Diese Technische Regel für Anlagensicherheit (TRAS) dient der Konkretisierung der Verantwortung von Betreibern von Betriebsbereichen gemäß § 3 Absatz 5a Bundes-Immissionsschutzgesetz ( BImSchG). Dies ist insbesondere hinsichtlich ihrer Pflichten gemäß § 3 Störfall-Verordnung bei den erforderlichen Vorkehrungen und vorbeugenden Maßnahmen natürliche umgebungsbedingte Gefahrenquellen zu berücksichtigen. Es wird Betreibern von übrigen immissionsschutzrechtlich genehmigungsbedürftigen Anlagen, bei denen die Gefahr der Freisetzung von gefährlichen Stoffen, von Bränden oder Explosionen besteht, empfohlen, diese TRAS ebenfalls anzuwenden.

Bei der Anwendung dieser TRAS sind die Regelungen des Wasserhaushaltsgesetzes (WHG) und der Wassergesetze der Länder einzuhalten. Dies gilt insbesondere hinsichtlich der Anforderungen an die Eigenverantwortung unter Berücksichtigung des Möglichen und Zumutbaren beim Hochwasserschutz gemäß § 5 Absatz 2 WHG, an den Umgang mit wassergefährdenden Stoffen gemäß §§ 62 und 63 WHG und Anforderungen in Überschwemmungsgebieten sowie in weiteren Risikogebieten gemäß § 78 bis 78c WHG. Betroffene Betreiber haben sich über die Fortschreibung der Gefahren- und Risikokarten nach § 74 sowie der Festsetzung von Überschwemmungsgebieten nach § 76 WHG bezogen auf ihren Betriebsbereich auf dem Laufenden zu halten. Betreibern wird empfohlen, die Beteiligungsmöglichkeiten gemäß § 79 WHG bei der Aufstellung, Überprüfung und Aktualisierung von (Hochwasser-)Risikomanagementplänen nach § 75 WHG sowie bei der Festsetzung von Überschwemmungsgebieten nach § 76 Absatz 4 WHG zu nutzen. Entsprechend ist hinsichtlich ggf. vorhandener Starkregengefahrenkarten (o.ä.) oder Grundwassergefahrenkarten zu verfahren.

Insbesondere hingewiesen wird auf die Risikobewertung und die Bestimmung der Risikogebiete nach § 73 Absatz 1 WHG sowie die Entscheidungen und Maßnahmen nach Absatz 5 Satz 2 WHG. Diese sind alle sechs Jahre zu überprüfen und erforderlichenfalls zu aktualisieren. Dabei ist den voraussichtlichen Auswirkungen des Klimawandels auf das Hochwasserrisiko Rechnung zu tragen.

Unabhängig von dieser TRAS steht der Betreiber eines Betriebsbereichs in der Pflicht, bei einer offensichtlichen Gefährdung oder belastbaren Erkenntnissen auch im Rahmen seiner Verkehrssicherungspflicht vorsorglich aktiv tätig zu werden.

Die vorliegende Fassung der TRAS 310 wurde vor Eintreten der Starkregenereignisse im Juli 2021 erarbeitet. Die KAS hat beschlossen, neben der Veröffentlichung der TRAS 310, die aktuellen wissenschaftlichen Erkenntnisse zu Starkregenereignissen aufzugreifen und in die TRAS 310 zu integrieren. Die notwendigen Anpassungen begrenzen sich auf Starkregenereignisse und Überflutungshöhen.

Die Technischen Regeln für Anlagensicherheit (TRAS) enthalten dem Stand der Sicherheitstechnik im Sinne des § 2 Nummer 10 der Störfall-Verordnung ( 12. BImSchV) entsprechende sicherheitstechnische Regeln und Erkenntnisse. Betriebs- und Beschaffenheitsanforderungen, die aus anderen Regelwerken zur Erfüllung anderer Schutzziele resultieren, bleiben unberührt.

Abweichungen von den Anforderungen der TRAS sind möglich, wenn sie gleichwertig sind und dem Stand der Sicherheitstechnik entsprechen. Hierfür kann die zuständige Behörde einen Nachweis, z.B. in Form eines Gutachtens eines / einer nach § 29b Bundes-Immissionsschutzgesetz (BImSchG) bekanntgegebenen Sachverständigen, im Genehmigungsverfahren oder im Zuge der Überwachung fordern.

Die TRAS werden gemäß § 51a des BImSchG von der Kommission für Anlagensicherheit (KAS) unter Berücksichtigung der für andere Schutzziele vorhandenen Regeln erarbeitet und, soweit erforderlich, dem Stand der Sicherheitstechnik angepasst. Sie werden dem Bundesministerium für Umwelt, Naturschutz und nukleare Sicherheit (BMU) vorgeschlagen und können von ihm nach Anhörung der für die Anlagensicherheit zuständigen obersten Landesbehörden im Bundesanzeiger veröffentlicht werden und es kann in Rechts- oder Verwaltungsvorschriften darauf Bezug genommen werden.

Nach § 3 Absatz 1 Störfall-Verordnung hat der Betreiber eines Betriebsbereichs die nach Art und Ausmaß der möglichen Gefahren erforderlichen Vorkehrungen zu treffen, um Störfälle zu verhindern. Bei der Erfüllung dieser Pflicht sind gemäß § 3 Absatz 2 Störfall-Verordnung auch umgebungsbedingte Gefahrenquellen, wie Erdbeben oder Hochwasser, zu berücksichtigen. Gefahrenquellen, die als Störfallursachen vernünftigerweise ausgeschlossen werden können, müssen nicht berücksichtigt werden.

Vernünftigerweise auszuschließende Gefahrenquellen können zu Dennoch-Störfällen führen, deren Eintreten zwar nicht zu verhindern ist, gegen deren Auswirkungen jedoch unabhängig von den störfallverhindernden Vorkehrungen nach § 3 Absatz 1 Störfall-Verordnung zusätzliche störfallauswirkungsbegrenzende Maßnahmen nach § 3 Absatz 3 Störfall-Verordnung zu treffen sind.

Dies bedeutet, dass insbesondere im Falle der Gefahr einer Stofffreisetzung oder der Gefahr der Störung von störfallverhindernden oder störfallbegrenzenden Einrichtungen aufgrund vernünftigerweise auszuschließender Gefahrenquellen zusätzliche Maßnahmen zu ergreifen sind, um schädliche Auswirkungen auf Menschen, die Umwelt und Sachgüter zu begrenzen. Als Szenario gemäß § 3 Absatz 3 Störfall-Verordnung ist das Eindringen von Wasser in den Betriebsbereich (trotz der nach § 3 Absatz 1 Störfall-Verordnung vorhandenen Schutzmaßnahmen) anzunehmen. Hinsichtlich des Ausmaßes der Überflutung, deren Folgen für dort vorhandene gefährliche Stoffe und die zu treffenden Maßnahmen ist dann eine Einzelfallbetrachtung notwendig (vergleiche Kapitel 7 Detaillierte Gefahrenquellenanalyse).

Vernünftigerweise auszuschließende Gefahrenquellen können jedoch auch so unwahrscheinlich sein, dass sie jenseits der Erfahrung und Berechenbarkeit liegen. Gegen diese exzeptionellen Störfälle sind keine anlagenbezogenen Vorkehrungen zu treffen.

Für die Auslegung des Begriffs "vernünftigerweise" gibt die Vollzugshilfe des BMU zur Störfall-Verordnung² unter Kapitel 9.2.6.1 Hinweise. Neben dem grundsätzlich anzulegenden strengen Maßstab sind für die Auslegung des Begriffs im Einzelfall folgende Kriterien heranzuziehen:

Bezüglich der naturbedingten Gefahrenquellen, wie Hochwasser und Niederschläge, hat sich der allgemeine Kenntnisstand vor dem Hintergrund des Klimawandels weiterentwickelt. Unbestritten ist, dass sich mit dem Anstieg der globalen Temperatur der Wasserhaushalt in der Atmosphäre verändert und die Wahrscheinlichkeit von Starkniederschlägen zunimmt.³ Der Klimawandel führt durch die Erhöhung der Lufttemperatur zu einer Erhöhung des Potenzials für extreme Niederschlagsereignisse. Dieser Prozess wird noch dadurch verstärkt, dass der Zusammenhang zwischen Temperatur und Wassergehalt nicht linear, sondern exponentiell verläuft. Die aktuelle Generation regionaler Klimamodelle zeigt eine Tendenz weiterer Zunahmen von Niederschlagsextremen an.⁴ Damit steigen zugleich auch die Gefahren durch Hochwasser bzw. Überflutungen. Diese neuen Erkenntnisse sind bei der Bewertung der naturbedingten Gefahrenquellen zu beachten.

Vor diesem Hintergrund weist die Deutsche Anpassungsstrategie an den Klimawandel (DAS) darauf hin, dass bei Betriebsbereichen, in denen gefährliche Stoffe bei Extremereignissen freigesetzt werden könnten, die bisherigen Sicherheitsanforderungen und das Sicherheitsmanagement entsprechend des wissenschaftlichen Erkenntnisfortschritts und der Betreiberpflichten gemäß Störfall-Verordnung zu überprüfen und gegebenenfalls anzupassen sind.⁵

Die behördliche Bestimmung der Gebiete mit signifikantem Hochwasserrisiko (Risikogebiete) gemäß § 73 WHG ist bei der Einhaltung der allgemeinen Betreiberpflichten zu beachten. Der Gefahrenquellenanalyse (vergleiche Kapitel 6 und 7) sind die gemäß § 74 WHG von den Behörden der Gewässeraufsicht erstellten (Hochwasser-)Gefahren- und Risikokarten zu Grunde zu legen, die für Gewässerstrecken mit potenziellem, signifikantem Hochwasserrisiko erstellt wurden. Änderungen der Karten, die gemäß § 74 WHG alle sechs Jahre durch die zuständige Behörde zu überprüfen und erforderlichenfalls zu aktualisieren sind, müssen beachtet werden.

Starkregengefahrenkarten der Kommunen sind - soweit vorhanden - entsprechend zu beachten. Bei kleineren Gewässern kann es jedoch sein, dass keine (Hochwasser-) Gefahren- und Risikokarten vorliegen. Mögliche Hochwassergefahren an Gewässern ohne Kartierung, sowie die Auswirkungen von Starkregenereignissen und eines Anstieges des Grundwasserspiegels sind daher, soweit dies nicht durch die nach § 73 Absatz 1 WHG zuständige Behörden erfolgt, durch die Betreiber zu ermitteln und zu bewerten.

Betreiber von allen Betriebsbereichen haben Änderungen von (Hochwasser-)Gefahren- und Risikokarten sowie Starkregengefahren- und -risikokarten im Rahmen der Aktualisierung von Konzepten zur Verhinderung von Störfällen ( § 8 Absatz 4 Störfall-Verordnung) sowie bei der systematischen Überprüfung und Bewertung von Konzepten zur Verhinderung von Störfällen und Sicherheitsmanagementsystemen (Anhang III Nummer 2 Buchstabe g Störfall-Verordnung) umzusetzen.

Betreiber von Betriebsbereichen der oberen Klasse, die einen Sicherheitsbericht zu erstellen haben, haben diesen gemäß § 9 Absatz 5 Störfall-Verordnung zu jedem Zeitpunkt zu überprüfen, wenn neue Umstände dies erfordern oder um aktuelle Erkenntnisse zur Beurteilung der Gefahren zu berücksichtigen. Dies schließt Erkenntnisse zu umgebungsbedingten Gefahrenquellen und Einflüssen des Klimawandels auf diese ein. Davon unabhängig sind entsprechende Überprüfungen des Sicherheitsberichtes mindestens alle fünf Jahre erforderlich.

Hinsichtlich der Beschaffung von Informationen über umgebungsbedingte Gefahrenquellen besteht⁶ für die Betreiber von Betriebsbereichen eine Informationssammlungspflicht, also eine Pflicht zur Zusammenstellung andernorts oder beim Betreiber bereits vorhandener Informationen. Informationsermittlungspflichten bestehen eingeschränkt im Bereich der Pflichten der oberen Klasse ( §§ 9 bis 12 Störfall-Verordnung)⁷ . Wesentliche Informationsquellen sind in dieser TRAS sowie den Hinweisen und Erläuterungen hierzu⁸ aufgeführt.

Am Verhältnismäßigkeitsgrundsatz orientiert hat der Betreiber folgende Informationsquellen im Rahmen einer Sammlung und Auswertung, aber auch im Rahmen einer (räumlichen) Konkretisierung auf den Betriebsbereich zu berücksichtigen:

Insbesondere sind Veränderungen bei der behördlichen Bestimmung von Gebieten mit signifikantem Hochwasserrisiko gemäß § 73 WHG sowie die Erstellung und Aktualisierung von (Hochwasser-)Gefahren- und Risikokarten gemäß § 74 WHG bei der Einhaltung der Informationssammlungspflichten zu beachten.

Dem Betreiber von Betriebsbereichen erwachsen auch gewisse, am Verhältnismäßigkeitsgrundsatz orientierte Informationssammlungspflichten mit spezifischem Bezug zu möglichen Folgen des Klimawandels; aufgrund dessen gesammelte Informationen hat er im Rahmen der ihn nach § 3 Störfall-Verordnung betreffenden Pflichten auch zu beachten.

Als Auslegungsgröße für Schutzmaßnahmen soll grundsätzlich ein Klimaänderungsfaktor von 1,2 herangezogen werden, um die Folgen des Klimawandels von 2010 bis zum Jahr 2050 zu berücksichtigen (siehe Kapitel 7.3 und Anhang I), sofern von den zuständigen Behörden gemäß §§ 72 bis 81 WHG die Folgen des Klimawandels nicht bereits in den (Hochwasser-)Gefahren- und Risikokarten berücksichtigt wurden oder die zuständige Behörde für das jeweilige Gewässer mögliche Veränderungen des Abflusses bei Hochwasser aufgrund des Klimawandels bereits festgestellt hat. Die KAS wird den fortschreitenden Kenntnisstand bei der von ihr alle 5 Jahre geforderten Überprüfung dieser TRAS berücksichtigen.

Diese TRAS gilt für Betriebsbereiche gemäß § 3 Absatz 5a BImSchG. Diese unterliegen den Anforderungen der Störfall-Verordnung. Es wird empfohlen, diese TRAS aber auch auf alle übrigen immissionsschutzrechtlich genehmigungsbedürftigen Anlagen, bei denen die Gefahr der Freisetzung von gefährlichen Stoffen⁹, von Bränden oder Explosionen besteht, anzuwenden. Diese TRAS richtet sich insbesondere an

die Vorkehrungen gegen durch Niederschläge und Überflutungen ausgelöste Gefahren für Betriebsbereiche, sicherheitsrelevante Teile eines Betriebsbereichs (SRB) oder sicherheitsrelevante Teile einer Anlage (SRA) zu treffen, anzuordnen oder zu beurteilen haben.

Mit Niederschlägen und Überflutungen stehen auch die Gefahrenquellen Hagelschlag, Eissturz, Steinschlag und Erdrutsch in direktem oder indirektem Zusammenhang. Für Hagelschlag gibt es bislang keine vergleichbare Gefahren- und Risikokarten in Deutschland. Für geogene Gefahren sind nur z. T. Gefahrenkarten erhältlich. Die Betreiber müssen gemäß § 3 Absatz 2 Störfall-Verordnung auch diese Gefahrenquellen grundsätzlich berücksichtigen.

Für Gebäude, die nicht Teil eines Betriebsbereichs oder einer immissionsschutzrechtlich genehmigungsbedürftigen Anlage sind, gibt es verschiedene Empfehlungen zum Hochwasserschutz¹⁰ .

Die nachfolgenden Begriffsbestimmungen sind bei der Anwendung dieser TRAS zu Grunde zu legen. Hinweise zur Definition weiterer in dieser TRAS genutzter Begriffe können der Vollzugshilfe des BMU zur Störfall-Verordnung und den Leitfäden der Kommission für Anlagensicherheit entnommen werden.

Darüber hinaus werden folgende Begriffe aus dem Wasserhaushaltsgesetz (WHG) verwendet:

Hochwasser ist die zeitlich begrenzte Überschwemmung von normalerweise nicht mit Wasser bedecktem Land durch oberirdische Gewässer oder durch in Küstengebiete eindringendes Meerwasser ( § 72 WHG). Überschwemmungsgebiete sind Gebiete zwischen oberirdischen Gewässern und Deichen oder Hochufern und sonstige Gebiete, die bei Hochwasser überschwemmt oder durchflossen oder die für die Hochwasserentlastung oder Rückhaltung beansprucht werden ( § 76 WHG).

Von Überschwemmung wird gesprochen, wenn Oberflächengewässer wie Flüsse, Bäche oder auch Seen infolge Schneeschmelze oder lokal intensiver (Starkregen) oder großräumig lang andauernder Niederschläge anschwellen und das angrenzende Umfeld überfluten, Dämme, Uferbereiche oder Bauwerke unterspülen oder Geschiebe, Schlamm und Schwemmgut auf den überfluteten Flächen ablagern. Vom WHG abweichend wird nach DIN 4049-3 (1994) jene Fläche, die durch Ausufern vom Wasser eingenommen wird, als Überschwemmungsgebiet bezeichnet. Ausufern bezeichnet den Zustand, wenn ein Gewässer über die seitliche Begrenzung seines Gewässerbetts tritt. Mit Blick auf die von einer Überschwemmung ausgehenden Gefahren wird zwischen statischer und dynamischer Überschwemmung unterschieden.

Der Begriff Überflutung wird vor allem für Entwässerungssysteme außerhalb von Gebäuden verwendet."Als Überflutung wird der Zustand bezeichnet, bei dem Wasser ungewollt auf eine Oberfläche austritt oder in ein Gebäude eindringt." (DIN EN 752, 2017). Überflutungen können auch durch lokale Starkregenereignisse ausgelöst werden, ohne dass Gewässer ausufern. Folge einer Überflutung kann ein Anstieg des Grundwasserspiegels sein.

Die Auswirkungen von Überschwemmung und Überflutung nach DIN EN 752 (2017) auf Betriebsbereiche sind im Wesentlichen gleich.

Unter Überflutung wird daher in dieser TRAS jeder nicht bestimmungsgemäße Stand von Oberflächen- oder Grundwasser über Flur außerhalb von baulichen Anlagen oder oberhalb des unteren Bodens von baulichen Anlagen verstanden. D. h. Überflutungen im Sinne dieser TRAS schließen Überschwemmungen ein.

Eine Gefahrenquelle kann eine oder mehrere Arten von Gefahren verursachen, die zu Störfällen führen können."Hochwasser" ist z.B. in § 3 Absatz 2 Störfall-Verordnung explizit als Gefahrenquelle genannt. Hochwasser kann Gefahren verursachen

und die damit eine Stofffreisetzung herbeiführen können. Bei der Beschreibung der Gefahrenquellen bleiben die störfallverhindernden Vorkehrungen außer Betracht.

Die Ermittlung und Analyse der Gefahrenquellen und der hierdurch verursachten Gefahren ist Teil der Gefahrenanalyse.

Umgebungsbedingte Gefahrenquellen sind Einflüsse, die von außen direkt oder indirekt (z.B. über Kanalisationsrückstau) auf einen Betriebsbereich einwirken und zu einer Beeinträchtigung der Funktion sicherheitsrelevanter Teile eines Betriebsbereichs (SRB) oder sicherheitsrelevanter Teile einer Anlage (SRA)¹¹ (ggf. auch sicherheitsrelevanter Einrichtungen außerhalb des Betriebsbereichs) führen können. Diese TRAS beschränkt sich ausschließlich auf die in Kapitel 3 genannten, naturbedingten Gefahrenquellen.

Eine Gefahrenquellenanalyse ist der erste Schritt einer Gefahrenanalyse. Sie umfasst die Beschreibung der verschiedenen Gefahrenquellen, deren mögliches Auftreten und die daraus resultierenden Zustände, Ereignisse und deren Folgen.

Bei der Analyse der Gefahren und Gefährdungen im Sinne dieser TRAS werden die Wirkungen umgebungsbedingter Gefahrenquellen auf einen gesamten Betriebsbereich, SRB oder SRa untersucht. Bei nicht akzeptablen Risiken durch die Wirkung von Gefahrenquellen sind Vorkehrungen und Maßnahmen zu treffen, um diese Risiken auf ein akzeptiertes Maß zu vermindern.

Soweit sicherheitsrelevante Anlagenteile nicht dazu bestimmt sind, unter Einfluss von Überflutungen betrieben zu werden, auch wenn sie dafür geeignet sind (z.B. auftriebssicher aufgestellte Behälter), ist bei Überflutungen des Betriebsbereichs, von SRB oder SRa eine Störung des bestimmungsgemäßen Betriebes nicht auszuschließen.

Eine derartige Störung des bestimmungsgemäßen Betriebs liegt insbesondere in folgenden Fällen vor:

Ein Schutzkonzept im Sinne dieser TRAS beinhaltet die Entwicklung von geeigneten Vorkehrungen zur Verhinderung oder vorbeugenden Maßnahmen zur Auswirkungsbegrenzung von Störfällen aufgrund des Wirksamwerdens umgebungsbedingter Gefahrenquellen. Bei den Maßnahmen kann es sich um technische, aber auch um gleichwertige organisatorische Maßnahmen handeln.

Schutzziele im Sinne dieser TRAS werden bestimmt, um die menschliche Gesundheit, die Umwelt sowie Sachgüter vor nachteiligen Folgen einer Freisetzung, eines Brandes oder einer Explosion von gefährlichen Stoffen infolge des Wirksamwerdens einer umgebungsbedingten Gefahrenquelle, wie z.B. Überflutung, zu bewahren. Soweit Anlagen immissionsschutzrechtlich genehmigungsbedürftig sind, muss gemäß § 5 Absatz 1 BImSchG gewährleistet werden, dass

Soweit Anlagen nach § 23b Absatz 1 BImSchG störfallrechtlich einer Genehmigung bedürfen, muss nach § 22 Absatz 1 BImSchG gewährleistet sein, dass

Für Betriebsbereiche muss gewährleistet werden, dass die Pflichten nach § 3 Störfall-Verordnung eingehalten werden, insbesondere Beschaffenheit und Betrieb der Anlagen des Betriebsbereichs dem Stand der Sicherheitstechnik entsprechen.

Als Störfalleintrittsvoraussetzung wird der Moment oder Zustand in der Ereigniskette nach Beginn einer Störung verstanden, bei dem die Voraussetzungen für das Entstehen eines Störfalls gegeben sind. Ein im Wasser stehender oder überfluteter Betriebs-

oder Lagerbehälter mit gefährlichen Stoffen ist im Sinne dieser TRAS in der Regel noch als Störung des bestimmungsgemäßen Betriebs anzusehen, solange nicht die Gefahr z.B. einer Stofffreisetzung gegeben ist. Eine Störfalleintrittsvoraussetzung liegt erst dann vor, wenn Wasser in den sicherheitsrelevanten Behälter eindringt, die Integrität des Behälters oder seine Standfestigkeit nicht mehr gewährleistet ist und dies zu einer ernsten Gefahr gemäß § 2 Nummer 8 Störfall-Verordnung oder zu Sachschäden nach Anhang VI Teil 1 Ziffer I Nummer 4 Störfall-Verordnung führen kann und bei dem ein oder mehrere gefährliche Stoffe beteiligt sind.

In einem kleinem Gebiet - in der Regel als Folge starker Niederschläge nach 3 bis 6 Stunden - auftretende Überflutung mit schnellem Anstieg des Wasserstands oder hoher Strömungsgeschwindigkeit.

Die Erfüllung der Betreiberpflichten im Sinne der Störfall-Verordnung hinsichtlich der in dieser TRAS betrachteten Gefahrenquellen kann mit den vier bzw. fünf Schritten erreicht werden:

Ausgangspunkt ist eine Gefahrenquellenanalyse. In der vereinfachten Gefahrenquellenanalyse werden zunächst nur qualitativ die regional möglichen (vernünftigerweise nicht auszuschließenden) Gefahrenquellen am Standort (Betriebsbereich) identifiziert.

In der detaillierten Gefahrenquellenanalyse werden weitere Informationen herangezogen, um die möglichen Gefahrenquellen genauer zu analysieren.

Abhängig von der Sicherheitsrelevanz und den möglichen Störfallauswirkungen, sind Schutzziele im Sinne von Auslegungsanforderungen festzulegen und ein Schutzkonzept zu erarbeiten, mit dem die Schutzziele erreicht werden. Zum Beispiel kann aus der Schutzzielformulierung, dass kein Wasser in ein Chemikalienlager eindringen darf, als technische Maßnahme eine Hochwasserschutzwand für einen bestimmten Wasserstand vorgesehen werden. Danach ist das Schutzkonzept bzgl. seiner Wirksamkeit zu prüfen und zu dokumentieren. Gegebenenfalls ist das Schutzkonzept weiter anzupassen.

Anschließend werden vernünftigerweise auszuschließende Gefahrenquellen (Dennoch-Störfälle) untersucht, deren Eintreten zwar nicht zu verhindern ist, gegen deren Auswirkungen jedoch unabhängig von den störfallverhindernden Vorkehrungen nach § 3 Absatz 1 Störfall-Verordnung zusätzliche störfallauswirkungsbegrenzende Maßnahmen nach § 3 Absatz 3 Störfall-Verordnung zu treffen sind. Dies gilt nicht für Gefahrenquellen, die so unwahrscheinlich sind, dass sie jenseits der Erfahrung und Berechenbarkeit liegen. Gegen daraus potenziell folgende exzeptionelle Störfälle sind keine anlagenbezogenen Vorkehrungen zu treffen.

Bei der Planung für Notfälle, der Ergänzung von betrieblichen Alarm- und Gefahrenabwehrplänen, der Übermittlung von Informationen für die externe Alarm- und Gefahrenabwehrplanung und der Informationen gemäß § 6 Absatz 3 Nummer 3 und § 9 Absatz 1 Nummer 5 Störfall-Verordnung (Informationen hinsichtlich Ansiedlung neuer Tätigkeiten etc.) sind die Betrachtungen der o.g. Dennoch-Störfälle ebenfalls in geeigneter Weise zu berücksichtigen.

Die Ergebnisse der Gefahrenquellenanalyse sowie der weiteren Analyse der Gefahren und Gefährdungen sind in Konzepten zur Verhinderung von Störfällen zu berücksichtigen sowie bei Betriebsbereichen der oberen Klasse zusammen mit Untersuchungen zu den o.g. Dennoch-Störfällen in die Sicherheitsberichte aufzunehmen.

Bei Betriebsbereichen der oberen Klasse sind gemäß Anhang II Teil IV Störfall-Verordnung "Ermittlung und Analyse der Risiken von Störfällen und Mittel zur Verhinderung solcher Störfälle" Absatz 1 b) bei der eingehenden Beschreibung der Szenarien möglicher Störfälle explizit umgebungsbedingte Gefahrenquellen zu berücksichtigen. Dies ergab sich grundsätzlich bereits aus § 3 Absatz 2 Störfall-Verordnung. Weitere Erläuterungen sind dazu in der Vollzugshilfe des BMU zur Störfall-Verordnung enthalten.

Ermittlung möglicher Gefahrenquellen, Ableitung von Maßnahmen zur Verhinderung von Störfällen oder zur Begrenzung der Auswirkungen von Störfällen infolge von Niederschlägen und Hochwasser

Der Aufbau der TRAS orientiert sich an der in Abbildung 1 dargestellten Vorgehensweise. Bei den mit dieser TRAS geregelten umgebungsbedingten Gefahrenquellen werden damit im Zusammenhang stehende Ereignisse, die ihrerseits zu Ereignissen oder Störfällen im Sinne von § 2 Nr. 6 und 7 Störfall-Verordnung führen können, wie folgt unterteilt:

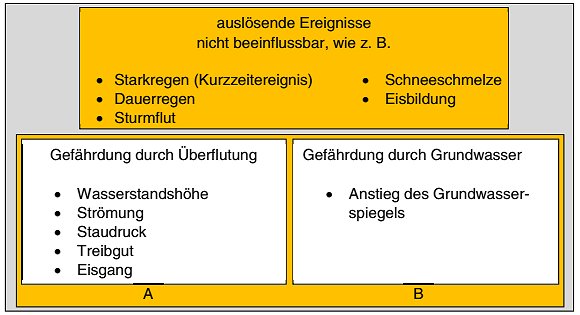

Die Systematisierung der verschiedenen Ereignisse ist in Abbildung 2 dargestellt.

Abbildung 2: Systematisierung der von Niederschlägen und Sturmfluten ausgelösten Gefahrenquellen

5.1. Teil A: Gefahrenquelle Überflutung (Wasserstandshöhe, Strömung, Staudruck, Treibgut, Eisgang)

Hochwasser ist ein natürliches Ereignis, das an oberirdischen Gewässern durch Niederschläge und Schneeschmelze, Rückstau durch Eis oder an den Meeresufern durch die periodisch wiederkehrenden Gezeiten ausgelöst wird. Ausgelöst durch Starkniederschläge können Überflutungen auch in gewässerfernen Gebieten entstehen, wie z.B. in Muldenlagen oder dicht bebauten Gebieten.

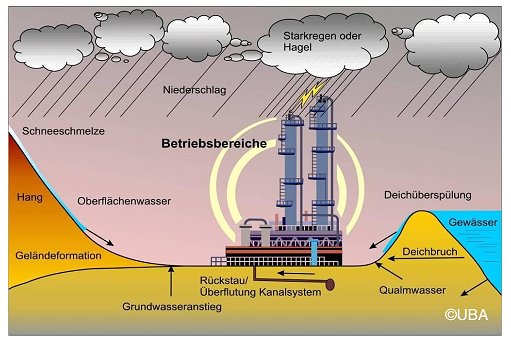

Grundsätzlich gilt, dass eine Überflutung immer dann entsteht, wenn der Wasserzufluss wesentlich größer ist als der Wasserabfluss. Daher müssen die potenziellen Zuflusswege ebenso wie die Abflusswege vom Betreiber betrachtet werden. Eine Übersicht der verschiedenen potenziellen Zulaufwege zeigt Abbildung 3.

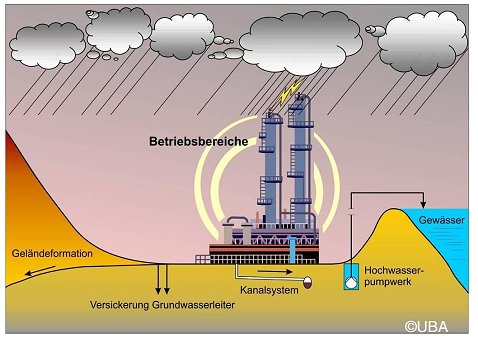

Wie die Abbildungen auch andeuten, sind vorbeugende Maßnahmen (wie Maßnahmen in Hochwasserentstehungsgebieten, Regenwasserbewirtschaftung) und wasserbauliche Maßnahmen, die von den zuständigen Landesbehörden, Deichverbänden etc. entlang der Gewässer geplant und ausgeführt werden, wie z.B. Deiche, Retentionsräume usw., sowie die betriebliche Eigenvorsorge zum Schutz von Betriebsbereichen, SRB oder SRa einschließlich der Eigenvorsorge für Entwässerungsanlagen für Gebäude und Grundstücke (DIN 1986-100, 2016) jeweils wichtige Elemente des modernen, umfassenderen Hochwasserschutzes¹⁴ . Ein entsprechendes, wirkungsvolles Schutzkonzept für Betriebsbereiche ist aufgrund der Betreiberpflichten der Störfall-Verordnung und für Anlagen aufgrund des BImSchG eine unverzichtbare Ergänzung des öffentlichen Hochwasserschutzes.

Die Konzepte zum Hochwasserschutz waren lange Zeit retrospektiv angelegt. Maßnahmen zum Schutz vor Überflutungen wurden basierend auf den Erfahrungen vergangener Ereignisse geplant und durchgeführt. In den letzten Jahren hat sich hier eine gravierende Änderung vollzogen. Insbesondere vor dem Hintergrund des Klimawandels wird nunmehr ein vorausschauender Hochwasserschutz betrieben. Dies bedeutet, dass mit Hilfe moderner Informationssysteme und Simulationsmodelle zukünftig zu erwartende Entwicklungen berechnet und die Instrumente zum Hochwasserschutz daran angepasst werden.

Den Herausforderungen des Klimawandels müssen sich auch die betroffenen Betreiber stellen und für angemessene Schutzmaßnahmen gegen Hochwasser bzw. Überflutung sorgen und ggf. vorhandene Vorkehrungen und Maßnahmen an die veränderten Bedingungen anpassen. Betreibern von Betriebsbereichen erwachsen hieraus Informationssammlungspflichten mit spezifischem Bezug zu möglichen Folgen des Klimawandels (siehe Kapitel 2).

Im Sinne einer pragmatischen Vorgehensweise soll gemäß dieser TRAS daher grundsätzlich ein "Klimaanpassungsfaktor" angewandt werden (siehe Kapitel 7.3 und Anhang I).

Durch langanhaltenden Regen oder infolge von Überflutungen tritt meist mit zeitlicher Verzögerung durch die Grundwasserneubildung ein Anstieg des Grundwasserspiegels ein. Die Geschwindigkeit, mit der sich der Grundwasserspiegel ändert, ist stark von der Bodenart und dem Schichtenaufbau abhängig. In Flusseinzugs- und Küstengebieten werden die Grundwasserspiegel des oberen Grundwasserleiters zudem vom Wasserstand des jeweiligen Gewässers beeinflusst.

Insbesondere bei Tanks unter Erdgleiche und erdverlegten Rohrleitungen kann der Auftrieb durch ansteigendes Grundwasser erhöht werden, was zu einer Gefährdung der erdverlegten Anlagenteile führen kann.

Ein Anstieg des Grundwasserspiegels kann auch durch technische Ursachen, wie den Ausfall bzw. die Abschaltung von Grundwasserhaltungen oder gezielten Flutungen in ehemaligen Bergbauregionen, verursacht werden. Diese Art des Grundwasseranstiegs wird planmäßig vollzogen und stellt keine Gefahrenquelle durch naturbedingte Ereignisse dar. Daher wird diese Ursache des Grundwasseranstiegs im Rahmen dieser TRAS nicht näher betrachtet. Relevant kann jedoch der Ausfall von Pumpen für die Grundwasserhaltung - etwa durch einen Stromausfall - sein, wenn dies einen schnellen Grundwasseranstieg auslösen kann.

Es ist zu ermitteln, ob die betrachteten Gefahrenquellen - auch unter Berücksichtigung der Erkenntnisse zum Klimawandel - als Ursache für einen Störfall in Frage kommen oder vernünftigerweise ausgeschlossen werden können. Dazu ist im ersten Schritt mittels qualitativer Kriterien ein Screening durchzuführen. Für Gefahrenquellen, für die dies nicht offensichtlich ausgeschlossen werden kann, wird eine detaillierte Gefahrenquellenanalyse erforderlich, um die am Standort möglichen störfallauslösenden Zustände und Ereignisse im Detail zu ermitteln und daraus die notwendigen Vorkehrungen und Maßnahmen abzuleiten.

Für eine Entscheidung, ob eine Gefahrenquelle vernünftigerweise ausgeschlossen werden kann, sind möglichst einfache und leicht nachvollziehbare Kriterien heranzuziehen. In Tabelle 1 sind für Fluss- und Küstenhochwasser ggf. in Verbindung mit Strömung, Treibgut und Eisgang sowie für Grundwasseranstieg solche Kriterien genannt.¹⁵

Für die Gefahrenquelle "Überflutung" ausgelöst durch Niederschläge oder "Sturzfluten" kann kein einfaches, generelles Kriterium angegeben werden, nach dem ein Ausschluss vernünftigerweise erfolgen kann.

Wie in Kapitel 5.1 jedoch schon erläutert wurde, treten Überflutungen nur dann auf, wenn bezogen auf den Betrieb der Zufluss größer ist als der Abfluss. Eine Beurteilung muss sich daher auf eine Zu- und Abflussbilanz stützen. Beide Volumenströme können von folgenden Faktoren beeinflusst werden:

Kann eine Überflutung durch Niederschlag oder Hochwasser vernünftigerweise ausgeschlossen werden, können auch die Gefahrenquellen Strömungsgeschwindigkeit, Eisgang und Treibgut vernünftigerweise ebenfalls ausgeschlossen werden, weil sie an eine Wasserströmung gekoppelt sind.

Für den Fall, dass Gefahrenquellen vernünftigerweise nicht ausgeschlossen werden können, ist eine detaillierte Gefahrenquellenanalyse erforderlich. In der Regel basieren Gefahrenkarten für naturbedingte Ereignisse sowie die Bemessungsgrundlagen zum Schutz vor umgebungsbedingten Gefahrenquellen auf statistischen Auswertungen vergangener Ereignisse und werden üblicherweise in Jährlichkeiten angegeben (Tabelle 2). Die Festsetzungen von Überschwemmungsgebieten sowie (Hochwasser-)Gefahren- und Risikokarten bilden eine wichtige Grundlage zur Durchführung der detaillierten Gefahrenquellenanalyse. Sofern (Hochwasser-) Gefahren- und Risikokarten für die relevanten Gefahrenquellen vorliegen sowie aussagekräftig und einschlägig sind, sind darüberhinausgehende Ermittlungen in aller Regel nicht

erforderlich. Für die detaillierte Gefahrenquellenanalyse ist von folgenden, auslösenden Ereignissen auszugehen:

Hinsichtlich der Grundlagen für störfallverhindernde Vorkehrungen ist zu berücksichtigen, dass die Bemessungsgrundlagen für öffentliche Hochwasserschutzeinrichtungen über das 100jährliche Hochwasser hinausgehen können. Falls ein Betriebsbereich direkt an ein Gewässer grenzt, sind für diesen Abschnitt mindestens die Bemessungsgrundlagen der stromaufwärts und stromabwärts gelegenen Hochwasserschutzeinrichtungen anzuwenden. Zusätzlich ist jeweils der "Klimaanpassungsfaktor" (siehe Kapitel 7.3 und Anhang I) anzuwenden.

Bei der Untersuchung von Extremereignissen für Fluss- und Küstenhochwasser sind - soweit vorhanden - die (Hochwasser-)Gefahren- und Risikokarten für dieses Szenario (gemäß § 74 WHG Absatz 2 Nr. 1) heranzuziehen, um auch die Folgen eines Versagens der Hochwasserschutzeinrichtungen ermitteln zu können (vergleiche Tabelle 2).

Tabelle 2: Jährlichkeiten von naturbedingten Ereignissen, wie sie in anderen Rechtsbereichen, Regeln und Datenquellen Anwendung finden

Wie Tabelle 2 zeigt, werden für die verschiedenen Ereignisse in anderen Rechtsbereichen, technischen Regeln und Datenbanken zum Teil unterschiedliche Jährlichkeiten verwendet. Bei Fluss- und Küstenhochwasser ist darüber hinaus die ggf. abweichende, örtliche Bemessung öffentlicher, ggf. benachbarter Hochwasserschutzeinrichtungen zu beachten.

Im Einzelnen ist die detaillierte Gefahrenquellenanalyse mit Hilfe der folgenden Vorgaben und Hilfsmittel durchzuführen.

7.1. Teil A: Überflutung (Wasserstandshöhe, Strömung, Staudruck, Treibgut, Eisgang)

Für den Fall, dass Überflutungen und hiermit verbundene Gefahrenquellen nicht bereits aufgrund der vereinfachten Gefahrenquellenanalyse vernünftigerweise ausgeschlossen werden können, beinhaltet die detaillierte Gefahrenquellenanalyse folgende Schritte:

Die Quantifizierung der Strömungsgeschwindigkeit ist für die Abschätzung der Wirkung von Staudruck und Treibgut erforderlich.

Neben der Informationsauswertung, die entlang der potenziellen Zu- und Abflusswege erfolgt, sind weitere Informationen zu ermitteln, die für das zu entwickelnde Schutzkonzept unabdingbar sind. Hierzu zählen:

Mit diesen zusätzlichen Informationen sind vom Betreiber für seinen Betriebsbereich im Alarm- und Gefahrenabwehrplan - sofern gemäß § 10 Störfall-Verordnung gefordert - realistische Reaktionszeiten zu entwickeln.

Der mögliche Zustrom von Oberflächenwasser kann mit einem digitalen Geländemodell, hilfsweise einer topografischen Karte, den Geländehöhen des Betriebsbereichs und seiner Umgebung sowie der Prüfung der örtlichen Randbedingungen ermittelt werden. Hindernisse wie Bebauungen, Aufschüttungen oder Ähnliches sind zu berücksichtigen. Erforderlich sind darüber hinaus Angaben über die örtlichen Gefälle sowie die Flächenversiegelung um den und in dem Betriebsbereich.

Mit diesen Angaben muss verifiziert werden, ob und inwieweit der Betriebsbereich tatsächlich durch den Zustrom von Oberflächenwasser betroffen werden kann, mit welchem Zustrom ggf. zu rechnen ist und welche Strömungsrichtungen zu erwarten sind.

Informationen zu den örtlich zu erwartenden Niederschlagsintensitäten können KOSTRA-DWD 2010R und den extremwertstatistischen Auswertungen der örtlichen Niederschlagszeitreihen der Wasserwirtschaftsverwaltung nach Dauerstufe und Jährlichkeit entnommen werden.

Zustrom durch Überspülen oder Versagen von Hochwasserschutzeinrichtungen und Qualmwasser

In der Nähe von Gewässern mit Hochwasserschutzeinrichtungen ist der Zulaufweg von Wasser durch Überspülung oder im Versagensfall leicht vorhersehbar. Schwieriger wird es, wenn der Betriebsbereich weiter entfernt von Gewässern und Hochwasserschutzeinrichtungen angesiedelt ist und der Fließweg aufgrund der topografischen Situation ermittelt werden muss. Qualmwasser tritt jedoch in der Regel nur in unmittelbarer Nähe zum Deich auf.

Ein Überspülen von Hochwasserschutzeinrichtungen erfolgt bei Überschreitung der Bemessung, d. h. ggf. bereits bei Hochwasser mittlerer Eintrittswahrscheinlichkeit.

Das Versagen oder Überspülen von Hochwasserschutzeinrichtungen kann eine Gefahrenquelle im Sinne des § 3 Absatz 3 Störfall-Verordnung (Dennoch-Störfall) darstellen. Dies gilt, wenn Deichüberspülung oder Deichversagen in den im Wasserhaushaltsgesetz verankerten Risiko- oder Gefahrenkarten erst ab "Hochwasser mit niedriger Wahrscheinlichkeit oder bei Extremereignissen" zu Grunde gelegt wurde. Der Betreiber muss dies dann im Rahmen der Anforderungen in Kapitel 13 hinsichtlich seiner Maßnahmen zur Begrenzung von Auswirkungen berücksichtigen.

Die Bemessung einer Kanalisation erfolgt nach Arbeitsblatt DWA-a 118 (März 2006) und DIN EN 752 (2017). Kanäle werden für einen bestimmten Durchfluss geplant, der auf der Grundlage

Ein wichtiger Parameter für die Kanaldimensionierung ist die zulässige Überflutungshäufigkeit. Ein Überschreiten des Bemessungslastfalls (aufgrund eines Niederschlagsereignisses einer höheren Jährlichkeit) bedeutet, dass die hydraulische Kapazität des Entwässerungsnetzes überschritten wird mit der Folge, dass zum einen Niederschlagswasser nicht mehr über das Kanalnetz abgeleitet werden und es zum anderen zum Austritt von Abwasser aus der Kanalisation kommen kann, wodurch Überflutungen eintreten können. Als für Industrie- und Gewerbegebiete zulässige Überflutungshäufigkeit wird im Arbeitsblatt DWA-a 118 (März 2006) in Verbindung mit DIN EN 752 (2017) einmal in 30 Jahren vorgeschlagen. Für ältere Kanalsysteme ist nicht auszuschließen, dass höhere Überflutungshäufigkeiten angesetzt wurden. Die tatsächliche Leistungsfähigkeit einer Kanalisation kann geringer als die Bemessung sein, wenn Beeinträchtigungen z.B. Ablagerungen und Schäden nicht durch angemessene

Instandhaltung und Sanierung beseitigt werden. Unter Berücksichtigung der tatsächlichen Leistungsfähigkeit der betrieblichen und öffentlichen Kanalisation sowie der für die detaillierte Gefahrenquellenanalyse anzusetzenden Jährlichkeiten für die auslösenden Ereignisse ist der ggf. nicht den allgemein anerkannten Regeln der Technik nach § 60 Absatz 1 WHG entsprechende, zu geringe Abfluss oder ein Zustrom durch den Austritt von Abwasser aus der Kanalisation zu berücksichtigen. Die identifizierten Zuflusswege und -ströme sind in den weiteren Schritten zu berücksichtigen. Ebenso können unzureichend gewartete, zu klein dimensionierte oder strömungstechnisch ungünstig gestaltete Oberflächeneinläufe die Leistungsfähigkeit erheblich reduzieren.

Informationen zu den Niederschlagsintensitäten können dem KOSTRA-Atlas (Kostra-DWD 2010R) und zu den für die Bemessung anzusetzenden Überflutungshäufigkeiten dem Arbeitsblatt DWA-a 118 (März 2006) und der DIN EN 752 (2017) entnommen werden.

Eine Überflutung des Kanalsystems kann auch dadurch ausgelöst werden, dass bei einem Hochwasserereignis das Gewässer in das Kanalsystem zurückstaut und das Abwasser nicht mehr abfließen kann.

Für die Ermittlung der möglichen Wasserstandshöhen wird zwischen Überflutungen durch Fluss- und Küstenhochwasser und Überflutungen durch lokale Niederschläge unterschieden.

Für Gewässer mit signifikantem Hochwasserrisiko wurden Gefahren- und Risikokarten für festgelegte Hochwasserszenarien erstellt. Die Grundlage für dieses Kartenmaterial bilden bundesweit ein Hochwasser mit einer Jährlichkeit von 100 Jahren (mittlere Wahrscheinlichkeit nach § 74 WHG) sowie Hochwässer mit einer niedrigen Wahrscheinlichkeit (voraussichtliches Wiederkehrintervall mindestens 200 Jahre) oder bei Extremereignissen ( § 74 WHG). Die Karten sind im Internet veröffentlicht bzw. bei den zuständigen Wasserbehörden einsehbar. Die Gefahrenkarten geben darüber Auskunft, mit welchen Wasserständen lokal zu rechnen ist. Liegt ein Betrieb innerhalb eines kartierten Gefahrengebietes, liegen Informationen über die lokal zu erwartenden Wasserstandshöhen vor. Darüber hinaus sind oftmals auch Angaben über die Strömungsgeschwindigkeiten bei den zuständigen Behörden der Wasserwirtschaft erhältlich. Darüber hinaus liegen teilweise auch für die übrigen Gewässer ermittelte bzw. kartierte Überschwemmungsgebiete vor. Auch in diesen Fällen sind oftmals Informationen über die lokal zu erwartenden Wasserstandshöhen und Strömungsgeschwindigkeiten verfügbar.

Analog zum Flusshochwasser sind für die gefährdeten Küstengebiete ebenfalls Karten erarbeitet worden. Die ausgewiesenen (Hochwasser-)Risikogebiete sind die Gebiete, die im Fall des Versagens von Hochwasserschutzeinrichtungen überflutet werden können.

Risikogebiete gemäß § 73 WHG werden nur für durch Hochwasser von Gewässern gefährdete Gebiete bestimmt. Die Gefährdung eines Betriebsbereichs durch lokale Starkniederschläge erschließt sich daher weniger einfach als bei Fluss- oder Küstenhochwasser. Gleichwohl haben vergangene Ereignisse gezeigt, dass diese Gefahrenquelle real werden und zu einer Überflutung von Gebieten führen kann, die nicht als (Hochwasser-)Risikogebiete ausgewiesen sind. In einigen Bundesländern (z.B. Thüringen) finden daher Untersuchungen zur Lokalisierung besonders sturzflutgefährdeter Gebiete statt.

Um die Gefahrenquelle einzuschätzen, müssen zunächst Informationen gesammelt werden, die prüfbar und belastbar sind. Auf dieser Grundlage ist eine Zu- und Abflussbilanz aufzustellen. Der Oberflächenzufluss und -abfluss wird wesentlich bestimmt durch:

Die sich einstellende lokale Wasserstandshöhe ergibt sich aus der Volumenstrombilanzierung in Verbindung mit der lokalen Geländeformation. Bereits aus den Höhenlinien der topografischen Karte ist ersichtlich, ob sich der Betriebsbereich, die SRB oder SRa in einer Mulde oder in einem Gebiet mit Gefälle befindet. Des Weiteren ist zu prüfen, ob mögliche Hindernisse wie Bahndämme oder andere Bauwerke den Abfluss von Wasser behindern können. Auch der Verschluss von Brücken durch Treibgut kann den Oberflächenabfluss behindern.

Kann eine Überflutung nicht ausgeschlossen werden, sind digitale Geländemodelle und in der Regel Berechnungsprogramme zur hydrologischen und hydraulischen Simulation zu nutzen. Für einfache Fälle kann eine 1-D-Betrachtung, für größere Betriebe oder bei unklaren Strömungsrichtungen kann eine instationäre 2-D-Simulation sinnvoll sein.

In Fällen, in denen eine Gefahrenquellenanalyse auf der Grundlage einer Volumenstrombilanzierung in Verbindung mit der geografischen Lage des Betriebsbereichs keine plausiblen Ergebnisse zur Berechnung hinsichtlich des möglichen lokalen Wasserstandes liefert, sind sinnvolle Annahmen für die weitere Durchführung der Gefahrenquellenanalyse zu treffen.

Ist beispielsweise bereits aufgrund der topografischen Karte erkennbar, dass der Betriebsbereich oder dessen SRB oder SRa in einer Mulde liegen, muss angenommen werden, dass eine Überflutung eintreten kann. Unter Beachtung der örtlichen Gegebenheiten sind sinnvolle Wasserstandshöhen anzunehmen. Durch Variation der Wasserstände kann die Gefährdung des Betriebsbereichs, der SRB oder SRa eingegrenzt werden (Sensitivitätsanalyse). Die Wahl der angenommenen Wasserstände ist von der Geländeformation abhängig.

Strömung tritt im Falle von Überflutungen immer im Zusammenhang mit Gefällestrecken auf. Gefällestrecken sind:

Die Kenntnis der Strömungsgeschwindigkeit ist für die Berechnung derjenigen Kräfte erforderlich, die auf Behälter wirken (Staudruck). Darüber hinaus liefert sie die Grundlage beispielsweise zur Berechnung des Impulses beim Aufprall eines Treibgutes auf einen Behälter bzw. zur Bemessung von stationären oder mobilen Schutzsystemen.

Die Berechnung der Strömungsgeschwindigkeiten erfolgt in der Regel mit Hilfe hydraulischer Modelle, die auch hinsichtlich der Bewertung der Erosionsgefahr die erforderlichen Grundlagendaten ausgeben können.

Die Strömungsgeschwindigkeit in den ausgewiesenen (Hochwasser-)Risikogebieten entlang der Fließgewässer ist oftmals den erstellten, amtlichen (Hochwasser-)Gefahren- und Risikokarten zu entnehmen und steht damit den Betriebsbereichen, die in den ausgewiesenen (Hochwasser-)Risikogebieten entlang der Fließgewässer liegen, meist zur Verfügung. Überall dort, wo mithilfe hydraulischer Modelle Hochwassergefahren ermittelt wurden, sind i. d. R. bei den zuständigen Behörden der Wasserwirtschaft auch Informationen zu den zu erwartenden (Wasserstandhöhen und) Fließgeschwindigkeiten vorhanden. Liegt also ein Betriebsbereich innerhalb eines kartierten (Hochwasser-)Risikogebietes, sind in der Regel bei den zuständigen Behörden der Wasserwirtschaft auch Informationen über die lokal zu erwartenden Fließgeschwindigkeiten vorhanden. Soweit das nicht der Fall ist, ist eine Einzelfallbetrachtung erforderlich.

Die Strömungsgeschwindigkeit des zulaufenden Wassers ist u. a. vom Gefälle und der Rauigkeit des Untergrundes abhängig. Hieraus lassen sich die Strömungsgeschwindigkeiten näherungsweise ermitteln.

zu erfolgen. Diese Gefahrenquellen können insbesondere relevant sein für Rohrbrücken, aufgeständerte Behälter etc.

Bei der Bewertung der Geländenutzung ist zwischen internem und externem Treibgut zu unterscheiden. Externes Treibgut sind z.B. Äste, Baumstämme oder gar Autos, die von außen auf das Gelände des Betriebsbereichs getrieben werden können. Internes Treibgut sind Materialien, wie z.B. Container, Rohre, Fässer, Behälter, Wärmetauscher, die auf dem Gelände des Betriebsbereichs selbst bevorratet werden und im Falle einer starken Strömung mobilisiert werden können. Internes Treibgut ist durch geeignete Aufstellung oder Sicherung zu vermeiden.

Kann eine lokale Strömungsgeschwindigkeit am Ort des Betriebsbereichs, der SRB oder SRa ermittelt bzw. abgeschätzt werden, kann ein Treibgutanprall oder Eisstoß mit Hilfe bestimmter Lastannahmen berechnet werden. In dieser Weise wird z.B. bei der Dimensionierung von mobilen Hochwasserschutzeinrichtungen vorgegangen. Als Grundlage zur Lastprüfung wird eine Grundfläche von 0,5 m x 0,5 m angesetzt. Der Mindestwert der Ersatzlast beträgt 10 kN. In Abhängigkeit vom Aufprallwinkel und der Fließgeschwindigkeit kann die Last variiert werden ( Tabelle 3). Eine Auslegung gegen Treibgut- und Eisstoß kann nach den Empfehlungen des Arbeitsausschusses "Ufereinfassungen"²¹ erfolgen.

Ergänzend ist zu berücksichtigen, wie Treibgut auf den Verlauf von Überflutungen Einfluss nehmen kann (z.B. durch Verstopfung von Wehren oder Brücken).

Um die Gefährdung durch Grundwasseranstieg zu bewerten, sind bei den zuständigen Behörden Informationen zur Höhenlage des Grundwasserspiegels einzuholen. Darüber hinaus liegen in zahlreichen Fällen Aufzeichnungen über einen längeren Zeitraum zu Veränderungen des Grundwasserpegels vor. Angaben über saisonale Schwankungen und andere Einflüsse auf den Grundwasserpegel (z.B. Grundwasserabsenkung, Schneeschmelze) sind zu berücksichtigen. Die Behörden verfügen häufig auch über Modelle, die Aussagen über zu erwartende Veränderungen der Grundwasserspiegel liefern. Die Gefahrenquellenanalyse baut im Wesentlichen auf diesen Informationen und den Einbautiefen von SRB und SRa auf. Weiter relevant kann der Ausfall von Pumpen für die Grundwasserhaltung - etwa durch einen Stromausfall - sein, wenn dies einen schnellen Grundwasseranstieg auslösen kann.

Im Rahmen der Gefahrenquellenanalyse sollen die voraussichtlichen Folgen des Klimawandels Berücksichtigung finden, selbst wenn diese naturgemäß mit Unsicherheiten behaftet sind. Es ist davon auszugehen, dass der bereits eingetretene Wandel des Klimas und auch der noch zu erwartende Klimawandel Einfluss auf Intensität und Häufigkeit des Wirksamwerdens zumindest eines Teils der oben genannten Gefahrenquellen hat bzw. haben wird.

Für die Durchführung der detaillierten Gefahrenquellenanalyse hat der Betreiber Informationen und Daten zusammenzustellen, die auf unterschiedlichen Grundlagen basieren können. Daten, die durch statistische Auswertungen historischer Ereignisse ermittelt wurden, berücksichtigen nur vergangene Ereignisse. Dennoch bieten sie zunächst eine Grundlage für die Durchführung der Gefahrenquellenanalyse.

Mit dem globalen Anstieg der Temperatur infolge des Klimawandels steigt die Wasseraufnahmefähigkeit der Atmosphäre überproportional an. Dies lässt erwarten, dass Starkniederschläge bzgl. ihrer Intensität und Häufigkeit entsprechend dem Temperaturanstieg zunehmen. Es können daher Voraussetzungen für gegeben erachtet werden, dass die Wahrscheinlichkeit für Hochwasser bzw. Überflutungen durch häufigere und intensivere Starkniederschläge steigen wird. Die Angaben bzgl. der Zunahme der Niederschlagsmengen sind dagegen durchaus unterschiedlich. Gemäß den 2014 vom IPCC untersuchten Emissionsszenarien ist zu vermuten, dass im Winter die Niederschlagsmengen für den Zeitraum 2021 bis 2050 um +7 % gegenüber dem Kontrollzeitraum 1961 bis 1990 zunehmen können. Für den Zeitraum 2071 bis 2100 können sie um +1 % bis +13 % zunehmen, wobei die regionalen Niederschlagsmengen sehr unterschiedlich sein können.

Um den wissenschaftlichen Erkenntnissen über den Klimawandel im Rahmen der Gefahrenquellenanalyse am besten Rechnung zu tragen, müssten die regionalen Wahrscheinlichkeitsdichtefunktionen für Niederschläge etc. angepasst werden. Hierzu können bereits vorliegende Erkenntnisse über die Veränderung von Wahrscheinlichkeitsdichtefunktionen oder Annahmen aufgrund der Szenarien über den Klimawandel genutzt werden.

Weil eine Anpassung jedoch meist mit großem Aufwand verbunden ist, kann stattdessen der einfachere Ansatz eines pauschalen Zuschlages auf die historischen Daten angewandt werden, selbst wenn er nicht wissenschaftlich exakt ist. Ein solcher Ansatz wird im Projekt KLIWa²³ untersucht, um die Folgen des Klimawandels auf den Hochwasserabfluss in ihre wasserwirtschaftlichen Planungen für den vorbeugenden Hochwasserschutz einfließen zu lassen. Wie die Ergebnisse zeigen, wird für den Hochwasserabfluss für ein Ereignis, das statistisch einmal in 100 Jahren eintritt, je nach Flusseinzugsgebiet ein Zuschlag von 15 Prozent bzw. 25 Prozent zu den bisherigen Hochwasserkennwerten bei der Bemessung von neuen Hochwasserschutzanlagen empfohlen.²⁴

Dem pragmatischen Ansatz folgend, soll im Rahmen der detaillierten Gefahrenquellenanalyse analog dem kurz beschriebenen Projekt KLIWa vorgegangen werden. Selbst wenn noch nicht in jedem Fall ein Klimaänderungsfaktor wissenschaftlich ermittelt werden konnte, soll im Rahmen der Festlegung von Szenarien und Schutzzielen sowie der Erarbeitung eines Schutzkonzeptes grundsätzlich ein Klimaänderungsfaktor von pauschal 1,2 (vergleiche Anhang I Berücksichtigung des Klimawandels) auf die Bemessung von Hochwasserschutzeinrichtungen für Hochwasser mittlerer Wahrscheinlichkeit ohne Faktor angesetzt werden, sofern von den zuständigen Behörden gemäß §§ 72 bis 81 WHG die Folgen des Klimawandels nicht bereits in den (Hochwasser-)Gefahren- und Risikokarten berücksichtigt wurden oder die zuständige Behörde für das jeweilige Gewässer mögliche Veränderungen des Abflusses bei Hochwasser aufgrund des Klimawandels bereits festgestellt hat. Auf diese Weise wird eine Verbindung zwischen statistischen Daten historischer Ereignisse und der möglichen zukünftigen Entwicklung aufgrund des Klimawandels auf eine einfache Art hergestellt.

Um den Klimawandel bei der Festlegung von Szenarien und Schutzzielen bis zum Jahr 2050 zu berücksichtigen, soll ein Zuschlag von 20 % auf die Werte in 2010 bei

angesetzt werden, soweit in den zu Grunde liegenden Daten der Einfluss des Klimawandels noch nicht berücksichtigt wurde.

Der Klimaänderungsfaktor ist eine Auslegungsgröße, mit deren Hilfe bei der Planung von Schutzvorkehrungen und -maßnahmen eventuelle Klimaänderungen bis zum Jahr 2050 pauschal berücksichtigt werden sollen. Näheres ist Anhang I zu entnehmen.

8. Ermittlung der sicherheitsrelevanten, gefährdeten Teile des Betriebsbereichs und der Anlagen

Sicherheitsrelevante Teile des Betriebsbereichs (SRB) und sicherheitsrelevante Teile von Anlagen (SRA) sind

Gefährdete Teile von Betriebsbereichen und Anlagen im Sinne dieser TRAS sind SRB und SRA, bei denen bei Wirksamwerden der jeweiligen umgebungsbedingten Gefahrenquellen (d. h. Gefährdung durch die Umgebung) eine Gefahr bzw. Gefährdung durch einen Störfall (d. h. Gefahr bzw. Gefährdung im Betriebsbereich oder für die Umgebung) bestehen kann. Der Kreis der zu schützenden SRB oder SRa ist daher von der Art der Gefahrenquelle und der unterstellten Intensität (z.B. Wasserstand in m, Strömungsgeschwindigkeit in m/s, Niederschlag in mm/h) derselben abhängig.

Auch Einrichtungen außerhalb des Betriebsbereichs können eine Sicherheitsrelevanz aufweisen. Die möglichen Wirkungen der Gefahrenquellen auf diese Einrichtungen müssen dann ebenfalls betrachtet werden.

Soweit die Ermittlung der SRa auf der Basis von Richtwerten des KAS-Berichts KAS-1 (2017) erfolgte, ist diese für die Gefahrenquellen Überflutung und hoher Grundwasserstand im Hinblick auf eine ausreichende Berücksichtigung der Wassergefährdung der Stoffe und Stoffgruppen zu überprüfen.

Hinweis: Bei bestehenden Betriebsbereichen der oberen Klasse waren die SRB und SRa bereits für die Erstellung des Sicherheitsberichts zu ermitteln. Diese Ermittlung ist zu überprüfen, wenn die jeweilige Gefahrenquelle auf mehr als ein SRB oder SRa mit dem gleichen Stoff bzw. der gleichen Stoffgruppe gemäß Anhang I Störfall-Verordnung wirken kann.

8.1. Teil A: Ermittlung der durch Überflutung (Wasserstandshöhe, Strömung, Staudruck, Treibgut, Eisgang) gefährdeten SRB und SRA

SRB und SRa mit besonderem Stoffinhalt oder mit besonderen Funktionen müssen dahingehend betrachtet werden, ob sie im Einflussbereich des Wasserzustroms liegen und ob sie ganz oder teilweise unterhalb der potenziellen Wasserstandshöhe liegen. Mit der ermittelten Strömungsrichtung und der Bewertung von möglicherweise anfallendem Treibgut oder Eisgang sind zudem diejenigen SRB und SRa zu ermitteln, bei denen eine Beschädigung durch äußere Krafteinwirkung nicht ausgeschlossen werden kann. Hilfsmittel zur Ermittlung der gefährdeten SRB und SRa sind Maschinenaufstellungspläne (Seitenansicht) sowie die topografischen Karten und digitalen Geländemodelle.

Anschließend sind die so ermittelten, durch Überflutung gefährdeten SRa z.B. in den Rohrleitungs- und Instrumenten-Fließschemata zu identifizieren, um deren Funktion innerhalb der Gesamtanlage beurteilen zu können.

Darüber hinaus sind auch sicherheitsrelevante Einrichtungen zu berücksichtigen, die nicht auf dem Betriebsgelände stehen, wie z.B. Transformatorstationen, Telefonverteiler. Auch die Infrastruktureinrichtungen wie Straßen und Bahngleise sind zu berücksichtigen, damit auch deren Funktionen in einem Alarm- und Gefahrenabwehrplan (soweit gemäß § 10 Störfall-Verordnung gefordert) berücksichtigt werden können.

8.2. Teil B: Ermittlung der durch Grundwasseranstieg gefährdeten SRB und SRA

Eine Gefährdung von SRB und SRa mit besonderem Stoffinhalt oder mit besonderer Funktion durch aufsteigendes Grundwasser beschränkt sich auf SRa unter Erdgleiche, insbesondere solche, die im Erdreich verlegt sind. Hierzu zählen vor allem unterirdische Tanks und im Erdreich verlegte Rohrleitungen.

Darüber hinaus ist die Wirkung auf Fundamente und Kellerräume sonstiger SRB und SRa zu beachten (insbesondere Auftriebskräfte, die zum Versagen des Tragwerks führen können).

Bei der Ermittlung der Störfalleintrittsvoraussetzungen ist für die einzelnen gefährdeten SRB und SRa zu prüfen, ob im Falle der unterstellten Art und Intensität des Wirksamwerdens der jeweiligen Gefahrenquelle tatsächlich ein Störfall eintreten kann oder ob nur eine Störung des Betriebes vorliegt. Hierzu ist zu untersuchen, wie sich das Wirksamwerden der Gefahrenquelle auf die jeweils gefährdeten SRa und SRB auswirken kann. Beispiele für mögliche auslösende Ereignisse sowie Auswirkungen auf die SRa und SRB sind Tabelle 4 zu entnehmen.

Spätestens im letzten Schritt sind die Folgen des gleichzeitigen Wirkens von Gefahrenquellen auf alle SRB und SRa des Betriebsbereichs sowie Wechselwirkungen (Wirkung auf ein SRB oder SRa löst Störfall in einer anderen Anlage/einem anderen SRB oder SRa aus) zu betrachten.

Tabelle 4: Beispiele von Szenarien zur Ermittlung der Voraussetzungen von Störfällen

10. Festlegung von Szenarien und Schutzzielen in Verbindung mit § 3 Absatz 1 und § 4 Störfall-Verordnung

Auf der Grundlage der Kenntnisse der möglichen Gefahrenquellen ( Kapitel 7. Detaillierte Gefahrenquellenanalyse) und der hierdurch möglichen Gefahren bzw. Gefährdungen ( Kapitel 9. Ermittlung der Störfalleintrittsvoraussetzungen) sind abdeckende Szenarien zu bilden, die detailliert zu untersuchen sind (vergleiche 9.2.6.2 der Vollzugshilfe des BMU zur Störfall-Verordnung). Sie dienen der Ermittlung der Wirksamkeit von Vorkehrungen nach § 3 Absatz 1 und § 4 Störfall-Verordnung "Anforderungen zur Verhinderung von Störfällen" (vergleiche 9.2.6.2.3 Nummer 1 der Vollzugshilfe des BMU zur Störfall-Verordnung) sowie deren Übereinstimmung mit dem Stand der Sicherheitstechnik.

Für die spätere Prüfung der Szenarien sind die übergeordneten Schutzziele bezüglich des Schutzes von Menschen, Umwelt und Sachgütern gemäß § 5 BImSchG und § 3 Störfall-Verordnung zu beachten und bezogen auf die Gefahrenquellen sowie zugehörige Szenarien zu konkretisieren. Ergänzend sind die Anforderungen an Anlagen zum Umgang mit wassergefährdenden Stoffen gemäß der AwSV in Verbindung mit den §§ 62 und 63 WHG einzuhalten. In festgesetzten und vorläufig gesicherten Überschwemmungsgebieten sind insbesondere die Anforderungen des § 50 AwSV einzuhalten.

Grundlage für die Konkretisierungen sind die Ergebnisse der Gefahrenquellenanalyse, aus der sich Informationen über die Intensitäten von Gefahrenquellen als Funktion ihrer Eintrittswahrscheinlichkeiten ergeben. Bei Kenntnis der durch die Intensitäten ausgelösten Schäden können die Risiken ermittelt werden. Durch Konkretisierung der allgemeinen Schutzziele müssen diese Risiken auf ein akzeptiertes Maß reduziert werden.

Für die Festlegung der Schutzziele soll mindestens ein Ereignis mittlerer Wahrscheinlichkeit (in der Regel 100jährliches Geschehnis (vgl. § 74 Absatz 2 Nr. 2 WHG) zu Grunde gelegt werden. Für Betriebe, die direkt an Gewässer grenzen, sind die behördlichen Bemessungen von Hochwasserschutzeinrichtungen (vgl. Kapitel 7) anzuwenden. Die Folgen des Klimawandels für die verschiedenen Gefahrenquellen sind ergänzend zu berücksichtigen (siehe Kapitel 7.3 und Anhang I).

10.1. Überflutung (Wasserstandshöhe, Strömung, Staudruck, Treibgut und Eisgang)

Auf der Grundlage der vernünftigerweise nicht auszuschließenden Gefahrenquellen, identifizierten Gefahren bzw. Gefährdungen, Szenarien und Schutzzielen sind Schutzkonzepte zu entwickeln. Bei der Erarbeitung von Schutzkonzepten ist die Forderung zur Einhaltung des Standes der Sicherheitstechnik in § 3 Absatz 4 Störfall-Verordnung zu beachten.

Bei der Erarbeitung eines Schutzkonzeptes ist neben der Intensität der umgebungsbedingten Gefahrenquellen

von mitentscheidender Bedeutung. Dies betrifft insbesondere organisatorische Maßnahmen, wie z.B. die Auslagerung von gefährlichen Stoffen, sowie im Falle von Überflutungen den Aufbau mobiler Hochwasserschutzsysteme oder die Inbetriebnahme von Entwässerungstechnik.

Jedes Schutzkonzept soll verschiedene Sicherheitsvorkehrungen und -maßnahmen (Verteidigungslinien) beinhalten ( Abbildung 5). Bei bestehenden oder zur Errichtung anstehenden Betriebsbereichen oder Anlagen können unterschiedliche Vorkehrungen und Maßnahmen sinnvoll sein.

Schutzkonzepte gegen Hochwasser, Überflutung, Treibgut und Eisgang basieren meist auf den technischen Vorkehrungen der trockenen Vorsorge für den betroffenen Betriebsbereich, SRB oder SRA. Bei der trockenen Vorsorge wird der Zutritt von Wasser unterbunden. Die Entwicklung eines geeigneten Schutzkonzeptes basiert auf der Kenntnis der Zutrittswege des Wassers.

Denkbar ist für einzelne SRB und SRa auch die nasse Vorsorge. Dies bedeutet, dass die SRB und SRa bei Zutritt von Wasser nach dem Stand der Technik zu sichern sind. Dies betrifft z.B. Behälter, die gegen Auftrieb zu sichern sind, oder unterirdische Tanklager (Grundwasseranstieg). Sowohl bei der trockenen als auch bei der nassen Vorsorge sind die Gefahrenquellen Treibgut und Eisgang zu berücksichtigen.

Darüber hinaus sind bei ausreichenden Reaktionszeiten auch organisatorische Maßnahmen denkbar.

Das gemäß Kapitel 11 entwickelte Schutzkonzept ist hinsichtlich des Erreichens der Schutzziele zu überprüfen. Hierbei sind die Eintrittswahrscheinlichkeiten und Intensitäten der umgebungsbedingten Gefahrenquellen sowie die Versagenswahrscheinlichkeiten der gewählten Vorkehrungen zur Risikoverminderung zu berücksichtigen.

Die Untersuchung dient dem Nachweis, dass die Betreiberpflichten gemäß Störfall-Verordnung und BImSchG erfüllt sind.

Werden die gewählten Vorkehrungen und Maßnahmen nicht als ausreichend bewertet, so ist das jeweilige Schutzkonzept zu überarbeiten, um weitere Vorkehrungen und Maßnahmen zur Störfallvorsorge einzubeziehen.

Sind die Vorkehrungen und Maßnahmen ausreichend, sind die bisherigen Schritte, insbesondere die Schutzziele, Schutzkonzepte und deren Prüfung, unter Beachtung der entsprechenden Anforderungen der Störfall-Verordnung und des BImSchG zu dokumentieren.

13. Ermittlung von Szenarien gemäß § 3 Absatz 3 Störfall-Verordnung (Dennoch-Störfälle) und Szenarien für die Alarm- und Gefahrenabwehrplanung gemäß § 10 Störfall-Verordnung

Das Versagen von Vorkehrungen nach § 3 Absatz 1 Störfall-Verordnung oder Hochwasser bzw. Niederschläge oberhalb der Jährlichkeit, die für die Vorkehrungen zur Störfallverhinderung "vernünftigerweise" zu unterstellen ist²⁵, können zu Dennoch-Störfällen führen. Diesbezüglich kann regelmäßig das Szenario "Extremes Hochwasser" oder das mit niedriger Wahrscheinlichkeit der Hochwassergefahrenkarten herangezogen werden. Dies bedeutet, dass insbesondere im Falle einer möglichen Stofffreisetzung aufgrund vernünftigerweise auszuschließender Gefahrenquellen zusätzliche Maßnahmen zu ergreifen sind, um schädliche Auswirkungen auf Menschen, Umwelt und Sachgüter zu begrenzen.

Gegen exzeptionelle Störfälle sind dagegen keine anlagenbezogenen Vorkehrungen zu treffen. Liegt ein Betrieb hoch und küstenfern, so kann z.B. die Gefahrenquelle Sturmflut ausgeschlossen werden. Eine Berücksichtigung im Rahmen der Störfallauswirkungsbetrachtung ist unter diesen Bedingungen nicht weiterführend.

Als Szenario gemäß § 3 Absatz 3 Störfall-Verordnung ist das Eindringen von Wasser in den Betriebsbereich (trotz der nach § 3 Absatz 1 Störfall-Verordnung vorhandenen Schutzvorkehrungen) anzunehmen. Dieses Szenario ist jedoch von dem nicht zu betrachtenden exzeptionellen Ereignis abzugrenzen, so dass u. U. nur ein Teil des Gefahrstoffinventars relevant ist. Für das Ausmaß der Überflutung und die zu treffenden Maßnahmen ist daher eine ursachenunabhängige Einzelfallbetrachtung notwendig.

Bei den Szenarien nach § 3 Absatz 3 Störfall-Verordnung kann sich der Betreiber z.B. orientieren an:

Sinnvollerweise ist für die Darstellung von Ablaufszenarien für Dennoch-Störfälle zunächst festzustellen, inwieweit in den vorliegenden Sicherheitsberichten bestimmte Szenarien schon untersucht wurden und Ergänzungen unter dem Gesichtspunkt der umgebungsbedingten Gefahrenquellen erforderlich sind.

Nach § 3 Absatz 3 Störfall-Verordnung hat der Betreiber zur Erfüllung seiner Pflichten vorbeugend Maßnahmen zu treffen, um die Auswirkungen von Störfällen so gering wie möglich zu halten. Der Stand der Sicherheitstechnik umfasst technische und organisatorische Maßnahmen, die in den folgenden Kapiteln dargestellt werden. Bei den technischen Maßnahmen zur Begrenzung von Störfallauswirkungen sind zwei grundsätzliche Möglichkeiten zu unterscheiden:

Ob und inwieweit die in dieser TRAS betrachteten äußeren umgebungsbedingten Gefahrenquellen Maßnahmen zur Verhinderung oder Minderung von Schadstoffausbreitungen überhaupt zulassen, muss systematisch im Einzelfall geprüft werden, weil neben dem betroffenen Betriebsbereich meist auch die nähere Umgebung betroffen sein wird und die Gefahrenquelle, insbesondere Fluss- oder See-Hochwasser, über eine längere Zeit (Wochen) andauern kann.

Als Schutzziele zur Begrenzung von Störfallauswirkungen sind grundsätzlich geeignet:

14.1. Störfallauswirkungsbegrenzung bei Überflutung (Wasserstandshöhe, Strömung, Staudruck, Treibgut und Eisgang)

Es ist zunächst zu prüfen, welche in Kapitel 11 bereits entwickelten Schutzkonzepte ohnehin das Szenario Überflutung abdecken und ob die hier ggf. bereits vorgesehenen störfallauswirkungsbegrenzenden Maßnahmen anwendbar sind. Im Gegensatz zu den in den Sicherheitsberichten meist betrachteten "Dennoch-Störfällen" und hierfür durchgeführten Auswirkungsbetrachtungen für den Luftpfad sind im Überflutungsfall insbesondere die Ausbreitungen über den Wasserpfad relevant. Über den Wasserpfad können nur feste, flüssige oder gelöste gasförmige Stoffe in die Umwelt eingetragen werden. Feste Stoffe können sich absetzen, aufschwimmen oder sind dispers gelöst. Flüssige Stoffe können vollständig im Wasser gelöst werden oder werden als aufschwimmende Phase (z.B. Öl) fortgetragen. Darüber hinaus können sich flüssige Stoffe, mit einer Dichte größer als die von Wasser, absetzen, wobei dies ähnlich wie bei festen Stoffen von der Strömungsgeschwindigkeit abhängig ist. Gase können sich ganz oder teilweise in Wasser lösen. Bei der Planung von Maßnahmen ist zu berücksichtigen, dass bei einer Überflutung Teile der Anlagenur noch eingeschränkt erreichbar sein können und besondere Vorkehrungen zu treffen sind. Weiterhin zu prüfen ist, ob die festgelegten Maßnahmen elektrischen Strom bedürfen und wie die Versorgung gefahrlos gewährleistet werden kann.

Für die umgebungsbedingten Gefahrenquellen Überflutung, Treibgut und Eisgang kommen insbesondere folgende technische Maßnahmen in Betracht:

Bei angestiegenem Grundwasserstand bestehen spezifische Gefahren. Nicht dafür ausgelegte, unterirdische Anlagenteile können aufschwimmen, dabei beschädigt werden und Stoffe freisetzen. Unterirdische Anlagenteile können durch Aufschwimmen beschädigt werden, Grundwasser kann eindringen und Stoffe hierdurch ausspült werden und/oder mit den enthaltenen Stoffen reagieren. Somit ergeben sich folgende Maßnahmen zur Störfallauswirkungsbegrenzung:

Bei Grundwasseranstieg über Gelände sind Maßnahmen nach Kapitel 14.1 zu treffen.

Eine wesentliche Voraussetzung für die Wirksamkeit von störfallauswirkungsbegrenzenden Maßnahmen ist die Information der Betroffenen bzw. der Behörden über Art und Ausmaß der Freisetzung sowie zu Verhaltensmaßnahmen. Hierzu zählen z.B.:

15. Planung für Notfälle, Ergänzung von betrieblichen Alarm- und Gefahrenabwehrplänen, Übermittlung von Informationen für die externe Alarm- und Gefahrenabwehrplanung

Gemäß § 8 Absatz 4 Störfall-Verordnung hat der Betreiber das Konzept zur Verhinderung von Störfällen, das Sicherheitsmanagementsystem nach Anhang III sowie die Verfahren zu dessen Umsetzung zu überprüfen und erforderlichenfalls zu aktualisieren. Dies betrifft daher auch die gemäß Anhang III Nummer 2 Buchstabe e Störfall-Verordnung erforderliche Planung für Notfälle. Im Rahmen einer derartigen Aktualisierung sind die Ergebnisse der obigen Schritte zu berücksichtigen.

Nach § 10 Störfall-Verordnung hat der Betreiber eines Betriebsbereichs der oberen Klasse einen Alarm- und Gefahrenabwehrplan zu erstellen und nach § 10 Absatz 4 Störfall-Verordnung zu erproben, zu überprüfen und zu aktualisieren. Auch Betriebsbereiche der unteren Klasse können entsprechend einer Anordnung im Einzelfall zum Aufstellen derartiger Pläne verpflichtet werden ( § 1 Absatz 2 in Verbindung mit § 6 Absatz 3 Störfall-Verordnung).

Die Alarm- und Gefahrenabwehrplanung wegen Gefahren durch Hochwasser, Niederschläge und Überflutung ist in der Regel als integraler Bestandteil eines gesamten internen Alarm- und Gefahrenabwehrplanes einzubringen. Im Einzelfall kann es aber auch sinnvoll sein, einen separaten internen Alarm- und Gefahrenabwehrplan, z.B. nur für Hochwasser und Überflutungen, zu erstellen. Dieser separate Plan kann allerdings nur ein Teilbereich eines Alarm- und Gefahrenabwehrplans sein. Eine Vernetzung mit dem gesamten Alarm- und Gefahrenabwehrplan ist hierbei erforderlich, da Folgeabläufe wie Stofffreisetzungen, resultierend aus Hochwasserereignissen, in wesentlichen Punkten wieder mit den Organisations- und Handlungsabläufen des gesamten Alarm- und Gefahrenabwehrplans konform sein müssen.

15.3. Übermittlung von Informationen für die externe Alarm- und Gefahrenabwehrplanung

Betreiber von Betriebsbereichen der oberen Klasse haben den zuständigen Behörden die für die Erstellung externer Alarm- und Gefahrenabwehrpläne erforderlichen Informationen zu übermitteln ( § 10 Absatz 1 Nummer 2 Störfall-Verordnung). Hierzu hat die Störfall-Kommission den Leitfaden "Schnittstelle Notfallplanung" (SFK-GS-45)²⁶ herausgegeben. Neben den Angaben, die ohnehin in den Alarm- und Gefahrenabwehrplänen enthalten sein müssen, sind zusätzlich bzgl. der nicht auszuschließenden umgebungsbedingten Gefahrenquellen folgende Informationen an die Behörden zu übermitteln:

Die übermittelten Informationen können auch für Hochwasserrisikomanagementpläne genutzt werden.

Die bisherigen Schritte und ihre Ergebnisse, insbesondere die Schutzziele, Schutzkonzepte und deren Prüfung, sind zu dokumentieren. Bei Betriebsbereichen der oberen Klasse hat dies im Sicherheitsbericht sowie ggf. im Alarm- und Gefahrenabwehrplan zu erfolgen. Bei Betriebsbereichen der unteren Klasse soll dies im Konzept zur Verhinderung von Störfällen ( § 8 Störfall-Verordnung) erfolgen.

17.1. Anforderungen an die Instandhaltung von Vorkehrungen ( § 6 Absatz 1 Nummer 1 und 2 Störfall-Verordnung)

Nach § 6 Absatz 1 Nummern 1 und 2 Störfall-Verordnung hat der Betreiber zur Erfüllung seiner Pflichten die Errichtung und den Betrieb der sicherheitsrelevanten Anlagenteile zu prüfen sowie die sicherheitsrelevanten Teile des Betriebsbereichs in sicherheitstechnischer Hinsicht ständig zu überwachen und regelmäßig zu warten. Darüber hinaus sind die Wartungs- und Reparaturarbeiten nach dem Stand der Technik durchzuführen. Auf Anhang 1 Nummer 3.2 der Vollzugshilfe des BMU zur Störfall-Verordnung wird hingewiesen.

Die Instandhaltungspflicht schließt die Instandhaltung von Vorkehrungen zur Verhinderung von Störfällen aufgrund von umgebungsbedingten Gefahrenquellen (z.B. Hochwasserschutzvorrichtungen) und Maßnahmen zur Begrenzung von Auswirkungen derartiger Störfälle (z.B. Ölsperren) ein. Instandhaltungsarbeiten aufgrund von Herstellervorschriften oder Technischen Regeln sind durchzuführen.

17.2. Informationen und Schulungen der Beschäftigten ( § 6 Absatz 1 Nummer 4 Störfall-Verordnung)

Durch geeignete Bedienungs- und Sicherheitsanweisungen, durch Schulung sowie Unterweisung des Personals hat der Betreiber Fehlverhalten vorzubeugen. (Dies sollte auch für das relevante Personal von Fremdfirmen gelten.) Auf Anhang 1 Nummer 3.4 der Vollzugshilfe des BMU zur Störfall-Verordnung wird hingewiesen.

Die Schulung des Personals beinhaltet sowohl das erforderliche Verhalten zur Erfüllung der Pflichten nach der Störfall-Verordnung, z.B. zur Verhinderung von Störfällen und zur Begrenzung von Störfallauswirkungen, als auch das Verhalten zur eigenen Sicherheit im Falle des Wirksamwerdens der umgebungsbedingten Gefahrenquellen. Insbesondere ist auf die Gefahren einer mittleren oder hohen Strömungsgeschwindigkeit auch schon bei niedrigen Wasserständen und von Stromschlägen bei der Überflutung von elektrischen Anlagen und Anlagenteilen hinzuweisen.

Das Personal ist hinsichtlich Art, möglicher Intensität und Häufigkeit der vernünftigerweise nicht ausgeschlossenen umgebungsbedingten Gefahrenquellen und bei deren Wirksamwerden erforderlichen Verhaltens zu schulen. In Anweisungen ist festzulegen, wer das Vorliegen einer akuten Gefahr bzw. Gefährdung feststellt, wie das Personal darüber informiert wird, wer sich wie zur Verhinderung von Störfällen oder zur Begrenzung von Störfallauswirkungen und zur eigenen Sicherheit zu verhalten hat. Dies gilt für das gesamte Personal im Betriebsbereich, d. h. auch für in nicht sicherheitsrelevanten Teilen des Betriebsbereichs Beschäftigte.

Im Rahmen von periodisch durchzuführenden Schulungen und Unterweisungen zur Vermittlung dieser Anweisungen sind auch Übungen für Betriebsbereiche der oberen Klasse (gemäß § 10 Absatz 4 Störfall-Verordnung mindestens alle 3 Jahre), z.B. zum Aufbau einer mobilen Hochwasserschutzwand oder Evakuierung von Teilen eines Betriebsbereichs, durchzuführen. Dabei sind die Organisation, die Vorbereitung sowie die Abläufe zur Umsetzung von Maßnahmen zu prüfen, Anweisungen und Unterweisungen sowie Schulungen ggf. zu verbessern.

17.3. Beratung von zuständigen Behörden und Einsatzkräften im Störfall ( § 5 Absatz 2 Störfall-Verordnung)

Nach § 5 Absatz 2 Störfall-Verordnung hat der Betreiber zur Erfüllung seiner Pflichten im Störfall die für die Gefahrenabwehr zuständigen Behörden und Einsatzkräfte unverzüglich, umfassend und sachkundig zu beraten. Auf Anhang I Nummer 2.3 der Vollzugshilfe des BMU zur Störfall-Verordnung wird hingewiesen.

Unverzügliche Beratung setzt voraus, dass der Betreiber oder die hierfür verantwortliche Person für Behörden und Einsatzkräfte nach Eintritt des Störfalls ohne schuldhaftes Verzögern erreichbar ist.

Umfassende Beratung setzt voraus, dass der Betreiber oder die hierfür verantwortliche Person den Behörden und Einsatzkräften alle zur Minderung von Störfallauswirkungen erforderlichen Angaben übermitteln kann, insbesondere:

Sachkundige Beratung setzt voraus, dass die gegebenen Informationen dem aktuellen wissenschaftlichen Kenntnisstand entsprechen.

Im Falle von umgebungsbedingten Gefahrenquellen ist diese Beratung nicht nur gegenüber den für den Vollzug der Störfall-Verordnung verantwortlichen Behörden zu leisten, sondern gegenüber allen für die Verhinderung des Wirksamwerdens der Gefahrenquellen oder Begrenzung ihrer Folgen verantwortlichen oder tätigen Behörden und Einsatzkräften. Hinsichtlich Überflutungen schließt dies z.B. die Wasserbehörden und Wasserwehren ein.

Im Falle von Überflutungen muss sich die Beratung insbesondere auf Wirkung, Verhalten und Ausbreitung beteiligter Stoffe in Gewässern erstrecken können.

17.4. Verzeichnis von Betriebsbereichen ( § 17 Absatz 1 Nummer 5 Störfall-Verordnung)

Gemäß § 17 Störfall-Verordnung müssen die zuständigen Behörden Überwachungspläne erstellen; nach Absatz 1 Nummer 5 muss dafür ein Verzeichnis der Betriebsbereiche, in denen sich durch besondere umgebungsbedingte Gefahrenquellen die Wahrscheinlichkeit des Eintritts eines Störfalles erhöhen oder die Auswirkungen eines solchen Störfalls verschlimmern können, erstellt werden.

Hierbei sind insbesondere natürliche, umgebungsbedingte Gefahrenquellen zu berücksichtigen.

Im Einzelnen wird der Bedarf der Anpassung an den Klimawandel wie folgt berücksichtigt:

Bekanntmachung einer sicherheitstechnischen Regel der Kommission für Anlagensicherheit
(TRAS 310 - Vorkehrungen und Maßnahmen wegen der Gefahrenquellen Niederschläge und Hochwasser)

Nachstehend wird die von der Kommission für Anlagensicherheit aktualisierte Fassung der sicherheitstechnischen Regel (TRAS 310 - Vorkehrungen und Maßnahmen wegen der Gefahrenquellen Niederschläge und Hochwasser) bekannt gegeben. Diese Fassung ersetzt die Fassung der Bekanntmachung vom 15. Dezember 2011 (BAnz. Nr. 32a vom 24. Februar 2012). Die vorliegende Fassung befindet sich aufgrund neuer Erkenntnisse, die im Nachgang zu den Starkregen- und Überflutungsereignissen am 14. und 15. Juli 2021 erarbeitet wurden, in einer erneuten Prüfung.

1) D. h. oberhalb der anzuwendenden Bemessungsgrößen vergleiche Kapitel 7, Kapitel 10 und 13 sowie Anhang I.

2) Bundesministerium für Umwelt, Naturschutz und nukleare Sicherheit: Vollzugshilfe zur Störfall-Verordnung; Bonn, März 2004; https://www.kasbmu.de/studienergaenzendedokumente.html?file=files/publikationen/Studien Ergaenzende%20Dokumente/BMU Vollzugshilfe.pdf (abgerufen am 02.07.2021)

3) DWD (2020) Nationaler Klimareport, 4. korrigierte Auflage, Deutscher Wetterdienst, Offenbach am Main https://www.dwd.de/DE/leistungen/nationalerklimareport/download_report_auflage-4.html? nn="344870" (abgerufen am 02.07.2021)

4) IPCC (2014): Klimaänderung 2014: Synthesebericht. Beitrag der Arbeitsgruppen I, II und III zum Fuenften Sachstandsbericht des Zwischenstaatlichen Ausschusses für Klimaänderungen (IPCC) [Hauptautoren, R.K. Pachauri und L.A. Meyer (Hrsg.)]. IPCC, Genf, Schweiz. https://www.ipcc.ch/site/assets/uploads/2018/02/IPCC-AR5_SYR_barrierefrei.pdf (abgerufen am 02.07.2021)

5) Deutsche Anpassungsstrategie an den Klimawandel der Bundesregierung vom Bundeskabinett am 17. Dezember 2008 beschlossen, https://www.bmu.de/fileadmin/bmu-import/files/pdfs/allgemein/application/pdf/das_gesamt_bf.pdf (abgerufen am 02.07.2021)

6) Schulte, M.; Kloos, J.: Abgrenzung der Behördenpflichten gegen Betreiberpflichten gemäß Bundes-Immissionsschutzgesetz und Störfall-Verordnung in Bezug auf umgebungsbedingte Gefahrenquellen, Dresden 2010 (siehe Informationen und Hinweise zu dieser TRAS unter https://www.kas-bmu.de/tras-entgueltige-version.html (abgerufen am 02.07.2021)

7) Vergleiche Anhang II Teil II Nummer 1 Störfall-Verordnung in Verbindung mit Nummer 9.2.2.1.1 und 9.2.2.1.4 der Vollzugshilfe des BMU zur Störfall-Verordnung

8) Siehe http://www.kasbmu.de/tras-entgueltige-version.html (abgerufen am 02.07.2021)

9) Stoffe im Sinne von § 2 Nummer 4 Störfall-Verordnung

10) Bundesministerium des Innern, für Bau und Heimat: Hochwasserschutzfibel - Objektschutz und bauliche Vorsorge; Berlin, Dezember 2018

11) Siehe Kommission für Anlagensicherheit: "Sicherheitsrelevante Teile eines Betriebsbereiches (SRB) und Richtwerte für sicherheitsrelevante Anlagenteile (SRA)" ( KAS-1); Bonn 2017, https://www.kas-bmu.de/kas-chronologische-reihenfolge.html?file=files/publikationen/KAS-Publikationen/chronologische%20Reihenfolge/KAS 1 neu.pdf (abgerufen am 02.07.2021)

12) Vergleiche Nummer 9.2.4.1 der Vollzugshilfe des BMU zur Störfall-Verordnung

13) Temporäres Flachgewässer unmittelbar hinter einem Deich, gebildet durch Unterströmung des Deiches durch den Wasserdruck des hohen Flusspegels.

14) Siehe Bund/Länder Arbeitsgemeinschaft Wasser "Empfehlungen zur Aufstellung von Hochwasserrisikomanagementplänen" (September 2013), https://www.lawa.de/documents/empfehlungen_zur_aufstellung_von_hwrmpl_mit_anlagen_155229_9352.pdf (abgerufen am 02.07.2021)

15) Sowohl dem Betreiber wie auch der zuständigen Behörde bleibt es unbenommen im Einzelfall weitere Ermittlungen vorzunehmen bzw. zu fordern.

16) Gemäß den Szenarien der Hochwasserrisikomanagementrichtlinie ( 2007/60/EG). Risikokarten können herangezogen werden, sofern Betriebsbereiche bei der Bewertung von Hochwasserrisiken und voraussichtliche Auswirkungen des Klimawandels berücksichtigt wurden.

17) Kostra-DWD 2010R Koordinierte Starkniederschlagsregionalisierung und -auswertung des DWD, https://www.dwd.de/DE/leistungen/kostra-dwdrasterwerte/kostradwd_rasterwerte.html (abgerufen am 02.07.2021)

18) Siehe DIN EN 752 (2017) Teil 5.3.2 Bemessungskriterien: Nationale oder lokale Vorschriften oder die zuständigen Stellen können Bemessungsregenhäufigkeiten oder Bemessungsüberflutungshäufigkeiten oder beides festlegen. Für Misch- und Trennsysteme dürfen unterschiedliche Bemessungskriterien festgelegt werden.

Die genannten Bemessungskriterien sind für die Gefahrenquellenanalyse relevant und dürfen für die Festlegung der Schutzziele (vergleiche Kapitel 10) nicht unüberprüft übernommen werden.

19) Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V.: Arbeitsblatt DWA-a 118 "Hydraulische Bemessung und Nachweis von Entwässerungssystemen", März 2006

20) Siehe KOSTRA-DWD 2010R, Koordinierte Starkniederschlagsregionalisierung und -auswertung des DWD und extremwertstatistischen Auswertungen der örtlichen Niederschlagszeitreihen der Wasserwirtschaftsverwaltung und Praxisrelevante Extremwerte des Niederschlags (LAWa - Universität Hannover) https://www.unitrier.de/fileadmin/fb6/prof/PHY/PDF-Dateien/AG ModSim/N-A-Workshop 2009/Verworn Malitz Pfister.pdf (abgerufen am 02.07.2021)

21) Empfehlungen des Arbeitsausschusses "Ufereinfassungen": Häfen und Wasserstraßen, EAU 2012 (11. vollständig überarbeitete Auflage, November 2012) https://izw.baw.de/publikationen/kolloquien/0/%20Pichler%20Die%2011.pdf (abgerufen am 02.07.2021)

22) Bund der Ingenieure für Wasserwirtschaft, Abfallwirtschaft und Kulturbau (BWK): "Mobile Hochwasserschutzsysteme", Grundlagen für Planung und Einsatz, Dez. 2005 (BWK-M6) https://bwkbund.de/publikationen/ (abgerufen am 02.07.2020)

23) KLIWA: Kooperationsvorhaben "Klimaveränderung und Konsequenzen für die Wasserwirtschaft" https://www.kliwa.de/ (abgerufen am 02.07.2021)

24) Hennegriff, W.; Kolokotronis, V.: Methodik zur Ableitung von Klimaänderungsfaktoren für Hochwasserkennwerte in Baden-Württemberg. Wasserwirtschaft 9/2007, S. 31 - 35

25) D. h. oberhalb der anzuwendenden Bemessungsgrößen vergleiche Kapitel 10 und Anhang I.

26) Störfall-Kommission, Leitfaden "Schnittstelle Notfallplanung" (SFK-GS-45); Bonn 2005 https://www.kasbmu.de/sfkleitfaedenarbeitsundvollzugshilfen.html?file=files/publikationen/SFK-Publikationen/Leitfaeden%2C%20Arbeits%20und%20Vollzugshilfen%20%28aktuell%29/sfk gs 45.pdf (abgerufen am 02.07.2021)

27) Zum Begriff siehe unter Hinweise und Erläuterungen zur TRAS

28) Vergleiche Generalpläne Küstenschutz z.B. Niedersächsischer Landesbetrieb für Wasserwirtschaft, Küsten- und Naturschutz unter http://www.nlwkn.niedersachsen.de (abgerufen am 02.07.2021)

29) Vergleiche Koordinierte Starkniederschlagsregionalisierung und -auswertung des DWD http://www.dwd.de/kostra (abgerufen am 02.07.2021)

1.	Gefahrenquellenanalyse,	als Beschreibung der verschiedenen Gefahrenquellen, deren mögliches Auftreten und den daraus resultierenden Zuständen, Ereignissen und deren Folgen,
2.	Analyse der Gefahren und Gefährdungen,	in der geprüft wird, ob und wie durch Einwirkungen auf den gesamten Betriebsbereich, SRB oder SRa Gefahren und Störfälle eintreten können,
3.	Erstellung eines Schutzkonzepts,	in dem Vorkehrungen zur Störfallverhinderung festgelegt werden,
4.	Betrachtung von "Dennoch-Störfällen",	durch die Maßnahmen zur Begrenzung der Auswirkungen von Dennoch-Störfällen und Grundlagen für die externe Notfallplanung festgelegt werden.
5.	Gefahrenabwehrplanung	Erstellung eines internen Alarm- und Gefahrenabwehrplans für Betriebsbereiche der oberen Klasse und externe Gefahren- und Abwehrplanung

Gefahrenquelle	Grundlage	Jährlichkeiten
Flusshochwasser	§ 74 WHG	(Hochwasser-)Gefahren- und Risikokarten¹⁶ für Hochwasser mit niedriger Wahrscheinlichkeit (voraussichtliches Wiederkehrintervall mindestens 200 Jahre) oder bei Extremereignissen Hochwasser mit mittlerer Wahrscheinlichkeit (voraussichtliches Wiederkehrintervall mindestens 100 Jahre) soweit erforderlich, Hochwasser mit hoher Wahrscheinlichkeit
Küstenhochwasser	§ 74 WHG	für ausreichend geschützte Küstengebiete: Hochwasser mit niedriger Wahrscheinlichkeit oder bei Extremereignissen
Überschwemmung	§ § 74, 76 WHG	Festsetzung von Überschwemmungsgebieten aufgrund extremwertstatistischer Auswertungen der Abflusszeitreihen an Pegeln (100jährlicher Hochwasserabfluss und zugehöriger Wasserstand).
Starkniederschläge	KOSTRA- DWD 2010R¹⁷	Niederschlagsintensitäten für eine Niederschlagsdauer von 5 Min. bis 72 Std. und Jährlichkeiten von 0,5 bis 100 Jahren
Regenwasserabfluss (Kanalbemessung)¹⁸	DIN EN 752 (2017-07)	Nach DIN EN 752 (2017) sollten bei Orten mit einem hohen Schadens- oder Gefährdungspotenzial unter Berücksichtigung der Fließwege und des Einflusses der Oberflächeneigenschaften (z.B. Bordsteine) geeignete Untersuchungen durchgeführt werden. Die möglichen Auswirkungen des Klimawandels sollten in Betracht gezogen werden. Damit wird sichergestellt, dass der Abwasserkanal auch weiterhin die Leistungskriterien über die geplante Nutzungsdauer des Systems erfüllt.
Regenwasserabfluss Kanalbemessung	Arbeitsblatt DWA-a 118 (März 2006)¹⁹	Stadtzentren, Industrie- und Gewerbegebiete: Empfohlene Häufigkeit ab der Überflutungen eintreten können: 1 Mal in 30 Jahren

		Fließgeschwindigkeit v
		3 m/s	2 m/s	1 m/s
Winkel ´	31°-45°	30 kN	20 kN	10 kN
	21°-30°	20 kN	15 kN	10 kN
	10°-20°	15 kN	10 kN	10 kN

auslösendes Ereignis	mögliche Auswirkungen auf SRB und SRA
Teil A: Gefährdungen bei Überflutung, Treibgut und Eisgang	Lösen von Behältern aus ihrer Verankerung (Lageänderungen) Beschädigung von Behältern und Rohrleitungen ggf. Gebäuden bzw. Gebäudeteilen Verschiebung oder Unterspülung von Fundamenten Einschränkung der Funktion oder Ausfall von Anlagenteilen und Versorgungseinrichtungen, wie z.B. Prozesswärme/-kälte, Kühl- oder Brauchwasser Stromversorgung . Prozessleittechnik Sonstigen sicherheitstechnischen Einrichtungen Versorgungsleitungen außerhalb des Betriebsbereichs
Einwirkungen durch Überflutung und Strömung Wassereintritt (u. a. chemische Reaktion mit Gefahrstoffen bei Eindringen in Umschließungen) Auftrieb Wasserdruck (statische Kräfte) Temperaturänderung (Abkühlung und Erwärmung) Strömung (Kräfte durch Anströmung) Unterspülung und Erosion
Mechanische Einwirkung durch Treibgut Betriebliches Treibgut, wie Container, Transportbehälter, Abfallmulden, Fässer, Paletten, Baumaterial, gelagerte Anlagenkomponenten umgebungsbedingtes Treibgut (von außerhalb des Betriebsbereichs) aus ländlichen Räumen (Äste, Bäume usw.), aus Gewerbe- und Wohngebieten (Autos etc.) sowie aus Gewässern (Eisgang)
Teil B: Einzelgefährdungen infolge Grundwasseranstieg Auftrieb Wassereintritt (u. a. chemische Reaktion mit Gefahrstoffen bei Eindringen in Umschließungen) Wasserdruck (statische Kräfte)

Gefahrenquelle	ab 2010 anzusetzende Intensität	für 2050 anzusetzende Intensität
Flusshochwasser	Hochwasserabfluss (m³/s) vergleiche Kapitel 7.3	1,2 · Hochwasserabfluss (m³/s)
Sturzflutereignisse²⁷	Hochwasserabfluss (m³/s)	1,2 · Hochwasserabfluss (m³/s)
Sturmflutereignisse	Sollhöhe von Deichen etc. gemäß Festsetzung	Nacherhöhung von bis zu 1 m möglich²⁸
Starkniederschläge	Starkniederschlagshöhe 29 für t = 100 a	1,2 · Starkniederschlagshöhe für t = 100 a
aufsteigendes Grundwasser	Geländeoberkante	Geländeoberkante (Klimaanpassungsfaktor nicht relevant)

umwelt-online - Demo-Version

Preise & Bestellung

a	Jahr
AwSV	Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen
BImSchG	Bundes-Immissionsschutzgesetz - Gesetz zum Schutz vor schädlichen Umwelteinwirkungen durch Luftverunreinigungen, Geräusche, Erschütterungen und ähnliche Vorgänge
12. BImSchV	Zwoelfte Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes, Störfall-Verordnung
BMU	Bundesministerium für Umwelt, Naturschutz und nukleare Sicherheit
BWK	Bund der Ingenieure für Wasserwirtschaft, Abfallwirtschaft und Kulturbau
DAS	Deutsche Anpassungsstrategie an den Klimawandel
d. h.	das heißt
DIN	Deutsches Institut für Normung e. V.
DIN 1986-100 (2016)	Entwässerungsanlagen für Gebäude und Grundstücke - Teil 100: Bestimmungen in Verbindung mit DIN EN 752 und DIN EN 12056
DIN 4049-3 (1994)	Hydrologie - Teil 3: Begriffe zur quantitativen Hydrologie
DIN EN 752 (2017)	Entwässerungssysteme außerhalb von Gebäuden - Kanalmanagement
DWA	Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e.V.
DWA-a 118 (2006)	Arbeitsblatt "Hydraulische Bemessung und Nachweis von Entwässerungssystemen"
DWD	Deutscher Wetterdienst
EAU	Empfehlungen des Arbeitsausschusses "Ufereinfassungen"
EN	Europäische Norm
etc.	et cetera
e. V.	Eingetragener Verein
ggf.	gegebenenfalls
GZM	Größte zusammenhängende Menge (siehe: Störfall-Kommission: Abschlussbericht Schadensbegrenzung bei Dennoch-Störfällen Empfehlungen für Kriterien zur Abgrenzung von Dennoch-Störfällen und für Vorkehrungen zur Begrenzung ihrer Auswirkungen, SFK-GS-26, Bonn 1999)
h	Stunde
HHQ	Höchster bekannter Durchfluss
i.d.R.	in der Regel
IPCC	Intergovernmental Panel on Climate Change (Zwischenstaatlicher Ausschuss für Klimaänderungen)
i.V.m.	in Verbindung mit
kN	Kilo-Newton
KAS	Kommission für Anlagensicherheit
KAS-1 (2017)	Kommission für Anlagensicherheit: "Richtwerte für sicherheitsrelevante Anlagenteile (SRA) und sicherheitsrelevante Teile eines Betriebsbereiches (SRB)", Bonn, überarbeitete Fassung 2017
KLIWA	Kooperationsvorhaben "Klimaveränderung und Konsequenzen für die Wasserwirtschaft"
Kostra	Koordinierte Starkniederschlagsregionalisierung (Publikation des DWD) http://www.dwd.de/kostra
l	Liter
LAWA	Bund/Länder-Arbeitsgemeinschaft Wasser
m	Meter
o. ä.	oder ähnlich
o. g.	oben genannten
s	Sekunde
SFK-GS-26	Störfall-Kommission: Abschlussbericht Schadensbegrenzung bei Dennoch- Störfällen Empfehlungen für Kriterien zur Abgrenzung von Dennoch-Störfällen und für Vorkehrungen zur Begrenzung ihrer Auswirkungen, Bonn 1999
SFK-GS-45	Störfall-Kommission: Leitfaden Schnittstelle Notfallplanung des Arbeitskreises Schnittstelle Notfallplanung, Bonn 2005
s. o.	siehe oben
s. u.	siehe unten
SRA	Sicherheitsrelevante Anlagenteile (siehe KAS-1 s.o.)
SRB	Sicherheitsrelevante Teile eines Betriebsbereichs (siehe KAS-1 s.o.)
Störfall-Verordnung	Zwoelfte Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes
t	Zeit
TRAS	Technische Regel für Anlagensicherheit
u. a.	unter anderem
UBA	Umweltbundesamt
usw.	und so weiter
u. U.	unter Umständen
v	Fließgeschwindigkeit
WHG	Wasserhaushaltsgesetz - Gesetz zur Ordnung des Wasserhaushalts
z.B.	zum Beispiel
