Artikel 12.06 Heizung und Lüftung

1. Wohnungen müssen ihrem Zweck entsprechend beheizt werden können. Die Heizungen müssen für die vorkommenden Wetterbedingungen ausgelegt sein.

2. Wohn- und Schlafräume müssen auch bei geschlossenen Türen ausreichend belüftet werden können. Die Be- und Entlüftung muss unter allen klimatischen Bedingungen eine ausreichende Luftzirkulation ermöglichen.

3. Wohnungen müssen so angelegt und beschaffen sein, dass so weit wie möglich das Eindringen verschmutzter Luft aus anderen Schiffsabteilungen wie Maschinen- oder Laderäumen verhindert wird; bei Zwangslüftung sind die Einlassöffnungen so anzuordnen, dass sie diesen Anforderungen entsprechen.

Artikel 12.07 Sonstige Wohnungseinrichtungen

1. Jedes an Bord wohnende Besatzungsmitglied muss über ein eigenes Bett und einen eigenen abschließbaren Kleiderschrank verfügen. Das Bett muss mindestens ein Innenmaß von 2,00 × 0,90 m aufweisen.

2. Für das Aufbewahren und Trocknen der Arbeitskleider sind außerhalb der Schlafräume geeignete Möglichkeiten vorzusehen.

3. Alle Räume müssen elektrisch beleuchtet werden können. Zusätzliche Lampen für gasförmige oder flüssige Brennstoffe sind nur in Aufenthaltsräumen zugelassen. Beleuchtungseinrichtungen mit flüssigem Brennstoff müssen aus Metall hergestellt sein und dürfen nur mit Brennstoffen, deren Flammpunkt über 55 °C liegt, oder mit handelsüblichem Petroleum betrieben werden. Sie müssen so aufgestellt oder angebracht sein, dass keine Brandgefahr besteht.

Kapitel 13
Heiz-, Koch- und Kühleinrichtungen, die mit Brennstoffen Betrieben werden

Artikel 13.01 Allgemeine Anforderungen

1. Heiz-, Koch- und Kühleinrichtungen, die mit Flüssiggas betrieben werden, müssen den Vorschriften des Kapitels 14 entsprechen.

2. Heiz-, Koch- und Kühleinrichtungen einschließlich ihres Zubehörs müssen so beschaffen und aufgestellt sein, dass sie auch bei Überhitzung keine Gefahr darstellen; sie müssen gegen unbeabsichtigtes Kippen und Verschieben gesichert sein.

3. Die Einrichtungen nach Nummer 2 dürfen in Räumen, in denen Stoffe mit einem Flammpunkt bis 55 °C gelagert oder verwendet werden, nicht aufgestellt sein. Abzugsrohre dieser Einrichtungen dürfen nicht durch diese Räume hindurchführen.

4. Die für die Verbrennung notwendige Luftzufuhr muss sichergestellt sein.

5. Heizgeräte müssen fest mit Rauchrohren verbunden sein. Diese Rohre müssen mit geeigneten Hauben oder Schutzvorrichtungen gegen Wind versehen sein. Sie müssen so angelegt sein, dass eine Reinigung möglich ist.

Artikel 13.02 Verwendung von flüssigem Brennstoff, Geräte für Petroleum

1. Werden Heiz-, Koch- und Kühleinrichtungen mit flüssigen Brennstoffen betrieben, darf nur Brennstoff mit einem Flammpunkt über 55 °C verwendet werden.

2. Abweichend von Nummer 1 sind Kocher und mit Dochtbrennern ausgerüstete Kühl- und Heizeinrichtungen, die mit handelsüblichem Petroleum betrieben werden, in Wohnungen und Steuerhäusern zulässig, wenn das Fassungsvermögen ihrer Verbrauchstanks 12 Liter nicht überschreitet.

3. Mit Dochtbrennern ausgerüstete Einrichtungen müssen

  1. einen Brennstoffbehälter aus Metall mit verschließbarer Füllöffnung haben, der keine weichgelöteten Nähte unterhalb des höchsten Füllstandes aufweist und so gebaut und angebracht ist, dass er sich nicht unbeabsichtigt öffnen oder entleeren kann,
  2. ohne Hilfe einer anderen brennbaren Flüssigkeit angezündet werden können, und
  3. so aufgestellt sein, dass die Verbrennungsgase sicher abgeführt werden.

Artikel 13.03 Ölheizöfen mit Verdampfungsbrennern und Ölfeuerungsanlagen mit Zerstäubungsbrennern

1. Ölheizöfen mit Verdampfungsbrennern und Ölfeuerungsanlagen mit Zerstäubungsbrennern müssen nach den Regeln der Technik gebaut sein.

2. Ist ein Ölheizofen mit Verdampfungsbrenner oder eine Ölfeuerungsanlage mit Zerstäubungsbrenner in einem Maschinenraum aufgestellt, muss die Luftzufuhr für das Heizgerät und die Motoren so beschaffen sein, dass das Heizgerät und die Motoren unabhängig voneinander, einwandfrei und sicher arbeiten können. Erforderlichenfalls ist eine getrennte Luftzufuhr vorzusehen. Die Aufstellung muss so erfolgen, dass eine eventuell aus dem Feuerraum zurückschlagende Flamme keine anderen Teile der Einrichtung des Maschinenraums erreichen kann.

Artikel 13.04 Ölheizöfen mit Verdampfungsbrennern

1. Ölheizöfen mit Verdampfungsbrennern müssen ohne Zuhilfenahme einer anderen brennbaren Flüssigkeit angezündet werden können. Sie müssen über einer Metallwanne befestigt sein, die die ölführenden Teile erfasst und eine Randhöhe von mindestens 20 mm und ein Fassungsvermögen von mindestens 2 Litern hat.

2. Bei in Maschinenräumen aufgestellten Ölheizöfen mit Verdampfungsbrennern muss die Metallwanne nach Nummer 1 eine Randhöhe von mindestens 200 mm haben. Die Unterkante des Verdampfungsbrenners muss über dem Wannenrand liegen. Die Randhöhe muss außerdem mindestens 100 mm über den Flurplatten liegen.

3. Ölheizöfen mit Verdampfungsbrennern müssen geeignete Ölregler haben, die für die jeweils gewählte Einstellung einen praktisch gleich bleibenden Öldurchfluss zum Brenner gewährleisten und die bei einem etwaigen Verlöschen der Flamme jedes Auslaufen von Brennstoff verhindern. Als geeignet gelten Ölregler, die auch bei Erschütterungen und Neigungen bis 12° einwandfrei arbeiten und die außer mit einem Schwimmer zur Niveauregulierung

  1. mit einem zweiten Schwimmer versehen sind, der bei Überschreiten des zulässigen Ölniveaus die Brennstoffzufuhr sicher und zuverlässig schließt oder
  2. mit einem Überlaufrohr versehen sind, wenn die Ölauffangwanne mindestens den Inhalt des Verbrauchstanks fassen kann.

4. Ist der Brennstofftank vom Ölheizofen mit Verdampfungsbrenner getrennt aufgestellt,

  1. darf er nicht höher angebracht sein, als in den Betriebsvorschriften des Geräteherstellers angegeben ist;
  2. muss er gegen unzulässige Erwärmung geschützt angebracht sein;
  3. muss die Brennstoffzufuhr von Deck aus unterbrochen werden können.

5. Rauchrohre für Ölheizöfen mit Verdampfungsbrennern mit natürlichem Zug müssen mit Einrichtungen zur Verhinderung von Zugumkehr versehen sein.

Artikel 13.05 Ölfeuerungsanlagen mit Zerstäubungsbrennern

Ölfeuerungsanlagen mit Zerstäubungsbrennern müssen insbesondere folgenden Anforderungen entsprechen:

  1. Vor Beginn der Ölzufuhr muss eine ausreichende Durchlüftung des Feuerraumes sichergestellt sein;
  2. die Brennstoffzufuhr muss thermostatisch geregelt werden;
  3. die Zündung muss elektrisch oder mit Zündbrennern erfolgen;
  4. eine Flammenüberwachungseinrichtung muss vorhanden sein, die bei Erlöschen der Flamme die Brennstoffzufuhr abstellt;
  5. der Hauptschalter muss außerhalb des Aufstellraumes an einer leicht zugänglichen Stelle angebracht sein.

Artikel 13.06 Luftheizgeräte

Luftheizgeräte, bei denen die Heizluft unter Druck um eine Brennkammer zu einem Verteilersystem oder Raum geführt wird, müssen folgenden Anforderungen entsprechen:

  1. Wird der Brennstoff unter Druck zerstäubt, muss die Zufuhr der Verbrennungsluft durch ein Gebläse erfolgen.
  2. Bevor der Brenner gezündet werden kann, muss die Brennkammer gut gelüftet sein. Dies kann auch durch Nachlauf des Verbrennungsluftgebläses erfolgen.
  3. Die Brennstoffzufuhr muss automatisch geschlossen werden,

    wenn das Feuer erlischt;

    keine ausreichende Verbrennungsluftzufuhr vorhanden ist;

    die geheizte Luft eine vorher eingestellte Temperatur überschreitet; oder

    die Stromversorgung der Sicherheitseinrichtungen ausfällt;

    In diesen Fällen darf nach dem Schließen der Brennstoffzufuhr diese nicht selbsttätig wieder einsetzen.


  4. Gebläse für Verbrennungs- und Heizluft müssen außerhalb des Raumes, in dem das Heizgerät aufgestellt ist, abgeschaltet werden können.
  5. Wird die Heizluft von außen angesaugt, müssen die Ansaugöffnungen möglichst hoch über Deck liegen. Deren Ausführung muss sprühwasser- und wetterdicht sein.
  6. Heizluftleitungen müssen aus Metall gefertigt sein.
  7. Austrittsöffnungen der Heizluft dürfen nicht völlig geschlossen werden können.
  8. Der bei einer Leckage austretende Brennstoff darf sich nicht bis in die Heizluftleitungen ausbreiten können.
  9. Luftheizgeräte dürfen ihre Heizluft nicht aus einem Maschinenraum ansaugen können.

Artikel 13.07 Heizung mit festen Brennstoffen

1. Heizgeräte, die mit festen Brennstoffen betrieben werden, müssen so auf einem Blech mit aufgebördeltem Rand stehen, dass glühende Brennstoffe oder heiße Asche nicht über das Blech hinausfallen können.

Dies ist nicht erforderlich in Räumen, die aus nicht brennbaren Werkstoffen gebaut und ausschließlich für die Unterbringung eines Heizkessels bestimmt sind.

2. Mit festen Brennstoffen beheizte Kessel müssen mit thermostatischen Reglern versehen sein, die die zur Verbrennung erforderliche Luftzufuhr regeln.

3. In der Nähe jedes Heizgerätes muss ein Mittel zur leichten Ablöschung der Asche vorhanden sein.

Kapitel 14
Flüssiggasanlagen für Haushaltszwecke

Artikel 14.01 Allgemeines

1. Flüssiggasanlagen umfassen im Wesentlichen eine Behälteranlage mit einem oder mehreren Behältern, einen oder mehrere Druckregler, ein Verteilungsnetz und Verbrauchsgeräte.

Ersatz- und Leerbehälter außerhalb der Behälteranlage sind nicht als Teile einer Flüssiggasanlage anzusehen. Für sie gilt Artikel 14.05 entsprechend.

2. Die Anlagen dürfen nur mit handelsüblichem Propan betrieben werden.

Artikel 14.02 Anlagen

1. Flüssiggasanlagen müssen in allen Teilen für den Betrieb mit Propan geeignet und nach den Regeln der Technik ausgeführt und eingebaut sein.

2. Flüssiggasanlagen dürfen nur Haushaltszwecken in den Wohnungen und im Steuerhaus sowie den entsprechenden Zwecken auf Fahrgastschiffen dienen.

3. An Bord dürfen mehrere getrennte Flüssiggasanlagen vorhanden sein. Durch einen Laderaum oder festen Tank getrennte Wohnungen dürfen nicht von derselben Flüssiggasanlage versorgt werden.

4. Im Maschinenraum darf sich kein Teil der Flüssiggasanlage befinden.

Artikel 14.03 Behälter

1. Es sind nur Behälter mit einer Füllmasse von 5 bis 35 kg zulässig. Für Fahrgastschiffe kann die Untersuchungskommission Behälter mit größerer Füllmasse zulassen.

2. Die Behälter müssen den amtlichen Stempel zum Zeichen der Abnahme aufgrund der vorgeschriebenen Prüfungen tragen.

Artikel 14.04 Unterbringung und Einrichtung der Behälteranlagen

1. Behälteranlagen müssen an Deck in einem freistehenden oder eingebauten Schrank außerhalb der Wohnung so aufgestellt sein, dass der Verkehr an Bord nicht behindert wird. Sie dürfen nicht am vorderen oder achteren Schanzkleid aufgestellt sein. Der Schrank darf nur dann in Decksaufbauten eingebaut sein, wenn er zu diesen gasdicht ist und sich nur von der Außenseite der Aufbauten her öffnen lässt. Er muss so angeordnet sein, dass die Rohrleitungen zu den Verbrauchsstellen so kurz wie möglich sind.

Es dürfen nur so viele Behälter zur gleichzeitigen Entnahme angeschlossen sein, wie es die Verbrauchsanlage erfordert. Mehrere Behälter dürfen nur unter Verwendung eines Umschalt- oder Zuschaltventils angeschlossen sein. Je Behälteranlage dürfen bis zu vier Behälter angeschlossen werden. Einschließlich der Ersatzbehälter dürfen sich je Anlage nicht mehr als sechs Behälter an Bord befinden.

Auf Fahrgastschiffen mit Fahrgastküchen oder -kantinen können bis zu sechs Behälter angeschlossen werden. Einschließlich der Ersatzbehälter dürfen sich je Anlage nicht mehr als neun Behälter an Bord befinden.

Der Druckregler, oder bei zweistufiger Regelung der Druckregler der ersten Stufe, muss sich in demselben Schrank befinden wie die angeschlossenen Behälter und fest eingebaut sein.

2. Behälteranlagen sind so anzuordnen, dass im Falle einer Undichtigkeit entweichendes Gas aus dem Schrank ins Freie treten und nicht in das Schiffsinnere dringen oder mit einer Zündquelle in Berührung kommen kann.

3. Schränke müssen aus schwer entflammbarem Werkstoff hergestellt und durch Öffnungen am unteren und oberen Teil eine ausreichende Lüftung sicherstellen. Die Behälter müssen in den Schränken stehend aufgestellt und gegen Umfallen gesichert sein.

4. Schränke müssen so beschaffen und aufgestellt sein, dass die Temperatur der Behälter 50 °C nicht übersteigen kann.

5. An der Außenseite der Schränke muss der Hinweis "Flüssiggas" und ein Symbol für "Feuer, offenes Licht und Rauchen verboten" gemäß Bild 2 der Anlage I mit einem Durchmesser von mindestens 10 cm angebracht sein.

Artikel 14.05 Ersatz- und Leerbehälter

Ersatz- und Leerbehälter, die sich nicht in der Behälteranlage befinden, müssen außerhalb der Wohnung und des Steuerhauses in einem Schrank nach Artikel 14.04 gelagert sein.

Artikel 14.06 Druckregler

1. Verbrauchsgeräte dürfen mit den Behältern nur mittels eines Verteilungsnetzes verbunden sein, das mit einem oder mehreren Druckreglern versehen ist, die den Gasdruck auf den Gebrauchsdruck herabsetzen. Die Herabsetzung kann in einer oder in zwei Stufen geschehen. Alle Druckregler müssen auf einen bestimmten Druck nach Artikel 14.07 fest eingestellt sein.

2. In oder hinter dem letzten Druckregler muss eine Schutzvorrichtung eingebaut oder angebracht sein, die die Verbrauchsleitung bei Versagen des Reglers selbsttätig gegen Druckanstieg sichert. Es muss sichergestellt sein, dass im Falle einer Undichtigkeit aus der Schutzvorrichtung entweichendes Gas ins Freie treten und nicht in das Schiffsinnere dringen oder mit einer Zündquelle in Berührung kommen kann; erforderlichenfalls muss für diesen Zweck eine besondere Rohrleitung eingebaut sein.

3. Sicherheitsventile sowie Abblasleitungen müssen gegen Eindringen von Wasser geschützt sein.

Artikel 14.07 Druck

1. Bei zweistufiger Regelung darf der mittlere Druck höchstens 2,5 bar über dem atmosphärischen Druck liegen.

2. Der Druck beim Austritt aus dem letzten Druckregler darf höchstens 0,05 bar über dem atmosphärischen Druck mit 10 % Toleranz liegen.

Artikel 14.08 Rohr- und Schlauchleitungen

1. Leitungen müssen aus fest verlegten Stahl- oder Kupferrohren bestehen.

Behälteranschlussleitungen müssen jedoch aus für Propan geeigneten Hochdruckschläuchen oder Rohrspiralen bestehen. Nicht fest eingebaute Verbrauchsgeräte dürfen mit geeigneten Schläuchen von höchstens 1 m Länge angeschlossen sein.

2. Leitungen müssen allen an Bord unter gewöhnlichen Betriebsbedingungen auftretenden Beanspruchungen, insbesondere hinsichtlich Korrosion und Festigkeit, genügen und nach Art und Anordnung eine ausreichende Versorgung der Verbrauchsgeräte bezüglich Menge und Druck sicherstellen.

3. Rohrleitungen sollen möglichst wenige Verbindungen aufweisen. Rohrleitungen und Verbindungen müssen gasdicht sein und ihre Dichtigkeit bei allen auftretenden Schwingungen und Dehnungen beibehalten.

4. Rohrleitungen müssen gut zugänglich verlegt, sachgemäß befestigt und überall da geschützt sein, wo die Gefahr von Stößen oder Reibungen besteht, insbesondere bei Durchführungen durch Stahlschotte oder Metallwände. Stahlrohre müssen allseitig mit Korrosionsschutz versehen sein.

5. Schlauchleitungen und ihre Verbindungen müssen allen an Bord unter normalen Betriebsbedingungen auftretenden Beanspruchungen genügen. Sie müssen ferner so verlegt sein, dass sie spannungsfrei sind, nicht unzulässig erwärmt und auf ihrer ganzen Länge kontrolliert werden können.

Artikel 14.09 Verteilungsnetz

1. Das gesamte Verteilungsnetz muss durch ein jederzeit leicht und schnell erreichbares Hauptabsperrventil abgesperrt werden können.

2. Jedes Verbrauchsgerät ist an eine eigene Zweigleitung anzuschließen, die durch ein Absperrorgan für sich absperrbar sein muss.

3. Absperrventile müssen gegen Witterungseinflüsse und Stöße geschützt angebracht sein.

4. Hinter jedem Druckregler muss ein Prüfanschluss vorhanden sein. Mittels einer Absperrvorrichtung muss sichergestellt sein, dass der Druckregler bei der Prüfung nicht dem Prüfdruck ausgesetzt wird.

Artikel 14.10 Verbrauchsgeräte und deren Aufstellung

1. Es dürfen nur Verbrauchsgeräte eingebaut sein, die in einem Mitgliedstaat der Gemeinschaft für Propan zugelassen sind. Sie müssen mit Vorrichtungen versehen sein, die ein Ausströmen unverbrannten Gases bei Erlöschen der Betriebs- oder der Zündflamme wirksam verhindern.

2. Verbrauchsgeräte müssen so aufgestellt und angeschlossen sein, dass sie nicht umfallen oder unbeabsichtigt verschoben werden können und ein unbeabsichtigtes Abreißen von der Anschlussleitung nicht möglich ist.

3. Heizgeräte, Warmwasserbereiter und Kühlschränke müssen an eine ins Freie führende Abgasleitung angeschlossen sein.

4. Verbrauchsgeräte dürfen im Steuerhaus nur dann aufgestellt sein, wenn es so gebaut ist, dass entweichendes Gas nicht in die tiefer liegenden Räume des Fahrzeuges, insbesondere bei Durchführungen von Steuerungsanlagen in den Maschinenraum eindringen kann.

5. Verbrauchsgeräte dürfen in Schlafräumen nur dann aufgestellt sein, wenn die Verbrennung von der Raumluft unabhängig erfolgt.

6. Verbrauchsgeräte mit von der Raumluft abhängiger Verbrennung müssen in einem genügend großen Raum aufgestellt sein.

Artikel 14.11 Lüftung und Ableitung der Abgase

1. Die Lüftung der Räume, in denen von der Raumluft abhängige Verbrauchsgeräte aufgestellt sind, muss durch hinreichend große Zu- und Abluftöffnungen, mindestens jedoch von je 150 cm2 freiem Querschnitt sichergestellt sein.

2. Lüftungsöffnungen dürfen keine Schließvorrichtungen aufweisen und nicht zu Schlafräumen führen.

3. Abgasanlagen müssen so ausgeführt sein, dass die Abgase einwandfrei abgeführt werden. Sie müssen betriebssicher und aus nicht brennbaren Werkstoffen gebaut sein. Ventilatoren zur Raumbelüftung dürfen die Abgasanlagen nicht nachteilig beeinflussen.

Artikel 14.12 Bedienungs- und Sicherheitsvorschriften

An geeigneter Stelle an Bord muss eine Bedienungsanleitung angebracht sein; sie muss mindestens folgende Hinweise enthalten:

"Die Absperrventile der Behälter, die nicht an das Verteilungsnetz angeschlossen sind, müssen geschlossen sein, selbst wenn die Behälter als leer gelten."

"Die Schläuche sind zu ersetzen, sobald es ihr Zustand erfordert."

"Sämtliche Verbrauchsgeräte müssen angeschlossen oder die betreffenden Zuleitungen dichtgesetzt sein."

Artikel 14.13 Prüfung 12

Flüssiggasanlagen sind von einem Sachverständigen daraufhin zu prüfen, ob die Anlage den Anforderungen dieses Kapitels entspricht:

  1. vor der ersten Inbetriebnahme,
  2. vor der Wiederinbetriebnahme nach einer wesentlichen Änderung oder Instandsetzung und
  3. bei jeder Erneuerung der Bescheinigung nach Artikel 14.15.

Über die Prüfung ist eine vom Sachverständigen unterzeichnete Bescheinigung auszustellen, aus der das Datum der Prüfung ersichtlich ist. Der Untersuchungskommission ist hiervon eine Kopie vorzulegen.

Artikel 14.14 Prüfbedingungen 12

Die Anlage ist unter folgenden Bedingungen zu prüfen:

1. Rohrleitungen unter mittlerem Druck zwischen der Absperrvorrichtung nach Artikel 14.09 Nummer 4 des ersten Druckreglers und den Absperrventilen vor dem letzten Druckregler:

  1. Druckprüfung mit Luft, inertem Gas oder Flüssigkeit unter einem Druck von 20 bar über atmosphärischem Druck;
  2. Dichtigkeitsprüfung mit Luft oder inertem Gas unter einem Druck von 3,5 bar über atmosphärischem Druck.

2. Rohrleitungen unter Gebrauchsdruck zwischen der Absperrvorrichtung nach Artikel 14.09 Nummer 4 des einzigen oder des letzten Druckreglers und den Absperrventilen vor den Verbrauchsgeräten:

Dichtigkeitsprüfung mit Luft oder inertem Gas unter einem Druck von 1 bar über atmosphärischem Druck.

3. Leitungen zwischen der Absperrvorrichtung nach Artikel 14.09 Nummer 4 des einzigen oder des letzten Druckreglers und den Bedienungsarmaturen der Verbrauchsgeräte:

Dichtigkeitsprüfung unter einem Druck von 0,15 bar über atmosphärischem Druck.

4. Bei den Prüfungen nach Nummer 1 Buchstabe b sowie den Nummern 2 und 3 gelten die Leitungen als dicht, wenn nach einer genügenden Wartezeit für den  Temperaturausgleich der Prüfdruck während der anschließenden Prüfdauer von 10 Minuten nicht fällt.

5. Behälteranschlüsse, Leitungsverbindungen und Armaturanschlüsse, die unter Behälterdruck stehen, sowie der Anschluss des Reglers an die Verbrauchsleitung:

Dichtigkeitsprüfung unter Betriebsdruck mit einem schaumbildenden Mittel.

6. Verbrauchsgeräte sind bei Nennbelastung in Betrieb zu nehmen und auf ordnungsgemäßes, störungsfreies Brennen bei verschiedenen Einstellungen zu prüfen.

Zündsicherungen sind auf einwandfreie Wirkungsweise zu überprüfen.

7. Nach der Prüfung nach Nummer 6 ist jedes Verbrauchsgerät, das an eine Abgasleitung angeschlossen ist, nach einer Betriebszeit von fünf Minuten unter Nennbelastung bei geschlossenen Fenstern und Türen und bei Betrieb der Lüftungseinrichtungen daraufhin zu prüfen, ob an der Strömungssicherung Abgas austritt.

Tritt nicht nur vorübergehend Abgas aus, ist die Ursache unverzüglich festzustellen. Das Verbrauchsgerät darf zur Benutzung nicht freigegeben werden, ehe alle Mängel behoben sind.

Artikel 14.15 Bescheinigung 12

1. Die Übereinstimmung jeder Flüssiggasanlage mit diesem Kapitel ist im Gemeinschaftszeugnis zu bescheinigen.

2. Diese Bescheinigung wird im Anschluss an die Abnahme nach Artikel 14.13 von der Untersuchungskommission ausgestellt.

3. Die Gültigkeitsdauer der Bescheinigung beträgt höchstens drei Jahre. Einer Erneuerung muss eine neue Abnahme nach Artikel 14.13 vorausgehen.

Ausnahmsweise kann die Untersuchungskommission auf begründeten Antrag des Eigners oder seines Bevollmächtigten die Gültigkeit der Bescheinigung um höchstens drei Monate verlängern, ohne dass eine Prüfung nach Artikel 14.13 vorausgehen muss. Diese Verlängerung ist in das Gemeinschaftszeugnis einzutragen.

Kapitel 14a 12
Bordkläranlagen für Fahrgastschiffe

Artikel 14a.01 Begriffsbestimmungen

Im Sinne dieses Kapitels gilt als:

  1. 'Bordkläranlage' eine Kläranlage zur Abwasserreinigung in kompakter Bauweise für an Bord anfallende häusliche Abwassermengen;
  2. 'Typgenehmigung' die Entscheidung, mit der die zuständige Behörde bestätigt, dass eine Bordkläranlage den technischen Anforderungen dieses Kapitels genügt;
  3. 'Sonderprüfung' das Verfahren nach Artikel 14a.11, durch das die zuständige Behörde sicherstellt, dass die in einem Fahrzeug betriebene Bordkläranlage den Anforderungen dieses Kapitels genügt;
  4. 'Hersteller' die gegenüber der zuständigen Behörde für alle Belange des Typgenehmigungsverfahrens und die Konformität der Produktion verantwortliche Person oder Stelle. Diese Person oder Stelle muss nicht an allen Stufen der Konstruktion der Bordkläranlage beteiligt sein. Wird die Bordkläranlage erst nach ihrer ursprünglichen Fertigung durch entsprechende Veränderungen und Ergänzungen für die Verwendung auf einem Fahrzeug im Sinne dieses Kapitels hergerichtet, gilt die Person oder Stelle als Hersteller, die die Veränderungen oder Ergänzungen vorgenommen hat;
  5. 'Beschreibungsbogen' das Dokument nach Anlage VI Teil II, in dem die vom Antragsteller zu liefernden Informationen aufgeführt sind;
  6. 'Beschreibungsmappe' die Gesamtheit der Daten, Zeichnungen, Fotografien und sonstiger Dokumente, die der Antragsteller dem technischen Dienst oder der zuständigen Behörde nach den Anforderungen im Beschreibungsbogen einzureichen hat;
  7. 'Beschreibungsunterlagen' die Beschreibungsmappe zuzüglich aller Prüfberichte und sonstiger Dokumente, die der technische Dienst oder die zuständige Behörde in Ausübung ihrer Funktionen der Beschreibungsmappe beigefügt haben;
  8. 'Typgenehmigungsbogen' das nach Anlage VI Teil III erstellte Dokument, mit dem die zuständige Behörde die Typgenehmigung bescheinigt;
  9. 'Bordkläranlagenparameterprotokoll' das nach Anlage VI Teil VIII erstellte Dokument, in dem alle Parameter, einschließlich der Bauteile (Komponenten) und Einstellungen der Bordkläranlage, die das Niveau der Abwasserreinigung beeinflussen, einschließlich deren Änderungen, festgehalten sind;
  10. 'Anleitung des Herstellers zur Kontrolle der für die Abwasserreinigung relevanten Komponenten und Parameter der Bordkläranlage' das nach Artikel 14a.11 Nummer 4 zu Zwecken der Durchführung der Sonderprüfungen erstellte Dokument;
  11. 'häusliches Abwasser' Abwasser aus Küchen, Essräumen, Waschräumen und Waschküchen sowie Fäkalwasser;
  12. 'Klärschlamm' Rückstände, die bei Betrieb einer Bordkläranlage an Bord des Fahrzeugs entstehen.

Artikel 14a.02 Allgemeine Bestimmungen

(1) Dieses Kapitel gilt für alle Bordkläranlagen, die auf Fahrgastschiffen eingebaut sind.

(2) ...

  1. Bordkläranlagen müssen bei der Typprüfung die Grenzwerte der Tabelle 1 einhalten:

    Tabelle 1: Während der Typprüfung im Ablauf der Bordkläranlage (Testanlage) einzuhaltende Grenzwerte

    Parameter Konzentration Probenahmeart
    Biochemischer Sauerstoffbedarf (BSB 5 ) ISO 5815-1 und 5815-2:20031 20 mg/l 24-h-Mischprobe, homogenisiert
    25 mg/l Stichprobe, homogenisiert
    Chemischer Sauerstoffbedarf (CSB)2 ISO 6060:19891 100 mg/l 24-h-Mischprobe, homogenisiert
    125 mg/l Stichprobe, homogenisiert
    Gesamter organisch gebundener Kohlenstoff (TOC) EN 1484:19971 35 mg/l 24-h-Mischprobe, homogenisiert
    45 mg/l Stichprobe, homogenisiert
    1) Die Mitgliedstaaten können gleichwertige Verfahren anwenden.

    2) Anstatt des Chemischen Sauerstoffbedarfs (CSB) kann auch der gesamte organisch gebundene Kohlenstoff (TOC) für die Typprüfung herangezogen werden.
  2. Im Betrieb sind die Überwachungswerte nach Tabelle 2 einzuhalten

    Tabelle 2: Während des Betriebes an Bord von Fahrgastschiffen im Ablauf der Bordkläranlage einzuhaltende Überwachungswerte

    Parameter Konzentration Probenahmeart
    Biochemischer Sauerstoffbedarf (BSB 5) ISO 5815-1 und 5815-2:20031 25 mg/l Stichprobe, homogenisiert
    Chemischer Sauerstoffbedarf (CSB)2 ISO 6060:19891 125 mg/l Stichprobe, homogenisiert
    150 mg/l Stichprobe
    Gesamter organisch gebundener Kohlenstoff (TOC) EN 1484:19971 45 mg/l Stichprobe, homogenisiert
    1) Die Mitgliedstaaten können gleichwertige Verfahren anwenden.

    2) Anstatt des Chemischen Sauerstoffbedarfs (CSB) kann auch der gesamte organisch gebundene Kohlenstoff (TOC) für die Typprüfung herangezogen werden.
  3. Die jeweiligen Werte der Tabellen 1 und 2 dürfen in der Stichprobe nicht überschritten werden.

(3) Verfahren unter Einsatz von chlorhaltigen Mitteln sind nicht zugelassen.

Ebenso unzulässig ist es, häusliche Abwässer zu verdünnen, um auf diese Art eine Reduzierung der spezifischen Belastung und dadurch auch eine Entsorgung zu ermöglichen.

(4) Für die Speicherung, Frischhaltung (sofern erforderlich) und Abgabe des Klärschlamms sind ausreichende Vorkehrungen zu treffen. Hierzu gehört auch ein Managementplan für die Klärschlämme.

(5) Die Einhaltung der Grenzwerte nach Nummer 2 Tabelle 1 wird durch eine Typprüfung bestätigt und durch eine Typgenehmigung festgestellt. Die Typgenehmigung wird in einem Typgenehmigungsbogen bescheinigt. Der Eigner oder sein Bevollmächtigter hat dem Antrag auf Untersuchung nach Artikel 2.02 eine Kopie des Typgenehmigungsbogens beizufügen. Eine Kopie des Typgenehmigungsbogens und des Bordkläranlagenparameterprotokolls sind an Bord mitzuführen.

(6) Nach dem Einbau der Bordkläranlage an Bord wird vom Hersteller vor Aufnahme des Regelbetriebs eine Funktionsprüfung durchgeführt. Die Bordkläranlage ist mit folgenden Angaben unter Nummer 52 in das Gemeinschaftszeugnis einzutragen:

  1. Name,
  2. Typgenehmigungsnummer,
  3. Seriennummer und
  4. Baujahr.

(7) Nach jeder wesentlichen Änderung einer Bordkläranlage, die sich auf die Abwassereinigung auswirkt, muss stets eine Sonderprüfung nach Artikel 14a.11 Nummer 3 durchgeführt werden.

(8) Die zuständige Behörde kann sich zur Erfüllung von Aufgaben nach diesem Kapitel eines technischen Dienstes bedienen.

(9) Zur Sicherung der einwandfreien Funktionsfähigkeit ist die Bordkläranlage nach den Herstellerangaben regelmäßig zu warten. Ein entsprechender Wartungsnachweis ist an Bord mitzuführen.

Artikel 14a.03 Antrag auf Typgenehmigung

(1) Ein Antrag auf Typgenehmigung für einen Bordkläranlagentyp ist vom Hersteller bei der zuständigen Behörde zu stellen. Dem Antrag sind eine Beschreibungsmappe nach Artikel 14a.01 Nummer 6 und der Entwurf eines Bordkläranlagenparameterprotokolls nach Artikel 14a.01 Nummer 9 sowie der Entwurf einer Anleitung des Herstellers zur Kontrolle der für die Abwasserreinigung relevanten Komponenten und Parameter des Bordkläranlagentyps nach Artikel 14a.01 Nummer 10 beizufügen. Der Hersteller hat für die Typprüfung den Prototyp einer Bordkläranlage vorzuführen.

(2) Stellt die zuständige Behörde im Fall eines Antrags auf Typgenehmigung für einen Bordkläranlagentyp fest, dass der eingereichte Antrag hinsichtlich des vorgestellten Prototyps der Bordkläranlage für die im Beschreibungsbogen gemäss Anlage VI Teil II Beilage 1 beschriebenen Merkmale dieses Typs von Bordkläranlagen nicht repräsentativ ist, so ist ein anderer und gegebenenfalls ein zusätzlicher, von der zuständigen Behörde zu bezeichnender Prototyp zur Genehmigung nach Nummer 1 bereitzustellen.

(3) Ein Antrag auf Typgenehmigung für einen Bordkläranlagentyp darf nicht bei mehr als einer zuständigen Behörde gestellt werden. Für jeden zu genehmigenden Bordkläranlagentyp ist ein gesonderter Antrag zu stellen.

Artikel 14a.04 Typgenehmigungsverfahren

(1) Die zuständige Behörde, bei der der Antrag gestellt wird, erteilt die Typgenehmigung für den Bordkläranlagentyp, der den Beschreibungen in der Beschreibungsmappe entspricht und den Anforderungen dieses Kapitels genügt. Die Erfüllung dieser Anforderungen wird gemäß Anlage VII geprüft.

(2) Die zuständige Behörde füllt für jeden Bordkläranlagentyp, für den sie eine Typgenehmigung ausstellt, alle

einschlägigen Teile des Typgenehmigungsbogens aus, dessen Muster in Anlage VI Teil III enthalten ist; sie erstellt oder prüft das Inhaltsverzeichnis zu den Beschreibungsunterlagen. Typgenehmigungsbogen sind nach dem Verfahren in Anlage VI Teil IV zu nummerieren. Der ausgefüllte Typgenehmigungsbogen und seine Anlagen sind dem Antragsteller zuzustellen.

(3) Erfüllt die zu genehmigende Bordkläranlage ihre Funktion oder hat sie spezifische Eigenschaften nur in Verbindung mit anderen Teilen des Fahrzeugs, in das sie eingebaut werden soll, und kann aus diesem Grund die Einhaltung einer oder mehrerer Anforderungen nur geprüft werden, wenn die zu genehmigende Bordkläranlage mit anderen echten oder simulierten Fahrzeugteilen zusammen betrieben wird, so ist der Geltungsbereich der Typgenehmigung für diese Bordkläranlage entsprechend einzuschränken. Im Typgenehmigungsbogen für einen Bordkläranlagentyp sind in solchen Fällen alle Einschränkungen seiner Verwendung sowie sämtliche Einbauvorschriften aufzuführen.

(4) Jede zuständige Behörde übermittelt

  1. den übrigen zuständigen Behörden bei jeder Änderung die Liste der Bordkläranlagentypen (mit den Einzelheiten gemäß Anlage VI Teil V), deren Genehmigung sie in dem betreffenden Zeitraum erteilt, verweigert oder entzogen hat;
  2. auf Ersuchen einer anderen zuständigen Behörde
    1. eine Kopie des Typgenehmigungsbogens, mit oder ohne Beschreibungsunterlagen, für jeden Bordkläranlagentyp, dessen Genehmigung sie erteilt, verweigert oder entzogen hat, und gegebenenfalls
    2. die Liste der Bordkläranlagen, die entsprechend den erteilten Typgenehmigungen hergestellt wurden, im Einklang mit Artikel 14a.06 Nummer 3, die die Einzelheiten nach Anlage VI Teil VI enthält.

(5) Jede zuständige Behörde übermittelt der Kommission jährlich und zusätzlich dazu bei Erhalt eines entsprechenden Antrags eine Kopie des Datenblatts nach Anlage VI Teil VII über die Bordkläranlagentypen, für die seit der letzten Benachrichtigung eine Genehmigung erteilt worden ist.

Artikel 14a.05 Änderung von Typgenehmigungen

(1) Die zuständige Behörde, die die Typgenehmigung erteilt hat, ergreift die erforderlichen Maßnahmen, um sicherzustellen, dass ihr jede Änderung der in den Beschreibungsunterlagen erwähnten Einzelheiten mitgeteilt wird.

(2) Der Antrag auf eine Änderung oder Erweiterung einer Typgenehmigung ist ausschließlich an die zuständige Behörde zu stellen, die die ursprüngliche Typgenehmigung erteilt hat.

(3) Sind in den Beschreibungsunterlagen beschriebene Merkmale der Bordkläranlage geändert worden, so stellt die zuständige Behörde Folgendes aus:

  1. soweit erforderlich, korrigierte Seiten der Beschreibungsunterlagen, wobei sie jede einzelne Seite so kennzeichnet, dass die Art der Änderung und das Datum der Neuausgabe deutlich ersichtlich sind. Bei jeder Neuausgabe von Seiten ist das Inhaltsverzeichnis zu den Beschreibungsunterlagen (das dem Typgenehmigungsbogen als Anlage beigefügt ist) entsprechend auf den neuesten Stand zu bringen;
  2. einen revidierten Typgenehmigungsbogen (mit einer Erweiterungsnummer), sofern Angaben darin (mit Ausnahme der Beilagen) geändert wurden oder die Mindestanforderungen dieses Kapitels sich seit dem ursprünglichen Genehmigungsdatum geändert haben. Aus dem revidierten Genehmigungsbogen müssen der Grund für seine Änderung und das Datum der Neuausgabe klar hervorgehen.

Stellt die zuständige Behörde, die die Typgenehmigung erteilt hat, fest, dass wegen einer an den Beschreibungsunterlagen vorgenommenen Änderung neue Versuche oder Prüfungen gerechtfertigt sind, so unterrichtet sie hiervon den Hersteller und stellt die oben angegebenen Unterlagen erst nach der Durchführung erfolgreicher neuer Versuche oder Prüfungen aus.

Artikel 14a.06 Konformität

(1) An jeder in Übereinstimmung mit der Typgenehmigung hergestellten Bordkläranlage müssen die in Anlage VI Teil I festgelegten Kennzeichen, einschließlich der Typgenehmigungsnummer, vom Hersteller angebracht sein.

(2) Enthält die Typgenehmigung Einschränkungen der Verwendung nach Artikel 14a.04 Nummer 3, so müssen jeder hergestellten Einheit detaillierte Angaben über diese Einschränkungen und sämtliche Einbauvorschriften vom Hersteller beigefügt sein.

(3) Der Hersteller übermittelt auf Anforderung der zuständigen Behörde, die die Typgenehmigung erteilt hat, binnen 45 Tagen nach Ablauf jedes Kalenderjahres und sofort nach jedem von der zuständigen Behörde angegebenen zusätzlichen Zeitpunkt eine Liste mit den Seriennummern aller Bordkläranlagen, die in Übereinstimmung mit den Anforderungen dieses Kapitels seit dem letzten Bericht oder seit dem Zeitpunkt, zu dem diese Bestimmungen erstmalig in Kraft getreten sind, hergestellt wurden. Auf dieser Liste müssen die Korrelationen zwischen den Seriennummern und den entsprechenden Bordkläranlagentypen und den Typgenehmigungsnummern angegeben werden. Außerdem muss die Liste besondere Informationen enthalten, wenn der Hersteller die Produktion eines typgenehmigten Bordkläranlagentyps einstellt. Falls die zuständige Behörde keine regelmäßige Übermittlung dieser Liste vom Hersteller verlangt, muss dieser die registrierten Daten für einen Zeitraum von mindestens 40 Jahren aufbewahren.

Artikel 14a.07 Anerkennung gleichwertiger Genehmigungen

Die Mitgliedstaaten können zur Verwendung im Rahmen der nationalen Binnenschifffahrt Typgenehmigungen von Bordkläranlagen anerkennen, die auf anderen Normen basieren. Diese Typgenehmigungen sind der Kommission zu notifizieren.

Artikel 14a.08 Kontrolle der Seriennummern

(1) Die zuständige Behörde, die eine Typgenehmigung erteilt, sorgt dafür, dass die Seriennummern der in Übereinstimmung mit den Anforderungen dieses Kapitels hergestellten Bordkläranlagen - erforderlichenfalls in Zusammenarbeit mit den anderen zuständigen Behörden - registriert und kontrolliert werden.

(2) Eine zusätzliche Kontrolle der Seriennummern kann in Verbindung mit der Kontrolle der Übereinstimmung der Produktion mit den Anforderungen nach Artikel 14a.09 erfolgen.

(3) Bezüglich der Kontrolle der Seriennummern teilen der Hersteller oder seine in den Mitgliedstaaten niedergelassenen Beauftragten der zuständigen Behörde auf Anforderung unverzüglich alle erforderlichen Informationen über seine/ihre Direktkäufer sowie die Seriennummern der Bordkläranlagen mit, die als nach Artikel 14a.06 Nummer 3 hergestellt gemeldet worden sind.

(4) Ist ein Hersteller nicht in der Lage, auf Ersuchen der zuständigen Behörde die in Artikel 14a.06 festgelegten Anforderungen einzuhalten, so kann die Genehmigung für den betreffenden Bordkläranlagentyp zurückgezogen werden. In einem solchen Fall wird das Informationsverfahren nach Artikel 14a.10 Nummer 4 angewandt.

Artikel 14a.09 Konformität der Produktion

(1) Die zuständige Behörde, die eine Typgenehmigung erteilt, vergewissert sich vorher - erforderlichenfalls in Zusammenarbeit mit den anderen zuständigen Behörden - dass geeignete Vorkehrungen getroffen wurden, um eine wirksame Kontrolle der Übereinstimmung der Produktion mit den Anforderungen der Anlage VI Teil I sicherzustellen.

(2) Die zuständige Behörde, die eine Typgenehmigung erteilt hat, vergewissert sich - erforderlichenfalls in Zusammenarbeit mit den anderen zuständigen Behörden - dass die in Nummer 1 genannten Vorkehrungen hinsichtlich der Bestimmungen der Anlage VI Teil I weiterhin ausreichen und jede nach den Anforderungen dieses Kapitels mit einer Typgenehmigungsnummer ausgestattete Bordkläranlage weiterhin der Beschreibung im Typgenehmigungsbogen und seinen Beilagen für den typgenehmigten Bordkläranlagentyp entspricht.

(3) Die zuständige Behörde kann vergleichbare Kontrollen anderer zuständiger Behörden als den Bestimmungen der Nummern 1 und 2 gleichwertig anerkennen.

Artikel 14a.10 Nichtübereinstimmung mit dem typgenehmigten Bordkläranlagentyp

(1) Eine Nichtübereinstimmung mit dem typgenehmigten Bordkläranlagentyp liegt vor, wenn Abweichungen von den Merkmalen im Typgenehmigungsbogen oder gegebenenfalls von den Beschreibungsunterlagen festgestellt werden, die von der zuständigen Behörde, die die Typgenehmigung erteilt hat, nicht nach Artikel 14a.05 Nummer 3 genehmigt worden sind.

(2) Stellt die zuständige Behörde, die eine Typgenehmigung erteilt hat, fest, dass Bordkläranlagen nicht mit dem Bordkläranlagentyp übereinstimmen, für den sie die Genehmigung erteilt hat, so ergreift sie die erforderlichen Maßnahmen, um sicherzustellen, dass die in Produktion befindlichen Bordkläranlagen wieder mit dem typgenehmigten Bordkläranlagentyp übereinstimmen. Die zuständige Behörde, die die mangelnde Übereinstimmung festgestellt hat, unterrichtet die anderen zuständigen Behörden und die Kommission von den getroffenen Maßnahmen, die bis zum Entzug der Typgenehmigung reichen können.

(3) Kann eine zuständige Behörde nachweisen, dass Bordkläranlagen, die mit einer Typgenehmigungsnummer versehen sind, nicht mit dem typgenehmigten Bordkläranlagentyp übereinstimmen, so kann sie von der zuständigen Behörde, die die Typgenehmigung erteilt hat, verlangen, dass der in Produktion befindliche Bordkläranlagentyp auf Übereinstimmung mit dem typgenehmigten Bordkläranlagentyp geprüft wird. Die hierzu notwendigen Maßnahmen sind binnen sechs Monaten nach dem Antragsdatum zu ergreifen.

(4) Die zuständigen Behörden unterrichten sich gegenseitig und die Kommission innerhalb eines Monats über jeden Entzug einer Typgenehmigung und über die Gründe hierfür.

Artikel 14a.11 Stichprobenmessung/Sonderprüfung

(1) Spätestens drei Monate nach der Inbetriebnahme des Fahrgastschiffes oder, bei nachträglichem Einbau der

Bordkläranlage, nach deren Einbau und der entsprechenden Funktionsprüfung nimmt die zuständige Behörde während des Betriebs des Fahrgastschiffes eine Stichprobe zur Prüfung der Einhaltung der in Artikel 14a.02 Nummer 2 Tabelle 2 aufgeführten Werte.

Die zuständige Behörde führt Kontrollen der Funktionsfähigkeit der Bordkläranlage mittels Stichprobenmessungen zur Prüfung der Einhaltung der in Artikel 14a.02 Nummer 2 Tabelle 2 aufgeführten Werte in unregelmäßigen Abständen durch.

Stellt die zuständige Behörde fest, dass die Werte der Stichprobenmessungen die Werte nach Artikel 14a.02 Nummer 2 Tabelle 2 nicht einhalten, kann sie verlangen:

  1. dass die Mängel der Bordkläranlage behoben werden, um einen ordnungsgemäßen Betrieb zu gewährleisten;
  2. dass die Übereinstimmung der Bordkläranlage mit der Typgenehmigung wiederhergestellt wird oder
  3. dass eine Sonderprüfung nach Nummer 3 durchgeführt wird.

Wurden die Mängel behoben und die Übereinstimmung der Bordkläranlage mit den Vorgaben der Typgenehmigung wiederhergestellt, kann die zuständige Behörde neue Stichprobenmessungen vornehmen.

Werden die Mängel nicht behoben oder wird die Übereinstimmung der Bordkläranlage mit den Vorgaben der Typgenehmigung nicht wiederhergestellt, versiegelt die zuständige Behörde die Bordkläranlage und informiert die Untersuchungskommission, die einen entsprechenden Eintrag in das Gemeinschaftszeugnis unter Nummer 52 macht.

(2) Die Messungen der Stichproben erfolgen nach den Spezifikationen in Artikel 14a.02 Nummer 2 Tabelle 2.

(3) Stellt die zuständige Behörde an der Bordkläranlage Auffälligkeiten fest, die auf eine Abweichung von der

Typgenehmigung hindeuten, führt die zuständige Behörde eine Sonderprüfung durch, um den aktuellen Zustand der Bordkläranlage in Bezug auf die im Bordkläranlagenparameterprotokoll spezifizierten Komponenten, die Kalibrierung und die Einstellung der Parameter der Bordkläranlage festzustellen.

Kommt die zuständige Behörde zu dem Ergebnis, dass die Bordkläranlage nicht mit dem typgenehmigten Bordkläranlagentyp übereinstimmt, kann sie

  1. verlangen, dass
    1. die Konformität der Bordkläranlage wiederhergestellt wird oder
    2. die Typgenehmigung gemäß Artikel 14a.05 entsprechend geändert wird, oder
  2. eine Messung gemäß der Prüfvorschrift nach Anlage VII anordnen.

Wird die Übereinstimmung nicht wiederhergestellt oder wird die Typgenehmigung nicht entsprechend geändert, oder wird aus den Messungen nach Buchstabe b ersichtlich, dass die in Artikel 14a.02 Nummer 2 Tabelle 1 festgelegten Grenzwerte nicht eingehalten werden, versiegelt die zuständige Behörde die Bordkläranlage und informiert die Untersuchungskommission, die einen entsprechenden Eintrag in das Gemeinschaftszeugnis unter Nummer 52 macht.

(4) Die Prüfungen nach Nummer 3 erfolgen anhand der Anleitung des Herstellers zur Kontrolle der für die Abwasserreinigung relevanten Komponenten und Parameter der Bordkläranlage. In dieser vom Hersteller zu erstellenden und von einer zuständigen Behörde zu genehmigenden Anleitung sind die für die Abwasserreinigung relevanten Komponenten sowie Einstellungen, Bemessungskriterien und Parameter spezifiziert, unter deren Verwendung bzw. Einhaltung von der fortwährenden Erfüllung der Werte nach Artikel 14a.02 Nummer 2 Tabellen 1 und 2 ausgegangen werden kann. Sie enthält zumindest die folgenden Angaben:

  1. die Angabe des Bordkläranlagentyps mit Verfahrensbeschreibung und die Angabe, ob Abwasserspeichertanks der Bordkläranlage vorzuschalten sind;
  2. eine Auflistung der für die Abwasserreinigung spezifischen Komponenten;
  3. angewendete Auslegungs- und Bemessungskriterien, Bemessungsvorgaben und Regelwerke;
  4. schematische Darstellung der Bordkläranlage mit eindeutigen Merkmalen zur Identifizierung der zugelassenen für die Abwasserreinigung relevanten Komponenten (z.B. auf den Komponenten befindliche Bauteilnummern).

(5) Die Wiederinbetriebnahme einer stillgelegten Bordkläranlage darf nur nach einer Sonderprüfung nach Nummer 3 Absatz 1 erfolgen.

Artikel 14a.12 Zuständige Behörden und technische Dienste

Die Mitgliedstaaten teilen der Kommission die Namen und Anschriften der zuständigen Behörden und technischen Dienste mit, die für die Durchführung von Aufgaben nach diesem Kapitel verantwortlich sind. Die technischen Dienste müssen der europäischen Norm über die allgemeinen Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien (EN ISO/IEC 17025: 2005 - 8) unter Beachtung der nachfolgenden Bedingungen genügen:

  1. Bordkläranlagenhersteller können nicht als technische Dienste anerkannt werden.
  2. Für die Zwecke dieses Kapitels kann ein technischer Dienst mit Zustimmung der zuständigen Behörde Einrichtungen außerhalb der eigenen Prüfstelle benutzen.

Kapitel 15
Sonderbestimmungen für Fahrgastschiffe

Artikel 15.01 Allgemeine Bestimmungen

1. Folgende Bestimmungen gelten nicht:

  1. Artikel 3.02 Nummer 1 Buchstabe b;
  2. Artikel 4.01 bis 4.03;
  3. Artikel 8.08 Nummer 2 Satz 2 und Nummer 7;
  4. Artikel 9.14 Nummer 3 Satz 2 bei Nennspannungen über 50 V.

2. Folgende Einrichtungen sind auf Fahrgastschiffen verboten:

  1. mit Flüssiggas und flüssigem Brennstoff betriebene Lampen nach Artikel 12.07 Nummer 3;
  2. Ölheizöfen mit Verdampfungsbrennern nach Artikel 13.04;
  3. Heizungen mit festen Brennstoffen nach Artikel 13.07;
  4. mit Dochtbrennern ausgerüstete Einrichtungen nach Artikel 13.02 Nummern 2 und 3; und
  5. Flüssiggasanlagen nach Kapitel 14.

3. Schiffe ohne eigenen Antrieb dürfen zur Beförderung von Fahrgästen nicht zugelassen werden.

4. Auf Fahrgastschiffen müssen Bereiche für die Nutzung durch Personen mit eingeschränkter Mobilität vorhanden sein, die den in diesem Kapitel genannten Bestimmungen entsprechen. Falls die Anwendung der in diesem Kapitel genannten Bestimmungen, die der Berücksichtigung der besonderen Sicherheitsbedürfnisse von Personen mit eingeschränkter Mobilität dienen, praktisch schwer ausführbar ist oder unzumutbar hohe Kosten verursacht, kann die Untersuchungskommission aufgrund von Empfehlungen nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren Abweichungen von diesen Vorschriften gestatten. Diese Abweichungen sind in das Gemeinschaftszeugnis einzutragen.

Artikel 15.02 Schiffskörper 12

1. Die Dicke der Außenhaut stählerner Fahrgastschiffe ist bei Untersuchungen nach Artikel 2.09 wie folgt festzulegen:

  1. Die Mindestdicke tmin der Boden-, Kimm- und Seitenbeplattung der Außenhaut von Fahrgastschiffen bestimmt sich nach dem größeren Wert der folgenden Formeln:

    t1min = 0,006 * a * √T [mm];

    t2min = f * 0,55 * √ LWL [mm]:

    In diesen Formeln bezeichnet

    f = den Wert 1 + 0,0013 (a - 500);

    a = den Längs- oder Querspantabstand [mm]; bei einem geringeren Spantabstand als 400 mm ist a = 400 mm zu setzen.

  2. Der sich nach Buchstabe a ergebende Mindestwert für die Plattendicke kann unterschritten werden, wenn der zulässige Wert auf Basis eines rechnerischen Nachweises für die genügende Festigkeit des Schiffskörpers (Längs- und Querfestigkeit sowie örtliche Festigkeit) festgelegt und bescheinigt ist.
  3. An keiner Stelle der Außenhaut darf der nach Buchstabe a oder b berechnete Wert 3 mm unterschreiten.
  4. Plattenerneuerungen sind durchzuführen, wenn Boden-, Kimm- oder Seitenplatten den Mindestwert nach Buchstabe a oder b in Verbindung mit Buchstabe c unterschritten haben.

2. Anzahl und Anordnung der Schotte ist so zu wählen, dass das Schiff im Leckfall nach Artikel 15.03 Nummern 7 bis 13 schwimmfähig bleibt. Jeder Teil der inneren Struktur, der die Wirksamkeit der Unterteilung des Schiffes beeinflusst, muss wasserdicht und so konstruiert sein, dass die Integrität der Unterteilung gewahrt bleibt.

3. Der Abstand des Kollisionsschotts vom vorderen Lot darf 0,04 LWL nicht unterschreiten und 0,04 LWL+ 2 m nicht überschreiten.

4. Ein Querschott darf mit einer Schottversetzung versehen sein, wenn alle Teile dieser Versetzung innerhalb des sicheren Bereichs liegen.

5. Die Schotte, die in der Leckrechnung nach Artikel 15.03 Nummern 7 bis 13 berücksichtigt werden, müssen wasserdicht und bis zum Schottendeck hochgeführt sein. Fehlt ein Schottendeck, müssen sie mindestens 20 cm über die Tauchgrenze hochgeführt sein.

6. Die Anzahl der Öffnungen in diesen Schotten muss so gering gehalten sein, wie es die Bauart und der ordnungsgemäße Betrieb des Schiffes zulassen. Öffnungen und Durchführungen dürfen die wasserdichte Funktion der Schotte nicht nachteilig beeinflussen.

7. Kollisionsschotte dürfen keine Öffnungen und keine Türen haben.

8. Schotte, die Maschinenräume von Fahrgasträumen oder Wohnräumen für Bordpersonal trennen, dürfen keine Türen haben.

9. Handbetätigte Türen in Schotten nach Nummer 5 ohne Fernbedienung sind nur außerhalb des Fahrgastbereichs zulässig. Sie müssen

  1. dauernd geschlossen bleiben und dürfen nur zum Durchgang kurzfristig geöffnet werden;
  2. schnell und sicher durch geeignete Vorrichtungen verschlossen werden können;
  3. auf beiden Seiten mit der Aufschrift versehen sein: "Tür unmittelbar nach Durchgang schließen".

10. Türen in Schotten nach Nummer 5, die langfristig geöffnet sind, müssen den folgenden Anforderungen genügen:

  1. Sie müssen an Ort und Stelle von beiden Seiten des Schotts und von einer gut zugänglichen Stelle oberhalb des Schottendecks geschlossen werden können.
  2. Nach einem fernbetätigten Schließen müssen sich die Türen an Ort und Stelle erneut öffnen und sicher schließen lassen. Der Schließvorgang darf insbesondere nicht durch Teppiche oder Fußleisten beeinträchtigt werden.
  3. Die Dauer des fernbetätigten Schließvorganges muss mindestens 30 Sekunden betragen und darf 60 Sekunden nicht überschreiten.
  4. Während des Schließvorgangs muss automatisch ein akustischer Alarm bei der Tür gegeben werden.
  5. Es muss sichergestellt sein, dass Türantrieb und Alarm auch unabhängig vom Bordnetz funktionieren. Am Ort der Fernbedienung muss eine Vorrichtung vorhanden sein, die anzeigt, ob die Tür offen oder geschlossen ist.

11. Türen in Schotten nach Nummer 5 und ihre Betätigungsorgane müssen im sicheren Bereich liegen.

12. Im Steuerhaus muss eine Warnanlage vorhanden sein, die anzeigt, welche Tür in Schotten nach Nummer 5 geöffnet ist.

13. Rohrleitungen mit offenen Mündungen und Lüftungskanäle müssen so verlegt sein, dass über sie in keinem betrachteten Leckfall weitere Räume oder Tanks geflutet werden.

  1. Stehen mehrere Abteilungen über Rohrleitungen oder Lüftungskanäle in offener Verbindung miteinander, so müssen diese an geeigneter Stelle über die ungünstigste Leckwasserlinie hinaufgeführt werden.
  2. Rohrleitungen brauchen die Anforderung nach Buchstabe a nicht zu erfüllen, wenn an den durchbrochenen Schotten Absperrarmaturen mit Fernbetätigung von oberhalb des Schottendecks vorhanden sind.
  3. Hat ein Rohrleitungssystem in einer Abteilung keine offene Mündung, gilt die Rohrleitung bei Beschädigung dieser Abteilung als unbeschädigt, wenn sie innerhalb des sicheren Bereichs verläuft und vom Boden mehr als 0,50 m Abstand hat.

14. Fernbedienungen von Schotttüren nach Nummer 10 und Absperrarmaturen nach Nummer 13 Buchstabe b oberhalb des Schottendecks sind als solche deutlich kenntlich zu machen.

15. Bei Doppelböden muss deren Höhe und bei Wallgängen muss deren Breite mindestens 0,60 m betragen.

16. Fenster dürfen unterhalb der Tauchgrenze liegen, wenn sie wasserdicht sind, sich nicht öffnen lassen, eine ausreichende Festigkeit besitzen und Artikel 15.06 Nummer 14 entsprechen.

Artikel 15.03 Stabilität 12

1. Der Antragsteller muss durch eine Berechnung, die auf Ergebnissen der Anwendung eines Standards für Intaktstabilität beruht, nachweisen, dass die Intaktstabilität des Schiffes angemessen ist. Alle Berechnungen müssen mit freiem Trimm und freier Tauchung durchgeführt werden. Die Leerschiffsdaten, die den Stabilitätsberechnungen zu Grunde liegen, sind durch einen Krängungsversuch zu ermitteln.

2. Die Intaktstabilität muss für die folgenden Standardladebedingungen nachgewiesen sein:

  1. bei Beginn der Fahrt

    100 % Fahrgäste, 98 % Brennstoff und Frischwasser, 10 % Abwasser;


  2. während der Fahrt

    100 % Fahrgäste, 50 % Brennstoff und Frischwasser, 50 % Abwasser;


  3. bei Fahrtende

    100 % Fahrgäste, 10 % Brennstoff und Frischwasser, 98 % Abwasser;


  4. leeres Schiff

    keine Fahrgäste, 10 % Brennstoff und Frischwasser, kein Abwasser.

Für alle Standardladebedingungen sind die Ballasttanks entweder leer oder voll anzunehmen, entsprechend ihrer üblichen Verwendung.

Zusätzlich muss für die folgende Ladebedingung der Nachweis für Nummer 3 Buchstabe d erbracht werden:

100 % Fahrgäste, 50 % Brennstoff und Frischwasser, 50 % Abwasser, sämtliche anderen Flüssigkeitstanks, einschließlich Ballast, zu 50 % gefüllt.

3. Der Nachweis ausreichender Intaktstabilität durch eine Berechnung muss unter Anwendung der folgenden Bestimmungen für die Intaktstabilität und für die unter Nummer 2 Buchstaben a bis d genannten Standardladebedingungen erbracht werden:

a) Der maximale aufrichtende Hebelarm hmax muss bei einem Krängungswinkel Φmax > Φmom + 3°) auftreten und muss mindestens 0,20 m betragen. Wenn Φf < Φmax ist, muss der aufrichtende Hebelarm beim Flutungswinkel Φf mindestens 0,20 m betragen.

b) Der Flutungswinkel Φf darf nicht kleiner sein als Φmom + 3°).

c) Die Fläche a unter der Kurve der aufrichtenden Hebelarme muss in Abhängigkeit von der Lage von Φf und Φmax mindestens folgende Werte erreichen:

Fall     A
1 Φmax ≤ 15° oder Φf ≤ 15°   0,05 m .rad bis zum kleineren der Winkel Φmax oder Φf
2 15° < Φmax < 30° Φmax ≤ Φf 0,035+0,001 * (30-Φmax) m`rad bis zum Winkel Φmax
3 15° < Φf < 30° Φmax > Φf 0,035+0,001 * (30-Φf) m`rad bis zum Winkel Φf
4 Φmax ≥ 30° und Φf ≥ 30°   0,035 m`rad bis zum Winkel Φ = 30°


Dabei ist
hmax der maximale Hebelarm;
Φ der Krängungswinkel;
Φf der Flutungswinkel, d. h. der Krängungswinkel, bei dem Öffnungen im Rumpf, in den Aufbauten oder Deckhäusern, die nicht wasserdicht verschlossen werden können, eintauchen;
Φmom der maximale Krängungswinkel nach Buchstabe e;
Φmax der Krängungswinkel, bei dem der maximal aufrichtende Hebelarm auftritt;
A die Fläche unter der Kurve der aufrichtenden Hebelarme.

d) Die metazentrische Höhe zu Beginn GMo, korrigiert um den Effekt der freien Oberflächen in Flüssigkeitstanks, darf nicht weniger als 0,15 m betragen.

e) Der Krängungswinkel Φmom darf in beiden folgenden Fällen jeweils den Wert von 12° nicht überschreiten:
aa) unter Ansatz des Krängungsmomentes aus Personen und Wind nach den Nummern 4 und 5;
bb) unter Ansatz des Krängungsmomentes aus Personen und Drehbewegung nach den Nummern 4 und 6.

f) Der Restfreibord darf unter dem Ansatz eines Krängungsmoments aus Fahrgästen, Wind und Drehbewegung nach den Nummern 4, 5 und 6 nicht weniger als 200 mm betragen.

g) Der Restsicherheitsabstand muss für Schiffe mit Fenstern oder anderen Öffnungen in der Außenhaut unterhalb des Schottendecks, die nicht wasserdicht verschlossen sind, unter dem Ansatz der drei Krängungsmomente aus Buchstabe f mindestens 100 mm betragen.

4. Das Moment aufgrund der einseitigen Ansammlung von Personen ist nach der folgenden Formel zu berechnen:

Mp = g * P * y = g * Σ P i * y i [kNm]

In dieser Formel bezeichnet

P = die Gesamtmasse der Personen an Bord in t, berechnet über die Summe aus der maximal zulässigen Zahl der Fahrgäste und der maximalen Zahl von Bordpersonal und nautischer Besatzung unter normalen Betriebsbedingungen unter der Annahme einer durchschnittlichen Masse von 0,075 t pro Person;

y = den seitlichen Abstand des Schwerpunkts der Personenmasse P von der Schiffsmittellinie in m;

g = die Gravitationsbeschleunigung (g = 9,81 m/s2);

Pi = die Masse der auf der Fläche Ai angesammelten Personen in t

Pi = ni * 0,075 * Ai [t]
In dieser Formel bezeichnet

Ai = die Fläche, auf der sich Personen befinden [m2];

ni = die Personenzahl pro Quadratmeter,

ni = 3,75 für freie Decksflächen und Flächen mit beweglichem Mobiliar;

für Flächen mit fest eingebautem Sitzmobiliar wie Bänken ist ni unter Annahme einer Sitzbreite von 0,50 m und einer Sitztiefe von 0,75 m pro Person zu berechnen;

yi = den seitlichen Abstand des Flächenschwerpunkts der Fläche Ai von der Schiffsmittellinie in m.

Die Berechnung muss für eine Ansammlung der Personen sowohl an Steuerbord als auch an Backbord durchgeführt werden.

Die Verteilung der Personen muss vom Standpunkt der Stabilität aus gesehen die ungünstigste sein. Kabinen sind bei der Berechnung des Personenmoments unbesetzt anzunehmen.

Für die Berechnung der Ladefälle ist der Höhenschwerpunkt einer Person mit 1 m über dem tiefsten Punkt des jeweiligen Decks auf 0,5 LWL ohne

Berücksichtigung von jeglicher Deckskrümmung und bei Annahme einer Masse von 0,075 t pro Person zu berücksichtigen.

Eine detaillierte Ermittlung der Decksflächen, die von Personen besetzt sind, kann entfallen, wenn folgende Werte verwendet werden:

P = 1,1 * Fmax * 0,075 für Tagesausflugsschiffe
  1,5 * Fmax * 0,075 für Kabinenschiffe
  In diesen Formeln bezeichnet
  Fmax = die höchstzulässige Zahl der Fahrgäste an Bord.
y = B/2 in m

5. Das Moment aus Wind (MW) ist wie folgt zu berechnen:

MW = pW · AW · (lW + T/2)[kNm]

In dieser Formel bezeichnet

pW  = der spezifische Winddruck von 0,25 kN/m2;
AW  = der Lateralplan des Schiffes über der Ebene der dem betrachteten Ladefall entsprechenden Einsenkung in [m2 ];
lW  = der Abstand des Schwerpunkts des Lateralplanes AW von der Ebene der dem betrachteten Ladefall entsprechenden Einsenkung in [m].
Bei der Berechnung des Lateralplanes sind die vorgesehenen Einhausungen der Decks durch Planen oder ähnliche mobile Einrichtungen zu berücksichtigen.

6. Das Moment aus Zentrifugalkraft (Mdr), hervorgerufen durch die Drehbewegung des Schiffes, ist wie folgt zu berechnen:

Mdr = cdr CB v2 D/LWL (KG -T/2) [kNm]

In dieser Formel bezeichnet

cdr = einen Koeffizienten von 0,45;
CB = den Völligkeitsgrad der Verdrängung (falls nicht bekannt, ist dieser 1,0 zu setzen);
v = die Maximalgeschwindigkeit des Schiffes in m/s;
KG = den Abstand des Schwerpunkts von der Oberkante Kiel in m.

Wenn das Fahrgastschiff mit einem Antrieb entsprechend Artikel 6.06 ausgerüstet ist, ist Mdr aus Groß- oder Modellversuchen oder aber aus entsprechenden Berechnungen abzuleiten.

7. Der Antragsteller muss durch eine Berechnung, die auf dem Verfahren des wegfallenden Auftriebs beruht, nachweisen, dass die Leckstabilität des Schiffes angemessen ist. Alle Berechnungen müssen mit freiem Trimm und freier Tauchung durchgeführt werden.

8. Die Schwimmfähigkeit im Leckfall muss für die unter Nummer 2 angegebenen Standardladebedingungen nachgewiesen werden. Hierbei muss für drei Zwischenzustände der Flutung (25 %, 50 % und 75 % der Füllung des Endzustandes der Flutung) und für den Endzustand der Flutung der rechnerische Nachweis der genügenden Stabilität erbracht werden.

9. Fahrgastschiffe müssen den 1-Abteilungsstatus und den 2-Abteilungsstatus einhalten.

Die folgenden Vorgaben sind für den Leckfall zu berücksichtigen:

  1-Abteilungsstatus 2-Abteilungsstatus
Ausdehnung des Seitenlecks
längs l [m] 0,10 LWL, jedoch nicht weniger als 4,00 m 0,05 LWL, jedoch nicht weniger als 2,25 m
quer b [m] B/5 0,59
senkrecht h [m] vom Schiffsboden nach oben ohne Begrenzung
Ausdehnung des Bodenlecks
längs l [m] 0,10 LWL, jedoch nicht weniger als 4,00 m 0,05 LWL, jedoch nicht weniger als 2,25 m
quer b [m] B/5
senkrecht h [m] 0,59; Rohrleitungen, die entsprechend Artikel 15.02 Nummer 13 Buchstabe c verlegt sind, können als unbeschädigt angenommen werden
  1. Für den 1-Abteilungsstatus können die Schotte als nicht beschädigt angenommen werden, wenn der Abstand zwischen zwei benachbarten Schotten größer ist als die Länge des Lecks. Längsschotte, die sich in einem Abstand von weniger als B/3 zur Außenhaut, gemessen im rechten Winkel zur Schiffsmittellinie in der Ebene der größten Einsenkung, befinden, dürfen in der Rechnung nicht berücksichtigt werden. Eine Schottversetzung in einem Querschott, die länger ist als 2,50 m gilt als Längsschott.
  2. Für den 2-Abteilungsstatus wird jedes Schott innerhalb der Leckausdehnung als beschädigt angenommen. Das bedeutet, dass die Lage der Schotte so gewählt werden muss, dass das Fahrgastschiff nach der Flutung von zwei oder mehreren angrenzenden Abteilungen in Längsrichtung schwimmfähig bleibt.
  3. Der niedrigste Punkt jeder nicht wasserdichten Öffnung (z.B. von Türen, Fenstern, Einstiegsluken) muss im Endzustand der Flutung mindestens 0,10 m über der Leckwasserlinie liegen. Das Schottendeck darf im Endzustand der Flutung nicht eintauchen.
  4. Die Flutbarkeit wird zu 95 % angenommen. Wird durch eine Berechnung nachgewiesen, dass die mittlere Flutbarkeit einer Abteilung kleiner als 95 % ist, so kann der errechnete Wert eingesetzt werden.

    Die folgenden Werte dürfen nicht unterschritten werden:

    Unterkunftsräume 95 %
    Maschinen- und Kesselräume 85 %
    Gepäck- und Vorratsräume 75 %
    Doppelböden, Treibstofftanks, Ballasttanks und andere Tanks, je nachdem, ob sie ihrer Bestimmung entsprechend für das auf der Ebene der tiefsten Einsenkung schwimmende Schiff als voll oder leer angenommen werden müssen 0 oder 95 %
  5. Falls ein Leck geringerer Ausdehnung als oben angegeben ungünstigere Bedingungen hinsichtlich Krängung oder Verlust an metazentrischer Höhe ergibt, muss ein derartiges Leck bei der Berechnung angenommen werden.

10. In allen Zwischenzuständen der Flutung nach Nummer 8 müssen die folgenden Kriterien eingehalten werden:

  1. der Krängungswinkel j der Gleichgewichtslage des jeweiligen Zwischenzustandes darf 15° nicht überschreiten;
  2. über die Krängung in der Gleichgewichtslage des jeweiligen Zwischenzustandes hinaus muss der positive Bereich der Hebelarmkurve einen aufrichtenden Hebel GZ > 0,02 m aufweisen, ehe die erste ungeschützte Öffnung eintaucht oder ein Krängungswinkel (p von 25° erreicht ist;
  3. nicht wasserdichte Öffnungen dürfen nicht eintauchen bevor die Krängung in der Gleichgewichtslage des jeweiligen Zwischenzustandes erreicht ist;
  4. Für die Berechnung des freien Oberflächeneffektes in allen Zwischenzuständen der Flutung wird von der Bruttogrundfläche der beschädigten Räume ausgegangen.

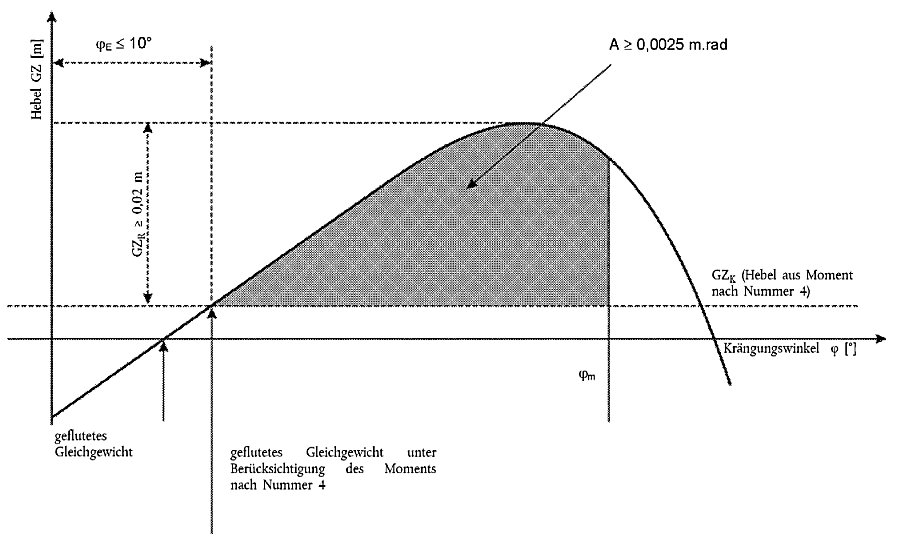

11. Im Endzustand der Flutung müssen die folgenden Kriterien unter Berücksichtigung des Krängungsmomentes nach Nummer 4 eingehalten werden:

  1. der Krängungswinkel jE darf 10° nicht überschreiten;
  2. Über die Gleichgewichtslage hinaus muss der positive Bereich der Hebelarmkurve einen aufrichtenden Hebel GZR ≥ 0,02 m in Verbindung mit einer Fläche a ≥ 0,0025 m rad aufweisen. Diese Mindestwerte der Stabilität sind bis zum Eintauchen der ersten ungeschützten Öffnung oder auf jeden Fall vor Erreichen eines Krängungswinkels von 25° einzuhalten.


    Dabei ist
    ΦE der Krängungswinkel im Endzustand der Flutung unter Berücksichtigung des Moments nach Nummer 4;
    Φm der Winkel der verschwindenden Stabilität oder der Winkel, bei dem die erste ungeschützte Öffnung zu Wasser kommt, oder 25°; der niedrigere dieser Werte ist anzuwenden;
    GZR der Resthebelarm im Endzustand der Flutung unter Berücksichtigung des Moments nach Nummer 4;
    GZK der krängende Hebelarm aus dem Moment nach Nummer 4;
  3. nicht wasserdichte Öffnungen dürfen nicht eintauchen bevor die Gleichgewichtslage erreicht ist. Falls derartige Öffnungen vor diesem Punkt eintauchen, müssen die Räume, die mit ihnen verbunden sind, in der Leckstabilitätsrechnung als geflutet angesehen werden.

12. Schließvorrichtungen von Öffnungen, die wasserdicht verschließbar sein müssen, sind entsprechend zu kennzeichnen.

13. Werden Querflutöffnungen zur Verringerung von asymmetrischen Flutungen vorgesehen, müssen sie folgenden Bedingungen entsprechen:

  1. Für die Berechnung der Querflutung ist die IMO-Entschließung A.266 (VIII) anzuwenden;
  2. sie müssen selbsttätig wirken;
  3. sie dürfen nicht mit Absperrarmaturen versehen sein;
  4. die Zeit für den vollständigen Ausgleich darf 15 Minuten nicht überschreiten.

Artikel 15.04 Sicherheitsabstand und Freibord

1. Der Sicherheitsabstand muss mindestens der Summe entsprechen

  1. aus der zusätzlichen seitlichen Eintauchung, die sich, gemessen an der Außenhaut, durch die zulässige Krängung nach Artikel 15.03 Nummer 3 Buchstabe e ergibt und
  2. aus dem Restsicherheitsabstand nach Artikel 15.03 Nummer 3 Buchstabe g.

Bei Schiffen ohne Schottendeck muss der Sicherheitsabstand mindestens 500 mm betragen.

2. Der Freibord muss mindestens der Summe entsprechen

  1. aus der zusätzlichen seitlichen Eintauchung, die sich, gemessen an der Außenhaut, durch die Krängung nach Artikel 15.03 Nummer 3 Buchstabe e ergibt und
  2. dem Restfreibord nach Artikel 15.03 Nummer 3 Buchstabe f. Der Freibord muss jedoch mindestens 300 mm betragen.

3. Die Ebene der größten Einsenkung ist so festzusetzen, dass der Sicherheitsabstand nach Nummer 1, der Freibord nach Nummer 2 und die Artikel 15.02 und 15.03 eingehalten sind.

4. Die Untersuchungskommission kann aus Sicherheitsgründen einen größeren Sicherheitsabstand oder einen größeren Freibord festsetzen.

Artikel 15.05 Höchstzulässige Zahl der Fahrgäste

1. Die Untersuchungskommission setzt die höchstzulässige Zahl der Fahrgäste fest und trägt diese in das Gemeinschaftszeugnis ein.

2. Die höchstzulässige Zahl der Fahrgäste darf keinen der folgenden Werte überschreiten:

  1. Zahl der Fahrgäste, für die eine Evakuierungsfläche nach Artikel 15.06 Nummer 8 nachgewiesen ist,
  2. Zahl der Fahrgäste, die der Stabilitätsberechnung nach Artikel 15.03 zugrunde gelegt ist,
  3. Zahl der vorhandenen Betten für Fahrgäste auf Kabinenschiffen, die für Reisen mit Übernachtung genutzt werden.

3. Für Kabinenschiffe, die auch als Tagesausflugsschiffe eingesetzt werden, ist die Zahl der Fahrgäste als Tagesausflugsschiff und als Kabinenschiff zu berechnen und in das Gemeinschaftszeugnis einzutragen.

4. Die höchstzulässige Zahl der Fahrgäste ist an Bord an auffallender Stelle deutlich lesbar anzuschlagen.

Artikel 15.06 Fahrgasträume und -bereiche 12

1. Fahrgasträume müssen

  1. sich auf allen Decks hinter der Ebene des Kollisionsschotts und, sofern sie unterhalb des Schottendecks liegen, vor der Ebene des Heckschotts befinden,
  2. von Maschinen- und Kesselräumen gasdicht getrennt sein,
  3. so angeordnet sein, dass Sichtlinien nach Artikel 7.02 sie nicht durchqueren.

Decksbereiche, die durch Planen oder ähnliche mobile Einrichtungen nicht nur nach oben, sondern auch seitlich teilweise oder vollständig eingehaust sind, müssen den gleichen Anforderungen wie geschlossene Fahrgasträume genügen.

2. Schränke oder Räume nach Artikel 11.13 für brennbare Flüssigkeiten müssen sich außerhalb des Fahrgastbereiches befinden.

3. Anzahl und Breite der Ausgänge von Fahrgasträumen müssen den folgenden Anforderungen genügen:

  1. Räume oder Gruppen von Räumen, die für 30 oder mehr Fahrgäste vorgesehen oder eingerichtet sind oder für 12 oder mehr Fahrgäste Schlafplätze aufweisen, müssen mindestens zwei Ausgänge haben. Auf Tagesausflugsschiffen darf einer dieser zwei Ausgänge durch zwei Notausgänge ersetzt sein. Räume, ausgenommen Kabinen, und Gruppen von Räumen, die nur einen Ausgang haben, müssen über mindestens einen Notausgang verfügen.
  2. Befinden sich Räume unter dem Schottendeck, darf einer der Ausgänge eine wasserdichte Schotttür nach Artikel 15.02 Nummer 10 zu einer benachbarten Abteilung sein, von der aus das höher liegende Deck unmittelbar erreicht werden kann. Der andere Ausgang muss unmittelbar oder, wenn nach Buchstabe a gestattet, als Notausgang auf das Schottendeck oder ins Freie führen. Dies gilt nicht für die einzelnen Kabinen.
  3. Ausgänge nach Buchstabe a und Buchstabe b müssen zweckmäßig angeordnet sein und müssen eine lichte Breite von mindestens 0,80 m sowie eine lichte Höhe von mindestens 2,00 m haben. Bei Türen von Fahrgastkabinen und sonstigen kleinen Räumen darf die lichte Breite bis auf 0,70 m herabgesetzt werden.
  4. Bei Räumen oder Gruppen von Räumen, die für mehr als 80 Fahrgäste vorgesehen sind, muss die Summe der Breiten aller Ausgänge, die für Fahrgäste bestimmt sind und von diesen im Notfall benutzt werden müssen, mindestens 0,01 m je Fahrgast betragen.
  5. Ist die Anzahl der Fahrgäste für die Gesamtbreite der Ausgänge maßgebend, muss die Breite jedes Ausgangs mindestens 0,005 m je Fahrgast betragen.
  6. Notausgänge müssen eine kleinste Seitenlänge von mindestens 0,60 m aufweisen oder einen Mindestdurchmesser von 0,70 m. Sie müssen in Fluchtrichtung öffnen und beiderseits gekennzeichnet sein.
  7. Ausgänge von Räumen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 0,90 m haben. Ausgänge, die gewöhnlich für das an oder von Bord Gehen von Personen mit eingeschränkter Mobilität genutzt werden, müssen eine lichte Breite von mindestens 1,50 m aufweisen.

4. Türen von Fahrgasträumen müssen den folgenden Anforderungen genügen:

  1. Mit Ausnahme der Türen, die nach Verbindungsgängen führen, müssen sie sich nach außen öffnen lassen oder als Schiebetüren gebaut sein.
  2. Kabinentüren müssen so beschaffen sein, dass sie jederzeit auch von der Außenseite aufgeschlossen werden können.
  3. Türen mit Antrieb müssen sich bei Ausfall der Antriebsenergie leicht öffnen lassen.
  4. Bei Türen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, muss auf der Seite, in die die Tür ausschwingt, der seitliche Abstand zwischen der schlossseitigen Innenkante des Türrahmens und einer benachbarten, senkrecht zur Türebene angeordneten Wand mindestens 0,60 m betragen.

5. Verbindungsgänge müssen den folgenden Anforderungen genügen:

  1. Sie müssen eine lichte Breite von mindestens 0,80 m haben. Verbindungsgänge, die zu Räumen führen, die von mehr als 80 Fahrgästen genutzt werden, müssen den Anforderungen der Nummer 3 Buchstaben d und e in Bezug auf Türen entsprechen, die zu Verbindungsgängen führen.
  2. Ihre lichte Höhe darf 2,00 m nicht unterschreiten.
  3. Verbindungsgänge, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 1,30 m aufweisen. Verbindungsgänge mit einer Breite von mehr als 1,50 m müssen beiderseits Handläufe aufweisen.
  4. Führt zu einem für Fahrgäste bestimmten Raum nur ein Verbindungsgang, muss die lichte Breite des Verbindungsgangs mindestens 1,00 m betragen.
  5. Sie müssen frei von Absätzen sein.
  6. Sie dürfen nur zu freien Decks, Räumen oder Treppen führen.
  7. Sackgassen in Verbindungsgängen dürfen nicht länger als zwei Meter sein.

6. Fluchtwege müssen zusätzlich zu Nummer 5 den folgenden Anforderungen genügen:

  1. Bei der Anordnung von Treppen, Ausgängen und Notausgängen muss berücksichtigt sein, dass bei Feuer in einem beliebigen Raum alle anderen Räume verlassen werden können.
  2. Fluchtwege müssen auf kürzestem Weg zu Evakuierungsflächen nach Nummer 8 führen.
  3. Fluchtwege dürfen nicht durch Maschinenräume und Küchen führen.
  4. Im Verlauf von Fluchtwegen dürfen keine Steigeisengänge, Leitern oder Ähnliches eingebaut sein.
  5. Türen an Fluchtwegen müssen so gebaut sein, dass sie die Mindestbreite des Fluchtweges nach Nummer 5 Buchstabe a oder d nicht einengen.
  6. Fluchtwege und Notausgänge müssen deutlich markiert sein. Die Markierungen müssen von der Notbeleuchtung beleuchtet werden.

7. Fluchtwege und Notausgänge müssen über ein geeignetes Sicherheitsleitsystem verfügen.

8. Für alle Personen an Bord müssen Sammelflächen vorhanden sein, die den folgenden Anforderungen genügen:

  1. Die Gesamtfläche der Sammelflächen (AS) muss mindestens dem folgenden Wert entsprechen:
    Tagesausflugsschiffe: AS = 0,35 * Fmax [m2]
    Kabinenschiffe: AS = 0,45 * Fmax [m2]

    In dieser Formel bezeichnet

    Fmax die höchstzulässige Zahl der Fahrgäste an Bord.


  2. Jede einzelne Sammel- und Evakuierungsfläche muss größer als 10 m2 sein.
  3. Die Sammelflächen müssen frei von beweglichem und festem Mobiliar sein.
  4. Befindet sich in einem Raum, in dem eine Sammelfläche ausgewiesen ist, bewegliches Mobiliar, so ist dieses ausreichend gegen Verrutschen zu sichern.
  5. Befindet sich in einem Raum, in dem eine Sammelfläche ausgewiesen ist, fest eingebautes Sitzmobiliar, braucht die Zahl der Personen, für die es geeignet ist, bei der Berechnung der Gesamtfläche der Sammelflächen nach Buchstabe a nicht berücksichtigt zu werden. Die Zahl der Personen, für die in einem Raum fest eingebautes Sitzmobiliar berücksichtigt wird, darf jedoch nicht die Zahl der Personen übersteigen, für die in diesem Raum Sammelflächen zur Verfügung stehen.
  6. Von den Evakuierungsflächen aus müssen die Rettungsmittel leicht zugänglich sein.
  7. Eine sichere Evakuierung der Personen von diesen Evakuierungsflächen muss von beiden Seiten des Schiffes möglich sein.
  8. Die Sammelflächen müssen oberhalb der Tauchgrenze liegen.
  9. Die Sammel- und Evakuierungsflächen sind im Sicherheitsplan als solche darzustellen und an Bord zu kennzeichnen.
  10. Die Buchstaben d und e gelten auch für offene Decks, auf denen Sammelflächen ausgewiesen sind.
  11. Sind an Bord Sammelrettungsmittel nach Artikel 15.09 Nummer 5 vorhanden, braucht die Zahl der Personen, für die sie geeignet sind, bei der Berechnung der Gesamtfläche der Sammelflächen nach Buchstabe a nicht berücksichtigt zu werden.
  12. Die Gesamtfläche nach Buchstabe a muss jedoch in allen Fällen, in denen eine Reduzierung nach den Buchstaben e, j und k erfolgt, für mindestens 50 % der höchstzulässigen Zahl der Fahrgäste an Bord ausreichen.

9. Treppen im Fahrgastbereich und deren Podeste müssen

  1. entsprechend der Europäischen Norm EN 13056:2000 gebaut sein,
  2. eine lichte Breite von mindestens 0,80 m oder, wenn sie zu Verbindungsgängen oder Treppen führen, die von mehr als 80 Fahrgästen genutzt werden, mindestens 0,01 m je Fahrgast haben;
  3. eine lichte Breite von mindestens 1,00 m haben, wenn sie zu einem für Fahrgäste bestimmten Raum führen, der nur über diese Verbindungstreppe zugänglich ist;
  4. im sicheren Bereich liegen, sofern nicht auf jeder Schiffsseite im gleichen Raum mindestens eine Treppe vorhanden ist;
  5. darüber hinaus, wenn sie für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, die folgenden Anforderungen erfüllen:
    aa) Die Neigung der Treppen darf 38° nicht überschreiten.
    bb) Die Treppen müssen eine lichte Breite von mindestens 0,90 m aufweisen.
    cc) Die Treppen dürfen keine Wendelung aufweisen.
    dd) Die Treppen dürfen nicht quer zum Schiff verlaufen.
    ee) Die Handläufe der Treppen sind mit einem waagerechten Abstand von 0,30 m über die An- und Austritte so hinauszuführen, dass sie Verkehrswege nicht einschränken.
    ff) Handläufe, Vorderkanten zumindest der ersten und der letzten Stufen sowie die Bodenbeläge an den Enden der Treppen sind durch farbliche Gestaltung hervorzuheben.

Aufzüge, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, und Aufstiegshilfen, wie Treppenlifte oder Hebebühnen, müssen entsprechend einer einschlägigen Norm oder Vorschrift eines Mitgliedstaates der Gemeinschaft ausgeführt sein.

10. Für Fahrgäste bestimmte, nicht geschlossene Teile der Decks müssen den folgenden Anforderungen genügen:

  1. Sie müssen mit einem festen Schanzkleid von mindestens 1,00 m Höhe oder einem Geländer nach der Europäischen Norm EN 711:1995, Bauart PF, PG oder PZ umgeben sein. Schanzkleider und Geländer von Decks, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine Höhe von mindestens 1,10 m aufweisen.
  2. Öffnungen und Einrichtungen für das an oder von Bord Gehen sowie Öffnungen für das Ein- oder Ausladen müssen gesichert werden können und eine lichte Breite von mindestens 1,00 m haben. Öffnungen, die gewöhnlich für das an oder von Bord Gehen von Personen mit eingeschränkter Mobilität genutzt werden, müssen eine lichte Breite von 1,50 m aufweisen.
  3. Sind die Öffnungen oder Einrichtungen für das an oder von Bord gehen nicht vom Steuerhaus einsehbar, müssen optische oder elektronische Hilfsmittel vorhanden sein.
  4. Durch sitzende Personen dürfen Sichtlinien nach Artikel 7.02 nicht unterbrochen werden.

11. Die nicht für Fahrgäste bestimmten Teile der Schiffe, insbesondere die Zugänge zum Steuerhaus, zu den Winden und zu Maschinenräumen, müssen gegen Zutritt Unbefugter gesichert werden können. An diesen Zugängen muss außerdem an auffälliger Stelle ein Symbol gemäß Bild 1 der Anlage I angebracht sein.

12. Landstege müssen entsprechend der Europäischen Norm EN 14206:2003 beschaffen sein. Abweichend von Artikel 10.02 Nummer 2 Buchstabe d kann deren Länge weniger als 4 m betragen.

13. Verkehrsflächen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 1,30 m aufweisen und frei von Schwellen und Süllen sein, deren Höhe 0,025 m überschreitet. Wände an Verkehrsflächen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, sind mit Handläufen mit einer Höhe von 0,90 m über dem Boden zu versehen.

14. Glastüren, Glaswände an Verkehrsflächen und Fensterscheiben müssen aus vorgespanntem Glas oder Verbundglas hergestellt sein. Sie können auch, wenn hinsichtlich Feuerschutz zulässig, aus Kunststoff hergestellt sein.

Durchsichtige Türen und bis zum Boden reichende durchsichtige Wände an Verkehrsflächen müssen auffällig gekennzeichnet sein.

15. Aufbauten die vollständig oder deren Dächer, aus Panoramascheiben bestehen, oder Einhausungen durch Planen oder ähnliche mobile Einrichtungen sowie deren Unterkonstruktion dürfen nur aus solchen Materialien hergestellt und müssen so konstruiert sein, dass im Schadensfall die Verletzungsgefahr für Personen an Bord möglichst gering ist.

16. Trinkwasseranlagen müssen mindestens den Anforderungen des Artikels 12.05 entsprechen.

17. Es müssen Toiletten für Fahrgäste vorhanden sein. Mindestens eine Toilette muss entsprechend einer einschlägigen Norm oder Vorschrift eines Mitgliedstaates der Gemeinschaft für die Nutzung durch Personen mit eingeschränkter Mobilität ausgestattet und über Fahrgastbereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, zu erreichen sein.

18. Kabinen, die nicht über ein zu öffnendes Fenster verfügen, müssen an eine Lüftungsanlage angeschlossen sein.

19. Räume, in denen Besatzung oder Bordpersonal untergebracht sind, müssen diesem Artikel sinngemäß entsprechen.

Artikel 15.07 Antriebssystem

Zusätzlich zum Hauptantriebssystem muss das Schiff mit einem zweiten unabhängigen Antriebssystem ausgerüstet sein, das sicherstellt, dass das Schiff bei Ausfall des Hauptantriebssystems sich aus eigener Kraft fortbewegen kann.

Das zweite unabhängige Antriebssystem muss sich in einem separaten Maschinenraum befinden. Wenn die beiden Maschinenräume gemeinsame Wandungen haben, müssen sie entsprechend Artikel 15.11 Nummer 2 gebaut sein.

Artikel 15.08 Sicherheitseinrichtung und -ausrüstung

1. Fahrgastschiffe müssen über eine interne Sprechverbindung nach Artikel 7.08 verfügen. Sie muss zusätzlich die Betriebsräume und -sofern keine direkte Verständigung vom Steuerstand aus besteht -die Einstiegsbereiche und Evakuierungsflächen für Fahrgäste nach Artikel 15.06 Nummer 8 erfassen.

2. Alle Fahrgastbereiche müssen mit einer Lautsprecheranlage erreicht werden können. Die Anlage muss so dimensioniert sein, dass übertragene Informationen deutlich von Hintergrundgeräuschen unterschieden werden können. Sofern eine direkte Verständigung vom Steuerstand zu einem Fahrgastbereich besteht, brauchen dort keine Lautsprecher vorhanden zu sein.

3. Eine Alarmanlage muss vorhanden sein. Diese muss unterteilt sein in

  1. eine Anlage zur Alarmierung von Schiffsführung und Besatzung durch Fahrgäste, Besatzungsmitglieder oder Bordpersonal.

    Dieser Alarm soll nur in den Räumen für Schiffsführung und Besatzung erfolgen und darf nur durch die Schiffsführung gelöscht werden können. Der Alarm muss mindestens an den folgenden Stellen ausgelöst werden können:
    aa) in jeder Kabine;
    bb) in Gängen, Aufzügen und Treppenschächten derart, dass der Weg zum nächsten Auslöser höchstens 10 m beträgt, wobei jedoch mindestens ein Auslöser je wasserdichte Abteilung vorhanden sein muss;
    cc) in Gesellschaftsräumen, Esszimmern und ähnlichen Aufenthaltsräumen;
    dd) in Toiletten, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind;
    ee) in Maschinenräumen, Küchen und ähnlichen feuergefährdeten Räumen;
    ff) in Kühl- und sonstigen Vorratsräumen.

    Die Alarmauslöser sind in einer Höhe von 0,85 m bis 1,10 m über dem Boden anzubringen;

  2. eine Anlage zur Alarmierung der Fahrgäste durch die Schiffsführung.

    Dieser Alarm muss in allen für Fahrgäste zugänglichen Räumen deutlich und unverkennbar wahrnehmbar sein. Er muss im Steuerhaus und an einer ständig von Personal besetzten Stelle ausgelöst werden können;

  3. eine Anlage zur Alarmierung der Besatzung und des Bordpersonals durch die Schiffsführung.

    Die Alarmanlage nach Artikel 7.09 Nummer 1 muss auch die Aufenthaltsräume für das Bordpersonal, die Kühlräume und sonstige Vorratsräume erreichen.

Die Alarmauslöser müssen gegen unbeabsichtigten Gebrauch geschützt sein.

4. Jede wasserdichte Abteilung muss mit einem Niveaualarm ausgerüstet sein.

5. Es müssen zwei motorisch angetriebene Lenzpumpen vorhanden sein.

6. Es muss ein Lenzsystem mit fest installierten Rohrleitungen vorhanden sein.

7. Kühlräume müssen sich auch bei abgeschlossener Tür von innen öffnen lassen.

8. Befinden sich Teile von CO2-Schankanlagen in Räumen unter Deck, so müssen diese mit einer Lüftungsanlage versehen sein, die beim Öffnen der Tür oder der Luke dieses Raums automatisch einsetzt. Die Lüftungsrohre müssen bis auf 0,05 m zum Boden dieses Raums heruntergeführt sein.

9. Zusätzlich zu dem Verbandskasten nach Artikel 10.02 Nummer 2 Buchstabe f müssen weitere Verbandskästen in ausreichender Zahl vorhanden sein. Die Verbandskästen und ihre Unterbringung müssen den Anforderungen nach Artikel 10.02 Nummer 2 Buchstabe f entsprechen.

Artikel 15.09 Rettungsmittel

1. Zusätzlich zu den in Artikel 10.05 Nummer 1 genannten Rettungsringen müssen auf allen für Fahrgäste bestimmten, nicht geschlossenen Teilen der Decks auf beiden Schiffsseiten geeignete Rettungsringe in jeweils maximal 20 m Abstand vorhanden sein. Rettungsringe gelten als geeignet, wenn sie folgenden Bestimmungen entsprechen:

Eine Hälfte aller vorgeschriebenen Rettungsringe muss mit jeweils einer mindestens 30 m langen, schwimmfähigen Leine von 8 bis 11 mm Durchmesser versehen sein. Die andere Hälfte der vorgeschriebenen Rettungsringe muss mit einem selbstzündenden, batteriebetriebenen und in Wasser nicht verlöschenden Licht versehen sein.

2. Zusätzlich zu den Rettungsringen nach Nummer 1 müssen für alle Mitglieder des Bordpersonals Einzelrettungsmittel nach Artikel 10.05 Nummer 2 griffbereit vorhanden sein. Für die Mitglieder des Bordpersonals, die keine Aufgaben nach der Sicherheitsrolle übernehmen, sind auch Feststoff- oder halbautomatisch aufblasbare Rettungswesten nach den in Artikel 10.05 Nummer 2 genannten Normen zulässig.

3. Fahrgastschiffe müssen über geeignete Einrichtungen verfügen, die Personen einen sicheren Übergang von Bord in seichtes Wasser, an das Ufer oder an Bord eines anderen Fahrzeuges ermöglichen.

4. Zusätzlich zu den Rettungsmitteln nach Nummer 1 und 2 müssen für insgesamt 100 % der höchstzulässigen Zahl der Fahrgäste Einzelrettungsmittel nach Artikel 10.05 Nummer 2 vorhanden sein, wobei auch Feststoff- oder halbautomatisch aufblasbare Rettungswesten nach den in Artikel 10.05 Nummer 2 genannten Normen zulässig sind.

5. Sammelrettungsmittel sind Beiboote nach Artikel 10.04 sowie Rettungsflöße. Rettungsflöße müssen

  1. über eine Beschriftung verfügen, aus der der Verwendungszweck und die Zahl der Personen hervorgeht, für die sie geeignet sind,
  2. ausreichend Raum für die im Sitzen Platz nehmende zulässige Zahl der Personen bieten,
  3. einen Auftrieb im Frischwasser von mindestens 750 N je Person haben,
  4. mit einem mit dem Fahrgastschiff verbundenen Seil zur Vermeidung von Abtreiben versehen sein,
  5. aus geeigneten Werkstoffen gefertigt und widerstandsfähig gegen Öl und Ölerzeugnisse sowie gegen Temperaturen bis zu 50 °C sein,
  6. eine stabile Schwimmlage einnehmen und beibehalten und dabei über geeignete Haltevorrichtungen für die angegebene Personenzahl verfügen,
  7. rückstrahlend orangefarbig sein oder dauerhaft angebrachte rückstrahlende, allseits sichtbare Flächen von mindestens 100 cm2 haben,
  8. von ihrem Aufstellungsort rasch und sicher von einer Person über Bord gelassen werden können oder frei aufschwimmbar sein, und
  9. mit geeigneten Einrichtungen von den Evakuierungsflächen nach Artikel 15.06 Nummer 8 in die Rettungsflöße versehen sein, wenn der vertikale Abstand zwischen dem Deck der Evakuierungsflächen und der Fläche der größten Einsenkung größer als 1 m ist.

6. Zusätzliche Sammelrettungsmittel sind Ausrüstungsgegenstände, die den Auftrieb mehrerer sich im Wasser befindlicher Personen ermöglichen. Sie müssen

  1. über eine Beschriftung verfügen, aus welcher der Verwendungszweck und die Zahl der Personen hervorgeht, für die sie geeignet sind,
  2. einen Auftrieb im Frischwasser von mindestens 100 N je Person haben,
  3. aus geeigneten Werkstoffen gefertigt und widerstandsfähig gegen Öl und Ölerzeugnisse sowie gegen Temperaturen bis zu 50 °C sein,
  4. eine stabile Schwimmlage einnehmen und beibehalten und dabei über geeignete Haltevorrichtungen für die angegebene Personenzahl verfügen,
  5. rückstrahlend orangefarbig sein oder dauerhaft angebrachte rückstrahlende, allseits sichtbare Flächen von mindestens 100 cm2 haben, und
  6. von ihrem Aufstellungsort rasch und sicher von einer Person über Bord gelassen werden können oder frei aufschwimmbar sein.

7. Aufblasbare Sammelrettungsmittel müssen darüber hinaus

  1. aus mindestens zwei getrennten Luftkammern bestehen,
  2. beim Zuwasserbringen selbsttätig oder durch Handauslösung aufgeblasen werden können, und
  3. bei jeder vorkommenden Belastung, auch wenn nur die Hälfte der Luftkammern aufgeblasen ist, eine stabile Schwimmlage einnehmen und beibehalten.

8. Die Rettungsmittel müssen an Bord so untergebracht sein, dass sie im Bedarfsfall leicht und sicher erreicht werden können. Verdeckte Aufbewahrungsstellen müssen deutlich gekennzeichnet sein.

9. Die Rettungsmittel müssen nach den Herstellerangaben geprüft sein.

10. Das Beiboot muss mit einem Motor und einem Suchscheinwerfer ausgestattet sein.

11. Eine geeignete Krankentrage muss vorhanden sein.

Artikel 15.10 Elektrische Anlagen

1. Für die Beleuchtung sind nur elektrische Anlagen zulässig.

2. Artikel 9.16 Nummer 3 gilt zusätzlich auch für Gänge und Aufenthaltsräume für Fahrgäste.

3. Für folgende Räume und Stellen muss eine ausreichende Beleuchtung und Notbeleuchtung vorgesehen werden.

  1. Stellen, an denen Rettungsmittel aufbewahrt werden und an denen sie gewöhnlich zum Einsatz vorbereitet werden;
  2. Fluchtwege, Einstiege für Fahrgäste, einschließlich Landstege, Zu- und Ausgänge, Verbindungsgänge, Aufzüge und Treppen von Wohnungen, Kabinen- und Wohnbereichen;
  3. Markierungen der Fluchtwege und Notausgänge;
  4. Sonstige Bereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind;
  5. Betriebs-, Maschinen- und Rudermaschinenräume sowie ihre Ausgänge;
  6. Steuerhaus;
  7. Raum für die Notstromquelle;
  8. Stellen, an denen sich Feuerlöschgeräte und die Bedienteile der Feuerlöschanlagen befinden;
  9. Bereiche, in denen sich Fahrgäste, Bordpersonal und Besatzung im Notfall sammeln.

4. Es muss eine Notstromanlage, bestehend aus Notstromquelle und Notschalttafel, vorhanden sein, die bei Ausfall der Speisung folgender elektrischer Einrichtungen deren gleichzeitige Ersatzspeisung übernehmen kann, soweit die Einrichtung keine eigene Stromquelle besitzt:

  1. Signalleuchten;
  2. Schallgeräte;
  3. Notbeleuchtung nach Nummer 3;
  4. Sprechfunkanlage;
  5. Alarm-, Lautsprecher- und bordinterne Nachrichtenübermittlungsanlagen;
  6. Scheinwerfer nach Artikel 10.02 Nummer 2 Buchstabe i;
  7. Feuermeldesystem;
  8. weitere Sicherheitseinrichtungen wie selbsttätige Druckwassersprühanlagen oder Feuerlöschpumpen;
  9. Aufzüge und Aufstiegshilfen nach Artikel 15.06 Nummer 9 Satz 2.

5. Die Beleuchtungskörper der Notbeleuchtung müssen als solche gekennzeichnet sein.

6. Die Notstromanlage muss außerhalb des Hauptmaschinenraums, der Räume, in denen die Energiequellen nach Artikel 9.02 Nummer 1 untergebracht sind, und des Aufstellungsraums der Hauptschalttafel aufgestellt und von diesen Räumen durch Trennflächen nach Artikel 15.11 Nummer 2 abgetrennt sein.

Kabel, die elektrische Einrichtungen im Notfall versorgen, sind so einzubauen und zu führen, dass die Kontinuität der Versorgung zu diesen Einrichtungen im Fall von Feuer und Flutung aufrechterhalten bleibt. In jedem Fall dürfen diese Kabel nicht durch den Hauptmaschinenraum, durch Küchen oder Räume geführt werden, welche die elektrische Hauptenergiequelle und die zugehörige Ausrüstung enthalten, ausgenommen nur insofern, wie es notwendig ist, in diesen Bereichen Einrichtungen für den Notfall vorzusehen.

Die Notstromanlage muss oberhalb der Tauchgrenze oder soweit von den Energiequellen nach Artikel 9.02 Nummer 1 entfernt aufgestellt sein, dass sie bei den Leckfällen nach Artikel 15.03 Nummer 9 nicht gleichzeitig mit diesen Energiequellen geflutet wird.

7. Als Notstromquelle sind zulässig:

  1. Aggregate mit eigener unabhängiger Brennstoffversorgung und unabhängigem Kühlsystem, die bei Netzausfall selbsttätig anlaufen und innerhalb von 30 Sekunden die Stromversorgung selbsttätig übernehmen oder, wenn sie sich in unmittelbarer Nähe des Steuerhauses oder einer anderen ständig durch Besatzungsmitglieder besetzten Stelle befinden, von Hand angelassen werden können.
  2. Akkumulatoren, die bei Netzausfall die Speisung automatisch übernehmen oder, wenn sie sich in unmittelbarer Nähe des Steuerhauses oder einer anderen ständig durch Besatzungsmitglieder besetzten Stelle befinden, von Hand zugeschaltet werden können. Sie müssen in der Lage sein, die aufgeführten Verbraucher während der vorgeschriebenen Zeit ohne Zwischenladung und ohne unzulässigen Spannungsrückgang zu versorgen.

8. Die für die Notstromversorgung vorzusehende Betriebsdauer ist nach der Zweckbestimmung des Fahrgastschiffes festzulegen. Sie darf 30 Minuten nicht unterschreiten.

9. Die Isolationswiderstände und die Erdung für elektrische Systeme müssen anlässlich von Untersuchungen nach Artikel 2.09 geprüft werden.

10. Die Energiequellen nach Artikel 9.02 Nummer 1 müssen voneinander unabhängig sein.

11. Störungen in der Haupt- oder Notstromanlage dürfen nicht zu einer gegenseitigen Beeinflussung der Betriebssicherheit der Anlagen führen.

Artikel 15.11 Feuerschutz 12

1. Die brandschutztechnische Eignung von Werkstoffen und Bauteilen muss von einem akkreditierten Prüfinstitut auf Basis von geeigneten Prüfvorschriften festgestellt sein.

  1. Das Prüfinstitut muss
    aa)dem Code für Brandprüfverfahren oder
    bb) der Europäischen Norm EN ISO/IEC 17025:2000 über die allgemeinen Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
    genügen.
  2. Als Prüfvorschriften zur Feststellung der Nichtbrennbarkeit von Werkstoffen sind
    aa) Anlage 1 Teil 1 des Codes für Brandprüfverfahren und
    bb) gleichwertige Vorschriften eines Mitgliedstaates anerkannt.
  3. Als Prüfvorschriften zur Feststellung der Schwerentflammbarkeit von Werkstoffen sind
    aa) die jeweils zutreffenden Anforderungen der Anlage 1, Teile 5 (Oberflächenentflammbarkeitstest), 6 (Test für Deckbeläge), 7 (Test für aufgehängte Textilien und Kunststoffe), 8 (Test für Polstermöbel), 9 (Test für Einzelteile des Bettzeuges) des Codes für Brandprüfverfahren und
    bb) gleichwertige Vorschriften eines Mitgliedstaates anerkannt.
  4. Als Prüfvorschriften zur Feststellung der Feuerwiderstandsfähigkeit sind
    aa) Anlage 1 Teil 3 des Codes für Brandprüfverfahren und
    bb) gleichwertige Vorschriften eines Mitgliedstaates anerkannt.
  5. Die Untersuchungskommission kann in Übereinstimmung mit dem Code für Brandprüfverfahren einen Versuch an einer Muster-Trennfläche vorschreiben, um sicherzustellen, dass den Vorschriften nach Nummer 2 über die Widerstandsfähigkeit und Temperaturerhöhung entsprochen ist.

2. Trennflächen

  1. von Räumen müssen entsprechend den folgenden Tabellen ausgeführt sein:

    aa) Tabelle für Trennflächen von Räumen, in denen keine Druckwassersprühanlagen nach Artikel 10.03a installiert sind
    Räume Kon-
    trollsta-
    tionen    		 Treppen-
    schächte    		 Sammelflä-
    chen    		 Unterkunfts-
    räume    		 Maschinen-
    räume    		 Küchen Vorratsräume
    Kontrollstationen - A0 A0/B151 A30 A60 A60 A30/A605
    Treppenschächte - A0 A30 A60 A60 A30
    Sammelflächen - A30/B152 A60 A60 A30/A605
    Unterkunftsräume -/A0/B153 A60 A60 A30
    Maschinenräume A60/A04 A60 A60
    Küchen A0 A30/B155
    Vorratsräume -
    1) Trennflächen zwischen Kontrollstationen und innen liegenden Sammelflächen müssen dem Typ A0 entsprechen, bei außen liegenden Sammelflächen jedoch lediglich dem Typ B15.

    2) Trennflächen zwischen Unterkunftsräumen und innen liegenden Sammelflächen müssen dem Typ A30 entsprechen, bei außen liegenden Sammelflächen jedoch lediglich dem Typ B15.

    3) Wände von Kabinen untereinander, Wände zwischen Kabinen und Gängen und senkrechte Trennflächen von Fahrgastbereichen nach Nummer 10 müssen dem Typ B15, bei Räumen mit Druckwassersprühanlagen dem Typ B0 entsprechen. Trennflächen zwischen Kabinen und Saunen müssen dem Typ A0, bei Räumen mit Druckwassersprühanlagen dem Typ B15 entsprechen.

    4) Trennflächen zwischen Maschinenräumen nach Artikel 15.07 und Artikel 15.10 Nummer 6 müssen dem Typ A60, ansonsten dem Typ A0 entsprechen.

    5) Trennflächen zwischen Vorratsräumen zur Lagerung von brennbaren Flüssigkeiten und Kontrollstationen sowie Sammelflächen müssen dem Typ A60, bei Räumen mit Druckwassersprühanlagen dem Typ A30 entsprechen.

    6) Für Trennflächen von Küchen zu Kühlräumen oder zu Vorratsräumen für Nahrungsmittel ist B15 ausreichend.

    bb) Tabelle für Trennflächen von Räumen, in denen Druckwassersprühanlagen nach Artikel 10.03a installiert sind

    Räume Kon-
    trollsta-
    tionen    		 Treppen-
    schächte    		 Sammelflä-
    chen    		 Unterkunfts-
    räume    		 Maschinen-
    räume    		 Küchen Vorratsräume
    Kontrollstationen - A0 A0/B151 A0 A60 A30 A0/A305
    Treppenschächte - A0 A0 A60 A30 A0
    Sammelflächen - A30/B152 A60 A30 A0/A305
    Unterkunftsräume -/B15/B 03 A60 A30 A0
    Maschinenräume A60/A04 A60 A60
    Küchen - A0/B156
    Vorratsräume -
    1) Trennflächen zwischen Kontrollstationen und innen liegenden Sammelflächen müssen dem Typ A0 entsprechen, bei außen liegenden Sammelflächen jedoch lediglich dem Typ B15.

    2) Trennflächen zwischen Unterkunftsräumen und innen liegenden Sammelflächen müssen dem Typ A30 entsprechen, bei außen liegenden Sammelflächen jedoch lediglich dem Typ B15.

    3) Wände von Kabinen untereinander, Wände zwischen Kabinen und Gängen und senkrechte Trennflächen von Fahrgastbereichen nach Nummer 10 müssen dem Typ B15, bei Räumen mit Druckwassersprühanlagen dem Typ B0 entsprechen. Trennflächen zwischen Kabinen und Saunen müssen dem Typ A0, bei Räumen mit Druckwassersprühanlagen dem Typ B15 entsprechen.

    4) Trennflächen zwischen Maschinenräumen nach Artikel 15.07 und Artikel 15.10 Nummer 6 müssen dem Typ A60, ansonsten dem Typ A0 entsprechen.

    5) Trennflächen zwischen Vorratsräumen zur Lagerung von brennbaren Flüssigkeiten und Kontrollstationen sowie Sammelflächen müssen dem Typ A60, bei Räumen mit Druckwassersprühanlagen dem Typ A30 entsprechen.

    6) Für Trennflächen von Küchen zu Kühlräumen oder zu Vorratsräumen für Nahrungsmittel ist B15 ausreichend."
  2. Trennflächen vom Typ a sind Schotte, Wände und Decks, die den folgenden Anforderungen genügen:
    aa) Sie sind aus Stahl oder einem anderen gleichwertigen Werkstoff hergestellt.
    bb) Sie sind in geeigneter Weise versteift.
    cc) Sie sind mit einem zugelassenen nicht brennbaren Werkstoff derart isoliert, dass die Durchschnittstemperatur auf der dem Feuer abgekehrten Seite nicht um mehr als 140 °C über die Anfangstemperatur hinaus ansteigt und an keinem Punkt einschließlich der Stoßfuge eine Temperaturerhöhung von mehr als 180 °C über die Anfangstemperatur hinaus innerhalb der nachfolgend angegebenen Zeit eintritt:

    Typ A60 - 60 Minuten,

    Typ A30 - 30 Minuten,

    Typ A0 - 0 Minuten.

    dd) Sie sind so gebaut, dass sie den Durchgang von Rauch und Flammen bis zur Beendigung des einstündigen Normal-Brandversuchs verhindern.

  3. Trennflächen vom Typ B sind Schotte, Wände, Decks, Decken oder Verkleidungen, die den folgenden Anforderungen genügen:
    aa) Sie bestehen aus einem zugelassenen nicht brennbaren Werkstoff, und alle Werkstoffe, die für die Herstellung und den Zusammenbau der Trennflächen verwendet werden, sind nicht brennbar mit Ausnahme des Oberflächenmaterials, das mindestens schwer entflammbar sein muss.
    bb) Sie weisen einen solchen Isolierwert auf, dass die Durchschnittstemperatur auf der dem Feuer abgekehrten Seite nicht um mehr als 140 ° C über die Anfangstemperatur hinaus ansteigt und an keinem Punkt einschließlich der Stoßfuge eine Temperaturerhöhung von mehr als 225 °C über die Anfangstemperatur hinaus innerhalb der nachfolgend angegebenen Zeit eintritt:

    Typ B15 - 15 Minuten,

    Typ B0 - 0 Minuten.

    cc) Sie sind so gebaut, dass sie den Durchgang von Flammen bis zum Ablauf der ersten halben Stunde des Normal-Brandversuchs verhindern.

3. In Räumen, ausgenommen Maschinen- und Vorratsräumen, verwendete Farben, Lacke und andere Produkte zur Oberflächenbehandlung sowie Deckbeläge müssen schwer entflammbar sein. Teppichböden, Stoffe, Vorhänge und andere hängende Textilmaterialien sowie Polstermöbel und Bettzeug müssen schwer entflammbar sein, sofern die Räume, in denen sie sich befinden, nicht über eine Druckwassersprühanlage nach Artikel 10.03a verfügen.

4. n Unterkunftsräumen angebrachte Decken und Wandverkleidungen einschließlich ihrer Unterkonstruktion müssen, sofern die Räume nicht über eine Druckwassersprühanlage nach Artikel 10.03a verfügen, aus nicht brennbaren Werkstoffen hergestellt sein mit Ausnahme ihrer Oberflächen, die zumindest schwer entflammbar sein müssen. Satz 1 gilt nicht für Saunen.

5. In Unterkunftsräumen, in denen sich Sammelflächen befinden, müssen Möbel und Einbauten aus nicht brennbaren Werkstoffen hergestellt sein, sofern die Räume nicht über eine Druckwassersprühanlage nach Artikel 10.03a verfügen.

6. Farben, Lacke und sonstige Stoffe, die auf freiliegenden Innenflächen verwendet werden, dürfen keine außergewöhnlichen Mengen von Rauch und giftigen Stoffen erzeugen. Dies ist in Übereinstimmung mit dem Code für Brandprüfverfahren nachzuweisen.

7. Isoliermaterialien in Unterkunftsräumen müssen nicht brennbar sein. Dies gilt nicht für Isolierungen von kühlmittelführenden Leitungen. Die Oberflächen der Isolierungen dieser Leitungen müssen zumindest schwer entflammbar sein.

7a. Planen oder ähnliche mobile Einrichtungen, mit denen Decksbereiche teilweise oder vollständig eingehaust werden, sowie deren Unterkonstruktionen müssen zumindest schwer entflammbar sein.

8. Türen in Trennflächen nach Nummer 2 müssen den folgenden Bestimmungen genügen:

  1. Sie müssen den gleichen Anforderungen der Nummer 2 genügen wie die Trennflächen selbst.
  2. Sie müssen, sofern es sich um Türen in Trennwänden nach Nummer 10 oder in Umschließungen von Maschinenräumen, Küchen und Treppen handelt, selbstschließend sein.
  3. Selbstschließende Türen, die im normalen Betrieb geöffnet sind, müssen an Ort und Stelle und von einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle aus geschlossen werden können. Nach einem fernbetätigten Schließen muss sich die Tür an Ort und Stelle erneut öffnen und sicher schließen lassen.
  4. Wasserdichte Türen nach Artikel 15.02 brauchen nicht isoliert zu werden.

9. Wände nach Nummer 2 müssen von Deck zu Deck durchgehend sein oder an durchgehenden Decken, die den gleichen Anforderungen nach Nummer 2 genügen, enden.

10. Folgende Fahrgastbereiche müssen durch senkrechte Trennflächen nach Nummer 2 unterteilt sein:

  1. Fahrgastbereiche, deren Gesamtgrundfläche 800 m2 überschreitet;
  2. Fahrgastbereiche, in denen sich Kabinen befinden, in Abständen von höchstens 40 m.

Die senkrechten Trennflächen müssen unter normalen Bedingungen rauchdicht und von Deck zu Deck durchgehend sein.

11. Hohlräume über Decken, unter Fußböden und hinter Wandverkleidungen müssen in Abständen von höchstens 14 m durch nicht brennbare, auch im Brandfall gut abdichtende Luftzugssperren abgetrennt sein.

12. Treppen müssen aus Stahl oder einem anderen gleichwertigen nicht brennbaren Werkstoff hergestellt sein.

13. Innentreppen und Aufzüge müssen in allen Ebenen durch Wände nach Nummer 2 eingeschachtet sein. Folgende Ausnahmen sind zulässig:

  1. Eine Treppe, die nur zwei Decks verbindet, braucht nicht eingeschachtet zu sein, wenn auf einem Deck die Treppe durch Wände nach Nummer 2 umschlossen ist.
  2. In einem Unterkunftsraum brauchen Treppen nicht eingeschachtet zu sein, wenn sie völlig im Innern dieses Raumes liegen und
    aa) wenn sich dieser Raum nur über zwei Decks erstreckt oder
    bb) wenn in diesem Raum auf allen Decks eine Druckwassersprühanlage nach Artikel 10.03a installiert ist, dieser Raum über eine Rauchabzugsanlage nach Nummer 16 verfügt und der Raum auf allen Decks einen Zugang zu einem Treppenschacht hat.

14. Lüftungssysteme und Luftversorgungsanlagen müssen den folgenden Anforderungen genügen:

  1. Sie müssen so ausgeführt sein, dass einer Ausbreitung von Feuer und Rauch durch diese Systeme und Anlagen vorgebeugt ist.
  2. Öffnungen für Zu- und Abluft und Luftversorgungsanlagen müssen geschlossen werden können.
  3. Lüftungskanäle müssen aus Stahl oder einem gleichwertigen nicht brennbaren Werkstoff hergestellt und sicher untereinander sowie mit dem Schiffsaufbau verbunden sein.
  4. Wenn Lüftungskanäle mit einem Querschnitt von mehr als 0,02 m2 durch Trennflächen nach Nummer 2 vom Typ a oder Trennflächen nach Nummer 10 geführt werden, müssen sie mit selbsttätigen und von einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle aus bedienbaren Feuerklappen ausgerüstet sein.
  5. Lüftungssysteme für Küchen und Maschinenräume müssen von Lüftungssystemen, die andere Bereiche versorgen, getrennt sein.
  6. Abluftkanäle sind mit verschließbaren Öffnungen zur Inspektion und Reinigung zu versehen. Diese Öffnungen müssen in der Nähe der Brandklappen angeordnet sein.
  7. Eingebaute Ventilatoren müssen von einer zentralen Stelle außerhalb des Maschinenraums abstellbar sein.

15. Küchen müssen mit Lüftungssystemen und Küchenherde mit Abzügen versehen sein. Die Abluftkanäle der Abzüge müssen den Anforderungen nach Nummer 14 genügen und zusätzlich mit handbetätigten Feuerklappen an den Eintrittsöffnungen versehen sein.

16. Kontrollstationen, Treppenschächte und innen liegende Evakuierungsflächen müssen mit natürlichen oder maschinellen Rauchabzugsanlagen versehen sein. Rauchabzugsanlagen müssen den folgenden Anforderungen genügen:

  1. Sie müssen eine ausreichende Leistungsfähigkeit und Zuverlässigkeit aufweisen.
  2. Sie müssen den Betriebsbedingungen des Fahrgastschiffes gerecht werden.
  3. Wenn Rauchabzugsanlagen auch der allgemeinen Lüftung der Räume dienen, darf dadurch ihre Funktion als Rauchabzugsanlage im Brandfall nicht behindert werden.
  4. Rauchabzugsanlagen müssen über eine von Hand betätigte Auslöseeinrichtung verfügen.
  5. Maschinelle Rauchabzugsanlagen müssen zusätzlich von einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle aus bedient werden können.
  6. Rauchabzugsanlagen mit natürlichem Abzug müssen mit einem Öffnungsmechanismus versehen sein, der entweder von Hand oder von einer innerhalb des Abzuges gelegenen Energiequelle betätigt wird.
  7. Von Hand zu betätigende Auslöseeinrichtungen und Öffnungsmechanismen müssen von innerhalb und außerhalb des zu schützenden Raumes zugänglich sein.

17. Unterkunftsräume, die nicht ständig von Bordpersonal und Besatzungsmitgliedern eingesehen werden, Küchen, Maschinenräume und sonstige gefährdete Räume müssen an ein zweckmäßiges Feuermeldesystem angeschlossen sein. Das Vorhandensein eines Brandes sowie der Brandbereich müssen selbsttätig an einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle angezeigt werden.

Artikel 15.12 Feuerbekämpfung

1. Zusätzlich zu den tragbaren Feuerlöschern nach Artikel 10.03 müssen mindestens folgende tragbare Feuerlöscher an Bord vorhanden sein:

  1. ein tragbarer Feuerlöscher je angefangene 120 m2 Brutto-Fußbodenfläche der Fahrgasträume;
  2. ein tragbarer Feuerlöscher je angefangene Gruppe von 10 Kabinen;
  3. ein tragbarer Feuerlöscher in jeder Küche und in der Nähe eines jeden Raumes, in dem brennbare Flüssigkeiten gelagert oder verwendet werden. In Küchen muss das Löschmittel auch zur Bekämpfung von Fettbränden geeignet sein.

Diese zusätzlichen Feuerlöscher müssen den Anforderungen des Artikels 10.03 Nummer 2 entsprechen und so aufgestellt und auf dem Schiff verteilt sein, dass bei einem Feuerherd an jeder Stelle zu jeder Zeit ein Feuerlöscher unmittelbar erreicht werden kann. In jeder Küche sowie in Frisiersalons und Parfümerien muss eine Feuerlöschdecke griffbereit vorhanden sein.

2. Fahrgastschiffe müssen mit einer Hydrantenanlage versehen sein, bestehend aus

  1. zwei Feuerlöschpumpen mit motorischem Antrieb und ausreichender Kapazität, davon eine fest installiert;
  2. einer Feuerlöschleitung mit einer ausreichenden Anzahl von Hydranten mit fest angeschlossenen, mindestens 20 m langen Feuerlöschschläuchen mit Strahlrohr, das geeignet ist, sowohl einen Sprühnebel als auch einen Wasserstrahl zu erzeugen, und das mit einer Schließmöglichkeit versehen ist.

3. Die Hydrantenanlagen müssen so ausgeführt und bemessen sein, dass

  1. jede beliebige Stelle des Schiffes von mindestens zwei örtlich verschiedenen Hydranten aus mit je einer einzigen Schlauchlänge von höchstens 20 m Länge erreicht werden kann;
  2. der Druck bei den Hydranten mindestens 300 kPa beträgt; und
  3. auf allen Decks eine Wasserstrahllänge von mindestens 6 m erreicht werden kann.

Wenn Hydrantenschränke vorhanden sind, muss an ihren Außenseiten ein Symbol für "Löschschlauch" gemäß Bild 5 der Anlage I mit einer Kantenlänge von mindestens 10 cm angebracht sein.

4. Hydrantenventile mit Schraubengewinde oder Hähne müssen so gestellt werden können, dass jeder der Feuerlöschschläuche während des Betriebes der Feuerlöschpumpen abgetrennt und entfernt werden kann.

5. Feuerlöschschläuche im Innenbereich müssen auf einer axial angeschlossenen Haspel aufgerollt sein.

6. Materialien für Einrichtungen zur Feuerbekämpfung müssen entweder hitzebeständig oder angemessen gegen ein Unwirksamwerden bei Hitze geschützt sein.

7. Rohre und Hydranten müssen derart angeordnet sein, dass die Möglichkeit eines Einfrierens vermieden wird.

8. Die beiden Feuerlöschpumpen müssen

  1. in getrennten Räumen aufgestellt bzw. untergebracht sein;
  2. unabhängig voneinander betrieben werden können;
  3. jede für sich auf allen Decks in der Lage sein, den erforderlichen Druck an den Hydranten aufrechtzuerhalten und die erforderliche Länge des Wasserstrahls zu erreichen;
  4. vor dem Heckschott aufgestellt sein.

Feuerlöschpumpen dürfen zu allgemeinen Betriebszwecken verwendet werden.

9. Maschinenräume müssen mit einer fest eingebauten Feuerlöschanlage nach Artikel 10.03b versehen sein.

10. Auf Kabinenschiffen müssen

  1. zwei umluftunabhängige Atemschutzgeräte entsprechend der Europäischen Norm EN 137:1993 mit Vollmaske entsprechend der Europäischen Norm EN 136:1998,
  2. zwei Ausrüstungssätze, bestehend mindestens aus Schutzanzug, Helm, Stiefeln, Handschuhen, Axt, Brecheisen, Taschenlampe und Führungsleine sowie,
  3. vier Fluchthauben vorhanden sein.

Artikel 15.13 Sicherheitsorganisation

1. Auf Fahrgastschiffen muss eine Sicherheitsrolle vorhanden sein. Sie beschreibt die Aufgaben der Besatzung und des Bordpersonals für die folgenden Fälle:

  1. Havarie,
  2. Feuer an Bord,
  3. Evakuierung der Fahrgäste,
  4. Person über Bord.

Besondere Sicherheitsmaßnahmen, die für Personen mit eingeschränkter Mobilität erforderlich sind, sind darin zu berücksichtigen

Die verschiedenen Aufgaben sind den Mitgliedern der Besatzung und des Bordpersonals, die Aufgaben in der Sicherheitsrolle haben, der Funktion nach zugeteilt. Insbesondere muss durch besondere Anweisungen sichergestellt sein, dass alle Türen und Öffnungen in wasserdichten Schotten nach Artikel 15.02 im Gefahrenfall unverzüglich wasserdicht geschlossen werden.

2. Zur Sicherheitsrolle gehört ein Sicherheitsplan des Schiffes, auf dem deutlich und übersichtlich mindestens bezeichnet sind:

  1. Bereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind;
  2. Fluchtwege, Notausgänge und Sammel- und Evakuierungsflächen nach Artikel 15.06 Nummer 8;
  3. Rettungsmittel und Beiboote;
  4. Feuerlöscher sowie Feuerlösch- und selbsttätige Druckwassersprühanlagen;
  5. sonstige Sicherheitsausrüstung;
  6. Alarmanlage nach Artikel 15.08 Nummer 3 Buchstabe a;
  7. Alarmanlage nach Artikel 15.08 Nummer 3 Buchstaben b und c;
  8. Türen in Schotten nach Artikel 15.02 Nummer 5 und ihre Bedienungsstellen sowie sonstige Öffnungen nach Artikel 15.02 Nummern 9, 10 und 13 und Artikel 15.03 Nummer 12;
  9. Türen nach Artikel 15.11 Nummer 8;
  10. Feuerklappen;
  11. Feuermeldesystem;
  12. Notstromanlage;
  13. Bedienungsorgane der Lüftungsanlagen;
  14. Landanschlüsse;
  15. Absperrorgane der Brennstoffleitungen;
  16. Flüssiggasanlagen;
  17. Lautsprecheranlagen;
  18. Sprechfunkanlagen;
  19. Verbandskästen.

3. Die Sicherheitsrolle nach Nummer 1 und der Sicherheitsplan nach Nummer 2 müssen

  1. einen Sichtvermerk der Untersuchungskommission tragen und
  2. auf jedem Deck an geeigneter Stelle deutlich sichtbar aufgehängt sein.

4. In jeder Kabine müssen sich Verhaltensregeln für Fahrgäste sowie ein gekürzter Sicherheitsplan, der nur die Angaben nach Nummer 2 Buchstaben a bis f enthält, befinden.

Diese Verhaltensregeln müssen mindestens enthalten:

  1. Bezeichnung der Notfälle
    • Feuer
    • Leck
    • Allgemeine Gefahr;
  2. Beschreibung der jeweiligen Notsignale;
  3. Anweisungen bezüglich
    • Fluchtweg
    • Verhalten
    • Bewahrung der Ruhe;
  4. Hinweise bezüglich
    • Rauchen
    • Verwendung von Feuer und offenem Licht
    • Öffnen der Fenster
    • Benutzung bestimmter Einrichtungen.

Diese Angaben müssen in Deutsch, Englisch, Französisch und Niederländisch vorhanden sein.

Artikel 15.14 Einrichtungen zum Sammeln und Entsorgen von häuslichen Abwässern 12

1. Fahrgastschiffe müssen mit Sammeltanks für häusliche Abwässer nach Nummer 2 oder geeigneten Bordkläranlagen nach Kapitel 14a ausgerüstet sein.

2. Abwassersammeltanks müssen einen ausreichenden Inhalt haben. Die Tanks müssen mit einer Einrichtung zur Feststellung des Füllstandes oder des Füllungsgrades versehen sein. Zur Entleerung der Tanks müssen bordeigene Pumpen und Leitungen vorhanden sein, mit denen das Abwasser auf beiden Seiten des Schiffes übergeben werden kann. Eine Durchleitung von Abwässern anderer Schiffe muss möglich sein.

Die Leitungen müssen mit einem Abgabeanschluss nach der Europäischen Norm EN 1306:1996 versehen sein.

Artikel 15.15 Abweichungen für bestimmte Fahrgastschiffe

1. Fahrgastschiffe, die für die Beförderung von weniger als 50 Fahrgästen zugelassen sind und deren LWL 25 m nicht überschreitet, müssen entweder den Nachweis einer ausreichenden Leckstabilität nach Artikel 15.03 Nummern 7 bis 13 erbringen oder nachweisen, dass sie im symmetrisch gefluteten Zustand folgenden Kriterien entsprechen:

  1. das Schiff darf maximal bis zur Tauchgrenze eintauchen und
  2. die verbleibende metazentrische Höhe GMR darf 0,10 m nicht unterschreiten.

Der erforderliche Restauftrieb ist durch die geeignete Wahl des Materials des Schiffskörpers oder durch Auftriebskörper aus geschlossenzelligem Schaum, die fest mit dem Rumpf verbunden sind, zu gewährleisten. Für Schiffe mit einer Länge von mehr als 15 m darf der Restauftrieb durch eine Kombination aus Auftriebskörpern und Schotteneinteilung für den 1-Abteilungsstatus nach Artikel 15.03 sichergestellt werden.

2. Die Untersuchungskommission kann bei Fahrgastschiffen nach Nummer 1 geringfügige Abweichungen von der in Artikel 15.06 Nummer 3 Buchstabe c und Nummer 5 Buchstabe b geforderten lichten Höhe zulassen. Die Abweichung darf nicht mehr als 5 % betragen. Bei Abweichungen sind die betreffenden Schiffsteile farblich kenntlich zu machen.

3. Abweichend von Artikel 15.03 Nummer 9 brauchen Fahrgastschiffe, die zur Beförderung von höchstens 250 Fahrgästen zugelassen sind und deren Länge 45 m nicht überschreitet, den 2-Abteilungsstatus nicht zu erfüllen.

4. (Ohne Inhalt)

5. Die Untersuchungskommission kann bei Fahrgastschiffen, die für die Beförderung von höchstens 250 Fahrgästen zugelassen sind und deren LWL 25 m nicht überschreitet, von der Erfüllung des Artikel 10.04 absehen, wenn das Fahrgastschiff mit einer beidseitig erreichbaren Plattform kurz oberhalb der Schwimmwasserlinie ausgerüstet ist, die es ermöglicht, Personen aus dem Wasser zu bergen. 4 Das Fahrgastschiff kann mit einer vergleichbaren Einrichtung versehen sein, wobei

  1. für die Bedienung der Einrichtung eine Person ausreichen muss;
  2. mobile Einrichtungen zulässig sind;
  3. die Einrichtung sich außerhalb des Gefahrenbereichs der Propulsionsorgane befinden muss; und
  4. eine effektive Kommunikation zwischen dem Schiffsführer und der die Einrichtung bedienenden Person möglich sein muss.

6. Die Untersuchungskommission kann bei Fahrgastschiffen, die für die Beförderung von höchstens 600 Fahrgästen zugelassen sind und deren Länge 45 m nicht überschreitet, von der Erfüllung des Artikels 10.04 absehen, wenn das Fahrgastschiff mit einer Plattform nach Nummer 5 Satz 1 oder mit einer der Plattform vergleichbaren Einrichtung nach Nummer 5 Satz 2 ausgerüstet ist. Darüber hinaus muss das Fahrgastschiff

  1. als Hauptantrieb einen Ruderpropeller, einen Zykloidalpropeller oder einen Wasserstrahlantrieb oder
  2. einen Hauptantrieb mit 2 Propulsionsorganen oder
  3. einen Hauptantrieb und eine Bugstrahlanlage aufweisen.

7. Abweichend von Artikel 15.02 Nummer 9 darf auf Fahrgastschiffen, deren Länge 45 m nicht überschreitet und deren höchstzulässige Fahrgastzahl der Länge des Schiffes in Meter entspricht, eine handbetätigte Tür ohne Fernbedienung in einem Schott nach Artikel 15.02 Nummer 5 im Fahrgastbereich vorhanden sein, wenn

  1. das Schiff über nur ein Deck verfügt;
  2. diese Tür unmittelbar vom Deck aus zu erreichen und nicht mehr als 10 m vom Zugang zum Deck entfernt ist;
  3. die Unterkante der Türöffnung mindestens 30 cm über dem Boden des Fahrgastbereiches liegt; und
  4. die beiden durch die Tür getrennten Abteilungen mit einem Niveaualarm ausgerüstet sind.

8. Abweichend von Artikel 15.06 Nummer 6 Buchstabe c darf auf Fahrgastschiffen nach Nummer 7 ein Fluchtweg durch eine Küche führen, sofern ein zweiter Fluchtweg vorhanden ist.

9. Für Fahrgastschiffe, deren Länge 45 m nicht überschreitet, gilt: Artikel 15.01 Nummer 2 Buchstabe e nicht, wenn die Flüssiggasanlagen mit geeigneten Warneinrichtungen für gesundheitsgefährdende Konzentrationen von CO sowie für explosionsfähige Gas-Luft-Gemische ausgestattet sind.

10. Folgende Vorschriften gelten nicht für Fahrgastschiffe, deren LWL 25 m nicht überschreitet:

  1. Artikel 15.04 Nummer 1 letzter Satz;
  2. Artikel 15.06 Nummer 6 Buchstabe c, soweit Küchen betroffen sind, sofern ein zweiter Fluchtweg vorhanden ist;
  3. Artikel 15.07.

11. Für Kabinenschiffe, deren Länge 45 m nicht überschreitet, gilt Artikel 15.12 Nummer 10 nicht, sofern in jeder Kabine Fluchthauben in einer Zahl, die der der sich dort befindenden Betten entspricht, griffbereit vorhanden sind.

Kapitel 15a
Sonderbestimmungen für Segelfahrgastschiffe

Artikel 15a.01 Anwendung des Teils II

Zusätzlich zu den Bestimmungen des Teils II gelten für Segelfahrgastschiffe die Bestimmungen dieses Kapitels.

Artikel 15a.02 Ausnahmen für bestimmte Segelfahrgastschiffe

1. Für Segelfahrgastschiffe, deren LWL 45 m nicht überschreitet und deren höchstzulässige Anzahl der Fahrgäste nicht mehr als LWL in ganzen Metern beträgt, gelten folgende Bestimmungen nicht:

  1. Artikel 3.03 Nummer 7, sofern Anker nicht in Klüsen gefahren werden;
  2. Artikel 10.02 Nummer 2 Buchstabe d bezüglich der Länge;
  3. Artikel 15.08 Nummer 3 Buchstabe a;
  4. Artikel 15.15 Nummer 9 Buchstabe a.

2. Abweichend von Nummer 1 kann die Anzahl der Fahrgäste auf das 1,5-fache LWL in ganzen Metern erhöht werden, wenn die Besegelung und die Deckseinrichtung dies zulassen.

Artikel 15a.03 Stabilitätsanforderungen für das Schiff unter Segeln

1. Für die Berechnung des krängenden Moments nach Artikel 15.03 Nummer 3 müssen bei der Ermittlung des Gewichtsschwerpunktes des Schiffes die aufgetuchten Segel einbezogen werden.

2. Unter Berücksichtigung aller Beladungsfälle nach Artikel 15.03 Nummer 2 und unter Verwendung einer Standardbesegelung darf das durch Winddruck verursachte krängende Moment nicht so hoch sein, dass ein Krängungswinkel von 20° überschritten wird. Dabei muss

  1. für die Rechnung ein gleich bleibender Winddruck von 0,07 kN/m2 angesetzt werden,
  2. der Restsicherheitsabstand mindestens 100 mm betragen und darf,
  3. der Restfreibord nicht negativ sein.

3. Der Hebelarm der statischen Stabilität muss bei einem Krängungswinkel

  1. von 25° oder mehr seinen Maximalwert erreichen,
  2. von 30° oder mehr mindestens 200 mm betragen,
  3. bis 60° positiv sein.

4. Die Fläche unter der Hebelarmkurve darf bis

  1. 30° nicht weniger als 0,055 mrad betragen;
  2. 40° oder bei dem Winkel, bei dem eine ungeschützte Öffnung unter Wasser gerät und der kleiner als 40° ist, nicht weniger als 0,09 mrad betragen.

Zwischen

  1. 30° und 40° oder
  2. zwischen 30° und dem Winkel, bei dem eine ungeschützte Öffnung unter Wasser gerät und der kleiner als 40° ist,

darf diese Fläche nicht unter 0,03 mrad liegen.

Artikel 15a.04 Schiffbau- und maschinenbauliche Anforderungen

1. Abweichend von Artikel 6.01 Nummer 3 und Artikel 9.01 Nummer 3 müssen die Anlagen für ständige Neigungen des Schiffes bis 20° ausgelegt sein.

2. Abweichend von Artikel 15.06 Nummer 5 Buchstabe a und Artikel 15.06 Nummer 9 Buchstabe b kann die Untersuchungskommission für Segelfahrgastschiffe, deren Länge 25 m nicht überschreitet, bei Verbindungsgängen und -treppen eine geringere lichte Breite als 800 mm zulassen. Das Maß von 600 mm darf jedoch nicht unterschritten werden.

3. Abweichend von Artikel 15.06 Nummer 10 Buchstabe a kann die Untersuchungskommission in besonderen Fällen wegnehmbare Geländer in den Bereichen zulassen, wo es für die Segelführung notwendig ist.

4. Im Sinne von Artikel 15.07 gelten die Segel als ein Hauptantriebssystem.

5. Abweichend von Artikel 15.15 Nummer 7 Buchstabe c darf die Höhe Unterkante Türöffnung bis auf 200 mm über dem Boden des Fahrgastbereichs verringert werden. Dabei muss sich die Tür nach dem Öffnen selbsttätig schließen und verriegeln.

6. Kann während der Segelfahrt die Schraube leer mitdrehen, sind gefährdete Antriebsteile vor Schäden zu schützen.

Artikel 15a.05 Takelage im Allgemeinen

1. Die Teile der Takelage sind so anzuordnen, dass ein unzulässiges Scheuern vermieden wird.

2. Werden andere Materialien als Holz oder eine außergewöhnliche Betakelung verwendet, muss diese Bauart eine den in diesem Kapitel festgelegten Abmessungen und Festigkeiten gleichwertige Sicherheit gewährleisten. Für den Nachweis der Festigkeit muss

  1. eine Festigkeitsberechnung erstellt werden oder
  2. die ausreichende Festigkeit von einer anerkannten Klassifikationsgesellschaft bestätigt worden sein oder
  3. die Dimensionierung nach einem anerkannten Regelwerk erfolgen (z.B. Middendorf; Kusk-Jensen).

Der Nachweis muss der Untersuchungskommission vorgelegt werden.

Artikel 15a.06 Masten und Rundhölzer im Allgemeinen

1. Sämtliche Rundhölzer müssen aus Material guter Qualität hergestellt sein.

2. Holz für Masten muss folgenden Anforderungen genügen:

  1. frei von Astkonzentrationen;
  2. frei von Splint innerhalb der vorgeschriebenen Abmessungen;
  3. möglichst längsfaserig;
  4. möglichst gerade gewachsen.

3. Wird als Holzart Pitchpine oder Oregonpine der Qualitätsstufe "clear and better" verwendet, können die Durchmesser in den Tabellen der Artikel 15a.07 bis 15a.12 um 5 % verringert werden.

4. Werden für Masten, Stengen, Rahen, Bäume und Bugspriete keine Hölzer mit runden Querschnitt verwendet, müssen diese über eine gleichwertige Festigkeit verfügen.

5. Mastfundament, Mastkoker, Befestigungen auf dem Deck, an Wrangen oder Steven müssen so konstruiert werden, dass die darauf ausgeübten Kräfte auf andere damit verbundenen Teile abgeleitet oder von diesen übernommen werden.

6. In Abhängigkeit von der Belastung und Stabilität des Schiffes sowie von der Verteilung der verfügbaren Segelfläche kann die Untersuchungskommission im Vergleich mit den in den Artikeln 15a.07 bis 15a.12 vorgeschriebenen Abmessungen eine Verringerung der Querschnitte der Rundhölzer und gegebenenfalls der Anforderungen an die Takelage zulassen. Dazu sind Nachweise nach Artikel 15a.05 Nummer 2 vorzulegen.

7. Ist die Schwingungsdauer/Schlingerzeit des Schiffes in Sekunden kürzer als drei Viertel der Schiffsbreite in Metern, sind die in den Artikeln 15a.07 bis 15a.12 vorgeschriebenen Abmessungen zu erhöhen. Dazu sind Nachweise nach Artikel 15a.05 Nummer 2 vorzulegen.

8. In den Tabellen der Artikel 15a.07 bis 15a.12 und 15a.14 sind mögliche Zwischenwerte zu interpolieren.

Artikel 15a.07 Besondere Vorschriften für Masten

1. Hölzerne Masten müssen mindestens folgenden Anforderungen entsprechen:

Länge*)
(m)		 Durchmesser an Deck
(cm)		 Durchmesser am Saling
(cm)		 Durchmesser am Eselshaupt
(cm)
10 20 17 15
11 22 17 15
12 24 19 17
13 26 21 18
14 28 23 19
15 30 25 21
16 32 26 22
17 34 28 23
18 36 29 24
19 39 31 25
20 41 33 26
21 43 34 28
22 44 35 29
23 46 37 30
24 49 39 32
25 51 41 33
*) Abstand vom Saling bis zum Deck.

Werden an einem Mast zwei Rahen geführt, muss ein Zuschlag von mindestens 10 % auf die Durchmesser erfolgen.

Werden an einem Mast mehr als zwei Rahen geführt, muss ein Zuschlag von mindestens 15 % auf die Durchmesser erfolgen.

Bei durchgesteckten Masten muss der Durchmesser am Mastfuß mindestens 75 % des Durchmessers betragen, den der Mast in Deckshöhe aufweist.

2. Mastbeschläge, Mastbanden, Salinge und Eselshäupter müssen ausreichend stark dimensioniert und ordnungsgemäß montiert sein.

Artikel 15a.08 Besondere Vorschriften für Stengen

1. Hölzerne Stengen müssen mindestens folgenden Anforderungen entsprechen:

Länge*)
(m)		 Durchmesser am Fuß
(cm)		 Durchmesser in halber
(cm)		 Beschlagdurchmesser**)
(cm)
4 8 7 6
5 10 9 7
6 13 11 8
7 14 13 10
8 16 15 11
9 18 16 13
10 20 18 15
11 23 20 16
12 25 22 17
13 26 24 18
14 28 25 20
15 31 27 21
*) Gesamtlänge der Stenge ohne Stengentopp.

**) Durchmesser der Stenge in der Höhe des toppbeschlages.

Werden an einer Stenge Rahsegel geführt, muss ein Zuschlag von 10 % auf die Abmessungen der Tabelle erfolgen.

2. Die Überlappung der Stenge mit dem Mast muss mindestens das Zehnfache des vorgeschriebenen Durchmessers des Stengenfußes betragen.

Artikel 15a.09 Besondere Vorschriften für Bugspriete

1. Hölzerne Bugspriete müssen mindestens folgenden Anforderungen entsprechen:

Länge*)
(m)		 Durchmesser am Vorsteven
(cm)		 Durchmesser in halber Länge
(cm)
4 14,5 12,5
5 18 16
6 22 19
7 25 23
8 29 25
9 32 29
10 36 32
11 39 35
12 43 39
*) Gesamtlänge des Bugspriets.

2. Der binnenbords gelegene Teil des Bugspriets muss eine Länge von mindestens dem vierfachen Durchmesser des Bugspriets am Steven haben.

3. Der Durchmesser des Bugspriets an der Nock muss mindestens 60 % des Durchmessers des Bugspriets am Steven betragen.

Artikel 15a.10 Besondere Vorschriften für Klüverbäume

1. Hölzerne Klüverbäume müssen mindestens folgenden Anforderungen entsprechen:

Länge*) (m) 2 3 4 5 6 7 8 9 10
Durchmesser auf dem Steven
(cm)		 7 10 14 17 21 24 28 31 35
*) Gesamtlänge des Klüverbaums.

2. Der Durchmesser des Klüverbaums an der Nock muss mindestens 60 % des Durchmessers auf dem Steven betragen.

Artikel 15a.11 Besondere Vorschriften für Großbäume

1. Hölzerne Großbäume müssen mindestens folgenden Anforderungen entsprechen:

Länge*) (m) 5 6 7 8 9 10 11 12 13 14 15 16
Durchmesser (cm) 14 15 16 17 18 20 21 23 24 25 26 27
*) Gesamtlänge des Großbaumes.

2. Der Durchmesser beim Lümmel muss mindestens 72 % des in der Tabelle erwähnten Durchmessers betragen.

3. Der Durchmesser beim Schothorn muss mindestens 85 % des in der Tabelle erwähnten Durchmessers betragen.

4. Der Durchmesser muss - vom Mast ab gemessen - auf 2/3 der Länge am größten sein.

5. Wenn

  1. ein Winkel zwischen Hinterliek und Großbaum von weniger als 65° vorhanden ist und die Großschot am Ende des Großbaumes liegt oder
  2. der Angriffspunkt der Großschot nicht gegenüber dem Schothorn liegt,

kann die Untersuchungskommission gemäß Artikel 15a.05 Nummer 2 einen größeren Durchmesser vorschreiben.

6. Bei Segelflächen unter 50 m2 kann die Untersuchungskommission eine Reduzierung der in der Tabelle aufgeführten Abmessungen zulassen.

Artikel 15a.12 Besondere Vorschriften für Gaffeln

1. Hölzerne Gaffeln müssen mindestens folgenden Anforderungen entsprechen:

Länge*) (m) 4 5 6 7 8 9 10
Durchmesser (cm) 10 12 14 16 17 18 20
*) Gesamtlänge der Gaffel.

2. Die ungestützte Länge der Gaffel darf höchstens 75 % betragen.

3. Die Bruchfestigkeit des Hahnepots muss mindestens das 1,2-Fache der Bruchfestigkeit des Piekfalles betragen.

4. Der Scheitelwinkel des Hahnepots darf höchstens 60° betragen.

5. Ist abweichend von Nummer 4 der Scheitelwinkel des Hahnepots größer als 60°, muss die Bruchfestigkeit den in diesem Fall auftretenden Kräften angepasst werden.

6. Bei Segelflächen unter 50 m2 kann die Untersuchungskommission eine Reduzierung der in der Tabelle aufgeführten Abmessungen zulassen.

Artikel 15a.13 Allgemeine Bestimmungen für stehendes und laufendes Gut

1. Stehendes und laufendes Gut muss den Festigkeitsbestimmungen gemäß Artikel 15a.14 und Artikel 15a.15 entsprechen.

2. Als Drahtseilverbindungen sind zulässig:

  1. Spleiße,
  2. Presshülsen, oder
  3. Vergusshülsen.

Spleiße müssen bekleidet und Enden besetzt sein.

3. Augspleiße müssen mit einer Kausche versehen sein.

4. Seile sind so zu führen, dass Behinderungen von Ein- und Niedergängen vermieden werden.

Artikel 15a.14 Besondere Vorschriften für stehendes Gut

1. Fockstage und Wanten müssen mindestens folgenden Anforderungen entsprechen:

Länge des Mastes*) (m) 11 12 13 14 15 16 17 18
Bruchfestigkeit der Fockstag (kN) 160 172 185 200 220 244 269 294
Bruchfestigkeit der Wanten (kN) 355 415 450 485 525 540 630 720
Anzahl der Kabel und Seile der Wanten pro Seite 3 3 3 3 3 3 4 4
*) Abstand vom top oder Saling bis zum Deck.

2. Backstage, topstenge, Fliegerstage, Klüverbäume und Bugstage müssen mindestens folgenden Anforderungen entsprechen:

Länge des Mastes*) (m) <13 13-18 >18
Bruchfestigkeit des Backstages
(kN)		 89 119 159
Bruchfestigkeit der topstenge
(kN)		 89 119 159
Länge der topstenge (m) <6 6-8 >8
Bruchfestigkeit des Fliegerstages
(kN)		 58 89 119
Länge des Klüverbaumes (m) <5 5-7 >7
Bruchfestigkeit des Bugstages
(kN)		 58 89 119
*) Abstand vom top oder Saling bis zum Deck.

3. Seile sind vorzugsweise entsprechend der Seilmachart 6 × 7 FE in der Festigkeitsklasse 1.550 N/mm2 auszuführen. Ersatzweise können bei gleicher Festigkeitsklasse die Konstruktionen 6 × 36 SE oder 6 ×19 FE verwendet werden. Durch die höhere Elastizität der Konstruktion 6 ×19 sind die in der Tabelle angegebenen Bruchfestigkeiten um 10 % zu erhöhen. Andere Seilkonstruktionen sind zulässig, sofern sie vergleichbare Eigenschaften aufweisen.

4. Bei Einsatz einer Massivverstagung muss ein Zuschlag von 30 % auf die in der Tabelle erwähnte Bruchfestigkeit erfolgen.

5. Für die Verstagung dürfen nur geprüfte Gabeln, Rundaugen und Bolzen benutzt werden.

6. Bolzen, Gabeln, Rundaugen und Spannschrauben müssen gesichert werden können.

7. Die Bruchfestigkeit des Wasserstages muss mindestens die 1,2-fache Bruchfestigkeit der anschließenden Klüver- und Fliegerstage betragen.

8. Bei Schiffen mit einer Wasserverdrängung unter 30 m3 kann die Untersuchungskommission die in der folgenden Tabelle aufgeführten Reduzierungen der Bruchfestigkeit zulassen:

Wasserverdrängung geteilt durch die Mastzahl (m3) Reduzierung (%)
> 20 bis 30 20
10 bis 20 35
< 10 60

Artikel 15a.15 Besondere Vorschriften für laufendes Gut

1. Für laufendes Gut müssen Faserseile oder Stahldrahttauwerk verwendet werden. Die Bruchfestigkeit und der Durchmesser für laufendes Gut müssen im Verhältnis zur Segelfläche mindestens folgenden Anforderungen entsprechen:

Art des laufenden Gutes Seilmaterial Segelfläche (m2) Bruchfestigkeit
(KN)		 Seildurchmesser
(mm)
Stagsegelfallen

Stahldraht

 bis 35 20 6
> 35 38 8
Faser (Polypropylen-PP)

Seildurchmesser mind. 14 mm und pro angefangene 25 m2 eine Seilscheibe
Gaffelsegelfallen
toppsegelfallen

Stahldraht

 bis 50 20 6
> 50 bis 80 30 8
> 80 bis 120 60 10
>120 bis 160 80 12
Faser (PP)

Seildurchmesser mind. 18 mm und pro angefangene 30 m2 eine Seilscheibe
Stagsegelschoten

Faser (PP)

 bis 40 14
> 40 18

Bei Segelflächen über 30 m2 muss die Schot als Talje ausgeführt sein oder mit einer Winde bedient werden können
Gaffel-/toppsegelschoten

Stahldraht

 < 100 60 10
100 bis 150 85 12
> 150 116 14

Für toppsegelschoten sind elastische Verbindungselemente (Vorläufer) notwendig.
Faser (PP)

Seildurchmesser mind. 18 mm und mind. 3 Seilscheiben Bei mehr als 60 m2 Segelfläche je 20 m2 eine Seilscheibe

2. Das zur Verstagung gehörende laufende Gut muss eine Bruchfestigkeit aufweisen, die mit der Bruchfestigkeit des Stages oder der Wanten übereinstimmt.

3. Bei der Verwendung anderer als der unter Nummer 1 genannten Materialien müssen die Festigkeitswerte der Tabelle aus Nummer 1 eingehalten werden.

Faserseile aus Polyethylen dürfen nicht verwendet werden.

Artikel 15a.16 Beschläge und Teile der Takelage

1. Die Durchmesser der Seilscheiben (gemessen Seilmitte -Seilmitte) müssen beim Einsatz von Stahldrahtseil oder Faserseil mindestens folgenden Anforderungen entsprechen:

Stahldrahtseil (mm) 6 7 8 9 10 11 12
Faserseil (mm) 16 18 20 22 24 26 28
Seilscheibe (mm) 100 110 120 130 145 155 165

2. Abweichend von Nummer 1 darf der Durchmesser der Seilscheiben das Sechsfache des Seildurchmessers betragen, wenn das Stahldrahtseil nicht ständig über Scheiben läuft.

3. Die Bruchfestigkeit der Anschlagmittel (z.B. Gabeln, Rundaugen, Spannschrauben, Ösenplatten, Bolzen, Ringe und Schäkel) muss auf die Bruchfestigkeit des daran festgemachten stehenden oder laufenden Gutes abgestimmt sein.

4. Die Befestigungen der Stag- und Wantpüttinge müssen für die darauf ausgeübten Kräfte ausgelegt sein.

5. An jedem Auge darf nur ein Schäkel und das dazugehörige Stag oder Want befestigt werden.

6. Blöcke von Fallen und Dirken müssen ordnungsgemäß am Mast befestigt sein, wobei sich die dazu benutzten drehenden Hahnepote in gutem Zustand befinden müssen.

7. Die Befestigungen der Augenbolzen, Klampen, Belegnägel und Nagelbänke müssen für die darauf ausgeübten Kräfte ausgelegt sein.

Artikel 15a.17 Segel

1. Es muss sichergestellt sein, dass Segel einfach, schnell und sicher eingeholt werden können.

2. Die Segelfläche muss zum Schiffstyp und zur Wasserverdrängung passen.

Artikel 15a.18 Ausrüstung

1. Schiffe, die mit einem Klüverbaum oder Bugspriet ausgerüstet sind, müssen ein Klüvernetz und eine ausreichende Anzahl dazugehöriger Halte- und Spannvorrichtungen haben.

2. Auf die Ausrüstung nach Nummer 1 kann verzichtet werden, wenn der Klüverbaum oder Bugspriet mit einem Hand- und Fußpferd ausgerüstet ist, das für die Aufnahme eines mitzuführenden Sicherheitsgurtes ausreichend dimensioniert ist.

3. Für Arbeiten in der Takelage ist ein Bootsmannsstuhl vorzuhalten.

Artikel 15a.19 Prüfung

1. Die Takelage ist durch die Untersuchungskommission alle 2,5 Jahre zu prüfen. Der Mindestumfang der Prüfung umfasst

  1. die Segel, samt Lieken, Schothorn und Reffaugen;
  2. den Zustand der Masten und Rundhölzer;
  3. den Zustand des stehenden und laufenden Guts samt Drahtseilverbindungen;
  4. die Möglichkeit, das Segel schnell und sicher zu reffen;
  5. die ordnungsgemäße Befestigung der Blöcke von Fallen und Dirken;
  6. die Befestigung des Mastkokers und sonstige an der Schiffskonstruktion festgemachten Befestigungspunkte des stehenden und laufenden Guts;
  7. die für die Segelführung vorgesehenen Winden;
  8. sonstige für das Segeln vorgesehene Anlagen, wie Schwerte und die für die Bedienung vorgesehenen Installationen;
  9. die Vorkehrungen zur Vermeidung des Scheuerns der Rundhölzer, des laufenden und stehenden Gutes und der Segel;
  10. die Ausrüstung nach Artikel 15a.18.

2. Der Teil des hölzernen, durch das Deck geführten Mastes, der sich unter Deck befindet, ist in einem von der Untersuchungskommission festzulegenden Intervall, spätestens jedoch bei jeder Nachuntersuchung nach Artikel 2.09 zu prüfen. Dazu muss der Mast herausgezogen werden.

3. An Bord muss ein von der Untersuchungskommission ausgestelltes, datiertes und unterschriebenes Zeugnis der letzten gemäß Nummer 1 erfolgten Prüfung mitgeführt werden.

Kapitel 16
Sonderbestimmungen für Fahrzeuge, die zur Verwendung als Teil eines Schubverbandes, eines Schleppverbandes oder einer gekuppelten Zusammenstellung bestimmt sind

Artikel 16.01 Zum Schieben geeignete Fahrzeuge

1. Fahrzeuge, die zum Schieben verwendet werden sollen, müssen mit einer geeigneten Schubvorrichtung versehen sein. Sie müssen so gebaut und ausgerüstet sein, dass

  1. der Übergang zum geschobenen Fahrzeug leicht und gefahrlos möglich ist, auch wenn die Kupplungsmittel angebracht sind;
  2. sie eine feste Lage mit dem oder den gekuppelten Fahrzeugen einnehmen können; und
  3. ein Verschieben der Fahrzeuge gegeneinander verhindert wird.

2. Werden zum Kuppeln Drahtseile verwendet, müssen an dem zum Schieben geeigneten Fahrzeug mindestens zwei Spezialwinden oder gleichwertige Einrichtungen zum Spannen der Seile angeordnet sein.

3. Kupplungseinrichtungen müssen eine starre Verbindung mit dem oder den geschobenen Fahrzeugen ermöglichen.

Bei Schubverbänden, die aus einem schiebenden und nur einem geschobenen Fahrzeug bestehen, können die Kupplungseinrichtungen auch ein gesteuertes Knicken ermöglichen. Die dafür erforderlichen Antriebe müssen die zu übertragenden Kräfte einwandfrei aufnehmen können und leicht und gefahrlos zu bedienen sein. Für diese Antriebe gelten die Artikel 6.02 bis 6.04 sinngemäß.

4. Bei Schubbooten kann das Kollisionsschott nach Artikel 3.03 Nummer 1 Buchstabe a entfallen.

Artikel 16.02 Zum Geschobenwerden geeignete Fahrzeuge

1. Für Schubleichter ohne Steuereinrichtung, Wohnung, Maschinen- oder Kesselräume gelten nicht

  1. Kapitel 5 bis 7 und Kapitel 12;
  2. Artikel 8.08 Nummern 2 bis 8, Artikel 10.02, Artikel 10.05 Nummer 1.

Sind Steuereinrichtungen, Wohnungen, Maschinen- oder Kesselräume vorhanden, sind die entsprechenden Anforderungen dieses Anhangs anzuwenden.

2. Für Trägerschiffsleichter mit L von nicht mehr als 40 m gilt außerdem:

  1. Wasserdichte Querschotte nach Artikel 3.03 Nummer 1 können entfallen, wenn die Stirnseite mindestens die 2,5-fache Belastung aufnehmen kann wie das Kollisionsschott eines Binnenschiffes mit entsprechendem Tiefgang, das nach den Vorschriften einer anerkannten Klassifikationsgesellschaft gebaut ist.
  2. Abweichend von Artikel 8.08 Nummer 1 müssen schwer zugängliche Doppelbodenzellen nur dann lenzbar sein, wenn ihr Rauminhalt 5 % der Wasserverdrängung des Trägerschiffsleichters bei größter zulässiger Einsenkung übersteigt.

3. Fahrzeuge, die geschoben werden sollen, müssen mit Kupplungseinrichtungen versehen sein, die eine sichere Verbindung mit anderen Fahrzeugen gewährleisten.

Artikel 16.03 Zum Fortbewegen von gekuppelten Fahrzeugen geeignete Fahrzeuge

Auf Fahrzeugen, die zum Fortbewegen von gekuppelten Fahrzeugen verwendet werden sollen, müssen Poller oder gleichwertige Einrichtungen vorhanden sein, die nach Anzahl und Anordnung eine sichere Verbindung der gekuppelten Fahrzeuge ermöglichen.

Artikel 16.04 Zum Fortbewegtwerden in Verbänden geeignete Fahrzeuge

Fahrzeuge, die in Verbänden fortbewegt werden sollen, müssen über hierfür geeignete Kupplungseinrichtungen, Poller oder gleichwertige Einrichtungen verfügen, die nach Anzahl und Anordnung eine sichere Verbindung mit dem oder den anderen Fahrzeugen des Verbandes gewährleisten.

Artikel 16.05 Zum Schleppen geeignete Fahrzeuge

1. Fahrzeuge, die zum Schleppen verwendet werden sollen, müssen folgenden Anforderungen genügen:

  1. Die Schleppeinrichtungen müssen so angeordnet sein, dass ihre Verwendung die Sicherheit des Fahrzeuges, seiner Besatzung und seiner Ladung nicht beeinträchtigt.
  2. Bugsierende und schleppende Fahrzeuge müssen mit einem vom Steuerhaus sicher auslösbaren Schlepphaken ausgerüstet sein; dies gilt nicht, wenn aufgrund der Bauart oder durch andere Einrichtungen das Kentern verhindert ist.
  3. Als Schleppeinrichtungen müssen Schleppwinden oder ein Schlepphaken vorhanden sein. Die Schleppeinrichtungen müssen vor der Schraubenebene liegen. Dies gilt nicht für Schleppboote, die mit dem Antriebsorgan gesteuert werden, wie Ruderpropeller oder Zykloidalpropeller.
  4. Abweichend von Buchstabe c genügt bei Fahrzeugen, die ausschließlich im Sinne der schifffahrtspolizeilichen Vorschriften der Mitgliedstaaten Schlepphilfe für Fahrzeuge mit Maschinenantrieb leisten, auch eine Schleppeinrichtung wie Poller oder gleichwertige Einrichtungen. Buchstabe b gilt entsprechend.
  5. Besteht die Gefahr, dass sich die Schlepptrossen auf dem Achterschiff verfangen können, müssen dort Überläufer mit Drahtfänger angebracht sein.

2. Fahrzeuge mit L von mehr als 86 m dürfen zum Schleppen zu Tal nicht zugelassen werden.

Artikel 16.06 Probefahrten mit Verbänden

1. Für Erteilung der Zulassung als Schubboot oder Motorschiff zum Fortbewegen von Fahrzeugen in einem starren Verband und der Eintragung des entsprechenden Vermerkes in das Gemeinschaftszeugnis bestimmt die Untersuchungskommission, ob und welche Formationen ihr vorzuführen sind, und veranlasst die Probefahrten nach Artikel 5.02 mit dem Verband in der oder den beantragten Formationen, die ihr am ungünstigsten erscheinen. Dabei muss dieser Verband die Artikel 5.02 bis 5.10 erfüllen.

Die Untersuchungskommission vergewissert sich, ob die starre Verbindung aller Fahrzeuge des Verbandes bei den Manövern nach Kapitel 5 sichergestellt ist.

2. Werden bei den Probefahrten nach Nummer 1 besondere Einrichtungen an den im Verband fortbewegten Fahrzeugen (wie Ruderanlage, Antriebs- oder Manövriereinrichtungen, Gelenkkupplungen) eingesetzt, um die Artikel 5.02 bis 5.10 zu erfüllen, sind in diesem Fall in das Gemeinschaftszeugnis des den Verband fortbewegenden Fahrzeuges einzutragen: Formation, Position, Name und europäische Schiffsnummer der zugelassenen Fahrzeuge, die über diese besonderen eingesetzten Einrichtungen verfügen.

Artikel 16.07 Eintragungen in das Gemeinschaftszeugnis

1. Soll ein Fahrzeug einen Verband fortbewegen oder in ihm fortbewegt werden, muss im Gemeinschaftszeugnis vermerkt sein, dass es aufgrund der Anforderungen nach den Artikeln 16.01 bis 16.06 dafür geeignet ist.

2. In das Gemeinschaftszeugnis des fortbewegenden Fahrzeuges sind einzutragen:

  1. zugelassene Verbände und Formationen;
  2. Art der Kupplungen;
  3. größte ermittelte Kupplungskräfte; und
  4. gegebenenfalls Mindestbruchkraft der Kupplungsseile der Längsverbindungen sowie Anzahl der Seilführungen.
weiter .

umwelt-online - Demo-Version


(Stand: 05.01.2022)

Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)

(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)

Preise & Bestellung

Die Zugangskennung wird kurzfristig übermittelt

? Fragen ?
Abonnentenzugang/Volltextversion
