Vorbemerkung

In verschiedenen Arbeitsprozessen werden gefährliche Stoffe und Gemische eingesetzt und verwendet. Erste Hinweise darauf, dass es sich dabei um Gefahrstoffe handelt, welche gefährlichen Eigenschaften diese besitzen, welche Gefahren auftreten können und welche Schutzmaßnahmen erforderlich sind, erhält der Anwender aus der Einstufung und der Kennzeichnung. Daher sollte diese durch die globalen Warenströme weltweit einheitlich sein, egal ob der Stoff transportiert oder ob Tätigkeiten am Arbeitsplatz damit durchgeführt werden.

Ziel der Vereinten Nationen (UN) war es bereits seit langem, für Stoffe und Gemische eine weltweit einheitliche Einstufung und Kennzeichnung zu erreichen. Bereits 2003 veröffentlichte die UN das sogenannte "Purple Book", in dem ein " Global Harmonisiertes System für die Einstufung und Kennzeichnung von gefährlichen Chemikalien (GHS)" beschrieben wird. In diesem Dokument wurde für die Einstufung von Stoffen ein einheitlicher Kriterienkatalog festgelegt und für die Kommunikation der Gefahren neue vereinheitlichte Elemente entwickelt.

Mit Inkrafttreten der CLP-Verordnung (EG) Nr. 1272/2008 am 20.01.2009 wurde diese Vorgabe der Vereinten Nationen in der Europäischen Union umgesetzt und ist seitdem rechtsverbindlich.

Die Verordnung regelt die Einstufung, Kennzeichnung und Verpackung von Stoffen und Gemischen und ersetzt ab 2015 die bisherige europäische Stoffrichtlinie 67/548/EWG sowie die Zubereitungsrichtlinie 1999/45/EG vollständig. Die englische Bezeichnung für diese Verordnung ist: Regulation on Classification, Labelling and Packaging of Substances and Mixtures.

Diese Broschüre gibt einen Überblick über das neue GHS und enthält Hilfestellungen für die Anwendung der Verordnung und die Umsetzung in der Praxis.

Das Global Harmonisierte System

Aufbau der CLP-Verordnung

Die in der Europäischen Union verabschiedete CLP-Verordnung [(EG) Nr. 1272/2008] vereinheitlicht in der EU die Einstufung und Kennzeichnung von Stoffen und Gemischen mit gefährlichen Eigenschaften auf der Basis des UN-Global Harmonisierten Systems.

Die CLP-Verordnung legt u.a. fest:

• nach welchen Kriterien Stoffe und Gemische einzustufen,
• wie als gefährlich eingestufte Stoffe und Gemische zu verpacken und zu kennzeichnen und
• für welche Gemische gesonderte Kennzeichnungen vorgesehen sind.

Wie bisher haben vor allem Hersteller bzw. Lieferanten die Einstufungs-, Verpackungs- und Kennzeichnungspflichten vor dem Inverkehrbringen von Stoffen und Gemischen zu erfüllen. Es ergeben sich aber auch beim Verwenden und Verarbeiten der Stoffe Auswirkungen auf den Arbeitsschutz.

Bei der CLP-Verordnung handelt es sich um eine Artikelverordnung mit sieben Teilen, so genannten Titeln, die durch sieben Anhänge ergänzt werden:

Hauptelemente des Global Harmonisierten Systems

Das Global Harmonisierte System beinhaltet weltweit harmonisierte Einstufungskriterien für Stoffe und Gemische. Für eine weltweit einheitliche Gefahrenkommunikation wurden die Kennzeichnungselemente harmonisiert. Dazu wurden folgende Hauptelemente festgelegt:

• Gefahrenklassen, unterteilt in Unterklassen, Kategorien oder typen
• Gefahrenpiktogramme
• Signalwörter
• Gefahrenhinweise, so genannte H-Sätze (hazard statements)
• Sicherheitshinweise, so genannte P-Sätze (precautionary statements)

Kernstück der CLP-Verordnung ist der Anhang I, in dem die Kriterien zur Einstufung in die Gefahrenklassen sowie die zu verwendenden Kennzeichnungselemente definiert werden.

Fortschreibung der CLP-Verordnung

Der Inhalt der CLP-Verordnung sowie insbesondere die Legaleinstufung in der Stoffliste (Anhang VI) können sich aufgrund neuerer arbeitsmedizinischer Erkenntnisse ändern und werden jeweils an den Stand der Technik angepasst.

Der Originaltext der CLP-Verordnung sowie künftige Änderungen finden sich unter:

http://www.reach-clp-helpdesk.de/reach/de/CLP/CLP.html

Praxistipp:

Bei Änderungen in der Stoffliste (Anhang VI) werden immer nur die zu ändernden Stoffe in der jeweiligen Änderungsverordnung aufgeführt. Dies bedeutet, dass man bei der Suche nach den Einstufungskriterien für einen Stoff die Originalliste und sämtliche bisherigen Änderungsverordnungen durchsuchen muss, um die gültige Einstufung zu finden. In der Gefahrstoffdatenbank GESTIS des Instituts für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung (DGUV) sind für Stoffe beide Einstufungssysteme enthalten. Diese Datenbank findet sich über die Suchfunktion auf der Hauptseite der DGUV unter: www.dguv.de

Gefahrenklassen

Die Zuordnung der gefährlichen Eigenschaften von Stoffen erfolgt jetzt zu Gefahrenklassen. Die bisherigen 15 Gefahrenmerkmale werden dadurch ersetzt. Die Gefahrenklassen werden unterschieden in:

• Physikalisch-chemische Gefahren
• Gefahren für die menschliche Gesundheit
• Gefahren für die Umwelt

Die Einteilung in die 28 Gefahrenklassen ist wesentlich differenzierter als die bisherigen 15 Gefahrenmerkmale. Eine Gegenüberstellung der Anzahl der Gefahrenmerkmale nach der Stoffrichtlinie und der Gefahrenklassen nach GHS zeigt Tabelle 1.

Tabelle 1: Gegenüberstellung Gefahrenmerkmale nach Stoffrichtlinie und Gefahrenklassen nach GHS

Die Schwere der Gefahr ist nicht mehr direkt mit dem Gefahrenmerkmal gekoppelt. Die einzelnen Gefahrenklassen geben "nur" die jeweilige Wirkung an. Abhängig von der Schwere der Gefahr werden die Gefahrenklassen dafür jetzt in bis zu vier Kategorien bzw. sechs Unterklassen oder sieben typen untergliedert. Mit steigender Nummerierung bzw. mit fortlaufendem Buchstaben im Alphabet nimmt die Gefahr ab (siehe Abbildung 1).

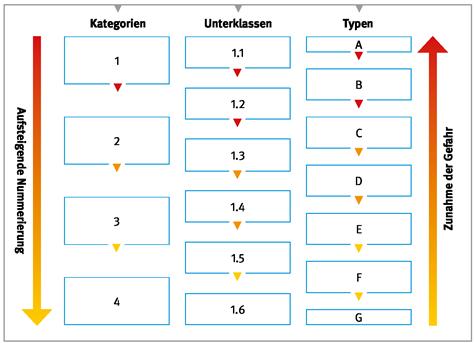

Abb. 1: Zusammenhang zwischen Nummerierung und Gefahr

So werden beispielsweise die früheren Gefahrenmerkmale "sehr giftig", "giftig" und "gesundheitsschädlich" jetzt in die Gefahrenklasse "Akute Toxizität" überführt und darin in vier Kategorien unterteilt.

Bei den Gefahrenmerkmalen "hochentzündlich", "leichtentzündlich" und "entzündlich" erfolgt jetzt die Zuordnung je nach Aggregatzustand der Stoffe (fest, flüssig, gasförmig, Aerosol) in einer eigenen Gefahrenklasse. Diese werden wiederum in zwei bzw. drei Kategorien unterteilt.

Dieser Zusammenhang wird in Abbildung 2 verdeutlicht.

Abb. 2: Zusammenhang zwischen Nummerierung und Gefahr

In den Tabellen 2 bis 4 sind die Gefahrenklassen mit ihren Bezeichnungen sowie ihren Unterklassen, Kategorien bzw. typen zusammengestellt.

Tabelle 2: Gefahrenklassen für die physikalisch-chemischen Gefahren mit Unterklassen, Kategorien bzw. typen

Tabelle 3: Gefahrenklassen für die Gesundheitsgefahren mit Kategorien

Tabelle 4: Gefahrenklassen für die Umweltgefahren mit Kategorien

Neu sind die Gefahrenklassen

• Entzündbare Aerosole
• Gase unter Druck
• Selbstzersetzliche Stoffe und Gemische
• Pyrophore Flüssigkeiten
  [= selbstentzündlich an Luft bei Raumtemperatur]
• Korrosiv gegenüber Metallen
• Aspirationsgefahr
  [Eindringen von flüssigen oder festen Stoffen oder Gemischen in die Luftröhre und den unteren Atemtrakt]
• Spezifische Zielorgan-Toxizität (STOT)
  [Spezifische nichttödliche Wirkungen auf die menschliche Gesundheit nach einmaliger oder wiederholter Exposition. Dazu gehören alle eindeutigen Auswirkungen auf die Gesundheit, die Körperfunktionen beeinträchtigen können, unabhängig davon, ob diese reversibel oder irreversibel sind, unmittelbar und/oder verzögert auftreten, sofern diese Wirkungen nicht ausdrücklich von anderen Gefahrenklassen erfasst werden.]

Detaillierte Angaben zu den Einstufungskriterien werden im Anhang I der CLP-Verordnung beschrieben.

Gefahrenpiktogramme und Signalwörter

Gefahrenpiktogramme

Die Gefahrenpiktogramme (Abbildung 3) sind rotumrandete Rauten mit schwarzem Symbol auf weißem Grund. Ein Symbol kann für mehrere Gefahrenklassen gelten. Neu sind die Gefahrenpiktogramme "Gasflasche", "Gesundheitsgefahr" und "Ausrufezeichen" (untere Zeile).

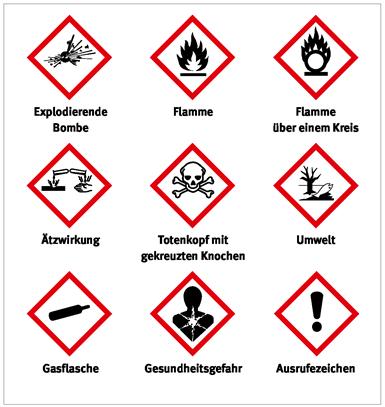

Abb. 3: Die neuen Gefahrenpiktogramme

Eine Zusammenstellung der Gefahrenpiktogramme und ihrer Bedeutungen befindet sich im Anhang 3 - Gefahrenpiktogramme. Die Gegenüberstellung der Gefahrenpiktogramme zu den bisherigen Gefahrensymbolen sowie den Gefahrenhinweisen zeigt Anhang 6.

Signalwörter

Im Gegensatz zur bisherigen Kennzeichnung, in der zu jedem Symbol auch ein Kennbuchstabe bzw. die Bezeichnung (z.B. Xn - gesundheitsschädlich) gehörte, werden die neuen Piktogramme ohne eine vergleichbare Bezeichnung verwendet.

Allerdings wird auf dem Etikett zusätzlich zu den Gefahrenpiktogrammen ein Signalwort angegeben. Dieses richtet sich nach der Schwere der Gefahr und soll so auf den ersten Blick die potentielle Gefährdung signalisieren. Die Signalwörter lauten:

• Gefahr
• Achtung

Das Signalwort "Gefahr" kennzeichnet schwer wiegende Gefährdungen. Das Signalwort "Achtung" wird bei Kategorien mit geringeren Gefährdungen verwendet.

Auch wenn auf dem Etikett mehrere Piktogramme abgebildet sind, wird nur ein Signalwort angegeben, immer das mit der schwerer wiegenden Gefahr.

Gefahrenhinweise - H-Sätze

Hinweise zu den Gefahren eines Stoffes oder Gemisches erhält der Anwender durch die H-Sätze (vergleichbar mit den früheren R-Sätzen). Der Buchstabe H steht für Hazard und bedeutet Gefahr. Die H-Sätze sind wesentlich detaillierter als die früheren R-Sätze. Die Kennziffern sind dreistellig und nach folgender Systematik aufgebaut:

Eine Kombination von H-Sätzen, wie es bei R-Sätzen üblich ist, gibt es in der CLP-Verordnung noch nicht. Ein entsprechender Vorschlag durch die UN liegt aber bereits vor.

Die vollständige Liste aller H-Sätze befindet sich im Anhang 4 - Gefahrenhinweise - H-Sätze.

Die Europäische Gemeinschaft hat zusätzliche H-Sätze verabschiedet, um das bisherige Schutzniveau aus den derzeit noch geltenden Rechtsvorschriften beizubehalten. Diese H-Sätze werden mit EUH und ebenfalls einer dreistelligen Kennziffer angegeben z.B.:

Die vollständige Liste aller EUH-Sätze befindet sich im Anhang 4 unter den H-Sätzen.

Sicherheitshinweise - P-Sätze

Hinweise zu den Schutzmaßnahmen erhält der Anwender durch die P-Sätze (vergleichbar mit den früheren S-Sätzen). Der Buchstabe P steht für Precautionary und bedeutet Vorsorge. Darüber hinaus erhält der Anwender auch Hinweise, wie die mit dem Stoff oder Gemisch verbundenen Risiken gesenkt werden können. Die Kennziffern sind dreistellig und nach folgender Systematik aufgebaut:

Jedem H-Satz sind gewisse P-Sätze zugeordnet. Um die Etiketten nicht zu überfrachten, sollen die Hersteller bei der Kennzeichnung die Anzahl der P-Sätze auf sechs begrenzen. Dazu sind Kombinationssätze zusammengestellt z.B.:

Die Begrenzung der P-Sätze auf dem Etikett kann dazu führen, dass gleiche Produkte je nach Hersteller und Einsatzzweck unterschiedliche Sicherheitshinweise enthalten. Im Sicherheitsdatenblatt haben die Hersteller aber alle Informationen aufzuführen.

Die vollständige Liste aller P-Sätze befindet sich im Anhang 5 - Sicherheitshinweise - P-Sätze.

Abbildung 4 zeigt für Aceton ein Etikett mit der neuen Kennzeichnung nach dem GHS.

Abb. 4: Kennzeichnung für Aceton nach GHS

Fristen für die Umsetzung - Zeitplan

Die neuen Einstufungskriterien und Kennzeichnungen für Stoffe und Gemische sind seit dem 20. Januar 2009 gültig. Den Herstellern wird allerdings eine Übergangsfrist für die Umsetzung gewährt. Spätestens ab dem 1. Juni 2015 muss alles entsprechend der neuen Verordnung eingestuft und gekennzeichnet sein.

Nähere Einzelheiten enthält die Tabelle 5:

Tabelle 5: Fristen der Umsetzung

Während die Kennzeichnung auf dem Etikett entweder nach alter oder neuer Verordnung ausgeführt sein muss, müssen in Sicherheitsdatenblättern die alten Einstufungen bis 2015 parallel zur neuen Einstufung aufgeführt werden (Abbildung 5). Diese Vorgaben sichern einen allmählichen Übergang auf die neue Vorschrift. Damit ist eine schrittweise Umstellung der betrieblichen Dokumente möglich.

Abb. 5: Auszug aus einem Sicherheitsdatenblatt zur Einstufung eines Reinigers

Auswirkungen für den Arbeitsschutz

Mit den neuen rechtlichen Grundlagen ändert sich die Einstufung und Kennzeichnung für Stoffe und Gemische. Deren Eigenschaften haben sich zwar nicht geändert, trotzdem ergeben sich Auswirkungen auf Belange des Arbeitsschutzes. Betroffen davon sind u.a.:

• Gefährdungsbeurteilungen
• Gefahrstoffverzeichnis
• Etiketten
• Sicherheitsdatenblätter
• Verpackungen
• Betriebsanweisungen
• Unterweisung
• innerbetriebliche Kennzeichnung
• Lagerung

In der Bekanntmachung vom 15. Dezember 2008 (IIIb3-35122 - GMBl Nr. 1 S. 13) regelt das Bundesministerium für Arbeit und Soziales (BMAS), dass in der Gefahrstoffverordnung übergangsweise die Bezüge zur Einstufung nach Stoffrichtlinie (RL 67/548/EWG) bzw. Zubereitungsrichtlinie (RL 1999/45/EG) bis zu deren Außerkraftsetzung zum 01. Juni 2015 beibehalten werden. Mit diesem Vorgehen bleibt das bisherige Schutzniveau zunächst unverändert.

Die Bekanntmachung Gefahrstoffe (BekGS) 408 "Anwendung der GefStoffV und der TRGS mit dem Inkrafttreten der CLP-Verordnung" von Dezember 2009 enthält Hinweise für die praktische Umsetzung der Verordnung in der Übergangsphase bis 2015.

Die Bekanntmachungen finden sich unter:

www.baua.de/de/Themen-von-A-Z/Gefahrstoffe/TRGS/TRGS.html

Für Betriebe ergibt sich demnach Handlungsbedarf, sobald Hersteller/Lieferanten ihre Produkte nach GHS einstufen, kennzeichnen und liefern.

Gefährdungsbeurteilung

Die Gefährdungsbeurteilung ist bei bereits eingeführten Produkten zu überprüfen und ggf. anzupassen, sofern Stoffe und Gemische in den Betrieb gelangen, die nach dem GHS eingestuft und gekennzeichnet sind.

Anhand des aktuellen Sicherheitsdatenblattes ist zuerst zu prüfen, ob sich die Zusammensetzung oder die Einstufung geändert hat. Gibt es hier und auch in anderen Kapiteln des Sicherheitsdatenblattes keine relevanten Änderungen, kann die bisherige Gefährdungsbeurteilung weiter genutzt werden. Liegen jedoch neue Erkenntnisse zur Stoffbewertung vor, so sind diese bei der Gefährdungsbeurteilung zu berücksichtigen und die Schutzmaßnahmen zu überprüfen. In beiden Fällen ist die Überprüfung zu dokumentieren.

Aufgrund der neuen Einstufungsgrenzen in einzelnen Gefahrenklassen nach GHS kann es in einigen Fällen zu einer Einstufung in eine Kategorie mit einer höheren Gefährdung kommen. Möglich ist auch eine Einstufung in eine der neuen Gefahrenklassen.

Für die entzündbaren Flüssigkeiten zeigt sich folgendes Bild:

Abb. 6: Alte und neue Einstufungsgrenzen für entzündbare Flüssigkeiten

Für die Praxis bedeutet dies, dass bisher als leicht entzündlich eingestufte Stoffe mit einem Siedepunkt = 35 °C künftig in die Kategorie 1 - extrem entzündbar - eingestuft werden. Flüssigkeiten mit einem Flammpunkt zwischen 21 und 23 °C werden von entzündlich in die Kategorie 2 - leicht entzündbar - bei einem Siedepunkt > 35 °C bzw. in die Kategorie 1 - extrem entzündbar - bei einem Siedepunkt = 35 °C eingestuft. Für Stoffe mit einem Flammpunkt zwischen 55 und 60 °C (bisher nicht eingestuft) gilt zukünftig die Zuordnung in die Kategorie 3 - entzündbar.

Ferner besteht nach GHS für alle entzündbaren Stoffe eine Kennzeichnungspflicht mit dem Gefahrenpiktogramm "Flamme". Ein Etikett für die Kennzeichnung eines 2-Schicht-Decklackes mit der alten bzw. neuen Kennzeichnung zeigt Abbildung 7 bzw. Abbildung 8.

Abb. 7: Etikett eines 2-Schicht-Decklackes nach der Zubereitungsrichtlinie

Abb. 8: Etikett eines 2-Schicht-Decklackes nach GHS

Aufgrund der geänderten Einstufungskriterien für die akut toxischen Eigenschaften wird sich die Anzahl der als giftig oder lebensgefährlich eingestuften Stoffe und Gemische erhöhen.

Die Abbildung 9 zeigt für die inhalative Exposition, dass bisher gesundheitsschädliche Stoffe mit LC₅₀-Werten > 2 bis< 10 mg/l /4h nach GHS als "Akut Toxisch Kategorie 3 (giftig)" eingestuft werden. Weiterhin ergibt sich für bisher giftige Stoffe mit LC₅₀-Werten > 0,5 bis< 2 mg/l/4h die Einstufung in "Akut Toxisch Kategorie 2 (Lebensgefahr)".

Ein Beispiel hierfür ist Formaldehyd mit einer LC₅₀ von 0,578 mg/l/4h, das bei inhalativer Exposition nach der Stoffrichtlinie als "Giftig", nach GHS als "Akut Toxisch Kategorie 2 (Lebensgefahr)" eingestuft werden muss.

Abb. 9: Einstufungskriterien Akute Toxizität - inhalativ (Dämpfe) - (LC₅₀ in mg/l /4h)

Gefahrstoffverzeichnis

Sofern das Gefahrstoffverzeichnis Inhalte wie die Einstufung oder Kennzeichnung aus den Sicherheitsdatenblättern enthält, muss dieses überprüft und entsprechend aktualisiert werden.

Es wird empfohlen, während der Übergangszeit die Einstufung sowohl nach dem alten als auch nach dem neuen Recht aufzuführen.

Verpackungen

Unterliegt ein Versandstück den Gefahrgut-Transportvorschriften, so wird die äußere Verpackung wie bisher gemäß dieser Vorschriften gekennzeichnet. Ist aber die Versandverpackung gleich der Einzelverpackung wie beispielweise bei einer Gasflasche, so sind auch Kennzeichnungselemente nach der Stoffrichtlinie (s. Abbildung 10) bzw. GHS (s. Abbildung 11) anzubringen. Gefahrensymbole bzw. Gefahrenpiktogramme sind dabei nicht zu wiederholen, wenn sie eine Entsprechung im Transportrecht (Gefahrzettel oder Kennzeichen - in diesem Falle die Flamme) haben.

Abb. 10: Etikett für eine Gasflasche nach Transportrecht und Stoffrichtlinie

Abb. 11: Etikett für eine Gasflasche nach Transportrecht und GHS

Betriebsanweisung und Unterweisung

Grundsätzlich ist es erforderlich, unabhängig von der regelmäßigen Unterweisung, die betroffenen Mitarbeiter über das neue System zur Einstufung und Kennzeichnung zu informieren. Vorrangig ist es dabei, die neuen Kennzeichnungselemente und die wesentlichen Unterschiede des alten und neuen Systems in verständlicher Weise und abgestimmt auf die betrieblichen Tätigkeiten in angemessenem Umfang zu erläutern. Auch die Inhalte der arbeits-medizinisch-toxikologischen Beratung müssen geprüft und ggf. angepasst werden.

Eine Anpassung oder Umstellung der Betriebsanweisungen sollte praxisbezogen sein, d.h. eine Umstellung auf die neue Kennzeichnung ist nicht notwendig, solange im Betrieb ausschließlich Produkte mit der alten Kennzeichnung verwendet werden. Die Umstellung sollte erst erfolgen, sobald Produkte mit der neuen Kennzeichnung in den Betrieb kommen, spätestens zum Ende der Übergangsfrist am 01.06.2015.

Liegen keine neueren Erkenntnisse vor, die weitergehende Schutzmaßnahmen nach sich ziehen, sind lediglich die Kennzeichnungselemente im Abschnitt "Gefahren für Mensch und Umwelt" anzupassen (s. Abbildung 12).

Abb. 12: Neue Gefahrenpiktogramme in einer Betriebsanweisung

bisher	neu nach GHS

Für die Umstellung der Betriebsanweisungen ist kein formaler Weg festgelegt. Da in der Praxis die alte und die neue Kennzeichnung gleichzeitig noch über einen längeren Zeitraum vorkommen können, z.B. aufgrund mehrerer Lieferanten für dasselbe Produkt, kommen für die Übergangsphase folgende Möglichkeiten in Frage:

1. Eine Betriebsanweisung mit alten und mit neuen Kennzeichnungselementen (s. Abbildung).
2. Eine Betriebsanweisung mit alten oder mit neuen Kennzeichnungselementen und einem Hinweis, dass abweichende Kennzeichnungen auf dem Gebinde möglich sind.
3. Parallele Verwendung von zwei Betriebsanweisungen: eine Ausfertigung mit alten und eine zweite Ausfertigung mit neuen Kennzeichnungselementen.

Die Verwendung von Gruppenbetriebsanweisungen ist nach wie vor möglich.

Bei der Einführung einer geänderten Betriebsanweisung ist eine entsprechende mündliche Unterweisung erforderlich.

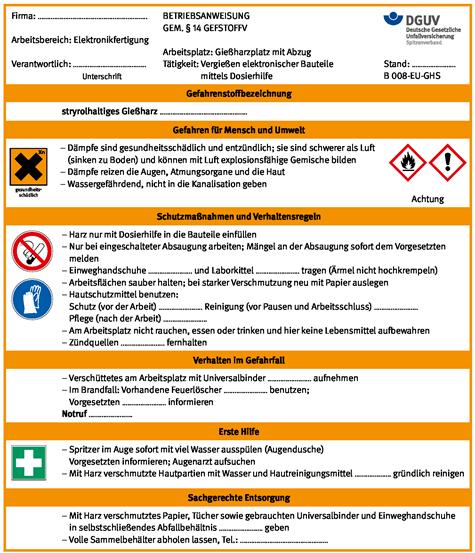

Abb. 13: Betriebsanweisung mit alten Gefahrensymbolen und neuen Gefahrenpiktogrammen

Innerbetriebliche Kennzeichnung

Einzelheiten zur innerbetrieblichen Kennzeichnung sind in der TRGS 200 "Einstufung und Kennzeichnung von Stoffen, Zubereitungen und Erzeugnissen" und in der Technischen Regel für Arbeitsstätten ( ASR) A1.3 "Sicherheits- und Gesundheitsschutzkennzeichnung" festgelegt.

Wie bei der Etikettierung von Originalgebinden geht es hier um die Identifizierung der enthaltenen Gefahrstoffe und der davon ausgehenden Gefahren. Bei innerbetrieblicher Kennzeichnung von gefährlichen Stoffen oder Gemischen in Apparaturen, Rohrleitungen, Lagertanks, Laborflaschen o.ä. ist bisher die Kennzeichnung mit dem Namen des Stoffes oder Gemisches und dem Gefahrensymbol mit der dazugehörigen Gefahrenbezeichnung ausreichend, sofern die beteiligten Arbeitnehmer die damit verbundenen Gefahren und die zu ergreifenden Schutzmaßnahmen aus den am Arbeitsplatz vorhandenen Unterlagen (z.B. Betriebsanweisungen oder Sicherheitsdatenblätter) entnehmen können und diese ihnen bekannt sind.

Da in der GefStoffV die Bezüge zur Stoffrichtlinie bis 2015 erhalten bleiben, ist in diesem Zeitraum eine Kennzeichnung nach diesem System grundsätzlich zulässig. Je nach innerbetrieblichem Informationsstand kann aber eine frühere Umzeichnung erfolgen.

Nach TRGS 200 gehört zum Gefahrensymbol auch die Gefahrenbezeichnung. Erfolgt die Kennzeichnung bereits nach GHS, wird empfohlen, bis zur endgültigen Anpassung der TRGS an GHS, statt der Gefahrenbezeichnung das Signalwort zu verwenden (s. Abbildung 14).

Abb. 14: Beschriftung von Rohrleitungen

Aus Gründen der Übersichtlichkeit kann in Ausnahmefällen die Anzahl der Piktogramme auf drei reduziert werden, wenn sichergestellt ist, dass die Beschäftigten über die Gefahren entsprechend informiert sind.

Die in der Bekanntmachung des AGS (Bek 408) empfohlene Reihenfolge für die Kennzeichnung von Standflaschen im Labor, Lagertanks, Rohrleitungen etc. ist

	>		>		>
GHS06		GHS05		GHS08		GHS07

plus jeweils ein Piktogramm für die physikalisch-chemische Gefahr bzw. die Umweltgefahr. Das Gefahrenpiktogramm GHS08 darf nicht ausgenommen werden, wenn es für Sensibilisierung der Atemwege (Sens. Atemw. 1, H334) steht.

Eine gleichzeitige Kennzeichnung von Behältnissen oder Rohrleitungen mit alten und neuen Kennzeichnungselementen ist zu vermeiden!

.

1. Informationen der DGUV und der gesetzlichen Unfallversicherungsträger

GESTIS-Gefahrstoffdatenbank:

www.dguv.de (webcode: d11892)

GHS-Informationen der Berufsgenossenschaft Rohstoffe und chemische Industrie:

www.gischem.de/ghs/index.htm

GHS-Informationen der Berufsgenossenschaft Energie Textil Elektro Medienerzeugnisse:

www.bgetem.de

GHS-Informationen der Berufsgenossenschaft der Bauwirtschaft:

www.gisbau.de

GHS-Informationen der Berufsgenossenschaft Gesundheitsdienst und Wohlfahrtspflege:

www.bgw-online.de -> Kundenzentrum -> Grundlagen/Forschung -> Gefahrstoffe/Toxikologie

GHS-Plakat "Physikalisch-chemische Gefahren und Umweltgefahren" (Best.-Nr. BGI/GUV-I 8658-1)

www.dguv.de/publikationen

GHS-Plakat "Brand- und Explosionsgefahren" (Best.-Nr. BGI/GUV-I 8658-2)

www.dguv.de/publikationen

GHS-Plakat "Gesundheitsgefahren" (Best.-Nr. BGI/GUV-I 8658-3)

www.dguv.de/publikationen

2. Informationen anderer Stellen

Originaltexte der CLP-Verordnung sowie der Änderungsverordnung:.

www.reach-clp-helpdesk.de/reach/de/CLP/CLP.html

Bild-Dateien der einzelnen Piktogramme auf den GHS-Seiten der UN:

www.unece.org/trans/danger/publi/ghs/pictograms.html

Bekanntmachungen zu den Auswirkungen der CLP-Verordnung auf den Arbeitsschutz während der Übergangsvorschriften:

www.baua.de/de/Themen-von-A-Z/Gefahrstoffe/TRGS/TRGS.html

GHS-Broschüre des Umweltbundesamtes:

www.umweltdaten.de/publikationen/fpdf-l/3332.pdf

.

Für die Gefahrenklassen und Gefahrenkategorien werden zum Teil Abkürzungen - so genannte Codes - verwendet. Die Stoffliste in Anhang VI der CLP-Verordnung liegt auch in der deutschen Version auf Englisch vor. In der Tabelle werden die Codes für die Gefahrenklassen und Gefahrenkategorien in deutsch und englisch sowie die offizielle Bezeichnung aufgelistet.

.

In der Tabelle sind die Gefahrenpiktogramme mitsamt ihrer GHS-Kennziffer und der offiziellen Bezeichnung sowie die damit zu kennzeichnenden Gefahrenklassen mit den dazugehörigen Unterklassen, Kategorien bzw. typen aufgelistet.

Für die folgenden Klassen und Kategorien ist kein Piktogramm erforderlich:

• Physikalisch-chemische Gefahren:
  • Explosive Stoffe/Gemische und Erzeugnisse mit Explosivstoff der Unterklassen 1.5 und 1.6
  • Entzündbare Gase, Kategorie 2
  • Selbstzersetzliche Stoffe und Gemische, Typ G
  • Organische Peroxide, Typ G
• Gesundheitsgefahren:
  Reproduktionstoxizität, Wirkungen auf/über Laktation, zusätzliche Kategorie
• Umweltgefahren:
  Chronisch gewässergefährdend, Kategorien 3 und 4

Gefahrenpiktogramm	Gefahrenklasse und Gefahrenkategorie
GHS01 explodierende Bombe	Instabile explosive Stoffe und Gemische Explosive Stoffe/Gemische und Erzeugnisse mit Explosivstoff der Unterklassen 1.1, 1.2, 1.3, 1.4 Selbstzersetzliche Stoffe und Gemische, typen A, B Organische Peroxide, typen A, B
GHS02 Flamme	Entzündbare Gase, Kategorie 1 Entzündbare Aerosole, Kategorien 1, 2 Entzündbare Flüssigkeiten, Kategorien 1, 2, 3 Entzündbare Feststoffe, Kategorien 1, 2 Selbstzersetzliche Stoffe und Gemische, typen B, C, D, E, F Pyrophore Flüssigkeiten, Kategorie 1 Pyrophore Feststoffe, Kategorie 1 Selbsterhitzungsfähige Stoffe und Gemische, Kategorien 1, 2 Stoffe und Gemische, die bei Berührung mit Wasser entzündbare Gase abgeben, Kategorien 1, 2, 3
GHS03 Flamme über einem Kreis	Organische Peroxide, typen B, C, D, E, F Oxidierende Gase, Kategorie 1 Oxidierende Flüssigkeiten, Kategorien 1, 2, 3 Oxidierende Feststoffe, Kategorien 1, 2, 3
GHS04 Gasflasche	Gase unter Druck:	verdichtete Gase verflüssigte Gase tiefgekühlt verflüssigte Gase gelöste Gase
GHS05 Ätzwirkung	Auf Metalle korrosiv wirkend, Kategorie 1
	Hautätzend, Kategorien 1A, 1B, 1C Schwere Augenschädigung, Kategorie 1
GHS06 Totenkopf mit gekreuzten Knochen	Akute Toxizität (oral, dermal, inhalativ), Kategorien 1, 2, 3
GHS07 Ausrufezeichen	Akute Toxizität (oral, dermal, inhalativ), Kategorie 4 Reizung der Haut, Kategorie 2 Augenreizung, Kategorie 2 Sensibilisierung der Haut, Kategorie 1 Spezifische Zielorgan-Toxizität (einmalige Exposition), Kategorie 3 Atemwegsreizung narkotisierende Wirkungen
GHS08 Gesundheitsgefahr	Sensibilisierung der Atemwege, Kategorie 1 Keimzellmutagenität, Kategorien 1A, 1B, 2 Karzinogenität, Kategorien 1A, 1B, 2 Reproduktionstoxizität, Kategorien 1A, 1B, 2 Spezifische Zielorgan-Toxizität (einmalige Exposition), Kategorien 1, 2 Spezifische Zielorgan-Toxizität (wiederholte Exposition), Kategorien 1, 2 Aspirationsgefahr, Kategorie 1
GHS09 Umwelt	Gewässergefährdend akut gewässergefährdend, Kategorie 1 chronisch gewässergefährdend, Kategorien 1, 2

.

Die Gefahrenhinweise werden gemäß der Zuordnung nach Anhang I, Teil 2, 3 und 4 der CLP-Verordnung angewendet. Gefahrenhinweise in allen EG-Sprachen sind Anhang III, Teil 1 der CLP-Verordnung zu entnehmen.

Gefahrenhinweise für physikalisch-chemische Gefahren

Gefahrenhinweise für Gesundheitsgefahren

Gefahrenhinweise für Umweltgefahren

Ergänzende Gefahrenmerkmale - physikalisch-chemische Eigenschaften

Ergänzende Gefahrenmerkmale - gesundheitsgefährliche Eigenschaften

Ergänzende Gefahrenmerkmale - umweltgefährliche Eigenschaften

Ergänzende Kennzeichnungselemente/Informationen über bestimmte Stoffe und Gemische

.

Die Sicherheitshinweise sind passend zu den Gefahrenhinweisen gemäß Anhang I, Teil 2, 3 und 4 der CLP-Verordnung nach den Vorgaben gemäß Anhang IV, Teil 1 der CLP-Verordnung auszuwählen. Sicherheitshinweise in allen EG-Sprachen sind Anhang IV, Teil 2 der CLP-Verordnung zu entnehmen.

Sicherheitshinweise - Allgemeines

Sicherheitshinweise - Prävention

Sicherheitshinweise - Reaktion

Sicherheitshinweise - Aufbewahrung

Sicherheitshinweise - Entsorgung

.

Die Gegenüberstellung ist zur besseren Übersichtlichkeit vereinfacht dargestellt.

Die einzelnen Tabellen sind auch als Poster im Format DIN A2 unter den Bestell-Nummern BGI-/GUV-I 8658-1/2/3 bei Ihrem zuständigen Unfallversicherungsträger oder unter www.dguv.de/publikationen erhältlich.

Das jeweils zum Piktogramm gehörende Signalwort "Gefahr" oder "Achtung" ergibt sich aus dem Grad der Gefährdung, d.h. der Kategorie und dem H-Satz. In der Tabelle wird dies hervorgehoben durch die farbliche Zuordnung:

rot = Gefahr,blau = Achtung, schwarz = kein Signalwort

z.B. Die Ozonschicht schädigend -EUH059 erhält das SignalwortGefahr

Physikalisch-chemische Gefahren und Umweltgefahren

GHS-Piktogramm	Gefahrenklasse und Gefahrenkategorie		H-Sätze	R-Sätze 1	EU-Gefahrensymbol
Achtung	Gase unter Druck, Gruppe	verdichtetes Gas	H280	bisher nicht gekennzeichnet
		verflüssigtes Gas	H280
		Tiefgekühlt verflüssigtes Gas	H281
		gelöstes Gas	H280
Achtung	Korrosiv gegenüber Metallen, Kategorie	1	H290	bisher nicht gekennzeichnet
Achtung	Akut gewässergefährdend der Kategorie	-	H400	R50 R50/53	N umweltgefährlich
	Chronisch gewässergefährdend der Kategorien	-	H410	R50/53
		-	H411 2	R51/53
		-	H412 3	R52/53 (ohne Symbol)
		-	H413 3	R53 (ohne Symbol)
	Die Ozonschicht schädigend		EUH059 4	R59
1 R-Sätze geben eine Orientierung an. Sie lassen sich häufig nicht 1:1 in Gefahrenkategorien bzw. H-Sätze umwandeln. 2 Stoffe oder Gemische, die mit diesem H-Satz bezeichnet sind, werden mit Piktogramm, aber ohne Signalwort gekennzeichnet. 3 Stoffe oder Gemische, die mit diesem H-Satz bezeichnet sind, werden ohne Piktogramm und ohne Signalwort gekennzeichnet. 4 Stoffe oder Gemische, die mit diesem H-Satz bezeichnet sind, werden ohne Piktogramm, aber mit Signalwort "Gefahr" gekennzeichnet.

(BGI/GUV-I 8658-1)

Brand- und Explosionsgefahren

GHS-Piktogramm	Gefahrenklasse und Gefahrenkategorie			H-Sätze	R-Sätze 1	EU-Gefahrensymbol
Gefahr Achtung	Explosive Stoffe/Gemische und Erzeugnisse mit Explosivstoff	Instabil, explosiv		H200	R2, R3	E explosionsgefährlich
		Unterklasse	1.1	H201
			1.2	H202
			1.3	H203
			1.4	H204	-
			1.5	H205 2	-
			1.6	- 3	-
	Selbstzersetzliche Stoffe und Gemische, Typ		A	H240	R2, R3
			B	H241
	Organische Peroxide, Typ		A	H240
			B	H241
Gefahr Achtung	Entzündbare Gase, Kategorie		1	H220	R12	F+ hochentzündlich F leichtentzündlich
			2	H221 2
	Entzündbare Aerosole, Kategorie		1	H222	-
			2	H223	-
	Entzündbare Flüssigkeiten, Kategorie		1	H224	R12
			2	H225	R11
			3	H226	R10
	Entzündbare Feststoffe, Kategorie		1	H228	R11
			2	H228
	Selbstzersetzliche Stoffe und Gemische, Typ		B	H241	-
			C, D	H242	R12
			E, F	H242
			G	- 3
	Pyrophore Flüssigkeiten, Kategorie		1	H250	R17	bisher ohne Symbol: R10 - Entzündlich
	Pyrophore Feststoffe, Kategorie		1	H250	R17
	Selbsterhitzungsfähige Stoffe und Gemische, Kategorie		1	H251	-
			2	H252	-
	Stoffe und Gemische, die in Berührung mit Wasser entzündbare Gase entwickeln, Kategorie		1	H260	R15	bisher ohne Kennzeichnung: Flüssigkeiten mit Flammpunkt 55-60 °C
			2	H261
			3	H261
	Organische Peroxide, Typ		B	H241	-
			C, D	H242	R17
			E, F	H242
			G	- 3	-
Gefahr Achtung	Oxidierende Gase, Kategorie		1	H270	R8	O brandfördernd
	Oxidierende Flüssigkeiten, Kategorie		1	H271	R9
			2	H272	R8
			3	H272
	Oxidierende Feststoffe, Kategorie		1	H271	R9
			2	H272	R8
			3	H272
1 R-Sätze geben eine Orientierung an. Sie lassen sich häufig nicht 1:1 in Gefahrenkategorien bzw. H-Sätze umwandeln. "-" bedeutet, dass kein R-Satz zugeordnet werden konnte bzw. nach GefStoffV keine Einstufung vorliegt. 2 Stoffe oder Gemische, die mit diesem H-Satz bezeichnet sind, werden mit einem Signalwort entsprechend der farblichen Zuordnung, aber ohne Piktogramm gekennzeichnet. 3 Stoffe oder Gemische, nach GHS nicht kennzeichnungspflichtig.

(BGI/GUV-I 8658-2)

Gesundheitsgefahren

GHS-Piktogramm	Gefahrenklasse und Gefahrenkategorie				H-Sätze	R-Sätze 1	EU-Gefahrensymbol
Gefahr	Ätz-/Reizwirkung auf die Haut, Kategorie			1A	H314	R35	C ätzend
				1B		R34
				1C
	Schwere Augenschädigung/Augenreizung, Kategorie			1	H318	R41	Xi reizend
Gefahr	Akute Toxizität, Kategorie	oral		1,2	H300	R28	T+ sehr giftig
		dermal			H310	R27
		inhalativ			H330	R26
		oral		3	H301	R25	T giftig
		dermal			H311	R24
		inhalativ			H331	R23
Achtung	Akute Toxizität, Kategorie	oral		4	H302	R22 2	Xn gesundheitsschädlich Xi reizend
		dermal			H312	R21 2
		inhalativ			H332	R20 2
	Ätz-/Reizwirkung auf die Haut, Kategorie			2	H315	R38
	Schwere Augenschädigung/Augenreizung, Kategorie			2	H319	R36
	Sensibilisierung der Haut, Kategorie			1	H317	R43
	Spezifische Zielorgan-Toxizität (einmalige Exposition), Kategorie	Atemwegsreizung		3	H335	R37
		narkotisierende Wirkungen			H336	R67 (ohne Symbol)
Gefahr Achtung	Sensibilisierung der Atemwege, Kategorie			1	H334	R42	T giftig Xn gesundheitsschädlich
	Keimzellmutagenität, Kategorie			1A, 1B	H340	R46
				2	H341	R68
	Karzinogenität, Kategorie			1A, 1B	H350 3	R45, R49
				2	H351	R40
	Reproduktionstoxizität, Kategorie			1A, 1B	H360 4	R60, R61
				2	H361 4	R62, R63
		Zusatzkategorie für Wirkungen auf/über Laktation			H362 5	R64
	Spezifische Zielorgan-Toxizität (einmalige Exposition), Kategorie			1	H370	R39 6
				2	H371	R68 7
	Spezifische Zielorgan-Toxizität (wiederholte Exposition), Kategorie			1	H372	R48 8
				2	H373	R33, R48 9
	Aspirationsgefahr, Kategorie			1	H304	R65
1 R-Sätze geben eine Orientierung an. Sie lassen sich häufig nicht 1:1 in Gefahrenkategorien bzw. H-Sätze umwandeln. 2 Empfohlene Mindesteinstufung - Neueinstufung in eine strengere Kategorie möglich. 3 Der Gefahrenhinweis kann durch einen Buchstaben für den Expositionsweg ergänzt werden. 4 Der Gefahrenhinweis kann durch weitere Buchstaben für Wirkungsweisen ergänzt werden. 5 Stoffe oder Gemische, die mit diesem H-Satz bezeichnet sind, werden ohne Signalwort und ohne Piktogramm gekennzeichnet. 6 In den Kombinationen R39/23, R39/24, R39/25, R39/26, R39/27, R39/28 7 In den Kombinationen R68/20, R68/21, R68/22 8 In den Kombinationen R48/23, R48/24, R48/25 9 In den Kombinationen R48/20, R48/21, R48/22

(BGI/GUV-I

.

ENDE
