TRBS 3145/TRGS 725 - Ortsbewegliche Druckgasbehälter - Füllen, Bereithalten, innerbetriebliche Beförderung, Entleeren
Technische Regeln für Betriebssicherheit/Gefahrstoffe (TRBS/TRGS)
Ausgabe: Juni 2013
Vom 14. Juni 2013
(GMBl. Nr. 41/42 vom 29.08.2013 S. 801; 14.04.2014 S. 606 14; 02.02.2016 S. 315aufgehoben)
Die Technischen Regeln für Betriebssicherheit (TRBS)/Gefahrstoffe (TRGS) geben den Stand der Technik, Arbeitsmedizin und Arbeitshygiene sowie sonstige gesicherte arbeitswissenschaftliche Erkenntnisse für die Bereitstellung und Benutzung von Arbeitsmitteln sowie für den Betrieb überwachungsbedürftiger Anlagen bzw. für Tätigkeiten mit Gefahrstoffen wieder.
Sie werden vom
Ausschuss für Betriebssicherheit (ABS) und vom Ausschuss für Gefahrstoffe (AGS)
ermittelt bzw. angepasst und vom Bundesministerium für Arbeit und Soziales im Gemeinsamen Ministerialblatt bekannt gegeben.
Diese TRBS/TRGS konkretisiert im Rahmen des Anwendungsbereichs die Anforderungen der Betriebssicherheitsverordnung und der Gefahrstoffverordnung. Bei Einhaltung der Technischen Regel kann der Arbeitgeber insoweit davon ausgehen, dass die entsprechenden Anforderungen der Verordnungen erfüllt sind. Wählt der Arbeitgeber eine andere Lösung, muss er damit mindestens die gleiche Sicherheit und den gleichen Gesundheitsschutz für die Beschäftigten erreichen.
(1) Diese Technische Regel gilt für die Vermeidung von und für den Schutz vor Gefährdungen bei Tätigkeiten mit Gasen in ortsbeweglichen Druckgasbehältern.
(2) Diese Technische Regel gilt auch für Tätigkeiten mit Cyanwasserstoff (HCN).
(3) Diese Technische Regel gilt nicht für
(4) Diese Technische Regel nennt beispielhaft Maßnahmen, wie diesen Gefährdungen begegnet werden kann.
(5) Auf weitere Technische Regeln zur Gefährdungsbeurteilung (z.B. TRGS 400, TRGS 407 sowie TRBS 1111) und zu Schutzmaßnahmen (z.B. TRGS 500) wird hingewiesen.
(6) Für die Gefährdungsbeurteilung und die Festlegung von Maßnahmen zum Brandschutz wird auf TRGS 800 hingewiesen und für die Gefährdungsbeurteilung und Maßnahmen in Bezug auf gefährliche explosionsfähige Atmosphäre wird auf TRGS 720 bis TRGS 722 bzw. TRBS 2152 einschließlich Teil 1 bis 4 hingewiesen.
(7) In dieser Technischen Regel werden Einstufungen gemäß Verordnung (EG) Nr. 1272/2008 ( CLP-Verordnung) verwendet.
(1) In dieser Technischen Regel werden die Begriffe so verwendet, wie sie im " Begriffsglossar zu den Regelwerken der Betriebssicherheitsverordnung ( BetrSichV), Biostoffverordnung ( BioStoffV) und der Gefahrstoffverordnung ( GefStoffV) des ABAS, ABS und AGS (www.baua.de/de/Themenvon-A-Z/Gefahrstoffe/Glossar/Glossar.html) bestimmt sind. Weitere Begriffe werden im Folgenden bestimmt.
(2) Gase im Sinne dieser Technischen Regel sind Stoffe oder Gemische gemäß CLP-Verordnung sowie Gefahrgutrecht, die
Als Gase im Sinne dieser Technischen Regel gelten zudem reine Gase, Gasgemische und Gemische eines oder mehrerer Gase mit einem oder mehreren Stoffen.
(3) Gase sind, bezogen auf den Zustand nach Freisetzung, d. h. bei der jeweiligen Temperatur des Gases und dem Druck der Umgebungsatmosphäre,
Verflüssigte Gase haben nach Freisetzung tiefe Temperaturen und sind in diesem Zustand daher in der Regel als schwerer als Luft zu betrachten.
(4) Tiefgekühlt verflüssigte Gase sind Gase, deren flüssiger Zustand durch Kühlung, Verdampfung oder Wärmedämmung bei einer Temperatur gehalten wird, die unter der Temperatur der Umgebung liegt.
(5) Druckgasbehälter sind Druckbehälter für Gase, unabhängig vom Druck. Zum Druckgasbehälter gehören die Ausrüstungsteile, die dessen Sicherheit beeinflussen können. Es werden ortsbewegliche und ortsfeste Druckgasbehälter unterschieden. Druckgasbehälter sind
(6) Tätigkeiten im Sinne dieser Technischen Regel umfassen alle Tätigkeiten mit ortsbeweglichen Druckgasbehältern für Gase, insbesondere das Füllen, Bereithalten, Entleeren sowie die innerbetriebliche Beförderung, Wartung und Instandsetzung.
(7) Als Bereithalten gilt, wenn gefüllte ortsbewegliche Druckgasbehälter an den zum Entleeren vorgesehenen Stellen als Reservebehälter an Entnahmeeinrichtungen angeschlossen sind (das Ventil des ortsbeweglichen Druckgasbehälters ist noch geschlossen) oder zum baldigen Anschluss aufgestellt sind, soweit dies für den Fortgang der Arbeiten erforderlich ist oder wenn ortsbewegliche Druckgasbehälter zum Füllen bereitgestellt werden. Als Bereithalten gilt auch, wenn gefüllte ortsbewegliche Druckgasbehälter
in der jeweils erforderlichen Anzahl und Größe bereitgehalten werden.
(8) Als Entleeren gilt, wenn ortsbewegliche Druckgasbehälter mit Entnahmeeinrichtungen verbunden sind und Gase entnommen werden.
(9) Als Füllen gilt, wenn ortsbewegliche Druckgasbehälter und Treibgastanks an Fülleinrichtungen angeschlossen sind und Gase eingefüllt werden.
(10) Bereiche mit möglicher Gefährdung sind Bereiche, in denen auf Grund der örtlichen und betrieblichen Verhältnisse gefährliche Gaskonzentrationen nicht ausgeschlossen werden können, z.B. infolge betriebsbedingter Freisetzung von Gasen beim Anschließen oder Lösen von Leitungsverbindungen oder beim Öffnen von Peilventilen.
(11) Schutzabstände sind Abstände zwischen Druckanlagen und benachbarten Anlagen, Einrichtungen, Gebäuden oder öffentlichen Verkehrswegen, deren Zweck es ist, die Druckanlage vor einem Schadensereignis, wie Erwärmung infolge Brandbelastung oder mechanischer Beschädigung zu schützen.
(12) Technisch dicht sind ortsbewegliche Druckgasbehälter (einschließlich der Ausrüstungsteile und aller Verbindungen), die bei einer für den Anwendungsfall geeigneten Dichtheitskontrolle, z.B. mit schaumbildenden Mitteln oder mit Lecksuch- oder Leckanzeigegeräten, keine Undichtigkeit erkennen lassen (siehe auch TRBS 2152 Teil 2 bzw. TRGS 722).
(13) Auf Dauer technisch dicht sind ortsbewegliche Druckgasbehälter (einschließlich der Ausrüstungsteile und aller Verbindungen), die so ausgeführt sind, dass sie aufgrund ihrer Konstruktion technisch dicht bleiben oder bei denen die technische Dichtheit durch Wartung und Überwachung ständig gewährleistet wird (siehe auch TRBS 2152 Teil 2 bzw. TRGS 722).
3 Gefährdungsbeurteilung
Gemäß § 6 GefStoffV und § 3 BetrSichV sind alle Gefährdungen zu ermitteln, die bei Tätigkeiten mit ortsbeweglichen Druckgasbehältern als Arbeitsmittel oder bei ihrer Montage und Installation auftreten können. Zur Gefährdungsbeurteilung bei Tätigkeiten mit Gasen siehe TRGS 407.
4 Schutzmaßnahmen
(1) In Abhängigkeit von den ermittelten und bewerteten Gefährdungen sind Maßnahmen zum Schutz vor Gefährdungen bei Tätigkeiten mit Gasen in ortsbeweglichen Druckgasbehältern festzulegen.
(2) Die nachstehend beschriebenen Maßnahmen sind beispielhaft und beziehen sich auf Tätigkeiten mit Gasen in ortsbeweglichen Druckgasbehältern.
4.1 Allgemeine Schutzmaßnahmen bei Tätigkeiten mit ortsbeweglichen Druckgasbehältern
(1) Zur Vermeidung von unkontrollierter Freisetzung von Gasen müssen die Absperreinrichtungen von gefüllten oder entleerten ortsbeweglichen Druckgasbehältern, die nicht angeschlossen sind, fest verschlossen und mit den vorgesehenen Schutzeinrichtungen versehen sein. Schutzeinrichtungen sind entsprechend den Gefahrgutvorschriften vorzusehen, dazu gehören z.B. Ventilschutzkappen oder Verschlussmuttern bei bestimmten gesundheitsgefährlichen und bei pyrophoren Gasen (siehe dazu auch ADR [1] Abschnitt 4.1.4.1 Verpackungsanweisung P200).
(2) Werden an einem ortsbeweglichen Druckgasbehälter Undichtigkeiten festgestellt, die nicht sofort beseitigt werden können, oder weist der gefüllte ortsbewegliche Druckgasbehälter sonstige Mängel auf, durch die Beschäftigte oder Dritte gefährdet werden können, so ist der ortsbewegliche Druckgasbehälter unverzüglich und gefahrlos entsprechend der Betriebsanweisung oder einer Verfahrensanweisung zu entleeren oder es sind andere geeignete Schutzmaßnahmen zu treffen, die eine Gefährdung verhindern (z.B. Bergedruckgefäß). Es sind Maßnahmen gegen die Wiederinbetriebnahme zu treffen.
(3) Damit gefährliche Drücke oder Materialversagen durch unzulässig hohe oder tiefe Temperaturen nicht entstehen können, dürfen ortsbewegliche Druckgasbehälter, insbesondere solche mit verflüssigten Gasen, nur in kontrollierter Weise angewärmt oder abgekühlt werden. Das Erwärmen darf nur bis zu einer Temperatur von 50 °C erfolgen. Hierbei ist die Temperatur des Wärmeträgers zu überwachen und ggf. die Wärmezufuhr zu unterbrechen. Die Erwärmung erfolgt zweckmäßigerweise mit Warmwasser oder angewärmter Luft oder mit Jackenheizungen mit Temperaturregelung und Sicherheitstemperaturbegrenzung von geeigneter Größe und unter Beachtung eventueller Anforderungen an den Explosionsschutz. Sie darf nicht mit offenem Feuer erfolgen. Vereisungen an ortsbeweglichen Druckgasbehältern und Ausrüstungsteilen dürfen nicht mit Feuer oder glühenden Gegenständen und im Übrigen nur so beseitigt werden, dass eine gefährliche Erwärmung nicht auftritt. Bei entzündbaren Gasen muss eine Entzündung sicher verhindert werden.
(4) Zur Vermeidung von gefährlichen Zuständen wie z.B. unzulässig hohem Druck und dadurch mögliche Undichtigkeiten oder Bersten von Behältern durch unterschiedliche Füllmengen (Füllstände) in Einzelflaschen von Flaschenbündeln sind die besonderen Hinweise zum Füllen und Entleeren des Flaschenbündels zu beachten, z.B. über das Schließen oder Offenhalten von Absperrarmaturen, über deren Sicherung gegen irrtümliches Betätigen sowie über das sachgerechte Handhaben des Flaschenbündels. Diese Hinweise sind schriftlich zu fixieren und dauerhaft an dem Flaschenbündel anzubringen.
(5) Ortsbewegliche Druckgasbehälter sind regelmäßig zu warten. Die Wartung umfasst in der Regel
(6) Bei Mängeln an Ausrüstungsteilen von ortsbeweglichen Druckgasbehältern, z.B. Absperreinrichtungen, die sich nicht mehr von Hand öffnen lassen, sind die ortsbeweglichen Druckgasbehälter einer ordnungsgemäßen Instandsetzung zu unterziehen.
(7) Zur Vermeidung von unsachgemäßer Instandsetzung
dürfen Instandsetzungsarbeiten an ortsbeweglichen Druckgasbehältern nur von beauftragten Beschäftigten in hierfür eingerichteten Werkstätten durchgeführt werden. Hierbei sind vorher festzulegen:
(8) Zur Vermeidung von unkontrollierter Gasfreisetzung und Gefährdung durch wegfliegende Teile darf das Ventil von ortsbeweglichen Druckgasbehältern erst dann abgeschraubt werden, wenn festgestellt worden ist, dass der ortsbewegliche Druckgasbehälter vollständig drucklos ist. Kann der ortsbewegliche Druckgasbehälter z.B. wegen einer Verstopfung im Ventil oder wegen eines Defektes am Ventil nicht drucklos gemacht werden, so muss entsprechend einer besonderen Verfahrensanweisung von dazu beauftragten Beschäftigten vorgegangen werden. Hinweise dazu gibt z.B. die ISO 25760 [2].
(9) Zur Vermeidung von Gasunverträglichkeiten dürfen zur Druckbeförderung von verflüssigten Gasen keine Gase verwendet werden, die mit dem zu fördernden Gas reagieren oder die dessen Eigenschaften in gefährlicher Weise verändern können.
(10) Zur Vermeidung von Beschädigungen der Ausrüstung von ortsbeweglichen Druckgasbehältern infolge Kippen, Umfallen oder Wegrollen muss die Standfläche so beschaffen sein, dass die ortsbeweglichen Druckgasbehälter sicher stehen oder sie müssen entsprechend gesichert werden.
(11) Bei Tätigkeiten mit oxidierenden Gasen sind zur Vermeidung einer gefährlichen Reaktion oder einer Brand- und Explosionsgefährdung die nachfolgenden Maßnahmen zu beachten:
(12) Bei Tätigkeiten mit akut toxischen Gasen der Kat. 1 oder 2 (H330) müssen für die Flucht in einer Gefahrensituation Atemschutzgeräte dauernd mitgeführt oder so bereit gehalten werden, dass sie für die Beschäftigten schnell erreichbar sind. Hiervon darf im Einzelfall im Ergebnis der Gefährdungsbeurteilung abgewichen werden.
(13) Wenn bei Tätigkeiten mit ätzenden oder tiefgekühlt verflüssigten Gasen diese freigesetzt werden können, ist geeignete PSa zu tragen, z.B. Schutzhandschuhe und Schutzbrille. Konkrete Hinweise dazu sind im Sicherheitsdatenblatt oder z.B. bei GisChem [3] zu finden.
(14) Verflüssigtes Acetylen lässt sich sehr leicht zum explosiven Zerfall bringen. Daher ist die Verflüssigung von Acetylen, die bei vergleichsweise hohen Drücken bzw. niedrigen Temperaturen erfolgen kann, zu vermeiden. Der maximale Betriebsdruck ist daher unter Berücksichtigung der zu erwartenden Betriebstemperatur festzulegen.
(15) Zur Vermeidung der Entzündung von Acetylen in Folge von Undichtigkeiten dürfen Temperaturen von Oberflächen, die als Zündquellen in Betracht kommen, 225 °C nicht übersteigen.
4.2 Füllen von ortsbeweglichen Druckgasbehältern
(1) Ortsbewegliche Druckgasbehälter dürfen nur gefüllt werden, wenn
(2) Zur Vermeidung von Fehlbedienungen dürfen ortsbewegliche Druckgasbehälter in Füllanlagen nur selbständig von beauftragten Beschäftigen nach § 8 BetrSichV gefüllt und gewartet werden, die
(3) Räume, in denen Gase in ortsbewegliche Druckgasbehälter gefüllt werden, dürfen nur von unterwiesenen bzw. fachkundigen Personen betreten werden. In Räumen, in denen andere als inerte Gase (inerte Gase sind z.B. Stickstoff, Edelgase, Kohlendioxid) gefüllt werden, dürfen sich nur die in der Füllanlage Beschäftigten während der Dauer der ihnen übertragenen Arbeiten aufhalten. Nicht unterwiesene bzw. nicht fachkundige Personen dürfen nur in Begleitung von unterwiesenen Personen Zugang haben.
(4) Innerhalb von explosionsgefährdeten Bereichen dürfen keine Fahrzeuge mit Verbrennungs- oder Elektromotoren in nicht explosionsgeschützter Ausführung verkehren. Davon darf abgewichen werden, wenn sichergestellt ist, dass im Bereich der Fahrzeuge keine gefährliche explosionsfähige Atmosphäre vorhanden ist, z.B. durch eine Arbeitsfreigabe. Wege und Straßen, die durch explosionsgefährdete Bereiche führen, müssen während des Betriebs der Füllanlage für den allgemeinen Werksverkehr abgesperrt sein.
(5) Zur Vermeidung von Stoffunverträglichkeiten dürfen ortsbewegliche Druckgasbehälter nur mit dem Gas gefüllt werden, das auf dem Druckgasbehälter selbst oder in der Füllanweisung angegeben ist.
(6) Die Kontrolle ortsbeweglicher Druckgasbehälter zum Zeitpunkt des Füllens umfasst u. a. die Feststellung des ordnungsgemäßen Zustandes hinsichtlich
Weitere fachliche Hinweise zu den Kontrollen zum Zeitpunkt des Füllens können den entsprechenden Normen entnommen werden [4], [5], [6], [7], [8], [9].
(7) Zur Vermeidung von Materialversagen durch Unterkühlung darf ein ortsbeweglicher Druckgasbehälter nach seiner Befüllung mit Gasen mit einer Temperatur von weniger als -20 °C nur dann befördert werden, wenn der Behälterwerkstoff entweder für Temperaturen unter -20 °C geeignet ist, oder wenn die Behälterwand eine Temperatur von mindestens -20 °C erreicht hat.
(8) Zur Vermeidung von Materialversagen durch Überdruck dürfen Druckgasbehälter nicht überfüllt werden. Überfüllte ortsbewegliche Druckgasbehälter sind unverzüglich gefahrlos bis auf die zulässige Füllmenge zu entleeren. Im Anschluss daran ist die gefüllte Gasmenge erneut zu bestimmen.
(9) An Füllanlagen dürfen ortsbewegliche Druckgasbehälter nicht gelagert, sondern nur zum baldigen Füllen oder Abtransport bereitgehalten werden.
(10) Zur Vermeidung einer gefährlichen Ansammlung von Gasen dürfen sich in Bereichen von mindestens 5 m um betriebsbedingte Freisetzungsstellen von Füllanlagen keine Gruben, Kanäle oder Abflüsse zu Kanälen ohne Flüssigkeitsverschluss sowie keine Kellerzugänge oder sonstige offene Verbindungen zu Kellerräumen oder Öffnungen in Wänden und Decken zu anderen Räumen befinden. Ferner dürfen sich dort auch keine Reinigungs- oder andere Öffnungen von Schornsteinen befinden.
4.2.2 Maßnahmen zur Vermeidung von Drucküberschreitung infolge Überfüllung
(1) Bei ortsbeweglichen Druckgasbehältern, deren Füllstand beim Füllen ständig überwacht werden muss, ist zur Vermeidung von Drucküberschreitung infolge von Überfüllung folgendes zu beachten:
Erfolgen Füll- und Kontrollwägungen auf derselben Waage, müssen diese zusätzlich einer geeigneten Prüfmittelüberwachung unterliegen (z.B. durch Kontrolle in angemessenen Abständen mit geeigneten Gewichten oder durch Selbstüberwachung; aus den Kontrollaufzeichnungen ist zu ermitteln, welche Abstände angemessen sind). Kontrollwägungen müssen unmittelbar nach Beendigung des Füllvorganges durchgeführt werden.
(2) Bei ortsbeweglichen Druckgasbehältern, deren Füllstand beim Füllen nicht ständig überwacht werden muss, ist zur Vermeidung von Drucküberschreitung infolge von Überfüllung Folgendes zu beachten:
Füll- und Kontrollwägungen dürfen auf derselben Waage erfolgen, sofern diese zusätzlich einer geeigneten Prüfmittelüberwachung unterliegen (s. Absatz 1).
(3) Bei Tanks für Gase der Klasse 2 nach ADR [1] ist zur Vermeidung von Drucküberschreitung infolge von Überfüllung Folgendes zu beachten:
(4) Abweichend von Absatz 1 bis 3 darf bei Druckgasbehältern für tiefgekühlt verflüssigte Gase, die weder entzündbar noch akut toxisch Kat. 1, 2 oder 3 sind, die Befüllung durch Peilrohre überwacht werden.
4.2.3 Maßnahmen zur Vermeidung von Gas- bzw. Stoffunverträglichkeiten
(1) Zur Vermeidung von Korrosion des ortsbeweglichen Druckgasbehälters durch das Gas oder den Restinhalt (z.B. Prüfmittel) darf die Füllung den Behälterwerkstoff oder eine eventuell vorhandene Schutzschicht sowie die Werkstoffe der Ausrüstungsteile, die der Füllung ausgesetzt sind, nicht in gefährlicher Weise angreifen oder mit ihnen gefährliche Verbindungen eingehen.
(2) Zur Vermeidung von Korrosionsschäden muss sichergestellt werden, dass in ortsbeweglichen Druckgasbehältern keine Flüssigkeit in solcher Menge enthalten ist, die gefährliche Korrosion auslösen kann. Es ist daher Folgendes einzuhalten:
(3) Zur Vermeidung eines möglichen Acetylenzerfalls als Folge von Acetylidbildung dürfen nur solche Werkstoffe verwendet werden, die mit Acetylen kein Acetylid bilden. Zum Beispiel darf der Kupfergehalt von metallischen Werkstoffen, die mit Acetylen in Kontakt kommen, 70 % nicht überschreiten. Die Verwendung von Silber ist nicht zulässig.
(4) Zur Vermeidung von Undichtigkeiten dürfen für Acetylen nur solche nichtmetallischen Werkstoffe (z.B. für Schlauchleitungen und Dichtungen) verwendet werden, die für Acetylen, Aceton und Dimethylformamid geeignet sind.
4.2.4 Kontrolle von Undichtigkeiten
(1) Nach dem Füllen von ortsbeweglichen Druckgasbehältern sind die Behälter auf Dichtheit zu kontrollieren, z.B.:
(2) Abweichend von Absatz 1 Nr. 1 und 2 ist bei Tanks eine Sichtkontrolle auf Dichtheit ausreichend.
4.2.5 Zusätzliche Maßnahmen für das Füllen von Tanks auf Straßen- und Schienenfahrzeugen
(1) Bei einem mit einem Fahrzeug fest verbundenen Tank ergibt sich die höchstzulässige Füllmenge aus der entsprechenden Angabe gemäß den Gefahrgutvorschriften (siehe dazu ADR [1] bzw. RID jeweils Abschnitt 6.8.3.5.6).
(2) Beim Füllen sind zur Vermeidung von Störungen durch die Freisetzung von Gasen folgende Maßnahmen zu ergreifen:
Satz 1 Nr. 4 bis 6 gilt nicht, wenn an der Füllstelle zwischen den Fahrzeugen Schutzwände in mindestens feuerhemmender Ausführung vorhanden sind.

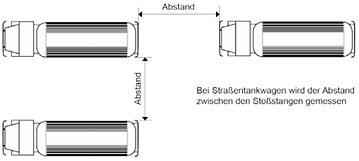

Abb. 1 Abstand zwischen Straßenfahrzeugen mit Tanks
Abb. 2 Abstand zwischen Schienenfahrzeugen mit Tanks
(3) Fahrzeuge mit Tanks sind im Gefahrfall abzuziehen, soweit dies gefahrlos möglich ist.
(4) Bei Straßenfahrzeugen mit ortsbeweglichen Druckgasbehältern sind zur Vermeidung der Eskalation eines Schadensereignisses folgende Maßnahmen zu ergreifen:
(5) Bei Schienenfahrzeugen sind zur Vermeidung der Eskalation eines Schadensereignisses folgende Maßnahmen zu ergreifen:
4.2.6 Ergänzende Maßnahmen für das Füllen von Acetylenflaschen und Acetylenflaschenbündeln
(1) Zur Vermeidung oder Begrenzung eines Acetylenzerfalls sind die folgenden Maßnahmen zu ergreifen:
(2) Die Zerfallsperren müssen dabei folgende Anforderungen erfüllen:
(3) Zur Druckentlastung der Acetylenzuführungsleitungen zwischen Verdichter und Füllrampe müssen Einrichtungen vorhanden sein, die auch außerhalb des Füllraumes von geeigneter Stelle aus betätigt werden können.
(4) Zur Vermeidung eines Acetylenzerfalls durch Überschreitung der zulässigen Betriebstemperatur sind die folgenden Maßnahmen zu ergreifen:
(5) Zur Vermeidung einer unzulässigen Befüllung von Acetylenflaschen und Acetylenflaschenbündeln sind die folgenden Maßnahmen zu berücksichtigen:
(6) Für Einzelflaschen ist zusätzlich folgendes zu beachten:
(7) Für Flaschenbündel ist zusätzlich folgendes zu beachten:
(8) Um eine unkontrollierte Freisetzung von Acetylen zu vermeiden, sind während und nach der Füllung die Acetylenflaschen und die Flaschenbündel auf Dichtheit zu kontrollieren. Bei dieser Kontrolle müssen die Flaschenventile z.B. durch Abpinseln mit Schaum bildenden Mitteln stichprobenweise kontrolliert werden.
4.3 Bereithalten von ortsbeweglichen Druckgasbehältern
4.3.1 Allgemeine Maßnahmen
(1) Zur Vermeidung der Eskalation eines Schadensereignisses, insbesondere bei Flammeneinwirkung, darf an Stellen, an denen ortsbewegliche Druckgasbehälter zum Entleeren angeschlossen sind, höchstens die gleiche Anzahl ortsbeweglicher Druckgasbehälter zusätzlich bereitgehalten werden.
(2) Zur Vermeidung der Beschädigung der Ausrüstung von ortsbeweglichen Druckgasbehältern sind diese gegen Umfallen oder Herabfallen zu sichern.
(3) Zur Vermeidung der Freisetzung von flüssigem Gas müssen ortsbewegliche Druckgasflaschen mit einem Fassungsraum von mehr als 1 l mit verflüssigten Gasen, die entzündbar, oxidierend oder akut toxisch Kat. 1, 2 oder 3 sind, stehend bereitgehalten werden.
(4) Ortsbewegliche Druckgasbehälter, deren Prüffrist für die wiederkehrende Prüfung gemäß Gefahrgutvorschriften überschritten ist, dürfen nur zum Entleeren bereitgehalten werden, wenn die Gefahr des Materialversagens nicht besteht. Der ortsbewegliche Druckgasbehälter soll innerhalb eines Zeitraumes, der die doppelte Prüffrist nicht übersteigt, wiederkehrend geprüft werden.
(5) Wenn in der Gefährdungsbeurteilung nichts anderes festgelegt worden ist, dann ist ein Bereich zum Schutz von Acetylenflaschen von Kleinanlagen und ortsveränderlichen Batterieanlagen von 3 m erforderlich (Schutzabstand). Für detaillierte Hinweise zur Einteilung explosionsgefährdeter Bereiche in Zonen bei Tätigkeiten mit Acetylen siehe BGR 104 Teil 2 Anlage 4 (Beispielsammlung) Punkt 4.7.
4.3.2 Bereithalten in Räumen 14
(1) In Bereichen mit erhöhter Brandgefährdung (siehe dazu TRGS 800 Nummer 3.3 Absatz 5) sollen Druckgasflaschen möglichst außerhalb der Räume sicher aufgestellt werden. Die Gase sind den Arbeitsplätzen durch dauerhaft technisch dichte, fest verlegte Rohrleitungen zuzuführen. Sind solche Schutzmaßnahmen nicht möglich oder zweckmäßig, sind alternative Schutzmaßnahmen zu ergreifen.
(2) Aufstellungsräume für Druckgasflaschen sind mit dem Warnzeichen W029 "Warnung vor Gasflaschen" gemäß ASR A1.3 zu kennzeichnen.
(3) In Aufstellungsräumen für ortsbewegliche Druckgasbehälter sind Gefährdungen, die durch unkontrolliert freigesetztes Gas entstehen können, durch wirksame Maßnahmen zu vermeiden. Solche Maßnahmen sollen auf Basis der Gefährdungsbeurteilung festgelegt werden und können z.B. sein:
(4) Zur Vermeidung von Gefährdungen durch unkontrollierte Freisetzung von Gasen dürfen
Weiterführende Informationen für den Anwendungsfall Getränkeschankanlagen mit Versorgung aus Druckgasflaschen finden sich in BGR/GUV-R 228 "Errichtung und Betrieb von Getränkeschankanlagen".
4.3.3 Bereithalten in Verkaufsräumen
(1) In Verkaufsräumen dürfen Druckgasbehälter für akut toxische Gase der Kat. 1, 2 oder 3 nicht bereitgehalten werden. Ansonsten dürfen ortsbewegliche Druckgasbehälter nur unter Beachtung der nachstehenden Maßnahmen zum Verkauf bereitgehalten werden:
(2) Absatz 1 gilt nicht, wenn lediglich druckbeaufschlagte Getränkebehälter bereit gehalten werden.
4.4 Entleeren von ortsbeweglichen Druckgasbehältern
4.4.1 Allgemeine Maßnahmen
(1) Zur Vermeidung der Eskalation eines Schadensereignisses dürfen zum Entleeren angeschlossene ortsbewegliche Druckgasbehälter
(2) Absatz 1 gilt nicht für
(3) Zur Vermeidung der Fehlbedienung von ortsbeweglichen Druckgasbehältern und insbesondere von Flaschenbündeln sind gegebenenfalls besondere schriftliche Hinweise erforderlich, z.B. zum Schließen oder Offenhalten von Absperrarmaturen, zu ihrer Sicherung gegen irrtümliches Betätigen sowie zur sachgerechten Handhabung.
(4) Zur Vermeidung von Schäden durch Überdruck in der nachgeschalteten Anlage müssen ortsbewegliche Druckgasbehälter mit verflüssigten Gasen senkrecht aufgestellt werden. Dies gilt nicht für ortsbewegliche Druckgasbehälter, die für die waagerechte Entleerung ausgerüstet sind.
(5) Zur Vermeidung von unkontrollierter Freisetzung von Gasen dürfen ortsbewegliche Druckgasbehälter nur über Entnahmeeinrichtungen entleert werden, die für das jeweilige Gas geeignet sind, einen sicheren und technisch dichten Anschluss an den ortsbeweglichen Druckgasbehälter ermöglichen und keine Mängel aufweisen.
(6) Ortsbewegliche Druckgasbehälter, deren Prüffrist für die wiederkehrende Prüfung gemäß Gefahrgutvorschriften überschritten ist, dürfen nur entleert werden, wenn die Gefahr des Materialversagens nicht besteht. Der ortsbewegliche Druckgasbehälter soll innerhalb eines Zeitraumes, der die doppelte Prüffrist nicht übersteigt, wiederkehrend geprüft werden.
(7) Wenn in der Gefährdungsbeurteilung nichts anderes festgelegt worden ist, dann ist ein Bereich zum Schutz von Acetylenflaschen von Kleinanlagen und ortsveränderlichen Batterieanlagen von 3 m erforderlich (Schutzabstand). Für detaillierte Hinweise zur Einteilung explosionsgefährdeter Bereiche in Zonen bei Tätigkeiten mit Acetylen siehe BGR 104 Teil 2 Anlage 4 (Beispielsammlung) Punkt 4.7.
4.4.2 Entleeren an Verbrauchsstellen in Räumen oder im Freien
(1) Zur Vermeidung der Eskalation eines Schadensereignisses dürfen nur die für den ununterbrochenen Fortgang der Arbeiten notwendigen ortsbeweglichen Druckgasbehälter zum Entleeren angeschlossen sein.
(2) Zur Vermeidung von Gefährdungen durch unkontrollierte Freisetzung von Gasen dürfen
(3) Bedingt der Bedarf an Gasen das Zusammenschalten von mehr als sechs Flaschen für entzündbare Gase oder akut toxische Gase der Kat. 1, 2 oder 3, so müssen zur Vermeidung der Eskalation eines Schadensereignisses diese in Flaschenschränken, in ausgewiesenen Aufstellungsräumen oder im Freien untergebracht werden.
(4) In Flaschenschränken dürfen gleichzeitig ortsbewegliche Druckgasbehälter mit verschiedenen Gasen entleert werden.
4.4.3 Entleeren in ausgewiesenen Aufstellungsräumen und an Aufstellplätzen im Freien (z.B. zentrale Gasversorgungsanlagen)
(1) In ausgewiesenen Aufstellungsräumen und an Aufstellplätzen im Freien für die Entleerung von Druckgasbehältern
(2) In ausgewiesenen Aufstellungsräumen und an Aufstellplätzen im Freien dürfen gleichzeitig ortsbewegliche Druckgasbehälter verschiedener Gase entleert werden. Zur Vermeidung von Gefährdungen durch unkontrollierte Freisetzung von Gasen dürfen ortsbewegliche Druckgasbehälter für pyrophore (selbstentzündliche) Gase nicht im selben Raum mit ortsbeweglichen Druckgasbehältern anderer Gase zum Entleeren angeschlossen werden.
(3) Für zum Entleeren angeschlossene ortsbewegliche Druckgasbehälter für entzündbare Gase oder akut toxische Gase der Kat. 1 muss ein Bereich mit möglicher Gefährdung festgelegt werden.
(4) Für entzündbare Gase entsprechen die Bereiche mit möglicher Gefährdung den explosionsgefährdeten Bereichen. Für die Festlegung explosionsgefährdeter Bereiche und die dort erforderlichen Schutzmaßnahmen siehe TRBS 2152 ff. bzw. TRGS 720 ff.
(5) Für akut toxische Gase der Kat. 1 sind die Bereiche mit möglicher Gefährdung gemäß Tabelle 1 und Abbildungen 3 und 4 festzulegen. Innerhalb dieser Bereiche sind besondere Schutzmaßnahmen in Abhängigkeit von der Gefährdungsbeurteilung zu treffen.
Tab. 1 Abmessungen der Bereiche mit möglicher Gefährdung für ortsbewegliche Druckgasbehälter mit akut toxischen Gasen der Kat. 1 beim Entleeren (siehe auch Abbildungen 3 und 4)
Bei Entnahme aus | Höhe h in m
und Radius r in m |
Entleeren | ||||
im Freien | in Räumen | |||||
Gase | Gase | |||||
leichter | schwerer | leichter | schwerer | |||
als Luft | als Luft | |||||
der Gasphase |
Einzelflasche oder Batterie mit 2 bis 6 Flaschen |
h | 1 | 0,5 | 2 | 1 |
r | 1 | 1 | 2 | 2 | ||
ortsbewegliche Druckgasbehälter > 150 l oder Batterie mit mehr als 6 Flaschen |
h | 2 | 0,5 | 3 | 1 | |
r | 2 | 2 | 3 | 3 | ||
der Flüssigphase | h | 2 | 0,5 | 3 | ganzer Raum |
|
r | 2 | 3 | 3 |
Abb. 3 Bereich mit möglicher Gefährdung für einzelne Druckgasflaschen
Abb. 4 Bereich mit möglicher Gefährdung für mehrere Druckgasflaschen
(6) Ausgewiesene Aufstellungsräume für die Entleerung von Acetylenflaschen und für den Hochdruckteil von Batterieanlagen dürfen nicht
(7) Dächer von ausgewiesenen Aufstellungsräumen für die Entleerung von Acetylenflaschen müssen so beschaffen sein, dass sie bei Überdruck im Aufstellungsraum leicht abheben. Decken zwischen Dach und Aufstellungsraum sind nicht zulässig. Das Tragwerk der Dächer, die Dachschalung und etwaige Dämmschichten innerhalb der Aufstellungsräume müssen aus nichtbrennbaren Baustoffen bestehen. Die Dachdeckung muss ausreichend widerstandsfähig gegen Flugfeuer und strahlende Wärme sein. Dies gilt nicht für kleine Batterieanlagen (Kleinanlagen), bei denen das Acetylen aus nicht mehr als sechs Acetylenflaschen gleichzeitig entnommen wird.
4.4.4 Entleeren von verflüssigten Gasen mit Druckerzeugung
(1) Zur Vermeidung von Unverträglichkeiten der eingesetzten Gase dürfen zum Entleeren von ortsbeweglichen Druckgasbehältern andere Gase zur Druckerzeugung nur verwendet werden, wenn diese mit dem zu fördernden Gas nicht gefährlich reagieren. Zum Entleeren von ortsbeweglichen Druckgasbehältern mit verflüssigten entzündbaren Gasen dürfen nur inerte oder entzündbare Gase, nicht aber Druckluft oder oxidierende Gase wie z.B. Sauerstoff verwendet werden.
(2) Zur Vermeidung von Materialversagen durch Überfüllung von ortsbeweglichen Druckgasbehältern darf der Prüfüberdruck während und nach dem Entleeren unter Berücksichtigung des Partialdruckes des Fördergases nicht überschritten werden.
4.4.5 Entleeren in Bereichen, die der Öffentlichkeit zugänglich sind
(1) Ortsbewegliche Druckgasbehälter für akut toxische Gase der Kat. 1, 2 oder 3 (Vergiftungsgefahr) dürfen in Bereichen, die der Öffentlichkeit zugänglich sind, zum Entleeren nur aufgestellt werden, wenn sie ständig beaufsichtigt werden. Die Aufsicht muss fachkundig oder besonders unterwiesen sein.
(2) Ortsbewegliche Druckgasbehälter für entzündbare oder oxidierende Gase müssen in Bereichen, die der Öffentlichkeit zugänglich sind, entweder ständig beaufsichtigt oder durch Absperrung, Einfriedung oder Unterbringung in einem Flaschenschrank dem Zugriff Unbefugter entzogen sein. Bei nur vorübergehender Aufstellung genügt ein Hinweisschild.
(3) In Räumen, die der Öffentlichkeit zugänglich sind, dürfen ortsbewegliche Druckgasbehälter mit entzündbaren oder oxidierenden Gasen nur entleert werden, wenn sie
4.4.6 Entleeren von zusammengeschalteten ortsbeweglichen Druckgasbehältern
(1) Zur Vermeidung von Materialversagen durch Überfüllung dürfen
(2) An Batterieanlagen ist ein Hinweisschild anzubringen, das die Aufschrift trägt: Absperreinrichtungen der einzelnen ortsbeweglichen Druckgasbehälter müssen bis zum Entleeren der gesamten Batterie voll geöffnet bleiben.
4.4.7 Entleerung von Acetylenflaschen und -bündeln
(1) Zur Vermeidung einer Überfüllung von einzelnen Acetylenflaschen durch Druckausgleich dürfen in einer Batterieanlage nur Acetylenflaschen
zur gemeinsamen Entleerung zusammengeschlossen werden.
(2) Zur Vermeidung einer Überfüllung von einzelnen Acetylenflaschen in Acetylenflaschenbündeln und Batterieanlagen durch Druckausgleich müssen die Ventile aller angeschlossenen Acetylenflaschen geöffnet sein.
(3) Zur Verhinderung des Austritts von Aceton mit dem Gasstrom dürfen Acetylenflaschen mit nichtmonolithischen porösen Materialien (Schüttmassen) nicht liegend entleert werden.
(4) Zur Vermeidung einer Zerfallsreaktion durch Zündung infolge adiabatischer Verdichtung in der Sammelleitung muss diese mit Acetylen gespült werden, bevor die Rohrleitung unter Betriebsdruck gesetzt wird. Dabei müssen die Ventile möglichst langsam geöffnet werden.
(5) Zur Vermeidung einer Acetylenfreisetzung durch Undichtigkeit infolge einer Beschädigung der Schlauchleitungen, sind die Schlauchlängen auf die erforderliche Mindestlänge zu beschränken.
(6) Um eine Acetylenfreisetzung zu vermeiden, müssen das Absperrventil und die Flaschenventile geschlossen werden, bevor leere Acetylenflaschen oder Bündel von der Batterieanlage entfernt werden.
4.5 Innerbetriebliche Beförderung von ortsbeweglichen Druckgasbehältern
(1) Ortsbewegliche Druckgasbehälter dürfen
(2) Eine Schutzkappe ist nicht erforderlich bei der innerbetrieblichen Beförderung von ortsbeweglichen Druckgasbehältern mit angeschlossenen Entnahmeeinrichtungen, wenn die Absperrventile geschlossen sind. Davon unberührt ist die bestimmungsgemäße Gasversorgung von Verbrauchsgeräten während der Fahrt.
(3) Bei der innerbetrieblichen Beförderung von Acetylenflaschenbündeln müssen die Einzelflaschenventile während der Beförderung offen sein. Bündel dürfen nur mit dem Hauptabsperrventil geschlossen werden.
(4) Bei der Beförderung auf Fahrzeugen, auf Flurförderzeugen und bei der Beförderung mit Hebezeugen müssen ortsbewegliche Druckgasbehälter so gesichert werden, dass sie sich nicht bewegen können. Bei der Beförderung in geschlossenen Fahrzeugen, einschließlich solcher mit Fahrzeugplane, muss sowohl oben als auch unten eine ausreichende Lüftung erfolgen, z.B. durch Lüftungsschlitze, sodass keine gefährliche explosionsfähige Atmosphäre entstehen kann.
4.6 Besondere Schutzmaßnahmen für den Brandfall
(1) Soweit Feuerlöscher nicht schon aufgrund der Grundausstattung gemäß ASR A2.2 "Maßnahmen gegen Brände" vorhanden sind, müssen geeignete Feuerlöscher für die Bekämpfung von Entstehungs- und Umgebungsbränden leicht erreichbar bereitgehalten werden.
(2) Wenn entzündbare Gase freigesetzt werden und brennen, ist das Ziel die Unterbrechung der Gaszufuhr und die Kühlung der Umgebung. Wenn ausströmendes Gas brennt und die Gaszufuhr nicht unterbrochen werden kann, dann soll in der Regel das brennende Gas nicht gelöscht werden, um die Bildung explosionsfähiger Atmosphäre als Folge der Freisetzung des unverbrannten Gases zu vermeiden.
(3) Im Brandfall sollen gefüllte ortsbewegliche Druckgasbehälter aus dem brandgefährdeten Bereich entfernt werden. Ist dies nicht möglich, so sollen die Druckgasbehälter durch Besprühen mit Wasser o. a. geeigneten Mitteln aus geschützter Stellung vor zu starker Erhitzung bewahrt werden.
(4) Im Brandfall ist die Feuerwehr auf das Vorhandensein von Druckgasbehältern aufmerksam zu machen.
(5) Druckgasbehälter, die örtlich erhitzt oder der Brandhitze ausgesetzt waren, müssen deutlich entsprechend gekennzeichnet und vor einer eventuellen Weiterverwendung fachkundig geprüft werden, z.B. in Füllwerken.
(6) Bei Acetylenflaschen sind im Brandfall besondere Maßnahmen gegen einen möglichen Zerfall des Gases in der Flasche zu treffen. Ist dies nicht möglich, sind Maßnahmen zur Begrenzung der Auswirkungen eines Acetylenzerfalls in der Flasche zu treffen. Hinweise dazu gibt es im "Merkblatt zur Verhütung von Acetylenflaschen-Explosionen" in Verbindung mit der "Kurzinformation zur Verhütung von Acetylenflaschen-Explosionen" [11]. Diese Maßnahmen sind in einer Betriebsanweisung darzustellen.
(7) Nach Flammenrückschlägen oder bei anderen Störungen dürfen Druckgasbehälter nur weiter betrieben werden, wenn die Störung beseitigt und der ordnungsgemäße Zustand festgestellt worden ist.
[1] ADR (European Agreement concerning the International Carriage of Dangerous Goods by Road), siehe www.unece.org/trans/danger/publi/adr/adr2011/1 1 contentse. html
[2] ISO 25760 "Gas cylinders - Operational procedures for the safe removal of valves from gas cylinders" (zurzeit existiert keine DIN dazu)
[3] GisChem Gefahrstoffinformationssystem, siehe www.gischem.de/index.htm
[4] DIN EN 1919 "Ortsbewegliche Gasflaschen - Gasflaschen für verflüssigte Gase (ausgenommen Acetylen und Flüssiggas LPG) - Prüfung zum Zeitpunkt des Füllens"
[5] DIN EN 1920 "Ortsbewegliche Gasflaschen - Gasflaschen für verdichtete Gase (ausgenommen Acetylen) - Prüfung zum Zeitpunkt des Füllens"
[6] DIN EN 1439 "Flüssiggas-Geräte und Ausrüstungsteile - Kontrollverfahren für ortsbewegliche, wiederbefüllbare Flaschen für Flüssiggas (LPG) vor, während und nach dem Füllen"
[7] DIN EN ISO 11372 "Gasflaschen - Acetylenflaschen - Füllbedingungen und Inspektion beim Füllen"
[8] DIN EN ISO 13088 "Gasflaschen - Acetylenflaschenbündel - Füllbedingungen und Inspektion beim Füllen"
[9] DIN EN 13365 + A1 "Ortsbewegliche Gasflaschen - Flaschenbündel für permanente und verflüssigte Gase (außer Acetylen) - Prüfung zum Zeitpunkt des Füllens"
[10] Code of Practice Acetylen, siehe www.industriegaseverband.de/documents.php
[11] Kurzinformation zur Verhütung von Acetylenflaschen-Explosionen, siehe www.industriegaseverband.de/merkblaetter.php bzw. www.industriegaseverband.de/sicherheitshinweise.php
![]() |
ENDE |
(Stand: 02.08.2023)
Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)
(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)
Die Zugangskennung wird kurzfristig übermittelt
? Fragen ?
Abonnentenzugang/Volltextversion
