Kapitel 15
Sonderbestimmungen für Fahrgastschiffe

§ 15.01 Allgemeine Bestimmungen ^{12a 17}

1. Folgende Bestimmungen gelten nicht:

1. § 3.02 Nr. 1 Buchstabe b;
2. §§ 4.01 bis 4.03;
3. § 8.08 Nummer 2 Satz 2 und Nummer 7;
4. § 9.14 Nr. 3 Satz 2 bei Nennspannungen über 50V.

2. Folgende Einrichtungen sind auf Fahrgastschiffen verboten:

1. mit Flüssiggas und flüssigem Brennstoff betriebene Lampen nach § 12.07 Nr. 3 Satz 2;
2. mit Dochtbrennern ausgerüstete Einrichtungen nach § 13.02 Nr. 2 und 3;
3. Ölheizöfen mit Verdampfungsbrennern nach § 13.04;
4. Heizgeräte und beheizte Kessel nach § 13.07;
5. Flüssiggasanlagen nach Kapitel 14.

3. Schiffe ohne eigenen Antrieb dürfen zur Beförderung von Fahrgästen nicht zugelassen werden.

4. Auf Fahrgastschiffen müssen Bereiche für die Nutzung durch Personen mit eingeschränkter Mobilität vorhanden sein, die den in diesem Kapitel genannten Bestimmungen entsprechen. Falls die Anwendung der in diesem Kapitel genannten Bestimmungen, die der Berücksichtigung der besonderen Sicherheitsbedürfnisse von Personen mit eingeschränkter Mobilität dienen, praktisch schwer ausführbar ist oder unzumutbar hohe Kosten verursacht, kann die Untersuchungskommission aufgrund von Empfehlungen der Zentralkommission für die Rheinschifffahrt Abweichungen von diesen Vorschriften gestatten. Diese Abweichungen sind in das Schiffsattest einzutragen.

5. Abweichend von § 7.02 Nummer 2 Satz 1 darf der Sichtschatten vor dem Bug des leeren Schiffes mit halben Vorräten und ohne Ballast für den Rudergänger zwei Schiffslängen oder 250 m, je nachdem welcher Wert geringer ist, nicht überschreiten.

6. Abweichend von § 7.02 Nummer 3 Satz 3 muss ein Fahrgastschiff mit geeigneten Hilfsmitteln ausgerüstet sein, wenn eine freie Sicht nach achtern nicht gewährleistet ist. Sofern diese Hilfsmittel bei Nacht keine freie Sicht ermöglichen, ist eine entsprechende Beschränkung im Schiffsattest unter Nummer 52 zu vermerken.

§ 15.02 Schiffskörper ^12a

1. Die Dicke der Außenhaut stählerner Fahrgastschiffe ist bei Untersuchungen nach § 2.09 wie folgt festzulegen:

1. Die Mindestdicke t_min der Boden-, Kimm- und Seitenbeplattung der Außenhaut von Fahrgastschiffen bestimmt sich nach dem größeren Wert der folgenden Formeln:
   t_1min = 0,006 ⋅ a ⋅ √T [mm];
   t_2min = f ⋅ 0,55 ⋅ √L_WL [mm].
   In diesen Formeln bedeuten:

   f =	1 + 0,0013 ⋅(a - 500);
   a =	Längs- oder Querspantabstand [mm]. Bei einem geringeren Spantabstand als 400 mm ist a - 400 mm zu setzen.

2. Der sich nach Buchstabe a ergebende Mindestwert für die Plattendicke kann unterschritten werden, wenn der zulässige Wert auf Basis eines rechnerischen Nachweises für die genügende Festigkeit des Schiffskörpers (Längs- und Querfestigkeit sowie örtliche Festigkeit) festgelegt und bescheinigt ist.
3. An keiner Stelle der Außenhaut darf der nach Buchstabe a oder b berechnete Wert 3 mm unterschreiten.
4. Plattenerneuerungen sind durchzuführen, wenn Boden-, Kimm- oder Seitenplatten den Mindestwert nach Buchstabe a oder b, in Verbindung mit Buchstabe c unterschritten haben.

2. Anzahl und Anordnung der Schotte sind so zu wählen, dass das Schiff im Leckfall schwimmfähig nach Maßgabe des § 15.03 Nr. 7 bis 13 bleibt. Jeder Teil der inneren Struktur, der die Wirksamkeit der Unterteilung des Schiffes beeinflusst, muss wasserdicht und so konstruiert sein, dass die Integrität der Unterteilung gewahrt bleibt.

3. Der Abstand des Kollisionsschotts vom vorderen Lot darf 0,04 L_WL nicht unterschreiten und 0,04 L_WL + 2 m nicht überschreiten.

4. Ein Querschott darf mit einer Schottversetzung versehen sein, wenn alle Teile dieser Versetzung innerhalb des sicheren Bereichs liegen.

5. Die Schotte, die in der Leckrechnung nach § 15.03 Nr. 7 bis 13 berücksichtigt wurden, müssen wasserdicht und bis zum Schottendeck hochgeführt sein. Fehlt ein Schottendeck, müssen sie mindestens 0,20 m über die Tauchgrenze hochgeführt sein.

6. Die Anzahl der Öffnungen in diesen Schotten muss so gering gehalten sein, wie es die Bauart und der ordnungsgemäße Betrieb des Schiffes zulassen. Öffnungen und Durchführungen dürfen die wasserdichte Funktion der Schotte nicht nachteilig beeinflussen.

7. Kollisionsschotte dürfen keine Öffnungen und keine Türen haben.

8. Schotte, die Maschinenräume von Fahrgasträumen oder Wohnräumen für Bordpersonal trennen, dürfen keine Türen haben.

9. Handbetätigte Türen in Schotten nach Nummer 5 ohne Fernbedienung sind nur außerhalb des Fahrgastbereichs zulässig. Sie müssen:

1. dauernd geschlossen bleiben und dürfen nur zum Durchgang kurzfristig geöffnet werden;
2. schnell und sicher durch geeignete Vorrichtungen verschlossen werden können;
3. auf beiden Seiten mit der Aufschrift versehen sein:
   "Tür unmittelbar nach Durchgang schließen".

10. Türen in Schotten nach Nummer 5, die langfristig geöffnet sind, müssen folgenden Anforderungen genügen:

1. Sie müssen an Ort und Stelle von beiden Seiten des Schotts und von einer gut zugänglichen Stelle oberhalb des Schottendecks geschlossen werden können.
2. Nach einem fernbetätigten Schließen müssen sich die Türen an Ort und Stelle erneut öffnen und sicher schließen lassen. Der Schließvorgang darf insbesondere nicht durch Teppiche oder Fußleisten beeinträchtigt werden.
3. Die Dauer des fernbetätigten Schließvorganges muss mindestens 30 Sekunden betragen und darf 60 Sekunden nicht überschreiten.
4. Während des Schließvorgangs muss automatisch ein akustischer Alarm bei der Tür gegeben werden.
5. Es muss sichergestellt sein, dass Türantrieb und Alarm auch unabhängig vom Bordnetz funktionieren. Am Ort der Fernbedienung muss eine Vorrichtung vorhanden sein, die anzeigt, ob die Tür offen oder geschlossen ist.

11. Türen in Schotten nach Nummer 5 und ihre Betätigungsorgane müssen im sicheren Bereich liegen.

12. Im Steuerhaus muss eine Warnanlage vorhanden sein, die anzeigt, welche Tür in Schotten nach Nummer 5 geöffnet ist.

13. Rohrleitungen mit offenen Mündungen und Lüftungskanäle müssen so verlegt sein, dass über sie in keinem betrachteten Leckfall weitere Räume oder Tanks geflutet werden.

1. Stehen mehrere Abteilungen über Rohrleitungen oder Lüftungskanäle in offener Verbindung miteinander, so müssen diese an geeigneter Stelle über die ungünstigste Leckwasserlinie hinaufgeführt werden.
2. Rohrleitungen brauchen die Anforderung nach Buchstabe a nicht zu erfüllen, wenn an den durchbrochenen Schotten Absperrarmaturen mit Fernbetätigung von oberhalb des Schottendecks vorhanden sind.
3. Hat ein Rohrleitungssystem in einer Abteilung keine offene Mündung, gilt die Rohrleitung bei Beschädigung dieser Abteilung als unbeschädigt, wenn sie innerhalb des sicheren Bereichs verläuft und vom Boden mehr als 0,50 m Abstand hat.

14. Fernbedienungen von Schotttüren nach Nummer 10 und Absperrarmaturen nach Nummer 13 Buchstabe b oberhalb des Schottendecks sind als solche deutlich kenntlich zu machen.

15. Bei Doppelböden muss deren Höhe und bei Wallgängen muss deren Breite mindestens 0,60 m betragen.

16. Fenster dürfen unterhalb der Tauchgrenze liegen, wenn sie wasserdicht sind, sich nicht öffnen lassen, eine ausreichende Festigkeit besitzen und § 15.06 Nr. 14 entsprechen.

§ 15.03 Stabilität ^12a

1. Der Antragsteller muss durch eine Berechnung, die auf Ergebnissen der Anwendung eines Standards für Intaktstabilität beruht, nachweisen, dass die Intaktstabilität des Schiffes angemessen ist. Alle Berechnungen müssen mit freiem Trimm und freier Tauchung durchgeführt werden. Die Leerschiffsdaten, die den Stabilitätsberechnungen zu Grunde liegen, sind durch einen Krängungsversuch zu ermitteln.

2. Die Intaktstabilität muss für die folgenden Standardladebedingungen nachgewiesen sein:

1. bei Beginn der Fahrt
   100 % Fahrgäste, 98 % Brennstoff und Frischwasser, 10 % Abwasser;
2. während der Fahrt geändert
   100 % Fahrgäste, 50 % Brennstoff und Frischwasser, 50 % Abwasser;
3. bei Fahrtende
   100 % Fahrgäste, 10 % Brennstoff und Frischwasser, 98 % Abwasser;
4. leeres Schiff
   keine Fahrgäste, 10 % Brennstoff und Frischwasser, kein Abwasser.

Für alle Standardladebedingungen sind die Ballasttanks entweder leer oder voll anzunehmen, entsprechend ihrer üblichen Verwendung.

Zusätzlich muss für die folgende Ladebedingung der Nachweis für Nummer 3 Buchstabe d erbracht werden:

100 % Fahrgäste, 50 % Brennstoff und Frischwasser, 50 % Abwasser, sämtliche anderen Flüssigkeitstanks, einschließlich Ballast, zu 50 % gefüllt.

3. Der Nachweis ausreichender Intaktstabilität durch eine Berechnung muss unter Anwendung der folgenden Bestimmungen für die Intaktstabilität und für die in Nummer 2 Buchstabe a bis d genannten Standardladebedingungen erbracht werden:

1. Der maximale aufrichtende Hebelarm hmax muss bei einem Krängungswinkel Φ_max> (Φ_mom+ 3°) auftreten und muss mindestens 0,20 m betragen. Wenn Φ_f < Φ_max ist, muss der aufrichtende Hebelarm beim Flutungswinkel Φ_f mindestens 0,20 m betragen.
2. Der Flutungswinkel Φ_f darf nicht kleiner sein als (Φ_mom+ 3°).
3. Die Fläche a unter der Kurve der aufrichtenden Hebelarme muss in Abhängigkeit von der Lage von Φ_f und Φ_max mindestens folgende Werte erreichen:

   Fall			A
   1	Φmax< 15° oder Φf< 15°		0,05 m⋅rad bis zum kleineren der Winkel Φmax oder Φf
   2	15° < Φmax < 30°	Φmax< Φf	0,035 + 0,001 ⋅ (30 - Φmax) m⋅rad bis zum Winkel Φmax
   3	15° < Φf < 30°	Φmax > Φf	0,035 + 0,001 ⋅ (30 - Φf) m⋅rad bis zum Winkel Φf
   4	Φmax> 30° und Φf ≥ 30°		0,035 m⋅rad bis zum Winkel Φ = 30°

   Dabei ist

   hmax	der maximale Hebelarm;
   Φ	der Krängungswinkel;
   Φf	der Flutungswinkel, d. h. der Krängungswinkel, bei dem Öffnungen im Rumpf, in den Aufbauten oder Deckshäusern, die nicht wetterdicht verschlossen werden können, eintauchen;
   Φmom	der maximale Krängungswinkel nach Buchstabe e;
   Φmax	der Krängungswinkel, bei dem der maximal aufrichtende Hebelarm auftritt;
   A	die Fläche unter der Kurve der aufrichtenden Hebelarme.

4. Die metazentrische Höhe zu Beginn GM_o, korrigiert um den Effekt der freien Oberflächen in Flüssigkeitstanks, darf nicht weniger als 0,15 m betragen.
5. Der Krängungswinkel Φ_mom darf in beiden folgenden Fällen jeweils den Wert von 12° nicht überschreiten:
   aa) unter Ansatz des Krängungsmomentes aus Personen und Wind nach den Nummern 4 und 5;
   bb) unter Ansatz des Krängungsmomentes aus Personen und Drehbewegung nach den Nummern 4 und 6.
6. Der Restfreibord darf unter dem Ansatz eines Krängungsmomentes aus Personen, Wind und Drehbewegung nach den Nummern 4, 5 und 6 nicht weniger als 0,20 m betragen.
7. Der Restsicherheitsabstand muss für Schiffe mit Fenstern oder anderen Öffnungen in der Außenhaut unterhalb des Schottendecks, die nicht wasserdicht verschlossen sind, unter dem Ansatz der drei Krängungsmomente aus Buchstabe f mindestens 0,10 m betragen.

4. Das Moment aufgrund der einseitigen Ansammlung von Personen (MP) ist wie folgt zu berechnen:

M_P =g ⋅ P ⋅y = g ⋅ ΣP_i⋅ y_i[kNm]

In dieser Formel bedeuten:

Die Berechnung muss für eine Ansammlung der Personen sowohl an Steuerbord als auch an Backbord durchgeführt werden.

Die Verteilung der Personen muss vom Standpunkt der Stabilität aus gesehen die ungünstigste sein. Kabinen sind bei der Berechnung des Personenmoments als unbesetzt anzunehmen.

Für die Berechnung der Ladefälle ist der Höhenschwerpunkt einer Person mit 1 m über dem tiefsten Punkt des jeweiligen Decks auf 0,5 L_WL ohne Berücksichtigung von jeglicher Deckskrümmung und bei Annahme einer Masse von 0,075 t pro Person zu berücksichtigen.

Eine detaillierte Ermittlung der Decksflächen, die von Personen besetzt sind, kann entfallen, wenn folgende Werte verwendet werden:

5. Das Moment aus Wind (M_W) ist wie folgt zu berechnen:

M_W = p_W ⋅ A_W⋅  (l_W+ T/2) [kNm]

In dieser Formel bedeuten:

p_W= der spezifische Winddruck von 0,25 kN/m²;

A_W = der Lateralplan des Schiffes über der Ebene der dem betrachteten Ladefall entsprechenden Einsenkung in [m²];

l_W= der Abstanddes Schwerpunktsdes LateralplanesA_W von der Ebene der dem betrachteten Ladefall entsprechenden Einsenkung in [m].

Bei der Berechnung des Lateralplanes sind die vorgesehenen Einhausungen der Decks durch Planen oder ähnliche mobile Einrichtungen zu berücksichtigen.

6. Das Moment aus Zentrifugalkraft (M_dr), hervorgerufen durch die Drehbewegung des Schiffes, ist wie folgt zu berechnen:

M_dr = c_dr⋅ C_B⋅v² ⋅D/L_WL ⋅(KG - T/2) [kNm]

In dieser Formel bedeuten:

Wenn das Fahrgastschiff mit einem Antrieb entsprechend § 6.06 ausgerüstet ist, ist M_dr aus Groß- oder Modellversuchen oder aus entsprechenden Berechnungen abzuleiten.

7. Der Antragsteller muss durch eine Berechnung, die auf dem Verfahren des wegfallenden Auftriebs beruht, nachweisen, dass die Leckstabilität des Schiffes angemessen ist. Alle Berechnungen müssen mit freiem Trimm und freier Tauchung durchgeführt werden.

8. Die Schwimmfähigkeit im Leckfall muss für die in Nummer 2 angegebenen Standardladebedingungen nachgewiesen werden. Hierbei muss für drei Zwischenzustände der Flutung (25 %, 50 % und 75 % der Füllung des Endzustandes der Flutung) und für den Endzustand der Flutung der rechnerische Nachweis der genügenden Stabilität erbracht werden.

9. Fahrgastschiffe müssen den 1-Abteilungsstatus und den 2-Abteilungsstatus einhalten. Die folgenden Vorgaben sind für den Leckfall zu berücksichtigen:

1. Für den Einabteilungsstatus können die Schotte als nicht beschädigt angenommen werden, wenn der Abstand zwischen zwei benachbarten Schotten größer ist als die Länge des Lecks. Längsschotte, die sich in einem Abstand von weniger als B/3 zu der Außenhaut, gemessen im rechten Winkel zur Schiffsmittellinie in der Ebene der größten Einsenkung, befinden, dürfen in der Rechnung nicht berücksichtigt werden. Eine Schottversetzung in einem Querschott, die länger ist als 2,50 m, gilt als Längsschott
2. Für den 2-Abteilungsstatus wird jedes Schott innerhalb der Leckausdehnung als beschädigt angenommen. Das bedeutet, dass die Lage der Schotte so gewählt werden muss, dass das Fahrgastschiff nach der Flutung von zwei oder mehreren angrenzenden Abteilungen in Längsrichtung schwimmfähig bleibt.
3. Der niedrigste Punkt jeder nicht wasserdichten Öffnung (z.B. von Türen, Fenstern, Einstiegsluken) muss im Endzustand der Flutung mindestens 0,10 m über der Leckwasserlinie liegen. Das Schottendeck darf im Endzustand der Flutung nicht eintauchen.
4. Die Flutbarkeit wird zu 95 % angenommen. Wird durch eine Berechnung nachgewiesen, dass die mittlere Flutbarkeit einer Abteilung kleiner als 95 % ist, so kann der errechnete Wert eingesetzt werden.
   Die folgenden Werte dürfen nicht unterschritten werden:
   Unterkunftsräume 95 %
   Maschinen- und Kesselräume 85 %
   Gepäck- und Vorratsräume 75 %
   Doppelböden, Treibstofftanks, Ballasttanks und andere Tanks je nachdem, ob sie ihrer Bestimmung entsprechend für das auf der Ebene der tiefsten Einsenkung schwimmende Schiff als voll oder leer angenommen werden müssen 0 oder 95 %.
5. Falls ein Leck geringerer Ausdehnung als oben angegeben ungünstigere Bedingungen hinsichtlich Krängung oder Verlust an metazentrischer Höhe ergibt, muss ein derartiges Leck bei der Berechnung angenommen werden.

10. In allen Zwischenzuständen der Flutung nach Nummer 8 müssen folgende Kriterien eingehalten werden:

1. Der Krängungswinkel Φ der Gleichgewichtslage des jeweiligen Zwischenzustandes darf 15° nicht überschreiten.
2. Über die Krängung in der Gleichgewichtslage des jeweiligen Zwischenzustandes hinaus muss der positive Bereich der Hebelarmkurve einen aufrichtenden Hebel GZ> 0,02 m aufweisen, ehe die erste ungeschützte Öffnung eintaucht oder ein Krängungswinkel Φ von 25° erreicht ist.
3. Nicht wasserdichte Öffnungen dürfen nicht eintauchen, bevor die Krängung in der Gleichgewichtslage des jeweiligen Zwischenzustandes erreicht ist.
4. Für die Berechnung des freien Oberflächeneffektes in allen Zwischenzuständen der Flutung wird von der Bruttogrundfläche der beschädigten Räume ausgegangen.

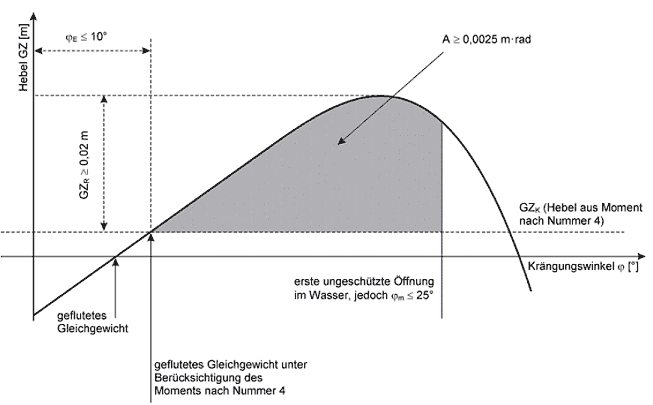

11. Im Endzustand der Flutung müssen die folgenden Kriterien unter Berücksichtigung des Krängungsmomentes nach Nummer 4 eingehalten werden:

1. Der Krängungswinkel Φ_E darf 10° nicht überschreiten.
2. Über die Gleichgewichtslage hinaus muss der positive Bereich der Hebelarmkurve einen aufrichtenden Hebel GZ_R> 0,02 m in Verbindung mit einer Fläche a> 0,0025 m ⋅rad aufweisen. Diese Mindestwerte der Stabilität sind bis zum Eintauchen der ersten ungeschützten Öffnung oder auf jeden Fall vor Erreichen eines Krängungswinkels von 25° einzuhalten.
3. Nichtwasserdichte Öffnungen dürfen nicht eintauchen, bevor die Gleichgewichtslage erreicht ist. Falls derartige Öffnungen vor diesem Punkt eintauchen, müssen die Räume, die mit ihnen verbunden sind, in der Leckstabilitätsrechnung als geflutet angesehen werden.

Dabei ist:

12. Schließvorrichtungen von Öffnungen, die wasserdicht verschließbar sein müssen, sind entsprechend zu kennzeichnen.

13. Werden Querflutöffnungen zur Verringerung von asymmetrischen Flutungen vorgesehen, müssen sie folgenden Anforderungen entsprechen:

1. Für die Berechnung der Querflutung ist die IMO-Entschließung A.266 (VIII) anzuwenden.
2. Sie müssen selbsttätig wirken.
3. Sie dürfen nicht mit Absperrarmaturen versehen sein.
4. Die Zeit für den vollständigen Ausgleich darf 15 Minuten nicht überschreiten.

§ 15.04 Sicherheitsabstand und Freibord

1. Der Sicherheitsabstand muss mindestens der Summe entsprechen:

1. aus der zusätzlichen seitlichen Eintauchung, die sich, gemessen an der Außenhaut, durch die zulässige Krängung nach § 15.03 Nr. 3 Buchstabe e ergibt, und
2. aus dem Restsicherheitsabstand nach § 15.03 Nr. 3 Buchstabe g.

Bei Schiffen ohne Schottendeck muss der Sicherheitsabstand mindestens 0,50 m betragen.

2. Der Freibord muss mindestens der Summe entsprechen:

1. aus der zusätzlichen seitlichen Eintauchung, die sich, gemessen an der Außenhaut, durch die Krängung nach § 15.03 Nr. 3 Buchstabe e ergibt, und
2. dem Restfreibord nach § 15.03 Nr. 3 Buchstabe f.

Der Freibord muss jedoch mindestens 0,30 m betragen.

3. Die Ebene der größten Einsenkung ist so festzusetzen, dass der Sicherheitsabstand nach Nummer 1, der Freibord nach Nummer 2 und die §§ 15.02 und 15.03 eingehalten werden.

4. Die Untersuchungskommission kann aus Sicherheitsgründen einen größeren Sicherheitsabstand oder einen größeren Freibord festsetzen.

§ 15.05 Höchstzulässige Zahl der Fahrgäste

1. Die Untersuchungskommission setzt die höchstzulässige Zahl der Fahrgäste fest und trägt diese in das Schiffsattest ein.

2. Die höchstzulässige Zahl der Fahrgäste darf keinen der folgenden Werte überschreiten:

1. Zahl der Fahrgäste, für die eine Sammelfläche nach § 15.06 Nr. 8 nachgewiesen ist;
2. Zahl der Fahrgäste, die der Stabilitätsberechnung nach § 15.03 zugrunde gelegt ist;
3. Zahl der vorhandenen Betten für Fahrgäste auf Kabinenschiffen, die für Reisen mit Übernachtung genutzt werden.

3. Für Kabinenschiffe, die auch als Tagesausflugsschiffe eingesetzt werden, ist die Zahl der Fahrgäste als Tagesausflugsschiff und als Kabinenschiff zu berechnen und im Schiffsattest einzutragen.

4. Die höchstzulässige Zahl der Fahrgäste ist an Bord an auffallender Stelle deutlich lesbar anzuschlagen.

§ 15.06 Fahrgasträume und -bereiche ^12a

1. Fahrgasträume müssen:

1. sich auf allen Decks hinter der Ebene des Kollisionsschotts und, sofern sie unterhalb des Schottendecks liegen, vor der Ebene des Heckschotts befinden und
2. von Maschinen- und Kesselräumen gasdicht getrennt sein.

Decksbereiche, die durch Planen oder ähnliche mobile Einrichtungen nicht nur nach oben, sondern auch seitlich teilweise oder vollständig eingehaust sind, müssen den gleichen Anforderungen wie geschlossene Fahrgasträume genügen.

2. Schränke nach § 11.13 und Räume zur Lagerung brennbarer Flüssigkeiten müssen sich außerhalb des Fahrgastbereiches befinden.

3. Anzahl und Breite der Ausgänge von Fahrgasträumen müssen den folgenden Anforderungen genügen:

1. Räume oder Gruppen von Räumen, die für 30 oder mehr Fahrgäste vorgesehen oder eingerichtet sind oder für 12 oder mehr Fahrgäste Betten aufweisen, müssen mindestens zwei Ausgänge haben. Auf Tagesausflugsschiffen darf einer dieser zwei Ausgänge durch zwei Notausgänge ersetzt sein. Räume, ausgenommen Kabinen, oder Gruppen von Räumen, die nur einen Ausgang haben, müssen über mindestens einen Notausgang verfügen.
2. Befinden sich Räume unter dem Schottendeck, darf einer der Ausgänge eine wasserdichte Schotttür nach § 15.02 Nr. 10 zu einer benachbarten Abteilung sein, von der aus das höherliegende Deck unmittelbar erreicht werden kann. Der andere Ausgang muss unmittelbar oder, wenn nach Buchstabe a gestattet, als Notausgang auf das Schottendeck oder ins Freie führen. Dies gilt nicht für die einzelnen Kabinen.
3. Ausgänge nach Buchstabe a und b müssen zweckmäßig angeordnet sein, eine lichte Breite von mindestens 0,80 m und eine lichte Höhe von mindestens 2,00 m haben. Bei Türen von Fahrgastkabinen und sonstigen kleinen Räumen darf die lichte Breite bis auf 0,70 m herabgesetzt werden.
4. Bei Räumen oder Gruppen von Räumen, die für mehr als 80 Fahrgäste vorgesehen sind, muss die Summe der Breiten aller Ausgänge, die für Fahrgäste bestimmt sind und von diesen im Notfall benutzt werden müssen, mindestens 0,01 m je Fahrgast betragen.
5. Ist die Anzahl der Fahrgäste für die Gesamtbreite aller Ausgänge maßgebend, muss die Breite jedes Ausgangs mindestens 0,005 m je Fahrgast betragen.
6. Notausgänge müssen eine kleinste Seitenlänge von mindestens 0,60 m aufweisen oder einen Mindestdurchmesser von 0,70 m. Sie müssen sich in Fluchtrichtung öffnen lassen und beiderseits gekennzeichnet sein.
7. Ausgänge von Räumen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 0,90 m haben. Ausgänge, die gewöhnlich für das An- oder Vonbordgehen von Personen mit eingeschränkter Mobilität genutzt werden, müssen eine lichte Breite von mindestens 1,50 m aufweisen.

4. Türen von Fahrgasträumen müssen den folgenden Anforderungen genügen:

1. Mit Ausnahme der Türen, die nach Verbindungsgängen führen, müssen sie sich nach außen öffnen lassen oder als Schiebetüren gebaut sein.
2. Kabinentüren müssen so beschaffen sein, dass sie jederzeit auch von der Außenseite aufgeschlossen werden können.
3. Türen mit Antrieb müssen sich bei Ausfall der Antriebsenergie leicht öffnen lassen.
4. Bei Türen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, muss auf der Seite, in die die Tür ausschwingt, der seitliche Abstand zwischen der schlossseitigen Innenkante des Türrahmens und einer benachbarten, senkrecht zur Türebene angeordneten Wand mindestens 0,60 m betragen.

5. Verbindungsgänge müssen folgenden Anforderungen genügen:

1. Sie müssen eine lichte Breite von mindestens 0,80 haben. Führen sie zu Räumen, die für mehr als 80 Fahrgäste vorgesehen sind, müssen sie die in Nummer 3 Buchstabe d und e genannten Anforderungen an die Breite der zu den Verbindungsgängen führenden Ausgänge erfüllen.
2. Ihre lichte Höhe darf 2,00 m nicht unterschreiten.
3. Verbindungsgänge, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 1,30 m aufweisen. Verbindungsgänge mit einer Breite von mehr als 1,50 m müssen beiderseits Handläufe aufweisen.
4. Führt zu einem für Fahrgäste bestimmten Raum nur ein Verbindungsgang, muss die lichte Breite des Verbindungsgangs mindestens 1,00 m betragen.
5. Sie müssen frei von Absätzen sein.
6. Sie dürfen nur zu freien Decks, Räumen oder Treppen führen.
7. Sackgassen in Verbindungsgängen dürfen nicht länger als zwei Meter sein.

6. Fluchtwege müssen zusätzlich zu Nummer 5 folgenden Anforderungen genügen:

1. Bei der Anordnung von Treppen, Ausgängen und Notausgängen muss berücksichtigt sein, dass bei Feuer in einem beliebigen Raum alle anderen Räume verlassen werden können.
2. Fluchtwege müssen auf kürzestem Weg zu Sammelflächen nach Nummer 8 führen.
3. Fluchtwege dürfen nicht durch Maschinenräume und Küchen führen.
4. Im Verlauf von Fluchtwegen dürfen keine Steigeisengänge, Leitern oder Ähnliches eingebaut sein.
5. Türen an Fluchtwegen müssen so gebaut sein, dass sie die Mindestbreite des Fluchtweges nach Nummer 5 Buchstabe a oder d nicht einengen.
6. Fluchtwege und Notausgänge müssen deutlich markiert sein. Die Markierungen müssen von der Notbeleuchtung beleuchtet werden.

7. Fluchtwege und Notausgänge müssen über ein geeignetes Sicherheitsleitsystem verfügen.

8. Für alle Personen an Bord müssen Sammelflächen vorhanden sein, die folgenden Anforderungen genügen:

1. Die Gesamtfläche der Sammelflächen (A_S) muss mindestens dem folgenden Wert entsprechen:
   Tagesausflugsschiffe: A_S = 0,35 ⋅ F_max [m²];
   Kabinenschiffe: A_S = 0,45 ⋅ F_max [m²].
   In diesen Formeln bedeutet:
   F_max = die höchstzulässige Zahl der Fahrgäste an Bord.
2. Jede einzelne Sammel- und Evakuierungsfläche muss größer als 10 m² sein.
3. Die Sammelflächen müssen frei von beweglichem und festem Mobiliar sein.
4. Befindet sich in einem Raum, in dem eine Sammelfläche ausgewiesen ist, bewegliches Mobiliar, so ist dieses ausreichend gegen Verrutschen zu sichern.
5. Befindet sich in einem Raum, in dem eine Sammelfläche ausgewiesen ist, fest eingebautes Sitzmobiliar, braucht die Zahl der Personen, für die es geeignet ist, bei der Berechnung der Gesamtfläche der Sammelflächen nach Buchstabe a nicht berücksichtigt zu werden. Die Zahl der Personen, für die in einem Raum fest eingebautes Sitzmobiliar berücksichtigt wird, darf jedoch nicht die Zahl der Personen übersteigen, für die in diesem Raum Sammelflächen zur Verfügung stehen.
6. Von den Evakuierungsflächen müssen die Rettungsmittel leicht zugänglich sein.
7. Eine sichere Evakuierung der Personen von den Evakuierungsflächen muss von beiden Seiten des Schiffes möglich sein.
8. Die Sammelflächen müssen oberhalb der Tauchgrenze liegen.
9. Die Sammel- und Evakuierungsflächen sind im Sicherheitsplan als solche darzustellen und an Bord zu kennzeichnen.
10. Die Vorschriften nach Buchstabe d und e gelten auch für offene Decks, auf denen Sammelflächen ausgewiesen sind.
11. Sind an Bord geeignete Sammelrettungsmittel vorhanden, braucht die Zahl der Personen, für die sie geeignet sind, bei der Berechnung der Gesamtfläche der Sammelflächen nach Buchstabe a nicht berücksichtigt zu werden.
12. Die Gesamtfläche nach Buchstabe a muss jedoch in allen Fällen, in denen eine Reduzierung nach Buchstabe e, j und k erfolgt, für mindestens 50 % der höchstzulässigen Zahl der Fahrgäste an Bord ausreichen.

9. Treppen im Fahrgastbereich und deren Podeste müssen:

1. entsprechend der Europäischen Norm EN 13056:2000 gebaut sein;
2. eine lichte Breite von mindestens 0,80 m oder, wenn sie zu Verbindungsgängen oder Treppen führen, die von mehr als 80 Fahrgästen genutzt werden, mindestens 0,01 m je Fahrgast haben;
3. eine lichte Breite von mindestens 1,00 m haben, wenn sie zu einem für Fahrgäste bestimmten Raum führen, der nur über diese Verbindungstreppe zugänglich ist;
4. im sicheren Bereich liegen, sofern nicht auf jeder Schiffsseite im gleichen Raum mindestens eine Treppe vorhanden ist;
5. darüber hinaus, wenn sie für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, folgenden Anforderungen genügen:
   aa) die Neigung der Treppen darf 38° nicht überschreiten;
   bb) die Treppen müssen eine lichte Breite von mindestens 0,90 m aufweisen;
   cc) die Treppen dürfen keine Wendelung aufweisen;
   dd) die Treppen dürfen nicht quer zum Schiff verlaufen;
   ee) die Handläufe der Treppen sind mit einem waagerechten Abstand von 0,30 m über die An- und Austritte so hinauszuführen, dass sie Verkehrswege nicht einschränken;
   ff) Handläufe, Vorderkanten zumindest der ersten und der letzten Stufen sowie die Bodenbeläge an den Enden der Treppen sind durch farbliche Gestaltung hervorzuheben.

Aufzüge, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, und Aufstiegshilfen, wie Treppenlifte oder Hebebühnen, müssen entsprechend einer einschlägigen Norm oder Vorschrift eines der Rheinuferstaaten oder Belgiens ausgeführt sein.

10. Für Fahrgäste bestimmte, nicht geschlossene Teile der Decks müssen folgenden Anforderungen genügen:

1. Sie müssen mit einem festen Schanzkleid von mindestens 1,00 m Höhe oder einem Geländer nach der Europäischen Norm EN 711:1995, Bauart PF, PG oder PZ umgeben sein. Schanzkleider und Geländer von Decks, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine Höhe von mindestens 1,10 m aufweisen.
2. Öffnungen und Einrichtungen für das An- oder Vonbordgehen sowie Öffnungen für das Ein- oder Ausladen müssen gesichert werden können und eine lichte Breite von mindestens 1,00 m haben. Öffnungen, die gewöhnlich für das An- oder Vonbordgehen von Personen mit eingeschränkter Mobilität genutzt werden, müssen eine lichte Breite von 1,50 m aufweisen.
3. Sind die Öffnungen oder Einrichtungen für das An- oder Vonbordgehen nicht vom Steuerhaus einsehbar, müssen optische oder elektronische Hilfsmittel vorhanden sein.

11. Die nicht für Fahrgäste bestimmten Teile der Schiffe, insbesondere die Zugänge zum Steuerhaus, zu den Winden und zu Maschinenräumen, müssen gegen Zutritt Unbefugter gesichert werden können. An diesen Zugängen muss außerdem an auffälliger Stelle ein Symbol entsprechend Anlage I Bild 1 angebracht sein.

12. Landstege müssen entsprechend der Europäischen Norm EN 14206:2003 beschaffen sein. Abweichend von § 10.02 Nr. 2 Buchstabe d kann deren Länge weniger als 4 m betragen.

13. Verkehrsflächen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 1,30 m aufweisen und frei von Schwellen und Süllen sein, deren Höhe 0,025 m überschreitet. Wände an Verkehrsflächen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, sind mit Handläufen in einer Höhe von 0,90 m über dem Boden zu versehen.

14. Glastüren, Glaswände an Verkehrsflächen und Fensterscheiben müssen aus vorgespanntem Glas oder Verbundglas hergestellt sein. Sie können auch, wenn hinsichtlich des Brandschutzes zulässig, aus Kunststoff hergestellt sein.

Durchsichtige Türen und bis zum Boden reichende durchsichtige Wände an Verkehrsflächen müssen auffällig gekennzeichnet sein.

15. Aufbauten, die vollständig oder deren Dächer aus Panoramascheiben bestehen, oder Einhausungen durch Planen oder ähnliche mobile Einrichtungen sowie deren Unterkonstruktion dürfen nur aus solchen Materialien hergestellt und müssen so konstruiert sein, dass im Schadensfall die Verletzungsgefahr für Personen möglichst gering ist.

16. Trinkwasseranlagen müssen mindestens den Anforderungen des § 12.05 entsprechen.

17. Es müssen Toiletten für Fahrgäste vorhanden sein. Mindestens eine Toilette muss entsprechend einer einschlägigen Norm oder Vorschrift eines der Rheinuferstaaten oder Belgiens für die Nutzung durch Personen mit eingeschränkter Mobilität ausgestattet und über Fahrgastbereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, zu erreichen sein.

18. Kabinen, die nicht über ein zu öffnendes Fenster verfügen, müssen an eine Lüftungsanlage angeschlossen sein.

19. Räume, in denen Besatzung oder Bordpersonal untergebracht sind, müssen diesem Paragraphen sinngemäß entsprechen.

§ 15.07 Antriebssystem

1. Zusätzlich zum Hauptantriebssystem muss das Schiff mit einem zweiten unabhängigen Antriebssystem ausgerüstet sein, das sicherstellt, dass das Schiff bei Ausfall des Hauptantriebssystems sich aus eigener Kraft fortbewegen kann.

2. Das zweite unabhängige Antriebssystem muss sich in einem separaten Maschinenraum befinden. Haben die beiden Maschinenräume gemeinsame Trennflächen, müssen sie entsprechend § 15.11 Nr. 2 gebaut sein.

§ 15.08 Sicherheitseinrichtung und -ausrüstung

1. Fahrgastschiffe müssen über eine interne Sprechverbindung nach § 7.08 verfügen. Sie muss zusätzlich die Betriebsräume und, sofern keine direkte Verständigung vom Steuerstand aus besteht, die Einstiegsbereiche und Sammelflächen für Fahrgäste nach § 15.06 Nr. 8 erfassen.

2. Alle Fahrgastbereiche müssen mit einer Lautsprecheranlage erreicht werden können. Die Anlage muss so dimensioniert sein, dass übertragene Informationen deutlich von Hintergrundgeräuschen unterschieden werden können. Sofern eine direkte Verständigung vom Steuerstand zu einem Fahrgastbereich besteht, brauchen dort keine Lautsprecher vorhanden zu sein.

3. Ein Alarmsystem muss vorhanden sein. Dieses muss unterteilt sein in:

1. eine Alarmanlage zur Alarmierung von Schiffsführung und Besatzung durch Fahrgäste, Besatzungsmitglieder oder Bordpersonal.
   Dieser Alarm soll nur in den Räumen für Schiffsführung und Besatzung erfolgen und darf nur durch die Schiffsführung gelöscht werden können. Der Alarm muss mindestens an den folgenden Stellen ausgelöst werden können:
   aa) in jeder Kabine;
   bb) in Gängen, Aufzügen und Treppenschächten derart, dass der Weg zum nächsten Auslöser höchstens 10 m beträgt, wobei jedoch mindestens ein Auslöser je wasserdichte Abteilung vorhanden sein muss;
   cc) in Gesellschafts-, Speise- und ähnlichen Aufenthaltsräumen;
   dd) in Toiletten, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind;
   ee) in Maschinenräumen, Küchen und ähnlichen feuergefährdeten Räumen;
   ff) in Kühl- und sonstigen Vorratsräumen.
   Die Alarmauslöser sind in einer Höhe von 0,85 m bis 1,10 m über dem Boden anzubringen;
2. eine Alarmanlage zur Alarmierung der Fahrgäste durch die Schiffsführung. Dieser Alarm muss in allen für Fahrgäste zugänglichen Räumen deutlich und unverwechselbar wahrnehmbar sein. Er muss im Steuerhaus und an einer ständig von Personal besetzten Stelle ausgelöst werden können;
3. eine Alarmanlage zur Alarmierung der Besatzung und des Bordpersonals durch die Schiffsführung nach § 7.09 Nr. 1.

Diese Alarmanlage muss auch die Aufenthaltsräume für das Bordpersonal, die Kühlräume und sonstige Vorratsräume erreichen.

Die Alarmauslöser müssen gegen unbeabsichtigten Gebrauch geschützt sein.

4. Jede wasserdichte Abteilung muss mit einem Niveaualarm ausgerüstet sein.

5. Es müssen zwei motorisch angetriebene Lenzpumpen vorhanden sein.

6. Ein Lenzsystem mit fest installierten Rohrleitungen muss vorhanden sein.

7. Kühlräume müssen sich auch bei abgeschlossener Tür von innen öffnen lassen.

8. Befinden sich Teile von CO₂-Schankanlagen in Räumen unter Deck, so müssen diese mit einer Lüftungsanlage versehen sein, die beim Öffnen der Tür oder der Luke dieses Raumes automatisch einsetzt. Die Lüftungsrohre müssen bis auf 0,05 m zum Boden dieses Raumes heruntergeführt sein.

9. Zusätzlich zu dem Verbandkasten nach § 10.02 Nr. 2 Buchstabe f müssen weitere Verbandkästen in ausreichender Zahl vorhanden sein. Die Verbandkästen und ihre Unterbringung müssen den Anforderungen nach § 10.02 Nr. 2 Buchstabe f entsprechen.

§ 15.09 Rettungsmittel

1. Zusätzlich zu den in § 10.05 Nr. 1 genannten Rettungsringen müssen auf allen für Fahrgäste bestimmten, nicht geschlossenen Teilen der Decks auf beiden Schiffsseiten Rettungsringe, die

• der Europäischen Norm EN 14144:2003 oder
• dem Internationalen Übereinkommen von 1974 zum Schutz des menschlichen Lebens auf See (SOLAS 1974) Kapitel III Regel 7.1 und dem Internationalen Rettungsmittel-(LSA-)Code Absatz 2.1

entsprechen, in jeweils maximal 20 m Abstand vorhanden sein.

Eine Hälfte aller vorgeschriebenen Rettungsringe muss mit jeweils einer mindestens 30 m langen, schwimmfähigen Leine von 8 bis 11 mm Durchmesser versehen sein. Die andere Hälfte der vorgeschriebenen Rettungsringe muss mit einem selbstzündenden, batteriebetriebenen und in Wasser nicht verlöschenden Licht versehen sein.

2. Zusätzlich zu den Rettungsringen nach Nummer 1 müssen für alle Mitglieder des Bordpersonals Einzelrettungsmittel nach § 10.05 Nr. 2 griffbereit vorhanden sein. Für die Mitglieder des Bordpersonals, die keine Aufgaben nach der Sicherheitsrolle übernehmen, sind auch Feststoff- oder halbautomatisch aufblasbare Rettungswesten nach den in § 10.05 Nr. 2 genannten Normen zulässig.

3. Fahrgastschiffe müssen über geeignete Einrichtungen verfügen, die Personen einen sicheren Übergang von Bord in seichtes Wasser, an das Ufer oder an Bord eines anderen Fahrzeuges ermöglichen.

4. Zusätzlich zu den Rettungsmitteln nach den Nummern 1 und 2 müssen für insgesamt 100 % der höchstzulässigen Zahl der Fahrgäste Einzelrettungsmittel nach § 10.05 Nr. 2 vorhanden sein, wobei auch Feststoff- oder halbautomatisch aufblasbare Rettungswesten nach den in § 10.05 Nr. 2 genannten Normen zulässig sind.

5. (ohne Inhalt)

6. Zusätzliche Sammelrettungsmittel sind Ausrüstungsgegenstände, die den Auftrieb mehrerer sich im Wasser befindlicher Personen ermöglichen. Sie müssen:

1. über eine Beschriftung verfügen, aus welcher der Verwendungszweck und die Zahl der Personen hervorgeht, für die sie geeignet sind;
2. einen Auftrieb im Frischwasser von mindestens 100 N je Person haben;
3. aus geeigneten Werkstoffen gefertigt und widerstandsfähig gegen Öl und Ölerzeugnisse sowie gegen Temperaturen bis zu 50° C sein;
4. eine stabile Schwimmlage einnehmen und beibehalten und dabei über geeignete Haltevorrichtungen für die angegebene Personenzahl verfügen;
5. rückstrahlend orangefarbig sein oder dauerhaft angebrachte rückstrahlende, allseits sichtbare Flächen von mindestens 100 cm² haben und
6. von ihrem Aufstellungsort rasch und sicher von einer Person über Bord gelassen werden können oder frei aufschwimmbar sein.

7. Aufblasbare Sammelrettungsmittel müssen darüber hinaus:

1. aus mindestens zwei getrennten Luftkammern bestehen;
2. beim Zuwasserbringen selbsttätig oder durch Handauslösung aufgeblasen werden können und
3. bei jeder vorkommenden Belastung, auch wenn nur die Hälfte der Luftkammern aufgeblasen ist, eine stabile Schwimmlage einnehmen und beibehalten.

8. Die Rettungsmittel müssen an Bord so untergebracht sein, dass sie im Bedarfsfall leicht und sicher erreicht werden können. Verdeckte Aufbewahrungsstellen müssen deutlich gekennzeichnet sein.

9. Die Rettungsmittel müssen nach den Herstellerangaben geprüft sein.

10. Das Beiboot muss mit einem Motor und einem Suchscheinwerfer ausgerüstet sein.

11. Eine geeignete Krankentrage muss vorhanden sein.

§ 15.10 Elektrische Anlagen

1. Für die Beleuchtung sind nur elektrische Anlagen zulässig.

2. § 9.16 Nr. 3 gilt zusätzlich auch für Gänge und Aufenthaltsräume für Fahrgäste.

3. Für folgende Räume und Stellen muss eine ausreichende Beleuchtung und Notbeleuchtung vorgesehen werden:

1. Stellen, an denen Rettungsmittel aufbewahrt werden und an denen sie gewöhnlich zum Einsatz vorbereitet werden;
2. Fluchtwege, Einstiege für Fahrgäste, einschließlich Landstege, Zu- und Ausgänge, Verbindungsgänge, Aufzüge und Treppen von Wohnungen, Kabinen- und Wohnbereichen;
3. Markierungen der Fluchtwege und Notausgänge;
4. sonstige Bereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind;
5. Betriebs-, Maschinen- und Rudermaschinenräume sowie ihre Ausgänge;
6. Steuerhaus;
7. Raum für die Notstromquelle;
8. Stellen, an denen sich Feuerlöschgeräte und die Bedienteile der Feuerlöschanlagen befinden;
9. Bereiche, in denen sich Fahrgäste, Bordpersonal und Besatzung im Notfall sammeln.

4. Es muss eine Notstromanlage, bestehend aus Notstromquelle und Notschalttafel, vorhanden sein, die bei Ausfall der Speisung folgender elektrischer Einrichtungen deren gleichzeitige Ersatzspeisung übernehmen kann, soweit die Einrichtung keine eigene Stromquelle besitzt:

1. Signalleuchten;
2. Schallgeräte;
3. Notbeleuchtung nach Nummer 3;
4. Sprechfunkanlage;
5. Alarm-, Lautsprecher- und bordinterne Nachrichtenübermittlungsanlagen;
6. Scheinwerfer nach § 10.02 Nr. 2 Buchstabe i;
7. Feuermeldesystem;
8. weitere Sicherheitseinrichtungen wie selbsttätige Druckwassersprühanlagen oder Feuerlöschpumpen;
9. Aufzüge und Aufstiegshilfen nach § 15.06 Nr. 9 Satz 2.

5. Die Beleuchtungskörper der Notbeleuchtung müssen als solche gekennzeichnet sein.

6. Die Notstromanlage muss außerhalb des Hauptmaschinenraumes, der Räume, in denen die Energiequellen nach § 9.02 Nr. 1 untergebracht sind, und des Aufstellungsraums der Hauptschalttafel aufgestellt und von diesen Räumen durch Trennflächen nach § 15.11 Nr. 2 abgetrennt sein.

Kabel, die elektrische Einrichtungen im Notfall versorgen, sind so einzubauen und zu führen, dass die Kontinuität der Versorgung zu diesen Einrichtungen im Fall von Feuer und Flutung aufrechterhalten bleibt. In jedem Fall dürfen diese Kabel nicht durch den Hauptmaschinenraum, durch Küchen oder Räume geführt werden, welche die elektrische Hauptenergiequelle und die zugehörige Ausrüstung enthalten, ausgenommen nur insofern, wie es notwendig ist, in diesen Bereichen Einrichtungen für den Notfall vorzusehen.

Die Notstromanlage muss oberhalb der Tauchgrenze oder soweit von den Energiequellen nach § 9.02 Nr. 1 entfernt aufgestellt sein, dass sie bei den Leckfällen nach § 15.03 Nr. 9 nicht gleichzeitig mit diesen Energiequellen geflutet wird.

7. Als Notstromquelle sind zulässig:

1. Aggregate mit eigener unabhängiger Brennstoffversorgung und unabhängigem Kühlsystem, die bei Netzausfall selbsttätig anlaufen und innerhalb von 30 Sekunden die Stromversorgung selbsttätig übernehmen oder, wenn sie sich in unmittelbarer Nähe des Steuerhauses oder einer anderen ständig durch Besatzungsmitglieder besetzten Stelle befinden, von Hand angelassen werden können.
2. Akkumulatoren, die bei Netzausfall die Speisung automatisch übernehmen oder, wenn sie sich in unmittelbarer Nähe des Steuerhauses oder einer anderen ständig durch Besatzungsmitglieder besetzten Stelle befinden, von Hand zugeschaltet werden können. Sie müssen in der Lage sein, die aufgeführten Verbraucher während der vorgeschriebenen Zeit ohne Zwischenladung und ohne unzulässigen Spannungsrückgang zu versorgen.

8. Die für die Notstromversorgung vorzusehende Betriebsdauer ist nach der Zweckbestimmung des Fahrgastschiffes festzulegen. Sie darf 30 Minuten nicht unterschreiten.

9. Die Isolationswiderstände und die Erdung für elektrische Systeme müssen anlässlich von Untersuchungen nach § 2.09 geprüft werden.

10. Die Energiequellen nach § 9.02 Nr. 1 müssen voneinander unabhängig sein.

11. Störungen in der Haupt- oder Notstromanlage dürfen nicht zu einer gegenseitigen Beeinflussung der Betriebssicherheit der Anlagen führen.

§ 15.11 Brandschutz ^12a

1. Die brandschutztechnische Eignung von Werkstoffen und Bauteilen muss von einem akkreditierten Prüfinstitut auf Basis von geeigneten Prüfvorschriften festgestellt sein.

1. Das Prüfinstitut muss
   aa) dem Code für Brandprüfverfahren oder
   bb) der Europäischen Norm EN ISO/IEC 17025:2000 über die allgemeinen Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
   genügen.
2. Prüfvorschriften zur Feststellung der Nichtbrennbarkeit von Werkstoffen sind:
   aa) Anlage 1 Teil 1 des Codes für Brandprüfverfahren und
   bb) gleichwertige Vorschriften eines der Rheinuferstaaten oder Belgiens.
3. Prüfvorschriften zur Feststellung der Schwerentflammbarkeit von Werkstoffen sind:
   aa) die jeweils zutreffenden Anforderungen der Anlage 1, Teile 5 (Oberflächenentflammbarkeitstest), 6 (Test für Deckbeläge), 7 (Test für aufgehängte Textilien und Kunststoffe), 8 (Test für Polstermöbel), 9 (Test für Einzelteile des Bettzeuges) des Codes für Brandprüfverfahren und
   bb) gleichwertige Vorschriften eines der Rheinuferstaaten oder Belgiens.
4. Prüfvorschriften zur Feststellung der Feuerwiderstandsfähigkeit sind:
   aa) die Anlage 1 Teil 3 des Codes für Brandprüfverfahren und
   bb) gleichwertige Vorschriften eines der Rheinuferstaaten oder Belgiens.
5. Die Untersuchungskommission kann in Übereinstimmung mit dem Code für Brandprüfverfahren einen Versuch an einer Muster-Trennfläche vorschreiben, um sicherzustellen, dass den Vorschriften nach Nummer 2 über die Widerstandsfähigkeit und Temperaturerhöhung entsprochen ist.

2. Trennflächen

1. a) von Räumen müssen entsprechend den folgenden Tabellen ausgeführt sein:
   aa)⁵ Tabelle für Trennflächen von Räumen, in denen keine Druckwassersprühanlagen nach § 10.03a installiert sind

   Räume	Kontrollstationen	Treppenschächte	Sammelflächen	Unterkunftsräume	Maschinenräume	Küchen	Vorratsräume
   Kontrollstationen	-	A0	A0/B151	A30	A60	A60	A30/A605
   Treppenschächte		-	A0	A30	A60	A60	A30
   Sammelflächen			-	A30/B152	A60	A60	A30/A605
   Unterkunftsräume				-/A0/B153	A60	A60	A30
   Maschinenräume					A60/A04	A60	A60
   Küchen						A0	A30/B156
   Vorratsräume							-

   bb) Tabelle für Trennflächen von Räumen, in denen Druckwassersprühanlagen nach § 10.03a installiert sind

   Räume	Kontrollstationen	Treppenschächte	Sammelflächen	Unterkunftsräume	Maschinenräume	Küchen	Vorratsräume
   Kontrollstationen	-	A0	A0/B151	A0	A60	A30	A0/A305
   Treppenschächte		-	A0	A0	A60	A30	A0
   Sammelflächen			-	A30/B152	A60	A30	A0/A305
   Unterkunftsräume				-/B1 5/B03	A60	A30	A0
   Maschinenräume					A60/A04	A60	A60
   Küchen						-	A0/B156
   Vorratsräume							-

   1) Trennflächen zwischen Kontrollstationen und innenliegenden Sammelflächen müssen dem Typ A0 entsprechen, bei außenliegenden Sammelflächen jedoch lediglich dem Typ B1 5.
   2) Trennflächen zwischen Unterkunftsräumen und innenliegenden Sammelflächen müssen dem Typ A30 entsprechen, bei außenliegenden Sammelflächen jedoch lediglich dem Typ B1 5.
   3) Wände von Kabinen untereinander, Wände zwischen Kabinen und Gängen und senkrechte Trennflächen von Fahrgastbereichen nach Nummer 10 müssen dem Typ B1 5, bei Räumen mit Druckwassersprühanlagen dem Typ B0 entsprechen. Trennflächen zwischen Kabinen und Saunen müssen dem Typ A0, bei Räumen mit Druckwassersprühanlagen dem Typ B15 entsprechen.
   4) Trennflächen zwischen Maschinenräumen nach den §§ 15.07 und 15.10 Nummer 6 müssen dem Typ A60, im Übrigen dem Typ A0 entsprechen.
   5) Trennflächen zwischen Vorratsräumen zur Lagerung von brennbaren Flüssigkeiten und Kontrollstationen sowie Sammelflächen müssen dem Typ A60, bei Räumen mit Druckwassersprühanlagen dem Typ A30 entsprechen.
   6) Für Trennflächen von Küchen zu Kühlräumen oder zu Vorratsräumen für Nahrungsmittel ist B15 ausreichend.

2. vom Typ a sind Schotte, Wände und Decks, die folgenden Anforderungen genügen:
   aa) sie sind aus Stahl oder einem anderen gleichwertigen Werkstoff hergestellt;
   bb) sie sind in geeigneter Weise versteift;
   cc) sie sind mit einem zugelassenen nicht brennbaren Werkstoff derart isoliert, dass die Durchschnittstemperatur auf der dem Feuer abgekehrten Seite nicht um mehr als 140° C über die Anfangstemperatur hinaus ansteigt und an keinem Punkt einschließlich der Stoßfuge eine Temperaturerhöhung von mehr als 180° C über die Anfangstemperatur hinaus innerhalb der nachfolgend angegebenen Zeit eintritt:

   Typ A60	60 Minuten
   Typ A30	30 Minuten
   Typ A0	0 Minute;

   dd) sie sind so gebaut, dass sie den Durchgang von Rauch und Flammen bis zur Beendigung des einstündigen Normal-Brandversuchs verhindern;

3. vom Typ B sind Schotte, Wände, Decks, Decken oder Verkleidungen, die den folgenden Anforderungen genügen:
   aa) sie bestehen aus einem zugelassenen nicht brennbaren Werkstoff, und alle Werkstoffe, die für die Herstellung und den Zusammenbau der Trennflächen verwendet werden, sind nicht brennbar mit Ausnahme des Oberflächenmaterials, das mindestens schwer entflammbar sein muss;
   bb) sie weisen einen solchen Isolierwert auf, dass die Durchschnittstemperatur auf der dem Feuer abgekehrten Seite nicht um mehr als 140° C über die Anfangstemperatur hinaus ansteigt und an keinem Punkt einschließlich der Stoßfuge eine Temperaturerhöhung von mehr als 225° C über die Anfangstemperatur hinaus innerhalb der nachfolgend angegebenen Zeit eintritt:

   Typ B15	15 Minuten
   Typ B0	0 Minute;

   cc) sie sind so gebaut, dass sie den Durchgang von Flammen bis zum Ablauf der ersten halben Stunde des Normal-Brandversuchs verhindern.

3. In Räumen, ausgenommen Maschinen- und Vorratsräumen, verwendete Farben, Lacke, und andere Produkte zur Oberflächenbehandlung sowie Deckbeläge müssen schwer entflammbar sein. Teppichböden, Stoffe, Vorhänge und andere hängende Textilmaterialien sowie Polstermöbel und Bettzeug müssen schwer entflammbar sein, sofern die Räume, in denen sie sich befinden, nicht über eine Druckwassersprühanlage nach § 10.03a verfügen.

4. In Unterkunftsräumen angebrachte Decken und Wandverkleidungen einschließlich ihrer Unterkonstruktion müssen, sofern die Räume nicht über eine Druckwassersprühanlage nach § 10.03a verfügen, aus nicht brennbaren Werkstoffen hergestellt sein, mit Ausnahme ihrer Oberflächen, die zumindest schwer entflammbar sein müssen. Satz 1 gilt nicht für Saunen.

5. In Unterkunftsräumen, in denen sich Sammelflächen befinden, müssen Möbel und Einbauten aus nicht brennbaren Werkstoffen hergestellt sein, sofern die Räume nicht über eine Druckwassersprühanlage nach § 10.03a verfügen.

6. Farben, Lacke und sonstige Stoffe, die auf freiliegenden Innenflächen verwendet werden, dürfen keine außergewöhnlichen Mengen von Rauch und giftigen Stoffen erzeugen. Dies ist in Übereinstimmung mit dem Code für Brandprüfverfahren nachzuweisen.

7. Isoliermaterialien in Unterkunftsräumen müssen nicht brennbar sein. Dies gilt nicht für Isolierungen von kühlmittelführenden Leitungen. Die Oberflächen der Isolierungen dieser Leitungen müssen zumindest schwer entflammbar sein.

7a. Planen oder ähnliche mobile Einrichtungen, mit denen Decksbereiche teilweise oder vollständig eingehaust werden, sowie deren Unterkonstruktionen müssen schwer entflammbar sein.

8. Türen in Trennflächen nach Nummer 2 müssen folgenden Anforderungen genügen:

1. Sie müssen den gleichen Anforderungen der Nummer 2 genügen wie die Trennflächen selbst.
2. Sie müssen, sofern es sich um Türen in Trennwänden nach Nummer 10 oder in Umschließungen von Maschinenräumen, Küchen und Treppen handelt, selbstschließend sein.
3. Selbstschließende Türen, die im normalen Betrieb geöffnet sind, müssen an Ort und Stelle und von einer ständig von Schiffspersonal besetzten Stelle aus geschlossen werden können. Nach einem fernbetätigten Schließen muss sich die Tür an Ort und Stelle erneut öffnen und sicher schließen lassen.
4. Wasserdichte Türen nach § 15.02 brauchen nicht isoliert zu werden.

9. Wände nach Nummer 2 müssen von Deck zu Deck durchgehend sein oder an durchgehenden Decken, die den gleichen Anforderungen nach Nummer 2 genügen, enden.

10. Folgende Fahrgastbereiche müssen durch senkrechte Trennflächen nach Nummer 2 unterteilt sein:

1. Fahrgastbereiche, deren Gesamtgrundfläche 800 m² überschreitet;
2. Fahrgastbereiche, in denen sich Kabinen befinden, in Abständen von höchstens 40 m. Die senkrechten Trennflächen müssen unter normalen Bedingungen rauchdicht und von Deck zu Deck durchgehend sein.

11. Hohlräume über Decken, unter Fußböden und hinter Wandverkleidungen müssen in Abständen von höchstens 14 m durch nicht brennbare, auch im Brandfall gut abdichtende Luftzugssperren abgetrennt sein.

12. Treppen müssen aus Stahl oder einem anderen gleichwertigen nicht brennbaren Werkstoff hergestellt sein.

13. Innentreppen und Aufzüge müssen in allen Ebenen durch Wände nach Nummer 2 eingeschachtet sein. Folgende Ausnahmen sind zulässig:

1. Eine Treppe, die nur zwei Decks verbindet, braucht nicht eingeschachtet zu sein, wenn auf einem Deck die Treppe durch Wände nach Nummer 2 umschlossen ist.
2. In einem Unterkunftsraum brauchen Treppen nicht eingeschachtet zu sein, wenn sie völlig im Innern dieses Raumes liegen und wenn
   aa) sich dieser Raum nur über zwei Decks erstreckt oder
   bb) in diesem Raum auf allen Decks eine Druckwassersprühanlage nach § 10.03a installiert ist, dieser Raum über eine Rauchabzugsanlage nach Nummer 16 verfügt und der Raum auf allen Decks einen Zugang zu einem Treppenschacht hat.

14. Lüftungssysteme und Luftversorgungsanlagen müssen folgenden Anforderungen genügen:

1. Sie müssen so ausgeführt sein, dass einer Ausbreitung von Feuer und Rauch durch diese Systeme und Anlagen vorgebeugt ist.
2. Öffnungen für Zu- und Abluft und Luftversorgungsanlagen müssen geschlossen werden können.
3. Lüftungskanäle müssen aus Stahl oder einem gleichwertigen nicht brennbaren Werkstoff hergestellt und sicher untereinander sowie mit dem Schiffsaufbau verbunden sein.
4. Wenn Lüftungskanäle mit einem Querschnitt von mehr als 0,02 m² durch Trennflächen nach Nummer 2 vom Typ a oder Trennflächen nach Nummer 10 geführt werden, müssen sie mit selbsttätigen und von einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle aus bedienbaren Brandklappen ausgerüstet sein.
5. Lüftungssysteme für Küchen und Maschinenräume müssen von Lüftungssystemen, die andere Bereiche versorgen, getrennt sein.
6. Abluftkanäle sind mit verschließbaren Öffnungen zur Inspektion und Reinigung zu versehen. Diese Öffnungen müssen in der Nähe der Brandklappen angeordnet sein.
7. Eingebaute Ventilatoren müssen von einer zentralen Stelle außerhalb des Maschinenraums abstellbar sein.

15. Küchen müssen mit Lüftungssystemen und Küchenherde mit Abzügen versehen sein. Die Abluftkanäle der Abzüge müssen den Anforderungen nach Nummer 14 genügen und zusätzlich mit handbetätigten Brandklappen an den Eintrittsöffnungen versehen sein.

16. Kontrollstationen, Treppenschächte und innenliegende Sammelflächen müssen mit natürlichen oder maschinellen Rauchabzugsanlagen versehen sein. Rauchabzugsanlagen müssen folgenden Anforderungen genügen:

1. Sie müssen eine ausreichende Leistungsfähigkeit und Zuverlässigkeit aufweisen.
2. Sie müssen den Betriebsbedingungen des Fahrgastschiffes gerecht werden.
3. Wenn Rauchabzugsanlagen auch der allgemeinen Lüftung der Räume dienen, darf dadurch ihre Funktion als Rauchabzugsanlage im Brandfall nicht behindert werden.
4. Rauchabzugsanlagen müssen über eine von Hand betätigte Auslöseeinrichtung verfügen.
5. Maschinelle Rauchabzugsanlagen müssen zusätzlich von einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle aus bedient werden können.
6. Rauchabzugsanlagen mit natürlichem Abzug müssen mit einem Öffnungsmechanismus versehen sein, der entweder von Hand oder von einer innerhalb des Abzuges gelegenen Energiequelle betätigt wird.
7. Von Hand zu betätigende Auslöseeinrichtungen und Öffnungsmechanismen müssen von innerhalb und außerhalb des zu schützenden Raumes zugänglich sein.

17. Unterkunftsräume, die nicht ständig von Bordpersonal und Besatzungsmitgliedern eingesehen werden, Küchen, Maschinenräume und sonstige gefährdete Räume müssen an ein zweckmäßiges Feuermeldesystem angeschlossen sein. Das Vorhandensein eines Brandes sowie der Brandbereich müssen selbsttätig an einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle angezeigt werden.

§ 15.12 Brandbekämpfung

1. Zusätzlich zu den tragbaren Feuerlöschern nach § 10.03 müssen mindestens folgende tragbare Feuerlöscher an Bord vorhanden sein:

1. ein tragbarer Feuerlöscher je angefangene 120 m² Brutto-Fußbodenfläche der Fahrgasträume;
2. ein tragbarer Feuerlöscher je angefangene Gruppe von 10 Kabinen;
3. ein tragbarer Feuerlöscher in jeder Küche und in der Nähe eines jeden Raumes, in dem brennbare Flüssigkeiten gelagert oder verwendet werden. In Küchen muss das Löschmittel auch zur Bekämpfung von Fettbränden geeignet sein.

Diese zusätzlichen Feuerlöscher müssen den Anforderungen des § 10.03 Nr. 2 entsprechen und so aufgestellt und auf dem Schiff verteilt sein, dass bei einem Feuerherd an jeder Stelle zu jeder Zeit ein Feuerlöscher unmittelbar erreicht werden kann. In jeder Küche sowie in Frisiersalons und Parfümerien muss eine Feuerlöschdecke griffbereit vorhanden sein.

2. Fahrgastschiffe müssen mit einer Hydrantenanlage versehen sein, bestehend aus:

1. zwei Feuerlöschpumpen mit motorischem Antrieb und ausreichender Kapazität, davon eine fest installiert;
2. einer Feuerlöschleitung mit einer ausreichenden Anzahl von Hydranten mit fest angeschlossenen, mindestens 20 m langen Feuerlöschschläuchen mit Strahlrohr, das geeignet ist, sowohl einen Sprühnebel als auch einen Wasserstrahl zu erzeugen, und das mit einer Schließmöglichkeit versehen ist.

3. Die Hydrantenanlagen müssen so ausgeführt und bemessen sein, dass

1. jede beliebige Stelle des Schiffes von mindestens zwei örtlich verschiedenen Hydranten aus mit je einer einzigen Schlauchlänge von höchstens 20 m Länge erreicht werden kann;
2. der Druck bei den Hydranten mindestens 300 kPa beträgt und
3. auf allen Decks eine Wasserstrahllänge von mindestens 6 m erreicht werden kann.

Wenn Hydrantenschränke vorhanden sind, muss an ihren Außenseiten ein Symbol für "Löschschlauch" entsprechend Anlage I Bild 5 mit einer Kantenlänge von mindestens 10 cm angebracht sein.

4. Hydrantenventile mit Schraubengewinde oder Hähne müssen so gestellt werden können, dass jeder der Feuerlöschschläuche während des Betriebes der Feuerlöschpumpen abgetrennt und entfernt werden kann.

5. Feuerlöschschläuche im Innenbereich müssen auf einer axial angeschlossenen Haspel aufgerollt sein.

6. Materialien für Einrichtungen zur Brandbekämpfung müssen hitzebeständig oder angemessen gegen ein Unwirksamwerden bei Hitze geschützt sein.

7. Rohre und Hydranten müssen derart angeordnet sein, dass die Möglichkeit eines Einfrierens vermieden wird.

8. Die beiden Feuerlöschpumpen müssen:

1. in getrennten Räumen aufgestellt oder untergebracht sein;
2. unabhängig voneinander betrieben werden können;
3. jede für sich auf allen Decks in der Lage sein, den erforderlichen Druck an den Hydranten aufrechtzuerhalten und die erforderliche Länge des Wasserstrahls zu erreichen;
4. vor dem Heckschott aufgestellt sein.

Feuerlöschpumpen dürfen zu allgemeinen Betriebszwecken verwendet werden.

9. Maschinenräume müssen mit einer festeingebauten Feuerlöschanlage nach § 10.03b versehen sein.

10. Auf Kabinenschiffen müssen

1. zwei umluftunabhängige Atemschutzgeräte entsprechend der Europäischen Norm EN 137:1993 mit Vollmaske entsprechend der Europäischen Norm EN 136:1998;
2. zwei Ausrüstungssätze bestehend mindestens aus Schutzanzug, Helm, Stiefeln, Handschuhen, Axt, Brecheisen, Taschenlampe und Führungsleine;
3. vier Fluchthauben

vorhanden sein.

§ 15.13 Sicherheitsorganisation

1. Auf Fahrgastschiffen muss eine Sicherheitsrolle vorhanden sein. Sie beschreibt die Aufgaben der Besatzung und des Bordpersonals für die folgenden Fälle:

1. Havarie;
2. Feuer an Bord;
3. Evakuierung der Fahrgäste;
4. Person über Bord.

Besondere Sicherheitsmaßnahmen, die für Personen mit eingeschränkter Mobilität erforderlich sind, sind darin zu berücksichtigen.

Die verschiedenen Aufgaben sind den Mitgliedern der Besatzung und des Bordpersonals, die Aufgaben in der Sicherheitsrolle haben, der Funktion nach zugeteilt. Insbesondere muss durch besondere Anweisungen sichergestellt sein, dass alle Türen und Öffnungen in wasserdichten Schotten nach § 15.02 im Gefahrenfall unverzüglich wasserdicht geschlossen werden.

2. Zur Sicherheitsrolle gehört ein Sicherheitsplan des Schiffes, auf dem deutlich und übersichtlich mindestens bezeichnet sind:

1. Bereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind;
2. Fluchtwege, Notausgänge, Sammel- und Evakuierungsflächen;
3. Rettungsmittel und Beiboote;
4. Feuerlöscher sowie Feuerlösch- und selbsttätige Druckwassersprühanlagen;
5. sonstige Sicherheitsausrüstung;
6. Alarmanlage nach § 15.08 Nr. 3 Buchstabe a;
7. Alarmanlage nach § 15.08 Nr. 3 Buchstabe b und c;
8. Türen in Schotten nach § 15.02 Nr. 5 und ihre Bedienungsstellen sowie sonstige Öffnungen nach § 15.02 Nr. 9, 10 und 13 und § 15.03 Nr. 12;
9. Türen nach § 15.11 Nr. 8;
10. Feuerklappen;
11. Feuermeldesystem;
12. Notstromanlage;
13. Bedienungsorgane der Lüftungsanlagen;
14. Landanschlüsse;
15. Absperrorgane der Brennstoffleitungen;
16. Flüssiggasanlagen;
17. Lautsprecheranlagen;
18. Sprechfunkanlagen;
19. Verbandkästen.

3. Die Sicherheitsrolle nach Nummer 1 und der Sicherheitsplan nach Nummer 2 müssen:

1. einen Sichtvermerk der Untersuchungskommission tragen und
2. auf jedem Deck an geeigneter Stelle deutlich sichtbar aufgehängt sein.

4. In jeder Kabine müssen sich Verhaltensregeln für Fahrgäste sowie ein gekürzter Sicherheitsplan, der nur die Angaben nach Nummer 2 Buchstabe a bis f enthält, befinden. Diese Verhaltensregeln müssen mindestens enthalten:

1. Bezeichnung der Notfälle:
   aa) Feuer;
   bb) Leck;
   cc) Allgemeine Gefahr;
2. Beschreibung der jeweiligen Notsignale;
3. Anweisungen bezüglich:
   aa) Fluchtweg;
   bb) Verhalten;
   cc) Bewahrung der Ruhe;
4. Hinweise bezüglich:
   aa) Rauchen;
   bb) Verwendung von Feuer und offenem Licht;
   cc) Öffnen der Fenster;
   dd) Benutzung bestimmter Einrichtungen.

Diese Angaben müssen in Deutsch, Englisch, Französisch und Niederländisch vorhanden sein.

§ 15.14 Einrichtungen zum Sammeln und Entsorgen von häuslichen Abwässern ¹⁴

1. Fahrgastschiffe müssen mit Sammeltanks für häusliche Abwässer nach Nummer 2 oder Bordkläranlagen nach Kapitel 14a ausgerüstet sein.

2. Abwassersammeltanks müssen einen ausreichenden Inhalt haben. Die Tanks müssen mit einer Einrichtung zur Feststellung des Füllstandes oder des Füllungsgrades versehen sein. Zur Entleerung der Tanks müssen bordeigene Pumpen und Leitungen vorhanden sein, mit denen das Abwasser auf beiden Seiten des Schiffes übergeben werden kann. Eine Durchleitung von Abwässern anderer Schiffe muss möglich sein.

Die Leitungen müssen mit einem Abgabeanschluss nach der Europäischen Norm EN 1306:1996 versehen sein.

§ 15.15 Abweichungen für bestimmte Fahrgastschiffe ^16b

1. Fahrgastschiffe, die für die Beförderung von weniger als 50 Fahrgästen zugelassen sind und deren L_WL25 m nicht überschreitet, müssen entweder den Nachweis einer ausreichenden Leckstabilität nach § 15.03 Nr. 7 bis 13 erbringen oder nachweisen, dass sie im symmetrisch gefluteten Zustand folgenden Kriterien entsprechen:

1. das Schiff darf maximal bis zur Tauchgrenze eintauchen und
2. die verbleibende metazentrische Höhe GM_R darf 0,10 m nicht unterschreiten.

Der erforderliche Restauftrieb ist durch die geeignete Wahl des Materials des Schiffskörpers oder durch Auftriebskörper aus geschlossenzelligem Schaum, die fest mit dem Rumpf verbunden sind, zu gewährleisten. Für Schiffe mit einer Länge von mehr als 15 m darf der Restauftrieb durch eine Kombination aus Auftriebskörpern und Schotteinteilung für den 1-Abteilungsstatus nach § 15.03 sichergestellt werden.

2. Die Untersuchungskommission kann bei Fahrgastschiffen nach Nummer 1 geringfügige Abweichungen von der in § 15.06 Nr. 3 Buchstabe c und Nr. 5 Buchstabe b geforderten lichten Höhe zulassen. Die Abweichung darf nicht mehr als 5 % betragen. Bei Abweichungen sind die betreffenden Schiffsteile farblich kenntlich zu machen.

3. Abweichend von § 15.03 Nr. 9 brauchen Fahrgastschiffe, die zur Beförderung von höchstens 250 Fahrgästen zugelassen sind und deren Länge 45 m nicht überschreitet, den 2-Abteilungsstatus nicht zu erfüllen.

4. (ohne Inhalt)

5. Die Untersuchungskommission kann bei Fahrgastschiffen, die für die Beförderung von höchstens 250 Fahrgästen zugelassen sind und deren L_WL25 m nicht überschreitet, von der Erfüllung des § 10.04 absehen, wenn das Fahrgastschiff mit einer beidseitig erreichbaren Plattform kurz oberhalb der Wasserlinie ausgerüstet ist, die es ermöglicht, Personen aus dem Wasser zu bergen. Das Fahrgastschiff kann mit einer vergleichbaren Einrichtung versehen sein, wobei:

1. für die Bedienung der Einrichtung eine Person ausreichen muss;
2. mobile Einrichtungen zulässig sind;
3. die Einrichtung sich außerhalb des Gefahrenbereichs der Propulsionsorgane befinden muss und
4. eine effektive Kommunikation zwischen dem Schiffsführer und der die Einrichtung bedienenden Person möglich sein muss.

6. Die Untersuchungskommission kann bei Fahrgastschiffen, die für die Beförderung von höchstens 600 Fahrgästen zugelassen sind und deren Länge 45 m nicht überschreitet, von der Erfüllung des § 10.04 absehen, wenn das Fahrgastschiff mit einer Plattform nach Nummer 5 Satz 1 oder mit einer der Plattform vergleichbaren Einrichtung nach Nummer 5 Satz 2 ausgerüstet ist. Darüber hinaus muss das Fahrgastschiff

1. als Hauptantrieb einen Ruderpropeller, einen Zykloidalpropeller oder einen Wasserstrahlantrieb oder
2. einen Hauptantrieb mit 2 Propulsionsorganen oder
3. einen Hauptantrieb und eine Bugstrahlanlage

aufweisen.

7. Abweichend von § 15.02 Nr. 9 darf auf Fahrgastschiffen, deren Länge 45 m nicht überschreitet und deren höchstzulässige Fahrgastzahl der Länge des Schiffes in Meter entspricht, eine handbetätigte Tür ohne Fernbedienung in einem Schott nach § 15.02 Nr. 5 im Fahrgastbereich vorhanden sein, wenn:

1. das Schiff über nur ein Deck verfügt;
2. diese Tür unmittelbar vom Deck aus zu erreichen und nicht mehr als 10 m vom Zugang zum Deck entfernt ist;
3. die Unterkante der Türöffnung mindestens 30 cm über dem Boden des Fahrgastbereiches liegt und
4. die beiden durch die Tür getrennten Abteilungen mit einem Niveaualarm ausgerüstet sind.

8. Abweichend von § 15.06 Nr. 6 Buchstabe c darf auf Fahrgastschiffen nach Nummer 7 ein Fluchtweg durch eine Küche führen, sofern ein zweiter Fluchtweg vorhanden ist.

9. Für Fahrgastschiffe, deren Länge 45 m nicht überschreitet, gilt § 15.01 Nr. 2 Buchstabe e nicht, wenn die Flüssiggasanlagen mit geeigneten Warneinrichtungen für gesundheitsgefährdende Konzentrationen von CO sowie für explosionsfähige Gas-Luftgemische ausgestattet sind.

10. Folgende Vorschriften gelten nicht für Fahrgastschiffe, deren L_WL25 m nicht überschreitet:

1. § 15.04 Nr. 1 letzter Satz;
2. § 15.06 Nr. 6 Buchstabe c, soweit Küchen betroffen sind, sofern ein zweiter Fluchtweg vorhanden ist;
3. § 15.07.

11. Für Kabinenschiffe, deren Länge 45 m nicht überschreitet, gilt § 15.12 Nr. 10 nicht, sofern in jeder Kabine Fluchthauben in einer Zahl, die der der sich dort befindenden Betten entspricht, griffbereit vorhanden sind.

weiter .
