Regelwerk, EU 2011, Gefahrgut/Transport - EU Bund

Beschluss 2011/314/EU der Kommission vom 12. Mai 2011 über die technische Spezifikation für die Interoperabilität zum Teilsystem "Verkehrsbetrieb und Verkehrssteuerung" des konventionellen transeuropäischen Bahnsystems

(Bekannt gegeben unter Aktenzeichen K(2011) 3099)
(Text von Bedeutung für den EWR)

(ABl. Nr. L 144 vom 31.05.2011 S. 1;
Beschl. 2012/464/EU - ABl. Nr. L 217 vom 14.08.2012 S. 20 Gültig ab;
Beschl. 2012/757/EU - ABl. Nr. L 345 vom 15.12.2012 S. 1 * Gültigaufgehoben)



aufgehoben vom 01.01.2014 gemäß Art. 4 des Beschl.'es 2012/757/EU - Gültig

Neufassung -Ersetzt Entsch. 2006/920/EG

Hinweis der Red.: Liste der TSI

Die Europäische Kommission -

gestützt auf den Vertrag über die Arbeitsweise der Europäischen Union,

gestützt auf die Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates vom 17. Juni 2008 über die Interoperabilität des Eisenbahnsystems in der Gemeinschaft 1, insbesondere auf Artikel 6 Absatz 1,

in Erwägung nachstehender Gründe:

(1) Nach Artikel 12 der Verordnung (EG) Nr. 881/2004 des Europäischen Parlaments und des Rates vom 29. April 2004 zur Errichtung einer Europäischen Eisenbahnagentur 2 gewährleistet die Europäische Eisenbahnagentur (nachstehend "die Agentur"), dass die technischen Spezifikationen für die Interoperabilität (nachstehend "TSI") an den technischen Fortschritt, die Marktentwicklungen und die gesellschaftlichen Anforderungen angepasst werden, und schlägt der Kommission die Änderungen der TSI vor, die sie für notwendig hält.

(2) Mit der Entscheidung K(2007) 3371 vom 13. Juli 2007 hat die Kommission der Agentur ein Rahmenmandat erteilt, bestimmte Tätigkeiten im Rahmen der Richtlinie 96/48/EG des Rates vom 23. Juli 1996 über die Interoperabilität des transeuropäischen Hochgeschwindigkeitsbahnsystems 3 und der Richtlinie 2001/16/EG des Europäischen Parlaments und des Rates vom 19. März 2001 über die Interoperabilität des konventionellen transeuropäischen Eisenbahnsystems 4 durchzuführen. In Bezug auf dieses Rahmenmandat wurde die Agentur beauftragt, die durch Entscheidung 2006/920/EG der Kommission vom 11. August 2006 angenommene TSI zum Teilsystem "Verkehrsbetrieb und Verkehrssteuerung" des konventionellen transeuropäischen Eisenbahnsystems 5 zu überarbeiten.

(3) Am 17. Juli 2009 gab die Agentur vier Empfehlungen ab zu den Betriebsvorschriften für das Europäische Eisenbahnverkehrsleitsystem (ERTMS) (ERA/REC/2009-02/ INT), die Überarbeitung von Anhang P der TSI für Verkehrsbetrieb und Verkehrssteuerung (ERA/REC/2009- 03/INT), die Überarbeitung von Anhang T der TSI für Verkehrsbetrieb und Verkehrssteuerung des konventionellen Bahnsystems (ERA/REC/2009-04/INT) und zur Kohärenz mit der Richtlinie 2007/59/EG bezüglich der Kompetenzen der Triebfahrzeugführer (ERA/REC/2009-05/ INT). Diese vier Empfehlungen lagen dem Entwurf des Beschlusses der Kommission zur Änderung der Entscheidungen 2006/920/EG und 2008/231/EG bezüglich der TSI Verkehrsbetrieb und Verkehrssteuerung zugrunde, zu dem der gemäß Artikel 29 Absatz 1 der Richtlinie 2008/57/EG eingesetzte Ausschuss am 25. Februar 2010 eine positive Stellungnahme abgab.

(4) In der Empfehlung der Agentur vom 7. Mai 2010 (ERA/ REC/03-2010/INT) werden weitere Änderungen der TSI Verkehrsbetrieb und Verkehrssteuerung für das konventionelle Bahnsystem vorgeschlagen, unter anderem bezüglich der Zugsichtbarkeit (Zugschluss) und der Kennzeichnung von Zügen sowie bezüglich der Kohärenz mit der Richtlinie 2004/49/EG des Europäischen Parlaments und des Rates vom 29. April 2004 über Eisenbahnsicherheit in der Gemeinschaft und zur Änderung der Richtlinie 95/18/EG des Rates über die Erteilung von Genehmigungen an Eisenbahnunternehmen und der Richtlinie 2001/14/EG über die Zuweisung von Fahrwegkapazität der Eisenbahn, die Erhebung von Entgelten für die Nutzung von Eisenbahninfrastruktur und die Sicherheitsbescheinigung 6.

(5) Der Klarheit und Einfachheit halber sollte die Entscheidung 2006/920/EG ersetzt werden.

(6) Die im Anhang enthaltene TSI sollte keine bestimmten Technologien oder technischen Lösungen vorschreiben, sofern dies für die Interoperabilität des konventionellen transeuropäischen Bahnsystems nicht unbedingt erforderlich ist.

(7) Die Umsetzung der im Anhang enthaltenen TSI und die Konformität mit den einschlägigen Punkten dieser TSI muss im Einklang mit dem Umsetzungsplan festgelegt werden, den jeder Mitgliedstaat für die Strecken, für die er verantwortlich ist, zu aktualisieren hat.

(8) Der Eisenbahnverkehr wird derzeit nach bestehenden nationalen, bilateralen, multilateralen oder internationalen Übereinkünften abgewickelt. Es ist wichtig, dass diese Übereinkünfte laufenden und künftigen Fortschritten in Richtung größerer Interoperabilität nicht im Wege stehen. Deshalb müssen diese Übereinkünfte von der Kommission geprüft werden, um zu ermitteln, ob die im Anhang enthaltene TSI entsprechend geändert werden muss.

(9) Die in diesem Beschluss vorgesehenen Maßnahmen entsprechen der Stellungnahme des gemäß Artikel 29 Absatz 1 der Richtlinie 2008/57/EG eingesetzten Ausschusses -

hat folgenden Beschluss erlassen:

Artikel 1

1. Die technische Spezifikation für die Interoperabilität (TSI) für das Teilsystem "Verkehrsbetrieb und Verkehrssteuerung" des transeuropäischen konventionellen Bahnsystems, wie sie im Anhang enthalten ist, wird angenommen.

2. Die im Anhang dieses Beschlusses enthaltene TSI gilt für das Teilsystem Verkehrsbetrieb und Verkehrssteuerung gemäß Punkt 2.4 von Anhang II der Richtlinie 2008/57/EG.

Artikel 2

1. Die Agentur veröffentlicht auf ihrer Internetseite die Listen der Codes, auf die in den Teilen 9, 10, 11, 12 und 13 von Anhang Pa Bezug genommen wird.

2. Die Agentur hält die Listen der in Absatz 1 genannten Codes auf dem laufenden Stand und informiert die Kommission über deren Entwicklung, aufgrund deren die Inbetriebnahme des Fahrzeugs genehmigt wurde.

Die Kommission informiert die Mitgliedstaaten über die Weiterentwicklung dieser technischen Codes über den gemäß Artikel 29 der Richtlinie 2008/57/EG eingesetzten Ausschuss.

Artikel 3

Bis 31. Dezember 2013 kann die europäische Fahrzeugnummer (EVN) eines Fahrzeugs durch Neuregistrierung des Fahrzeugs und Rücknahme der Erstregistrierung geändert werden, falls das Fahrzeug gemäß der Begriffsbestimmung in Artikel 2 Buchstabe c der Richtlinie 2008/57/EG verkauft oder für einen zusammenhängenden Zeitraum von mehr als sechs Monaten vermietet wird und alle technischen Merkmale unverändert bleiben,

Betrifft die Neuregistrierung einen anderen Mitgliedstaat als den der Erstregistrierung, kann die registrierende Stelle, die für die Neuregistrierung zuständig ist, die Vorlage einer Kopie des Dokuments über die frühere Registrierung verlangen.

Eine solche Änderung der EVN erfolgt unbeschadet der Anwendung der Artikel 21 bis 26 der Richtlinie 2008/57/EG , insoweit die Genehmigungsverfahren betroffen sind.

Die Verwaltungskosten für die Änderung der EVN sind von dem Antragsteller, der die Änderung der EVN beantragt, zu tragen.

Artikel 4

Die Mitgliedstaaten notifizieren der Kommission innerhalb von sechs Monaten nach Inkrafttreten der im Anhang enthaltenen TSI die folgenden Arten von Übereinkünften, sofern diese nicht bereits gemäß der Entscheidung 2006/920/EG notifiziert wurden:

  1. dauerhafte oder befristete innerstaatliche Übereinkünfte zwischen Mitgliedstaaten und Eisenbahnunternehmen oder Infrastrukturbetreibern, die wegen der sehr spezifischen Art oder lokalen Besonderheiten des geplanten Verkehrsdienstes notwendig sind;
  2. bilaterale oder multilaterale Übereinkünfte zwischen Eisenbahnunternehmen, Infrastrukturbetreibern oder Sicherheitsbehörden, die eine erhebliche lokale oder regionale Interoperabilität bewirken;
  3. internationale Übereinkünfte zwischen einem oder mehreren Mitgliedstaaten und mindestens einem Drittstaat oder zwischen Eisenbahnunternehmen oder Infrastrukturbetreibern von Mitgliedstaaten und mindestens einem Eisenbahnunternehmen oder Infrastrukturbetreiber eines Drittstaats, die eine erhebliche lokale oder regionale Interoperabilität bewirken.

Artikel 5

Jeder Mitgliedstaat aktualisiert den nationalen Umsetzungsplan für die TSI, den er gemäß Artikel 4 der Entscheidung 2006/920/EG erstellt hat. Der aktualisierte Umsetzungsplan ist gemäß Kapitel 7 des Anhangs dieses Beschlusses zu erstellen.

Jeder Mitgliedstaat übermittelt den anderen Mitgliedstaaten und der Kommission den aktualisierten Umsetzungsplan spätestens bis zum 31. Dezember 2012.

Artikel 6

Die Entscheidung 2006/920/EG der Kommission wird mit Wirkung vom 1. Januar 2012 aufgehoben.

Artikel 7

Dieser Beschluss gilt ab dem 1. Januar 2012. Abweichend davon

  1. gilt Anlage P ab dem 1. Januar 2012 bis zum 31. Dezember 2013,
  2. gilt Anlage Pa ab dem 1. Januar 2014.

Artikel 8

Dieser Beschluss ist an die Mitgliedstaaten gerichtet.

_____

1) ABl. L 191 vom 18.07.2008 S. 1.

2) ABl. L 164 vom 30.04.2004 S. 1.

3) ABl. L 235 vom 17.09.1996 S. 6.

4) ABl. L 110 vom 20.04.2001 S. 1.

5) ABl. L 359 vom 18.12.2006 S. 1.

6) ABl. L 164 vom 30.04.2004 S. 44.

.

Technische Spezifikation für die Interoperabilität zum Teilsystem "Verkehrsbetrieb und Verkehrsmanagement"  Anhang

1. Einleitung

1.1 Technischer Anwendungsbereich

Diese technische Spezifikation für die Interoperabilität (nachfolgend "TSI") betrifft das in der Richtlinie 2008/57/EG in der in Anhang II Punkt 1 enthaltenen Liste aufgeführte Teilsystem Verkehrsbetrieb und Verkehrssteuerung. Weitere Angaben zu diesem Teilsystem sind in Kapitel 2 enthalten.

1.2 Geographischer Anwendungsbereich

Der geographische Anwendungsbereich dieser TSI ist das transeuropäische konventionelle Eisenbahnsystem nach der Beschreibung in Anhang I der Richtlinie 2008/57/EG.

1.3 Inhalt der TSI

Gemäß Artikel 5 Absatz 3 der Richtlinie 2008/57/EG hat diese TSI den folgenden Inhalt:

  1. Angabe des vom Teilsystem Verkehrsbetrieb und Verkehrssteuerung betroffenen Anwendungsbereichs - Kapitel 2,
  2. Angabe der grundlegenden Anforderungen für das betroffene Teilsystem und dessen Schnittstellen zu den anderen Teilsystemen - Kapitel 3,
  3. Angabe der funktionellen und technischen Spezifikationen, die vom betroffenen Teilsystem und dessen Schnittstellen mit anderen Teilsystemen berücksichtigt werden müssen. Erforderlichenfalls können die Spezifikationen je nach Einsatz des Teilsystems, zum Beispiel in Abhängigkeit von den in Anhang I der Richtlinie 2008/57/EG vorgesehenen Kategorien von Strecken, Güterterminals und/oder Fahrzeugen unterschiedlich ausfallen - Kapitel 4;
  4. Bestimmung der Interoperabilitätskomponenten und Schnittstellen, die Gegenstand von europäischen Spezifikationen, einschließlich der europäischen Normen, sind, die für die Interoperabilität im konventionellen transeuropäischen Bahnsystem erforderlich sind - Kapitel 5;
  5. Festlegung der Verfahren zur Bewertung der Konformität oder Gebrauchstauglichkeit der Interoperabilitätskomponenten in jedem einzelnen Fall - Kapitel 6;
  6. Angabe der Strategie für die Anwendung der TSI, wobei insbesondere die einzelnen Phasen, die abgeschlossen werden müssen, und die Elemente anzugeben sind, die angewendet werden können, um einen schrittweisen Übergang von der gegenwärtigen Situation zur Endsituation zu ermöglichen, in der die Konformität mit der TSI gewährleistet sein muss - Kapitel 7,
  7. Angabe zur beruflichen Qualifikation des Personals sowie zu den arbeitsmedizinischen Tauglichkeit und Sicherheit am Arbeitsplatz, die beim Betrieb und bei der Instandhaltung des Teilsystems sowie für die Umsetzung der TSI erforderlich sind - Kapitel 4.

Außerdem können gemäß Artikel 5 Absatz 5 der Richtlinie 2008/57/EG für jede TSI Sonderfälle vorgesehen werden. Diese sind in Kapitel 7 angegeben.

Diese TSI enthält in Kapitel 4 auch die spezifischen Betriebs- und Instandhaltungsvorschriften für die in den Abschnitten 1.1 und 1.2 dieses Anhangs angegebenen Anwendungsbereiche.

2. Beschreibung des Teilsystems/Anwendungsbereichs

2.1 Teilsystem

Das Teilsystem Verkehrsbetrieb und Verkehrssteuerung ist in Anhang II Punkt 2.4. der Richtlinie 2008/57/EG wie folgt beschrieben:

"Verfahren und zugehörige Ausrüstungen, die eine kohärente Ausnützung der verschiedenen strukturellen Teilsysteme erlauben, und zwar sowohl im Normalbetrieb als auch bei Betriebsstörungen, einschließlich insbesondere der Zugbildung und Zugführung, der Planung und der Abwicklung des Verkehrsbetriebs.

Die Gesamtheit der erforderlichen beruflichen Qualifikationen für die Durchführung von grenzüberschreitenden Verkehrsdiensten".

2.2 Anwendungsbereich

Diese TSI gilt für das Teilsystem Verkehrsbetrieb und Verkehrssteuerung von Infrastrukturbetreibern (nachfolgend "IM", Infrastructure Manager) und Eisenbahnverkehrsunternehmen (nachfolgend "RU", Railway Undertaking) in Bezug auf den Zugverkehr auf den konventionellen TEN-Strecken.

Die in der TSI Verkehrsbetrieb und Verkehrssteuerung dargelegten Spezifikationen können als Bezugsunterlage für die Durchführung von Zugfahrten verwendet werden, auch wenn diese nicht vom Anwendungsbereich dieser TSI abgedeckt sind.

2.2.1 Personal und Züge

Die Punkte 4.6. und 4.7. gelten für Personal, das die sicherheitsrelevanten Tätigkeiten der Begleitens eines Zuges wahrnimmt, wenn dies den grenzüberschreitenden Einsatz zwischen Staaten beinhaltet und dieser über den bzw. die Punkte hinausgeht, die in den Netzzugangsbedingungen ("Network Statement") eines Infrastrukturbetreibers als "Grenze" bezeichnet werden und in dessen Sicherheitsgenehmigung enthalten sind.

Punkt 4.6.2. gilt zusätzlich für Triebfahrzeugführer gemäß Anhang VI Nummer 8 der Richtlinie 2007/59/EG. Der Einsatz des Personals wird nicht als grenzüberschreitend angesehen, wenn er nur bis zu den im ersten Absatz beschriebenen Grenzpunkten erfolgt.

Für das Personal, das mit den sicherheitskritischen Aufgaben "Abfertigen von Zügen" und "Genehmigung von Zugfahrten" beauftragt ist, findet eine gegenseitige Anerkennung der beruflichen Qualifikationen sowie der Bestimmungen hinsichtlich arbeitsmedizinischer Tauglichkeit und Sicherheit am Arbeitsplatz zwischen den Mitgliedstaaten Anwendung.

Für das Personal, das sicherheitsrelevante Aufgaben in Verbindung mit den letzten Vorbereitungstätigkeiten vor dem planmäßigen Überschreiten einer Grenze durchführt und das jenseits der im ersten Absatz beschriebenen Grenzpunkte eingesetzt wird, gilt Punkt 4.6 mit gegenseitiger Anerkennung der Bestimmungen hinsichtlich arbeitsmedizinischer Tauglichkeit und Sicherheit am Arbeitsplatz zwischen den Mitgliedstaaten. Eine Zugfahrt wird nicht als grenzüberschreitend angesehen, wenn dabei alle Fahrzeuge des die Staatsgrenze überschreitenden Zuges nur bis zu den im ersten Absatz beschriebenen Grenzpunkten fahren.

Dies kann in den nachfolgenden Tabellen zusammengefasst werden:

Personal, das Aufgaben im Zusammenhang mit Staatsgrenzen überschreitenden Zugfahrten wahrzunehmen hat und über die Grenzpunkte hinaus eingesetzt ist

Aufgabe Berufliche Qualifikationen Medizinische Anforderungen
Zugbegleitung 4.6 4.7
Zulassung der Zugfahrt Gegenseitige Anerkennung Gegenseitige Anerkennung
Zugvorbereitung 4.6 Gegenseitige Anerkennung
Zugabfertigung Gegenseitige Anerkennung Gegenseitige Anerkennung

Personal, das Aufgaben im Zusammenhang mit Zugfahrten wahrzunehmen hat, die keine Staatsgrenzen überschreiten, oder das nur bis zu den Grenzpunkten eingesetzt ist.

Aufgabe Berufliche Qualifikationen Medizinische Anforderungen
Zugbegleitung Gegenseitige Anerkennung Gegenseitige Anerkennung
Zulassung der Zugfahrt Gegenseitige Anerkennung Gegenseitige Anerkennung
Zugvorbereitung Gegenseitige Anerkennung Gegenseitige Anerkennung
Zugabfertigung Gegenseitige Anerkennung Gegenseitige Anerkennung

2.2.2 Grundsätze

Diese TSI behandelt nur diejenigen Elemente (gemäß Kapitel 4) des konventionellen Teilsystems "Verkehrsbetrieb und Verkehrssteuerung", bei denen hauptsächlich betriebliche Schnittstellen zwischen Eisenbahnverkehrsunternehmen und Infrastrukturbetreibern vorhanden sind und bei denen die Interoperabilität einen besonderen Nutzen bedeutet.

Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber haben sicherzustellen, dass alle Anforderungen in Bezug auf Vorschriften und Verfahren sowie Dokumentation durch Einrichtung geeigneter Prozesse erfüllt werden. Die Einrichtung dieser Prozesse ist ein relevanter Bestandteil des Sicherheitsmanagementsystems (nachfolgend "SMS") von Eisenbahnverkehrsunternehmen und Infrastrukturbetreibern wie in der Richtlinie 2004/49/EG vorgeschrieben. Das SMS selbst wird von der zuständigen nationalen Sicherheitsbehörde (nachfolgend "NSA") vor Erteilung einer Sicherheitsbescheinigung/Genehmigung bewertet.

2.2.3 Anwendbarkeit bei bestehenden Fahrzeugen und Infrastrukturen

Während die meisten Anforderungen in dieser TSI Prozesse und Verfahren betreffen, beziehen sich einige davon auch auf physische Elemente, Züge und Fahrzeuge, die für den Betrieb wichtig sind.

Die Auslegungskriterien für diese Elemente sind in den TSI beschrieben, die andere Teilsysteme abdecken, z.B. das Teilsystem Fahrzeuge. Im Kontext dieser TSI wird deren betriebliche Funktion betrachtet.

3. Grundlegende Anforderungen

3.1 Übereinstimmung mit den grundlegenden Anforderungen

Nach Artikel 4 Absatz 1 der Richtlinie 2008/57/EG müssen das transeuropäische konventionelle Eisenbahnsystem, dessen Teilsysteme und deren Interoperabilitätskomponenten den grundlegenden Anforderungen nach Anhang III der Richtlinie entsprechen.

3.2 Grundlegende Anforderungen - Übersicht

Die grundlegenden Anforderungen betreffen

Nach der Richtlinie 2008/57/EG können diese grundlegenden Anforderungen allgemein bei dem gesamten transeuropäischen konventionellen Eisenbahnsystem oder spezifisch bei jedem Teilsystem und dessen Komponenten zu erfüllen sein.

In der folgenden Tabelle ist die Entsprechung zwischen den grundlegenden Anforderungen nach Anhang III der Richtlinie 2008/57/EG und dieser TSI zusammengefasst.

Abschnitt Titel des Abschnitts Sicherheit Zuverlässigkeit und Betriebsbereitschaft Gesundheit Umweltschutz Technische Kompatibilität Grundlegende Anforderungen, die für Verkehrsbetrieb und Verkehrssteuerung spezifisch sind
1.1.1 1.1.2 1.1.3 1.1.4 1.1.5 1.2 1.3.1 1.3.2 1.4.1 1.4.2 1.4.3 1.4.4 1.4.5 1.5 2.6.1 2.6.2 2.6.3
4.2.1.2 Unterlagen für Triebfahrzeugführer           X                 X   X
4.2.1.2.1 Triebfahrzeugführerheft                       X     X   X
4.2.1.2.2 Streckenbuch                             X   X
4.2.1.2.2.1 Erstellung des Streckenbuchs                             X
4.2.1.2.2.2 Änderung der Informationen im Streckenbuch                             X   X
4.2.1.2.2.3 Information des Triebfahrzeugführers in Echtzeit                             X X X
4.2.1.2.3 Fahrpläne                             X X X
4.2.1.2.4 Fahrzeuge           X                 X   X
4.2.1.3 Unterlagen für andere Mitarbeiter des Eisenbahnverkehrsunternehmens als Triebfahrzeugführer           X                 X   X
4.2.1.4 Unterlagen für das Zugfahrten zulassende Personal des Infrastrukturbetreibers           X                 X X
4.2.1.5 Sicherheitsrelevante Kommunikation zwischen Zugpersonal, sonstigem Personal der Eisenbahnverkehrsunternehmen und Zugfahrten zulassendem Personal           X                 X X X
4.2.2.1 Zugsichtbarkeit X                           X   X
4.2.2.1.1 Allgemeine Anforderungen X                           X   X
4.2.2.1.2 Zugspitze X                           X   X

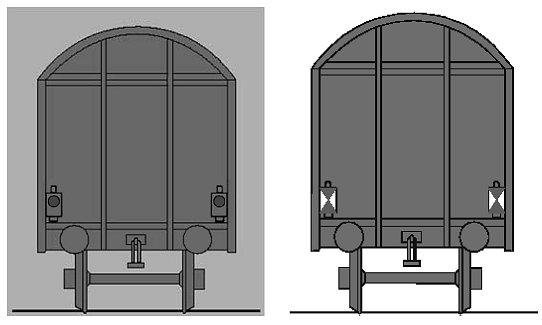

4.2.2.1.3 Zugschluss X                           X   X
4.2.2.2 Zughörbarkeit X                     X     X   X
4.2.2.2.1 Allgemeine Anforderungen X                           X   X
4.2.2.2.2 Bedienung X                               X


Abschnitt Titel des Abschnitts Sicherheit Zuverlässigkeit und Betriebsbereitschaft Gesundheit Umweltschutz Technische Kompatibilität Grundlegende Anforderungen, die für Verkehrsbetrieb und Verkehrssteuerung spezifisch sind
1.1.1 1.1.2 1.1.3 1.1.4 1.1.5 1.2 1.3.1 1.3.2 1.4.1 1.4.2 1.4.3 1.4.4 1.4.5 1.5 2.6.1 2.6.2 2.6.3
4.2.2.3 Fahrzeugkennzeichnung           X                 X   X
4.2.2.4 Sicherheit der Reisenden und der Ladung                             X
4.2.2.5 Zugbildung                             X
4.2.2.6 Zugbremsung   X                         X   X
4.2.2.6.1 Mindestanforderungen an das Bremssystem   X                         X   X
4.2.2.6.2 Bremsleistung   X                         X   X
4.2.2.7 Abfahrbereitschaft des Zuges   X                         X   X
4.2.2.7.1 Allgemeine Anforderungen                             X   X
4.2.2.7.2 Erforderliche Daten                             X   X
4.2.2.8 Anforderungen an die Erkennung von Signalen und streckenseitigen Markierungen                           X X
4.2.2.9 Wachsamkeit des Triebfahrzeugführers                             X
4.2.3.1 Zugplanung   X                           X X
4.2.3.2 Zugkennzeichnung                             X X X
4.2.3.3 Abfahrt des Zuges                             X   X
4.2.3.3.1 Prüfungen und Tests vor der Abfahrt   X       X                 X   X
4.2.3.3.2 Information des Infrastrukturbetreibers über den Betriebsstatus des Zugs   X       X                   X X
4.2.3.4 Disposition des Betriebes                             X X X
4.2.3.4.1 Allgemeine Anforderungen                             X X X
4.2.3.4.2 Zugpositionsmeldung                             X X X
4.2.3.4.2.1 Für die Zugpositionsmeldung erforderliche Daten                             X   X


Abschnitt Titel des Abschnitts Sicherheit Zuverlässigkeit und Betriebsbereitschaft Gesundheit Umweltschutz Technische Kompatibilität Grundlegende Anforderungen, die für Verkehrsbetrieb und Verkehrssteuerung spezifisch sind
1.1.1 1.1.2 1.1.3 1.1.4 1.1.5 1.2 1.3.1 1.3.2 1.4.1 1.4.2 1.4.3 1.4.4 1.4.5 1.5 2.6.1 2.6.2 2.6.3
4.2.3.4.2.2 Vorhersage des Übergabezeitpunkts                             X   X
4.2.3.4.3 Gefahrguttransport                             X X
4.2.3.4.4 Betriebsqualität                               X X
4.2.3.5 Datenaufzeichnung           X                   X
4.2.3.5.1 Streckenseitige Aufzeichnung von Überwachungsdaten           X                   X
4.2.3.5.2 Fahrzeugseitige Aufzeichnung von Überwachungsdaten           X                   X
4.2.3.6 Gestörter Betrieb                             X X X
4.2.3.6.1 Benachrichtigung anderer Benutzer                             X   X
4.2.3.6.2 Anweisungen an den Triebfahrzeugführer                             X
4.2.3.6.3 Wiederherstellungsregelungen                             X X X
4.2.3.7 Verhalten in Notsituationen                             X X X
4.2.3.8 Unterstützung des Zugpersonals bei gefährlichen Unregelmäßigkeiten oder größeren Fahrzeugstörungen                                 X
4.4 Betriebsregeln                             X X
4.6 Berufliche Qualifikation                             X X X
4.7 Arbeitsmedizinische Anforderungen                             X

4. Merkmale des Teilsystems

4.1 Einleitung

Unter Berücksichtigung aller relevanten grundlegenden Anforderungen werden von dem im Punkt 2.2 beschriebenen Teilsystem Verkehrsbetrieb und Verkehrssteuerung nur die in diesem Kapitel angegebenen Elemente abgedeckt.

Nach der Richtlinie 2001/14/EG ist der Infrastrukturbetreiber insgesamt dafür verantwortlich, sämtliche Anforderungen zu liefern, die von den auf seinem Bahnnetz verkehrenden Zügen unter Berücksichtigung der geographischen Besonderheiten einzelner Strecken und der in diesem Kapitel dargelegten funktionellen oder technischen Spezifikationen eingehalten werden müssen.

4.2 Funktionelle und technische Spezifikationen des Teilsystems

Die funktionellen und technischen Spezifikationen zum Teilsystem Verkehrsbetrieb und Verkehrssteuerung setzen sich wie folgt zusammen:

4.2.1 Spezifikationen zum Personal

4.2.1.1 Allgemeine Anforderungen

Dieser Punkt betrifft das Personal, das am Betrieb des Teilsystems durch Ausübung sicherheitskritischer Aufgaben beteiligt ist, sofern eine direkte Schnittstelle zwischen dem Eisenbahnverkehrsunternehmen und dem Infrastrukturbetreiber besteht.

  1. Personal des Eisenbahnverkehrsunternehmens:
    1. Mit dem Führen des Zugs beauftragte Personen (nachfolgend "Triebfahrzeugführer"), die Teil des "Zugpersonals" sind,
    2. mit sonstigen Aufgaben im Zug beauftragte Personen (außer Triebfahrzeugführer), die Teil des "Zugpersonals" sind,
    3. mit der Vorbereitung von Zügen beauftragte Personen.
  2. Personal des Infrastrukturbetreibers, das mit der Zulassung von Zugfahrten beauftragt ist. Die davon abgedeckten Bereiche sind:

    Für das Personal gemäß Definition in Punkt 2.2.1. legt diese TSI zusätzlich Anforderungen fest bezüglich:

4.2.1.2 Unterlagen für Triebfahrzeugführer

Das für die Durchführung der Zugfahrt zuständige Eisenbahnverkehrsunternehmen muss dem Triebfahrzeugführer alle zur Durchführung seiner Aufgaben erforderlichen Informationen und Unterlagen zur Verfügung stellen.

Dabei sind auch die Informationen zu berücksichtigen, die bei Normalbetrieb, gestörtem Betrieb und Notsituationen für die befahrenen Strecken und die darauf eingesetzten Fahrzeuge erforderlich sind.

4.2.1.2.1 Triebfahrzeugführerheft (Regelbuch für Triebfahrzeugführer)

Alle für den Triebfahrzeugführer wesentlichen betrieblichen Anweisungen müssen in einem Dokument oder auf einem elektronischen Datenträger mit der Bezeichnung "Triebfahrzeugführerheft" zusammengefasst werden.

Das Triebfahrzeugführerheft muss die Anforderungen für alle befahrenen Strecken und die darauf eingesetzten Fahrzeuge für normalen Betrieb, gestörten Betrieb und Notsituationen enthalten, denen der Triebfahrzeugführer begegnen kann.

Das Triebfahrzeugführerheft muss dabei zwei getrennte Bereiche abdecken:

Es muss Verfahrensvorschriften beinhalten, die mindestens nachfolgende Gesichtspunkte abdecken:

Das Eisenbahnverkehrsunternehmen ist für die Erstellung des Triebfahrzeugführerhefts verantwortlich.

Das Eisenbahnverkehrsunternehmen muss das Triebfahrzeugführerheft in demselben Format für die gesamte Infrastruktur erstellen, auf der der Triebfahrzeugführer eingesetzt wird.

Das Eisenbahnverkehrsunternehmen muss das Triebfahrzeugführerheft so erstellen, dass es die Anwendung aller Betriebsvorschriften durch den Triebfahrzeugführer ermöglicht.

Es ist mit zwei Anhängen zu versehen:

Meldungen und Formulare müssen in der "Betriebssprache" der Infrastrukturbetreiber abgefasst sein. Die Erstellung und Aktualisierung des Triebfahrzeugführerhefts muss folgende Schritte umfassen:

Der Infrastrukturbetreiber muss sicherstellen, dass der Inhalt der Unterlagen, die den Eisenbahnverkehrsunternehmen bereitgestellt werden, vollständig und richtig ist.

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass der Inhalt des Triebfahrzeugführerhefts vollständig und richtig ist.

4.2.1.2.2 Beschreibung der Strecke und der dieser zugeordneten streckenseitigen Ausrüstung

Den Triebfahrzeugführern ist eine Beschreibung der Strecken, die sie befahren, sowie der betreffenden streckenseitigen Ausrüstung, die für das Führen von Zügen relevant ist, bereit zu stellen. Dies hat in Form einer einzigen Unterlage mit der Bezeichnung "Streckenbuch" zu erfolgen (als gedruckte Unterlage oder auf elektronischem Datenträger).

Dieses Streckenbuch muss mindestens die nachfolgenden Informationen enthalten:

4.2.1.2.2.1 Erstellung des Streckenbuchs

Das Streckenbuch muss in demselben Format für alle Infrastrukturen erstellt werden, die von Zügen eines Eisenbahnverkehrsunternehmens befahren werden.

Das Eisenbahnverkehrsunternehmen ist verantwortlich für die vollständige und richtige Erstellung des Streckenbuchs (z.B. durch Veranlassung einer notwendigen Übersetzung und/oder Bereitstellung von Erläuterungen) unter Nutzung der von den Infrastrukturbetreibern bereitgestellten Informationen.

Es muss mindestens folgende Informationen (ohne Anspruch auf Vollständigkeit) enthalten:

  1. Allgemeine Betriebsmerkmale:
  2. Angabe der steigenden und fallenden Gradienten mit Wert und den dazugehörigen Ortsangaben;
  3. Detailliertes Streckendiagramm:

Der Infrastrukturbetreiber muss sicherstellen, dass der Inhalt der Unterlagen, die den Eisenbahnverkehrsunternehmen bereitgestellt werden, vollständig und richtig ist.

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass der Inhalt des Streckenbuchs vollständig und richtig ist.

4.2.1.2.2.2 Änderungen von Informationen im Streckenbuch

Der Infrastrukturbetreiber muss das Eisenbahnverkehrsunternehmen über dauerhafte oder zeitweilige Änderungen der Informationen, die gemäß Punkt 4.2.1.2.2.1 bereitgestellt wurden, informieren.

Diese Änderungen müssen vom Eisenbahnverkehrsunternehmen in einem gedruckten Dokument oder auf Datenträger zusammengefasst werden, dessen Format für alle Infrastrukturen dasselbe ist, auf denen die Züge des Eisenbahnverkehrsunternehmens verkehren.

Der Infrastrukturbetreiber muss sicherstellen, dass der Inhalt der Unterlagen, die den Eisenbahnverkehrsunternehmen bereitgestellt werden, vollständig und richtig ist.

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass der Inhalt des Dokuments, in dem die Änderungen von Informationen zum Streckenbuch zusammengefasst sind, vollständig und richtig ist.

4.2.1.2.2.3 Information des Triebfahrzeugführers in Echtzeit

Der Infrastrukturbetreiber muss die Triebfahrzeugführer über Änderungen auf der Strecke oder an streckenseitiger Ausrüstung, die nicht als Änderungen der Informationen des Streckenbuchs gemäß Punkt 4.2.1.2.2.2. übermittelt wurden, informieren.

4.2.1.2.3 Fahrpläne

Die Mitteilung von Fahrplaninformationen ermöglicht die Pünktlichkeit der Züge und unterstützt die Erbringung der Dienstleistung.

Das Eisenbahnverkehrsunternehmen muss dem Triebfahrzeugführer die Informationen zur Verfügung stellen,

die für die planmäßige Durchführung der Zugfahrt notwendig sind. Diese beinhalten mindestens

Diese Zuglaufdaten, die auf vom Infrastrukturbetreiber gelieferten Informationen beruhen müssen, können elektronisch oder in gedruckter Form mitgeteilt werden.

Die formale Aufmachung muss für die Triebfahrzeugführer auf allen Strecken dieselbe sein, auf denen das Eisenbahnverkehrsunternehmen tätig ist.

4.2.1.2.4 Fahrzeuge

Das Eisenbahnverkehrsunternehmen muss den Triebfahrzeugführern alle relevanten Informationen über den Betrieb der Fahrzeuge bei gestörtem Betrieb zur Verfügung stellen (wie z.B. Anforderung von Hilfe). Die Unterlagen müssen auch auf die spezifische Schnittstelle zum Personal des Infrastrukturbetreibers in diesen Fällen hinweisen.

4.2.1.3 Unterlagen für andere Mitarbeiter des Eisenbahnverkehrsunternehmens als Triebfahrzeugführer

Das Eisenbahnverkehrsunternehmen muss allen seinen Mitarbeitern (Zug- und anderes Personal), die mit sicherheitskritischen Aufgaben mit einer direkten Schnittstelle zu dem Personal, der Ausrüstung oder den Systemen des Infrastrukturbetreibers beauftragt sind, die Vorschriften, betriebliche Anweisungen, fahrzeug- und streckenspezifischen Informationen zur Verfügung stellen, die es dafür als notwendig erachtet. Diese Informationen sollen sowohl für normalen, als auch für gestörten Betrieb gelten.

Für das Zugpersonal müssen die Struktur, das Format, der Inhalt und das Verfahren zum Erstellen und Aktualisieren dieser Informationen auf den Vorgaben in Punkt 4.2.1.2 dieser TSI beruhen.

4.2.1.4 Unterlagen für das Zugfahrten zulassende Personal des Infrastrukturbetreibers

Alle für die sicherheitsrelevante Kommunikation zwischen dem Zugfahrten zulassenden Personal des Infrastrukturbetreibers und dem Zugpersonal erforderlichen Informationen müssen in folgenden Unterlagen angegeben werden:

Der Infrastrukturbetreiber muss diese Unterlagen in seiner Betriebssprache erstellen.

4.2.1.5 Sicherheitsrelevante Kommunikation zwischen Zugpersonal, sonstigem Personal der Eisenbahnverkehrsunternehmen und Zugfahrten zulassendem Personal

Zur sicherheitsrelevanten Kommunikation zwischen Zugpersonal, sonstigem Personal der Eisenbahnverkehrsunternehmen (wie in Anlage L definiert) und Zugfahrten zulassendem Personal ist die Betriebssprache (siehe Glossar) des Infrastrukturbetreibers auf der betreffenden Strecke zu verwenden.

Die Grundsätze der sicherheitsrelevanten Kommunikation zwischen dem Zugpersonal und dem mit der Zulassung von Zugfahrten beauftragten Personal sind in Anlage C dargestellt.

In Übereinstimmung mit der Richtlinie 2001/14/EG ist der Infrastrukturbetreiber verantwortlich für die Veröffentlichung der Betriebssprache, die von seinem Personal beim täglichen Betrieb zu verwenden ist.

Wenn es in der örtlichen Praxis jedoch erforderlich ist, eine zweite Sprache zu benutzen, ist der Infrastrukturbetreiber dafür verantwortlich, die geographischen Grenzen für deren Gebrauch festzulegen.

4.2.2 Züge betreffende Spezifikationen

4.2.2.1 Zugsichtbarkeit

4.2.2.1.1 Allgemeine Anforderungen

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass die Züge mit Mitteln ausgerüstet sind, die die Spitze und den Schluss des Zugs kennzeichnen.

4.2.2.1.2 Zugspitze

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass ein sich nähernder Zug durch das Vorhandensein und die Anordnung der eingeschalteten weißen Scheinwerfer auf der Frontseite eindeutig als solcher sichtbar und erkennbar ist.

Das führende Fahrzeug des Zugs in Fahrtrichtung muss mit drei Scheinwerfern ausgerüstet sein, die so angeordnet sind, dass sie ein gleichschenkliges Dreieck bilden, wie nachfolgend dargestellt ist. Diese Scheinwerfer müssen eingeschaltet sein, wenn der Zug von diesem Ende aus gesteuert wird.

Die Frontscheinwerfer müssen die Zugerkennbarkeit (z.B. für Gleisarbeiter und bei öffentlichen Bahnübergängen) (Markierungsleuchten) optimieren, ausreichende Sicht für den Triebfahrzeugführer bei Nacht und schlechter Sicht (Ausleuchtung der Strecke, streckenseitige Anzeigen/Schilder usw.) (Scheinwerfer) gewährleisten und dürfen Triebfahrzeugführer in entgegenkommenden Zügen nicht blenden.

Der Abstand und die Höhe über Schienenoberkante, der Durchmesser, die Lichtstärke, die Abmessungen und die Form des Strahlenbündels bei Tag- und Nachtbetrieb sind in der TSI Fahrzeuge (nachfolgend "TSI RST") festgelegt.

4.2.2.1.3 Zugschluss

Das Eisenbahnverkehrsunternehmen muss die erforderlichen Mittel zur Kennzeichnung des Zugschlusses bereitstellen. Das Zugschlusssignal darf nur am Schluss des letzten Fahrzeugs eines Zugs gezeigt werden. Es muss wie folgt angezeigt werden.

4.2.2.1.3.1 Reisezüge

Die Kennzeichnung des Zugschlusses von Reisezügen muss aus zwei roten Leuchten (Dauerlicht) bestehen, die auf einer Querachse in gleicher Höhe über Puffer angeordnet sind.

4.2.2.1.3.2 Güterzüge im internationalen Verkehr

Der Mitgliedstaat muss mitteilen, welche der folgenden Anforderungen auf seinem Netz für Züge gelten, die eine Grenze zwischen Mitgliedstaaten überschreiten.

Entweder

Die Leuchten oder Schilder müssen auf einer Querachse in gleicher Höhe über Puffer angeordnet sein. Mitgliedstaaten, die 2 reflektierende Schilder vorschreiben, müssen auch 2 rote Leuchten (Dauerlicht) als Kennzeichnung des Zugschlusses zulassen.

4.2.2.1.3.3 Güterzüge, die keine Grenze zwischen Mitgliedstaaten überschreiten

Für Güterzüge, die keine Grenze zwischen Mitgliedstaaten überschreiten, ist die Kennzeichnung des Zugschlusses ein offener Punkt (siehe Anlage U).

4.2.2.2 Zughörbarkeit

4.2.2.2.1 Allgemeine Anforderungen

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass die Züge mit einer hörbaren Warnvorrichtung ausgerüstet sind, mit der vor dem sich nähernden Zug gewarnt werden kann.

4.2.2.2.2 Bedienung

Die hörbare Warnvorrichtung muss von jeder Fahrposition aus ausgelöst werden können.

4.2.2.3 Fahrzeugkennzeichnung

Jedes Fahrzeug muss eine Nummer besitzen, durch die es eindeutig von anderen Schienenfahrzeugen unterschieden werden kann. Diese Nummer muss deutlich sichtbar mindestens auf jeder Längsseite des Fahrzeugs angebracht sein.

Weiterhin muss es möglich sein, für das Fahrzeug geltende betriebliche Einschränkungen abzulesen. Weitere Anforderungen sind in Anlage P angegeben.

4.2.2.4 Sicherheit der Reisenden und der Ladung

4.2.2.4.1 Ladungssicherung

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass die Güterwagen sicher und unter Anwendung von Sicherungsmaßnahmen beladen sind und dies während der gesamten Fahrt bleiben.

4.2.2.4.2 Sicherheit der Reisenden

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass die Personenbeförderung bei der Abfahrt und während der Fahrt sicher erfolgt.

4.2.2.5 Zugbildung

Das Eisenbahnverkehrsunternehmen muss Regeln und Verfahren festlegen, die von seinem Personal zu befolgen sind, um zu gewährleisten, dass der Zug die Anforderungen der zugewiesenen Fahrplantrasse erfüllt.

Die Anforderungen zur Zugbildung müssen folgende Punkte enthalten:

  1. Fahrzeuge
  2. Zugverband
  3. Gewicht und Achslast
  4. Höchstgeschwindigkeit des Zugs
  5. Kinematische Begrenzungslinie

Zusätzliche Auflagen können sich als erforderlich erweisen oder sich aufgrund des Bremssystems oder des Traktionstyps eines speziellen Zugs ergeben.

4.2.2.6 Zugbremsung

4.2.2.6.1 Mindestanforderungen an das Bremssystem

Alle Fahrzeuge im Zugverband müssen an ein durchgehendes automatisches Bremssystem nach der TSI Fahrzeuge angeschlossen sein.

Das erste und das letzte Fahrzeug (einschließlich Triebfahrzeuge) im Zugverband müssen eine funktionstüchtige automatische Bremse besitzen.

Wenn ein Zugverband unbeabsichtigt in zwei Teile getrennt wird, müssen beide Zugteile automatisch durch Zwangsbremsung zum Stillstand gebracht werden.

4.2.2.6.2 Bremsleistung

Der Infrastrukturbetreiber muss den Eisenbahnverkehrsunternehmen Angaben zur tatsächlich erforderlichen Bremsleistung machen. Diese Angaben müssen gegebenenfalls die Bedingungen für die Nutzung von Bremssystemen umfassen, die die Infrastruktur möglicherweise beeinträchtigen können, wie Magnetschienenbremsen, elektrische Bremsen und Wirbelstrombremsen.

Das Eisenbahnverkehrsunternehmen ist verantwortlich dafür, dass der Zug über die erforderliche Bremsleistung verfügt, indem es Bremsvorschriften erstellt, die von seinem Personal zu befolgen sind.

Die Vorschriften für die Bremsleistung müssen innerhalb des Sicherheitsmanagementsystems des Infrastrukturbetreibers und des Eisenbahnverkehrsunternehmens verwaltet werden.

Weitere Anforderungen sind in der Anlage T angegeben.

4.2.2.7 Abfahrbereitschaft des Zuges

4.2.2.7.1 Allgemeine Anforderungen

Das Eisenbahnverkehrsunternehmen muss das Verfahren festlegen, mit dem sichergestellt wird, dass alle sicherheitsrelevanten Ausrüstungsteile der Fahrzeuge in einwandfreiem funktionellen Zustand sind und der Zug somit sicher fahren kann.

Das Eisenbahnverkehrsunternehmen muss den Infrastrukturbetreiber über Änderungen an den Merkmalen des Zugs, durch welche die Durchführung der Zugfahrt beeinträchtigt werden kann, oder über Änderungen, durch die die Eignung des Zugs für seine zugewiesene Fahrplantrasse beeinträchtigt werden kann, informieren.

Der Infrastrukturbetreiber und das Eisenbahnverkehrsunternehmen müssen die Bedingungen und Verfahren für gestörten Betrieb festlegen und auf einem aktuellen Stand halten.

4.2.2.7.2 Erforderliche Daten

Die zum sicheren und wirksamen Betrieb erforderlichen Daten und das Verfahren, nach dem diese übermittelt werden, müssen folgende Punkte enthalten:

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass diese Daten dem Infrastrukturbetreiber vor der Abfahrt des Zugs zur Verfügung stehen.

Das Eisenbahnverkehrsunternehmen muss den Infrastrukturbetreiber informieren, falls ein Zug seine zugewiesene Fahrplantrasse nicht in Anspruch nimmt oder ausfällt.

4.2.2.8 Anforderungen an die Erkennung von Signalen und streckenseitigen Markierungen

Der Triebfahrzeugführer muss in der Lage sein, Signale und streckenseitige Markierungen zu erkennen, und diese müssen für den Triebfahrzeugführer erkennbar sein. Dies gilt auch für andere streckenseitige Zeichen, soweit diese sicherheitsrelevant sind.

Signale, streckenseitige Markierungen, Zeichen und Tafeln müssen auf so konsistente Weise ausgelegt und angeordnet sein, dass dies möglich ist. Dazu sind insbesondere folgende Punkte zu berücksichtigen:

Führerstände sind so auszulegen, dass der Triebfahrzeugführer die angezeigten Informationen leicht erkennen kann.

4.2.2.9 Wachsamkeit des Triebfahrzeugführers

Es ist eine Einrichtung zur fahrzeugseitigen Kontrolle der Wachsamkeit des Triebfahrzeugführers erforderlich. Diese muss eingreifen, um den Zug zum Stillstand zu bringen, falls der Triebfahrzeugführer nicht innerhalb einer bestimmten Zeitspanne reagiert. Die Zeitspanne ist in der TSI Fahrzeuge festgelegt.

4.2.3 Spezifikationen zur Zugfahrt

4.2.3.1 Zugplanung

Gemäß der Richtlinie 2001/14/EG muss der Infrastrukturbetreiber festlegen, welche Daten erforderlich sind, wenn eine Fahrplantrasse angefordert wird.

4.2.3.2 Zugkennzeichnung

Jeder Zug muss durch eine Zugnummer gekennzeichnet sein. Die Zugnummer wird vom Infrastrukturbetreiber bei der Zuweisung der Zugtrasse vergeben und muss dem Eisenbahnverkehrsunternehmen und allen Infrastrukturbetreibern, die den Zug betreiben, bekannt sein. Die Zugnummer muss für das Netz einmalig sein. Änderungen der Zugnummer im Verlauf einer Zugfahrt sind zu vermeiden.

4.2.3.2.1 Format der Zugnummer

Das Format der Zugnummer wird in der TSI Zugsteuerung, Zugsicherung und Signalgebung (nachfolgend " TSI CCS") festgelegt.

4.2.3.3 Abfahrt des Zuges

4.2.3.3.1 Prüfungen und Tests vor der Abfahrt

Das Eisenbahnverkehrsunternehmen muss die Prüfungen und Tests festlegen, mit denen gewährleistet wird, dass jede Abfahrt sicher erfolgen kann (z.B. Türen, Ladung, Bremsen).

4.2.3.3.2 Information des Infrastrukturbetreibers über den Betriebszustand des Zugs

Das Eisenbahnverkehrsunternehmen soll den Infrastrukturbetreiber informieren, wenn ein Zug bereit für den Zugang zum Netz ist.

Das Eisenbahnverkehrsunternehmen muss den Infrastrukturbetreiber vor und während der Fahrt über Störungen informieren, die den Zug oder dessen Betrieb beeinträchtigen und ggf. Auswirkungen auf sein Fahrverhalten haben können.

4.2.3.4 Disposition des Betriebes

4.2.3.4.1. Allgemeine Anforderungen

Die Disposition des Betriebes muss einen sicheren, leistungsfähigen und pünktlichen Betrieb einschließlich der wirksamen Bekämpfung von Betriebsstörungen ermöglichen.

Der Infrastrukturbetreiber muss Verfahren und Mittel

Zusätzliche vom Eisenbahnverkehrsunternehmen benötigte Verfahren, die die Schnittstelle zum Infrastrukturbetreiber betreffen, können mit dem Infrastrukturbetreiber vereinbart werden.

4.2.3.4.2. Zugpositionsmeldung

4.2.3.4.2.1. Für die Zugpositionsmeldung erforderliche Daten

Der Infrastrukturbetreiber muss:

  1. ein Mittel zur Erfassung der Abfahrts- und Ankunftszeiten der Züge oder den Zeitpunkt ihrer Durchfahrt an vorgegebenen Berichtspunkten seines Netzes in Echtzeit und die betreffenden Delta-Zeiten zur Verfügung stellen,
  2. spezifische Daten in Bezug auf die Zugpositionsmeldung zur Verfügung stellen. Dazu gehören

4.2.3.4.2.2. Vorhersage des Übergabezeitpunkts

Infrastrukturbetreiber müssen ein Verfahren festlegen, mit dem die geschätzte Anzahl der Abweichungsminuten vom geplanten Übergabezeitpunkt zwischen zwei Infrastrukturbetreibern bestimmt werden kann.

Dieses muss Informationen über Betriebsstörungen (Art und Ort des Problems) enthalten.

4.2.3.4.3. Gefahrguttransport

Das Eisenbahnverkehrsunternehmen muss die Verfahren festlegen, mit denen der Transport von Gefahrgütern überwacht werden kann.

Diese Verfahren müssen folgende Punkte beinhalten:

4.2.3.4.4. Betriebsqualität

Infrastrukturbetreiber und Eisenbahnverkehrsunternehmen müssen Verfahren anwenden, mit denen die Leistungsfähigkeit und Qualität des Betriebs aller betroffenen Bereiche überwacht werden kann.

Diese Überwachungsverfahren sind so auszulegen, dass dabei Daten ausgewertet und dadurch potentielle Risiken in Bezug auf menschliches Versagen und Systemfehler erkannt werden können. Die Ergebnisse dieser Auswertung müssen zur Ergreifung von Verbesserungsmaßnahmen führen, die das Auftreten von Ereignissen, die sich nachteilig auf den leistungsfähigen Betrieb des Netzes auswirken können, verhindern bzw. verringern.

Wenn sich derartige Verbesserungsmaßnahmen unter Einbeziehung anderer Infrastrukturbetreiber und Eisenbahnverkehrsunternehmen als vorteilhaft für das gesamte Netz erweisen, müssen sie - unter Beachtung des Vertraulichkeitsprinzips - entsprechend mitgeteilt werden.

Ereignisse, die eine erhebliche Betriebsstörung verursacht haben, sind vom Infrastrukturbetreiber so bald wie möglich zu untersuchen. Soweit zutreffend und insbesondere in Fällen, in denen deren Personal betroffen ist, muss der Infrastrukturbetreiber die von dem Ereignis betroffenen Eisenbahnverkehrsunternehmen auffordern, sich an der Untersuchung zu beteiligen. Wenn die Ergebnisse einer solchen Untersuchung zu Empfehlungen zur Verbesserung des netzweiten Betriebs führen, die dazu beitragen können, Ursachen für gefährliche Unregelmäßigkeiten und Unfälle zu vermeiden oder zu mindern, müssen diese Empfehlungen allen davon betroffenen Infrastrukturbetreibern und Eisenbahnverkehrsunternehmen mitgeteilt werden.

Diese Verfahren sind zu dokumentieren und durch interne Audits zu überprüfen.

4.2.3.5 Datenaufzeichnung

Daten zur Zugfahrt müssen aufgezeichnet und zu folgenden Zwecken gespeichert werden:

Es muss möglich sein, aufgezeichnete Daten folgenden Parametern zuzuordnen:

Anforderungen an die Datenspeicherung, periodische Bewertung und Zugriff auf diese Daten sind in den jeweiligen landesspezifischen Gesetzen

4.2.3.5.1. Streckenseitige Aufzeichnung von Überwachungsdaten

Der Infrastrukturbetreiber muss mindestens folgende Daten aufzeichnen:

4.2.3.5.2. Fahrzeugseitige Aufzeichnung von Überwachungsdaten

Das Eisenbahnverkehrsunternehmen muss mindestens folgende Daten aufzeichnen:

4.2.3.6 Gestörter Betrieb

4.2.3.6.1 Benachrichtigung anderer Benutzer

Der Infrastrukturbetreiber muss in Verbindung mit den Eisenbahnverkehrsunternehmen ein Verfahren zur sofortigen gegenseitigen Benachrichtigung über Situationen festlegen, durch die die Sicherheit, die Leistung und/oder die Betriebsbereitschaft der Infrastruktur oder der Fahrzeuge beeinträchtigt werden.

4.2.3.6.2 Anweisungen an die Triebfahrzeugführer

Bei einem gestörten Betrieb im Zuständigkeitsbereich des Infrastrukturbetreibers hat dieser den Triebfahrzeugführern entsprechende Anweisungen zu erteilen, welche Maßnahmen zu ergreifen sind, um die Störung sicher zu bewältigen.

4.2.3.6.3 Wiederherstellungsregelungen

Der Infrastrukturbetreiber und alle Eisenbahnverkehrsunternehmen, die seine Infrastruktur benutzen, und ggf. benachbarte Infrastrukturbetreiber müssen gemeinsam geeignete Wiederherstellungsmaßnahmen festlegen, veröffentlichen und verfügbar machen sowie die jeweiligen Verantwortlichkeiten festlegen, um der Forderung nach Verringerung der negativen Auswirkungen bei gestörtem Betrieb zu entsprechen.

Die Planungsanforderungen und die Reaktion auf derartige Ereignisse müssen proportional zur Art und zur potentiellen Schwere der Störung sein.

Diese Maßnahmen, die zumindest Pläne zur Wiederherstellung des Normalbetriebs enthalten müssen, können auch folgende Fälle betreffen:

Der Infrastrukturbetreiber muss Angaben erstellen und auf dem neuesten Stand halten, die für die Kontaktaufnahme mit wichtigen Mitarbeitern des Infrastrukturbetreibers und des Eisenbahnunternehmens, mit denen er bei einer Verkehrsstörung, die zu abnormalen Betriebszuständen führen kann, Kontakt aufnehmen muss. Diese Informationen müssen Kontaktdetails sowohl während, als auch außerhalb der normalen Arbeitszeit enthalten.

Das Eisenbahnverkehrsunternehmen muss diese Information dem Infrastrukturbetreiber mitteilen und ihn über Änderungen derselben informieren.

Der Infrastrukturbetreiber muss alle Eisenbahnverkehrsunternehmen über Änderungen seiner Details informieren.

4.2.3.7 Verhalten in Notsituationen

Der Infrastrukturbetreiber muss in Zusammenarbeit mit:

angemessene Maßnahmen festlegen, veröffentlichen und verfügbar machen, um Notlagen zu beherrschen und wieder den Normalbetrieb auf der Strecke herzustellen.

Diese Maßnahmen müssen folgende Fälle abdecken:

Das Eisenbahnverkehrsunternehmen muss dem Infrastrukturbetreiber alle diesbezüglichen spezifischen Informationen mitteilen, insbesondere hinsichtlich der Bergung oder des Aufgleisens seiner Züge.

Außerdem muss das Eisenbahnunternehmen über Verfahrensweisen zur Information der Reisenden über im Zug geltende Notfall- und Sicherheitsverfahren verfügen.

4.2.3.8 Unterstützung des Zugperson als bei gefährlichen Unregelmäßigkeiten oder größeren Fahrzeugstörungen

Das Eisenbahnverkehrsunternehmen muss angemessene Verfahren festlegen, um das Zugpersonal bei gestörtem Betrieb zu unterstützen, um Verspätungen durch technische oder sonstige Störungen an Fahrzeugen zu verhindern bzw. zu verringern (z.B. Kommunikationswege, Maßnahmen zur Zugevakuierung).

4.3 Funktionelle und technische Spezifikationen zu den Schnittstellen

Nach den grundlegenden Anforderungen in Kapitel 3 gelten die nachfolgenden funktionellen und technischen Spezifikationen zu den Schnittstellen:

4.3.1 Schnittstellen zum Teilsystem Infrastruktur

Bezug zur TSI Verkehrsbetrieb des konventionellen Eisenbahnsystems   Bezug zur TSI Infrastruktur des konventionellen Eisenbahnsystems
Parameter Punkt Parameter Punkt
Bremsleistung 4.2.2.6.2 Gleislagestabilität in Längsrichtung 4.2.7.2
Änderungen von Informationen im Streckenbuch 4.1.2.2.2 Betriebsvorschriften 4.4
Gestörter Betrieb 4.2.3.6

4.3.2 Schnittstellen zum Teilsystem Zugsteuerung, Zugsicherung und Signalgebung

Bezug zur TSI Verkehrsbetrieb des konventionellen Eisenbahnsystems   Bezug zum Entwurf der TSI Zugsteuerung, Zugsicherung und Signalgebung des konventionellen Eisenbahnsystems
Parameter Punkt Parameter Punkt
Triebfahrzeugführerheft

Betriebsvorschriften

4.2.1.2.1

4.4

Betriebsvorschriften 4.4
Erkennung von Signalen und streckenseitigen Markierungen 4.2.2.8 Sichtbarkeit von streckenseitigen Objekten der Zugsteuerung/Zugsicherung 4.2.16
Bremsleistung 4.2.2.6 Bremsleistung und Bremseigenschaften des Zuges 4.3.2.3
Triebfahrzeugführerheft 4.2.1.2.1 Verwendung der Sandstreuanlage 4.2.10
Zugnummer 4.2.3.2.1 ETCS DMI GSM-R DMI 4.2.12

4.2.13

Fahrzeugseitige Datenaufzeichnung 4.2.3.5 Schnittstelle zur Sicherheitsdatenraufzeichnung 4.2.15

4.3.3 Schnittstellen zur TSI Fahrzeuge

4.3.3.1 Schnittstellen zur TSI Triebfahrzeuge und zur TSI Personenwagen

Bezug zur TSI Verkehrsbetrieb des konventionellen Eisenbahnsystems   Bezug zur TSI Triebfahrzeuge und TSI Personenwagen des konventionellen Eisenbahnsystems
(Anm.d. Red.: Die folgenden verlinkten Verweise gehen alle nur auf TSI Personenwagen)

Parameter Punkt Parameter Punkt
Wiederherstellungsregelungen 4.2.3.6.3 Bergungskupplung 4.2.2.2.4
Zugbildung 4.2.2.5 Schnittstelle mit Infrastruktur: Achslastparameter 4.2.3.2
Mindestanforderungen an das Bremssystem 4.2.2.6.1 Bremsleistung 4.2.4.5
Zugsichtbarkeit 4.2.2.1 Außenleuchten vorn und hinten 4.2.7.1
Zughörbarkeit 4.2.2.2 Signalhorn 4.2.7.2
Erkennen von Signalen 4.2.2.8 Äußere Sichtverhältnisse 4.2.9.1.3
Optische Merkmale der Windschutzscheibe 4.2.9.2.2
Innenbeleuchtung 4.2.9.1.8
Wachsamkeit des Triebfahrzeugführers 4.2.2.9 Kontrollfunktion für Triebfahrzeugführer-Aktivität 4.2.9.3.1
Datenaufzeichnung 4.2.3.5.2 Fahrtschreiber 4.2.9.5

4.3.3.2 Schnittstellen zur TSI Güterwagen

Bezug zur TSI Verkehrsbetrieb des konventionellen Eisenbahnsystems Bezug zum Entwurf der TSI Güterwagen des konventionellen Eisenbahnsystems
Parameter Punkt Parameter Punkt
Zugschluss 4.2.2.1.3.2 Anbringvorrichtungen für Zugschlusssignal 4.2.6.3
Zugschluss 4.2.2.1.3.2 Zugschlusssignal Anlage E
Zugbildung 4.2.2.5 Lichtraumprofil 4.2.3.1
Zugbildung 4.2.2.5 Achslastparameter 4.2.3.3.2
Wiederherstellungsregelungen 4.2.3.6.3 Anheben und Aufbocken 4.2.2.2
Zugbremsung 4.2.2.6 Bremse 4.2.4

4.3.4 Schnittstellen zur TSI Energie

Bezug zur TSI Verkehrsbetrieb des konventionellen Eisenbahnsystems   Bezug zur TSI Energie des
konventionellen Eisenbahnsystems

Parameter Punkt Parameter Punkt
Beschreibung der Strecke und der dieser zugeordnetenstreckenseitigen n Ausrüstung 4.2.1.2.2 Betriebsführung der Energieversorgung 4.4.2
Information des Triebfahrzeugführers in Echtzeit 4.2.1.2.2.3
Änderung der Informationen im Streckenbuch 4.2.1.2.2.2 Bau- und Instandhaltungsarbeiten 4.4.3

4.4 Betriebsvorschriften

Die Vorschriften und Verfahren, mit denen ein zusammenhängender Betrieb neuer und unterschiedlicher r struktureller Teilsysteme gewährleistet ist, die auf den TEN-Strecken eingesetzt werden sollen, und insbesondere derer, die direkt mit dem Betrieb eines neuen Zugleit- und Signalsystems zusammenhängen, müssen für r identische Situationen identisch sein.

Zu diesem Zweck sind die Betriebsvorschriften für das europäische Verkehrsleitsystem ERTMS/ETCSS und für das Funksystem ERTMS/GSM-RR in Anlage A beigefügt.

Weitere Betriebsvorschriften, die auf dem gesamten TEN-Streckennetz vereinheitlicht werden können, sind in Anlage B enthalten.

4.5 Instandhaltungsvorschriften

Nicht zutreffend

4.6 Berufliche Qualifikation

Gemäß Punkt 2.2.1. dieser TSI sind in diesem Punkt die beruflichen und sprachlichen Kompetenzen des Personals und die zum Erreichen dieser Kompetenzen erforderlichen Verfahren beschrieben.

4.6.1 Berufliche Kompetenz

Das Personal der Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber (einschließlich dem von Auftragnehmern) muss eine angemessene berufliche Kompetenz besitzen, um die erforderlichen sicherheitsrelevanten Aufgaben bei Normalbetrieb, bei gestörtem Betrieb und in Notsituationen durchführen zu können. Diese Kompetenz beinhaltet Fachkenntnisse und die Fähigkeit, die Kenntnisse in der Praxis anzuwenden.

Mindestanforderungen an die berufliche Qualifikation für individuelle Aufgaben sind in den Anlagen J und L enthalten.

4.6.1.1 Fachkenntnisse

Unter Berücksichtigung der oben genannten Anlagen und je nach den Aufgaben der betroffenen Mitarbeiter sind folgende Fachkenntnisse erforderlich:

  1. Allgemeine Kenntnisse über den Eisenbahnbetrieb mit besonderer Betonung der sicherheitskritischen Tätigkeiten:
  2. Angemessene Kenntnisse über sicherheitsrelevante Aufgaben in Bezug auf die Verfahren und Schnittstellen für

4.6.1.2 Fähigkeit, die Kenntnisse in die Praxis umzusetzen

Die Fähigkeit, die Kenntnisse in der Praxis bei Normalbetrieb, bei gestörtem Betrieb und in Notsituationen anzuwenden, erfordert von dem Personal, dass es mit folgenden Punkten voll vertraut ist:

Das Personal muss auch über die allgemeine Fähigkeit verfügen, sich auf unterschiedliche Umstände einzustellen, die angetroffen werden können.

Die Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber haben ein Kompetenzmanagementsystem zu schaffen, um sicherzustellen, dass die individuelle Kompetenz ihres eingesetzten Personals bewertet und aufrechterhalten wird. Zudem muss je nach Bedarf eine entsprechende Schulung vorgenommen werden, um sicherzustellen, dass die Kenntnisse und Fähigkeiten auf dem aktuellen Stand gehalten werden, insbesondere in Bezug auf Schwächen oder Mängel des Systems oder einzelner Personen.

4.6.2 Sprachliche Kompetenz

4.6.2.1 Grundsätze

Infrastrukturbetreiber und Eisenbahnverkehrsunternehmen haben sicherzustellen, dass das zuständige Personal über die erforderliche Kompetenz zur Anwendung der Kommunikationsprotokolle und Grundsätze nach dieser TSI verfügt.

Wenn sich die Betriebssprache des Infrastrukturbetreibers von der gewöhnlich vom Eisenbahnverkehrsunternehmen verwendeten Betriebssprache unterscheidet, muss die entsprechende sprachliche und kommunikationsbezogene Schulung einen wesentlichen Bestandteil des gesamten Kompetenzmanagementsystems des Eisenbahnverkehrsunternehmens darstellen.

Das Personal des Eisenbahnverkehrsunternehmens, das mit dem Personal des Infrastrukturbetreibers - bei Normalbetrieb, gestörtem Betrieb oder in Notsituationen - über sicherheitskritische Angelegenheiten zu kommunizieren hat, muss über eine ausreichende Kenntnistiefe in der Betriebssprache des Infrastrukturbetreibers verfügen.

4.6.2.2 Kenntnistiefe

Die Kenntnistiefe in der Sprache des Infrastrukturbetreibers muss aus Sicherheitsgründen ausreichend sein:

  1. Als Mindestanforderung muss ein Triebfahrzeugführer
  2. Andere Mitglieder des Zugpersonals, die bei ihren Aufgaben mit dem Infrastrukturbetreiber über sicherheitskritische Angelegenheiten zu kommunizieren haben, müssen zumindest in der Lage sein, Meldungen mit Informationen über den Zug und dessen Betriebszustand zu übermitteln und zu verstehen.

Eine Anleitung zu den angemessenen Kompetenzstufen ist in Anlage E enthalten. Dabei muss die Kenntnistiefe der Triebfahrzeugführer mindestens der Kompetenzstufe 3 und die Kenntnistiefe der Zugbegleiter mindestens der Kompetenzstufe 2 entsprechen.

4.6.3 Erstmalige und fortlaufende Beurteilung des Personals

4.6.3.1 Grundelemente

Die Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber haben ein Beurteilungsverfahren für ihr Personal zu schaffen.

Dabei sollten folgende Punkte berücksichtigt werden:

A. Auswahl des Personals

B. Erstmalige Berufsausbildung

C. Erstmalige Beurteilung

D. Erhalten der Kompetenz

E. Auffrischungskurse

4.6.3.2 Ermittlung des Schulungsbedarfs

4.6.3.2.1 Aufbau der Ermittlung des Schulungsbedarfs

Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber müssen den Schulungsbedarf für ihr jeweiliges Personal ermitteln.

Diese Ermittlung muss den Umfang und die Komplexität der ausgeübten Tätigkeiten sowie die Risiken in Verbindung mit dem Zugverkehr auf den TEN-Strecken berücksichtigen, insbesondere in Bezug auf die menschlichen Fähigkeiten und Grenzen (menschlicher Faktor), die sich ergeben können aus:

Anleitungen zu den Elementen, die dabei zu berücksichtigen sind, können in den Anlagen gefunden werden, auf die in Punkt 4.6.1. verwiesen wird. Bei der Schulung des Personals sind diese Elemente im notwendigen Umfang zu berücksichtigen.

Es ist möglich, dass aufgrund der vom Eisenbahnverkehrsunternehmen vorgesehenen betrieblichen Verfahren oder der Art des von einem Infrastrukturbetreiber betriebenen Streckennetzes bestimmte Elemente in den Anlagen, auf die in Punkt 4.6.1. verwiesen wird, nicht zutreffend sind. Im Rahmen der Ermittlung des Schulungsbedarfs sind diese als unzutreffend bewerteten Elemente mit der betreffenden Begründung anzugeben.

4.6.3.2.2 Aktualisierung der Ermittlung des Schulungsbedarfs

Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber müssen ein Verfahren zur Überarbeitung und Aktualisierung ihres jeweiligen individuellen Schulungsbedarfs erstellen und dabei Punkte wie durchgeführte Audits, Systemrückmeldungen und bekannte Änderungen bei Vorschriften und Verfahren, Infrastruktur und Technologie berücksichtigen.

4.6.3.2.3 Spezifische Punkte für das Zugpersonal und Hilfspersonal

4.6.3.2.3.1 Infrastrukturkenntnis

Das Eisenbahnverkehrsunternehmen muss sicherstellen, dass das im Zug eingesetzte Personal über angemessene Kenntnisse der relevanten Infrastruktur verfügt.

Das Eisenbahnverkehrsunternehmen muss das Verfahren festlegen, anhand dessen das im Zug eingesetzte Personal die Kenntnis der befahrenen Strecken erwirbt und aufrechterhält. Dieses Verfahren muss

4.6.3.2.3.2 Kenntnis der Fahrzeuge

Das Eisenbahnverkehrsunternehmen muss das Verfahren festlegen, anhand dessen das Zugpersonal die Kenntnis der betriebenen Trieb- und sonstigen Fahrzeuge erwirbt und aufrechterhält.

4.6.3.2.3.3 Hilfspersonal

Das Eisenbahnverkehrsunternehmen sorgt dafür, dass das nicht zum "Zugpersonal" zählende Hilfspersonal (z.B. für Catering und Reinigung) neben der allgemeinen Ausbildung auch darin geschult wird, den Anweisungen des voll ausgebildeten Zugpersonals Folge zu leisten.

4.7 Arbeitsmedizinische Anforderungen

4.7.1 Einleitung

Im Anwendungsbereich dieser TSI gemäß Punkt 2.2. muss das mit sicherheitkritischen Aufgaben betraute Personal gemäß Punkt 4.2.1. in einem angemessenen Gesundheitszustand sein, um zu gewährleisten, dass sämtliche Betriebs- und Sicherheitsnormen eingehalten werden.

Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber müssen das Verfahren einrichten und dokumentieren, mit dem gewährleistet wird, dass alle medizinischen, psychologischen und gesundheitlichen Anforderungen für ihr Personal im Rahmen ihres Sicherheitsmanagementsystems erfüllt werden.

Die medizinischen Untersuchungen nach Punkt 4.7.4. und damit zusammenhängende Entscheidungen über die individuelle gesundheitliche Eignung des Personals müssen von einem zugelassenen Betriebsarzt durchgeführt werden.

Das Personal darf keine sicherheitskritische Tätigkeit ausüben, wenn seine Wachsamkeit durch Substanzen wie Alkohol, Drogen oder psychotrope Medikamente beeinträchtigt ist. Daher müssen Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber entsprechende Verfahren anwenden, mit denen verhindert wird, dass das Personal unter dem Einfluss solcher Substanzen die Arbeit aufnimmt oder diese bei der Arbeit einnimmt.

In den Mitgliedstaaten, in denen der Eisenbahnverkehr erfolgt, gelten die jeweiligen nationalen Bestimmungen für die betreffenden Höchstgrenzen für die oben genannten Substanzen.

4.7.2 Gestrichen

4.7.3 Gestrichen

4.7.4 Medizinische Untersuchungen und psychologische Gutachten

4.7.4.1 Vor der Einstellung

4.7.4.1.1 Mindestumfang der medizinischen Untersuchung

Die medizinische Untersuchung muss folgende Punkte beinhalten:

4.7.4.1.2 Psychologisches Gutachten

Ziel der psychologischen Gutachten ist es, die Eisenbahnverkehrsunternehmen bei der Wahl und Führung des Personals zu unterstützen, um sicherzustellen, dass es die kognitiven, psychomotorischen, verhaltensbezogenen und persönlichen Fähigkeiten besitzt, die zur sicheren Ausübung ihrer jeweiligen Tätigkeiten erforderlich sind.

Bei der Festlegung des Inhalts des psychologischen Gutachtens muss der Psychologe mindestens folgende Kriterien berücksichtigen, die den Anforderungen der einzelnen sicherheitsrelevanten Funktionen entsprechen:

a) Kognitive Kriterien:

b) Psychomotorische Kriterien:

c) Verhaltens- und Persönlichkeitskriterien:

Wenn der Psychologe eines der obigen Elemente auslässt, muss er diese Entscheidung begründen und entsprechend dokumentieren.

4.7.4.2 Nach der Einstellung

4.7.4.2.1 Häufigkeit der periodischen medizinischen Untersuchungen

Eine systematische medizinische Untersuchung ist mindestens in folgenden Zeitabständen durchzuführen:

Die medizinischen Untersuchungen müssen vom Betriebsarzt häufiger vorgenommen werden, wenn der Gesundheitszustand der jeweiligen Person dies erfordert.

4.7.4.2.2 Mindestumfang der periodischen medizinischen Untersuchung

Wenn der Beschäftigte den Kriterien der Untersuchung entspricht, die vor der Arbeitsaufnahme erfolgen muss, müssen die periodischen Fachuntersuchungen mindestens folgende Punkte beinhalten:

4.7.4.2.3 Zusätzliche medizinische Untersuchungen und/oder psychologische Gutachten

Neben der regelmäßigen medizinischen Untersuchung ist eine zusätzliche spezifische medizinische Untersuchung und/oder ein psychologisches Gutachten erforderlich, wenn ein ausreichend begründeter Zweifel an der medizinischen oder psychologischen Eignung der Person oder ein ausreichend begründeter Verdacht auf Drogenmissbrauch oder Missbrauch bzw. übermäßigen Genuss von Alkohol besteht. Dies kann insbesondere nach einer gefährlichen Unregelmäßigkeit oder nach einem Unfall als Folge menschlichen Versagens der betreffenden Person der Fall sein.

Der Arbeitgeber muss bei einer Arbeitsunfähigkeit von mehr als 30 Tagen eine medizinische Untersuchung verlangen. In bestimmten Fällen kann diese Untersuchung auf eine Beurteilung durch den Betriebsarzt anhand von medizinischen Informationen beschränkt werden, die besagt, dass die Eignung des Arbeitnehmers nicht beeinträchtigt ist.

Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber müssen Systeme einrichten, um sicherzustellen, dass derartige zusätzliche Untersuchungen und Gutachten bei Bedarf durchgeführt werden.

4.7.5 Medizinische Anforderungen

4.7.5.1 Allgemeine Anforderungen

Das Personal darf keine medizinischen Beschwerden haben bzw. sich in keiner medizinischen Behandlung befinden, bei der mit folgenden Auswirkungen zu rechnen ist:

Nachfolgende Anforderungen an das Seh- und Hörvermögen müssen erfüllt werden:

4.7.5.2 Anforderungen an das Sehvermögen

4.7.5.3 Anforderungen an das Hörvermögen

Ausreichendes Hörvermögen, überprüft mit einem Audiogramm, mit folgenden Kriterien:

4.8 Infrastruktur- und Fahrzeugregister

Aufgrund der Merkmale der Infrastruktur- und Fahrzeugregister gemäß Artikel 33, 34 und 35 der Richtlinie 2008/57/EG eignen sich diese Register nicht zur Erfüllung der besonderen Anforderungen des Teilsystems Verkehrsbetrieb und Verkehrssteuerung. Daher sind in dieser TSI keine Spezifikationen zu diesen Registern enthalten.

Es besteht jedoch die betriebliche Notwendigkeit, dass einem Eisenbahnverkehrsunternehmen bestimmte infrastrukturbezogene Daten und umgekehrt einem Infrastrukturbetreiber bestimmte fahrzeugspezifische Daten zur Verfügung gestellt werden müssen, wie dies in Punkt 4.8.1. und Punkt 4.8.2. festgelegt ist. In beiden Fällen müssen die betreffenden Daten vollständig und richtig sein.

4.8.1 Infrastruktur

Die Anforderungen an die Daten, die sich auf die Infrastruktur des konventionellen Eisenbahnsystems im Hinblick auf das Teilsystem Verkehrsbetrieb und Verkehrssteuerung beziehen und die dem Eisenbahnverkehrsunternehmen zur Verfügung zu stellen sind, sind in Anlage D beschrieben. Der Infrastrukturbetreiber ist für die Richtigkeit der Daten verantwortlich.

4.8.2 Fahrzeuge

Die nachfolgenden fahrzeugspezifischen Daten müssen den Infrastrukturbetreibern zur Verfügung gestellt werden, wobei der Fahrzeughalter für die Richtigkeit der Daten verantwortlich ist:

5. Interoperabilitätskomponenten

5.1 Definition

Interoperabilitätskomponenten sind gemäß Artikel 2 Buchstabe f der Richtlinie 2008/57/EG "Bauteile, Bauteilgruppen, Unterbaugruppen oder komplette Materialbaugruppen, die in ein Teilsystem eingebaut sind oder eingebaut werden sollen und von denen die Interoperabilität des Eisenbahnsystems direkt oder indirekt abhängt. Der Begriff 'Komponenten' umfasst sowohl materielle als auch immaterielle Produkte wie Software".

5.2 Komponentenliste

In Bezug auf das Teilsystem Verkehrsbetrieb und Verkehrssteuerung gibt es keine Interoperabilitätskomponenten.

6. Bewertung der Konformität und/oder Eignung von Komponenten und Überprüfung des Teilsystems

6.1 Interoperabilitätskomponenten

Da in dieser TSI noch keine Interoperabilitätskomponenten spezifiziert sind, werden auch keine Bewertungsmaßnahmen besprochen.

6.2 Teilsystem Verkehrsbetrieb und Verkehrssteuerung

6.2.1 Grundsätze

Das Teilsystem Verkehrsbetrieb und Verkehrssteuerung ist ein funktionelles Teilsystem nach Anhang II der Richtlinie 2008/57/EG.

In Übereinstimmung mit Artikel 10 und 11 der Richtlinie 2004/49/EG müssen Eisenbahnverkehrsunternehmen und Infrastrukturbetreiber die Einhaltung der Anforderungen dieser TSI in ihrem Sicherheitsmanagementsystem nachweisen, wenn sie eine neue oder geänderte Sicherheitsbescheinigung oder Sicherheitsgenehmigung beantragen.

Die gemeinsamen Sicherheitsmethoden zur Konformitätsbewertung erfordern, dass die nationalen Sicherheitsbehörden ein Inspektionssystem einrichten, um die Erfüllung der Anforderungen des Sicherheitsmanagementsystems einschließlich aller TSI im täglichen Betrieb zu beaufsichtigen und zu überwachen. Es sollte beachtet werden, dass keines der in dieser TSI enthaltenen Elemente eine getrennte Bewertung durch eine benannte Stelle erfordert.

Anforderungen in dieser TSI, die sich auf strukturelle Teilsysteme beziehen und bei den Schnittstellen aufgeführt sind (Punkt 4.3.) werden im Rahmen der jeweiligen strukturellen TSI bewertet.

7. Umsetzung

7.1 Grundsätze

Die Umsetzung dieser TSI und die Konformität mit den betreffenden Punkten dieser TSI müssen in Übereinstimmung mit dem Umsetzungsplan festgelegt werden, der von jedem Mitgliedsstaat für die Strecken zu erstellen ist, für die er verantwortlich ist.

In diesem Umsetzungssplan sind folgende Punkte zu berücksichtigen:

  1. die spezifischen den menschlichen Faktor betreffenden Punkte, die dem Betrieb auf einer gegebenen Strecke zuzuordnen sind,
  2. die individuellen betriebs- und sicherheitstechnischen Gesichtspunkte jeder betroffenen Strecke und
  3. ob die Umsetzung des bzw. der betreffenden Elemente
  4. die Beziehung zur Umsetzung der anderen Teilsysteme (Zugsteuerung, Zugssicherung und Signalgebung, Fahrzeuge usw.).

Zum gegenwärtigen Zeitpunkt sollten spezifische Ausnahmen, die ggf. Geltung haben, als fester Bestandteil des Umsetzungsplans berücksichtigt und dokumentiert werden.

In dem Umsetzungsplan sind auch die verschiedenen Stufen der Umsetzungsmöglichkeit bei jedem der folgenden Ereignisse zu berücksichtigen, namentlich wenn:

  1. ein Eisenbahnverkehrsunternehmen oder ein Infrastrukturbetreiber den Betrieb aufnimmt,
  2. die Erneuerung oder Umrüstung eines bestehenden Betriebssystems eines Eisenbahnverkehrsunternehmens oder Infrastrukturbetreibers eingeführt wird,
  3. erneuerte oder umgerüstete Infrastruktur, Energieversorgungsanlagen, Fahrzeuge oder Teilsysteme der Zugsteuerung, Zugsicherung und Signalgebung in Betrieb genommen werden, wozu die entsprechenden betrieblichen Verfahren erforderlich sind.

Es wird allgemein angenommen, dass die volle Anwendung aller Punkte dieser TSI erst erfolgen kann, wenn die entsprechende Hardware, die dazu betrieben werden muss (Infrastruktur, Zugsicherung/Zugsteuerung usw.), harmonisiert wurde. Die Richtlinien in diesem Kapitel dürfen daher nur als Übergangsphase bis zum Erreichen des Zielsystems angesehen werden.

7.2 Umsetzungsrichtlinien

Es ist zwischen drei unterschiedlichen Umsetzungselementen zu unterscheiden:

  1. Bestätigung, dass alle bestehenden Systeme und Verfahren den Anforderungen dieser TSI entsprechen
  2. Abänderung von bestehenden Systeme und Verfahren mit dem Ziel der Übereinstimmung mit den Anforderungen dieser TSI
  3. Schaffung neuer Systeme und Verfahren aufgrund der Umsetzung anderer Teilsysteme

7.3 Sonderfälle

7.3.1 Einleitung

Die nachfolgenden spezifischen Bestimmungen sind in den unten stehenden Sonderfällen zulässig. Diese Sonderfälle lassen sich in zwei Gruppen unterteilen:

  1. Die Bestimmungen gelten entweder permanent (Fall "P"), oder temporär (Fall "T").
  2. In den temporären Fällen müssen die Mitgliedstaaten die Konformität mit dem betreffenden Teilsystem entweder bis 2016 (Fall "T1") oder bis 2024 (Fall "T2") erreichen.

7.3.2 Liste der Sonderfälle

7.3.2.1 Temporärer Sonderfall Estland, Lettland und Litauen (T1)

Zur Umsetzung von Punkt 4.2.2.1.3.2. dieser TSI kann für Züge, die ausschließlich im Netz von Estland, Lettland und Litauen mit der Spurweite von 1.520 mm betrieben werden, ein anderes festgelegtes Zugschlusssignal verwendet werden.

7.3.2.2 Temporärer Sonderfall Irland und Vereinigtes Königreich (T2)

Zur Umsetzung von Punkt 4.2.3.2.1. dieser TSI verwenden Irland und das Vereinigte Königreich in den bestehenden Systemen alphanumerische Nummern. Die Mitgliedstaaten legen die Anforderungen und den Zeitplan für die Umstellung von alphanumerischen Zugnummern auf numerische Zugnummern im Zielsystem fest.

.

ERTMS-Betriebsvorschriften Anlage A 12

Die Betriebsvorschriften für ERTMS/ETCS und ERTMS/GSM-R sind in dem technischen Dokument "ERTMS operational principles and rules - version 2" festgelegt, das auf der ERA-Internetseite (http://www.era.europa.eu) veröffentlicht ist.

.

Andere Vorschriften, die einen kohärenten Betrieb ermöglichen  Anlage B

A. Allgemeines

Reserviert

B. Sicherheit des Personals

Reserviert

C. Betriebsschnittstelle mit Signal- und Zugsteuerungs-/Zugsicherungsausrüstung

C1. Sandstreuanlage

Ist der Zug mit einer manuell betätigten Sandstreuanlage ausgerüstet, ist dem Triebfahrzeugführer grundsätzlich erlaubt, Sand zu streuen, er soll dies aber soweit möglich vermeiden

Ausnahmen davon sind:

C2. Aktivierung von Heißläuferortungsanlagen

Reserviert

D. Zugfahrt

D1. Normalbetrieb

D2. Gestörter Betrieb

Reserviert

E. Unregelmässigkeiten, Störungen und Unfälle

Reserviert

.

Sicherheitsrelevante Kommunikationsmethodik  Anlage C

Einleitung

In dieser Anlage werden Regeln für sicherheitsrelevante Meldungen zwischen Fahrzeug und Strecke und umgekehrt festgelegt, die in sicherheitskritischen Situationen auf dem interoperablen Streckennetz übertragen bzw. ausgetauscht werden müssen, und insbesondere

Diese Anlage dient als Grundlage,

Die Fälle, für die Formulare verwendet werden, und deren Aufbau können variieren. Je nach Art des Risikos ist die Verwendung von Formularen angebracht oder nicht.

Im Zusammenhang mit einem bestimmten Risiko entscheidet der Infrastrukturbetreiber, ob die Verwendung eines Formulars angebracht ist. Formulare sollten nur dann verwendet werden, wenn dies für die Sicherheit und Leistungsfähigkeit mehr Vorteile als Nachteile hat.

Die Infrastrukturbetreiber müssen ein formalisiertes Meldungsprotokoll verwenden, das mit folgenden 3 Kategorien im Einklang steht:

Für eine ordnungsgemäße und disziplinierte Übertragung dieser Meldungen wurde eine Kommunikationsmethodik entwickelt.

1. Kommunikationsmethodik

1.1 Elemente und Regeln der Methodik

1.1.1 Glossar der beim Verfahren verwendeten Begriffe

1.1.1.1 Verfahren zur Regelung des Sprachverkehrs

Mitteilung, dass die Meldung beendet ist und der andere Gesprächspartner die Möglichkeit zum Sprechen hat:

Kommen

1.1.1.2 Verfahren beim Empfangen einer Meldung

1.1.1.3 Verfahren zum Beenden der Kommunikation

1.1.1.4 Verfahren zum Abbrechen einer Meldung

Begriff zum Abbrechen eines laufenden Verfahrens:

Verfahren abbrechen..............................................................

Wenn die Meldung anschließend wieder aufgenommen wird, muss das Verfahren von Anfang an wiederholt werden.

1.1.2 Verfahren bei fehlerhaften und nicht verstandenen Meldungen

Zur Korrektur möglicher Fehler bei der Kommunikation sind folgende Verfahren anzuwenden:

1.1.2.1 Fehlerhafte Meldung

1.1.2.2 Nicht verstandene Meldung

Wenn einer der Beteiligten eine Meldung nicht versteht, muss er den anderen um Wiederholung bitten. Dazu muss er folgende Meldung senden:

Bitte wiederholen (+ langsam)

1.1.3 Buchstabiercode für Wörter, Zahlen, Uhrzeit, Entfernung, Geschwindigkeit und Datum

Um das Verstehen und das Abgeben von Meldungen je nach Situation zu erleichtern, muss jeder Begriff langsam und korrekt ausgesprochen werden, und Wörter und Zahlen buchstabiert werden, die eventuell missverstanden werden können. Beispielsweise betrifft dies Kennungen von Signalen oder Weichen.

Dabei sind folgende Buchstabiercodes zu verwenden:

1.1.3.1 Buchstabieren von Wörtern und Buchstabengruppen

Verwendung des Internationalen Phonetischen Alphabets:

A Alpha G Golf L Lima Q Quebec V Victor
B Bravo H Hotel M Mike R Romeo W Whisky
C Charlie I India N November S Sierra X X-ray
D Delta J Juliet O Oscar T Tango Y Yankee
E Echo K Kilo P Papa U Uniform Z Zulu
F Foxtrot

Beispiel:

Punkte a B= Punkte Alpha-Bravo.

Signal Nummer KX 835= Signal Kilo X-Ray acht drei fünf.

Der jeweilige Infrastrukturbetreiber kann weitere Buchstaben hinzufügen, wenn diese in seiner Betriebssprache vorkommen, wobei er zu jedem neuen Buchstaben eine phonetische Umschrift hinzufügen muss.

Das Eisenbahnverkehrsunternehmen kann weitere Hinweise zur Aussprache hinzufügen, wenn es dies für angebracht hält.

1.1.3.2 Aussprechen von Zahlen

Zahlen sind als eine Folge der einzelnen Ziffern auszusprechen.

0 Null 3 Drei 6 Sechs 9 Neun
1 Eins 4 Vier 7 Sieben
2 Zwei 5 Fünf 8 Acht

Beispiel: Zug 2183 = Zug zwei eins acht drei.

Dezimalstellen sind durch den Begriff "Komma" zu trennen.

Beispiel: 12,50 = eins zwei Komma fünf null

1.1.3.3 Aussprechen von Uhrzeiten

Die Uhrzeit ist als Ortszeit voll auszusprechen.

Beispiel: 10:52 Uhr = zehn Uhr zweiundfünfzig.

Wenn nötig, ist es auch möglich, die Uhrzeit als Ziffernfolge auszusprechen (eins null fünf zwei).

1.1.3.4 Aussprechen von Entfernungen und Geschwindigkeiten

Entfernungen sind in Kilometer und Geschwindigkeiten in Kilometer pro Stunde anzugeben.

Meilen können verwendet werden, wenn sie auf der betreffenden Infrastruktur üblich sind.

1.1.3.5 Aussprechen des Datums

Das Datum soll in der üblichen Art ausgesprochen werden.

Beispiel: 10. Dezember = zehnter Dezember.

1.2 Kommunikationsstruktur

Die Übertragung von sicherheitsrelevanten Meldungen auf dem Sprechweg muss grundsätzlich in folgenden 2 Phasen erfolgen:

Die 1. Phase kann verkürzt oder ganz weggelassen werden, wenn eine Meldung mit höchster Priorität mitgeteilt werden muss.

1.2.1 Verfahren zur Identifizierung und Anforderung von Anweisungen

Damit die Gesprächspartner sich gegenseitig identifizieren, die betriebliche Situation bestimmen und die betrieblichen Anweisungen senden können, muss folgendes Verfahren angewendet werden:

1.2.1.1 Identifizierung

Außer bei Notfallmeldungen mit höchster Priorität ist es besonders wichtig, dass sich die Personen, die miteinander kommunizieren, am Beginn jeder Meldung identifizieren. Triebfahrzeugführer identifizieren sich mit der Zugnummer und der Position. Bei der Kommunikation zwischen Fahrdienstleiter und Triebfahrzeugführer ist der Fahrdienstleiter hauptverantwortlich dafür, dass sichergestellt wird, dass der richtige Fahrdienstleiter und der richtige Triebfahrzeugführer miteinander kommunizieren. Dies ist besonders bei sich überschneidenden Kommunikationszellen wichtig.

Dieses Prinzip muss auch bei Wiederaufnahme einer unterbrochenen Kommunikation angewendet werden. Dazu sind von den jeweiligen Beteiligten die nachfolgenden Meldungen zu verwenden.

Auf die Identifizierungsmeldung kann eine Informationsmeldung folgen, in der die für die Zulassung der Zugfahrten zuständige Person ausreichende Informationen erhält, um das Verfahren, das anschließend vom Triebfahrzeugführer anzuwenden ist, genau festlegen zu können.

1.2.1.2 Anforderung von Anweisungen

Vor jeder Anwendung eines Meldeverfahrens muss eine Anweisung dazu angefordert werden. Dazu müssen folgende Begriffe verwendet werden:

Bitte Verfahren vorbereiten

1.2.2 Verfahren zur Übertragung von Meldungen

1.2.2.1 Sicherheitskritische Meldungen mit höchster Priorität

Aufgrund der Dringlichkeit und Wichtigkeit dieser Meldungen

1.2.2.2 Betriebstechnische Meldungen

Um die im Formularheft gesammelten betriebstechnischen Meldungen (bei stehendem Fahrzeug) so zuverlässig wie möglich zu übertragen, müssen folgende Verfahren angewendet werden:

1.2.2.2.1 Meldungen senden

Das Formular kann vor dem Übertragen der Meldung ausgefüllt werden, so dass der gesamte Text der Meldung in einer einzigen Übertragung gesendet werden kann.

1.2.2.2.2 Meldungen empfangen

Der Empfänger einer Meldung muss das der empfangenen Meldung entsprechende Formular aus dem Formularheft ausfüllen.

1.2.2.2.3 Zurücklesen

Alle vorformulierten bahntechnischen Meldungen aus dem Formularheft müssen vom Empfänger zurück gelesen werden. Dabei müssen einerseits die empfangene Meldung (im grauen Feld des Formulars) und andererseits die Rückmeldung sowie ggf. zusätzliche oder ergänzende Informationen übertragen werden.

1.2.2.2.4 Bestätigung, dass die Meldung richtig zurück gelesen wurde

Auf jede zurück gelesene Meldung muss vom Absender eine Antwort erfolgen, dass die Meldung richtig oder falsch zurück gelesen wurde.

Richtig

oder

Falsch + Ich wiederhole

worauf er die ursprüngliche Meldung erneut senden muss.

1.2.2.2.5 Bestätigung des Meldungsempfangs

Jeder Empfang einer Meldung muss mit einer positiven oder negativen Rückmeldung bestätigt werden:

Meldung empfangen

oder

Negativ, bitte wiederholen (+ langsam)

1.2.2.2.6 Rückverfolgbarkeit und Überprüfung

Jede streckenseitig gesendete Meldung muss mit einer eindeutigen Identifizierungs- oder Genehmigungsnummer versehen sein:

1.2.2.2.7 Rückmeldung

Auf jede Meldung, die eine Aufforderung zur "Rückmeldung" enthält, muss diese Rückmeldung erfolgen.

1.2.2.3 Zusatzmeldungen

Zusatzmeldungen

1.2.2.4 Informationsmeldungen mit unterschiedlichem, nicht vorher bestimmtem Inhalt

Informationsmeldungen mit unterschiedlichem Inhalt

2. Betriebstechnische Meldungen

2.1 Art der Meldungen

Betriebstechnische Meldungen dienen zur Vermittlung von betrieblichen Anweisungen in Verbindung mit im Triebfahrzeugführerheft angegebenen Situationen.

Sie bestehen aus dem eigentlichen Meldungstext, der einer bestimmten Situation entspricht, und einer die Meldung kennzeichnenden Nummer.

Wenn die Meldung eine Rückmeldung erfordert, ist deren Text ebenfalls darin enthalten.

Diese Meldungen enthalten einen vom Infrastrukturbetreiber vorformulierten Text in seiner "Betriebssprache" und sind als Muster auf Papier oder elektronischem Datenträger verfügbar.

2.2 Verfahrenstechnische Formulare

Verfahrenstechnische Formulare dienen zur Vermittlung verfahrenstechnischer Meldungen. Solche Meldungen stehen normalerweise im Zusammenhang mit einem gestörten Betrieb. Typische Beispiele sind etwa die Genehmigung zum Überfahren eines Haltesignals oder eines LZB- bzw. ETCS-Halts, die Anweisung, einen bestimmten Abschnitt mit reduzierter Geschwindigkeit zu befahren oder eine Strecke zu überprüfen. Die Verwendung solcher Meldungen kann auch in anderen Situationen erforderlich sein.

Sie haben zum Zweck,

Zur Kennzeichnung der Formulare ist ein eindeutiger Buchstaben- oder Nummerncode zu entwickeln, der sich auf das Verfahren bezieht. Dieser könnte sich nach der voraussichtlichen Verwendungshäufigkeit der Formulare richten. Das Formular mit der voraussichtlich größten Verwendungshäufigkeit, z.B. zum Überfahren eines Signals oder EOA, könnte dann die Nummer 001 erhalten usw.

2.3 Formularheft

Nach der Festlegung sämtlicher Formulare wird die Gesamtheit der Formulare in Heft- oder elektronischer Form zusammengestellt (Formularheft).

Bei der Kommunikation zwischen Triebfahrzeugführern und dem Personal, das die Zugfahrten zulässt, wird dieses Dokument gemeinsam benutzt. Die von beiden Seiten verwendeten Formularhefte müssen deshalb in der gleichen Weise strukturiert und nummeriert sein.

Die Infrastrukturbetreiber müssen die Formularhefte und die einzelnen Formulare in ihrer "Betriebssprache" erstellen.

Die Meldungen sind stets in der "Betriebssprache" des Infrastrukturbetreibers zu übermitteln. Die Formularhefte bestehen aus zwei Teilen.

Der erste Teil enthält folgende Punkte:

Der zweite Teil enthält die verfahrenstechnischen Formulare selbst. Diese müssen vom Eisenbahnverkehrsunternehmen zusammengestellt und dem Triebfahrzeugführer übergeben werden.

3. Zusatzmeldungen

Zusatzmeldungen sind Informationsmeldungen zu Situationen, die seltener Art sind und für die deshalb kein im Voraus festgelegtes Formular für erforderlich gilt oder die mit dem Zugbetrieb oder den technischen Bedingungen des Zugs oder der Infrastruktur in Zusammenhang stehen und entweder

Zur leichteren Beschreibung der Situationen und Ausarbeitung der Informationsmeldungen können ein Meldungsmuster, ein Glossar mit entsprechenden bahntechnischen Begriffen, ein das benutzte Fahrzeug beschreibendes Diagramm und eine Beschreibung der Infrastrukturkomponenten (Gleis, Bahnstrom usw.) von Vorteil sein.

3.1 Strukturmuster für die Meldungen

Diese Meldungen mit unterschiedlichem Inhalt sind nach folgendem Muster zu strukturieren:

Phase im Kommunikationsfluss Meldungsbestandteil
Anlass für die Meldung [ ] zur Information
[ ] zur Bearbeitung
Beobachtung [ ] Es gibt
[ ] Ich sah
[ ] Ich hatte
[ ] Ich überfuhr
Position
- an der Strecke [ ] in.................................................................
(Name des Bahnhofs)
[ ]....................................................................
(kennzeichnender Punkt)
[ ] beim Meilen-/Kilometerpunkt...........................................
(Nummer)
- in Bezug auf den Zug [ ] Triebfahrzeug............................................
(Nummer)
[ ] Wagen.......................................................
(Nummer)
Art ..........................................................................

(siehe Glossar)

- Gegenstand
- Person
Zustand
- bewegungslos [ ] stehend auf
[ ] liegend auf
[ ] gefallen auf
- beweglich [ ] gehend
[ ] laufend
[ ] in Richtung
Standort in Bezug auf das Gleis

Auf diese Meldungen kann die Anforderung einer entsprechenden Anweisung folgen.

Die einzelnen Punkte in diesen Meldungen sind sowohl in der Sprache des betreffenden Eisenbahnverkehrsunternehmens, als auch in der oder den Sprachen des betreffenden Infrastrukturbetreibers angegeben.

3.2 Glossar bahntechnischer Begriffe

Das Eisenbahnverkehrsunternehmen muss ein Glossar mit entsprechenden bahntechnischen Begriffen für jedes Streckennetz erstellen, auf dem seine Züge verkehren. Dabei muss es die Begriffe verwenden, die in der vom Eisenbahnverkehrsunternehmen gewählten Sprache und in der "Betriebssprache" des/der Infrastrukturbetreiber(s) gängig sind, auf dessen/deren Infrastruktur seine Züge verkehren.

Es muss aus zwei Teilen bestehen:

3.3 Das Fahrzeug beschreibendes Diagramm

Das Eisenbahnverkehrsunternehmen muss, wenn positive Auswirkungen auf den Betrieb zu erwarten sind, ein das eingesetzte Fahrzeug beschreibendes Diagramm erstellen. Darin sind die Bezeichnungen der einzelnen Komponenten anzugeben, die Gegenstand der Kommunikation mit den einzelnen Infrastrukturbetreibern sein können. Dabei sind die Bezeichnungen zu verwenden, die in der vom Eisenbahnverkehrsunternehmen gewählten Sprache und in der "Betriebssprache" der Infrastrukturbetreiber, auf deren Infrastruktur seine Züge verkehren, gängig sind.

3.4 Beschreibung der Merkmale der Infrastrukturkomponenten (Gleis, Bahnstrom usw.)

Das Eisenbahnverkehrsunternehmen muss, wenn positive Auswirkungen auf den Betrieb zu erwarten sind, eine Beschreibung der Merkmale der Infrastrukturkomponenten (Gleis, Bahnstrom usw.) auf der befahrenen Strecke erstellen. Darin sind die Bezeichnungen der einzelnen Komponenten anzugeben, die Gegenstand der Kommunikation mit den einzelnen Infrastrukturbetreibern sein können. Dabei sind die Bezeichungen zu verwenden, die in der vom Eisenbahnverkehrsunternehmen gewählten Sprache und in der "Betriebssprache" der Infrastrukturbetreiber, auf deren Infrastruktur seine Züge verkehren, gängig sind.

4. Art und Struktur der Meldungen

4.1 Notmeldungen

Notmeldungen dienen der Übermittlung von dringenden betrieblichen Anweisungen, die unmittelbar die Sicherheit des Eisenbahnbetriebs betreffen.

Um Missverständnisse auszuschließen, müssen diese Anweisungen immer wiederholt werden. Die wichtigsten Meldungen sind nachfolgend nach den Bedarfssituationen geordnet.

Weitere Notmeldungen können bei Bedarf vom Infrastrukturbetreiber vorgegeben werden. Die Notmeldungen können durch schriftliche Meldungen ergänzt werden (siehe Abschnitt 2).

Alle wesentlichen Notmeldungen sind in Anhang 1 zum Triebfahrzeugführerheft "Anleitung für Kommunikationsverfahren" und in den Anweisungen für das Personal, das die Zugfahrten zulässt, enthalten.

4.2 Entweder von der Strecke oder vom Triebfahrzeugführer kommende Meldungen

a) Notwendigkeit, alle Züge anzuhalten

Die Notwendigkeit, alle Züge anzuhalten, ist durch ein akustisches Signal mitzuteilen; ist dies nicht möglich, so ist folgende Meldung zu verwenden:

Nothalt - alle Züge anhalten

Wenn nötig, enthält diese Meldung Angaben zum betreffenden Standort bzw. Bereich.

Zusätzlich wird diese Meldung möglichst schnell durch die Begründung, den Ort der Notsituation und die Zugkennzeichnung ergänzt:

Hindernis
oder Brand
oder.............................................................................................
(anderer Grund)
auf der Strecke..................................... bei............................................ (km)
(Name)
Triebfahrzeugführer................................................................................
(Nummer)


b) Notwendigkeit, einen bestimmten Zug anzuhalten:

Zug..................................................................................................................... (auf Strecke/Gleis)
(Name) (Name/Nummer)

Zusätzlich kann diese Meldung durch die Bezeichnung oder Nummer der betreffenden Strecke oder des Gleises ergänzt werden.

4.3 Vom Triebfahrzeugführer kommende Meldungen

Notwendigkeit, die Bahnstromversorgung zu unterbrechen:

Notsituation - Stromversorgung aus

Zusätzlich wird diese Meldung möglichst schnell durch die Begründung, den Ort der Notsituation und die Zugkennzeichnung ergänzt:

Zusätzlich kann diese Meldung durch die Bezeichnung oder Nummer der betreffenden Strecke oder des Gleises ergänzt werden.

Bei.................................................................................................
(km)
auf Strecke/Gleis..........................................................................
(Name/Nummer)
zwischen...................................................................
(Bahnhof)
und.............................................................................
(Bahnhof)
Grund.............................................................................................
Triebfahrzeugführer.......................................................................
(Nummer)

.

Streckenspezifische Informationen, auf die das betreibende Eisenbahnverkehrsunternehmen Zugriff haben muss  Anlage D

Teil 1: Allgemeine Informationen zum Infrastrukturbetreiber

1.1 Name(n)/Identität des bzw. der Infrastrukturbetreiber

1.2 Land (bzw. Länder)

1.3 Knappe Beschreibung

1.4 Liste der allgemeinen Betriebsvorschriften und Bestimmungen (sowie deren Beschaffungsmöglichkeit)

Teil 2: Karten und Diagramme

2.1 Geographische Karten

2.1.1 Strecken

2.1.2 Markante Örtlichkeiten (Personen-, Rangier- und Güterbahnhöfe, Abzweigungen, Betriebswerke)

2.2 Streckendiagramm

Auf dem Diagramm anzugebende Informationen, ggf. durch Text ergänzt. Bei getrennten Diagrammen für Personen- und Güterbahnhöfe bzw. für Betriebswerke können die Informationen auf dem Streckendiagramm vereinfacht werden.

2.2.1 Angabe der Entfernung

2.2.2 Kennzeichnung der durchgehenden Gleise, Umgehungsgleise, Anschlussgleise und Schutzweichen/Schutzstrecken

2.2.3 Verbindungen zwischen durchgehenden Gleisen

2.2.4 Markante Örtlichkeiten (Personen-, Rangier- und Güterbahnhöfe, Abzweigungen, Betriebswerke)

2.2.5 Standorte und Bedeutungen aller ortsfesten Signale

2.3 Diagramme für Personen- und Güterbahnhöfe bzw. Betriebswerke (Gilt nur für interoperablen Verkehr)

Auf ortsspezifischen Diagrammen anzugebende Informationen, ggf. durch Text ergänzt

2.3.1 Name des Standorts

2.3.2 Identitätscode des Standorts

2.3.3 Art des Standorts (Personenbahnhof, Güterbahnhof, Rangierbahnhof, Betriebswerk)

2.3.4 Standorte und Bedeutungen aller ortsfesten Signale

2.3.5 Kennzeichnung und Plan der Gleise einschließlich Schutzweichen/Schutzstrecken

2.3.6 Kennzeichnung der Bahnsteige

2.3.7 Nutzlänge der Bahnsteige

2.3.8 Höhe der Bahnsteige

2.3.9 Kennzeichnung der Anschlussgleise

2.3.10 Länge der Anschlussgleise

2.3.11 Verfügbarkeit der Stromversorgung

2.3.12 Abstand zwischen Bahnsteigkante und Gleismittellinie, parallel zur Schienenoberkante

2.3.13 (Bei Personenbahnhöfen) Zugangsmöglichkeiten für Körperbehinderte

Teil 3: Spezifische Informationen zum Streckenabschnitt

3.1 Allgemeine Merkmale

3.1.1 Land

3.1.2 Identifizierungscode des Streckenabschnitts: Nationaler Code

3.1.3 1. Endpunkt des Streckenabschnitts

3.1.4 2. Endpunkt des Streckenabschnitts

3.1.5 Öffnungszeiten für den Verkehr (Uhrzeiten, Tage, Sonderregelung bei Feiertagen)

3.1.6 Streckenseitige Entfernungsangaben (Häufigkeit, Aussehen und Aufstellung)

3.1.7 Verkehrsart (gemischt, Reisende, Güter,...)

3.1.8 Zulässige Höchstgeschwindigkeit(en)

3.1.9 Geltende EU-Vorschriften oder nationale Vorschriften (sowie deren Beschaffungsmöglichkeit)

3.1.10 Spezifische lokale Betriebsanforderungen (einschließlich spezielle Qualifikationen des Personals)

3.1.11 Spezielle Einschränkungen für Gefahrguttransporte

3.1.12 Spezielle Einschränkungen für Ladungen

3.1.13 Muster des Formulars für zeitweilige Arbeiten (und dessen Beschaffungsmöglichkeit)

3.1.14 Angabe, dass ein Streckenabschnitt überlastet ist (Artikel 22 der Richtlinie 2001/14/EG )

3.2 Spezifische technische Daten

3.2.1 EG-Überprüfung in Bezug auf die TSI Infrastruktur

3.2.2 Datum der Inbetriebnahme als interoperable Strecke

3.2.3 Liste der möglichen Sonderfälle

3.2.4 Liste der möglichen spezifischen Abweichungen

3.2.5 Spurweite

3.2.6 Begrenzungslinie

3.2.7 Höchstzulässige Achslast

3.2.8 Höchstzulässige Last pro Längenmeter

3.2.9 Gleisbeanspruchung in Querrichtung

3.2.10 Gleisbeanspruchung in Längsrichtung

3.2.11 Mindestradius der Gleiskrümmungen

3.2.12 Prozentsatz der Steigungen

3.2.13 Ort der Steigungen

3.2.14 Bei Bremssystemen ohne Rad-/Schiene-Haftreibung: Höchstzulässige Bremskraft

3.2.15 Brücken

3.2.16 Viadukte

3.2.17 Tunnel

3.2.18 Anmerkungen

3.3 Teilsystem Energie

3.3.1 EG-Überprüfung in Bezug auf die TSI Energie

3.3.2 Datum der Inbetriebnahme als interoperable Strecke

3.3.3 Liste der möglichen Sonderfälle

3.3.4 Liste der möglichen spezifischen Abweichungen

3.3.5 Art des Stromversorgungssystems (z.B. keines, Fahrleitung, Stromschiene)

3.3.6 Frequenz des Stromversorgungssystems (z.B. AC, DC)

3.3.7 Mindestspannung

3.3.8 Höchstspannung

3.3.9 Beschränkungen hinsichtlich der Leistungsaufnahme für bestimmte elektrische Triebfahrzeuge

3.3.10 Beschränkungen hinsichtlich Mehrsystem-Triebfahrzeugen zur Trennung von der Fahrleitung (Position des Stromabnehmers)

3.3.11 Verfahren zur Stromisolierung

3.3.12 Fahrdrahthöhe

3.3.13 Zulässige Steigung des Fahrdrahts in Bezug auf das Gleis und Steigungsschwankung

3.3.14 Zugelassene Stromabnehmertypen

3.3.15 Statische Mindestkraft

3.3.16 Statische Höchstkraft

3.3.17 Standorte der Trennstrecken

3.3.18 Informationen zum Betrieb

3.3.19 Absenken der Stromabnehmer

3.3.20 Geltende Bestimmungen zur Rekuperationsbremsung

3.3.21 Höchstzulässige Bahnstromstärke

3.4 Teilsystem Zugsteuerung, Zugsicherung und Signalgebung

3.4.1 EG-Überprüfung in Bezug auf die TSI Zugsteuerung, Zugsicherung und Signalgebung

3.4.2 Datum der Inbetriebnahme als interoperable Strecke

3.4.3 Liste der möglichen Sonderfälle

3.4.4 Liste der möglichen spezifischen Abweichungen ERTMS/ETCS

3.4.5 Anwendungsstufe

3.4.6 Streckenseitige Zusatzfunktionen

3.4.7 Fahrzeugseitige Zusatzfunktionen

3.4.8 Nummer der Softwareversion

3.4.9 Datum der Inbetriebnahme dieser Version ERTMS/GSM-R Funk

3.4.10 Betriebliche Funktionen nach FRS

3.4.11 Versionsnummer

3.4.12 Datum der Inbetriebnahme dieser Version

Für ERTM/ETCS Level 1 mit Infill-Funktion

3.4.13 Bei Fahrzeugen erforderliche technische Umsetzung

Klasse B-System(e) für Zugsteuerung, Zugsicherung und Signalgebung

3.4.14 Nationale Vorschriften zum Betrieb der Klasse B-Systeme (und deren Beschaffungsmöglichkeit)

Streckensystem

3.4.15 Verantwortlicher Mitgliedstaat

3.4.16 Systemname

3.4.17 Nummer der Softwareversion

3.4.18 Datum der Inbetriebnahme dieser Version

3.4.19 Ende der Gültigkeitsdauer

3.4.20 Notwendigkeit, mehr als ein System gleichzeitig aktiv zu lassen

3.4.21 Fahrzeugsystem

Klasse B-Funksystem

3.4.22 Verantwortlicher Mitgliedstaat

3.4.23 Systemname

3.4.24 Versionsnummer

3.4.25 Datum der Inbetriebnahme dieser Version

3.4.26 Ende der Gültigkeitsdauer

3.4.27 Spezielle Bedingungen für das Umschalten zwischen den verschiedenen Klasse B-Systemen für Zugsteuerung, Zugsicherung und Signalgebung

3.4.28 Spezielle technische Bedingungen für das Umschalten zwischen den ERTMS/ETCS- und Klasse B-Systemen

3.4.29 Spezielle Bedingungen für das Umschalten zwischen den Funksystemen

Technisch gestörter Betrieb bei:

3.4.30 ERTM/ETCS

3.4.31 Klasse B-System für Zugsteuerung, Zugsicherung und Signalgebung

3.4.32 ERTM/GSM-R

3.4.33 Klasse B-Funksystem

3.4.34 Streckenseitigen Signalsystemen

Geschwindigkeitsbegrenzung in Verbindung mit der Bremsleistung

3.4.35 ERTM/ETCS

3.4.36 Klasse B-Systeme für Zugsteuerung, Zugsicherung und Signalgebung

Nationale Vorschriften zum Betrieb von Klasse B-Systemen

3.4.37 Nationale Vorschriften in Verbindung mit der Bremsleistung

3.4.38 Andere nationale Vorschriften, z.B. Daten gemäß UIC-Blatt 512 (8. Ausg. vom 1. Januar 1979 und den 2 Zusatzbestimmungen)

EMV-Anfälligkeit infrastrukturseitiger Komponenten für Zugsteuerung, Zugsicherung und Signalgebung

3.4.39 Nach den Europäischen Normen zu spezifizierende Anforderungen

3.4.40 Zulässigkeit für die Benutzung von Wirbelstrom-Bremsen

3.4.41 Zulässigkeit für die Benutzung von elektromagnetischen Bremsen

3.4.42 Anforderungen für technische Lösungen bei umgesetzten Abweichungen

3.5 Teilsystem Verkehrsbetrieb und Verkehrssteuerung

3.5.1 EG-Überprüfung in Bezug auf die TSI Verkehrsbetrieb und Verkehrssteuerung

3.5.2 Datum der Inbetriebnahme als interoperable Strecke

3.5.3 Liste der möglichen Sonderfälle

3.5.4 Liste der möglichen spezifischen Abweichungen

3.5.5 Sprache für die Kommunikation mit dem Personal des Infrastrukturbetreibers in sicherheitskritischen Situationen

3.5.6 Spezielle klimatische Bedingungen und entsprechende Einrichtungen

.

Sprach- und Kommunikationsniveau  Anlage E

Die mündliche Kommunikationsfähigkeit lässt sich in 5 Stufen unterteilen:

Stufe Beschreibung
5 - kann seine/ihre Sprechweise an jeden Gesprächspartner anpassen

- kann seine Meinung äußern

- kann verhandeln

- kann überzeugen

- kann Ratschläge erteilen

4 - kann völlig unvorhergesehene Situationen bewältigen

- kann Vermutungen äußern

- kann eine begründete Stellungnahme abgeben

3 - kann praktische Situationen mit unvorhergesehenen Elementen bewältigen

- kann beschreiben

- kann ein einfaches Gespräch führen

2 - kann einfache praktische Situationen bewältigen

- kann Fragen stellen

- kann Fragen beantworten

1 - kann auswendig gelernte Sätze sprechen

.

  Anlage F

Nicht verwendet

.

  Anlage G

Nicht verwendet

.

  Anlage H

Nicht verwendet

.

  Anlage I

Nicht verwendet

.

Mindestanforderungen an die berufliche Qualifikation von Zugbegleitern  Anlage J

1. Allgemeine Anforderungen

a) Diese Anlage, die in Verbindung mit den Punkten 4.6 und 4.7 zu lesen ist, enthält eine Liste von Elementen, die als relevant für die Aufgaben eines Zugbegleiters angesehen werden, wenn dieser auf dem TEN-Streckennetz verkehrt.

b) Der Begriff "berufliche Qualifikation" im Kontext dieser TSI bezieht sich auf die Punkte, die wichtig sind, um zu gewährleisten, dass das Betriebspersonal ausreichend geschult und in der Lage ist, seine einzelnen Teilaufgaben zu verstehen und ordnungsgemäß durchzuführen.

c) Für die durchzuführenden Aufgaben und die damit beauftragten Personen bestehen entsprechende Vorschriften und betriebliche Anweisungen. Die Aufgaben können dabei von jeder dazu zugelassenen qualifizierten Person durchgeführt werden, ohne auf ihren Namen, beruflichen Titel oder Dienstgrad Rücksicht zu nehmen, die in den Vorschriften und betrieblichen Anweisungen genannt oder von den jeweiligen Unternehmen benutzt werden.

d) Die dazu zugelassene qualifizierte Person muss hingegen alle die durchzuführende Aufgabe betreffenden Vorschriften und betrieblichen Anweisungen befolgen.

2. Fachkenntnis

Jede Zulassung erfordert den erfolgreichen Abschluss einer erstmaligen Prüfung und Bestimmungen zur laufenden Beurteilung und Schulung wie in Punkt 4.6 beschrieben.

2.1 Allgemeine Kenntnisse

a) Allgemeine Grundsätze des für die betreffende Aufgabe relevanten Sicherheitsmanagements im Eisenbahnsystem einschließlich der Schnittstellen zu anderen Teilsystemen

b) Allgemeine Bedingungen, die für die Sicherheit der Reisenden oder Güter sowie die Sicherheit anderer Personen auf oder in der Nähe der Eisenbahngleise relevant sind

c) Arbeitsmedizinische Anforderungen am Arbeitsplatz

d) Allgemeine Sicherheitsgrundsätze des Eisenbahnsystems

e) Persönliche Sicherheit, einschließlich Verlassen des Zugs auf freier Strecke

2.2 Kenntnis der betrieblichen Verfahren und Sicherheitssysteme auf der befahrenen Infrastruktur

a) Betriebliche Anweisungen und Sicherheitsvorschriften

b) Teilsystem Zugsteuerung, Zugsicherung und Signalgebung

c) Kommunikationsprotokoll und formal festgelegtes Meldungsverfahren einschließlich Anwendung der Kommunikationsausrüstung.

2.3 Kenntnis der Fahrzeuge

a) Innenausrüstung von Reisezugwagen

b) Reparatur von kleineren Störungen im Bereich der Fahrgasträume der Fahrzeuge nach den Anforderungen des Eisenbahnverkehrsunternehmens

2.4 Streckenkenntnis

a) Betriebliche Regelungen (wie die Art der Zugabfertigung) an einzelnen Orten (Signalisierung, Bahnhofsausrüstung usw.)

b) Bahnhöfe, an denen Reisende aus- und einsteigen können

c) örtliche Betriebs- und Notfallvorkehrungen, die spezifisch für bestimmte Streckenabschnitte sind

3. Fähigkeit, die Kenntnisse in der Praxis anzuwenden

a) Überprüfungen vor der Abfahrt einschließlich Bremsprüfung und Überprüfung der Türen auf einwandfreies Schließen

b) Verfahren bei der Abfahrt

c) Kommunikation mit den Reisenden, insbesondere bei Ereignissen, bei denen deren Sicherheit betroffen ist

d) Gestörter Betrieb

e) Beurteilung von Störungen im Bereich der Fahrgasträume und Treffen von Maßnahmen nach den geltenden Vorschriften und betrieblichen Anweisungen

f) Maßnahmen zur Sicherung und Warnung nach den geltenden Vorschriften und betrieblichen Anweisungen oder zur Unterstützung des Triebfahrzeugführers

g) Evakuierung von Zügen und Maßnahmen zur Sicherheit der Reisenden, insbesondere wenn sich diese auf oder in der Nähe der Strecke aufhalten müssen

h) Kommunikation mit dem streckenseitigen Personal des Infrastrukturbetreibers bei der Unterstützung des Triebfahrzeugführers oder bei der Evakuierung eines Zugs

i) Berichterstattung über ungewöhnliche Ereignisse auf der Fahrt, zum Zustand der Fahrzeuge und zur Sicherheit der Reisenden. Dieser Bericht ist ggf. schriftlich und in der vom Eisenbahnverkehrsunternehmen gewählten Sprache zu erstellen.

.

  Anlage K

Nicht verwendet

.

Mindestanforderungen an die berufliche Qualifikation von Zugvorbereitern  Anlage L

1. Allgemeine Anforderungen

Diese Anlage, die in Verbindung mit Punkt 4.6 zu lesen ist, enthält eine Liste von Elementen, die als relevant für die Aufgabe, den Zug vorzubereiten, angesehen werden, wenn dieser auf dem TEN-Streckennetz verkehrt.

a) Der Begriff "berufliche Qualifikation" im Kontext dieser TSI bezieht sich auf die Punkte, die wichtig sind, um zu gewährleisten, dass das Betriebspersonal ausreichend geschult und in der Lage ist, seine einzelnen Teilaufgaben zu verstehen und ordnungsgemäß durchzuführen.

b) Für die durchzuführenden Aufgaben und die damit beauftragten Personen bestehen entsprechende Vorschriften und betriebliche Anweisungen. Die Aufgaben können dabei von jeder dazu zugelassenen qualifizierten Person durchgeführt werden, ohne auf ihren Namen, beruflichen Titel oder Dienstgrad Rücksicht zu nehmen, die in den Vorschriften und betrieblichen Anweisungen genannt oder von den jeweiligen Unternehmen benutzt werden.

c) Die dazu zugelassene qualifizierte Person muss alle die durchzuführende Aufgabe betreffenden Vorschriften und betrieblichen Anweisungen befolgen.

2. Fachkenntnis

Jede Zulassung erfordert den erfolgreichen Abschluss einer erstmaligen Prüfung und Bestimmungen zur laufenden Beurteilung und Schulung wie in Punkt 4.6 beschrieben.

2.1. Allgemeine Fachkenntnisse

a) Allgemeine Grundsätze des für die betreffende Aufgabe relevanten Sicherheitsmanagements im Eisenbahnsystem einschließlich der Schnittstellen zu anderen Teilsystemen

b) Allgemeine Bedingungen für die Sicherheit der Reisenden und/oder Güter einschließlich Gefahrguttransporten und außergewöhnlichen Ladungen

c) Arbeitsmedizinische Anforderungen am Arbeitsplatz

d) Allgemeine Sicherheitsgrundsätze des Eisenbahnsystems

e) Persönliche Sicherheit, einschließlich Verlassen des Zugs auf freier Strecke

f) Kommunikationsprotokoll und formal festgelegtes Meldungsverfahren einschließlich Anwendung der Kommunikationsausrüstung.

2.2. Kenntnis der betrieblichen Verfahren und Sicherheitssysteme auf der befahrenen Infrastruktur

a) Arbeiten auf Zügen bei Normalbetrieb, bei gestörtem Betrieb und in Notsituationen

b) betriebliche Verfahren an einzelnen Standorten (Signalisierung, Ausrüstung von Bahnhöfen/Betriebshöfen/Güterbahnhöfen) und Sicherheitsvorschriften

c) Örtliche Betriebseinrichtungen.

2.3. Kenntnis der Zugausrüstung

a) Zweck und Anwendung der Ausrüstung von Güter- und Reisezugwagen

b) Bestimmung und Vorbereitung von technischen Inspektionen

3. Fähigkeit, die Kenntnisse in der Praxis anzuwenden

a) Anwendung der Vorschriften zur Zugbildung, Bremsung, Ladungssicherung usw. zur Gewährleistung der Abfahrbereitschaft des Zuges

b) Kenntnis der Bedeutung der Anschriften und Zeichen an den Wagen

c) Verfahren zur Bestimmung und Bereitstellung von Zugdaten

d) Kommunikation mit dem Zugpersonal

e) Kommunikation mit dem Personal, das Zugfahrten zulässt und disponiert.

f) Gestörter Betrieb, insbesondere hinsichtlich Zugvorbereitung

g) Schutz- und Warnmaßnahmen nach den geltenden Vorschriften und Bestimmungen oder örtlichen Anordnungen am Standort

h) Maßnahmen bei gefährlichen Unregelmäßigkeiten in Verbindung mit Gefahrguttransporten (soweit zutreffend).

.

  Anlage M

Nicht verwendet

.

  Anlage N

Nicht verwendet

.

  Anlage O

Nicht verwendet

.

  Anlage P

Teil "0" - Fahrzeugkennzeichnung

Allgemeine Anmerkungen

1. In dieser Anlage sind die Kennnummern und zugehörigen Kennzeichnungen beschrieben, die sichtbar an den Fahrzeugen angebracht werden müssen, um diese beim Betrieb eindeutig identifizieren zu können. Hingegen sind andere Nummern und Kennzeichnungen am Fahrzeug, die am Wagenkasten oder an den Hauptkomponenten des Fahrzeugs bei dessen Bau eingraviert oder auf andere Weise dauerhaft daran angebracht sind, nicht in dieser Anlage behandelt.

2. Die Übereinstimmung der Kennnummern und der zugehörigen Kennzeichnungen mit den Angaben in dieser Anlage ist nicht verbindlich vorgeschrieben für

Standardnummer und damit verbundene Abkürzungen

Jedes Eisenbahnfahrzeug erhält eine 12-stellige Nummer (sog. Standardnummer) mit folgender Struktur:

Fahrzeuggruppe Fahrzeugtyp und Interoperabilitätseignung
[2 Ziffern]
Land, in dem das Fahrzeug registriert ist
[2 Ziffern]
Technische Merkmale
[4 Ziffern]
Seriennummer
[3 Ziffern]
Prüfziffer
[1 Ziffern]
Güterwagen 00 bis 09
10 bis 19
20 bis 29
30 bis 39
40 bis 49
80 bis 89
[Details in Teil 6]
01 bis 99
[Details in
Anlage P.4]
0000 bis 9999
[Details in Teil 9]
001 bis 999 0 bis 9
[Details in Teil 3]
Reisezugwagen ohne Eigenantrieb 50 bis 59
60 bis 69
70 bis 79
[Details in Teil 7]
0000 bis 9999
[Details in Teil 10]
001 bis 999
Triebfahrzeuge 90 bis 99
[Details in Teil 8]
0000001 bis 8999999
[Die Bedeutung dieser Ziffern wird von den Mitgliedstaaten festgelegt, ggf. durch bilaterale oder multilaterale Vereinbarungen]
Sonderfahrzeuge 9000 bis 9999
[Details in Teil 11]
001 bis 999

In einem gegebenen Land sind die 7 Ziffern der technischen Merkmale und die Seriennummer ausreichend zur eindeutigen Identifizierung eines Fahrzeugs in einer Gruppe von Güterwagen, Reisezugwagen ohne Eigenantrieb, Triebfahrzeugen 2 und Sonderfahrzeugen 3

Diese Nummer wird durch alphabetische Kennzeichnungen ergänzt:

Die technischen Daten, Codes und Abkürzungen werden von einer oder mehreren Stellen verwaltet (nachfolgend als "zentrale Stelle" bezeichnet), die von der ERa in Zusammenarbeit mit der OTIF und der OSJD bestimmt wird.

Zuweisung der Nummern

Die Vorschriften zur Verwaltung der Nummern werden von der ERa im Rahmen ihrer Tätigkeit Nr. 15 gemäß ihrem Arbeitsprogramm 2005 vorgeschlagen.

Teil 1 - Fahrzeughalterkennzeichnung

Definition der Fahrzeughalterkennzeichnung (VKM)

Die Fahrzeughalterkennzeichnung (VKM, Vehicle Keeper Marking) ist ein alphabetischer Code aus 2 bis 5 Buchstaben 5. Eine VKM muss an jedem Eisenbahnfahrzeug in der Nähe der Fahrzeugnummer angebracht werden. Die VKM drückt aus, dass der Halter des Fahrzeugs im Fahrzeugregister eingetragen ist.

Die VKM wird in allen von dieser TSI betroffenen Ländern und in allen Ländern, die eine Vereinbarung abgeschlossen haben, nach der das System der Fahrzeugnummerierung und der Fahrzeughalterkennzeichnung nach dieser TSI übernommen wird, nur einmal vergeben und ist damit eindeutig

Format der Fahrzeughalterkennzeichnung

Die VKM ist die Darstellung des vollen Namens des Fahrzeughalters oder einer Abkürzung davon, wenn möglich in einer erkennbaren Ausführung. Dazu können alle 26 Buchstaben des lateinischen Alphabets verwendet werden. Die Buchstaben der VKM müssen Großbuchstaben sein. Buchstaben, die nicht die ersten Buchstaben in den Wörtern des Fahrzeughalternamens darstellen, können klein geschrieben werden. Die Schreibweise wird nicht zur Eindeutigkeit der Kennzeichnung herangezogen.

Die Buchstaben können diakritische Zeichen enthalten 6 Bei diesen Buchstaben verwendete diakritische Zeichen werden bei der Prüfung auf Eindeutigkeit der Kennzeichnung ignoriert.

Bei Fahrzeugen von Haltern in einem Land, in dem keine lateinischen Buchstaben benutzt werden, kann hinter der VKM eine Übersetzung in landesüblicher Schrift - durch einen Schrägstrich (/) getrennt - hinzugefügt werden. Diese VKM- Übersetzung wird bei der Datenverarbeitung nicht berücksichtigt.

Ausnahmen für die Verwendung der Fahrzeughalterkennzeichnung

Die Mitgliedstaatenkönnen beschließen, die nachfolgenden Ausnahmeregelungen anzuwenden.

Eine VKM ist nicht erforderlich bei Fahrzeugen, deren Nummerierungssystem nicht dieser Anlage entspricht (siehe Teil 0, Punkt 2). Hingegen müssen angemessene Informationen über die Identität des Fahrzeughalters an die Organisationen vermittelt werden, die bei deren Verkehr auf Streckennetzen beteiligt sind, für die diese TSI gilt.

Wenn der Name und die Anschrift des Halters vollständig auf dem Fahrzeug angegeben sind, ist keine VKM erforderlich bei

Für Lokomotiven, Triebzüge und nur im Inlandsverkehr eingesetzten Reisezugwagen wird keine VKM benötigt, wenn

Wenn ein Firmenlogo zusätzlich zu einer VKM angebracht ist, hat nur die VKM Gültigkeit, während das Logo unberücksichtigt bleibt.

Bestimmungen zur Zuweisung von Fahrzeughalterkennzeichnungen

Einem Fahrzeughalter können mehr als eine VKM zugewiesen werden, wenn

Eine einheitliche VKM kann für eine Gruppe von Unternehmen vergeben werden,

VKM-Register und Zuweisungsverfahren

Das VKM-Register ist öffentlich und wird in Echtzeit aktualisiert.

Ein VKM-Antrag wird bei der zuständigen Landesbehörde des Antragstellers aufgenommen und an die zentrale Stelle weitergeleitet. Eine VKM darf erst nach deren Veröffentlichung durch die zentrale Stelle verwendet werden.

Der VKM-Inhaber muss der zuständigen Landesbehörde das Ende der Benutzung seiner VKM mitteilen, wonach die zuständige Landesbehörde diese Information an die zentrale Stelle weitergibt. Daraufhin wird die VKM zurückgenommen, sobald der Halter nachgewiesen hat, dass die Kennzeichnung an allen betreffenden Fahrzeugen geändert wurde. Sie wird 10 Jahre lang nicht wieder vergeben, außer an den früheren Halter oder auf dessen Antrag hin an einen anderen Halter.

Eine VKM kann auf einen anderen Halter übertragen werden, der Rechtsnachfolger des bisherigen Halters ist. Eine VKM bleibt auch gültig, wenn der Halter seinen Namen so verändert, dass er keine Ähnlichkeit mehr mit der VKM hat.

Die erste VKM-Liste wird anhand der Abkürzungen der bereits bestehenden Eisenbahngesellschaften erstellt.

Nach dem Inkrafttreten dieser TSI wird allen neu gebauten Güterwagen eine VKM zugeteilt. Bereits bestehende Güterwagen müssen bis 31. Dezember 2013 mit einer vorschriftsmäßigen VKM versehen werden. Im Fall von Unstimmigkeiten zwischen der am Fahrzeug angebrachten VKM und den im nationalen Einstellungsregister eingetragenen Daten hat die Eintragung im nationalen Einstellungsregister Vorrang.

Teil 2 - Kennzeichnung der Wagen mit ihrer Nummer und den entsprechenden Kennbuchstaben

Allgemeine Bestimmungen zur äußeren Kennzeichnung

Die zur Kennzeichnung verwendeten Großbuchstaben und Ziffern müssen eine Zeichenhöhe von mindestens 80 mm aufweisen und in serifenlosen Schriftzeichen in Korrespondenzqualität ausgeführt sein. Eine geringere Zeichenhöhe ist nur dann zulässig, wenn die Kennzeichnung nur an den Längsträgern angebracht werden kann.

Die Kennzeichnung darf höchstens 2 Meter über Schienenoberkante angebracht werden.

Güterwagen

Die Kennzeichnung ist nach folgenden Vorgaben am Wagenkasten anzubringen:

23 TEN 31 TEN 33 TEN 43   (In diesem Fall ohne VKM die vollständige Angabe des Halters mit Namen und Anschrift auf dem Fahrzeug)
80 D-RFC 80 D-DB 84 NL-ACTS 87 F
7369 553-4 0691 235-2 4796 100-8 4273 361-3
Zcs   Tanoos   Slpss   Laeks

Bei Wagen, die keine Fläche aufweisen, die für diese Anordnung breit genug ist (was insbesondere bei Flachwagen der Fall sein kann), muss die Kennzeichnung wie folgt angebracht werden:

0187 3320 644-7
TEN F-SNCF Ks

Wenn ein oder mehrere Buchstaben mit nationaler Bedeutung am Güterwagen angebracht sind, muss diese nationale Kennzeichnung hinter der internationalen Buchstabenkennzeichnung angebracht und durch einen Trennstrich von ihr getrennt sein.

Personenwagen und beförderte Reisezugwagen

Die Nummer ist auf jeder Seitenwand des Fahrzeugs wie folgt anzubringen:

F-SNCF 61 87 20 - 72 021 - 7
    B10 tu

Die Kennzeichnung des Landes, in dem das Fahrzeug registriert ist, und die technischen Daten müssen direkt vor, hinter oder unter den 12 Ziffern der Fahrzeugnummer angebracht sein.

Bei Personenwagen mit Führerraum muss die Nummer auch im Führerraum angebracht sein.

Lokomotiven, Triebfahrzeuge und Sonderfahrzeuge

Die 12-stellige Standardnummer muss auf jeder Seitenwand eines im internationalen Verkehr eingesetzten Triebfahrzeugs wie folgt angebracht sein:

91 88 0001323-0

Die 12-stellige Standardnummer muss auch in jedem Führerraum des Triebfahrzeugs angebracht sein.

Der Halter kann in Buchstaben, die größer sind als die Ziffern der Standardnummer, eine eigene Kennnummer anbringen (die i. A. aus einer Seriennummer und einer alphabetischen Ergänzung besteht), wenn er dies für den Betrieb als nützlich erachtet. Die Stelle zum Anbringen für diese Kennzeichnung bleibt dem Halter überlassen.

Beispiele: SP 42037 ES 64 F4-099 88-1323 473011
  92 51 0042037-9 94 80 0189 999-6 91 88 0001323-0 92 87 473011-0 94 79 2 642 185-5

Diese Bestimmungen können beim Inkrafttreten dieser TSI durch bilaterale Vereinbarungen zu bestehenden Fahrzeugen geändert und einer spezifischen Stelle zugewiesen werden, sofern keine Verwechslungsgefahr zwischen den auf den betreffenden Streckennetzen verkehrenden Fahrzeugen besteht. Diese Ausnahmeregelung gilt für einen Zeitraum, dessen Dauer von den zuständigen Landesbehörden festgelegt wird.

Die Landesbehörden können vorschreiben, dass neben der 12-stelligen Standardnummer auch der alphabetische Ländercode und die VKM zu vermerken sind.

Teil 3 - Verbindliches Verfahren zum Bestimmen der Prüfziffer (12. Ziffer)

Die Prüfziffer ist wie folgt zu bestimmen:

Beispiele

1 - Grundnummer: 3 3 8 4 4 7 9 6 1 0 0
  Multiplikationsfaktor: 2 1 2 1 2 1 2 1 2 1 2
    ____________________________________________________________
    6 3 16 4 8 7 18 6 2 0 0

Summenbildung: 6 + 3 + 1 + 6 + 4 + 8 + 7 + 1 + 8 + 6 + 2 + 0 + 0 = 52

Die Einerstelle dieser Summe ist 2.

Demnach ist die Prüfziffer 8, worauf die Grundnummer zur Registriernummer 33 84 4796 100-8 vervollständigt wird.

2 - Grundnummer: 3 1 5 1 3 3 2 0 1 9 8
  Multiplikationsfaktor: 2 1 2 1 2 1 2 1 2 1 2
    ____________________________________________________________
    6 1 10 1 6 3 4 0 2 9 16

Summenbildung: 6 + 1 + 1 + 0 + 1 + 6 + 3 + 4 + 0 + 2 + 9 + 1 + 6 = 40

Die Einerstelle dieser Summe ist 0.

Demnach ist die Prüfziffer 0, worauf die Grundnummer zur Registriernummer 31 51 3320 198-0 vervollständigt wird.

Teil 4 - Ländercodes der Staaten, in denen die Fahrzeuge registriert werden (3. und 4. Ziffer und Abkürzung)

Die Angaben zu Drittstaaten dienen allein Informationszwecken

Staat Buchstabencode1 Zifferncode Eisenbahngesellschaft in eckigen Klammern in Teil 6 und Teil 72
Albanien AL 41 HSh
Algerien DZ 92 SNTF
Armenien AM3 58 ARM
Österreich A 81 ÖBB
Aserbaidschan AZ 57 AZ
Belarus BY 21 BC
Belgien B 88 SNCB/NMBS
Bosnien und Herzegowina BIH 44 ZRS
50 ZFBH
Bulgarien BG 52 BDZ, SRIC
China RC 33 KZD
Kroatien HR 78 HZ
Kuba CU3 40 FC
Zypern CY
Tschechische Republik CZ 54 D
Dänemark DK 86 DSB, BS
Ägypten ET 90 ENR
Estland EST 26 EVR
Finnland FIN 10 VR, RHK
Frankreich F 87 SNCF, RFF
Georgien GE 28 GR
Deutschland D 80 DB, AAE4
Griechenland GR 73 CH
Ungarn H 55 MÄV, GySEV/ROeEE4
Iran IR 96 RAI
Irak IRQ3 99 IRR
Irland IRL 60 CIE
Israel IL 95 IR
Italien I 83 FS, FNME4
Japan J 42 EJRC
Kasachstan KZ 27 KZH
Kirgistan KS 59 KRG
Lettland LV 25 LDZ
Libanon RL 98 CEL
Liechtenstein LIE3
Litauen LT 24 LG
Luxemburg L 82 CFL
Mazedonien (ehem. jugoslawische Republik) MK 65 CFa RYM (MZ)
Malta M
Moldau MD3 23 CFM
Monaco MC
Mongolei MGL 31 MTZ
Marokko MA 93 ONCFM
Niederlande NL 84 NS
Nordkorea PRK3 30 ZC
Norwegen N 76 NSB, JBV
Polen PL 51 PKP
Portugal P 94 CP, REFER
Rumänien RO 53 CFR
Russland RUS 20 RZD
Serbien-Montenegro SCG 72 JZ
Slowakei SK 56 ZSSK, ZSR
Slowenien SLO 79 SZ
Republik Korea ROK 61 KNR
Spanien E 71 RENFE
Schweden S 74 GC, BV
Schweiz CH 85 SBB/CFF/FFS, BLS4
Syrien SYR 97 CFS
Tadschikistan TJ 66 TZD
Tunesien TN 91 SNCFT
Türkei TR 75 TCDD
Turkmenistan TM 67 TRK
Ukraine UA 22 UZ
Vereinigtes Königreich GB 70 BR
Usbekistan UZ 29 UTI
Vietnam VN3 32 DSVN
1) Nach dem alphabetischen Codiersystem in Anhang 4 des Abkommens von 1949 und Artikel 45 Absatz 4 des Abkommens von 1968 zum Straßenverkehr.

2) Unternehmen, die zum Zeitpunkt des Inkrafttretens Mitglieder der UIC oder OSJD waren und die angegebenen Codes als Ländercodes verwendeten

3) Codes müssen noch bestätigt werden.

4) Bis die Bestimmungen nach Punkt 3 der Allgemeinen Anmerkungen in Kraft treten, können diese Unternehmen die Codes 43 (GySEV/ROeEE), 63 (BLS), 64 (FNME), 68 (AAE) verwenden. Der Zeitraum für die Aktualisierung wird anschließend von den betroffenen Mitgliedstaaten gemeinsam festgelegt.


weiter .

umwelt-online - Demo-Version


(Stand: 19.08.2020)

Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)

(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)

Preise & Bestellung

Die Zugangskennung wird kurzfristig übermittelt

? Fragen ?
Abonnentenzugang/Volltextversion
