Die Kommission der Europäischen Gemeinschaften -

gestützt auf den Vertrag zur Gründung der Europäischen Gemeinschaft,

gestützt auf die Verordnung (EG) Nr. 78/2009 des Europäischen Parlaments und des Rates zum Schutz von Fußgängern und anderen ungeschützten Verkehrsteilnehmern ¹⁾ sowie zur Änderung der Richtlinie 2007/46/EG und zur Aufhebung der Richtlinien 2003/102/EG und 2005/66/EG, insbesondere auf Artikel 4 Absatz 6,

in Erwägung nachstehender Grunde:

(1) Die Verordnung (EG) Nr. 78/2009 ist einer der Einzelrechtsakte im Rahmen des Typgenehmigungsverfahrens gemäß der Richtlinie 2007/46/EG des Europäischen Parlaments und des Rates vom 5. September 2007 zur Schaffung eines Rahmens für die Genehmigung von Kraftfahrzeugen und Kraftfahrzeuganhängern sowie von Systemen, Bauteilen und selbstständigen technischen Einheiten für diese Fahrzeuge ("Rahmenrichtlinie") ²⁾.

(2) Die Verordnung (EG) Nr. 78/2009 legt in Form von Prüfungen und Grenzwerten für die Typgenehmigung von Fahrzeugen sowie die Typgenehmigung von Frontschutzsystemen als selbstständige technische Einheiten grundlegende Anforderungen an den Schutz von Fußgängern und anderen ungeschützten Verkehrsteilnehmern fest.

(3) Grundlage der in der Verordnung (EG) Nr. 78/2009 beschriebenen Prüfungen sind die Anforderungen der Richtlinie 2003/102/EG des Europäischen Parlaments und des Rates vom 17. November 2003 zum Schutz von Fußgängern und anderen ungeschützten Verkehrsteilnehmern vor und bei Kollisionen mit Kraftfahrzeugen und zur Änderung der Richtlinie 70/156/EWG des Rates ³⁾ sowie die Anforderungen der Richtlinie 2005/66/EG des Europäischen Parlaments und des Rates vom 26. Oktober 2005 über die Verwendung von Frontschutzsystemen an Fahrzeugen und zur Änderung der Richtlinie 70/156/EWG des Rates ⁴⁾.

(4) Eine Studie ⁵⁾ zu den Spezifikationen gewisser Bestimmungen der Richtlinie 2003/102/EG ergab, dass Änderungen notwendig sind.

(5) Die technischen Vorschriften, die zur Durchführung der Verordnung (EG) Nr. 78/2009 notwendig sind, sollten sich auf die Entscheidung 2004/90/EG der Kommission vom 23. Dezember 2003 über die technischen Vorschriften zur Ausführung von Artikel 3 der Richtlinie 2003/102/EG des Europäischen Parlaments und des Rates zum Schutz von Fußgängern und anderen ungeschützten Verkehrsteilnehmern vor und bei Kollisionen mit Kraftfahrzeugen und zur Änderung der Richtlinie 70/156/EWG ⁶⁾ sowie die Entscheidung 2006/368/EG der Kommission vom 20. März 2006 über die ausführlichen technischen Vorschriften für die Durchführung der in der Richtlinie 2005/66/EG des Europäischen Parlaments und des Rates über die Verwendung von Frontschutzsystemen an Kraftfahrzeugen ⁷⁾ genannten Prüfungen stützen.

(6) Die Maßnahmen dieser Verordnung stehen im Einklang mit der Stellungnahme des Technischen Ausschusses "Kraftfahrzeuge"

-hat folgende Verordnung erlassen:

Artikel 1

Mit dieser Verordnung werden die technischen Vorschriften für die Durchführung der Prüfungen und der Bestimmungen in Anhang I der Verordnung (EG) Nr. 78/2009 festgelegt.

Artikel 2

Die Prüfungen gemäß Anhang I der Verordnung (EG) Nr. 78/2009 sind im Einklang mit dem Anhang dieser Verordnung durchzuführen.

Artikel 3

Wenn bei den Prüfungen zur Typgenehmigung eines mit einem Frontschutzsystem ausgestatteten Fahrzeugs oder zur Typgenehmigung solcher Systeme als selbständige technische Einheit das zu prüfende Frontschutzsystem für mehr als einen Fahrzeugtyp bestimmt ist, so durchläuft dieses System für jeden Fahrzeugtyp, für den es bestimmt ist, ein separates Typgenehmigungsverfahren.

Die Prüfstelle kann jedoch auf zusätzliche Prüfungen verzichten, wenn sie die entsprechenden Fahrzeugtypen oder Frontschutzsysteme als hinreichend ähnlich betrachtet.

Artikel 4

Diese Verordnung tritt am zwanzigsten Tag nach ihrer Veröffentlichung im Amtsblatt der Europäischen Union in Kraft.

.

Teil I
Allgemeine Anforderungen und Begriffsbestimmungen

1. Allgemeines

Vor der Durchführung der in diesem Teil beschriebenen Messungen ist das Fahrzeug in seine normale Fahrstellung zu bringen.

Ist das Fahrzeug mit einer Kühlerfigur oder einer sonstigen Struktur ausgestattet, die sich bei einer Belastung von höchstens 100 N zurückbiegt oder einzieht, so muss diese Belastung vor und/oder während der Messungen ausgeübt werden.

Alle Fahrzeugbauteile außer Federungselementen und dem Fußgängerschutz dienenden aktiven Bauteilen, die ihre Form oder Lage verändern könnten, sind in ihre Verstauposition zu versetzen.

2. Begriffsbestimmungen

Im Sinne dieses Anhangs gelten folgende Begriffsbestimmungen:

2.1 "Höhe der Fronthaubenvorderkante" für eines der Längsprofile eines Fahrzeugs bezeichnet den senkrechten Abstand zwischen der Standfläche und der Bezugslinie der Fronthaubenvorderkante an diesem Punkt.

2.2 "Bezugslinie der Fronthaubenvorderkante" bezeichnet die geometrische Verbindungslinie der Berührungspunkte zwischen dem vorderen Teil der Fronthaubenoberfläche und einem 1.000 mm langen geraden Kantenlineal, das parallel zur senkrechten Längsebene gehalten und um 50° nach hinten geneigt quer über die Frontfläche des Fahrzeugs geführt wird und dabei ständigen Kontakt mit der Fronthaubenvorderkante hält, während sich sein unteres Ende 600 mm über der Fahrbahn befindet (s. Abb. 16).

Bei Fahrzeugen, deren Fronthaube um 50° geneigt ist, so dass sie von dem Kantenlineal nicht in einem Punkt, sondern in mehreren Punkten oder linear berührt wird, ist die Bezugslinie mit einem um 40° nach hinten geneigten Kantenlineal zu bestimmen.

Bei Fahrzeugen, deren Frontfläche so geformt ist, dass das untere Ende des Kantenlineals zuerst mit dem Fahrzeug in Berührung kommt, sind diese Berührungspunkte an der betreffenden seitlichen Position als Bezugslinie der Fronthaubenvorderkante zu werten.

Bei Fahrzeugen, deren Frontfläche so geformt ist, dass das obere Ende des Kantenlineals zuerst mit dem Fahrzeug in Berührung kommt, ist die 1.000-mm-Abwickellinie an der betreffenden seitlichen Position als Bezugslinie der Fronthaubenvorderkante zu betrachten.

Wird bei diesem Verfahren die Oberkante des Stoßfängers von dem Kantenlineal berührt, ist auch sie als Fronthaubenvorderkante zu betrachten.

2.3 "Hintere Fronthauben-Bezugslinie" bezeichnet die Ortslinie der hintersten Berührungspunkte zwischen einer Kugel mit 165 mm Durchmesser, die unter ständiger Berührung der Windschutzscheibe quer über die Fronthaube geführt wird, und der Fronthaubenoberseite (siehe Abbildung 1). Für diesen Vorgang werden die Scheibenwischerarme und -blätter entfernt.

Beträgt die Abwickelentfernung der hinteren Fronthauben-Bezugslinie mehr als 2.100 mm, gilt als hintere Fronthauben-Bezugslinie die Ortslinie der 2.100 mm-Abwickelentfernung. Schneiden sich die hintere Fronthauben-Bezugslinie und die seitliche Fronthauben-Bezugslinie nicht, wird die hintere Fronthauben-Bezugslinie wie unter Nummer 2.17 beschrieben neu bestimmt.

2.4 "Stoßfängervorsprung" für eines der Längsprofile eines Fahrzeugs bezeichnet die in einer senkrechten Längsebene gemessene waagrechte Entfernung zwischen der oberen Stoßfänger-Bezugslinie und der Bezugslinie der Fronthaubenvorderkante.

2.5 Als "Mittelpunkt des Knies" gilt der Punkt, um den die effektive Beugung des Knies erfolgt.

2.6 "Stoßfängerecke" bezeichnet den Punkt, in dem eine senkrechte Ebene, die mit der senkrechten Längsebene des Fahrzeugs einen Winkel von 60° bildet, die Außenfläche des Stoßfängers berührt (siehe Abbildung 2).

2.7 "Ecke des Frontschutzsystems" bezeichnet den Punkt, in dem eine senkrechte Ebene, die mit der senkrechten Längsebene des Fahrzeugs einen Winkel von 60° bildet, die Außenfläche des Frontschutzsystems berührt (siehe Abbildung 3).

2.8 "Vorderkante der Ecke des Frontschutzsystems" bezeichnet den Punkt, in dem eine senkrechte Ebene, die mit der senkrechten Längsebene des Fahrzeugs einen Winkel von 45°bildet, die Außenfläche des Frontschutzsystems berührt. Die Unterkante der Tangentialebene liegt auf einer Höhe von 600 mm oder 200 mm unter dem höchsten Teil des Frontschutzsystems, je nachdem, welcher Wert höher ist.

2.9 "Eckbezugspunkt` bezeichnet den Schnittpunkt der vorderen Fronthauben-Bezugslinie mit der seitlichen Bezugslinie (siehe Abbildung 4).

2.10 "Wesentliche Außenabmessungen der Fahrzeugfront` bezeichnet die festen Punkte am Prüfgestell, die alle Punkte am Fahrzeug repräsentieren, an denen das Frontschutzsystem bei der Prüfung Kräfte auf das Fahrzeug ausüben würde.

2.11 "Oberschenkel" bezeichnet alle Komponenten oder Teile (einschließlich der Schaumstoffummantelung, der Haut, des Dämpfers, der Messgeräte und der für die Katapultierung am Prüfkörper angebrachten Halterungen, Rollen usw.) soweit sie sich oberhalb des Mittelpunkts des Knies befinden.

2.12 "Vorsprung des Frontschutzsystems" bezeichnet den waagrechten Abstand zwischen der oberen Frontschutzsystem-Bezugslinie und einem beliebigen Punkt auf dem Frontschutzsystem. Dieser Abstand ist in jedem Punkt in einer senkrechten Ebene parallel zur Längsmittenebene des Fahrzeugs zu messen.

2.13 "Frontschutzsystem-Vorderkante" bezeichnet die äußere Struktur des oberen Teils des Frontschutzsystems ohne die Fronthaube und die Kotflügel des Fahrzeugs, die oberen und seitlichen Scheinwerfereinfassungen und sonstige Anbauteile wie Schutzgitter nur für die Scheinwerfer.

2.14 "Höhe der Frontschutzsystem-Vorderkante" für eines der Längsprofile des Frontschutzsystems bezeichnet den in normaler Fahrstellung des Fahrzeugs gemessenen senkrechten Abstand zwischen der Standflächen-Bezugsebene und der Bezugslinie der Frontschutzsystem-Vorderkante in diesem Profil.

2.15 "Bezugslinie der Frontschutzsystem-Vorderkante" bezeichnet die Ortslinie der Berührungspunkte zwischen der Vorderfläche des Frontschutzsystems und einem 1 000 mm langen geraden Kantenlineal, das parallel zur senkrechten Längsebene des Fahrzeugs gehalten, um 50° nach hinten geneigt und mit 600 mm Abstand zwischen dem unteren Ende und der Standfläche an der Frontschutzsystem-Vorderkante entlanggeführt wird und dabei ständigen Kontakt mit der Frontschutzsystem-Vorderkante hält. Bei Frontschutzsystemen, deren Oberfläche in wesentlichen Teilen um 50° geneigt ist, so dass sie von dem Kantenlineal nicht in einem Punkt, sondern in mehreren Punkten oder linear berührt wird, ist die Bezugslinie mit einem um 40° nach hinten geneigten Kantenlineal zu bestimmen. Ist das Frontschutzsystem so geformt, dass in bestimmten seitlichen Positionen das untere Ende des Kantenlineals zuerst mit ihm in Berührung kommt, sind diese Berührungspunkte in diesen Positionen als Punkte der Bezugslinie der Frontschutzsystem-Vorderkante zu betrachten. Ist das Frontschutzsystem so geformt, dass in bestimmten seitlichen Positionen das obere Ende des Kantenlineals zuerst mit ihm in Berührung kommt, ist in diesen Positionen die 1 000-mm-Abwickellinie als Bezugslinie der Frontschutzsystemvorderkante zu betrachten. Wird bei diesem Verfahren die Oberkante des Frontschutzsystems von dem Kantenlineal berührt, ist auch sie als Frontschutzsystemvorderkante im Sinne dieser Verordnung zu betrachten (siehe Abbildung 5).

2.16 "Aufschlagpunkt` bezeichnet den Punkt des Fahrzeugs, in dem der erste Kontakt mit dem Prüfkörper erfolgt. Die Nähe dieses Punktes zum Zielpunkt hängt sowohl vom Wirkrichtungswinkel des Prüfkörpers als auch von der Kontur der Fahrzeugoberfläche ab (siehe Punkt B in Abbildung 6).

2.17 "Schnittpunkt von hinterer und seitlicher Fronthau-Benbezugslinie": Schneiden sich die hintere und die seitliche Fronthauben-Bezugslinie nicht, wird die hintere Fronthauben-Bezugslinie verlängert und/oder mithilfe einer halbkreisförmigen Lehre von 100 mm Radius neu bestimmt. Die Lehre ist aus dünnem, biegsamem Material zu fertigen, das sich leicht in jede Richtung gleichmäßig krümmen lässt. Sie soll nach Möglichkeit auch doppelte oder komplexe Krümmung zulassen, ohne zu knicken oder Falten zu bilden. Als Werkstoff wird eine dünne Kunststoffplatte mit Schaumrücken empfohlen, damit die Lehre auf der Fahrzeugoberfläche nicht leicht verrutscht.

Die Lehre ist, auf einer ebenen Fläche liegend, an den vier Punkten a bis D zu markieren wie in Abbildung 7 dargestellt. Die Lehre wird so an das Fahrzeug angelegt, dass ihre Punkte a und B auf der seitlichen Bezugslinie liegen. Dann wird sie entlang der seitlichen Bezugslinie langsam nach hinten verschoben, bis ihr Bogen die hintere Fronthauben-Bezugslinie berührt. Dabei wird sie so gekrümmt, dass sie, ohne zu knicken oder Falten zu bilden, der äußeren Kontur der Fronthauben-Oberseite so weit wie möglich folgt. Liegt der Berührungspunkt von Lehre und hinterer Fronthauben-Bezugslinie außerhalb des Abschnitts GD auf dem Bogen der Lehre, so wird die hintere Fronthauben-Bezugslinie wie in Abbildung 8 dargestellt verlängert und/oder so verändert, dass sie sich im Bogen der Lehre fortsetzt, bis sie die seitliche Fronthauben-Bezugslinie erreicht.

Können die Punkte a und B der Lehre nicht gleichzeitig auf der seitlichen Fronthauben-Bezugslinie liegen und mit ihrem Bogen die hintere Fronthauben-Bezugslinie berühren oder liegt der Berührungspunkt von Lehre und hinterer Fronthauben-Bezugslinie innerhalb des Abschnitts GD auf dem Bogen der Lehre, so sind weitere halbkreisförmige Lehren zu verwenden, deren Radius in 20-mm-Schritten zunimmt, bis alle vorgenannten Bedingungen erfüllt sind.

Ist die hintere Fronthauben-Bezugslinie neu bestimmt, wird ihr neuer Verlauf bei allen Prüfungen zugrunde gelegt, und ihr ursprünglicher Verlauf wird nicht mehr berücksichtigt.

2.18 Die "Untere Stoßfängerhöhe" in einer der Querrichtungen bezeichnet den senkrechten Abstand zwischen der Standfläche und der unteren Stoßfänngerbezugslinie bei normaler Fahrstellung des Fahrzeugs.

2.19 "Untere Stoßfänger-Bezugslinie" bezeichnet eine Linie, die die Untergrenze signifikanter Berührungspunkte zwischen Fußgänger und Stoßfänger markiert. Diese Linie ist die Ortslinie der untersten Berührungspunkte zwischen dem Stoßfänger und einem 700 mm langen geraden Kantenlineal, das parallel zur senkrechten Längsebene des Fahrzeugs gehalten und um 25° nach vorn geneigt quer über die Fahrzeugfront geführt wird und dabei ständig in Kontakt mit der Oberfläche des Stoßfängers und mit der Standfläche bleibt (siehe Abbildung 9).

2.20 Die "UntereFrontschutzsystemhöhe" in einer der Querrichtungen bezeichnet den senkrechten Abstand zwischen der Standfläche und der unteren Frontschutzsystem-Bezugslinie bei normaler Fahrstellung des Fahrzeugs.

2.21 "Untere Frontschutzsystem-Bezugslinie" bezeichnet eine Linie, die die Untergrenze signifikanter Berührungspunkte zwischen Fußgänger und Frontschutzsystem markiert. Sie ist die geometrische Verbindungslinie der untersten Berührungspunkte zwischen einem 700 mm langen geraden Kantenlineal und dem Frontschutzsystem, wobei das Kantenlineal parallel zur senkrechten Längsebene des Fahrzeugs gehalten und um 25° nach vorne geneigt quer über die Vorderfront des Fahrzeugs geführt wird und dabei ständig in Kontakt mit der Standfläche und mit der Oberfläche des Frontschutzsystems bleibt (siehe Abbildung 10).

2.22 "Hintere Windschutzscheiben-Bezugslinie" bezeichnet die Ortslinie der vordersten Berührungspunkte zwischen der Windschutzscheibe und einer Kugel von 165 mm Durchmesser, die unter ständiger Berührung der Windschutzscheibe quer über den oberen Windschutzscheibenrahmen (mit eventueller Verkleidung) geführt wird (siehe Abbildung 11).

2.23 "Seitliche Fronthauben-Bezugslinie" bezeichnet die Ortslinie der jeweils höchsten Berührungspunkte zwischen der Seite eines Fahrzeugs und einem in der senkrechten Querebene des Fahrzeugs gehaltenen und um 45° nach innen geneigten Kantenlineal von 700 mm Länge, der in ständiger Berührung mit den Seiten der Fahrzeugfrontoberseite in Längsrichtung über die Seite geführt wird (siehe Abbildung 12).

2.24 "Zielpunkt" bezeichnet den Schnittpunkt der Projektion der Längsachse der Kopfform mit der Frontfläche des Fahrzeugs (siehe Punkt a in Abbildung 6).

2.25 "Drittel der Fronthaubenvorderkante" bezeichnet ein Drittel der Strecke zwischen den Eck-Bezugspunkten, gemessen mit einem flexiblen Maßband über die äußeren Konturen der Fronthaubenvorderkante.

2.26 "Drittel der Fronthaubenoberseite" bezeichnet ein Drittel der Fläche zwischen den seitlichen Bezugslinien, gemessen mit einem flexiblen Maßband über die äußeren Konturen der Fronthaubenoberseite in einem beliebigen Querprofil.

2.27 "Drittel des Frontschutzsystems" bezeichnet ein Drittel der Strecke zwischen den Ecken des Frontschutzsystems, gemessen mit einem flexiblen Maßband über die äußeren Konturen des Frontschutzsystems.

2.28 "Drittel der Frontschutzsystem-Vorderkante" bezeichnet ein Drittel der Strecke zwischen den Ecken der oberen Vorderkante des Frontschutzsystems, gemessen mit einem flexiblen Maßband über die äußeren Konturen des Frontschutzsystems.

2.29 "Drittel des Stoßfängers" bezeichnet ein Drittel der Strecke zwischen den Ecken des Stoßfängers, gemessen mit einem flexiblen Maßband über die äußeren Konturen des Stoßfängers.

2.30 "Schienbein" bezeichnet alle Komponenten oder Teile (einschließlich des Schaumstoff-"Fleisches", der "Haut", der Messgeräte und der für die Katapultierung am Prüfkörper angebrachten Halterungen, Rollen usw.), soweit sie sich unterhalb des Knie-Mittelpunkts befinden. Bei diesem "Schienbein"-Element ist auch die Masse usw. des Fußes zu berücksichtigen.

2.31 "Obere Stoßfängerbezugslinie" bezeichnet eine Linie, die die Obergrenze signifikanter Berührungspunkte zwischen Fußgänger und Stoßfänger markiert.

Bei Fahrzeugen mit erkennbarem Stoßfänger ist sie die Ortslinie der obersten Berührungspunkte zwischen dem Stoßfänger und einem geraden Kantenlineal, das parallel zur senkrechten Längsebene des Fahrzeugs gehalten und um 20° nach hinten geneigt quer über die Fahrzeugfront geführt wird und dabei ständig in Kontakt mit der Oberfläche des Stoßfängers und der Standfläche bleibt (siehe Abbildung 13).

Bei Fahrzeugen ohne erkennbaren Stoßfänger ist sie die Ortslinie der obersten Berührungspunkte zwischen dem Stoßfänger und einem 700 mm langen geraden Kantenlineal, das parallel zur senkrechten Längsebene des Fahrzeugs gehalten und um 20° nach hinten geneigt quer über die Fahrzeugfront geführt wird und dabei ständig in Kontakt mit der Oberfläche des Stoßfängers und der Standfläche bleibt (siehe Abbildung 13).

Wenn nötig ist das Kantenlineal zu kürzen, damit es nicht über dem Stoßfänger befindliche Teile des Fahrzeugaufbaus berührt.

2.32 Die "ObereFrontschutzsystemhöhe" in einer der Querrichtungen bezeichnet den senkrechten Abstand zwischen der Standfläche und der oberen Frontschutzsystembezugslinie bei normaler Fahrstellung des Fahrzeugs.

2.33 "Obere Frontschutzsystem-Bezugslinie" bezeichnet eine Linie, die die Obengrenze signifikanter Berührungspunkte zwischen Fußgänger und Frontschutzsystem markiert. Sie ist die Ortslinie der obersten Berührungspunkte zwischen einem 700 mm langen geraden Kantenlineal und dem Frontschutzsystem, wobei das Kantenlineal parallel zur senkrechten Längsebene des Fahrzeugs gehalten und um 20° nach hinten geneigt quer über die Vorderfront des Fahrzeugs geführt wird und dabei ständig in Kontakt mit der Standfläche und mit der Oberfläche des Frontschutzsystems bleibt (siehe Abbildung 14).

Wenn nötig ist das Kantenlineal zu kürzen, damit es nicht über dem Frontschutzsystem befindliche Teile des Fahrzeugaufbaus berührt.

2.34 "Fahrzeugtyp" bezeichnet eine Gesamtheit von Fahrzeugen, die sich in ihrem vor der A-Säule liegendem Teil durch die folgenden Aspekte nicht so weit unterscheiden, dass die Ergebnisse der in der Verordnung (EG) Nr. 78/2009 beschriebenen Aufprallversuche ungünstig beeinflusst werden:

1. Struktur,
2. Hauptabmessungen;
3. Werkstoffe der die Außenflächen bildenden Teile;
4. Anordnung der Komponenten (innen und außen);
5. Art der Anbringung eines eventuell vorhandenen Frontschutzsystems.

Für die Zwecke der Prüfungen für die Typgenehmigung von Frontschutzsystemen als selbständige technische Einheiten kann ein Verweis auf ein Fahrzeug als Verweis auf das Gestell gelesen werden, auf das das Frontschutzsystem für die Prüfung montiert wird und das die Außenabmessungen der Frontpartie des jeweiligen Fahrzeugs, für das die Typgenehmigung des Frontschutzsystems beantragt wird, repräsentieren soll.

2.35 "Abwickellänge" bezeichnet die Ortslinie, die das Ende eines flexiblen Maßbandes, das in einer senkrechten Längsebene des Fahrzeugs gehalten und über die Fronthaubenoberseite oder das Frontschutzsystem geführt wird, auf der Fronthaubenoberseite oder dem Frontschutzsystem beschreibt. Das Band ist während der Messungen straff zu halten, wobei ein Ende die Standflächenbezugsebene senkrecht unter der Vorderkante des Stoßfängers oder Frontschutzsystems und das andere die Fronthaubenoberseite oder das Frontschutzsystem berührt (siehe z.B. Abbildung 15). Das Fahrzeug muss sich in normaler Fahrstellung befinden.

Bei dieser Messung müssen die verwendeten Maßbänder die richtige Länge haben, um Abwickellängen von 900 mm (WAD900), 1.000 mm (WAD1000), 1.700 mm (WAD1700) und 2.100 mm (WAD2100) zu beschreiben.

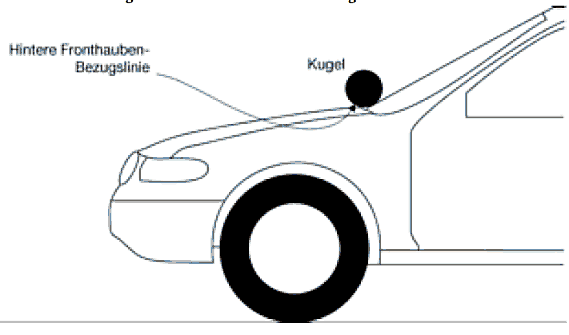

Abbildung 1 Bestimmung der hinteren Fronthauben-Bezugslinie

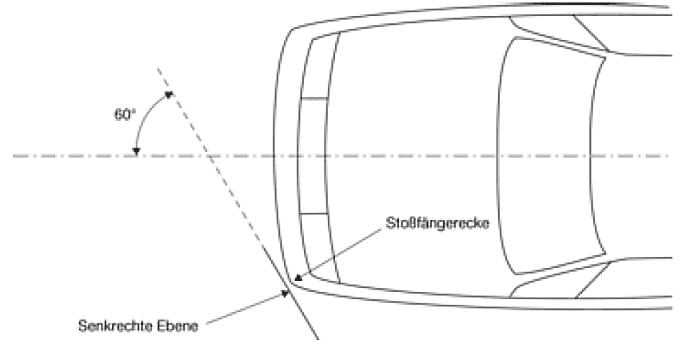

Abbildung 2 Bestimmung der Stoßfängerecke

Abbildung 3 Bestimmung der Ecke des Frontschutzsystems

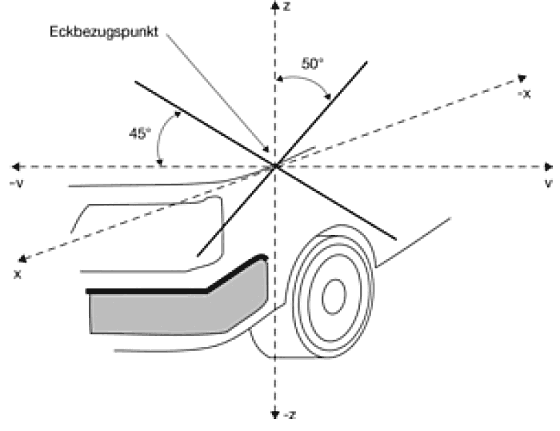

Abbildung 4 Bestimmung des Eckbezugspunkts; Schnittpunkt der vorderen Fronthauben-Bezugslinie mit der seitlichen Bezugslinie

Abbildung 5 Bestimmung der Bezugslinie der Frontschutzsystem-Vorderkante

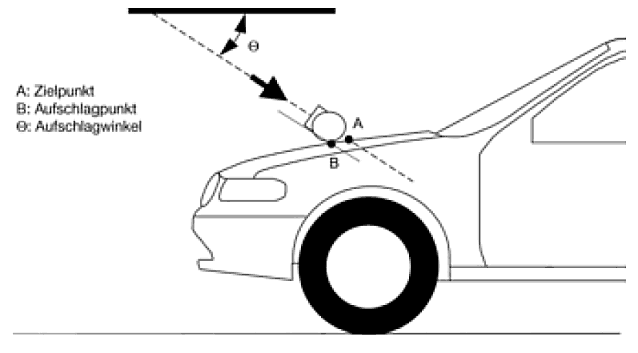

Abbildung 6 Aufschlag- und Zielpunkte

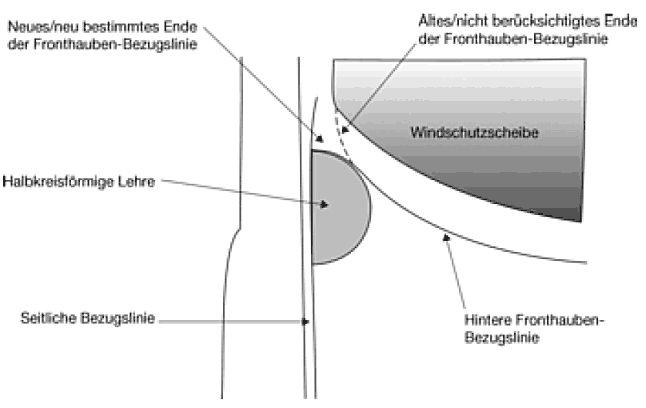

Abbildung 7 Form und Markierung der Lehre zur Zusammenführung von hinterer Fronthauben-Bezugslinie und seitlicher Bezugslinie

Abbildung 8 Draufsicht der hinteren Fronthaubenecke - Fortsetzung der hinteren Fronthauben-Bezugslinie im Bogen der Lehre zum Zusammenbringen mit der seitlichen Bezuglinie

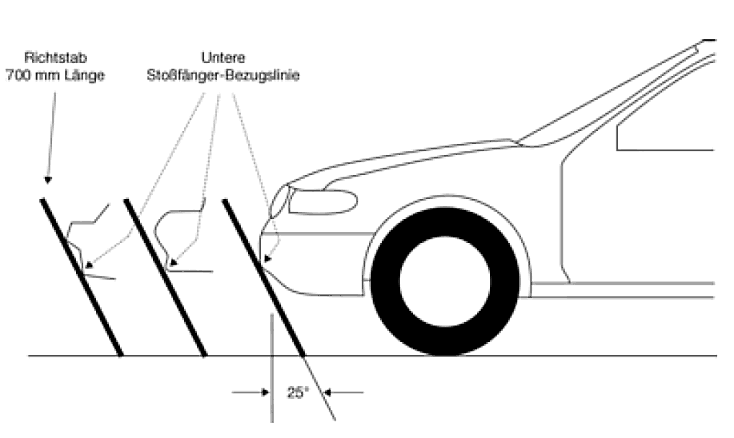

Abbildung 9 Bestimmung der unteren Stoßfänger-Bezugslinie

Abbildung 10 Bestimmung der unteren Frontschutzsystem-Bezugslinie

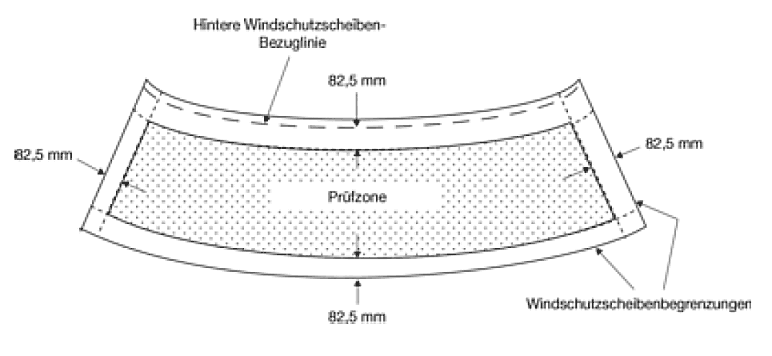

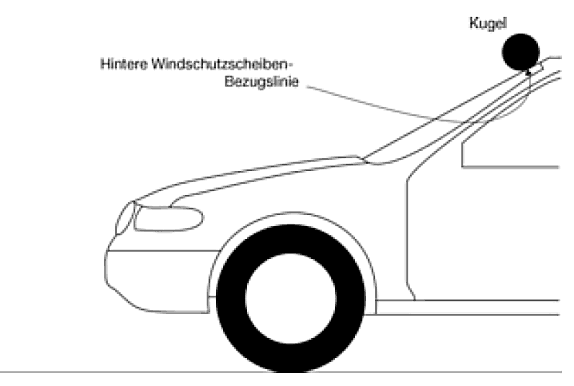

Abbildung 11 Bestimmung der hinteren Windschutzscheiben-Bezugslinie

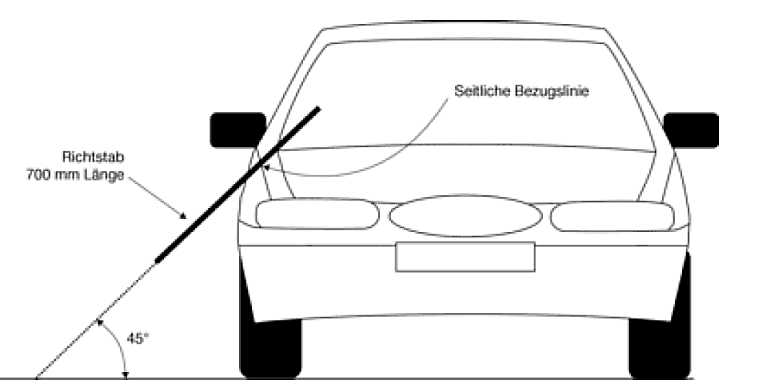

Abbildung 12 Bestimmung der seitlichen Bezugslinie

Abbildung 13 Bestimmung der oberen Stoßfänger-Bezugslinie

Abbildung 14 Bestimmung der oberen Frontschutzsystem-Bezugslinie

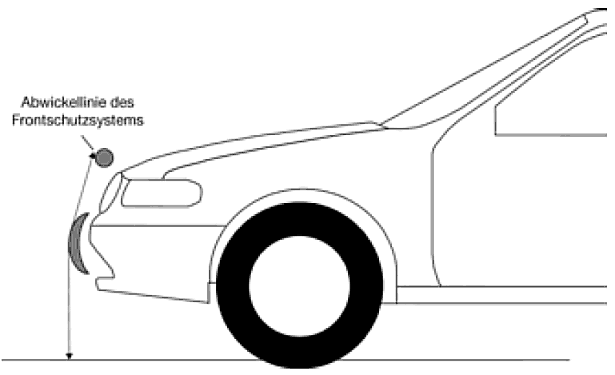

Abbildung 15 Bestimmung der Länge der Abwickellinie des Frontschutzsystems

Abbildung 16 Bestimmung der Bezugslinie der Fronthauben-Vorderkante

Teil II
Spezifikationen für die Fahrzeugprüfung

Kapitel I
Allgemeine Bedingungen

1. Ganzes Fahrzeug

1.1 Für die Prüfung ganzer Fahrzeuge gelten die Bestimmungen der Nummern 1.1.1, 1.1.2 und 1.1.3.

1.1.1 Das Fahrzeug muss sich in normaler Fahrstellung befinden und entweder fest auf erhöhte Stützen montiert sein oder mit angezogener Feststellbremse auf einer ebenen Fläche stehen.

1.1.2 Alle dem Schutz ungeschützter Verkehrsteilnehmer dienenden Einrichtungen müssen vor der betreffenden Prüfung ordnungsgemäß aktiviert werden oder während der Prüfung aktiv sein. Es ist Sache des Antragstellers nachzuweisen, dass diese Einrichtungen bei einem Fußgängeraufprall wie vorgesehen funktionieren.

1.1.3 Ist das Fahrzeug mit Teilen ausgestatten, die ihre Form oder Position verändern können und mehr als eine festgelegte Form oder Position haben, so muss das Fahrzeug mit jeder festgelegten Form oder Position der entsprechenden Teile einzeln geprüft werden; dies gilt nicht, wenn es sich um aktive Einrichtungen für den Fußgängerschutz handelt.

2. Teilsystem eines Fahrzeugs

2.1 Wird nur ein Teilsystem des Fahrzeugs für die Prüfung bereitgestellt, gelten die Bestimmungen der Nummern 2.1.1, 2.1.2, 2.1.3 und 2.1.4.

2.1.1 Alle Teile der Fahrzeugstruktur und alle auf und unter der Fronthaube oder hinter der Windschutzscheibe liegenden Bauteile, die an einer Frontalkollision mit einem ungeschützten Verkehrsteilnehmer beteiligt sein können, sind in die Prüfung einzubeziehen, um das Verhalten und die Wechselwirkungen aller mitwirkenden Fahrzeugteile zu demonstrieren.

2.1.2 Das Teilsystem des Fahrzeugs muss in normaler Fahrstellung des Fahrzeugs fest montiert sein.

2.1.3 Alle dem Schutz ungeschützter Verkehrsteilnehmer dienenden Einrichtungen müssen vor der betreffenden Prüfung ordnungsgemäß aktiviert werden oder während der Prüfung aktiv sein. Es ist Sache des Antragstellers nachzuweisen, dass diese Einrichtungen bei einem Fußgängeraufprall wie vorgesehen funktionieren.

2.1.4 Ist das Fahrzeug mit Teilen ausgestatten, die ihre Form oder Position verändern können und mehr als eine festgelegte Form oder Position haben, so muss das Fahrzeug mit jeder festgelegten Form oder Position der entsprechenden Teile einzeln geprüft werden; dies gilt nicht, wenn es sich um aktive Einrichtungen für den Fußgängerschutz handelt.

Kapitel II ¹¹
Prüfung mit Beinprüfkörper gegen den Stoßfänger

1. Geltungsbereich

Dieses Prüfverfahren gilt für die Anforderungen der Nummer 2.1 Buchstabe a und der Nummer 3.1 Buchstabe a von Anhang I der Verordnung (EG) Nr. 78/2009.

2. Allgemeines

2.1 Bei den Prüfungen am Stoßfänger muss sich der Beinprüfkörper im Augenblick des Aufpralls in "freiem Flug" befinden. Das Beschleunigen des Prüfkörpers zu diesem freien Flug muss in genügendem Abstand vom Fahrzeug erfolgen, damit die Messergebnisse nicht dadurch beeinflusst werden, dass der Prüfkörper beim Rückprall das Katapultiergerät berührt.

2.2 Der Prüfkörper kann durch Druckluft, Hydraulik, Federkraft oder auf jede andere Weise katapultiert werden, die nachweislich zu den gleichen Ergebnissen führt.

3. Beschreibung der Prüfung

3.1 Durch die Prüfung soll sichergestellt werden, dass die Anforderungen der Nummer 2.1 Buchstabe a und der Nummer 3.1 Buchstabe a von Anhang I der Verordnung (EG) Nr. 78/2009 erfüllt werden.

3.2 Dieses Prüfverfahren gilt für Fahrzeuge, deren untere Stoßfängerhöhe weniger als 425 mm beträgt.

Für Fahrzeuge mit einer unteren Stoßfängerhöhe von mindestens 425 mm und weniger als 500 mm kann der Hersteller auch das in Kapitel III beschriebene Testverfahren anwenden.

Für Fahrzeuge mit einer unteren Stoßfängerhöhe von mindestens 425 mm und weniger als 500 mm kann der Hersteller entweder dieses Testverfahren oder das in Kapitel III beschriebene anwenden.

3.3 Am Stoßfänger sind mindestens drei Prüfungen mit dem Beinprüfkörper durchzuführen, und zwar eine in jedem Stoßfängerdrittel an den Stellen, die voraussichtlich am ehesten Verletzungen verursachen. Variiert die Struktur im gesamten zu untersuchenden Bereich, sind die Prüfschläge auf Stellen unterschiedlicher Struktur zu richten. Die gewählten Prüfpunkte müssen mindestens 132 mm voneinander und mindestens 66 mm von den Stoßfängerecken entfernt sein. Diese Mindestabstände sind mithilfe eines über die Außenfläche des Fahrzeugs straff gehaltenen flexiblen Maßbandes zu bestimmen. Die von den Labors geprüften Stellen sind im Prüfbericht anzugeben.

Wird das Fahrzeug gemäß Anhang I Abschnitt 2.1 Buchstabe a oder b der Verordnung (EG) Nr. 78/2009 geprüft, so kann der Hersteller beantragen, dass als Ausnahmeregelung an der Stelle einer abnehmbaren Abschleppeinrichtung ein Bereich mit einer Breite von höchstens 132 mm ausgespart wird.

4. Prüfverfahren

4.1. Der Zustand des Fahrzeugs oder Teilsystems muss den Bestimmungen von Kapitel I entsprechen.

4.1.1 Der Prüfkörper oder zumindest die Schaumstoffummantelung ist vor der Prüfung mindestens vier Stunden lang in einer kontrollierten Lagerzone aufzubewahren, in der eine stabilisierte Luftfeuchtigkeit von 35 Prozent ± 15 Prozent und eine stabilisierte Temperatur von 20 °C ± 4 °C herrschen. Nach Herausnahme aus der Lagerzone darf der Prüfkörper keinen Bedingungen ausgesetzt werden, die von denen in der Prüfungszone abweichen.

4.1.2 Alle Prüfungen sind innerhalb von zwei Stunden nach Herausnahme des zu verwendenden Prüfkörpers aus der kontrollierten Lagerzone durchzuführen.

4.2 Der Beinprüfkörper für diese Prüfung muss der Beschreibung in Teil V Nummer 1 entsprechen.

4.3 Für die Befestigung des Beinprüfkörpers auf dem Katapult sowie für das Auslösen und Beschleunigen gelten die Bestimmungen der Nummern 2.1 und 2.2.

4.4 Die Aufschlagrichtung verläuft horizontal und parallel zur senkrechten Längsebene des Fahrzeugs. Die Aufschlagrichtung darf um ±2° von der Horizontalen und von der Richtung der Längsebene abweichen.

4.5 Die Achse des Prüfkörpers verläuft mit einer Toleranz von ±2° in Längs- und Querrichtung rechtwinklig zur Horizontalebene. Die Horizontal-, die Längs- und die Querebene stehen senkrecht aufeinander (siehe Abbildung 1).

4.6 Das untere Ende des Beinprüfkörpers muss sich im Augenblick des ersten Aufschlags auf den Stoffänger 25 mm über der Standflächen-Bezugsebene befinden (siehe Abbildung 2), wobei eine Toleranz von ± 10 mm gilt.

Wird das Fahrzeug gemäß Anhang I Abschnitt 2.1 Buchstabe a der Verordnung (EG) Nr. 78/2009 geprüft, so kann sich das untere Ende des Beinprüfkörpers im Augenblick des ersten Auftreffens auf den Stoßfänger auch auf der Höhe der Standflächen-Bezugsebene befinden, wobei eine Toleranz von ± 10 mm gilt.

Beim Einstellen der Höhe des Katapultiersystems ist der Einfluss der Schwerkraft während des freien Flugs des Prüfkörpers angemessen zu berücksichtigen.

Damit das Kniegelenk wie vorgesehen funktionieren kann, muss der Prüfkörper im Augenblick des ersten Aufschlags die hierfür vorgesehene Ausrichtung um seine (senkrecht stehende) Längsachse aufweisen, wobei eine Toleranz von ± 5° gilt (siehe Abbildung 1).

4.7 Beim ersten Aufschlag darf die Mittellinie des Beinprüfkörpers nicht mehr als ± 10 mm vom gewählten Aufschlagpunkt entfernt sein.

4.8 Während des Kontakts zwischen Prüfkörper und Fahrzeug darf der Prüfkörper weder den Boden noch irgendeinen Gegenstand berühren, der nicht Teil des Fahrzeugs ist.

4.9 Die Geschwindigkeit des Prüfkörpers beim Aufschlag auf den Stoßfänger muss 11,1 ± 0,2 m/s betragen. Wird die Aufschlaggeschwindigkeit aus vor dem ersten Aufschlag durchgeführten Messungen abgeleitet, ist der Einfluss der Schwerkraft zu berücksichtigen.

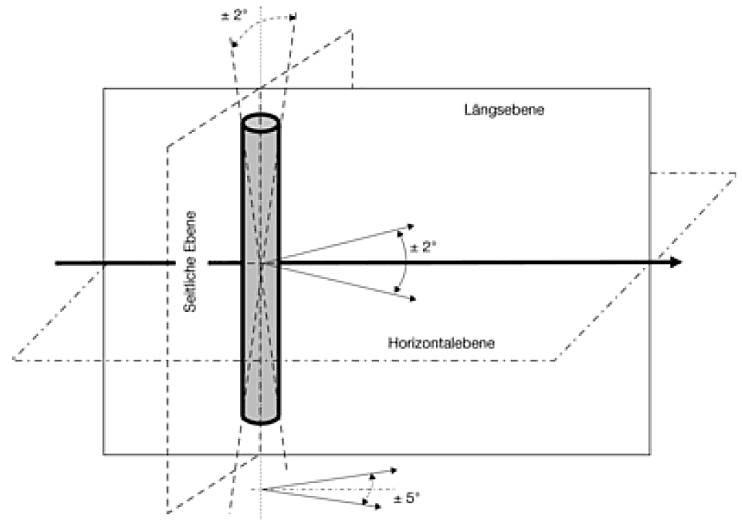

Abbildung 1 Winkeltoleranzen für den Beinprüfkörper beim ersten Aufschlag

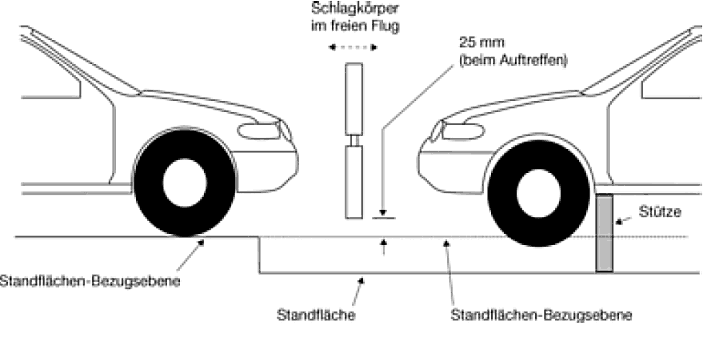

Abbildung 2 Prüfung mit Beinprüfkörper am vollständigen Fahrzeug in normaler Fahrstellung (links) und an auf Stützen montiertem Teilsystem (rechts)

Kapitel III
Prüfung mit Hüftprüfkörper gegen den Stoßfänger

1. Geltungsbereich

Dieses Prüfverfahren gilt für die Anforderungen der Nummer 2.1 Buchstabe b und der Nummer 3.1 Buchstabe b von Anhang I der Verordnung (EG) Nr. 78/2009.

2. Allgemeines

2.1 Um Beschädigungen des Führungssystems durch starke einseitige Belastung zu vermeiden, ist der Hüftprüfkörper mit einem als Drehmomentbegrenzer wirkenden Verbindungsglied auf das Katapult zu montieren. Das Führungssystem ist mit Führungselementen geringer Reibung zu versehen, die unabhängig von außermittigen Kräften eine Bewegung des Prüfkörpers während seines Kontakts mit dem Fahrzeug nur in der vorgegebenen Richtung zulassen. Bewegungen in andere Richtungen sowie Drehbewegungen um gleich welche Achse müssen durch die Führungselemente verhindert werden.

2.2 Der Prüfkörper kann durch Druckluft, Hydraulik, Federkraft oder auf jede andere Weise katapultiert werden, die nachweislich zu den gleichen Ergebnissen führt.

3. Beschreibung der Prüfung

3.1 Durch die Prüfung soll sichergestellt werden, dass die Anforderungen der Nummer 2.1 Buchstabe b und der Nummer 3.1 Buchstabe b von Anhang I der Verordnung (EG) Nr. 78/2009 erfüllt werden.

3.2 Dieses Prüfverfahren gilt für Fahrzeuge, deren untere Stoßfängerhöhe mindestens 500 mm beträgt.

Für Fahrzeuge mit einer unteren Stoßfängerhöhe von mindestens 425 mm und weniger als 500 mm kann der Hersteller auch das in Kapitel II beschriebene Testverfahren anwenden.

Für Fahrzeuge mit einer unteren Stoßstangenhöhe von weniger als 425 mm gilt das in Kapitel II beschriebene Testverfahren.

3.3 Prüfungen mit dem Hüftprüfkörper gegen den Stoffänger sind an den gemäß Kapitel II Nummer 3.3 gewählten Stellen auszuführen.

4. Prüfverfahren

4.1. Der Zustand des Fahrzeugs oder Teilsystems muss den Bestimmungen von Kapitel I entsprechen.

4.1.1 Der Prüfkörper oder zumindest die Schaumstoffummantelung ist vor der Prüfung mindestens vier Stunden lang in einer kontrollierten Lagerzone aufzubewahren, in der eine stabilisierte Luftfeuchtigkeit von 35 Prozent ± 15 Prozent und eine stabilisierte Temperatur von 20 °C ± 4 °C herrschen. Nach Herausnahme aus der Lagerzone darf der Prüfkörper keinen Bedingungen ausgesetzt werden, die von denen in der Prüfungszone abweichen.

4.1.2 Alle Prüfungen sind innerhalb von zwei Stunden nach Herausnahme des zu verwendenden Prüfkörpers aus der kontrollierten Lagerzone durchzuführen.

4.2 Der Hüftprüfkörper für diese Prüfung muss der Beschreibung in Teil V Nummer 2 entsprechen.

4.3 Für die Befestigung des Prüfkörpers auf dem Katapult sowie für das Auslösen und Beschleunigen gelten die Bestimmungen der Nummern 2.1 und 2.2.

4.4 Die Aufschlagrichtung verläuft horizontal und parallel zur Längsachse des Fahrzeugs, die Achse des Hüftprüfkörpers steht im Augenblick des ersten Aufschlags senkrecht. Die Toleranz für beide Richtungen beträgt ± 2°. Die Mittellinie des Prüfkörpers soll sich zum Zeitpunkt des ersten Aufschlags auf den Stoffänger senkrecht gesehen in der Mitte zwischen der oberen und unteren Stoßfänger-Bezugslinie und, waagerecht gesehen, an der gewählten Aufschlagstelle befinden, wobei jeweils eine Toleranz von ± 10 mm gilt.

4.5 Die Aufschlaggeschwindigkeit des Hüftprüfkörpers beim Aufschlag auf den Stoffänger beträgt 11,1 ± 0,2 m/s.

Kapitel IV
Prüfung mit Hüftprüfkörper gegen die Fronthaubenvorderkante

1. Geltungsbereich

Dieses Prüfverfahren gilt für die Anforderungen der Nummer 2.2 und der Nummer 3.2 von Anhang I der Verordnung (EG) Nr. 78/2009.

2. Allgemeines

2.1 Um Beschädigungen des Führungsmechanismus durch starke einseitige Belastung zu vermeiden, ist der Hüftprüfkörper mit einem als Drehmomentbegrenzer wirkenden Verbindungsglied auf das Katapult zu montieren. Das Führungssystem ist mit Führungselementen geringer Reibung zu versehen, die unabhängig von außermittigen Kräften eine Bewegung des Prüfkörpers während seines Kontakts mit dem Fahrzeug nur in der vorgegebenen Richtung zulassen. Bewegungen in andere Richtungen sowie Drehbewegungen um gleich welche Achse müssen durch die Führungselemente verhindert werden.

2.2 Der Prüfkörper kann durch Druckluft, Hydraulik, Federkraft oder auf jede andere Weise katapultiert werden, die nachweislich zu den gleichen Ergebnissen führt.

3. Beschreibung der Prüfung

3.1 Durch die Prüfung soll sichergestellt werden, dass die Anforderungen der Nummern 2.2 und 3.2 von Anhang I der Verordnung (EG) Nr. 78/2009 erfüllt sind.

3.2 Es sind mindestens drei Prüfschläge mit dem Hüftprüfkörper gegen die Fronthaubenvorderkante auszuführen, je einer gegen das mittlere und die beiden äußeren Drittel der Vorderkante, und zwar an den Stellen, die voraussichtlich am ehesten Verletzungen verursachen. In jedem Drittel ist der Aufschlagpunkt jedoch so zu wählen, dass die gemäß Nummer 4.8 ermittelte erforderliche kinetische Aufschlagenergie größer als 200 J ist, sofern ein solcher Punkt existiert. Variiert die Struktur im gesamten zu untersuchenden Bereich, sind die Prüfschläge auf Stellen unterschiedlicher Struktur zu richten. Die gewählten Prüfpunkte müssen mindestens 150 mm voneinander und mindestens 75 mm von den bestimmten Eckbezugspunkten entfernt sein. Diese Mindestabstände sind mithilfe eines über die Außenfläche des Fahrzeugs straff gehaltenen flexiblen Maßbandes zu bestimmen. Die von den Labors geprüften Stellen sind im Prüfbericht anzugeben.

3.3 Alle serienmäßig vorn am Fahrzeug angebrachten Teile müssen montiert sein.

4. Prüfverfahren

4.1. Der Zustand des Fahrzeugs oder Teilsystems muss den Bestimmungen von Kapitel I entsprechen.

4.1.1 Der Prüfkörper oder zumindest die Schaumstoffummantelung ist vor der Prüfung mindestens vier Stunden lang in einer kontrollierten Lagerzone aufzubewahren, in der eine stabilisierte Luftfeuchtigkeit von 35 Prozent ± 15 Prozent und eine stabilisierte Temperatur von 20 °C ± 4 °C herrschen. Nach Herausnahme aus der Lagerzone darf der Prüfkörper keinen Bedingungen ausgesetzt werden, die von denen in der Prüfungszone abweichen.

4.1.2 Alle Prüfungen sind innerhalb von zwei Stunden nach Herausnahme des zu verwendenden Prüfkörpers aus der kontrollierten Lagerzone durchzuführen.

4.2 Der Hüftprüfkörper für diese Prüfung muss der Beschreibung in Teil V Nummer 2 entsprechen.

4.3 Für die Befestigung des Hüftprüfkörpers auf dem Katapult sowie für das Auslösen und Beschleunigen gelten die Bestimmungen der Nummern 2.1 und 2.2.

4.4 Der Hüftprüfkörper ist so auszurichten, dass die Mittellinie des Katapultsystems und die Längsachse des Prüfkörpers parallel zur senkrechten Längsebene des Fahrzeugs liegen. Die Abweichungen dürfen dabei höchstens ± 2°betragen. Die Mittellinie des Prüfkörpers muss sich im Augenblick des ersten Aufschlags auf der Bezugslinie der Fronthaubenvorderkante (siehe Abbildung 3) und seitlich gesehen an der gewählten Aufschlagstelle befinden, wobei jeweils eine Toleranz von ± 10 mm gilt.

4.5 Die erforderliche Geschwindigkeit und die Richtung des Aufschlags sowie die Masse des Hüftprüfkörpers sind gemäß den Nummern 4.7 und 4.8 zu ermitteln. Die Toleranz beträgt für die Aufschlaggeschwindigkeit ± 2 % und für die Aufschlagrichtung ± 2°. Wird die Aufschlaggeschwindigkeit aus vor dem ersten Aufschlag durchgeführten Messungen abgeleitet, ist der Einfluss der Schwerkraft zu berücksichtigen. Die Masse des Hüftprüfkörpers ist mit einer Toleranz von weniger als ± 1 % zu bestimmen, wobei, wenn der gemessene Wert von dem erforderlichen Wert abweicht, die Geschwindigkeit zum Ausgleich nach den Bestimmungen von Nummer 4.8 anzupassen ist.

4.6 Bestimmung der Fahrzeugform:

4.6.1 Die Lage der oberen Stoffänger-Bezugslinie ist nach Teil I zu bestimmen.

4.6.2 Die Bezugslinie für die Fronthaubenvorderkante ist nach Teil I zu bestimmen.

4.6.3 Für den zu prüfenden Abschnitt der Fronthaubenvorderkante sind deren Höhe und der Stoßfängervorsprung nach Teil I zu bestimmen.

4.7 Die erforderliche Aufschlaggeschwindigkeit und die Aufschlagrichtung in Abhängigkeit von den nach Nummer 4.6.3 bestimmten Werten für die Höhe der Fronthaubenvorderkante und den Stoßfängervorsprung sind aus den in den Abbildungen 4 und 5 wiedergegebenen Grafiken abzulesen.

4.8 Die Gesamtmasse des Hüftprüfkörpers schlieft alle Teile des Antriebs- und Führungsmechanismus ein, die beim Aufschlag der Masse des Prüfkörpers zuzurechnen sind, und umfasst damit auch eventuell angebrachte Zusatzgewichte.

Die Masse des Hüftprüfkörpers errechnet sich nach der Formel:

M=2E / V²

Dabei ist:

M = Masse in kg

E = Aufschlagenergie in J

V = Geschwindigkeit in m/s.

Die erforderliche Geschwindigkeit entspricht dem nach Nummer 4.7 ermittelten Wert, und die Energie in Abhängigkeit von den Werten für die gemäß Nummer 4.6.3 bestimmte Höhe der Fronthaubenvorderkante und den Stoßfängervorsprung geht aus Abbildung 6 hervor.

Die Masse des Hüftprüfkörpers kann von diesem Wert um bis zu 10 % abweichen, wenn die Aufschlaggeschwindigkeit so angepasst wird, dass sich nach der obigen Formel dieselbe Aufschlagenergie ergibt.

4.9 Zusatzgewichte, die zum Erreichen der nach Nummer 4.8 errechneten Masse des Prüfkörpers erforderlich sind, sind entweder auf der Rückseite des hinteren Teils des Prüfkörpers oder an den Teilen des Führungssystems anzubringen, die beim Aufprall der Masse des Prüfkörpers zuzurechnen sind.

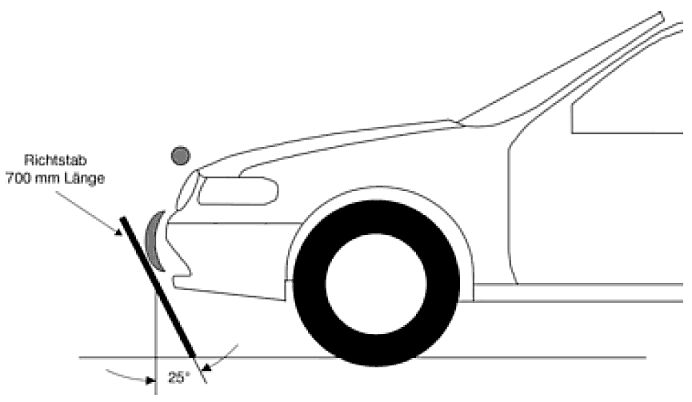

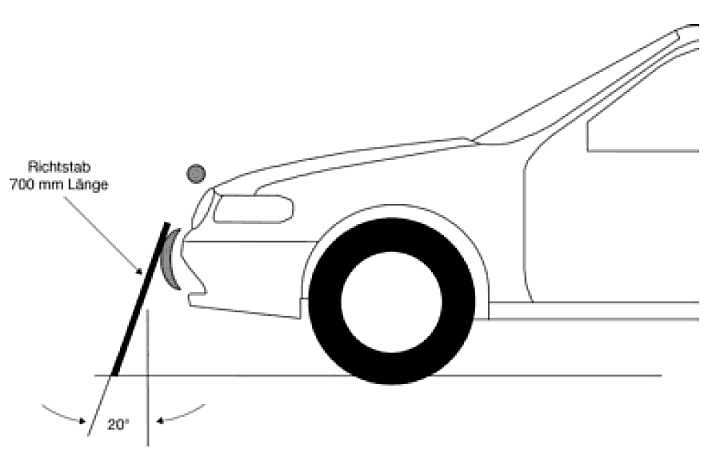

Abbildung 3 Prüfung mit Hüftprüfkörper gegen die Fronthaubenvorderkante

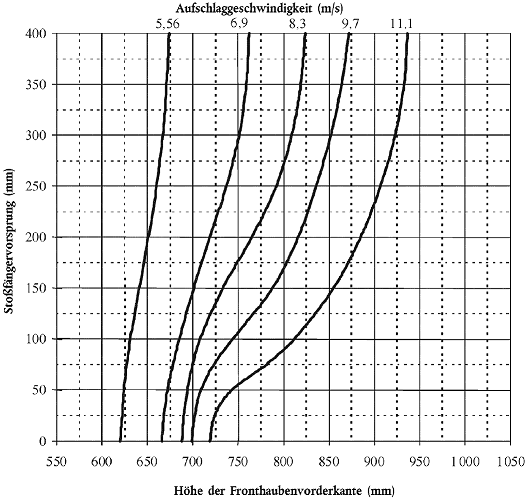

Abbildung 4 Aufschlaggeschwindigkeit des Hüftprüfkörpers in Abhängigkeit von der Form des Fahrzeugs

Anmerkungen:

1. Zwischen den Kurven ist horizontal zu interpolieren.

2. Bei Ergebnissen unter 5,56 m/s ist mit 5,56 m/s zu prüfen.

3. Bei Ergebnissen über 11,1 m/s ist mit 11,1 m/s zu prüfen.

4. Bei negativem Stoßfängervorsprung ist ein Vorsprung von 0 anzunehmen.

5. Bei einem Stoßfängervorsprung von über 400 mm ist ein Vorsprung von 400 mm anzunehmen.

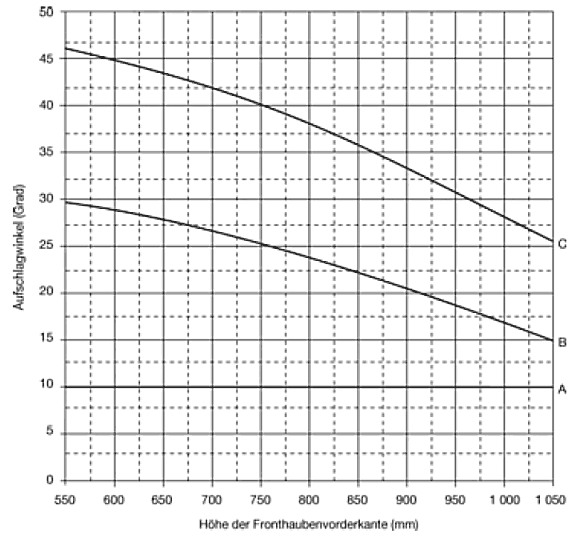

Abbildung 5 Aufschlagwinkel bei der Prüfung mit Hüftprüfkörper auf die Fronthaubenvorderkante in Abhängigkeit von der Form des Fahrzeugs

Erläuterung:

a = Stoßfängervorsprung 0 mm

B = Stoßfängervorsprung 50 mm

C = Stoßfängervorsprung 150 mm

Anmerkungen

1. Zwischen den Kurven ist vertikal zu interpolieren.

2. Bei negativem Stoßfängervorsprung ist ein Stoßfängervorsprung von 0 anzunehmen

3. Bei Stoßfängervorsprung über 150 mm ist wie für 150 mm zu prüfen

4. Bei über 1.050 mm hoher Fronthaubenvorderkante ist wie für 1.050 mm zu prüfen

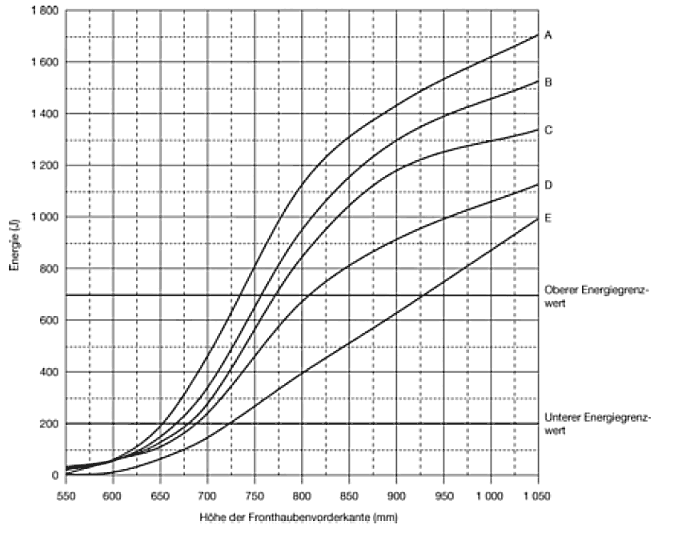

Abbildung 6 Kinetische Energie des Hüftprüfkörper s beim Aufschlag auf die Fronthaubenvorderkante in Abhängigkeit von der Form des Fahrzeugs

Erläuterung:

a = Stoßfängervorsprung 50 mm

B = Stoßfängervorsprung 100 mm

C = Stoßfängervorsprung 150 mm

D = Stoßfängervorsprung 250 mm

E = Stoßfängervorsprung 350 mm

Anmerkungen

1. Zwischen den Kurven ist vertikal zu interpolieren.

2. Bei Stoßfängervorsprung unter 50 mm ist wie für 50 mm zu prüfen.

3. Bei über 1 050 mm hoher Fronthaubenvorderkante ist wie für 1.050 mm zu prüfen.

4. Bei einer erforderlichen kinetischen Energie über 700 J ist mit 700 J zu prüfen.

5. Ist die erforderliche kinetische Energie< 200 J, entfällt die Prüfung

6. Bei Stoßfängervorsprung über 350 mm ist wie für 350 mm zu prüfen

Kapitel V ¹¹
Prüfung mit Prüfkörper Kinderkopfform/kleine Erwachsenenkopfform auf die Fronthaubenoberseite

1. Geltungsbereich

Dieses Prüfverfahren gilt für die Anforderungen der Nummer 2.3 von Anhang I der Verordnung (EG) Nr. 78/2009.

2. Allgemeines

2.1 Der Kopfform-Prüfkörper soll sich beim Aufprall auf die Fronthaube in "freiem Flug" befinden. Das Beschleunigen des Prüfkörpers zu diesem freien Flug muss in genügendem Abstand vom Fahrzeug erfolgen, damit die Messergebnisse nicht dadurch beeinflusst werden, dass der Prüfkörper beim Rückprall das Katapultiergerät berührt.

2.2 Der Prüfkörper kann durch Druckluft, Hydraulik, Federkraft oder auf jede andere Weise katapultiert werden, die nachweislich zu den gleichen Ergebnissen führt.

3. Beschreibung der Prüfung

3.1 Durch die Prüfung soll sichergestellt werden, dass die Anforderungen der Nummer 2.3 von Anhang I der Verordnung (EG) Nr. 78/2009 erfüllt sind.

3.2 Bei Prüfungen mit dem Kopfform-Prüfkörper trifft der Prüfkörper von oben auf die Fronthaube. Es sind mindestens achtzehn Prüfungen durchzuführen, nämlich je sechs auf das mittlere und die beiden äußeren Drittel der Fronthaubenoberseite an den Stellen, die voraussichtlich am ehesten Verletzungen verursachen. Variiert die Struktur im gesamten zu untersuchenden Bereich, sind die Prüfschläge auf Stellen unterschiedlicher Struktur zu richten.

Von den mindestens achtzehn Prüfungen mit dem Kopfform-Prüfkörper sind mindestens zwölf in der HPC1000-Zone und mindestens sechs in der HPC2000-Zone gemäß Nummer 3.2.1 durchzuführen.

Die Prüfpunkte sind so zu wählen, dass der Prüfkörper die Fronthaube nicht lediglich streift und dann mit größerer Wucht auf die Windschutzscheibe oder eine der A-Säulen trifft.

Die für den Prüfkörper Kinderkopfform/kleine Erwachsenenkopfform gewählten Prüfpunkte müssen mindestens 165 mm voneinander und mindestens 82,5 mm von den seitlichen Bezugslinien entfernt sein und mindestens 82,5 mm vor der hinteren Fronthauben-Bezugslinie liegen.

Jeder für den Prüfkörper Kinderkopfform/kleine Erwachsenenkopfform gewählte Prüfpunkt muss ebenfalls mindestens 165 mm hinter der Bezugslinie der Fronthaubenvorderkante oder hinter einer Abwickellänge von 1.000 mm liegen, je nachdem, was am gewählten Prüfpunkt weiter hinten liegt, es sei denn, kein seitlich innerhalb von 165 mm gelegener Punkt im Prüfbereich der Fronthaubenvorderkante würde, wenn er für eine Prüfung mit dem Hüftform-Schlagkörper gegen die Fronthaubenvorderkante gewählt würde, eine Schlagenergie von mehr als 200 J erfordern.

Diese Mindestabstände sind mithilfe eines über die Außenfläche des Fahrzeugs straff gehaltenen flexiblen Maßbandes zu bestimmen. Wurde eine Anzahl von Prüfpunkten gewählt und ist der verbleibende Prüfbereich zu klein, um unter Wahrung der Mindestabstände weitere Prüfpunkte festzulegen, können weniger als achtzehn Prüfungen durchgeführt werden. Die von den Labors geprüften Stellen sind im Prüfbericht anzugeben.

Die beauftragten technischen Dienste müssen jedoch so viele Prüfungen durchführen, dass in den jeweiligen HPC-Zonen die Einhaltung des HPC-Grenzwertes von 1 000 bzw. 2 000 nachgewiesen wird, und zwar vor allem an Punkten nahe der Grenze zwischen den beiden Zonen.

3.2.1 Bestimmung der HPC1000- und der HPC2000-Zone. Der Hersteller muss die Bereiche der Fronthaubenoberseite bestimmen, in denen nach Anhang I Nummer 2.3 der Verordnung (EG) Nr. 78/2009 der Wert für das Kopfschutzkriterium (head protetion criterion, HPC) nicht mehr als 1.000 bzw. nicht mehr als 2.000 betragen darf (siehe Abbildung 7).

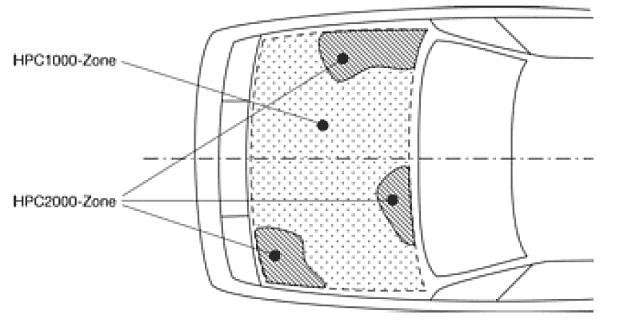

Abbildung 7 Markierung der HPC1000- und der HPC2000-Zone

3.2.2 Die Abgrenzung des Prüfbereichs der Fronthaubenoberseite sowie der HPC1000- und HPC2000-Zone wird nach einer vom Hersteller zur Verfügung gestellten Zeichnung in einer horizontalen Ebene über dem Fahrzeug vorgenommen, die der horizontalen Nullebene parallel ist. Der Hersteller muss eine zur Markierung der Zonen auf dem Fahrzeug ausreichende Zahl von x- und y-Koordinaten angeben, wobei die äußere Fahrzeugkontur als z-Richtung zu betrachten ist.

3.2.3 Die HPC1000- und HPC2000-Zone der Fronthaubenoberseite können aus mehreren Teilen bestehen, deren Zahl nicht begrenzt ist. Für die Bestimmung des Aufschlagbereichs ist der Punkt der ersten Berührung der Fronthaubenoberseite durch die Kopfform maßgeblich.

3.2.4 Die Fläche des Prüfbereichs und der beiden HPC-Zonen der Fronthaubenoberseite ist nach Herstellerzeichnung in der Projektion der Fronthaube auf eine der horizontalen Nullebene parallele horizontale Ebene über dem Fahrzeug zu berechnen.

4. Prüfverfahren

4.1 Der Zustand des Fahrzeugs oder Teilsystems muss den Bestimmungen von Kapitel I entsprechen. Die stabilisierte Temperatur des Prüfgeräts und des Fahrzeugs bzw. des Teilsystems muss 20 °C ± 4° C betragen.

4.2 Der Prüfkörper Kinderkopfform/kleine Erwachsenenkopfform für diese Prüfung muss der Beschreibung in Teil V Nummer 3 entsprechen.

4.3 Für die Befestigung des Prüfkörpers auf dem Katapult sowie für das Auslösen und Beschleunigen gelten die Bestimmungen der Nummern 2.1 und 2.2.

4.4 Bei den Prüfschlägen auf den hinteren Teil der Fronthaube darf der Kopfform-Prüfkörper vor dem Aufschlag auf die Fronthaubenoberseite weder die Windschutzscheibe noch eine der A-Säulen berühren.

4.5 Die Aufschlagrichtung muss in einer Längsebene des Fahrzeugs liegen, die durch den Aufschlagpunkt geht. Die zulässige Abweichung von dieser Richtung beträgt ± 2°. Die Prüfschläge auf die Fronthaubenoberseite sind nach rückwärts und unten zu führen, so als befände sich das Fahrzeug auf dem Boden. Der Winkel der Aufschlagrichtung gegen die Standflächen-Bezugsebene beträgt für die Prüfung mit dem Prüfkörper Kinderkopfform/kleine Erwachsenenkopfform 50° ± 2°. Wird der Aufschlagwinkel aus vor dem ersten Aufschlag durchgeführten Messungen abgeleitet, ist der Einfluss der Schwerkraft zu berücksichtigen.

4.6 Beim Aufschlag des Kopfform-Prüfkörpers muss der Punkt des ersten Kontakts mit der Fronthaube innerhalb eines Toleranzbereichs von ± 10 mm vom gewählten Aufschlagpunkt liegen.

4.7 Die Geschwindigkeit des Kopfform-Prüfkörpers bei seinem Aufschlag auf die Fronthaube beträgt 9,7 ± 0,2 m/s.

4.7.1 Die Geschwindigkeit des Kopfform-Prüfkörpers vor dem Aufschlag ist zu einem beliebigen Zeitpunkt während des freien Fluges nach der in der Norm ISO 3784:1976 beschriebenen Methode zu messen. Die Toleranz bei dieser Messung beträgt ± 0,01 m/s. Die gemessene Geschwindigkeit wird um alle Faktoren berichtigt, die zwischen der Messung und dem Aufprall möglicherweise auf den Prüfkörper einwirken, um seine Geschwindigkeit zum Zeitpunkt des Aufschlags zu bestimmen.

4.8 Die Beschleunigung/Zeit-Verläufe sind aufzuzeichnen, und das Kopfverletzungskriterium (head injury criterion, HIC) ist zu errechnen. Der Punkt des ersten Kontakts mit der Fahrzeugfront ist festzuhalten. Die Aufzeichnung der Prüfungsergebnisse hat im Einklang mit der Norm ISO 6487:2002 zu erfolgen.

Kapitel VI ¹¹
Prüfung mit Erwachsenenkopfform-Prüfkörper gegen die Windschutzscheibe

1. Geltungsbereich

Dieses Prüfverfahren gilt für die Anforderungen der Nummer 2.4 von Anhang I der Verordnung (EG) Nr. 78/2009.

2. Allgemeines

2.1 Bei den Prüfungen der Windschutzscheibe muss sich der Kopfform-Prüfkörper im Augenblick des Aufpralls in "freiem Flug" befinden. Das Beschleunigen des Prüfkörpers zu diesem freien Flug muss in genügendem Abstand vom Fahrzeug erfolgen, damit die Messergebnisse nicht dadurch beeinflusst werden, dass der Prüfkörper beim Rückprall das Katapultiergerät berührt.

2.2 Der Prüfkörper kann durch Druckluft, Hydraulik, Federkraft oder auf jede andere Weise katapultiert werden, die nachweislich zu den gleichen Ergebnissen führt.

3. Beschreibung der Prüfung

3.1 Durch die Prüfung soll sichergestellt werden, dass die Anforderungen der Nummer 2.4 von Anhang I der Verordnung (EG) Nr. 78/2009 erfüllt sind.

3.2 Die Prüfungen mit dem Erwachsenenkopfform-Prüfkörper erfolgen auf die Windschutzscheibe. Es sind mindestens fünf Prüfungen durchzuführen, und zwar an den Stellen, die voraussichtlich am ehesten Verletzungen verursachen.

Die für den Erwachsenenkopfform-Prüfkörper gewählten Prüfpunkte müssen mindestens 165 mm voneinander und mindestens 82,5 mm nach innen von der Umrisslinie der gesamten Windschutzscheibe einschließlich der durchsichtigen und der nicht durchsichtigen Verglasung und ohne Berücksichtigung des Sichtbereichs entfernt sein sowie mindestens 82,5 mm vor der hinteren Windschutzscheiben-Bezugslinie oder vor einer Abwickellänge von 2.100 mm liegen, je nachdem, was näher an dem gewählten Prüfpunkt liegt; dabei muss gewährleistet sein, dass der Kopfform-Prüfkörper vor der ersten Berührung der Windschutzscheibe den äußeren Aufbau (z.B. Hinterkante der Fronthaube, Scheibenwischerarme) nirgendwo berührt (siehe Abbildung 8).

Die gewählten Prüfpunkte müssen mindestens 165 mm voneinander und mindestens 82,5 mm vom in der Richtlinie 77/649/EWG definierten Rand der Windschutzscheibe und mindestens 82,5 mm von der hinteren Windschutzscheiben-Bezugslinie entfernt sein (siehe Abbildung 8).

Diese Mindestabstände sind mithilfe eines über die Außenfläche des Fahrzeugs straff gehaltenen flexiblen Maßbandes zu bestimmen. Wurde eine Anzahl von Prüfpunkten gewählt und ist der verbleibende Prüfbereich zu klein, um unter Wahrung der Mindestabstände weitere Prüfpunkte festzulegen, können weniger als fünf Prüfungen durchgeführt werden. Die von den Labors geprüften Stellen sind im Prüfbericht anzugeben.

4. Prüfverfahren

4.1 Der Zustand des Fahrzeugs oder Teilsystems muss den Bestimmungen von Kapitel I entsprechen. Die stabilisierte Temperatur des Prüfgeräts und des Fahrzeugs bzw. des Teilsystems muss 20 °C ± 4 °C betragen.

4.2 Der Erwachsenenkopfform-Prüfkörper für diese Prüfung muss der Beschreibung in Teil V Nummer 4 entsprechen.

4.3 Für die Befestigung des Prüfkörpers auf dem Katapult sowie für das Auslösen und Beschleunigen gelten die Bestimmungen der Nummern 2.1 und 2.2.

4.4 Die Aufschlagrichtung muss in einer Längsebene des Fahrzeugs liegen, die durch den Aufschlagpunkt geht. Die zulässige Abweichung von dieser Richtung beträgt ± 2°. Die Aufschlagrichtung muss gegenüber der Standflächen-Bezugsebene um 35° ± 2° nach rückwärts und unten geneigt sein. Wird der Aufschlagwinkel aus vor dem ersten Aufschlag durchgeführten Messungen abgeleitet, ist der Einfluss der Schwerkraft zu berücksichtigen.

4.5 Beim Aufschlag des Kopfform-Prüfkörpers muss der Punkt des ersten Kontakts mit der Fronthaube innerhalb eines Toleranzbereichs von ± 10 mm vom gewählten Aufschlagpunkt liegen.

4.6 Die Geschwindigkeit des Kopfform-Prüfkörpers bei seinem Aufschlag auf die Windschutzscheibe beträgt 9,7 ± 0,2 m/s.

4.6.1 Die Geschwindigkeit des Kopfform-Prüfkörpers vor dem Aufschlag ist zu einem beliebigen Zeitpunkt während des freien Fluges nach der in der Norm ISO 3784:1976 beschriebenen Methode zu messen. Die Toleranz bei dieser Messung beträgt ± 0,01 m/s. Die gemessene Geschwindigkeit wird um alle Faktoren berichtigt, die zwischen der Messung und dem Aufprall möglicherweise auf den Prüfkörper einwirken, um seine Geschwindigkeit zum Zeitpunkt des Aufschlags zu bestimmen.

4.7 Die Beschleunigung/Zeit-Verläufe sind aufzuzeichnen, und das Kopfverletzungskriterium (head injury criterion, HIC) ist zu errechnen. Der Punkt des ersten Kontakts mit der Fahrzeugfront ist festzuhalten. Die Aufzeichnung der Prüfungsergebnisse hat im Einklang mit der Norm ISO 6487:2002 zu erfolgen.

Abbildung 8 Prüfbereich der Windschutzscheibe

Kapitel VII ¹¹
Prüfung mit Prüfkörper Kinderkopfform/Meine Erwachsenenkopfform und Erwachsenenkopfform auf die Fronthaubenoberseite

1. Geltungsbereich

Dieses Prüfverfahren gilt für die Anforderungen der Nummern 3.3 und 3.4 von Anhang I der Verordnung (EG) Nr. 78/2009.

2. Allgemeines

2.1 Der Kopfform-Prüfkörper soll sich beim Aufprall auf die Fronthaube in "freiem Flug" befinden. Das Beschleunigen des Prüfkörpers zu diesem freien Flug muss in genügendem Abstand vom Fahrzeug erfolgen, damit die Messergebnisse nicht dadurch beeinflusst werden, dass der Prüfkörper beim Rückprall das Katapultiergerät berührt.

2.2 Der Prüfkörper kann durch Druckluft, Hydraulik, Federkraft oder auf jede andere Weise katapultiert werden, die nachweislich zu den gleichen Ergebnissen führt.

3. Beschreibung der Prüfung

3.1 Durch die Prüfung soll sichergestellt werden, dass die Anforderungen der Nummern 3.3 und 3.4 von Anhang I der Verordnung (EG) Nr. 78/2009 erfüllt sind.

3.1.1 Mit jedem Kopfform-Prüfkörper sind mindestens neun Prüfschläge auszuführen - je drei auf das mittlere und die beiden äußeren Drittel der Prüffläche für die Prüfung mit dem Prüfkörper Erwachsenenkopfform- und Kinderkopfform/kleine Erwachsenenkopfform gegen die Fronthaubenoberseite, und zwar an den Stellen, die voraussichtlich am ehesten Verletzungen verursachen. Prüfschläge gegen den vorderen Abschnitt der Prüffläche gemäß Nummer 3.2 erfolgen mit einem Prüfkörper Kinderkopfform/kleine Erwachsenenkopfform. Prüfschläge gegen den hinteren Abschnitt der Prüffläche gemäß Nummer 3.3 erfolgen mit einem Prüfkörper Erwachsenenkopfform. Die Prüfschläge sind gegen die Stellen, die voraussichtlich am ehesten Verletzungen verursachen, und - sofern die Struktur im gesamten zu untersuchenden Bereich variiert - auf Stellen unterschiedlicher Struktur zu richten.

3.2 Die für die Prüfung mit dem Prüfkörper Kinderkopfform/kleine Erwachsenenkopfform gewählten Prüfpunkte müssen sich:

1. in einer Entfernung von mindestens 165 mm voneinander,
2. in einer Entfernung von mindestens 82,5 mm von den ermittelten seitlichen Bezugslinien,
3. mindestens 82,5 mm vor der ermittelten hinteren Fronthauben-Bezugslinie oder vor einer Abwickellänge von 1.700 mm, je nachdem, was näher an dem gewählten Prüfungspunkt liegt, und
4. mindestens 82,5 mm hinter der Bezugslinie der Fronthaubenvorderkante oder hinter einer Abwickellänge von 1.000 mm, je nachdem, was an dem gewählten Prüfungspunkt weiter hinten liegt, befinden.

3.3 Die für die Prüfung mit dem Prüfkörper Erwachsenenkopfform gewählten Prüfpunkte müssen sich:

1. in einer Entfernung von mindestens 165 mm voneinander,
2. in einer Entfernung von mindestens 82,5 mm von den ermittelten seitlichen Bezugslinien,
3. mindestens 82,5 mm vor der ermittelten hinteren Fronthauben-Bezugslinie oder vor einer Abwickellänge von 2.100 mm, je nachdem, was näher an dem gewählten Prüfungspunkt liegt, und
4. mindestens 82,5 mm hinter der ermittelten Bezugslinie der Fronthaubenvorderkante oder hinter einer Abwickellänge von 1.700 mm, je nachdem, was an dem gewählten Prüfungspunkt weiter hinten liegt, befinden.

3.3.1 Die Prüfpunkte sind so zu wählen, dass der Prüfkörper die Fronthaube nicht lediglich streift und dann mit größerer Wucht auf die Windschutzscheibe oder eine der A-Säulen trifft. Diese Mindestabstände sind mithilfe eines über die Augenfläche des Fahrzeugs straff gehaltenen flexiblen Maßbandes zu bestimmen. Wurde eine Anzahl von Prüfpunkten gewählt und ist der verbleibende Prüfbereich zu klein, um unter Wahrung der Mindestabstände weitere Prüfpunkte festzulegen, können weniger als neun Prüfungen durchgeführt werden. Die von den Labors geprüften Stellen sind im Prüfbericht anzugeben. Die beauftragten technischen Dienste müssen jedoch so viele Prüfungen durchführen, dass in den jeweiligen HPC-Zonen die Einhaltung des HPC-Grenzwertes von 1.000 bzw. 1.700 nachgewiesen wird, und zwar vor allem an Punkten nahe der Grenze zwischen den beiden Zonen.

3.3.2 Bestimmung der HPC1000- und der HPC1700-Zone. Der Hersteller muss die Bereiche der Fronthaubenoberseite bestimmen, in denen nach Anhang I Nummer 3.5 der Verordnung (EG) Nr. 78/2009 der Wert für das Kopfschutzkriterium (head protetion criterion, HPC) nicht mehr als 1.000 (HPC1000-Zone) bzw. nicht mehr als 1.700 (HPC1700-Zone) betragen darf. Für die Bestimmung des Aufschlagbereichs ist der Punkt der ersten Berührung der Fronthaubenoberseite durch die Kopfform maßgeblich.

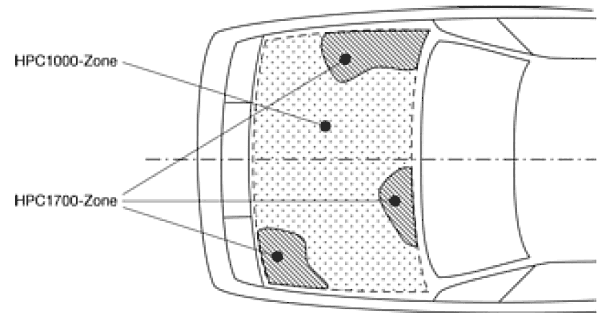

Abbildung 9 Markierung der HPC1000- und der HPC1700-Zone

3.3.3 Die Abgrenzung des Prüfbereichs der Fronthaubenoberseite sowie der HPC-Zonen wird nach einer vom Hersteller zur Verfügung gestellten Zeichnung in einer horizontalen Ebene über dem Fahrzeug vorgenommen, die der Standebene des Fahrzeugs parallel ist. Der Hersteller muss eine zur Markierung der Zonen auf dem Fahrzeug ausreichende Zahl von x- und y-Koordinaten angeben, wobei die äußere Fahrzeugkontur als z-Richtung zu betrachten ist. Die HPC1000- und HPC1700-Zone der Fronthaubenoberseite können aus mehreren Teilen bestehen, deren Zahl nicht begrenzt ist. Die Fläche des Prüfbereichs und der beiden Aufschlagflächen auf der Fronthaubenoberseite ist nach Herstellerzeichnung in der Projektion der Fronthaube auf eine der horizontalen Nullebene parallele horizontale Ebene über dem Fahrzeug zu berechnen.

4. Prüfverfahren

4.1 Der Zustand des Fahrzeugs oder Teilsystems muss den Bestimmungen von Kapitel I entsprechen. Die stabilisierte Temperatur des Prüfgeräts und des Fahrzeugs bzw. des Teilsystems muss 20 °C ± 4 °C betragen.

4.2 Der Prüfkörper Kinderkopfform/kleine Erwachsenenkopfform und Erwachsenenkopfform für diese Prüfung muss der Beschreibung in Teil V Nummern 3 und 4 entsprechen.

4.3 Für die Befestigung der Prüfkörper auf dem Katapult sowie das Auslösen und Beschleunigen gelten die Bestimmungen der Nummern 2.1 und 2.2.

4.4 Bei den Prüfschlägen auf den hinteren Teil der Fronthaube darf der Kopfform-Prüfkörper vor dem Aufschlag auf die Fronthaubenoberseite weder die Windschutzscheibe noch eine der A-Säulen berühren.

4.4.1 Die Aufschlagrichtung muss in einer Längsebene des Fahrzeugs liegen, die durch den Prüfungspunkt geht. Die zulässige Abweichung von dieser Richtung beträgt ± 2°. Die Prüfschläge auf die Fronthaubenoberseite sind nach rückwärts und unten zu führen, so als befände sich das Fahrzeug auf dem Boden. Der Winkel der Aufschlagrichtung gegen die Standflächen-Bezugsebene beträgt für die Prüfung mit dem Prüfkörper Kinderkopfform 50° ± 2°. Der Winkel der Aufschlagrichtung gegen die Standflächen-Bezugsebene beträgt für die Prüfung mit dem Prüfkörper Erwachsenenkopfform 65° ± 2°. Wird der Aufschlagwinkel aus vor dem ersten Aufschlag durchgeführten Messungen abgeleitet, ist der Einfluss der Schwerkraft zu berücksichtigen.

4.5 Beim Aufschlag des Kopfform-Prüfkörpers muss der Punkt des ersten Kontakts mit der Fronthaube innerhalb eines Toleranzbereichs von ± 10 mm vom gewählten Aufschlagpunkt liegen.

4.6 Die Geschwindigkeit der Kopfform-Prüfkörper beim Aufschlag auf die Fronthaube beträgt 9,7 ± 0,2 m/s.

4.6.1 Die Geschwindigkeit des Kopfform-Prüfkörpers vor dem Aufschlag ist zu einem beliebigen Zeitpunkt während des freien Fluges nach der in der Norm ISO 3784:1976 beschriebenen Methode zu messen. Die Toleranz bei dieser Messung beträgt ± 0,01 m/s. Die gemessene Geschwindigkeit wird um alle Faktoren berichtigt, die zwischen der Messung und dem Aufprall möglicherweise auf den Prüfkörper einwirken, um seine Geschwindigkeit zum Zeitpunkt des Aufschlags zu bestimmen.

4.7 Die Beschleunigung/Zeit-Verläufe sind aufzuzeichnen, und das Kopfverletzungskriterium (head injury criterion, HIC) ist zu errechnen. Der Punkt des ersten Kontakts mit der Fahrzeugfront ist festzuhalten. Die Aufzeichnung der Prüfungsergebnisse hat im Einklang mit der Norm ISO 6487:2002 zu erfolgen.

Teil III
Spezifikationen für Bremsassistenzsysteme

1. Allgemeines

Dieser Teil stellt die Erfüllung der Anforderungen an die Überprüfung von Bremsassistenzsystemen gemäß Nummer 4 von Anhang I der Verordnung (EG) Nr. 78/2009 sicher.

1.1 Leistungsmerkmale für BAS-Systeme der Kategorie A

Wurde durch relativ hohe Pedalkraft eine Notbremsung signalisiert, so muss die zusätzliche Pedalkraft zur Auslösung eines vollständigen Regelzyklus des ABV im Vergleich zu der bei nicht aktivem BAS notwendigen Pedalkraft herabgesetzt werden.

Diese Anforderung gilt als erfüllt, wenn die Anforderungen der Nummern 7.1 bis 7.3 erfüllt sind.

1.2 Leistungsmerkmale für BAS-Systeme der Kategorien B und C

Wurde eine Notbremsung zumindest durch sehr schnelles Betätigen des Bremspedals signalisiert, so muss der BAS den Druck erhöhen, um die größtmögliche Abbremsung zu erreichen oder einen vollständigen Regelzyklus des ABV auszulösen.

Diese Anforderung gilt als erfüllt, wenn die Anforderungen unter den Nummern 8.1 bis 8.3 erfüllt sind.

2. Für die Zwecke dieses Teils gelten folgende Begriffsbestimmungen:

2.1 "Bremsassistenzsystem der Kategorie A" bezeichnet ein System, das eine Notbremsung an der vom Fahrer auf das Bremspedal ausgeübten Kraft erkennt.

2.2 "Bremsassistenzsystem der Kategorie B" bezeichnet ein System, das eine Notbremsung an der Geschwindigkeit erkennt, mit der der Fahrer das Bremspedal niederdrückt.

2.3 "Bremsassistenzsystem der Kategorie C" bezeichnet ein System, das eine Notbremsung anhand mehrerer Kriterien, darunter der Betätigungsgeschwindigkeit des Bremspedals, erkennt.

3. Anforderungen Bei der Durchführung der in diesem Teil beschriebenen Prüfungen sind die folgenden Variablen zu messen:

3.1 die Bremspedalkraft (F_p), die in Form eines Tangentialbogens um die Achse der Bremspedallagerung auf die Mitte der Bremspedalfläche wirkt;

3.2 die Längsgeschwindigkeit v_x des Fahrzeugs;

3.3 die Längsbeschleunigung a_x des Fahrzeugs;

3.4 die Temperatur der Bremsen T_d, gemessen auf der Reibfläche der Bremsscheibe oder -trommel der Vorderräder,

3.5 gegebenenfalls der Bremsdruck P;

3.6 der Bremspedalweg S_p, gemessen in der Mitte der Bremspedalfläche oder an einer Stelle des Pedalmechanismus, an der die zurückgelegte Entfernung sich proportional zu der von der Mitte der Bremspedalfläche zurückgelegten Entfernung verhält und so eine einfache Kalibrierung der Messung ermöglicht.

4. Messungen

4.1 Die Variablen in Abschnitt 3 sind durch geeignete Messwertaufnehmer zu messen. Angaben zu Messgenauigkeit, Messbereichen, Filtertechniken, Datenverarbeitung und anderen Anforderungen finden sich in der Norm ISO 15037-1:2006.

4.2 Die Messung der Pedalkraft und der Bremsscheibentemperatur hat mit folgender Genauigkeit zu erfolgen:

4.2.1 Die Datenabtastfrequenz muss mindestens 500 Hz betragen.

4.2.2 Anlage II zu diesem Teil enthält weitere Angaben zur analogen und digitalen Datenverarbeitung der BAS-Prüfungsverfahren.

4.2.3 Die Anwendung anderer Messmethoden kann gestattet werden, sofern sie erwiesenermaßen eine zumindest gleichwertige Messgenauigkeit aufweisen.

5. Prüfbedingungen

5.1 Beladungsbedingungen für das Testfahrzeug

Das Fahrzeug muss unbeladen sein. Auf den vorderen Sitzen darf sich außer dem Fahrer noch eine weitere Person befinden, die für die Aufzeichnung der Prüfergebnisse verantwortlich ist.

6. Prüfverfahren

6.1 Die Prüfungen entsprechend der Beschreibung unter den Nummern 7 und 8 erfolgen mit einer Anfangsgeschwindigkeit von 100 ± 2 km/h. Das Fahrzeug muss mit Prüfgeschwindigkeit geradeaus fahren.

6.2 Die Durchschnittstemperatur der Vorderradbremsen ist gemäß Nummer 3.4 zu messen und vor jedem Test aufzuzeichnen; sie muss vor jedem Test zwischen 65 °C und 100 °C liegen.

6.3 Die Bremsprüfungen sind auf einer trockenen Asphaltprüfstrecke im Einklang mit der Norm ISO 15037-1:1998 durchzuführen.

6.4 Als Bezugszeit to gilt bei dieser Prüfung der Moment, in dem die Bremspedalkraft 20 N erreicht.

Anmerkung:

Bei Fahrzeugen, deren Bremssystem durch eine Energiequelle unterstützt wird, hängt die aufzubringende Pedalkraft vom Energieniveau in der Energiespeicherungseinrichtung ab. Es ist daher vor Beginn der Prüfung für einen ausreichenden Energievorrat zu sorgen.

7. Beurteilung, ob ein BAS der Kategorie a vorliegt

Ein BAS der Kategorie a muss die Prüfungsanforderungen der Abschnitte 7.1 und 7.2 erfüllen.

7.1 Prüfung 1: Bezugsprüfung zur Bestimmung von F_ABS und a_ABS

7.1.1 Die Referenzwerte F_ABS und a_Aas sind im Einklang mit dem in Anlage I beschriebenen Verfahren zu bestimmen.

7.2 Prüfung 2: Aktivierung des BAS

7.2.1 Nach Erkennen einer Notbremsung muss bei Systemen, die auf die Pedalkraft ansprechen:

• ein im Verhältnis zur Pedalkraft deutlich erhöhter Druck in der Bremsleitung, sofern dieses Messverfahren gemäß Nummer 7.2.5 zulässig ist, oder
• eine im Verhältnis zur Pedalkraft deutlich erhöhte Verzögerung des Fahrzeugs feststellbar sein.

7.2.2 Die Leistungsanforderungen an ein BAS der Kategorie a gelten als erfüllt, wenn eine spezifische Bremscharakteristik (bestimmt werden kann, bei der die für (F_ABS, - F_T) erforderliche Pedalkraft um 40 % bis 80 % geringer ist als bei (F_ABS extrapoliert - F_T)

7.2.3 FT und aT sind Schwellenwerte für Kraft und Verzögerung (siehe Abbildung 1). Die Werte für FT und aT sind dem technischen Dienst bei der Beantragung der Typgenehmigung mitzuteilen. Der a_T-Wert muss zwischen 3,5 m/s² und 5,0 m/s² betragen.

7.2.4 Ausgehend vom Koordinatenursprung ist eine gerade Linie durch den Punkt FT, a_T zu ziehen (siehe Abbildung 1a). Der Wert für die Pedalkraft F am Schnittpunkt zwischen dieser Linie und einer mittels der Formel a = a_ABS bestimmten waagrechten Linie wird als FABS, extrapoliert definiert:

F_{ABS, extrapoliert} = (F_T x a_ABS) / (a_T)

7.2.5 Bei Fahrzeugen der Klasse N, mit einer Höchstmasse von mehr als 2500 kg oder bei Fahrzeugen der Klasse M1, die von solchen Fahrzeugen der Klasse N, abgeleitet sind, kann sich der Hersteller alternativ dafür entscheiden, die Pedalkraftwerte für F_T, F_{ABS ,min}, F_{ABS ,max} und F_{ABS, extrapoliert} vom charakteristischen Ansprechdruck in der Bremsleitung anstatt von der charakteristischen Verzögerung des Fahrzeugs abzuleiten. Die Messung erfolgt bei steigender Pedalkraft.

7.2.5.1 Der Druck, bei dem der Regelzyklus des ABV beginnt, ist durch fünf Prüfungen mit einer Anfangsgeschwindigkeit von 100 ± 2 km/h zu bestimmen, bei denen das Bremspedal bis zum Ansprechen des ABV betätigt und dann der entsprechende Druckwert gemäß der Aufzeichnung des Drucks an den Vorderrädern aufgezeichnet wird; anschließend ist daraus der Durchschnittswert P_abs zu ermitteln.

7.2.5.2 Der Ansprechdruck PT ist vom Hersteller anzugeben; er muss einer Verzögerung zwischen 2,5-4,5 m/s² entsprechen.

7.2.5.3 Abbildung 1b ist wie unter Nummer 7.2.4 beschrieben zu konstruieren, zur Bestimmung der unter Nummer 7.2.5 genannten Parameter sind jedoch Messungen des Drucks in der Bremsleitung zu verwenden; dabei ist:

F_{ABS, extrapoliert} = (F_T x P_ABS) / (P_T)

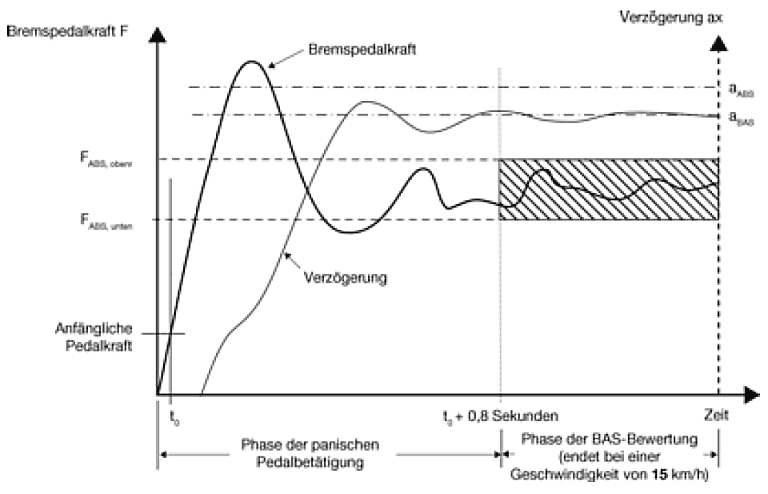

Abbildung 1a Charakteristische Pedalkraft, die für die maximale Verzögerung mit einem BAS der Kategorie a erforderlich ist

Abbildung 1b Charakteristische Pedalkraft, die für die maximale Verzögerung mit einem BAS der Kategorie a erforderlich ist

7.3 Datenbewertung

Das Vorliegen eines Bremsassistenten der Kategorie a gilt als erwiesen, wenn:

F_{ABS, min}< F_ABS< F_{ABS, max}

Dabei ist:

F_{ABS, max} - F_T< (F_{ABS, extrapoliert} - F_T) x 0,6

und

F_{ABS, min} - F_T> (F_{ABS, extrapoliert} - F_T) x 0,2

8. Beurteilung, ob ein BAS der Kategorie B vorliegt.

Ein BAS der Kategorie B muss die Prüfungsanforderungen der Nummern 8.1 und 8.2 erfüllen.

8.1 Prüfung 1: Bezugsprüfung zur Bestimmung von F_ABS und a_ABS.

8.1.1 Die Referenzwerte F_ABS und a_ABS sind im Einklang mit dem in Anlage I beschriebenen Verfahren zu bestimmen.

8.2 Prüfung 2: Aktivierung des BAS

8.2.1 Das Fahrzeug muss mit der unter Nummer 6.1 festgelegten Prüfungsanfangsgeschwindigkeit geradeaus fahren. Der Fahrer muss das Bremspedal entsprechend der Abbildung 2 rasch niedertreten, um eine Notbremsung zu simulieren, durch die der BAS aktiviert und ein vollständiger Regelzyklus des ABV ausgelöst wird.

8.2.2 Zur Aktivierung des BAS ist das Bremspedal gemäß den Angaben des Fahrzeugherstellers zu betätigen. Der Hersteller muss dem technischen Dienst bei der Beantragung der Typgenehmigung mitteilen, welche Pedalkraft notwendig ist. Dem technischen Dienst ist der zufriedenstellende Nachweis, dass der BAS unter den vom Hersteller beschriebenen Bedingungen anspricht, folgendermaßen zu erbringen:

8.2.2.1 Für Systeme der Kategorie B Bestimmung der zur Aktivierung des Bremsassistenzsystems erforderlichen Pedalgeschwindigkeit (z.B. Niedertreten des Pedals mit 9 mm/s) während eines gegebenen Zeitintervalls.

8.2.2.2 Für Systeme der Kategorie C Bestimmung, welche Eingabevariablen für die Entscheidung, ob das Bremsassistenzsystem zu aktivieren ist, maßgeblich sind, in welchem Verhältnis sie zueinander stehen und wie das Pedal zu betätigen ist, um das Bremsassistenzsystem für die in diesem Teil beschriebenen Prüfungen zu aktivieren.

8.2.3 Nachdem t = t_o + 0,8 s und bis das Fahrzeug auf eine Geschwindigkeit von 15 km/h abgebremst ist, muss die Pedalkraft zwischen dem oberen unter dem unteren F_ABS-Wert liegen. Dabei beträgt F_{ABS, oben} 0,7 x F_ABS und F_{ABS, unten} 0,5 x F_ABS.

8.2.4 Sofern die Anforderung unter Nummer 8.3 erfüllt ist, gelten die Anforderungen auch dann als erfüllt, wenn, nachdem t = t_o + 0,8 s, die Pedalkraft unter F_{ABS, unten} sinkt.

8.3 Datenbewertung

Das Vorliegen eines BAS der Kategorie B gilt als erwiesen, wenn zwischen dem Zeitpunkt, an dem t = to + 0,8 s und dem Zeitpunkt, an dem das Fahrzeug bis auf 15 km/h abgebremst ist, eine mittlere Verzögerung von mindestens 0,85 x a_ABS aufrechterhalten wird.

Abbildung 2 Beispiel für die Prüfung 2 bei einem BAS-System der Kategorie B.

9. Beurteilung, ob ein BAS der Kategorie C vorliegt.

9.1 Ein BAS der Kategorie C muss die Prüfungsanforderungen der Abschnitte 8.2 und 8.3 erfüllen.

9.2 Datenbewertung

Ein BAS der Kategorie C muss die Anforderungen der Nummer 8.3 erfüllen.

weiter .
