Vorwort

Montagearbeiten, bei denen Laufstege, Treppen, Bühnen (Arbeits- oder Lagerflächen) oder Fassaden mit Rosten aus Metall oder Kunststoff montiert, demontiert oder instand gesetzt werden, sind durch spezifische Gefährdungen und Belastungen charakterisiert.

Dabei kommt insbesondere dem Absturzrisiko von Konstruktionsteilen eine besondere Bedeutung zu.

Die Montage von Rosten zeichnet sich unter anderem aus durch:

• Belegung großer Flächen innerhalb kürzester Zeit, "hohe Flächenleistungen"
  Hierdurch sind die Mitarbeiter erheblichen körperlichen und psychischen Belastungen ausgesetzt.
• Kosten- und Zeitdruck
  Diese führen oftmals dazu, dass auf die erforderlichen Schutzmaßnahmen verzichtet wird bzw. diese nur mangelhaft und damit nicht sicher wirksam ausgeführt werden.

Diese Informationsschrift wendet sich an Unternehmer und Führungskräfte, aber auch an Mitarbeiter, die mit der Vorbereitung und Durchführung der Montage von Rosten beauftragt werden.

Sie beinhaltet folgende Schwerpunkte:

• Vorbereitung, Leitung und Koordination der Arbeiten
• Beurteilung von Gefährdungen und Belastungen
• Leitung und Aufsicht der Bauarbeiten
• allgemeine und projektspezifische Unterweisungen
• Auswahl und Einsatz von Arbeitsmitteln und Ausrüstungen
• Schutzmaßnahmen gegen Absturz
• Lagerung und Transport sowie
• Gesundheitsgefährdungen beim Transport von Hand

Unfallbedingte Fehlzeiten und arbeitsbedingte Erkrankungen sowie Montageunterbrechungen durch fehlende Schutzeinrichtungen können durch Einbeziehung des Arbeitsschutzes in die Planung, Vorbereitung und Durchführung der Arbeiten minimiert werden. Durch praxisbezogene Beispiele soll aufgezeigt werden, dass die Berücksichtigung des Arbeitsschutzes sich insgesamt positiv auf das Unternehmen auswirkt.

Als Hilfestellung ist im Anhang 7 ein Muster-Gefährdungskatalog aufgeführt, der im Bedarfsfall auf die konkreten Baustellenbedingungen anzuwenden ist.

Hinweise

In dieser Broschüre werden Begriffe wie folgt verwendet:

Roste: Hierunter fallen Metallgitterroste (z.B. Schweißpress-, Press-, Einsteck- und Blechprofilroste) sowie Kunststoffgitterroste.

Die verschiedenen Rosttypen sind in der Information "Roste - Auswahl und Betrieb" (BGI/GUV-I 588-1) beschrieben.

Montage: Transportieren, Verlegen, Verschrauben, Verschweißen, Demontieren und Instandsetzen von Rosten

Bauarbeiten: Beinhaltet auch die Montage von Rosten in/auf maschinellen Anlagen und Anlagenteilen

1 Vorbereitung, Leitung und Koordination

1.1 Planung

Ein reibungsloser Montageablauf bedingt eine sorgfältige Planung der Bauarbeiten. Um sicher planen zu können, müssen sowohl die Aufgabenstellung als auch die Gegebenheiten auf der Baustelle bekannt sein (Abb. 1-1).

Die Aufgabenstellung geht aus dem Auftrag mit Leistungsbeschreibung und den Zeichnungen hervor. Auf Basis dieser Vorgaben können die Verlegepläne für die Roste erstellt und der Personaleinsatz vorgeplant werden.

Die Gegebenheiten der Bau-/Montagestelle beeinflussen wesentlich die Montageart, die Montagehilfsmittel und die Montagefolge. In die Planung der Montage sind die Schutzmaßnahmen zur sicheren Durchführung der Arbeiten zu integrieren.

Geplant werden müssen auch die Baustelleneinrichtung und der Materialtransport zur Montagestelle. Die Tragfähigkeit der Zufahrten und Wege auf der Baustelle müssen bekannt sein, damit der Einsatz z.B. von Fahrzeugen, Kranen und fahrbaren Hubarbeitsbühnen sicher erfolgen kann. Es gehört zu einer sorgfältigen Montagevorbereitung, bereits im Planungsstadium die Bau-/ Montagestelle in Augenschein zu nehmen und sich mit dem Bauleiter, Architekt/Planer oder Bauherrn abzustimmen. Dazu gehören Termine, Baufreigaben, Baustellenordnung, Sicherheits- und Gesundheitsschutzplan (SiGe-Plan) und sonstige auf der Baustelle geltende Regelungen.

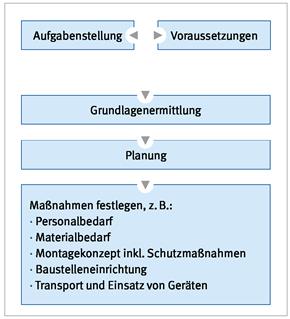

Abb. 1-1 Grundlagen der Planung

In die Planung der Montagearbeiten sind Aspekte des Arbeits- und Gesundheitsschutzes zu integrieren und entsprechend zu dokumentieren.

1.2 Gefährdungsbeurteilung

Montagearbeiten zeichnen sich durch wechselnde Arbeitsplätze und sich schnell ändernde Tätigkeiten aus. Dies begründet das hohe Gefährdungspotential bei Bauarbeiten. Es ist Aufgabe des Unternehmers bzw. der beauftragten Führungskräfte, diese Gefährdungen zu beurteilen, Schutzmaßnahmen zu planen und durchzuführen sowie die Einhaltung der Schutzmaßnahmen zu kontrollieren.

Unabhängig von der Art der Dokumentation muss die Gefährdungsbeurteilung mindestens Folgendes enthalten:

• Planung und Festlegung der Tätigkeiten und Arbeitsbereiche
• Ermittlung der Gefährdungen
• Festlegen und Durchführung erforderlicher Arbeitsschutzmaßnahmen sowie
• Überprüfen der Durchführung und der Wirksamkeit der Maßnahmen

Dabei sind alle Tätigkeiten und Arbeitsplätze sowie Verkehrswege, die zur Erfüllung des Auftrages erforderlich sind, zu berücksichtigen. Dies schließt auch die Montage und Demontage von Schutzeinrichtungen und die Gefährdung anderer Gewerke ein.

Die Dokumentationspflicht dient insbesondere der Rechtssicherheit des Unternehmers bzw. der verantwortlichen Personen. Im Schadensfall kann anhand der Dokumentation nachgewiesen werden, dass die Arbeitsschutzpflichten erfüllt wurden. Die Dokumentation ist außerdem eine hilfreiche Grundlage für die Ein- und Unterweisung der Mitarbeiter.

Unterstützung zur Erstellung und Dokumentation der Gefährdungsbeurteilung bieten die TRBS 1111 "Gefährdungsbeurteilung und sicherheitstechnische Bewertung" und entsprechende Handlungshilfen der Unfallversicherungsträger.

1.2.1 Absturz - die größte Gefährdung auf Baustellen

Die meisten tödlichen und schweren Arbeitsunfälle auf Baustellen sind auf Abstürze zurückzuführen. Ab welchen Höhen die Mitarbeiter gegen Absturz zu sichern sind, zeigt Abb. 1-2.

Abb. 1-2 Absturzhöhen, ab denen Maßnahmen gegen Absturz eingesetzt werden müssen
(§ 12 UVV "Bauarbeiten" [BGV/GUV-V C22])

Bei der Auswahl der Absturzsicherungsmaßnahmen ist eine festgelegte Rangfolge zu beachten (Abb. 1-3). In erster Linie muss Seitenschutz zum Einsatz kommen. Nur wenn dieser nicht einsetzbar ist, können Maßnahmen in der Reihenfolge, wie in Abb. 1-3 dargestellt, ausgewählt werden.

Kollektive Schutzmaßnahmen, wie Seitenschutz oder Auffangnetze, haben grundsätzlich Vorrang vor individuellen Maßnahmen (Persönliche Schutzausrüstung gegen Absturz [PSa gegen Absturz]).

Der Anhang 7 enthält einen Gefährdungskatalog für die Montage von Rosten.

Abb. 1-3 Rangfolge der Schutzmaßnahmen

1.3 Montageanweisung

Mit der Montageanweisung teilt der Montageleiter dem Aufsichtführenden vor Ort wichtige sicherheitsrelevante Informationen mit, z.B.:

• Montagefolge
• Gewicht, Transport, Lagerung und Einbau der Roste
• Tragfähigkeit von Hebezeugen, Bauteilen und deren Standsicherheit, auch während des Montageablaufs
• Sicherungseinrichtungen für Arbeitsplätze und Verkehrswege
• Maßnahmen gegen Herabfallen von Gegenständen
• Hinweise zur Baustellenordnung und zum SiGe-Plan

Die Montageanweisung muss als wesentliche Unterlage auf der Baustelle vorliegen. Gehen alle Informationen aus Zeichnungen und sonstigen Dokumenten hervor, kann auf eine Montageanweisung verzichtet werden.

Ein Verlegeplan ohne zusätzliche Informationen ist im Regelfall nicht ausreichend.

Der Anhang 1 enthält das Formular einer Montageanweisung.

1.4 Zeichnungen und Verlegepläne

Zeichnungen und Verlegepläne geben den ausführenden Monteuren die wesentlichen Angaben zur fachgerechten technischen Durchführung der Arbeiten. Sie können z.B. Angaben enthalten über:

• vorhandene Unterkonstruktion
• Positionen der Roste (Abb. 1-4)
• Trag- und Verlegerichtung
• Ausschnitte und Verstärkungen
• Verbindungsmaterialien
• Befestigungsvorgaben für Seitenschutz und Schutznetze
• Öffnungen und Ausschnitte sowie deren Abdeckungen als Schutz gegen Absturz

Abb. 1-4 Ausgelegte Gitterrostbühne

1.5 Leitung und Aufsicht der Bauarbeiten

Die Leitung von Bau-/Montagearbeiten führt der Unternehmer oder ein fachlich geeigneter und schriftlich beauftragter Vorgesetzter durch. Sie gewährleisten neben der technisch richtigen Ausführung auch die sichere Durchführung der Arbeiten. Ein Muster der Übertragung von Unternehmerpflichten auf geeignete Vorgesetzte enthält der Anhang 2.

Weisungsbefugte Personen ( Aufsichtführende) beaufsichtigen die Arbeiten. Sie verfügen über ausreichende Erfahrungen und Kenntnisse über die zu beaufsichtigenden Bauarbeiten sowie zu deren sicheren Durchführung. Sie überwachen die angeordneten Maßnahmen und sind gegenüber den eigenen Mitarbeitern weisungsbefugt. Verlässt der Aufsichtführende die Baustelle, hat er einen geeigneten Vertreter zu bestimmen.

Gegenüber Zeitarbeitnehmern besteht die gleiche Verpflichtung zur Aufsicht und Fürsorge wie für eigene Mitarbeiter.

1.6 Baustellenkoordination

Grundsätzlich sorgt die Bauleitung bzw. der Verantwortliche des Auftraggebers durch Koordination dafür, dass eine gegenseitige Gefährdung von örtlich gleichzeitig tätigen Unternehmen vermieden wird. Aber auch jedes Unternehmen selbst verhindert eine Gefährdung von in der Nähe arbeitenden Mitarbeitern anderer Unternehmen. Hierzu sind Absprachen und Vereinbarungen zu treffen, z.B. über eine weisungsbefugte Person, die vor Ort die Arbeiten aufeinander abstimmt.

Nähere Ausführungen enthält die Unfallverhütungsvorschrift "Grundsätze der Prävention" (BGV/GUV-V A1).

Bei der Koordinierung wird die Bauleitung, je nach Größe und Gefährdungspotenzial der Baustelle, vom

Sicherheits- und Gesundheitsschutzkoordinator (SiGeKo) unterstützt. Schon in der Planungsphase des Bauvorhabens hat dieser einen Sicherheits- und Gesundheitsschutzplan (SiGe-Plan) zum reibungslosen und sicheren Ablauf der Bauarbeiten zu erstellen. Hierzu benötigt er Informationen der ausführenden Firmen.

Die Einhaltung des SiGe-Plans ist für alle auf der Baustelle verbindlich und wird durch den SiGeKo überwacht.

1.7 Notfälle und Erste Hilfe

Im Vorfeld der Montagearbeiten sind Maßnahmen für Notfälle und Erste Hilfe erforderlichenfalls zusammen mit dem Bauherrn festzulegen. Es ist für eine ausreichende Anzahl ausgebildeter Ersthelfer und für das notwendige Erste-Hilfe-Material auf der Baustelle zu sorgen.

Je nach Tätigkeit und Gefährdungsgrad sind Rettungsmittel auf Bau-/Montagestellen vorzuhalten. Eine ausreichende Anzahl an Mitarbeitern muss im Umgang mit den Rettungsmitteln geübt sein.

2 Unterweisung

2.1 Allgemeines

Jeder Mitarbeiter ist vor Aufnahme seiner Tätigkeit und danach in regelmäßigen Abständen, mindestens jedoch einmal jährlich, zu unterweisen. Die im Rahmen der Arbeitnehmerüberlassung entliehenen Arbeitnehmer sind wie eigene Mitarbeiter zu behandeln, also auch entsprechend zu unterweisen. Unterweisungen müssen dokumentiert werden.

2.2 Unterweisungsinhalte

Die Gefährdungsbeurteilung berücksichtigt alle Gefährdungen, die mit der Erfüllung des Auftrages verbunden sind. Damit ist sie die Grundlage für die Zusammenstellung von Unterweisungsthemen (siehe Anhang 4).

2.3 Projektspezifische Unterweisungen

Neben den allgemeinen Unterweisungen kommt den projektspezifischen Unterweisungen (Abb. 2-1) eine besondere Bedeutung zu. Bei der Einweisung der Mitarbeiter in die Arbeitsaufgabe und die Baustelle sind ihnen auch die Schwerpunkte des Arbeitsschutzes für dieses Projekt zu vermitteln (siehe Anhang 3).

Abb. 2-1 Einweisung anhand von Plänen und projektspezifische Unterweisung

2.3.1 Anlässe einer projektspezifischen Unterweisung

Anlässe zu einer baustellenspezifischen Unterweisung sind u. a.:

• Eröffnung einer neuen Baustelle (Baustelleneinweisung)
• erstmaliger Einsatz eines Mitarbeiters auf der Baustelle oder Übernahme einer neuen Aufgabe (Arbeitseinweisung)
• Veränderungen der Montageabläufe
• Einsatz neuer Arbeitsmittel, neuer Montagetechnologien
• Einsatz von Mitarbeitern in Fremdbetrieben (z.B. Baustellen in Chemieanlagen)
• Unfälle und Vorkommnisse sowie Ergebnisse von Baustellenbegehungen, z.B. festgestellte Mängel

2.3.2 Inhalte einer projektbezogenen Unterweisung

Die Inhalte einer projektbezogenen Unterweisung können z.B. sein:

• Organisation der Baustelle
• baustellenspezifische Regelungen, z.B. aus Festlegungen der Baustellenordnung oder aus dem Sicherheits- und Gesundheitsschutzplan (SiGe-Plan) bzw. betriebsinterne Regelungen des Auftraggebers (z.B. Chemiewerk)
• Verhalten bei Störungen und Unfällen
• Rettungskette und Maßnahmen zur Ersten Hilfe
• Betriebsanweisungen und Montageanweisung und
• Benutzung und Handhabung von Schutz- und Sicherheitseinrichtungen

Der Anhang 3 enthält beispielhaft Themen, über die Mitarbeiter vor Aufnahme ihrer Tätigkeiten auf der Baustelle unterwiesen werden können.

3 Arbeitsmittel, Ausrüstungen und Einrichtungen

3.1 Elektrische Betriebsmittel

Auf Bau- und Montagestellen sind elektrische Betriebsmittel Schmutz und Feuchtigkeit sowie durch den rauen Betrieb mechanischen Belastungen ausgesetzt. Die Beschäftigten müssen jederzeit wirkungsvoll gegen elektrische Körperdurchströmungen geschützt sein. Dies gewährleisten u. a. elektrische Betriebsmittel, die für die besonderen Einsatzbedingungen bei Bau- und Montagearbeiten geeignet sind.

3.1.1 Speisepunkte

Elektrische Betriebsmittel auf Bau- und Montagestellen müssen von besonderen Speisepunkten versorgt werden. Dies sind in der Regel

• Baustromverteiler,

für kleinere Baustellen

• geerdete Kleinstbaustromverteiler oder
• Schutzverteiler sowie Anschluss- und Verlängerungsleitungen mit PRCD-S, ortsveränderliche Fehlerstrom-Schutzeinrichtung mit Schutzleiterüberwachung im bestehenden Netz (Abb. 3-1 und 3-2).

Abb. 3-1 Schutzverteiler (mit PRCD-S)

Abb. 3-2 Verlängerungsleitung (mit PRCD-S)

Steckdosen in Hausinstallationen stellen keine sicheren Speisepunkte dar.

3.1.2 Leitungen und Steckverbindungen

Auf Bau- und Montagestellen kommen als bewegliche flexible Leitungen nur Gummischlauchleitungen der Ausführung H07RN-F oder gleichwertige zum Einsatz. PVC-Leitungen verspröden und sind nicht für die rauen Bedingungen auf Baustellen geeignet.

Leitungsroller müssen schutzisoliert ausgeführt, spritzwassergeschützt und mit einer Überhitzungs-Schutzeinrichtung ausgerüstet sein. Entsprechend dem rauen Betrieb auf Baustellen sind robust gebaute Leitungsroller, möglichst mit Symbol, zu verwenden (Abb. 3-3). Um Schäden durch Überhitzung zu vermeiden, ist die Anschlussleitung vom Leitungsroller vor dem Anstecken der Geräte abzuwickeln.

Abb. 3-3 Für Baustellen geeigneter Leitungsroller

3.1.3 Leuchten auf Baustellen

Baustellenleuchten tragen grundsätzlich das-Symbol. Die überwiegend ortsveränderlichen Leuchten entsprechen der Schutzklasse II (schutzisoliert) und haben ein Schutzglas und einen Schutzkorb (Abb. 3-4).

Montagen in elektrotechnisch engen Räumen siehe Information "Metallbau-Montagearbeiten" (BGI 544) und "Einsatz von elektrischen Betriebsmitteln bei erhöhter elektrischer Gefährdung" (BGI 594).

Abb. 3-4 Baustellenleuchte (42 Volt), geeignet für elektrotechnisch enge Räume

3.1.4 Prüfung elektrischer Betriebsmittel

Vor jedem Arbeitseinsatz müssen elektrische Betriebsmittel einer Sichtprüfung auf augenscheinliche Mängel durch den Benutzer unterzogen werden.

Schadhafte elektrische Betriebsmittel sind sofort der Benutzung zu entziehen. Reparaturen dürfen ausschließlich von Elektrofachkräften durchgeführt werden.

Die Elektrofachkraft führt regelmäßig Prüfungen aller elektrischen Betriebsmittel durch. Die Prüffrist für auf Bau- und Montagestellen eingesetzte Geräte beträgt in der Regel drei Monate (maximale Prüffrist 12 Monate unter bestimmten Voraussetzungen). Die durchgeführte Prüfung muss auf der Baustelle nachvollziehbar sein, z.B. durch Anbringung einer Prüfplakette am Gerät.

3.2 Bolzensetzwerkzeuge

Im gewerblichen Bereich sind ausschließlich Bolzenschubwerkzeuge zugelassen (Abb. 3-5).

Abb. 3-5 Bolzenschubwerkzeug mit Kartuschen

Bolzenschubwerkzeuge, die bis Ende 2009 hergestellt wurden, müssen folgende Kennzeichnungen tragen:

• PTB-Zulassungszeichen (Abb. 3-6) oder Zulassungszeichen einer anderen europäischen Prüfstelle
• Hersteller, Lieferer
• Typenbezeichnung
• Bezeichnung der vorgeschriebenen Munition
• Fabrikationsnummer
• Prüfkennzeichnung (Abb. 3-7)

Bolzenschubwerkzeuge, hergestellt ab 2010, tragen ein CE-Zeichen. Das PTB-Zulassungszeichen und das Prüfzeichen stehen nicht mehr auf dem Gerät.

Abb. 3-6 Zulassungszeichen der Prüfstelle

Abb. 3-7 Prüfzeichen

Wesentliche Informationen zum Umgang mit Bolzenschubwerkzeugen liefern die Betriebsanleitungen der Hersteller, z.B.:

• Hinweis auf die vorgeschriebene Wiederholungsprüfung
• Anleitung - erforderlichenfalls mit bildlicher Darstellung - für die Benutzung und Instandhaltung des Gerätes
• Bezeichnung der für das Gerät vorgeschriebenen Munition und Verhaltensanweisungen bei Munitionsversagen
• Bezeichnung der für das Gerät geeigneten Setzbolzen (Abb. 3-8)
• Hinweise zum Montageablauf beim Einbau des Pufferringes und
• Angabe des maximalen Austrittsmaßes des Schubkolbens aus dem Lauf

Abb. 3-8 Setzbolzen für Stahl (Gewindebolzen)

Folgende weitere Sicherheitsanforderungen sollten beachtet werden:

• Bolzen nie in ungeeignete Werkstoffe eintreiben (Betongüteklasse beachten, nicht in Lochziegel oder Leichtbaustoffe, nicht in Eintreibstellen von herausgezogenen oder herausgebrochenen Setzbolzen)
• Mindestabstände der Setzbolzen untereinander und von freien Kanten einhalten
• Benutzung der erforderlichen persönlichen Schutzausrüstung (Schutzhelm, Schutzbrille und Gehörschutz für Setzer und Helfer)
• Beachtung des Mindestalters (mindestens 18 Jahre, sonst nur zu Ausbildungszwecken unter Aufsicht)

Weitere Anforderungen enthält die Unfallverhütungsvorschrift "Arbeiten mit Schussapparaten" (BGV/GUV-V D9).

3.3 Bolzenschweißgeräte

Bolzenschweißgeräte (Abb. 3-9) arbeiten mit Hubzündung, Spitzenzündung, mit Keramik-Ring oder Schutzgas.

Das Bolzenschweißverfahren zählt zu den schadstoffarmen Schweißverfahren, da die Schweißzeit im Bereich von Millisekunden liegt und das Schmelzbad relativ klein ist.

Bei der Benutzung von Bolzenschweißgeräten sind folgende Schutzmaßnahmen zu beachten:

• Beim Schweißen unter erhöhter elektrischer Gefährdung nur Geräte mit einem Scheitelwert der Gleichspannung von 113 Volt einsetzen.
• Wegen der hohen Magnetfelder sollten Personen mit Herzschrittmacher keine Bolzenschweißgeräte bedienen.
• Je nach Schweißverfahren ist eine Schutzbrille mit UV-Schutzfilter und Gehörschutz erforderlich (siehe Betriebsanleitung des Herstellers).
• In engen Räumen kann beim Schweißen von oberflächenbeschichteten und Edelstahl-Werkstücken eine Absaugung erforderlich sein.
• trockene Arbeitskleidung und Schutzhandschuhe
• Schutzschuhe mit intakter Sohle
• Anschluss des Bolzenschweißgerätes nur an einen Speisepunkt (z.B. Baustromverteiler), siehe Abschnitt 3.1.1

Wesentliche Hinweise enthält die Betriebsanleitung des Herstellers.

Abb. 3-9 Bolzenschweißgerät

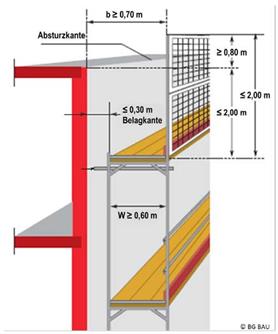

3.4 Gerüste und fahrbare Arbeitsbühnen

Gerüste und fahrbare Arbeitsbühnen (Abb. 3-10) dürfen nur von fachkundigen Personen gemäß Aufbau- und Verwendungsanleitung des Herstellers auf-, um- und abgebaut werden. Nach dem Aufbau erfolgt die Prüfung durch eine befähigte Person mit Dokumentation. Am fertig gestellten Gerüst werden die Kennzeichnung (Abb. 3-11) und der Plan für die Benutzung angebracht.

Nicht fertig gestellte Gerüste oder Gerüstabschnitte sind abzusperren und zu kennzeichnen (Abb. 3-12).

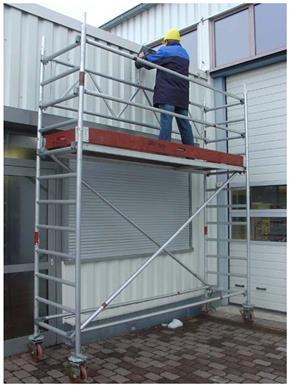

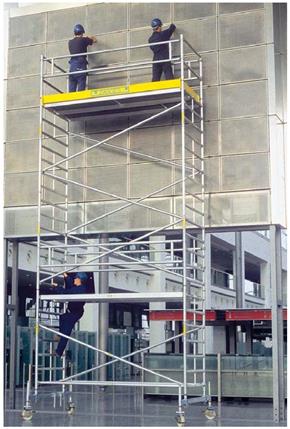

Abb. 3-10 Fahrbare Arbeitsbühne nach DIN EN 1004

Abb. 3-11 Beispiel einer Gerüstkennzeichnung

Abb. 3-12 Zutritt für Unbefugte verboten

Der Gerüstbenutzer hat auch Pflichten, z.B.:

• Prüfung vor der ersten Benutzung auf augenscheinliche Mängel und Dokumentation der Prüfung
• keine eigenmächtigen Veränderungen am Gerüst durchführen
• keine Materiallagerung auf dem Gerüst über die zulässige Belastung hinaus
• Bekanntgabe der Nutzungsart und der beabsichtigten Belastung des Gerüstes gegenüber dem Gerüstersteller
• Unterweisung aller Beschäftigten über die sichere Benutzung von Gerüsten und fahrbaren Arbeitsbühnen

Es ist sinnvoll, dass der Gerüstersteller und der Verantwortliche des Gerüstbenutzers die Prüfung bei der Gerüstübergabe gemeinsam durchführen und auch das Protokoll gemeinsam unterschreiben.

Nähere Angaben über die Errichtung und Benutzung von Gerüsten enthält die Information "Handlungsanleitung für den Umgang mit Arbeits- und Schutzgerüsten" (BGI/GUV-I 663).

3.5 Schutznetze

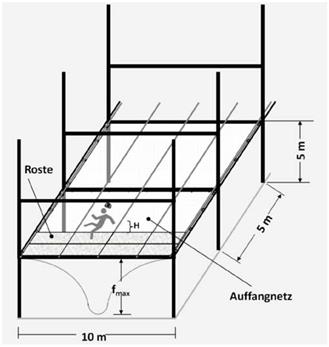

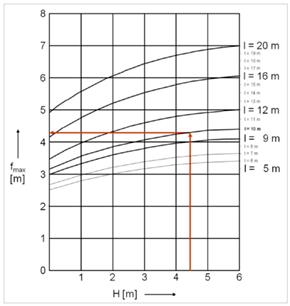

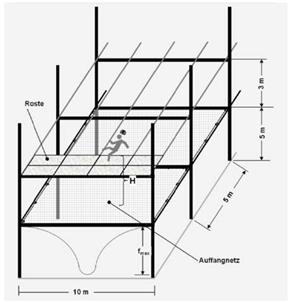

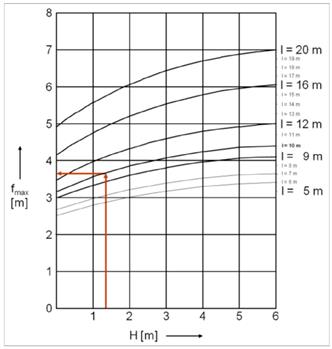

Schutznetze sind Auffangeinrichtungen, die abstürzende Personen sicher auffangen sollen. Sie werden eingesetzt als Sicherheitseinrichtung bei der Montage von Rosten, wo ein sicherer Standplatz (z.B. Gebäudeteile mit Seitenschutz oder Gerüste) nicht vorhanden ist. Der Einsatz von Schutznetzen hat Vorrang vor der PSa gegen Absturz (siehe Abschnitt 1.2.1).

Schutznetze dürfen nur durch fachkundige Monteure angebracht werden. Eine Kennzeichnung, aus der die wichtigsten Informationen hervorgehen, ist dauerhaft am Schutznetz angebracht (Abb. 3-13).

Nähere Angaben zu Schutznetzen liefern die Regel "Einsatz von Schutznetzen" (BGR/GUV-R 179) und die Information "Montage von Profiltafeln für Dach und Wand" (BGI 5075).

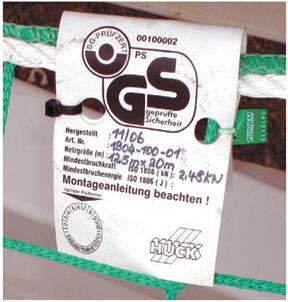

Abb. 3-13 Schutznetzkennzeichnung

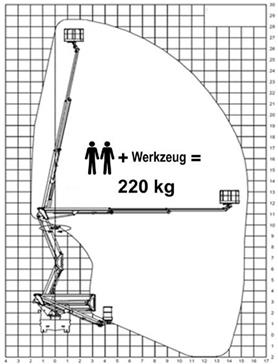

3.6 Fahrbare Hubarbeitsbühnen und Flurförderzeuge

Fahrbare Hubarbeitsbühnen kommen bei der Verlegung von Gitterrosten z.B. an Fassaden zum Einsatz. Hier sind die Vorgaben des Herstellers (Betriebsanleitung) und die Anforderungen an die Bedienpersonen von Bedeutung (siehe BGG/GUV-G 966 "Ausbildung und Beauftragung der Bediener von Hubarbeitsbühnen"). Auf Folgendes ist besonders zu achten:

• Ausbildung und schriftliche Beauftragung der mindestens 18 Jahre alten Bedienpersonen (siehe Anhang 5)
• Nachweis der Bedienbefähigung gegenüber dem Unternehmer
• Einweisung durch den Verleiher beim Einsatz von Leihgeräten
  Die Dokumentation der Einweisung wird dringend empfohlen.
• Eine Kopie der letzten Prüfung durch eine befähigte Person und die Betriebsanleitung müssen am Einsatzort vorliegen.

Beim Einsatz von fahrbaren Hubarbeitsbühnen muss eine mit dem Notablass vertraute Person sich in der Nähe aufhalten, um Rettungsmaßnahmen umgehend einleiten zu können.

Nähere Angaben zu fahrbaren Hubarbeitsbühnen siehe Information "Sicherer Umgang mit fahrbaren Hubarbeitsbühnen" (BGI 720).

Flurförderzeuge (Gabelstapler) eignen sich nur zum Transport von Lasten, z.B. Gitterrostpakete.

3.7 Leitern

3.7.1 Leitern allgemein

Grundsätzlich dürfen Leitern wegen des hohen Unfallgeschehens nur benutzt werden, wenn sicherere Arbeitsmittel aufgrund von Umständen, die der Arbeitgeber nicht ändern kann, nicht gerechtfertigt sind. Diese Umstände können z.B. vorhandene bauliche Gegebenheiten sein.

Weitere Gründe, die den Einsatz von Leitern rechtfertigen können, sind:

• geringe Gefährdungen
• geringer Arbeitsumfang
• geringer Schwierigkeitsgrad der Arbeiten
• einzusetzende Körperkraft
• geringe Benutzungsdauer

Der Arbeitgeber hat unter Berücksichtigung der vorgenannten Bedingungen in der Gefährdungsbeurteilung (siehe Abschnitt 1.2) das geeignete Arbeitsmittel als Aufstieg und Arbeitsplatz auszuwählen. Dabei hat er die Hinweise des Herstellers, z.B. in der Betriebs-/Benutzungsanleitung, zu berücksichtigen (Abb. 3-14).

3.7.2 Leiter als hochgelegener Arbeitsplatz

Die Leitern sind so zu verwenden, dass die Beschäftigten jederzeit sicher stehen und sich festhalten können. Das sichere Stehen und Festhalten auf der Leiter ist z.B. gegeben, wenn der Beschäftigte mit beiden Füßen auf Sprossen oder Stufen steht und sich mit einer Hand an der Leiter festhalten kann oder ausreichenden Kontakt mit beiden Beinen zur Leiter hat.

Nähere Angaben siehe Information "Handlungsanleitung für den Umgang mit Leitern und Tritten" (BGI/GUV-I 694).

3.8 Persönliche Schutzausrüstung

3.8.1 Persönliche Schutzausrüstung allgemein

Entsprechend der Gefährdungen sind auf Bau-/ Montagestellen persönliche Schutzausrüstungen zu benutzen, z.B.:

• Kopfschutz (Schutzhelme)
• Schutzbrillen, Schweißerschutzschilde
• Gehörschutz
• Schutzhandschuhe
• Schutzschuhe
• PSa gegen Absturz
• Hautschutz
• Wetterschutzkleidung
• PSa gegen Ertrinken (z.B. Rettungsweste)

Persönliche Schutzausrüstung wird vom Arbeitgeber kostenlos zur Verfügung gestellt. Mitarbeiter sind verpflichtet, die zur Verfügung gestellte persönliche Schutzausrüstung zu benutzen.

3.8.2 Persönliche Schutzausrüstung gegen Absturz (PSa gegen Absturz)

Nicht immer ist es möglich, als Schutz gegen Absturz eine technische Maßnahme, z.B. durch Seitenschutz, Auffangnetze o. Ä., zu treffen. In diesen Fällen ist PSa gegen Absturz zu benutzen.

PSa gegen Absturz sind Auffangsysteme, deren Zusammensetzung der Hersteller in der Betriebsanleitung festlegt. Sie bestehen immer aus einem Auffanggurt und Teilsystemen (z.B. Verbindungsmittel mit Falldämpfer oder Höhensicherungsgeräte).

Die Anschlageinrichtung, z.B. Anschlagpunkt, gehört nicht zur PSA. Die Tragfähigkeit für eine statische Einzellast von 7,5 kN ist nach den technischen Baubestimmungen nachzuweisen.

Abb. 3-14 Sicherheitshinweise für Leitern

3.9 Anschlagmittel

Für das Anschlagen von Rostpaketen aber auch einzelner größerer Roste werden als Anschlagmittel meist Hebebänder oder Seile verwendet. Aus deren Kennzeichnung geht die Tragfähigkeit hervor (Abb. 3-15). Die Information "Belastungstabellen für Anschlagmittel aus Rundstahlketten, Stahldrahtseilen, Rundschlingen, Chemiefaserhebebändern, Chemiefaserseilen, Naturfaserseilen" (BGI 622) sollte den Anschlägern an der Montagestelle zur Verfügung stehen.

Es dürfen nur geprüfte und gekennzeichnete Anschlagmittel entsprechend der anzuschlagenden Last eingesetzt werden.

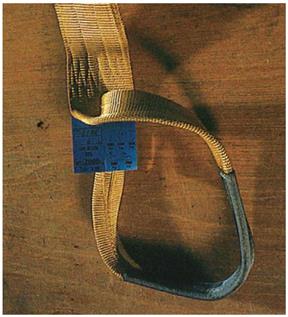

Abb. 3-15 Hebeband mit Kennzeichnung

3.10 Prüffristen von Arbeitsmitteln und PSA

Grundsätzlich sind alle Arbeitsmittel und PSa vor jeder Benutzung auf augenscheinliche Mängel zu prüfen.

Beschädigte Arbeitsmittel und PSa sind umgehend der Benutzung sicher zu entziehen und der Instandhaltung zuzuführen. Reparaturen führen ausschließlich fachlich befähigte Personen durch, z.B. Elektrofachkräfte bei elektrischen Betriebsmitteln.

Darüber hinaus sind Arbeitsmittel und PSa in regelmäßigen Abständen zu prüfen, um die Einsatzbereitschaft sicherzustellen. Die Abstände der regelmäßigen Prüfungen legt der Unternehmer fest. Übliche Prüffristen siehe Abb. 3-16.

Prüfungen dürfen nur von befähigten und mit der Prüfung beauftragten Personen durchgeführt werden.

Abb. 3-16 Beispiele von Prüffristen für ausgewählte Arbeitsmittel und PSa (Richtwerte)

4 Schutzmaßnahmen gegen Absturz

4.1 Verkehrswege

Verkehrswege auf Bau-/Montagestellen müssen jederzeit sicher begehbar sein.

Üblicherweise werden Verkehrswege mit Absturzgefahr durch einen dreiteiligen Seitenschutz gesichert. Nur in Ausnahmefällen, bei gering frequentierten Verkehrswegen, sind andere Schutzmaßnahmen entsprechend Abb. 1-3 "Rangfolge der Schutzmaßnahmen" einsetzbar.

Die Höhen, ab denen Verkehrswege auf Baustellen gegen Absturz gesichert werden müssen, gehen aus Abb. 1-2 "Absturzhöhen, ab denen Maßnahmen gegen Absturz eingesetzt werden müssen" hervor. Weitere Informationen bieten die Unfallverhütungsvorschrift "Bauarbeiten" (BGV/GUV-V C22) sowie die technische Regel zur Arbeitsstättenverordnung "Schutz vor Absturz und herabfallenden Gegenständen, Betreten von Gefahrenbereichen" (ASR A2.1).

4.1.1 Aufstiege allgemein

Die Einsatzmöglichkeiten von Aufstiegen zu hochgelegenen Arbeitsplätzen zeigt Abb. 4-1.

Grundsätzlich sollen Aufstiege zu Arbeitsplätzen auf Bau-/Montagestellen als Treppen oder Laufstege ausgeführt sein. Zum Einsatz kommen z.B.:

• Treppen in baulichen Anlagen, z.B. Treppenhäuser
  oder
• Treppen in oder an Gerüsten bzw. Treppentürme

Sind Treppen aus Rosten konstruktiv vorgesehen, müssen sie dem Baufortschritt folgend eingebaut werden, um einen sicheren Aufstieg zur nächsten Ebene zu gewährleisten.

Nähere Ausführungen zu Treppen siehe Information "Treppen" (BGI/GUV-I 561), zu Treppenleitern DIN EN ISO 14122-3 "Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 3: Treppen, Treppenleitern und Geländer".

4.1.2 Leitern als Aufstiege

Anlegeleitern dürfen als Aufstiege nur verwendet werden, wenn

• der zu überbrückende Höhenunterschied nicht mehr als 5,0 m beträgt (wird die Leiter nur sehr selten benutzt, sind größere Höhen möglich),
• die Benutzungsdauer und die Gefährdung gering sind,
• die Leitern in Gerüsten als Gerüstinnenleitern eingebaut werden, die nicht mehr als zwei Gerüstlagen, bei einem Systemabstand von 2,0 m, miteinander verbinden,
• es aufgrund der Gerüstkonstruktion oder der baulichen Gegebenheiten nicht möglich ist, innerhalb des Gerüstes liegende Leitergänge zu verwenden. Anlegeleitern können hier bis zu einer Aufstiegshöhe von 5,0 m eingesetzt werden,
• sie mindestens 1,0 m über die Austrittsstelle hinausragen, sofern keine anderen geeigneten Festhaltemöglichkeiten vorhanden sind (Abb. 4-2),
• durch das Mitführen von Werkzeugen und Materialien der sichere Kontakt zur Leiter und deren Standsicherheit nicht beeinträchtigt wird.

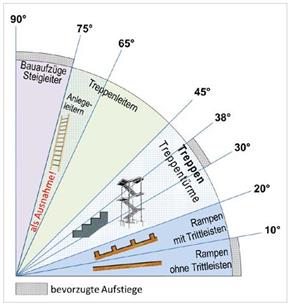

Abb. 4-1 Einsatzmöglichkeiten verschiedener Aufstiege

Abb. 4-2 Sichere Aufstellung einer Anlegeleiter

4.2 Arbeitsplätze

Absturzgefahren bestehen insbesondere

• am Außenrand der Bühnen,
• an den Verlegekanten ins Gebäudeinnere und
• an Öffnungen.

4.2.1 Absturzsicherungen an den Außenrändern

Vor Montage der Roste müssen die bauseits bleibenden Geländer an den Bühnenaußenrändern bereits angebracht sein.

Als weitere Schutzmaßnahmen eignen sich für die Rostmontage

• temporärer Seitenschutz (Abb. 4-3),
• Randsicherungen (Abb. 4-4 und 4-5),
• Fanggerüste (Abb. 4-6 und 4-7) und
• Absperrungen (Abb. 4-8).

Temporären Seitenschutz bieten einschlägige Hersteller an. Dieser ist von einem gegen Absturz gesicherten Arbeitsplatz, z.B. mit einer fahrbaren Hubarbeitsbühne, zu montieren.

Abb. 4-3 Beispiel eines temporären Seitenschutzes

Randsicherungen bestehen aus am Gebäude befestigten Konstruktionen, in die Schutznetze eingehängt werden (Abb. 4-4 und 4-5). Die Montage der Randsicherungen sollten nur Fachfirmen ausführen.

Der Abstand der Randsicherungspfosten darf max. 10,0 m betragen. Öffnungen dürfen nicht größer als 0,3 m sein.

Abb. 4-4 Randsicherungen (siehe Information "Sicherheit von Seitenschutz, Randsicherungen und Dachschutzwänden als Absturzsicherungen bei Bauarbeiten" [BGI 807])

Abb. 4-5 Randsicherung mit Schutznetzen

Fanggerüste sind in der DIN 4420 Teil 1 "Schutzgerüste - Leistungsanforderungen, Entwurf, Konstruktion und Bemessung" geregelt. Es ist darauf zu achten, dass der senkrechte Abstand zwischen Absturzkante und Belagfläche 2,0 m nicht übersteigen darf. Die Breite w der Fanglage muss bei Einsatz eines Seitenschutzes mindestens 0,9 m betragen. Bei Verwendung von Schutzwänden kann die Breite b auf 0,7 m reduziert werden (Abb. 4-6 und 4-7).

Abb. 4-6 Abmessungen eines Fanggerüstes (siehe Information "Handlungsanleitung für den Umgang mit Arbeits- und Schutzgerüsten" [BGI/GUV-I 663])

Abb. 4-7 Fanggerüst mit Schutzwand (siehe Information "Handlungsanleitung für den Umgang mit Arbeits- und Schutzgerüsten" [BGI/GUV-I 663])

Absperrungen durch Seile, Ketten usw. müssen mindestens einen Abstand von 2,0 m zur Absturzkante haben (Abb. 4-8). Auf Absturzsicherung an der Bühnenkante kann dann verzichtet werden. Im deutlich gekennzeichneten Absturzbereich dürfen sich keine Personen ungesichert aufhalten. Die Verwendung von Flatterband (Trassierband) ist als Absperrung nicht zulässig, weil es durch die geringe mechanische Festigkeit leicht zerreißt.

Abb. 4-8 Im sicheren Abstand zur Absturzkante (größer 2,0 m) abgesperrte Gitterrostbühne

4.2.2 Maßnahmen gegen Absturz ins Gebäudeinnere

Roste sind grundsätzlich sofort nach dem Verlegen an der Unterkonstruktion zu befestigen, damit sie bei Belastung, z.B. beim Begehen während der Montage, nicht vom Auflager abrutschen. Dazu gehört auch das Umbiegen der Blechlappen bei Sicherheitsbefestigungen (siehe BGI/GUV-I 588-1, Abb. 14d und 14e).

Ist eine sofortige Befestigung nicht möglich, sind diese Flächen abzusperren.

Einsatz von Auffangnetzen

Bei der Montage von Rosten haben sich Auffangnetze als Schutzmaßnahme bewährt. Sie verhindern zwar nicht den Sturz, fangen aber Personen sicher auf, sodass schwerere Verletzungen vermieden werden (Abb. 4-9).

Abb. 4-9 Einsatz eines Schutznetzes zur Montage von Rosten

Schutznetze des Typs S, großflächig verspannt, stellen eine wirksame Auffangeinrichtung gegen Absturz an der Verlegekante dar (Abb. 4-11). Unter Öffnungen verspannt dienen sie auch dort als Absturzsicherung.

Beim Einsatz von Schutznetzen ist u. a. Folgendes zu beachten:

• Einhaltung der Vorgaben des Schutznetzherstellers
• ausreichende Tragfähigkeit der Bauwerkskonstruktion (sichere Aufnahme der Kräfte in Folge eines Sturzes in das Netz)
• Beachtung einer möglichst geringen Fallhöhe in das Netz
• Vermeidung eines Kontaktes zum Boden bzw. zu Anlagenteilen beim Sturz in das Netz (Abb. 4-10)
• Vermeidung der Gefährdung von Personen unterhalb des Schutznetzes (z.B. im Verkehrsbereich)
• Gewährleistung eines möglichst geringen Netzdurchhangs durch straffes Verspannen
• Berücksichtigung ausreichender Fangbreiten (Überstand des Netzes über die Absturzkante)

Abb. 4-10 Verformung eines Auffangnetzes

Ein Berechnungsbeispiel zum Aufhängen der Schutznetze unter Berücksichtigung des erforderlichen Freiraumes ist im Anhang 6 aufgeführt. Dieses zeigt, dass auch bei geringen Bühnenhöhen Schutznetze als Absturzsicherungen verwendet werden können.

Montage von Auffangnetzen

Die Netzmontage sollte durch eine fachkundige Firma mit dafür besonders qualifiziertem Personal durchgeführt werden. Diese benötigt vom Rostverleger Angaben, wo die Roste aufliegen und wo keine Netzbefestigung angebracht werden darf.

Der horizontale Abstand zwischen Netz und Absturzkante beträgt maximal 0,3 m. Der Abstand zwischen den Aufhängepunkten darf 2,5 m nicht überschreiten (Abb. 4-11).

Der Netzverleger überprüft die Schutznetze vor jedem Einsatz auf den ordnungsgemäßen Zustand. Die regelmäßige Prüfung erfolgt jährlich durch den Hersteller der Netze (Abb. 4-12). Der Nachweis der Prüfung ist am Netz angebracht (Abb. 4-13).

Abb. 4-11 Befestigung eines Auffangnetzes

Abb. 4-12 Prüffäden und Kennzeichnung

Abb. 4-13 Kennzeichnung mit Prüfnachweis

Auch der Rostverleger hat auf den ordnungsgemäßen Zustand der Schutznetze zu achten. Stellt er Mängel am Netz oder Zubehör fest, wie

• Beschädigung der Maschen (Abb. 4-14),
• Beschädigung eines Randseiles,
• Garnrisse oder bleibende Verformungen, z.B. an Einhängehaken,

muss eine befähigte Person, z.B. des Netzverlegers, über den weiteren Einsatz entscheiden. Dies trifft ebenfalls zu, wenn Schutznetze durch Auffangen von Personen oder Herabfallen von Gegenständen beansprucht wurden.

Abb. 4-14 Beschädigte Maschen; Reparatur des Netzes ist so nicht zulässig

Schutzmaßnahmen bei Bodenöffnungen

Bei der Planung der Arbeiten ist zu berücksichtigen, dass auch nach Beendigung der Verlegung der Roste die Sicherungsmaßnahmen gegen Absturz für nachfolgende Gewerke wirksam bleiben.

Öffnungen sind grundsätzlich unverschiebbar und ausreichend tragfähig abzudecken (Abb. 4-15) oder durch Umwehrungen zu sichern.

Abb. 4-15 Nicht vollständig geschlossene Bühnenöffnung

4.2.3 Einsatz von PSa gegen Absturz (Anseilschutz)

Der Einsatz von Anseilschutz als persönliche Schutzausrüstung gegen Absturz stellt im Regelfall für die Montage von Rosten eine ungeeignete Schutzmaßnahme dar.
PSa gegen Absturz behindert in vielen Fällen die Beschäftigten beim Verlegen.

Der Einsatz von PSa gegen Absturz ist z.B. gerechtfertigt, wenn der Freiraum unterhalb der Bühne keinen Netzeinsatz zulässt oder wenn die Montage nur kurze Zeit in Anspruch nimmt und nur wenige Teile zu montieren bzw. demontieren sind.

Anforderungen über den Einsatz von PSa gegen Absturz siehe Regel "Benutzung von persönlichen Schutzausrüstungen gegen Absturz" (BGR/GUV-R 198).

Achtung: Für den Fall des Sturzes in ein Auffangsystem ist durch geeignete Maßnahmen innerhalb weniger Minuten eine Rettung zu gewährleisten.

Weiter sind folgende Gesichtspunkte u. a. zu beachten:

• Anschlagpunkt möglichst senkrecht über dem Benutzer von PSa gegen Absturz
• Tragfähigkeit des Anschlagpunktes beträgt min. 7,5 kN
• Verwendung von Höhensicherungsgeräten statt verstellbarer Seilkürzer (Abb. 4-16)
• An und über Wasser oder anderen Stoffen, in die man versinken kann, sind Systeme mit Höhensicherungsgeräten nicht erlaubt.
• Unterweisung mit Übungen der Benutzer
• Durchführung regelmäßiger Prüfungen gemäß Betriebsanleitung

Abb. 4-16 PSa gegen Absturz mit Höhensicherungsgerät

4.2.4 Einsatz von fahrbaren Arbeitsbühnen

In seltenen Fällen und nur für Rostmontagen in geringer Höhe und geringen Umfangs kommen fahrbare Arbeitsbühnen (auch Rollgerüst oder Schnellbaugerüst genannt) zum Einsatz (Abb. 4-17). Dabei sind insbesondere folgende Punkte zu beachten:

• Beim Aufbau:
  • Aufbau- und Verwendungsanleitung des Herstellers beachten
  • Bodenbeschaffenheit und Untergrund prüfen
  • Aufbauhöhe max. 8,0 m im Freien (bzw. nach Angabe des Herstellers)
  • wenn erforderlich, Verbreiterungen und Ballastierungsgewichte entsprechend der Aufbauhöhe und Angaben des Herstellers einsetzen
  • Bauteile gegen unbeabsichtigtes Ausheben sichern
• Bei der Benutzung:
  • nur innen liegende Aufstiege benutzen
  • nicht gleichzeitig auf mehreren Ebenen arbeiten
  • keine Hebezeuge (z.B. Winden) anbringen (Überlastung)
  • Fahrrollen feststellen
  • niemals die Bühne mit Personen verfahren

Abb. 4-17 Korrekt aufgebaute fahrbare Arbeitsbühne

4.2.5 Einsatz von fahrbaren Hubarbeitsbühnen (FHAB)

Fahrbare Hubarbeitsbühnen werden bei der Montage von Rosten nur selten eingesetzt. Sie eignen sich besonders für Arbeiten in großen Höhen mit häufig wechselnden Einsatz orten. Der Einsatz von Hubarbeitsbühnen ist mit Gefährdungen verbunden, wenn sie nicht bestimmungsgemäß benutzt werden.

Daher sind mindestens folgende Punkte zu beachten:

• nur qualifiziertes, unterwiesenes und schriftlich beauftragtes Bedienpersonal einsetzen (siehe Anhang 5)
• tragfähigen Boden gewährleisten (z.B. Überdecken von Bodenöffnungen, Verwenden von Unterlegtellern unter den Abstützungen)
• nicht aus dem Arbeitskorb auf Konstruktions- oder Gebäudeteile übersteigen
• nicht auf den Seitenschutz steigen, um eine größere Reichhöhe zu erlangen
• mögliche Gefährdungen durch oder für andere Gewerke ausschließen und
• zulässige Gesamtbelastung nicht überschreiten, z.B. durch Mitführen von Rosten (Arbeitsdiagramm der FHAB beachten, s. Abb. 4-18)
  Fahrbare Hubarbeitsbühnen sind in erster Linie ein Personentransportmittel und kein Kranersatz!

Weitere Ausführungen zu fahrbaren Hubarbeitsbühnen siehe Information "Sicherer Umgang mit fahrbaren Hubarbeitsbühnen" (BGI 720) und Grundsatz "Ausbildung und Beauftragung der Bediener von Hubarbeitsbühnen" (BGG/GUV-G 966).

Abb. 4-18 Arbeitsdiagramm einer fahrbaren Hubarbeitsbühne

4.2.6 Maßnahmen gegen Ertrinken/Versinken

Werden Roste über oder an Stoffen montiert, in denen die Gefahr des Ertrinkens, Erstickens oder Versinkens besteht, z.B. Flüssigkeiten, Schlämme oder Schüttgüter, sind Schutzmaßnahmen gegen Absturz unabhängig von der Absturzhöhe vorzusehen.

Können keine Schutzmaßnahmen gegen Absturz ergriffen werden, sind bei Arbeiten am, auf und über dem Wasser zum Schutz gegen Ertrinken folgende PSa und

Rettungsmittel bereitzuhalten und zu benutzen:

• PSa gegen Ertrinken (z.B. Rettungswesten)
• Rettungsringe und Beiboote (DIN EN 1914)

Bei Verwendung von PSa gegen Absturz ist darauf zu achten, dass Systeme, bestehend aus Auffanggurt und Höhensicherungsgerät, für Arbeiten über Stoffen, in die man versinken kann, ungeeignet sind. Höhensicherungsgeräte funktionieren nur bei bestimmten Auszugsgeschwindigkeiten, die beim Versinken in Stoffen nicht erreicht werden.

5 Lagerung und Transport

5.1 Planung und Vorbereitung

Folgende Fragen sollten bereits in der Planungsphase geklärt werden:

• Stehen ausreichende Lagerflächen für die Zwischenlagerung der Gitterrostbunde auf der Baustelle bzw. im Bereich der Montagestelle zur Verfügung?
• Gibt es eine Zuweisung vom Auftraggeber bzw. Bauherrn?
• Wie können Gitterroste auf der Montageebene zwischengelagert werden?
• Welche Lasten und Rostabmessungen müssen transportiert werden?
• Stehen geeignete Hebezeuge und Transportmittel zur Verfügung?
• Wird Handtransport möglichst vermieden?
• Sind die Transportwege möglichst kurz?

Folgende Fragen sind vor der Arbeitsaufnahme zu klären:

• Sind Transportwege sicher befahrbar und begehbar?
• Werden durch den Transport, z.B. mit Hebezeugen, eigene bzw. Mitarbeiter anderer Firmen gefährdet?
• Sind Maßnahmen zum Schutz der eigenen und der Mitarbeiter anderer Unternehmen getroffen?
• Wer trifft u. U. Absprachen mit anderen Firmen?
• Wer kontrolliert die Einhaltung der getroffenen Absprachen und Schutzmaßnahmen?
• Sind die Mitarbeiter über den Transport von Lasten unterwiesen und in die Baustelle bzw. Montagestelle eingewiesen?
• Sind sämtliche Arbeitsmittel, die zum Transportieren von Lasten eingesetzt werden sollen, durch eine befähigte Person geprüft worden? Die Prüfungen müssen je nach Bedarf und Einsatzbedingungen (in der Regel jedoch mindestens einmal jährlich) erfolgen.

5.2 Einsatz von Kranen und anderen Hebezeugen

Der Kran- bzw. Hebezeugführer darf auf Bau- und Montagestellen in der Regel nur auf Zeichen eines Einweisers das Gerät, mit oder ohne Last, bewegen. Hierzu ist ein Einweiser zu benennen. Fehlt die einwandfreie Sicht auf den Einweiser, muss eine Sprechfunkverbindung eingesetzt werden. Die üblichen Handzeichen für den Einweiser sind in der Information "Anschläger" (BGI 556) dargestellt.

Lasten nie über Personen hinwegführen. Der Gefahrbereich ist von Personen freizuhalten, z.B. durch Absperren und Kennzeichnen.

Krane und andere Hebezeuge dürfen nur von ausgebildeten, eingewiesenen und beauftragten Mitarbeitern bedient werden.

Hubarbeitsbühnen dienen dem Transport von Personen. Müssen in Ausnahmefällen einzelne Gitterroste mit transportiert werden, ist insbesondere darauf zu achten, dass die zulässige Belastung des Gerätes nicht überschritten wird und die Lasten nicht über die Umwehrung des Arbeitskorbes ragen.

5.3 Anschlagen von Rosten

Für das Anschlagen von Rostpaketen aber auch einzelner größerer Roste werden als Anschlagmittel meist Hebebänder oder Seile verwendet. Aus deren Kennzeichnung geht die Tragfähigkeit hervor (Abb. 3-15). Die Information "Belastungstabellen für Anschlagmittel aus Rundstahlketten, Stahldrahtseilen, Rundschlingen, Chemiefaserhebebändern, Chemiefaserseilen, Naturfaserseilen" (BGI 622) sollte den Anschlägern an der Montagestelle zur Verfügung stehen.

Weiter ist zu beachten:

• Rostpakete dürfen nicht durch Einhaken unter die Umschnürung angeschlagen werden.
• Bei unsymmetrischen Rosten oder Rostpaketen sollte der Schwerpunkt bekannt sein.
• Die Last ist so anzuschlagen, dass sie während des Hebevorgangs nicht verrutschen kann. Dies ist insbesondere zu beachten bei nicht umschnürten Rostpaketen oder unsymmetrischen Rosten.
• Im Hängegang darf nicht angeschlagen werden.
• Es sind nur Lasthaken mit Hakensicherung einzusetzen.
• Je nach Örtlichkeit und Transportvorgang soll die Last mit Hilfe eines Führungsseils geführt werden.
• Erst auf Anweisung des Anschlägers darf der Hebezeugführer die Last anheben.

Anschlagmittel

• nur einsetzen, wenn sie unbeschädigt und deren Etikettenbeschriftung lesbar ist,
• nicht über die zulässige Belastung entsprechend der Anschlagart beanspruchen,
• nicht mit einem Neigungswinkel von mehr als 60° einsetzen,
• nicht durch Knoten verbinden, verlängern oder kürzen,
• nicht über scharfe Kanten ziehen bzw. Kantenschutz verwenden (Zwischenlagen aus Holz, Kantenschoner oder Rohrhalbschalen einsetzen) und
• bei Beschädigungen nicht weiter verwenden und zuverlässig aus dem Verkehr ziehen.

5.4 Transport von Hand

Die Wirbelsäule des Menschen ist für eine aufrechte Körperhaltung geschaffen und für das Heben und Tragen von Lasten nur bedingt geeignet (Abb. 5-1). Deshalb sind Handtransporte auf das notwendigste Maß zu beschränken.

Geeignete Hilfsmittel (z.B. Gabelhubwagen, Stapler, Krane und Winden) sollten den Mitarbeitern zur Verfügung stehen, um körperliche Belastungen möglichst gering zu halten. Ist der Einsatz solcher Hilfsmittel nicht möglich, z.B. beim Verlegen einzelner Roste in schwer zugänglichen Bereichen, lassen sich Gesundheitsschäden durch richtige Hebe- und Tragetechniken vermeiden. Auch hierüber sollten die Mitarbeiter unterwiesen werden.

Wenn möglich sollten zur Verringerung der körperlichen Beanspruchung Trage- bzw. Verlegehilfen verwendet werden.

Das Arbeitsschutzgesetz (§§ 5 und 6) sowie die Lastenhandhabungsverordnung (§ 2) fordern die Beurteilung der Arbeitsbedingungen, wenn Gefährdungen bei der manuellen Handhabung von Lasten nicht sicher auszuschließen sind. Für diese Gefährdungsanalyse werden von der Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA) sowie dem Länderausschuss für Arbeitsschutz und Sicherheitstechnik (LASI) die Leitmerkmalmethoden empfohlen.

Abb. 5-1 Verlegen von Gitterrosten in ergonomisch ungünstiger Haltung

6 Vorschriften und Regeln

Nachstehend sind die bei der Montage von Rosten insbesondere zu beachtenden einschlägigen Vorschriften und Regeln zusammengestellt.

6.1 Gesetze und Verordnungen

Arbeitsschutzgesetz ( ArbSchG)
Gesetz über die Durchführung von Maßnahmen des Arbeitsschutzes zur Verbesserung der Sicherheit und des Gesundheitsschutzes der Beschäftigten bei der Arbeit

Arbeitssicherheitsgesetz ( ASiG)
Gesetz über Betriebsärzte, Sicherheitsingenieure und andere Fachkräfte für Arbeitssicherheit

Arbeitnehmerüberlassungsgesetz ( AÜG)
Gesetz zur Regelung der Arbeitnehmerüberlassung

Musterbauordnung ( MBO)

Betriebssicherheitsverordnung ( BetrSichV)
Verordnung über Sicherheit und Gesundheitsschutz bei der Bereitstellung von Arbeitsmitteln und deren Benutzung bei der Arbeit, über Sicherheit beim Betrieb überwachungsbedürftiger Anlagen und über die Organisation des betrieblichen Arbeitsschutzes

Baustellenverordnung ( BaustellV)
Verordnung über Sicherheit und Gesundheitsschutz auf Baustellen

Arbeitsstättenverordnung ( ArbStättV)
Verordnung über Arbeitsstätten

Lastenhandhabungsverordnung ( LasthandhabV)
Verordnung über Sicherheit und Gesundheitsschutz bei der manuellen Handhabung von Lasten bei der Arbeit

PSA-Benutzungsverordnung ( PSA-BV)
Verordnung über Sicherheit und Gesundheitsschutz bei der Benutzung persönlicher Schutzausrüstungen bei der Arbeit

6.2 Technische Regeln

Bezugsquelle:
Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA),
www.baua.de

"Gefährdungsbeurteilung und sicherheitstechnische Bewertung" (TRBS 1111)

"Prüfungen von Arbeitsmitteln und überwachungsbedürftigen Anlagen" (TRBS 1201)

"Befähigte Personen" (TRBS 1203)

"Mechanische Gefährdungen - Allgemeine Anforderungen" (TRBS 2111)

"Mechanische Gefährdungen - Maßnahmen zum Schutz vor unkontrolliert bewegten Teilen" (TRBS 2111 Teil 2)

"Mechanische Gefährdungen - Maßnahmen zum Schutz vor Gefährdungen durch mobile Arbeitsmittel" (TRBS 2111 Teil 4)

"Gefährdung von Personen durch Absturz - Allgemeine Anforderungen" (TRBS 2121)

"Gefährdungen von Personen durch Absturz - Bereitstellung und Benutzung von Gerüsten" (TRBS 2121 Teil 1)

"Gefährdungen von Personen durch Absturz - Bereitstellung und Benutzung von Leitern" (TRBS 2121 Teil 2)

"Schutz vor Absturz und herabfallenden Gegenständen, Betreten von Gefahrenbereichen" (ASR A2.1)

"Erste-Hilfe-Räume, Mittel und Einrichtungen zur Ersten Hilfe" (ASR A4.3)

6.3 Vorschriften, Regeln und Informationen für Sicherheit und Gesundheit bei der Arbeit

Bezugsquelle:
Bei Ihrem zuständigen Unfallversicherungsträger und unter www.dguv.de/publikationen

Unfallverhütungsvorschriften

"Grundsätze der Prävention" (BGV/GUV-V A1)

"Elektrische Anlagen und Betriebsmittel" (BGV/GUV-V A3)

"Bauarbeiten" (BGV/GUV-V C22)

"Krane" (BGV/GUV-V D6)

"Arbeiten mit Schussapparaten" (BGV/GUV-V D9)

Regeln

"Grundsätze der Prävention" (BGR/GUV-R A1)

"Arbeiten unter Spannung an elektrischen Anlagen und Betriebsmitteln" (BGR/GUV-R A3)

"Regeln für die Sicherheit von Treppen bei Bauarbeiten" (BGR 113)

"Einsatz von Schutznetzen" (BGR/GUV-R 179)

"Benutzung von Schutzkleidung" (BGR/GUV-R 189)

"Benutzung von persönlichen Schutzausrüstungen gegen Absturz" (BGR/GUV-R 198)

"Benutzung von persönlichen Schutzausrüstungen gegen Ertrinken" (BGR 201)

"Betreiben von Arbeitsmitteln" (BGR/GUV-R 500)

Informationen

"Anleitung zur Ersten Hilfe" (BGI/GUV-I 503)

"Übertragung von Unternehmerpflichten" (BGI 508)

"Bestätigung der Übertragung von Unternehmerpflichten" (BGI 508-1)

"Erste Hilfe im Betrieb" (BGI/GUV-I 509)

"Unterweisung - Bestandteil des betrieblichen Arbeitsschutzes" (BGI 527)

"Arbeiten in engen Räumen" (BGI 534)

"Metallbau-Montagearbeiten" (BGI 544)

"Gabelstaplerfahrer" (BGI 545)

"Anschläger" (BGI 556)

"Treppen" (BGI/GUV-I 561)

"Hitzearbeit: Erkennen - beurteilen - schützen" (BGI 579)

"Roste - Auswahl und Betrieb" (BGI/GUV-I 588-1)

"Einsatz von elektrischen Betriebsmitteln bei erhöhter elektrischer Gefährdung" (BGI 594)

"Auswahl und Betrieb ortsveränderlicher elektrischer Betriebsmittel nach Einsatzbedingungen" (BGI/GUV-I 600)

"Auswahl und Betrieb elektrischer Anlagen und Betriebsmittel auf Bau- und Montagestellen" (BGI/GUV-I 608)

"Belastungstabellen für Anschlagmittel aus Rundstahlketten, Stahldrahtseilen, Rundschlingen, Chemiefaserhebe bändern, Chemiefaserseilen, Naturfaserseilen" (BGI 622)

"Handlungsanleitung für den Umgang mit Arbeits- und Schutzgerüsten" (BGI/GUV-I 663)

"Handlungsanleitung für den Umgang mit Leitern und Tritten" (BGI/GUV-I 694)

"Sicherer Umgang mit fahrbaren Hubarbeitsbühnen" (BGI 720)

"Praxishilfe für Unternehmer - Stahlbau, Metallbau" (BGI 751-5)

"Sicherheit von Seitenschutz, Randsicherungen und Dachschutzwänden als Absturzsicherungen bei Bauarbeiten" (BGI 807)

"Schutz gegen Absturz - Auffangsysteme sachkundig auswählen, anwenden und prüfen" (BGI 826)

"Einsatz von Fremdfirmen im Rahmen von Werkverträgen" (BGI 865)

"Montage von Profiltafeln für Dach und Wand" (BGI 5075)

Grundsätze

"Ausbildung und Beauftragung der Bediener von Hubarbeitsbühnen" (BGG/GUV-G 966)

6.4 Normen

Bezugsquelle:
Beuth- Verlag GmbH, Burggrafenstraße 6, 10787 Berlin bzw.
VDE-Verlag, Bismarckstraße 33, 10625 Berlin

DIN EN 1004 "Fahrbare Arbeitsbühnen aus vorgefertigten Bauteilen - Werkstoffe, Maße, Lastannahmen und sicherheitstechnische Anforderungen"

DIN EN 1914 "Fahrzeuge der Binnenschifffahrt - Arbeits-, Bei- und Rettungsboote"

DIN EN 1263-1 "Schutznetze (Auffangnetze) - Teil 1: Sicherheitstechnische Anforderungen, Prüfverfahren"

DIN EN 1263-2 "Schutznetze (Sicherheitsnetze) - Teil 2: Sicherheitstechnische Anforderungen für die Errichtung von Schutznetzen"

DIN EN ISO 14122-1 "Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 1: Wahl eines ortsfesten Zugangs zwischen zwei Ebenen"

DIN EN ISO 14122-2 "Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 2: Arbeitsbühnen und Laufstege"

DIN EN ISO 14122-3 "Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 3: Treppen, Treppenleitern und Geländer"

DIN EN ISO 14122-4 "Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 4: Ortsfeste Steigleitern"

DIN 4420-1 "Arbeits- und Schutzgerüste - Teil 1: Schutzgerüste - Leistungsanforderungen, Entwurf, Konstruktion und Bemessung"

DIN 4420-3 "Arbeits- und Schutzgerüste - Teil 3: Ausgewählte Gerüstbauarten und ihre Regelausführungen"

DIN 4426 "Einrichtungen zur Instandhaltung baulicher Anlagen - Sicherheitstechnische Anforderungen an Arbeitsplätze und Verkehrswege - Planung und Ausführung"

DIN 18065 "Gebäudetreppen - Begriffe, Messregeln, Hauptmaße"

DIN 24531-1 "Roste als Stufen - Teil 1: Gitterroste aus metallischen Werkstoffen"

DIN 24531-2 "Roste als Stufen - Teil 2: Blechprofilroste aus metallischen Werkstoffen"

DIN 24531-3 "Roste als Stufen - Teil 3: Kunststoffgitterroste"

DIN 24537-1 "Roste als Bodenbelag - Teil 1: Gitterroste aus metallischen Werkstoffen"

DIN 24537-2 "Roste als Bodenbelag - Teil 2: Blechprofilroste aus metallischen Werkstoffen"

DIN 24537-3 "Roste als Bodenbelag - Teil 3: Kunststoffgitterroste"

7 Literaturangaben und Abbildungsnachweise

7.1 Literaturangaben

Gefährdungs- und Belastungskataloge:

• 02 "Metallbearbeitung und -verarbeitung"
• 15 "Stahl- und Leichtmetallbau, Baustellenmontage"

LASI-Leitfaden LV 9 "Handlungsanleitung zur Beurteilung der Arbeitsbedingungen beim Heben und Tragen von Lasten"

7.2 Abbildungsnachweise

Abb. 1-4: "Ausgelegte Gitterrostbühne", Tönsmeier Dienstleistung GmbH & Co. KG

Abb. 3-2: "Verlängerungsleitung (mit PRCD-S)", ELSPRO Elektrotechnik GmbH

Abb. 3-5: "Bolzenschubwerkzeug mit Kartuschen", Hilti Deutschland GmbH

Abb. 3-8: "Setzbolzen für Stahl (Gewindebolzen)", Hilti Deutschland GmbH

Abb. 3-9: "Bolzenschweißgerät", NELSON Bolzenschweiß-Technik GmbH & Co. KG

Abb. 4-3: "Beispiel eines temporären Seitenschutzes", COMBISAFE Deutschland GmbH

Abb. 4-5: "Randsicherung mit Schutznetzen", Manfred Huck GmbH, Netz- und Seilfabrik

Abb. 4-9: "Einsatz eines Schutznetzes zur Montage von Rosten", RWE-Kraftwerk Neurath

Abb. 4-12: "Prüffäden und Kennzeichnung", Manfred Huck GmbH, Netz- und Seilfabrik

Abb. 4-13: "Kennzeichnung mit Prüfnachweis", Manfred Huck GmbH, Netz- und Seilfabrik

Abb. 4-16: "PSa gegen Absturz mit Höhensicherungsgerät", RWE-Kraftwerk Neurath

Abb. 4-17: "Korrekt aufgebaute fahrbare Arbeitsbühne", ZARGES GmbH

Abb. 4-18: "Arbeitsdiagramm einer fahrbaren Hubarbeitsbühne", Lift-Manager GmbH

Abb. 5-1: "Verlegen von Gitterrosten in ergonomisch ungünstiger Haltung", RWE-Kraftwerk Neurath

.

.

.

.

.

.

Ermittlung des erforderlichen Freiraumes und Prüfung der Möglichkeit des Einsatzes von Schutznetzen
(Beispiel 1)

Bühnenmaße:

• Breite 10,0 m
• Feldlänge 5,0 m
• Freiraum unter d. Netz 5,0 m

Schutznetz nach DIN EN 1263-1
Typ S, Maschengröße M10 D (rhombisch)

Das Netz wird über die Breite von 10 m gespannt.

Netzgröße 10 m x 10 m

Absturzhöhe H ins Netz:
Trägerhöhe h + Netzdurchhang f₀

Trägerhöhe h:

Randträger = 180 mm
Pfettenhöhe = 160 mm
Trägerhöhe h = 340 mm

Netzdurchhang f₀:

f₀< 0,1 x l
f₀ = 0,1 x 10 m
f₀ = 1,0 m

H = h + f₀
H = 340 mm + 1,0 m
H = 1,34 m

Aus dem Diagramm (DIN EN 1263-2) ergibt sich eine max. Netzverformung
f_max = 3,7 m

f_max < Freiraum unter dem Netz
(3,7 m < 5,0 m)

Ein Einnetzen der Bühne ist möglich.

Ermittlung des erforderlichen Freiraumes und Prüfung der Möglichkeit des Einsatzes von Schutznetzen
(Beispiel 2)

Bühnenmaße:

• Breite 10,0 m
• Feldlänge 5,0 m
• Freiraum unter d. Netz 5,0 m

Schutznetz nach DIN EN 1263-1
Typ S, Maschengröße M10 D (rhombisch)

Das Netz wird über die Breite von 10 m gespannt.

Netzgröße 10 m x 10 m

Absturzhöhe H ins Netz:
3,0 m + Trägerhöhe h + Netzdurchhang f₀

Trägerhöhe h = 340 mm

Netzdurchhang f₀:
f₀ d 0,1 x l
f₀ = 0,1 x 10 m
f₀ = 1,0 m

H = 3,0 m + h + f₀
H = 3,0 m + 340 mm + 1,0 m
H = 4,34 m

Aus dem Diagramm (DIN EN 1263-2) ergibt sich eine max. Netzverformung
f_max = 4,3 m

f_max < Freiraum unter dem Netz
(4,3 m < 5,0 m)

Ein Einnetzen der Bühne ist möglich.

.

Montage von Rosten

Es ist Ihre Pflicht als Arbeitgeber, oder einer durch Sie beauftragten Führungskraft, den Arbeitsschutz im Unternehmen zu organisieren. Hierfür ist es notwendig, für alle Tätigkeiten und Arbeitsmittel im Unternehmen die Gefährdungen zu ermitteln und konkrete Arbeitsschutzmaßnahmen festzulegen. Die Gefährdungsbeurteilung stellt somit das zentrale Dokument zur Lenkung des Arbeitsschutzes im Unternehmen dar.

Binden Sie Ihre Mitarbeiter bei der Erstellung der Gefährdungsbeurteilung ein. So stellen Sie sicher, dass die "Erfahrungen aus der Praxis" einfließen, denn die Mitarbeiter kennen ihre Arbeitsplätze am besten und können Ihnen wertvolle Hinweise geben.

Holen Sie sich Rat bei der von Ihnen bestellten Fachkraft für Arbeitssicherheit. Sie ist u. a. verpflichtet, Sie bei der Erstellung der Gefährdungsbeurteilung zu unterstützen.

Die vorliegende Muster-Gefährdungsbeurteilung führt nur die allgemein üblichen Gefährdungen und Schutzmaßnahmen bei der Montage von Rosten auf. Jede Montage unterliegt jedoch anderen Bedingungen. Es ändern sich Arbeitsverfahren und Arbeitsumgebungen und damit auch die Gefährdungen und Schutzmaßnahmen. Dies ist in der konkreten für jeden Einsatzfall zu erstellenden bzw. anzupassenden Gefährdungsbeurteilung zu berücksichtigen. Die vorliegende Muster-Gefährdungsbeurteilung muss also für jedes Projekt auf Aktualität geprüft werden, das heißt:

1. Festlegen der Arbeitsbereiche und Tätigkeiten
2. Ermitteln der Gefährdungen
3. Beurteilen der Gefährdungen bzw. der Risiken
4. Festlegen konkreter Arbeitsschutzmaßnahmen (bei diesem Schritt ist die Rangfolge der Schutzmaßnahmen nach § 4 Arbeitsschutzgesetz zu beachten)
5. Durchführung der Maßnahmen
6. Überprüfen der Wirksamkeit der Maßnahmen
7. Fortschreiben der Gefährdungsbeurteilung, z.B. bei Änderung des Arbeitsverfahrens bzw. der Arbeitsumgebung

Weichen die Gefährdungen eines aktuellen Bauprojekts geringfügig von der einmal grundsätzlich erstellten Gefährdungsbeurteilung "Montage von Rosten" ab, müssen mindestens die Abweichungen zusätzlich dokumentiert werden. Dies kann in der Baustellendokumentation (u. a. in einer aussagekräftigen Montageanweisung) erfolgen.

Beachten Sie bitte, dass Ihre Führungskraft auf der Baustelle alle Informationen benötigt, um die Montagearbeiten sicher durchzuführen. Zu den Unterlagen gehört auch die Gefährdungsbeurteilung oder eine aussagekräftige Anweisung zur sicheren Durchführung der Montagearbeiten (z.B. Montageanweisung).

Sorgen Sie bitte für eine regelmäßige Unterweisung Ihrer Mitarbeiter über die mit den Arbeiten verbundenen Gefährdungen. Darüber hinaus sind die Mitarbeiter in die Baustelle einzuweisen und auf die projektspezifischen Gefährdungen aufmerksam zu machen. Grundlage der Unterweisung ist die Gefährdungsbeurteilung. Unterweisungen sind zu dokumentieren.

Vergessen Sie in der Gefährdungsbeurteilung bitte nicht Personengruppen zu berücksichtigen, für die besondere Schutzvorschriften bestehen (z.B. Auszubildende, leistungsgeminderte Personen usw.).

Die Muster-Gefährdungsbeurteilung "Montage von Rosten" stellt je nach Arbeitsauftrag nur einen Teil der gesamten Gefährdungsbeurteilung Ihrer Tätigkeiten im Rahmen eines Bauvorhabens dar. Sie kann in die Gesamt-Gefährdungsbeurteilung der geplanten Bau- bzw. Montagearbeiten eingefügt werden.

Form und Inhalt der vorliegenden Muster-Gefährdungsbeurteilung ist ausschließlich eine Hilfestellung und nicht rechtsverbindlich. Sie erhebt keinen Anspruch auf Vollständigkeit.

"Roste" können z.B. sein: Metallgitterroste, (z.B. Schweißpress-, Press-, Einsteck- und Blechprofilroste) sowie Kunststoffgitterroste. Die verschiedenen Rosttypen sind in der Information "Roste - Auswahl und Betrieb" (BGI/GUV-I 588-1) beschrieben.

Unter "Montage" wird in dieser Gefährdungsbeurteilung das Transportieren, Verlegen, Verschrauben, Verschweißen, Demontieren und Instandsetzen von Rosten verstanden.

G-Faktor	Ermittelte Gefährdungen und deren Beschreibung	Gefährdungen bewerten					Maßnahmen	Bearbeiter/ Berater	Termin	wirksam
		Risiko			Hand- lungs- bedarf
		G	M	K	ja	nein			erledigt	ja	nein
Elektrische Gefährdungen	2.1 elektrischer Schlag
	[ ] spannungsführende Leitungen	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Abschaltung, Abdeckung oder Abschranken spannungsführender Leitungen im Arbeits- und Verkehrsbereich des Gerüstbaus
	[ ] elektrische Handwerkzeuge, Zuleitungen, Leitungsroller und Verteiler	[ ]	[ ]	[ ]	[ ]	[ ]
	[ ] fehlende bzw. fehlerhafte Baustellenspeise- punkte	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Durchführung der Schutzmaßnahmen durch Elektroversorgungs- unternehmen (EVU)/Bahnbetreiber
	[ ] Gewitter	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Einsatz von elektrischen Handwerkzeugen, Leitungsrollern und Verteilern entsprechend BGI/GUV-I 600 "Auswahl und Betrieb ortsveränderlicher elektrischer Betriebsmittel nach Einsatzbedingungen", z.B.:
	[ ] Annäherung an aktive Leitungen (Überlandleitungen, Fahrdrähte)	[ ]	[ ]	[ ]	[ ]	[ ]
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] Verlängerungsleitungen mindestens HO7RN-F oder gleichwertig
							[ ] Geräteanschlussleitungen bis max. 5,0 m mindestens HO5RN-F
							[ ] Elektrische Betriebsmittel werden nur an einen durch eine Elektrofachkraft installierten und geprüften Baustromverteiler angeschlossen oder über einen PRCD-S betrieben.
							[ ] Zuleitungen vor Beschädigungen schützen
							[ ] arbeitstägliche Überprüfung des RCD-Schutzschalters im Baustromverteiler
							[ ] regelmäßige Prüfung der elektrischen Anlagen und Betriebsmittel durch Elektrofachkräfte/befähigte Personen
							[ ] Sichtkontrolle der elektrischen Geräte vor Arbeitsbeginn
							[ ] keine Reparatur durch elektrotechnische Laien
							[ ] Verlassen der Konstruktion im Freien bei einem aufziehenden Gewitter
							[ ] Zusatzmaßnahmen bei erhöhter elektrischer Gefährdung
							[ ] Einhaltung von Sicherheitsabständen von unter Spannung stehenden Teilen, z.B. Überlandleitungen und Fahrdrähten (BGV/GUV-V A3)
							[ ] Freischaltung, z.B. durch EVU, der unter Spannung stehenden Leitungen
							[ ] ... ... ... ...

G-Faktor	Ermittelte Gefährdungen und deren Beschreibung	Gefährdungen bewerten					Maßnahmen	Bearbeiter/ Berater	Termin	wirksam
		Risiko			Hand- lungs- bedarf
		G	M	K	ja	nein			erledigt	ja	nein
Gefahrstoffe	3.1 Gase 3.2 Dämpfe 3.3 Aerosole (Stäube, Rauche, Nebel)
	[ ] Freisetzung von Gefahrstoffen beim Bolzenschweißen	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] beim Schweißen von oberflächenbeschichteten und Edelstahl-Werkstücken in engen Räumen Schadstoffe absaugen oder für ausreichende Lüftung sorgen
	[ ] Arbeiten in Anlagen, in denen Gefahrstoffe freigesetzt werden	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] bei nicht ausreichender Lüftung Atemschutz tragen
	[ ] Abgase von Transportmitteln (Krane, Flurförderzeuge, Fahrzeuge etc.)	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Bei Rostmontagen in Anlagen, in denen Gefahrstoffe freigesetzt werden, erfolgt eine Abstimmung mit dem Auftraggeber hinsichtlich der notwendigen Schutzmaßnahmen (TRGS 524 "Schutzmaßnahmen bei Tätigkeiten in kontaminierten Bereichen").
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] Vorsorgeuntersuchungen
							[ ] Beschäftigungsbeschränkungen
							[ ] Betriebsanweisung
							[ ] Befahrerlaubnis für Behälter und enge Räume
							[ ] Einsatz von Flurförderzeugen mit Elektroantrieb
							[ ] Gewährleistung einer ausreichenden Lüftung
							[ ] ... ... ... ...
Brand- und Explosions- gefährdungen	5.1 brennbare Feststoffe, Flüssigkeiten, Gase 5.2 explosionsfähige Atmosphäre
	[ ] brennbare Feststoffe, Flüssigkeiten im Bereich des Bolzenschweißens und von Schleifarbeiten	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Kontrolle der örtlichen Verhältnisse vor Arbeitsbeginn und Abstimmung der Schutzmaßnahmen mit dem Auftraggeber
	[ ] Arbeiten in Anlagen mit Explosionsgefahren	[ ]	[ ]	[ ]	[ ]	[ ]
	[ ] undichte Kraftstoffanlagen bzw. Gasanlagen	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Erlaubnisschein und Betriebsanweisung
	[ ] von Transportmitteln (Krane, Flurförderzeuge, Fahrzeuge etc.)	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Berücksichtigung des Explosionsschutzdokuments des Auftraggebers
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Brandschutzmaßnahmen treffen
							[ ] brennbare Stoffe entfernen
							[ ] räumliche Trennung zu brennbaren Stoffen
							[ ] brennbare Stoffe sicher abdecken
							[ ] Funkenflug verhindern
							[ ] Einsatz von Werkzeugen und Maschinen, die für den Brand- und Explosionsbereich geeignet sind
							[ ] Feuerlöscheinrichtungen bereitstellen
							[ ] Brandposten und Brandwache stellen
							[ ] Wartungszyklen der Gasanlage einhalten
							[ ] Sichtkontrolle der Kraftstoffanlage
							[ ] ... ... ... ...
Thermische Gefährdungen	6.1 heiße Medien/ Oberflächen
	[ ] Verbrennungen durch Funkenflug	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Aufstellen eines Schutzschirms
	[ ] Verbrennungen durch heiße Metallspäne	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Schutzkleidung
	[ ] Verbrennungen durch heiße Oberflächen	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Sicherheitsschuhe
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Schutzhandschuhe
							[ ] Kopf- und Augenschutz
							[ ] ... ... ... ...
Gefährdungen durch spezielle physikalische Einwirkungen	7.1 Lärm
	[ ] Lärmeinwirkung durch die Arbeitstätigkeit	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Ermittlung der Lärmbelastungen
	[ ] Lärmeinwirkung durch die Arbeitsumgebung	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Einsatz lärmgeminderter Arbeitsmittel (z.B. Winkelschleifer)
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] Einsatz arbeitsmedizinisch untersuchter Mitarbeiter bei Grenzwertüberschreitungen (DGUV Grundsatz G 20 "Lärm"); sonst Anbietung von arbeitsmedizinischer Vorsorge
							[ ] Unterweisung der Mitarbeiter und Zurverfügungstellung von Gehörschutz
							[ ] Kennzeichnung der Lärmbereiche bzw. Arbeitsmittel und Baumaschinen
							Lärmkataster erstellen
							[ ] ... ... ... ...
	7.5 nicht ionisierende Strahlung
	[ ] Augen- und Hautschädigung beim Schweißen	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Augen- und Gesichtsschutz entsprechend des Schweißverfahrens
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] Schutzkleidung entsprechend des Schweißverfahrens
							[ ] ... ... ...
	7.7 elektromagnetische Felder
	[ ] Gefährdung durch hohe Magnetfelder beim Bolzenschweißen	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Personen mit Herzschrittmacher bedienen keine Bolzenschweißgeräte
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] ... ... ... ...

G-Faktor	Ermittelte Gefährdungen und deren Beschreibung	Gefährdungen bewerten					Maßnahmen	Bearbeiter/ Berater	Termin	wirksam
		Risiko			Hand- lungs- bedarf
		G	M	K	ja	nein			erledigt	ja	nein
Gefährdungen durch Arbeits- umgebungs- bedingungen	8.1 Klima (z.B. Hitze, Kälte)
	[ ] Gesundheitsschäden durch Arbeiten in Bereichen mit übermäßiger Wärme oder Kälte	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Zurverfügungstellung von geeigneter Kleidung gegen Sonneneinstrahlung
	[ ] Gesundheitsschäden durch Sonneneinstrahlung, Kälte, Wind und Regen beim Arbeiten im Freien	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Zurverfügungstellung und Benutzen von Sonnenschutzmitteln
							[ ] Zurverfügungstellung von Getränken
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Zurverfügungstellung und Benutzen von geeigneter Kleidung gegen Kälte, Wind und Regen
							[ ] Pausenzeiten regeln (BGI 579 "Hitzearbeit: Erkennen - beurteilen - schützen")
							[ ] ... ... ... ...
	8.2 Beleuchtung, Licht
	[ ] mangelnde Beleuchtung der Verkehrswege auf der Baustelle	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] ausreichende Beleuchtung der Verkehrswege auf der Baustelle
	[ ] mangelhafte Beleuchtung des Arbeitsbereiches	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Abstimmung hinsichtlich der Allgemeinbeleuchtung mit dem Auftraggeber, der Bauleitung bzw. dem SiGeKo
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] ausreichende Lichtverhältnisse zur Durchführung der Arbeiten durch eine ortsfeste oder ortsveränderliche (bei kurzzeitigen Tätigkeiten) Beleuchtung
							[ ] ... ... ... ...
Physische Belastungen	9.1 schwere dynamische Arbeit 9.4 einseitige dynamische Arbeit
	[ ] Gesundheitsschäden durch häufiges Heben, Tragen und Ablegen schwerer Lasten	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Einsatz von Transport und Hebegeräten (Krane, Winden, Hubwagen, Gabelstapler etc.)
	[ ] Gesundheitsschäden durch längeres Arbeiten in Zwangshaltung beim Befestigen der Roste	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Unterweisung über richtige Hebe- und Tragetechniken
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]	(LASI-Leitfaden LV 9 "Handlungsanleitung zur Beurteilung der Arbeitsbedingungen beim Heben und Tragen von Lasten") [ ] ... ... ... ...

G-Faktor	Ermittelte Gefährdungen und deren Beschreibung	Gefährdungen bewerten					Maßnahmen	Bearbeiter/ Berater	Termin	wirksam
		Risiko			Hand- lungs- bedarf
		G	M	K	ja	nein			erledigt	ja	nein
Psychische Faktoren	10.1 ungenügend gestaltete Arbeitsaufgabe
	[ ] nicht klar und eindeutig formulierte Arbeitsaufgaben	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Erstellung einer projektbezogenen Gefährdungsbeurteilung
	[ ] Unkenntnis über die mit der Arbeit verbundenen Gefährdungen	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Mitarbeiter erhalten ausreichende Informationen zur sicheren Durchführung der Arbeitsaufgabe
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Unterweisungen
							[ ] Einweisung in die Baustelle und die Arbeiten
							[ ] Zeichnungen und Montageanweisung
							[ ] ... ... ... ...
	10.2 ungenügend gestaltete Arbeitsorganisation
	[ ] Die Ausführungszeit ist der Arbeitsaufgabe nicht angemessen.	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Durch Planung der Arbeitsabläufe und des Personaleinsatzes wird Termindruck vermieden.
	[ ] mangelnde Kommunikation mit dem Auftraggeber oder der Bauleitung	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Abstimmung mit dem Auftraggeber und/oder der Bauleitung über die durchzuführenden Arbeiten
	[ ] Gefährdungen durch fehlende oder mangelhafte Koordination	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Abstimmung der Arbeitsdurchführung vor Arbeitsbeginn mit anderen Firmen im Arbeitsumfeld
	[ ] nicht durchdachter Arbeitsablauf	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Der Ablauf der Arbeiten ist durchdacht und beschrieben, z.B. in einer
	[ ] mangelhafte innerbetriebliche Kommunikation	[ ]	[ ]	[ ]	[ ]	[ ]
	[ ] nicht eindeutig geregelte Kompetenzen der Führungskräfte	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Montageanweisung und/oder
							[ ] Arbeitsbeschreibung/ Arbeitsanweisung.
	[ ] keine Bestellung der befähigten Personen für die Prüfung von Arbeitsmitteln (z.B. Gerüste, elektrische Handwerkzeuge etc.)	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Einweisung der Aufsichtspersonen vor Ort in die Arbeitsabläufe, Zeitplanung, speziellen Gefährdungen und Einsatzbedingungen, Koordinierungs- und Kooperationsmaßnahmen
	[ ] keine Beauftragungen erteilt zur Bedienung von Geräten (z.B. Flurförderzeuge, Hubarbeitsbühnen, Winden, Krane etc.)	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] in Abstimmung mit dem Auftraggeber bzw. der Bauleitung und den anderen Firmen Bestellung eines Koordinators (BGV/GUV-V A1)
	[ ] mangelhafte Ausbildung der Mitarbeiter für die Arbeitsaufgabe	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] Unterweisung und Einweisung der Mitarbeiter
	[ ] fehlende Prüfung der Arbeitsmittel und PSA	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Unterweisung von Jugendlichen halbjährlich
	[ ] keine Sicherstellung der Ersten Hilfe	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Mitarbeiterwerden planmäßig aus- und fortgebildet, um sie für die Arbeitsaufgaben zu qualifizieren
	[ ] keine bzw. mangelhafte soziale Einrichtungen	[ ]	[ ]	[ ]	[ ]	[ ]
	[ ] unzureichende arbeitsmedizinische Vorsorge	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Festlegung der Verantwortlichkeiten sowie der Entscheidungs- und Weisungsbefugnisse der Führungskräfte auf Baustellen inklusive der Aufgaben zum Arbeitsschutz
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] schriftliche Bestellung der befähigten Personen zur Prüfung von Arbeitsmitteln
							[ ] schriftliche Beauftragung der Personen, die Geräte bedienen, z.B. Flurförderzeuge, Hubarbeitsbühnen, Winden, Krane etc.
							[ ] Benennung von Personen mit besonderen Aufgaben, z.B. Sicherungs-, Warn- und Absperrposten, Einweiser etc.
							[ ] Die Prüfung aller Arbeitsmittel und PSa wird planmäßig durch befähigte Personen durchgeführt.
							[ ] Die geprüften Arbeitsmittel und PSa sind entsprechend gekennzeichnet.
							[ ] Die Erste Hilfe wird sichergestellt.
							[ ] ausreichendes Erste-Hilfe-Material
							[ ] ausreichende Anzahl aus- und fortgebildeter Ersthelfer
							[ ] Planung von Rettungsmaßnahmen beim Einsatz von PSa gegen Absturz
							[ ] Ein Rettungs- und Alarmplan hängt auf der Baustelle aus.
							[ ] Waschgelegenheiten, Toiletten und Pausenräume stehen auf der Baustelle gem. ArbStättV in ausreichender Anzahl und Größe zur Verfügung.
							[ ] Die Pflichtuntersuchungen, z.B. bei Arbeiten in Lärmbereichen oder beim Umgang mit Gefahrstoffen, werden vor Aufnahme der Arbeiten und danach in den vorgeschriebenen Abständen durchgeführt.
							[ ] Die Mitarbeiter, die auf hochgelegenen Arbeitsplätzen arbeiten, sind für die Arbeiten körperlich geeignet. Eine Feststellung der Eignung kann z.B. durch den DGUV Grundsatz G 41 "Arbeiten mit Absturzgefahr" erfolgen.
							[ ] Den Mitarbeitern wird arbeitsmedizinische Vorsorge angeboten, z.B. DGUV Grundsatz G 25 "Fahr-, Steuer- und Überwachungstätigkeiten".
							[ ] ... ... ... ...
	10.4 ungenügend gestaltete Arbeitsplatz- und Arbeitsumgebungsbedingungen
	[ ] mangelhafte Verkehrswege	[ ]	[ ]	[ ]	[ ]	[ ]	[ ] Sicher begehbare Verkehrswege sind in ausreichender Anzahl und Breite vorhanden, z.B. Geh- und Fahrwege, Aufstiege.
	[ ] mangelhafte Arbeitsplätze	[ ]	[ ]	[ ]	[ ]	[ ]
	[ ] ... ... ... ...	[ ]	[ ]	[ ]	[ ]	[ ]
							[ ] Arbeitsplätze sind so gestaltet, dass die Arbeiten sicher durchgeführt werden können (siehe auch 1.6, 8.1, 8.2).
							[ ] ... ... ... ...

ENDE
