1. Allgemeines

1.1 Nachfolgend ist der Prozess beschrieben, der für die Bewertung der Betriebsleistung des OBD-Systems hinsichtlich der Bestimmungen in Abschnitt 6 wahrend der in Artikel 4 Absatz 7 festgelegten Übergangszeit zu befolgen ist.

2. Verfahren zur Bewertung der Betriebsleistung des OBD-Systems

2.1 Die Bewertung der Betriebsleistung wahrend der in Artikel 4 Absatz 7 festgelegten Übergangszeit besteht aus einem Untersuchungsprogramm, das mindestens zwei Betriebsleistungsuntersuchungen beinhaltet, von einer Dauer von jeweils 9 Monaten. Diese beiden Untersuchungen müssen vor dem 1. Juli 2015 abgeschlossen werden.

2.2 Der Hersteller muss mit seiner ersten Untersuchung beginnen, wenn das erste vollständige oder vervollständigte Fahrzeug, das mit einem Motor dieses Herstellers ausgestattet ist und gemäß dieser Verordnung typgenehmigt wurde, in Betrieb genommen wird.

2.3 Die Untersuchungen sind vom Hersteller in enger Zusammenarbeit mit der Genehmigungsbehörde zu organisieren und durchzuführen, die die Typgenehmigung für die betroffenen Fahrzeuge oder Motoren erteilt hat.

2.4 Datenverarbeitung während der in Artikel 4 Absatz 7 festgelegten Übergangszeit

2.4.1. Um das Ziel der in Artikel 4 Absatz 7 festgelegten Übergangszeit hinsichtlich von Verbesserungen bei der Bewertung der Anforderungen an die Betriebsleistung des OBD-Systems, die in Anlage 4 dieses Anhangs festgelegt sind, zu erreichen, muss der Hersteller den Genehmigungsbehörden und der Kommission die folgenden Informationen zur Verfügung stellen:

1. die IUPR-Daten, die der Hersteller gemäß Abschnitt 6 dieser Anlage vorlegen muss;
2. zusätzliche OBD-Informationen, die der Hersteller nach dieser Verordnung vorlegen müssen und die als vertraulich erachtet werden können oder nicht;
3. zusätzliche Daten, die freiwillig vom Hersteller zur Verfügung gestellt werden, um zur Verwirklichung des Ziels der Übergangzeit beizutragen, und die der Hersteller möglicherweise als wirtschaftlich sensibel erachtet.

2.4.2 Die Weitergabe von Informationen, die gemäß den Bestimmungen dieser Verordnung als vertraulich oder wirtschaftlich sensibel gelten und in die in Abschnitt 2.4.1 Buchstabe b oder c genannte Kategorie fallen, an andere Dritte als diejenigen, die in den Abschnitten 2.4.1 und 2.4.3 genannt werden, unterliegt der Zustimmung des Herstellers.

2.4.3 Beispiele dieser Art von Aspekten der ergänzenden Daten, innerhalb der in Abschnitt 2.4.1 Buchstabe c definierten Kategorie, welche vernünftigerweise als wirtschaftlich sensibel erachtet werden könnten, beinhalten Folgendes:

1. Informationen, die ermöglichen würden, dass die Identität des Fahrzeugs- oder Motorherstellers oder des Fahrzeugbetreibers festgestellt oder hinreichend zuverlässig erschlossen würde;
2. Informationen zu Messtechniken, die sich in der Entwicklung befinden.

2.5 Anlage 4 Abschnitt 2.4 gilt für die Probleme, die durch fehlerhafte oder nicht übereinstimmende Kommunikationsschnittstellen verursacht werden.

2.6 Motor- oder Fahrzeugtypen, bei denen die Erfassung von Betriebsleistungsdaten die Überwachungsleistung des OBD-Systems beeinflusst, gelten als nicht übereinstimmend.

3. Betriebsleistungsdaten des OBD-Systems

3.1 Die für die Bewertung der Übereinstimmung einer OBD-Motorenfamilie zu untersuchenden Betriebsleistungsdaten des OBD-Systems entsprechen denen, die von dem OBD-System gemäß Anhang 9C Abschnitt 6 der UN/ECE- Regelung Nr. 49 aufgezeichnet werden und gemäß den Anforderungen in Abschnitt 7 des genannten Anhangs zugänglich gemacht werden.

4. Auswahl des Fahrzeugs und des Motors

4.1. Auswahl des Motors

4.1.1 Bei den beiden nach Abschnitt 2.1 erforderlichen Untersuchungen sind jeweils nur eine Motorenfamilie und eine OBD-Motorenfamilie zu betrachten.

4.1.2 Wenn ein Hersteller vor dem 1. Juli 2015 mehr als eine Motorenfamilie oder OBD-Motorenfamilie auf den Markt gebracht hat, müssen die beiden Untersuchungen verschiedene Motorenfamilien bzw. verschiedene OBD-Motorenfamilien abdecken.

4.1.3 Eine der Untersuchungen ist unter Verwendung von Fahrzeugen durchzuführen, die mit Motoren der Motorenfamilie ausgestattet sind, welche nach Informationen des Herstellers nach dem 31. Dezember 2013 voraussichtlich die höchsten Verkaufszahlen haben wird.

4.1.4 Motoren einer einzelnen Motorenfamilie oder OBD-Motorenfamilie können weiterhin derselben Untersuchung unterliegen, auch wenn die Überwachungssysteme, mit denen sie ausgestattet sind, verschiedenen Generationen angehören oder in einem unterschiedlichen Modifikationszustand sind.

4.2. Auswahl des Fahrzeugs

4.2.1 Die Regeln für die Auswahl der Fahrzeuge entsprechen denen in Anlage 4 Abschnitt 4.2 dieses Anhangs.

5. Untersuchungen der Betriebsleistung

5.1. Erfassung von Betriebsleistungsdaten

5.1.1 Die Regeln bezüglich der Erfassung von Betriebsleistungsdaten entsprechen denen, die in Anlage 4 Abschnitt 5.1 angegeben sind.

Unbeschadet der Bestimmungen in Anlage 4 Abschnitt 5.1.2 sind die Ergebnisse der bewerteten Gruppe von Überwachungsfunktionen nicht zu berücksichtigen, wenn für deren Nenner der Mindestwert von 25 nicht erreicht wurde, es sei denn, das Augerachtlassen dieser Daten würde dazu führen, dass für die Probenahme bei der Untersuchung während des Untersuchungszeitraums von 9 Monaten weniger als 10 Fahrzeuge berücksichtigt würden.

5.2. Bewertung der Betriebsleistung

5.2.1 Eine Bewertung der Betriebsleistung ist für jede Gruppe von Überwachungsfunktionen innerhalb der OBD-Motorenfamilie, die in einem Fahrzeugsegment berücksichtigt wird, vorzunehmen.

5.2.2 Das tatsächliche Leistungsverhältnis pro Gruppe von Überwachungsfunktionen für einen einzelnen Motor (IUPR_g) ist aus dem Zähler_g und dem Nenner_g zu berechnen, die von dem in das Fahrzeug eingebauten OBD-System abgerufen wurden.

5.2.3 Die Bewertung der Betriebsleistung der OBD-Motorenfamilie ist gemäß den Bestimmungen in Abschnitt 6.5.1 dieses Anhangs für jede Gruppe von Überwachungsfunktionen innerhalb der in einem Fahrzeugsegment berücksichtigten OBD-Motorenfamilie durchzuführen.

5.2.4 Wird eine der in Abschnitt 6.5.1 dieses Anhangs genannten Bedingungen nicht erfüllt, so ist dies der Genehmigungsbehörde mitzuteilen, und zwar zusammen mit einer Bewertung der Gründe für diese Situation durch den Hersteller und, gegebenenfalls, einem Plan der Maßnahmen, die der Hersteller ergreifen wird, um das Problem für alle Fahrzeuge, die zum ersten Mal in der Union zugelassen sind, spätestens nach Ablauf der Übergangszeit zu beheben.

6. Bericht an die Genehmigungsbehörde und die Kommission

Für jede Untersuchung, die gemäß den Bestimmungen dieser Anlage durchgeführt wurde, muss der Hersteller der Genehmigungsbehörde und der Kommission einen Bericht über die Betriebsleistung der OBD-Motorenfamilie vorzulegen, der die folgenden Informationen enthält:

6.1 Die Liste der bei der Untersuchung geprüften Motorenfamilien und OBD-Motorenfamilien.

6.2. Die folgenden Informationen über die bei der Untersuchung geprüften Fahrzeuge:

1. Die Zahl der bei der Untersuchung geprüften Fahrzeuge insgesamt;
2. die Zahl und die Art der Fahrzeugsegmente;
3. die VIN und eine kurze Beschreibung (Typ-Modell-Version) jedes Fahrzeugs;
4. das Segment, zu dem ein einzelnes Fahrzeug gehört;
5. die übliche Betriebsart oder den üblichen Betriebsmodus jedes einzelnen Fahrzeugs;
6. den Gesamtkilometerstand jedes einzelnen Fahrzeugs und/oder die Gesamtbetriebsstunden des jeweiligen Motors.

6.3. Betriebsleistungsinformationen für jedes Fahrzeug, einschließlich der folgenden Informationen:

1. den Zähler_g, den Nenner_g und den Betriebsleistungskoeffizienten (IUPR_g) für jede Gruppe von Überwachungsfunktionen;
2. den Generalnenner, den Wert des Zündzykluszählers, die Motorbetriebsstunden insgesamt.

6.4. Die Ergebnisse der Betriebsleistungsstatistiken, einschließlich der folgenden Ergebnisse:

1. der Mittelwert der IUPR_g-Werte der Stichprobe;
2. die Zahl und der Prozentsatz der Motoren in der Stichprobe, die über einen IUPR_g-Wert verfügen, der gleich oder über IUPR_m (min) ist.

.

.

1. Einleitung

1.1 Dieser Anhang enthält ergänzende Anforderungen für die Typgenehmigung von emissionsmindernden Einrichtungen für den Austausch als selbstständige technische Einheiten.

2. Allgemeine Anforderungen

2.1. Kennzeichnung

2.1.1. Jede emissionsmindernde Einrichtung für den Austausch muss mindestens folgende Kennzeichnungen tragen:

1. Herstellername oder Handelsmarke;
2. Fabrikmarke und Teilenummer der emissionsmindernden Einrichtung für den Austausch, wie in dem Beschreibungsbogen angegeben, der in Übereinstimmung mit dem Muster in Anlage 1 ausgestellt wurde.

2.1.2. Jede emissionsmindernde Original-Einrichtung für den Austausch muss mindestens folgende Kennzeichnungen tragen:

1. Name oder Handelsmarke des Fahrzeug- oder Motorherstellers;
2. die Fabrikmarke und die Teilenummer der emissionsmindernden Original-Einrichtung für den Austausch wie in den in Abschnitt 2.3 genannten Informationen angegeben.

2.2. Unterlagen

2.2.1. Jeder emissionsmindernden Einrichtung für den Austausch müssen folgende Informationen beiliegen:

1. Herstellername oder Handelsmarke;
2. Fabrikmarke und Teilenummer der emissionsmindernden Einrichtung für den Austausch, wie in dem Beschreibungsbogen angegeben, der in Übereinstimmung mit dem Muster in Anlage 1 ausgestellt wurde;
3. Angabe der Fahrzeuge oder der Motoren (einschließlich Herstellungsjahr), für die die emissionsmindernde Einrichtung für den Austausch zugelassen ist, und gegebenenfalls die Angabe, ob die emissionsmindernde Einrichtung für den Austausch für den Einbau in ein mit ODB-System ausgestattetes Fahrzeug geeignet ist;
4. Einbauanweisungen.

Die in diesem Abschnitt genannten Informationen sind in den Produktkatalog aufzunehmen, den der Hersteller der emissionsmindernden Einrichtungen für den Austausch den Verkaufsstellen zur Verfugung stellt.

2.2.2. Jeder emissionsmindernden Original-Einrichtung für den Austausch müssen folgende Informationen beiliegen:

1. Name oder Handelsmarke des Fahrzeug- oder Motorherstellers;
2. Fabrikmarke und Teilenummer der emissionsmindernden Original-Einrichtung für den Austausch wie in den in Abschnitt 2.3 genannten Informationen angegeben;
3. Angabe der Fahrzeuge oder Motoren, für die die emissionsmindernde Original-Einrichtung für den Austausch einem in Anhang I Anlage 4 Abschnitt 3.2.12.2.1 angegebenen Typ entspricht, und gegebenenfalls die Angabe, ob die emissionsmindernde Original-Einrichtung für den Austausch zum Einbau in ein mit ODB- System ausgestattetes Fahrzeug geeignet ist;
4. Einbauanweisungen.

Die in diesem Abschnitt genannten Informationen sind in den Produktkatalog aufzunehmen, den der Fahrzeug- oder Motorhersteller den Verkaufsstellen zur Verfugung stellt.

2.3 für eine emissionsmindernde Original-Einrichtung für den Austausch muss der Fahrzeug- oder Motorhersteller der Genehmigungsbehörde in elektronischer Form die notwendigen Informationen zur Verfugung stellen, die die Verknüpfung der Teilenummern mit den entsprechenden Typgenehmigungsunterlagen ermöglichen.

Diese Informationen bestehen aus:

1. Fabrikmarke(n) und Typ(en) des Fahrzeugs oder Motors;
2. Fabrikmarke(n) und Typ(en) der emissionsmindernden Original-Einrichtung für den Austausch;
3. Teilenummer(n) der emissionsmindernden Original-Einrichtung für den Austausch;
4. Typgenehmigungsnummer(n) des/der entsprechenden Fahrzeug- oder Motortyps/Fahrzeug- oder Motortypen.

3. EG-Typgenehmigungszeichen für eine selbstständige technische Einheit¹³

3.1 Jede emissionsmindernde Einrichtung für den Austausch, die dem nach dieser Verordnung als selbstständige technische Einheit genehmigten Typ entspricht, muss ein EG-Typgenehmigungszeichen tragen.

3.2 Dieses Zeichen besteht aus einem Rechteck, das den Kleinbuchstaben "e" umgibt, gefolgt von der Kennziffer des Mitgliedstaats, der die EG-Typgenehmigung als selbstständige technische Einheit erteilt hat:

1. für Deutschland

2. für Frankreich

3. für Italien

4. für die Niederlande

5. für Schweden

6. für Belgien

7. für Ungarn

8. für die Tschechische Republik

9. für Spanien

11. für das Vereinigte Königreich

12. für Österreich

13. für Luxemburg

17. für Finnland

18. für Dänemark

19. für Rumänien

20. für Polen

21. für Portugal

23. für Griechenland

24. für Irland

25 für Kroatien

26. für Slowenien

27. für die Slowakei

29. für Estland

32. für Lettland

34. für Bulgarien

36. für Litauen

49. für Zypern

50. für Malta

Das EG-Typgenehmigungszeichen muss in der Nahe des Rechtecks die "Basis-Typgenehmigungsnummer" angeben, die Abschnitt 4 der im Anhang VII der Richtlinie 2007/46/EG angeführten Typgenehmigungsnummer entspricht; davor steht die zweistellige laufende Nummer, die die jeweils letzte wesentliche technische Änderung der Verordnung (EG) Nr. 595/2009 oder dieser Verordnung zum Zeitpunkt der Erteilung der EG-Typgenehmigung für eine selbständige technische Einheit angibt. Die laufende Nummer für die vorliegende Verordnung ist 00.

3.3 Das Typgenehmigungszeichen ist auf der emissionsmindernden Einrichtung für den Austausch dauerhaft und deutlich lesbar anzubringen. Nach dem Einbau der emissionsmindernden Einrichtung für den Austausch in das Fahrzeug muss es möglichst sichtbar bleiben.

3.4 Ein Beispiel für das EG-Typgenehmigungszeichen für eine selbstständige technische Einheit befindet sich in Anhang I Anlage 8.

4. Technische Anforderungen

4.1. Allgemeine Anforderungen

4.1.1 Die emissionsmindernde Einrichtung für den Austausch muss so ausgelegt, gebaut sein und montiert werden können, dass der Motor und das Fahrzeug in der Lage sind, die Bestimmungen, die sie ursprünglich eingehalten haben, zu erfüllen. Außerdem müssen die Schadstoffemissionen wahrend der gesamten normalen Lebensdauer des Fahrzeugs unter normalen Benutzungsbedingungen wirksam begrenzt werden.

4.1.2 Die emissionsmindernde Einrichtung für den Austausch muss an der gleichen Stelle wie die emissionsmindernde Einrichtung für die Erstausrüstung eingebaut werden, und die Position der Abgas-, Temperatur- und Druckfühler an der Abgasleitung darf nicht verändert werden.

4.1.3 Weist die emissionsmindernde Einrichtung für die Erstausrüstung Wärmeschutzvorrichtungen auf, so muss auch die emissionsmindernde Einrichtung für den Austausch entsprechende Schutzvorrichtungen haben.

4.1.4 Auf Ersuchen des Antragstellers, der eine Typgenehmigung für das Ersatzteil beantragt, stellt die Typgenehmigungsbehörde, die die ursprüngliche Typgenehmigung des Motorsystems erteilt hat, zu gleichen Bedingungen für jeden geprüften Motor die Informationen zur Verfügung, die in den Abschnitten 3.2.12.2.6.8.1 und 3.2.12.2.6.8.2 in Teil 1 des Beschreibungsbogens in Anhang I Anlage 4 genannt sind.

4.2 Allgemeine Anforderungen an die Dauerhaltbarkeit

Die emissionsmindernde Einrichtung für den Austausch muss dauerhaft sein, das heißt, sie muss so ausgelegt, gebaut sein und montiert werden können, dass sie gegen Korrosions- und Oxidationseinflüsse, denen sie je nach der Benutzung des Fahrzeugs ausgesetzt ist, hinreichend geschützt ist.

Die emissionsmindernde Einrichtung für den Austausch muss so ausgelegt sein, dass die aktiven Elemente der emissionsmindernden Einrichtung angemessen vor mechanischen Erschütterungen geschützt sind, um sicherzustellen, dass Schadstoffemissionen wahrend der normalen Lebensdauer des Fahrzeugs unter normalen Benutzungsbedingungen wirksam begrenzt werden.

Der Antragsteller, der eine Typgenehmigung beantragt, muss der Genehmigungsbehörde Details der Prüfung, mit der der Schutz gegen mechanische Erschütterungen festgestellt wird, sowie die Ergebnisse dieser Prüfung, zur Verfügung stellen.

4.3. Anforderungen hinsichtlich der Emissionen

4.3.1. Beschreibung des Bewertungsverfahrens für Emissionen

Die in Artikel 16 Absatz 4 Buchstabe a angegebenen Motoren mit einem vollständigen Emissionsminderungssystem einschließlich der emissionsmindernden Einrichtung für den Austausch des Typs, für den die Genehmigung beantragt wird, sind Prüfungen zu unterziehen, die für den Verwendungszweck gemäß Anhang 4 der UNECE-Regelung Nr. 49 angemessen sind, um ihre Leistung mit dem Original-Emissionsminderungssystem gemäß dem in den Nummern 4.3.1.1 und 4.3.1.2 beschriebenen Verfahren zu vergleichen.

4.3.1.1 Umfasst die emissionsmindernde Einrichtung für den Austausch nicht das vollständige Emissionsminderungssystem, so sind nur neue Einrichtungen für die Erstausrüstung oder neue emissionsmindernde Originalbauteile für den Austausch zu verwenden, um das Emissionsminderungssystem zu vervollständigen.

4.3.1.2 Das Emissionsminderungssystem ist gemäß dem in Abschnitt 4.3.2.4 beschriebenen Verfahren zu altern und erneut zu prüfen, um die Dauerhaltbarkeit seiner Emissionsminderungsleistung festzustellen.

Die Dauerhaltbarkeit einer emissionsmindernden Einrichtung für den Austausch wird anhand eines Vergleichs von zwei aufeinanderfolgenden Sätzen von Abgasemissionsprüfungen bestimmt.

1. Der erste Satz wird mit einer emissionsmindernden Einrichtung für den Austausch durchgeführt, die wahrend 12 WHSC-Zyklen eingefahren wurde.
2. Der zweite Satz wird mit einer emissionsmindernden Einrichtung für den Austausch durchgeführt, die gemäß den unten beschriebenen Verfahren gealtert wurde.

Wird ein Genehmigungsantrag für verschiedene Motortypen desselben Motorherstellers gestellt und sind diese unterschiedlichen Motortypen mit einem identischen Emissionsminderungssystem für die Erstausrüstung ausgestattet, kann die Prüfung auf minimal zwei Motoren begrenzt werden, die nach Zustimmung der Genehmigungsbehörde ausgewählt werden.

4.3.2. Verfahren zur Bewertung der Emissionsminderungsleistung einer emissionsmindernden Einrichtung für den Austausch

4.3.2.1 Der Motor oder die Motoren sind gemäß Artikel 16 Absatz 4 mit einer neuen emissionsmindernden Einrichtung für die Erstausrüstung auszustatten.

Das Abgasnachbehandlungssystem ist mit zwölf WHSC-Zyklen vorzukonditionieren. Nach dieser Vorkonditionierung sind die Motoren gemäß den WHDC-Prüfverfahren zu prüfen, die in Anhang 4 der UNECE-Regelung Nr. 49 beschrieben sind. Für jeden Typ sind drei entsprechende Abgasprüfungen durchzuführen.

Die Prüfmotoren mit dem Original-Abgasnachbehandlungssystem oder dem Original-Abgasnachbehandlungssystem für den Austausch müssen die Grenzwerte gemäß der Typgenehmigung des Motors oder des Fahrzeugs einhalten.

4.3.2.2. Abgasprüfung mit der emissionsmindernden Einrichtung für den Austausch

Die zu bewertende emissionsmindernde Einrichtung für den Austausch ist an dem Abgasnachbehandlungssystem anzubringen, welches gemäß den Anforderungen in Abschnitt 4.3.2.1 geprüft wird, und ersetzt die entsprechende Originaleinrichtung.

Das Abgasnachbehandlungssystem mit der emissionsmindernden Einrichtung für den Austausch ist dann mit zwölf WHSC-Zyklen vorzukonditionieren. Nach dieser Vorkonditionierung sind die Motoren gemäß den WHDC- Verfahren zu prüfen, die in Anhang 4 der UNECE-Regelung Nr. 49 beschrieben sind. Für jeden Typ sind drei entsprechende Abgasprüfungen durchzuführen.

4.3.2.3 Ursprüngliche Bewertung der Schadstoffemissionen von Motoren, die mit emissionsmindernden Einrichtungen für den Austausch ausgestattet sind

Die Anforderungen an die Emissionen von Motoren, die mit emissionsmindernden Einrichtungen für den Austausch ausgestattet sind, gelten als erfüllt, wenn die Ergebnisse für jeden regulierten Schadstoff (CO, HC, NMHC, Methan, NO_x, NH₃, Partikelmasse und Partikelzahl je nach Typgenehmigung des Motors) den folgenden Bedingungen entsprechen:

1. M ≤ 0,85S + 0,4G
2. M ≤ G

Dabei ist:

M: der Mittelwert der Emissionen eines Schadstoffs, der aus den drei Prüfungen mit der emissionsmindernden Einrichtung für den Austausch errechnet wurde

S: der Mittelwert der Emissionen eines Schadstoffs, der aus den drei Prüfungen mit der emissionsmindernden Einrichtung für die Erstausrüstung oder der emissionsmindernden Original-Einrichtung für den Austausch errechnet wurde

G: der Grenzwert der Emissionen eines Schadstoffs gemäß der Typgenehmigung des Fahrzeugs

4.3.2.4. Dauerhaltbarkeit der Emissionsminderungsleistung¹⁶

Das nach Abschnitt 4.3.2.2 geprüfte Abgasnachbehandlungssystem mit der emissionsmindernden Einrichtung für den Austausch ist den Dauerhaltbarkeitsprüfverfahren gemäß Anlage 3 zu unterziehen.

4.3.2.5. Abgasprüfung mit der gealterten emissionsmindernden Einrichtung für den Austausch

Das gealterte Abgasnachbehandlungssystem mit der gealterten emissionsmindernden Einrichtung für den Austausch ist an den gemäß den Abschnitten 4.3.2.1 und 4.3.2.2 verwendeten Prüfmotor anzubringen.

Das gealterte Abgasnachbehandlungssystem ist mit zwölf WHSC-Zyklen vorzukonditionieren und anschließend unter Verwendung der WHDC-Verfahren, die in Anhang 4 der UNECE-Regelung Nr. 49 beschrieben sind, zu prüfen. Für jeden Typ sind drei entsprechende Abgasprüfungen durchzuführen.

4.3.2.6. Bestimmung des Alterungsfaktors (AF) für die emissionsmindernde Einrichtung für den Austausch

Der Alterungsfaktor für jeden Schadstoff ist das Verhältnis des angewendeten Emissionswertes am Ende der Lebensdauer und am Anfang der Betriebsakkumulation (Beispiel: Wenn die Emissionen des Schadstoffs a am Anfang der Betriebsakkumulation 1,50 g/kWh und am Ende der Lebensdauer 1,82 g/kWh betragen, dann beträgt der Alterungsfaktor 1,82/1,50 = 1,21.).

4.3.2.7. Bewertung der Schadstoffemissionen von Motoren, die mit emissionsmindernden Einrichtungen für den Austausch ausgestattet sind

Die Anforderungen an die Emissionen von Motoren, die mit gealterten emissionsmindernden Einrichtungen für den Austausch ausgestattet sind (wie in Abschnitt 4.3.2.5 beschrieben), gelten als erfüllt, wenn die Ergebnisse für jeden regulierten Schadstoff (CO, HC, NMHC, Methan, NO_x, NH₃, Partikelmasse und Partikelzahl je nach Typgenehmigung des Motors) der folgenden Bedingung entsprechen:

M x AF ≤ G

Dabei ist:

M: der Mittelwert der Emissionen eines Schadstoffs, der aus den drei Prüfungen mit der vorkonditionierten emissionsmindernden Einrichtung für den Austausch vor ihrer Alterung errechnet wurde (d. h. die Ergebnisse aus Abschnitt 4.3.2)

AF: der Alterungsfaktor für einen Schadstoff

G: der Grenzwert der Emissionen eines Schadstoffs gemäß der Typgenehmigung des/der Fahrzeugs/Fahrzeuge

4.3.3. Technologiefamilie für emissionsmindernde Einrichtungen für den Austausch

Der Hersteller kann anhand von grundlegenden Eigenschaften, die die Einrichtungen einer Familie gemeinsam haben, eine Technologiefamilie für emissionsmindernde Einrichtungen für den Austausch festlegen.

Um zu derselben Technologiefamilie für emissionsmindernde Einrichtungen für den Austausch zu gehören, müssen die emissionsmindernden Einrichtungen für den Austausch folgende Merkmale haben:

1. die gleichen emissionsmindernden Mechanismen (Oxidationskatalysator, Dreiwegekatalysator, Partikelfilter, selektive katalytische Reduktion für NO_x usw.);
2. dasselbe Substratmaterial (selbe Art von Keramik oder selbe Art von Metall);
3. dieselbe Substratart und Zellendichte;
4. dieselben katalytisch aktiven Materialien und, bei mehreren, dasselbe Verhältnis an katalytisch aktiven Materialien;
5. dieselbe Gesamtbeschichtung mit katalytisch aktiven Materialien;
6. dieselbe Art von Zwischenschicht, die durch dasselbe Verfahren aufgebracht wird.

4.3.4. Bewertung der Dauerhaltbarkeit der Emissionsminderungsleistung einer emissionsmindernden Einrichtung für den Austausch unter Verwendung des Alterungsfaktors einer Technologiefamilie

Hat der Hersteller eine Technologiefamilie für emissionsmindernde Einrichtungen für den Austausch festgelegt, können die in Abschnitt 4.3.2 beschriebenen Verfahren verwendet werden, um die Alterungsfaktoren für jeden Schadstoff für die Stammeinrichtung dieser Familie zu bestimmen. Der Motor, an dem diese Prüfungen durchgeführt werden, muss über einen Mindesthubraum von [0,75 dm³] pro Zylinder verfügen.

4.3.4.1. Bestimmung der dauerhaften Leistung der Einrichtungen einer Familie

Für eine emissionsmindernde Einrichtung für den Austausch a in einer Familie, die für die Anbringung an einen Motor mit einem Hubraum C_A ausgelegt ist, gelten dieselben Alterungsfaktoren wie für die emissionsmindernde Stammeinrichtung P, die an einem Motor mit einem Hubraum C_P bestimmt wurden, wenn die folgenden Bedingungen erfüllt sind:

V_A/C_A³ V_P/C_P

Dabei ist:

V_A: das Substratvolumen (in dm³) der emissionsmindernden Einrichtung für den Austausch A,

V_P: das Substratvolumen (in dm³) der emissionsmindernden Stammeinrichtung für den Austausch P derselben Familie und

beide Motoren verwenden dieselbe Methode für die Regenerierung jeglicher emissionsmindernder Einrichtungen, die am Original-Abgasnachbehandlungssystem angebracht sind. Diese Anforderung gilt nur, wenn Einrichtungen, die eine Regenerierung erfordern, an das Original-Abgasnachbehandlungssystem angebracht sind.

Wenn diese Bedingungen erfüllt sind, kann die Dauerhaltbarkeit der Emissionsminderungsleistung der anderen Einrichtungen der Familie anhand der Emissionsergebnisse (S) derjenigen Einrichtung einer Familie bestimmt werden, die nach den Anforderungen in den Abschnitten 4.3.2.1, 4.3.2.2 und 4.3.2.3 festgelegt wird und für die die Alterungsfaktoren der Stammeinrichtung dieser Familie verwendet werden.

4.3.5. Kraftstoffe¹⁶

In dem in Abschnitt 1.1.2 des Anhangs I beschriebenen Fall ist das in den Abschnitten 4.3.1 bis 4.3.2.7 dieses Anhangs festgelegte Prüfverfahren mit den vom Hersteller des ursprünglichen Motorsystems angegebenen Kraftstoffen durchzuführen. Im Einvernehmen mit der Typgenehmigungsbehörde darf jedoch das in Anlage 3 beschriebene und in Abschnitt 4.3.2.4 genannte Dauerhaltbarkeitsprüfverfahren nur mit dem Kraftstoff durchgeführt werden, der den ungünstigsten Fall im Hinblick auf die Alterung repräsentiert.

4.4. Anforderungen hinsichtlich des Abgasgegendrucks

Der Abgasgegendruck darf nicht dazu führen, dass das vollständige Abgassystem den in Anhang I Abschnitt 4.1.2 angegebenen Wert übersteigt.

4.5. Anforderungen an die OBD-Kompatibilität (gilt nur für emissionsmindernde Einrichtungen für den Austausch, die für den Einbau in Fahrzeuge mit OBD-System bestimmt sind)

4.5.1 Der Nachweis der OBD-Kompatibilität ist nur erforderlich, wenn die emissionsmindernde Einrichtung für die Erstausrüstung in der ursprünglichen Konfiguration überwacht wurde.

4.5.2 Die Kompatibilität der emissionsmindernden Einrichtung für den Austausch mit dem OBD-System ist unter Verwendung der Verfahren des Anhangs X dieser Verordnung und des Anhangs 9B der UN/ECE-Regelung Nr. 49 für emissionsmindernde Einrichtungen für den Austausch, die für den Einbau in Motoren oder Fahrzeuge ausgelegt sind, welche gemäß Verordnung (EG) Nr. 595/2009 und dieser Verordnung genehmigt wurden, nachzuweisen.

4.5.3 Die Bestimmungen in der UN/ECE-Regelung Nr. 49, die für andere Bauteile als für emissionsmindernde Einrichtungen gelten, finden keine Anwendung.

4.5.4 Der Hersteller von emissionsmindernden Einrichtungen für den Austausch kann das gleiche Vorkonditionierungs- und Prüfverfahren wie bei der ursprünglichen Typgenehmigung anwenden. In diesem Fall muss die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung eines Motors eines Fahrzeugs erteilt hat, auf Anfrage und zu gleichen Bedingungen die Anlage "Angaben zu den Prüfbedingungen" zu Anhang I Anlage 4 vorlegen, welche die Zahl und den Typ der Vorkonditionierungs-Zyklen enthält sowie den Typ des Prüfzyklus, der vom Hersteller der Erstausrüstung für die OBD-Prüfung der emissionsmindernden Einrichtung genutzt wurde.

4.5.5 Damit der ordnungsgemäße Einbau und das ordnungsgemäße Funktionieren aller anderen vom OBD-System überwachten Bauteile überprüft werden kann, darf das OBD-System vor dem Einbau einer emissionsmindernden Einrichtung für den Austausch keine Fehlfunktion und keine gespeicherten Fehlercodes anzeigen. Um das festzustellen, kann der Status des OBD-Systems nach Abschluss der in den Abschnitten 4.3.2 bis 4.3.2.7 beschriebenen Prüfungen bewertet werden.

4.5.6 Die Fehlfunktionsanzeige darf sich während des nach den Abschnitten 4.3.2 bis 4.3.2.7 erforderlichen Fahrzeugbetriebs nicht aktivieren.

4.6. Anforderungen an die Kompatibilität der Einrichtungen zur Begrenzung von NO_x (gilt nur für emissionsmindernde Einrichtungen für den Austausch, die für den Einbau in Fahrzeuge mit Sensoren zur direkten Messung der NO_x-Konzentration im Abgas bestimmt sind)¹⁶

4.6.1. Der Nachweis der Kompatibilität der Einrichtungen zur Begrenzung von NO_x ist nur erforderlich, wenn die emissionsmindernde Einrichtung für die Erstausrüstung in der ursprünglichen Konfiguration überwacht wurde.

4.6.2. Die Kompatibilität der emissionsmindernden Einrichtung für den Austausch mit den Einrichtungen zur Begrenzung von NO_x ist unter Verwendung der Verfahren des Anhangs XIII dieser Verordnung für emissionsmindernde Einrichtungen für den Austausch, die für den Einbau in Motoren oder Fahrzeuge ausgelegt sind, welche gemäß Verordnung (EG) Nr. 595/2009 und dieser Verordnung genehmigt wurden, nachzuweisen.

4.6.3. Die Bestimmungen in der UNECE-Regelung Nr. 49, die für andere Bauteile als für emissionsmindernde Einrichtungen gelten, finden keine Anwendung.

4.6.4. Der Hersteller von emissionsmindernden Einrichtungen für den Austausch kann das gleiche Vorkonditionierungs- und Prüfverfahren wie bei der ursprünglichen Typgenehmigung anwenden. In diesem Fall muss die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung eines Motors eines Fahrzeugs erteilt hat, auf Anfrage und zu gleichen Bedingungen einen Beschreibungsbogen als Anlage zu dem in Anhang I Anlage 4 enthaltenen Beschreibungsbogen vorlegen, in dem Angaben zur Zahl und zum Typ der Vorkonditionierungs-Zyklen sowie zum Typ des Prüfzyklus, der vom Hersteller der Erstausrüstung für die Prüfung der emissionsmindernden Einrichtung im Hinblick auf die Einrichtungen zur Begrenzung von NO_x genutzt wurde.

4.6.5. Abschnitt 4.5.5 gilt für Einrichtungen zur Begrenzung von NO_x, die vom OBD-System überwacht werden.

5. Übereinstimmung der Produktion

5.1 Es werden Maßnahmen zur Gewährleistung der Übereinstimmung der Produktion nach Artikel 12 der Richtlinie 2007/46/EG getroffen.

5.2. Besondere Bestimmungen

5.2.1 Die Überprüfungen nach Anhang X, Abschnitt 2.2 der Richtlinie 2007/46/EG müssen die Übereinstimmung mit den Eigenschaften, die unter "Typ der emissionsmindernden Einrichtung" in Artikel 2 Nummer 8 der Verordnung (EG) Nr. 692/2008 definiert sind, umfassen.

5.2.2 Zur Anwendung von Artikel 12 Absatz 2 der Richtlinie 2007/46/EG können die in Abschnitt 4.3 dieses Anhangs (Anforderungen hinsichtlich der Emissionen) beschriebenen Prüfungen durchgeführt werden. In diesem Fall kann, falls der Inhaber der Typgenehmigung dies wünscht, statt der emissionsmindernden Einrichtung für die Erstausrüstung die emissionsmindernde Einrichtung für den Austausch, die bei den Typgenehmigungsprüfungen verwendet wurde, als Vergleichsbasis genommen werden (oder ein anderes Muster, das nachweislich mit dem genehmigten Typ übereinstimmt). Die gemessenen Emissionswerte des zu beurteilenden Musters dürfen durchschnittlich nicht mehr als 15 % über den Mittelwerten liegen, die beim Bezugsmuster gemessen werden.

.

Beschreibungsbogen Nr. ...
betreffend die EG-Typgenehmigung von emissionsmindernden Einrichtungen für den Austausch

Die nachstehenden Angaben sind zusammen mit dem Verzeichnis der beiliegenden Unterlagen in dreifacher Ausfertigung einzureichen. Liegen Zeichnungen bei, so müssen diese im Format A4 ausgeführt oder auf dieses Format gefaltet sein und hinreichende Einzelheiten in geeignetem Maßstab enthalten. Liegen Fotografien bei, so müssen diese hinreichende Einzelheiten enthalten.

Weisen die Systeme, Bauteile oder selbständigen technischen Einheiten elektronisch gesteuerte Funktionen auf, so sind Angaben zu ihren Leistungsmerkmalen zu machen.

0. Allgemeines

0.1. Fabrikmarke (Firmenname des Herstellers):

0.2. Typ:

0.2.1. Handelsname(n), sofern vorhanden:

0.3. Merkmale zur Typidentifizierung:

0.5. Name und Anschrift des Herstellers:

0.7. Bei Bauteilen und selbstständigen technischen Einheiten Lage und Anbringungsart des EG-Typgenehmigungszeichens:

0.8. Name(n) und Anschrift(en) der Fertigungsstätte(n):

0.9. (Ggf.) Name und Anschrift des Bevollmächtigten des Herstellers:

1. Beschreibung der Einrichtung

1.1 Typ der emissionsmindernden Einrichtung für den Austausch: (Oxidations-, Dreiwegekatalysator, SCR-Katalysator, Partikelfilter usw.)

1.2 Zeichnungen der emissionsmindernden Einrichtung für den Austausch, aus denen sämtliche unter der Begriffsbestimmung "Typ der emissionsmindernden Einrichtung" in Artikel 2 der Verordnung (EU) Nr. 582/2011 genannten Merkmale hervorgehen:

1.3. Beschreibung des Fahrzeugtyps/der Fahrzeugtypen, für den/die die emissionsmindernde Einrichtung für den Austausch bestimmt ist:

1.3.1. Nummer(n) und/oder Zeichen, die den Motor- und den (die) Fahrzeugtyp(en) kennzeichnen:

1.3.2. Nummer(n) und/oder Zeichen, die die emissionsmindernde(n) Einrichtung(en) für die Erstausrüstung kennzeichnen, die durch die emissionsmindernde Einrichtung für den Austausch ersetzt werden soll:

1.3.3. Soll die emissionsmindernde Einrichtung für den Austausch mit den Anforderungen für OBD-Systeme kompatibel sein: (ja/nein)¹

1.3.4. Soll die emissionsmindernde Einrichtung für den Austausch mit bestehenden Fahrzeug-/Motorsteuerungssystemen kompatibel sein: (ja/nein)¹

1.4. Beschreibung und Zeichnungen, aus denen die Lage der emissionsmindernden Einrichtung für den Austausch zum (zu den) Abgaskrümmer(n) des Motors ersichtlich ist:

2. Zugang zu Reparatur- und Wartungsinformationen

2.1. Wichtigste Website für den Zugang zu Reparatur- und Wartungsinformationen

2.1.1. Zeitpunkt, ab dem sie aufgerufen werden kann (spätestens sechs Monate nach dem Zeitpunkt der Typgenehmigung)

2.2. Bedingungen für den Zugang zur Website

2.3. Format der Reparatur- und Wartungsinformationen, die auf der Website zur Verfügung stehen

______
1) Nichtzutreffendes streichen.

.

(Größformat: A4 (210 X 297 mm))

EG-Typgenehmigungsbogen

Stempel der Behörde

Benachrichtigung über

• die EG-Typgenehmigung ¹
• die Erweiterung der EG-Typgenehmigung ¹
• die Verweigerung der EG-Typgenehmigung ¹
• den Entzug der EG-Typgenehmigung ¹

eines Bauteiltyps /eines Typs einer selbstständigen technischen Einheit ¹

in Bezug auf die Verordnung (EG) Nr. 595/2009, nach Größt der Verordnung (EU) Nr. 582/2011

Verordnung (EG) Nr. 595/2009 oder Verordnung (EU) Nr. 582/2011, zuletzt geändert durch ...

EG-Typgenehmigungsnummer:

Grund für die Erweiterung:

Abschnitt I

0.1. Fabrikmarke (Firmenname des Herstellers):

0.2. Typ:

0.3. Merkmale zur Typidentifizierung, sofern auf dem Bauteil/ der selbstständigen technischen Einheit vorhanden ² (Teilenummer):

0.3.1. Anbringungsstelle dieser Merkmale:

0.5. Name und Anschrift des Herstellers:

0.7. Bei Bauteilen und selbstständigen technischen Einheiten Lage und Anbringungsart des EG-Typgenehmigungszeichens:

0.8. Name(n) und Anschrift(en) der Fertigungsstätte(n):

0.9. Name und Anschrift des Bevollmächtigten des Herstellers:

Abschnitt II

1. Zusätzliche Angaben

1.1. Fabrikmarke und Typ der emissionsmindernden Einrichtung für den Austausch: (Oxidations-, Dreiwegekatalysator, SCR-Katalysator, Partikelfilter usw.)

1.2. Motor- und Fahrzeugtyp(en), für den (die) der Typ der emissionsmindernden Einrichtung als Ersatzteil geeignet ist:

1.3. Motortyp(en), in dem (denen) die emissionsmindernde Einrichtung für den Austausch geprüft wurde:

1.3.1 Wurde die Kompatibilität der emissionsmindernden Einrichtung für den Austausch mit den Anforderungen für OBD-Systeme nachgewiesen (ja/nein) ¹:

2. Technischer Dienst, der für die Durchführung der Prüfungen zuständig ist:

3. Datum des Prüfberichts:

4. Nummer des Prüfberichts:

5. Anmerkungen:

6. Ort:

7. Datum:

8. Unterschrift:

Anlagen: Beschreibungsunterlagen Prüfbericht

________

1) Nichtzutreffendes streichen.

2) Enthalten die Merkmale zur Typidentifizierung Zeichen, die für die Beschreibung des Fahrzeugs, des Bauteils oder der selbstständigen technischen Einheit gemäß diesem Informationsdokument nicht relevant sind, so werden diese Schriftzeichen in den Unterlagen durch das Symbol "?" wiedergegeben (z.B. ABC??123??).

.

1. Nachfolgend ist das in Anhang XI Abschnitt 4.3.2.4 genannte Prüfverfahren für die Dauerhaltbarkeit zur Bewertung der Emissionsminderungsleistung einer emissionsmindernden Einrichtung für den Austausch beschrieben.

2. Beschreibung des Prüfverfahrens für die Dauerhaltbarkeit

2.1 Das Prüfverfahren für die Dauerhaltbarkeit besteht aus einer Phase der Datenerfassung und einem Betriebsakkumulationsprogramm.

2.2. Phase der Datenerfassung

2.2.1. Der ausgewählte Motor, der mit dem vollständigen Abgasnachbehandlungssystem mit der emissionsmindernden Einrichtung für den Austausch ausgerüstet ist, ist auf Umgebungstemperatur abzukühlen und gemäß Anhang 4 Absätze 7.6.1 und 7.6.2 der UNECE-Regelung Nr. 49 einem WHTC-Kaltstart-Prüfzyklus zu unterziehen.

2.2.2. Unmittelbar nach dem WHTC-Kaltstart-Prüfzyklus ist der neun aufeinanderfolgenden WHTC-Warmstart-Prüfzyklen Motor gemäß Anhang 4 Absatz 7.6.4 der UNECE-Regelung Nr. 49 zu unterziehen.

2.2.3. Die in den Abschnitten 2.2.1 und 2.2.2 genannte Prüfsequenz muss gemäß den in Anhang 4 Absatz 7.6.5 der UNECE-Regelung Nr. 49 enthaltenen Anweisungen erfolgen.

2.2.4. Wahlweise können die relevanten Daten auch erfasst werden, indem ein vollbeladenes, mit dem ausgewählten Abgasnachbehandlungssystem mit emissionsmindernder Einrichtung für den Austausch ausgerüstetes Fahrzeug einer Fahrprüfung unterzogen wird. Die Prüfung kann entweder auf der Straße unter Einhaltung der in Anhang II Abschnitte 4.5 bis 4.5.5 dieser Verordnung enthaltenen Anforderungen an die Fahrt und umfassender Aufzeichnung der Fahrdaten erfolgen, oder auf einem geeigneten Rollenprüfstand. Wird eine Straßenprüfung gewählt, so ist das Fahrzeug mittels eines Kaltstart-Prüfzyklus gemäß Anlage 5 dieses Anhangs zu prüfen, der von neun Warmstart-Zyklen gefolgt wird, die vollständig dem Kaltstart-Prüfzyklus entsprechen, so dass die erzielte Motorarbeit die gleiche ist, wie die in den Abschnitten 2.2.1 und 2.2.2 genannte. Wird ein Rollenprüfstand gewählt, so ist die Simulation der Steigung oder des Gefälles des Prüfzyklus gemäß Anlage 5 derart anzupassen, dass sie der über den WHTC-Zyklus erzielten Motorarbeit entspricht.

2.2.5. Die Typgenehmigungsbehörde muss die gemäß Abschnitt 2.2.4 aufgezeichneten Temperaturdaten ablehnen, wenn sie diese für unrealistisch hält, und entweder die Wiederholung der Prüfung oder die Durchführung einer Prüfung gemäß den Abschnitten 2.2.1, 2.2.2 und 2.2.3 verlangen.

2.2.6. Die Temperaturen in der emissionsmindernden Einrichtung für den Austausch sind während der gesamten Prüfsequenz an der Stelle der höchsten Temperaturentwicklung aufzuzeichnen.

2.2.7. Verlagert sich die Stelle der höchsten Temperaturentwicklung während der Prüfdauer oder ist es schwierig, diese Stelle zu bestimmen, so sind mehrfache Betttemperaturen an geeigneten Stellen aufzuzeichnen.

2.2.8. Die Anzahl und Stellen der Temperaturmessungen sind im Einvernehmen mit der Typgenehmigungsbehörde vom Hersteller nach bestem technischem Ermessen auszuwählen.

2.2.9. Mit Zustimmung der Typgenehmigungsbehörde kann eine einzige Temperaturmessung im Katalysatorbett oder die Katalysator-Eingangstemperatur verwendet werden, wenn die Messung mehrfacher Betttemperaturen sich als undurchführbar oder zu schwierig erweist.

Abbildung 1
Beispiel für die Lage von Temperatursensoren in einem schematisch dargestellten Abgasnachbehandlungssystem

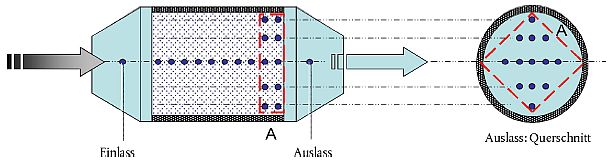

Abbildung 2
Beispiel für die Lage von Temperatursensoren in einem DPF

2.2.10. Die Temperaturen sind mit einer Mindestfrequenz von einer Messung pro Sekunde (1 Hz) während der Prüfsequenz zu messen und aufzuzeichnen.

2.2.11. Die gemessenen Temperaturen sind in einem Histogramm darzustellen, wobei die Temperaturklassen nicht größer als 10 °C sind. Bei dem in Abschnitt 2.2.7 genannten Fall muss die jede Sekunde gemessene höchste Temperatur der im Histogramm aufgezeichneten entsprechen. Jede Säule des Histogramms muss die kumulierte Häufigkeit in Sekunden der gemessenen Temperaturen, die in die jeweilige Temperaturklasse fallen, repräsentieren.

2.2.12. Die Zeit in Stunden, die jeder Temperaturklasse entspricht, ist zu ermitteln und auf die Lebensdauer der emissionsmindernden Einrichtung für den Austausch gemäß den in Tabelle 1 enthaltenen Werten zu extrapolieren. Die Extrapolation erfolgt unter der Annahme, dass ein WHTC-Zyklus einer Fahrstrecke von 20 km entspricht.

Tabelle 1: Lebensdauer der emissionsmindernden Einrichtung für den Austausch für jede Fahrzeugklasse sowie entsprechende Anzahl an WHTC-Prüfzyklen und Betriebsstunden

2.2.13. Es ist zulässig, die Phase der Datenerfassung gleichzeitig für verschiedene Einrichtungen durchzuführen.

2.2.14. Bei Systemen, die mit aktiver Regenerierung betrieben werden, sind die Anzahl, Länge und Temperaturen der Regenerierungen, die bei der in den Abschnitten 2.2.1 und 2.2.2 beschriebenen Prüfsequenz auftreten, aufzuzeichnen. Ist keine aktive Regenerierung aufgetreten, so ist die in Abschnitt 2.2.2 festgelegte Warmstart-Prüfsequenz zu verlängern, um mindestens zwei aktive Regenerierungen einzuschließen.

2.2.15. Die während der Phase der Datenerfassung verbrauchte Gesamtmenge an Schmiermittel in g/h ist unter Verwendung einer geeigneten Methode aufzuzeichnen, beispielsweise nach dem in Anlage 6 beschriebenen Verfahren zum Ablassen und Wiegen des Öls. Zu diesem Zweck ist der Motor 24 Stunden lang aufeinanderfolgenden WHTC-Prüfzyklen zu unterziehen. Kann der Ölverbrauch nicht präzise gemessen werden, darf der Hersteller im Einvernehmen mit der Typgenehmigungsbehörde die folgenden Optionen zur Bestimmung des Schmiermittelverbrauchs anwenden:

1. den Standardwert 30 g/h,
2. einen vom Hersteller beantragten Wert, der sich auf eine solide Daten- und Informationsgrundlage stützt und mit der Typgenehmigungsbehörde vereinbart ist.

2.3. Berechnung der gleichwertigen, einer Bezugstemperatur entsprechenden Alterungszeit

2.3.1. Die gemäß den Abschnitten 2.2 bis 2.2.15 aufgezeichneten Temperaturen werden auf Antrag des Herstellers im Einvernehmen mit der Typgenehmigungsbehörde auf die Bezugstemperatur T_r verringert, die innerhalb der Bandbreite der in der Phase der Datenerfassung aufgezeichneten Temperaturen liegen muss.

2.3.2. Bei dem in Abschnitt 2.2.13 genannten Fall darf der Wert T_r für jede Einrichtung variieren.

2.3.3. Die gleichwertige, einer Bezugstemperatur entsprechende Alterungszeit ist für jede in Abschnitt 2.2.11 aufgeführte Temperaturklasse anhand folgender Gleichung zu berechnen:

Gleichung 1:

Dabei sind:

R = thermische Reaktivität der emissionsmindernden Einrichtung für den Austausch

Es sind folgende Werte zu verwenden:

• Dieseloxidationskatalysator (DOC): 18.050
• DPF mit Katalysator: 18.050
• SCR- oder Ammoniakoxidationskatalysator (AMOX) auf der Grundlage von Eisen-Zeolith (Fe-Z): 5.175
• SCR Kupfer-Zeolith (Cu-Z): 11.550
• SCR Vanadium (V): 5.175
• LNT (Mager-NO_x-Falle): 18.050

T_r = Bezugstemperatur, in K = die mittlere Temperatur in K der Temperaturklasse i, der die emissionsmindernde Einrichtung für den Austausch während der Datenerfassungsphase ausgesetzt ist (Histogramm)= die Zeit in Stunden, die der Temperatur entspricht und auf die volle Lebensdauer hochgerechnet ist; wenn z.B. das Histogramm 5 Stunden abbildet und die Lebensdauer 4.000 Stunden beträgt, werden nach Tabelle 1 alle im Temperatur-Histogramm eingetragenen Zeiten mit dem Faktor (4.000 / 5) = 800 multipliziert= die gleichwertige Alterungszeit in Stunden, die bei einer Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_r erforderlich ist, um die gleiche Alterung zu erzielen, wie bei der Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur für die Dauer von.

i = die Nummer der Temperaturklasse, wobei 1 die Nummer der Klasse mit der niedrigsten Temperatur und n der Wert für die Klasse mit der höchsten Temperatur ist

2.3.4. Die gleichwertige Gesamtalterungszeit wird gemäß folgender Gleichung berechnet:

Gleichung 2:

Dabei sind:

AT = die gleichwertige Gesamtalterungszeit in Stunden, die bei einer Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_r erforderlich ist, um die gleiche Alterung zu erzielen wie bei der Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur während ihrer Lebensdauer für die Dauer von für jede der im Histogramm enthaltenen Klassen i. = die gleichwertige Alterungszeit in Stunden, die bei einer Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_r erforderlich ist, um die gleiche Alterung zu erzielen wie bei der Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur für die Dauer von.

i = die Nummer der Temperaturklasse, wobei 1 die Nummer der Klasse mit der niedrigsten Temperatur und n der Wert für die Klasse mit der höchsten Temperatur ist

n = Gesamtanzahl der Temperaturklassen

2.3.5. Bei dem in Abschnitt 2.2.13 genannten Fall ist AT für jede Einrichtung zu berechnen.

2.4. Betriebsakkumulationsprogramm

2.4.1. Allgemeine Anforderungen

2.4.1.1. Das Betriebsakkumulationsprogramm soll die Beschleunigung der Alterung der emissionsmindernden Einrichtung für den Austausch ermöglichen, indem die in der Datenerfassungsphase gemäß Abschnitt 2.2 gesammelten Daten verwendet werden.

2.4.1.2. Das Betriebsakkumulationsprogramm besteht aus einem thermischen Akkumulationsprogramm und einem Schmiermittelverbrauchsakkumulationsprogramm gemäß Abschnitt 2.4.4.6. Der Hersteller kann im Einvernehmen mit der Typgenehmigungsbehörde auf die Durchführung eines Schmiermittelverbrauchsakkumulationsprogramms verzichten, wenn die emissionsmindernden Einrichtungen für den Austausch einem filternden Bauteil des Nachbehandlungssystems (z.B. einem Dieselpartikelfilter) nachgelagert sind. Sowohl das thermische Akkumulationsprogramm als auch das Schmiermittelverbrauchsakkumulationsprogramm bestehen jeweils aus einer Serie thermischer Akkumulationen und einer Serie Schmiermittelverbrauchsabfolgen.

2.4.1.3. Bei emissionsmindernden Einrichtungen für den Austausch mit aktiver Regenerierung ist die thermische Abfolge mit der Betriebsart der aktiven Regenerierung zu ergänzen.

2.4.1.4. Bei Betriebsakkumulationsprogrammen, die sowohl aus einem thermischen als auch einem Schmiermittelverbrauchsakkumulationsprogramm bestehen, sind die jeweiligen Abfolgen abwechselnd so durchzuführen, dass für jede thermische Abfolge die darauffolgende Abfolge dem Schmiermittelverbrauch entspricht.

2.4.1.5. Es ist zulässig, das Betriebsakkumulationsprogramm gleichzeitig für verschiedene Einrichtungen durchzuführen. In diesem Fall wird nur ein einziges Betriebsakkumulationsprogramm für alle Einrichtungen festgelegt.

2.4.2. Thermisches Akkumulationsprogramm

2.4.2.1. Mit dem thermischen Akkumulationsprogramm soll die Wirkung der thermischen Alterung auf die Leistung der emissionsmindernden Einrichtung für den Austausch bis zum Ende ihrer Lebensdauer simuliert werden.

2.4.2.2. Der zur Durchführung des Betriebsakkumulationsprogramms verwendete und mit dem Abgasnachbehandlungssystem mit emissionsmindernder Einrichtung für den Austausch ausgerüstete Motor wird über mindestens drei aufeinanderfolgende thermische Abfolgen gemäß Anlage 4 betrieben.

2.4.2.3. Die Temperaturen sind während mindestens zwei thermischen Abfolgen aufzuzeichnen. Die erste Abfolge, die dem Vorwärmen dient, ist bei der Sammlung der Temperaturdaten nicht zu berücksichtigen.

2.4.2.4. Die Temperaturen sind an geeigneten Stellen, die gemäß den Abschnitten 2.2.6 bis 2.2.9 ausgewählt wurden, mit einer Mindestfrequenz von einer Messung pro Sekunde (1 Hz) zu messen und aufzuzeichnen.

2.4.2.5. Die tatsächliche Alterungszeit, die den in Abschnitt 2.4.2.3 genannten thermischen Abfolgen entspricht, ist gemäß den folgenden Gleichungen zu berechnen:

Gleichung 3:

Gleichung 4:

Dabei sind: = die effektive Alterungszeit in Stunden, die bei einer Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_r erforderlich ist, um die gleiche Alterung zu erzielen wie bei der Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_i für die Dauer einer Sekunde i

T_i = die Temperatur in K, die in der Sekunde i in jeder einzelnen der thermischen Abfolgen gemessen wird

R = die thermische Reaktivität der emissionsmindernden Einrichtung für den Austausch. Der Hersteller verwendet einen im Einvernehmen mit der Typgenehmigungsbehörde festgelegten Wert für R. Es ist auch möglich, einen der folgenden Standardwerte zu verwenden:

• Dieseloxidationskatalysator (DOC): 18.050
• katalysierter DPF: 18.050
• SCR- oder Ammoniumoxidationskatalysator (AMOX) auf der Grundlage von Eisen-Zeolith (Fe-Z): 5.175
• SCR Kupfer-Zeolith (Cu-Z): 11.550
• SCR Vanadium (V): 5.175
• LNT (Mager-NO_x-Falle): 18.050

T_r = Bezugstemperatur in K, die dem Wert in Gleichung 1 entspricht.

AE = die effektive Alterungszeit in Stunden, die bei einer Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_r erforderlich ist, um die gleiche Alterung zu erzielen wie bei der Exposition der emissionsmindernden Einrichtung für den Austausch während der thermischen Abfolge

AT = die gleichwertige Gesamtalterungszeit in Stunden, die bei einer Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_r erforderlich ist, um die gleiche Alterung zu erzielen wie bei der Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur während ihrer Lebensdauer für die Dauer von für jede der im Histogramm enthaltenen Klassen i

i = Nummer der Temperaturmessung

p = Gesamtanzahl der Temperaturmessungen

n_c = Nummer der thermischen Abfolge, die zum Zweck der Sammlung von Temperaturdaten gemäß Abschnitt 2.4.2.3 erfolgt

C = Gesamtanzahl der thermischen Abfolgen, die zum Zweck der Sammlung von Temperaturdaten erfolgen.

2.4.2.6. Die Gesamtanzahl der thermischen Abfolgen, die im Betriebsakkumulationsprogramm zu berücksichtigen sind, wird mittels folgender Gleichung bestimmt:

Gleichung 5:

N_TS = AT/AE

Dabei sind:

N_TS = die Gesamtanzahl der thermischen Abfolgen, die im Betriebsakkumulationsprogramm erfolgen müssen

AT = die gleichwertige Gesamtalterungszeit in Stunden, die bei einer Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_r erforderlich ist, um die gleiche Alterung zu erzielen wie bei der Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur während ihrer Lebensdauer für die Dauer von für jede der im Histogramm enthaltenen Klassen i

AE = die effektive Alterungszeit in Stunden, die bei einer Exposition der emissionsmindernden Einrichtung für den Austausch gegenüber der Temperatur T_r erforderlich ist, um die gleiche Alterung zu erzielen wie bei der Exposition der emissionsmindernden Einrichtung für den Austausch während der thermischen Abfolge

2.4.2.7. Es ist zulässig, den Wert für N_TS - und damit das Betriebsakkumulationsprogramm - zu verringern, indem die Temperaturen, denen jede Einrichtung in jedem Modus des Alterungszyklus ausgesetzt wird, durch Anwendung einer oder mehrerer der folgenden Maßnahmen erhöht werden:

1. Isolierung des Auspuffrohrs
2. Verlagerung der emissionsmindernden Einrichtung für den Austausch in Richtung Auspuffkrümmer
3. künstliches Vorwärmen der Abgastemperatur
4. Optimierung der Motoreinstellungen ohne wesentliche Änderung des Abgasverhaltens des Motors.

2.4.2.8. Werden die in den Abschnitten 2.4.4.6 und 2.4.4.7 Maßnahmen angewendet, so darf die auf der Grundlage von N_TSberechnete Gesamtalterungszeit nicht weniger als 10 % der in Tabelle 1 genannten Lebensdauer betragen; z.B. muss für ein Fahrzeug der Klasse N₁der Wert für NTS mindestens 286 thermische Abfolgen betragen, wenn jede Abfolge die Dauer einer Stunde hat.

2.4.2.9. Es ist zulässig, den Wert für N_TS - und damit die Dauer des Betriebsakkumulationsprogramms - zu erhöhen, indem die Temperaturen, denen jede Einrichtung in jedem Modus des Alterungszyklus ausgesetzt wird, durch Anwendung einer oder mehrerer der folgenden Maßnahmen verringert werden:

1. Verlagerung der emissionsmindernden Einrichtung für den Austausch vom Auspuffkrümmer weg
2. künstliches Abkühlen der Abgastemperatur
3. Optimierung der Motoreinstellungen

2.4.2.10. In dem in Abschnitt 2.4.1.5 genannten Fall gilt Folgendes:

2.4.2.10.1. Der Wert für N_TS muss für jede Einrichtung der gleiche sein, so dass ein einziges Betriebsakkumulationsprogramm festgelegt werden kann.

2.4.2.10.2. Um für jede Einrichtung den gleichen Wert für N_TS verwenden zu können, muss für jede Einrichtung anhand ihrer jeweiligen AT- und AE-Werte ein erster Wert für N_TS berechnet werden.

2.4.2.10.3. Sind die für N_TS berechneten Werte unterschiedlich, dann kann in den in Abschnitt 2.4.2.3 genannten thermischen Abfolgen eine der in den Abschnitten 2.4.2.7 bis 2.4.2.10 genannten Maßnahmen für die Einrichtungen angewendet werden, bei denen N_TS zu ändern ist, um den berechneten Wert für T_i zu beeinflussen und auf diese Weise praktisch die künstliche Alterung der betreffenden Einrichtungen zu beschleunigen oder zu verlangsamen.

2.4.2.10.4. Die neuen Werte für N_TS, die den neuen, nach Abschnitt 2.4.2.10.3 ermittelten Temperaturen entsprechen, sind zu berechnen.

2.4.2.10.5. Die in den Abschnitten 2.4.2.10.3 und 2.4.2.10.4 genannten Schritte sind zu wiederholen, bis die für jede Einrichtung im System ermittelten Werte für N_TS übereinstimmen.

2.4.2.10.6. Die Werte für T_r, die zur Bestimmung der verschiedenen Werte für N_TS gemäß den Abschnitten 2.4.2.10.4 und 2.4.2.10.5 verwendet werden, müssen die gleichen sein, wie die gemäß den Abschnitten 2.3.2 und 2.3.5. zur Berechnung des Wertes für AT für jede Einrichtung verwendeten.

2.4.2.11. Handelt es sich um eine aus mehreren emissionsmindernden Einrichtungen für den Austausch bestehende Baugruppe, die ein System im Sinne von Artikel 3 Absatz 25 der Richtlinie 2007/46/EG bilden, so kann eine der beiden folgenden Optionen für die thermische Alterung der Einrichtungen angewendet werden:

2.4.2.11.1. Die Einrichtungen dieser Baugruppe können entweder einzeln oder zusammen gemäß Abschnitt 2.4.2.10 gealtert werden.

2.4.2.11.2. Ist die Baugruppe so gebaut, dass die Einrichtungen nicht getrennt werden können (z.B. DOC + SCR in einem Gehäuse), dann ist die thermische Alterung mit dem höchsten Wert für N_TS durchzuführen.

2.4.3. Modifiziertes thermisches Akkumulationsprogramm für Einrichtungen, die mit aktiver Regenerierung betrieben werden

2.4.3.1. Das modifizierte thermische Akkumulationsprogramm für Einrichtungen, die mit aktiver Regenerierung betrieben werden, soll die Alterungswirkung aufgrund sowohl thermischer Belastung als auch aktiver Regenerierung bei einer emissionsmindernden Einrichtung für den Austausch am Ende ihrer Lebensdauer simulieren.

2.4.3.2. Der zur Durchführung des Betriebsakkumulationsprogramms verwendete und mit dem Abgasnachbehandlungssystem mit emissionsmindernder Einrichtung für den Austausch ausgerüstete Motor wird über mindestens drei modifizierte thermische Abfolgen betrieben; jede Abfolge besteht aus einer thermischen Abfolge gemäß Anlage 4 und einer darauffolgenden vollständigen aktiven Regenerierung, während der die im Abgasnachbehandlungssystem erreichte Höchsttemperatur nicht niedriger als die in der Datenerfassungsphase aufgezeichnete Höchsttemperatur sein darf.

2.4.3.3. Die Temperaturen sind während mindestens zweier modifizierter thermischer Abfolgen aufzuzeichnen. Die erste Abfolge, die dem Vorwärmen dient, ist bei der Sammlung der Temperaturdaten nicht zu berücksichtigen.

2.4.3.4. Zur Minimierung des Zeitraums zwischen der thermischen Abfolge gemäß Anlage 4 und der darauf folgenden aktiven Regenerierung kann der Hersteller die aktive Regenerierung künstlich auslösen, indem nach jeder thermischen Abfolge gemäß Anlage 4 der Motor in einer stetigen Betriebsart, die die Entstehung einer großen Menge an Ruß ermöglicht, betrieben wird. In diesem Fall ist die stetige Betriebsart auch als Teil der modifizierten thermischen Abfolge gemäß Abschnitt 2.4.3.2 zu betrachten.

2.4.3.5. Die tatsächliche, jeder modifizierten thermischen Abfolge entsprechende Alterungszeit ist anhand der Gleichungen 3 und 4 zu berechnen.

2.4.3.6. Die Gesamtanzahl der modifizierten thermischen Abfolgen, die im Betriebsakkumulationsprogramm durchzuführen sind, wird anhand der Gleichung 5 bestimmt.

2.4.3.7. Es ist zulässig, den Wert für N_TS - und damit die Dauer des Betriebsakkumulationsprogramms - zu verringern, indem die Temperaturen in jedem Modus der modifizierten thermischen Abfolge durch Anwendung einer oder mehrerer der in Abschnitt 2.4.2.7 genannten Maßnahmen erhöht werden.

2.4.3.8. Zusätzlich zu den in Abschnitt 2.4.3.7 genannten Maßnahmen kann der Wert für N_TS auch verringert werden, indem die Höchsttemperatur der aktiven Regenerierung in der modifizierten thermischen Abfolge erhöht, wobei unter keinen Umständen eine Betttemperatur von 800 °C überschritten werden darf.

2.4.3.9. Der Wert für NTS darf nie weniger als 50 % der Anzahl der aktiven Regenerierungen, denen die emissionsmindernde Einrichtung für den Austausch während ihrer Lebensdauer ausgesetzt ist, betragen; die Anzahl der aktiven Regenerierungen wird anhand folgender Gleichung berechnet:

Gleichung 5:

N_AR = (t_WHTC / t_AR + t_BAR)

Dabei sind:

N_AR = Anzahl der aktiven Regenerierungen, der die emissionsmindernde Einrichtung für den Austausch während ihrer Lebensdauer ausgesetzt ist

t_WHTC = gleichwertige Anzahl an Stunden gemäß Tabelle 1 entsprechend der Fahrzeugklasse, für die die emissionsmindernde Einrichtung für den Austausch bestimmt ist

t_AR = Dauer der aktiven Regenerierung in Stunden

t_BAR = Zeit zwischen zwei aufeinanderfolgenden aktiven Regenerierungen in Stunden

2.4.3.10. Übersteigt aufgrund der Verwendung der Mindestanzahl an modifizierten thermischen Abfolgen gemäß Abschnitt 2.4.3.9 der anhand der Gleichung 4 berechnete Wert für AE × N_TS den anhand der Gleichung 2 berechneten Wert für AT, so kann die gemäß Anlage 4 für jeden Modus der thermischen Abfolge geltende und gemäß Abschnitt 2.4.3.2 in die modifizierte thermische Abfolge gebettete Zeit proportional verringert werden, damit AE × N_TS = AT.

2.4.3.11. Es ist zulässig, den Wert für N_TS - und damit die Dauer des Betriebsakkumulationsprogramms - zu erhöhen, indem die Temperaturen in jedem Modus der thermischaktiven Regenerierungsabfolge durch Anwendung einer oder mehrerer der in Abschnitt 2.4.2.9 genannten Maßnahmen verringert werden.

2.4.3.12. In dem in Abschnitt 2.4.1.5 genannten Fall gelten die Abschnitte 2.4.2.10 und 2.4.2.11.

2.4.4. Schmiermittelverbrauchsakkumulationsprogramm

2.4.4.1. Das Schmiermittelverbrauchsakkumulationsprogramm soll die Wirkung der Alterung aufgrund chemischer Vergiftung oder Ablagerungen als Folge von Schmiermittelverbrauch auf die Leistung einer emissionsmindernden Einrichtung für den Austausch am Ende ihrer Lebensdauer simulieren.

2.4.4.2. Der Schmiermittelverbrauch in g/h ist über mindestens 24 thermische Abfolgen oder eine entsprechende Anzahl modifizierter thermischer Abfolgen mit einer geeigneten Methode, beispielsweise nach dem in Anlage 6 beschriebenen Verfahren zum Ablassen und Wiegen, zu ermitteln. Es ist frisches Schmiermittel zu verwenden.

2.4.4.3. Der Motor muss mit einem Ölsumpf mit konstantem Volumen ausgerüstet sein, um ein Auffüllen zu vermeiden, da der Ölstand die Ölverbrauchsrate beeinflusst. Es ist eine geeignete Methode, beispielsweise die in der Norm ASTM D7156-09 beschrieben, zu verwenden.

2.4.4.4. Die theoretische Zeit in Stunden, während der das thermische Akkumulationsprogramm oder das modifizierte thermische Akkumulationsprogramm durchzuführen wären, um den Schmiermittelverbrauch zu erzielen, der der Lebensdauer der emissionsmindernden Einrichtung für den Austausch entspricht, ist anhand folgender Gleichung zu berechnen:

Gleichung 6:

t_TAS = (LCR_WHTC× t_WHTC / LCR_TAS)

Dabei sind:

t_TAS = die theoretische Dauer des Betriebsakkumulationsprogramms in Stunden, die erforderlich ist, um den Schmiermittelverbrauch zu erzielen, der der Lebensdauer der emissionsmindernden Einrichtung für den Austausch entspricht, vorausgesetzt, das Betriebsakkumulationsprogramm besteht nur aus einer Reihe aufeinanderfolgender thermischer Abfolgen oder aufeinanderfolgender modifizierter thermischer Abfolgen

LCR_WHTC = die gemäß Abschnitt 2.2.15 ermittelte Schmiermittelverbrauchsrate in g/h

t_WHTC = gleichwertige Anzahl an Stunden gemäß Tabelle 1 entsprechend der Fahrzeugklasse, für die die emissionsmindernde Einrichtung für den Austausch bestimmt ist

LCR_TAS = die gemäß Abschnitt 2.4.4.2 ermittelte Schmiermittelverbrauchsrate in g/h

2.4.4.5. Die dem Wert für t_TAS entsprechende Anzahl thermischer Abfolgen oder modifizierter thermischer Abfolgen ist anhand folgender Gleichung zu berechnen:

Gleichung 7:

N = t_TAS / t_TS

Dabei sind:

N = die dem Wert für t_TAS entsprechende Anzahl thermischer Abfolgen oder modifizierter thermischer Abfolgen

t_TAS = die theoretische Dauer des Betriebsakkumulationsprogramms in Stunden, die erforderlich ist, um den Schmiermittelverbrauch zu erzielen, der der Lebensdauer der emissionsmindernden Einrichtung für den Austausch entspricht, vorausgesetzt, das Betriebsakkumulationsprogramm bestand nur aus einer Reihe aufeinanderfolgender thermischer Abfolgen oder aufeinanderfolgender modifizierter thermischer Abfolgen

t_TS = die Dauer einer einzelnen thermischen Abfolge oder modifizierten thermischen Abfolge in Stunden

2.4.4.6. Der Wert für N ist mit dem gemäß Abschnitt 2.4.2.6 oder, bei die mit aktiver Regenerierung betrieben werden, gemäß Abschnitt 2.4.3.5 berechneten Wert für N_TS zu vergleichen. Wenn N ≤ N_TS, dann ist es nicht erforderlich, dem thermischen Akkumulationsprogramm ein Schmiermittelverbrauchsakkumulationsprogramm hinzuzufügen. Wenn N > N_TS, dann ist dem thermischen Akkumulationsprogramm ein Schmiermittelverbrauchsakkumulationsprogramm hinzuzufügen.

2.4.4.7. Es muss kein Schmiermittelverbrauchsakkumulationsprogramm hinzugefügt werden, wenn durch eine Steigerung des Schmiermittelverbrauchs gemäß Abschnitt 2.4.4.8.4 der erforderliche Schmiermittelverbrauch bereits im Zuge der Durchführung des entsprechenden thermischen Akkumulationsprogramms, das aus thermischen Abfolgen oder modifizierten thermischen Abfolgen der Anzahl N_TS besteht, erreicht wurde.

2.4.4.8. Grundlegende Anforderungen für das Schmiermittelverbrauchsakkumulationsprogramm

2.4.4.8.1. Das Schmiermittelverbrauchsakkumulationsprogramm muss aus einer Anzahl an mehrmals zu wiederholenden Schmiermittelverbrauchsabfolgen bestehen, wobei jede Schmiermittelverbrauchsabfolge mit einer thermischen Abfolge oder einer modifizierten thermischen Abfolge abwechselt.

2.4.4.8.2. Jede Schmiermittelverbrauchsabfolge muss aus einer stetigen Betriebsart bei konstanter Last und Drehzahl bestehen, wobei Last und Geschwindigkeit so auszuwählen sind, dass der Schmiermittelverbrauch maximiert und die tatsächliche Alterung minimiert werden. Die Betriebsart ist im Einvernehmen mit der Typgenehmigungsbehörde vom Hersteller nach bestem technischem Ermessen auszuwählen.

2.4.4.8.3. Die Dauer jeder Schmiermittelverbrauchsabfolge ist folgendermaßen zu bestimmen:

2.4.4.8.3.1. Der Motor ist über einen geeigneten Zeitraum mit vom Hersteller gemäß Abschnitt 2.4.4.8.4 gewählten Last- und Geschwindigkeitswerten zu betreiben und der in g/h gemessene Schmiermittelerbrauch ist mit einer geeigneten Methode, beispielsweise nach dem in Anlage 6 beschriebenen Verfahren zum Ablassen und Wiegen, zu ermitteln. Schmiermittelwechsel sind in den empfohlenen Abständen durchzuführen.

2.4.4.8.3.2. Die Dauer jeder Schmiermittelverbrauchsabfolge ist mit folgender Gleichung zu bestimmen:

Gleichung 8:

TLS = (LCR_WHTC × t_WHTC - LCR_TAS × N_TS × t_TS) / (LCR_LAS × N_TS)

Dabei sind:

t_LS = die Dauer einer einzelnen Schmiermittelverbrauchsabfolge in Stunden

LCR_WHTC = die gemäß Abschnitt 2.2.15 ermittelte Schmiermittelverbrauchsrate in g/h

t_WHTC = gleichwertige Anzahl an Stunden gemäß Tabelle 1 entsprechend der Fahrzeugklasse, für die die emissionsmindernde Einrichtung für den Austausch bestimmt ist

LCR_TAS = die gemäß Abschnitt 2.4.4.2 ermittelte Schmiermittelverbrauchsrate in g/h

LCR_LAS = die gemäß Abschnitt 2.4.4.8.3.1 ermittelte Schmiermittelverbrauchsrate in g/h

t_TS = die Dauer einer einzelnen thermischen Abfolge in Stunden gemäß Anlage 4 oder einer modifizierten thermischen Abfolge gemäß Abschnitt 2.4.3.2

N_TS = die Gesamtanzahl der thermischen Abfolgen oder modifizierten thermischen Abfolgen, die im Betriebsakkumulationsprogramm erfolgen müssen.

2.4.4.8.4. Die Schmiermittelverbrauchsrate muss stets weniger als 0,5 % der Kraftstoffverbrauchsrate des Motors betragen, um eine übermäßige Anhäufung von Asche auf der Vorderseite der emissionsmindernden Einrichtung für den Austausch zu vermeiden.

2.4.4.8.5. Es ist zulässig, die durch die Schmiermittelverbrauchsabfolge entstandene thermische Alterung dem gemäß Gleichung 4 berechneten Wert für AE hinzuzufügen.

2.4.5. Grundlegende Anforderungen für das vollständige Betriebsakkumulationsprogramm

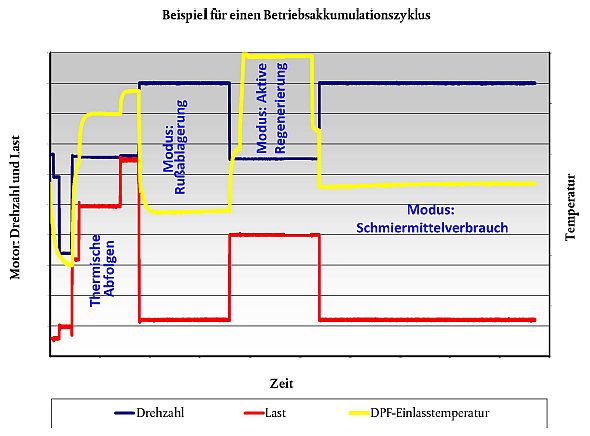

2.4.5.1. Das Betriebsakkumulationsprogramm muss aus einem Wechsel von thermischer oder gegebenenfalls modifizierter thermischer Abfolge und einer Schmiermittelverbrauchsabfolge bestehen. Dieses Muster ist N_TS -mal zu wiederholen, wobei der Wert für N_TS dem entweder gemäß Abschnitt 2.4.2 oder gegebenenfalls gemäß Abschnitt 2.4.3 berechneten Wert entspricht. Ein Beispiel für ein vollständiges Betriebsakkumulationsprogramm ist in Anlage 7 enthalten. Ein Ablaufdiagramm für ein vollständiges Betriebsakkumulationsprogramm ist in Anlage 8 enthalten.

2.4.6. Durchführung des vollständigen Betriebsakkumulationsprogramms

2.4.6.1. Der mit dem Abgasnachbehandlungssystem mit emissionsmindernder Einrichtung für den Austausch ausgerüstete Motor ist dem in Abschnitt 2.4.5.1 genannten Betriebsakkumulationsprogramm zu unterziehen.

2.4.6.2. Der für das Betriebsakkumulationsprogramm verwendete Motor kann ein anderer als der in der Datenerfassungsphase verwendete sein, wobei Letzterer stets derjenige sein muss, für den die emissionsmindernde Einrichtung für den Austausch, für die die Typgenehmigung beantragt wurde, bestimmt ist, und der gemäß Abschnitt 2.4.3.2 den Emissionsprüfungen zu unterziehen ist.

2.4.6.3. Ist der Hubraum des für das Betriebsakkumulationsprogramm verwendeten Motors um 20 % größer als der Hubraum des in der Datenerfassungsphase verwendeten Motors, dann ist das Abgassystem des ersteren mit einem Bypass auszurüsten, um so genau wie möglich den Abgasdurchsatz des in der Datenerfassungsphase verwendeten Motors unter den ausgewählten Alterungsbedingungen zu reproduzieren.

2.4.6.4. Bei dem in Abschnitt 2.4.6.2 genannten Fall muss der für die Durchführung des Betriebsakkumulationsprogramms verwendete Motor eine Typgenehmigung nach der Verordnung (EG) Nr. 595/2009 aufweisen. Sind die zu prüfenden Einrichtungen für den Einbau in einen Motor mit Abgasrückführungssystem (AGR) bestimmt, dann muss der für das Betriebsakkumulationsprogramm verwendete Motor ebenfalls mit einem AGR ausgerüstet sein. Sind die zu prüfenden Einrichtungen nicht für den Einbau in einen Motor mit Abgasrückführungssystem (AGR) bestimmt, dann darf der für das Betriebsakkumulationsprogramm verwendete Motor ebenfalls nicht mit einem AGR ausgerüstet sein.

2.4.6.5. Das im Betriebsakkumulationsprogramm verwendete Schmiermittel und der Kraftstoff müssen den in der Datenerfassungsphase nach Abschnitt 2.2 verwendeten Betriebsstoffen so weit wie möglich entsprechen. Das Schmiermittel muss der Empfehlung des Motorenherstellers, für den die emissionsmindernde Einrichtung bestimmt ist, entsprechen. Bei den verwendeten Kraftstoffen muss es sich um handelsübliche Kraftstoffe handeln, die die Anforderungen der Richtlinie 98/70/EG erfüllen. Auf Antrag des Herstellers können auch Bezugskraftstoffe nach dieser Verordnung verwendet werden.

2.4.6.6. Das Schmiermittel ist zu Wartungszwecken in den Abständen zu wechseln, die vom Hersteller des in der Datenerfassungsphase verwendeten Motors vorgesehen sind.

2.4.6.7. Bei einem SCR ist die Harnstoff-Eindüsung gemäß der vom Hersteller der emissionsmindernden Einrichtung für den Austausch festgelegten Strategie durchzuführen.

.

Anmerkung: Die Abfolge von Modus 1 bis Modus 11 erfolgt nach aufsteigender Last, um die Temperatur des Abgases im Hochlastbetrieb zu maximieren. Mit Zustimmung der Typgenehmigungsbehörde kann diese Reihenfolge geändert werden, um die Temperatur des Abgases zu optimieren, falls dies für die Verringerung der tatsächlichen Alterungszeit von Nutzen ist.

.

.

1. Der Motor ist mit neuem Öl zu befüllen. Wird ein Ölsumpf mit konstantem Volumen gemäß der Norm ASTM standard D7156-09 verwendet, so ist beim Befüllen des Motors die Ölpumpe einzuschalten. Es ist so viel Öl hinzuzufügen, bis sowohl der Motor als auch die externe Ölwanne gefüllt sind.

2. Der Motor ist zu starten und im jeweiligen Prüfzyklus für mindestens eine Stunde zu betreiben (siehe Abschnitte 2.2.15 und 2.4.4.8.3.1).

3. Wenn der Zyklus abgeschlossen ist, soll sich die Öltemperatur unter konstanten Motor-Bedingungen stabilisieren, bevor der Motor abgestellt wird.

4. Eine saubere, leere Ölwechselpfanne ist zu wiegen.

5. Jegliches saubere, beim Ölwechsel zu verwendende Zubehör (z.B. Lappen) ist ebenfalls zu wiegen.

6. Das Öl ist zehn Minuten lang mit der eingeschalteten externen Ölpumpe (falls vorhanden) und anschließend für weitere zehn Minuten bei ausgeschalteter Pumpe abzulassen. Wird kein Ölsumpf mit konstantem Volumen verwendet, dann ist das Öl für insgesamt zwanzig Minuten aus dem Motor abzulassen.

7. Das abgelassene Öl ist zu wiegen.

8. Das gemäß Nummer 4 ermittelte Gewicht ist von dem gemäß Nummer 7 ermittelten Gewicht abzuziehen. Die Differenz entspricht dem Gesamtgewicht des dem Motor entnommenen und in der Ablasspfanne aufgefangenen Öls.

9. Der Motor ist sodann vorsichtig mit dem Öl wiederzubefüllen.

10. Die leere Ablasspfanne ist zu wiegen.

11. Das gemäß Nummer 10 ermittelte Gewicht ist von dem gemäß Nummer 4 ermittelten Gewicht abzuziehen. Das Ergebnis entspricht dem Gewicht des restlichen Öl in der Ablasspfanne, das nicht wieder in den Motor gefüllt wurde.

12. Jegliches verschmutzte Zubehör, das zuvor gemäß Nummer 5 gewogen wurde, ist erneut zu wiegen.

13. Das gemäß Nummer 12 ermittelte Gewicht ist von dem gemäß Nummer 5 ermittelten Gewicht abzuziehen. Das Ergebnis entspricht dem Gewicht des restlichen Öls auf dem verschmutzen Zubehör, das nicht wieder in den Motor gefüllt wurde.

14. Das gemäß den Nummern 11 und 13 berechnete Gewicht des restlichen Öls ist vom Gesamtgewicht des entfernten und gemäß Nummer 8 berechneten Öls abzuziehen. Die Differenz der beiden Gewichtswerte entspricht dem Gesamtgewicht des dem Motor wieder hinzugefügten Öls.

15. Der Motor ist im jeweiligen Prüfzyklus zu betreiben (siehe Abschnitte 2.2.15 und 2.4.4.8.3.1).

16. Die unter den Nummern 3 bis 8 beschriebenen Schritte sind zu wiederholen.

17. Das gemäß Nummer 16 abgelassene Gewicht ist von dem gemäß Nummer 14 ermittelten Gewicht abzuziehen. Die Differenz dieser Gewichtswerte entspricht dem Gesamtgewicht des verbrauchten Öls.

18. Das Gesamtgewicht des verbrauchten und gemäß Nummer 14 berechneten Öls ist durch die Dauer (in Stunden) der gemäß Nummer 15 durchgeführten Prüfzyklen zu teilen. Das Ergebnis entspricht der Schmiermittelverbrauchsrate.

.

.

.

1. Einleitung

1.1 Nachfolgend sind die Anforderungen für die Übereinstimmung in Betrieb befindlicher Motoren und Fahrzeuge beschrieben, die nach Richtlinie 2005/55/EG typgenehmigt wurden.

2. Verfahren für die Prüfung der Übereinstimmung im Betrieb

2.1 Für die Prüfung der Übereinstimmung im Betrieb gelten die Bestimmungen von Anhang 8 der UNECE-Regelung Nr. 49, Änderung 5.

2.2 Auf Antrag des Herstellers kann die Genehmigungsbehörde, welche die ursprüngliche Typgenehmigung erteilt hat, entscheiden, gemäß Anhang II dieser Verordnung das Verfahren zur Prüfung der Übereinstimmung in Betrieb befindlicher Motoren und Fahrzeuge zu verwenden, die nach Richtlinie 2005/55/EG typgenehmigt wurden.

2.3. Werden die in Anhang II beschriebenen Verfahren verwendet, gelten die folgenden Ausnahmen:

2.3.1 Alle Bezugnahmen auf WHTC und WHSC sind als Bezugnahmen auf ETC beziehungsweise ESC im Sinne von Anhang 4a von UNECE-Regelung Nr. 49, Änderung 5 zu verstehen.

2.3.2 Abschnitt 2.2 in Anhang II dieser Verordnung findet keine Anwendung.

2.3.3 Gelten die normalen Betriebsbedingungen eines bestimmten Fahrzeugs als nicht kompatibel mit der ordnungsgemäßen Durchführung der Prüfungen, können der Hersteller oder die Genehmigungsbehörde beantragen, dass alternative Fahrstrecken und Nutzlasten verwendet werden. Die Anforderungen in den Abschnitten 4.1 und 4.5 in Anhang II dieser Verordnung sind als Leitlinien zu verwenden, um zu ermitteln, ob das Fahrmuster und die Nutzlasten für die Prüfung der Übereinstimmung im Betrieb akzeptabel sind.

Wenn das Fahrzeug von einem anderen Fahrer als dem üblichen Berufskraftfahrer des bestimmten Fahrzeugs betrieben wird, muss dieser andere Fahrer ausgebildet und geschult werden, um schwere Nutzfahrzeuge der zu prüfenden Klasse zu führen.

2.3.4 Abschnitte 2.3 und 2.4 von Anhang II finden keine Anwendung.

2.3.5 Abschnitt 3.1 von Anhang II findet keine Anwendung.

2.3.6 Der Hersteller muss Prüfungen der Übereinstimmung im Betrieb an dieser Motorenfamilie durchführen. Das Prüfprogramm ist von der Genehmigungsbehörde zu genehmigen.

Auf Antrag des Herstellers können die Prüfungen fünf Jahre nach Ende der Herstellung eingestellt werden.

2.3.7 Auf Antrag des Herstellers kann die Genehmigungsbehörde sich für einen Stichprobenplan gemäß den Nummern 3.1.1, 3.1.2 und 3.1.3 von Anhang II oder gemäß Anlage 3 zu Anhang 8 zu UNECE- Regelung Nr. 49, Änderung 5 entscheiden.

2.3.8 Abschnitt 4.4.2 von Anhang II dieser Verordnung findet keine Anwendung.

2.3.9 Der Kraftstoff kann auf Antrag des Herstellers durch den entsprechenden Bezugskraftstoff ersetzt werden.

2.3.10 Die Werte in Anhang II Abschnitt 4.5 können als Leitlinie verwendet werden, um zu ermitteln, ob das Fahrmuster und die Nutzlasten für die Prüfung der Übereinstimmung im Betrieb akzeptabel sind.

2.3.11 Abschnitt 4.6.5 in Anhang II findet keine Anwendung.

2.3.12 Die Mindest-Prüfdauer muss drei Mal der Arbeit des ETC-Zyklus oder der CO₂-Bezugsmasse in kg/Zyklus des ETC-Zyklus entsprechen.

2.3.13 Abschnitt 5.1.1.1.2 von Anhang II findet keine Anwendung.

2.3.14 Können die in Anhang II Abschnitt 5.1.1 genannten Streaming-Daten nicht mittels eines Lesegeräts, das einwandfrei funktioniert, bei zwei Fahrzeugen mit Motoren derselben Motorenfamilie ordnungsgemäß abgerufen werden, so ist der Motor gemäß den Verfahren in Anhang 8 der UN/ECE-Regelung Nr. 49 zu prüfen.

2.3.15 Die Bestätigungsprüfung kann auf einem Motorprüfstand gemäß Anhang 8 der UN/ECE-Regelung Nr. 49 durchgeführt werden.

2.3.16 Der Hersteller kann beantragen, dass die Genehmigungsbehörde die Bestätigungsprüfung auf einem Motorprüfstand gemäß Anhang 8 der UN/ECE-Regelung Nr. 49 durchführt, wenn die folgenden Bedingungen erfüllt sind:

1. für die gemäß Abschnitt 2.3.7 geprüften Fahrzeuge wurde eine negative Entscheidung getroffen,
2. der kumulative 90-Perzentil-Wert der Übereinstimmungsfaktoren der Abgasemissionen des geprüften Motorsystems, der gemäß den Mess- und Berechnungsverfahren in Anhang II Anlage 1 ermittelt wurde, überschreitet den Wert von 2,0 nicht.

.

1. Einleitung

Nachfolgend sind die Anforderungen beschrieben, durch die das ordnungsgemäße Arbeiten von Einrichtungen zur Begrenzung der NO_x-Emissionen gewährleistet wird. Dies beinhaltet auch Anforderungen für Fahrzeuge, die mit einem Reagens arbeiten, um Emissionen zu reduzieren.

2. Allgemeine Anforderungen

Die allgemeinen Anforderungen entsprechen denjenigen, die in Anhang 11 Absatz 2 der UNECE- Regelung Nr. 49 angegeben sind, mit den in den Nummern 2.1 bis 2.1.5 dieser Verordnung beschriebenen Ausnahmen.

2.1. Alternativgenehmigung

2.1.1. Auf Antrag des Herstellers wird für Fahrzeuge der Klassen M₂ und N₁, für Fahrzeuge der Klassen M₁ und N 2 mit einer zulässigen Gesamtmasse von höchstens 7,5 Tonnen sowie für Fahrzeuge der Klasse M₃ Unterklassen I, II, a und B gemäß Anhang I der Richtlinie 2001/85/EG mit einer zulässigen Masse von höchstens 7,5 Tonnen die Einhaltung der Anforderungen in Anhang XVI der Verordnung (EG) Nr. 692/2008 als gleichwertig mit der Einhaltung der Anforderungen dieses Anhangs angesehen.

2.1.2. Wird von einer Alternativgenehmigung Gebrauch gemacht, gilt Folgendes:

2.1.2.1. Die Angaben zum ordnungsgemäßen Arbeiten von Einrichtungen zur Begrenzung der NO_x-Emissionen gemäß den Nummern 3.2.12.2.8.1 bis 3.2.12.2.8.5 von Teil 2 der Anlage 4 zu Anhang I dieser Verordnung werden durch die Angaben in Nummer 3.2.12.2.8 der Anlage 3 zu Anhang I der Regelung (EG) Nr. 692/2008 ersetzt.

2.1.2.2. Hinsichtlich der Anwendung der Anforderungen von Anhang XVI der Verordnung (EG) Nr. 692/2008 und dieses Anhangs gelten folgende Ausnahmen:

2.1.2.2.1. Es gelten die Bestimmungen zur Überwachung der Reagensqualität gemäß den Abschnitten 7 bis 7.1.3 dieses Anhangs anstelle der Abschnitte 4.1 und 4.2 des Anhangs XVI der Verordnung (EG) Nr. 692/2008.

2.1.2.2.2. Es gelten die Bestimmungen zur Überwachung des Reagensverbrauchs und der Dosierung gemäß den Nummern 8, 8.1 und 8.1.1 dieses Anhangs anstelle der Abschnitte 5 bis 5.5 des Anhangs XVI der Verordnung (EG) Nr. 692/2008.

2.1.2.2.3. Das in den Abschnitten 4, 7 und 8 dieses Anhangs beschriebene Fahrerwarnsystem ist als das in Abschnitt 3 des Anhangs XVI der Verordnung (EG) Nr. 692/2008 erwähnte Fahrerwarnsystem zu verstehen.

2.1.2.2.4. Abschnitt 6 von Anhang XVI der Verordnung (EG) Nr. 692/2008 findet keine Anwendung.

2.1.2.2.5. Für Fahrzeuge zur Verwendung durch Rettungsdienste oder für Motoren oder Fahrzeuge, die in Artikel 2 Absatz 3 Buchstabe b der Richtlinie 2007/46/EG genannt werden, gelten die Bestimmungen von Nummer 5.2 dieses Anhangs.

2.1.3. Absatz 2.2.1 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'2.2.1. Für von diesem Anhang erfasste Motorsysteme muss der Hersteller die in der Anlage 4 zu Anhang I dieser Verordnung genannten ausführlichen Angaben über die Funktions- und Betriebsmerkmale machen.'

2.1.4. Der erste Absatz von Nummer 2.2.4 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'2.2.4. Wenn ein Hersteller die Genehmigung eines Motors oder einer Motorenfamilie als selbständige technische Einheit beantragt, so muss er in die in Artikel 5 Absatz 3, Artikel 7 Absatz 3 oder Artikel 9 Absatz 3 dieser Verordnung genannte Dokumentation die Vorschriften aufnehmen, die zu beachten sind, damit das Fahrzeug bei Betrieb auf der Straße oder gegebenenfalls andernorts den Anforderungen dieses Anhangs entspricht. Diese Dokumentation muss Folgendes enthalten:'

2.1.5. Absatz 2.3.1 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'2.3.1. Jedes Motorsystem, für das dieser Anhang gilt, muss seine emissionsmindernde Funktion unter allen auf dem Gebiet der Union regelmäßig anzutreffenden Bedingungen und insbesondere bei niedrigen Umgebungstemperaturen gemäß Anhang VI beibehalten.'

2.2. - gestrichen -

2.2.1 - gestrichen -

2.2.2 - gestrichen -

2.2.3 - gestrichen -

2.2.4 - gestrichen -

2.3. - gestrichen -

2.3.1 - gestrichen -

2.3.2. - gestrichen -

2.4. - gestrichen -

2.4.1 - gestrichen -

2.4.1.1 - gestrichen -

2.4.2. - gestrichen -

2.4.2.1 - gestrichen -

2.4.2.2. - gestrichen -

2.4.2.2.1 - gestrichen -

2.4.2.2.2 - gestrichen -

2.4.2.2.3 - gestrichen -

2.4.2.2.4 - gestrichen -

2.4.3. - gestrichen -

2.4.3.1 - gestrichen -

2.4.3.2 - gestrichen -

2.5 - gestrichen -

3. Instandhaltungsanforderungen

3.1 Die Instandhaltungsanforderungen entsprechen denen, die in Anhang 11 Absatz 3 der UNECE-Regelung Nr. 49 angegeben sind.

3.2 - gestrichen -

3.3 - gestrichen -

3.4 - gestrichen -

3.5 - gestrichen -

3.6 - gestrichen -

3.7 - gestrichen -

4. Fahrerwarnsystem

4.1 Die Eigenschaften und der Betrieb des Fahrerwarnsystems müssen so sein wie in Anhang 11 Absatz 4 der UNECE-Regelung Nr. 49 angegeben, mit den in Nummer 4.1.1 dieser Verordnung beschriebenen Ausnahmen.

4.1.1. Absatz 4.8 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

,4.8. Eine Einrichtung, die dem Fahrer ermöglicht, die optischen Signale des Warnsystems zu dimmen, kann in Fahrzeugen zur Verfügung gestellt werden, die von Rettungskräften genutzt werden, oder in Fahrzeugen der Kategorien, die in Artikel 2 Absatz 3 Buchstabe b der Richtlinie 2007/46/EG festgelegt sind.'

4.2 - gestrichen -

4.3. - gestrichen -

4.4 - gestrichen -

4.5 - gestrichen -

4.6 - gestrichen -

4.7 - gestrichen -

4.8 - gestrichen -

4.9 - gestrichen -

4.10 - gestrichen -

5. Fahreraufforderungssystem

5.1 Die Eigenschaften und der Betrieb des Fahreraufforderungssystems müssen so sein wie in Anhang 11 Absatz 5 der UNECE-Regelung Nr. 49 angegeben, mit den in Nummer 5.1.1 dieser Verordnung beschriebenen Ausnahmen.

5.1.1. Absatz 5.2 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'5.2. Die Anforderungen für ein Fahreraufforderungssystem gelten nicht für Motoren oder Fahrzeuge, die von Rettungskräften genutzt werden, oder für Motoren oder Fahrzeuge, die in Artikel 2 Absatz 3 Buchstabe b der Richtlinie 2007/46/EG festgelegt sind. Die dauerhafte Deaktivierung des Fahreraufforderungssystems darf nur vom Motor- oder Fahrzeughersteller vorgenommen werden.'

5.2 - gestrichen -

5.3. - gestrichen -

5.4. - gestrichen -

5.4.1 - gestrichen -

5.4.2 - gestrichen -

5.4.3 - gestrichen -

5.4.4 - gestrichen -

5.5 - gestrichen -

5.5.1 - gestrichen -

5.6 - gestrichen -

5.7 - gestrichen -

5.8 - gestrichen -

6. Verfügbarkeit des Reagensmittels

6.1. Die Maßnahmen hinsichtlich des Reagensmittels entsprechen denen, die in Anhang 11 Absatz 6 der UNECE-Regelung Nr. 49 angegeben sind.

6.2. - gestrichen -

6.2.1 - gestrichen -

6.2.2 - gestrichen -

6.2.3 - gestrichen -

6.2.4 - gestrichen -

6.2.5 - gestrichen -

6.3. - gestrichen -

6.3.1 - gestrichen -

6.3.2 - gestrichen -

6.3.3 - gestrichen -

7. Überwachung der Reagensqualität

7.1 Die Maßnahmen zur Überwachung der Reagensqualität entsprechen denjenigen, die in Anhang 11 Absatz 7 der UNECE-Regelung Nr. 49 angegeben sind, mit den in den Nummern 7.1.1 bis 7.1.3 dieser Verordnung beschriebenen Ausnahmen.

7.1.1 Absatz 7.1.1 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'7.1.1. Der Hersteller muss eine minimal akzeptable Reagenskonzentration CD_min festlegen, die bedingt, dass die Abgasemissionen die in Anhang I der Verordnung (EG) Nr. 595/2009 angegebenen Grenzwerte nicht überschreiten.'

7.1.1.1 - gestrichen -

7.1.1.2 - gestrichen -

7.1.2 Absatz 7.1.1.1 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'7.1.1.1. Während der in Artikel 4 Absatz 7 angegebenen Übergangszeit und auf Antrag des Herstellers für die Zwecke der Nummer 7.1 ist die Bezugnahme auf den in Anhang I der Verordnung (EG) Nr. 595/2009 angegebenen NO_x-Emissionsgrenzwert durch den Wert 900 mg/kWh zu ersetzen.'

7.1.3 Absatz 7.1.1.2 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'7.1.1.2. Der korrekte Wert von CD_min ist während der Typgenehmigung durch das in Anlage 6 zu Anhang 11 der UNECE-Regelung Nr. 49 festgelegte Verfahren nachzuweisen und in der erweiterten Dokumentation gemäß Artikel 3 und Abschnitt 8 von Anhang I dieser Verordnung aufzuzeichnen.'

7.1.4 - gestrichen -

7.1.5 - gestrichen -

7.2. - gestrichen -

7.3. - gestrichen -

7.3.1 - gestrichen -

7.3.2 - gestrichen -

7.3.3 - gestrichen -

8. Reagensverbrauch und -Dosierung¹⁶

8.1 Die Maßnahmen hinsichtlich der Überwachung des Reagensverbrauchs und der Reagensdosierung entsprechen denen, die in Anhang 11 Absatz 8 der UNECE-Regelung Nr. 49 angegeben sind.

8.1.1. Absatz 8.4.1.1 von Anhang 11 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'8.4.1.1 Bis zum Ende der in Artikel 4 Absatz 7 dieser Verordnung beschriebenen Übergangszeit aktiviert sich das in Abschnitt 4 von Anhang 11 der UNECE-Regelung Nr. 49 beschriebene Fahrerwarnsystem, wenn eine Abweichung von über 50 % zwischen dem durchschnittlichen Reagensverbrauch und dem durchschnittlichen Reagensbedarf des Motorsystems über einen vom Hersteller definierten Zeitraum erkannt wird, der nicht länger ist als der in Absatz 8.3.1 von Anhang 11 der UNECE-Regelung Nr. 49 beschriebene maximale Zeitraum.'

8.2. - gestrichen -

8.2.1 - gestrichen -

8.2.2 - gestrichen -

8.2.3 - gestrichen -

8.3. - gestrichen -

8.3.1 - gestrichen -

8.3.2 - gestrichen -

8.4. - gestrichen -

8.4.1 - gestrichen -

8.4.1.1 - gestrichen -

8.4.2 - gestrichen -

8.5. - gestrichen -

8.5.1 - gestrichen -

8.5.2 - gestrichen -

8.5.3 - gestrichen -

9. Überwachungsfehler, die auf Manipulation zurückzuführen sein könnten

9.1. Die Maßnahmen hinsichtlich Überwachungsfehlern, die auf Manipulation zurückzuführen sein könnten, entsprechen denen, die in Anhang 11 Absatz 6 der UNECE-Regelung Nr. 49 angegeben sind.

9.2. - gestrichen -

9.2.1 - gestrichen -

9.2.2. - gestrichen -

9.2.2.1 - gestrichen -

9.2.2.2 - gestrichen -

9.2.2.3 - gestrichen -

9.2.3. - gestrichen -

9.2.3.1 - gestrichen -

9.2.3.2 - gestrichen -

9.2.3.3 - gestrichen -

9.3. - gestrichen -

9.4. - gestrichen -

9.4.1 - gestrichen -

9.4.2 - gestrichen -

9.4.3 - gestrichen -

10. Zweistoffmotoren und -fahrzeuge

Die Anforderungen, durch die das ordnungsgemäße Arbeiten von Einrichtungen zur Begrenzung der NO_x-Emissionen von Zweistoffmotoren und -fahrzeugen gewährleistet wird, müssen denen entsprechen, die in Anhang 15 Absatz 8 der UNECE-Regelung Nr. 49 angegeben sind, mit den in Nummer 10.1 dieser Verordnung beschriebenen Ausnahmen:

10.1. Absatz 8.1 von Anhang 15 der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'8.1. Die Abschnitte 1 bis 9 dieses Anhangs gelten für HDDF-Motoren und Fahrzeuge, unabhängig davon, ob sie in Zweistoff- oder Dieselbetrieb laufen.'

11. Anhang 11 Anlage 1 Absatz A.1.4.3 Buchstabe c der UNECE-Regelung Nr. 49 ist folgendermaßen zu verstehen:

'c) Das Erreichen der Drehmomentreduzierung, die für eine schwache Aufforderung erforderlich ist, kann zu dem Zeitpunkt nachgewiesen werden, wenn der allgemeine Prozess zur Genehmigung der Motorleistung gemäß dieser Verordnung durchgeführt wird. Eine separate Drehmomentmessung im Laufe des Nachweises für das Aufforderungssystem ist in diesem Fall nicht erforderlich. Die für die starke Aufforderung erforderliche Geschwindigkeitsbegrenzung ist gemäß den Anforderungen in Abschnitt 5 dieses Anhangs nachzuweisen.'

12. Die ersten beiden Absätze von Anlage 4 zu Anhang 11 der UNECE-Regelung Nr. 49 sind folgendermaßen zu verstehen:

,Diese Anlage findet Anwendung, wenn der Fahrzeughersteller eine EG-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motor hinsichtlich der Emissionen und des Zugangs zu Reparatur- und Wartungsinformationen gemäß Verordnung (EG) Nr. 595/2009 und dieser Verordnung beantragt.

In diesem Falle ist zusätzlich zu den Einbauanforderungen in Anhang I dieser Verordnung ein Nachweis über den ordnungsgemäßen Einbau erforderlich. Der Nachweis ist zu erbringen, indem der Genehmigungsbehörde eine technische Fallstudie unter Verwendung von Belegen wie technischen Zeichnungen, Funktionsanalysen und den Ergebnissen von vorherigen Prüfungen vorlegt wird.'

.

.

.

.

.

.

1. Der Hersteller muss den Nachweis der minimal akzeptablen Reagenskonzentration CD_min während der Typgenehmigung im Einklang mit den Bestimmungen von Anhang 11 Anlage 6 der UNECE-Regelung Nr. 49 erbringen, mit den in Nummer 1.1 dieser Anlage vorgesehenen Ausnahmen:

1.1. Absatz A.6.3 ist folgendermaßen zu verstehen:

'A.6.3. Die Schadstoffemissionen bei dieser Prüfung müssen unter den in den Absätzen 7.1.1 und 7.1.1.1 dieses Anhangs festgelegten Emissionsgrenzwerten liegen.'

.

1. Einleitung

1.1 Nachfolgend sind die Anforderungen zur Messung der Nennleistung des Motors beschrieben.

2. Allgemeines

2.1 Die allgemeinen Spezifikationen für die Durchführung der Prüfungen und die Auswertung der Ergebnisse entsprechen denen von Abschnitt 5 der UN/ECE-Regelung Nr. 85 mit den in diesem Anhang beschriebenen Ausnahmen.

2.1.1 Die Messung der Nennleistung gemäß diesem Anhang ist bei allen Motoren einer Motorenfamilie durchzuführen.

2.2. Prüfkraftstoff

2.2.1. für Fremdzündungsmotoren, die mit Benzin oder E85 betrieben werden, ist Absatz 5.2.3.1 der UNECE-Regelung Nr. 85 folgendermaßen zu verstehen:

'Der verwendete Kraftstoff ist der handelsübliche Kraftstoff. In Zweifelsfällen muss der entsprechende Bezugskraftstoff verwendet werden, der in Anhang IX der Verordnung (EU) Nr. 582/2011 festgelegt ist.'

2.2.2. für mit Flüssiggas betriebene Fremdzündungs- und Zweistoffmotoren:

2.2.2.1 Im Fall von Motoren mit Kraftstoff-Selbstanpassung ist Absatz 5.2.3.2.1 der UNECE-Regelung Nr. 85 folgendermaßen zu verstehen:

'Der verwendete Kraftstoff ist der handelsübliche Kraftstoff. In Zweifelsfällen muss der entsprechende Bezugskraftstoff verwendet werden, der in Anhang IX dieser Verordnung festgelegt ist. Anstatt der in Anhang IX dieser Verordnung genannten Bezugskraftstoffe können die in Anhang 8 der UNECE- Regelung Nr. 85 genannten Bezugskraftstoffe verwendet werden.'

2.2.2.2 Im Fall von Motoren ohne Kraftstoff-Selbstanpassung ist Absatz 5.2.3.2.2 der UNECE-Regelung Nr. 85 folgendermaßen zu verstehen:

,Der verwendete Kraftstoff muss der in Anhang IX dieser Verordnung spezifizierte Bezugskraftstoff sein; es können auch die in Anhang 8 der UNECE-Regelung Nr. 85 genannten Bezugskraftstoffe mit dem niedrigsten C₃-Gehalt verwendet werden oder'

2.2.3. für mit Erdgas/Biomethan betriebene Fremdzündungs- und Zweistoffmotoren:

2.2.3.1 Im Fall von Motoren mit Kraftstoff-Selbstanpassung ist Absatz 5.2.3.3.1 der UNECE-Regelung Nr. 85 folgendermaßen zu verstehen:

'Der verwendete Kraftstoff ist der handelsübliche Kraftstoff. In Zweifelsfällen muss der entsprechende Bezugskraftstoff verwendet werden, der in Anhang IX dieser Verordnung festgelegt ist. Anstatt der in Anhang IX dieser Verordnung genannten Bezugskraftstoffe können die in Anhang 8 der UNECE- Regelung Nr. 85 genannten Bezugskraftstoffe verwendet werden.'

2.2.3.2 Im Fall von Motoren ohne Kraftstoff-Selbstanpassung ist Absatz 5.2.3.3.2 der UNECE-Regelung Nr. 85 folgendermaßen zu verstehen:

'Der verwendete Kraftstoff ist der handelsübliche Kraftstoff mit einem Wobbe-Index von mindestens 52,6 MJm^-3 (bei 20 °C und 101,3 kPa). In Zweifelsfällen muss der entsprechende Bezugskraftstoff G_R verwendet werden, der in Anhang IX dieser Verordnung festgelegt ist.'

2.2.3.3. Wenn für einen Motor eine bestimmte Kraftstoffgruppe angegeben ist, so ist Absatz 5.2.3.3.3 der UNECE-Regelung Nr. 85 folgendermaßen zu verstehen:

'Der verwendete Kraftstoff ist der handelsübliche Kraftstoff mit einem Wobbe-Index von mindestens 52,6 MJm^-3 (20 °C, 101,3 kPa), wenn für den Motor Gasgruppe H angegeben ist, oder mindestens 47,2 MJm^-3 (20 °C, 101,3 kPa), wenn Gasgruppe L angegeben ist. In Zweifelsfällen ist der in Anhang IX dieser Verordnung spezifizierte Bezugskraftstoff G_R zu verwenden, wenn für den Motor Gasgruppe H angegeben ist, oder der Bezugskraftstoff G₂₃, wenn für den Motor Gasgruppe L angegeben ist, d. h. der Kraftstoff mit dem höchsten Wobbe-Index für die jeweilige Gasgruppe, oder'

2.2.4. Für Selbstzündungsmotoren ist Absatz 5.2.3.4 der UNECE-Regelung Nr. 85 folgendermaßen zu verstehen:

'Der verwendete Kraftstoff ist der handelsübliche Kraftstoff. In Zweifelsfällen muss der entsprechende Bezugskraftstoff verwendet werden, der in Anhang IX der Verordnung (EU) Nr. 582/2011 festgelegt ist.'

2.3 Vom Motor angetriebene Nebenaggregate

UN/ECE-Regelung Nr. 85 (Leistungsprüfung) und UN/ECE-Regelung Nr. 49 (Emissionsprüfung) enthalten unterschiedliche Anforderungen an vom Motor angetriebene Nebenaggregate.

2.3.1 Für die Messung der Nennleistung des Motors gelten Bestimmungen hinsichtlich der Prüfbedingungen und Hilfseinrichtungen, die in Anhang 5 der UN/ECE-Regelung Nr. 85 festgelegt sind.

2.3.2 Für die Emissionsprüfung gemäß den in Anhang III dieser Verordnung genannten Verfahren gelten die Bestimmungen hinsichtlich der Motorleistung, die in Anhang 4 Absatz 6.3 der UNECE-Regelung Nr. 49 festgelegt sind.

.

Anhang I der Verordnung (EG) Nr. 595/2009 erhält folgende Fassung:

" Anhang I Euro-VI-Emissionsgrenzwerte

."

.

Die Richtlinie 2007/46/EG wird wie folgt geändert:

1. Anhang I erhält folgende Fassung:

a) Folgende Nummer 3.2.1.11 wird eingefügt:

"3.2.1.11. (nur Euro VI) Herstellerverweise auf die Dokumentation gemäß den Artikeln 5, 7 und 9 der Verordnung (EU) Nr. 582/2011, die der Genehmigungsbehörde ermöglicht, die Emissionsminderungsstrategien und die Motorsysteme zu bewerten, die ein ordnungsgemäßes Arbeiten der Einrichtungen zur Begrenzung der NO_x-Emissionen gewährleisten"

b) Nummer 3.2.2.2 erhält folgende Fassung:

"3.2.2.2. Schwere Nutzfahrzeuge Diesel/Benzin/Flüssiggas/NG-H/NG-L/NG-HL/Ethanol (ED95)/Ethanol (E85)^{1, 6}"

c) Folgende Nummer 3.2.2.2.1 wird eingefügt:

"3.2.2.2.1. (nur Euro VI) vom Hersteller als für den Motor geeignet erklärte Kraftstoffe gemäß Anhang I Abschnitt 1.1.2 der Verordnung (EU) Nr. 582/2011 (falls zutreffend)"

d) Folgende Nummer 3.2.8.3.3 wird eingefügt:

"3.2.8.3.3. (nur Euro VI) Tatsächlicher Ansaugunterdruck bei Motornenndrehzahl und bei Volllast: ... kPA"

e) Folgende Nummer 3.2.9.2.1 wird eingefügt:

"3.2.9.2.1. (nur Euro VI) Beschreibung und/oder Zeichnungen der Teile des Auspuffsystems, die nicht Bestandteil des Motorsystems sind"

f) Folgende Nummer 3.2.9.3.1 wird eingefügt:

"3.2.9.3.1. (nur Euro VI) Tatsächlicher Abgasgegendruck bei Nenndrehzahl und Volllast (nur bei Selbstzündungsmotoren): ... kPa"

g) Folgende Nummer 3.2.9.7.1 wird eingefügt:

"3.2.9.7.1. (nur Euro VI) Zulässiges Volumen der Auspuffanlage: ... dm³"

h) Folgende Nummer 3.2.12.1.1 wird eingefügt:

"3.2.12.1.1. (nur Euro VI) Einrichtung zur Rückführung der Kurbelgehäusegase: ja/nein²

Falls ja, Beschreibung und Zeichnungen:

Falls nein, ist die Übereinstimmung mit Anhang V der Verordnung (EU) Nr. 582/2011 erforderlich."

i) In Nummer 3.2.12.2.6.8.1 wird Folgendes angefügt:

"(gilt nicht für Euro VI)"

j) Folgende Nummer 3.2.12.2.6.8.1.1 wird eingefügt:

"3.2.12.2.6.8.1.1. (nur Euro VI) Zahl der WHTC-Prüfzyklen ohne Regenerierungsvorgang (n):"

k) In Nummer 3.2.12.2.6.8.2 wird Folgendes angefügt:

"(gilt nicht für Euro VI)"

l) Folgende Nummer 3.2.12.2.6.8.2.1 wird eingefügt:

"3.2.12.2.6.8.2.1. (nur Euro VI) Zahl der WHTC-Prüfzyklen mit Regenerierungsvorgang (n _R):"

m) Die folgenden Nummern 3.2.12.2.6.9 und 3.2.12.2.6.9.1 werden eingefügt:

"3.2.12.2.6.9. Andere Einrichtungen: ja/nein¹

3.2.12.2.6.9.1. Beschreibung, Wirkungsweise"

n) Die folgenden Nummern 3.2.12.2.7.0.1 bis 3.2.12.2.7.0.8 werden eingefügt:

"3.2.12.2.7.0.1. (nur Euro VI) Zahl der OBD-Motorenfamilien innerhalb der Motorenfamilie 3.2.12.2.7.0.2. Liste der OBD-Motorenfamilien (falls zutreffend)

3.2.12.2.7.0.3. Nummer der OBD-Motorenfamilie, zu der der Stammmotor/Motor gehört:

3.2.12.2.7.0.4. Herstellerverweise auf die OBD-Dokumentation gemäß Artikel 5 Absatz 4 Buchstabe c und Artikel 9 Absatz 4 der Verordnung (EU) Nr. 582/2011, für die Zwecke der Genehmigung des OBD-Systems in Anhang X der genannten Verordnung angegeben.

3.2.12.2.7.0.5. Gegebenenfalls Herstellerverweis auf die Dokumentation über den Einbau eines Motorsystems mit OBD in ein Fahrzeug

3.2.12.2.7.0.6. Gegebenenfalls Herstellerverweis auf die Dokumentation für den Einbau des OBD-Systems eines genehmigten Motors in ein Fahrzeug

3.2.12.2.7.0.7. Schriftliche und/oder bildliche Darstellung der Fehlfunktionsanzeige (MI)⁶

3.2.12.2.7.0.8. Schriftliche und/oder bildliche Darstellung der externen OBD-Kommunikationsschnittstelle⁶"

o) Die folgenden Nummern 3.2.12.2.7.6.5., 3.2.12.2.7.7 und 3.2.12.2.7.7.1 werden eingefügt:

"3.2.12.2.7.6.5. (nur Euro VI) OBD-Kommunikationsprotokoll nach Norm:⁴

3.2.12.2.7.7. (nur Euro VI) Herstellerverweis auf die OBD-bezogenen Angaben gemäß Artikel 5 Absatz 4 Buchstabe d und Artikel 9 Absatz 4 der Verordnung (EU) Nr. 582/2011, für die Zwecke der Übereinstimmung mit den Vorschriften für den Zugang zu Informationen über OBD-Systeme sowie Reparatur- und Wartungsinformationen von Fahrzeugen, oder

3.2.12.2.7.7.1. alternativ zu einem Herstellerverweis nach Abschnitt 3.2.12.2.7.7 Verweis auf den Anhang des Beschreibungsbogens in Anlage 4 zu Anhang I der Verordnung (EU) Nr. 582/2011, die folgende Tabelle enthält, die einmal entsprechend dem nachstehenden Beispiel auszufüllen ist:

Bauteil - Fehlercode - Überwachungsstrategie - Kriterien für die Meldung von Fehlfunktionen - Kriterien für die Aktivierung der Fehlfunktionsanzeige - Sekundärparameter - Vorkonditionierung - Nachweisprüfung

Katalysator - PO420 - Signale von Sauerstoffsensor 1 und 2 - Unterschied zwischen den Signalen von Sensor 1 und Sensor 2 - 3. Zyklus - Motordrehzahl, Motorlast, A/F-Modus, Katalysatortemperatur - Zwei Typ-1-Zyklen - Typ 1"

p) Die folgenden Nummern 3.2.12.2.8.1 bis 3.2.12.2.8.8.3 werden eingefügt:

"3.2.12.2.8.1. (nur Euro VI) Systeme, die das ordnungsgemäße Arbeiten von Einrichtungen zur Begrenzung der NO_x-Emissionen sicherstellen

3.2.12.2.8.2. (nur Euro VI) Motor mit ständiger Deaktivierung des Fahreraufforderungssystems, zur Verwendung durch Rettungsdienste oder in Fahrzeugen gemäß Artikel 2 Absatz 3 Buchstabe b der Richtlinie 2007/46/EG: ja/nein

3.2.12.2.8.3. (nur Euro VI) Zahl der OBD-Motorenfamilien innerhalb der betreffenden Motorenfamilie bezüglich des ordnungsgemäßen Arbeitens der Einrichtungen zur Begrenzung der NO x -Emissionen

3.2.12.2.8.4. (nur Euro VI) Liste der OBD-Motorenfamilien (falls zutreffend)

3.2.12.2.8.5. (nur Euro VI) Nummer der OBD-Motorenfamilie, zu der der Stammmotor/Motor gehört:

3.2.12.2.8.6. (nur Euro VI) Niedrigste Konzentration des Reagenswirkstoffs, die das Warnsystem nicht aktiviert (CD_min): (% vol.)

3.2.12.2.8.7. (nur Euro VI) Ggf. Herstellerverweis auf die Dokumentation über den Einbau von Systemen in ein Fahrzeug, die das ordnungsgemäße Arbeiten von Einrichtungen zur Begrenzung der NO_x-Emissionen sicherstellen

3.2.12.2.8.8. Fahrzeuginterne Bauteile der Systeme, die sicherstellen, dass die Einrichtungen zur Begrenzung der NO_x-Emissionen ordnungsgemäß arbeiten

3.2.12.2.8.8.1. Aktivierung des Kriechmodus:

'nach Neustart deaktivieren'/'nach dem Tanken deaktivieren'/'nach dem Parken deaktivieren'⁷

3.2.12.2.8.8.2. Gegebenenfalls Herstellerverweis auf die Dokumentation für den Einbau des Systems, das sicherstellt, dass die Einrichtungen eines genehmigten Motors zur Begrenzung der NO_x-Emissionen ordnungsgemäß arbeiten, in das Fahrzeug

3.2.12.2.8.8.3. Schriftliche und/oder bildliche Darstellung des Warnsignals⁶"

q) Die folgenden Nummern 3.2.17.8.1.0.1 und 3.2.17.8.1.0.2 werden eingefügt:

"3.2.17.8.1.0.1. (nur Euro VI) Selbstanpassung? ja/nein¹

3.2.17.8.1.0.2. (nur Euro VI) Kalibrierung für eine bestimmte Gaszusammensetzung NG-H/NG-L/NG-HL¹

Umwandlung für eine bestimmte Gaszusammensetzung NG-H t /NG-L t /NG-HL t¹"

r) Die folgenden Nummern 3.5.4 bis 3.5.5.2 werden eingefügt:

"3.5.4. (nur Euro VI) CO₂-Emissionen für Motoren für schwere Nutzfahrzeuge

3.5.4.1. Emissionsmenge CO₂ WHSC-Prüfung: .... g/kWh

3.5.4.2. Emissionsmenge CO₂ WHTC-Prüfung: .... g/kWh

3.5.5. Kraftstoffverbrauch von Motoren für schwere Nutzfahrzeuge (nur Euro VI)

3.5.5.1. Kraftstoffverbrauch WHSC-Prüfung: ... g/kWh

3.5.5.2. Kraftstoffverbrauch WHTC-Prüfung: ... g/kWh"

2. Anhang III Teil I Unterteil a wird wie folgt geändert:

a) Folgende Nummer 3.2.1.11 wird eingefügt:

"3.2.1.11. (nur Euro VI) Herstellerverweise auf die Dokumentation gemäß den Artikeln 5, 7 und 9 der Verordnung (EU) Nr. 582/2011, die der Genehmigungsbehörde ermöglicht, die Emissionsminderungsstrategien und die Motorsysteme zu bewerten, die ein ordnungsgemäßes Arbeiten der Einrichtungen zur Begrenzung der NO_x-Emissionen gewährleisten"

b) Nummer 3.2.2.2 erhält folgende Fassung:

"3.2.2.2 Schwere Nutzfahrzeuge Diesel/Benzin/Flüssiggas/NG-H/NG-L/NG-HL/Ethanol (ED95)/Ethanol (E85)^{1, 6}"

c) Folgende Nummer 3.2.2.2.1 wird eingefügt:

"3.2.2.2.1. (nur Euro VI) vom Hersteller als für den Motor geeignet erklärte Kraftstoffe gemäß Anhang I Abschnitt 1.1.3 der Verordnung (EU) Nr. 582/2011 (falls zutreffend)"

d) Folgende Nummer 3.2.8.3.3 wird eingefügt:

"3.2.8.3.3. (nur Euro VI) Tatsächlicher Ansaugunterdruck bei Motornenndrehzahl und bei Volllast: ... kPA"

e) Folgende Nummer 3.2.9.2.1 wird eingefügt:

"3.2.9.2.1. (nur Euro VI) Beschreibung und/oder Zeichnungen der Teile des Auspuffsystems, die nicht Bestandteil des Motorsystems sind"

f) Folgende Nummer 3.2.9.3.1 wird eingefügt:

"3.2.9.3.1. (nur Euro VI) Tatsächlicher Abgasgegendruck bei Nenndrehzahl und Volllast (nur bei Selbstzündungsmotoren) : ... kPa"

g) Folgende Nummer 3.2.9.7.1 wird eingefügt:

"3.2.9.7.1. (nur Euro VI) Zulässiges Volumen der Auspuffanlage: ... dm³"

h) Folgende Nummer 3.2.12.1.1. wird eingefügt:

"3.2.12.1.1. (nur Euro VI) Einrichtung zur Rückführung der Kurbelgehäusegase: ja/nein²

Falls ja, Beschreibung und Zeichnungen:

Falls nein, ist die Übereinstimmung mit Anhang V der Verordnung (EU) Nr. 582/2011 erforderlich."

i) Die folgenden Nummern 3.2.12.2.6.9 und 3.2.12.2.6.9.1 werden eingefügt:

"3.2.12.2.6.9. Andere Einrichtungen: ja/nein¹

3.2.12.2.6.9.1. Beschreibung, Wirkungsweise"

j) Die folgenden Nummern 3.2.12.2.7.0.1 bis 3.2.12.2.7.0.8 werden eingefügt:

"3.2.12.2.7.0.1. (nur Euro VI) Zahl der OBD-Motorenfamilien innerhalb der Motorenfamilie

3.2.12.2.7.0.2. (nur Euro VI) Liste der OBD-Motorenfamilien (falls zutreffend)

3.2.12.2.7.0.3. (nur Euro VI) Nummer der OBD-Motorenfamilie, zu der der Stammmotor/Motor gehört

3.2.12.2.7.0.4. (nur Euro VI) Herstellerverweise auf die OBD-Dokumentation gemäß Artikel 5 Absatz 4 Buchstabe c und Artikel 9 Absatz 4 der Verordnung (EU) Nr. 582/2011, für die Zwecke der Genehmigung des OBD-Systems in Anhang X der genannten Verordnung angegeben

3.2.12.2.7.0.5. (nur Euro VI) Gegebenenfalls Herstellerverweis auf die Dokumentation über den Einbau eines Motorsystems mit OBD in ein Fahrzeug

3.2.12.2.7.0.6. (nur Euro VI) Gegebenenfalls Herstellerverweis auf die Dokumentation für den Einbau des OBD- Systems eines genehmigten Motors in ein Fahrzeug

3.2.12.2.7.0.7. (nur Euro VI) Schriftliche und/oder bildliche Darstellung der Fehlfunktionsanzeige (MI)⁶

3.2.12.2.7.0.8. (nur Euro VI) Schriftliche und/oder bildliche Darstellung der externen OBD-Kommunikationsschnittstelle⁶"

k) Die folgenden Nummern 3.2.12.2.7.6.5, 3.2.12.2.7.7 und 3.2.12.2.7.7.1 werden eingefügt:

"3.2.12.2.7.6.5. (nur Euro VI) OBD-Datenübertragungsprotokoll nach Norm:⁴

3.2.12.2.7.7. (nur Euro VI) Herstellerverweis auf die OBD-bezogenen Angaben gemäß Artikel 5 Absatz 4 Buchstabe d und Artikel 9 Absatz 4 der Verordnung (EU) Nr. 582/2011, für die Zwecke der Übereinstimmung mit den Vorschriften für den Zugang zu Informationen über OBD-Systeme sowie Reparatur- und Wartungsinformationen von Fahrzeugen, oder

3.2.12.2.7.7.1. alternativ zu einem Herstellerverweis nach Abschnitt 3.2.12.2.7.7 Verweis auf die den Anhang des Beschreibungsbogens in Anlage 4 zu Anhang I der Verordnung (EU) Nr. 582/2011, die folgende Tabelle enthält, die einmal entsprechend dem nachstehenden Beispiel auszufüllen ist:

Bauteil - Fehlercode - Überwachungsstrategie - Kriterien für die Meldung von Fehlfunktionen - Kriterien für die Aktivierung der Fehlfunktionsanzeige -- Sekundärparameter - Vorkonditionierung - Nachweisprüfung

Katalysator - PO420 - Signale von Sauerstoffsensor 1 und 2 - Unterschied zwischen den Signalen von Sensor 1 und Sensor 2 - 3. Zyklus - Motordrehzahl, Motorlast, A/F-Modus, Katalysatortemperatur - Zwei Typ-1-Zyklen - Typ 1"

l) Die folgenden Nummern 3.2.12.2.8.1 bis 3.2.12.2.8.8.3 werden eingefügt:

"3.2.12.2.8.1. (nur Euro VI) Systeme, die das ordnungsgemäße Arbeiten von Einrichtungen zur Begrenzung der NO_x-Emissionen sicherstellen

3.2.12.2.8.2. (nur Euro VI) Motor mit ständiger Deaktivierung des Fahreraufforderungssystems, zur Verwendung durch Rettungsdienste oder in Fahrzeugen gemäß Artikel 2 Absatz 3 Buchstabe b der Richtlinie 2007/46/EG: ja/nein

3.2.12.2.8.3. (nur Euro VI) Zahl der OBD-Motorenfamilien innerhalb der betreffenden Motorenfamilie bezüglich des ordnungsgemäßen Arbeitens der Einrichtungen zur Begrenzung der NO_x-Emissionen

3.2.12.2.8.4. (nur Euro VI) Liste der OBD-Motorenfamilien (falls zutreffend)

3.2.12.2.8.5. (nur Euro VI) Nummer der OBD-Motorenfamilie, zu der der Stammmotor/Motor gehört

3.2.12.2.8.6. (nur Euro VI) Niedrigste Konzentration des Reagenswirkstoffs, die das Warnsystem nicht aktiviert (CD_min): (% vol.)

3.2.12.2.8.7. (nur Euro VI) Ggf. Herstellerverweis auf die Dokumentation über den Einbau von Systemen in ein Fahrzeug, die das ordnungsgemäße Arbeiten von Einrichtungen zur Begrenzung der NO_x-Emissionen sicherstellen

3.2.12.2.8.8. Fahrzeuginterne Bauteile der Systeme, die sicherstellen, dass die Einrichtungen zur Begrenzung der NO_x-Emissionen ordnungsgemäß arbeiten

3.2.12.2.8.8.1. Aktivierung des Kriechmodus:

'nach Neustart deaktivieren'/'nach dem Tanken deaktivieren'/'nach dem Parken deaktivieren'⁷

3.2.12.2.8.8.2. Ggf. Herstellerverweis auf die Dokumentation für den Einbau des Systems, das sicherstellt, dass die Einrichtungen eines genehmigten Motors zur Begrenzung der NO_x-Emissionen ordnungsgemäß arbeiten, in das Fahrzeug

3.2.12.2.8.8.3. Schriftliche und/oder bildliche Darstellung des Warnsignals⁶"

m) Die folgenden Nummern 3.2.17.8.1.0.1 und 3.2.17.8.1.0.2 werden eingefügt:

"3.2.17.8.1.0.1. (nur Euro VI) Selbstanpassung? ja/nein¹

3.2.17.8.1.0.2. (nur Euro VI) Kalibrierung für eine bestimmte Gaszusammensetzung NG-H/NG-L/NG-HL¹

Umwandlung für eine bestimmte Gaszusammensetzung NG-H_t/NG-L_t/NG-HL_t¹"

n) Die folgenden Nummern 3.5.4 bis 3.5.5.2 werden eingefügt:

"3.5.4. (nur Euro VI) CO₂-Emissionen für Motoren für schwere Nutzfahrzeuge

3.5.4.1. (nur Euro VI) Emissionsmenge CO₂ WHSC-Prüfung: ... g/kWh

3.5.4.2. (nur Euro VI) Emissionsmenge CO₂ WHTC-Prüfung: ... g/kWh

3.5.5. (nur Euro VI) Kraftstoffverbrauch von Motoren für schwere Nutzfahrzeuge

3.5.5.1. (nur Euro VI) Kraftstoffverbrauch WHSC-Prüfung: ... g/kWh

3.5.5.2 (nur Euro VI) Kraftstoffverbrauch WHTC-Prüfung: ... g/kWh"

.

1. Einführung

1.1. Dieser Anhang enthält die technischen Vorschriften für den Zugang zu Informationen über OBD-Systeme sowie Reparatur- und Wartungsinformationen von Fahrzeugen.

2. Anforderungen

2.1. Aus dem Internet abrufbare Informationen über OBD-Systeme sowie Reparatur- und Wartungsinformationen müssen der in der Verordnung (EG) Nr. 595/2009 Artikel 6 Absatz 1 genannten Norm entsprechen. Bis zur Annahme dieser Norm stellen Hersteller Informationen über OBD-Systeme sowie Reparatur- und Wartungsinformationen von Fahrzeugen in standardisierter Form zur Verfügung; dies muss im Hinblick auf die bestehenden Vorschriften und den Zugang, der autorisierten Händlern und Reparaturbetrieben gewährt wird, in nichtdiskriminierender Form erfolgen.

Über Genehmigungen für eine Reproduktion oder Republikation der Informationen ist unmittelbar mit dem betreffenden Hersteller zu verhandeln. Auch Informationen über Ausbildungsmaterialien müssen verfügbar sein, können aber auf anderem Weg als über Websites bereitgestellt werden.

Informationen über alle Fahrzeugteile, mit denen das durch Fahrzeug-Identifizierungsnummer (VIN) und zusätzliche Merkmale wie Radstand, Motorleistung, Ausstattungsvariante oder Optionen identifizierbare Fahrzeug vom Hersteller ausgerüstet ist, und die durch Ersatzteile - vom Fahrzeughersteller seinen Vertragshändlern und -werkstätten oder Dritten zur Verfügung gestellt - anhand der Originalteil-Nummer ausgetauscht werden können, sind in einer unabhängigen, Marktteilnehmern leicht zugänglichen Datenbank bereitzustellen.

Solche Datenbanken enthalten die VIN, die Originalteil-Nummern, die Originalteilbezeichnungen, Gültigkeitsangaben (Gültigkeitsdaten vonbis), Einbaumerkmale und gegebenenfalls strukturbezogene Merkmale.

Die in den Datenbanken enthaltenen Angaben sind regelmäßig zu aktualisieren. Die Aktualisierungen müssen insbesondere alle an Einzelfahrzeugen nach ihrer Herstellung vorgenommenen Veränderungen enthalten, sofern diese Vertragshändlern zur Verfügung stehen.

2.2. Der von Vertragshändlern und -werkstätten verwendete Zugang zu Sicherheitsmerkmalen der Fahrzeuge muss auch unabhängigen Marktteilnehmern offen stehen, wobei für den Schutz durch Sicherheitstechnik nach folgenden Anforderungen zu sorgen ist:

1. für den Datenaustausch müssen Vertraulichkeit, Datenintegrität und Schutz vor Wiedereinspielen gewährleistet sein;
2. die Norm https//ssltls (RFC4346) ist zu verwenden;
3. Sicherheitszertifikate nach ISO 20828 sind für die gegenseitige Authentisierung von unabhängigen Marktteilnehmern und Herstellern zu verwenden;
4. der private Schlüssel eines unabhängigen Marktteilnehmers ist durch eine sichere Hardware zu schützen.

Das in Artikel 2h genannte Forum für Fragen des Zugangs zu Fahrzeuginformationen legt die Parameter zur Erfüllung dieser Anforderungen in Übereinstimmung mit dem Stand der Technik fest. Der unabhängige Marktteilnehmer muss zu diesem Zweck über eine Genehmigung verfügen und sich autorisieren lassen, wozu er anhand von Dokumenten nachweisen muss, dass er einer legalen Geschäftstätigkeit nachgeht und nicht wegen einer Straftat verurteilt worden ist.

2.3. Eine Reprogrammierung von Steuergeräten muss entweder nach ISO 22900-2, SAE J2534 oder TMC RP1210B unter Verwendung nichtherstellereigener Hardware erfolgen. Ethernet, serielles Kabel oder LAN-Schnittstelle (Local Area Network) sowie alternative Medien wie Compact Disc (CD), Digital Versatile Disc (DVD) und Halbleiterspeichergeräte (solid state memory device) für Infotainment-Systeme (z.B. Navigationssysteme, Telefon) können ebenfalls verwendet werden, vorausgesetzt, es ist keine herstellereigene Kommunikationssoftware (z.B. Treiber oder Plugins) erforderlich. Für die Validierung der Kompatibilität der herstellerseitigen Anwendung und der Schnittstellen für die Fahrzeugkommunikation (VCI = vehicle communication interface) gemäß ISO 22900-2, SAE J2534 oder TMC RP1210B muss der Hersteller entweder eine Validierung von unabhängig entwickelten VCIs oder die Informationen und die Ausleihe etwaiger besonderer Hardware anbieten, die ein VCI-Hersteller benötigt, um eine solche Validierung selbst durchzuführen. Hinsichtlich der für eine solche Validierung oder die Informationen und Hardware anfallenden Gebühren gelten die Bedingungen von Artikel 2f Absatz 1.

2.4. Die Anforderungen von Abschnitt 2.3 gelten nicht im Falle der Reprogrammierung von Geschwindigkeitsbegrenzern und Kontrollgeräten.

2.5. Alle emissionsbezogenen Diagnose-Fehlercodes müssen mit Anhang X übereinstimmen.

2.6. Für den Zugang eines unabhängigen Marktteilnehmers zu Informationen über OBD-Systeme sowie zu Reparatur- und Wartungsinformationen, die nicht mit gesicherten Fahrzeugbereichen zusammenhängen, dürfen zur Registrierung für die Benutzung der Website des Herstellers nur solche Angaben verlangt werden, die für die Abwicklung der Zahlung für diese Informationen erforderlich sind. Um Informationen über den Zugang zu gesicherten Fahrzeugbereichen zu erhalten, muss der unabhängige Marktteilnehmer ein Zertifikat nach ISO 20828 vorweisen und sich und die Organisation, der er angehört, damit identifizieren; daraufhin muss der Hersteller sein eigenes Zertifikat nach ISO 20828 vorweisen und dem unabhängigen Marktteilnehmer damit bestätigen, dass dieser eine rechtmäßige Website des gewünschten Herstellers aufruft. Beide Parteien müssen über alle derartigen Transaktionen Aufzeichnungen führen, die Aufschluss über die Fahrzeuge und die daran nach dieser Vorschrift vorgenommenen Veränderungen geben.

2.7. Die Hersteller müssen auf ihren Websites mit Reparaturinformationen die Typgenehmigungsnummer für jedes Modell angeben.

2.8. Auf Antrag des Herstellers gilt die Übereinstimmung mit den Anforderungen von Anhang I Anlage 5 und von Anhang XIV der Verordnung (EG) Nr. 692/2008 für Fahrzeuge der Klassen M₁, M₂, N₁ und N₂ mit einer höchstzulässigen Gesamtmasse von bis zu 7,5 t und M 3 Klasse I, Klasse II sowie Klasse a und Klasse B gemäß der Begriffsbestimmung in Anhang I der Richtlinie 2001/85/EG mit einer zulässigen Masse von bis zu 7,5 t als gleichwertig mit der Übereinstimmung mit diesem Anhang.

2.9. Die Genehmigungsbehörde unterrichtet die Kommission von den Rahmenbedingungen jeder Typgenehmigung, die nach dem Abschnitt 2.8 erteilt wird.

.

Anhang I
zur Bescheinigung des Herstellers über den Zugang zu Informationen über OBD-Systeme sowie zu Reparatur- und Wartungsinformationen von Fahrzeugen

Adressen der Websites, auf die in dieser Bescheinigung verwiesen wird:

Anhang II
zur Bescheinigung des Herstellers über den Zugang zu Informationen über OBD-Systeme sowie zu Reparatur- und Wartungsinformationen von Fahrzeugen

Kontaktdaten des Vertreters des Herstellers, auf den in dieser Bescheinigung verwiesen wird:

.

1. Die gemäß dieser Anlage erforderlichen Informationen sind vom Fahrzeughersteller bereitzustellen, damit die Herstellung von OBD-kompatiblen Ersatzteilen oder Diagnose- und Prüfgeräten ermöglicht wird.

2. Die folgenden Informationen sind allen interessierten Herstellern von Bauteilen oder Diagnose- und Prüfgeräten auf Anfrage zu gleichen Bedingungen zur Verfügung zu stellen.

• Beschreibung des Typs und der Zahl der Vorkonditionierungszyklen für die ursprüngliche Typgenehmigung des Fahrzeugs.
• Beschreibung der Art des OBD-Prüfzyklus bei der ursprünglichen Typgenehmigung des Fahrzeugs in Bezug auf das von dem OBD-System überwachte Bauteil.
• Umfassende Unterlagen, in denen alle Bauteile beschrieben sind, die im Rahmen der Strategie zur Erkennung von Fehlfunktionen und zur Aktivierung der Fehlfunktionsanzeige überwacht werden (feste Anzahl von Fahrzyklen oder statistische Methode), einschließlich eines Verzeichnisses einschlägiger sekundär ermittelter Parameter für jedes Bauteil, das durch das OBD-System überwacht wird, sowie eine Liste aller vom OBD-System verwendeten Ausgabecodes und -formate (jeweils mit Erläuterung jedes Codes und Formats) für einzelne emissionsrelevante Bauteile des Antriebsstrangs und für einzelne nicht emissionsrelevante Bauteile, wenn die Überwachung des Bauteils die Aktivierung der Fehlfunktionsanzeige bestimmt. Insbesondere bei Fahrzeugtypen mit einer Datenübertragungsverbindung gemäß ISO 15765-4 "Road vehicles - Diagnostics on Controller Area Network (CAN) - Part 4: Requirements for emissionsrelated systems", müssen die Daten in Modus $ 05 Test ID $21 bis FF und die Daten in Modus $ 06 sowie die Daten in Modus $ 06 Test ID $ 00 bis FF für jede überwachte ID des OBD- Systems ausführlich erläutert werden.

Werden andere Normen für Kommunikationsprotokolle verwendet, so sind gleichwertige ausführliche Erläuterungen vorzulegen.

Diese Angaben können in tabellarischer Form wie folgt gemacht werden:

Bauteil | Fehlercode | Überwachungsstrategie | Kriterien für die Meldung von Funktionsstörungen | Kriterien für die Aktivierung des Störungsmelders | Sekundärparameter | Konditionierung | Nachweisprüfung |

Katalysator | P0420 | Signale der Sauerstoffsonde 1 und 2 | Unterschied zwischen Signalen von Sonde 1 und 2 | Dritter Zyklus | Motordrehzahl, Motorlast, A/F-Modus, Katalysatortemperatur | Zwei Typ-I-Zyklen | Typ 1 |

3. Für die Herstellung von Diagnosegeräten erforderliche Informationen

Um die Bereitstellung universeller Diagnosegeräte für Mehrmarken-Reparaturbetriebe zu vereinfachen, müssen Fahrzeughersteller die Informationen gemäß den Abschnitten 3.1, 3.2. und 3.3 auf ihren Reparaturinformations-Websites zugänglich machen. Diese Informationen müssen alle Diagnosefunktionen sowie alle Links zu Reparaturinformationen und Anweisungen zur Störungsbehebung umfassen. Für den Zugang zu diesen Informationen kann eine angemessene Gebühr erhoben werden.

3.1. Informationen über das Kommunikationsprotokoll

Folgende Informationen sind erforderlich und werden anhand Fahrzeugmarke, -modell und -variante oder anderer praktikabler Definitionen wie VIN oder Fahrzeug- und Systemkennnummern indexiert:

1. alle zusätzlichen Protokollinformationssysteme, die für eine vollständige Diagnose über die in der UN/ECE- Regelung Nr. 49 Anhang 9B Absatz 4.7.3 beschriebenen Normen hinaus erforderlich sind, einschließlich zusätzlicher Hardware- oder Software-Protokollinformationen, Parameteridentifizierung, Übertragungsfunktionen, Keepalive-Anforderungen oder Fehlerzuständen;
2. ausführliche Angaben dazu, wie sämtliche Fehlercodes, die nicht den in der UN/ECE-Regelung Nr. 49 Anhang 9B Absatz 4.7.3 beschriebenen Normen entsprechen, ausgelesen und ausgewertet werden;
3. ein Verzeichnis aller verfügbaren Live-Datenparameter, einschließlich Skalierungs- und Zugangsinformationen;
4. ein Verzeichnis aller verfügbaren funktionellen Prüfungen, einschließlich Aktivierung oder Steuerung des Geräts und deren Durchführung;
5. ausführliche Angaben dazu, wie sämtliche Informationen über Bauteile und Zustand, Zeitstempel, vorläufige Fehlercodes und Freezeframe-Bereich abgerufen werden können;
6. Rückstellen von adaptiven Lernparametern, Variantencodierung und Ersatzteil-Setup sowie Kundenpräferenzen;
7. Identifizierung elektronischer Steuereinheiten und Variantencodierung;
8. ausführliche Angaben zum Rückstellen der Serviceleuchten;
9. Position der Diagnosesteckverbindung und genaue Angaben zur Steckverbindung;
10. Motoridentifizierung durch Baumusterbezeichnung.

3.2. Prüfung und Diagnose bei vom OBD-System überwachten Bauteilen

Folgende Angaben sind erforderlich:

1. eine Beschreibung der Prüfungen zur Kontrolle der Funktionsfähigkeit am Bauteil oder am Kabelstrang;
2. Prüfverfahren, einschließlich Prüfkennwerte und Bauteildaten;
3. Verbindungsdetails, einschließlich minimale und maximale Eingangs- und Ausgangswerte sowie Fahr- und Lastwerte;
4. unter bestimmten Betriebsbedingungen, einschließlich Leerlauf, erwartete Werte;
5. elektronische Werte des Bauteils in statischem und dynamischem Zustand;
6. Werte des fehlerhaften Betriebszustands für jedes der genannten Szenarien;
7. Diagnosesequenzen des fehlerhaften Betriebszustands, einschließlich Fehlerbäumen und gelenkte Diagnosebeseitigung.

3.3. Für die Reparatur erforderliche Daten

Folgende Angaben sind erforderlich:

1. Initialisierung der elektronischen Steuereinheit und des Bauteils (beim Einbau von Ersatzteilen);
2. Initialisierung neuer elektronischer Steuereinheiten oder von elektronischen Steuereinheiten für den Austausch, gegebenenfalls durch Pass-Through-Reprogrammierungstechniken.

.

.

1. Geltungsbereich

Dieser Anhang gilt für die unter diese Verordnung fallenden Zweistoffmotoren und -fahrzeuge und beschreibt die zusätzlichen Anforderungen und Ausnahmeregelungen, die für den Hersteller für die Typgenehmigung von Zweistoffmotoren und -fahrzeugen gelten.

1.1 Zweistoffmotoren, die über den heißen Teil des WHTC-Prüfzyklus mit einem durchschnittlichen Gasanteil von höchstens 10 % (GER_WHTC d 10 %) betrieben werden und die über keine Dieselbetriebsart verfügen, sind nicht zulässig.

2. Ein Verzeichnis der typen von Zweistoffmotoren, die unter diese Verordnung fallen, und der wichtigsten Betriebsanforderungen findet sich in der Anlage.

3. Zweistoffspezifische Genehmigungsanforderungen

3.1. Die zweistoffspezifischen Genehmigungsanforderungen entsprechen denen, die in Anhang 15 Absatz 3 der UNECE-Regelung Nr. 49 angegeben sind.

4. Allgemeine Anforderungen

4.1. Zweistoffmotoren und -fahrzeuge müssen den allgemeinen Anforderungen der Absätze 4.1 bis 4.7 von Anhang 15 der UNECE-Regelung Nr. 49 entsprechen.

5. Leistungsanforderungen

5.1. Für Zweistoffmotoren vom Typ 1a und 1B geltende Emissionsgrenzwerte

5.1.1. Für im Zweistoffbetrieb arbeitende Zweistoffmotoren des Typs 1a und 1B gelten die Emissionsgrenzwerte, die in Anhang I der Verordnung (EG) Nr. 595/2009 für Fremdzündungsmotoren vorgesehen sind.

5.1.2. Für im Dieselbetrieb arbeitende Zweistoffmotoren des Typs 1B gelten die Emissionsgrenzwerte, die in Anhang I der Verordnung (EG) Nr. 595/2009 für Selbstzündungsmotoren vorgesehen sind.

5.2. Für Zweistoffmotoren vom Typ 2 a und 2 B geltende Emissionsgrenzwerte

5.2.1. Im WHSC-Prüfzyklus geltende Emissionsgrenzwerte

Für Zweistoffmotoren des Typs 2a und 2B, die sowohl im Diesel- als auch im Zweistoffbetrieb laufen, gelten im WHSC-Prüfzyklus die Emissionsgrenzwerte einschließlich des Grenzwertes für die Partikelzahl, die in Anhang I der Verordnung (EG) Nr. 595/2009 für Selbstzündungsmotoren vorgesehen sind.

5.2.2. Im WHTC-Prüfzyklus geltende Emissionsgrenzwerte

5.2.2.1. Emissionsgrenzwerte für CO, NO_x, NH₃ und die Partikelmasse im Zweistoffbetrieb

Für Zweistoffmotoren vom Typ 2a und 2B im Zweistoffbetrieb gelten im WHTC-Prüfzyklus für CO, NO_x, NH₃ und die Partikelmasse die Emissionsgrenzwerte, die in Anhang I der Verordnung (EG) Nr. 595/2009 für Selbstzündungsmotoren und Fremdzündungsmotoren im WHTC-Prüfzyklus festgelegt sind.

5.2.2.2. Emissionsgrenzwerte für Kohlenwasserstoffe im Zweistoffbetrieb

5.2.2.2.1. Erdgas-/Biomethanmotoren

Die Emissionsgrenzwerte für THC, NMHC und CH₄, die im WHTC-Prüfzyklus für mit Erdgas/Biomethan betriebene Zweistoffmotoren vom Typ 2a und 2B im Zweistoffbetrieb gelten, werden auf der Grundlage der in Anhang I der Verordnung (EG) Nr. 595/2009 für Selbstzündungsmotoren und Fremdzündungsmotoren im WHTC-Prüfzyklus festgelegten Emissionsgrenzwerte berechnet, entsprechend dem Berechnungsverfahren von Absatz 5.2.3 von Anhang 15 der UNECE-Regelung Nr. 49.

5.2.2.2.2. LPG-Motoren

Für mit LPG betriebene Zweistoffmotoren vom Typ 2a und 2B im Zweistoffbetrieb gelten im WHTC-Prüfzyklus die Emissionsgrenzwerte für THC, die in Anhang I der Verordnung (EG) Nr. 595/2009 für Selbstzündungsmotoren im WHTC-Prüfzyklus festgelegt sind.

5.2.2.3. Emissionsgrenzwerte für die Partikelzahl im Zweistoffbetrieb

Der Grenzwert für die Partikelzahl, der für im WHTC-Prüfzyklus im Zweistoffbetrieb betriebene Zweistoffmotoren vom Typ 2a und 2B gilt, wird auf der Grundlage der in Anhang I der Verordnung (EG) Nr. 595/2009 für Selbstzündungsmotoren und Fremdzündungsmotoren im WHTC-Prüfzyklus festgelegten Emissionsgrenzwerte berechnet, entsprechend dem Berechnungsverfahren von Absatz 5.2.4 von Anhang 15 der UNECE- Regelung Nr. 49.

5.2.2.4. Emissionsgrenzwerte im Dieselbetrieb

Für im Dieselbetrieb arbeitende Zweistoffmotoren des Typs 2B gelten die Emissionsgrenzwerte, einschließlich des Grenzwerts für die Partikelzahl, die in Anhang I der Verordnung (EG) Nr. 595/2009 für Selbstzündungsmotoren vorgesehen sind.

5.3. Für Zweistoffmotoren vom Typ 3B geltende Emissionsgrenzwerte

Für im Zweistoff- oder Dieselbetrieb arbeitende Zweistoffmotoren des Typs 3B gelten die Emissionsgrenzwerte, die in Anhang I der Verordnung (EG) Nr. 595/2009 für Selbstzündungsmotoren vorgesehen sind.

6. Nachweisanforderungen

6.1. Zweistoffmotoren und -fahrzeuge müssen zusätzlich zu den Anforderungen und Ausnahmeregelungen hinsichtlich des Nachweises gemäß Anhang 15 Absatz 6 der UNECE-Regelung Nr. 49 entsprechen;

7. Dokumentation zum Einbau eines typgenehmigten Zweistoffmotors in ein Fahrzeug

7.1. Der Hersteller eines Zweistoffmotors, der als selbständige technische Einheit typgenehmigt ist, muss in die Dokumentation zum Einbau seines Motorsystems die Vorschriften aufnehmen, die zu beachten sind, damit das Fahrzeug bei Betrieb auf der Straße oder gegebenenfalls andernorts den zweistoffspezifischen Anforderungen dieser Verordnung entspricht. Die Dokumentation muss u. a. Folgendes umfassen:

1. ausführliche technische Vorschriften für den Einbau einschließlich der Voraussetzungen für die Kompatibilität des Einbaus mit dem OBD-System;
2. das Verfahren zur Überprüfung der Einhaltung dieser Vorschriften.

Das Vorhandensein von Einbauvorschriften und ihre Angemessenheit können im Zuge des Verfahrens für die Genehmigung des Motorsystems überprüft werden.

7.2. Handelt es sich beim Hersteller, der eine EG-Typgenehmigung für den Einbau des Motorsystems in das Fahrzeug beantragt, um denselben Hersteller, der die Typgenehmigung für den Zweistoffmotor als selbständige technische Einheit erhalten hat, so ist die in Absatz 7.1 genannte Dokumentation nicht erforderlich.

.

ENDE
