Teil 2¹⁴
Wesentliche Merkmale der Bauteile und Systeme des Fahrzeugs hinsichtlich der Abgasemissionen

Teil 3
Zugang zu Reparatur- und Wartungsinformationen

.

1. Zündkerzen

1.1. Fabrikmarke:

1.2. Typ:

1.3. Elektrodenabstand:

2. Zündspule

2.1. Fabrikmarke:

2.2. Typ:

3. Schmiermittel

3.1. Fabrikmarke:

3.2. Typ: (Wenn das Schmiermittel dem Kraftstoff zugesetzt ist, ist der prozentuale Anteil des Öls in der Mischung anzugeben.)

4. Vom Motor angetriebene Nebenaggregate

4.1. Die durch die Hilfseinrichtungen/Nebenaggregate aufgenommene Leistung ist nur zu ermitteln, wenn

1. notwendige Hilfseinrichtungen/Nebenaggregate nicht am Motor angebracht sind und/oder
2. nicht notwendige Hilfseinrichtungen/Nebenaggregate am Motor angebracht sind.

Anmerkung: Bei der Emissionsprüfung und der Leistungsprüfung gelten unterschiedliche Anforderungen für vom Motor angetriebene Nebenaggregate.

4.2. Aufzählung und Einzelheiten:

4.3. Leistungsaufnahme bei für die Emissionsprüfung spezifischen Motordrehzahlen

Tabelle 1:

5. Motorleistung (Herstellerinformationen) ⁸

5.1. Motorprüfgeschwindigkeit bei der Emissionsprüfung gemäß Anhang III der Verordnung (EU) Nr. 582/2011 ^{9, d5}

Niedrige Drehzahl (n_lo): ... rpm

Hohe Drehzahl (n_hi): ... rpm

Leerlaufdrehzahl: ... rpm

Vorzugsdrehzahl: rpm

n95h ... rpm

5.2 Erklärte Werte für die Leistungsprüfung gemäß Anhang XIV der Verordnung (EU) Nr. 582/2011^d5

5.2.1. Leerlaufdrehzahl: ... rpm

5.2.2. Drehzahl bei Höchstleistung: ... rpm

5.2.3. Höchstleistung: ... kW

5.2.4. Geschwindigkeit bei maximalem Drehmoment: ... rpm

5.2.5. Maximales Drehmoment (Nm)

6. Angaben zur Lasteinstellung des Prüfstands (falls zutreffend)

6.3. Angaben zu den Einstellungen des Prüfstands, feste Lastkurve (falls verwendet)

6.3.1. andere Einstellungen des Prüfstands verwendet (ja/nein)

6.3.2. Schwungmasse (kg):

6.3.3 Tatsächliche Leistungsaufnahme bei 80 km/h einschließlich Verdunstungsemissionen während des Fahrzeugbetriebs am Prüfstand (kW)

6.3.4 Tatsächliche Leistungsaufnahme bei 50 km/h einschließlich Verdunstungsemissionen während des Fahrzeugbetriebs am Prüfstand (kW)

6.4 Angaben zu den Einstellungen des Prüfstands, einstellbare Lastkurve (falls verwendet)

6.4.1 Angaben zum Ausrollen auf der Prüfstrecke.

6.4.2. Reifen, Fabrikmarke und Typ:

6.4.3. Reifenabmessungen (Vorder-/Hinterreifen):

6.4.4. Reifendruck (Vorder-/Hinterreifen) (kPA):

6.4.5. Prüffahrzeugmasse einschließlich Fahrer (kg):

6.4.6 Angaben zum Ausrollen auf der Fahrbahn (falls verwendet)

Tabelle 2: Angaben zum Ausrollen auf der Fahrbahn

6.4.7. Mittlere korrigierte Leistung auf der Fahrbahn (falls verwendet)

Tabelle 3: Mittlere korrigierte Leistung auf der Fahrbahn

7. Prüfbedingungen für OBD-Prüfung

7.1. Prüfzyklus zur Überprüfung des OBD-Systems:

7.2. Vor den Prüfungen zur OBD-Überprüfung durchgeführte Zahl von Vorkonditionierungszyklen:

.

Erläuterungen zu den Fußnoten befinden sich in Anlage 10 dieses Anhangs.1

Größtformat: A4 (210 × 297 mm)

EG-Typgenehmigungsbogen

Stempel der Typgenehmigungsbehörde

Benachrichtigung über:

• die EG-Typgenehmigung ¹
• die Erweiterung der EG-Typgenehmigung ¹
• die Verweigerung der EG-Typgenehmigung ¹
• den Entzug der EG-Typgenehmigung ¹

eines Typs eines Bauteils/einer selbstständigen technischen Einheit ¹ hinsichtlich der Verordnung (EG) Nr. 595/2009 nach Maßgabe der Verordnung (EU) Nr. 582/2011.

Verordnung (EG) Nr. 595/2009 und Verordnung (EU) Nr. 582/2011, zuletzt geändert durch .......

EG-Typgenehmigungsnummer:

Grund für die Erweiterung:

Abschnitt I

0.1. Fabrikmarke (Firmenname des Herstellers):

0.2. Typ:

0.3. Merkmale zur Typidentifizierung, sofern am Bauteil/an der selbstständigen technischen Einheit vorhanden ^{1, a}

0.3.1. Anbringungsstelle dieser Merkmale:

0.4. Name und Anschrift des Herstellers:

0.5. Bei Bauteilen und selbstständigen technischen Einheiten Lage und Anbringungsart des EG-Typgenehmigungszeichens:

0.6. Name(n) und Anschrift(en) der Fertigungsstätte(n):

0.7. (ggf.) Name und Anschrift des Bevollmächtigten des Herstellers:

Abschnitt II

1. Zusätzliche Angaben (soweit vorhanden): siehe Beiblatt

2. Technischer Dienst, der für die Durchführung der Prüfungen zuständig ist:

3. Datum des Prüfberichts:

4. Nummer des Prüfberichts:

5. Bemerkungen (sofern vorhanden): siehe Beiblatt

6. Ort:

7. Datum:

8. Unterschrift:

Anlagen: Beschreibungsunterlagen

Beiblatt zum EG-Typgenehmigungsbogen Nr.

1. Zusätzliche Angaben

1.1. Anzugebende Einzelheiten im Zusammenhang mit der Typgenehmigung eines Fahrzeugs mit eingebautem Motor:

1.1.1 Fabrikmarke (Firmenname):

1.1.2 Typ und Handelsbezeichnung (bitte alle Varianten aufführen):

1.1.3 Herstellerseitige Kodierung, mit der der Motor gekennzeichnet ist:

1.1.4 (Ggf.) Fahrzeugklasse ^b:

1.1.5 Motorart: Diesel/Benzin/LPG/NG-H/NG-L/NG-HL/Ethanol (ED95)/ Ethanol (E85)/LNG/LNG₂₀ ¹

1.1.5.1. Typ des Zweistoff-Motors: Typ 1A/Typ 1B/Typ 2A/Typ 2B/Typ 3B^{1, d1}

1.1.6 Name und Anschrift des Herstellers:

1.1.7 (Ggf.) Name und Anschrift des Beauftragten des Herstellers:

1.2. Wenn der in 1.1 genannte Motor eine Typgenehmigung als selbstständige technische Einheit erhalten hat:

1.2.1 Nummer der Typgenehmigung des Motors/der Motorenfamilie ¹:

1.2.2 Kalibrierungsnummer der Software des Motorsteuergeräts (ECU):

1.3. Anzugebende Einzelheiten im Zusammenhang mit der Typgenehmigung eines Motors/einer Motorenfamilie ¹ als selbstständige technische Einheit (beim Einbau des Motors in ein Fahrzeug einzuhaltende Vorschriften):

1.3.1 Höchster und/oder niedrigster Ansaugunterdruck:

1.3.2 Maximal zulässiger Abgasgegendruck:

1.3.3 Volumen der Auspuffanlage:

1.3.4 Nutzungsbeschränkungen (falls zutreffend):

1.4. Emissionswerte des Motors/Stamm-Motors ¹:

Verschlechterungsfaktor (DF): berechnet/vorgegeben ¹

Geben Sie die DF-Werte und die Emissionen während der WHSC-Prüfung (falls zutreffend) und der WHTC-Prüfung in der nachstehenden Tabelle an.

1.4.1. WHSC-Prüfung

Tabelle 4: WHSC-Prüfung

1.4.2. WHTC-Prüfung

Tabelle 5: WHTC-Prüfung

1.4.3. Leerlaufprüfung

Tabelle 6: Leerlaufprüfung

1.4.4. Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS)

Tabelle 6a: Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS)

1.5 Messung der Leistung

1.5.1. Motorleistung, gemessen auf dem Prüfstand

Tabelle 7: Motorleistung, gemessen auf dem Prüfstand

1.5.2. Zusätzliche Daten, z.B. (ggf.) der Leistungskorrekturfaktor für jeden angegebenen Kraftstoff

.

Erläuterungen zu den Fußnoten befinden sich in Anlage 10 dieses Anhangs.

Größtformat: A4 (210 × 297 mm)

EG-Typgenehmigungsbogen

Stempel der Typgenehmigungsbehörde

Benachrichtigung über:

• die EG-Typgenehmigung ¹
• die Erweiterung der EG-Typgenehmigung ¹
• die Verweigerung der EG-Typgenehmigung ¹
• den Entzug der EG-Typgenehmigung ¹

eines Fahrzeugtyps mit einem genehmigten Motor hinsichtlich der Verordnung (EG) Nr. 595/2009 nach Maßgabe der Verordnung (EU) Nr. 582/2011.

Verordnung (EG) Nr. 595/2009 und Verordnung (EU) Nr. 582/2011, zuletzt geändert durch ......

EG-Typgenehmigungsnummer:

Grund für die Erweiterung:

Abschnitt I

0.1. Fabrikmarke (Firmenname des Herstellers):

0.2. Typ:

0.3. Merkmale zur Typidentifizierung, sofern am Bauteil/an der selbständigen technischen Einheit vorhanden ^{1, a}:

0.3.1. Anbringungsstelle dieser Merkmale:

0.4. Name und Anschrift des Herstellers:

0.5. Bei Bauteilen und selbstständigen technischen Einheiten Lage und Anbringungsart des EG-Typgenehmigungszeichens:

0.6. Name(n) und Anschrift(en) der Fertigungsstätte(n):

0.7. (Ggf.) Name und Anschrift des Bevollmächtigten des Herstellers:

Abschnitt II

1. Zusätzliche Angaben (soweit vorhanden): siehe Beiblatt

2. Technischer Dienst, der für die Durchführung der Prüfungen zuständig ist:

3. Datum des Prüfberichts:

4. Nummer des Prüfberichts:

5. Bemerkungen (soweit vorhanden): siehe Beiblatt

6. Ort:

7. Datum:

8. Unterschrift:

.

Erläuterungen zu den Fußnoten befinden sich in Anlage 10 dieses Anhangs.

Größtformat: A4 (210 × 297 mm)

EG-Typgenehmigungsbogen

Stempel der Typgenehmigungsbehörde

Benachrichtigung über:

• die EG-Typgenehmigung ¹
• die Erweiterung der EG-Typgenehmigung ¹
• die Verweigerung der EG-Typgenehmigung ¹
• den Entzug der EG-Typgenehmigung ¹

eines Fahrzeugtyps in Bezug auf ein System hinsichtlich der Verordnung (EG) Nr. 595/2009 nach Maßgabe der Verordnung (EU) Nr. 582/2011.

Verordnung (EG) Nr. 595/2009 und Verordnung (EU) Nr. 582/2011, zuletzt geändert durch ...............

EG-Typgenehmigungsnummer:

Grund für die Erweiterung:

Abschnitt I

0.1. Fabrikmarke (Firmenname des Herstellers):

0.2. Typ:

0.2.1. Handelsname(n) (sofern vorhanden):

0.3 Merkmale zur Typidentifizierung, sofern am Fahrzeug vorhanden ^{1, a}:

0.3.1. Anbringungsstelle dieser Merkmale:

0.4. Fahrzeugklasse ^b:

0.5. Name und Anschrift des Herstellers:

0.6. Name(n) und Anschrift(en) der Fertigungsstätte(n):

0.7. (Ggf.) Name und Anschrift des Bevollmächtigten des Herstellers:

Abschnitt II

1. Zusätzliche Angaben (soweit vorhanden): siehe Beiblatt

2. Technischer Dienst, der für die Durchführung der Prüfungen zuständig ist:

3. Datum des Prüfberichts:

4. Nummer des Prüfberichts:

5. Bemerkungen (soweit vorhanden): siehe Beiblatt

6. Ort:

7. Datum:

8. Unterschrift:

Anlagen: Beschreibungsunterlagen

Prüfbericht

Beiblatt

Beiblatt zum EG-Typgenehmigungsbogen Nr. ...

1. Zusätzliche Angaben

1.1. Anzugebende Einzelheiten im Zusammenhang mit der Typgenehmigung eines Fahrzeugs mit eingebautem Motor:

1.1.1 Fabrikmarke (Firmenname):

1.1.2 Typ und Handelsbezeichnung (bitte alle Varianten aufführen):

1.1.3 Herstellerseitige Kodierung, mit der der Motor gekennzeichnet ist:

1.1.4 (Ggf.) Fahrzeugklasse:

1.1.5 Motorart: Diesel/Benzin/LPG/NG-H/NG-L/NG-HL/Ethanol (ED95)/Ethanol (E85)/LNG/LNG₂₀ ¹

1.1.5.1. Typ des Zweistoff-Motors: Typ 1A/Typ 1B/Typ 2A/Typ 2B/Typ 3B^{1, d1}

1.1.6 Name und Anschrift des Herstellers:

1.1.7 (Ggf.) Name und Anschrift des Beauftragten des Herstellers:

1.2. Wenn der in 1.1 genannte Motor eine Typgenehmigung als selbstständige technische Einheit erhalten hat:

1.2.1 Nummer der Typgenehmigung des Motors/der Motorenfamilie ¹:

1.2.2 Kalibrierungsnummer der Software des Motorsteuergeräts (ECU):

1.3. Anzugebende Einzelheiten im Zusammenhang mit der Typgenehmigung eines Motors/einer Motorenfamilie ¹ als selbstständige technische Einheit (beim Einbau des Motors in ein Fahrzeug einzuhaltende Vorschriften):

1.3.1 Höchster und/oder niedrigster Ansaugunterdruck:

1.3.2 Maximal zulässiger Abgasgegendruck:

1.3.3 Volumen der Auspuffanlage:

1.3.4 Nutzungsbeschränkungen (falls zutreffend):

1.4. Emissionswerte des Motors/Stamm-Motors ¹:

Verschlechterungsfaktor (DF): berechnet/vorgegeben ¹

Geben Sie die DF-Werte und die Emissionen während der WHSC-Prüfung (falls zutreffend) und der WHTC-Prüfung in der nachstehenden Tabelle an.

1.4.1. WHSC-Prüfung

Tabelle 4: WHSC-Prüfung

1.4.2. WHTC-Prüfung

Tabelle 5: WHTC-Prüfung

1.4.3. Leerlaufprüfung

Tabelle 6: Leerlaufprüfung

1.4.4. Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS)

Tabelle 6a Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS)

1.5 Messung der Leistung

1.5.1. Motorleistung, gemessen auf dem Prüfstand

Tabelle 7: Motorleistung, gemessen auf dem Prüfstand

1.5.2. Zusätzliche Daten, z.B. (ggf.) der Leistungskorrekturfaktor für jeden angegebenen Kraftstoff

.

Das in dieser Anlage gezeigte, an einem als selbständige technische Einheit genehmigten Motor angebrachte Genehmigungszeichen zeigt, dass es sich bei dem betreffenden Typ um einen Zweistoffmotor des Typs 2B handelt, der für den Betrieb sowohl mit der Gasgruppe H als auch mit der Gasgruppe L ausgelegt ist und dass er in Belgien (e6) nach Emissionsstufe C gemäß Anlage 9 zu diesem Anhang genehmigt ist.

.

Abschnitt 3 der nach Artikel 6 Absatz 1, Artikel 8 Absatz 1 und Artikel 10 Absatz 1 erteilten EG-Typgenehmigungsnummer muss aus der Nummer des Durchführungsrechtsakts oder des neuesten für die EG-Typgenehmigung geltenden Änderungsrechtsakts bestehen. Dieser Nummer ist ein Buchstabe gemäß den Anforderungen für OBD- und SCR-Systeme in Übereinstimmung mit Tabelle 1 hinzuzufügen.

Tabelle 1

.

(1) Nichtzutreffendes streichen (trifft mehr als eine Angabe zu, ist unter Umständen nichts zu streichen).

(2) Einschließlich Toleranzangabe.

(3) Den Größt- und Kleinstwert für jede Variante eintragen.

(4) Zu dokumentieren im Fall einer einzigen OBD-Motorenfamilie und wenn noch nicht in den Unterlagen gemäß Abschnitt 3.2.12.2.7.0.4 dokumentiert.

(5) Kraftstoffverbrauch für den kombinierten WHTC-Zyklus einschließlich Kalt- und Warmstart gemäß Anhang VIII dieser Verordnung

(6) Zu dokumentieren wenn noch nicht in den Unterlagen gemäß Abschnitt 3.2.12.2.7.1.1 dokumentiert.

(7) Nichtzutreffendes streichen.

(8) Angaben zur Motorleistung sind nur für den Stammmotor zu machen.

(9) Bitte Toleranz angeben; muss im Bereich von ± 3 % der vom Hersteller angegebenen Werte liegen.

(10) Bei in den Nummern 1.1.3 und 1.1.6 von Anhang I dieser Verordnung enthaltenen Motoren sind die Angaben für alle geprüften Kraftstoffe zu wiederholen, falls zutreffend.

(a) Enthalten die Merkmale zur Typidentifizierung Zeichen, die für die Typbeschreibung des Fahrzeugs, des Bauteils oder der selbstständigen technischen Einheit gemäß diesem Beschreibungsbogen nicht wesentlich sind, so sind diese Schriftzeichen in den betreffenden Unterlagen durch das Symbol "?" darzustellen (Beispiel ABC??123??).

(b) Angabe gemäß den Begriffsbestimmungen in Anhang II Abschnitt a der Richtlinie 2007/46/EG .

(d) Zweistoffmotoren

(d1) Bei Zweistoffmotoren oder -fahrzeugen.

(d2) Bei Zweistoffmotoren oder -fahrzeugen der typen 1B, 2B und 3B.

(d3) Außer bei Zweistoffmotoren oder -fahrzeugen.

(d4) Bei den in Tabelle 1 von Anhang 15 der UNECE-Regelung Nr. 49 für Zweistoffmotoren und den in Anhang I der Verordnung (EU) Nr. 595/2009 für Dieselmotoren genannten Fällen.

(d5) Bei 2B und 3B sind die Angaben sowohl für den Zweistoff- als auch für den Dieselbetrieb zu machen

(l) Diese Zahl ist auf das nächste Zehntel eines Millimeters zu runden.

(m) Dieser Wert ist auf den nächsten vollen cm³ zu runden.

(n) Gemäß den Anforderungen von Anhang XIV.

.

1. Einleitung

1.1 Nachfolgend sind die Anforderungen für die Prüfung und den Nachweis der Übereinstimmung in Betrieb befindlicher Motoren und Fahrzeuge beschrieben.

2. Verfahren für die Prüfung der Übereinstimmung im Betrieb

2.1 Die Übereinstimmung in Betrieb befindlicher Fahrzeuge oder Motoren einer Motorenfamilie ist nachzuweisen, indem die Fahrzeuge bei normalem Fahrmuster, unter normalen Bedingungen und normaler Nutzlast auf der Straße geprüft werden. Die Prüfung der Übereinstimmung im Betrieb ist repräsentativ für Fahrzeuge, die auf ihren realen Fahrstrecken, unter normaler Nutzlast und von dem üblichen Berufskraftfahrer betrieben werden. Wenn das Fahrzeug von einem anderen Fahrer als dem üblichen Berufskraftfahrer des bestimmten Fahrzeugs betrieben wird, muss der alternative Fahrer ausgebildet und geschult sein, um Fahrzeuge der zu prüfenden Klasse zu führen.

2.2 Gelten die normalen Betriebsbedingungen eines bestimmten Fahrzeugs als nicht kompatibel mit der ordnungsgemäßen Durchführung der Prüfungen, können der Hersteller oder die Genehmigungsbehörde beantragen, dass alternative Fahrstrecken und Nutzlasten verwendet werden.

2.3 Der Hersteller muss der Genehmigungsbehörde nachweisen, dass das ausgewählte Fahrzeug, die Fahrmuster und Fahrbedingungen für die Motorenfamilie repräsentativ sind. Anhand der Anforderungen in Abschnitt 4.5 ist zu ermitteln, ob die Fahrmuster für die Prüfung der Übereinstimmung im Betrieb akzeptabel sind.

2.4 Der Hersteller muss den Zeitplan und den Stichprobenplan für die Prüfung der Übereinstimmung zum Zeitpunkt der ersten Typgenehmigung der neuen Motorenfamilie übermitteln.

2.5 Fahrzeuge ohne Kommunikationsschnittstelle, welche die Erfassung der nötigen ECU-Daten nach Anhang I Abschnitte 5.2.1 und 5.2.2 ermöglicht, mit fehlenden Daten oder einem nicht standardmäßigen Datenprotokoll gelten als nicht übereinstimmend.

2.6 Fahrzeuge, bei denen die Erfassung der ECU-Daten die Emissionen oder die Leistung des Fahrzeugs beeinflusst, gelten als nicht übereinstimmend.

2.7. Zweistoffmotoren oder -fahrzeuge

2.7.1. Für Zweistoffmotoren und -fahrzeuge gelten die folgenden zusätzlichen Anforderungen

2.7.1.1. Nachweisprüfungen mit transportablen Emissionsmesseinrichtungen (PEMS) sind im Zweistoffbetrieb durchzuführen.

2.7.1.2. Bei Zweistoffmotoren vom Typ 1B, 2B und 3B ist zusätzlich eine Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) an demselben Motor und Fahrzeug bei Dieselbetrieb unmittelbar nach oder vor einer Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) bei Zweistoffbetrieb durchzuführen.

In diesem Fall erfolgt die positive oder negative Entscheidung in Bezug auf das im statistischen Verfahren nach diesem Anhang geprüfte Los auf folgender Grundlage:

1. eine positive Entscheidung wird für ein einzelnes Fahrzeug gefällt, wenn sowohl die Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) bei Zweistoffbetrieb als auch die Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) bei Dieselbetrieb positiv ist;
2. eine negative Entscheidung wird für ein einzelnes Fahrzeug gefällt, wenn entweder die Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) bei Zweistoffbetrieb oder die Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) bei Dieselbetrieb negativ ist.

3. Auswahl des Motors oder des Fahrzeugs

3.1 Nachdem die Typgenehmigung für eine Motorenfamilie erteilt wurde, muss der Hersteller innerhalb von 18 Monaten ab der ersten Zulassung eines Fahrzeugs, das mit einem Motor dieser Motorenfamilie ausgestattet ist, Prüfungen dieser Motorenfamilie an in Betrieb befindlichen Fahrzeugen durchführen. Im Fall einer Mehrstufen-Typgenehmigung bedeutet erste Zulassung die erste Zulassung eines vervollständigten Fahrzeugs.

Die Prüfung muss für jede Motorenfamilie mindestens alle zwei Jahre an Fahrzeugen in regelmäßigen Abständen über ihre Nutzungsdauer gemäß Artikel 4 der Verordnung (EG) Nr. 595/2009 wiederholt werden.

Auf Antrag des Herstellers können die Prüfungen fünf Jahre nach Ende der Herstellung eingestellt werden.

3.1.1 Bei einer Stichprobengröße von mindestens drei Motoren beträgt die Wahrscheinlichkeit, dass ein zu 20 % fehlerhaftes Los eine Prüfung besteht, 0,90 (Herstellerrisiko = 10 %); hingegen liegt die Wahrscheinlichkeit, dass ein zu 60 % fehlerhaftes Los angenommen wird, bei 0,10 (Verbraucherrisiko = 10 %).

3.1.2 Der statistische Prüfwert, der die kumulierte Anzahl an negativen Prüfungen bei der n-ten Prüfung quantifiziert, ist für die Stichprobe zu ermitteln.

3.1.3. Dann gilt:

1. Liegt der statistische Prüfwert unter dem der Stichprobengröße entsprechenden Wert für eine positive Entscheidung oder ist er gleich diesem (siehe Tabelle 1), so wird in Bezug auf das Los eine positive Entscheidung getroffen;
2. Liegt der statistische Prüfwert über dem der Stichprobengröße entsprechenden Wert für eine negative Entscheidung oder ist er gleich diesem (siehe Tabelle 1), so wird in Bezug auf das Los eine negative Entscheidung getroffen;
3. andernfalls wird ein weiterer Motor gemäß diesem Anhang geprüft und das Berechnungsverfahren wird auf die um eine Einheit vergrößerte Stichprobe angewendet.

Die Grenzwerte für positive und negative Entscheidungen der Tabelle 1 werden anhand der Internationalen Norm ISO 8422/1991 berechnet.

Tabelle 1: Grenzwerte für positive und negative Entscheidungen im Rahmen des Stichprobenplans

Mindeststichprobengröße: 3

Die Genehmigungsbehörde muss die ausgewählten Motoren und Fahrzeugkonfigurationen vor Beginn der Prüfverfahren genehmigen. Die Auswahl ist zu treffen, indem der Genehmigungsbehörde die Kriterien für die Auswahl der bestimmten Fahrzeuge vorgelegt werden.

3.2 Die ausgewählten Motoren und Fahrzeuge müssen in der Union genutzt werden und zugelassen sein. Das Fahrzeug muss eine Kilometerleistung von mindestens 25.000 km aufweisen.

3.3 Jedes geprüfte Fahrzeug muss über ein Wartungsheft verfügen, aus dem hervorgeht, dass das Fahrzeug ordnungsgemäß und nach den Herstellerempfehlungen gewartet worden ist.

3.4 Das OBD-System ist darauf zu überprüfen, ob der Motor ordnungsgemäß arbeitet. Fehlfunktionsanzeigen und der Bereitschaftscode im Speicher des OBD-Systems sind aufzuzeichnen und die erforderlichen Instandsetzungsarbeiten sind auszuführen.

Motoren mit einer Fehlfunktion der Klasse C müssen nicht zwangsweise vor der Prüfung repariert werden. Der Diagnose-Fehlercode (DTC) darf nicht gelöscht werden.

Motoren, bei denen nicht alle nach den Bestimmungen von Anhang XIII erforderlichen Zähler auf "0" stehen, dürfen nicht geprüft werden. Dies muss der Genehmigungsbehörde gemeldet werden.

3.5 Der Motor oder das Fahrzeug darf keine Zeichen einer missbräuchlichen Nutzung (z.B. Überladen, Betrieb mit ungeeignetem Kraftstoff oder sonstige unsachgemäße Verwendung) oder andere Veränderungen (z.B. unbefugte Eingriffe) aufweisen, durch die das Emissionsverhalten beeinflusst werden könnte. Der Fehlercode des OBD-Systems und die Informationen über die Motorbetriebsstunden, die im Rechner gespeichert sind, müssen berücksichtigt werden.

3.6 Alle Bauteile des Emissionsminderungssystems am Fahrzeug müssen denen entsprechen, die in den jeweiligen Typgenehmigungsunterlagen genannt werden.

3.7 Im Einvernehmen mit der Genehmigungsbehörde kann der Hersteller Prüfungen der Übereinstimmung im Betrieb mit weniger Motoren oder Fahrzeugen als der Zahl, die in Abschnitt 3.1 angegeben ist, durchführen, wenn sich die Zahl der hergestellten Motoren einer Motorenfamilie jährlich auf weniger als 500 Stück beläuft.

4. Prüfbedingungen

4.1. Fahrzeugnutzlast¹⁶

Normale Nutzlast" bedeutet eine Nutzlast, die zwischen 10 % und 100 % der maximalen Nutzlast beträgt.

Die maximale Nutzlast ist die Differenz zwischen der technisch zulässigen Gesamtmasse des Fahrzeugs im beladenen Zustand und der Masse des fahrbereiten Fahrzeugs gemäß Anhang I der Richtlinie 2007/46/EG.

Zur Prüfung der Übereinstimmung im Betrieb kann die Nutzlast nachgebildet und eine künstliche Last verwendet werden.

Die Genehmigungsbehörden können verlangen, dass das Fahrzeug mit einer Nutzlast zwischen 10 % und 100 % der maximalen Nutzlast des Fahrzeugs geprüft wird. Beträgt die Masse der für die Durchführung der Prüfung erforderlichen PEMS-Ausrüstung mehr als 10 % der maximalen Nutzlast des Fahrzeugs, so kann diese Masse als Mindestnutzlast angesehen werden.

Fahrzeuge der Klasse N₃ sind gegebenenfalls mit einem Sattelanhänger zu prüfen.

4.2. Umgebungsbedingungen

Die Prüfung muss unter Umgebungsbedingungen durchgeführt werden, die die folgenden Voraussetzungen erfüllen:

atmosphärischer Druck größer oder gleich 82,5 kPa;

Temperatur von mindestens 266 K (-7 °C) und höchstens der Temperatur, die durch die folgende Formel bei dem spezifizierten atmosphärischen Druck ermittelt wird:

T = - 0,4514 × (101,3 - pb) + 311

Dabei ist:

• T die Temperatur der Umgebungsluft, K;
• pb der atmosphärische Druck, kPa.

4.3. Kühlmitteltemperatur

Die Kühlmitteltemperatur richtet sich nach Anlage 1 Abschnitt 2.6.1.

4.4 Das Schmieröl, der Kraftstoff und das Reagens müssen den Angaben des Herstellers entsprechen.

4.4.1. Als Prüfschmieröl ist handelsübliches Öl, das den Angaben des Motorherstellers entspricht, zu verwenden.

Es sind Stichproben des Öls zu entnehmen.

4.4.2. Kraftstoff¹⁶

Als Prüfkraftstoff ist handelsüblicher Kraftstoff, der von Richtlinie 98/70/EG und den entsprechenden CEN-Normen abgedeckt ist, oder Bezugskraftstoff gemäß Anhang IX dieser Verordnung zu verwenden.

4.4.2.1 Hat der Hersteller gemäß Anhang I Abschnitt 1 dieser Verordnung erklärt, in der Lage zu sein, die Anforderungen dieser Verordnung hinsichtlich der handelsüblichen Kraftstoffe zu erfüllen, welche im Beschreibungsbogen in Anhang I Anlage 4 Abschnitt 3.2.2.2.1 dieser Verordnung angegeben sind, wird mit jedem der angegebenen handelsüblichen Kraftstoffe mindestens eine Prüfung durchgeführt.

4.4.2.2. Es sind Stichproben des Kraftstoffs zu entnehmen.

4.4.3. Bei Abgasnachbehandlungssystemen, die zur Reduzierung der Emissionen ein Reagens verwenden, muss dieses ein handelsübliches Reagens sein und den Vorschriften des Motorherstellers entsprechen. Es ist eine Stichprobe des Reagens zu entnehmen. Das Reagens darf nicht eingefroren werden.

4.5. Anforderungen an die Fahrt¹⁶

Die Betriebsabschnitte sind in Prozent der Gesamtdauer der Fahrt auszudrücken.

Die Fahrt muss aus einem Stadtfahrzyklus, anschließend einem außerstädtischen Fahrzyklus und einem Autobahnfahrzyklus gemäß den in den Abschnitten 4.5.1 bis 4.5.4 angegebenen Betriebsabschnitten bestehen. Ist eine andere Prüfabfolge aus praktischen Gründen gerechtfertigt, kann im Einvernehmen mit der Genehmigungsbehörde die Prüfung nach einer anderen Abfolge verlaufen, jedoch muss die Prüfung stets mit dem Stadtfahrzyklus beginnen.

Für die Zwecke dieses Abschnitts gibt ,etwa" den Zielwert ± 5 Prozent an.

Die Prüfungsanteile, d. h. der Stadtfahrzyklus, der außerstädtische Fahrzyklus und der Autobahnfahrzyklus, können entweder

• auf der Grundlage geografischer Koordinaten (mittels einer Karte) oder
• durch die Methode der ersten Beschleunigung bestimmt werden.

Wird die Zusammensetzung der Fahranteile auf der Grundlage geografischer Koordinaten bestimmt, sollte das Fahrzeug in einem kumulativen Zeitraum, der mehr als 5 % der Gesamtdauer jedes einzelnen Fahrtanteils beträgt, die folgenden Geschwindigkeiten nicht übersteigen:

• 50 km/h im Stadtfahrzyklus
• 75 km/h im außerstädtischen Fahrzyklus (90 km/h bei Fahrzeugen der Klassen M₁ und N₁).

Wird die Zusammensetzung der Fahranteile durch die Methode der ersten Beschleunigung bestimmt, so gibt die erste Beschleunigung über 55 km/h (70 km/h bei Fahrzeugen der Klassen M₁ und N₁) den Beginn des außerstädtischen Fahrzyklus an und die erste Beschleunigung über 75 km/h (90 km/h bei Fahrzeugen der Klassen M₁ und N₁) den Beginn des Autobahnfahrzyklus.

Die Kriterien zur Unterscheidung zwischen Stadtfahr-, außerstädtischem und Autobahnbetrieb müssen vor Beginn der Prüfung mit der Genehmigungsbehörde abgestimmt werden.

Die durchschnittliche Geschwindigkeit im Stadtfahrbetrieb beträgt zwischen 15 und 30 km/h.

Die durchschnittliche Geschwindigkeit in außerstädtischem Fahrbetrieb beträgt zwischen 45 und 70 km/h (60 und 90 km/h bei Fahrzeugen der Klassen M₁ und N₁).

Die durchschnittliche Geschwindigkeit im Autobahnbetrieb beträgt mehr als 70 km/h (90 km/h bei Fahrzeugen der Klassen M₁ und N₁).

4.5.1 Für Fahrzeuge der Klassen M₁ und N₁ muss die Fahrt aus etwa 34 Prozent an Betrieb innerorts, 33 Prozent an Betrieb außerorts und 33 Prozent an Betrieb auf der Autobahn bestehen.

4.5.2 Für Fahrzeuge der Klassen N₂, M₂ und M₃ muss die Fahrt aus etwa 45 Prozent an Betrieb innerorts, 25 Prozent an Betrieb außerorts und 30 Prozent an Betrieb auf der Autobahn bestehen. Fahrzeuge der Klassen M₂ und M₃, Klassen I, II oder a gemäß der Begriffsbestimmung in UNECE-Regelung Nr. 107 sind zu etwa 70 Prozent im Betrieb innerorts und zu 30 Prozent im Betrieb außerorts zu prüfen.

4.5.3 Für Fahrzeuge der Klasse N3 muss die Fahrt aus etwa 30 Prozent an Betrieb innerorts, 25 Prozent an Betrieb außerorts und 45 Prozent an Betrieb auf der Autobahn bestehen.

4.5.4 Zur Bewertung der Zusammensetzung der Fahrtanteile ist die Dauer des Anteils ab dem Zeitpunkt zu berechnen, an dem die Kühlmitteltemperatur zum ersten Mal 343 K (70 °C) erreicht hat oder nachdem sich die Kühlmitteltemperatur bei +/- 2 K über einen Zeitraum von 5 Minuten stabilisiert hat, je nachdem, welche Situation zuerst eintritt, spätestens aber 15 Minuten nach dem Motorstart. Gemäß Abschnitt 4.5 ist für den Zeitraum, der zum Erreichen einer Kühlmitteltemperatur von 343K (70 °C) benötigt wird, Stadtfahrbetrieb vorgeschrieben.

Ein künstliches Vorwärmen des Emissionsminderungssystems vor der Prüfung ist verboten.

4.5.5 Die folgende Verteilung von charakteristischen Fahrtwerten aus der WHDC-Datenbasis kann als zusätzliche Anleitung zur Bewertung der Fahrt dienen:

1. Beschleunigen: 26,9 Prozent der Zeit,
2. Verlangsamen: 22,6 Prozent der Zeit,
3. Reisegeschwindigkeit: 38,1 Prozent der Zeit,
4. Halten (Fahrzeuggeschwindigkeit = 0): 12,4 Prozent der Zeit.

4.6. Operationelle Anforderungen

4.6.1 Die Fahrt muss so ausgewählt werden, dass die Prüfung nicht unterbrochen wird und die Daten kontinuierlich erfasst werden, um die minimale in Abschnitt 4.6.5 definierte Prüfdauer zu erreichen.

4.6.2 Die Emissions- und die weitere Datenerfassung muss vor dem Anlassen des Motors beginnen. Kaltstart-Emissionen können von der Emissionsbewertung gemäß Anlage 1 Abschnitt 2.6 abgezogen werden.

4.6.3 Es ist nicht zulässig, die Daten von verschiedenen Fahrten zu kombinieren oder die Daten einer Fahrt zu verändern oder zu löschen.

4.6.4 Wird der Motor abgewürgt, so kann er erneut gestartet werden. Die Datenerfassung darf dabei nicht unterbrochen werden.

4.6.5 Die Prüfdauer muss lang genug sein, um vier bis acht Mal die Zyklusarbeit zu leisten, die während des WHTC-Zyklus geleistet wird, oder vier bis acht Mal die CO₂-Referenzmasse in kg/Zyklus des WHTC-Zyklus zu erzeugen.

4.6.6 Die Stromzufuhr des PEMS-Systems muss durch eine externe Stromversorgungseinheit gewährleistet werden und nicht durch eine Stromquelle, die ihre Energie entweder direkt oder indirekt von dem zu prüfenden Motor bezieht, außer in den unter 4.6.6.1 und 4.6.6.2 genannten Fällen

4.6.6.1. Alternativ zu Nummer 4.6.6 kann die Stromzufuhr des PEMS-Systems durch die elektrische Anlage des Fahrzeugs erfolgen, solange der Leistungsbedarf der Prüfausrüstung die Motorleistung um höchstens 1 % der maximalen Leistung ansteigen lässt und Maßnahmen getroffen werden, mit denen eine übermäßige Entladung der Batterie verhindert wird, solange der Motor nicht läuft oder im Leerlauf läuft.

4.6.6.2. Bei Uneinigkeiten haben die Ergebnisse der Messungen, die mit einem PEMS-System mit externer Energieversorgung erzielt wurden, den Vorrang gegenüber den unter Verwendung des alternativen Verfahrens gemäß Nummer 4.6.6.1 erzielten Ergebnissen

4.6.7 Der Einbau der PEMS-Ausrüstung darf die Emissionen und/oder die Leistung des Fahrzeugs nicht beeinflussen.

4.6.8 Es wird empfohlen, die Fahrzeuge unter normalen Verkehrsbedingungen am Tag zu betreiben.

4.6.9 Befindet die Genehmigungsbehörde, dass die Prüfergebnisse zur Datenkonsistenz gemäß Anlage 1 Abschnitt 3.2 des vorliegenden Anhangs nicht zufriedenstellend sind, kann die Genehmigungsbehörde die Prüfung für ungültig erklären.

4.6.10 Falls bei einem Partikel-Abgasnachbehandlungssystem während der Fahrt ein nicht periodisches Regenerierungsereignis oder während der Prüfung eine OBD-Fehlfunktion der Klasse a oder B eintritt, kann der Hersteller verlangen, dass die Fahrt als ungültig erklärt wird.

5. ECU-Datenstrom

5.1 Prüfung der Verfügbarkeit und der Übereinstimmung der für die Prüfung in Betrieb befindlicher Fahrzeuge erforderlichen ECU-Streaming-Daten.

5.1.1 Die Verfügbarkeit der Streaming-Daten gemäß den Anforderungen in Anhang I Abschnitt 5.2 ist vor der Prüfung in Betrieb befindlicher Fahrzeuge nachzuweisen.

5.1.1.1 Können diese Daten nicht ordnungsgemäß von dem PEMS-System abgerufen werden, so ist die Verfügbarkeit der Daten unter Verwendung eines externen OBD-Lesegeräts, wie in Anhang X beschrieben, nachzuweisen.

5.1.1.1.1 Können diese Daten ordnungsgemäß von dem Lesegerät abgerufen werden, so gilt das PEMS-System als mangelhaft und die Prüfung ist ungültig.

5.1.1.1.2 Können diese Daten nicht mittels eines Lesegeräts, das einwandfrei funktioniert, bei zwei Fahrzeugen mit Motoren derselben Motorenfamilie ordnungsgemäß abgerufen werden, gilt der Motor als nicht übereinstimmend.

5.1.2 Drehmomentsignal

5.1.2.1 Die Übereinstimmung des Drehmomentsignals, das von der PEMS-Ausrüstung aus den nach Anhang I Nummer 5.2.1 erforderlichen ECU-Streaming-Daten errechnet wird, ist bei Volllast zu prüfen.

5.1.2.1.1 Die Methode, die zur Prüfung dieser Übereinstimmung verwendet wird, ist in Anlage 4 beschrieben.

5.1.2.2 Die Übereinstimmung des ECU-Drehmomentsignals gilt als zufriedenstellend, wenn das berechnete Drehmoment innerhalb der in Anhang I Abschnitt 5.2.5 angegebenen Toleranzgrenzen für das Drehmoment bei Volllast bleibt.

5.1.2.3 Bleibt das berechnete Drehmoment nicht innerhalb der Toleranzgrenzen für das Drehmoment bei Volllast nach Anhang I Abschnitt 5.2.5., so hat der Motor die Prüfung nicht bestanden.

5.1.2.4. Zweistoffmotoren und -fahrzeuge müssen zusätzlich zu den Anforderungen und Ausnahmen hinsichtlich der Drehmomentkorrektur gemäß Anhang 15 Absatz 10.2.2 der UNECE-Regelung Nr. 49 entsprechen

6. Bewertung der Emissionen

6.1 Die Prüfungen und die Prüfergebnisse sind nach den Bestimmungen von Anlage 1 des vorliegenden Anhangs durchzuführen bzw. zu berechnen.

6.2 Die Übereinstimmungsfaktoren sind sowohl für die Methode, die auf der CO₂-Masse basiert, als auch für die Methode, die auf der Zyklusarbeit basiert, zu berechnen und vorzulegen. Die positive/negative Entscheidung muss auf Grundlage der Ergebnisse der Methode getroffen werden, die auf der Zyklusarbeit basiert.

6.3 Der kumulative 90-Perzentilwert der Übereinstimmungsfaktoren der Abgasemissionen jedes geprüften Motorsystems, der gemäß den Mess- und Berechnungsverfahren in Anlage 1 ermittelt wurde, darf keinen der in Tabelle 2 angegebenen Werte überschreiten.

6.3.1. Bei Zweistofffahrzeugen des Typs 2a oder 2B, die im Zweistoffmodus betrieben werden, ist der für die Anwendung des Übereinstimmungsfaktors bei Durchführung einer PEMS geltende Emissionsgrenzwert auf der Grundlage des tatsächlichen GER zu bestimmen, das aus dem beim Straßentest gemessenen Kraftstoffverbrauch berechnet wird.

6.3.2. Steht keine ausreichend verlässliche Methode zur Messung des Gas- oder Dieselkraftstoffverbrauchs während der PEMS-Prüfung zur Verfügung, so kann der Hersteller alternativ zu Nummer 6.3.1 das GER WHTC verwenden, das über den heißen Teil des WHTC-Prüfzyklus ermittelt wurde

Tabelle 2: Maximal erlaubte Übereinstimmungsfaktoren für die Prüfung der Übereinstimmung der Emissionen im Betrieb

7. Bewertung der Prüfergebnisse bezüglich der Übereinstimmung im Betrieb

7.1 Auf der Grundlage des Berichts über die Prüfung der Übereinstimmung im Betrieb, auf den in Abschnitt 10 Bezug genommen wird, muss die Genehmigungsbehörde entweder:

1. befinden, dass das Ergebnis der Prüfung der Übereinstimmung im Betrieb einer Motorsystemfamilie zufriedenstellend ist, und keine weiteren Schritte unternehmen;
2. befinden, dass die bereitgestellten Daten für eine Entscheidung nicht ausreichen, und zusätzliche Informationen oder Prüfdaten vom Hersteller anfordern;
3. oder befinden, dass die Übereinstimmung einer in Betrieb befindlichen Motorsystemfamilie nicht zufriedenstellend ist, und die Maßnahmen ergreifen, auf die in Artikel 13 und Abschnitt 9 dieses Anhangs Bezug genommen wird.

8. Bestätigungsprüfung von Fahrzeugen

8.1 Bestätigungsprüfungen dienen der Überprüfung der Funktionsfähigkeit der emissionsmindernden Einrichtungen einer Motorenfamilie.

8.2 Die Genehmigungsbehörden können selbst Bestätigungsprüfungen durchführen.

8.3 Die Bestätigungsprüfung ist als Fahrzeugprüfung gemäß den Abschnitten 2.1 und 2.2 durchzuführen. Repräsentative Fahrzeuge sind auszuwählen, unter normalen Bedingungen zu nutzen und gemäß den Verfahren im vorliegenden Anhang zu prüfen.

8.4 Ein Prüfergebnis kann als nicht zufriedenstellend betrachtet werden, wenn bei Prüfungen an zwei oder mehr Fahrzeugen derselben Motorenfamilie die geltenden Grenzwerte bei einem regulierten Schadstoff gemäß Abschnitt 6 deutlich überschritten wurden.

9. Mängelbeseitigungsplan

9.1 Der Hersteller legt der Genehmigungsbehörde des Mitgliedstaats, in dem die den Mangelbeseitigungsmaßnahmen zu unterziehenden Motoren und Fahrzeuge zu dem Zeitpunkt, an dem die Mangelbeseitigungsmaßnahmen geplant werden, zugelassen sind und genutzt werden, einen Bericht vor, und zwar zu dem Zeitpunkt, an dem er entscheidet, Maßnahmen zu ergreifen. Der Bericht legt die Details der Mangelbeseitigungsmaßnahmen dar und beschreibt die Motorenfamilien, die diesen Maßnahmen unterzogen werden. Der Hersteller muss der Genehmigungsbehörde regelmäßig nach Beginn der Mangelbeseitigungsmaßnahmen Bericht erstatten.

9.2 Der Hersteller stellt Kopien aller Mitteilungen zum Mangelbeseitigungsplan zur Verfügung. Er führt ferner Buch über die Rückrufaktion und erstattet der Genehmigungsbehörde regelmäßig Bericht über den Stand der Aktion.

9.3 Der Hersteller gibt dem Mangelbeseitigungsplan eine ihn eindeutig bestimmende Bezeichnung oder Nummer.

9.4 Der Hersteller legt einen Mangelbeseitigungsplan vor, der die in den Abschnitten 9.4.1 bis 9.4.11 angegebenen Informationen enthalt.

9.4.1 Beschreibung jedes in den Mangelbeseitigungsplan einbezogenen Motorsystemtyps.

9.4.2 Beschreibung der spezifischen Änderungen, Reparaturen, Korrekturen, Anpassungen oder sonstigen Neuerungen, die vorzunehmen sind, um die Übereinstimmung der Motoren herzustellen, einschließlich einer kurzen Zusammenfassung der Daten und technischen Untersuchungen, die der Entscheidung des Herstellers über die zu ergreifenden Abhilfemaßnahmen zugrunde liegen.

9.4.3 Beschreibung der Methode, nach der der Hersteller die Fahrzeug- oder Motorbesitzer über die Maßnahmen zur Mangelbeseitigung unterrichten will.

9.4.4 Gegebenenfalls eine Beschreibung der ordnungsgemäßen Wartung oder Nutzung, die der Hersteller zur Bedingung für eine Reparatur nach dem Mangelbeseitigungsplan macht, und eine Begründung für diese Bedingung. Bedingungen für Wartung und Nutzung dürfen nur gestellt werden, soweit sie nachweislich mit der Nichtübereinstimmung und der Mangelbeseitigung im Zusammenhang stehen.

9.4.5 Eine Beschreibung des Verfahrens, nach dem die Motor- oder Fahrzeugbesitzer vorgehen müssen, damit die Nichtübereinstimmung korrigiert wird. In dieser Beschreibung müssen ein Datum, nach dem die Mangelbeseitigungsmaßnahmen getroffen werden können, die geschatzte Dauer der Reparaturarbeiten in der Werkstatt und der Ort, an dem sie durchgeführt werden können, angegeben sein. Die Reparatur ist binnen angemessener Frist nach der Anlieferung des Fahrzeugs zügig vorzunehmen.

9.4.6 Eine Kopie der Informationen, die der Motor- oder Fahrzeugbesitzer erhalten hat.

9.4.7 Eine kurze Beschreibung des Systems, mit dem der Hersteller eine ausreichende Versorgung mit Bauteilen oder Systemen für die Mangelbeseitigung sicherstellt. Es ist anzugeben, wann die Versorgung mit Bauteilen oder Systemen ausreichend ist, um mit der Aktion zu beginnen.

9.4.8 Kopien aller Anweisungen, die an das Reparaturpersonal übermittelt werden sollen.

9.4.9 Beschreibung der Auswirkungen der vorgeschlagenen Mangelbeseitigungsmaßnahmen auf die Emissionen, den Kraftstoffverbrauch, das Betriebsverhalten und die Sicherheit jedes vom Mangelbeseitigungsplan erfassten Motortyps oder Fahrzeugtyps, einschließlich der Daten, technischen Untersuchungen etc., aufgrund derer diese Auswirkungen zu erwarten sind.

9.4.10 Sonstige Informationen, Berichte oder Daten, die nach Auffassung der Genehmigungsbehörde für die Beurteilung des Mangelbeseitigungsplans erforderlich sind.

9.4.11 Wenn in dem Mängelbeseitigungsplan eine Rückrufaktion vorgesehen ist, ist der Genehmigungsbehörde eine Beschreibung des Verfahrens für die Dokumentierung der Reparatur vorzulegen. Wird ein Etikett verwendet, so ist ein Exemplar vorzulegen.

9.5 Vom Hersteller kann verlangt werden, dass er angemessen konzipierte und notwendige Prüfungen an Bauteilen und Motoren, an denen die vorgeschlagene Neuerung, Reparatur oder Veränderung vorgenommen wurde, durchführt, um die Wirksamkeit des Austausches, der Neuerung, Reparatur oder Veränderung nachzuweisen.

10. Berichterstattungsverfahren

10.1 Für jede geprüfte Motorenfamilie muss der Genehmigungsbehörde ein technischer Bericht vorgelegt werden. Der Bericht muss die Maßnahmen und Ergebnisse der Prüfung der Übereinstimmung im Betrieb darlegen. Der Bericht enthält mindestens:

10.1.1. Allgemeines

10.1.1.1. Name und Anschrift des Herstellers:

10.1.1.2. Anschrift(en) der Fertigungsstätte(n):

10.1.1.3. Name, Anschrift, Telefon- und Faxnummer und E-Mail-Adresse des Bevollmächtigten des Herstellers:

10.1.1.4. Typ und Handelsbezeichnung (alle Varianten angeben):

10.1.1.5. Motorenfamilie:

10.1.1.6. Stammmotor:

10.1.1.7. Motoren einer Motorenfamilie:

10.1.1.8. Die Codes der Fahrzeugidentifizierungsnummer (VIN), die für die Fahrzeuge gelten, die mit einem auf die Übereinstimmung im Betrieb hin zu prüfenden Motor ausgerüstet sind:

10.1.1.9. Merkmale zur Typkennung und ihre Anbringungsstelle, sofern am Fahrzeug vorhanden:

10.1.1.10. Fahrzeugklasse:

10.1.1.11. Motortyp: Benzin, Ethanol (E85), Diesel/Erdgas/Flüssiggas/Ethanol (ED95) (Nichtzutreffendes streichen):

10.1.1.12. Die Typgenehmigungsnummern für die Motortypen innerhalb der Familie der in Betrieb befindlichen Fahrzeuge, einschließlich gegebenenfalls der Nummern aller Erweiterungen und nachträglichen größeren Veränderungen/Rückrufe (Nachbesserungen):

10.1.1.13. Einzelheiten zu Erweiterungen der Typgenehmigung für die von den Herstellerinformationen erfassten Motoren und zu sie betreffenden nachträglichen größeren Veränderungen/Rückrufen:

10.1.1.14. Der von den Herstellerinformationen erfasste Herstellungszeitraum der Motoren (z.B. "Fahrzeuge oder Motoren, die im Kalenderjahr 2014 gebaut wurden"):

10.1.2. Auswahl des Motors/Fahrzeugs

10.1.2.1. Verfahren zur Ermittlung der Fahrzeuge oder Motoren

10.1.2.2. Auswahlkriterien für Fahrzeuge, Motoren, in Betrieb befindliche Familien

10.1.2.3. Geografische Gebiete, in denen der Hersteller Fahrzeuge erfasst hat

10.1.3. Ausrüstung

10.1.3.1. PEMS-Ausrüstung, Marke und Typ

10.1.3.2. PEMS-Kalibrierung

10.1.3.3. PEMS-Stromversorgung

10.1.3.4. Berechnungssoftware und verwendete Version (z.B. EMROAD 4.0)

10.1.4. Prüfdaten

10.1.4.1. Datum und Uhrzeit der Prüfung

10.1.4.2 Ort der Prüfung einschließlich detaillierter Informationen über die Prüfstrecke

10.1.4.3. Wetter/Umgebungsbedingungen (z.B. Temperatur, Feuchtigkeit, Höhe)

10.1.4.4. Pro Fahrzeug auf der Prüfstrecke zurückgelegte Strecken

10.1.4.5. Merkmale der technischen Daten des Prüfkraftstoffs

10.1.4.6. Technische Daten des Reagens (falls zutreffend)

10.1.4.7. Technische Daten des Schmieröls

10.1.4.8 Ergebnisse der Emissionsprüfungen gemäß Anlage 1 dieses Anhangs

10.1.5. Angaben zum Motor

10.1.5.1. Kraftstofftyp des Motors (z.B. Diesel, Ethanol ED95, Erdgas, Flüssiggas, Benzin, E85)

10.1.5.2. Verbrennungssystem des Motors (z.B. Selbstzündung oder Fremdzündung)

10.1.5.3. Nummer der Typgenehmigung

10.1.5.4. Erneuerung des Motors

10.1.5.5. Hersteller des Motors

10.1.5.6. Motormodell

10.1.5.7. Jahr und Monat der Herstellung des Motors

10.1.5.8. Motoridentifizierungs-Nummer

10.1.5.9. Hubraum des Motors [in Litern]

10.1.5.10. Zylinderanzahl

10.1.5.11. Nennleistung des Motors: [kW bei rpm]

10.1.5.12. Spitzendrehmoment des Motors: [Nm bei rpm]

10.1.5.13. Leerlaufdrehzahl [rpm]

10.1.5.14. Volllast-Drehmomentkurve des Herstellers verfügbar (Ja/Nein)

10.1.5.15. Referenznummer der Volllast-Drehmomentkurve des Herstellers

10.1.5.16. DeNO_x-System (z.B. AGR, SCR)

10.1.5.17. Typ des Katalysators

10.1.5.18. Typ des Partikelfilters

10.1.5.19. Abgasnachbehandlungssystem gemäß Typgenehmigung verändert? (Ja/Nein)

10.1.5.20. ECU-Daten des Motors (Kennnummer der Softwarekalibrierung)

10.1.6. Angaben zum Fahrzeug

10.1.6.1. Fahrzeugbesitzer

10.1.6.2. Fahrzeugtyp (z.B. M₃, N₃) und Anwendung (z.B. Solofahrzeug oder Sattelkraftfahrzeug, Stadtbus)

10.1.6.3. Fahrzeughersteller

10.1.6.4. Fahrzeug-Identifizierungsnummer

10.1.6.5. Amtliches Kennzeichen des Fahrzeugs und Land der Zulassung

10.1.6.6. Fahrzeugmodell

10.1.6.7. Jahr und Monat der Herstellung des Fahrzeugs

10.1.6.8. Getriebeart (z.B. manuell, automatisch oder Sonstiges)

10.1.6.9. Anzahl der Vorwärtsgänge

10.1.6.10. Kilometerstand bei Beginn der Prüfung [km]

10.1.6.11. Bruttogesamtgewicht eines Fahrzeugs (GVW) [kg]

10.1.6.12. Größe der Reifen [nicht obligatorisch]

10.1.6.13. Durchmesser des Auspuffs [mm] [nicht obligatorisch]

10.1.6.14. Anzahl der Achsen

10.1.6.15. Fassungsvermögen des/der Kraftstofftanks [in Litern] [nicht obligatorisch]

10.1.6.16. Anzahl der Kraftstofftanks [nicht obligatorisch]

10.1.6.17. Fassungsvermögen des/der Reagensbehälters/Reagensbehälter [in Litern] [nicht obligatorisch]

10.1.6.18. Anzahl der Reagensbehälter [nicht obligatorisch]

10.1.7. Merkmale der Prüfstrecke

10.1.7.1. Kilometerstand bei Beginn der Prüfung [km]

10.1.7.2. Dauer [s]

10.1.7.3. Durchschnittliche Umgebungsbedingungen (wie aus den momentan gemessenen Werten errechnet)

10.1.7.4. Daten des Umgebungsbedingungssensors (Typ und Ort des Sensors)

10.1.7.5. Daten der Fahrzeuggeschwindigkeit (beispielsweise die kumulative Drehzahlverteilung)

10.1.7.6 Anteil der Fahrtzeit innerstädtisch, außerstädtisch und auf der Autobahn nach Abschnitt 4.5.

10.1.7.7 Anteil der Fahrtzeit mit Beschleunigung, Verlangsamen, Reisegeschwindigkeit und Halten nach Abschnitt 4.5.5.

10.1.8. Momentan gemessene Daten

10.1.8.1. THC-Konzentration [ppm]

10.1.8.2. CO-Konzentration [ppm]

10.1.8.3. NO_x-Konzentration [ppm]

10.1.8.4. CO₂-Konzentration [ppm]

10.1.8.5. CH₄-Konzentration [ppm], nur für Fremdzündungsmotoren

10.1.8.6. Abgasdurchsatz [kg/h]

10.1.8.7. Abgastemperatur [°C]

10.1.8.8. Umgebungslufttemperatur [°C]

10.1.8.9. Umgebungsdruck [kPa]

10.1.8.10. Umgebungsfeuchtigkeit [g/kg] [nicht obligatorisch]

10.1.8.11. Motordrehmoment [Nm]

10.1.8.12. Motordrehzahl [rpm]

10.1.8.13. Kraftstoffdurchsatz des Motors [g/s]

10.1.8.14. Kühlmitteltemperatur [°C]

10.1.8.15 Fahrzeuggeschwindigkeit über dem Boden [km/h] von dem ECU und dem GPS

10.1.8.16. Breitengrad des Fahrzeugs [Grad] (Die Genauigkeit muss ausreichen, um die Verfolgbarkeit der Prüfstrecke zu ermöglichen.)

10.1.8.17. Längengrad des Fahrzeugs [Grad]

10.1.9. Momentan errechnete Daten

10.1.9.1. THC-Masse [g/s]

10.1.9.2. CO-Masse [g/s]

10.1.9.3. NO_x-Masse [g/s]

10.1.9.4. CO₂-Masse [g/s]

10.1.9.5. CH₄-Masse [g/s], nur für Fremdzündungsmotoren

10.1.9.6. Kumulierte THC-Masse [g]

10.1.9.7. Kumulierte CO-Masse [g]

10.1.9.8. Kumulierte NO_x-Masse [g]

10.1.9.9. Kumulierte CO₂-Masse [g]

10.1.9.10. Kumulierte CH₄-Masse [g], nur für Fremdzündungsmotoren

10.1.9.11. Errechnete Kraftstoffmenge [g/s]

10.1.9.12. Motorleistung [kW]

10.1.9.13. Motorarbeit [kWh]

10.1.9.14. Dauer des Arbeitsfensters [s]

10.1.9.15. Durchschnittliche Motorleistung des Arbeitsfensters [%]

10.1.9.16. THC-Übereinstimmungsfaktor des Arbeitsfensters [-]

10.1.9.17. CO-Übereinstimmungsfaktor des Arbeitsfensters [-]

10.1.9.18 NO_x-Übereinstimmungsfaktor des Arbeitsfensters [-]

10.1.9.19 CH₄-Übereinstimmungsfaktor des Arbeitsfensters [-], nur für Fremdzündungsmotoren

10.1.9.20. Dauer des Fensters der CO₂-Masse [s]

10.1.9.21. THC-Übereinstimmungsfaktor des Fensters der CO₂-Masse [-]

10.1.9.22. CO-Übereinstimmungsfaktor des Fensters der CO₂-Masse [-]

10.1.9.23. NO_x-Übereinstimmungsfaktor des Fensters der CO₂-Masse [-]

10.1.9.24. CH₄-Übereinstimmungsfaktor des Fensters der CO₂-Masse [-], nur für Fremdzündungsmotoren

10.1.10. Durchschnittliche und integrierte Daten

10.1.10.1. Durchschnittliche THC-Konzentration [ppm] [nicht obligatorisch]

10.1.10.2. Durchschnittliche CO-Konzentration [ppm] [nicht obligatorisch]

10.1.10.3. Durchschnittliche NO_x-Konzentration [ppm] [nicht obligatorisch]

10.1.10.4. Durchschnittliche CO₂-Konzentration [ppm] [nicht obligatorisch]

10.1.10.5. Durchschnittliche CH₄-Konzentration [ppm] nur für Gasmotoren [nicht obligatorisch]

10.1.10.6. Durchschnittlicher Abgasdurchsatz [kg/h] [nicht obligatorisch]

10.1.10.7. Durchschnittliche Abgastemperatur [°C] [nicht obligatorisch]

10.1.10.8. THC-Emissionen [g]

10.1.10.9. CO-Emissionen [g]

10.1.10.10. NO_x-Emissionen [g]

10.1.10.11. CO₂-Emissionen [g]

10.1.10.12. CH₄-Emissionen [g] nur für Gasmotoren

10.1.11. Positive/negative Ergebnisse

10.1.11.1. Minimum, Maximum und das kumulative 90-Perzentil für:

10.1.11.2. THC-Übereinstimmungsfaktor des Arbeitsfensters [-]

10.1.11.3. CO-Übereinstimmungsfaktor des Arbeitsfensters [-]

10.1.11.4 NO_x-Übereinstimmungsfaktor des Arbeitsfensters [-]

10.1.11.5 CH₄-Übereinstimmungsfaktor des Arbeitsfensters [-], nur für Fremdzündungsmotoren

10.1.11.6. THC-Übereinstimmungsfaktor des Fensters der CO₂-Masse [-]

10.1.11.7. CO-Übereinstimmungsfaktor des Fensters der CO₂-Masse [-]

10.1.11.8. NO_x-Übereinstimmungsfaktor des Fensters der CO₂-Masse [-]

10.1.11.9. CH₄-Übereinstimmungsfaktor des Fensters der CO₂-Masse [-], nur für Fremdzündungsmotoren

10.1.11.10. Arbeitsfenster: Minimaler und maximaler Durchschnitt der Leistung des Fensters [%]

10.1.11.11. Fenster der CO₂-Masse: Minimale und maximale Dauer des Fensters [s]

10.1.11.12. Arbeitsfenster: Prozentsatz der gültigen Fenster

10.1.11.13. Fenster der CO₂-Masse: Prozentsatz der gültigen Fenster

10.1.12. Verifikationen der Prüfung

10.1.12.1. Ergebnisse des Nullpunkts, der Messbereichsgrenze und der Bewertung des THC-Analysators, vor und nach der Prüfung

10.1.12.2. Ergebnisse des Nullpunkts, der Messbereichsgrenze und der Bewertung des CO-Analysators, vor und nach der Prüfung

10.1.12.3. Ergebnisse des Nullpunkts, der Messbereichsgrenze und der Bewertung des NO_x-Analysators, vor und nach der Prüfung

10.1.12.4. Ergebnisse des Nullpunkts, der Messbereichsgrenze und der Bewertung des CO₂-Analysators, vor und nach der Prüfung

10.1.12.5 Prüfergebnisse zur Datenkonsistenz gemäß Anlage 1 Abschnitt 3.2 des vorliegenden Anhangs

10.1.12.5.1. Ergebnisse der in Anlage 1 Abschnitt 3.2.1 dieses Anhangs beschriebenen linearen Regression einschließlich der Steigung m der Regressionsgeraden, des Bestimmtheitsmaßes r 2 und des Y-Achsabschnitts b der Regressionsgeraden.

10.1.12.5.2. Ergebnis der Konsistenzprüfung der ECU-Drehmomentdaten gemäß Anlage 1 Abschnitt 3.2.2 dieses Anhangs.

10.1.12.5.3. Ergebnis der Konsistenzprüfung des bremsspezifischen Kraftstoffverbrauchs gemäß Anlage 1 Abschnitt 3.2.3 dieses Anhangs einschließlich des errechneten bremsspezifischen Kraftstoffverbrauchs sowie des Verhältnisses des errechneten bremsspezifischen Kraftstoffverbrauchs aus der Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) und des angegebenen bremsspezifischen Kraftstoffverbrauchs für die WHTC-Prüfung.

10.1.12.5.4. Ergebnis der Konsistenzprüfung des Wegstreckenzählers gemäß Anlage 1 Abschnitt 3.2.4 dieses Anhangs.

10.1.12.5.5. Ergebnis der Konsistenzprüfung des Umgebungsdrucks gemäß Anlage 1 Abschnitt 3.2.5 dieses Anhangs.

10.1.13. Sonstige Angaben (hier gegebenenfalls weitere Anlagen aufführen)

.

1. Einleitung¹⁷

Nachfolgend ist das Verfahren beschrieben, mit dem gasförmige Emissionen durch Messungen an Bord in Betrieb befindlicher Fahrzeuge mit transportablen Emissionsmesseinrichtungen (PEMS) ermittelt werden. Die zu messenden Schadstoffemissionen eines Motors enthalten die folgenden Bestandteile: bei Selbstzündungsmotoren Kohlenmonoxid, Gesamtkohlenwasserstoffe und Stickstoffoxide, bei Fremdzündungsmotoren Kohlenmonoxid, Nichtmethankohlenwasserstoffe, Methan und Stickstoffoxide. Ferner muss der Kohlendioxidgehalt gemessen werden, um die Berechnungsverfahren nach Abschnitt 4 zu ermöglichen.

Bei mit Erdgas betriebenen Motoren können der Hersteller, der technische Dienst oder die Genehmigungsbehörde wählen, ob anstelle der Methan- und Nichtmethankohlenwasserstoffemissionen nur die Gesamtkohlenwasserstoffemissionen (THC) gemessen werden sollen. In diesem Fall ist der Emissionsgrenzwert für die Gesamtkohlenwasserstoffemissionen der in Anhang I der Verordnung (EG) Nr. 595/2009 für Methanemissionen festgelegte. Für die Berechnung der Übereinstimmungsfaktoren gemäß den Abschnitten 4.2.3 und 4.3.2 dieser Anlage kommt nur der Emissionsgrenzwert für Methan zur Anwendung.

Bei Motoren, die mit anderen Gasen als Erdgas betrieben werden, können der Hersteller, der technische Dienst oder die Genehmigungsbehörde wählen, ob anstelle der Nichtmethankohlenwasserstoffemissionen die Gesamtkohlenwasserstoffemissionen (THC) gemessen werden sollen. In diesem Fall ist der Emissionsgrenzwert für die Gesamtkohlenwasserstoffemissionen derselbe, der in Anhang I der Verordnung (EG) Nr. 595/2009 für Nichtmethankohlenwasserstoffemissionen festgelegt ist. Für die Berechnung der Übereinstimmungsfaktoren gemäß den Abschnitten 4.2.3 und 4.3.2 dieser Anlage kommt der Nichtmethanemissionsgrenzwert zur Anwendung.

2. Prüfverfahren

2.1. Allgemeine Anforderungen

Die Prüfungen werden mit einer PEMS durchgeführt, die aus folgenden Bestandteilen besteht:

2.1.1. Gas-Analysatoren zur Messung der Konzentration der regulierten gasförmigen Schadstoffe in den Abgasen;

2.1.2. einem Abgasmassendurchsatzmesser, basierend auf dem Mittelungs-Pitot-Prinzip oder einem ähnlichen Prinzip;

2.1.3. einem globalen System zur Positionsbestimmung (GPS);

2.1.4. Sensoren zur Messung der Umgebungstemperatur und des Umgebungsdrucks;

2.1.5. einer Verbindung mit dem elektronischen Motorsteuergerät des Fahrzeugs (ECU);

2.2. Prüfkenndaten¹⁶

Die in Tabelle 1 angegebenen Parameter sind mit einer konstanten Frequenz von mindestens 1,0 Hz zu messen und aufzuzeichnen. Die originalen Rohdaten sind vom Hersteller aufzubewahren und der Genehmigungsbehörde und der Kommission auf Verlangen zur Verfügung zu stellen.

Tabelle 1: Prüfkenndaten

2.2.1. Format zur Datenübermittlung¹⁶

Die Emissionswerte und alle anderen maßgeblichen Parameter werden in einer Datei mit dem Format csv gemeldet und ausgetauscht. Die Werte der Parameter werden durch Kommata (ASCII-Code #h2C) voneinander getrennt. Zur Trennung von Dezimalstellen wird der Punkt (ASCII-Code #h2E) verwendet. Zeilen werden jeweils mit einem Wagenrücklauf (ASCII-Code #h0D) beendet. Trennzeichen für Tausenderstellen werden nicht verwendet.

2.3. Vorbereitung des Fahrzeugs

Die Vorbereitung des Fahrzeugs muss folgende Schritte beinhalten:

1. Die Prüfung des OBD-Systems: jegliche festgestellten Probleme müssen aufgezeichnet und der Genehmigungsbehörde mitgeteilt werden, sobald sie behoben wurden.
2. Den Austausch des Öls, des Kraftstoffes und ggf. des Reagens.

2.4. Anbringung der Messgeräte

2.4.1. Haupteinheit

Wenn möglich ist die PEMS an einem Ort anzubringen, an dem sie den folgenden Umstanden nur minimal ausgesetzt ist:

1. Schwankungen der Umgebungstemperatur;
2. Schwankungen des Umgebungsdrucks;
3. Elektromagnetische Strahlung;
4. Mechanische Erschütterung und Vibration;
5. Kohlenwasserstoffe in der Umgebung - falls ein FID-Analysator verwendet wird, der die Umgebungsluft als FID-Brennerluft nutzt.

Die Anbringung muss gemäß den Vorschriften des PEMS-Herstellers durchgeführt werden.

2.4.2. Abgasdurchsatzmesser

Der Abgasdurchsatzmesser muss am Auspuffrohr des Fahrzeugs angebracht werden. Die EFM-Sensoren müssen zwischen zwei geraden Rohrabschnitten angebracht werden, deren Lange mindestens zwei Mal die Lange des EFM- Durchmessers betragt (strömungsaufwärts und strömungsabwärts). Es wird empfohlen, den EFM hinter dem Abgasschalldampfer anzubringen, um die Auswirkungen der Abgaspulsationen auf die Messsignale zu begrenzen.

2.4.3. Global Positioning System (globales System zur Positionsbestimmung)

Die Antenne muss an der höchstmöglichen Stelle angebracht werden, ohne dabei Gefahr zu laufen, von Hindernissen beim Betrieb auf der Straße beeinträchtigt zu werden.

2.4.4. Verbindung mit dem ECU des Fahrzeugs

Ein Datenlogger wird verwendet, um die Motorkenndaten in Tabelle 1 aufzuzeichnen. Dieser Datenlogger kann den Datenbus des Steuergerätenetzes (Control Area Network - CAN) des Fahrzeugs nutzen, um Zugang zu den in Anhang 9B Anlage 5 Tabelle 1 der UNECE-Regelung Nr. 49 genannten ECU-Daten zu erhalten, die über das CAN gemäß Standardprotokollen wie SAE J1939, J1708 oder ISO 15765-4 übertragen werden. Er kann das Nettodrehmoment des Motors errechnen oder Einheitsumrechnungen vornehmen.

2.4.5. Probenahme von gasförmigen Emissionen

Die Abgasentnahmeleitung ist gemäß den Spezifikationen in Anlage 2 Abschnitt 2.3 zu beheizen und ordnungsgemäß an den Verbindungsstellen zu isolieren (Probenahmesonde und Rückseite der Haupteinheit), um kalte Stellen zu vermeiden, die zu einer Verunreinigung des Probenahmesystems durch kondensierte Kohlenwasserstoffe führen könnten.

Die Probenahmesonde muss im Auspuffrohr gemäß den Anforderungen in Anhang 4 Abschnitt 9.3.10 der UN/ECE-Regelung Nr. 49 angebracht werden.

Wird die Lange der Abgasentnahmeleitung geändert, müssen die Systemtransportzeiten überprüft und gegebenenfalls korrigiert werden.

2.5. Vor der Prüfung auszuführende Arbeiten

2.5.1. Starten und stabilisieren der PEMS-Instrumente

Die Haupteinheit ist nach den Angaben des Instrumente-Herstellers aufzuheizen und zu stabilisieren, bis der Druck, die Temperatur und der Durchsatz ihre Betriebssollwerte erreicht haben.

2.5.2. Reinigung des Probenahmesystems

Um die Verunreinigung des Systems zu vermeiden, müssen die Abgasentnahmeleitungen der PEMS-Instrumente bis zum Beginn der Probenahme gemäß den Angaben des Instrumente-Herstellers gespült werden.

2.5.3. Überprüfung und Kalibrierung der Analysatoren

Die Kalibrierung des Nullpunkts und der Messbereichsgrenze sowie die Prüfung der Linearität der Analysatoren sind unter Verwendung von Kalibriergasen durchzuführen, welche den Anforderungen in Anhang 4 Abschnitt 9.3.3 der UNECE-Regelung Nr. 49 entsprechen. In den drei Monaten vor der eigentlichen Prüfung muss eine Linearitätsprüfung durchgeführt werden.

2.5.4. Reinigung des EFM

Der EFM wird an den Druckaufnehmerverbindungen gemäß den Angaben des Instrumente-Herstellers gespült. Mit diesem Verfahren sollen Kondensation und Dieselpartikel von den Druckleitungen und den entsprechenden Anschlüssen für die Messung des Durchflussrohrdrucks entfernt werden.

2.6. Durchführung der Emissionsprüfung

2.6.1. Prüfbeginn¹⁶

Die Probenahme von Emissionen, die Messung der Abgas-Kenndaten und die Aufzeichnung der Motor- und Umgebungsdaten müssen vor dem Anlassen des Motors beginnen. Die Kühlmitteltemperatur darf zu Beginn der Prüfung nicht mehr als 303 K (30 °C) betragen. Beträgt die Umgebungstemperatur zu Beginn der Prüfung mehr als 303 K (30 °C), darf die Kühlmitteltemperatur die Umgebungstemperatur um nicht mehr als 2 °C übersteigen. Die Auswertung der Daten beginnt, wenn die Kühlmitteltemperatur zum ersten Mal 343 K (70 °C) erreicht hat oder nachdem sich die Kühlmitteltemperatur bei +/- 2 K über einen Zeitraum von 5 Minuten stabilisiert hat, je nachdem, welche Situation zuerst eintritt; die Auswertung der Daten muss allerdings spätestens 15 Minuten nach dem Motorstart beginnen.

2.6.2. Prüfung¹⁶

Die Probenahme von Emissionen, die Messung der Abgas-Kenndaten und die Aufzeichnung der Motor- und Umgebungsdaten müssen während des normalen Fahrbetriebs des Motors fortgesetzt werden. Der Motor kann abgestellt und neu gestartet werden, aber die Probenahme der Emissionen muss während der gesamten Prüfung fortgesetzt werden.

Regelmäßige Überprüfungen des Null-Wertes der PEMS-Gas-Analysatoren können alle zwei Stunden durchgeführt und die Ergebnisse können für eine Korrektur der Nullpunktdrift verwendet werden. Die während der Überprüfungen aufgezeichneten Daten sind zu kennzeichnen und nicht für die Emissionsberechnungen zu nutzen.

Bei einer Unterbrechung des GPS-Signals können die GPS-Daten während einer zusammenhängenden Dauer von weniger als 60 Sek. auf der Grundlage der Messungen der Fahrzeuggeschwindigkeit durch das ECU und einer Karte berechnet werden. Beträgt der kumulative Verlust des GPS-Signals mehr als 3 % der Gesamtdauer der Fahrt, so sollte die Fahrt für ungültig erklärt werden.

2.6.3. Ende der Prüffolge

Zum Ende der Prüfung muss den Probenahmesystemen genügend Zeit gegeben werden, damit deren Ansprechzeiten abgeschlossen werden können. Der Motor kann vor oder nach dem Ende der Probenahme abgeschaltet werden.

2.7. Überprüfung der Messungen

2.7.1. Überprüfung der Analysatoren

Die Überprüfung des Nullpunkts, der Messbereichsgrenze und der Linearität der Analysatoren sind gemäß Nummer 2.5.3 unter Verwendung von Kalibriergasen durchzuführen, welche den in Anhang 4 Absatz 9.3.3 der UNECE-Regelung Nr. 49 genannten Anforderungen entsprechen.

2.7.2. Nullpunktdrift

Der Nullpunktwert wird als mittleres Ansprechen (einschließlich Rauschen) auf ein Nullgas in einem Zeitabschnitt von mindestens 30 Sekunden definiert. Die Nullpunktdrift muss im untersten genutzten Messbereich weniger als 2 % des Skalenendwerts betragen.

2.7.3. Messbereichsdrift

Der Messbereichskalibrierausschlag wird als mittleres Ansprechen (einschließlich Rauschen) auf ein Messbereichskalibriergas in einem Zeitabschnitt von mindestens 30 Sekunden definiert. Die Messbereichsdrift muss im untersten genutzten Messbereich weniger als 2 % des Skalenendwerts betragen.

2.7.4. Driftüberprüfung

Dies gilt nur, wenn während der Prüfung keine Korrektur der Nullpunktdrift vorgenommen wurde.

So bald wie möglich, aber nicht später als 30 Minuten nach Abschluss der Prüfung, sind die verwendeten Bereiche der Gas-Analysatoren nullabzugleichen und zu kalibrieren, um ihre Drift im Vergleich zu den Ergebnissen vor der Prüfung zu überprüfen.

Für die Drift der Analysatoren gelten folgende Bestimmungen:

1. Wenn die Driftdifferenz zwischen den Messergebnissen vor und nach der Prüfung kleiner als 2 % ist, wie in den Abschnitten 2.7.2 und 2.7.3 beschrieben, können die gemessenen Konzentrationen ohne Korrektur verwendet werden oder gemäß Abschnitt 2.7.5 driftbereinigt werden;
2. Wenn die Driftdifferenz zwischen den Messergebnissen vor und nach der Prüfung gleich oder größer als 2 % ist, wie in den Abschnitten 2.7.2 und 2.7.3 beschrieben, müssen die Messungen verworfen werden oder die gemessenen Konzentrationen gemäß Abschnitt 2.7.5 driftbereinigt werden.

2.7.5. Driftkorrekturen

Falls Driftkorrekturen gemäß Nummer 2.7.4 vorgenommen werden, ist der korrigierte Konzentrationswert gemäß Anhang 4 Absatz 8.6.1 der UNECE-Regelung Nr. 49 zu berechnen.

Die Differenz zwischen nicht korrigierten und korrigierten bremsspezifischen Emissionswerten muss innerhalb von ± 6 % der nicht korrigierten bremsspezifischen Emissionswerte liegen. Ist die Drift größer als 6 %, so ist die Prüfung ungültig. Falls Driftkorrekturen vorgenommen werden, dürfen nur die driftkorrigierten Emissionsergebnisse für die Meldung von Emissionen verwendet werden.

3. Berechnung der Emissionen

Das Endergebnis ist nach ASTM E 29-06b in einem Schritt auf die in der jeweils geltenden Emissionsnorm angegebene Zahl von Dezimalstellen zuzüglich einer weiteren signifikanten Stelle zu runden. Zwischenwerte, aus denen die endgültigen bremsspezifischen Emissionen errechnet werden, dürfen nicht gerundet werden.

3.1. Zeitabgleich der Daten

Zur Verringerung der Verzerrungswirkung der Zeitverzögerung zwischen den einzelnen Signalen bei der Berechnung der Emissionsmasse sind die für die Emissionsberechnung relevanten Daten zeitlich zu korrigieren, wie in den Abschnitten 3.1.1 bis 3.1.4 beschrieben.

3.1.1. Daten der Gas-Analysatoren

Die Daten der Gas-Analysatoren sind ordnungsgemäß unter Verwendung des in Anhang 4 Absatz 9.3.5 der UNECE-Regelung Nr. 49 festgelegten Verfahrens zu korrigieren.

3.1.2. Daten der Gas-Analysatoren und des EFM

Die Daten der Gas-Analysatoren sind ordnungsgemäß unter Verwendung des in Abschnitt 3.1.4 beschriebenen Verfahrens mit den Daten des EFM abzugleichen.

3.1.3. PEMS- und Motordaten

Die Daten der PEMS (Gas-Analysatoren und EFM) sind ordnungsgemäß mit den Daten des ECU unter Verwendung des in Abschnitt 3.1.4 genannten Verfahrens abzugleichen.

3.1.4. Verfahren für einen verbesserten Zeitabgleich der PEMS-Daten

Die Prüfdaten in Tabelle 1 sind in drei verschiedene Kategorien unterteilt:

1: Gas-Analysatoren (Konzentrationen von THC, CO, CO₂, NO_x);

2: Abgasdurchsatzmesser (Abgasmassendurchsatz und Abgastemperatur);

3: Motor (Drehmoment, Drehzahl, Temperaturen, Kraftstoffmenge, Fahrzeuggeschwindigkeit vom ECU).

Der Zeitabgleich jeder Kategorie mit den anderen Kategorien wird geprüft, indem der höchste Korrelationskoeffizient zwischen zwei Kenndatenserien ermittelt wird. Alle Kenndaten in einer Kategorie müssen verschoben werden, um den Korrelationsfaktor zu maximieren. Die folgenden Kenndaten werden verwendet, um die Korrelationskoeffizienten zu berechnen:

Für den Zeitabgleich:

1. Kategorien 1 und 2 (Analysatoren und EFM-Daten) mit Kategorie 3 (Motordaten): die Fahrzeuggeschwindigkeit vom GPS und vom ECU.
2. Kategorie 1 mit Kategorie 2: die CO₂-Konzentration und die Abgasmasse;
3. Kategorie 2 mit Kategorie 3: die CO₂-Konzentration und der Kraftstoffdurchsatz des Motors.

3.2. Prüfungen der Datenkonsistenz

3.2.1. Daten der Analysatoren und des Abgasdurchsatzmessers (EFM)

Die Konsistenz der Daten (Abgasmassendurchsatz gemessen vom EFM und Gas-Konzentrationen) ist unter Verwendung einer Korrelation zwischen dem vom ECU gemessenen Kraftstoffdurchsatz und dem unter Verwendung der Formel in Anhang 4 Absatz 8.4.1.7 der UNECE-Regelung Nr. 49 errechneten Kraftstoffdurchsatz zu prüfen. Eine lineare Regression ist für die gemessenen und errechneten Werte der Kraftstoffmenge auszuführen. Es ist die Fehlerquadratmethode anzuwenden, wobei folgende Gleichung am besten geeignet ist:

y = mx + b

Dabei gilt:

• y ist der errechnete Kraftstoffdurchsatz [g/s]
• m ist die Steigung der Regressionsgeraden
• x ist der gemessene Kraftstoffdurchsatz [g/s]
• b der y-Achsabschnitt der Regressionsgeraden

Die Steigung (m) und der Bestimmungskoeffizient (r²) sind für jede einzelne Regressionsgerade zu berechnen. Es wird empfohlen, diese Analyse im Bereich von 15 Prozent des höchsten Werts bis zum höchsten Wert und bei einer Frequenz von größer oder gleich 1 Hz durchzuführen. Für die Gültigkeit der Prüfung müssen die folgenden zwei Kriterien bewertet werden:

Tabelle 2: Toleranzen

3.2.2. ECU-Drehmomentdaten

Die Konsistenz der ECU-Drehmomentdaten ist zu prüfen, indem die höchsten ECU-Drehmomentwerte bei verschiedenen Motordrehzahlen mit den entsprechenden Werten der offiziellen Volllast-Drehmomentkurve des Motors gemäß Anhang II Abschnitt 5 verglichen werden.

3.2.3. Bremsspezifischer Kraftstoffverbrauch

Der bremsspezifische Kraftstoffverbrauch ist zu prüfen, unter Verwendung:

1. des Kraftstoffverbrauchs, der aus den Emissionsdaten (Gas-Analysator-Konzentrationen und Daten des Abgasmassendurchsatzes) gemäß der in Anhang 4 Absatz 8.4.1.6 der UNECE-Regelung Nr. 49 angegebenen Formel errechnet wurde;
2. der mithilfe der ECU-Daten (Motordrehmoment und Motordrehzahl) errechneten Arbeit.

3.2.4. Wegstreckenzähler

Die vom Wegstreckenzähler des Fahrzeugs angegebene Distanz muss mit den GPS-Daten abgeglichen und überprüft werden.

3.2.5. Umgebungsdruck

Der Wert des Umgebungsdrucks muss mit der Höhenangabe des GPS abgeglichen werden.

3.3. Umrechnung vom trockenen in den feuchten Bezugszustand

Wird die Konzentration im trockenen Bezugszustand gemessen, so sind die Werte nach der Formel in Anhang 4 Absatz 8.1 der UNECE-Regelung Nr. 49 in Feuchtwerte umzurechnen.

3.4. Korrektur der NO_x-Konzentration unter Berücksichtigung von Temperatur und Feuchtigkeit

Die von der PEMS gemessenen NO_x-Konzentrationen sind nicht unter Berücksichtigung von Umgebungslufttemperatur und -feuchtigkeit zu korrigieren.

3.5. Berechnung der momentanen gasförmigen Emissionen

Die Emissionsmasse wird gemäß Anhang 4 Absatz 8.4.2.3 der UNECE-Regelung Nr. 49 bestimmt.

4. Bestimmung der Emissionen und Übereinstimmungsfaktoren

4.1. Prinzip des Mittelungsfensters¹⁶

Die Emissionen sind unter Verwendung einer Methode mit einem gleitenden Mittelungsfenster auf Grundlage der CO₂-Bezugsmasse oder der Bezugsarbeit zu integrieren. Das Prinzip der Berechnung lautet wie folgt: Die Emissionsmassen werden nicht für den gesamten Datensatz, sondern für die Teilmengen des gesamten Datensatzes berechnet, wobei die Länge dieser Teilmengen so bestimmt wird, dass sie der CO₂-Masse des Motors oder der während des instationären Bezugsfahrzyklus im Labor gemessenen Arbeit entspricht. Die Berechnungen des gleitenden Mittelwerts werden mit einem Zeitinkrement Δt durchgeführt, das der Dauer der Datenerfassungsperiode entspricht. Diese Teilmengen, die verwendet werden, um die Emissionsdaten zu mitteln, werden in den folgenden Abschnitten "Mittelungsfenster" genannt.

Für ungültig erklärte Daten sind nicht bei der Berechnung der Arbeit oder der CO₂-Masse und der Emissionen des Mittelungsfensters zu berücksichtigen.

Die folgenden Daten gelten als ungültige Daten:

1. Überprüfung der Nullpunktdrift der Instrumente,
2. die Daten, die nicht den Bedingungen entsprechen, die in Anhang II Abschnitte 4.2 und 4.3 festgelegt sind.

Die Emissionsmasse (mg/Fenster) wird gemäß Anhang 4 Absatz 8.4.2.3 der UNECE-Regelung Nr. 49 festgelegt.

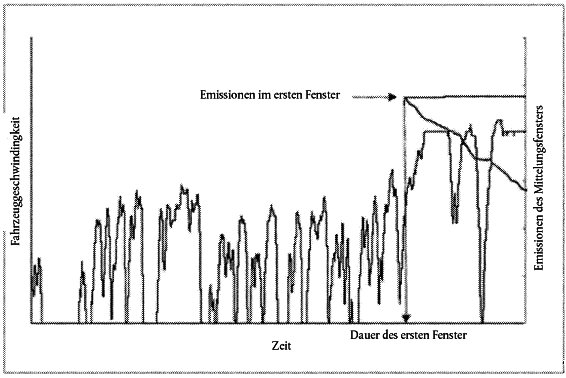

Abbildung 1 Fahrzeuggeschwindigkeit bezogen auf die Zeit und gemittelte Fahrzeugemissionen, beginnend vom ersten Mittelungsfenster, bezogen auf die Zeit

4.2. Methode, die auf der Zyklusarbeit basiert

Abbildung 2 Methode, die auf der Zyklusarbeit basiert

Die Dauer (t_2,i - t_1,i) des i-ten Mittelungsfensters wird festgelegt durch:

W(t_2,i) - W(t_1,i)³ W_ref

Dabei gilt:

• W(t_j,i) ist die Motorarbeit, die zwischen dem Start und der Zeit t_j,i in kWh gemessen wurde
• W_ref ist die Motorarbeit für den WHTC-Zyklus in kWh
• t_2,i muss so gewählt werden, dass:

W(t_2,i - Δ_t) - W(t_l,i) < Wref ≤ W(t_2,i) - W(t_1,i)

Dabei ist Δ_t die Datenerfassungsdauer, gleich 1 Sekunde oder weniger.

4.2.1. Berechnung der spezifischen Emissionen

Die spezifischen Emissionen e_gas (mg/kWh) sind für jedes Fenster und für jeden Schadstoff folgendermaßen zu berechnen:

Dabei gilt:

• m ist die Emissionsmasse des Bestandteils in mg/Fenster
• W(t_2,i) - W(t_1,i) ist die Motorarbeit wahrend des i-ten Mittelungsfensters in kWh

4.2.1.1. Berechnung der spezifischen Emissionen für einen angegebenen handelsüblichen Kraftstoff

Wurde eine Prüfung gemäß diesem Anhang mit einem handelsüblichen Kraftstoff, der in Anhang I Anlage 4 Teil 1 Abschnitt 3.2.2.2.1 angegeben ist, durchgeführt, so sind die spezifischen Emissionen e_gas (mg/kWh) für jedes Fenster und jeden Schadstoff durch Multiplikation der unkorrigierten spezifischen Emissionen mit dem nach Anhang I Abschnitt 1.1.2 Buchstabe a1 bestimmten Leistungskorrekturfaktor zu berechnen.

4.2.2. Auswahl der gültigen Fenster¹⁶

4.2.2.1 Vor den in Artikel 17a genannten Terminen gelten die Abschnitte 4.2.2.1.1 bis 4.2.2.1.4.

4.2.2.1.1. Die gültigen Fenster sind die Fenster, deren durchschnittliche Leistung die Leistungsschwelle von 20 Prozent der maximalen Motorleistung übersteigt. Der Prozentsatz an gültigen Fenstern muss gleich oder größer als 50 Prozent sein.

4.2.2.1.2. Wenn der Prozentsatz an gültigen Fenstern unter 50 Prozent liegt, so muss die Auswertung der Daten unter Verwendung von niedrigeren Leistungsschwellen wiederholt werden. Die Leistungsschwelle muss in Schritten von 1 Prozent reduziert werden, bis der Prozentsatz an gültigen Fenstern gleich oder größer als 50 Prozent ist.

4.2.2.1.3. Die niedrigere Leistungsschwelle darf keinesfalls unter 15 Prozent liegen.

4.2.2.1.4. Die Prüfung ist ungültig, wenn der Prozentsatz an gültigen Fenstern bei einer Leistungsschwelle von 15 Prozent unter 50 Prozent liegt.

4.2.2.2 Ab den in Artikel 17a genannten Terminen gelten die Abschnitte 4.2.2.2.1 und 4.2.2.2.2.

4.2.2.2.1. Die gültigen Fenster sind die Fenster, deren durchschnittliche Leistung die Leistungsschwelle von 10 Prozent der maximalen Motorleistung übersteigt.

4.2.2.2.2. Die Prüfung ist ungültig, wenn der Prozentsatz an gültigen Fenstern unter 50 Prozent liegt, oder wenn nach Anwendung der Regel des 90-Perzentilwerts im reinen Stadtfahrbetrieb keine gültigen Fenster in Bezug auf Stickstoffoxide (NOx) übrig sind.

4.2.3. Berechnung der Übereinstimmungsfaktoren

Die Übereinstimmungsfaktoren sind für jedes einzelne gültige Fenster und für jeden einzelnen Schadstoff folgendermaßen zu berechnen:

CF = e/L

Dabei gilt:

• e ist der bremsspezifische Emissionsbestandteil in mg/kWh
• L ist der geltende Grenzwert in mg/kWh

4.3. Methode, die auf der CO₂-Masse basiert

Abbildung 3 Methode, die auf der CO₂-Masse basiert

Die Dauer (t_2,i - t_1,i) des i-ten Mittelungsfensters wird festgelegt durch:

m_CO2 (t_2,i) - m_CO2 (t_1,i) ≥ m_CO2,ref

Dabei gilt:

• m_CO2(t_j,i)ist die CO₂-Masse, die zwischen dem Start der Prüfung und der Zeit t_j,i in kg gemessen wurde
• m_CO2,ref ist die für den WHTC-Zyklus ermittelte CO₂-Masse in kg
• t_2,i muss so gewählt werden, dass:

m_CO2(t_2,i - Δt) - m _CO2(t_1,i) < m_CO2,ref ≤ m_CO2(t_2,i) - m_CO2(t_1,i)

Dabei ist Δt die Datenerfassungsdauer, gleich 1 Sekunde oder weniger.

Die CO₂-Masse wird in den Fenstern berechnet, indem die momentanen, gemäß den Anforderungen in Abschnitt 3.5 errechneten Emissionen integriert werden.

4.3.1. Auswahl der gültigen Fenster¹⁶

4.3.1.1. Vor den in Artikel 17a genannten Terminen gelten die Abschnitte 4.3.1.1.1 bis 4.3.1.1.4.

4.3.1.1.1. Die gültigen Fenster sind Fenster, deren Dauer nicht die maximale Dauer überschreitet, die errechnet wird aus:

D_max = 3.600 · (W_ref / 0,2 · P_max)

Dabei gilt:

• D max ist die maximale Dauer des Fensters in s,
• P max ist die maximale Motorleistung in kW.

4.3.1.1.2. Wenn der Prozentsatz an gültigen Fenstern unter 50 Prozent liegt, so muss die Auswertung der Daten wiederholt werden, indem die Dauer der Fenster verlängert wird. Dazu ist der in Abschnitt 4.3.1 in der Formel enthaltene Wert 0,2 schrittweise um 0,01 zu verringern, bis der Prozentsatz an gültigen Fenstern größer oder gleich 50 Prozent ist.

4.3.1.1.3. Der verringerte Wert in der oben genannten Formel darf jedoch nicht niedriger als 0,15 sein.

4.3.1.1.4. Die Prüfung ist ungültig, wenn der Prozentsatz an gültigen Fenstern bei einer maximalen Dauer des Fensters nach der Berechnung gemäß den Abschnitten 4.3.1.1, 4.3.1.1.2 und 4.3.1.1.3 unter 50 Prozent liegt.

4.3.1.2. Ab den in Artikel 17a genannten Terminen gelten die Abschnitte 4.3.1.2.1 und 4.3.1.2.2.

4.3.1.2.1. Die gültigen Fenster sind Fenster, deren Dauer nicht die maximale Dauer überschreitet, die errechnet wird aus:

D_max = 3.600 · (W_ref / 0,1 · P_max)

Dabei gilt:

• D max ist die maximale Dauer des Fensters in s,
• P max ist die maximale Motorleistung in kW.

4.3.1.2.2. Die Prüfung ist ungültig, wenn der Prozentsatz an gültigen Fenstern unter 50 Prozent liegt.

4.3.2. Berechnung der Übereinstimmungsfaktoren

Die Übereinstimmungsfaktoren sind für jedes einzelne Fenster und für jeden einzelnen Schadstoff folgendermaßen zu berechnen:

Dabei gilt:

• m ist die Emissionsmasse des Bestandteils in mg/Fenster
• m_CO2(t_2,i) - m_CO2(t_1,i) ist die CO₂-Masse während des i-ten Mittelungsfensters in kg
• m_CO2,ref ist die für den WHTC-Zyklus ermittelte CO₂-Masse des Motors in kg
• m_L ist die Emissionsmasse des Bestandteils entsprechend dem geltenden Grenzwert im WHTC-Zyklus in mg.

.

1. Allgemeines

Die gasförmigen Emissionen sind gemäß dem in Anlage 1 festgelegten Verfahren zu messen. Nachfolgend sind die Merkmale der transportablen Messeinrichtungen beschrieben, die zur Durchführung solcher Prüfungen zu verwenden sind.

2. Messeinrichtungen

2.1. Allgemeine Vorschriften für Gas-Analysatoren

Die Vorschriften für PEMS-Gas-Analysatoren müssen den Anforderungen in Anhang 4B Abschnitt 9.3.1 der UN/ECE-Regelung Nr. 49 entsprechen.

2.2. Technologie der Gas-Analysatoren

Die Gase sind unter Verwendung der in Anhang 4 Absatz 9.3.2 der UNECE-Regelung Nr. 49 angegebenen Technologien zu analysieren.

Die Stickoxidanalysatoren können auch vom nichtdispersiven Ultraviolett-Typ (NDUV) sein.

2.3. Probenahme von gasförmigen Emissionen

Die Probenahmesonden müssen die in Anhang 4 Anlage 2 Absätze A.2.1.2 und A.2.1.3 der UNECE-Regelung Nr. 49 angegebenen Anforderungen erfüllen. Die Probenahmeleitung muss auf 190 °C (+/- 10 °C) aufgeheizt werden.

2.4. Sonstige Instrumente

Diese Messinstrumente müssen den in Tabelle 7 und Anhang 4 Absatz 9.3.1 der UNECE- Regelung Nr. 49 genannten Anforderungen entsprechen.

3. Hilfs- und Zusatzgeräte

3.1. Verbindung des Abgasdurchsatzmessers (EFM) mit dem Auspuffrohr¹⁶

Die Anbringung des EFM darf den Gegendruck weder um mehr als den vom Motorhersteller empfohlenen Wert erhöhen, noch die Länge des Auspuffrohrs um mehr als 2 m verlängern. Hinsichtlich aller Bestandteile der PEMS-Ausrüstung muss die Anbringung des EFM den lokal geltenden Straßensicherheitsvorschriften und Versicherungsvorschriften entsprechen.

3.2. Anbringungsort der PEMS und Befestigungsteile

Die PEMS ist gemäß Anlage 1 Abschnitt 2.4 anzubringen.

3.3. Stromzufuhr

Die PEMS muss unter Verwendung der in Anhang II Abschnitt 4.6.6 angegebenen Methode mit Strom versorgt werden.

.

1. Kalibrierung und Überprüfung der Einrichtung

1.1. Kalibriergase

Die PEMS-Gas-Analysatoren sind unter Verwendung von Gasen, die den in Anhang 4 Absatz 9.3.3 der UNECE-Regelung Nr. 49 genannten Anforderungen entsprechen, zu kalibrieren.

1.2. Dichtheitsprüfung

Die PEMS-Dichtheitsprüfung muss gemäß den in Anhang 4 Absatz 9.3.4 der UNECE-Regelung Nr. 49 genannten Anforderungen durchgeführt werden.

1.3. Überprüfung der Ansprechzeit des Analysesystems

Die Überprüfung der Ansprechzeit des PEMS-Analysesystems ist gemäß den Anforderungen in Anhang 4 Absatz 9.3.5 der UNECE-Regelung Nr. 49 durchzuführen.

.

1. Einleitung

Nachfolgend ist auf unspezifische Weise die Methode beschrieben, die verwendet wird, um die Übereinstimmung des ECU-Drehmomentsignals während der ISC-PEMS-Prüfungen zu überprüfen.

Das spezifische anwendbare Verfahren wird vorbehaltlich der Zustimmung durch die Genehmigungsbehörde dem Motorhersteller überlassen.

2. Die Methode des "höchsten Drehmoments"

2.1 Die Methode des "höchsten Drehmoments" besteht darin nachzuweisen, dass ein Punkt auf der Bezugskurve des maximalen Drehmoments als Funktion der Motordrehzahl während der Prüfung der Fahrzeuge erreicht wurde.

2.1.1. Wird für die Prüfung ein in Anhang I Anlage 4 Teil 1 Abschnitt 3.2.2.2.1 angegebener handelsüblicher Kraftstoff verwendet, so ist das Drehmomentsignal vom elektronischen Motorsteuergerät durch den Korrekturfaktor zu dividieren, bevor die Überprüfung mit der Bezugskurve des maximalen Drehmoments und diesem handelsüblichen Kraftstoff durchgeführt wird.

2.2 Wenn ein Punkt auf der Bezugskurve des maximalen Drehmoments als Funktion der Motordrehzahl während der ISC-PEMS-Emissionsprüfung nicht erreicht wurde, hat der Hersteller das Recht, die Last des Fahrzeugs und/oder gegebenenfalls die Prüfstrecke so zu ändern, dass er diesen Nachweis nach Abschluss der ISC-PEMS- Emissionsprüfung erbringen kann.

.

1. Einleitung

1.1 Nachfolgend ist das Prüfverfahren für die Überprüfung der Abgasemissionen beschrieben.

2. Allgemeine Anforderungen

2.1 Die allgemeinen Anforderungen für die Durchführung der Prüfungen und die Auswertung der Ergebnisse entsprechen denen in Anhang 4 der UNECE-Regelung Nr. 49 mit den in Anhang IX dieser Verordnung beschriebenen Ausnahmen.

2.2 Bei Zweistoffmotoren und -fahrzeugen gelten bei der Durchführung einer Emissionsprüfung die zusätzlichen Anforderungen und Ausnahmeregelungen gemäß Anlage 4 zu Anhang 15 der UNECE-Regelung Nr. 49.

2.3 Bei der Verdünnungsprüfung von Selbstzündungsmotoren können Analysesysteme verwendet werden, die den allgemeinen Anforderungen und Kalibrierungsverfahren der UNECE-Regelung Nr. 83 entsprechen. In diesem Fall finden die Bestimmungen in Absatz 9 und Anhang 4 Anlage 2 der UNECE-Regelung Nr. 49 keine Anwendung.

Es sind allerdings die Prüfverfahren in Anhang 4 Absatz 7 der UNECE-Regelung Nr. 49 und die Emissionsberechnungen, die in Anhang 4 Absatz 8 der UNECE-Regelung Nr. 49 angegeben sind, anzuwenden.

.

1. Nachfolgend ist das Verfahren zur Messung von Ammoniak (NH₃) beschrieben. Bei nichtlinearen Analysatoren ist die Verwendung von Linearisierungsschaltkreisen zulässig.

2. Zwei Messprinzipien sind für die NH₃-Messung spezifiziert und jedes Prinzip kann angewendet werden, sofern es die in Abschnitt 2.1 oder Abschnitt 2.2 angegebenen Kriterien erfüllt. Gastrockner sind für die NH₃-Messung nicht zulässig.

2.1. Diodenlaserspektrometer (LDS)

2.1.1. Messprinzip

Das LDS verwendet das Prinzip der Einlinienspektroskopie. Die NH₃-Absorptionslinie wird im nahen infraroten Spektralbereich gewählt und durch einen einmodigen Diodenlaser gescannt.

2.1.2. Anbringung

Der Analysator ist entweder direkt am Auspuffrohr (in situ) anzubringen oder in einem Analysenschrank, der die extraktive Probenahme gemäß den Vorschriften des Instrumente-Herstellers nutzt. Bei der Anbringung in einem Analysenschrank, muss der Probenweg (Probenahmeleitung, Vorfilter und Ventile) aus rostfreiem Stahl oder Polytetrafluorethylen (PTFE) bestehen und auf 463 ± 10 K (190 ± 10 °C) aufgeheizt werden, um NH₃-Verluste und Probenahmefehler zu minimieren. Des Weiteren muss die Probenahmeleitung so kurz wie möglich sein.

Beeinträchtigungen durch Abgastemperatur und -druck, Umgebung der Anbringung und Vibrationen auf die Messung sind zu minimieren; oder es müssen Kompensationstechniken angewendet werden.

Gegebenenfalls darf partikelfreie Luft, die im Zusammenhang mit der in-situ-Messung zum Schutz des Instruments verwendet wird, nicht die Konzentration jeglicher Abgasbestandteile, die nach dem Gerat gemessen werden, beeinträchtigen; ansonsten muss die Probenahme anderer Abgasbestandteile vor dem Gerat stattfinden.

2.1.3. Kreuzinterferenz

Die spektrale Auflösung des Lasers muss innerhalb von 0,5 cm^-1 liegen, um die Kreuzinterferenz von anderen in den Abgasen vorhandenen Gasen zu minimieren.

2.2. FTIR-Analysator (FTIR - Fourier Transform Infrarot)

2.2.1. Messprinzip

Das FTIR verwendet das Prinzip der Infrarotspektroskopie im breiten Wellenbereich. Er ermöglicht die simultane Messung von Abgasbestandteilen, deren genormte Spektren in dem Instrument verfügbar sind. Das Absorptionsspektrum (Intensität/Wellenlange) wird aus dem gemessenen Interferogramm (Intensität/Zeit) mittels der Fourier-Transform-Methode errechnet.

2.2.2. Anbringung und Probenahme

Das FTIR ist entsprechend den Anweisungen des Instrumente-Herstellers anzubringen. Für die Bewertung ist die NH₃-Wellenlange auszuwählen. Der Probenweg (Probenahmeleitung, Vorfilter und Ventile) muss aus rostfreiem Stahl oder Polytetrafluorethylen (PTFE) bestehen und auf 463 ± 10 K (190 ± 10 °C) aufgeheizt werden, um NH₃-Verluste und Probenahmefehler zu minimieren. Des Weiteren muss die Probenahmeleitung so kurz wie möglich sein.

2.2.3. Kreuzinterferenz

Die spektrale Auflösung der NH₃-Wellenlange muss innerhalb von 0,5 cm^-1 liegen, um die Kreuzinterferenz von anderen in den Abgasen vorhandenen Gasen zu minimieren.

3. Verfahren und Auswertung der Emissionsprüfung

3.1. Überprüfung der Analysatoren

Vor der Emissionsprüfung müssen die Arbeitsbereiche der Analysatoren eingestellt werden. Es sind Emissionsanalysatoren mit automatischer oder manueller Bereichsumschaltung zulässig. Wahrend eines Prüfzyklus darf der Bereich der Emissionsanalysatoren nicht umgeschaltet werden.

Die Nullgas- und Kalibriergas-Antwort muss festgestellt werden, wenn die Vorschriften von Abschnitt 3.4.2 nicht für das Instrument gelten. Für die Kalibriergas-Antwort muss ein NH₃-Gas verwendet werden, das den Spezifikationen in Abschnitt 4.2.7 entspricht. Die Verwendung von Referenzzellen, die NH₃-Kalibriergase enthalten, ist zulässig.

3.2. Erfassung emissionsrelevanter Daten

Mit Beginn der Prüffolge ist gleichzeitig die NH₃-Datenerfassung zu starten. Die NH₃-Konzentration ist kontinuierlich zu messen und mit mindestens 1 Hz in einem Computersystem zu speichern.

3.3. Arbeiten im Anschluss an die Prüfung

Nach Abschluss der Prüfung ist die Probenahme fortzusetzen, bis die Systemansprechzeiten abgelaufen sind. Die Bestimmung der Drift der Analysatoren gemäß Abschnitt 3.4.1 ist nur dann erforderlich, wenn die Informationen in Abschnitt 3.4.2 nicht verfügbar sind.

3.4. Analysator-Drift

3.4.1 So bald wie möglich, aber nicht später als 30 Minuten, nachdem der Prüfzyklus abgeschlossen wurde, oder während der Abstellphase, sind die Nullgas- und Kalibriergas-Antworten des Analysators zu bestimmen. Die Driftdifferenz zwischen den Messergebnissen vor und nach der Prüfung muss unter 2 Prozent vom Skalenendwert liegen.

3.4.2. Die Bestimmung der Analysator-Drift ist in den folgenden Situationen nicht erforderlich:

1. Wenn die vom Instrumente-Hersteller in den Abschnitten 4.2.3 und 4.2.4 angegebene Nullpunktdrift und Messbereichsdrift den Anforderungen in Abschnitt 3.4.1 entspricht;
2. wenn das Zeitintervall der vom Instrumente-Hersteller in den Abschnitten 4.2.3 und 4.2.4 angegebenen Nullpunktdrift und Messbereichsdrift die Dauer der Prüfung überschreitet.

3.5. Auswertung der Messergebnisse

Die mittleren NH₃-Konzentrationen (ppm/Prüfung) sind durch Integrieren der momentanen Werte über den gesamten Zyklus zu bestimmen. Hierfür ist folgende Formel zu verwenden:

Dabei ist:

c_NH3,i die momentane NH₃-Konzentration in den Abgasen in ppm

n die Zahl der Messungen

Beim WHTC-Zyklus wird das Endergebnis nach folgender Formel errechnet:

c_NH3 = (0,14 ×c_NH3,cold) + (0,86 ×c_NH3,hot)

Dabei ist:

c_NH3,cold die mittlere NH₃-Konzentration der Prüfung mit Kaltstart in ppm

c_NH3,hot die mittlere NH₃-Konzentration der Prüfung mit Warmstart in ppm

4. Spezifikationen der Analysatoren und Überprüfung

4.1. Linearitätsanforderungen

Der Analysator muss den in Anhang 4B Tabelle 7 der UN/ECE-Regelung Nr. 49 angegebenen Linearitätsanforderungen entsprechen. Die Überprüfung der Linearität gemäß Anhang 4B Abschnitt 9.2.1 der UN/ECE-Regelung Nr. 49 muss mindestens alle 12 Monate oder wenn eine Reparatur oder Veränderung des Systems vorgenommen wird, wodurch die Kalibrierung beeinflusst werden könnte, durchgeführt werden. Mit vorheriger Zustimmung der Typgenehmigungsbehörde sind weniger als 10 Referenzpunkte zulässig, wenn eine gleiche Genauigkeit nachgewiesen werden kann.

Für die Überprüfung der Linearität muss ein NH₃-Gas verwendet werden, das den Spezifikationen in Abschnitt 4.2.7 entspricht. Die Verwendung von Referenzzellen, die NH₃-Kalibriergase enthalten, ist zulässig.

Instrumente, deren Signale für Kompensierungsalgorithmen verwendet werden, müssen den Linearitätsanforderungen entsprechen, die in Anhang 4B Tabelle 7 der UN/ECE-Regelung Nr. 49 angegeben sind. Die Überprüfung der Linearität ist in den Abständen zu prüfen, die in hausinternen Verfahren, vom Hersteller oder in Normen der ISO 9000-Reihe festgelegt sind.

4.2. Spezifikationen der Analysatoren

Messbereich und Ansprechzeit der Analysegeräte müssen Genauigkeitsanforderungen für die Messung der NH₃-Konzentrationen im stationären und instationären Betrieb entsprechen.

4.2.1. Minimale Nachweisgrenze

Der Analysator muss unter allen Prüfbedingungen eine minimale Nachweisgrenze von < 2 ppm haben.

4.2.2. Messgenauigkeit

Die Messgenauigkeit ist die Abweichung des abgelesenen Messwertes vom Bezugswert; diese darf ± 3 % vom Ablesewert oder ± 2 ppm nicht überschreiten; es gilt der jeweils größere Wert.

4.2.3. Nullpunktdrift

Die Drift des Ansprechens auf das Nullgas und das entsprechende Zeitintervall müssen vom Hersteller des Messinstruments spezifiziert werden.

4.2.4. Messbereichsdrift

Die Drift des Ansprechens auf das Kalibriergas und das entsprechende Zeitintervall müssen vom Hersteller des Messinstruments spezifiziert werden.

4.2.5. Systemansprechzeit

Die Systemansprechzeit darf höchstens 20 s betragen.

4.2.6. Anstiegzeit

Die Anstiegzeit des Analysegeräts darf höchstens 5 s betragen.

4.2.7. NH₃-Kalibriergase

Das Gasgemisch mit folgender chemischer Zusammensetzung muss verfügbar sein.

NH₃ und gereinigter Stickstoff

Die tatsächliche Konzentration des Kalibriergases darf um höchstens ± 3 % vom Nennwert abweichen. Die NH₃-Konzentration ist als Volumenanteil auszudrücken (Volumenprozent oder ppm als Volumenanteil).

Das vom Hersteller angegebene Verfallsdatum der Kalibriergase ist aufzuzeichnen.

5. Andere Systeme

Andere Systeme oder Analysatoren können von der Genehmigungsbehörde zugelassen werden, wenn mit ihnen erwiesenermaßen gleichwertige Ergebnisse gemäß Anhang 4B Abschnitt 5.1.1 der UN/ECE-Regelung Nr. 49 erzielt werden.

"Ergebnisse" bezieht sich auf die NH₃-Konzentrationen eines durchschnittlichen Zyklus.
