Tabelle 91: Mindestdicked_M in mm der Ausmauerung von Stahlträgern mit Putzbekleidung der Untergurte¹)

Zeile	Mauerwerk nach DIN 1053 Teil 1 oder Plattenbekleidung nach DIN 4103 Teil 2 aus	MindestdickedM2)3) der Ausmauerung für die Feuerwiderstandsklasse-Benennung
		F 30-A	F 60-A	F 90-A	F 120-A	F 180-A
1	Porenbeton-Blocksteinen oder Bauplatten nach DIN 4165 und DIN 4166 oder Hohlblock- oder Vollsteinen bzw. Wandbauplatten aus Leichtbeton nach DIN 18151, DIN 18152, DIN 18153 und DIN 18162	50	50	50	50	75
2	Mauerziegeln nach DIN 105 Teil 1 oder Kalksandsteinen nach DIN 106 Teil 1	50	50	50	70	115
3	Wandbauplatten aus Gips nach DIN 18163	60	60	60	60	60

Tabelle 92: Mindestbekleidungsdicked in mm von Stahlträgern mitU/A ≤ 300 mm^-1 mit einer Bekleidung aus Gipskarton-Feuerschutzplatten (GKF) nach DIN 18180 mit geschlossener Fläche

	Feuerwiderstandsklasse-Benennung
	F 30-A	F 60-A	F 90-A	F 120-A
	12,5	12,5 + 9,5	2 x 15	2 x 15 + 9,51)

¹) Die raumseitige, 9,5 mm dicke Bekleidungsschale darf auch aus Gipskarton-Bauplatten (GKB) nach DIN 18180 bestehen.

6.3 Feuerwiderstandsklassen bekleideter Stahlstützen einschließlich Konsolen

6.3.1 Anwendungsbereich, Brandbeanspruchung

6.3.1.1 Die Angaben von Abschnitt 6.3 gelten für bekleidete Stahlstützen nach DIN 18800 Teil 1 und Teil 2 mit ≤ 4seitiger Brandbeanspruchung.

6.3.1.2 Die Angaben gelten auch für Stahlstützen mit Konsolen, sofern die Konsolen unter Berücksichtigung desU/A-Wertes entsprechend ummantelt sind.

6.3.1.3 Druckstäbe in Fachwerkträgern sind nach den Angaben von Abschnitt 6.2 zu bemessen.

6.3.2 Randbedingungen

6.3.2.1 Alle Bekleidungen müssen von Oberkante Fußboden - bei Fußböden, die ganz oder teilweise aus Baustoffen der Klasse B bestehen, von Oberkante Rohdecke - auf ganzer Stützenlänge bis Unterkante Rohdecke angeordnet werden. Diese Forderung ist auch dann zu erfüllen, wenn eine Unterdecke mit bestimmter Feuerwiderstandsdauer angeordnet wird - das heißt, die Stützen sind auch im Zwischendeckbereich entsprechend der geforderten Feuerwiderstandsklasse zu bekleiden.

6.3.2.2 Stahlstützen mit geschlossenem Querschnitt mit Beton- oder Mörtelfüllung müssen im Abstand von höchstens 5 m sowie am Kopf und Fuß der Stütze jeweils mindestens zwei Löcher besitzen, die nicht beide auf einer Querschnittsseite liegen dürfen.

Der Öffnungsquerschnitt muss je Lochpaar ≥ 6 cm² betragen. Mit Beton oder Mörtel verstopfte Löcher müssen vor dem Bekleiden der Stützen wieder vollständig geöffnet werden. Die Bekleidung der Stützen muss an allen Lochstellen gleich große Öffnungen aufweisen.

6.3.2.3 Stahlstützen mit offenem Querschnitt, bei denen die Flächen zwischen den Flanschen vollständig mit Mörtel, Beton oder Mauerwerk ausgefüllt sind, dürfen zusätzlich zur brandschutztechnisch notwendigen Ummantelung beliebig bekleidet werden. Stahlstützen mit offenem Querschnitt, bei denen die Flächen zwischen den Flanschen nicht vollständig mit Mörtel, Beton oder Mauerwerk ausgefüllt sind, dürfen nicht mit zusätzlichen Blechbekleidungen versehen werden.

6.3.3 Bekleidungen aus Beton, Mauerwerk oder Platten

6.3.3.1 Bekleidungen aus Beton müssen konstruktiv bewehrt sein und die in Tabelle 93 angegebenen Mindestdicken besitzen. Die Betonbekleidung darf unmittelbar am Stahl anliegen.

Sofern vorgefertigte Bekleidungsteile verwendet werden, ist die Eignung von Fugen, Anschlüssen und Verbindungsmitteln durch Prüfungen nach DIN 4102 Teil 2 nachzuweisen.

6.3.3.2 Bekleidungen aus Mauerwerk oder Platten müssen im Verband errichtet werden und die in Tabelle 93 angegebenen Mindestdicken besitzen. Lochungen von Steinen dürfen nicht senkrecht zur Stützenlängsachse verlaufen. Die Bekleidung darf unmittelbar am Stahl anliegen.

Die Bekleidungen sind durch eingelegte Stahlbügel mit einem Durchmesser ≥ 5 mm mindestens in Abständen von 250 mm in der Bekleidungsmitte zu bewehren. Diese Bewehrung ist nicht notwendig, wenn die Stützen in ganzer Höhe in Wände nach den Abschnitten 4.5 bis 4.8 eingebaut werden und die an den Stützen vorbeigeführten Wandteile mit der in Tabelle 93 angegebenen Mindestdicke durch Verband mit den angrenzenden Wandteilen verbunden sind; die Bewehrung ist außerdem nicht bei Verwendung von Wandbauplatten aus Gips nach DIN 18163 notwendig.

6.3.4 Putzbekleidungen

6.3.4.1 Putzbekleidungen von Stützen müssen die in Tabelle 94 angegebenen Mindestputzdicken besitzen.

6.3.4.2 Die Anordnung und Befestigung der Putzträger aus Baustoffen der Baustoffklasse A, der Kantenschutzschienen und des nahe der Bekleidungsoberfläche liegenden Drahtgewebes müssen den Angaben der Schema-Skizzen von Tabelle 94 entsprechen. Putzträger und Drahtgewebe sind durch Verrödeln sorgfältig zu befestigen; Längs- und Querstöße sind zu verknüpfen und versetzt anzuordnen.

6.3.5 Gipskartonplattenbekleidungen

6.3.5.1 Gipskartonplattenbekleidungen müssen die in Tabelle 95 angegebenen Mindestdicken besitzen.

6.3.5.2 Die Gipskarton-Bauplatten sind auf einer Unterkonstruktion aus Stahlblechschienen mit einem Abstand ≤ 400 mm anzuordnen. Alle Fugen sind zu versetzen. Jede Bekleidungslage ist für sich an der Unterkonstruktion zu befestigen und zu verspachteln. Im Übrigen gilt für die Befestigung und Verspachtelung der Fugen DIN 18181.

6.3.5.3 Alternativ zur Anordnung nach Abschnitt 6.3.5.2 dürfen die Gipskarton-Bauplatten auch unmittelbar an den Stützen angesetzt werden. In derartigen Fällen ist jede Bekleidungslage durch Stahlbänder oder Rödeldrähte im Abstand ≤ 400 mm zu halten. Bei mehrlagigen Bekleidungen darf diese Halterung bei der raumseitigen Bekleidungslage durch eine Befestigung nach DIN 18181 ersetzt werden. Alle Fugen sind zu versetzen und zu verspachteln. Die Stahlbänder und Rödeldrähte sind ebenfalls zu verspachteln.

6.3.5.4 Zum Schutz der Ecken sind stets Eckschutzschienen anzubringen und einzuspachteln.

Tabelle 93: Mindestbekleidungsdicked in mm von Stahlstützen mitU/A ≤ 300 m^-1 mit einer Bekleidung aus Beton, Mauerwerk oder Platten
Die ()-Werte gelten für Stützen aus Hohlprofilen, die vollständig ausbetoniert sind, sowie für Stützen mit offenen Profilen, bei denen die Flächen zwischen den Flanschen vollständig ausbetoniert, vermörtelt oder ausgemauert sind.

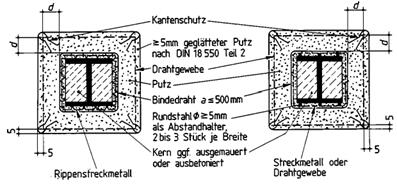

Tabelle 94: Mindestdicken von Putzen bekleideter Stahlstützen

U/A nach Abschnitt 6.1.2	Mindestputzdicke2)d in mm über Putzträger (Rippenstreckmetall, Streckmetall oder Drahtgewebe) nach nebenstehender Schema-Skizze bei Verwendung von Putz1) aus
	Mörtelgruppe P II oder P IVc nach DIN 18550 Teil 2					Mörtelgruppe :P IVa oder P IVb nach DIN 18550 Teil 2					Vermiculite- oder Perlite- Mörtel nach Abschnitt 3.1.6.52)
m-1	F 30	F 60	F 90	F 120	F 180	F 30	F 60	F 90	F 120	F 180	F 30	F 60	F 90	F 120	F 180
< 90	15	25	45	45	65	10	10	35	35	45	10	10	35	35	45
90 bis 119	15	25	45	55	65	10	20	35	45	60	10	20	35	45	55
120 bis 179	15	25	45	55	65	10	20	45	45	60	10	20	35	45	55
180 bis 300	15	25	55	55	65	10	20	45	60	60	10	20	45	45	55

Tabelle 95: Mindestbekleidungsdicked in mm von Stahlstützen mitU/A ≤ 300 mm^-1 mit einer Bekleidung aus Gipskarton-Feuerschutzplatten (GKF) nach DIN 18180 mit geschlossener Fläche

Konstruktionsmerkmale	Feuerwiderstandsklasse-Benennung
	F 30-A	F 60-A	F 90-A	F 120-A	F 180-A
	12,51)	12,5 + 9,5	3 x 15	4 x 15	5 x 15

¹) Ersetzbar durch ≥ 18 mm dicke Gipskarton-Bauplatten (GKB) nach DIN 18180.

6.4 Feuerwiderstandsklassen von Stahlzuggliedern

6.4.1 Die Feuerwiderstandsklassen von Stahlzuggliedern einschließlich ihrer Anschlüsse sind auf der Grundlage von Prüfungen nach DIN 4102 Teil 2 zu ermitteln.

6.4.2 Für die Erzielung einer bestimmten Feuerwiderstandsklasse müssen Stahlzugglieder eine Bekleidung und gegebenenfalls bestimmte Querschnittsabmessungen besitzen. Einer Klassifizierung liegt im Allgemeinen der Bruchzustand (T → critT mitε > 10^o/_oo) zugrunde. Sofern die Dehnung begrenzt werden soll, müssen die ermittelten Mindestwerte vergrößert werden. ⁹)

6.4.3 Die Feuerwiderstandsklassen von Stahlzugstäben in Fachwerkträgern sind nach den Angaben von Abschnitt 6.2 zu bestimmen.

6.5 Feuerwiderstandsklassen von Stahlträger- und Stahlbetondecken mit Unterdecken ⁹)

6.5.1 Anwendungsbereich, Brandbeanspruchung

6.5.1.1 Die Angaben von Abschnitt 6.5 gelten für von unten (Unterseite der Unterdecke) oder von oben (Oberseite der tragenden Decke) beanspruchte Stahlträgerdecken mit Unterdecken sowie für gleichzustellende Dächer mit nachfolgend beschriebenen Merkmalen.

Die Stahlträger nach DIN 18800 Teil 1 liegen im Zwischendeckenbereich zwischen Unterdecke und Abdeckung; sie bilden mit der Abdeckung die tragende Decke und dürfen aus Vollwandträgern, Fachwerkträgern oder auch Gitterträgern bestehen, sofern die Träger und Fachwerk- oder Gitterstäbe nach Abschnitt 6.1.3 einenU/A-Werts ≤ 300 m^-1 besitzen.

Die Unterdecke nach DIN 18168 Teil 1 schützt die Stahlträger vor raumseitiger Brandbeanspruchung von unten - das heißt vor Brandbeanspruchung von der Unterdeckenseite. Die Unterdecke selbst kann so ausgebildet sein, dass sie allein bei Brandbeanspruchung von unten einer Feuerwiderstandsklasse angehört - siehe Abschnitt 6.5.7.

Die Abdeckung nach DIN 1045, DIN 4028 oder DIN 4223 ist mindestens 5 cm dick und schützt die Stahlträger vor Brandbeanspruchung von oben. Die Abdeckung beeinflusst das Brandverhalten der Unterdecke. Es wird unterschieden in:

1. Abdeckung aus Leichtbeton (Bauart I) und
2. Abdeckung aus Normalbeton (Bauart II).

Entsprechend dem Prüfverfahren nach DIN 4102 Teil 2 gelten die Feuerwiderstandsklassen von Stahlträgerdecken mit Unterdecken mit einer Abdeckung aus Leichtbeton auch für Stahlbeton- und Spannbetondecken bzw. -dächer mit Zwischenbauteilen aus Leichtbeton oder Ziegeln nach

• DIN 4028 und DIN 4223 (siehe Abschnitt 3.5),
• DIN 4159 (siehe Abschnitte 3.9 und 3.10) und
• DIN 4158 und DIN 4160 (siehe Abschnitt 3.10) und
• DIN 278 (siehe Abschnitt 3.11),

jeweils mit einer Unterdecke der beschriebenen Art.

Entsprechend dem Prüfverfahren gelten die Feuerwiderstandsklassen von Stahlträgerdecken mit Unterdecken mit einer Abdeckung aus Normalbeton auch für Stahlbeton- und Spannbetondecken bzw. -dächer aus Normalbeton mit und ohne Zwischenbauteilen aus Normalbeton (Bauart III), jeweils mit einer Unterdecke der beschriebenen Art. Wegen des günstigeren Brandverhaltens von Stahlbetondecken gegenüber Stahlträgerdecken kann die Bemessung der Unterdecke in bestimmten Fällen jedoch mit geringeren Abmessungen erfolgen - siehe Abschnitte 6.5.2 bis 6.5.6.

Für die Bemessung der Abdeckungen bzw. tragenden Decken gelten die Abschnitte 3.4 bis 3.11.

Für die Bemessung der Unterdecke gelten die Abschnitte 6.5.2 bis 6.5.7.

6.5.1.2 Die Angaben von Abschnitt 6.5 gelten nicht für eine Brandbeanspruchung des Zwischendeckenbereichs, sie gelten deshalb auch nicht für eine Klassifizierung der Unterdecken bei Brandbeanspruchung von oben.

Die Angaben setzen daher voraus, dass sich im Zwischendeckenbereich zwischen Rohdecke und Unterdecke mit Ausnahme der Teile, die zur Unterdeckenkonstruktion gehören, keine brennbaren Bestandteile befinden.

Als unbedenklich gelten außerdem Kabelisolierungen oder Baustoffe, sofern die dadurch entstehende Brandlast möglichst gleichmäßig verteilt und ≤ 7 kWh/m² ist. ²) ¹⁰) Sofern Kabelbündel, Rohrisolierungen, Leitungen, Dämmschichten usw. aus Bestandteilen der Baustoffklasse B mit einer Brandlast > 7 kWh/m² vorhanden sind oder sofern die Unterdecke bei Brandbeanspruchung von oben einer Feuerwiderstandsklasse angehören soll, ist die Eignung der Unterdecken durch Prüfungen nach DIN 4102 Teil 2/09.77, Abschnitte 4.1, 6.2.2.5 und 7.2.1, nachzuweisen.

6.5.1.3 Die Angaben von Abschnitt 6.5 gelten nur für unbelastete Unterdecken - das heißt, abgesehen vom Eigengewicht dürfen die nachfolgend beschriebenen Unterdecken, auch im Brandfall, nicht belastet werden.

Im Zwischendeckenbereich verlegte Leitungen - z.B. Kabel und Rohre -, sonstige Installationen usw. müssen an der tragenden Decke (Rohdecke) mit Baustoffen der Baustoffklasse a daher so befestigt werden, dass die beschriebenen Unterdecken im Klassifizierungszeitraum nicht belastet werden.

6.5.1.4 Die Angaben von Abschnitt 6.5 gelten nur für Unterdecken ohne Einbauten. Einbauten, wie z.B. Einbauleuchten, klimatechnische Geräte oder andere Bauteile, die in der Unterdecke angeordnet sind und diese aufteilen oder unterbrechen, heben die brandschutztechnische Wirkung der Unterdecken auf.

6.5.1.5 Durch die klassifizierten Decken dürfen einzelne elektrische Leitungen durchgeführt werden, wenn der verbleibende Lochquerschnitt mit Gips oder ähnlichem oder im Fall der Rohdecke mit Beton nach DIN 1045 vollständig verschlossen wird.

Anmerkung: Für die Durchführung von gebündelten elektrischen Leitungen sind Abschottungen erforderlich, deren Feuerwiderstandsklasse durch Prüfungen nach DIN 4102 Teil 9 nachzuweisen ist; es sind weitere Eignungsnachweise, z.B. im Rahmen der Erteilung einer allgemeinen bauaufsichtlichen Zulassung, erforderlich.

6.5.1.6 Die Klassifizierung der Rohdecken mit Unterdecken (Bauarten I bis III) geht nicht verloren, wenn durch die Unterdecken Abhänger - z.B. für Lampen - durchgeführt werden und der Durchführungsquerschnitt für den Abhänger an der Unterdecke nicht wesentlich größer als der Abhängequerschnitt ist.

Erlaubt ist auch die Durchführung von Rohren für Sprinkler.

Bei Unterdecken, die bei Brandbeanspruchung von unten allein einer Feuerwiderstandsklasse angehören (siehe Abschnitt 6.5.7), ist die Durchführung von Abhängern nur erlaubt, wenn ausreichende Maßnahmen gegen eine Überschreitung der maximal zulässigen Temperaturerhöhung auf der dem Feuer abgekehrten Seite getroffen werden. Die Feuerwiderstandsklasse ist in diesen Fällen durch Prüfungen nach DIN 4102 Teil 2 nachzuweisen.

6.5.1.7 Die Angaben von Abschnitt 6.5 gelten nur für geschlossene, an Massivwände angrenzende Unterdecken, deren Anschlüsse dicht ausgeführt werden.

Sofern die Unterdecken an leichte Trennwände angrenzen oder sofern leichte Trennwände von unten oder oben - das heißt raumseitig oder vom Zwischendeckenbereich - angeschlossen werden sollen, ist die Eignung der Unterdecken und Anschlüsse durch Prüfungen nach DIN 4102 Teil 2/09.77, Abschnitte 4.1, 6.2.2.3, 7.1 und 7.2, nachzuweisen.

6.5.1.8 Die Klassifizierungen gelten nur für nicht zusätzlich bekleidete Unterdecken. Zusätzliche Bekleidungen der Unterdecken - insbesondere Blechbekleidungen - können die brandschutztechnische Wirkung der Unterdecken aufheben.

6.5.1.9 Die Klassifizierungen werden durch übliche Anstriche oder Beschichtungen sowie Dampfsperren bis zu etwa 0,5 mm Dicke nicht beeinträchtigt. Bei dickeren Beschichtungen kann die brandschutztechnische Wirkung der Unterdecken verloren gehen.

Stahlträgerbekleidungen nach Abschnitt 6.2 und die Anordnung von Fußbodenbelägen oder Bedachungen auf der Oberseite der tragenden Decken bzw. Dächer sind bei den nachfolgend klassifizierten Decken bzw. Dächern ohne weitere Nachweise erlaubt; gegebenenfalls sind bei Verwendung von Baustoffen der Klasse B jedoch bauaufsichtliche Anforderungen zu beachten.

6.5.1.10 Dämmschichten im Zwischendeckenbereich können die Feuerwiderstandsdauer der nachfolgend klassifizierten Decken beeinflussen; es wird im folgenden daher zwischen

1. Decken ohne Dämmschicht und
2. Decken mit Dämmschicht im Zwischendeckenbereich unterschieden.

6.5.2 Decken der Bauarten I bis III mit hängenden Drahtputzdecken nach DIN 4121

Stahlträgerdecken und Stahlbeton- bzw. Spannbetondecken der Bauarten I bis III nach den Angaben von Abschnitt 6.5.1, jeweils mit hängenden Drahtputzdecken nach DIN 4121, müssen die in Tabelle 96 angegebenen Bedingungen erfüllen.

Trennstreifen - z.B. Papierstreifen - müssen ≤ 0,5 mm dick sein.

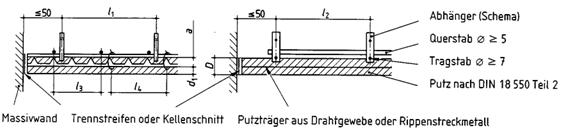

Tabelle 96: Decken der Bauarten I bis III mit hängenden Drahtputzdecken nach DIN 4121
Maße in mm

Zeile	Konstruktionsmerkmale und Bauart nach Abschnitt 6.5.1	Im Zwischendeckenbereich ist eine Dämmschicht	Mindest-		Zulässige Spannweite der			Zulässige Abstände der		Mindestputzdicke2) bei Verwendung von			Feuerwiderstandsklasse - Benennung
			deckendicke	abstand (Abhängehöhe)	Tragstäbe Ø ≥ 7	Putzträger aus		Querstäbe Ø ≥ 5	Putzträgerbefestigungspunkte	Putz der Mörtelgruppe		V.- oder P. -Putz3)
						Drahtgewebe	Rippenstreckmetall			P II oder P IVc	P IVa oder P IVb
			d	a	l1	l2	l2	l3	l4	d1	d1	d1
1		vorhanden oder nicht vorhanden	50	12	750	500	1000	1000	200	15	5	5	F 30-A
2			50	15	700	400	800	750	200		20	10	F 60-A
3			50	20	400	350	750	750	200			20	F 90-A
4			50	30	400	350	750	750	200			30	F 120-A
5		vorhanden	Bemessung nach den Angaben der Zeilen 1 bis 4
6		nicht vorhanden	50	12	750	500	1000	1000	200	10	5	5	F 30-A
7			50	15	700	400	800	750	200	15	5	5	F 60-A
8			50	20	400	350	750	750	200	25	15	10	F 90-A
9			50	30	400	350	750	750	200		25	15	F 120-A
10		vorhanden	Bemessung nach den Angaben der Zeilen 1 bis 4
11		nicht vorhanden	50	12	750	500	1000	1000	200	5	5	5	F 30-A
12			50	15	700	400	800	750	200	5	5	5	F 60-A
13			50	20	400	350	750	750	200	15	5	5	F 90-A
14			50	30	400	350	750	750	200	25	10	5	F 120-A
15			50	40	400	350	750	750	200		20	15	F 180-A

6.5.3 Decken der Bauarten I bis III mit Unterdecken aus Holzwolle-Leichtbauplatten nach DIN 1101

Stahlträgerdecken und Stahlbeton- bzw. Spannbetondecken der Bauarten I bis III nach den Angaben von Abschnitt 6.5.1, jeweils mit einer Unterdecke aus Holzwolle Leichtbauplatten mit und ohne Putz, müssen die in Tabelle 97 angegebenen Bedingungen erfüllen.

Trennstreifen - z.B. Papierstreifen - müssen ≤ 0,5 mm dick sein.

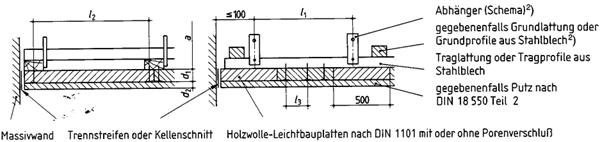

Tabelle 97: Decken der Bauarten I bis III mit Unterdecken aus Holzwolle-Leichtbauplatten nach DIN 1101 mit und ohne Putz
Maße in mm

Zeile	Konstruktionsmerkmale und Bauart nach Abschnitt 6.5.1	Im Zwischendeckenbereich ist eine Dämmschicht	Mindest-		Zulässige Spannweite der		Zulässige Abstände der Befestigung	Mindestdicke der Holzwolle -Leichtbauplatten	Mindestputzdicke2) bei Verwendung von			Feuerwiderstandsklasse - Benennung
			deckendicke	abstand (Abhängehöhe)	Traglattung oder Tragprofile	Holzwolle-Leichtbauplatten nach DIN 1101			Putz der Mörtelgruppe		V.- oder P. -Putz3)
									P II oder P IVc	P IVa oder P IVb
			d	a	l12)	l2	l3	d1	d2	d2	d2
1		vorhanden oder nicht vorhanden	50	25	1000	500	200	504)				F 30-AB
2			50	25	1000	500	200	25	25	20	15	F 30-AB
3			50	25	750	500	200	25			25	F 60-AB
4		vorhanden oder nicht vorhanden	50	25	1000	500	200	504)				F 30-AB
5			50	25	100	500	200	25	25	20	15	F 30-AB
6			50	25	750	500	200	25			25	F 60-AB
7		vorhanden oder nicht vorhanden	50	25	1000	500	200	354)				F 30-AB
8			50	25	1000	500	200	25	15	10	5	F 30-AB
9			50	25	750	500	200	25	20	15	10	F 60-AB
10			50	50	500	500	200	35			20	F 60-AB

weiter .
