Stelle, die gemäß Artikel 18 der BPR von einem EU-Mitgliedstaat oder EFTA-Staat (Vertragspartner des Abkommens über den Europäischen Wirtschaftsraum) benannt wurde, besondere Aufgabe im Rahmen der Entscheidung über die Konformitätsbescheinigung für bestimmte Bauprodukte durchzuführen (Zertifizierung, Überwachung oder Prüfung). Alle diese Stellen sind automatisch Mitglieder der Gruppe der Notifizierten Stellen.
Abkürzungen
Abkürzungen in Bezug auf die Bauproduktenrichtlinie.
| AG: | Attestation of Conformity - Konformitätsbescheinigung |
| CEC: | Commission of the European Communities - Kommission der Europäischen Gemeinschaften |
| GEN: | Comité Européen de Normalisation / European Committee for Standardization - Europäisches Komitee für Normung |
| GPD: | Construction Products Directive - Bauproduktenrichtlinie (BPR) |
| EG: | European Commission - Europäische Kommission |
| EFTA: | European Free Trade Association - Europäische Freihandelsassoziation |
| EN: | European Standards - europäische Normen |
| FPG: | Factory Production Control - werkseigene Produktionskontrolle |
| ID: | Interpretative Documents of the GPD - Grundlagendokumente der BPR |
| ISO: | International Standardisation Organisation - Internationale Normenorganisation |
| SGG: | Standing Committee on Construction of the EG - Ständiger Ausschuss für das Bauwesen der Europäischen Kommission |
Abkürzungen in Bezug auf die Zulassung.
| EOTA: | European Organisation for Technical Approvals - Europäische Organisation für Technische Zulassungen |
| ETA: | European Technical Approval - Europäische technische Zulassung |
| ETAG: | European Technical Approval Guideline - Leitlinie für die europäische technische Zulassung |
| TB: | EOTA-Technical Board - Technischer Lenkungsausschuss der EOTA |
| UEAtc: | Union européenne pour l´Agrément technique dans la construction/European Union of Agrément - Europäische Union für das Agrément im Bauwesen |
Allgemeine Abkürzungen
| TG: | Technical Committee Technisches Komitee |
| WG: | Working Group Arbeitsgruppe |
| Fachspezifische Begriffe und Abkürzungen für diese ETAG | Anhang B: |
Die besonderen Begriffe basieren auf der Arbeit von ISO und GEN (ISO 3880-1: Bauwesen - Treppen - Begriffe - Teil 1). In der vorliegenden Leitlinie sind nur diejenigen Begriffe aufgeführt, die im Zusammenhang mit der Beurteilung der Erfüllung der wesentlichen Anforderungen von Bedeutung sein können.
Grundbegriffe
Treppe
Eine Folge von horizontalen Abschnitten (Trittstufen oder Podesten), die es erlauben, zu Fuß in andere Etagen oder andere Ebenen desselben Stockwerks zu gelangen.

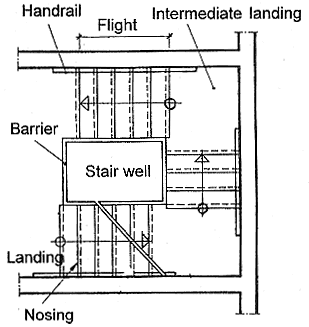

Bild B1: Grundbegriffe
Die hauptsächlichen Begriffe sind in den Bildern B1 und B2 dargestellt.
Erläuterung der im Bild dargestellten Begriffe: Handrail = Handlauf, Intermediate landing = Zwischenpodest, Flight = Treppenlauf, Barrier = Umwehrung, Stair well = Treppenauge, Landing = Treppenpodest, Nosing Stufenvorderkante
Bild B2: Grundbegriffe
Erläuterung der im Bild dargestellten Begriffe: Going = Auftritt; Else = Steigung (Stufenhöhe); Overlap = Überlappung; Tread = Trittfläche; Riser Setzstufe; Nosing = Stufenvorderkante; Step = Trittstufe; Intermediate landing = Zwischenpodest; Landing = Treppenpodest
Treppentypen
Offene Treppe
Treppe, bei der der vertikale Zwischenraum zwischen aufeinander folgenden Trittstufen nicht völlig mit Setzstufen ausgefüllt ist.
Wendeltreppe
Eine Treppe, die um einen in der Mitte befindlichen Hohlraum herum eine Spirale beschreibt.
Offene Wendeltreppe
Treppe, die sich um ein in der Mitte liegendes Treppenauge dreht.
Spindeltreppe
Treppe, die eine Spirale um eine in der Mitte liegende Säule beschreibt.
Tragbolzentreppe
Treppe, bei der die Trittstufen untereinander - oder zumindest an einem Ende der Trittstufen - mit tragenden Elementen (z.B. Bolzen) verbunden sind. Beispiele sind in den Bildern B3 und B4 dargestellt.
Auf der Wandseite sind die Trittstufen in die Wand eingebettet oder entweder direkt oder indirekt durch Wandanker mit der Wand verbunden. Die Wand oder ein Teil der Wand kann durch tragende Elemente (z.B. Träger) ersetzt werden.
Bei Spindeltreppen sind die Trittstufen mit der zentralen Spindel verbunden (Bild B5).
Treppe mit mittragender Umwehrung
Die Trittstufen von Treppen mit mittragender Umwehrung sind auf der wandfreien Seite durch je einen Tragbolzen miteinander und über Geländerstäbe mit der mittragenden Umwehrung verbunden. Auf der Wandseite sind die Trittstufen mit der Wand verbunden oder in eine Holz- bzw. Stahlwange eingebunden. Wand oder Wange dürfen auch durch eine mittragende Umwehrung ersetzt werden. Ein Beispiel ist in Bild B6 dargestellt.
| Bild B3: Einbolzentreppe
|
Bild B4: Zweibolzentreppe
|
| Bild B5: Spindeltreppe mit Tragbolzen
|
Bild B6: Treppe mit mittragender Umwehrung
|
