1 Wozu dient diese Entscheidungshilfe für die betriebliche Praxis?

Ziel dieser BG-Information ist es, den Betrieben grundlegende Informationen zu lufttechnischen Anlagen an die Hand zu geben. Mit Hilfe einer Checkliste und branchenspezifischen Beispielen guter praktischer Lösungen soll den Betrieben die Auswahl einer geeigneten lufttechnischen Anlage erleichtert und Fehlinvestitionen vermieden werden.

In diesem Sinne konkretisiert diese BG-Information auch die BG-Regel "Arbeitsplatzlüftung - Lufttechnische Maßnahmen" (BGR 121) und dient, wie die vorstehend genannte BG-Regel, als Grundlage zur Umsetzung der Forderungen aus der Gefahrstoffverordnung.

Wir empfehlen Ihnen, bei Fragen zur Arbeitsplatzlüftung auch Ihre zuständige Berufsgenossenschaft zu Rate zu ziehen.

Erfahrungen aus der betrieblichen Praxis haben gezeigt, dass lufttechnische Anlagen vielfach nicht ausreichend wirken, falsch dimensioniert oder mit Blick auf ihre Wirksamkeit zu kostenintensiv sind.

Es ist ratsam, bereits bei der Planung einer Werkhalle, vor der Beschaffung einer Maschine oder vor der Einführung eines neuen Verfahrens möglicherweise erforderliche lufttechnische Anlagen frühzeitig zu berücksichtigen (Ergebnis der Gefährdungsbeurteilung). Dies erspart erhebliche Kosten gegenüber einer Nachrüstung.

Allgemeine Katalogangaben oder Musterlösungen reichen jedoch meist nicht aus, um die betrieblichen Gegebenheiten ausreichend zu berücksichtigen und die erwarteten Wirkungen zu erzielen. Wirksame lufttechnische Anlagen bedürfen in der Regel einer umfangreichen fachlichen Beratung. Hierbei sind z.B. Raumsituation, Arbeitsplatzsituation (stationär, wechselnd), Gefahrstoffe, Luftgeschwindigkeiten, Volumenströme, Zuluft, Luftführung, Querluftströmungen, Thermikströmungen, Form der Erfassungseinrichtung, Reinluftrückführung, Filterung, Wärmerückgewinnung oder dergleichen zu berücksichtigen.

2 Wann sind lufttechnische Maßnahmen notwendig?

Schädliche Stoffe in der Raumluft können die Gesundheit der Menschen am Arbeitsplatz beeinträchtigen. Um eine Gesundheitsgefährdung zu vermeiden, sind in vielen Fällen Maßnahmen erforderlich, um mit Gefahrstoffen verunreinigte Luft gegen saubere Luft auszutauschen. Dies geschieht mit technischen Anlagen zur Arbeitsplatzlüftung (im Folgenden als "lufttechnische Anlagen" bezeichnet).

Werden bei der Beurteilung der Arbeitsbedingungen (Gefährdungsbeurteilung) Gefährdungen durch Gefahrstoffe gemäß §§ 9 bis 11 der Gefahrstoffverordnung ermittelt, sind geeignete Maßnahmen zum Schutz der Gesundheit der Beschäftigten zu treffen.

Dabei gilt nachfolgende Rangfolge:

1. Vermeiden von Emissionen durch Verwendung von Stoffen oder den Einsatz von Verfahren, die zu keiner Gefährdung führen.
2. Erfassen der Emissionen (Absaugung) an der Entstehungsstelle.
3. Geeignete Raumlüftung; diese Maßnahme kann gegebenenfalls auch zusätzlich zur Absaugung erforderlich sein.
4. Lassen sich nach sachgerechter Prüfung der bisher genannten Maßnahmen Gefährdungen nicht ausschließen, sind geeignete persönliche Schutzausrüstungen, z.B. Atemschutz, zur Verfügung zu stellen und zu benutzen. Das Tragen von belastenden persönlichen Schutzausrüstungen darf keine ständige Maßnahme sein.

3 Was ist Arbeitsplatzlüftung?

Arbeitsplatzlüftung ist ein Austausch von verunreinigter gegen saubere Luft. Der Austausch kann über die maschinelle (technische) Lüftung oder die freie (natürliche) Lüftung erfolgen.

3.1 Maschinelle oder technische Lüftung

Maschinelle oder technische Lüftung ist anzuwenden, wenn freie Lüftung (siehe Abschnitt 3.2) nicht ausreicht.

Maschinelle Lüftung ist der Luftaustausch durch Förderung der Luft mit Hilfe von Strömungsmaschinen, z.B. Ventilatoren, Gebläse, Turbinen.

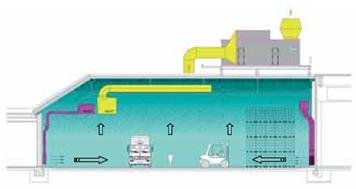

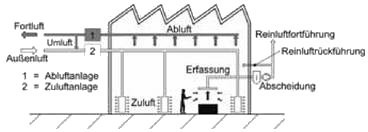

Abbildung 1: Prinzip der maschinellen Lüftung

Es ist darauf zu achten, dass Luftverunreinigungen am Ort ihrer Austritts- oder Entstehungsstelle erfasst (abgesaugt) werden, um durch geeignete Einrichtungen eine Ausbreitung zu verhindern oder zu verringern. Dabei ist die Wahl der geeigneten Erfassungseinrichtung und ihrer Anordnung von entscheidender Bedeutung.

Besonders wirkungsvoll sind Maßnahmen, die zwangsläufig (ohne weiteres Zutun) wirken. Dazu zählen Erfassungseinrichtungen, die den gesamten Arbeitsbereich erfassen, z.B. Kapselung von Bearbeitungsmaschinen, oder an der Entstehungsstelle der Luftverunreinigungen wirksam sind, z.B. Schweißbrenner mit integrierter Absaugung, Schutzschildabsaugung, siehe Beispiel 9.1.

3.2 Freie oder natürliche Lüftung

Freie Lüftung ist ein Luftaustausch von Raumluft gegen Außenluft durch Druckunterschiede infolge Wind oder Temperaturdifferenzen.

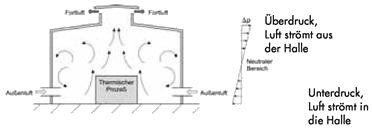

Abbildung 2: Prinzip der freien Lüftung

Bei freier Lüftung, z.B. Fenster, Türen, Tore, müssen die Anforderungen an die Raumluft auch unter jahreszeitlich ungünstigen Witterungsverhältnissen erfüllt sein. Freie Lüftung kann immer dann als ausreichend angesehen werden, wenn nach Gefährdungsbeurteilung eine geringe Gefährdung auf Grund von Arbeiten

• geringen Umfanges,
• mit kleinen Mengen,
• mit Stoffen geringen Gefährdungspotenzials

vorliegt.

4 Welche Arten lufttechnischer Maßnahmen lassen sich einsetzen?

Lassen sich Luftverunreinigungen nicht vermeiden, ist eine Erfassung direkt an der Entstehungs- oder Austrittsstelle erforderlich.

Vielfach besteht die Auffassung, dass eine Erfassungseinrichtung z.B. in Form eines flexiblen Rohres, das sich über dem Arbeitsplatz befindet, ausreicht, um die entstehenden Luftverunreinigungen sicher zu erfassen. Die physikalischen Gegebenheiten zeigen jedoch, dass häufig nur geringe Anteile der Luftverunreinigungen erfasst und damit aus dem Arbeitsbereich der Beschäftigten entfernt werden.

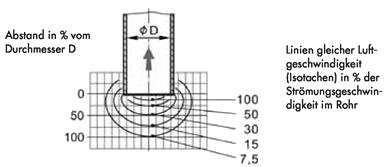

Abbildung 3: Erfassungseinrichtung

Die Abbildung 3 macht deutlich, dass mit zunehmendem Abstand von der Erfassungseinrichtung die Luftgeschwindigkeit und damit das Erfassungsvermögen stark abnimmt. Bereits im Abstand eines Rohrdurchmessers beträgt die Luftgeschwindigkeit nur noch 7,5 % der Luftgeschwindigkeit im Rohr.

Dadurch ist klar, dass die Erfassungseinrichtung möglichst nahe an die Entstehungsstelle (Emissionsquelle) herangeführt werden muss.

Durch die Anbringung eines Flansches an das Rohr ergibt sich ein erheblich höheres Erfassungsvermögen.

Bei ortsveränderlichen Emissionsquellen, z.B. langen Schweißnähten, muss die Erfassungseinrichtung nachgeführt werden. Die betrieblichen Erfahrungen zeigen, dass Beschäftigte dies als besonders lästig empfinden und es dem kontinuierlichen Fortgang der Arbeit, gegebenenfalls auch der Qualität, entgegensteht.

Eine weitere Störgröße können Querluftströmungen sein, die in jedem Raum vorhanden sind. Bereits geringe Querströmungen (0,1 bis 0,2 m/s) beeinträchtigen die Erfassung.

Abbildung 4: So nicht!

Bei diesem Abstand zwischen Schweißstelle und Erfassungseinrichtung ist eine wirksame Erfassung nicht mehr gegeben.

Abbildung 5: Aber so!

Durch einen geringen Abstand zwischen Schweißstelle und Erfassungseinrichtung sowie eines Erfassungselementes als Flanschplatte erzielt man eine wirksame Erfassung.

Lassen sich Luftverunreinigungen nicht ausreichend an der Entstehungsstelle erfassen, z.B. bei ortsveränderlichen Emissionsquellen, muss der Arbeitsbereich zusätzlich zur Absaugung ausreichend gelüftet werden ( Raumlüftung). Bei der Raumlüftung ist eine wirksame Luftführung die wichtigste Voraussetzung. Zuluft und Abluft müssen so geführt werden, dass Luftverunreinigungen nicht in den Atembereich der Beschäftigten gelangen.

Ohne Lüftung steigt in einer geschlossenen Halle durch die vorhandene Wärme die Luft nach oben, kühlt dabei ab und fällt an den Wänden wieder nach unten. Es bilden sich Luftwalzen aus. Dies ist ein ständiger Luftkreislauf, der in Abbildung 6 zu erkennen ist.

Abbildung 6: Luftkreislauf ohne Lüftungsmaßnahmen

Durch hohe Zuluftgeschwindigkeiten im Deckenbereich der Halle werden die Thermikströme gestört. Die Raumluft mit den Verunreinigungen bewegt sich unkontrolliert in der Halle und somit auch im Atembereich der dort Beschäftigten.

Abbildung 7: Störung der Thermikströme durch die Zuluft von oben

Wird die Zuluft im unteren Hallenbereich impulsarm zugeführt, unterstützt sie die Thermikströme nach oben. Dort kann die verunreinigte Luft erfasst und fortgeleitet werden. Ein Beispiel dafür ist die Schichtenströmung.

Abbildung 8: Optimale Luftführung durch Schichtenströmung

Bei richtiger Auslegung der Zuluft entsteht eine schadstoffarme Schicht im Arbeitsbereich. Berechnungen hierzu sind von Fachleuten der Lüftungstechnik durchzuführen.

Auch Ihre Berufsgenossenschaft berät Sie bei Fragen zur Arbeitsplatzlüftung.

5 Welche Anlagenkomponenten werden unterschieden und was ist zu beachten?

Zu den Anlagenkomponenten zählen Erfassungselemente, Luftleitungen, Abscheider, Ventilatoren sowie Wärmerückgewinnungsanlagen.

5.1 Erfassungselemente

Mit Hilfe von Erfassungseinrichtungen werden Luftverunreinigungen an der Austritts- oder Entstehungsquelle erfasst.

Erfassungseinrichtungen lassen sich in drei Bauarten unterteilen. Die Reihenfolge entspricht der abnehmenden Wirksamkeit.

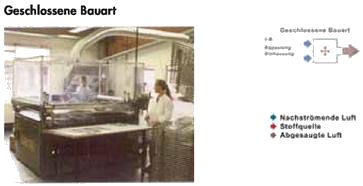

Geschlossene Bauart

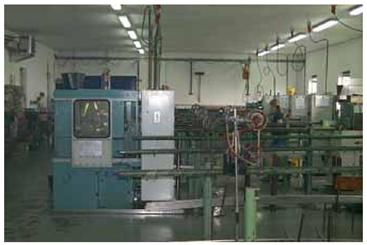

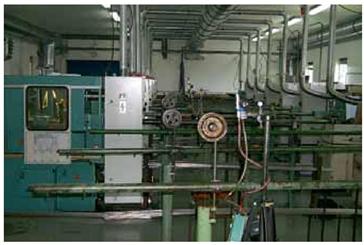

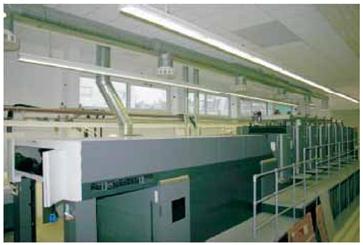

Abbildung 9: Kapselung einer Siebdruckmaschine

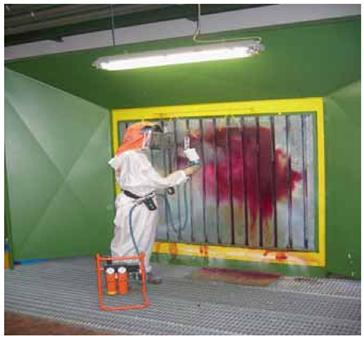

Abbildung 10: Lackierstand mit Wirbelhaube

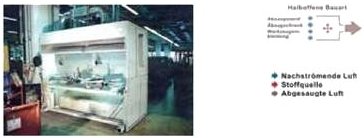

Halboffene Bauart

Abbildung 11: Düsenplatte zur Absaugung an einem Schmelztiegel

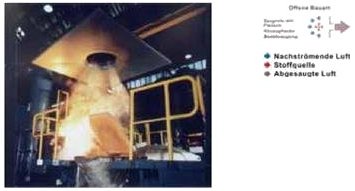

Offene Bauart

Wesentlich bei der richtigen Auswahl des Erfassungselementes ist, dass der Arbeitsprozess durch die Erfassung nicht behindert wird. Es muss daher nach Lage und Art der Emissionsquelle angepasst sein.

Weitergehende Informationen siehe Anhang 1.

5.2 Luftleitungen

Innerhalb einer lufttechnischen Anlage haben Rohrleitungen und Kanäle die Aufgabe, Luft zu verteilen, zu sammeln und zu transportieren. Sie sind dabei je nach Anwendung unterschiedlichen Belastungen durch reine Luft, Gase, Dämpfe oder Stäube mit Über- oder Unterdruck, Abrieb, hohen Temperaturen, chemischem Angriff usw. ausgesetzt.

Daraus ergeben sich einige Anforderungen, die grundsätzlich erfüllt sein müssen:

• Luftdichte Ausführung für den jeweils vorliegenden Unter- oder Überdruck,
• glatte Innenflächen für geringen Strömungswiderstand und Vermeidung von Ablagerungen,
• gute Reinigbarkeit durch leicht demontierbare Leitungen oder ausreichende Größe und Anzahl von Reinigungsöffnungen,
• Beständigkeit gegen Korrosion und Abrasion,
• strömungsgünstige Ausbildung der Formteile,
• Erfüllung der Brand- und gegebenenfalls Explosionsschutzanforderungen.

Eine sorgfältige Werkstoffauswahl und Dimensionierung ist daher für einen störungsfreien und wirtschaftlichen Betrieb unerlässlich.

Weitergehende Informationen siehe Anhang 2.

Generelle Anforderungen an Rohrleitungen und Kanäle (siehe auch Abschnitt 3.5.3.6 der BG-Regel "Arbeitsplatzlüftung - Lufttechnische Maßnahmen" [BGR 121])

5.3 Abscheider

Abscheider, z.B. Filter, dienen der Trennung von festen oder flüssigen Partikeln aus der Luft.

Zur Abscheidung dieser Partikel unterscheidet man:

• Filternde Abscheider,
• Massenkraftabscheider,
• Elektrische Abscheider
  und
• Nassabscheider.

Demgegenüber werden Gase und Dämpfe durch Adsorption, z.B. Aktivkohle, Absorption, z.B. in Waschflüssigkeit, sowie durch katalytische oder biologische Umwandlung abgeschieden.

Eine gleichzeitige Abscheidung von Partikeln einerseits und Gasen oder Dämpfen andererseits ist nur in Ausnahmefällen, z.B. in filternden Abscheidern, bei Zugabe eines Trockenadditivs oder in Nassabscheidern möglich.

Die Auswahl des geeigneten Systems und seine richtige Auslegung sind für den Betreiber ohne spezielle Erfahrungen meist schwierig, zumal in der betrieblichen Praxis kaum Gelegenheit besteht, verschiedene Systeme unter denselben Bedingungen zu vergleichen. Zudem schreitet die technische Entwicklung ständig fort und manche Erkenntnisse werden von Herstellern, Anlagenbauern und -betreibern aus Wettbewerbsgründen sorgsam gehütet.

Im konkreten Bedarfsfall sollte deshalb für die Planung ein erfahrener Fachingenieur zu Rate gezogen werden und die Eignung des angebotenen Systems, z.B. durch Referenzanlagen, die sich für dieselbe Aufgabenstellung bewährt haben, sichergestellt sein.

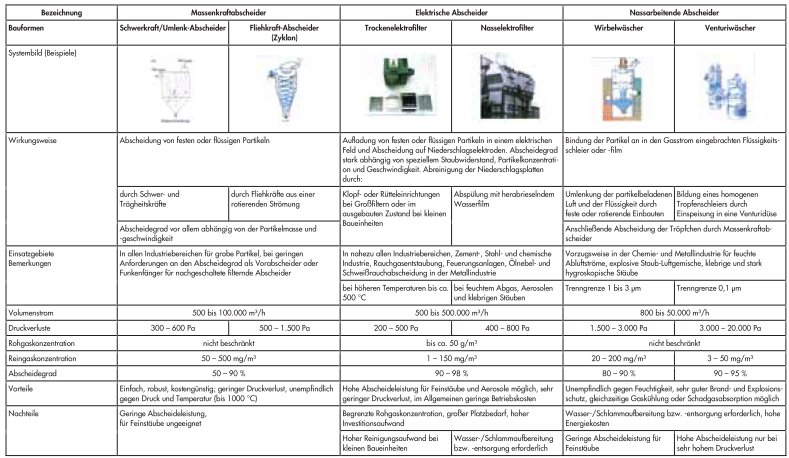

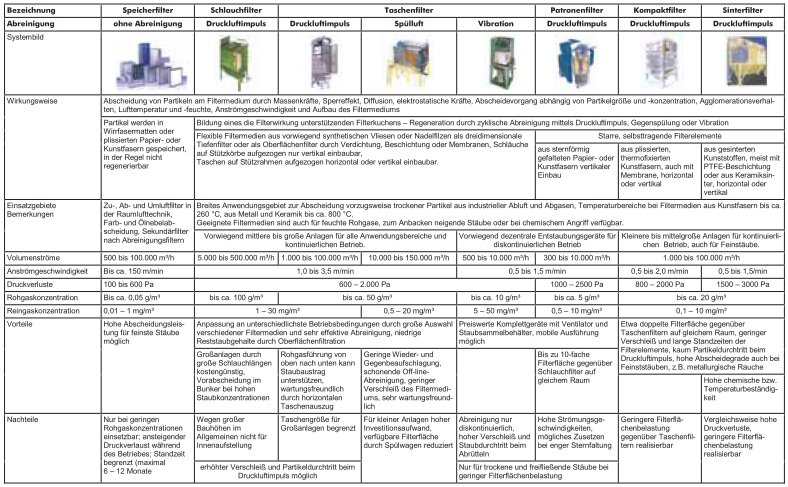

Die charakteristischen Eigenschaften der Abscheidesysteme werden in Anhang 3 beschrieben. Einen orientierenden Überblick über die wichtigsten Bauarten und typischen Kenngrößen sowie über Einsatzmöglichkeiten und -grenzen sind dort in Tabelle 1 (Filternde Abscheider) und Tabelle 2 (Massenkraft-, Elektro- und Nassabscheider) zusammengestellt.

Weitergehende Informationen siehe Anhang 3.

5.4 Ventilatoren

Ventilatoren müssen so ausgelegt sein, dass der zur Erfassung der Gefahrstoffe erforderliche Volumenstrom stets vorhanden ist. Dabei sind Strömungswiderstände durch Anlagenteile, z.B. Luftleitungen, Drosseleinrichtungen, Abscheider, zu berücksichtigen.

Bei der Anordnung des Ventilators ist eine leichte Zugänglichkeit für Instandhaltungs- und Reinigungsarbeiten zu gewährleisten.

Grundsätzlich sind erforderliche Maßnahmen zur Reduzierung von Luft- und Körperschall zu berücksichtigen. Unter anderem kann es sinnvoll sein, den Ventilator außerhalb des Arbeitsraumes anzuordnen.

5.5 Wärmerückgewinnungsanlagen

Auf Grund gesetzlicher Bestimmungen (siehe § 1, § 3 Abs. 1 der Energieeinsparverordnung) hat der Betreiber die Wärmeverluste eines Gebäudes, in dem sich seine Betriebsstätte befindet, auf ein technisch erreichbares Maß zu begrenzen. Dazu zählt auch, dass die in der Abluft (Raumabluft, Erfassungsluft) enthaltene Wärme einer Wiedernutzung zugeführt und gegebenenfalls überschüssige Wärme an Dritte abgegeben werden sollte.

Der Austausch von Raumluft durch Außenluft (Frischluft) führt während der Heizperioden zu Wärmeverlusten, die z.B. durch die Beheizung der Zuluft ausgeglichen werden müssen.

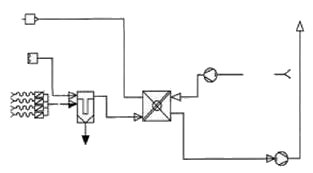

Zur Wärmenutzung bei lufttechnischen Anlagen sind zwei unterschiedliche Verfahren zu berücksichtigen:

• Wärmerückgewinnung über Wärmetauscher (Wärmerückgewinner).
  Bei der Wärmerückgewinnung wird die Wärme über Wärmetauscher von der Abluft oder Erfassungsluft an die Zuluft übertragen.
• Rückführung gereinigter Erfassungsluft (Reinluftrückführung).
  Bei der Reinluftrückführung wird die Erfassungsluft gereinigt und anschließend insgesamt oder teilweise in den Arbeitsraum zurückgeführt.

Eine Rückführung gereinigter Erfassungsluft ist nur gemäß der Gefahrstoffverordnung zulässig.

Während bei der Wärmerückgewinnung auf Grund von Übertragungsverlusten nur ein Teil der Wärme zurückgewonnen werden kann, wird bei der Reinluftrückführung die in der Erfassungsluft enthaltene Wärme nahezu vollständig wieder genutzt.

Weitergehende Informationen siehe Anhang 4.

6 Welche organisatorischen Maßnahmen sind beim Betreiben einer lüftungstechnischen Anlage zu beachten?

6.1 Unterweisung

Mitarbeiter müssen mindestens einmal jährlich über die bei ihren Tätigkeiten auftretenden Gefahren sowie über Maßnahmen zu ihrer Abwendung unterwiesen werden. Betriebsanweisungen bilden bei Arbeiten mit Anlagen zur Arbeitsplatzlüftung eine Grundlage für Unterweisungen. Inhalt und Zeitpunkt der Unterweisung sind zu dokumentieren und von den unterwiesenen Mitarbeitern zu bestätigen.

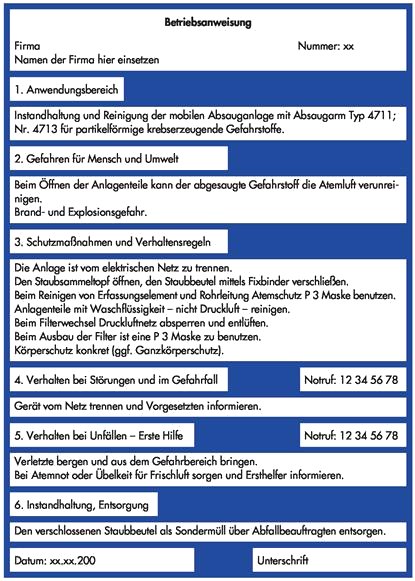

6.2 Betriebsanweisung

In einer Gefährdungsbeurteilung sind durch den Unternehmer die Gefährdungen zu erfassen, das Risiko einzuschätzen und Maßnahmen festzulegen.

Er hat auf Grund des Ergebnisses der Gefährdungsbeurteilung Betriebsanweisungen zu erstellen, die das Verhalten im Betrieb zur Vermeidung von Unfall- und Gesundheitsgefahren regeln und an die Mitarbeiter gerichtet sind.

Inhaltlich enthalten sie sicherheitstechnische Hinweise für das bestimmungsgemäße Betreiben, für die Instandhaltung und Reinigung, bei Störungen und für die Prüfung.

Demgegenüber sind Betriebsanleitungen Angaben des Herstellers zum sachgerechten, bestimmungsgemäßen und sicheren Betreiben. Eine Betriebsanleitung ist keine Betriebsanweisung!

6.3 Instandhaltung und Reinigung

Anlagen zur Arbeitsplatzlüftung müssen regelmäßig instand gehalten und gereinigt werden, damit die Funktionsfähigkeit erhalten bleibt.

In einem Instandhaltungs- und Reinigungsplan sind

• die instand zu haltenden und zu reinigenden Anlagenteile,
• die Instandhaltungs- und Reinigungsintervalle,
• die Verantwortlichen

festzulegen.

Zu den Anlagen zählen nicht nur die Lüftereinheiten und Erfassungseinrichtungen, sondern auch die Luftleitungen und Abscheider.

Mitarbeiter dürfen während der Instandhaltungs- und Reinigungsarbeiten durch freiwerdende Luftverunreinigungen nicht gefährdet werden; ebenso sind Brand- und Explosionsgefahren auszuschließen.

In einer Gefährdungsbeurteilung sind die Gefährdungen während der Instandhaltungs- und Reinigungsarbeiten zu erfassen, das Risiko einzuschätzen und Maßnahmen festzulegen. Diese finden sich dann in der Betriebsanweisung für die entsprechenden Arbeiten an den bezeichneten Anlagen wieder.

Weitergehende Informationen siehe Anhang 5.

6.4 Prüfung

Die Wirksamkeit von lufttechnischen Anlagen muss regelmäßig geprüft werden.

Vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und regelmäßig, mindestens jedoch einmal jährlich, muss eine fachlich befähigte Person diese Prüfung durchführen. Die Ergebnisse sind zu dokumentieren. Um eindeutige Aussagen zu treffen, gehört zu der Prüfung auch eine Funktionsmessung, z.B. Volumenstrom, Luftgeschwindigkeit. Messpunkte für die nachfolgenden Funktionsmessungen müssen bei der Abnahmeprüfung festgelegt werden. Weichen die Ergebnisse von den Sollwerten ab, sind entsprechende Maßnahmen zu ergreifen.

Weitergehende Informationen siehe Anhang 6.

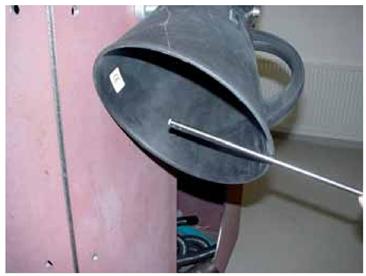

Abbildung 12: Messung der Wirksamkeit einer lufttechnischen Anlage mit einem Thermoanenometer

7 Zweistufige Checkliste für die Errichtung und Änderung einer lufttechnischen Anlage

Wer sich mit dem Gedanken beschäftigt, eine lufttechnische Anlage zu planen, ist mit technischen und rechtlichen Anforderungen einerseits und einer nahezu unüberschaubaren Vielfalt an Angeboten möglicher lufttechnischer Anlagen konfrontiert.

Diese Checkliste soll helfen, eine Bestandsaufnahme durchzuführen, die Anforderungen an die lufttechnische Anlage zu formulieren und eingehende Angebote hinsichtlich ihrer Eignung zu vergleichen. So soll vermieden werden, entscheidende Fehler bei Planung und Ausführung zu machen.

Die Checkliste ist in zwei Stufen aufgebaut:

Zunächst wird der Ist-Zustand erhoben. Dabei werden z.B. Fragen zur Raumsituation, der Motivation zur Installation einer lufttechnischen Anlage erhoben.

Im zweiten Schritt werden Randbedingungen formuliert, um möglichst gute Hilfestellungen zur Formulierung der konkreten Anforderungen, die an die Anlage zu stellen sind, zu geben. Hierbei kann es hilfreich sein, sich Unterstützung von der zuständigen Sicherheitsfachkraft oder Ihrer Berufsgenossenschaft einzuholen.

Die Checkliste ist eine Hilfestellung. Sie kann deshalb weder Anspruch auf Vollständigkeit erheben, noch kann sie sachverständigen Rat, der in Zweifelsfällen immer eingeholt werden sollte, ersetzen.

Hinweis: Am Ende dieser BG-Information befindet sich eine Kopiervorlage der Checkliste.

Erste Stufe: Ist-Aufnahme

Randbedingungen für die Erweiterung bzw. die Errichtung einer lufttechnischen Anlage bei Tätigkeiten mit Gefahrstoffen

Zweite Stufe: Randbedingungen

8 Wer kann bei Fragen oder in Zweifelsfällen weiterhelfen?

• Fachkraft für Arbeitssicherheit gegebenenfalls unter Hinzuziehung des Betriebsarztes
• Ihre zuständige Berufsgenossenschaft
• Der staatliche Arbeitsschutz

9 Beispiele wirksamer lufttechnischer Anlagen aus verschiedenen Branchen

Die nachfolgenden Beispiele sind allgemeiner oder spezieller Art. Die speziellen Beispiele sind Einzelbeispiele. Andere Bedingungen können weitergehende Maßnahmen erfordern.

Bei der betrieblichen Umsetzung ist das Ergebnis der Gefährdungsbeurteilung zu berücksichtigen.

9.1 Metallschutzgasschweißen

9.1.1 Ausgangssituation

An einem Konstruktionsteil aus unlegiertem Stahl muss an mehreren Stellen geschweißt werden. Der Schweiß-/Arbeitsbereich beträgt ca. 1 m x 2 m.

• MAG Schweißverfahren,
• Ø 1,2 mm Massivdraht,
• 140 a Stromstärke,
• ca. 6 mg/s Schweißrauchemission.

Abbildung 13: Durch den viel zu großen Abstand zwischen Schweißstelle und Erfassungseinrichtung ist die Wirkung eher zufällig, zumal das Erfassungselement als Trichter nicht optimal gestaltet ist.

9.1.2 Kriterien für lufttechnische Maßnahmen

Die freigesetzten Schweißrauche müssen direkt erfasst und fortgeleitet werden. Auf Grund der wechselnden Schweißstellen im Arbeitsbereich 1 m x 2 m sollte ein zwangsläufig wirkendes Verfahren eingesetzt werden, bei dem die Erfassungseinrichtung nicht ständig nachgeführt werden muss.

In Verbindung mit einer Hochvakuum-/Mittelvakuumtechnik kann eine brennerintegrierte bzw. brenneraufgesetzte Absaugung oder eine Schutzschildabsaugung eingesetzt werden.

Beide Verfahren erfassen die Schadstoffe direkt am Ort der Freisetzung und erfordern einen relativ geringen Luftvolumenstrom (ca. 40 bis 300 m³/h).

Abbildung 14: Brennerintegrierte Absaugung

Abbildung 15: Brenneraufgesetzte Absaugung

Abbildungen 16 und 17: Schutzschild mit integrierter Absaugung

9.1.3 Getroffene Maßnahme

Nach Erprobung durch mehrere Schweißer wurde entschieden, die Schutzschildabsaugung einzusetzen.

Die Erfassung der Schweißrauche erfolgt nach dem Prinzip der Drallhaube/Wirbelhaube und gewährleistet bei bestimmungsgemäßer Verwendung einen hohen Erfassungsgrad (> 90 %).

Der Erfassungsgrad der Schadstoffe ist abhängig von der Position des Schutzschildes zur Schweißstelle. Die Wirksamkeit der Maßnahmen wird vom Schweißer wesentlich beeinflusst. Deshalb wurden diese besonders in der Handhabung der Schutzschildabsaugung unterwiesen.

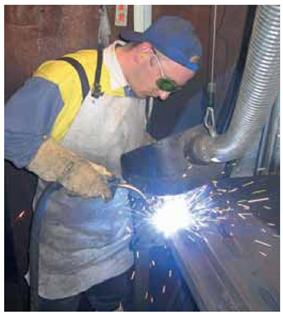

Abbildung 18: Wirkungsvolle Erfassung beim Schweißen mit einem Schutzschild mit integrierter Absaugung

Technische Daten:

9.2 Brennschneidtisch-Absaugung

9.2.1 Ausgangssituation

In einem Blechlager sollte die vorhandene Brennschneidmaschine modernisiert werden. Bei dieser Modernisierung sollten die Emissionen der beim Brennvorgang entstehenden Schadstoffe (Brennrauche) so weit reduziert werden, dass die Gesundheit der Mitarbeiter nicht gefährdet wird.

Die bestehende Brennschneidemaschine besitzt einen feststehenden Tisch mit den Abmessungen 6 x 2 m. Das Brennportal ist mit fünf Brennern ausgerüstet.

9.2.2 Kriterien für lufttechnische Maßnahmen

Da beim Brennschneidvorgang die entstehenden Schadstoffe überwiegend nach unten, d.h. in den Brenntisch hinein, gerichtet sind, werden sie unterhalb der Werkstückauflage erfasst und ins Freie fortgeleitet. Aus Gründen des Umweltschutzes wird die abgesaugte, Schadstoff beladene Luft vor dem Fortleiten ins Freie gefiltert (Einhaltung der Grenzwerte nach TA-Luft).

Die Schadstoffanteile, die oberhalb des Werkstückes entstehen und in die Halle gelangen, z.B. beim Einstechen eines neuen Schnittes, Rückprall während des Brennschneidvorganges oder dergleichen, werden über eine nach der Modernisierungsmaßnahme noch zu konzipierende Raumlüftung beseitigt.

Planung und lufttechnische Berechnung muss durch ein Fachunternehmen erfolgen, Umbau bzw. Montage können eigene Mitarbeiter vornehmen. Nachweis der Wirksamkeit zur Einhaltung des Schweißrauch-Grenzwertes in der Luft am Arbeitsplatz erfolgt durch eine Messung.

Aus wirtschaftlichen Gründen ist eine Absaugung unter dem Tisch über die gesamte Tischfläche nicht erwünscht. Zusätzlich ist daher die Brennerbewegung und die eventuelle Werkstückgröße (Tisch ganz oder nur teilweise bedeckt) zu berücksichtigen.

9.2.3 Getroffene Maßnahmen

Es wurde ein Brennschneidtisch mit Sektionsabsaugung realisiert, der in zwölf Modulkammern mit 0,5 m Breite aufgeteilt ist. Einseitig an deren Ende ist der Absaugkanal angeordnet. Über pneumatisch, durch das Brennerportal gesteuerte Klappen in den Modulkammern erfolgt die Absaugung jeweils nur an der Stelle, an der gerade gebrannt wird. Die Länge der Modulkammern entspricht der Brenntischbreite.

Dabei ist zu beachten, dass der Luftvolumenstrom des Ventilators in der Lage sein muss, zwei Modulkammern gleichzeitig abzusaugen, um die Brennerbewegung über die Tischfläche zu berücksichtigen (siehe Abbildung 19).

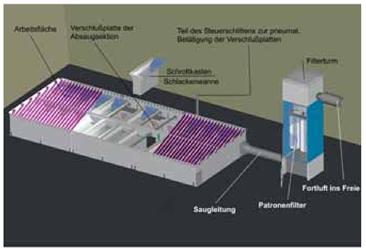

Abbildung 19: Systemanordnung eines Brennschneidtisches

Eingesetzt wird ein Ventilator mit einem Luftvolumenstrom von 4000 m³/h und einem Unterdruck von 4000 Pa. Mit diesem Ventilator können die Modulkammern noch einseitig abgesaugt werden.

Bei großen Tischbreiten (> 2 m) ist eine beidseitige Absaugung der Modulkammern zu empfehlen.

Da ausschließlich Schwarzblech autogen gebrannt wird, ist eine Filterflächenbelastung von 40 m³/h m² als ausreichend zu betrachten. Demnach ergibt sich eine erforderliche Filterfläche von 100 m².

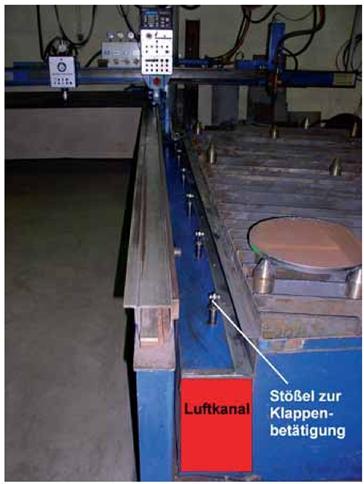

Abbildung 20: Luftkanal mit Klappensteuerung

9.3 Absauganlage in einer Schweißerei

9.3.1 Ausgangssituation

In einer Schweißwerkstatt werden an ortsfesten Arbeitsplätzen sperrige Stahlkonstruktionen zur Herstellung von Schaltschränken geschweißt. Die Schweißverfahren sind Lichtbogenhandschweißen (LB) und Metall-Aktivgasschweißen (MAG). Zur Schweißraucherfassung werden bewegliche Oberhauben (Absaugtrichter mit Flansch, Düsenplatten) eingesetzt.

Technische Daten:

Drei Arbeitsplätze Metall-Aktivgasschweißen (MAG)

Abbildung 21: Werkstatt mit fünf Schweißarbeitsplätzen

9.3.2 Lufttechnische Maßnahmen

Damit während der Schweißarbeiten die Staubgrenzwerte eingehalten werden, ist in der Werkstatt eine zentrale Absauganlage errichtet worden. Die Reinluft wird als Fortluft nach außen abgeführt.

Der Absaugvolumenstrom beträgt pro Absaugelement 1200 m³/h. Die mittlere Strömungsgeschwindigkeit in den Rohrleitungen liegt gemäß BG-Regel "Arbeitsplatzlüftung - Lufttechnische Maßnahmen" (BGR 121) zwischen 15 m/s und 20 m/s. Die Rohrleitungen sind innen glatt und aus geschweißtem Stahl. Jeder Absauganschluss ist mit einem Absperrschieber ausgerüstet, der nur während Schweißarbeiten automatisch geöffnet ist.

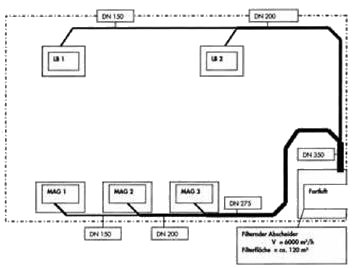

Ermittlung der Rohrdurchmesser für die Absauganlage

* empfohlene Luftgeschwindigkeit gemäß BGR 121 15 m/s bis 20 m/s

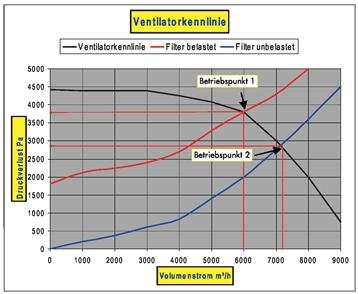

Bei der Auslegung von Absauganlagen muss ein Ventilator gewählt werden, dessen Leistungsmerkmale für den Einsatzzweck geeignet sind. Dabei ist zu berücksichtigen, dass der erforderliche Absaugvolumenstrom an jedem Erfassungselement auch dann sichergestellt ist, wenn die Filterelemente mit Luftverunreinigungen belastet sind (Betriebspunkt 2). Die Abbildung 22 zeigt die Ventilatorkennlinie mit Betriebspunkt 1 (Filter unbelastet) und Betriebspunkt 2 (Filter belastet).

Abbildung 22: Ventilatorkennlinie

Der anfängliche Betriebspunkt 1 (Filter unbelastet) liegt bei 2875 Pa und 7150 m³/h. Nach einer bestimmten Betriebsdauer stellt sich der Betriebspunkt 2 (Filter belastet) ein, der Absaugvolumenstrom sinkt auf 6000 m³/h, der Druckverlust steigt auf 3800 Pa (siehe Abbildung 22 Ventilatorkennlinie). Um den Betriebspunkt 1 wiederherzustellen, müssen die Filter mit abgereinigt werden.

9.3.3 Getroffene Maßnahmen

Die Absauganlage ist so ausgelegt, dass alle fünf Schweißarbeitsplätze gleichzeitig abgesaugt werden können. Sind weniger Arbeitsplätze belegt, wird der Absaugvolumenstrom automatisch durch eine Drehzahlregulierung reduziert.

Technische Daten der Absauganlage:

Eine Zuluftanlage ist nicht errichtet worden. Das Luftdefizit durch die Absauganlage wird durch natürliche Lüftung ausgeglichen. Um eine gezielte und dauerhaft ausreichende Raumdurchspülung zu erreichen, wird die Errichtung einer Zuluftanlage empfohlen.

9.4 Spanabhebende Metallbearbeitung (Kühlschmierstoffe)

9.4.1 Ausgangssituation

In einer Fertigungshalle werden 22 Drehautomaten betrieben. Dabei werden nicht wassermischbare Kühlschmierstoffe (KSS) eingesetzt. Messungen hatten ergeben, dass die KSS-Konzentration mit ca. 25 mg/m³ über dem bis Ende 2004 geltenden Luftgrenzwert für KSS von 10 mg/m³ lagen. Die Fertigungshalle wurde durch Fenster und Türen natürlich belüftet.

Technische Daten:

Abbildung 23: Automatendrehereiohne lufttechnische Einrichtungen

9.4.2 Kriterien für lufttechnische Maßnahmen

Durch die freie (natürliche) Lüftung in der Halle entsteht eine unkontrollierte Luftströmung, mit der die KSS-Emissionen nicht gezielt beseitigt werden. Der KSS verteilt sich in der Halle. Die Folge daraus ist, dass der bis Ende 2004 geltende Luftgrenzwert für KSS überschritten wird. Dies führt dazu, dass die Maschinen und der Fußboden verunreinigt werden und unter anderem die Rutschgefahr erhöht werden kann. Hinzu kommt, dass mit der natürlichen Lüftung keine gleich bleibende Luftversorgung gesichert ist. Das bedeutet im Sommer, wenn die Fenster geöffnet werden, sind die KSS-Konzentrationen geringer als im Winter bei geschlossenen Fenstern.

9.4.3 Getroffene Maßnahmen

Zur Reduzierung der KSS-Konzentration wurden folgende lufttechnische Maßnahmen durchgeführt:

• Absaugung der Drehautomaten durch eine zentrale Absauganlage mit Fortluft nach außen und Wärmerückgewinnung an die Zuluft.
• Zuluft durch eine raumlufttechnische Anlage (RLT-Anlage). Die Luftführung ist als Schichtenströmung, mit Zuluft im Bodenbereich durch vier zylindrische Quellluftdurchlässe, ausgeführt.

Abbildung 24: Automatendreherei mit lufttechnischen Einrichtungen

Technische Daten der Absaug- und Zuluftanlage:

Absaugung:
V = 7700 m³/h; Abluft pro Drehautomat: V = 350 m³/h

Zuluft:
V = 7000 m³/h; Zuluft pro m² Fläche V = 28,6 m³/h m²

Anzahl der Zuluftdurchlässe: 4

• Die Abluft- und Zuluftvolumenströme werden entsprechend der Anzahl der aktuell betriebenen Drehautomaten automatisch geregelt.
• Zwischen der Abluft und der Zuluft ist ein Wärmerückgewinnungssystem eingebaut, um den Wärmeverlust durch den Fortluftbetrieb gering zu halten.

Eine Kontrollmessung nach der Installation der zuvor beschriebenen Maßnahmen ergab KSS-Konzentrationen unter 2 mg/m³.

Die lufttechnischen Einrichtungen entsprechen den Anforderungen der BG/BGIA-Empfehlungen "KSS am Arbeitsplatz".

Die Messergebnisse zeigen, dass der ehemalige Grenzwert unterschritten wird. Durch die Umsetzung der BGIA-Empfehlungen sind die Voraussetzungen für den Ausstieg aus dem Kontrollmessplan gemäß der TRGS 402 (11.1997) erfüllt.

9.4.4 Weitergehende Informationen

Siehe BGIA-Report 4/2004.

Um diese Betriebssituation dauerhaft sicherzustellen, ist eine gewissenhafte Instandhaltung der lufttechnischen Einrichtungen eine grundlegende Voraussetzung.

9.5 Spritz- und Pulverlackieren

9.5.1 Ausgangssituation

Beim Spritzlackieren entstehen feine Tröpfchen, so genannte Lackaerosole, die in den Atembereich des Lackierers gelangen können. Das Einatmen führt zu einer erheblichen Gesundheitsgefährdung, da die verwendeten Lacke in der Regel Gefahrstoffe enthalten. Auch beim Pulverlackieren werden Atemwege und Lunge durch die entstehenden Pulverwolken belastet. Weiterhin ist die Haut gefährdet, wenn sich Tröpfchen oder Pulver dort niederschlagen. Es kann dann z.B. zu allergischen Hautreaktionen kommen.

Je nach Zusammensetzung des Lackes ist darüber hinaus mit Brand- und Explosionsgefährdungen zu rechnen. Bei Flüssiglacken entsteht ein explosionsfähiges Gemisch durch Verdunstung des im Lack enthaltenen Lösemittels, bei Pulverlacken durch entsprechende Konzentration des brennbaren Pulvers in Luft.

Auf Grund der genannten Gefährdungen sind Spritzlackierarbeiten grundsätzlich nur in gesonderten Räumen oder Bereichen und bei Einsatz von technischen Lüftungsmaßnahmen erlaubt.

9.5.2 Kriterien für lufttechnische Maßnahmen

Aufgabe der technischen Lüftung ist es, den Anteil des Lackaerosols oder Beschichtungspulvers, der sich nicht auf dem Werkstück niederschlägt, möglichst vollständig zu erfassen und aus dem Arbeitsbereich abzuführen.

Dabei müssen die getroffenen lufttechnischen Maßnahmen den folgenden Kriterien genügen:

• ausreichender Gesundheitsschutz, also die Einhaltung der Arbeitsplatzgrenzwerte (AGW),
• wirksamer Explosionsschutz, also die sichere Unterschreitung der unteren Explosionsgrenze (UEG).

In Hinblick auf den Explosionsschutz hat der Betreiber zwei Möglichkeiten, die Gefährdungen zu bewerten und die entsprechenden Maßnahmen abzuleiten:

• Festlegung nach der Höhe des Flammpunktes.
• Festlegung der explosionsgefährdeten Bereiche und Einteilung in Zonen nach dem Konzentrationskriterium. Neuere, in Übereinstimmung mit den europäischen Normen gebaute Lackieranlagen für das Handbeschichten dürfen nach diesem Kriterium im Lackierbereich eine Lösemittelkonzentration von 25 % der UEG (entspricht Ex-Zone 2 bzw. Zone 22) nicht überschreiten.

In Hinblick auf die Gesundheitsgefährdung des Lackierers nimmt das Lackaerosol eine Sonderstellung ein. Grenzwerte sind lediglich für einzelne Komponenten des Lackes festgelegt, z.B. für Lösemittel. Für Lacke existieren wegen der Vielfalt an Rezepturen keine Grenzwerte.

Der abgesaugte Lacknebel flüssiger Beschichtungsstoffe wird über Nassabscheider oder Filter abgeschieden und muss entsorgt werden. Beim Pulverbeschichten kann der so genannte Overspray wieder verwendet werden, da während der Applikation in der Regel noch keine Vernetzung erfolgt.

In der Praxis haben sich im Wesentlichen auf Grund der großen Bandbreite unterschiedlicher Beschichtungsaufgaben drei Bauformen als besonders praktikabel erwiesen:

• Spritzkabinen,
• Spritzstände,
• Spritzwände.

9.5.3 Getroffene Maßnahmen

Bei dem nachfolgenden Praxisbeispiel Stuhllackierung zeigen Gefahrstoffmessungen, dass mit dem Spritzstand die höchste Wirksamkeit der drei genannten Erfassungsarten erzielt wird.

Optimale Arbeitsbedingungen werden wie folgt erreicht:

• Der Spritzstand ist an allen Seiten geschlossen mit Ausnahme der Ein- und Auslassöffnungen für die Werkstücke und der Abluftleitungen an den Seitenwänden.
• Die Luftgeschwindigkeit der technischen Lüftung beträgt im Mittelwert 0,5 m/s, an keiner Stelle jedoch unter 0,4 m/s.
• Das Werkstück ragt nicht über den Spritzstand hinaus.
• Die offene Zugangsseite dient als Einlassöffnung für die Zuluft und als Zugang für den Lackierer.
• Der Lackierer steht während der Tätigkeit hinter oder seitlich vom Werkstück.
• Der Spritzstrahl wird in Richtung zur Absaugwand aufgetragen mit einer Abweichung von nicht mehr als 30° zur Mittelachse.
• Benutzung der bereitgestellten persönlichen Schutzausrüstungen (Augenschutz, Körperschutz).

Sind diese Bedingungen vollständig eingehalten, werden in der Regel sowohl die Kriterien des Gesundheitsschutzes als auch des Explosionsschutzes erfüllt.

Abbildung 25: Spritzstand

9.5.4 Weitergehende Informationen

Unfallverhütungsvorschrift "Verarbeiten von Beschichtungsstoffen" (BGV D25),

"Explosionsschutz-Regeln (EX-RL)" (BGR 104),

BG-Regel "Schutzmaßnahmenkonzept für Spritzlackierarbeiten - Lackaerosole" (BGR 231),

BG-Information "Lackierräume und -einrichtungen für flüssige Beschichtungsstoffe - Bauliche Einrichtungen, Brand- und Explosionsschutz, Betrieb" (BGI 740),

BG-Information "Lackierer" (BGI 557),

BG-Information "Elektrostatisches Beschichten" (BGI 764),

9.6 Tisch- und Formatkreissägen zur Holzbearbeitung

9.6.1 Ausgangssituation

Seit Bekanntwerden gesundheitsschädlicher Wirkungen von Holzstaub und der daraus folgenden Festlegung eines TRK-Wertes im Jahre 1987 (2 mg/m³ einatembarer Staubanteil = E-Staub) haben sich die Anforderungen an die Erfassung von Holzstaub grundlegend gewandelt. Vor dieser Zeit erfolgte die Maschinenabsaugung durchweg im unteren bodennahen Bereich zur Entsorgung anfallender Späne. Dagegen ist heute zur Einhaltung des Luftgrenzwertes die möglichst vollständige Erfassung des luftgetragenen einatembaren Staubanteils gefordert.

Im Rahmen eines Projektes zur Umsetzung der TRGS 553 "Holzstaub" wurden von der Holz-BG Messungen an 72 Tisch- und Formatkreissägen ohne bzw. mit unzureichender Absaugung durchgeführt. Dabei lagen über die Hälfte der Messwerte über dem ehemaligen Grenzwert von 2 mg/m³ (Mittlere E-Staubkonzentration von 2,30 mg/m³) und ca. 5 % der Messwerte lagen über 5 mg/m³.

9.6.2 Kriterien für lufttechnische Maßnahmen

Bei der maschinellen Bearbeitung von Holzwerkstoffen werden die Partikel mit hoher Eigengeschwindigkeit freigesetzt. Daraus ergibt sich als Grundforderung die Absaugung direkt an der Entstehungsstelle mit vorzugsweise geschlossenen Erfassungseinrichtungen (Werkzeug soweit wie möglich umschließen) sowie die Anordnung der Absaugrichtung in Richtung des Partikelfluges bzw. bei rotierendem Werkzeug die Umleitung der Zirkulationsströmung in die Absaugrichtung durch Einbau von Leitblechen oder Ähnlichem.

Die Volumenstromberechnung erfolgt nach dem Geschwindigkeitsverfahren, wobei die Erfassungsgeschwindigkeit mindestens der Partikelgeschwindigkeit in den Offenflächen der Erfassungseinrichtung entsprechen muss. Bei der Tischkreissäge kann aus der Umfangsgeschwindigkeit des Sägeblattes und Fläche des Sägespaltes der erforderliche Mindestvolumenstrom für die untere Tischabsaugung errechnet werden. Weil anhaftende Partikel mit dem Sägeblatt nach oben gerissen und dort freigesetzt werden können, ist eine abgesaugte und möglichst selbsttätig absenkende Oberhaube zusätzlich erforderlich.

9.6.3 Getroffene Maßnahmen

Zur Expositionsminderung wurden Tisch- und Formatkreissägen mit einer unteren das Sägeblatt weitmöglichst umschließenden Kapselung mit einem hinteren Absaugstutzen versehen. Um das Mitreißen der Partikel nach oben durch den Sägespalt zu mindern, ist ein Abweisblech integriert (siehe Abbildung 26). Je nach Größe des Sägeblattes sind Rohrdurchmesser von mindestens DN 120 bei Tischkreissägen und mindestens DN 140 bei Formatkreissägen erforderlich, entsprechend einer Absaugluftmenge von mindestens 800 bzw. 1100 m³/h bei 20 m/s Luftgeschwindigkeit im Anschlussstutzen. Zusätzlich wurde eine abgesaugte Oberhaube nachgerüstet, die je nach Größe mit einem Rohrdurchmesser zwischen DN 63 und DN 80 (entsprechend ca. 200 bis 400 m³/h) versehen ist.

Im Rahmen des Projekts zur Umsetzung der TRGS 553 (03.1999) wurden von der Holz-Berufsgenossenschaft Messungen an 35 optimierten Tischkreissägen durchgeführt. Dabei wurde eine mittlere E-Staubkonzentration von 0,74 mg/m³ ermittelt. Nur 5 % der Messwerte lagen über 1,71 mg/m³. Die mittlere Staubminderung bezogen auf den Ausgangswert betrug ca. 66 %. Der ehemalige Grenzwert 2 mg/m³ ist in dieser Ausführung somit problemlos einzuhalten.

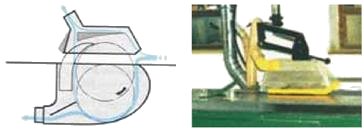

Abbildung 26: Optimierte Stauberfassung an einer Tischkreissäge

9.6.4 Weiterführende Hinweise

Für stationäre Holzbearbeitungsmaschinen wie Tisch- und Formatkreissägen, Bandsägen, Fräs-, Hobel- und Bandschleifmaschinen wurde bereits 1989 das Prüfzeichen "GS-staubgeprüft" eingeführt. Dabei obliegt die Auslegung von Erfassungseinrichtung und Volumenstrom dem Maschinenhersteller, der einen Absauganschluss mit definiertem Durchmesser liefert. Der Hersteller garantiert damit nach Typprüfung der Maschine oder einer Nachrüst-Erfassungseinrichtung durch zertifizierte Prüfstellen, z.B. der Holz-Berufsgenossenschaft, die Einhaltung des Standes der Technik mit 2 mg/m³, wenn die bauseitige Absauganlage eine Mindestgeschwindigkeit von 20 m/s in diesem Absauganschluss erzeugt.

Hinweise zur Auslegung von Erfassungseinrichtungen und Vorschläge für die Nachrüstung der einzelnen Maschinentypen können den folgenden Schriften entnommen werden:

BG-Information "Holzstaub - Arbeitssicherheit und Gesundheitsschutz beim Erfassen, Absaugen und Lagern" (BGI 739), "Holzstaub" - Projektbericht zur Umsetzung der TRGS 553 "Holzstaub".

9.7 Be- und Entlüftung von gewerblichen Küchen

9.7.1 Ausgangssituation

Durch Koch-, Brat-, Grill- und Frittierprozesse in Küchen werden Wärme, Feuchtigkeit und Stoffe freigesetzt. Wärme und Feuchtigkeit können zu einer klimatischen Belastung des Küchenpersonales führen. Was die stoffliche Belastung betrifft, haben umfangreiche Untersuchungen gezeigt, dass unter den mehr als 200 nachgewiesenen chemischen Verbindungen auch solche mit gesundheitsschädigendem Potenzial sind. Werden Küchen unzureichend be- und entlüftet, so können an den Arbeitsplätzen sowohl erhöhte klimatische als auch stoffliche Belastungen auftreten. Erkrankungen der Beschäftigten sind dann möglich.

9.7.2 Kriterien für lufttechnische Maßnahmen

Aufgabe einer Küchenbe- und -entlüftungsanlage ist es, die entstehenden Wärme-, Feuchte- und Stofflasten möglichst vollständig zu erfassen und abzuführen sowie die abgeführte Luftmenge durch frische Zuluft zu ersetzen (Umluftbetrieb ist in Küchen nicht erlaubt). Damit sind grundsätzlich sowohl eine Be- als auch eine Entlüftungsanlage erforderlich.

Über den heißen Küchengeräten, z.B. Herde, Grillplatten, Kochkessel, entstehen zur Decke gerichtete Thermikströmungen. Mit dieser Thermikströmung werden die bei den Koch-, Brat-, Grill- und Frittierprozessen entstehenden Wärme-, Feuchte- und Stofflasten ebenfalls zur Decke transportiert. Es reicht also aus, über im Deckenbereich positionierte Erfassungseinrichtungen diese Lasten zu sammeln und abzuführen. Die Küchenentlüftung erfolgt über so genannte Küchenlüftungshauben bzw. Küchenlüftungsdecken. Küchenlüftungsdecken dienen der großflächigen Erfassung der entstehenden Wärme-, Feuchte- und Stofflasten. Diese sitzen höher als Hauben, meist in Höhen ab 2,5 m über Fußboden.

Durch die Küchenbelüftungsanlage soll die notwendige Zuluft so eingebracht werden, dass weder die Erfassung gestört wird noch Zugerscheinungen an den Arbeitsplätzen auftreten.

9.7.3 Getroffene Maßnahmen

Entstehen Thermikströmungen, so bietet sich die Schichtenströmung zur wirksamen Wärme-, Feuchte- und Stofflastabfuhr an. Dabei wird im Idealfall die Zuluft bodennah, induktionsarm und zugfrei in die Küche eingebracht. Zugerscheinungen im Fußbereich sind zu vermeiden. Aus diesem Grunde sollte die Ausströmgeschwindigkeit am Luftdurchlass bei flächenförmiger Bauart unter 0,20 m/s liegen, bei zylinderförmiger Bauart unter 0,40 m/s. Die Zulufttemperatur sollte mindestens 20 °C betragen.

Es bildet sich im Arbeitsbereich eine Frischluftzone aus, mit der Folge einer nur geringen thermischen und stofflichen Belastung. Der Zuluftvolumenstrom ist so zu dimensionieren, dass die Höhe H dieser Frischluftschicht sicher über Kopf der Beschäftigten reicht. Bei Küchenlüftungsdecken erfolgt die Berechnung bis zu einer Höhe H = 2,5 m (siehe Abbildung 27).

Die Berechnung des Thermikluftvolumenstromes und darauf aufbauend des notwendigen Ab- bzw. Zuluftvolumenstromes erfolgt nach VDI 2052 "Raumlufttechnische Anlagen für Küchen".

Abbildung 27:

• Schichtenströmung mit Erfassung über Küchenlüftungsdecke
• Bodennahe Zulufteinbringung
• Nahezu unbelasteter Arbeitsbereich (Höhe H)

Auf Grund der besonderen Hygieneanforderungen in Küchen müssen bodennah positionierte Luftdurchlässe besonderen Hygieneansprüchen genügen (siehe DIN 18.869-3 "Großküchengeräte; Einrichtungen zur Be- und Entlüftung von gewerbsmäßigen Küchen; Teil 3: Luftdurchlässe").

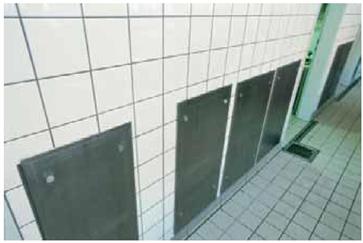

Abbildung 28: Bodennah positionierte Flächenluftdurchlässe aus Edelstahl, beginnend 0,2 m über Fußboden (Spritz- bzw. Reinigungsrand)

9.7.4 Weitergehende Informationen

9.8 Arbeiten im Steinbruch

9.8.1 Ausgangssituation

Bei der Gewinnung von Rohblöcken in Steinbrüchen und bei der weiteren Bearbeitung werden handgeführte Druckluft- und Elektrowerkzeuge eingesetzt. Die Arbeiten werden im Freien, in Steinhauerhütten und Werkhallen ausgeführt. Bei der Bearbeitung entstehen Feinstäube, welche über die Atemwege die Lunge erreichen.

Abbildung 29: Erhebliche Staubbelastung bei Arbeiten ohne Absaugung

Eine besondere Gefahr stellt der alveolengängige Quarzstaub dar, welcher zu Silikose und Siliko-Tuberkulose führen kann. In Einzelfällen kann daraus Krebs entstehen. Der Grenzwert kann in der Trockenbearbeitung nur mit gut gewarteten Entstaubungsanlagen eingehalten werden. Ohne Entstaubung werden Grenzwerte um ein Vielfaches überschritten.

Der freigesetzte Staub ist möglichst vollständig an der Entstehungsstelle zu erfassen. Er wird über flexible Schläuche und Rohrleitungen der Filteranlage zugeführt.

9.8.2 Kriterien für lufttechnische Maßnahmen

Eine wirksame Stauberfassung ist nur möglich, wenn der Staub an der Entstehungsstelle, d.h. am Meißel, Winkelschleifer oder Bohrer erfasst wird. In Sonderfällen gelingt das gut mit Absaugung durch einen Hohlbohrer.

9.8.3 Getroffene Maßnahmen

Zur Stauberfassung werden eingesetzt:

• Gummitüllen, die das Meißelwerkzeug umschließen. Sie müssen so dicht wie möglich an das Werkstück heranreichen.
• Absaugtopf mit Gummibalg. Dieser umfasst Bohrwerkzeug und Bearbeitungsstelle vollständig und liegt auf der Gesteinsoberfläche auf.

Abbildung 30: Staubabsaugung direkt am Druckluftwerkzeug

Abbildung 31: Absaugtopf mit Gummibalg um den Bohrmeißel

• Eine optimale Stauberfassung ist nur dann gewährleistet, wenn die Stauberfassungseinrichtung am Drucklufthammer befestigt ist und somit zwangsläufig mitgeführt wird. Absaugtrichter sind wegen Querströmungen im Freien nicht einsetzbar. Erfassungsprobleme treten bei unterschiedlichen Meißellängen auf. In Steinbrüchen sind die Absaugschläuche teilweise länger als 10 m. Dadurch lässt die Absaugleistung nach.
• Messergebnisse
  In der Branche "Naturwerkstein" wurden von 1997 bis 2002 Staubkonzentrationen am Arbeitsplatz gemessen.

Bezogen auf die bis 2004 geltenden Luftgrenzwerte

• unterschritten 65 % der Messwerte den Grenzwert für aveolengängigen Quarzfeinstaub (0,15 mg/m³),
• unterschritten 90 % der Messwerte den allgemeinen Staubgrenzwert für aveolengängigen Staub (6 mg/m³),
• unterschritten mehr als 80 % der Messwerte den allgemeinen Staubgrenzwert für einatembaren Staub (10 mg/m³).
• Technische Daten der Lüftungsmaßnahme
  Im Steinbruch und in der Weiterverarbeitung werden druckluftbetriebene oder elektrisch betriebene Entstaubungsgeräte eingesetzt. Üblich sind Anlagen mit 120 m³/h Volumenstrom pro Absaugstelle, was einer Strömungsgeschwindigkeit von 26 m/s in einem Absaugschlauch mit Ø 4 cm entspricht.

Nur beim Einsatz einer automatischen Filterabreinigung sowie regelmäßiger Wartung und Instandhaltung ist die Wirksamkeit der Entstaubung auf Dauer gewährleistet.

9.9 Trockene Bearbeitung mineralischer Werkstoffe mit handgeführten Maschinen

9.9.1 Ausgangssituation

Insbesondere im Baubereich werden regelmäßig handgeführte Maschinen und Geräte verwendet, um mineralische Werkstoffe/Baustoffe zu bearbeiten, z.B.

• Trennschleifer (Winkelschleifer),
• Mauernutfräsmaschinen,
• Betonschleif- und -fräsmaschinen
  oder
• Schwing- und Exzenterschleifer.

Bei Verwendung der Geräte ohne wirksame Absaugung werden erfahrungsgemäß extrem hohe Staubkonzentrationen erzeugt und die geltenden Grenzwerte um mehr als das 50fache und mehr überschritten.

Zur Reduzierung der Staubemission müssen die Maschinen/Geräte gemäß Anhang III Nr. 2 der Gefahrstoffverordnung wirksam abgesaugt werden. Die Wirksamkeit der Absaugung ist vor der ersten Inbetriebnahme nachzuweisen.

Da am Markt verschiedene Maschinen und Geräte mit Stauberfassungseinrichtungen angeboten werden, jedoch dazu eine systematische staubtechnische Bewertung fehlt, wurde ein "Forschungsprojekt" Untersuchungen zum Staubemissionsverhalten durchgeführt. Die Untersuchung der Maschinen/Geräte erfolgte unter Praxisbedingungen in einem speziellen Prüfraum nach genau definierten Prüfbedingungen.

9.9.2 Kriterien für die staubtechnische Bewertung

Untersucht wurden ausschließlich von Herstellern angebotene Gerätesysteme, die mit einer Stauberfassungseinrichtung am Arbeitsgerät ausgerüstet sind und mit einem Entstauber betrieben werden (Arbeitsgeräte mit Entstauber). Als Entstauber wurden Geräte der Staubklasse M oder höherwertig eingesetzt.

9.9.3 Ergebnis

Bei den staubtechnischen Untersuchungen hat sich gezeigt, dass die Wirksamkeit der Stauberfassung maßgeblich vom Erfassungselement und dem angeschlossenen Entstauber beeinflusst wird. Daneben ist die Menge des erzeugten Staubes von Bedeutung.

Erfassungselement: Je dichter die Bearbeitungsstelle vom Erfassungselement umschlossen wird, umso geringer ist die Staubemission.

Mobilentstauber: Nicht alle Mobilentstauber einer Staubklasse sind für die Erfassung von mineralischen Stäuben geeignet. So haben sich insbesondere zweistufige Mobilentstauber mit Papierfiltertüten als nachteilig erwiesen, da durch den Feinstaubanteil im erfassten Staub schon nach kurzer Zeit die Oberfläche der Filtertüte sehr dicht belegt und dadurch die Saugleistung des Entstaubers extrem reduziert wird. Zur Aufrechterhaltung der Saugleistung muss bei hohem Staubanfall alle 10 bis 20 Minuten die Filtertüte gewechselt werden, was für die Praxis nicht geeignet ist.

Sehr staubintensive Bearbeitungsgeräte sind erfahrungsgemäß Trennschleifer und Mauernutfräsmaschinen. Trotz des hohen Staubanfalls konnte bei einigen Geräten mit guter Kapselung und geeignetem Entstauber die Einhaltung der Grenzwerte nachgewiesen werden, während bei anderen sowohl hinsichtlich der einatembaren (E-Staub) und alveolengängigen Fraktion (A-Staub) als auch des bis Ende 2004 geltenden Grenzwertes für Quarzfeinstaub um mehr als 10fache Überschreitungen festgestellt worden sind.

Die Untersuchungen und Auswertungen sind noch nicht abgeschlossen. Eine systematische Zusammenstellung der Ergebnisse und Umsetzung in einer für den Anwender verständlichen Form wird als Hilfestellung zur Auswahl staubarmer Bearbeitungsgeräte angeboten werden.

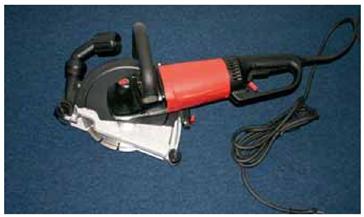

Abbildung 32: Diamant-Winkeltrennschleifer mit weitestgehend geschlossenem Stauberfassungselement

Abbildung 33: Mobilentstauber

9.10 Trocken-Kernbohrungen in Kalksandstein

9.10.1 Ausgangssituation

Bei Errichtung oder Umgestaltung von Gebäuden sind oft Bohrungen, z.B. für Lüfter, Rauchgasanschlüsse, Durchbrüche oder elektrische Schaltgeräte, erforderlich.

Das zu bohrende Material ist häufig Kalksandstein und verursacht erhebliche Staubmengen.

Bei Kernbohrungen mit Ø 74 mm und Ø 112 mm ergab sich, dass die Grenzwerte für die aveolengängige - wie auch die einatembare Staubfraktion (A- und E-Fraktion) - um mehr als das 10fache überschritten wurden.

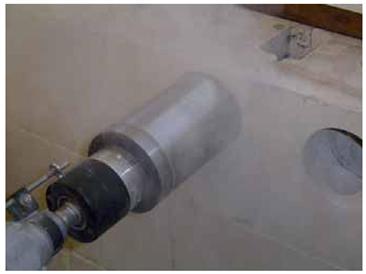

Abbildung 34: Kernbohrung ohne Absaugung

9.10.2 Kriterien für lüftungstechnische Maßnahmen

Die freigesetzten Stäube müssen direkt erfasst und abgeschieden werden.

Ein neben dem Bohrgerät vorhandenes Absauggerät mit einer geeigneten Erfassungseinrichtung muss ständig nachgeführt und wiederholt positioniert werden, um eine wirksame Erfassung zu gewährleisten. Erfahrungsgemäß stört dies den Arbeitsfortgang und unterbleibt häufig.

Auf Grund der wechselnden Bohrstellen sollte deshalb ein zwangsläufig wirkendes Verfahren eingesetzt werden.

9.10.3 Getroffene Maßnahmen

Zum Einsatz kommen Bohrwerkzeuge mit integrierter Absaugung. Unter Einsatz eines Mobilentstaubers mit einem Volumenstrom von ca. 220 m³/h ergeben sich personenbezogene Messwerte, die den Grenzwert für die alveolengängige und die einatembare Fraktion deutlich unterschreiten.

Abbildung 35: Bohreinheit mit Mobilentstauber

Abbildung 36: Bohrkrone mit Zentralbohrer

Die Bohrmaschine wird direkt an den Mobilentstauber angeschlossen. Bei Einschalten der Bohrmaschine wird der Entstauber automatisch mit eingeschaltet und hat eine Nachlaufzeit zur Bohrmaschine von ca. 15 s. Der Mobilentstauber hat eine automatische Rüttelabreinigung.

Messwerte

9.11 Handlaminieren von faserverstärkten Kunststoffen

9.11.1 Ausgangssituation

In einer Fertigungshalle werden glasfaserverstärkte Kunststoffe (GFK) und Glasfaserverstärkte Polyestermaterialien (GFP) überwiegend durch Handauflegeverfahren in Vakuumformen zu Sandwichteilen verarbeitet. Die Abmessungen der Vakuumformen betragen im Mittel 1350 mm x 2100 mm. Die Beschäftigten legen die Folien bzw. Matten in die Vakuumform. Nach dem Formvorgang werden die Oberflächen der Formen dreimal mit Polyesterharz gestrichen. Die fertigen Teile werden unter anderem als Dach-, Wand- und Türelemente für Trafostationen, Verkleidung von Alugerüsten und in der Wasserversorgung eingesetzt.

In der Produktionsphase entstehen drei Emissionsvorgänge:

• Auftragen der Polyesterdeckschicht auf die Folien der Unter- und Oberseite,
• Benetzen der Flächen mit Harz,
• Benetzen der Matten als Laminat.

In der Fertigungshalle ist zur Reduzierung der Styrol-Konzentrationen eine RLT-Anlage betrieben.

Technische Daten:

Hallenmaße: L = 60 m; B = 25 m; a = 1500 m²; H = 5 m; V = 7500 m³

Anzahl Vakuumformen: 28

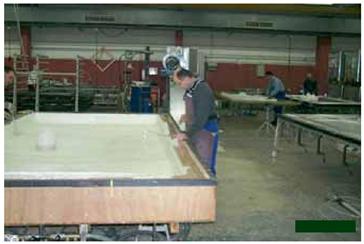

Abbildung 37: Verarbeitung der GFK-und GFP-Materialien ohne Absaugung mit raumlufttechnischer Anlage (RLT-Anlage)

9.11.2 Kriterien für lufttechnische Maßnahmen

Durch die RLT-Anlage in Abbildung 37 ohne Absaugung und Erfassung an den Entstehungsstellen werden die Styrol-Emissionen nicht ausreichend beseitigt, außerdem entstehen in der Halle z.T. unkontrollierte Luftströmungen. Die Folge daraus ist, dass der Arbeitsplatzgrenzwert (AGW) für Styrol von 86 mg/m³ im Arbeitsbereich überschritten wird.

Dies führt dazu, dass die Beschäftigten persönliche Schutzausrüstungen tragen müssen.

9.11.3 Getroffene Maßnahmen

Zur Reduzierung der Styrol-Konzentrationen wurde folgende lufttechnische Schutzmaßnahme durchgeführt:

Absaugung der Styrol-Emissionen durch eine zentrale Absauganlage mit Fortluft nach außen. Die Styrol-Dämpfe werden durch zwei verfahrbare Hauben oberhalb der Vakuumformen erfasst. Für jeden Tisch wurde ein Absauganschluss installiert, an dem die Hauben angeschlossen werden.

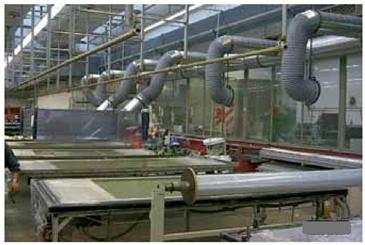

Abbildung 38: Verarbeitung der GFK-und GFP-Materialien mit Absaugung und raumlufttechnischer Anlage (RLT-Anlage)

Technische Daten der Absauganlage:

Absaugung: V = 7000 m³/h,

Absaugung pro Vakuumform: V = 1700 m³/h,

Filtermaterial: Braunkohle, 100 kg

Mit der Absauganlage und der Erfassung des Styrols durch die Hauben oberhalb der Vakuumformen wurden die Styrolkonzentrationen auf ein Drittel reduziert. Die Messergebnisse zeigen, dass der AGW eingehalten wird.

Um diese Betriebssituation dauerhaft sicherzustellen, ist eine gewissenhafte Wartung der lufttechnischen Einrichtungen eine grundlegende Voraussetzung. Hierzu wird unter anderem das Filtermaterial im Abscheider roh- und reinluftseitig mit einem Photoionisationdetektor (PID) überwacht. Der PID wird regelmäßig kalibriert.

9.12 Entstaubung von Baustoffmischanlagen

9.12.1 Ausgangssituation

Es werden z.B. in der Baustoffindustrie oder in Bergwerken Mischanlagen betrieben, in denen staubförmig angelieferte Stoffe untereinander vermischt oder mit Wasser zu einem pumpfähigen Gemisch angerührt werden. Dabei wird das Schüttgut üblicherweise aus einem Silo in die unterhalb des Silos befindliche Mischanlage ausgetragen und dort gemischt.

Beim Eintrag des Schüttgutes vom Silo in die Mischanlage wird staubhaltige Verdrängungsluft freigesetzt. Zur Abführung dieser Verdrängungsluft wird häufig am Abluftstutzen des Mischers ein einfacher Filterbeutel, z.B. aus Baumwolle befestigt, der als "Entlüftungsfilter" dienen soll (siehe Abbildung 39). Diese verbreitete Technik hat im Betrieb weit reichende Nachteile.

Abbildung 39: Anlage mit Filterbeutel

Probleme:

• Der Überdruck im Mischbehälter steigt kontinuierlich an und führt zu Staubaustritt aus der Beobachtungsöffnung und aus Undichtigkeiten der Anlage.
• Es kommt zu Staubemissionen aus dem Filtermedium selbst, da es weder abgereinigt noch überwacht werden kann. Feinstaub wird durch das Filtermedium nicht zurückgehalten.
• Zusätzlich ist der Beschäftigte beim häufig erforderlichen Aus- und Einbau des Filterbeutels exponiert.

Messergebnisse

In so entlüfteten Mischanlagen für Baustoffe wurden personenbezogene Konzentrationen von einatembaren Staub (E-Staub) bis zu 40 mg/m³ (Arbeitsplatzgrenzwert (AGW) = 10 mg/m³) gemessen. Ferner wurden Überschreitungen der bis Ende 2004 geltenden Luftgrenzwerte für einzelne Gefahrstoffe (Quarzfeinstaub, Schwermetalle) festgestellt.

9.12.2 Kriterien für lufttechnische Maßnahmen

Ein geeignetes Entstaubungssystem für Mischanlagen sollte die im Mischbehälter anfallende Verdrängungsluft durch direkte Absaugung am Mischbehälter erfassen. Ein geringfügiger Unterdruck im Mischer kann Undichtigkeiten ausgleichen. Durch richtige Wahl des Filtermediums, des Abreinigungssystems und richtige Dimensionierung sollte das Filter auch bei nasser Luft in Verbindung mit hygroskopischen Stäuben abreinigbar bleiben. Die gereinigte Luft sollte ins Freie abgeführt werden.

9.12.3 Getroffene Maßnahmen

Es wurde eine aktive Trockenentstaubung durch Aufbau eines filternden Abscheiders mit Ventilator an Stelle des Filterbeutels eingesetzt. Im Mischbehälter wird ein geringfügiger Unterdruck erzeugt, die staubhaltige Verdrängungsluft strömt in das Filtergehäuse, der Staub wird an den Filterelementen abgeschieden und die Reinluft über Dach ins Freie geführt. Die Filterelemente mit PTFE-Membrane werden durch ventilgesteuerte Druckluftimpulse vollautomatisch abgereinigt. Das Filter ist Platz sparend in den Stahlbau oberhalb der Mischanlage integriert und der Austrag des abgeschiedenen Staubes erfolgt direkt zurück in den Mischer. Um bei Nassmischern ein Anbacken des Staubes zu vermeiden, wird trockene Raumluft mit angesaugt oder gegebenenfalls eine Isolierung oder Beheizung des Filtergehäuses vorgesehen.

Abbildung 40: Filternder Abscheider mit Ventilator an Stelle des Filterbeutels

Technische Daten (Beispiel)

Volumenstrom: 600 m³/h

Filter: Taschen-Jetfilter

Filterfläche: 6 m²

Filtermedium: Polyester-Nadelfilz mit PTFE-Membrane

Abreinigung: Druckluft 5 bar

Vorteile:

erhebliche Expositionsminderung; wartungsfreier und vollautomatischer Betrieb;

kürzere Reinigungszeit;

weniger Verschleiß;

Kontrollmessungen nach TRGS 402 können entfallen.

Messergebnis: Die E-Staubkonzentration im Arbeitsbereich verminderte sich auf 0,2 mg/m³.

9.13 Verladehalle mit LKW und Staplerverkehr

9.13.1 Ausgangssituation

Problemstellung

In die geschlossenen Verladehallen fahren LKW ein und werden dort durch Gabelstapler mit Traglasten von 8 t be- und entladen. Trotz Rußfiltern an allen Staplern und lufttechnischer Maßnahmen (Mischlüftung mit Zu- und Abluft an der Hallendecke) konnte der bis Ende 2004 geltende Grenzwert für Dieselmotoremissionen nicht mehr eingehalten werden.

Messungen zeigten, dass die vorhandene lufttechnische Anlage die Abgase gleichmäßig mischt und mit einer Raumluftwechselzahl von 2,6/h nur unwesentlich verdünnt.

Technische Daten

Hallengröße: (L, B, H) 320 m, 30 m, 12 m; 25 Diesel-Gabelstapler, 8 t Tragfähigkeit, Dieselverbrauch: 500 t/a, Rußfilter an allen Staplern; Abfertigung von durchschnittlich 70 LKW pro Schicht, maximal bis zu 260 LKW pro Tag in der geschlossenen Halle

9.13.2 Kriterien für lufttechnische Maßnahmen

Die Abgase der Verbrennungsmotoren sind heiß und steigen somit nach oben zur Hallendecke. Im Fall der Gabelstapler werden die Abgase sogar über Dach der Fahrzeuge nach oben abgeleitet. Damit bietet sich für die Lüftung das Konzept der Schichtenströmung an (siehe auch Abschnitt 4, Abbildung 8).

Im Unterschied zu stationären Emissionsquellen, in denen die Überlegenheit der Schichtenströmung bereits vielfach nachgewiesen wurde, liegen in diesem Fall folgende erschwerende Umstände vor:

Die Schadstoffemittenten sind mobil. Dies führt zu Verwirbelungen der Luft durch die Fahrbewegungen. Hinzu kommt die Einschränkung, dass Frischluft in Bodennähe nur von den Seitenwänden aus relativ großer Entfernung zugeführt werden kann. Die Luftdurchlässe benötigen also einerseits eine große Wurfweite, dürfen andererseits aber nicht zu unerwünschten Verwirbelungen der Luft oder zu Induktionseffekten führen.

9.13.3 Getroffene Maßnahme

Beschreibung

In den 180 m langen ersten Teil der Verladehalle wurde eine Lüftung nach dem Schichtenströmungsprinzip eingebaut. Deren entscheidender Bestandteil sind 40 im Bodenbereich an den Hallenseiten eingesetzte Zuluftdurchlässe, welche die 30 m breite Halle impulsarm mit Zuluft versorgen (175.000 m³/h; flächenbezogener Zuluftstrom 32 m³/[m² h*]). Die Zuluftdurchlässe sind speziell für diese Anwendung optimiert. Sie haben die widersprüchlichen Anforderungen von ausreichender Wirkungstiefe bei gleichzeitig geringer Induktion zu erfüllen. Eine zu hohe Induktionswirkung würde zu einer unerwünschten Rückvermischung der Zuluft mit verunreinigter Raumluft führen.

Die Abluft (280.000 m³/h) wird an der Decke abgezogen. Die Luftdifferenz wird über die Blocklager ausgeglichen. Im Heizfall findet eine Energierückgewinnung über Rotationswärmetauscher statt. Die bedarfsgerechte Steuerung der frequenzgeregelten Antriebe der Ventilatoren wird mit Hilfe eines Sichttrübungsmessgerätes vorgenommen. Die Anpassung der Leistung der Lüftung an den augenblicklichen Bedarf dient der Energieeinsparung. Die Steuerung ist in das Leitsystem eingebunden.

Abbildung 41: Skizze der Luftführung (Querschnitt durch die Halle)

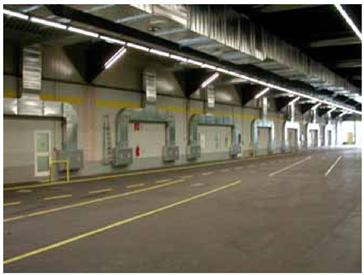

Abbildung 42: Bodennah angeordnete Zuluftdurchlässe neben den Verladezonen (in der obigen Skizze links angeordnet)

Messergebnisse

Die Wirkung der neuen Lüftung ist mittlerweile mit mehreren Messungen der Dieselmotoremissionen an verschiedenen Orten in der Halle im Frühsommer untersucht worden. Die Konzentrationen betrugen sowohl in den Staplerkabinen wie auch an einem ortsfesten Messpunkt nur¹/₄ der Werte, die zuvor unter ansonsten gleichen Bedingungen mit der alten Lüftung gemessen worden waren.

Eine zweite Messung ist im Winter unter geringfügig anderen Betriebsbedingungen durchgeführt worden. Dabei ergaben sich etwas höhere Konzentrationen als im Sommer, aber noch immer weitaus geringere als mit der bisher verwendeten Mischlüftung.

Die Messwerte erlauben einen Ausstieg aus den regelmäßigen Kontrollmessungen.

Die Verwirbelungen durch die Fahrzeuge beschränken sich auf den Bodenbereich und stören die Wirkung der Schichtenströmung nur gering.

Der Energieverbrauch ist mit der neuen Lüftung gesunken. Die Beschäftigten sind hochzufrieden.

Die Filter können sich prozessbedingt schnell zusetzen. In dem geschilderten Beispiel ergibt sich ein Wartungsaufwand von 3 bis 4 Filterwechsel/Jahr im Bereich des Wärmerades (Wärmerückgewinnung im Winter).

9.14 Bogenoffsetdruck mit UV-Trocknung

9.14.1 Ausgangssituation

Zur Farb- bzw. Lacktrocknung im Bogenoffsetdruck können entweder physikalische Verfahren (Heißluft und oder IR-Strahlung) zum Austreiben der Lösemittel oder chemische Verfahren (UV-Licht) zur Polymerisation eingesetzt werden. Bei den lösemittelfreien UV-Farb- bzw. UV-Lacksystemen ist bei der Trocknung mit UV-Licht die Bildung von Ozon durch die energiereiche UV-Strahlung im Wellenlängenbereich kleiner 230 nm nicht auszuschließen. Des Weiteren muss mit möglichen Spaltprodukten aus den verwendeten Farben und Bedruckstoffen, z.B. Papier, gerechnet werden.

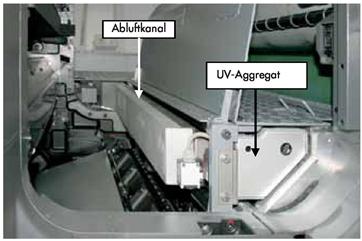

Abbildung 43: Druckmaschinenbauraum (Ausschnitt) im Bogenoffset

Eine weitere typische Gegebenheit des Offsetdrucks resultiert aus der Notwendigkeit des Waschens der Gummitücher, den eigentlichen Überträgern des Druckbildes auf den Bedruckstoff. Hierzu werden Lösemittel eingesetzt, die in Verbindung mit der heißen Oberfläche der UV-Lampen (800 bis 900 °C) eine Explosionsgefahr erzeugen können.

9.14.2 Kriterien für lüftungstechnische Maßnahmen

Ozon ist ein Reizgas, das schon in niedrigen Konzentrationen auf Augen, Nase, Rachenraum und Lunge einwirkt. Auf Grund der hohen Maschinenlaufgeschwindigkeiten (bis zu 14.000 Bogen pro Stunde) und der damit verbundenen Luftströmung kann das gebildete Ozon über die gesamte Maschinenlänge ungehindert in den Drucksaal austreten.

Spaltprodukte aus den Bedruckstoffen und den Fotoinitiatoren riechen zum Teil sehr intensiv. Diese Geruchsstoffe können über den Bogenlauf bis hin zur Bogenentnahme transportiert werden, dem eigentlichen Arbeitsplatz des Druckers, wo sie dann, in Abhängigkeit von der Menge, eine hohe Belästigung verursachen. Empfehlenswert wäre deshalb eine gute Be- und Entlüftung des gesamten Drucksaals. Weiterhin sollten die Druckerzeugnisse bei Geruchsbelästigung möglichst umgehend aus dem Drucksaal transportiert oder abgesaugt werden, da die Geruchsstoffe noch dem Papier anhaften.

Hinsichtlich der Atemluftbelastung im Drucksaal sind die Emissionen aus den zur Anwendung kommenden Waschmitteln weniger kritisch. Auf Grund der relativ hohen Flammpunkte (Fp > 55 °C) verdampfen diese nur sehr langsam und in geringer Menge.

9.14.3 Getroffene Maßnahmen

Um die Exposition gegenüber Ozon zu begrenzen, werden UV-Aggregate heute üblicherweise mit stationären Luftabsaugungen ausgestattet, die das Ozon nach außen abführen und so aus dem Drucksaal entfernen. Dadurch wird gewährleistet, dass die neben der UV-Strahlung erzeugte Wärme und das gebildete Ozon nicht in den Arbeitsraum gelangen können. Dabei ist darauf zu achten, dass die Maschinenverkleidung vollständig angebracht ist, denn nur so sind eine wirksame Schadstofferfassung und damit eine ausreichende Absaugung gewährleistet.

Die effiziente Ozonabsaugung am Ort der Entstehung garantiert, dass der AGW-Wert nicht überschritten wird.

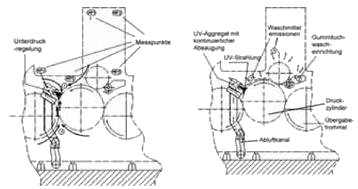

Abbildung 44: Absaugung diffuser Emissionen aus dem Druckmaschinenbauraum

Die kontinuierliche Luftzufuhr und die damit einhergehende Luftverwirbelung durch den Papiertransport in der Druckmaschine sorgen in aller Regel dafür, dass eine Diffusion von Lösemittelemissionen in gefahrbringender Konzentration zum UV-Trockner nicht stattfindet. Die Absaugung der UV-Trockner und der damit verbundene zusätzliche permanente Luftaustausch tun ein Übriges, um eine Gefährdung (Explosionsgefahr) durch den Eintrag von Lösemittel in den Trocknerbereich zu verhindern. Eventuell auftretende Spaltprodukte aus den Farben und dem Bedruckstoff können, falls erforderlich, durch eine zusätzliche optional erhältliche Geruchsabsaugung im Bereich der Bogenentnahme entfernt werden (siehe Abbildung 45).

Abbildung 45: Bogenoffsetmaschine im Drucksaal: Alle abgesaugten Emissionsbestandteile werden mittels Abluftleitungen über Dach abgeführt, wodurch ein Eintrag in den Arbeitsbereich ausgeschlossen wird.

Zusätzlich müssen nachfolgend beschriebene Maßnahmen beim Waschvorgang des Gummituchs ergriffen werden:

1. Das Trocknersystem muss ausgeschaltet sein.
2. Abkühlvorgang des Trocknersystems (2 min).
3. Absaugung der lösemittelhaltigen Luft während des Waschzyklus (2 min).
4. Absaugung der eventuell noch lösemittelhaltigen Luft nach dem Waschzyklus (2 min).
5. Wiederinbetriebnahme des Trockners.

Fortschrittliche UV-Trocknersysteme können auf Grund des Sicherheitskonzepts von Trockner- und Druckmaschinenhersteller eine erhebliche Verkürzung dieser Waschzeiten im UV-Bogenoffsetdruck realisieren. Dabei kann die maximal theoretische Lösemittel-Konzentration im Trockner rechnerisch ermittelt werden. Unter der Annahme, dass sämtliches eingebrachtes Waschmittel in den Trocknerbereich gelangt, lässt sich mit der abgesaugten Luftmenge, der Waschmittelmenge und Molmasse sowie der Betrachtung als ideales Gas die maximale Konzentration ermitteln. Ist die Luftmenge ausreichend groß, so werden je nach Typ des Waschmittels (Flammpunkt > 55 °C) maximale Konzentrationen von weniger 1 % der UEG erreicht.

Auf Grund der Vielfalt an unterschiedlichen Druckmaschinen/-konstruktionen und UV-Trocknersystemen muss im Einzelfall geprüft werden, welche der folgenden Kriterien dabei zum Tragen kommen:

• Unterdruckregelung des Abluftsystems,
• Unterdrucküberwachung am UV-Trockner,
• kontinuierlicher Luftaustausch im Maschinenraum, um das Überschreiten der unteren Explosionsgrenze zu verhindern,
• konstruktive Optimierung von UV-Trockner und Druckmaschine zur Verhinderung von Totvolumina, in denen eine Anreicherung mit Lösemitteln erfolgen kann,
• Konzentrationsmessungen zur Überprüfung und Abnahme.

Die vorstehend aufgeführten Kriterien stellen eine mögliche Lösung für diese Systeme dar; es handelt sich hierbei jedoch nicht um verbindliche Anforderungen.

9.15 Siebdruckereien

9.15.1 Ausgangssituation

Verfahrenstechnisch bedingt kommt es in Siebdruckereien zur Emission von Lösemitteldämpfen, was vor allem auf das Verdunsten der in den Druckfarben, Reinigungs- und Hilfsmitteln enthaltenen Lösemittel zurückzuführen ist. Emissionen treten vor allem beim Druckvorgang, beim Trocknen des Farbauftrages und bei der Siebreinigung auf. Diese unvermeidbaren Stofffreisetzungen können zur Beeinträchtigung der Gesundheit der Beschäftigten führen.

Im Rahmen umfangreicher Messungen in insgesamt 40 Siebdruckereien wurde bei 17 % der Messwerte eine Überschreitung der Grenzwerte festgestellt [LASI/ALMA-Empfehlung LV 24.] (LASI = Länderausschuss für Arbeitsschutz und Sicherheitstechnik). Die Grenzwertüberschreitungen waren insbesondere auf die 2003 erfolgte Senkung der damaligen MAK-Werte zweier oft eingesetzter Lösemittel (Solvent Naphtha von 200 auf 100 mg/m³, Diacetonalkohol von 240 auf 96 mg/m³!) zurückzuführen.

Zur Vermeidung und Verminderung dieser Belastungen durch Lösemitteldämpfe sind deshalb nach dem Schutzstufenkonzept der Gefahrstoffverordnung unter anderem nach § 9 Abs. 2 Nr. 2 lufttechnische Maßnahmen einsetzbar (Schutzstufe 2), was gegenwärtig in der Praxis nur unzureichend der Fall ist. In kleinen Siebdruckereien dominiert die freie Lüftung. Werden lufttechnische Maßnahmen angewendet, beschränken sich diese meistens auf die Absaugung der Lösemitteldämpfe aus den Durchlauftrocknern, aus dem Drucksaal und aus dem Siebwaschbereich. Raumlufttechnische Anlagen mit gezielter Zu- und Abluftführung sowie Wärmerückgewinnung sind kaum anzutreffen.

9.15.2 Kriterien für lufttechnische Maßnahmen

Als Beispiel dienen die Trockenhorden in einer Siebdruckerei, die Druckerzeugnisse, z.B. Plakate, nach dem Flachsiebdruckverfahren herstellt. Es soll eine wirkungsvolle Maßnahme zur Reduzierung der Lösemittelbelastung im Arbeitsbereich während des Bestückens einer Siebdruckmaschine (Dreiviertelautomat) und dem sich anschließenden Trockenvorgang dargestellt werden.

Ausbreitung der Lösemitteldämpfe

Trockenhorden stellen eine Quelle für die Emission von Lösemitteldämpfen dar. Während des Trocknungsprozesses treten Lösemitteldämpfe ungehindert in den Drucksaal bzw. in die Arbeitsbereiche der Beschäftigten aus. Da die Trockenhorden während des Druckvorganges von den Beschäftigten kontinuierlich bestückt werden, kommt während dieser Zeit eine Aufstellung außerhalb des Arbeitsbereiches oder sogar des Drucksaales nicht in Frage.

Einfluss von Querströmungen

Das Ausbreitungsverhalten der Lösemitteldämpfe an den Trockenhorden wird von Querströmungen im Drucksaal stark beeinflusst. Diese können beispielsweise durch vorhandene Lufttechnik sowie durch Bewegungen von Maschinen und Beschäftigten hervorgerufen werden.

Trocknungsverhalten der Lösemittel

Die beim Druckvorgang verwendeten Farben besitzen je nach Farbtyp unterschiedliche Konsistenz und Lösemittelanteile. Die Lösemittelbestandteile der aufgetragenen Druckfarbe verdunsten je nach Dampfdruck unterschiedlich schnell. Wesentlichen Einfluss auf das Trocknungsverhalten haben auch die Dicke des Farbauftrages und die Größe der bedruckten Fläche.

9.15.3 Getroffene Maßnahmen

Für eine wirkungsvolle Absaugung der Lösemitteldämpfe sind großflächige Erfassungselemente besonders geeignet. Dazu gibt es individuelle und auch handelsübliche konfektionierte Lösungen, wie beispielsweise direkt an der Trockenhorde installierte sowie mobile Absaugeinrichtungen.

Abbildung 46: Montierte Absaughaube

Abbildung 47: Mobile Absaughaube für Trockenhorden

Vorteile des Einsatzes dieser Absaughauben:

• Montierte bzw. mobile Absaughauben sind jederzeit nachrüstbar,
• flexibler Anschluss für eine variable Einsetzbarkeit, z.B. unterschiedliche Positionierung,
• mögliche Einbindung der Absaugung über flexible Leitungen in zentrale Abluftanlagen,
• keine Beeinträchtigung des Arbeitsablaufes beim Bestücken der Trockenhorde, denn die Erfassungselemente befinden sich hinter der Trockenhorde,
• Nutzung der Absaughauben zum weiteren Trocknen des Bedruckgutes nach Bestücken,
• Messungen an Trockenhorden ergaben eine Halbierung der Konzentration der Lösemitteldämpfe in der Atemluft.

Explosionsschutz

Hinsichtlich einzuhaltender Explosionsschutzmaßnahmen wird auf die DIN EN 1010-1 verwiesen. Für Siebdruckmaschinen gelten dabei besondere Bedingungen, die in der LASI/ALMA-Empfehlung LV 24 näher erläutert werden.

Technische Daten (für Abbildung 47)

• Trockenhorde: Höhe 150 cm, Breite 100 cm, Tiefe 100 cm
• Absaugvolumenstrom: ca. 1200 m³/h
• Druckverlust: ca. 250 Pa
• Anschlussdurchmesser: 100 mm

9.15.4 Weiterführende Informationen

• Umgang mit Lösemitteln im Siebdruck (LASI/ALMA-Empfehlung LV 24) (auch als Kurzfassung/Broschüre des Amtes für Arbeitsschutz Hamburg),
• Lufttechnik in Siebdruckereien - Praktikable Lösungen zum Schutz vor Lösemitteldämpfen, Broschüre Technik 25, Hrsg. Bundesanstalt für Arbeitsschutz und Arbeitsmedizin Dortmund, Berlin, Dresden,
• DIN EN 1010-1 "Sicherheit von Maschinen; Sicherheitsanforderungen an Konstruktion und Bau von Druck- und Papierverarbeitungsmaschinen; Teil 1: Gemeinsame Anforderungen".

9.16 Handbeschicken eines Rührwerkbehälters

9.16.1 Ausgangssituation

In einer Reihe von Herstellungsprozessen von technischen Produkten ist die Zugabe von Komponenten zu Mischungen, die gerührt werden, erforderlich. Am dargestellten Arbeitsplatz aus der Lackherstellung erfolgt eine manuelle Zugabe von Pigmenten, die akute und chronische Gesundheitsschäden verursachen können.

Höherrangige Maßnahmen wie Ersatz des Gefahrstoffes durch einen weniger gefährlichen Stoff oder Arbeiten in geschlossenen Systemen sind bei einer Vielzahl von Arbeitsplätzen aus unterschiedlichen Gründen nicht umsetzbar.

Daher besteht eine Exposition des Bedieners gegenüber

• Lösemitteldämpfen aus dem offenen Rührbehälter
  und
• dem bei der Sackzugabe entstehenden Staub im Atembereich, die zu minimieren ist.

Die ungeschützte Rührwelle stellt eine weitere Gefährdung dar.

Ein Gesamtansatz von ca. 400 kg wird über einen Zeitraum von 30 Minuten relativ offen gemischt (Abbildung 48), dabei werden ca. 100 kg Gelbpigment (Bleisulfochromatgelb) als Sackware manuell zugegeben. Am Rande des Mischbehälters befand sich ein schmaler Absaugtrichter. Eine personenbezogene Messung zeigte eine deutliche Staubbelastung des Beschäftigten (4,1 mg/m³) und eine mehrfache Überschreitung der bis Ende 2004 geltenden Grenzwerte für Blei und Chrom(VI).

Technische Daten:

Raummaße: L = 14 m, B = 4 m, H = 3,1 m

Behälteroberfläche: a = ca. 0,2 m²

Erfassungseinrichtung:

Öffnungsquerschnitt: 0,03 m² Durchmesser 0,2 m

Abstand von Rührwelle (Behältermitte): ca. 0,4 m

Absaugung: V = ca. 500 m³/h

Abbildung 48: Offener Rührwerkbehälter

9.16.2 Kriterien für lufttechnische Maßnahmen

Anzustreben ist eine möglichst direkte Erfassung der Lösemitteldämpfe, des entstehenden Staubes und Vermeidung der Ausbreitung der Gefahrstoffe im Raum. Dazu muss die Oberfläche, von der Lösemittel abdampft, minimiert werden und der bei der Zugabe entstehende Staub mit einer Erfassungseinrichtung halboffener oder möglichst geschlossener Bauart an der Emissionsquelle erfasst werden.

Außerdem muss vermieden werden, dass bei der Entsorgung leerer Säcke eine weitere Staubfreisetzung auftritt. Wegen der Toxizität der Stäube muss eine Abscheidung erfolgen, ggf. sind bei einer Luftrückführung die Anforderungen der TRGS 560 zu beachten. Eine dauerhaft sichere Einhaltung der Luftgrenzwerte ist anzustreben.

9.16.3 Getroffene Maßnahmen

Der Behälter wurde mit einer höhenverstellbaren, geteilten Abdeckung versehen, an der sich die mit einem Gitter versehene Zugabeöffnung befindet. Die Erfassungseinrichtung ist über einen Anschlussstutzen am Deckel angebracht und erfasst sowohl Emissionen aus dem Behälter als auch aus der Öffnung der Zugabestelle (Abbildung 49). Damit wurde eine Erfassungseinrichtung halboffener Bauart realisiert. Die Rührwelle wurde über eine Spiralschlauchkonstruktion abgesichert. In den Fällen, bei denen keine Staubbelastung und keine elektrostatischen Probleme entgegenstehen, könnte die Behälterabsaugung auch über diese Konstruktion erfolgen.

Eine Überprüfung der Wirksamkeit der Umbaumaßnahme ergab, dass damit die bis Ende 2004 geltenden Grenzwerte für Blei und Chrom(VI) unterschritten wurden. Die Kurzzeitwertbedingungen und der Allgemeine Staubgrenzwert für die einatembare Fraktion wurden eingehalten.

Unter Berücksichtigung der verkürzten Exposition (ein Ansatz von 15 Minuten pro Schicht) kann bei dieser Arbeitsweise eine dauerhaft sichere Einhaltung der Luftgrenzwerte erreicht werden.

Abbildung 49: Manuelle Sackaufgabe mit verbesserter Erfassungseinrichtung und geschützter Rührwelle

Technische Daten:

Keine Änderung an der Lüftungsanlage, stattdessen bessere Erfassung, keine Luftrückführung

Filtermaterial: Polyethylen mit PTFE-Membran

Diese Lösung ist noch anfällig gegen Querströmungen, da es sich um eine Erfassungseinrichtung halboffener Bauart handelt. Es werden kommerzielle Sackaufgabe-Einrichtungen angeboten, die in geschlossener Bauart ausgeführt sind (siehe Abbildung 50).

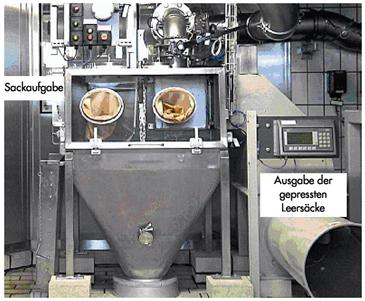

Abbildung 50: Geschlossene Sackaufgabe-Einrichtung mit Leersackkompaktor

9.16.4 Weitergehende Informationen

BGI 5029 CD-ROM "Schutzmaßnahmen beim manuellen Abwiegen und Abfüllen von staubenden Produkten", herausgegeben vom Berufsgenossenschaftlichen Institut für Arbeitsschutz (BGIA), August 2006

9.17 Labor-Abzüge

9.17.1 Ausgangssituation

Im Laborbereich wird typischerweise mit Gefahrstoffen in Mengen umgegangen, die um Größenordnungen kleiner sind als bei einer technischen Produktion oder Fertigung. Hinzu kommt, dass häufig eine Flexibilität gefordert ist, die den Umgang mit Gefahrstoffen in konstruktiv geschlossenen ("technisch dichten") Systemen unwirtschaftlich macht.

Die Gefährdungsbeurteilung ergibt, inwieweit bei den eingesetzten Apparaturen und Verfahren (siehe Abbildung 51) Maßnahmen zum Schutz der Beschäftigten, z.B. lüftungstechnischer Art, erforderlich sind.

Abbildung 51: Destillation

Als Beispiel für einen labortypischen Umgang mit Lösemitteln wird die Destillation von Essigsäureethylester gewählt. Ein Ansatz in einem 2-Liter-Kolben wird destilliert, indem der Dampf in einem absteigenden Westkühler kondensiert und in einer Vorlage aufgefangen wird. Bei dieser scheinbar geschlossenen Anordnung zeigt eine fünfminütige Messung, dass in Atemhöhe vor der Apparatur ein Wert von 10,6 mg/m³ erreicht wird.

9.17.2 Kriterien für lufttechnische Maßnahmen

Falls es um den Schutz vor gefährlichen Gasen, Dämpfen, Aerosolen oder Stäuben geht, werden - speziell im Labor - mit Erfolg Abzüge eingesetzt. Dabei sollen drei wesentliche Gefährdungen vermieden werden:

• Gase, Dämpfe oder Schwebstoffe sollen daran gehindert werden, in gefährlicher Konzentration oder Menge aus dem Abzug in den Laborraum zu gelangen.
• Im Abzugsinneren soll die Bildung gefährlicher explosionsfähiger Atmosphäre verhindert werden.
• Verletzungen von Personen oder Beschädigung von Einrichtungen durch verspritzende gefährliche Stoffe oder umherfliegende Splitter sollen verhindert werden.

Geeignete Abzüge sind in der Regel solche Produkte, die den Anforderungen der DIN EN 14.175 (08.2003) und dem Kriterienpapier des Fachausschusses Chemie, bzw. der DIN 12.924 Teile 2 bis 4 (11.2005; 04.1993; 01.1994) genügen, insbesondere bezüglich der Bauweise und der Typprüfung der Sicherheitsfunktionen. Um Gefährdungen durch Gefahrstoffaustritte sowie durch mechanische Einwirkungen (Verpuffungen, Explosionen) auf die Umgebung (den Laborraum und die Personen) möglichst zu minimieren, werden Bauformen eingesetzt, die im Betriebszustand meistens, bis auf die Luftzutrittsöffnung, weitestgehend geschlossen sind.

9.17.3 Getroffene Maßnahmen

Die vorstehend beschriebene Destillation wird mit gleichem Aufbau in einem Laborabzug durchgeführt (Abbildung 52), die Messung zeigt, dass hierbei die Lösemittelkonzentration im Atembereich unter der analytischen Bestimmungsgrenze liegt, also bei dieser Arbeitsweise eine dauerhaft sichere Einhaltung der Luftgrenzwerte erreicht werden kann.

Dabei muss beachtet werden, dass das Arbeiten im Abzug nicht als automatisch wirksame Methode angesehen werden kann, um sich beim Umgang mit gefährlichen Stoffen zu schützen.

Abbildung 52: Laborabzug

Wichtig ist die fachkundige Einbindung in die Gebäudeinfrastruktur, insbesondere die Lüftungstechnik. Die richtige Anordnung des Abzugs im Laborraum gehört ebenfalls wesentlich dazu:

Luftströmungen und Bewegungen vor dem Abzug können die Strömungsverhältnisse im Abzug (Abbildung 53) stören und zu einem Schadstoffaustritt durch die Arbeitsöffnung in den Atembereich des Bedieners führen.

Dies kann beispielsweise der Fall sein, wenn sich der Abzug neben der Eingangstür oder am Hauptverkehrsweg des Labors befindet.

Ebenso entscheidend für die Schutzwirkung ist der richtige Einsatz durch den Benutzer, z.B.:

• Arbeitsverfahren und Versuchsaufbau sind so zu wählen, dass sie ein Arbeiten mit geschlossenem Frontschieber ermöglichen (Bedienung von außen, gegebenenfalls Eingriff durch geteilte Schieber),
• ein Hineinbeugen in den Abzug, rasche Bewegungen vor dem Abzug und Öffnen des Frontschiebers sind zu vermeiden.

Auch Einbauten im Abzug führen zu Abweichungen von den idealen Strömungsbedingungen und stören die gewünschte Funktion, ebenso wie zu geringe Zuluftströme (falsch dimensionierte oder nicht richtig eingestellte technische Zuluft) oder mangelnde Abluftvolumenkapazität, z.B. bei falscher Dimensionierung bzw. Steuerung des Volumenstroms bei wechselndem Betrieb mehrerer Abzüge an einer Lüftungsanlage.

Abbildung 53: Rauchsimulation im Abzug

9.17.4 Weiterführende Literatur

Technische Regeln für Gefahrstoffe "Laboratorien" (TRGS 526) (07.2001),

Richtlinien für Laboratorien (BGR 120),

BG-Information "Gefährdungsbeurteilung im Labor" (BGI 850-1) in Vorbereitung,

BG-Information "Laborabzüge" (BGI 850-2) in Vorbereitung,

Kriterienpapier des Fachausschusses Chemie, Download von der Homepage der BG Chemie

(http://www.bg-chemie.de/files/81/Spuergas-Hoechstwerte Abzuege_Gr.pdf).

9.18 Wärmerückgewinnung bei Entstaubungsanlagen

9.18.1 Ausgangssituation

Die Abwärme aus der Abluft von z.B. Hallenluftabsaugungen oder Entstaubungsanlagen wird meist ungenutzt in die Umgebung abgeführt. Mit einer vollständigen oder teilweisen Nutzung der Abwärme kann ein wichtiger Beitrag zur Energieeinsparung und damit Senkung der Betriebskosten geleistet werden. Eine direkte Nutzung über die Umluft oder Reinluftrückführung, z.B. an Entstaubungsanlagen, ist jedoch nur bedingt möglich (siehe Anhang 4 und Abschnitt 3.4.1 der BG-Regel "Arbeitsplatzlüftung - Lufttechnische Maßnahmen" [BGR 121]), wodurch eine Wärmerückgewinnung nur in den wenigsten Fällen erfolgt. Der Einsatz von regenerativen Wärmeübertragern mit rotierenden Speichermassen ist in der Lüftungs- und Klimatechnik üblich und hat sich bewährt. Dabei gelangt die gesamte Abluft in die Atmosphäre und für die Zuluft wird nur Außenluft verwendet. Ihr Einsatz in belasteter Abluft wird aber wegen der Befürchtung der Verschleppung und Rückförderung von Luftverunreinigungen häufig nicht erwogen.

9.18.2 Kriterien für lufttechnische Maßnahmen

In Abhängigkeit von der Art und Konzentration der Luftverunreinigung sowie der Luftmengen ist eine geeignete Kombination aus Erfassung, Abscheider und Wärmerückgewinnung vorzusehen. Bei Bearbeitungsverfahren mit Staubfreisetzung, z.B. in der Kunststoffindustrie bei mechanischen Bearbeitungsvorgängen, wie Sägen, Schleifen, Trennen und Bohren, sollte ein Kompaktabscheider als Baueinheit von Staubabscheider und Wärmerückgewinnungssystem mit integrierter Reinigungsvorrichtung eingesetzt werden. Damit wird eine optimale Wärmerückgewinnung bei gleichzeitig unbelasteter Zuluft erreicht.

9.18.3 Getroffene Maßnahme

Die praktische Umsetzung kann mit einer Kombination aus Patronenfilter min. F5 (Abreinigung mit Druckluftimpulsen) zur Staubabscheidung und nachgeschalteten Rotationswärmetauscher (Regenerator) erfolgen. Dieser gewährleistet gleichzeitig einen hohen Wirkungsgrad für die Wärmeübertragung. Damit ein Verschleppen von an den Wärmeübertragerflächen anhaftenden Staubpartikeln vermieden wird, wird ein spezielles mit Druckluft arbeitendes Reinigungssystem eingesetzt.

Abbildung 54: Anlagenschaltbild

Abbildung 55: Prinzipskizze Rotationswärmetauscher

Technische Daten der Beispielanlage

Effektivität der Wärmerückgewinnung

Das Maß der Effektivität der Wärmerückgewinnung ist die Rückwärmezahl. Die Beispielanlage hat bei einem repräsentativen Betriebsablauf einen Temperaturübertragungsgrad von 74 % bezogen auf die Zuluft erreicht. Vergleichbare Wärmeübertragersysteme von Klima- und Lüftungsanlagen arbeiten meist ebenfalls mit Temperaturübertragungsgraden von > 70 %.

Vorteile der Arbeitsplatzabsaugung mit Abwärmenutzung

• Energieeinsparungen durch Nutzung der Abwärme der Erfassungsluft zur Erwärmung der Hallenzuluft (Betriebskostensenkung),
• hoher Luftdurchsatz (5.000-00.000 m³/h) bei relativ niedrigem Druckverlust,
• einfache Regelung der übertragenen Wärmemenge über die Drehzahl des Wärmetauscherrades,
• kompakte Bauweise mit geringem Platzbedarf.

Beschränkungen

Gefahr der Verschleppung von Gefahrstoffen in die Zuluft.

• Bei Krebs erzeugenden Gefahrstoffen (TRGS 560) geruchsintensiven Stoffen sowie klebrigen, öligen oder aggressiven Medien ist die Anwendung nur in Sonderfällen möglich.
• Eine Vergleichskosten- oder Wirtschaftlichkeitsrechnung ist voranzustellen. Die aufgewendeten Kosten sollten sich in möglichst kurzer Zeit amortisieren. Bei Absauganlagen ist dies ab etwa 500 bis 1000 m³/h bei einer Einsatzdauer von ca. 10 h pro Tag der Fall.

9.18.4 Weiterführende Informationen

• Recknagel, Sprenger, Schramek: Taschenbuch für Heizung und Klimatechnik, Abschnitt 3.3.8 Wärmerückgewinnung, Oldenbourg Industrieverlag München

.

1 Erfassungselemente

1.1 Halboffene Erfassungseinrichtung - Wirbelhaube als Tischarbeitsplatz

Abbildung 1: Grundlagen

• Funktion nach dem Wirbelsturmprinzip
• Gleichmäßige Erfassung über gesamte Breite

Abbildung 2: Typische Eigenschaften

• Sehr gute Erfassungstiefe bei impulsbehafteten Prozessen
• Durch gleichmäßige Strömung keine Zugerscheinungen am Arbeitsplatz
• Sehr guter Erfassungsgrad
• Integrierte Filterung möglich
• Individuelle Abmessungen und Formgebungen möglich

1.2 Offene Erfassungselemente - Wirbelhaube als Oberhaube

Abbildung 3: Grundlagen

• Funktion nach dem Wirbelsturmprinzip
• Gleichmäßige Erfassung über gesamte Breite

Abbildung 4: Typische Eigenschaften

• Hocheffektive Schadstofferfassung, speziell bei thermik- und impulsbehafteten Prozessen
• Sehr guter Erfassungsgrad
• Integrierte Filterung möglich
• Individuelle Abmessungen und Formgebungen möglich

1.3 Offenes Erfassungselement - Düsenplatte

Abbildung 5: Grundlagen

• Für punktförmige Emissionsquellen
• Frei positionierbar

Abbildung 6: Typische Eigenschaften

• Gegenüber Saugrohr verbesserte Erfassungstiefe bei gleicher Luftmenge
• Gut einsetzbar bei Thermikströmung
• Guter Erfassungsgrad

1.4 Offenes Erfassungselement - Saugrohr

Abbildung 7: Grundlagen

• Für punktförmige Emissionsquellen
• Frei positionierbar

Abbildung 8: Typische Eigenschaften

• Geringer Platzbedarf
• Einsetzbar nur bei nicht impulsbehafteten Prozessen
• Geringe Erfassungstiefe
• Schlechter Erfassungsgrad

.

Auswahl von Bauart und Werkstoff

Am häufigsten werden Rohre und Kanäle aus Stahlblech (Baustahl grundiert oder verzinkt oder Edelstahl) eingesetzt. Vorzugswerkstoff ist dabei verzinktes Stahlblech, weil es sowohl korrosionsbeständig als auch preiswert zu fertigen ist.

Abbildung 1: Wickelfalzrohre

Abbildung 2: Geschweißtes Rohr mit Spannring

Wickelfalzrohr oder Spiralfalzrohr (Blechdicken 0,6 bis 1,2 mm, siehe DIN 24.151 und 24.152) wird aus verzinktem Bandmaterial gewendet und spiralförmig gefalzt. Die dazugehörigen Formteile und Verbinder lassen sich einfach in das Rohrinnere stecken. Die Abdichtung der Verbindungen erfolgt entweder durch Klebung oder besser mit auf den Formstücken aufgebrachten Doppellippen-Gummidichtungen. Auf Grund des geringen Fertigungs- und Montageaufwandes ist Wickelfalzrohr heute die meist verbreitete Bauart, der Einsatz ist aber auf nicht schleißende (abrassive) Stäube und bei größeren Durchmessern auf Drücke bis etwa ± 2000 Pa begrenzt. Geschweißte Rohre (Blechdicken 1 bis 4 mm, siehe DIN 24.153) kommen bei höheren Anforderungen an Verschleißfestigkeit und Druckdichtigkeit zum Einsatz. Die Verbindung erfolgt dabei entweder sehr montage- und inspektionsfreundlich mit Bördelflanschen und Spannringen (siehe Abb. A2-2, druckdicht bis ca. ± 3500 Pa) oder mit angeschweißten DIN-Flanschen und Verbindung über Schrauben, die eine druckdichte und gegebenenfalls explosionsdruckfeste Ausführung ermöglichen. Kunststoffrohre haben ihren Hauptvorteil in der Korrosionsbeständigkeit und werden deshalb vorzugsweise bei säurehaltiger Luft oder kondensierenden Dämpfen eingesetzt. Die dafür am häufigsten verwendeten Thermoplaste PE und PP sollten in der schwerentflammbaren Ausführung (PEs oder PPs) eingesetzt werden. Die Gefahr elektrostatischer Aufladung ist zu beachten. Kanäle und Rohre werden als Halbfertigfabrikate von der Industrie angeboten und werden vor Ort durch Schweißung der Stöße unlösbar miteinander verbunden. Flexible Rohre aus Aluminium werden ähnlich wie Wickelfalzrohre aus übereinander gelegten Bändern gefertigt, die durch Einprägen von Rippen miteinander verzahnt werden. Sie sind in der Länge stauch- und streckbar, lassen sich in engen Biegeradien verlegen und übertragen keine Schwingungen. Sie werden deshalb oft als Verbindungselement zwischen Geräten und festen Leitungen und bei engen Einbauverhältnissen eingesetzt. Die Rippen verursachen hohe Druckverluste. Sie machen die Rohre ungeeignet für staubhaltige, ölhaltige oder fetthaltige Luft. Kunststoffschläuche werden meist aus PE-, PU- oder PP-Folie mit einer außenliegenden Federdrahtspirale hergestellt. Sie werden vor allem für den schwingungsisolierten Maschinenanschluss an feste Leitungen eingesetzt. Wegen des unebenen Strömungskanals mit erhöhtem Druckverlust und Ablagerungsgefahr sind sie so kurz wie möglich auszuführen. Auf schwerentflammbare und gegebenenfalls antistatische Ausführung ist zu achten.

Rechteckige

Dimensionierung der Leitungsquerschnitte

Die entscheidende Auslegungsgröße für einen wirtschaftlichen und störungsfreien Betrieb ist die Luftgeschwindigkeit. Die Dimensionierung der Leitungsquerschnitte stellt jedoch immer einen Kompromiss dar, denn niedrige Luftgeschwindigkeiten senken zwar den Druckverlust und den Schallpegel, erhöhen aber den Platzbedarf und die Gefahr von Ablagerungen.

In der Praxis haben sich folgende Luftgeschwindigkeitsbereiche bewährt:

Um in einem Rohrleitungsnetz in allen Strängen die gewünschten Geschwindigkeiten zu erreichen, ist der Einbau von Luftregulierklappen (Drosselklappen) meist unumgänglich.

Der Druckverlust (Rohrreibungsverlust) von Rohren und Formteilen steigt quadratisch mit der Luftgeschwindigkeit sowie proportional mit der Luftdichte und dem Widerstandsbeiwert, der für die verschiedenen Rohrbauteile durch Versuche bestimmt wird (Wertetabelle sieheLiteratur).

Die Druckverluste von Formteilen können durch folgende Maßnahmen sehr wirksam reduziert werden:

Große Radien bei Rohrbögen (r ≈ 1,5... 2d)

Winkel bei Abzweigen und Hosenrohren ≤ 30 °

Übergänge rund auf eckig und Konusstücke mit Winkeln ≤ 30°

In Bezug auf den mit steigender Luftgeschwindigkeit zunehmenden Schallpegel sind die in DIN EN 13779 genannten zulässigen Werte in Räumen zu beachten.

Für die Auslegung komplexer Rohrleitungsnetze sollte in der Regel ein Fachingenieur zu Rate gezogen werden. Das Rohrnetz muss ferner in die Berechnung des Gesamt-Anlagendruckverlustes zur richtigen Auslegung des Ventilators einfließen. Eine beispielhafte Rohrnetzauslegung ist im Beispiel einer Absauganlage in einer Schweißerei (Abschnitt 9.3) dargestellt.

.

Filternde Abscheider

Filternde Abscheider haben die größte Verbreitung und nehmen an Bedeutung weiter zu, weil mit modernen Filtermedien und Abreinigungssystemen durchweg Abscheidegrade über 99 % bzw. von der Staubbeladung nahezu unabhängige Reststaubgehalte weit unter 1 mg/m³ erreicht werden können. Nach der Aufgabenstellung unterscheidet man:

• Nicht abreinigbare Filter zum Abscheiden geringer Partikelkonzentrationen aus Umgebungsluft (unter 5 mg/m³) oder Prozessgasen (unter etwa 20 mg/m³), die als Speicherfilter ohne Abreinigung nach Erreichen des vorgegebenen Druckverlustes ausgetauscht werden müssen. Sie sind zur Abscheidung von Partikeln und Tröpfchen geeignet.
• Abreinigbare Filter zum Abscheiden höherer Partikelkonzentrationen aus industrieller Abluft oder zur Produktabscheidung, die mit einem Abreinigungssystem für weitgehend konstanten Druckverlust ausgestattet sind. Sie werden im Wesentlichen zur Abscheidung trockener Partikel eingesetzt. Bei flüssigen und klebrigen Partikeln ist die geringere Abreinigbarkeit des Filtermediums zu beachten.

Das Filtermedium ist das Kernstück des filternden Abscheiders. Bei der Auswahl der geeigneten Faser ist häufig ein Kompromiss zu schließen, da es keine Faser gibt, die nicht irgendwelche chemischen, physikalischen oder kommerziellen Nachteile aufweist. Den größten Anteil an heute eingesetzten Filtermedien hat die Polyester-Faser (PES), die sich im Bereich trockener Rohgase bis ca. 150 °C bewährt hat. Die Fasern werden überwiegend zu dreidimensionalen Nadelfilzen oder Faservliesen verarbeitet, die den Staub sowohl auf der Oberfläche, als auch in der Tiefe des Mediums speichern können. Als Weiterentwicklung für eine bessere Abreinigbarkeit werden diese häufig mit einer Beschichtung der rohgasseitigen Oberfläche, z.B. durch eine Teflon-Membrane, versehen.

Diese textilen Medien werden zu Filterschläuchen und Filtertaschen konfektioniert. Dabei wird das flexible Filtermedium auf Stützkörbe oder -rahmen aufgezogen in den Abscheider eingebaut. Zunehmend werden auch starre, selbsttragende Filterelemente eingesetzt, die als sternförmige Filterpatronen, rautenförmige Kompaktfilterelemente oder lamellenförmige Sinterlamellenfilter eine möglichst große Filterfläche auf kleinstem Raum ermöglichen sollen.

Das mit Abstand verbreitetste Verfahren ist die so genannte Druckluftimpulsabreinigung, bei der die Filterelemente zeitabhängig oder differenzdruckgeregelt durch ventilgesteuerte Luftimpulse von 2 bis 7 bar Druck in der dem Luftstrom entgegengesetzten Richtung abgereinigt werden. In Verbindung mit einem geeigneten Filtermedium können damit auch zum Anbacken neigende Partikel abgereinigt werden. Große Filteranlagen werden alternativ dazu auch mit einer materialschonenderen Mitteldruck-Spülluftabreinigung mittels verfahrendem Spülventilator ausgestattet.

Bei den Abreinigungsverfahren hat die rein mechanische Abreinigung durch Klopfwerke, Rüttelmotore oder Vibratoren wegen ihrer Nachteile (hoher Verschleiß des Filtermediums, Abreinigung nur in den Betriebspausen möglich) nur geringe Bedeutung und ist allenfalls in kleinen dezentralen Entstaubungsgeräten für diskontinuierlichen Betrieb und trockene, frei fließende Stäube anzutreffen.

Die entscheidende Projektierungsgröße bei der Auslegung ist die häufig auch als Filterflächenbelastung bezeichnete Filtrationsgeschwindigkeit, mit der der zu reinigende Luftstrom durch das Filtermedium strömt. Sie ist dann nicht zu hoch gewählt (ausreichend dimensioniert), wenn sich im Betrieb ein weitgehend konstanter Druckverlust und damit Luftvolumenstrom einstellt. Sie ist ferner ausschlaggebend für Abscheidegrad, Standzeit, Baugröße sowie Investitions- und Betriebskosten filternder Abscheider.

Die geeignete Filtrationsgeschwindigkeit kann zwischen etwa 0,5 m/min, z.B. bei der Hochtemperatur-Rauchgasreinigung, und bis zu 5 m/min, z.B. bei Papier- oder Getreidestaub, schwanken. Dabei wird im Allgemeinen mit einem Druckverlust zwischen 500 und 2000 Pa zu rechnen sein. Die Standzeit moderner Filtermedien beträgt bei richtiger Auslegung durchweg mehrere Jahre.

Tabelle 1 gibt einen Überblick über die wichtigsten Bauarten und typischen Kenngrößen Filternder Abscheider sowie über deren Einsatzgebiete und Einsatzgrenzen.

Tabelle 1: Bauarten und typische Kenndaten filternder Abscheider

Massenkraftabscheider

Massenkraftabscheider, wie Zyklone, Prallabscheider und Absetzkammern, beruhen auf der Abscheidung durch reine Massenkräfte, wie Gravitation und Zentrifugalkräfte (siehe Tabelle 2).

Ihr Vorteil liegt im einfachen Aufbau, geringem Platzbedarf, den niedrigen Investitionskosten und dem wartungsfreien und kostengünstigen Betrieb bei gleichzeitig geringen Druckverlusten (typisch unter 800 Pa, Hochleistungszyklon bis 1500 Pa).

Aus dem Abscheideprinzip ergibt sich aber die ausgeprägte Abhängigkeit des Abscheidegrades von der Masse der abzuscheidenden Partikel. Sie finden deshalb in der Regel nur für grobe Partikel, z.B. Holzspäne, Papierschnitzel, bei sehr geringen Anforderungen an den Abscheidegrad oder als Vorabscheider für nachgeschaltete Hochleistungsabscheider Verwendung.

Elektrische Abscheider

In elektrischen Abscheidern werden abzuscheidende Staubpartikel oder Nebeltröpfchen aufgeladen, quer zur Gasströmung von einer entgegengesetzt gepolten Niederschlagselektrode (Kollektor) angezogen und dort abgeschieden. Die Aufladung erfolgt dabei durch Sprühentladung (Corona-Effekt) von drahtförmigen Elektroden (Ionisator), die unter 10 bis 80 kV Gleichspannung stehen.

Eine gleich bleibend wirksame Abscheidung ist nur bei regelmäßiger Reinigung der Kollektorflächen und Elektroden gewährleistet, da Ablagerungen durch Schwächung des elektrostatischen Feldes den Abscheidegrad kontinuierlich verschlechtern. Nach der Art der zu reinigenden Gase können Nasselektrofilter mit Abreinigung durch einen herabrieselnden Wasserfilm oder Trockenelektrofilter mit periodischer Abreinigung mittels Rütteleinrichtung unterschieden werden (siehe Tabelle 2).

Unter günstigen Bedingungen können Abscheidegrade von maximal 90 bis 98 % erreicht werden. Vorteilhaft sind der nahezu vernachlässigbar geringe Druckverlust (typisch unter 400 Pa einschließlich erforderlichem Grob-Vorfilter) und die grundsätzliche Eignung für nasse und trockene Rohgase.

Elektrofilter für große Volumenströme sind besonders verbreitet in der Heißgasentstaubung und der Rauchgasreinigung für Verbrennungsanlagen, jedoch mit abnehmender Tendenz zugunsten Filternder Abscheider. Kleine bis mittlere Anlagen sind in der Metall verarbeitenden Industrie zur Schweißrauch- und Ölnebelabscheidung verbreitet. Diese haben aus Kostengründen meist keine Abreinigungseinrichtung, erfordern deshalb kurze Wartungszyklen und wegen der schwankenden Abscheideleistung bei Reinluftrückführung im Regelfall einen Nachfilter. Insbesondere bei der Abscheidung von Kühlschmierstoffen ist zu beachten, dass lediglich der Aerosolanteil, jedoch keineswegs der Dampfanteil abgeschieden werden kann.

Ungeeignet sind Elektrofilter bei hohen Partikelkonzentrationen, sehr hohem spezifischen Widerstand des Staubes sowie beim Vorkommen von brennbaren Stäuben und Gasen.

Nassabscheider

In Nassabscheidern werden Staubpartikel durch eine Flüssigkeit - in der Regel Wasser - aufgenommen, die in der Abscheidezone als Tröpfchenschleier oder als Film vorliegt. Für eine gute Abscheidung ist ein hoher Auftreffgrad anzustreben, so dass in der Regel ein hoher Abscheidegrad bei einer gegebenen Staubart nur bei hohem Druckverlust erreichbar ist (siehe Tabelle 2).

Niederdruck-Nassentstauber (z.B. Wirbelwäscher) arbeiten mit Druckverlusten bis etwa 3000 Pa, können jedoch nur geringe Anforderungen an den Abscheidegrad, z.B. zwischen 60 und maximal 90 %, erfüllen.

Dagegen lassen sich mit Hochdruck-Nassentstaubern auch Abscheidegrade über 90 % erzielen, die aber mit Druckverlusten bis zu 20.000 Pa, z.B. Venturi-Nassabscheider, erkauft werden müssen.

Als typische Nachteile von Nassabscheidern gelten neben den hohen Energiekosten der Wasserverbrauch, die Kosten für Aufbereitung der verbrauchten Waschflüssigkeit bzw. Schlammentsorgung und der Verschleiß schlammberührter Bauteile. Vorteilhaft sind die Unempfindlichkeit gegenüber nassen Rohgasen und Stäuben, der sehr gute Brand- und Explosionsschutz und die grundsätzliche Möglichkeit, die Staubabscheidung mit einer gleichzeitigen Schadgasabsorption zu verbinden.

Nassabscheider werden eingesetzt

• für gesättigte oder nasse Rohgase, z.B. Nassaufbereitung, Dampfstrahlmühlen,
• bei gleichzeitiger Staub- und Gasabscheidung, z.B. Flugasche und SO₂ in Rauchgasen,
• bei Farbnebel-, Sprühnebel-, Öl- und Emulsionsnebelabscheidung,
• bei explosiven Stäuben, z.B. Aluminiumschleifstaub, die bei Trockenabscheidung aufwändige Explosionsschutzmaßnahmen erfordern würden.

Tabelle 2: Bauarten und typische Kenndaten von Massenkraftabscheidern, elektrischen und nassarbeitenden Abscheidern

.

Hohe Heizkosten entstehen, wenn bei einer Lüftungs- oder Absauganlage die Abluft nach außen geführt und damit auch Heizwärme aus dem Raum entfernt wird. Auf Grund gesetzlicher Bestimmungen (siehe § 1 und § 3 Abs. 1 der Energieeinsparverordnung) sind die Wärmeverluste eines Gebäudes, in dem sich seine Betriebsstätte befindet, zu begrenzen. Dazu zählt auch, dass die in der Abluft (Raumabluft, Erfassungsluft) enthaltene Wärme wieder genutzt und gegebenenfalls überschüssige Wärme an Dritte abgegeben werden sollte.

Neben dem Vorteil, Energie einzusparen, verursachen die Systeme jedoch zusätzliche Investitionskosten, so dass Wirtschaftlichkeitsrechnungen sinnvoll sind.

Die Wärmenutzung kann durch zwei Verfahren erreicht werden. Zum einen kann gereinigte Luft wieder in den Raum zurückgeführt werden. Geschieht dies mit der an der Emissionsstelle erfassten Luft, wird dies als Reinluftrückführung bezeichnet. Bei gereinigter Raumabluft, die zurückgeführt wird, spricht man von Umluft.

Zum anderen kann mit Hilfe von Wärmetauschern (Wärmerückgewinnern) die Wärme der Abluft in einer Lüftungsanlage zurückgewonnen werden. Dieses Verfahren wird eingesetzt, wenn die Abluft nicht wieder in den Bereich zurückgeführt werden soll oder kann, z.B. ungenügende Reinigung der Abluft. Die Abluft wird nach außen abgeführt und gleichzeitig die Wärme zurückgewonnen.

Während beim Einsatz von Wärmetauschern auf Grund von Übertragungsverlusten nur ein Teil der Wärme zurückgewonnen werden kann, wird bei der Reinluftrückführung und der Umluft die in der Luft enthaltene Wärme nahezu vollständig wieder genutzt.

Reinluftrückführung

Die effektivste Methode der Wärmenutzung ist die Reinluftrückführung. Sie darf allerdings nicht beim Vorkommen von Krebs erzeugenden Gefahrstoffen eingesetzt werden. In Ausnahmefällen, die in den Technischen Regeln für Gefahrstoffe "Luftrückführung beim Umgang mit Krebs erzeugenden Gefahrstoffen" (TRGS 560) beschrieben sind, ist eine Reinluftrückführung dennoch zulässig.

Nach der Reinigung der Erfassungsluft in Abscheidern wird die Reinluft insgesamt oder teilweise in den Arbeitsraum zurückgeführt. Dadurch wird trotz der Abscheidung immer ein Teil der in der Erfassungsluft enthaltenen Stoffe wieder in den Raum zurückgeführt. Zur Vermeidung der Erhöhung der Gefahrstoffkonzentrationen am Arbeitsplatz muss dieser Anteil jedoch deutlich unterhalb der Grenzwerte für Arbeitsplatzkonzentrationen liegen.

Abscheider für Anlagen mit Reinluftrückführung müssen daher dauerhaft einen hohen Abscheidegrad gewährleisten. Störungen, wie Undichtigkeiten, Verschleiß, dürfen nicht auftreten bzw. müssen durch regelmäßige Instandhaltung ausgeschlossen werden (siehe hierzu Abschnitt 6 und BGIA-Handbuch, Sicherheitstechnisches Informations- und Arbeitsblatt Nr. 130220).

Wärmetauscher

Die Wärmetauscher können nach ihrem prinzipiellen Aufbau und ihrer Wirkungsweise in drei typen eingeteilt werden.

• Trennflächen- / Plattenwärmetauscher (Rekuperatoren)
  Der Wärmeaustausch erfolgt über Trennflächen. Die Abluft und Zuluft werden entlang gemeinsamer Trennflächen geführt; die Wärme der Abluft wird durch Wärmeleitung durch die Trennwand übertragen. Die Verschleppung von Stoffen aus der Abluft in die Zuluft ist, sofern die Platten dauerhaft abgedichtet sind, ausgeschlossen.
• Verbundsysteme (Kreislauf- / Wärmerohr-Wärmetauscher)
  Der Wärmeaustausch erfolgt mit Hilfe eines Wärmeübertragungsmediums, das zwischen zwei Wärmetauschern zirkuliert. Durch die Trennung der beiden Wärmeübertragungsschritte sind baulich größere Gestaltungsspielräume möglich. Auch hier ist die Verschleppung von Stoffen ausgeschlossen.

Rotationswärmetauscher (Regeneratoren)

Der Wärmeaustausch erfolgt über einen sich drehenden Wärmespeicher (Rotor), der in getrennten Halbräumen durch Ab- und Zuluft durchströmt wird. Bei diesem System kann es zur Verschleppung von Stoffen von der Abluft in die Zuluft kommen. Eine der wichtigsten Maßnahmen zur Vermeidung der Stoffübertragung ist die Anordnung der Ventilatoren für die Ab- und die Zuluft. Es muss ein Druckgefälle von der Zuluftseite zur Abluftseite hin eingestellt werden. Somit können Überströmverluste an den Dichtstellen nur von der Zuluft zur Abluft hin entstehen. In der Praxis wird dies realisiert, indem der Zuluftventilator in Strömungsrichtung vor und der Abluftventilator hinter dem Wärmetauscher angeordnet wird. Weitere Maßnahmen zur Vermeidung von Stoffübertragungen sind dichte und verschleißfeste Abdichtungen sowie der Einbau von Spülkammern.

Welches dieser Systeme für den jeweiligen Anwendungsfall geeignet ist, muss im Einzelfall entschieden werden. Ausführlichere Hinweise hierzu sind in der VDI 2262 Blatt 3 enthalten.

Wichtige Unterscheidungsmerkmale hinsichtlich der Auswahl solcher Wärmerückgewinnungssysteme können neben konstruktiven und anlagentechnischen Vorgaben, z.B. Platzbedarf, Einsatzbereiche, Temperaturen, insbesondere

• mögliche Übertragungen von Feuchte oder Gefahrstoffen von der Abluft an die Zuluft
  und
• Rückwärmezahlen

sein.

.

.

Diese Checkliste enthält die wichtigsten zu prüfenden Punkte. Im Einzelfall müssen gegebenenfalls zusätzliche anlagenspezifische Aspekte aufgenommen werden.

Kopiervorlage Checkliste:

Erste Stufe: Ist Aufnahme

Randbedingungen für die Erweiterung bzw. die Errichtung einer lufttechnischen Anlage bei Tätigkeiten mit Gefahrstoffen

Zweite Stufe: Randbedingungen

ENDE
