TRD 201 Anlage 1 - Schweißen von Bauteilen aus Stahl
Richtlinien für die Verfahrensprüfung
- Herstellung -
Technische Regeln für Dampfkessel (TRD)

Ausgabe Dezember 1996
(BArbBl. 12/1996 S. 36; 6/1998 S. 79; 9/1999 S. 111aufgehoben)

siehe Fn.: *^, **

1 Werkseinrichtungen

Dem zuständigen Sachverständigen ist nachzuweisen, daß die Einrichtungen und das Personal des Schweißbetriebes die Voraussetzungen für sachgemäße Schweißarbeiten erfüllen.

2 Schweißen der Prüfstücke

2.1 Aus den vom Antragsteller namentlich anzugebenden Schweißern wählt der Sachverständige die Schweißer für das Schweißen der Prüfstücke aus.

2.2 Für die Herstellung der Prüfstücke sind Werkstoffe zu verwenden, deren Eigenschaften entsprechend den TRD über Werkstoffe belegt sind. Die Festigkeit soll mindestens 40 N/mm² höher liegen als die Mindestzugfestigkeit der Gruppe. Eine Vor- oder Nachbehandlung der Schweißverbindungen durch Vorwärmen, Glühen oder dergleichen ist nur zulässig, wenn diese fertigungsmäßig für die Werkstoffe vorgesehen sind.

2.3 Von je zwei Schweißern sind die in DIN EN 288 Teil 3 und in Abschnitt 2.4 angegebenen Prüfstücke anzufertigen.

2.4 Beim Schweißen von Stutzen, Nippeln usw. sind herzustellen

2 Stutzenschweißnähte in der werkstattüblichen Art oder

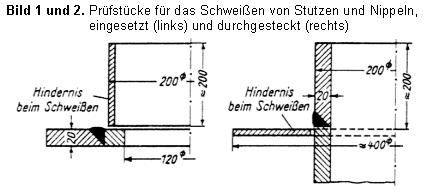

2 Prüfstücke nach Bild 1 und 2.

2.5 Es müssen die in der Fertigung vorkommenden Schweißpositionen in der Verfahrensprüfung nachgewiesen werden.

2.6 ^99a Bei der Inanspruchnahme des Verzichts auf eine Wärmebehandlung nach dem Schweißen gemäß TRD 201, Abschnitt 2.3, ist eine Verfahrensprüfung nach DIN EN 288-3 erforderlich.

3 Prüfgrundlagen

3.1 Die Feststellung der Eignung des Schweißverfahrens erfolgt nach DIN EN 288 Teil 1 Abschnitt 5.l.1 durch Schweißverfahrensprüfungen, für Stahl nach DIN EN 288 Teil 3. Für andere Werkstoffe ist DIN EN 288 Teil 3 sinngemäß anzuwenden.

3.2 Werkstoffgruppen ^99a

Über die Gruppeneinteilung nach DIN EN 288 Teil 3 Abschnitt 8.3.1.1 Tabelle 3 hinaus ist folgendes zu beachten:

(1) Für Werkstoffe, die besonderen Korrosionsbedingungen (z.B. Laugenrißbeständigkeit) genügen müssen, sind die Verfahrensprüfungen darauf abzustimmen.

(2) Eine Verfahrensprüfung an beruhigten Stählen in der Gruppe 1 gilt nicht für unberuhigte Stähle, es sei denn, sie wurden mit basisch umhüllten Stabelektroden oder Draht/Pulver-Kombinationen mit basischem Pulver geschweißt.

(3) Die Werkstoffe 15 NiCuMoNb 5 und 17 MnMoV 6 4 sind der Gruppe 2 zuzuordnen.

Ergänzend zu DIN EN 288 Teil 3 Tabelle 4 werden noch folgende weitere Werkstoff-Kombinationen unter folgenden Bedingungen Zugelassen:

Abweichend von DIN EN 288 Teil 3 Tabelle 4 schließt eine vorhandene Verfahrensprüfung für die Mischverbindung 9 geschweißt mit 2 nicht die Mischverbindung 9 geschweißt mit 3 ein.

(4) Die Werkstoffe X12CrMo9-1, X20CrMo(W)V12-1, X10CrMoVNb9-1 und X11CrMoWVNb9-1-1 werden der Werkstoffgruppe 6 zugeordnet.

3.3 Schweißbedingungen ^99a

(1) Verfahrensprüfungen für Mehrlagenschweißungen gelten nicht für Einlagenschweißungen.

(2) Für das Metall-Schutzgas-Schweißen werden für die Kurzlichtbogen- und Sprühlichtbogentechnik getrennte Verfahrensprüfungen erforderlich.

3.4 Schweißzusätze

Die Regelungen nach DIN EN 288 Teil 3 Abschnitt 8.4.5 entfallen, wenn für den verwendeten typgleichen Schweißzusatz eine Eignungsfeststellung vorliegt, die den Geltungsbereich der Verfahrensprüfung erfaßt.

3.5 Bemessungen ^98a

Beim Gasschmelzschweißen gilt eine an der Wanddicke s abgelegte Prüfung für den Wanddickenbereich 0,75 s bis 1,25 s.

3.6 Prüfungen

3.6.1 Prüfumfang

Abweichend von DIN EN 288 Teil 3 Abschnitt 7.1 und Tabelle 1 sind folgende Proben zusätzlich den Prüfstücken zu entnehmen:

(1) Eine Schweißgutzugprobe mit 10 mm Durchmesser undL_o = 5d bei Prüfstücken mit einer Dicke über 20 mm bei Werkstoffen, für die eine Beeinflussung des Schweißgutes durch die Schweißverbindungen wesentlich sein kann, ist zusätzlich zu entnehmen.

Dies gilt für Stühle der Werkstoffgruppen 4 und 6 sowie für die in Abschnitt 3.2 (3) genannten Stähle.

(2) Kerbschlagproben sind je Schweißposition nur aus der Mitte des Schweißgutes zu entnehmen, bei

• Blechen: alle Werkstoffe > 5 mm Nennwanddicke
• Rohren:
  • 14 MoV 6 3 und X 20 CrMoV 121 > 10 mm Nennwanddicke,
  • 15 Mo 3 > 20 mm Nennwanddicke,
  • allen anderen Stahlsorten nach DIN 17175 und DIN 17177 > 30 mm Nennwanddicke,
  • anderen Stahlsorten ab Nennwanddicken wie in den Normen oder im Gutachten des Sachverständigen für den Grundwerkstoff festgelegt.

(3) Mikroschliff bei legierten Stählen (DIN EN 10020). Die Gefügeausbildung ist zu beschreiben und durch Bilder zu belegen.

(4) Schweißgutanalyse bei legierten Stählen (DIN EN 10020).

3.6.2 Prüfbedingungen und Anforderungen

Für die zerstörenden Prüfungen gilt Tafel 1. Die Durchstrahlungsprüfung darf keine wesentlichen Mängel an der Schweißnaht erkennen lassen.

3.7 Ergänzung und Verlängerung der Verfahrensprüfung ^99a

3.7.1 Bei wesentlichen Änderungen der festgelegten Bedingungen ist eine Ergänzungsprüfung erforderlich. Die Ergänzungsprüfung kann als Arbeitsprüfung durchgeführt werden.

3.7.2 Wird die Fertigung von Dampfkesseln oder Dampfkesselteilen länger als ein Jahr unterbrochen, so sind die erforderlichen Verfahrensprüfungen erneut durchzuführen.

Tafel 1. Anforderungen für die mechanisch-technologischen Prüfungen
