Regelwerk

GIRL - Geruchsimmissions-Richtlinie
Feststellung und Beurteilung von Geruchsimmissionen

-Nordrhein-Westfalen-

Vom 5. November 2009
(MBl. NRW. Nr. 31 vom 27.11.2009 S. 534; 07.12.2021 S. 1109aufgehoben)
Gl.-Nr.: 7129


Archiv 1995

RdErl. d. Ministeriums für Umwelt und Naturschutz, Landwirtschaft und Verbraucherschutz - V-3-8851.4.4 -

1 Allgemeines

Die Vorgehensweise bei der Beurteilung von Geruchsbelästigungen unterscheidet sich grundlegend von der anderer Immissionen. So hängt die Frage, ob derartige Belästigungen als erheblich und damit als schädliche Umwelteinwirkungen anzusehen sind, nicht nur von der jeweiligen Immissionskonzentration, sondern auch von der Geruchsqualität (es riecht nach ...), der Geruchsintensität, der Hedonik (angenehm, neutral oder unangenehm), der tages- und jahreszeitlichen Verteilung der Einwirkungen, dem Rhythmus, in dem die Belästigungen auftreten, der Nutzung des beeinträchtigten Gebietes sowie von weiteren Kriterien ab (vgl. Nummer 3.1 und Nummer 5).

Es sind bis zum Erlass entsprechender bundeseinheitlicher Verwaltungsvorschriften die in dieser Richtlinie beschriebenen Regelungen zu beachten.

Für nicht genehmigungsbedürftige Anlagen kann die Richtlinie sinngemäß angewandt werden.

Handelt es sich um eine Tierhaltungsanlage, so kann die Genehmigungsbehörde auf die Ermittlung der Kenngrößen nach Nummer 4 verzichten und das Vorliegen der Genehmigungsvoraussetzungen mit der Einhaltung des Abstandsdiagrammes (Nummer 5.4.7.1 Ta Luft) begründen, sofern nicht die besonderen Umstände des Einzelfalles (z.B. besondere topografische Verhältnisse, Geruchsvorbelastung) eine andere Vorgehensweise erfordern. Bei nicht genehmigungsbedürftigen Tierhaltungsanlagen kann in derartigen Fällen die Genehmigungsbehörde die Entscheidung auf die Einhaltung der Abstände nach den entsprechenden Richtlinien VDI 3471 (1986) und VDI 3472 (1986) gründen.

Zur Beurteilung der Erheblichkeit der Geruchseinwirkung werden in dieser Richtlinie in Abhängigkeit von verschiedenen Nutzungsgebieten Immissionswerte als regelmäßiger Maßstab für die höchstzulässige Geruchsimmission festgelegt. Mit diesen Immissionswerten sind Kenngrößen zu vergleichen, die auch die durch andere Anlagen verursachte vorhandene Belastung berücksichtigen.

Die Ermittlung der vorhandenen Belastung hat im Allgemeinen durch olfaktorische Feststellungen im Rahmen von Rasterbegehungen entsprechend Richtlinie VDI 3940 Blatt 1 (2006) oder durch Geruchsausbreitungsrechnung zu erfolgen.

Die Ermittlung der zu erwartenden Zusatzbelastung erfolgt durch Geruchsausbreitungsrechnung. Sie ist auf der Basis der Richtlinie VDI 3788 Blatt 1 (2000), des Anhangs 3 der Ta Luft und der speziellen Anpassungen für Geruch (Janicke L. und Janicke, U. 2004) durchzuführen. Die vorhandene Belastung und die zu erwartende Zusatzbelastung ergeben die Gesamtbelastung, die mit dem Immissionswert zu vergleichen ist.

2 Anforderungen an die Begrenzung und Ableitung der Geruchsemissionen

Grundsätzlich ist vor einer Immissionsbeurteilung zu prüfen, ob die nach dem Stand der Technik gegebenen Möglichkeiten zur Verminderung der Emissionen ausgeschöpft sind (vgl. Nr. 5 Ta Luft) und die Ableitung der Restemissionen den Anforderungen der Nr. 5.5 Ta Luft entspricht (vgl. BVerwG, Beschluss v. 10.5.90 (Gew Arch 1991/8, S. 312)).

Die Schornsteinmindesthöhe ist i.d.R. so zu bemessen, dass die Kenngröße der zu erwartenden Zusatzbelastung IZ (vgl. Nummer 4.5) auf keiner Beurteilungsfläche den Wert 0,06 überschreitet. 1

In atypischen Fällen können sich unverhältnismäßige Schornsteinhöhen ergeben; in diesen Fällen ist eine Stellungnahme der zuständigen Fachbehörde einzuholen.

3 Beurteilungskriterien

3.1 Immissionswerte

Nach dieser Richtlinie dürfen nur deutlich wahrnehmbare Geruchsimmissionen beurteilt werden, d.h. solche Geruchsimmissionen, die mit hinreichender Sicherheit und zweifelsfrei ihrer Herkunft nach aus Anlagen oder Anlagengruppen erkennbar, d.h. abgrenzbar sind gegenüber Gerüchen aus dem Kraftfahrzeugverkehr, dem Hausbrandbereich, der Vegetation, landwirtschaftlichen Düngemaßnahmen oder ähnlichem. Geruchsimmissionen sind in der Regel als erhebliche Belästigung zu werten, wenn die Gesamtbelastung IG (Nummer 4.6) die in Tabelle 1 angegebenen Immissionswerte IW überschreitet. Bei den Immissionswerten handelt es sich um relative Häufigkeiten der Geruchsstunden (vgl. Nummer 4).

Tabelle 1: Immissionswerte IW für verschiedene Nutzungsgebiete

Wohn- /Mischgebiete Gewerbe-/Industriegebiete Dorfgebiete
0,10 0,15 0,15

Sonstige Gebiete, in denen sich Personen nicht nur vorübergehend aufhalten, sind entsprechend den Grundsätzen des Planungsrechtes den einzelnen Spalten der Tabelle 1 zuzuordnen.

Der Immissionswert der Spalte "Dorfgebiete" gilt nur für Geruchsimmissionen verursacht durch Tierhaltungsanlagen in Verbindung mit der belästigungsrelevanten Kenngröße IGb (s. Nummer 4.6 dieser Richtlinie).

In der Regel werden Immissionen durch die Geruchsqualität, das Ausmaß durch die Feststellung von Gerüchen ab ihrer Erkennbarkeit und über die Definition der Geruchsstunde sowie die Dauer durch die Ermittlung der Geruchshäufigkeit hinreichend berücksichtigt.

Regelmäßiger Bestandteil dieser Beurteilung ist die Prüfung, ob Anhaltspunkte für die Notwendigkeit einer Prüfung nach Nummer 5 für den jeweiligen Einzelfall bestehen.

3.2 Anwendung der Immissionswerte

Die Immissionswerte gelten nur in Verbindung mit den im Folgenden festgelegten Verfahren zur Ermittlung der Kenngrößen für die Geruchsimmission.

3.3 Erheblichkeit der Immissionsbeiträge

Die Genehmigung für eine Anlage soll auch bei Überschreitung der Immissionswerte der GIRL nicht wegen der Geruchsimmissionen versagt werden, wenn der von der zu beurteilenden Anlage in ihrer Gesamtheit zu erwartende Immissionsbeitrag (Kenngröße der zu erwartenden Zusatzbelastung nach Nummer 4.5) auf keiner Beurteilungsfläche, auf der sich Personen nicht nur vorübergehend aufhalten (vgl. Nummer 3.1), den Wert 0,02 überschreitet. Bei Einhaltung dieses Wertes ist davon auszugehen, dass die Anlage die belästigende Wirkung der vorhandenen Belastung nicht relevant erhöht (Irrelevanz der zu erwartenden Zusatzbelastung - Irrelevanzkriterium). 2

4 Ermittlung der Kenngrößen der Geruchsimmission

4.1 Allgemeines

In Tabelle 2 sind die Methoden zur Ermittlung der Geruchsimmission aufgeführt. In beiden Fällen wird die Geruchsimmission durch einen Wert (Kenngröße) gekennzeichnet, der ihre zeitliche Wahrnehmbarkeit oberhalb einer bestimmten Intensität (Erkennungsschwelle) beschreibt.

Die Ausbreitungsrechnung kann insbesondere dann vorgenommen werden, wenn auf Grund vorliegender Messungen oder Schätzungen anzunehmen ist, dass die vorhandene Belastung 70% des anzuwendenden Immissionswertes nach Tabelle 1 unterschreitet oder wenn die Ermittlung der Belastung durch Begehungen als unverhältnismäßig eingeschätzt werden muss. Wird die Ermittlung der vorhandenen Belastung rechnerisch vorgenommen, so sind alle Emittenten von Geruchsstoffen, die das Beurteilungsgebiet beaufschlagen, zu erfassen.

Um in speziellen Fällen auf Emissionen zurückrechnen zu können (nicht zur Bestimmung von Geruchshäufigkeiten), können Fahnenbegehungen nach VDI 3940 Blatt 2 (2006) verwendet werden.

Tabelle 2: Methoden zur Ermittlung der Geruchsimmission

Methode Vorhandene Belastung (Nummer 4.4) Zu erwartende Zusatzbelastung (Nummer 4.5)
Ausbreitungsrechnung

Berechnung der Geruchsimmission

möglich, aber Ermittlung der Emissionsdaten mit Hilfe von olfaktometrischen Emissionsmessungen (DIN EN 13725 (2003)) oder auch Fahnenbegehungen (VDI 3940 Blatt 2 (2006)) erforderlich vorrangig anzuwenden
Rasterbegehung (VDI 3940 Blatt 1 (2006))

Olfaktorische Ermittlung der Geruchsimmission

möglich nicht möglich

4.2 Ermittlung im Genehmigungsverfahren

Unterschieden werden die Kenngrößen für die vorhandene Belastung (IV), die zu erwartende Zusatzbelastung (IZ) und die Gesamtbelastung (IG), die für jede Beurteilungsfläche in dem für die Beurteilung der Einwirkung maßgeblichen Gebiet (Beurteilungsgebiet) ermittelt werden. Die vorhandene Belastung ist die von vorhandenen Anlagen ausgehende Geruchsbelastung ohne die zu erwartende Zusatzbelastung, die durch das beantragte Vorhaben hervorgerufen wird. Die zu erwartende Zusatzbelastung ist nach Nummer 4.5 zu ermitteln.

Die Kenngröße für die Gesamtbelastung ist aus den Kenngrößen für die vorhandene Belastung und die zu erwartende Zusatzbelastung nach Nummer 4.6 zu bilden.

In die Ermittlung des Geruchsstoffstroms sind die Emissionen der gesamten Anlage einzubeziehen; bei einer wesentlichen Änderung sind die Emissionen der zu ändernden sowie derjenigen Anlagenteile zu berücksichtigen, auf die sich die Änderung auswirken wird.

Im Genehmigungsverfahren muss bei der Darstellung der Ergebnisse von Rasterbegehungen der Korrekturfaktor k (vgl. Nummer 4.4.1) berücksichtigt werden, weil die Einhaltung der Genehmigungsvoraussetzungen wegen der Unsicherheiten der Begehungsmethode anderenfalls nicht als statistisch gesichert (vgl. § 6 Abs. 1 BImSchG) angesehen werden kann.

4.3 Ermittlung im Überwachungsverfahren

Ermittlungen im Überwachungsverfahren können erforderlich sein für die Entscheidung über eine nachträgliche Anordnung. Eine nachträgliche Anordnung kommt in Betracht, wenn der Vergleich der Kenngröße für die vorhandene Belastung mit den Immissionswerten nach Tabelle 1 ergibt, dass die Immissionswerte nicht eingehalten sind (auch in dieser Situation ist eine Einzelfallprüfung erforderlich), oder wenn sich in den Fällen der Nummer 5 herausstellt, dass erhebliche Belästigungen hervorgerufen werden.

Im Überwachungsverfahren können zur Feststellung, ob die Voraussetzungen für nachträgliche Anordnungen vorliegen, bei der Durchführung von Rasterbegehungen innerhalb der Beurteilungsfläche (Nummer 4.4.3) zusätzliche Messpunkte (Nummer 4.4.6) oder eine höhere Messhäufigkeit (Nummer 4.4.7) gefordert werden. Darüber hinaus kommen zur Verursacheranalyse auch Fahnenbegehungen (VDI 3940 Blatt 2 (2006)) in Betracht (Nummer 4.1). Der Korrekturfaktor k wird in diesem Verfahren nicht berücksichtigt.

4.4 Kenngröße für die vorhandene Belastung

Die Ermittlung der vorhandenen Belastung hat durch Rasterbegehung oder durch Geruchsausbreitungsrechnung zu erfolgen.

4.4.1 Allgemeines

Die Kenngröße für die vorhandene Belastung (IV) ergibt sich aus

  knv
IV =
  (1)
  N

Hierbei bedeuten N den Erhebungsumfang (N = 52 oder 104) und nv die Summe der an den vier Eckpunkten der Beurteilungsfläche erhobenen Geruchsstunden (vgl. Nummer 4.4.7).

Der Korrekturfaktor k nach Tabelle 3 wird nur bei Rasterbegehungen verwendet. Er berücksichtigt die unterschiedliche Aussagesicherheit der mit einem Erhebungsumfang N = 52 oder 104 ermittelten vorhandenen Belastung. Der Korrekturfaktor k basiert auf einer Hypothesenprüfung unter Anwendung der Binomialverteilung.

Tabelle 3: Auflistung der Korrekturfaktoren k

Erhebungsumfang N Wohn- / Mischgebiete Gewerbe- / Industriegebiete Dorfgebiete
52 1,7 1,6 1,6
104 1,5 1,3 1,3

Die Ermittlung der vorhandenen Belastung durch Rasterbegehung ist nach einem mit der zuständigen Behörde abgestimmten Messplan durchzuführen, in dem u.a. die Anlagenbeschreibung, das Beurteilungsgebiet, die Beurteilungsflächen, die einzelnen Messpunkte mit Dokumentation (Bild, Text), der Messzeitraum, die Messzeit innerhalb des Tages, der genaue zeitliche Begehungsplan mit Angabe der Prüferinnen / Prüfer, die Namenliste der teilnehmenden Prüferinnen und Prüfer, die Erfassungsmethode zur Bestimmung des Geruchszeitanteils und ggf. die Gründe für die Freistellung von Messungen anzugeben sind.

Soweit die vorliegende Richtlinie keine abweichenden Festlegungen trifft, erfolgt die Durchführung der Messungen entsprechend VDI 3940 Blatt 1 (2006).

Der Antragsteller kann von der Ermittlung der vorhandenen Belastung der Geruchsimmission für die Beurteilungsflächen freigestellt werden, für die durch Abschätzungen z.B. mittels Windrichtungshäufigkeitsverteilung, durch orientierende Begehungen o.ä. festgestellt wird, dass die Kenngröße für die vorhandene Belastung nicht mehr als 50 v.H. des Immissionswertes in Tabelle 1 beträgt.

In diesen Fällen ist in Gleichung (2) in Nummer 4.6 als IV die Hälfte des in Betracht kommenden Immissionswertes nach Tabelle 1 einzusetzen. Außerdem erübrigt sich die Ermittlung der vorhandenen Belastung der Geruchsimmission, wenn die Zusatzbelastung der zu genehmigenden Anlage das Irrelevanzkriterium nach Nummer 3.3 erfüllt.

Wenn das Vorhandensein anderer geruchsemittierender Anlagen auszuschließen ist, ist von einer vorhandenen Belastung IV = 0 auszugehen.

Zurückliegende Messungen oder Feststellungen über Immissionen und Emissionen dürfen nur herangezogen werden, wenn sich die für die Immissionssituation im Beurteilungsgebiet maßgeblichen Verhältnisse in der Zwischenzeit nicht erheblich verändert haben.

4.4.2 Beurteilungsgebiet

Das Beurteilungsgebiet ist die Summe der Beurteilungsflächen (Nummer 4.4.3), die sich vollständig innerhalb eines Kreises um den Emissionsschwerpunkt mit einem Radius befinden, der dem 30fachen der nach Nummer 2 dieser Richtlinie ermittelten Schornsteinhöhe entspricht. Als kleinster Radius ist 600 m zu wählen.

Bei Anlagen mit diffusen Quellen von Geruchsemissionen mit Austrittshöhen von weniger als 10 m über der Flur ist der Radius so festzulegen, dass der kleinste Abstand vom Rand des Anlagengeländes bis zur äußeren Grenze des Beurteilungsgebietes mindestens 600 m beträgt.

4.4.3 Beurteilungsfläche

Die Beurteilungsflächen sind quadratische Teilflächen des Beurteilungsgebietes, deren Seitenlänge bei weitgehend homogener Geruchsbelastung i.d.R. 250 m beträgt. Eine Verkleinerung der Beurteilungsfläche soll gewählt werden, wenn außergewöhnlich ungleichmäßig verteilte Geruchsimmissionen auf Teilen von Beurteilungsflächen zu erwarten sind, so dass sie mit den Vorgaben nach Satz 1 auch nicht annähernd zutreffend erfasst werden können. Entsprechend ist auch eine Vergrößerung der Beurteilungsfläche zulässig, wenn innerhalb dieser Fläche eine weitgehend homogene Geruchsstoffverteilung gewährleistet ist. Die in dieser Richtlinie festgelegten Immissionswerte (Nummer 3.1) bleiben hiervon unberührt, da deren Ableitung von der Flächengröße unabhängig ist. Das quadratische Gitternetz ist so festzulegen, dass der Emissionsschwerpunkt in der Mitte einer Beurteilungsfläche liegt.

4.4.4 Messhöhe

Die Geruchsimmissionen sind in der Regel etwa in 1,5 - 2,0 m Höhe über der Flur sowie in mehr als 1,5 m seitlichem Abstand von Bauwerken oder anderen Hindernissen zu bestimmen.

4.4.5 Messzeitraum

Der Messzeitraum soll für das Gesamtjahr repräsentativ sein. Er kann in der Regel ein halbes Jahr betragen; eine Verkürzung auf drei Monate ist nur in besonderen Fällen zulässig. Die Repräsentativität ist entsprechend VDI 3940 Blatt 1 (2006) zu belegen.

Die Messungen sind repräsentativ auf die 24 Stunden des Tages zu verteilen. Sie können sich auch an der Betriebszeit der Emittenten orientieren, die für die vorhandene Belastung maßgeblich sind. Die ermittelten Zahlen der Geruchsstunden sind in diesem Fall mit einem Faktor zu korrigieren, der das Verhältnis von Betriebszeit zu Gesamtzeit berücksichtigt.

4.4.6 Messpunkte

Die Messpunkte sind möglichst nahe an den Schnittpunkten des quadratischen Gitternetzes festzulegen, das dem Beurteilungsgebiet zu Grunde liegt. Bei Abweichungen wegen besonderer örtlicher Verhältnisse ist der nächst benachbarte Punkt auszuwählen. Bei Flächenquellen sind die Messpunkte außerhalb der Quellen festzulegen.

Grundsätzlich brauchen Messpunkte nur in den Bereichen der Umgebung der Anlage festgelegt zu werden, in denen die Geruchsimmission für die Entscheidung relevant ist. Dies sind insbesondere Gebiete, die nicht nur zum vorübergehenden Aufenthalt von Menschen bestimmt sind. Messpunkte sind daher z.B. nicht erforderlich in Waldgebieten und auf zusammenhängenden landwirtschaftlich oder gartenbaulich genutzten Flächen.

4.4.7 Messverfahren und Messhäufigkeit

Jeder Eckpunkt der Beurteilungsfläche ist im Messzeitraum je nach geforderter Aussagesicherheit (vgl. Nummer 4.4.1) 13 oder 26 mal durch Prüferinnen oder Prüfer zu begehen. Diese Begehungen sollten in zeitlich annähernd gleichen Abständen über den Messzeitraum verteilt sein. Bei einem Messzeitraum von einem halben Jahr ist jeder Eckpunkt 13 oder 26 mal, bei einem Messzeitraum von einem ganzen Jahr 26 mal zu begehen.

Aus den Ergebnissen, die an den 4 Eckpunkten einer Beurteilungsfläche ermittelt wurden, ist durch Addition die Zahl der Geruchsstunden nv für die Beurteilungsfläche zu bestimmen. Die Begehung der Messpunkte ist in ihrer Reihenfolge so festzulegen, dass benachbarte Messpunkte an unterschiedlichen Tagen begangen werden. Dies stellt sicher, dass bei der räumlich gleitenden Auswertung für jede Beurteilungsfläche und Messperiode jeweils vier unterschiedliche Messtage in die Kenngrößenermittlung eingehen.

Die für jede einzelne Begehung einzusetzenden Prüferinnen und Prüfer sind aus einem festen Pool auszuwählen. Über den gesamten Messzeitraum sind mindestens 10 Prüferinnen und Prüfer annähernd gleich verteilt einzusetzen. Der Einsatz der einzelnen Prüferinnen und Prüfer ist nicht systematisch auf einzelne Wochentage und einzelne Messpunkte (Messtouren) zu beschränken.

Die individuelle Geruchsempfindlichkeit der Prüferinnen und Prüfer ist vorab zu testen. Die Ergebnisse dieses Eignungstests sind entsprechend Anhang B darzustellen. Bei der olfaktometrischen Ermittlung der Emissionen als Eingangsgröße für die Ausbreitungsrechnung müssen die Anforderungen der DIN EN 13725 (2003) in Verbindung mit Anhang C dieser Richtlinie und die Anforderungen der Bund/Länderarbeitsgemeinschaft für Immissionsschutz (LAI) an Messstellen für Geruchserhebungen im Rahmen der Bekanntgabe nach § 26 BImSchG beachtet werden. Im Übrigen sollen nur Messstellen i.S.d. § 26 BImSchG mit der Durchführung der olfaktorischen Erhebung der vorhandenen Belastung beauftragt werden, die für diesen Bereich bekannt gegeben sind.

Auf die differenzierte Erfassung von Geruchsintensitäten während des Messzeitintervalls ist zu verzichten. Bei der Anwendung der Immissionswerte dieser Richtlinie sind in jedem Fall alle anlagenbezogenen Geruchsimmissionen ab ihrer Erkennbarkeit zu berücksichtigen. Im Übrigen sind die Grundsätze der Richtlinie VDI 3940 Blatt 1 (2006) zu beachten.

Die vorhandene Geruchsimmission muss durch eine Aufenthaltszeit von 10 Minuten an jedem Messpunkt (Messzeitintervall) erfasst werden. Werden während des Messzeitintervalls in mindestens 10% der Zeit (Geruchszeitanteil) Geruchsimmissionen der vorbezeichneten Art erkannt, ist dieses Messzeitintervall als "Geruchsstunde" zu zählen. Die Geruchswahrnehmungen sind gemäß dem Datenaufnahmebogen nach Anhang a dieser Richtlinie festzuhalten.

4.5 Kenngröße für die zu erwartende Zusatzbelastung

Die Kenngröße für die zu erwartende Zusatzbelastung ist entsprechend Nummer 1 mit dem in Anhang 3 der Ta Luft beschriebenen Ausbreitungsmodell und der speziellen Anpassung für Geruch (Janicke, L. und Janicke, U. 2004) zu ermitteln.

Die Festlegung der Seitenlänge der Beurteilungsflächen erfolgt gemäß Nummer 4.4.3. Bei der Festlegung der horizontalen Maschenweite des Rechengebietes sind die Vorgaben der Ta Luft Anhang 3, Nr. 7 zu beachten. Demnach ist es i.d.R. erforderlich, die horizontale Maschenweite so zu bemessen, dass sie die Schornsteinbauhöhe nicht überschreitet.

Im Allgemeinen ist das Rechengebiet identisch mit dem Beurteilungsgebiet nach Nummer 4.4.2. Bei besonderen Geländebedingungen kann es jedoch erforderlich sein, das Rechengebiet größer als in Nummer 4.4.2 beschrieben zu wählen.

4.6 Auswertung

Im Beurteilungsgebiet ist für jede Beurteilungsfläche die Kenngröße IV für die vorhandene Belastung aus den Ergebnissen der Rasterbegehungen oder der Ausbreitungsrechnung zu bestimmen. Bei der Bestimmung der zu erwartenden Zusatzbelastung IZ ist entsprechend Nummer 4.5 zu verfahren.

Die Kenngröße der Gesamtbelastung IG ergibt sich aus der Addition der Kenngrößen für die vorhandene Belastung und die zu erwartende Zusatzbelastung entsprechend

IG = IV + IZ (2)

Werden sowohl die vorhandene Belastung als auch die zu erwartende Zusatzbelastung über Ausbreitungsrechnung ermittelt, so ist die Gesamtbelastung i.d.R. in einem Rechengang zu bestimmen.

Im Falle der Beurteilung von Geruchsimmissionen, verursacht durch Tierhaltungsanlagen, ist eine belästigungsrelevante Kenngröße IGb zu berechnen und diese anschließend mit den Immissionswerten nach Tabelle 1 zu vergleichen. Auf Nummer 5 wird verwiesen.

Für die Berechnung der belästigungsrelevanten Kenngröße IGb wird die Gesamtbelastung IG mit dem Faktor fgesamt multipliziert:

IGb = IG * fgesamt. (3)

Der Faktor fgesamt ist nach der Formel

fgesamt = (1 / (H1 + H2 + ... + Hn )) * (H1 * f1 + H2 * f2 + ... + Hn * fn) (4)

zu berechnen. Dabei ist n = 1 bis 4

und

H1 = r1,
H2 = min(r2, r - H1),
H3 = min(r3, r - H1 - H2),
H4 = min(r4, r - H1 - H2 - H3)

mit

r die Geruchshäufigkeit aus der Summe aller Emissionen (unbewertete Geruchshäufigkeit),
r1 die Geruchshäufigkeit für die Tierart Mastgeflügel,
r2 die Geruchshäufigkeit ohne Wichtung,
r3 die Geruchshäufigkeit für die Tierart Mastschweine, Sauen,
r4 die Geruchshäufigkeit für die Tierart Milchkühe mit Jungtieren

und

f1 der Gewichtungsfaktor für die Tierart Mastgeflügel,
f2 der Gewichtungsfaktor 1 (z.B. Tierarten ohne Gewichtungsfaktor),
f3 der Gewichtungsfaktor für die Tierart Mastschweine, Sauen,
f4 der Gewichtungsfaktor für die Tierart Milchkühe mit Jungtieren.

Die Gewichtungsfaktoren für die einzelnen Tierarten sind Tabelle 4 zu entnehmen. Für Tierarten, die nicht in Tabelle 4 enthalten sind, ist die tierartspezifische Geruchshäufigkeit in die Formel ohne Gewichtungsfaktor einzusetzen.

Tabelle 4: Gewichtungsfaktoren f für die einzelnen Tierarten

Tierartspezifische Geruchsqualität Gewichtungsfaktor f
Mastgeflügel
(Puten, Masthähnchen)
1,5
Mastschweine, Sauen
(bis zu einer Tierplatzzahl von ca. 5.000 Mastschweinen bzw. unter Berücksichtigung der jeweiligen Umrechnungsfaktoren für eine entsprechende Anzahl von Zuchtsauen)
0,75
Milchkühe mit Jungtieren
(einschl. Mastbullen und Kälbermast, sofern diese zur Geruchsimmissionsbelastung nur unwesentlich beitragen)
0,5

Für die Berechnung der Kenngrößen der Gesamtbelastung IG bzw. IGb sind die Kenngrößen für die vorhandene Belastung und die zu erwartende Zusatzbelastung mit 3 Stellen nach dem Komma zu verwenden.

Zum Vergleich der Kenngrößen der Gesamtbelastung IG bzw. IGb mit dem Immissionswert (Tabelle 1) für das jeweilige Gebiet sind sie auf zwei Stellen hinter dem Komma zu runden.

5 Beurteilung im Einzelfall

Für die Beurteilung, ob schädliche Umwelteinwirkungen durch Geruchsimmissionen hervorgerufen werden, ist ein Vergleich der nach dieser Richtlinie zu ermittelnden Kenngrößen mit den in Tabelle 1 festgelegten Immissionswerten nicht ausreichend, wenn

  1. auf einzelnen Beurteilungsflächen in besonderem Maße Geruchsimmissionen aus dem Kraftfahrzeugverkehr, dem Hausbrandbereich oder anderen nicht nach Nummer 3.1 Abs. 1 zu erfassenden Quellen auftreten
    oder
  2. Anhaltspunkte dafür bestehen, dass wegen der außergewöhnlichen Verhältnisse hinsichtlich Hedonik und Intensität der Geruchswirkung, der ungewöhnlichen Nutzungen in dem betroffenen Gebiet oder sonstiger atypischer Verhältnisse

In derartigen Fällen ist zu ermitteln, welche Geruchsimmissionen insgesamt auftreten können und welchen Anteil daran der Betrieb von Anlagen verursacht, die nach Nummer 3.1 Abs. 1 zu betrachten sind. Anschließend ist zu beurteilen, ob die Geruchsimmissionen als erheblich anzusehen sind und ob die Anlagen hierzu relevant beitragen.

Im Falle hedonisch eindeutig angenehmer Gerüche besteht die Möglichkeit, deren Beitrag zur Gesamtbelastung mit dem Faktor 0,5 zu wichten. Die Entscheidung hierüber trifft die zuständige Behörde. Zur Feststellung eindeutig angenehmer Anlagengerüche ist die Methode zur hedonischen Klassifikation von Anlagengerüchen - Methode der Polaritätenprofile - anzuwenden.

Nur diejenigen Geruchsbelästigungen sind als schädliche Umwelteinwirkungen im Sinne § 3 Abs. 1 BImSchG zu werten, die erheblich sind. Die Erheblichkeit ist keine absolut festliegende Größe, sie kann in Einzelfällen nur durch Abwägung der dann bedeutsamen Umstände festgestellt werden.

Dabei sind - unter Berücksichtigung der evtl. bisherigen Prägung eines Gebietes durch eine bereits vorhandene Geruchsbelastung (Ortsüblichkeit) - insbesondere folgende Beurteilungskriterien heranzuziehen:

Außerdem ist zu berücksichtigen, dass die Grundstücksnutzung mit einer gegenseitigen Pflicht zur Rücksichtnahme belastet sein kann, die unter anderem dazu führen kann, dass die Belästigte oder der Belästigte in höherem Maße Geruchseinwirkungen hinnehmen muss. Dies wird besonders dann der Fall sein, soweit einer emittierenden Anlage Bestandsschutz zukommt. In diesem Fall können Belästigungen hinzunehmen sein, selbst wenn sie bei gleichartigen Immissionen in anderen Situationen als erheblich anzusehen wären.

6 Anhänge, Anlagen, Muster

Die o.g. Anhänge, die Begründung und Auslegungshinweise zur GIRL sowie die Anlagen sind unter http://www.lanuv.nrw.de/luft/gerueche/bewertung.htm abrufbar. Dort befindet sich ergänzend auch die ungekürzte Fassung der Geruchsimmissions-Richtlinie.

7. Inkrafttreten

Der Erlass tritt am Tag nach der Veröffentlichung in Kraft.

1) Bei der Berechnung der Schornsteinhöhe findet der Faktor für angenehme Gerüche entsprechend Nummer 5 keine Anwendung. Gleiches gilt für die Faktoren der Tabelle 4 (Nummer 4.6).

2) Bei der Prüfung auf Einhaltung des Irrelevanzkriteriums bei angenehmen Gerüchen findet der Faktor entsprechend Nummer 5 keine Anwendung. Gleiches gilt für die Berücksichtigung der Faktoren der Tabelle 4 (Nummer 4.6).

.

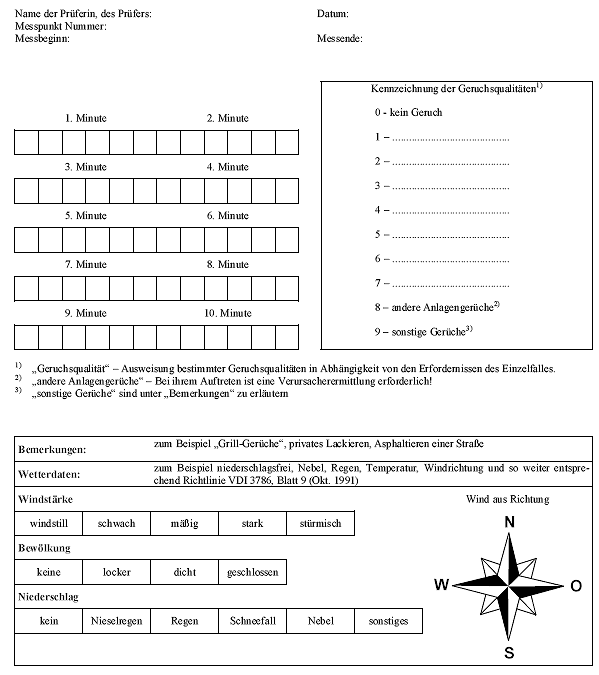

Datenaufnahmebogen für Geruchsbegehungen Anhang A



.

Angaben zur Eignung der Prüferinnen und Prüfer und zur Laboreignung für Olfaktometrie und Begehung Anhang B


Die Erstellung von Messberichten über die Durchführung von Emissionsmessungen hat nach dem bundeseinheitlichen Musterbericht (Download zum Beispiel unter http://www.mu.sachsenanhalt.de/start/ fachbereich03/fachinformationen/files/ mustermessbericht_emission.pdf) zu erfolgen.

In den Tabellen 1 bis 3 dieses Anhanges ist beispielhaft dargestellt, welche Angaben im Messbericht über die Durchführung von Emissionsmessungen mindestens erforderlich sind.

Im Messbericht sollte die Darstellung der Eignung der Prüferinnen und Prüfer mit den Standardgeruchsstoffen n-Butanol und H2S für alle an der olfaktometrischen Messung beteiligten Prüferinnen und Prüfer einzeln nach Tabelle 1 oder als Zusammenfassung nach Tabelle 2 erfolgen. Die Tabelle 1 enthält die Angaben, die im Rahmen der Qualitätssicherung für die Eignung der Prüferinnen und Prüfer mit den Standardgeruchsstoffen n-Butanol und H2S aufgezeichnet werden müssen. Für jede Schwellenschätzung einer Prüferin/eines Prüfers muss die vollständige Datenmatrix (Angabe der Verdünnungsstufen, Angabe der angebotenen Nullproben möglichst in der Reihenfolge der Probendarbietung, Angabe der Antwortmatrix der Prüferin/des Prüfers) erfasst werden.

Tabelle 3 enthält die im Messbericht erforderlichen Angaben zur Laboreignung, wobei die Angabe der Genauigkeit Aod nur für n-Butanol möglich ist.

Der bundeseinheitliche Musterbericht erfordert weiterhin Angaben zur Kalibrierung der Verdünnungseinrichtung einschließlich Vorverdünnung mit Referenzmaterial (Datum der letzten Kalibrierung, Referenzmaterial) und zu den verwendeten Standardgeruchsstoffen n-Butanol und H2S (Konzentration, Hersteller, Herstellungsdatum, Stabilitätsgarantie).

Bei der Ergebnisdarstellung von olfaktometrischen Messungen im Messbericht ist für jede Probe und für die während der Messungen durchgeführten Tests der Prüferinnen und Prüfer mit Standardgeruchsstoff n-Butanol die Angabe der vollständigen Datenmatrix erforderlich. Dies beinhaltet die Angabe der Verdünnungsstufen, die Angabe der angebotenen Nullproben möglichst in der Reihenfolge der Probendarbietung und die Angabe der Antwortmatrix jeder Prüferin/jedes Prüfers.

Im Messbericht über Begehungen sind nur Angaben zur Eignung der Prüferinnen und Prüfer mit den Standardgeruchsstoffen n-Butanol und H2S für alle an der Begehung beteiligten Prüferinnen und Prüfer erforderlich. Die notwendigen Angaben können analog zu den Emissionsmessungen einzeln nach Tabelle 1 oder als Zusammenfassung nach Tabelle 2 erfolgen.

Tabelle 1: Ergebnismatrix des Eignungstests einer Prüferin/eines Prüfers (mindestens 10, maximal 20 Schwellenschätzungen)

Prüferin/Prüfer
Name/ID
Geburtsdatum:
Geschlecht:
Geruchsstoff: n-Butanol
H2S
[ ]
[ ]

Nr. Datum Durchgang 4/ Zeit Prüfgas

µmol/mol

Anzahl Nullproben Fehler Nullproben Verdünnungsstufen ZITE yi
nmol/mol
log10 yi
1 15.04.07 10:08 59,8 2 - 8192 4096 N 5 2048 1024 6 N 512           1448 41,3 1,6159
2
3
4
5
6
7
8
9
10
...
20
                                      -yITE
                                      sITE
                          NFB
%
10yITE nmol/mol 10SITE

                    Auswahlkriterium NFB<20% 20<10-yITE<80 7 10SITE<2,3

Tabelle 2: Zusammenfassung der Ergebnisse der Eignungstests der Prüferinnen und Prüfer

Geruchsstoff: n-Butanol [ ] H2S [ ]
Prüferin/Prüfer berücksichtigte Schwellenschätzungen (S.)
Name ID Geburtsdatum Geschlecht Datum erste S. Datum letzte S. Anzahl der S. 10yITE
nmol/mol
10SITE NFB
%

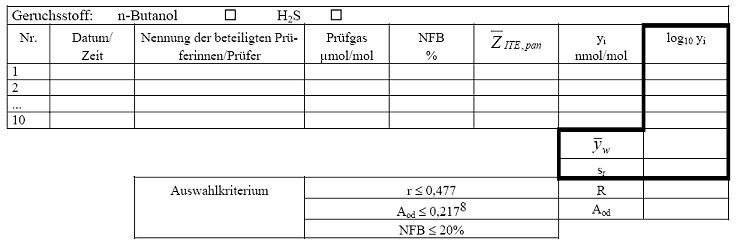

Tabelle 3: Laboreignung (sensorische Gesamtqualität) (mindestens 10 Prüfergebnisse aus den letzten 12 Monaten)

8) Gilt nur für n-Butanol.

.

Anforderungen an das olfaktometrische Messverfahren zur Ermittlung von Geruchsemissionen Anhang C


Die Ermittlung von Geruchsemissionen hat entsprechend der europäischen Norm DIN EN 13725 "Luftbeschaffenheit - Bestimmung der Geruchsstoffkonzentration mit dynamischer Olfaktometrie" (2003) zu erfolgen. Darüber hinaus sind die Vorgaben der Nummer 5.3 Ta Luft zu beachten.

Soweit diese Richtlinien Wahlmöglichkeiten lassen, gilt für ihre Anwendung im Rahmen der Geruchsimmissions-Richtlinie Folgendes:

Je Betriebszustand und Emissionsquelle sollen mindestens drei Proben gezogen werden. Die olfaktometrische Analyse hat unmittelbar nach der Probenahme zu erfolgen. Die Probenahmezeit beträgt in der Regel 30 Minuten.

Die Auswahl der Prüferinnen und Prüfer hat mit den Standardgeruchsstoffen n-Butanol und H2S zu erfolgen. Es sind nur solche Prüferinnen und Prüfer auszuwählen, die über eine durchschnittliche Geruchsempfindlichkeit verfügen.

Diese Auswahl der Prüferinnen und Prüfer erfolgt für n-Butanol nach DIN EN 13725 (2003) und soll für Schwefelwasserstoff analog erfolgen. Dabei sind für jeden Standardgeruchsstoff die Ergebnisse von mindestens zehn und höchstens 20 Schwellenschätzungen heranzuziehen. Die Daten einer jeden Prüferin/eines jeden Prüfers müssen an mindestens drei nicht aufeinander folgenden Tagen gesammelt werden. Die Ergebnisse der Eignungstests der Prüferinnen und Prüfer müssen fortlaufend dokumentiert und aufbewahrt werden.

Nach jeweils sechs Monaten sind mit jeder Prüferin/jedem Prüfer mindestens einmal je drei Schwellenschätzungen mit den beiden Prüfgasen n-Butanol und Schwefelwasserstoff zu bestimmen, sofern nicht im Laufe der Messtätigkeit der Prüferin/des Prüfers bereits entsprechende Messungen durchgeführt wurden. Alle Ergebnisse dieser Referenzmessungen werden erfasst und in die Auswertung der Eignung der Prüferinnen und Prüfer und Laboreignung mit einbezogen. Eine Verwendung von ausgewählten Referenzmessungen ist nicht gestattet.
Die Auswertung für die Eignung der Prüferinnen und Prüfer erfolgt durch Berechnung der Auswahlparameter nach DIN EN 13725 (2003) aus den letzten 10 bis 20 Schwellenschätzungen und anschließendem Vergleich der Ergebnisse mit den Auswahlkriterien:

Für Schwefelwasserstoff ist kein Bezugswert (EROM) festgelegt; üblicherweise liegt die Geruchsschwelle für Schwefelwasserstoff im Bereich um 1 µg/m3.

Prüferinnen und Prüfer, die diese Bedingungen nicht erfüllen, sind solange von allen Messungen auszuschließen, bis die Bedingungen wieder erfüllt werden.

Der Nachweis der Laboreignung (sensorische Gesamtqualität des Labors) erfolgt mindestens jährlich. Dazu werden mindestens 10 Prüfergebnisse des Labors aus den letzten 12 Monaten ausgewertet und mit den Auswahlkriterien verglichen (Für Schwefelwasserstoff erfolgt die Auswertung aus den letzten 10 Prüfergebnissen des Labors.):

In Ergänzung zu den Ausführungen des Anhangs B sind die "Anforderungen des Länderausschusses [heute Bund/Länderarbeitsgemeinschaft] für Immissionsschutz (LAI) an Messstellen für Geruchserhebungen im Rahmen der Bekanntgabe nach § 26, 28 BImSchG" (gegebenenfalls Verweis auf jeweilige Landesregelung) in Verbindung mit der Richtlinie für die Bekanntgabe und die Zulassung von sachverständigen Stellen im Bereich des Immissionsschutzes (Verweis auf jeweilige Landesregelung) einzuhalten.


1) Bei der Berechnung der Schornsteinhöhe findet der Faktor für angenehme Gerüche entsprechend Nummer 5 keine Anwendung. Gleiches gilt für die Faktoren der Tabelle 4
Nummer 4.6).
2) Bei der Prüfung auf Einhaltung des Irrelevanzkriteriums bei angenehmen Gerüchen findet der Faktor entsprechend Nummer 5 keine Anwendung. Gleiches gilt für die Berücksichtigung der Faktoren der Tabelle 4 (Nummer 4.6)
3) Grundsätzlich können Häufigkeitswerte voneinander unabhängiger Verteilungen nicht auf einfache Weise addiert werden. Die algebraische Addition der vorhandenen Belastung und der zu erwartenden Zusatzbelastung stellt eine für die praktische Anwendung gebotene Vereinfachung dar; sie beruht auf dem Multiplikationstheorem der Wahrscheinlichkeitsrechnung. Dabei wird davon ausgegangen, dass das Produkt pv * pz als Korrekturterm zu vernachlässigen ist, weil die Teilwahrscheinlichkeiten pv und pz deutlich unter 10 vom Hundert liegen. (Hierbei bedeuten: pv = Wahrscheinlichkeit des Eintretens eines Geruchsereignisses in der vorhandenen Belastung; pz = Wahrscheinlichkeit des Eintretens eines Geruchsereignisses in der zu erwartenden Zusatzbelastung.)
4) Durchgang - fortlaufende Nummerierung der Schwellenschätzung, die an einem Tag durchgeführt wurden.
5) Nullprobe
6) Ein graues Feld bedeutet im Beispiel, dass Geruch festgestellt wurde.
7) Gilt nur für n-Butanol.

ENDE
