Bild 1 Schallschluckgrade verschiedener Materialien

Material Masse der
Flächeneinheit
des Materials		 Schallschluckgrade für die Oktavmittenfrequenz
125 250 500 1000 2000 4000 Hz
Holzfaserakustikplatte, 12 mm dick, Wandabstand 50 mm   0,3 0,3 0,3 0,4 0,5 0,6
Polyurethanschaum (Moltopren), 15 mm dick, auf starrer Wand 0,4 kg/m2 0,08 0,22 0,55 0,7 0,85 0,75
15 mm Filz aus organischen Fasern, auf starrer Wand   0,08 0,18 0,38 0,72 0,75 0,78
Mineralwollfilz, 50 mm dick, ohne Wandabstand, auch mit 1 mm dickem Lochblech abgedeckt, Lochflächenanteil 40 % 3,0 kg/m2 0,2 0,6 0,9 1,0 0,98 1,0
Mineralwolleplatten, 20 mm dick, ohne Wandabstand 2,5 kg/m2 0,05 0,15 0,65 0,95 1,0 1,0
Holzwolleleichtbauplatte, 25 mm dick 11,0 kg/m2 0,04 0,13 0,5 0,75 0,6 0,7
Sperrholzlochplatte, 5 mm dick, Lochflächenanteil 15 %, mit 20 mm dicken Steinwolleplatten hinterlegt   0,1 0,18 0,4 0,8 0,75 0,6

Bild 2: Ermittlung des Pegels mehrerer Schallquellen


Mehrere Schallquellen gleichen Pegels:
Um den Gesamtschallpegel zu erhalten
ist die Pegelzunahme zum Pegel der
einzelnen Schallquelle zu addieren

Zwei Schallquellen unterschiedlichen Pegels:
Um den Gesamtschallpegel zu erhalten ist
die Pegelzunahme zum Pegel der
stärkeren Schallquelle zu addieren

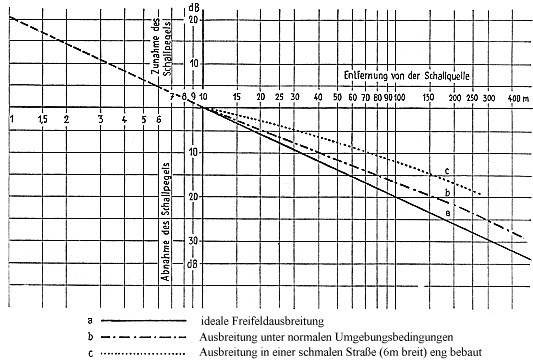

Bild 3: Schallpegeländerung in Abhängigkeit von der Entfernung, bezogen auf den Schallpegel in 10 m Entfernung

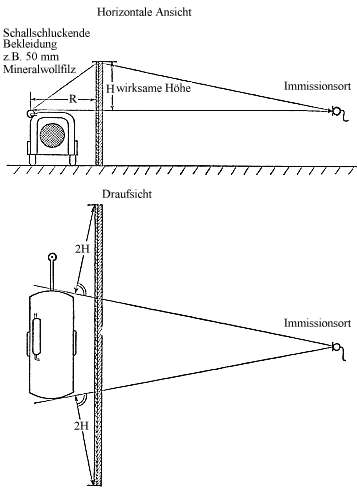

Bild 4: Prinzipskizze - Schallschirm für Baumaschine

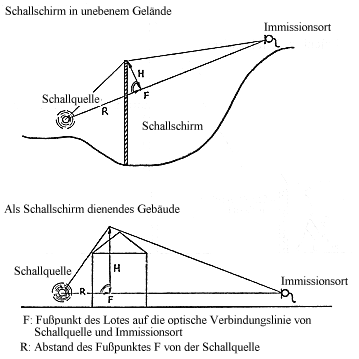

Bild 5: Prinzipskizze - Schallschirm

Bild 6: Prinzipskizze - geknickter Schallschirm

Bild 7: Prinzipskizze - Schallschirm; Verringerte Abschirmung durch reflektierendes Gebäude

Verringerte Abschirmung durch
reflektierendes Gebäude
Abhilfe 1: Schallschirm wird verlängert
Abhilfe 2: refelktierendes Gebäude wird
mit Schallabsoptionsmaterial verkleidet

Bild 8: Schirmwerte

Baumaschine Schirmwert Z für eine Verminderung des Schallpegels um
DLA= 5 dB(A)
m		 DLA= 10 dB(A)
m		 DLA= 15 dB(A)
m
Kreissäge 0,01 0,06 0,3
Schlagramme 0,01 0,08 0,4
Drucklufthammer - Betonmischer 0,01 0,1 0,5
Kompressor - Bagger 0,01 0,2 1,0
Planierraupe 0,01 0,3 1,6


Qktavmittenfrequenz
Hz		 Schirmwert Z für eine Verminderung des Oktavpegels um
DL = 5 dB(A)
m		 DL = 10 dB(A)
m		 DL = 15 dB(A)
m
31,5 0,1 5 18
63 0,05 2,5 9
125 0,025 1,25 4,5
250 0,0125 0,63 2,2
500 0,01 0,32 1,1
1000 0,01 0,16 0,5
2000 0,01 0,08 0,25
4000 0,01 0,04 0,125
8000 0,01 0,02 0,06

Bild 9: Wirkung von Abschirmwänden, Zusammenhang zwischen Schirmwert Z und wirksamer Schirmhöhe H; Parameter Abstand R
