Einleitung
Begriffsbestimmungen und allgemeine Vorschriften

1. Begriffsbestimmungen

1.1. "Sitzplatz": jeder Platz, der für eine sitzende Person geeignet ist, die mindestens so groß ist wie

1. die Prüfpuppe eines 50-Perzentil-Mannes im Fall des Fahrers;
2. die Prüfpuppe einer erwachsenen 5-Perzentil-Frau in allen anderen Fällen.

1.2. "Sitz": eine vollständige Konstruktion einschließlich Polsterung, die zum Fahrzeugaufbau gehören kann und einer Person einen Sitzplatz bietet.

Bei diesem kann es sich um einen Einzelsitz, eine Sitzbank, Klappsitze und abnehmbare Sitze handeln.

1.3. "Güter": in erster Linie bewegliche Sachen.

Der Begriff umfasst unverpackte Erzeugnisse, Verarbeitungserzeugnisse, Flüssigkeiten, lebende Tiere, pflanzliche Agrarerzeugnisse, unteilbare Ladungen.

1.4. "Gesamtmasse": die "technisch zulässige Gesamtmasse".

2. Allgemeine Bestimmungen

2.1. Anzahl der Sitzplätze

2.1.1. Die Anforderungen in Bezug auf die Anzahl der Sitzplätze gelten nur für Sitze, die für die Verwendung während der Fahrt bestimmt sind.

2.1.2. Sie gelten nicht für Sitze, die nur zur Verwendung bei stehendem Fahrzeug bestimmt und für die Benutzer deutlich entweder durch ein Piktogramm oder ein Schild mit entsprechendem Text gekennzeichnet sind.

2.1.3. Die folgenden Anforderungen gelten für die Ermittlung der Anzahl der Sitzplätze:

1. Jeder Einzelsitz zählt als ein Sitzplatz.
2. Bei einer Sitzbank zählt jede Fläche mit einer auf der Höhe des Sitzpolsters gemessenen Breite von mindestens 400 mm als ein Sitzplatz.

Unbeschadet dieser Bedingung kann der Hersteller auch die in Nummer 1.1 genannten allgemeinen Vorschriften anwenden.

Jedoch zählt eine Fläche gemäß Buchstabe b nicht als ein Sitzplatz, wenn

1. die Sitzbank Merkmale aufweist, die verhindern, dass die Prüfpuppe mit ihrem Gesäßteil eine natürliche Sitzhaltung einnimmt, z.B. bei Beeinträchtigung der Nenn-Sitzfläche durch eine befestigte Konsole, einen ungepolsterten Bereich oder ein Innenpolster;
2. es die Konstruktion der unmittelbar vor einem vorgesehenen Sitzplatz befindlichen Bodengruppe (z.B. durch einen Kardantunnel) verhindert, dass die Prüfpuppe mit ihren Füßen eine natürliche Sitzhaltung einnimmt.

2.1.4. In Bezug auf Fahrzeuge, die in den Anwendungsbereich der UN-Regelungen Nr. 66 und 107 fallen, ist je nach Fahrzeugklasse die in Nummer 2.1.3 Buchstabe b genannte Abmessung an den für eine Person mindestens erforderlichen Raum anzugleichen.

2.1.5. Sind in einem Fahrzeug Sitzverankerungen für einen abnehmbaren Sitz vorhanden, so ist dieser bei der Ermittlung der Anzahl der Sitzplätze mitzuzählen.

2.1.6. Ein für einen besetzten Rollstuhl bestimmter Bereich ist als ein Sitzplatz zu zählen.

2.1.6.1. Diese Bestimmung berührt nicht die Anforderungen der Absätze 3.6.1 und 3.7 des Anhangs 8 der UN-Regelung Nr. 107.

2.2. Gesamtmasse

2.2.1. Bei einer Sattelzugmaschine umfasst die für die Klasseneinteilung des Fahrzeugs zu berücksichtigende Gesamtmasse auch die von der Sattelkupplung getragene Gesamtmasse des Sattelanhängers.

2.2.2. Bei einem Kraftfahrzeug, das dazu geeignet ist, einen Zentralachsanhänger oder einen Starrdeichselanhänger zu ziehen, muss die für die Klasseneinteilung des Kraftfahrzeugs maßgebliche Gesamtmasse die von der Kupplung auf das Zugfahrzeug übertragene Gesamtmasse einschließen.

2.2.3. Bei einem Sattelanhänger, einem Zentralachsanhänger und einem Starrdeichselanhänger muss die für die Klasseneinteilung des Fahrzeugs maßgebliche Gesamtmasse der von den Rädern einer Achse oder Achsgruppe auf den Boden übertragenen Last entsprechen, wenn der Anhänger mit dem Zugfahrzeug verbunden ist.

2.2.4. Bei einem Dolly muss die für die Klasseneinteilung des Fahrzeugs maßgebliche Gesamtmasse die von der Sattelkupplung getragene Gesamtmasse des Sattelanhängers einschließen.

2.3. Besondere Ausrüstung

2.3.1. Fahrzeuge, die vorwiegend mit fest angebrachter Ausrüstung ausgestattet sind, wie Maschinen oder Geräte, fallen in die Klassen N oder O.

2.4. Einheiten

2.4.1. Sofern nicht anders angegeben muss jede Maßeinheit und jedes dazugehörige Symbol der Richtlinie 80/181/EWG des Rates ¹ entsprechen.

3. Einteilung in Fahrzeugklassen

3.1. Der Hersteller ist für die Einteilung eines Fahrzeugtyps in eine bestimmte Klasse verantwortlich.

Dazu müssen alle diesbezüglichen, in diesem Anhang beschriebenen Kriterien erfüllt sein.

3.2. Die Genehmigungsbehörde kann vom Hersteller geeignete Zusatzinformationen anfordern, zum Nachweis darüber, dass ein Fahrzeugtyp als Fahrzeug mit besonderer Zweckbestimmung der Sondergruppe ("SG-Code") zuzuteilen ist.

Teil A
Kriterien für die Klasseneinteilung von Fahrzeugen

1. Fahrzeugklassen

Für die Zwecke der EU-Typgenehmigung und der jeweiligen nationalen Typgenehmigung sowie der EU-Einzelgenehmigung und der nationalen Einzelgenehmigung eines Fahrzeugs sind Fahrzeuge gemäß der Klasseneinteilung in Artikel 4 zu klassifizieren:

Eine Genehmigung kann nur für die in Artikel 4 Absatz 1 genannten Klassen gewährt werden.

2. Fahrzeugunterklassen

2.1. Geländefahrzeuge

"Geländefahrzeug": Fahrzeug, das der Klasse M oder N angehört und spezifische technische Merkmale aufweist, die seine Verwendung im Gelände ermöglichen.

Für diese Fahrzeugklassen ist der Buchstabe "G" dem Buchstaben und der Zahl hinzuzufügen, mit denen die Fahrzeugklasse bestimmt wird.

Die Kriterien für die Einteilung von Fahrzeugen in die Unterklasse der Geländefahrzeuge werden in Abschnitt 4 dieses Teils aufgeführt.

2.2. Fahrzeuge mit besonderer Zweckbestimmung

2.2.1. Für unvollständige Fahrzeuge, die der Unterklasse der Fahrzeuge mit besonderer Zweckbestimmung zugeordnet werden sollen, ist der Buchstabe "S" dem Buchstaben und der Zahl hinzuzufügen, mit denen die Fahrzeugklasse bestimmt wird.

Die verschiedenen typen von Fahrzeugen mit besonderer Zweckbestimmung sind in Nummer 5 aufgeführt und definiert.

2.3. Geländefahrzeug mit besonderer Zweckbestimmung

2.3.1. "Geländefahrzeug mit besonderer Zweckbestimmung": Fahrzeug, das entweder der Klasse M oder N angehört und die in den Nummern 2.1 und 2.2 genannten spezifischen technischen Merkmale aufweist.

Für diese Fahrzeugklassen ist der Buchstabe "G" dem Buchstaben und der Zahl hinzuzufügen, mit denen die Fahrzeugklasse bestimmt wird.

Ferner ist bei unvollständigen Fahrzeugen, die der Unterklasse der Fahrzeuge mit besonderer Zweckbestimmung zugeordnet werden sollen, zusätzlich der Buchstabe "S" hinzuzufügen.

3. Kriterien für die Zuordnung von Fahrzeugen zur Klasse N

3.1. Die Zuordnung eines Fahrzeugtyps zur Klasse N erfolgt auf der Grundlage der technischen Merkmale des Fahrzeugs gemäß den Nummern 3.2 bis 3.6.

3.2. Der (die) Bereich(e), in dem (denen) sich die Sitzplätze befinden, ist (sind) grundsätzlich vollständig vom Ladebereich zu trennen.

3.3. Abweichend von den Anforderungen der Nummer 3.2 können Personen und Güter in demselben Bereich befördert werden, wenn die Ladefläche mit Sicherungseinrichtungen ausgestattet ist, die dazu bestimmt sind, Fahrgäste vor der Verschiebung der Ladung während der Fahrt, bei starken Bremsvorgängen und Kurvenfahrten zu schützen.

3.4. Sicherungseinrichtungen - Verzurrvorrichtungen - zur Sicherung der Ladung wie in Nummer 3.3 vorgeschrieben sowie Trennvorrichtungen, die für Fahrzeuge bis 7,5 Tonnen bestimmt sind, müssen den Vorschriften der internationalen Norm ISO 27956:2009 "Ladungssicherung in Lieferwagen (Kastenwagen) - Anforderungen und Prüfmethoden", Abschnitte 3 und 4 entsprechen.

3.4.1. Die in Nummer 3.4 aufgeführten Anforderungen können durch eine vom Hersteller ausgestellte Übereinstimmungserklärung nachgewiesen werden.

3.4.2. Alternativ zu den Anforderungen der Nummer 3.4 kann der Hersteller gegenüber der Genehmigungsbehörde den zufriedenstellenden Nachweis erbringen, dass die angebrachten Sicherungseinrichtungen ein dem in der erwähnten Norm vorgeschriebenen Sicherheitsniveau gleichwertiges Niveau erreichen.

3.5. Die Anzahl der Sitzplätze ohne den Fahrersitz darf nicht mehr betragen als:

1. 6 bei Fahrzeugen der Klasse N₁;
2. 8 bei Fahrzeugen der Klassen N₂ oder N₃.

3.6. Die Fahrzeuge müssen eine in "kg" ausgedrückte Gütertransportkapazität aufweisen, die mindestens der Personentransportkapazität entspricht.

3.6.1. Für diese Zwecke müssen die folgenden Gleichungen in sämtlichen Konfigurationen erfüllt sein, insbesondere, wenn alle Sitzplätze besetzt sind:

1. wenn N = 0:
   P - M> 100 kg
2. wenn 0 < N< 2:
   P - (M + N × 68)> 150 kg
3. wenn N > 2:
   P - (M + N × 68)> N × 68
   Es gilt Folgendes:
   "P" ist die technisch zulässige Gesamtmasse;
   "M" ist die Masse in fahrbereitem Zustand;
   "N" ist die Anzahl der Sitzplätze ohne den Fahrersitz.

3.6.2. Die Masse der am Fahrzeug angebrachten Ausstattung zur Unterbringung (z.B. Tank, Aufbau usw.), zum Umschlag (z.B. Kran, Hebevorrichtung usw.) und zur Sicherung (z.B. Sicherungseinrichtungen für die Ladung) von Gütern muss in M enthalten sein.

3.6.3. Die Masse der Ausstattung, die nicht für die in Nummer 3.6.2 genannten Zwecke verwendet wird (z.B. ein Kompressor, eine Winde, ein Stromerzeuger, Rundfunkausrüstung usw.), ist nicht in M zur Verwendung in den in Nummer 3.6.1 genannten Formeln zu berücksichtigen.

3.7. Die in den Nummern 3.2 bis 3.6 enthaltenen Anforderungen müssen von allen Varianten und Versionen eines Fahrzeugtyps eingehalten werden.

3.8. Kriterien für die Zuordnung von Fahrzeugen zur Klasse N₁

3.8.1. Ein Fahrzeug wird der Klasse N₁ zugeordnet, wenn alle folgenden Kriterien erfüllt sind.

Bei einem oder mehreren nicht erfüllten Kriterien ist das Fahrzeug der Klasse M₁ zuzuordnen.

3.8.2. Zusätzlich zu den in den Nummern 3.2 bis 3.6 genannten allgemeinen Kriterien müssen auch die in der vorliegenden Nummer genannten Kriterien für die Klasseneinteilung von jenen Fahrzeugen erfüllt sein, in denen sich der Bereich, der für den Fahrer und die Ladung bestimmt ist, in einem einzigen Bauteil befindet (z.B. Aufbau "BB").

3.8.2.1. Ist eine Wand oder eine Trennvorrichtung, vollständig oder teilweise, zwischen einer Sitzreihe und dem Ladebereich angebracht, müssen die erforderlichen Kriterien trotzdem erfüllt sein.

3.8.2.2. Es gelten die folgenden Kriterien:

1. Das Beladen mit Gütern muss über eine für diesen Zweck ausgelegte und gebaute rückwärtige Tür, eine Heckklappe oder eine Seitentür möglich sein.
2. Bei einer rückwärtigen Tür oder einer Heckklappe muss die Ladeöffnung folgende Anforderungen erfüllen:
   1. Bei Fahrzeugen, die nur mit einer Sitzreihe oder nur mit dem Fahrersitz ausgerüstet sind, muss die Mindesthöhe der Ladeöffnung 600 mm oder mehr betragen.
   2. Bei Fahrzeugen, die mit zwei oder mehr Sitzreihen ausgerüstet ist, muss die Höhe der Ladeöffnung mindestens 800 mm und die Fläche mindestens 12.800 cm² betragen.
3. Für den Ladebereich gelten die folgenden Anforderungen:

   "Ladebereich" ist der Teil des Fahrzeugs, der sich hinter der/den Sitzreihe(n) befindet (bzw. hinter dem Fahrersitz, wenn das Fahrzeug nur mit einem Fahrersitz ausgerüstet ist).

   1. Die Ladefläche des Ladebereichs muss im Allgemeinen eben sein.
   2. Ist das Fahrzeug nur mit einer Sitzreihe oder einem Sitz ausgerüstet, muss die Länge des Ladebereichs mindestens 40 % des Werts des Radstandes betragen.
   3. Ist das Fahrzeug mit zwei oder mehr Sitzreihen ausgerüstet, muss die Länge des Ladebereichs mindestens 30 % des Werts des Radstandes betragen.

   Können die Sitze der letzten Sitzreihe ohne den Einsatz von Werkzeug einfach aus dem Fahrzeug entfernt werden, so müssen die Anforderungen hinsichtlich der Länge des Ladebereichs erfüllt sein, wenn alle Sitze im Fahrzeug montiert sind.

4. Die Anforderungen hinsichtlich der Länge der Ladebereichs müssen erfüllt sein, wenn sich die Sitze der ersten oder der letzten Reihe, je nach Fall, in ihrer senkrechten üblichen Stellung für den Gebrauch durch die Fahrzeuginsassen befinden.

3.8.2.3. Besondere Bedingungen für die Messungen

3.8.2.3.1 Begriffsbestimmungen

1. "Höhe der Ladeöffnung": der senkrechte Abstand zwischen zwei horizontalen Ebenen, die sich tangential an den höchsten Punkt des unteren Teils des Türrahmens und dem tiefsten Punkt des oberen Teils des Türrahmens anschließen.
2. "Fläche der Ladeöffnung": die größte Fläche der Orthogonalprojektion der maximalen Öffnung bei vollständig geöffneter (geöffneten) rückwärtiger (rückwärtigen) Tür(en) oder Heckklappe(n) auf eine vertikale, senkrecht zur Mittellinie des Fahrzeugs verlaufende Ebene.
3. "Radstand": Für die Anwendung der Formeln in den Nummern 3.8.2.2 und 3.8.3.1 bezeichnet "Radstand"
   1. bei Fahrzeugen mit zwei Achsen den Abstand zwischen der Mittellinie der Vorderachse und der Mittellinie der zweiten Achse oder
   2. bei Fahrzeugen mit drei Achsen den Abstand zwischen der Mittellinie der Vorderachse und der Mittellinie einer gedachten Achse, die von der zweiten und dritten Achse gleich weit entfernt ist.

3.8.2.3.2 Sitzverstellungen

1. Die Sitze sind in ihre äußersten hinteren Stellungen zu bringen.
2. Die Rückenlehne, sofern verstellbar, ist so einzustellen, dass die dreidimensionale H-Punkt-Maschine mit einem Rumpfwinkel von 25 Grad platziert werden kann.
3. Die Rückenlehne, sofern nicht verstellbar, ist in die vom Hersteller vorgesehene Stellung zu bringen.
4. Ist der Sitz höhenverstellbar, so ist die tiefste Stellung zu wählen.

3.8.2.3.3 Fahrzeugzustand

1. Das Fahrzeug muss sich in Beladungszuständen bis zu seiner Gesamtmasse befinden.
2. Die Räder des Fahrzeugs müssen sich in Geradeausstellung befinden.

3.8.2.3.4 Die Anforderungen der Nummer 3.8.2.3.2 gelten nicht, wenn das Fahrzeug mit einer Wand oder einer Trenneinrichtung ausgerüstet ist.

3.8.2.3.5 Messung der Länge des Ladebereichs

1. Ist das Fahrzeug nicht mit einer Trenneinrichtung oder einer Wand ausgerüstet, so wird die Länge entlang einer vertikalen Ebene gemessen, die tangential vom hinteren äußersten Punkt der Oberseite der Rückenlehne bis zur hinteren Innenverkleidung oder bis zur geschlossenen rückwärtigen Tür oder Heckklappe verläuft.
2. Ist das Fahrzeug mit einer Trenneinrichtung oder einer Wand ausgerüstet, so wird die Länge entlang einer vertikalen Ebene gemessen, die tangential vom hinteren äußersten Punkt der Trenneinrichtung oder der Wand bis zur - je nach Konstruktionsart - hinteren Innenverkleidung oder bis zur geschlossenen rückwärtigen Tür oder Heckklappe verläuft.
3. Die Anforderungen in Bezug auf die Länge müssen mindestens auf der Höhe der Ladefläche entlang einer horizontalen Linie erfüllt sein, die in der senkrechten, durch die Fahrzeugmittellinie verlaufenden Längsebene enthalten ist.

3.8.3. Zusätzlich zu den in den Nummern 3.2 bis 3.6 genannten allgemeinen Kriterien müssen auch die in der vorliegenden Nummer genannten Kriterien für die Klasseneinteilung von jenen Fahrzeugen erfüllt sein, in denen sich der Bereich, der für den Fahrer und die Ladung bestimmt ist, nicht in einem einzigen Bauteil befindet (z.B. Aufbau "BB").

3.8.3.1. Ist das Fahrzeug mit einem gehäuseähnlichen Aufbau ausgestattet, so gilt Folgendes:

1. Das Beladen mit Gütern muss über eine rückwärtige Tür, eine Heckklappe, eine Lukenöffnung oder anderweitig möglich sein.
2. Die Ladeöffnung muss eine Höhe von mindestens 800 mm und eine Fläche von mindestens 12.800 cm² aufweisen.
3. Die Länge des Ladebereichs muss mindestens 40 % des Radstandes betragen.

3.8.3.2. Ist das Fahrzeug mit einem offenen Ladebereich ausgestattet, so gelten nur die in der Nummer 3.8.3.1 Buchstaben a und c enthaltenen Vorschriften.

3.8.3.3. Für die Anwendung der in Nummer 3.8.3 enthaltenen Vorschriften gelten die Begriffsbestimmungen der Nummer 3.8.2.3.1.

3.8.3.4. Jedoch müssen die Anforderungen in Bezug auf die Länge des Ladebereichs auf der Höhe der Ladefläche entlang einer horizontalen Linie erfüllt sein, die sich in der durch die Fahrzeugmittellinie verlaufenden Längsebene befindet.

4. Kriterien für die Einteilung von Fahrzeugen in die Unterklasse der Geländefahrzeuge

4.1. Fahrzeuge der Klasse M₁ oder N₁ werden in die Unterklasse der Geländefahrzeuge eingestuft, wenn sie gleichzeitig alle der folgenden Bedingungen erfüllen:

1. Mindestens eine Vorderachse und mindestens eine Hinterachse sind so ausgelegt, dass sie gleichzeitig angetrieben werden können, unabhängig davon, ob eine Antriebsachse abgeschaltet werden kann.
2. Es ist mindestens eine Differentialsperre oder eine Einrichtung montiert, die eine ähnliche Wirkung gewährleistet.
3. Sie müssen als Einzelfahrzeug mindestens eine Steigung von 25 % überwinden können.
4. Sie erfüllen mindestens fünf der folgenden sechs Anforderungen:
   1. Der vordere Überhangwinkel muss mindestens 25 Grad betragen.
   2. Der hintere Überhangwinkel muss mindestens 20 Grad betragen.
   3. Der Rampenwinkel muss mindestens 20 Grad betragen.
   4. Die Bodenfreiheit unter der Vorderachse muss mindestens 180 mm betragen.
   5. Die Bodenfreiheit unter der Hinterachse muss mindestens 180 mm betragen.

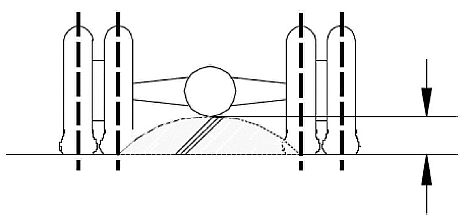

   6. Die Bodenfreiheit zwischen den Achsen muss mindestens 200 mm betragen.

4.2. Fahrzeuge der Klassen M₂, N₂ oder M₃ mit einer Gesamtmasse von höchstens 12 Tonnen werden in die Unterklasse der Geländefahrzeuge eingestuft, wenn sie entweder die Bedingung von Buchstabe a oder die Bedingungen der Buchstaben b und c erfüllen.

1. Alle ihre Achsen werden gleichzeitig angetrieben, unabhängig davon, ob eine oder mehrere Antriebsachsen abgeschaltet werden können.
2. 1. Mindestens eine Vorderachse und mindestens eine Hinterachse sind so ausgelegt, dass sie gleichzeitig angetrieben werden können, unabhängig davon, ob eine Antriebsachse abgeschaltet werden kann.
   2. Es ist mindestens eine Differentialsperre oder eine Einrichtung montiert, die dieselbe Wirkung gewährleistet.
   3. Sie müssen als Einzelfahrzeug eine Steigung von 25 % überwinden können.
3. Sie erfüllen mindestens fünf der folgenden sechs Anforderungen, wenn ihre Gesamtmasse höchstens 7,5 Tonnen beträgt, und mindestens vier dieser Anforderungen, wenn ihre Gesamtmasse über 7,5 Tonnen beträgt:
   1. Der vordere Überhangwinkel muss mindestens 25 Grad betragen.
   2. Der hintere Überhangwinkel muss mindestens 25 Grad betragen.
   3. Der Rampenwinkel muss mindestens 25 Grad betragen.
   4. Die Bodenfreiheit unter der Vorderachse muss mindestens 250 mm betragen.
   5. Die Bodenfreiheit zwischen den Achsen muss mindestens 300 mm betragen.
   6. Die Bodenfreiheit unter der Hinterachse muss mindestens 250 mm betragen.

4.3. Fahrzeuge der Klassen M₃ oder N₃ mit einer Gesamtmasse von über 12 Tonnen werden in die Unterklasse der Geländefahrzeuge eingestuft, wenn sie entweder die Bedingung von Buchstabe a oder die Bedingungen der Buchstaben b und c erfüllen:

1. Alle ihre Achsen werden gleichzeitig angetrieben, unabhängig davon, ob eine oder mehrere Antriebsachsen abgeschaltet werden können.
2. 1. Mindestens die Hälfte der Achsen (oder zwei von drei Achsen bei einem dreiachsigen Fahrzeug und drei Achsen bei einem fünfachsigen Fahrzeug) ist so ausgelegt, dass sie gleichzeitig angetrieben werden können, unabhängig davon, ob eine Antriebsachse abgeschaltet werden kann.
   2. Es gibt mindestens eine Differentialsperre oder eine Einrichtung, die eine ähnliche Wirkung gewährleistet.
   3. Sie müssen als Einzelfahrzeug eine Steigung von 25 % überwinden können.
3. Sie erfüllen mindestens vier der folgenden sechs Anforderungen:
   1. Der vordere Überhangwinkel muss mindestens 25 Grad betragen.
   2. Der hintere Überhangwinkel muss mindestens 25 Grad betragen.
   3. Der Rampenwinkel muss mindestens 25 Grad betragen.
   4. Die Bodenfreiheit unter der Vorderachse muss mindestens 250 mm betragen.
   5. Die Bodenfreiheit zwischen den Achsen muss mindestens 300 mm betragen.
   6. Die Bodenfreiheit unter der Hinterachse muss mindestens 250 mm betragen.

4.4. Das Verfahren zur Prüfung der Übereinstimmung mit den in diesem Teil genannten geometrischen Vorschriften wird in Anlage 1 beschrieben.

4.5. Die Anforderungen der Nummer 4.1 Buchstabe a, der Nummer 4.2 Buchstaben a und b sowie der Nummer 4.3 Buchstaben a und b an gleichzeitig angetriebene Achsen gelten als erfüllt, wenn eine der folgenden Bedingungen erfüllt ist:

1. Die Zugkraftübertragung auf alle Achsen wird ausschließlich mit mechanischen Mitteln geleistet, die in unwegsamem Gelände eine Antriebswirkung entfalten; oder
2. jedes der Räder der betreffenden Achse wird von einem eigenen hydraulischen oder elektrischen Antrieb angetrieben.

Wenn die Achsen entsprechend den Anforderungen der Nummer 4.1 Buchstabe a, der Nummer 4.2 Buchstaben a und b sowie der Nummer 4.3 Buchstaben a und b an gleichzeitig angetriebene Achsen nicht nur mit mechanischen Mitteln angetrieben werden, muss der Antrieb der einzelnen Räder für den Betrieb in unwegsamem Gelände konstruiert sein. In diesem Fall ist zu gewährleisten, dass mindestens 75 % der gesamten Antriebskraft auf das betreffende Rad übertragen werden können, wenn die Antriebsbedingungen unter den anderen Rädern keine angemessene Übertragung der Antriebskraft über diese Räder gestatten.

Das Hilfsantriebssystem gemäß Buchstabe b darf nicht zulassen, dass die Antriebskraft automatisch ausgesetzt wird, bevor das Fahrzeug 75 % der bauartbedingten Fahrzeughöchstgeschwindigkeit oder eine Geschwindigkeit von 65 km/h erreicht.

5. Fahrzeuge mit besonderer Zweckbestimmung

6. Bemerkungen

6.1. Es wird keine Typgenehmigung erteilt

1. für einen Dolly gemäß Nummer 5.9 dieses Teils;
2. für Starrdeichselanhänger gemäß Nummer 5.4 dieses Teils;
3. für Anhänger, in denen Personen auf der Straße befördert werden können.

6.2. Nummer 6.1 berührt nicht Artikel 42 über die nationale Typgenehmigung für Kleinserienfahrzeuge.

Teil B
Kriterien für Fahrzeugtypen, -varianten und -versionen

1. Klasse M₁

1.1. Fahrzeugtyp

1.1.1. Ein "Fahrzeugtyp" setzt sich aus Fahrzeugen zusammen, die die folgenden Merkmale gemeinsam haben:

1. den Firmennamen des Herstellers.
   Eine Änderung der Rechtsform des Unternehmens erfordert nicht die Erteilung einer neuen Genehmigung;
2. Konstruktion und Montage der wesentlichen Teile der Aufbaustruktur, falls es sich um einen selbsttragenden Aufbau handelt.
   Dies gilt auch für Fahrzeuge, deren Aufbau an einem gesonderten Rahmen festgeschraubt oder mit diesem verschweißt ist.

1.1.2. Abweichend von den Anforderungen von Nummer 1.1.1 Buchstabe b können Fahrzeuge zu demselben Typ gezählt werden, wenn der Hersteller den Bodenbereich der Aufbaustruktur sowie die wesentlichen Bestandteile des vorderen Teils der Aufbaustruktur, der sich unmittelbar vor der Windschutzscheibenöffnung befindet, zum Bau verschiedener Arten von Aufbauten (z.B. Limousine und Coupé) verwendet. Darüber ist vom Hersteller ein Nachweis vorzulegen.

1.1.3. Ein Typ besteht aus mindestens einer Variante und einer Version.

1.2. Variante

1.2.1. Eine "Variante" innerhalb eines Fahrzeugtyps umfasst diejenigen Fahrzeuge, die die folgenden Baumerkmale gemeinsam haben:

1. die Anzahl der Seitentüren oder Art des Aufbaus gemäß Teil C Nummer 2, wenn der Hersteller auf das Kriterium von Nummer 1.1.2 zurückgreift;
2. die Antriebsmaschine hinsichtlich der folgenden Baumerkmale:
   1. Art der Energieversorgung (Verbrennungsmotor, Elektromotor oder Sonstiges),
   2. Arbeitsverfahren (Fremdzündung, Selbstzündung oder Sonstiges),
   3. Anzahl und Anordnung der Zylinder bei einem Verbrennungsmotor (L4, V6 oder sonstige);
3. die Anzahl der Achsen;
4. die Anzahl und gegenseitige Verbindung der Antriebsachsen;
5. die Anzahl der gelenkten Achsen;
6. die Fertigungsstufe (z.B. vollständig/unvollständig);
7. bei in mehreren Stufen gefertigten Fahrzeugen: Hersteller und Typ des Fahrzeugs der vorangegangenen Stufe.

1.3. Version

1.3.1. Eine "Version" innerhalb einer Variante umfasst diejenigen Fahrzeuge, die die folgenden Merkmale gemeinsam haben:

1. die technisch zulässige Gesamtmasse;
2. das Hubvolumen bei einem Verbrennungsmotor;
3. die Motorhöchstleistung oder maximale Nenndauerleistung (Elektromotor);
4. die Art des Kraftstoffs (Benzin, Dieselöl, Flüssiggas, Zweistoffbetrieb oder Sonstiges):
5. die Höchstzahl der Sitzplätze;
6. das Fahrgeräusch;
7. die Abgasnorm (z.B. Euro 5, Euro 6 oder andere);
8. die kombinierten oder gewichteten kombinierten CO₂-Emissionen;
9. den Stromverbrauch (gewichtet, kombiniert);
10. den kombinierten oder gewichteten kombinierten Kraftstoffverbrauch.

Als Alternative zu den Kriterien unter den Buchstaben h, i und j sind die in einer Version zusammengefassten Fahrzeuge allen Prüfungen zur Berechnung ihrer CO₂-Emissionen, ihres Strom- und ihres Kraftstoffverbrauchs nach Anhang XXI Unteranhang 6 der Verordnung (EU) 2017/1151 der Kommission ² zu unterziehen.

2. Klassen M₂ und M₃

2.1. Fahrzeugtyp

2.1.1. Ein "Fahrzeugtyp" setzt sich aus Fahrzeugen zusammen, die die folgenden Merkmale gemeinsam haben:

1. den Firmennamen des Herstellers.

Eine Änderung der Rechtsform des Unternehmens erfordert nicht die Erteilung einer neuen Genehmigung;

die Klasse;

die folgenden Aspekte von Bau und Ausführung:

1. Ausführung und Bau der wesentlichen Bestandteile des Fahrgestells,
2. Ausführung und Bau der wesentlichen Bestandteile der Aufbaustruktur, falls es sich um einen selbsttragenden Aufbau handelt;

die Anzahl der Decks (ein oder zwei Decks);

die Anzahl der Fahrzeugteile (starre Bauweise/Gelenkbauweise);

die Anzahl der Achsen;

die Art der Energieversorgung (fahrzeugintern oder -extern).

2.1.2. Ein Fahrzeugtyp besteht aus mindestens einer Variante und einer Version.

2.2. Variante

2.2.1. Eine "Variante" innerhalb eines Fahrzeugtyps umfasst diejenigen Fahrzeuge, die alle folgenden Baumerkmale gemeinsam haben:

1. die Art des Aufbaus gemäß Teil C Nummer 3;
2. die Klasse oder Kombination von Klassen von Fahrzeugen gemäß Absatz 2.1.1 der UN-Regelung Nr. 107 (nur bei vollständigen und vervollständigten Fahrzeugen);
3. die Fertigungsstufe (z.B. vollständig/unvollständig/vervollständigt);
4. die Antriebsmaschine hinsichtlich der folgenden Baumerkmale:
   1. Art der Energieversorgung (Verbrennungsmotor, Elektromotor oder Sonstiges),
   2. Arbeitsverfahren (Fremdzündung, Selbstzündung oder Sonstiges),
   3. bei einem Verbrennungsmotor Anzahl und Anordnung der Zylinder (L6, V8 oder sonstige);
5. bei in mehreren Stufen gefertigten Fahrzeugen: Hersteller und Typ des Fahrzeugs der vorangegangenen Stufe.

2.3. Version

2.3.1. Eine "Version" innerhalb einer Variante umfasst diejenigen Fahrzeuge, die alle folgenden Merkmale gemeinsam haben:

1. die technisch zulässige Gesamtmasse;
2. die Eignung oder Nichteignung des Fahrzeugs zum Ziehen eines Anhängers;
3. das Hubvolumen bei einem Verbrennungsmotor;
4. die Motorhöchstleistung oder maximale Nenndauerleistung (Elektromotor);
5. die Art des Kraftstoffs (Benzin, Dieselöl, Flüssiggas, Zweistoffbetrieb oder Sonstiges);
6. das Fahrgeräusch;
7. die Abgasnorm (z.B. Euro IV, Euro V oder andere).

3. Klasse N₁

3.1. Fahrzeugtyp

3.1.1. Ein "Fahrzeugtyp" setzt sich aus Fahrzeugen zusammen, die die folgenden Merkmale gemeinsam haben:

1. den Firmennamen des Herstellers.
   Eine Änderung der Rechtsform des Unternehmens erfordert nicht die Erteilung einer neuen Genehmigung;
2. Konstruktion und Montage der wesentlichen Teile der Aufbaustruktur, falls es sich um einen selbsttragenden Aufbau handelt;
3. Ausführung und Bau der wesentlichen Bestandteile des Fahrgestells, falls es sich um einen nicht selbsttragenden Aufbau handelt.

3.1.2. Abweichend von den Anforderungen der Nummer 3.1.1 Buchstabe b können Fahrzeuge zu demselben Typ gezählt werden, wenn der Hersteller den Bodenbereich der Aufbaustruktur sowie die wesentlichen Bestandteile des vorderen Teils des Aufbaus, der sich unmittelbar vor der Windschutzscheibenöffnung befindet, zum Bau verschiedener Arten von Aufbauten (z.B. geschlossener Lkw und Fahrgestell mit Führerhaus, unterschiedliche Radstände und Dachhöhen) verwendet. Darüber ist vom Hersteller ein Nachweis vorzulegen.

3.1.3. Ein Fahrzeugtyp besteht aus mindestens einer Variante und einer Version.

3.2. Variante

3.2.1. Eine "Variante" innerhalb eines Fahrzeugtyps umfasst diejenigen Fahrzeuge, die die folgenden Baumerkmale gemeinsam haben:

1. die Anzahl der Seitentüren oder Art des Aufbaus gemäß Teil C Nummer 4 (bei vollständigen oder vervollständigten Fahrzeugen), wenn der Hersteller auf das Kriterium von Nummer 3.1.2 zurückgreift;
2. die Fertigungsstufe (z.B. vollständig/unvollständig/vervollständigt);
3. die Antriebsmaschine hinsichtlich der folgenden Baumerkmale:
   1. Art der Energieversorgung (Verbrennungsmotor, Elektromotor oder Sonstiges),
   2. Arbeitsverfahren (Fremdzündung, Selbstzündung oder Sonstiges),
   3. bei einem Verbrennungsmotor Anzahl und Anordnung der Zylinder (L6, V8 oder sonstige);
4. die Anzahl der Achsen;
5. die Anzahl und gegenseitige Verbindung der Antriebsachsen;
6. die Anzahl der gelenkten Achsen;
7. bei in mehreren Stufen gefertigten Fahrzeugen: Hersteller und Typ des Fahrzeugs der vorangegangenen Stufe.

3.3. Version

3.3.1. Eine "Version" innerhalb einer Variante umfasst diejenigen Fahrzeuge, die die folgenden Merkmale gemeinsam haben:

1. die technisch zulässige Gesamtmasse;
2. das Hubvolumen bei einem Verbrennungsmotor;
3. die Motorhöchstleistung oder maximale Nenndauerleistung (Elektromotor);
4. die Art des Kraftstoffs (Benzin, Dieselöl, Flüssiggas, Zweistoffbetrieb oder Sonstiges);
5. die Höchstzahl der Sitzplätze;
6. das Fahrgeräusch;
7. die Abgasnorm (z.B. Euro 5, Euro 6 oder andere);
8. die kombinierten oder gewichteten kombinierten CO₂-Emissionen;
9. den Stromverbrauch (gewichtet, kombiniert);
10. den kombinierten oder gewichteten kombinierten Kraftstoffverbrauch;
11. das Vorhandensein einer einzigen Kombination innovativer Technologien gemäß Artikel 12 der Verordnung (EG) Nr. 510/2011 des Europäischen Parlaments und des Rates ³.

Als Alternative zu den Kriterien unter den Buchstaben h, i und j sind die in einer Version zusammengefassten Fahrzeuge allen Prüfungen zur Berechnung ihrer CO₂-Emissionen, ihres Strom- und ihres Kraftstoffverbrauchs nach Anhang XXI Unteranhang 6 der Verordnung (EU) 2017/1151 zu unterziehen.

4. Klassen N₂ und N₃

4.1. Fahrzeugtyp

4.1.1. Ein "Fahrzeugtyp" setzt sich aus Fahrzeugen zusammen, die die folgenden Merkmale gemeinsam haben:

1. den Firmennamen des Herstellers.
   Eine Änderung der Rechtsform des Unternehmens erfordert nicht die Erteilung einer neuen Genehmigung;
2. die Klasse;
3. die Ausführung und den Bau der wesentlichen Bestandteile des Fahrgestells, die einer Produktlinie gemeinsam sind;
4. die Anzahl der Achsen.

4.1.2. Ein Fahrzeugtyp besteht aus mindestens einer Variante und einer Version.

4.2. Variante

4.2.1. Eine "Variante" innerhalb eines Fahrzeugtyps umfasst diejenigen Fahrzeuge, die die folgenden Baumerkmale gemeinsam haben:

1. das Aufbaukonzept oder die Art des Aufbaus wie in Teil C Nummer 4 und in Anlage 2 (nur für vollständige/vervollständigte Fahrzeuge) festgelegt;
2. die Fertigungsstufe (z.B. vollständig/unvollständig/vervollständigt);
3. die Antriebsmaschine hinsichtlich der folgenden Baumerkmale:
   1. Art der Energieversorgung (Verbrennungsmotor, Elektromotor oder Sonstiges),
   2. Arbeitsverfahren (Fremdzündung, Selbstzündung oder Sonstiges),
   3. bei einem Verbrennungsmotor Anzahl und Anordnung der Zylinder (L6, V8 oder sonstige);
4. die Anzahl und gegenseitige Verbindung der Antriebsachsen;
5. die Anzahl der gelenkten Achsen;
6. bei in mehreren Stufen gefertigten Fahrzeugen: Hersteller und Typ des Fahrzeugs der vorangegangenen Stufe.

4.3. Version

4.3.1. Eine "Version" innerhalb einer Variante umfasst diejenigen Fahrzeuge, die die folgenden Merkmale gemeinsam haben:

1. die technisch zulässige Gesamtmasse;
2. die Eignung oder Nichteignung zum Ziehen eines der folgenden Anhänger:
   1. ungebremster Anhänger,
   2. Anhänger mit einer Auflaufbremsanlage gemäß Absatz 2.12 der UN-Regelung Nr. 13,
   3. Anhänger mit einer durchgehenden oder halb durchgehenden Bremsanlage gemäß den Absätzen 2.9 und 2.10 der UN-Regelung Nr. 13,
   4. Anhänger der Klasse O₄, der zu einer zulässigen Gesamtmasse der Fahrzeugkombination von höchstens 44 Tonnen führt,
   5. Anhänger der Klasse O₄, der zu einer zulässigen Gesamtmasse der Fahrzeugkombination von über 44 Tonnen führt;
3. das Hubvolumen;
4. die Motorhöchstleistung;
5. die Art des Kraftstoffs (Benzin, Dieselöl, Flüssiggas, Zweistoffbetrieb oder Sonstiges);
6. das Fahrgeräusch;
7. die Abgasnorm (z.B. Euro IV, Euro V oder andere).

5. Klassen 01 und 02

5.1. Fahrzeugtyp

5.1.1. Ein "Fahrzeugtyp" setzt sich aus Fahrzeugen zusammen, die die folgenden Merkmale gemeinsam haben:

1. den Firmennamen des Herstellers.
   Eine Änderung der Rechtsform des Unternehmens erfordert nicht die Erteilung einer neuen Genehmigung;
2. die Klasse;
3. das Konzept gemäß Teil C Nummer 5;
4. die folgenden Aspekte von Bau und Ausführung:
   1. Ausführung und Bau der wesentlichen Bestandteile des Fahrgestells,
   2. Ausführung und Bau der wesentlichen Bestandteile der Aufbaustruktur, falls es sich um einen selbsttragenden Aufbau handelt;
5. die Anzahl der Achsen.

5.1.2. Ein Fahrzeugtyp besteht aus mindestens einer Variante und einer Version.

5.2. Variante

5.2.1. Eine "Variante" innerhalb eines Fahrzeugtyps umfasst diejenigen Fahrzeuge, die die folgenden Baumerkmale gemeinsam haben:

1. die Art des Aufbaus wie in Anlage 2 genannt (bei vollständigen und vervollständigten Fahrzeugen);
2. die Fertigungsstufe (z.B. vollständig/unvollständig/vervollständigt);
3. die Art des Bremssystems (z.B. ungebremst/Auflaufbremse/Hilfskraftbremse);
4. bei in mehreren Stufen gefertigten Fahrzeugen: Hersteller und Typ des Fahrzeugs der vorangegangenen Stufe.

5.3. Version

5.3.1. Eine "Version" innerhalb einer Variante umfasst diejenigen Fahrzeuge, die die folgenden Merkmale gemeinsam haben:

1. die technisch zulässige Gesamtmasse;
2. die Konzeption der Federung (Luft-, Stahl- oder Gummifederung, Torsionsstab oder Sonstiges);
3. die Konzeption der Deichsel (Dreieck, Rohr oder Sonstiges).

6. Klassen 03 und 04

6.1. Fahrzeugtyp

6.1.1. Ein "Fahrzeugtyp" setzt sich aus Fahrzeugen zusammen, die die folgenden Merkmale gemeinsam haben:

1. den Firmennamen des Herstellers.
   Eine Änderung der Rechtsform des Unternehmens erfordert nicht die Erteilung einer neuen Genehmigung;
2. die Klasse;
3. die Konzeption des Anhängers im Hinblick auf die Begriffsbestimmungen in Teil C Nummer 5;
4. die folgenden Aspekte von Bau und Ausführung:
   1. Ausführung und Bau der wesentlichen Bestandteile des Fahrgestells,
   2. Ausführung und Bau der wesentlichen Bestandteile der Aufbaustruktur, falls es sich um Anhänger mit einem selbsttragenden Aufbau handelt;
5. die Anzahl der Achsen.

6.1.2. Ein Fahrzeugtyp besteht aus mindestens einer Variante und einer Version.

6.2. Varianten

6.2.1. Eine "Variante" innerhalb eines Fahrzeugtyps umfasst diejenigen Fahrzeuge, die die folgenden Bau- und Konstruktionsmerkmale gemeinsam haben:

1. die Art des Aufbaus wie in Anlage 2 genannt (bei vollständigen und vervollständigten Fahrzeugen);
2. die Fertigungsstufe (z.B. vollständig/unvollständig/vervollständigt);
3. die Konzeption der Federung (Stahl-, Luft- oder Hydraulikfederung);
4. die folgenden technischen Merkmale:
   1. Eignung oder Nichteignung des Fahrgestells zum Ausfahren,
   2. Höhe des Decks (normal, Tieflader, Semi-Tieflader usw.);
5. bei in mehreren Stufen gefertigten Fahrzeugen: Hersteller und Typ des Fahrzeugs der vorangegangenen Stufe.

6.3. Versionen

6.3.1. Eine "Version" innerhalb einer Variante umfasst diejenigen Fahrzeuge, die die folgenden Merkmale gemeinsam haben:

1. die technisch zulässige Gesamtmasse;
2. die in Anhang I Nummern 3.2 und 3.3 der Richtlinie 96/53/EG genannten Unterteilungen und Kombinationen von Unterteilungen für den Abstand zwischen zwei aufeinander folgenden, zu derselben Gruppe gehörenden Achsen;
3. die Beschreibung der Achsen im Hinblick auf folgende Merkmale:
   1. Hubachsen (Anzahl und Lage),
   2. belastbare Achsen (Anzahl und Lage),
   3. gelenkte Achsen (Anzahl und Lage).

7. Gemeinsame Anforderungen an alle Fahrzeugklassen

7.1. Wenn ein Fahrzeug aufgrund seiner Gesamtmasse oder der Anzahl der Sitzplätze oder beidem verschiedenen Klassen zugeteilt werden kann, kann der Hersteller für die Bestimmung von Varianten und Versionen zwischen den beiden Fahrzeugklassen wählen.

7.1.1. Beispiele:

1. Fahrzeug "A" kann bezüglich der Gesamtmasse als Fahrzeug der Klasse N₁ (3,5 Tonnen) und als Fahrzeug der Klasse N₂ (4,2 Tonnen) typgenehmigt werden. In diesem Fall dürfen die Kennwerte für die Klasse N₁ auch auf das in die Klasse N₂ eingestufte Fahrzeug angewendet werden (oder umgekehrt).
2. Fahrzeug "B" kann bezüglich der Anzahl der Sitzplätze (7 + 1 bzw. 10 + 1) als Fahrzeug der Klasse M₁ und als Fahrzeug der Klasse M₂ typgenehmigt werden; die Kennwerte für die Klasse M₁ dürfen auch auf das in die Klasse M₂ eingestufte Fahrzeug angewendet werden (oder umgekehrt).

7.2. Ein Fahrzeug der Klasse N kann je nach Fall nach den Vorschriften für die Klasse M₁ oder M₂ typgenehmigt werden, wenn es dazu bestimmt ist, in der nächsten Stufe eines Mehrstufen-Typgenehmigungsverfahrens in diese Klasse eingestuft zu werden.

7.2.1. Diese Möglichkeit wird nur bei unvollständigen Fahrzeugen eingeräumt.

Solche Fahrzeuge sind vom Hersteller des Basisfahrzeugs mit einem besonderen Variantencode zu kennzeichnen.

7.3. typen-, Varianten- und Versionsbezeichnungen

7.3.1. Der Hersteller teilt jedem Typ, jeder Variante und jeder Version eines Fahrzeugs einen alphanumerischen Code zu, bestehend aus lateinischen Buchstaben und/oder arabischen Ziffern.

Klammern und Bindestriche dürfen verwendet werden, wenn sie keinen Buchstaben und keine Ziffer ersetzen.

7.3.2. Der Gesamtcode muss wie folgt zusammengesetzt sein: Typ-Variante-Version oder "TVV".

7.3.3. Durch den TVV-Code muss es möglich sein, eine einmalige Kombination technischer Merkmale im Sinne der im vorliegenden Teil festgelegten Kriterien klar und eindeutig zu kennzeichnen.

7.3.4. Ein Hersteller darf denselben Code verwenden, um einen Fahrzeugtyp zu bestimmen, wenn dieser in zwei oder mehr Klassen fällt.

7.3.5. Ein Hersteller darf nicht denselben Code verwenden, um einen Fahrzeugtyp für mehr als eine Typgenehmigung in derselben Fahrzeugklasse zu kennzeichnen.

7.4. Anzahl der Zeichen für den TVV-Code

7.4.1. Die Anzahl der Zeichen darf nicht mehr betragen als

1. 15 für den Code des Fahrzeugtyps,
2. 25 für den Code einer Variante,
3. 35 für den Code einer Version.

7.4.2. Der vollständige alphanumerische TVV-Code darf aus höchstens 75 Zeichen bestehen.

7.4.3. Wird der TVV-Code als Ganzes verwendet, so ist zwischen der Bezeichnung des Typs, der Variante und der Version jeweils eine Leerstelle zu lassen.

Beispiel eines solchen TVV-Codes: 159AF[...Leerstelle]0054[...Leerstelle]977K(BE).

Teil C
Bestimmung der Art des Aufbaus

1. Allgemeines

1.1. Die Art des Aufbaus sowie der Code des Aufbaus müssen mittels Codes angegeben werden.

Die Liste der Codes gilt in erster Linie für vollständige und vervollständigte Fahrzeuge.

1.2. Bei Fahrzeugen der Klasse M wird die Art des Aufbaus durch zwei Buchstaben gemäß den Nummern 2 und 3 gekennzeichnet.

1.3. Bei Fahrzeugen der Klassen N und O wird die Art des Aufbaus durch zwei Buchstaben gemäß den Nummern 4 und 5 gekennzeichnet.

1.4. Falls erforderlich (besonders bei den in den Nummern 4.1 und 4.6 sowie 5.1 bis 5.4 genannten Arten des Aufbaus), werden sie durch zwei Zahlen ergänzt.

1.4.1. Das Verzeichnis der Zahlen ist in Anlage 2 enthalten.

1.5. Bei Fahrzeugen mit besonderer Zweckbestimmung richtet sich die Art des zu verwendenden Aufbaus nach der Klasse des Fahrzeugs.

2. Fahrzeuge der Klasse M₁

3. Fahrzeuge der Klasse M₂ oder M₃

4. Kraftfahrzeuge der Klasse N₁, N₂ oder N₃

5. Fahrzeuge der Klasse O

.

1. Allgemeines

1.1. Für die Zwecke der Einstufung eines Fahrzeugs als Geländefahrzeug gilt das in dieser Anlage beschriebene Verfahren.

2. Prüfbedingungen für geometrische Messungen

2.1. Fahrzeuge der Klasse M₁ oder N₁ müssen in unbeladenem Zustand sein, eine Prüfpuppe eines 50-Perzentil-Mannes muss sich auf dem Fahrersitz befinden, und das Fahrzeug muss mit Kühlflüssigkeit, Schiermitteln, Werkzeug und Ersatzrad (falls als Originalausrüstung angebracht) versehen sein.

Statt der Prüfpuppe kann eine ähnliche Vorrichtung mit der gleichen Masse verwendet werden.

2.2. Andere als die in Nummer 2.1 genannten Fahrzeuge müssen bis zur technisch zulässigen Gesamtmasse beladen werden.

Die Masse muss so auf die Achsen verteilt werden, dass sie dem ungünstigsten Fall im Hinblick auf die Einhaltung der jeweiligen Kriterien entspricht.

2.3. Dem technischen Dienst ist ein Fahrzeug vorzuführen, das repräsentativ für den Typ ist und auf das die Bedingungen von Nummer 2.1 bzw. 2.2 zutreffen. Das Fahrzeug muss sich in stehendem Zustand und die Räder müssen sich in Geradeausstellung befinden.

Die Fläche, auf der die Messungen durchgeführt werden, muss möglichst eben und waagerecht sein (höchstens 0,5 % Neigung).

3. Messung des vorderen und hinteren Überhangwinkels und des Rampenwinkels

3.1. Der vordere Überhangwinkel ist gemäß Absatz 6.10 der internationalen Norm ISO 612:1978 zu messen.

3.2. Der hintere Überhangwinkel ist gemäß Absatz 6.11 der internationalen Norm ISO 612:1978 zu messen.

3.3. Der Rampenwinkel ist gemäß Absatz 6.9 der internationalen Norm ISO 612:1978 zu messen.

3.4. Bei der Messung des hinteren Überhangwinkels dürfen höhenverstellbare hintere Unterfahrschutzeinrichtungen in die obere Stellung gebracht werden.

3.5. Die Vorschrift von Nummer 3.4 ist nicht so zu verstehen, dass das Basisfahrzeug mit einem hinteren Unterfahrschutz als Teil der Originalausrüstung ausgestattet sein muss. Der Hersteller des Basisfahrzeugs muss jedoch den Hersteller der nächsten Fertigungsstufe darüber informieren, dass das Fahrzeug den Vorschriften über den hinteren Überhangwinkel entsprechen muss, wenn ein hinterer Unterfahrschutz angebracht wird.

4. Messung der Bodenfreiheit

4.1. Bodenfreiheit zwischen den Achsen

4.1.1. Die "Bodenfreiheit zwischen den Achsen" ist der kleinste Abstand zwischen der Standebene und dem niedrigsten festen Punkt des Fahrzeugs.

Bei der Anwendung dieser Begriffsbestimmung ist die letzte Achse einer vorderen Achsgruppe und die erste Achse einer hinteren Achsgruppe zugrunde zu legen.

4.1.2. Kein starrer Teil des Fahrzeugs darf in den schraffierten Abschnitt der Abbildung hineinragen.

4.2. Bodenfreiheit unter einer Achse

4.2.1. Die "Bodenfreiheit unter einer Achse" ist durch die Scheitelhöhe eines Kreisbogens bestimmt, der durch die Mitte der Aufstandsfläche der Reifen einer Achse (der Innenreifen bei Zwillingsreifen) geht und den niedrigsten Festpunkt zwischen den Rädern berührt.

4.2.2. Gegebenenfalls ist die Messung der Bodenfreiheit an jeder Achse einer Achsgruppe vorzunehmen.

5. Steigfähigkeit

5.1. Die "Steigfähigkeit" bezeichnet das Vermögen des Fahrzeugs, eine Steigung zu bewältigen.

5.2. Die Steigfähigkeit von unvollständigen und vollständigen Fahrzeugen der Klassen M₂, M₃, N₂ und N₃ ist anhand einer Prüfung zu ermitteln.

5.3. Der technische Dienst führt die Prüfung an einem Fahrzeug durch, das repräsentativ für den zu prüfenden Typ ist.

5.4. Auf Antrag des Herstellers und unter den in Anhang VIII genannten Bedingungen kann die Steigfähigkeit eines Fahrzeugtyps durch virtuelle Prüfungen nachgewiesen werden.

6. Prüfbedingungen und Kriterium für das Bestehen

6.1. Es gelten die Bedingungen gemäß Anhang II der Verordnung (EU) Nr. 1230/2012 der Kommission ¹.

6.2. Das Fahrzeug muss die Steigung bei konstanter Geschwindigkeit ohne Durchdrehen oder seitliches Abrutschen der Räder hinauffahren.

.

.

jegliche folgende Bezugnahme auf die "Verordnung (EG) Nr. 661/2009" im gesamten Anhang II wird durch eine Bezugnahme auf die "Verordnung (EU) 2019/2144" ersetzt

Teil I
Rechtsakte für die EU-Typgenehmigung von in unbegrenzter Serie hergestellten Fahrzeugen^{19 19a 21}

Erläuterungen

X Einschlägiger Rechtsakt.

(1) Für Fahrzeuge mit einer Bezugsmasse von bis zu 2.610 kg. Auf Antrag des Herstellers kann die Verordnung (EG) Nr. 715/2007 auch für Fahrzeuge mit einer Bezugsmasse von bis zu 2.840 kg gelten.

(2) Für Fahrzeuge, die mit einer Flüssiggas- bzw. Erdgasanlage ausgestattet sind, ist eine Typgenehmigung gemäß der UN-Regelung Nr. 67 bzw. der UN-Regelung Nr. 110 erforderlich.

(3) Die Ausrüstung mit einer Fahrzeugstabilisierungsfunktion ist im Einklang mit Artikel 4 Absatz 5 der Verordnung (EU) 2019/2144 erforderlich.

(4) Die Ausrüstung mit einem elektronischen Fahrdynamik-Regelsystem ist im Einklang mit Artikel 4 Absatz 5 der Verordnung (EU) 2019/2144 erforderlich.

(4A) Sofern eingebaut, muss die Schutzeinrichtung die Anforderungen der UN-Regelung Nr. 18 erfüllen.

(4B) Diese Verordnung gilt für Sitze, die nicht in den Geltungsbereich der UN-Regelung Nr. 80 fallen.

(5) Fahrzeuge dieser Klasse sind mit einer geeigneten Entfrostungs- und Trocknungseinrichtung auszurüsten.

(6) Fahrzeuge dieser Klasse sind mit einem geeigneten Scheibenwischer und -wascher auszurüsten.

(9) Für Fahrzeuge mit einer Bezugsmasse von über 2.610 kg, die nicht gemäß der Verordnung (EG) Nr. 715/2007 typgenehmigt sind (auf Antrag des Herstellers und sofern die Bezugsmasse 2.840 kg nicht übersteigt).

(9A) Die Ausrüstung mit einem Reifendrucküberwachungssystem ist im Einklang mit Artikel 5 Absatz 1 der Verordnung (EU) 2019/2144 erforderlich.

(10) Gilt nur für Fahrzeuge mit einer Verbindungseinrichtung.

(11) Gilt für Fahrzeuge mit einer technisch zulässigen Gesamtmasse bis 2,5 Tonnen.

(12) Gilt nur für Fahrzeuge mit einem "Sitzplatzbezugspunkt" ("R-Punkt") des niedrigsten Sitzes, der höchstens 700 mm über dem Boden liegt.

(13) Gilt nur, wenn der Hersteller die Typgenehmigung für Fahrzeuge beantragt, die für die Beförderung gefährlicher Güter bestimmt sind.

(14) Gilt nur für Fahrzeuge der Klasse N₁ Gruppe I gemäß Anhang I der Verordnung (EG) Nr. 715/2007.

(15) Die Verordnung (EU) 2019/2144 muss eingehalten werden. Jedoch ist unter dieser speziellen Position keine EU-Typgenehmigung vorgesehen, da sie nur einer Zusammenstellung einzelner, sich auf die Verordnung (EU) 2019/2144 beziehender Positionen an anderen Stellen der Tabelle entspricht.

(16) Für Fahrzeuge mit einer technisch zulässigen Gesamtmasse im beladenen Zustand von mehr als 7.500 kg.

.

Tabelle 1 Fahrzeuge der Klasse M₁^{19 21}

Erläuterungen

X Vollständige Anwendung des Rechtsakts wie folgt:

1. Ein Typgenehmigungsbogen ist auszustellen.
2. Prüfungen und Kontrollen sind vom technischen Dienst oder vom Hersteller nach den in den Artikeln 67 bis 81 festgelegten Bedingungen durchzuführen.
3. Ein Prüfbericht ist gemäß Anhang III zu erstellen.
4. Die Übereinstimmung der Produktion ist zu gewährleisten.

A Anwendung des Rechtsakts wie folgt:

1. Alle Anforderungen des Rechtsakts sind einzuhalten, sofern nichts anderes angegeben ist.
2. Die Ausstellung eines Typgenehmigungsbogens ist nicht erforderlich.
3. Prüfungen und Kontrollen sind vom technischen Dienst oder vom Hersteller nach den in den Artikeln 67 bis 81 festgelegten Bedingungen durchzuführen.
4. Ein Prüfbericht ist gemäß Anhang III zu erstellen.
5. Die Übereinstimmung der Produktion ist zu gewährleisten.

B Anwendung des Rechtsakts wie folgt:

Wie bei Buchstabe A, mit der Ausnahme, dass die Prüfungen und Kontrollen vom Hersteller selbst vorgenommen werden können, sofern die Typgenehmigungsbehörde zustimmt.

C Anwendung des Rechtsakts wie folgt:

1. Nur die technischen Anforderungen des Rechtsakts sind einzuhalten.
2. Die Ausstellung eines Typgenehmigungsbogens ist nicht erforderlich.
3. Prüfungen und Kontrollen sind vom technischen Dienst oder dem Hersteller durchzuführen (siehe Buchstabe B).
4. Es ist ein Prüfbericht gemäß Anhang III zu erstellen.
5. Die Übereinstimmung der Produktion ist zu gewährleisten.

D Wie Buchstaben B und C, mit der Ausnahme, dass eine vom Hersteller vorgelegte Übereinstimmungserklärung ausreicht. Ein Prüfbericht ist nicht erforderlich.

Die Genehmigungsbehörde oder der technische Dienst kann gegebenenfalls zusätzliche Informationen zu weiteren Nachweisen verlangen.

k. A. Der Rechtsakt ist nicht anwendbar. Die Übereinstimmung mit einem oder mehreren spezifischen Aspekten des Rechtsakts kann jedoch verbindlich gemacht werden

N/A

Der Rechtsakt ist nicht anwendbar. Die Übereinstimmung mit einem oder mehreren spezifischen Aspekten des Rechtsakts kann jedoch verbindlich gemacht werden.

Tabelle 2 Fahrzeuge der Klasse N₁ ^{119 21}

.

1. Anwendung

Für die Zwecke der Anwendung dieser Anlage gilt ein Fahrzeug als neu, wenn

1. es zuvor noch nicht zugelassen war oder
2. es zum Zeitpunkt der Beantragung einer EU-Einzelfahrzeugsgenehmigung weniger als sechs Monate zugelassen war.

Ein Fahrzeug gilt als zugelassen, wenn eine unbefristete, befristete oder kurzfristige behördliche Genehmigung für seine Inbetriebnahme im Straßenverkehr erteilt wurde, die die Identifizierung des Fahrzeugs und die Zuteilung eines amtlichen Kennzeichens umfasste ¹.

2. Verwaltungsvorschriften

2.1. Einstufung des Fahrzeugs

Fahrzeuge sind gemäß den in Anhang I genannten Kriterien wie folgt einzustufen:

1. Die tatsächliche Zahl der Sitzplätze ist zu berücksichtigen, und
2. die technisch zulässige Gesamtmasse muss der Gesamtmasse entsprechen, die der Hersteller im Herkunftsland angegeben und in seinen offiziellen Unterlagen verzeichnet hat.

Lässt sich die Fahrzeugklasse aufgrund der Form des Aufbaus nicht ohne weiteres feststellen, so gelten die Bedingungen gemäß Anhang I.

2.2. Antrag auf Erteilung einer Einzelgenehmigung eines Fahrzeugs

1. Der Antragsteller muss der Genehmigungsbehörde einen Antrag vorlegen, dem alle einschlägigen Unterlagen beiliegen, die für die Durchführung des Genehmigungsverfahrens erforderlich sind.

Sind die vorgelegten Unterlagen unvollständig, verfälscht oder gefälscht, so ist der Genehmigungsantrag abzulehnen.

Für ein bestimmtes Fahrzeug darf nur ein einziger Antrag in einem einzigen Mitgliedstaat gestellt werden. Die Genehmigungsbehörde kann vom Antragsteller fordern, sich schriftlich dazu zu verpflichten, dass nur ein Antrag im Mitgliedstaat der Genehmigungsbehörde gestellt wird.

Der Ausdruck "bestimmtes Fahrzeug" bezeichnet ein physisch vorhandenes Fahrzeug, dessen Fahrzeug-Identifizierungsnummer eindeutig angegeben ist.

Jedoch kann jeder Antragsteller in einem anderen Mitgliedstaat eine EU-Fahrzeug-Einzelgenehmigung für ein bestimmtes anderes Fahrzeug, das gleiche oder ähnliche technische Merkmale wie das Fahrzeug besitzt, für das bereits eine EU-Fahrzeug-Einzelgenehmigung erteilt wurde, beantragen.

Die Genehmigungsbehörde legt das Muster des Antragsformulars und das Layout fest.

Die zum Fahrzeug zu machenden Angaben dürfen lediglich aus einer zweckdienlichen Auswahl von in Anhang I aufgeführten Informationen bestehen.

Es sind die technischen Anforderungen der Nummer 4 einzuhalten.

Es gelten die technischen Anforderungen, die auf solche neuen Fahrzeuge angewendet werden, die zu einem Fahrzeugtyp gehören, dessen Produktion zum Zeitpunkt der Antragstellung andauert.

Bezüglich der Prüfungen, deren Durchführung in den in diesem Anhang aufgeführten Rechtsakten vorgeschrieben ist, hat der Antragsteller eine Übereinstimmungserklärung beizubringen, in der die Übereinstimmung mit anerkannten internationalen Normen oder Regelungen bescheinigt wird. Diese Erklärung darf ausschließlich vom Fahrzeughersteller ausgestellt werden.

Der Ausdruck "Übereinstimmungserklärung" bezeichnet eine Erklärung, die von der Stelle im Unternehmen des Herstellers ausgestellt wird, die von der Unternehmensleitung ordnungsgemäß dazu ermächtigt ist, für den Hersteller die volle rechtliche Verantwortung bezüglich Konstruktion und Bau eines Fahrzeugs zu übernehmen.

In Nummer 4 sind die Rechtsakte aufgeführt, für die eine solche Erklärung beizubringen ist.

Ist eine Übereinstimmungserklärung unklar, so kann der Antragsteller aufgefordert werden, vom Hersteller einen Nachweis, einschließlich eines Prüfberichts, zu verlangen, der dessen Erklärung bestätigt.

2.3. Für Fahrzeug-Einzelgenehmigungen zuständige technische Dienste

1. Für Einzelgenehmigungen eines Fahrzeugs zuständige technische Dienste müssen der Kategorie a gemäß Artikel 68 Absatz 1 angehören.
2. Abweichend von der Anforderung, die Übereinstimmung mit den in Anhang III Anlage 1 aufgeführten Normen nachzuweisen, müssen technische Dienste die Anforderungen der folgenden Normen erfüllen:
   1. EN ISO/IEC 17025:2005, wenn sie Prüfungen selbst durchführen;
   2. EN ISO/IEC 17020:2012, wenn sie die Übereinstimmung des Fahrzeugs mit den Anforderungen dieser Anlage prüfen.
3. Sind auf Ersuchen des Antragstellers spezifische Prüfungen, für die spezifische Fähigkeiten erforderlich sind, durchzuführen, so müssen diese von den der Kommission nach Wahl des Antragstellers notifizierten technischen Diensten durchgeführt werden.

2.4. Prüfberichte

1. Prüfberichte sind gemäß Absatz 5.10.2 der Norm EN ISO/IEC 17025:2005 zu erstellen.
2. Prüfberichte sind in einer von der Genehmigungsbehörde zu bestimmenden Sprache der Union zu verfassen.

Wurde in Anwendung von Nummer 2.3 Buchstabe c ein Prüfbericht in einem anderen Mitgliedstaat als demjenigen ausgegeben, der mit der Einzelgenehmigung eines Fahrzeugs befasst ist, so kann die Genehmigungsbehörde verlangen, dass der Antragsteller eine authentische Übersetzung des Prüfberichts beibringt.

Prüfberichte müssen eine Beschreibung des geprüften Fahrzeugs einschließlich seiner Identifizierung umfassen. Für die Teile, die hinsichtlich der Prüfergebnisse relevant sind, ist eine Beschreibung sowie deren Identifizierungsnummer aufzunehmen.

Auf Antrag eines Antragstellers darf ein Prüfbericht, der für ein System in Verbindung mit einem bestimmten Fahrzeug erstellt wurde, mehrmals entweder von demselben oder von einem anderen Antragsteller für die Zwecke der Einzelgenehmigung eines anderen Fahrzeugs vorgelegt werden.

In einem solchen Fall muss die Genehmigungsbehörde sicherstellen, dass die technischen Merkmale des Fahrzeugs sorgfältig mit dem Prüfbericht abgeglichen werden.

Durch die Prüfung des Fahrzeugs und der Begleitunterlagen zum Prüfbericht muss nachgewiesen werden, dass das Fahrzeug, für das eine Einzelgenehmigung beantragt wird, dieselben Merkmale aufweist wie das in dem Bericht beschriebene Fahrzeug.

Kopien von Prüfberichten müssen beglaubigt sein.

Prüfberichte nach Buchstabe d umfassen nicht die Berichte, die zur Erteilung der Einzelgenehmigung für das Fahrzeug erstellt wurden.

2.5. Im Verfahren zur Erteilung einer Einzelgenehmigung eines Fahrzeugs ist jedes bestimmte Fahrzeug physisch vom technischen Dienst zu prüfen.

Ausnahmen von diesem Grundsatz sind unzulässig.

2.6. Gelangt die Genehmigungsbehörde zu dem Schluss, dass das Fahrzeug den technischen Anforderungen dieser Anlage entspricht und mit der im Antrag enthaltenen Beschreibung übereinstimmt, erteilt sie eine Genehmigung nach Artikel 44.

2.7. Der Genehmigungsbogen ist gemäß Artikel 44 zu erstellen.

2.8. Die Genehmigungsbehörde muss alle nach Artikel 44 erteilten Genehmigungen erfassen.

3. Prüfung der technischen Anforderungen

Das Verzeichnis der technischen Anforderungen in Nummer 4 ist regelmäßig zu überprüfen, um die Ergebnisse der Harmonisierungsarbeiten auf Ebene des Weltforums für die Harmonisierung der Regelungen für Kraftfahrzeuge (WP.29) in Genf sowie die rechtlichen Entwicklungen in Drittländern zu berücksichtigen.

4. Technische Anforderungen

Teil I: Fahrzeuge der Klasse M₁^{19 21}

weiter .
