=> Zur nachfolgenden Fassung

Änd. betrifft nicht die deutsche Fassung.

Die Europäische Kommission -

gestützt auf den Vertrag über die Arbeitsweise der Europäischen Union,

gestützt auf die Verordnung (EG) Nr. 595/2009 des Europäischen Parlaments und des Rates vom 18. Juni 2009 über die Typgenehmigung von Kraftfahrzeugen und Motoren hinsichtlich der Emissionen von schweren Nutzfahrzeugen (Euro VI) und über den Zugang zu Reparatur- und Wartungsinformationen für Fahrzeuge zur Änderung der Verordnung (EG) Nr. 715/2007 und der Richtlinie 2007/46/EG sowie zur Aufhebung der Richtlinien 80/1269/EWG, 2005/55/EG und 2005/78/EG ¹, insbesondere auf Artikel 4 Absatz 3, Artikel 5 Absatz 4, Artikel 6 Absatz 2 und Artikel 12,

gestützt auf die Richtlinie 2007/46/EG des Europäischen Parlaments und des Rates vom 5. September 2007 zur Schaffung eines Rahmens für die Genehmigung von Kraftfahrzeugen und Kraftfahrzeuganhängern sowie von Systemen, Bauteilen und selbstständigen technischen Einheiten für diese Fahrzeuge (Rahmenrichtlinie) ², insbesondere auf Artikel 39 Absatz 7,

in Erwägung nachstehender Gründe:

(1) Die Verordnung (EG) Nr. 595/2009 ist eine der Einzelverordnungen im Rahmen des durch die Richtlinie 2007/46/EG eingeführten Typgenehmigungsverfahrens.

(2) Die Verordnung (EG) Nr. 595/2009 schreibt für neue schwere Nutzfahrzeuge und für Motoren für neue schwere Nutzfahrzeuge die Einhaltung neuer Emissionsgrenzwerte sowie zusätzliche Anforderungen für den Zugang zu Informationen vor. Die technischen Anforderungen gelten ab dem 31. Dezember 2012 für neue Fahrzeugtypen und ab dem 31. Dezember 2013 für alle Neufahrzeuge. Die zur Einführung der Verordnung (EG) Nr. 595/2009 erforderlichen technischen Vorschriften sollten erlassen werden. Zweck der vorliegenden Verordnung ist somit die Festlegung der Anforderungen für die Typgenehmigung von Fahrzeugen und Motoren der Euro-VI-Spezifikation.

(3) Laut Artikel 5 Absatz 4 der Verordnung (EG) Nr. 595/2009 muss die Kommission Durchführungsmaßnahmen erlassen, in denen besondere technische Anforderungen im Zusammenhang mit der Begrenzung der Emissionen von Kraftfahrzeugen festgelegt sind. Daher ist es angezeigt, diese Anforderungen zu erlassen.

(4) Nach dem Erlass der Verordnung (EG) Nr. 595/2009 mit den Hauptanforderungen für die Typgenehmigung von schweren Nutzfahrzeugen und Motoren für schwere Nutzfahrzeuge ist es nun erforderlich, Verwaltungsvorschriften für diese EG-Typgenehmigung festzulegen. Diese Verwaltungsvorschriften sollten Bestimmungen zur Übereinstimmung der Produktion und zur Übereinstimmung im Betrieb enthalten, damit die ordnungsgemäße Leistung produzierter Fahrzeuge und Motoren anhaltend gewährleistet werden kann.

(5) In Übereinstimmung mit Artikel 6 der Verordnung (EG) Nr. 595/2009 sollten außerdem Anforderungen festgelegt werden, die sicherstellen, dass On-Board-Diagnosesysteme (OBD-Systeme) und Reparatur- und Wartungsinformationen leicht und unverzüglich zugänglich sind, so dass unabhängige Marktteilnehmer Zugang zu diesen Informationen haben.

(6) In Übereinstimmung mit der Verordnung (EG) Nr. 595/2009 sollten die in der vorliegenden Verordnung vorgesehenen Maßnahmen hinsichtlich des Zugangs zu Reparatur- und Wartungsinformationen, Informationen über Diagnosegeräte und der Kompatibilität von Ersatzteilen mit OBD-Systemen nicht auf die emissionsrelevanten Bauteile und Systeme beschränkt sein, sondern sich auf alle Aspekte eines Kraftfahrzeugs beziehen, das im Anwendungsbereich der vorliegenden Verordnung Gegenstand einer Typgenehmigung ist.

(7) Gemäß Artikel 5 der Verordnung (EG) Nr. 595/2009 sollte die Kommission Maßnahmen zur Einführung des Einsatzes transportabler Messeinrichtungen zur Überprüfung der tatsachlich im Betrieb abgegebenen Emissionen und zur Überprüfung und Begrenzung der Emissionen in Betriebszuständen, die im Prüfzyklus nicht vorkommen (Off-Cycle-Emissionen), erlassen. Daher ist es erforderlich, in einem angemessenen zeitlichen Rahmen Vorschriften für Off-Cycle-Emissionen sowohl für die Zwecke der Typgenehmigung als auch zur Überprüfung und Begrenzung der Off-Cycle-Emissionen im realen Betrieb festzulegen. Für den Zweck der Übereinstimmung im Betrieb sollte ein Verfahren eingeführt werden, das transportable Emissionsmesseinrichtungen (PEMS) nutzt. Die PEMS-Verfahren, welche durch diese Verordnung eingeführt werden, sollten Gegenstand einer Bewertung sein, auf deren Grundlage die Kommission die Befugnis erhalten sollte, die Vorschriften für in Betrieb befindliche Fahrzeuge zu andern.

(8) In Übereinstimmung mit Artikel 5 Absatz 4 Buchstabe d der Verordnung (EG) Nr. 595/2009 sollten Anforderungen für die Typgenehmigung emissionsmindernder Einrichtungen für den Austausch festgelegt werden, damit ihr ordnungsgemäßes Funktionieren gewährleistet werden kann.

(9) In Übereinstimmung mit Artikel 5 Absatz 4 Buchstabe d der Verordnung (EG) Nr. 595/2009 sollten Anforderungen für die Festlegung von Verschlechterungsfaktoren zur Überprüfung der Dauerhaltbarkeit von Motorsystemen festgelegt werden. Vorbehaltlich der Ergebnisse von Forschung und Entwicklung über Methoden für die Alterungsprüfung von Motorsystemen auf dem Prüfstand sollte die Kommission ferner die Befugnis erhalten, die Vorschriften für die Festlegung von Verschlechterungsfaktoren zu andern.

(10) Es sollten neue Grenzwerte sowie ein Verfahren zur Messung der Zahl der emittierten Partikel eingeführt werden, wie dies in Artikel 12 Absatz 1 der Verordnung (EG) Nr. 595/2009 vorgesehen ist. Das Messverfahren sollte auf den Arbeiten im Rahmen des Programms zur Partikelmessung (PMP) der UN-Wirtschaftskommission für Europa (UN/ECE) basieren.

(11) In Übereinstimmung mit Artikel 12 Absatz 2 der Verordnung (EG) Nr. 595/2009 sollten Grenzwerte für den weltweit harmonisierten instationären Fahrzyklus (WHTC) und den weltweit harmonisierten stationären Fahrzyklus (WHSC), wie in Anhang 4B der UN/ECE-Regelung Nr. 49 der Wirtschaftskommission der Vereinten Nationen für Europa (UN/ECE) - Einheitliche Bestimmungen hinsichtlich der Maßnahmen, die gegen die Emission von gasförmigen und partikelförmigen Schadstoffen zu treffen sind, die aus Selbstzündungsmotoren für Kraftfahrzeuge entstehen, sowie gegen die Emission gasförmiger Schadstoffe aus mit Erdgas oder Flüssiggas betriebenen Fremdzündungsmotoren für Kraftfahrzeuge ³ angegeben, eingeführt werden.

(12) In Bezug auf Motoren mit mehreren Abstimmungen sollte die Kommission den Bedarf an spezifischen Maßnahmen bewerten und die Befugnis erhalten, die Vorschriften gemäß den Ergebnissen dieser Bewertung zu andern.

(13) Die Verordnung (EG) Nr. 595/2009 und die Richtlinie 2007/46/EG sollten dementsprechend geändert werden.

(14) Die Maßnahmen dieser Verordnung stehen im Einklang mit der Stellungnahme des Technischen Ausschusses "Kraftfahrzeuge" -

hat folgende Verordnung erlassen:

Artikel 1 Gegenstand

In dieser Verordnung werden Maßnahmen zur Durchführung der Artikel 4, 5, 6 und 12 der Verordnung (EG) Nr. 595/2009 festgelegt.

Außerdem werden mit dieser Verordnung die Verordnung (EG) Nr. 595/2009 sowie die Richtlinie 2007/46/EG geändert.

Artikel 2 Begriffsbestimmungen^{12 14 19}

Für die Zwecke dieser Verordnung bezeichnet der Begriff:

(1) "Motorsystem" den Motor, das Emissionsminderungssystem und die Kommunikationsschnittstellen (Hardware und Meldungen) zwischen dem/den elektronischen Motorsteuergerät/-en und anderen Antriebs- oder Fahrzeugsteuergeräten (ECU - Electronic Control Unit);

(2) "Betriebsakkumulationsprogramm" den Alterungszyklus und den Betriebsakkumulationszeitraum zur Festlegung von Verschlechterungsfaktoren für die Abgasnachbehandlungssystem-Motorenfamilie;

(3) "Motorenfamilie" die von einem Hersteller festgelegte Gruppe von Motoren mit konstruktionsbedingt ähnlichen Abgas-Emissionseigenschaften gemäß Anhang I Abschnitt 6, wobei die einzelnen Motoren der Familie die geltenden Emissionsgrenzwerte nicht überschreiten dürfen;

(4) "Motortyp" eine Gesamtheit von Motoren, die sich in den in Anhang I Anlage 4 aufgeführten wesentlichen Merkmalen nicht unterscheiden;

(5) "Fahrzeugtyp hinsichtlich der Emissionen" eine Gruppe von Fahrzeugen, die sich in den in Anhang I Anlage 4 aufgeführten wesentlichen Merkmalen nicht unterscheiden;

(6) "DeNO_x-System" ein System zur selektiven katalytischen Reduktion (SCR - Selective Catalytic Reduction), einen NO_x-Adsorber, einen passiven oder aktiven NO_x-Katalysator oder jegliches andere Abgasnachbehandlungssystem, das dazu bestimmt ist, Emissionen von Stickoxiden (NO_x) zu vermindern;

(7) "Abgasnachbehandlungssystem" einen Katalysator (Oxidations-, Dreiwegekatalysator oder einen anderen), einen Partikelfilter, ein DeNO_x-System, eine DeNO_x-Partikelfilter-Kombination oder eine andere auf der Abgasseite des Motors installierte emissionsmindernde Einrichtung;

(8) "On-Board-Diagnosesystem (OBD-System)" ein in ein Fahrzeug oder an einen Motor ein- bzw. angebautes System, das in der Lage ist:

1. Fehlfunktionen festzustellen, die das Emissionsverhalten des Motorsystems beeinflussen, und
2. diese gegebenenfalls durch ein Warnsystem anzuzeigen,
3. mithilfe rechnergespeicherter Informationen den wahrscheinlichen Ort von Fehlfunktionen anzuzeigen sowie diese Informationen nach außen zu übermitteln;

(9) "qualifiziertes verschlechtertes Bauteil oder System" (QDC - Qualified Deteriorated Component) ein Bauteil oder System, das, etwa durch künstliches Altern, absichtlich verschlechtert oder kontrolliert verändert wurde und das von der Genehmigungsbehörde nach den Bestimmungen von Anhang 9B der UNECE-Regelung Nr. 49 genehmigt wurde, um beim Nachweis der OBD-Leistung des Motorsystems eingesetzt zu werden;

(10) "ECU" das elektronische Motorsteuergerät (Electronic Control Unit);

(11) "Diagnose-Fehlercode" (DTC - Diagnostic Trouble Code) eine numerische oder alphanumerische Zeichenfolge zur Kennzeichnung einer Fehlfunktion;

(12) "transportable Emissionsmesseinrichtung" (PEMS - Portable Emissions Measurement System) eine transportable Emissionsmesseinrichtung, welche die in Anhang II Anlage 2 aufgeführten Anforderungen erfüllt;

(13) "Fehlfunktionsanzeige" (MI - Malfunction Indicator) eine Anzeigeeinrichtung, die Teil des Warnsystems ist und dem Fahrer des Fahrzeugs deutlich erkennbar anzeigt, dass eine Fehlfunktion vorliegt;

(14) "Alterungszyklus" den Fahrzeug- oder Motorbetrieb (Drehzahl, Last, Leistung), der während des Betriebsakkumulationszeitraums realisiert werden soll;

(15) "kritische emissionsrelevante Bauteile" die folgenden Bauteile, die hauptsächlich auf die Emissionsminderung ausgelegt sind: alle Abgasnachbehandlungssysteme, das elektronische Motorsteuergerät mit zugehörigen Sensoren und Aktuatoren und das Abgasrückführungssystem (AGR - Exhaust Gas Recirculation) einschließlich aller zugehörigen Filter, Kühler, Regelventile und Röhren;

(16) "kritische emissionsrelevante Wartung" die Wartung, die bei kritischen emissionsrelevanten Bauteilen durchzuführen ist;

(17) "emissionsrelevante Wartung" die Wartung, sie sich wesentlich auf Emissionen auswirkt oder sich wahrscheinlich auf die Emissionsverschlechterung des Fahrzeugs oder des Motors im normalen Fahrbetrieb auswirken wird;

(18) "Abgasnachbehandlungssystem-Motorenfamilie" eine vom Hersteller gebildete Untermenge von Motoren einer Motorenfamilie, die mit ähnlichen Abgasnachbehandlungssystemen ausgestattet sind;

(19) "Wobbe-Index (unterer Index W_l oder oberer Index W_u )'" den Quotienten aus dem Heizwert eines Gases pro Volumeneinheit und der Quadratwurzel der relativen Dichte des Gases unter denselben Bezugsbedingungen:

Dieser kann auch wie folgt ausgedrückt werden:

(20) "λ-Verschiebungsfaktor (Sλ)" einen Ausdruck, wie in Anhang 4 Anlage 5 Abschnitt A.5.5.1 der UNECE-Regelung Nr. 49 angegeben, der die erforderliche Flexibilität eines Motorsteuersystems gegenüber einer Änderung des Luftüberschussfaktors λ beschreibt, wenn der Motor mit einem Gas betrieben wird, das nicht aus reinem Methan besteht;

(21) "nicht emissionsrelevante Wartung" die Wartung, die sich nicht wesentlich auf Emissionen auswirkt und nach Durchführung keine nachhaltigen Auswirkungen auf die Emissionsverschlechterung des Fahrzeugs oder des Motors im normalen Fahrbetrieb hat;

(22) "OBD-Motorenfamilie" eine vom Hersteller vorgenommene Gruppierung von Motorsystemen, bei denen emissionsrelevante Fehlfunktionen nach den gleichen Methoden erkannt und diagnostiziert werden;

(23) "Lesegerät" ein externes Prüfgerät, das nach den Anforderungen dieser Verordnung mit dem OBD-System kommunizieren kann;

(24) "zusätzliche Emissionsstrategie" (AES - Auxiliary Emission Strategy) eine Emissionsstrategie, die in Abhängigkeit von spezifischen Umwelt- und/oder Betriebsbedingungen für einen bestimmten Zweck aktiv wird und eine Standard-Emissionsstrategie ersetzt oder ändert und nur so lange wirksam bleibt, wie diese Bedingungen anhalten;

(25) "Standard-Emissionsstrategie" (BES - base Emission Strategy) eine Emissionsstrategie, die über den gesamten Drehzahl- und Lastbereich des Motors aktiv ist, solange keine zusätzliche Emissionsstrategie aktiviert wird;

(26) "Betriebsleistungskoeffizient" das Verhältnis der Häufigkeit, mit der die Bedingungen eintraten, unter denen eine Überwachungsfunktion oder eine Gruppe von Überwachungsfunktionen eine Fehlfunktion hatte anzeigen sollen, zur Zahl der Fahrzyklen, die für diese Überwachungsfunktion oder Gruppe von Überwachungsfunktionen relevant sind;

(27) "Motorstart" den Vorgang, der aus dem Einschalten der Zündung, dem Anlassen und dem Beginn der Verbrennung besteht und abgeschlossen ist, wenn die Motordrehzahl den Wert von 150 min^-1 unterhalb der normalen, warmgelaufenen Leerlaufdrehzahl erreicht hat;

(28) "Betriebszyklus" eine aus dem Motorstart, dem (Motor-)Betrieb, dem Abstellen des Motors und der Zeit bis zum nächsten Motorstart bestehende Abfolge, bei der eine spezielle OBD-Überwachungsfunktion vollständig aktiviert ist und eine vorhandene Fehlfunktion erkannt würde;

(29) "Emissionsschwellenüberwachung" die Überwachung einer Funktion, deren Störung zu einer Überschreitung der OBD-Schwellenwerte führt; sie besteht aus einem oder aus beiden folgenden Elementen:

1. direkte Messung der Emissionen mittels Sensor(en) im Abgassystem und einem Rechenmodell zum Vergleich der Messwerte mit den spezifischen Werten des jeweiligen Prüfzyklus,
2. Meldung erhöhter Emissionen auf der Grundlage eines Vergleichs der Ein- und Ausgabedaten des Rechners mit den spezifischen Werten des Prüfzyklus;

(30) "Leistungsüberwachung" die Überwachung der Leistung durch Funktionsprüfungen und anhand von Parametern, die keine Emissionsschwellenwerte oder davon abgeleitete Größen sind, üblicherweise indem geprüft wird, ob Betriebsgrößen von Bauteilen oder Systemen innerhalb des spezifizierten Bereichs liegen;

(31) "Plausibilitätsfehler" eine Fehlfunktion, bei der das Signal von einem Sensor oder Bauteil nicht dem entspricht, was nach den Signalen von anderen Sensoren oder Bauteilen zu erwarten ist, wozu auch Falle gehören, bei denen Messsignale und Ausgabedaten der Bauteile jeweils innerhalb des Bereichs liegen, der für den entsprechenden Sensor oder das entsprechende Bauteil mit normalem Betrieb in Verbindung gebracht wird, und bei denen weder die Sensoren noch die Bauteile eine Fehlfunktion anzeigen;

(32) "Überwachung auf Totalausfall" die Überwachung eines Systems auf Störungen, die zum völligen Verlust seiner Funktion führen;

(33) "Fehlfunktion" den Ausfall oder die Verschlechterung eines Motorsystems, einschließlich des OBD-Systems, der/die nach vernünftigem Ermessen eine Erhöhung der Emissionen geregelter Schadstoffe durch das Motorsystem oder eine Minderung der Leistung des OBD-Systems erwarten lasst;

(34) "Generalnenner" den Zähler, der die Anzahl der Male angibt, die ein Fahrzeug unter Berücksichtigung allgemeiner Bedingungen betrieben worden ist;

(35) "ZündzyklusZähler" den Zähler, der die Anzahl der Male angibt, die ein Motor gestartet worden ist;

(36) "Fahrzyklus" eine aus dem Motorstart, dem (Fahrzeug-)Betrieb, dem Abstellen des Motors und der Zeit bis zum nächsten Motorstart bestehende Abfolge;

(37) "Gruppe von Überwachungsfunktionen" zum Zweck der Bewertung der Betriebsleistung einer OBD-Motorenfamilie eine Reihe von OBD-Überwachungsfunktionen zur Feststellung des ordnungsgemäßen Arbeitens des Emissionsminderungssystems;

(38) "Nennleistung" die Leistung, die bei entsprechender Motordrehzahl auf einem Prüfstand an der Kurbelwelle oder einem entsprechenden Bauteil mit den in Anhang XIV aufgeführten Hilfseinrichtungen abgenommen und unter atmosphärischen Bezugsbedingungen bestimmt wird;

(39) "höchste Nennleistung" den Höchstwert der bei voller Motorlast gemessenen Nennleistung;

(40) "Wandstrom-Partikelfilter" einen Dieselpartikelfilter (DPF), in dem alle Abgase eine Wand durchströmen müssen, welche die festen Stoffe herausfiltert;

(41) "laufende Regenerierung" die Regenerierung eines Abgasnachbehandlungssystems, die kontinuierlich oder mindestens einmal je weltweit harmonisiertem instationärem Prüfzyklus (WHTC-Prüfzyklus) mit Warmstart stattfindet.

(42) "kundenspezifische Anpassung" jede Änderung an einem Fahrzeug, einem Bauteil oder einer selbstständigen technischen Einheit, die auf den ausdrücklichen Wunsch eines Kunden erfolgt und genehmigungspflichtig ist;

(43) - gestrichen -

(44) "übertragenes System" ein System im Sinne der in Richtlinie 2007/46/EG Artikel 3 Absatz 23 enthaltenen Begriffsbestimmung, das von einem früheren Fahrzeugtyp auf einen neuen Fahrzeugtyp übertragen wurde.

(45) "Dieselbetrieb" den Normalbetrieb eines Zweistoffmotors, wenn für sämtliche Motor-Betriebsbedingungen keine gasförmigen Kraftstoffe eingesetzt werden;

(46) "Zweistoffmotor" ein Motorsystem, das für den gleichzeitigen Betrieb mit Dieselkraftstoff und einem gasförmigen Kraftstoff ausgelegt ist, wobei beide Kraftstoffarten getrennt gemessen werden und die verbrauchte Menge der einen Kraftstoffart im Vergleich zur anderen sich je nach Betriebsart unterscheiden kann;

(47) "Zweistoffbetrieb" den Normalbetrieb eines Zweistoffmotors, wenn der Motor bei bestimmten Motor-Betriebsbedingungen gleichzeitig mit Dieselkraftstoff und einem gasförmigen Kraftstoff betrieben wird;

(48) " Zweistofffahrzeug" ein Fahrzeug, das mit einem Zweistoffmotor betrieben wird und in dem der Motor aus getrennten bordeigenen Speichersystemen mit den von ihm verbrauchten Kraftstoffarten versorgt wird;

(49) "Wartungsbetrieb" eine besondere Betriebsart von Zweistoffmotoren, die aktiviert wird, um das Fahrzeug instand zu setzen oder um es aus dem Verkehr zu bewegen, wenn der Zweistoffbetrieb nicht möglich ist;

(50) "Gas-Energie-Verhältnis (Gas Energy Ratio - GER)" bezeichnet bei Zweistoffmotoren das Verhältnis aus dem Energiegehalt des gasförmigen Kraftstoffs geteilt durch den Energiegehalt beider Kraftstoffe (Diesel und Gas), ausgedrückt als prozentualer Anteil, wobei der Energiegehalt beider Kraftstoffe als der untere Heizwert definiert wird;

(51) "durchschnittlicher Gasanteil" das durchschnittliche, über einen Fahrzyklus berechnete Gas-Energie-Verhältnis;

(52) "Zweistoffmotor vom Typ 1A" einen Zweistoffmotor, der über den heißen Teil des WHTC-Prüfzyklus mit einem durchschnittlichen Gasanteil von mindestens 90 % (GER_WHTC ≥ 90 %) betrieben wird, der im Leerlauf nicht ausschließlich mit Dieselkraftstoff betrieben wird und der nicht über eine Dieselbetriebsart verfügt;

( 53) "Zweistoffmotor vom Typ 1B" einen Zweistoffmotor, der über den heißen Teil des WHTC-Prüfzyklus mit einem durchschnittlichen Gasanteil von mindestens 90 % (GER_WHTC ≥ 90 %) betrieben wird, der im Leerlauf nicht ausschließlich mit Dieselkraftstoff betrieben wird und der über eine Dieselbetriebsart verfügt;

(54) "Zweistoffmotor vom Typ 2A" einen Zweistoffmotor, der über den heißen Teil des WHTC-Prüfzyklus mit einem durchschnittlichen Gasanteil zwischen 10 % und 90 % (10 % < GER_WHTC < 90 %) betrieben wird und der nicht über eine Dieselbetriebsart verfügt, oder der über den heißen Teil des WHTC-Prüfzyklus mit einem durchschnittlichen Gasanteil von mindestens 90 % (GER_WHTC ≥ 90 %) betrieben wird, der aber im Leerlauf ausschließlich mit Dieselkraftstoff betrieben wird und der nicht über eine Dieselbetriebsart verfügt;

( 55) "Zweistoffmotor vom Typ 2B" einen Zweistoffmotor, der über den heißen Teil des WHTC-Prüfzyklus mit einem durchschnittlichen Gasanteil zwischen 10 % und 90 % (10 % < GER_WHTC < 90 %) betrieben wird und der über eine Dieselbetriebsart verfügt, oder der über den heißen Teil des WHTC-Prüfzyklus mit einem durchschnittlichen Gasanteil von mindestens 90 % (GER_WHTC ≥ 90 %) betrieben wird, der aber im Leerlauf im Zweistoffbetrieb ausschließlich mit Dieselkraftstoff betrieben wird und der über eine Dieselbetriebsart verfügt;

( 56) "Zweistoffmotor vom Typ vom Typ 3B" einen Zweistoffmotor, der über den heißen Teil des WHTC-Prüfzyklus mit einem durchschnittlichen Gasanteil von höchstens 10 % (GER_WHTC ≤ 10 %) betrieben wird und der über eine Dieselbetriebsart verfügt.

(57) "Partikelzahl" die Gesamtzahl der festen Partikel im Abgas eines Fahrzeugs, die gemäß den in Anhang 4 der UNECE-Regelung Nr. 49 ⁵ aufgeführten Methoden der Verdünnung, Probenahme und Messung quantifiziert werden.

Artikel 2a - gestrichen -  ^{12 19}

Artikel 2b - gestrichen -^{12 19}

Artikel 2c - gestrichen -^{12 19}

Artikel 2d - gestrichen -^{12 19}

Artikel 2e - gestrichen -^{12 19}

Artikel 2f - gestrichen -^{12 19}

Artikel 2g - gestrichen -^{12 19}

Artikel 2h - gestrichen -^{12 19}

Artikel 3 A nforderungen für die Typgenehmigung^{12 14 17 19}

(1) Für die EU-Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbstständige technische Einheit, eines Fahrzeugs mit einem hinsichtlich der Emissionen genehmigten Motorsystem oder eines Fahrzeugs hinsichtlich der Emissionen weist der Hersteller gemäß den Bestimmungen von Anhang I nach, dass die Fahrzeuge oder Motorsysteme oder Motorenfamilien den Prüfungen unterzogen werden und den Anforderungen entsprechen, die in den Artikeln 4 und 14 sowie in den Anhängen III bis VIII, X, XIII und XIV genannt sind. Außerdem gewährleistet der Hersteller die Übereinstimmung mit den technischen Daten der Bezugskraftstoffe gemäß Anhang IX. Bei Zweistoffmotoren und -fahrzeugen muss sich der Hersteller darüber hinaus an die Vorschriften in Anhang XVIII halten

Für die EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motorsystem hinsichtlich der Emissionen oder die EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen weist der Hersteller außerdem nach, dass die Anforderungen in Artikel 6 und Anhang II der Verordnung (EU) 2017/2400 der Kommission ⁶ in Bezug auf die betroffene Fahrzeuggruppe erfüllt werden. Diese Anforderung gilt jedoch nicht, wenn der Hersteller angibt, dass neue Fahrzeuge des zu genehmigenden Typs nicht an oder nach den in Artikel 24 Absatz 1 Buchstaben a, b und c der Verordnung (EU) 2017/2400 für die jeweilige Fahrzeuggruppe festgelegten Daten in der Union zugelassen, in Verkehr gebracht oder in Betrieb genommen werden.

(2) Für die EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motorsystem hinsichtlich der Emissionen oder die EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen gewährleistet der Hersteller die Übereinstimmung mit den in Anhang I Abschnitt 4 aufgeführten Einbauvorschriften sowie, bei Zweistofffahrzeugen, auch mit den in Anhang XVIII Abschnitt 6 genannten zusätzlichen Einbauvorschriften.

(3) Für die Erweiterung der EU-Typgenehmigung eines nach dieser Verordnung typgenehmigten Fahrzeugs mit einer Bezugsmasse über 2.380 kg, aber höchstens 2.610 kg, hinsichtlich der Emissionen erfüllt der Hersteller die in Anhang VIII Abschnitt 5 aufgeführten Vorschriften.

(4) Die Bestimmungen für eine alternative Typgenehmigung, die in Anhang X Nummer 2.4.1 und Anhang XIII Nummer 2.1 angegeben sind, gelten nicht für eine EG- Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbstständige technische Einheit. Diese Bestimmungen gelten auch nicht für Zweistoffmotoren und -fahrzeuge.

(5) Jedes Motorsystem und jedes Konstruktionsmerkmal, das die Emission gasförmiger Schadstoffe und luftverunreinigender Partikel beeinflussen kann, muss so konstruiert, gefertigt, montiert und eingebaut sein, dass der Motor im Normalbetrieb die Vorschriften der Verordnung (EG) Nr. 595/2009 und der vorliegenden Verordnung erfüllt. Außerdem gewährleistet der Hersteller die Übereinstimmung mit den Off-Cycle-Anforderungen gemäß Artikel 14 und Anhang VI dieser Verordnung. Bei Zweistoffmotoren und -fahrzeugen gelten außerdem die entsprechenden Bestimmungen von Anhang XVIII.

(6) Für die EU-Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbstständige technische Einheit oder die EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen gewährleistet der Hersteller gemäß den entsprechenden Anforderungen in Anhang I Abschnitt 1 die Übereinstimmung mit den Anforderungen für die Erlangung einer Typgenehmigung aufgrund von Vielstofffähigkeit, einer Typgenehmigung mit Gasgruppeneinschränkung oder einer kraftstoffspezifischen Typgenehmigung.

(7) Für die EG-Typgenehmigung eines mit Benzin oder E85 betriebenen Motors gewährleistet der Hersteller die Erfüllung der in Anhang I Abschnitt 4.3 festgelegten besonderen Anforderungen für Kraftstoffeinfüllstutzen für mit Benzin und E85 betriebene Fahrzeuge.

(8) Für die EG-Typgenehmigung gewährleistet der Hersteller die Erfüllung der in Anhang X festgelegten besonderen Anforderungen für die Eingriffsicherheit des elektronischen Systems.

(9) Der Hersteller ergreift technische Maßnahmen, um zu gewährleisten, dass die Abgasemissionen wahrend der gesamten normalen Lebensdauer eines Fahrzeugs und bei normalen Nutzungsbedingungen entsprechend dieser Verordnung wirkungsvoll begrenzt werden. Diese Maßnahmen gelten auch für die Sicherheit der Schlauche, Dichtungen und Anschlüsse, die bei den Emissionsminderungssystemen verwendet werden und so beschaffen sein müssen, dass sie der ursprünglichen Konstruktionsabsicht entsprechen.

(10) Der Hersteller gewährleistet, dass die bei der Emissionsprüfung ermittelten Werte unter den in dieser Verordnung angegebenen Prüfbedingungen den geltenden Grenzwert nicht überschreiten.

(11) Der Hersteller ermittelt die Verschlechterungsfaktoren, anhand derer nachgewiesen wird, dass die Emissionen gasförmiger Schadstoffe und luftverunreinigender Partikel aus einer Motorenfamilie oder einer Abgasnachbehandlungssystem-Motorenfamilie wahrend der in Artikel 4 Absatz 2 dieser Verordnung angegebenen normalen Lebensdauer innerhalb der in Anhang I der Verordnung (EG) Nr. 595/2009 angegebenen jeweils geltenden Grenzen bleiben.

Die Verfahren, mit denen die Übereinstimmung eines Motorsystems oder einer Abgasnachbehandlungssystem-Motorenfamilie wahrend der jeweils geltenden normalen Lebensdauer nachgewiesen wird, sind in Anhang VII dieser Verordnung beschrieben.

(12) Für Fremdzündungsmotoren, die der in Anhang IV festgelegten Prüfung unterliegen, entspricht der höchstzulässige Kohlenmonoxidgehalt der bei normaler Leerlaufdrehzahl emittierten Auspuffgase den Angaben des Herstellers. Der maximale Gehalt an Kohlenmonoxid darf jedoch 0,3 Volumenprozent nicht überschreiten.

Bei hoher Leerlaufdrehzahl darf der volumenbezogene Kohlenmonoxidgehalt der Abgase 0,2 Volumenprozent (Motordrehzahl mindestens 2.000 min^-1 und Lambdawert 1 ± 0,03 oder entsprechend den Angaben des Herstellers) nicht überschreiten.

(13) Im Falle eines geschlossenen Kurbelgehäuses gewährleisten die Hersteller hinsichtlich der Prüfung gemäß Anhang V, dass das Motorentlüftungssystem keine Gasemissionen aus dem Kurbelgehäuse in die Atmosphäre zulasst. Handelt es sich um ein offenes Kurbelgehäuse, sind die Emissionen zu messen und den Abgasemissionen gemäß den Vorschriften in Anhang V hinzuzufügen.

(14) Bei der Beantragung einer Typgenehmigung weisen die Hersteller der Genehmigungsbehörde nach, dass das DeNO_x-System seine emissionsmindernde Funktion unter allen auf dem Gebiet der Union regelmäßig anzutreffenden Bedingungen und insbesondere bei niedrigen Umgebungstemperaturen, behalt.

Darüber hinaus legen die Hersteller der Genehmigungsbehörde Angaben zur Arbeitsweise eines jeglichen Abgasrückführungssystems, einschließlich seines Funktionierens bei niedrigen Umgebungstemperaturen, vor.

Diese Angaben enthalten auch eine Beschreibung jeglicher Auswirkungen auf die Emissionen durch den Betrieb des Systems bei niedrigen Umgebungstemperaturen.

Artikel 4 On-Board-Diagnosesysteme¹⁴

(1) Die Hersteller gewährleisten, dass alle Motorsysteme und Fahrzeuge mit einem On-Board-Diagnosesystem ausgestattet sind.

(2) Das OBD-System muss gemäß Anhang X so ausgelegt, gebaut und im Fahrzeug eingebaut sein, dass es in der Lage ist, wahrend der gesamten Lebensdauer des Fahrzeugs die Arten von Verschlechterungen oder Fehlfunktionen zu erkennen, aufzuzeichnen und zu übermitteln, die in diesem Anhang aufgeführt sind.

(3) Der Hersteller gewährleistet, dass das OBD-System die in Anhang X aufgeführten Anforderungen erfüllt, einschließlich der Anforderungen an die Leistung des OBD-Systems im Betrieb, und zwar unter allen normalen und nach vernünftigem Ermessen vorhersehbaren Betriebsbedingungen, die in der Union auftreten können, einschließlich der normalen Betriebsbedingungen gemäß Anhang X.

(4) Bei der Prüfung mit einem qualifizierten verschlechterten Bauteil muss die Fehlfunktionsanzeige des OBD-Systems gemäß Anhang X aktiviert werden. Die Fehlfunktionsanzeige des OBD- Systems kann auch dann aktiviert werden, wenn die Emissionen unterhalb der OBD-Schwellenwerte gemäß Anhang X liegen.

(5) Der Hersteller gewährleistet dass die in Anhang X festgelegten Vorschriften für die Leistung einer OBD-Motorenfamilie im Betrieb befolgt werden.

(6) Die Daten zur Leistung des OBD-Systems im Betrieb sind ohne Verschlüsselung durch das Standard-Datenübertragungsprotokoll des OBD-Systems gemäß den Bestimmungen in Anhang X zu speichern und zugänglich zu machen.

(7) Der Hersteller kann sich dafür entscheiden, dass die OBD-Systeme wahrend eines Zeitraums von drei Jahren ab den in Artikel 8 Absatz 1 und Artikel 8 Absatz 2 der Verordnung (EG) Nr. 595/2009 festgelegten Daten Alternativvorschriften nach Anhang X dieser Verordnung, die auf diesen Absatz Bezug nehmen, erfüllen.

(8) Auf Antrag des Herstellers dürfen bis zum 31. Dezember 2015 für neue Fahrzeug- oder Motortypen bzw. bis zum 31. Dezember 2016 für alle verkauften, zugelassenen oder in der Union in Betrieb genommenen Neufahrzeuge Alternativvorschriften für die DPF-Überwachung nach Anhang X Abschnitt 2.3.3.3 angewendet werden.

Artikel 5 Antrag auf EU-Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbstständige technische Einheit hinsichtlich der Emissionen^{12 14 19}

(1) Der Hersteller legt der Genehmigungsbehörde einen Antrag auf EG-Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbstständige technische Einheit vor.

(2) Der Antrag nach Absatz 1 wird in Übereinstimmung mit dem Muster des Beschreibungsbogens in Anhang I Anlage 4 erstellt. Zu diesem Zweck gilt Teil 1 dieser Anlage.

(3) Mit dem Antrag legt der Hersteller eine Dokumentation vor, die eine ausführliche Beschreibung jedes Konstruktionsmerkmals mit Auswirkungen auf die Emissionen, auf die Emissionsminderungsstrategie des Motorsystems und auf die Verfahren, mit denen das Motorsystem - direkt oder indirekt - seine emissionsrelevanten Ausgangsgrößen steuert, Maßnahmen gegen unbefugte Eingriffe sowie eine ausführliche Beschreibung des nach Anhang XIII Abschnitte 4 und 5 erforderlichen Warn- und Aufforderungssystems enthält. Die Dokumentation ist von der Genehmigungsbehörde zu kennzeichnen und zu datieren und von ihr für einen Zeitraum von mindestens zehn Jahren nach Erteilung der Genehmigung aufzubewahren.

Die Dokumentation enthält die folgenden Unterlagen:

die Informationen gemäß Anhang I Abschnitt 8;

eine Dokumentation der zusätzlichen Emissionsstrategie gemäß Anhang I Anlage 11 dieser Verordnung, damit die Genehmigungsbehörden beurteilen können, ob die zusätzliche Emissionsstrategie ordnungsgemäß eingesetzt wird.

Auf Antrag des Herstellers nimmt die Genehmigungsbehörde eine vorläufige Bewertung der zusätzlichen Emissionsstrategie für neue Fahrzeugtypen vor. In diesem Fall legt der Hersteller der Genehmigungsbehörde zwei bis zwölf Monate vor Beginn des Typgenehmigungsverfahrens den Entwurf der Dokumentation der zusätzlichen Emissionsstrategie vor.

Die Genehmigungsbehörde nimmt eine vorläufige Bewertung anhand des vom Hersteller vorgelegten Entwurfs der Dokumentation der zusätzlichen Emissionsstrategie vor. Die Genehmigungsbehörde nimmt die vorläufige Bewertung nach der in Anhang VI Anlage 2 beschriebenen Methode vor. Die Genehmigungsbehörde darf in begründeten Ausnahmefällen von dieser Methode abweichen.

Die vorläufige Bewertung für die zusätzliche Emissionsstrategie für neue Fahrzeugtypen gilt für die Zwecke der Typgenehmigung für einen Zeitraum von 18 Monaten. Dieser Zeitraum kann um weitere 12 Monate verlängert werden, sofern der Hersteller gegenüber der Genehmigungsbehörde den Nachweis erbringt, dass keine neuen Technologien auf dem Markt verfügbar geworden sind, die zu einer Änderung der vorläufigen Bewertung der zusätzlichen Emissionsstrategie führen würden.

Das Forum für den Austausch von Informationen in Bezug auf die Durchsetzung erstellt jedes Jahr eine Liste von zusätzlichen Emissionsstrategien, die von Genehmigungsbehörden als nicht zulässig angesehen werden; die Kommission macht diese für die Öffentlichkeit zugänglich.

(4) Zusätzlich zu den in Absatz 3 genannten Informationen legt der Hersteller Folgendes vor:

1. bei Fremdzündungsmotoren eine Erklärung des Herstellers über den auf eine Gesamtzahl von Zündungsvorgängen bezogenen Mindestprozentsatz der Verbrennungsaussetzer, der entweder ein Überschreiten der in Anhang X genannten Emissionsgrenzwerte zur Folge hatte, wenn diese Aussetzungsrate von Beginn der Emissionsprüfung gemäß Anhang III an vorgelegen hatte, oder zur Überhitzung und damit gegebenenfalls zu einer irreversiblen Schädigung des bzw. der Abgaskatalysatoren führen könnte;
2. eine Beschreibung der getroffenen Maßnahmen zur Verhinderung eines unbefugten Eingriffs oder einer Veränderung am Emissionsüberwachungsrechner, einschließlich der Möglichkeit einer Aktualisierung unter Verwendung eines/einer vom Hersteller zugelassenen Programms oder Kalibrierung;
3. eine Dokumentation des OBD-Systems gemäß den in Anhang X Abschnitt 5 aufgeführten Anforderungen;
4. - gestrichen -
5. eine Erklärung über die Übereinstimmung der Off-Cycle- Emissionen mit den in Artikel 14 und Anhang VI Abschnitt 9 aufgeführten Anforderungen;
6. eine Erklärung über die Übereinstimmung der Leistung des OBD-Systems im Betrieb mit den in Anhang X Anlage 6 aufgeführten Anforderungen;
7. - gestrichen -
8. den ursprünglichen Plan für die Prüfung in Betrieb befindlicher Fahrzeuge gemäß Anhang II Anlage 4 Abschnitt 2.4;
9. gegebenenfalls Kopien anderer Typgenehmigungen mit den erforderlichen Daten für die Erweiterung von Genehmigungen und die Festlegung von Verschlechterungsfaktoren.
10. gegebenenfalls die für den ordnungsgemäßen Einbau des als selbständige technische Einheit typgenehmigten Motors erforderlichen Dokumentationen.

(5) Der Hersteller stellt dem für die Typgenehmigungsprüfungen zuständigen Technischen Dienst einen Motor oder gegebenenfalls einen Stammmotor zur Verfügung, der für den zu genehmigenden Typ repräsentativ ist.

(6) Durch Änderungen an der Bauart von Systemen, Bauteilen oder selbstständigen technischen Einheiten, die nach der Typgenehmigung vorgenommen werden, verliert eine Typgenehmigung nur dann automatisch ihre Gültigkeit, wenn die ursprünglichen Eigenschaften oder technischen Merkmale so verändert werden, dass sie die Funktionsfähigkeit des Motors oder des Emissionsminderungssystems beeinträchtigen.

Artikel 6 Verwaltungsvorschriften für die EU-Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbstständige technische Einheit hinsichtlich der Emissionen^{12 14 19}

(1) Sind alle einschlägigen Anforderungen erfüllt, erteilt die Genehmigungsbehörde eine EU-Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbstständige technische Einheit und teilt eine Typgenehmigungsnummer in Übereinstimmung mit dem Nummerierungssystem zu, das in dem gemäß Artikel 28 Absatz 3 der Verordnung (EU) 2018/858 des Europäischen Parlaments und des Rates ⁷ und geltenden Durchführungsrechtsakt festgelegt ist.

Unbeschadet der Bestimmungen des genannten Durchführungsrechtsakts wird Abschnitt 3 der Typgenehmigungsnummer gemäß Anhang I Anlage 9 dieser Verordnung erstellt.

Eine Genehmigungsbehörde darf diese Nummer keinem anderen Motortyp mehr zuteilen.

(1a) Alternativ zu dem in Absatz 1 vorgesehenen Verfahren erteilt die Genehmigungsbehörde eine EG- Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbständige technische Einheit, wenn alle folgenden Bedingungen erfüllt sind:

1. Zum Zeitpunkt des Antrags auf EG-Typgenehmigung ist bereits eine Typgenehmigung eines Motorsystems oder einer Motorenfamilie als selbständige technische Einheit gemäß der UNECE-Regelung Nr. 49 erteilt worden.
2. - gestrichen -
3. Die in Anhang X Nummer 6.2 dieser Verordnung genannten Anforderungen werden während der in Artikel 4 Absatz 7 dieser Verordnung festgelegten Übergangszeit eingehalten.
4. Es gelten alle sonstigen Ausnahmen gemäß den Nummern 3.1 und 5.1 von Anhang VII dieser Verordnung, den Nummern 2.1 und 6.1 von Anhang X dieser Verordnung, den Nummern 2, 4.1, 5.1, 7.1, 8.1 und 10 von Anhang XIII dieser Verordnung und Nummer 1 von Anlage 6 zu Anhang XIII dieser Verordnung.

(2) Bei Erteilung einer EG-Typgenehmigung nach den Absätzen 1 und 1a stellt die Genehmigungsbehörde einen EG-Typgenehmigungsbogen gemäß dem Muster in Anhang I Anlage 5 aus.

Artikel 7 Antrag auf EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motorsystem hinsichtlich der Emissionen^{12 19}

(1) Der Hersteller legt der Genehmigungsbehörde einen Antrag auf EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motorsystem hinsichtlich der Emissionen vor.

(2) Der Antrag nach Absatz 1 wird in Übereinstimmung mit dem Muster des Beschreibungsbogens in Anhang I Anlage 4 Teil 2 erstellt. Dem Antrag wird eine Kopie des EG-Typgenehmigungsbogens für das Motorsystem oder die Motorenfamilie als selbstständige technische Einheit beigefügt, die gemäß den Anforderungen von Artikel 6 ausgestellt wurde.

(3) Der Hersteller legt eine Dokumentation vor, die eine ausführliche Beschreibung der Elemente des Warn- und Aufforderungssystems enthalt, das sich an Bord des Fahrzeugs befindet und nach Anhang XIII erforderlich ist. Diese Dokumentation wird gemäß Artikel 5 Absatz 3 bereitgestellt.

(4) Neben den in Absatz 3 genannten Informationen legt der Hersteller Folgendes vor:

1. eine Beschreibung der getroffenen Maßnahmen zur Verhinderung eines unbefugten Eingriffs oder einer Veränderung an den Fahrzeugsteuergeräten, die von dieser Verordnung abgedeckt werden, einschließlich der Möglichkeit einer Aktualisierung unter Verwendung eines/einer vom Hersteller zugelassenen Programms oder Kalibrierung;
2. eine Beschreibung der OBD-Bauteile im Fahrzeug gemäß den Anforderungen von Anhang X Abschnitt 5;
3. - gestrichen -
4. - gestrichen -
5. gegebenenfalls Kopien anderer Typgenehmigungen mit den erforderlichen Daten für die Erweiterung.

(5) Durch Änderungen an der Bauart von Systemen, Bauteilen oder selbstständigen technischen Einheiten, die nach der Typgenehmigung vorgenommen werden, verliert eine Typgenehmigung nur dann automatisch ihre Gültigkeit, wenn die ursprünglichen Eigenschaften oder technischen Merkmale so verändert werden, dass sie die Funktionsfähigkeit des Motors oder des Emissionsminderungssystems beeinträchtigen.

Artikel 8 Verwaltungsvorschriften für die EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motorsystem hinsichtlich der Emissionen^{14 17 19}

(1) Sind alle einschlägigen Anforderungen erfüllt, erteilt die Genehmigungsbehörde eine EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motorsystem hinsichtlich der Emissionen und teilt eine Typgenehmigungsnummer in Übereinstimmung mit dem Nummerierungssystem zu, das in dem gemäß Artikel 28 Absatz 3 der Verordnung (EU) 2018/858 erlassenen und geltenden Durchführungsrechtsakt festgelegt ist.

Unbeschadet der Bestimmungen des genannten Durchführungsrechtsakts wird Abschnitt 3 der Typgenehmigungsnummer gemäß Anhang I Anlage 9 dieser Verordnung erstellt.

Eine Genehmigungsbehörde darf diese Nummer keinem anderen Fahrzeugtyp mehr zuteilen.

(1a) Alternativ zu dem in Absatz 1 vorgesehenen Verfahren erteilt die Genehmigungsbehörde eine EU-Typgenehmigung für ein Fahrzeug mit einem genehmigten Motorsystem hinsichtlich der Emissionen, wenn alle folgenden Bedingungen erfüllt sind:

1. Zum Zeitpunkt des Antrags auf EG-Typgenehmigung ist bereits eine Typgenehmigung eines Fahrzeugs mit einem genehmigten Motorsystem gemäß der UNECE-Regelung Nr. 49 erteilt worden.
2. - gestrichen -
3. Die in Anhang X Nummer 6.2 dieser Verordnung genannten Anforderungen werden während der in Artikel 4 Absatz 7 dieser Verordnung festgelegten Übergangszeit eingehalten.
4. Es gelten alle sonstigen Ausnahmen gemäß der Nummer 3.1 von Anhang VII dieser Verordnung, den Nummern 2.1 und 6.1 von Anhang X dieser Verordnung, den Nummern 2.1, 4.1, 5.1, 7.1, 8.1 und 10.1 von Anhang XIII dieser Verordnung und Nummer 1.1 von Anlage 6 zu Anhang XIII dieser Verordnung.
5. Die Anforderungen gemäß Artikel 6 und Anhang II der Verordnung (EU) 2017/2400 gelten in Bezug auf die betroffene Fahrzeuggruppe, jedoch nicht, wenn der Hersteller angibt, dass neue Fahrzeuge des zu genehmigenden Typs nicht an oder nach den in Artikel 24 Absatz 1 Buchstaben a, b und c dieser Verordnung für die jeweilige Fahrzeuggruppe festgelegten Daten in der Union zugelassen, verkauft oder in Betrieb genommen werden.

(2) Bei Erteilung einer EG-Typgenehmigung nach den Absätzen 1 und 1a stellt die Genehmigungsbehörde einen EG-Typgenehmigungsbogen gemäß dem Muster in Anhang I Anlage 6 aus.

Artikel 9 Antrag auf EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen¹⁹

(1) Der Hersteller legt der Genehmigungsbehörde einen Antrag auf EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen vor.

(2) Der Antrag nach Absatz 1 wird in Übereinstimmung mit dem Muster des Beschreibungsbogens in Anhang I Anlage 4 erstellt. Zu diesem Zweck gelten Teil 1 und Teil 2 dieser Anlage.

(3) Der Hersteller legt eine Dokumentation vor, die eine ausführliche Beschreibung jedes Konstruktionsmerkmals mit Auswirkungen auf die Emissionen, auf die Emissionsminderungsstrategie des Motorsystems und auf die Verfahren, mit denen das Motorsystem - direkt oder indirekt - seine emissionsrelevanten Ausgangsgrößen steuert, sowie eine ausführliche Beschreibung des nach Anhang XIII erforderlichen Warn- und Aufforderungssystems enthalt. Diese Dokumentation wird gemäß Artikel 5 Absatz 3 bereitgestellt.

(4) Zusätzlich zu den in Absatz 3 genannten Informationen, legt der Hersteller die nach Artikel 5 Absatz 4 Buchstaben a bis i und Artikel 7 Absatz 4 Buchstaben a bis e erforderlichen Informationen vor.

(5) Der Hersteller stellt dem für die Typgenehmigungsprüfungen zuständigen Technischen Dienst einen Motor zur Verfügung, der für den zu genehmigenden Typ repräsentativ ist.

(6) Durch Änderungen an der Bauart von Systemen, Bauteilen oder selbstständigen technischen Einheiten, die nach der Typgenehmigung vorgenommen werden, verliert eine Typgenehmigung nur dann automatisch ihre Gültigkeit, wenn die ursprünglichen Eigenschaften oder technischen Merkmale so verändert werden, dass sie die Funktionsfähigkeit des Motors oder des Emissionsminderungssystems beeinträchtigen.

Artikel 10 Verwaltungsvorschriften für die EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen^{14 17 19}

(1) Sind alle einschlägigen Anforderungen erfüllt, erteilt die Genehmigungsbehörde eine EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen und teilt eine Typgenehmigungsnummer in Übereinstimmung mit dem Nummerierungssystem zu, das in dem gemäß Artikel 28 Absatz 3 der Verordnung (EU) 2018/858 erlassenen und geltenden Durchführungsrechtsakt festgelegt ist.

Unbeschadet der Bestimmungen des genannten Durchführungsrechtsakts wird Abschnitt 3 der Typgenehmigungsnummer gemäß Anhang I Anlage 9 dieser Verordnung erstellt.

Eine Genehmigungsbehörde darf diese Nummer keinem anderen Fahrzeugtyp mehr zuteilen.

(1a) Alternativ zu dem in Absatz 1 vorgesehenen Verfahren erteilt die Genehmigungsbehörde eine EU-Typgenehmigung für ein Fahrzeug hinsichtlich der Emissionen, wenn alle folgenden Bedingungen erfüllt sind:

1. Zum Zeitpunkt des Antrags auf EG-Typgenehmigung ist bereits eine Typgenehmigung eines Fahrzeugs gemäß der UNECE-Regelung Nr. 49 erteilt worden.
2. - gestrichen -
3. Die in Anhang X Nummer 6.2 dieser Verordnung genannten Anforderungen werden während der in Artikel 4 Absatz 7 dieser Verordnung festgelegten Übergangszeit eingehalten.
4. Es gelten alle sonstigen Ausnahmen gemäß der Nummer 3.1 von Anhang VII dieser Verordnung, den Nummern 2.1 und 6.1 von Anhang X dieser Verordnung, den Nummern 2.1, 4.1, 5.1, 7.1, 8.1 und 10.1 von Anhang XIII dieser Verordnung und Nummer 1.1 von Anlage 6 zu Anhang XIII dieser Verordnung.
5. Die Anforderungen gemäß Artikel 6 und Anhang II der Verordnung (EU) 2017/2400 gelten in Bezug auf die betroffene Fahrzeuggruppe, jedoch nicht, wenn der Hersteller angibt, dass neue Fahrzeuge des zu genehmigenden Typs nicht an oder nach den in Artikel 24 Absatz 1 Buchstaben a, b und c dieser Verordnung für die jeweilige Fahrzeuggruppe festgelegten Daten in der Union zugelassen, verkauft oder in Betrieb genommen werden.

(2) Bei Erteilung einer EG-Typgenehmigung nach den Absätzen 1 und 1a stellt die Genehmigungsbehörde einen EG-Typgenehmigungsbogen gemäß dem Muster in Anhang I Anlage 7 aus.

Artikel 11 Übereinstimmung der Produktion

(1) Es werden Maßnahmen zur Gewahrleistung der Übereinstimmung der Produktion nach Artikel 12 der Richtlinie 2007/46/EG getroffen.

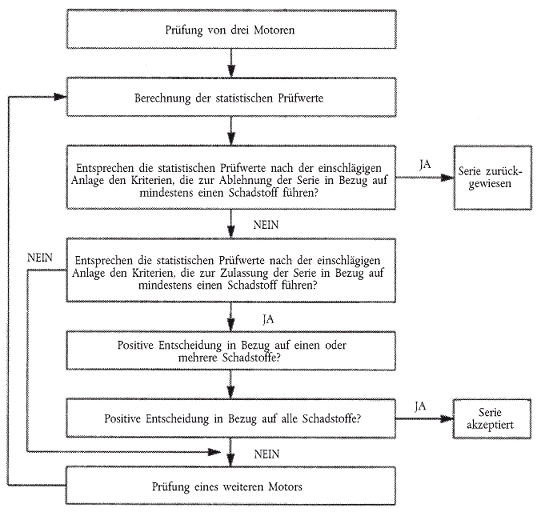

(2) Die Übereinstimmung der Produktion wird anhand der Beschreibung in den Typgenehmigungsbogen gemäß Anhang I Anlage 5, 6 bzw. 7 geprüft.

(3) Die Übereinstimmung der Produktion wird gemäß den besonderen Bedingungen in Anhang I Abschnitt 7 und den entsprechenden statistischen Verfahren in Anhang I Anlagen 1 bis 3 geprüft.

Artikel 12 Übereinstimmung im Betrieb

(1) Maßnahmen zur Gewahrleistung der Übereinstimmung in Betrieb befindlicher Fahrzeuge oder Motorsysteme, die nach dieser Verordnung oder der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates ⁴ typgenehmigt wurden, werden nach Artikel 12 der Richtlinie 2007/46/EG und - bei Typgenehmigungen gemäß dieser Verordnung - nach den Anforderungen von Anhang II dieser Verordnung bzw. - bei Typgenehmigungen gemäß der Richtlinie 2005/55/EG - nach den Anforderungen von Anhang XII dieser Verordnung getroffen.

(2) Durch die technischen Maßnahmen der Hersteller wird außerdem sichergestellt, dass die Abgasemissionen wahrend der gesamten normalen Lebensdauer eines Fahrzeugs bei normalen Nutzungsbedingungen wirkungsvoll begrenzt werden. Die Übereinstimmung mit den Bestimmungen dieser Verordnung muss wahrend der normalen Lebensdauer eines in ein Fahrzeug eingebauten Motorsystems bei normalen Nutzungsbedingungen gemäß Anhang II dieser Verordnung geprüft werden.

(3) Der Hersteller melde der Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, die Ergebnisse der Prüfung im Betrieb gemäß dem ursprünglichen Plan, der bei der Typgenehmigung vorgelegt wurde. Jegliche Abweichung von dem ursprünglichen Plan ist gegenüber der Genehmigungsbehörde hinreichend zu begründen.

(4) Befindet die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, dass die Berichterstattung des Herstellers nach Anhang II Abschnitt 10 nicht zufriedenstellend ist, oder wurde ihr mitgeteilt, dass das Ergebnis einer Prüfung der Übereinstimmung im Betrieb nicht zufriedenstellend ist, kann sie den Hersteller verpflichten, eine Bestätigungsprüfung durchzuführen. Die Genehmigungsbehörde prüft den Bericht des Herstellers über die Bestätigungsprüfung.

(5) Befindet die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, dass die Ergebnisse der Prüfungen im Betrieb oder der Bestätigungsprüfungen gemäß den in Anhang II aufgeführten Kriterien oder die Ergebnisse der von einem Mitgliedstaat durchgeführten Prüfungen im Betrieb nicht zufriedenstellend sind, verpflichtet sie den Hersteller, einen Plan mit Maßnahmen zur Beseitigung der Mangel gemäß Artikel 13 und Anhang II Abschnitt 9 vorzulegen.

(6) Jeder Mitgliedstaat kann eigene Überwachungsprüfungen nach dem in Anhang II beschriebenen Verfahren zur Prüfung der Übereinstimmung im Betrieb durchführen und dokumentieren. Aufgezeichnet werden Informationen über die Beschaffung, die Wartung und über die Beteiligung des Herstellers an den Maßnahmen. Auf Anfrage einer Genehmigungsbehörde stellt die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, die nötigen Informationen über die Typgenehmigung zur Verfügung, um Prüfungen gemäß dem in Anhang II erläuterten Verfahren zu erm6glichen.

(7) Hat ein Mitgliedstaat gezeigt, dass ein Motor- oder Fahrzeugtyp den einschlägigen Anforderungen dieses Artikels und von Anhang II nicht entspricht, benachrichtigt er unverzüglich über seine eigene Genehmigungsbehörde die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung nach den Anforderungen von Artikel 30 Absatz 3 der Richtlinie 2007/46/EG erteilt hat.

Im Anschluss an diese Benachrichtigung und vorbehaltlich Artikel 30 Absatz 6 der Richtlinie 2007/46/EG teilt die Genehmigungsbehörde des Mitgliedstaats, die die ursprüngliche Typgenehmigung erteilt hat, dem Hersteller umgehend mit, dass ein Motor- oder Fahrzeugtyp den Anforderungen dieser Bestimmungen nicht entspricht.

(8) Im Anschluss an die Benachrichtigung nach Absatz 7 und in Fallen, in denen frühere Prüfungen der Übereinstimmung im Betrieb eine Übereinstimmung nachgewiesen haben, kann die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, den Hersteller verpflichten, zusätzliche Bestätigungsprüfungen durchzuführen, nachdem er die Sachverständigen des Mitgliedstaats konsultiert hat, welche gemeldet hatten, dass das Fahrzeug nicht den Anforderungen entspricht.

Wenn solche Prüfdaten nicht zur Verfügung stehen, ist der Hersteller gehalten, innerhalb von 60 Arbeitstagen nach Eingang der Benachrichtigung nach Absatz 7 der Behörde, die die ursprüngliche Typgenehmigung erteilt hat, entweder einen Mangelbeseitigungsplan gemäß Artikel 13 vorzulegen oder zusätzliche Prüfungen der Übereinstimmung im Betrieb mit einem gleichwertigen Fahrzeug durchzuführen, um zu überprüfen, ob der Motor- oder der Fahrzeugtyp den Anforderungen tatsachlich nicht entspricht. Kann der Hersteller gegenüber der Genehmigungsbehörde zufriedenstellend nachweisen, dass mehr Zeit erforderlich ist, um zusätzliche Prüfungen durchzuführen, so kann die Frist verlängert werden.

(9) Die Sachverständigen des Mitgliedstaats, die gemäß Absatz 7 gemeldet haben, dass der Motor- oder Fahrzeugtyp nicht den Anforderungen entspricht, werden aufgefordert, den zusätzlichen Prüfungen der Übereinstimmung im Betrieb beizuwohnen, die in Absatz 8 genannt werden. Ferner sind die Ergebnisse der Prüfungen diesem Mitgliedstaat und den Genehmigungsbehörden zu melden.

Bestätigen diese Prüfungen der Übereinstimmung im Betrieb oder diese Bestätigungsprüfungen, dass der Motor- oder Fahrzeugtyp nicht mit den Anforderungen übereinstimmt, verpflichtet die Genehmigungsbehörde den Hersteller, einen Plan mit Maßnahmen zur Beseitigung der Mangel vorzulegen. Der Mangelbeseitigungsplan muss die Bestimmungen von Artikel 13 und Anhang II Abschnitt 9 einhalten.

Weisen die Prüfungen der Übereinstimmung im Betrieb oder die Bestätigungsprüfungen die Übereinstimmung nach, legt der Hersteller der Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, einen Bericht vor. Der Bericht wird von der Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, an den Mitgliedstaat, der gemeldet hatte, dass der Fahrzeugtyp nicht den Bestimmungen entspricht, und an die Genehmigungsbehörden übermittelt. Der Bericht enthalt die Prüfergebnisse gemäß Anhang II Abschnitt 10.

(10) Die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, informiert den Mitgliedstaat, welcher festgestellt hatte, dass der Motor- oder Fahrzeugtyp nicht den einschlägigen Anforderungen entsprach, über den Fortschritt und die Ergebnisse der Gespräche mit dem Hersteller, über die Bestätigungsprüfungen und die Mangelbeseitigung.

Artikel 13 Maßnahmen zur Mängelbeseitigung

(1) Auf Verlangen der Genehmigungsbehörde und im Anschluss an die Prüfungen im Betrieb gemäß Artikel 12 legt der Hersteller der Genehmigungsbehörde spätestens 60 Arbeitstage nach Eingang der Benachrichtigung durch die Genehmigungsbehörde den Mangelbeseitigungsplan vor. Kann der Hersteller gegenüber der Genehmigungsbehörde zufriedenstellend nachweisen, dass mehr Zeit erforderlich ist, um die Ursache der Mangel festzustellen, damit ein Mangelbeseitigungsplan ausgearbeitet werden kann, so kann eine Fristverlängerung gewahrt werden.

(2) Die Maßnahmen zur Mangelbeseitigung gelten für alle in Betrieb befindlichen Motoren, die zur gleichen Motorenfamilie oder OBD-Motorenfamilie gehören und wird auch auf Motorenfamilien oder OBD-Motorenfamilien ausgeweitet, die wahrscheinlich von denselben Schaden betroffen sind. Die Notwendigkeit einer Änderung der Typgenehmigungsunterlagen wird vom Hersteller bewertet und das Ergebnis der Genehmigungsbehörde mitgeteilt.

(3) Die Genehmigungsbehörde konsultiert den Hersteller, um Einvernehmen über einen Mangelbeseitigungsplan und seine Durchführung zu erzielen. Stellt die Genehmigungsbehörde, die die ursprüngliche Typgenehmigung erteilt hat, fest, dass kein Einvernehmen zu erzielen ist, wird das Verfahren nach Artikel 30 Absatze 1 und 5 der Richtlinie 2007/46/EG eingeleitet.

(4) Die Genehmigungsbehörde entscheidet binnen 30 Arbeitstagen ab dem Tag, an dem sie den Mangelbeseitigungsplan vom Hersteller erhalten hat, ob sie den Mangelbeseitigungsplan genehmigt oder ablehnt. Die Genehmigungsbehörde informiert binnen dieses Zeitraums auch den Hersteller und alle Mitgliedstaaten über ihre Entscheidung, den Mangelbeseitigungsplan zu genehmigen oder abzulehnen.

(5) Für die Ausführung des Mangelbeseitigungsplans in der gebilligten Form ist der Hersteller verantwortlich.

(6) Der Hersteller hat über jedes zurückgerufene und reparierte oder veränderte Motorsystem oder Fahrzeug sowie über die Werkstatt, die die Reparatur durchgeführt hat, Buch zu führen. Der Genehmigungsbehörde ist wahrend der Durchführung des Mangelbeseitigungsplans und eines Zeitraums von 5 Jahren ab dem Abschluss der Durchführung des Mangelbeseitigungsplans auf Verlangen Einsicht in diese Aufzeichnungen zu gewahren.

(7) Die in Absatz 6 genannten Reparaturen oder Veränderungen sind in einer Bescheinigung zu vermerken, die der Hersteller dem Besitzer des Motors oder des Fahrzeugs aushändigt.

Artikel 14 Anforderungen zur Begrenzung der Off-Cycle-Emissionen^{12 16}

(1) Der Hersteller ergreift alle notwendigen Maßnahmen gemäß dieser Verordnung und Artikel 4 der Verordnung (EG) Nr. 595/2009, um zu gewährleisten, dass die Abgasemissionen wahrend der gesamten normalen Lebensdauer eines Fahrzeugs und bei normalen Nutzungsbedingungen wirkungsvoll begrenzt werden.

Bei diesen Maßnahmen wird Folgendes berücksichtigt:

1. die allgemeinen Anforderungen einschließlich der Leistungsanforderungen und das Verbot von Abschaltstrategien;
2. die Anforderungen, um die Abgasemissionen in dem Spektrum an Umweltbedingungen, in dem das Fahrzeug erwartungsgemäß eingesetzt wird, und in dem Spektrum an Betriebsbedingungen, welche auftreten können, wirkungsvoll zu begrenzen;
3. die Anforderungen in Bezug auf Off-Cycle-Laborprüfungen bei der Typgenehmigung;
4. die Anforderungen hinsichtlich der Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) bei der Typgenehmigung sowie zusätzliche Anforderungen hinsichtlich der Prüfungen der Off-Cycle-Emissionen von in Betrieb befindlichen Fahrzeugen nach Maßgabe dieser Verordnung;
5. die Anforderung, dass der Hersteller eine Erklärung über die Übereinstimmung mit den Anforderungen zur Begrenzung der Off-Cycle-Emissionen zur Verfügung zu stellen hat.

(2) Der Hersteller erfüllt alle spezifischen Anforderungen zusammen mit den entsprechenden Prüfverfahren, die in Anhang VI aufgeführt sind.

(3) (gestrichen)

Artikel 15 Emissionsmindernde Einrichtungen^{12 16}

(1) Der Hersteller gewährleistet, dass emissionsmindernde Einrichtungen für den Austausch, die für den Einbau in typgenehmigte und durch die Verordnung (EG) Nr. 595/2009 abgedeckte Motorsysteme oder Fahrzeuge bestimmt sind, als selbstständige technische Einheiten gemäß diesem Artikel und den Artikeln 1a, 16 und 17 über eine EG-Typgenehmigung verfügen.

Katalysatoren, DeNO_x-Einrichtungen und Partikelfilter gelten für die Zwecke dieser Verordnung als emissionsmindernde Einrichtungen.

(2) Emissionsmindernde Original-Einrichtungen für den Austausch, die zu dem in Anhang I Anlage 4 Abschnitt 3.2.12 angegebenen Typ gehören und die zum Einbau in ein Fahrzeug bestimmt sind, auf das sich die entsprechenden Typgenehmigungsunterlagen beziehen, müssen nicht alle Anforderungen von Anhang XI erfüllen, sofern sie die Anforderungen nach den Abschnitten 2.1, 2.2 und 2.3 dieses Anhangs erfüllen.

(3) Der Hersteller gewährleistet, dass die emissionsmindernde Einrichtung für die Erstausrüstung mit Kennzeichnungen versehen ist.

(4) Die in Absatz 3 genannten Identifizierungskennzeichnungen umfassen Folgendes:

1. Name oder Handelsmarke des Fahrzeug- oder Motorherstellers;
2. Fabrikmarke und Teilenummer der emissionsmindernden Einrichtung für die Erstausrüstung, wie in den Informationen in Anhang I Anlage 4 Abschnitt 3.2.12.2 angegeben.

(5) (gestrichen)

Artikel 16 Antrag auf EG-Typgenehmigung eines Typs einer emissionsmindernden Einrichtung für den Austausch als selbstständige technische Einheit^{12 14 19}

(1) Der Hersteller legt der Genehmigungsbehörde einen Antrag auf EG-Typgenehmigung eines Typs einer emissionsmindernden Einrichtung für den Austausch als selbstständige technische Einheit vor.

(2) Der Antrag wird gemäß dem Muster des Beschreibungsbogens in Anhang XI Anlage 1 erstellt.

(3) - gestrichen -

(4) Der Hersteller legt dem für die Durchführung der Typgenehmigungsprüfung zuständigen Technischen Dienst Folgendes vor:

1. ein Motorsystem oder mehrere Motorsysteme eines Typs, das/die gemäß dieser Verordnung typgenehmigt wurde(n) und mit einer neuen emissionsmindernden Einrichtung für die Erstausrüstung ausgerüstet ist/sind;
2. ein Muster des Typs der emissionsmindernden Einrichtung für den Austausch;
3. ein zusätzliches Muster des Typs der emissionsmindernden Einrichtung für den Austausch, falls eine emissionsmindernde Einrichtung für den Austausch für den Einbau in ein Fahrzeug mit OBD-System vorgesehen ist.

(5) Für die Zwecke des Absatzes 4 Buchstabe a werden die Prüfmotoren vom Antragsteller im Einvernehmen mit der Genehmigungsbehörde ausgewählt.

Die Prüfbedingungen entsprechen den Anforderungen, die in Anhang 4 Abschnitt 6 der UNECE-Regelung Nr. 49 angegeben sind.

Die Prüfmotoren müssen folgende Anforderungen erfüllen:

1. sie dürfen keine Schaden am Emissionsminderungssystem aufweisen;
2. jedes fehlerhaft arbeitende oder übermäßig abgenutzte emissionsrelevante Originalteil muss repariert oder ersetzt werden;
3. sie müssen richtig abgestimmt und vor der Emissionsprüfung nach den Angaben des Herstellers eingestellt sein.

(6) Für die Zwecke des Absatzes 4 Buchstaben b und c müssen an diesem Muster deutlich lesbar und dauerhaft die Fabrik- oder Handelsmarke des Antragstellers und die handelsübliche Bezeichnung angegeben sein.

(7) Für die Zwecke von Absatz 4 Buchstabe c muss das Muster ein qualifiziert verschlechtertes Bauteil sein.

Artikel 17 Verwaltungsvorschriften für die EG-Typgenehmigung einer emissionsmindernden Einrichtung für den Austausch als selbstständige technische Einheit

(1) Sind alle einschlägigen Anforderungen erfüllt, erteilt die Typgenehmigungsbehörde eine EG-Typgenehmigung für eine emissionsmindernde Einrichtung für den Austausch als selbstständige technische Einheit und teilt eine Typgenehmigungsnummer gemäß dem Nummerierungssystem nach Anhang VII der Richtlinie 2007/46/EG zu.

Die Genehmigungsbehörde darf diese Nummer keiner anderen emissionsmindernden Einrichtung für den Austausch mehr zuteilen.

Ein und dieselbe Typgenehmigungsnummer kann die Verwendung des betreffenden Typs einer emissionsmindernden Einrichtung für den Austausch in einer Reihe unterschiedlicher Fahrzeug- oder Motortypen abdecken.

(2) Für die Zwecke des Absatzes 1 stellt die Genehmigungsbehörde einen EG-Typgenehmigungsbogen gemäß dem Muster in Anhang XI Anlage 2 aus.

(3) Kann der Hersteller der Genehmigungsbehörde nachweisen, dass es sich bei der emissionsmindernden Einrichtung für den Austausch um einen Typ handelt, der in Anhang I Anlage 4 Abschnitt 3.2.12.2 angegeben ist, muss eine Typgenehmigung ohne Prüfung der Übereinstimmung mit den Anforderungen, die in Anhang XI Abschnitt 4 angegeben sind, erteilt werden können.

Artikel 17a Übergangsbestimmungen für bestimmte Typgenehmigungen und Übereinstimmungsbescheinigungen^{16 19}

(1) Mit Wirkung vom 1. September 2018 versagen die nationalen Behörden aus Gründen, die die Emissionen betreffen, die EG-Typgenehmigung oder die nationale Typgenehmigung für neue Fahrzeug- oder Motorentypen, die Anhang II Anlage 1 Abschnitte 4.2.2.2, 4.2.2.2.1, 4.2.2.2.2, 4.3.1.2, 4.3.1.2.1 und 4.3.1.2.2 nicht entsprechen.

(2) Mit Wirkung vom 1. September 2019 betrachten die nationalen Behörden Übereinstimmungsbescheinigungen für neue Fahrzeuge, die Anhang II Anlage 1 Abschnitte 4.2.2.2, 4.2.2.2.1, 4.2.2.2.2, 4.3.1.2, 4.3.1.2.1 und 4.3.1.2.2 nicht entsprechen, als nicht mehr gültig im Sinne von Artikel 26 der Richtlinie 2007/46/EG und untersagen aus Gründen, die die Emissionen betreffen, ihre Zulassung, ihren Verkauf und ihre Inbetriebnahme.

Mit Wirkung vom 1. September 2019 untersagen die nationalen Behörden den Verkauf und den Betrieb von neuen Motoren, die Anhang II Anlage 1 Abschnitte 4.2.2.2, 4.2.2.2.1, 4.3.1.2, 4.3.1.2.1 nicht entsprechen; ausgenommen sind Ersatzmotoren für bereits in Betrieb befindliche Fahrzeuge.

(3) Aus Gründen, die die Emissionen betreffen, versagen die nationalen Behörden ab dem 1. Januar 2021 die Erteilung einer EU-Typgenehmigung oder einer nationalen Typgenehmigung für neue Fahrzeug- oder Motortypen, die den Anforderungen dieser Verordnung in der Fassung der Verordnung (EU) 2019/1939 der Kommission ⁸ nicht entsprechen.

Abweichend von Unterabsatz 1 müssen neue typen von Fremdzündungsmotoren, Zweistoffmotoren vom Typ 1a und Zweistoffmotoren vom Typ 1B (im Zweistoffbetrieb) und mit solchen Motoren ausgerüstete Fahrzeuge den höchstzulässigen Übereinstimmungsfaktor für die Partikelzahl gemäß Anhang II Abschnitt 6.3 ab dem 1. Januar 2023 einhalten. Ab dem 1. Januar 2021 ist jedoch der Übereinstimmungsfaktor des Arbeitsfensters der Partikelzahl und der Übereinstimmungsfaktor des Arbeitsfensters der CO₂-Masse in der Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) auf dem Typgenehmigungsbogen für Überwachungszwecke anzugeben.

(4) Mit Wirkung vom 1. Januar 2022 betrachten die nationalen Behörden Übereinstimmungsbescheinigungen für neue Fahrzeuge, die den Anforderungen dieser Verordnung in der durch die Verordnung (EU) 2019/1939 geänderten Fassung nicht entsprechen, als nicht mehr gültig im Sinne von Artikel 48 der Verordnung (EU) 2018/858 und untersagen aus Gründen, die die Emissionen betreffen, ihre Zulassung, ihren Verkauf und ihre Inbetriebnahme.

Abweichend von Unterabsatz 1 betrachten die nationalen Behörden mit Wirkung vom 1. Januar 2024 Übereinstimmungsbescheinigungen für neue, mit Fremdzündungsmotoren, Zweistoffmotoren vom Typ 1a und Zweistoffmotoren vom Typ 1B (im Zweistoffbetrieb) ausgerüstete Fahrzeuge, die den höchstzulässigen Übereinstimmungsfaktor für die Partikelzahl gemäß Anhang II Abschnitt 6.3 nicht einhalten und den Anforderungen dieser Verordnung in der durch die Verordnung (EU) 2019/1939 geänderten Fassung nicht entsprechen, als nicht mehr gültig im Sinne von Artikel 48 der Verordnung (EU) 2018/858 und untersagen aus Gründen, die die Emissionen betreffen, ihre Zulassung, ihren Verkauf und ihre Inbetriebnahme. Ab dem 1. Januar 2022 ist jedoch der Übereinstimmungsfaktor des Arbeitsfensters der Partikelzahl und der Übereinstimmungsfaktor des Arbeitsfensters der CO₂-Masse in der Nachweisprüfung mit transportablen Emissionsmesseinrichtungen (PEMS) auf dem Typgenehmigungsbogen für Überwachungszwecke anzugeben.

Mit Wirkung vom 1. Januar 2022 untersagen die nationalen Behörden aus Gründen, die die Emissionen betreffen, die Bereitstellung auf dem Markt und die Inbetriebnahme von neuen Motoren, die den Anforderungen dieser Verordnung in der durch die Verordnung (EU) 2019/1939 geänderten Fassung nicht entsprechen; ausgenommen sind Ersatzmotoren für bereits in Betrieb befindliche Fahrzeuge.

Abweichend von Unterabsatz 3 untersagen die nationalen Behörden mit Wirkung vom 1. Januar 2024 aus Gründen, die die Emissionen betreffen, die Bereitstellung auf dem Markt und die Inbetriebnahme von neuen Fremdzündungsmotoren, neuen Zweistoffmotoren vom Typ 1a und neuen Zweistoffmotoren vom Typ 1B (im Zweistoffbetrieb), die den Anforderungen dieser Verordnung in der durch die Verordnung (EU) 2019/1939 geänderten Fassung nicht entsprechen; ausgenommen sind Ersatzmotoren für bereits in Betrieb befindliche Fahrzeuge.

Artikel 18 Änderung der Verordnung (EG) Nr. 595/2009

Die Verordnung (EG) Nr. 595/2009 wird gemäß Anhang XV dieser Verordnung geändert.

Artikel 19 Änderung der Richtlinie 2007/46/EG

Die Richtlinie 2007/46/EG wird gemäß Anhang XVI dieser Verordnung geändert.

Artikel 20 Inkrafttreten

Diese Verordnung tritt am zwanzigsten Tag nach ihrer Veröffentlichung im Amtsblatt der Europäischen Union in Kraft.

.

1. Anforderungen für Gasgruppen

1.1. Anforderungen für eine Typgenehmigung aufgrund von Vielstofffähigkeit

Eine Genehmigung aufgrund von Vielstofffähigkeit wird erteilt, wenn die in den Abschnitten 1.1.1 bis 1.1.6.1 angegebenen Anforderungen erfüllt sind.

1.1.1 Der Stammmotor muss die Anforderungen dieser Verordnung für die entsprechenden in Anhang IX aufgeführten Bezugskraftstoffe erfüllen. Für Motoren, die mit Erdgas/Biomethan betrieben werden, einschließlich Zweistoffmotoren, gelten besondere Anforderungen, wie in Nummer 1.1.3 festgelegt.

1.1.2 Gestattet der Hersteller, die Motorenfamilie mit handelsüblichen Kraftstoffen zu betreiben, die weder mit der Richtlinie 98/70/EG des Europäischen Parlaments und des Rates ¹ noch mit den CEN-Normen EN 228:2012 im Fall von unverbleitem Benzin oder EN 590:2013 im Fall von Diesel konform sind, wie beispielsweise FAME B100 (CEN-Norm EN 14214), FAME Dieselkraftstoffmischungen B20/B30 (CEN Norm EN 16709), paraffinischer Kraftstoff (CEN-Norm EN 15940) oder sonstige, so muss der Hersteller neben den Anforderungen in Abschnitt 1.1.1 auch die folgenden Anforderungen erfüllen:

1. in Anlage 4 Teil 1 Abschnitt 3.2.2.2.1 des Beschreibungsbogens angeben, mit welchen Kraftstoffen die Motorenfamilie betrieben werden kann; dies erfolgt entweder durch Verweis auf eine offizielle Norm oder auf die Produktspezifikation eines markenspezifischen handelsüblichen Kraftstoffs, der keiner der offiziellen Normen, beispielsweise den in Abschnitt 1.1.2 genannten, entspricht. Des Weiteren erklärt der Hersteller, dass die Funktionsweise des OBD-Systems durch die Verwendung des angegebenen Kraftstoffs nicht beeinflusst wird;
1. 1) für jeden gemäß Abschnitt 5.2.7 angegebenen Kraftstoff gegebenenfalls den Leistungskorrekturfaktor bestimmen;
2. nachweisen, dass der Stammmotor in der Lage ist, die Anforderungen von Anhang III sowie Anhang VI Anlage 1 dieser Verordnung mit den angegebenen Kraftstoffen zu erfüllen; die Genehmigungsbehörde kann verlangen, dass die Anforderungen für die Nachweise auch auf die Anforderungen in Anhang VII und Anhang X ausgeweitet werden;
3. verpflichtet sein, die Anforderungen für die Übereinstimmung im Betrieb zu erfüllen, die in Anhang II über die angegebenen Kraftstoffe spezifiziert sind, einschließlich jedes Gemisches von den angegebenen Kraftstoffen und den handelsüblichen Kraftstoffen, die in Richtlinie 98/70/EG und den entsprechenden CEN-Normen aufgeführt werden.

Auf Antrag des Herstellers sind die in diesem Abschnitt enthaltenen Anforderungen auf Kraftstoffe für militärische Zwecke anzuwenden.

Für die Zwecke von Buchstabe a erster Unterabsatz ist bei Emissionsprüfungen, die zum Nachweis der Einhaltung der Anforderungen dieser Verordnung durchgeführt werden, dem Prüfprotokoll ein Bericht über die Kraftstoffanalyse des Prüfkraftstoffs hinzuzufügen, der mindestens die in den offiziellen Spezifikationen vom Kraftstoffhersteller angegebenen Parameter enthalten muss.

1.1.3 Bei mit Erdgas/Biomethan betriebenen Motoren, einschließlich Zweistoffmotoren, muss der Hersteller nachweisen, dass die Stammmotoren in der Lage sind, sich an jede am Markt möglicherweise angebotene Erdgas-/Biomethanzusammensetzung anzupassen. Der Nachweis muss gemäß diesem Abschnitt erbracht werden sowie, bei Zweistoffmotoren, auch gemäß den zusätzlichen Bestimmungen für das Verfahren für die Anpassung an den Kraftstoff gemäß Anhang 15 Abschnitt 6.4 der UNECE-Regelung Nr. 49.

Bei komprimiertem Erdgas/Biomethan (CNG) gibt es in der Regel zwei Arten von Kraftstoff: Kraftstoff mit hohem Heizwert ('Gasgruppe H') und Kraftstoff mit niedrigem Heizwert ('Gasgruppe L'), innerhalb der beiden Gruppen ist die Spannbreite jedoch groß; erhebliche Unterschiede treten in Bezug auf den mit dem Wobbe-Index ausgedrückten Energiegehalt und den λ-Verschiebungsfaktor (S_λ) auf. Erdgas mit einem λ-Verschiebungsfaktor zwischen 0,89 und 1,08 (0,89≤ S_λ ≤ 1,08) wird der Gasgruppe H zugerechnet, während Erdgas mit einem λ-Verschiebungsfaktor zwischen 1,08 und 1,19 (1,08≤ S_λ ≤ 1,19) der Gasgruppe L zugerechnet wird. Die Zusammensetzung der Bezugskraftstoffe trägt der extremen Veränderlichkeit von S_λ Rechnung.

Der Stamm-Motor muss mit den in Anhang IX spezifizierten Bezugskraftstoffen G_R (Kraftstoff 1) und G₂₅ (Kraftstoff 2) die Anforderungen dieser Verordnung erfüllen, ohne dass zwischen den beiden Prüfungen eine manuelle Neueinstellung des Kraftstoffzufuhrsystems des Motors erforderlich ist (Selbstanpassung vorgeschrieben). Nach dem Kraftstoffwechsel ist ein Anpassungslauf über einen WHTC-Zyklus mit Warmstart ohne Messung zulässig. Nach dem Anpassungslauf muss der Motor gemäß Anhang 4 Absatz 7.6.1 der UNECE-Regelung Nr. 49 abgekühlt werden.

Bei Flüssigerdgas/Flüssigbiomethan (LNG) muss der Stamm-Motor mit den in Anhang IX spezifizierten Bezugskraftstoffen G_R (Kraftstoff 1) und G₂₀ (Kraftstoff 2) die Anforderungen dieser Verordnung erfüllen, ohne dass zwischen den beiden Prüfungen eine manuelle Neueinstellung des Kraftstoffzufuhrsystems des Motors erforderlich ist (Selbstanpassung vorgeschrieben). Nach dem Kraftstoffwechsel ist ein Anpassungslauf über einen WHTC-Zyklus mit Warmstart ohne Messung zulässig. Nach dem Anpassungslauf muss der Motor gemäß Anhang 4 Absatz 7.6.1 der UNECE-Regelung Nr. 49 abgekühlt werden.

1.1.3.1 Auf Antrag des Herstellers kann der Motor mit einem dritten Kraftstoff (Kraftstoff 3) geprüft werden, wenn derl-Verschiebungsfaktor (Sl) zwischen 0,89 (d. h. im unteren Bereich von G_R) und 1,19 (d. h. im oberen Bereich von G₂₅) liegt, z.B. wenn Kraftstoff 3 ein handelsüblicher Kraftstoff ist. Die Ergebnisse dieser Prüfung können als Grundlage für die Bewertung der Übereinstimmung der Produktion herangezogen werden.

1.1.4 Im Fall eines mit CNG betriebenen Motors, der sich an die Gasgruppe H einerseits und an die Gasgruppe L andererseits selbst anpassen kann und bei dem die Umschaltung zwischen der Gasgruppe H und der Gasgruppe L mittels eines Schalters erfolgt, ist der Stammmotor mit dem jeweiligen in Anhang IX für jede Gasgruppe spezifizierten Bezugskraftstoff bei jeder Schalterstellung zu prüfen. Die Kraftstoffe sind GR (Kraftstoff 1) und G23 (Kraftstoff 3) für die Gasgruppe H und G₂₅ (Kraftstoff 2) und G23 (Kraftstoff 3) für die Gasgruppe L. Der Stammmotor muss die Anforderungen dieser Regelung in beiden Schalterstellungen erfüllen, ohne dass zwischen den beiden Prüfungen bei der jeweiligen Schalterstellung eine Neueinstellung der Kraftstoffzufuhr erfolgt. Nach dem Kraftstoffwechsel ist ein Anpassungslauf über einen WHTC-Zyklus mit Warmstart ohne Messung zulässig. Nach dem Anpassungslauf muss der Motor gemäß Anhang 4 Absatz 7.6.1 der UNECE-Regelung Nr. 49 abgekühlt werden.

1.1.4.1 Auf Antrag des Herstellers kann der Motor statt mit G₂₃ (Kraftstoff 3) mit einem dritten Kraftstoff geprüft werden, wenn der λ-Verschiebungsfaktor (Sλ) zwischen 0,89 (d. h. dem unteren Bereich von G_R) und 1,19 (d. h. dem oberen Bereich von G₂₅) liegt, z.B. wenn Kraftstoff 3 ein handelsüblicher Kraftstoff ist. Die Ergebnisse dieser Prüfung können als Grundlage für die Bewertung der Übereinstimmung der Produktion herangezogen werden.

1.1.5 Bei Erdgas-/Biomethanmotoren ist das Verhältnis der Emissionsmessergebnisse ,r" für jeden Schadstoff wie folgt zu ermitteln:

r = Emissionsergebnis Bezugskraftstoff 2 / Emissionsergebnis Bezugskraftstoff 1

oder

r_a = Emissionsergebnis Bezugskraftstoff 2 / Emissionsergebnis Bezugskraftstoff 3

und

r_b = Emissionsergebnis Bezugskraftstoff 1 / Emissionsergebnis Bezugskraftstoff 3

1.1.6. Bei Flüssiggasbetrieb muss der Hersteller nachweisen, dass die Stammmotoren in der Lage sind, sich an jede am Markt möglicherweise angebotene Kraftstoffzusammensetzung anzupassen.

Bei Flüssiggas gibt es Unterschiede bei der Zusammensetzung von C₃/C₄. Diese Unterschiede werden bei den Bezugskraftstoffen deutlich. Der Stammmotor muss die Emissionsanforderungen hinsichtlich der Bezugskraftstoffe a und B gemäß der Beschreibung im Anhang IX erfüllen, ohne dass zwischen den beiden Prüfungen eine Neueinstellung der Kraftstoffzufuhr erfolgt. Nach dem Kraftstoffwechsel ist ein Anpassungslauf über einen WHTC-Zyklus mit Warmstart ohne Messung zulässig. Nach dem Anpassungslauf muss der Motor gemäß Anhang 4 Absatz 7.6.1 der UNECE-Regelung Nr. 49 abgekühlt werden.

1.1.6.1. Das Verhältnis der Emissionsmessergebnisse "r" für jeden Schadstoff ist wie folgt zu ermitteln:

r = Emissionsmessergebnis für Bezugskraftstoff B / Emissionsmessergebnis für Bezugskraftstoff A

1.2. Anforderungen an die Typgenehmigung mit Gasgruppeneinschränkung im Fall von Motoren, die mit Erdgas/Biomethan oder Flüssiggas betrieben werden, einschließlich Zweistoffmotoren

Eine Typgenehmigung mit Gasgruppeneinschränkung wird erteilt, wenn die in den Abschnitten 1.2.1 bis 1.2.2.2 angegebenen Anforderungen erfüllt sind.

1.2.1. Typgenehmigung hinsichtlich der Abgasemissionen eines Motors, der mit CNG betrieben wird und für den Betrieb entweder mit der Gasgruppe H oder mit der Gasgruppe L ausgelegt ist

Der Stammmotor ist mit dem entsprechenden Bezugskraftstoff gemäß Anhang IX für die jeweilige Gasgruppe zu prüfen. Die Kraftstoffe sind G_R (Kraftstoff 1) und G₂₃ (Kraftstoff 3) für die Gasgruppe H sowie G₂₅ (Kraftstoff 2) und G23 (Kraftstoff 3) für die Gasgruppe L. Der Stammmotor muss die Anforderungen dieser Verordnung erfüllen, ohne dass zwischen den beiden Prüfungen eine Neueinstellung der Kraftstoffzufuhr erfolgt. Nach dem Kraftstoffwechsel ist ein Anpassungslauf über einen WHTC-Zyklus mit Warmstart ohne Messung zulässig. Nach dem Anpassungslauf muss der Motor gemäß Anhang 4 Absatz 7.6.1 der UNECE-Regelung Nr. 49 abgekühlt werden.

1.2.1.1 Auf Antrag des Herstellers kann der Motor statt mit G₂₃ (Kraftstoff 3) mit einem dritten Kraftstoff geprüft werden, wenn derl-Verschiebungsfaktor (Sl) zwischen 0,89 (d. h. dem unteren Bereich von G_R) und 1,19 (d. h. dem oberen Bereich von G₂₅) liegt, z.B. wenn Kraftstoff 3 ein handelsüblicher Kraftstoff ist. Die Ergebnisse dieser Prüfung können als Grundlage für die Bewertung der Übereinstimmung der Produktion herangezogen werden.

1.2.1.2. Das Verhältnis der Emissionsmessergebnisse "r" für jeden Schadstoff ist wie folgt zu ermitteln:

r = Emissionsmessergebnis für Bezugskraftstoff 2 / Emissionsmessergebnis für Bezugskraftstoff 1

oder

r_a = Emissionsmessergebnis für Bezugskraftstoff 2 / Emissionsmessergebnis für Bezugskraftstoff 3

und

r_b = Emissionsmessergebnis für Bezugskraftstoff 1 / Emissionsmessergebnis für Bezugskraftstoff 3

1.2.1.3 Bei Auslieferung an den Kunden muss der Motor mit einem Schild gemäß Abschnitt 3.3 versehen sein, auf dem angegeben ist, für welche Gasgruppe der Motor zugelassen ist.

1.2.2. Typgenehmigung hinsichtlich der Abgasemissionen eines Motors, der mit Erdgas/Biomethan oder Flüssiggas betrieben wird und für den Betrieb mit Kraftstoff einer bestimmten Zusammensetzung ausgelegt ist

Der Stammmotor muss bei Betrieb mit CNG die Emissionsanforderungen für die Bezugskraftstoffe G_R und G₂₅, bei Betrieb mit LNG die Emissionsanforderungen für die Bezugskraftstoffe G_R und G₂₀ und bei Betrieb mit LPG die Emissionsanforderungen für die Bezugskraftstoffe a und B gemäß Anhang IX erfüllen. Zwischen den Prüfungen ist eine Feinabstimmung des Kraftstoffsystems zulässig. Diese Feinabstimmung besteht in einer Nachkalibrierung der Datenbasis des Kraftstoffsystems, ohne dass es zu einer Änderung der grundlegenden Steuerstrategie oder der grundlegenden Struktur der Datenbasis kommt. Der Austausch von Teilen, die in direktem Bezug zur Höhe des Kraftstoffdurchsatzes stehen (z.B. Einspritzdüsen) ist zulässig.

1.2.2.1 Bei CNG kann auf Antrag des Herstellers der Motor mit den Bezugskraftstoffen G_R und G₂₃ oder G₂₅ und G₂₃ geprüft werden. In diesem Fall gilt die Typgenehmigung nur für die Gasgruppe H bzw. L.

1.2.2.2 Bei Auslieferung an den Kunden muss der Motor mit einem Schild gemäß Abschnitt 3.3 versehen sein, auf dem angegeben ist, für welche Kraftstoffzusammensetzung der Motor kalibriert wurde.

1.3. Anforderungen für eine kraftstoffspezifische Typgenehmigung

1.3.1. Für LNG-betriebene Motoren, einschließlich Zweistoffmotoren, kann eine kraftstoffspezifische Typgenehmigung erteilt werden, wobei ein Genehmigungszeichen angebracht wird, das gemäß Nummer 3.1 dieses Anhangs die Bezeichnung ,LNG₂₀ ' trägt.

1.3.2. Der Hersteller kann nur dann einen Antrag auf Erteilung einer kraftstoffspezifischen Typgenehmigung stellen, wenn der Motor für eine spezielle LNG-Gaszusammensetzung kalibriert ist, woraus ein λ-Verschiebungsfaktor resultiert, der um höchstens 3 % von dem λ-Verschiebungsfaktor des in Anhang IX genannten G₂₀-Kraftstoffs abweicht, und dessen Ethan-Gehalt 1,5 % nicht übersteigt.

1.3.3. Bei einer Zweistoff-Motorenfamilie, deren Motoren für eine spezielle LNG-Gaszusammensetzung kalibriert sind, woraus ein λ-Verschiebungsfaktor resultiert, der um höchstens 3 % von dem λ-Verschiebungsfaktor des in Anhang IX genannten G₂₀-Kraftstoffs abweicht, und dessen Ethan-Gehalt 1,5 % nicht übersteigt, ist der Stammmotor gemäß den Bestimmungen von Anhang IX nur mit dem G₂₀-Bezugsgaskraftstoff zu prüfen.

2. Typgenehmigung hinsichtlich der Abgasemissionen von Motoren einer Motorenfamilie

2.1 Mit Ausnahme des in Abschnitt 2.2 genannten Falls wird die Typgenehmigung eines Stammmotors ohne erneute Prüfung für jede Kraftstoffzusammensetzung innerhalb derselben Gasgruppe, für die die Genehmigung des Stammmotors gilt (im Fall von Motoren nach Abschnitt 1.2.2), oder für dieselben Kraftstoffe, für die die Typgenehmigung des Stammmotors gilt (im Fall von Motoren nach Abschnitt 1.1 oder 1.2), auf alle Motoren einer Motorenfamilie erweitert.

2.2 Stellt der Technische Dienst fest, dass der eingereichte Antrag hinsichtlich des ausgewählten Stammmotors für die in Anlage 4 Teil 3 beschriebene Motorenfamilie nicht vollständig repräsentativ ist, so kann er einen anderen und gegebenenfalls einen zusätzlichen Bezugsprüfmotor auswählen und prüfen.

3. Kennzeichnung der Motoren

3.1 Im Fall eines Motors, der als selbstständige technische Einheit typgenehmigt wurde, oder eines Fahrzeugtyps, der hinsichtlich der Emissionen typgenehmigt wurde, muss der Motor folgende Angaben tragen:

1. Handelsmarke oder Handelsname des Herstellers des Motors;
2. Handelsbezeichnung des Herstellers für den Motor;

3.2. Jeder nach dieser Verordnung als selbstständige technische Einheit typgenehmigte Motor muss ein EG-Typgenehmigungszeichen tragen. Dieses Zeichen besteht aus:

3.2.1. einem Rechteck, das den Kleinbuchstaben "e" umgibt, gefolgt von der Kennziffer des Mitgliedstaats, der die EG-Typgenehmigung als selbstständige technische Einheit erteilt hat:

1 für Deutschland

2 für Frankreich

3 für Italien

4 für die Niederlande

5 für Schweden

6 für Belgien

7 für Ungarn

8 für die Tschechische Republik

9 für Spanien

11 für das Vereinigte Königreich

12 für Österreich

13 für Luxemburg

17 für Finnland

18 für Dänemark

19 für Rumänien

20 für Polen

21 für Portugal

23 für Griechenland

24 für Irland

25 für Kroatien

26 für Slowenien

27 für die Slowakei

29 für Estland

32 für Lettland

34 für Bulgarien

36 für Litauen

49 für Zypern

50 für Malta

3.2.1.1.¹⁶ Bei einem Erdgas-/Biomethan-Motor ist hinter dem EG-Typgenehmigungszeichen eines der folgenden Kennzeichen anzubringen:

1. H für den Fall, dass der Motor für die Gasgruppe H genehmigt und kalibriert ist
2. L für den Fall, dass der Motor für die Gasgruppe L genehmigt und kalibriert ist
3. HL für den Fall, dass der Motor sowohl für die Gasgruppe H als auch für die Gasgruppe L genehmigt und kalibriert ist
4. H_t für den Fall, dass der Motor für eine spezielle Gaszusammensetzung der Gasgruppe H genehmigt und kalibriert ist und durch eine Feinabstimmung des Motor-Kraftstoffsystems auf ein anderes spezielles Gas der Gasgruppe H eingestellt werden kann
5. L_t für den Fall, dass der Motor für eine spezielle Gaszusammensetzung der Gasgruppe L genehmigt und kalibriert ist und durch eine Feinabstimmung des Motor-Kraftstoffsystems auf ein anderes bestimmtes Gas der Gasgruppe L eingestellt werden kann
6. HL_t für den Fall, dass der Motor für eine spezielle Gaszusammensetzung entweder der Gasgruppe H oder der Gasgruppe L genehmigt und kalibriert ist und durch eine Feinabstimmung des Motor-Kraftstoffsystems auf ein anderes bestimmtes Gas entweder der Gasgruppe H oder der Gasgruppe L eingestellt werden kann
7. CNG_fr in allen anderen Fällen, in denen der Motor mit CNG/Biomethan betrieben wird und für den Betrieb mit einer Gasgruppeneinschränkung ausgelegt ist
8. LNG_fr in den Fällen, in denen der Motor mit LNG betrieben wird und für den Betrieb mit einer Gasgruppeneinschränkung ausgelegt ist
9. LPG_fr in den Fällen, in denen der Motor mit LPG betrieben wird und für den Betrieb mit einer Gasgruppeneinschränkung ausgelegt ist
10. LNG₂₀ für den Fall, dass der Motor für eine besondere LNG-Zusammensetzung genehmigt und kalibriert ist, woraus ein λ-Verschiebungsfaktor resultiert, der um höchstens 3 % von dem λ-Verschiebungsfaktor des in Anhang IX genannten G₂₀-Kraftstoffs abweicht, und dessen Ethan-Gehalt 1,5 % nicht übersteigt
11. LNG für den Fall, dass der Motor für irgendeine andere LNG-Zusammensetzung genehmigt und kalibriert ist.

3.2.1.2.¹⁶ Bei Zweistoff-Motoren muss in der Genehmigungsnummer hinter der Kennzahl des Landes eine Ziffernreihe folgen, durch die der Zweistoff-Motortyp und die Gasgruppe kenntlich gemacht werden, für die die Genehmigung erteilt wurde. Diese Ziffernreihe besteht aus zwei Ziffern, mit denen der Zweistofftyp im Sinne von Artikel 2 kenntlich gemacht wird, gefolgt von dem oder den in Abschnitt 3.2.1.1 genannten Zeichen, entsprechend der Erdgas-/Biomethanzusammensetzung, mit der der Motor arbeitet. Die beiden Ziffern, mit denen die Zweistoff-Motorentypen gemäß Artikel 2 kenntlich gemacht werden, sind folgende:

1. 1a für Zweistoff-Motoren des Typs 1A,
2. 1B für Zweistoff-Motoren des Typs 1B,
3. 2a für Zweistoff-Motoren des Typs 2A,
4. 2B für Zweistoff-Motoren des Typs 2B,
5. 3B für Zweistoff-Motoren des Typs 3B.

3.2.1.3.¹⁶ Bei mit Diesel betriebenen Selbstzündungsmotoren muss im Genehmigungszeichen hinter der Kennzahl des Landes der Buchstabe "D" folgen.

3.2.1.4.¹⁶ Bei mit Ethanol (ED95) betriebenen Selbstzündungsmotoren müssen im Genehmigungszeichen nach der Kennzahl des Landes die Buchstaben "ED" folgen.

3.2.1.5.¹⁶ Bei mit Ethanol (E85) betriebenen Fremdzündungsmotoren muss im Genehmigungszeichen hinter der Kennzahl des Landes "E85" folgen.

3.2.1.6.¹⁶ Bei mit Benzin betriebenen Fremdzündungsmotoren muss im Genehmigungszeichen nach der Kennzahl des Landes der Buchstabe "P" folgen.

3.2.2 Das EG-Typgenehmigungszeichen muss in der Nähe des Rechtecks die 'Basis-Typgenehmigungsnummer' angeben, die die Abschnitt 4 der im Anhang VII der Richtlinie 2007/46/EG angeführten Typgenehmigungsnummer entspricht; davor muss der Buchstabe stehen, der die Emissionsstufe angibt, für die die EG-Typgenehmigung erteilt wurde.

3.2.3 Das EG-Typgenehmigungszeichen ist auf dem Motor dauerhaft und deutlich lesbar anzubringen. Es muss sichtbar sein, wenn der Motor in das Fahrzeug eingebaut ist, und ist an einem Motorteil anzubringen, das für den normalen Betrieb notwendig ist und in der Regel während seiner Lebensdauer nicht ersetzt werden muss.

Zusätzlich zur Kennzeichnung am Motor darf das EG-Typgenehmigungszeichen auch über das Armaturenbrett abrufbar gemacht werden. In einem solchen Fall muss es zu Kontrollzwecken leicht zugänglich sein, und im Fahrzeughandbuch muss beschrieben sein, wie der Zugang erfolgt.

3.2.4 Anlage 8 enthält ein Beispiel eines EG-Typgenehmigungszeichens.

3.3. Schilder für mit Erdgas/Biomethan oder LPG betriebene Motoren

Für mit Erdgas/Biomethan oder LPG betriebene Motoren mit einer Typgenehmigung mit Gasgruppeneinschränkung sind nachstehende Schilder mit den in Abschnitt 3.3.1 genannten Informationen zu verwenden.

3.3.1. Das Schild muss die folgenden Informationen enthalten:

Im Fall von Abschnitt 1.2.1.3 muss auf dem Schild angegeben sein "VERWENDUNG NUR MIT ERDGAS DER GASGRUPPE H". Gegebenenfalls ist "H" durch "L" zu ersetzen.

Im Fall von Abschnitt 1.2.2.2 muss auf dem Schild angegeben sein "VERWENDUNG NUR MIT ERDGAS DER SPEZIFIKATION ..." oder gegebenenfalls "VERWENDUNG NUR MIT FLÜSSIGGAS DER SPEZIFIKATION ...". Es sind sämtliche Angaben aus den entsprechenden Tabellen in Anhang IX sowie die einzelnen, durch den Motorenhersteller spezifizierten Bestandteile und Grenzwerte aufzuführen.

Die Buchstaben und Zahlen müssen eine Mindesthöhe von 4 mm aufweisen.

Ist eine solche Kennzeichnung wegen Platzmangels nicht möglich, kann ein vereinfachter Code verwendet werden. In diesem Fall müssen Erläuterungen mit allen oben genannten Angaben sowohl für Personen, die den Kraftstofftank füllen oder Wartungs- und Reparaturarbeiten am Motor und seinen Hilfseinrichtungen ausführen, als auch für die zuständigen Behörden leicht zugänglich sein. Die Stelle, an der diese Erläuterungen untergebracht werden, und der Inhalt dieser Erläuterungen werden einvernehmlich zwischen dem Hersteller und der Genehmigungsbehörde festgelegt.

3.3.2. Eigenschaften

Die Schilder müssen eine Haltbarkeit entsprechend der Nutzlebensdauer des Motors haben. Sie müssen deutlich lesbar sein und die Buchstaben und Zahlen darauf müssen unauslöschbar sein. Darüber hinaus ist die Befestigung der Schilder für die Nutzlebensdauer des Motors auszulegen, und es darf nicht m6glich sein, die Schilder ohne Zerst6rung oder Unkenntlichmachung zu entfernen.

3.3.3. Anbringung

Die Schilder müssen an einem Motorteil befestigt sein, das für den normalen Betrieb des Motors notwendig ist und in der Regel während der Nutzlebensdauer des Motors keiner Auswechslung bedarf. Zudem müssen sie so angebracht sein, dass sie nach Anbringung aller für den Motorbetrieb erforderlichen Hilfseinrichtungen des Motors gut sichtbar sind.

3.4 Im Fall eines Antrags auf EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motor hinsichtlich der Emissionen oder auf EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen ist das Schild nach Abschnitt 3.3 ebenfalls in der Nähe der Kraftstoffeinfüllöffnung anzubringen.

4. Einbau des Motoren in das Fahrzeug

4.1 Der Einbau des Motors in das Fahrzeug muss so ausgeführt werden, dass die Typgenehmigungsanforderungen erfüllt werden. Die folgenden Merkmale hinsichtlich der Typgenehmigung des Motors sind zu berücksichtigen:

4.1.1. der Ansaugunterdruck darf den in Anlage 4 Teil 1 für die Typgenehmigung des Motors angegebenen Wert nicht überschreiten;

4.1.2. der Abgasgegendruck darf den in Anlage 4 Teil 1 für die Typgenehmigung des Motors angegebenen Wert nicht überschreiten;

4.1.3. die Leistungsaufnahme durch die für den Betrieb des Motors notwendigen Hilfseinrichtungen darf den in Anlage 4 Teil 1 für die Typgenehmigung des Motors erklärten Wert nicht überschreiten;

4.1.4 die Merkmale des Abgasnachbehandlungssystems müssen den in Anlage 4 Teil 1 für die Typgenehmigung des Motors erklärten Merkmalen entsprechen.

4.2. Einbau eines typgenehmigten Motors in ein Fahrzeug¹⁶

Der Einbau eines Motors, der als selbstständige technische Einheit typgenehmigt wurde, in ein Fahrzeug muss zusätzlich den folgenden Anforderungen entsprechen:

1. hinsichtlich der Übereinstimmung des OBD-Systems muss der Einbau gemäß Anhang 9B Anlage 1 der UN/ECE-Regelung Nr. 49 den in Anlage 4 Teil 1 genannten Einbauvorschriften des Herstellers entsprechen;
2. hinsichtlich der Übereinstimmung des Systems, das sicherstellt, dass die Einrichtungen zur Begrenzung der NO_x-Emissionen ordnungsgemäß arbeiten, muss der Einbau gemäß Anhang 11 Anlage 4 der UNECE-Regelung Nr. 49 den in Teil 1 des Anhangs 1 der genannten Regelung enthaltenen Einbauvorschriften des Herstellers entsprechen.
3. der Einbau eines als selbständige technische Einheit typgenehmigten Zweistoffmotors in ein Fahrzeug muss außerdem den besonderen Einbauvorschriften gemäß Anhang 15 Absatz 6 der UNECE-Regelung Nr. 49 sowie den Einbauvorschriften des Herstellers gemäß Anhang XVIII Abschnitt 7 dieser Verordnung entsprechen.

4.3. Kraftstoffeinfüllstutzen für mit Benzin oder E85 betriebene Motoren

4.3.1 Der Einfüllstutzen des Benzin- oder E85-Kraftstofftanks muss so ausgelegt sein, dass er nicht mit einem Zapfventil befüllt werden kann, das einen äußeren Durchmesser von 23,6 mm oder mehr hat.

4.3.2. Abschnitt 4.3.1 gilt nicht für ein Fahrzeug, das die beiden folgenden Voraussetzungen erfüllt:

1. Das Fahrzeug ist so konstruiert und gebaut, dass keine Einrichtung zur Begrenzung der Emission gasf6rmiger Schadstoffe durch verbleites Benzin beeinträchtigt wird;
2. an dem Fahrzeug befindet sich an einer Stelle, die für eine Person, die den Kraftstofftank füllt, gut sichtbar ist, das Symbol für unverbleites Benzin nach ISO 2575:2004, das deutlich lesbar und dauerhaft sein muss. Zusätzliche Kennzeichnungen sind zulässig.

4.3.3. Es muss sichergestellt sein, dass es wegen eines fehlenden Einfüllverschlusses nicht zu einer übermäßigen Kraftstoffverdunstung und einem Kraftstoffüberlauf kommen kann. Dies kann wie folgt erreicht werden:

1. durch einen Einfüllverschluss, der sich automatisch öffnet und schließt und nicht abgenommen werden kann;
2. durch Konstruktionsmerkmale, durch die eine übermäßige Kraftstoffverdunstung bei fehlendem Einfüllverschluss verhindert wird;
3. oder, im Fall von Fahrzeugen der Klassen M₁ oder N₁, durch jede andere Maßnahme, die dieselbe Wirkung hat. So kann beispielsweise ein Einfüllverschluss mit Bügel oder Kette oder ein Verschluss verwendet werden, der mit dem Zündschlüssel des Fahrzeugs abgeschlossen wird. In diesem Fall darf der Schlüssel aus dem Einfüllverschluss nur in abgeschlossener Stellung abgezogen werden können.

5. Anforderungen und Prüfungen für die Prüfung in Betrieb befindlicher Fahrzeuge

5.1. Einleitung

Dieser Abschnitt enthalt die Spezifikationen und Prüfungen für die ECU-Daten bei der Typgenehmigung zum Zweck der Prüfung in Betrieb befindlicher Fahrzeuge.

5.2. Allgemeine Anforderungen

5.2.1 Für die Prüfung in Betrieb befindlicher Fahrzeuge sind die berechnete Last (Motordrehmoment in Prozent des Höchstdrehmoments und bei der jeweiligen Drehzahl verfügbares Höchstdrehmoment), die Motordrehzahl, die Motorkühlmitteltemperatur, der momentane Kraftstoffverbrauch und der Höchstdrehmoment des Bezugsmotors in Abhängigkeit von der Motordrehzahl durch das ECU in Echtzeit und mit einer Frequenz von mindestens 1 Hz als obligatorische Streaming-Daten zur Verfügung zu stellen.

5.2.2 Das Ausgangsdrehmoment kann von dem ECU unter Verwendung eingebauter Algorithmen geschatzt werden, um das erzeugte innere Drehmoment und das Reibungsdrehmoment zu berechnen.

5.2.3 Das Motordrehmoment in Nm, das aus den oben stehenden Streaming-Daten resultiert, soll einen direkten Vergleich mit den bei der Ermittlung der Motorleistung nach Anhang XIV gemessenen Werten ermöglichen. Insbesondere sind jegliche eventuelle Korrekturen hinsichtlich der Hilfseinrichtungen in die oben stehenden Streaming-Daten aufzunehmen.

5.2.4 Die nach Abschnitt 5.2.1 erforderlichen Daten sind gemäß den in Anhang X aufgeführten Anforderungen und den in Anhang 9B Anlage 6 der UN/ECE-Regelung Nr. 49 genannten Normen zugänglich zu machen.

5.2.5. Die durchschnittliche Last in Nm unter jeder Betriebsbedingung, die aus den nach Abschnitt 5.2.1 erforderlichen Daten berechnet wurde, darf sich von der im Durchschnitt gemessenen Last unter der Betriebsbedingung nicht unterscheiden, und zwar nicht um mehr als

1. 7 Prozent bei der Ermittlung der Motorleistung gemäß Anhang XIV;
2. 10 Prozent bei der Durchführung der weltweit harmonisierten stationären Prüfung (WHSC-Prüfung) gemäß Anhang III, außer für Modus 1 und Modus 13 (Leerlaufphasen).

Die UN/ECE-Regelung Nr. 85 ² lasst eine Abweichung der tatsachlichen Höchstlast des Motors von der Bezugshöchstlast um 5 Prozent zu, um der Variabilität des Herstellungsprozesses zu begegnen. Diese Toleranz wird in den oben genannten Werten berücksichtigt.

5.2.6 Externer Zugang zu den nach Abschnitt 5.2.1 erforderlichen Daten darf nicht die Emissionen oder die Leistung eines Fahrzeugs beeinflussen.

5.2.7 Ist die Differenz zwischen einerseits dem gemessenen und mit einem angegebenen handelsüblichen Kraftstoff erreichten Drehmomentwert und andererseits dem Drehmoment, das mit den in Abschnitt 5.2.1 geforderten Informationen berechnet wurde, größer als jeder der in Abschnitt 5.2.5 genannten Werte, so ist für jeden zusätzlichen vom Hersteller gemäß Abschnitt 1.1.2 zugelassenen handelsüblichen Kraftstoff ein Leistungskorrekturfaktor für die Motorenfamilie zu bestimmen. Der Korrekturfaktor ist als das Verhältnis zwischen dem durchschnittlichen gemessenen maximalen Drehmoment [Nm] bei Betrieb mit dem Bezugskraftstoff gemäß Anhang IX und dem durchschnittlichen gemessenen maximalen Drehmoment [Nm] bei Betrieb mit dem angegebenen handelsüblichen Kraftstoff zu berechnen.

5.3. Prüfung der Verfügbarkeit und der Übereinstimmung der für die Prüfung in Betrieb befindlicher Fahrzeuge erforderlichen ECU-Daten

5.3.1 Die Verfügbarkeit der nach Abschnitt 5.2.1 erforderlichen Streaming-Daten gemäß den in Abschnitt 5.2.2 angegebenen Anforderungen ist unter Verwendung eines externen OBD-Lesegeräts, wie in Anhang X beschrieben, nachzuweisen.

5.3.2 K6nnen diese Daten nicht mittels eines Lesegeräts, das einwandfrei funktioniert, ordnungsgemäß abgerufen werden, gilt der Motor als nicht übereinstimmend.

5.3.3 Die Einhaltung der Anforderung nach Abschnitt 5.2.5 ist für den Stammmotor einer Motorenfamilie bei der Ermittlung der Motorleistung gemäß Anhang XIV und bei der Durchführung der WHSC-Prüfung gemäß Anhang III sowie bei den Off-Cycle-Laborprüfungen bei der Typgenehmigung gemäß Anhang VI Abschnitt 6 nachzuweisen.

5.3.3.1. Die Einhaltung der Anforderung nach Abschnitt 5.2.5 ist für jedes Mitglied der Motorenfamilie bei der Ermittlung der Motorleistung gemäß Anhang XIV nachzuweisen. Zu diesem Zweck sind zusätzliche Messungen bei unterschiedlichen Teillast- und Drehzahl-Betriebspunkten (z.B. in den Betriebsarten des WHSC und bei einigen zusätzlichen, auf Zufallsbasis bestimmten Prüfpunkten) durchzuführen.

5.3.3.2. Gegebenenfalls ist der Leistungskorrekturfaktor für die Motorenfamilie nach Abschnitt 5.2.7 anhand des Stammmotors der Motorenfamilie zu bestimmen.

5.3.4 Entspricht der zu prüfende Motor nicht den Anforderungen in Anhang XIV in Bezug auf Hilfseinrichtungen, so ist das gemessene Drehmoment gemäß der Korrekturmethode in Anhang 4 der UNECE- Regelung Nr. 49 zu korrigieren.

Entspricht der zu prüfende Motor nicht den Anforderungen in Anhang XIV in Bezug auf Hilfseinrichtungen, so ist das gemessene Drehmoment gemäß der Korrekturmethode in Anhang 4B der UN/ECE-Regelung Nr. 49 zu korrigieren.

5.3.5 Die Übereinstimmung des ECU-Drehmomentsignals gilt als nachgewiesen, wenn das Drehmomentsignal innerhalb der in Abschnitt 5.2.5 angegebenen Toleranzgrenzen bleibt.

6. Motorenfamilie

6.1. Parameter für die Festlegung der Motorenfamilie

Die Motorenfamilie ist vom Hersteller nach Anhang 4 Absatz 5.2 der UNECE-Regelung Nr. 49 sowie, bei Zweistoffmotoren und -fahrzeugen, nach Anhang 15 Absatz 3.1 der UNECE-Regelung Nr. 49 festzulegen.

6.2. Wahl des Stammmotors

Der Stammmotor der Familie ist nach Anhang 4 Absatz 5.2.4 der UNECE-Regelung Nr. 49 sowie, bei Zweistoffmotoren und -fahrzeugen, nach Anhang 15 Absatz 3.1.2 der UNECE-Regelung Nr. 49 festzulegen.

6.3. Kenndaten für die Festlegung einer Motorenfamilie hinsichtlich des OBD-Systems

Eine Motorenfamilie hinsichtlich des OBD-Systems ist anhand grundlegender Konstruktionsmerkmale zu definieren, in denen die zu einer solchen Familie gehörenden Motorsysteme gemäß Anhang 9B Abschnitt 6.1 der UN/ECE-Regelung Nr. 49 übereinstimmen müssen.

6.4. Erweiterung zwecks Einbeziehung eines neuen Motorsystems in eine Motorenfamilie

6.4.1. Auf Antrag des Herstellers und mit Zustimmung der Genehmigungsbehörde kann ein neues Motorsystem in eine bereits genehmigte Motorenfamilie aufgenommen werden, wenn die Kriterien von Nummer 6.1 erfüllt sind.

6.4.2 Entsprechen die Konstruktionsmerkmale des Stammmotorsystems gemäß Anhang 15 Nummer 6.2 oder, bei einem Zweistoff-Motor, gemäß Anhang 15 Absatz 3.1.2 der UNECE-Regelung Nr. 49 auch für das neue Motorsystem, so kann das Stammmotorsystem beibehalten werden, und der Hersteller ändert den in Anhang 1 enthaltenen Beschreibungsbogen entsprechend.

6.4.3. Entspricht das neue Motorsystem zwar hinsichtlich der Konstruktionsmerkmale nicht dem Stammmotorsystem gemäß Nummer 6.4.2, doch ist es repräsentativ für die gesamte Familie, so wird das neue Motorsystem zum neuen Stammmotor. In diesem Fall ist nachzuweisen, dass die neuen Konstruktionsmerkmale den Vorschriften dieser Verordnung entsprechen und der in Anhang I enthaltene Beschreibungsbogen ist zu ändern.

7. Übereinstimmung der Produktion

7.1. Allgemeine Anforderungen

Es sind Maßnahmen zur Gewahrleistung der Übereinstimmung der Produktion nach Artikel 12 der Richtlinie 2007/46/EG zu treffen. Die Übereinstimmung der Produktion ist anhand der Daten zu prüfen, die in den Typgenehmigungsbögen gemäß Anlage 4 dieses Anhangs aufgeführt sind. Bei der Überprüfung der Übereinstimmung der Produktion nach Anlage 1, 2 oder 3 sind die gemessenen Emissionen gasförmiger Schadstoffe und luftverunreinigender Partikel von zu prüfenden Motoren um den Verschlechterungsfaktor zu korrigieren, der für den jeweiligen Motor im Beiblatt des EG-Typgenehmigungsbogens, der gemäß dieser Verordnung ausgestellt wurde, angegeben ist.

Wird das Prüfverfahren des Herstellers von den Genehmigungsbehörden nicht akzeptiert, so ist nach Anhang X der Richtlinie 2007/46/EG zu verfahren.

Alle zu prüfenden Motoren werden willkürlich aus der Serienproduktion entnommen.

7.2. Schadstoffemissionen

7.2.1 Sind Schadstoffemissionen an einem Motortyp zu messen, dessen Typgenehmigung eine oder mehrere Erweiterungen erfahren hat, so werden die Prüfungen an den Motoren durchgeführt, die in den Beschreibungsunterlagen der betreffenden Erweiterung beschrieben sind.

7.2.2. Übereinstimmung des Motors bei der Schadstoffprüfung

Der Hersteller darf an den von der Behörde ausgewählten Motoren keinerlei Einstellung vornehmen.

7.2.2.1 Der Serienproduktion sind drei der in Betracht kommenden Motoren zu entnehmen. Die Motoren werden zur Überprüfung der Übereinstimmung der Produktion einem WHTC-Prüfzyklus und gegebenenfalls einem WHSC-Prüfzyklus unterzogen. Es gelten die Grenzwerte, die in Anhang I der Verordnung (EG) Nr. 595/2009 angegeben sind.

7.2.2.2 Ist die Genehmigungsbehörde mit der vom Hersteller angegebenen Standardabweichung der Produktion gemäß Anhang X der Richtlinie 2007/46/EG einverstanden, so werden die Prüfungen gemäß Anlage 1 dieses Anhangs durchgeführt.

Ist die Genehmigungsbehörde mit der vom Hersteller angegebenen Standardabweichung der Produktion gemäß Anhang X der Richtlinie 2007/46/EG nicht einverstanden, so werden die Prüfungen gemäß Anlage 2 dieses Anhangs durchgeführt.

Auf Antrag des Herstellers können die Prüfungen entsprechend der Anlage 3 dieses Anhangs durchgeführt werden.

7.2.2.3 Die Serienproduktion der in Betracht kommenden Motoren gilt auf der Grundlage von Stichprobenprüfungen der Motoren gemäß Abschnitt 7.2.2.2 als übereinstimmend bzw. nicht übereinstimmend, wenn nach den Prüfkriterien der entsprechenden Anlage eine positive Entscheidung in Bezug auf alle Schadstoffe oder eine negative Entscheidung in Bezug auf einen Schadstoff gefallt wurde.

Wurde eine positive Entscheidung in Bezug auf einen Schadstoff getroffen, so wird diese nicht durch zusätzliche Prüfungen beeinflusst, die zu einer Entscheidung in Bezug auf die übrigen Schadstoffe führen sollen.

Wird keine positive Entscheidung in Bezug auf sämtliche Schadstoffe und keine negative Entscheidung in Bezug auf einen Schadstoff erreicht, so ist die Prüfung an einem anderen Motor durchzuführen (siehe Abbildung 1).

Der Hersteller kann die Prüfung jederzeit unterbrechen, wenn keine Entscheidung erzielt wird. In diesem Fall wird eine negative Entscheidung in das Protokoll aufgenommen.

Abbildung 1 Schema für die Überprüfung der Übereinstimmung der Produktion

7.2.3 Die Prüfungen werden an neu gefertigten Motoren durchgeführt.

7.2.3.1 Auf Antrag des Herstellers können die Prüfungen an Motoren durchgeführt werden, die bis zu 125 Stunden eingefahren wurden. In diesem Fall wird das Einfahrverfahren vom Hersteller durchgeführt; dieser verpflichtet sich, an den Motoren keinerlei Einstellung vorzunehmen.

7.2.3.2 Beantragt der Hersteller das Einfahrverfahren nach Abschnitt 7.2.3.1, so kann sich dieses auf folgende Motoren erstrecken:

1. auf alle zu prüfenden Motoren;
2. auf den ersten zu prüfenden Motor, wobei auf diesen Motor der wie folgt bestimmte Evolutionskoeffizient angewandt wird:
   1. Die Schadstoffemissionen werden sowohl an dem neu gefertigten Motor gemessen als auch am ersten zu prüfenden Motor, bevor er gemäß Abschnitt 7.2.3.1 maximal 125 Stunden eingefahren wird;
   2. der Evolutionskoeffizient der Emissionen zwischen den beiden Prüfungen wird für jeden Schadstoff berechnet:
      Emissionen bei der zweiten Prüfung/Emissionen bei der ersten Prüfung Der Evolutionskoeffizient kann kleiner als eins sein.
      Die übrigen Prüfmotoren sind nicht einzufahren, auf die Emissionswerte der neu gefertigten Motoren ist jedoch der Evolutionskoeffizient anzuwenden.

In diesem Fall sind folgende Werte zu messen:

1. für den ersten Motor die Werte der zweiten Prüfung;
2. für die folgenden Motoren die Werte der neu gefertigten Motoren, multipliziert mit dem Evolutionskoeffizienten.

7.2.3.3 Für mit Diesel, Ethanol (ED95), Benzin, E85, LNG₂₀, LNG und LPG betriebene Motoren, einschließlich Zweistoffmotoren, dürfen alle diese Prüfungen mit den entsprechenden handelsüblichen Kraftstoffen durchgeführt werden. Auf Antrag des Herstellers können jedoch die in Anhang IX vorgegebenen Bezugskraftstoffe verwendet werden. Dies bedeutet, dass, wie in Abschnitt 1 dieses Anhangs beschrieben, Prüfungen mit mindestens zwei Bezugskraftstoffen für jeden LPG- oder LNG-Motor, einschließlich Zweistoffmotoren, durchzuführen sind.

7.2.3.4. Bei CNG-Motoren, einschließlich Zweistoffmotoren, ist für alle diese Prüfungen folgender handelsüblicher Kraftstoff zulässig:

1. bei mit H gekennzeichneten Motoren ein handelsüblicher Kraftstoff der Gasgruppe H (0,89 ≤ S_λ ≤ 1,00);
2. bei mit L gekennzeichneten Motoren ein handelsüblicher Kraftstoff der Gasgruppe L (1,00 ≤ S_λ ≤ 1,19);
3. bei mit HL gekennzeichneten Motoren ein handelsüblicher Kraftstoff im Extrembereich des λ -Verschiebungsfaktors (0,89 ≤ S_λ ≤ 1,19).

Auf Antrag des Herstellers können jedoch die in Anhang IX vorgegebenen Bezugskraftstoffe verwendet werden. Demnach sind die in Abschnitt 1 dieses Anhangs beschriebenen Prüfungen durchzuführen.

7.2.3.5 Bei Meinungsverschiedenheiten aufgrund der Nichteinhaltung der Grenzwerte durch Gasmotoren einschließlich Zweistoffmotoren bei Betrieb mit handelsüblichem Kraftstoff sind die Prüfungen mit jedem Bezugskraftstoff durchzuführen, mit dem der Stammmotor geprüft wurde, und gegebenenfalls mit dem zusätzlichen dritten Kraftstoff, auf den in den Nummern 1.1.4.1 und 1.2.1.1 Bezug genommen wird und der gegebenenfalls zur Prüfung des Stammmotors verwendet wurde. Das Ergebnis ist gegebenenfalls anschließend durch Anwendung der entsprechenden Faktoren 'r', 'r_a' oder 'r_b' gemäß den Nummern 1.1.5., 1.1.6.1 und 1.2.1.2 umzurechnen. Falls r, r_a oder r_b kleiner als 1 sind, ist keine Umrechnung vorzunehmen. Aus den Messergebnissen und gegebenenfalls den berechneten Ergebnissen muss hervorgehen, dass der Motor die Grenzwerte beim Betrieb mit allen entsprechenden Kraftstoffen (z.B. Kraftstoffe 1, 2 und gegebenenfalls 3 bei Erdgasmotoren und Kraftstoffe a und B bei Flüssiggasmotoren) einhält.

7.2.3.6 Überprüfungen der Übereinstimmung der Produktion bei Gasmotoren, die gemäß Abschnitt 1.2.2 dieses Anhangs für den Betrieb mit einem Kraftstoff einer bestimmten Zusammensetzung ausgelegt sind, sind mit dem Kraftstoff durchzuführen, für den der Motor kalibriert wurde.

7.3. On-Board-Diagnosesystem (OBD-System)

7.3.1. Stellt die Genehmigungsbehörde eine unzulässige Abweichung der Produktion fest, kann sie eine Prüfung der Übereinstimmung der Produktion des OBD-Systems beantragen. Bei einer solchen Prüfung ist wie folgt vorzugehen:

Ein Motor wird willkürlich aus der Serienproduktion entnommen und den in Anhang 9B der UNECE- Regelung Nr. 49 beschriebenen Prüfungen unterzogen. Ein Zweistoffmotor muss im Zweistoffbetrieb und, wo zutreffend, im Dieselbetrieb betrieben werden. Die Prüfungen können an einem Motor durchgeführt werden, der bis zu 125 Stunden eingefahren wurde.

7.3.2 Die Produktion gilt als übereinstimmend, wenn dieser Motor die Anforderungen der in Anhang 9B der UNECE-Regelung Nr. 49 beschriebenen Prüfungen sowie, bei Zweistoffmotoren, die zusätzlichen Anforderungen nach Anhang 15 Absatz 7 der UNECE-Regelung Nr. 49 erfüllt.

7.3.3 Erfüllt der der Serie entnommene Motor nicht die Anforderungen von Nummer 7.3.2, wird der Serie eine weitere Zufallsstichprobe von vier Motoren entnommen und den in Nummer 7.3.1 genannten Prüfungen unterzogen.

7.3.4 Die Produktion gilt als übereinstimmend, wenn mindestens drei der vier Motoren der zweiten Stichprobe die Anforderungen der in Anhang 9B der UN/ECE-Regelung Nr. 49 beschriebenen Prüfungen erfüllen.

7.4. Für die Prüfung in Betrieb befindlicher Fahrzeuge erforderliche ECU-Daten

7.4.1 Die Verfügbarkeit der nach Abschnitt 5.2.1 erforderlichen Streaming-Daten gemäß den in Abschnitt 5.2.2 angegebenen Anforderungen ist unter Verwendung eines externen OBD-Lesegeräts, wie in Anhang X beschrieben, nachzuweisen.

7.4.2 Können diese Daten nicht mittels eines Lesegeräts, das gemäß Anhang X einwandfrei funktioniert, ordnungsgemäß abgerufen werden, gilt der Motor als nicht übereinstimmend.

7.4.3 Die Übereinstimmung des ECU-Drehmomentsignals mit den Anforderungen nach den Abschnitten 5.2.2 und 5.2.3 ist bei der Durchführung der WHSC-Prüfung gemäß Anhang III nachzuweisen.

7.4.4 Entsprechen die Prüfgeräte nicht den Anforderungen, die in Anhang XIV in Bezug auf Hilfseinrichtungen angegeben sind, so ist das gemessene Drehmoment gemäß der Korrekturmethode in Anhang 4 der UNECE-Regelung Nr. 49 zu korrigieren.

7.4.5 Die Übereinstimmung des ECU-Drehmomentsignals gilt als zufriedenstellend, wenn das berechnete Drehmoment innerhalb der in Abschnitt 5.2.5 angegebenen Toleranzgrenzen bleibt.

7.4.6 Die Verfügbarkeit und die Übereinstimmungsprüfung der für die Prüfung im Betrieb erforderlichen ECU-Daten müssen vom Hersteller regelmäßig bei jedem hergestellten Motortyp einer jeden hergestellten Motorenfamilie geprüft werden.

7.4.7 Auf Verlangen der Genehmigungsbehörde muss der Hersteller ihr die Ergebnisse seiner Untersuchung zugänglich machen.

7.4.8 Auf Verlangen der Genehmigungsbehörde weist der Hersteller die Verfügbarkeit oder die Übereinstimmung der ECU-Daten in Serienproduktion nach, indem er die entsprechenden Prüfungen, auf die in den Abschnitten 7.4.1 bis 7.4.4 Bezug genommen wird, bei einer Stichprobe von Motoren des gleichen Motortyps durchführt. Die Vorschriften zur Stichprobennahme, welche die Größe der Stichprobe und statistische Kriterien, die für den Ausgang der Prüfung ausschlaggebend sind, beinhalten, müssen denen entsprechen, die in diesem Anhang zur Prüfung der Übereinstimmung der Emissionen angegeben sind.

8. Dokumentation

8.1. Die nach den Artikeln 5, 7 und 9 erforderliche Dokumentation, die der Genehmigungsbehörde ermöglicht, die Emissionsminderungsstrategien sowie die Fahrzeug- und Motorsysteme zu bewerten, die sicherstellen, dass die Einrichtungen zur Begrenzung der NO_x-Emissionen ordnungsgemäß arbeiten, sowie die Dokumentationen, die nach Anhang VI (Off-Cycle-Emissionen), Anhang X (OBD) und Anhang XVIII (Zweistoffmotoren) erforderlich sind, müssen folgende Informationen enthalten:

1. eine vollständige Beschreibung des Aufforderungssystems gemäß Anhang XIII einschließlich der entsprechenden Überwachungsstrategien;
2. die Beschreibung der Maßnahmen gegen unbefugte Eingriffe gemäß Artikel 5 Absatz 4 Buchstabe b und Artikel 7 Absatz 4 Buchstabe a.

____
1) Richtlinie 98/70/EG des Europäischen Parlaments und des Rates vom 13. Oktober 1998 über die Qualität von Otto- und Dieselkraftstoffen und zur Änderung der Richtlinie 93/12/EWG des Rates (ABl. Nr. L 350 vom 28.12.1998 S. 58).

2) ABl. Nr. L 326 vom 24.11.2006 S. 55.

.

1. Nachfolgend ist das Verfahren beschrieben, mit dem die Übereinstimmung der Produktion hinsichtlich der Schadstoffemissionen überprüft wird, wenn die vom Hersteller angegebene Standardabweichung der Produktion zufriedenstellend ausfällt. Es gilt das Verfahren gemäß Anlage 1 der UN/ECE-Regelung Nr. 49 mit folgenden Ausnahmen:

1.1. Die Bezugnahme in Abschnitt A.1.3 der Anlage 1 der UNECE-Regelung Nr. 49 auf Abschnitt 5.3 gilt als Bezugnahme auf die Tabelle in Anhang I der Verordnung (EG) Nr. 595/2009.

1.2. Die Bezugnahme in Abschnitt A.1.3 der Anlage 1 der UNECE-Regelung Nr. 49 auf die Abbildung 1 in Absatz 8.3 gilt als Bezugnahme auf die Abbildung 1 in Anhang I dieser Verordnung.

.

1. Nachfolgend ist das Verfahren beschrieben, mit dem die Übereinstimmung der Produktion hinsichtlich der Schadstoffemissionen überprüft wird, wenn die vom Hersteller angegebene Standardabweichung der Produktion unzureichend ist oder keine Angabe vorliegt. Es gilt das Verfahren der Anlage 2 der UN/ECE-Regelung Nr. 49 mit folgenden Ausnahmen:

1.1 Die Bezugnahme in Absatz A.2.3 der Anlage 2 der UNECE-Regelung Nr. 49 auf Abschnitt 5.3 gilt als Bezugnahme auf die Tabelle in Anhang I der Verordnung (EG) Nr. 595/2009.

.

1. Nachfolgend ist das Verfahren beschrieben, mit dem auf Antrag des Herstellers die Übereinstimmung der Produktion hinsichtlich der Schadstoffemissionen überprüft wird. Es gilt das Verfahren der Anlage 3 der UN/ECE-Regelung Nr. 49 mit folgenden Ausnahmen:

1.1. Die Bezugnahme in Absatz A.3.3 der Anlage 3 der UNECE-Regelung Nr. 49 auf Absatz 5.3 der genannten Anlage gilt als Bezugnahme auf die Tabelle in Anhang I der Verordnung (EG) Nr. 595/2009.

1.2. Die Bezugnahme in Absatz A.3.3 der Anlage 3 der UNECE-Regelung Nr. 49 auf die Abbildung 1 in Absatz 8.3 gilt als Bezugnahme auf die Abbildung 1 in Anhang I dieser Verordnung.

1.3. Die Bezugnahme in Absatz A.3.5 der Anlage 3 der UNECE-Regelung Nr. 49 auf Abschnitt 8.3.2 gilt als Bezugnahme auf Abschnitt 7.2.2 dieses Anhangs.

.

zur:

EU-Typgenehmigung eines Motors oder einer Motorenfamilie als selbstständige technische Einheit

EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motor hinsichtlich der Emissionen

EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen. )

Die nachstehenden Angaben sind zusammen mit dem Verzeichnis der beiliegenden Unterlagen in dreifacher Ausfertigung einzureichen. Liegen Zeichnungen bei, so müssen diese das Format A4 haben oder auf das Format A4 gefaltet sein und hinreichende Einzelheiten in geeignetem Maßstab enthalten. Liegen Fotografien bei, so müssen diese hinreichende Einzelheiten enthalten.

Weisen die in dieser Anlage aufgeführten Systeme, Bauteile oder selbstständigen technischen Einheiten elektronisch gesteuerte Funktionen auf, so sind Angaben zu ihren Leistungsmerkmalen zu machen.

Erläuterungen (zum Ausfüllen der Tabelle)

Die Buchstaben A, B, C, D und E für die zur Motorenfamilie gehörigen Motoren sind durch die tatsächliche Bezeichnung des jeweiligen Motors der Motorenfamilie zu ersetzen.

Gilt bei einem bestimmten Motormerkmal derselbe Wert/dieselbe Beschreibung für alle der Motorenfamilie zugehörigen Motoren, sind die Tabellenzellen A-E zu verbinden.

Besteht die Familie aus mehr als 5 Motoren, sind neue Spalten hinzuzufügen.

Für einen Antrag auf EU-Typgenehmigung eines Motors oder einer Motorenfamilie als selbstständige technische Einheit sind der Teil "Allgemeines" und Teil 1 auszufüllen.

Für einen Antrag auf EU-Typgenehmigung eines Fahrzeugs mit einem genehmigten Motor hinsichtlich der Emissionen sind der Teil "Allgemeines" und Teil 2 auszufüllen.

Für einen Antrag auf EU-Typgenehmigung eines Fahrzeugs hinsichtlich der Emissionen sind der Teil "Allgemeines" sowie die Teile 1 und 2 auszufüllen.

Erläuterungen zu den Fußnoten befinden sich in Anlage 10 dieses Anhangs.

Teil 1: Wesentliche Merkmale des (Stamm-)Motors und der Motortypen in einer Motorenfamilie

Teil 2: Wesentliche Merkmale der Bauteile und Systeme des Fahrzeugs hinsichtlich der Abgasemissionen

Anlage zum Beschreibungsbogen: Angaben zu den Prüfbedingungen

Fotografien und/oder Zeichnungen des Stammmotors, des Motortyps und gegebenenfalls des Motorraums

Sonstige Angaben (hier gegebenenfalls weitere Anlagen aufführen)

Datum, Datei

Teil 1¹⁴
Wesentliche Merkmale des (Stamm-)Motors und des Motortyps in einer Motorenfamilie

weiter .
