A. Begriffsbestimmungen für Fahrzeugklassen

Fahrzeugklassen werden gemäß der folgenden Einteilung festgelegt:

(In den nachstehenden Begriffsbestimmungen ist unter "zulässiger Gesamtmasse" die "technisch zulässige Gesamtmasse in beladenem Zustand" gemäß Punkt 2.8 des Anhangs I zu verstehen.)

1.

Klasse M: Für die Personenbeförderung ausgelegte und gebaute Kraftfahrzeuge mit mindestens vier Rädern.

Klasse M₁: Für die Personenbeförderung ausgelegte und gebaute Kraftfahrzeuge mit höchstens acht Sitzplätzen außer dem Fahrersitz.

Klasse M₂: Für die Personenbeförderung ausgelegte und gebaute Kraftfahrzeuge mit mehr als acht Sitzplätzen außer dem Fahrersitz und einer zulässigen Gesamtmasse bis zu 5 Tonnen.

Klasse M₃: Für die Personenbeförderung ausgelegte und gebaute Kraftfahrzeuge mit mehr als acht Sitzplätzen außer dem Fahrersitz und einer zulässigen Gesamtmasse von mehr als 5 Tonnen.

Die einschlägigen Arten des Aufbaus und die Kodierungen für Fahrzeuge der Klasse M werden in Teil C Absatz 1 dieses Anhangs (Fahrzeuge der Klasse M₁) und Absatz 2 (Fahrzeuge der Klassen M₂ und M₃) für die Zwecke dieses Teils definiert.

2.

Klasse N: Für die Güterbeförderung ausgelegte und gebaute Kraftfahrzeuge mit mindestens vier Rädern.

Klasse N₁: Für die Güterbeförderung ausgelegte und gebaute Kraftfahrzeuge mit einer zulässigen Gesamtmasse bis zu 3,5 Tonnen.

Klasse N₂: Für die Güterbeförderung ausgelegte und gebaute Kraftfahrzeuge mit einer zulässigen Gesamtmasse von mehr als 3,5 Tonnen bis zu 12 Tonnen.

Klasse N₃: Für die Güterbeförderung ausgelegte und gebaute Kraftfahrzeuge mit einer zulässigen Gesamtmasse von mehr als 12 Tonnen.

Im Fall eines Zugfahrzeugs, das zur Verbindung mit einem Sattelanhänger oder Zentralachsanhänger bestimmt ist, besteht die für die Klasseneinteilung des Fahrzeugs maßgebliche Masse aus der Summe der fahrfertigen Masse des Zugfahrzeugs, der Stützlast entsprechenden Masse, die von dem Sattel- oder Zentralachsanhänger auf das Zugfahrzeug übertragen wird, und gegebenenfalls der Höchstmasse der Ladung des Zugfahrzeugs.

Die einschlägigen Arten des Aufbaus und die Kodierungen für Fahrzeuge der Klasse N werden in Teil C Absatz 3 dieses Anhangs für die Zwecke dieses Teils definiert.

3.

Klasse O: Anhänger (einschließlich Sattelanhänger).

Klasse O₁: Anhänger mit einer zulässigen Gesamtmasse bis zu 0,75 Tonnen.

Klasse O₂: Anhänger mit einer zulässigen Gesamtmasse von mehr als 0,75 Tonnen bis zu 3,5 Tonnen.

Klasse O₃: Anhänger mit einer zulässigen Gesamtmasse von mehr als 3,5 Tonnen bis zu 10 Tonnen.

Klasse O₄: Anhänger mit einer zulässigen Gesamtmasse von mehr als 10 Tonnen.

Im Fall eines Sattelanhängers oder Zentralachsanhängers ist die für die Klasseneinteilung maßgebliche Höchstmasse gleich der von der oder den Achsen des Anhängers auf den Boden übertragenen Last, wenn der Anhänger mit dem Zugfahrzeug verbunden ist und bis zum zulässigen Höchstwert beladen ist.

Die einschlägigen Arten des Aufbaus und die Kodierungen für Fahrzeuge der Klasse O werden in Teil C Absatz 4 dieses Anhangs für die Zwecke dieses Teils definiert.

4. Geländefahrzeuge (Symbol G)

4.1. Fahrzeuge der Klasse N₁ mit einer zulässigen Gesamtmasse von nicht mehr als 2 Tonnen und Fahrzeuge der Klasse M₁ gelten als Geländefahrzeuge, wenn sie wie folgt ausgestattet sind:

• mit mindestens einer Vorderachse und mindestens einer Hinterachse, die so ausgelegt sind, dass sie gleichzeitig angetrieben werden können, wobei der Antrieb einer Achse abschaltbar sein kann;
• mit mindestens einer Differenzialsperre oder mindestens einer Einrichtung, die eine ähnliche Wirkung gewährleistet; als Einzelfahrzeug müssen sie eine Steigung von 30 % überwinden können, nachgewiesen durch Berechnung.

Außerdem müssen sie mindestens fünf der folgenden sechs Anforderungen erfüllen:

• der vordere Überhangwinkel muss mindestens 25 Grad betragen,
• der hintere Überhangwinkel muss mindestens 20 Grad betragen,
• der Rampenwinkel muss mindestens 20 Grad betragen,
• die Bodenfreiheit unter der Vorderachse muss mindestens 180 mm betragen,
• die Bodenfreiheit unter der Hinterachse muss mindestens 180 mm betragen,
• die Bodenfreiheit zwischen den Achsen muss mindestens 200 mm betragen.

4.2. Fahrzeuge der Klasse N1 mit einer zulässigen Gesamtmasse von mehr als 2 Tonnen sowie Fahrzeuge der Klassen N2 und M2 und der Klasse M3 mit einer zulässigen Gesamtmasse von nicht mehr als 12 Tonnen gelten als Geländefahrzeuge, wenn alle Räder gleichzeitig angetrieben werden können, wobei der Antrieb einer Achse abschaltbar sein kann, oder wenn die drei folgenden Anforderungen erfüllt sind:

• Mindestens eine Vorderachse und mindestens eine Hinterachse sind so ausgelegt, dass sie gleichzeitig angetrieben werden können, wobei der Antrieb einer Achse abschaltbar sein kann,
• es ist mindestens eine Differenzialsperre oder mindestens eine Einrichtung vorhanden, die eine ähnliche Wirkung gewährleistet;
• als Einzelfahrzeug müssen sie eine Steigung von 25 % überwinden können, nachgewiesen durch Berechnung.

4.3. Fahrzeuge der Klasse M3 mit einer zulässigen Gesamtmasse von mehr als 12 Tonnen und Fahrzeuge der Klasse N3 gelten als Geländefahrzeuge, wenn alle Räder gleichzeitig angetrieben werden können, wobei der Antrieb einer Achse abschaltbar sein kann, oder wenn die folgenden Anforderungen erfüllt sind:

• Mindestens 50 % der Räder sind angetrieben;
• es ist mindestens eine Differenzialsperre oder mindestens eine Einrichtung vorhanden, die eine ähnliche Wirkung gewährleistet,
• als Einzelfahrzeug muss das Fahrzeug eine Steigung von 25 % überwinden können, nachgewiesen durch Berechnung,

und mindestens vier der folgenden sechs Anforderungen erfüllt sind:

• der vordere Überhangwinkel muss mindestens 25 Grad betragen,
• der hintere Überhangwinkel muss mindestens 25 Grad betragen,
• der Rampenwinkel muss mindestens 25 Grad betragen,
• die Bodenfreiheit unter der Vorderachse muss mindestens 250 mm betragen,
• die Bodenfreiheit zwischen den Achsen muss mindestens 300 mm betragen,
• die Bodenfreiheit unter der Hinterachse muss mindestens 250 mm betragen.

4.4. Belastungs- und Prüfbedingungen

4.4.1. Fahrzeuge der Klasse N1 mit einer zulässigen Gesamtmasse von nicht mehr als zwei Tonnen und Fahrzeuge der Klasse M1 müssen fahrbereit sein, d. h. mit Kühlflüssigkeit, Schmiermitteln, Kraftstoff, Werkzeug und Ersatzrad versehen sowie mit dem Fahrer besetzt sein (siehe Erläuterung^o in Anhang I).

4.4.2. Andere als die unter Punkt 4.4.1 genannten Fahrzeuge müssen mit der vom Hersteller angegebenen technisch zulässigen Gesamtmasse beladen sein.

4.4.3. Die Prüfung der geforderten Steigfähigkeit (25 % und 30 %) erfolgt durch einfache Berechnungen. In Grenzfällen kann der technische Dienst jedoch verlangen, dass ein Fahrzeugtyp einem praktischen Fahrversuch unterzogen wird.

4.4.4. Bei der Messung des vorderen und hinteren Überhangwinkels und des Rampenwinkels werden die Unterfahrschutzeinrichtungen nicht berücksichtigt.

4.5. Definitionen und Skizzen der Bodenfreiheit. (Die Definitionen für den vorderen und hinteren Überhangwinkel und den Rampenwinkel sind in den Erläuterungen ^na, ^nb und ^nc enthalten.)

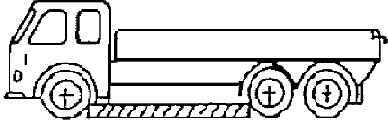

4.5.1. Die "Bodenfreiheit zwischen den Achsen" ist der kleinste Abstand zwischen der Standebene und dem niedrigsten festen Punkt des Fahrzeugs. Mehrachsaggregate gelten als eine einzige Achse.

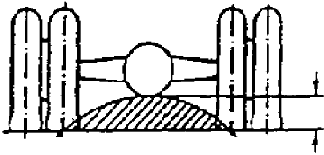

4.5.2. Die "Bodenfreiheit unter einer Achse" ist durch die Scheitelhöhe eines Kreisbogens bestimmt, der durch die Mitte der Aufstandsfläche der Reifen einer Achse (der Innenreifen bei Zwillingsreifen) geht und den niedrigsten Festpunkt zwischen den Rädern berührt.

Kein starres Teil des Fahrzeugs darf in den gestrichelten Kreisabschnitt der Zeichnung hineinragen. Gegebenenfalls ist die Bodenfreiheit mehrerer Achsen in der Reihenfolge ihrer Anordnung anzugeben, beispielsweise 280/250/250.

4.6. Kombinierte Bezeichnung

Das Symbol "G" wird mit dem Symbol "M" oder "N" kombiniert. So wird beispielsweise ein Fahrzeug der Klasse N₁, das als Geländefahrzeug verwendet werden kann, mit N₁G bezeichnet.

5. "Fahrzeug mit besonderer Zweckbestimmung":

ein Fahrzeug der Klasse M, N oder O zur Personen- oder Güterbeförderung mit einer speziellen Funktion, für die der Aufbau bzw. die Ausrüstung entsprechend angepasst werden muss.

5.1. "Wohnmobil": ein Fahrzeug der Klasse M mit besonderer Zweckbestimmung, das so konstruiert ist, dass es die Unterbringung von Personen erlaubt und mindestens die folgende Ausrüstung umfasst:

• Tisch und Sitzgelegenheiten
• Schlafgelegenheiten, die u. U. tagsüber als Sitze dienen können
• Kochgelegenheit und
• Einrichtungen zur Unterbringung von Gepäck und sonstigen Gegenständen.

Diese Ausrüstungsgegenstände sind im Wohnbereich fest anzubringen, mit Ausnahme des Tischs, der leicht entfernbar sein kann.

5.2. "Beschussgeschützte Fahrzeuge": Fahrzeuge die zum Schutz der beförderten Insassen bzw. Güter kugelsicher gepanzert sind.

5.3. "Krankenwagen": Kraftfahrzeuge der Klasse M, die zur Beförderung Kranker oder Verletzter ausgerüstet sind.

5.4. "Leichenwagen": Kraftfahrzeuge der Klasse M, die zur Beförderung von Leichen ausgerüstet sind.

5.5. "Wohnanhänger": siehe ISO-Norm 3833-1977, Begriff Nr. 3.2.1.3.

5.6. "Mobilkrane": Fahrzeuge mit besonderer Zweckbestimmung der Klasse N3, die nicht für die Güterbeförderung geeignet und mit einem Kran mit einem zulässigen Lastmoment bis 400 kNm ausgerüstet sind.

5.7. "Sonstige Fahrzeuge mit besonderer Zweckbestimmung": Fahrzeuge im Sinne von Punkt 5 mit Ausnahme von Fahrzeugen nach 5.1 bis 5.6.

Die Kodierungen für "Fahrzeuge mit besonderer Zweckbestimmung" werden in Teil C, Absatz 5 dieses Anhangs für die Zwecke dieses Teils definiert.

B. Begriffsbestimmungen für Fahrzeugtypen

1. Für die Fahrzeugklasse M₁:

Ein "Typ" umfasst Fahrzeuge, die sich zumindest hinsichtlich der folgenden wesentlichen Merkmale nicht unterscheiden:

• Hersteller,
• Typbezeichnung des Herstellers,
• wesentliche Bau- und Konstruktionsmerkmale von
• Fahrgestell/Bodengruppe (offensichtliche und grundlegende Unterschiede),
• Antriebsmaschine (Verbrennungsmotor/Elektromotor/Hybridantrieb).

Die "Variante" eines Typs umfasst Fahrzeuge innerhalb eines Typs, die sich zumindest hinsichtlich der folgenden wesentlichen Merkmale nicht unterscheiden:

• Art des Aufbaus (z.B. Stufenhecklimousine, Schräghecklimousine, Coupé, Kabrio-Limousine, Kombilimousine, Mehrzweckfahrzeug),
• Antriebsmaschine:
• Arbeitsweise (entsprechend Punkt 3.2.1.1 in Anhang III),
• Anzahl und Anordnung der Zylinder,
• Unterschiede in der Motorleistung von mehr als 30 % (die höchste Leistung beträgt mehr als das 1,3-fache der niedrigsten),
• Unterschiede im Hubraum von mehr als 20 % (der größte Hubraum beträgt mehr als das 1,2-fache des kleinsten),
• Antriebsachsen (Anzahl, Lage, gegenseitige Verbindung),
• gelenkte Achsen (Anzahl und Lage).

Die "Version" einer Variante umfasst Fahrzeuge, die aus einer Kombination von Merkmalen bestehen, welche in den Beschreibungsunterlagen gemäß Anhang VIII aufgeführt sind.

Mehrfacheintragungen der folgenden Parameter innerhalb einer Version sind nicht zulässig:

• technisch zulässige Gesamtmasse,
• Hubvolumen,
• Nennleistung,
• Typ des Getriebes und Anzahl der Gänge,
• Höchstzahl der Sitze gemäß Anhang II.C.

2. Für die Fahrzeugklassen M₂ und M₃:

Ein "Typ" umfasst Fahrzeuge, die sich zumindest hinsichtlich der folgenden wesentlichen Merkmale nicht unterscheiden:

• Hersteller,
• Typbezeichnung des Herstellers,
• Klasse,
• wesentliche Bau- und Konstruktionsmerkmale von
• Fahrgestell/selbsttragende Karosserie, eine/zwei Fahrgastebenen, starre Bauweise/Gelenkbauweise (offensichtliche und grundlegende Unterschiede),
• Anzahl der Achsen,
• Antriebsmaschine (Verbrennungsmotor/Elektromotor/Hybridantrieb).

Die "Variante" eines Typs umfasst Fahrzeuge innerhalb eines Typs, die sich zumindest hinsichtlich der folgenden wesentlichen Merkmale nicht unterscheiden:

• Gruppe gemäß der Richtlinie 2001/../EG "Kraftomnibusse" (nur für vollständige Fahrzeuge),
• Baustufe (z.B. vollständig/unvollständig),
• Antriebsmaschine:
• Arbeitsweise (entsprechend Punkt 3.2.1.1 in Anhang III),
• Anzahl und Anordnung der Zylinder,
• Unterschiede in der Motorleistung von mehr als 50 % (die höchste Leistung beträgt mehr als das 1,5-fache der niedrigsten),
• Unterschiede im Hubraum von mehr als 50 % (der größte Hubraum beträgt mehr als das 1,5-fache des kleinsten),
• Anordnung (vorn, Mitte, hinten),
• Unterschiede bei der technisch zulässigen Gesamtmasse von mehr als 20 % (die größte beträgt mehr als das 1,2-fache der kleinsten),
• Antriebsachsen (Anzahl, Lage, gegenseitige Verbindung),
• gelenkte Achsen (Anzahl und Lage).

Die "Version" einer Variante umfasst Fahrzeuge, die aus einer Kombination von Merkmalen bestehen, welche in den Beschreibungsunterlagen gemäß Anhang VIII aufgeführt sind.

3. Für die Fahrzeugklassen N₁, N₂ und N₃:

Ein "Typ" umfasst Fahrzeuge, die sich zumindest hinsichtlich der folgenden wesentlichen Merkmale nicht unterscheiden:

• Hersteller,
• Typbezeichnung des Herstellers,
• Klasse,
• wesentliche Bau- und Konstruktionsmerkmale von
• Fahrgestell/Bodengruppe (offensichtliche und grundlegende Unterschiede),
• Anzahl der Achsen,
• Antriebsmaschine (Verbrennungsmotor/Elektromotor/Hybridantrieb).

Die "Variante" eines Typs umfasst Fahrzeuge innerhalb eines Typs, die sich zumindest hinsichtlich der folgenden wesentlichen Merkmale nicht unterscheiden:

• Aufbaukonzept (z.B. Pritschenwagen/Muldenkipper/Tankfahrzeug/ Zugfahrzeug) (nur für vollständige Fahrzeuge),
• Baustufe (z.B. vollständig/unvollständig),
• Antriebsmaschine:
• Arbeitsweise (entsprechend Punkt 3.2.1.1 in Anhang III),
• Anzahl und Anordnung der Zylinder,
• Unterschiede in der Motorleistung von mehr als 50 % (die höchste Leistung beträgt mehr als das 1,5-fache der niedrigsten),
• Unterschiede im Hubraum von mehr als 50 % (der größte Hubraum beträgt mehr als das 1,5-fache des kleinsten),
• Unterschiede bei der technisch zulässigen Gesamtmasse von mehr als 20 % (die größte beträgt mehr als das 1,2-fache der kleinsten),
• Antriebsachsen (Anzahl, Lage, gegenseitige Verbindung),
• gelenkte Achsen (Anzahl und Lage).

Die "Version" einer Variante umfasst Fahrzeuge, die aus einer Kombination von Merkmalen bestehen, welche in den Beschreibungsunterlagen gemäß Anhang VIII aufgeführt sind.

4. Für die Fahrzeugklassen O₁, O₂ ,O₃ und O₄ gilt:

Ein "Typ" umfasst Fahrzeuge, die sich zumindest hinsichtlich der folgenden wesentlichen Merkmale nicht unterscheiden:

• Hersteller,
• Typbezeichnung des Herstellers,
• Klasse,
• wesentliche Bau- und Konstruktionsmerkmale von
• Fahrgestell/selbst tragende Karosserie (offensichtliche und grundlegende Unterschiede),
• Anzahl der Achsen,
• Deichselanhänger/Sattelanhänger/Zentralachsanhänger,
• Art des Bremssystems (z.B. ungebremst/Auflaufbremse/Hilfskraftbremse).

Die "Variante" eines Typs umfasst Fahrzeuge innerhalb eines Typs, die sich zumindest hinsichtlich der folgenden wesentlichen Merkmale nicht unterscheiden:

• Baustufe (z.B. vollständig/unvollständig),
• Art des Aufbaus (z.B. Wohnanhänger/Pritsche/Tankfahrzeug) (nur für vollständige/unvollständige Fahrzeuge),
• Unterschiede bei der technisch zulässigen Gesamtmasse von mehr als 20 % (die größte beträgt mehr als das 1,2-fache der kleinsten),
• gelenkte Achsen (Anzahl und Lage).

Die "Version" einer Variante umfasst Fahrzeuge, die aus einer Kombination von Merkmalen bestehen, welche in den Beschreibungsunterlagen aufgeführt sind.

5. Für alle Fahrzeugklassen gilt:

Die vollständige Identifizierung des Fahrzeugs ausschließlich durch die Bezeichnung von Typ, Variante und Version muss mit einer einzigen genauen Definition aller technischen Merkmale im Einklang stehen, die für die Inbetriebnahme des Fahrzeugs erforderlich sind.

C. Begriffsbestimmung der Art des Aufbaus
(nur für vollständige/vervollständigte Fahrzeuge)

Die Art des Aufbaus in Anhang I, Anhang II Teil 1 Punkt 9.1 und in Anhang IX Punkt 37 ist durch die folgende Kodierung anzugeben:

  .

Teil I

Die nachstehenden Angaben sind, soweit sie infrage kommen, zusammen mit dem Verzeichnis der beiliegenden Unterlagen in dreifacher Ausfertigung einzureichen. Liegen Zeichnungen bei, so müssen diese das Format A4 haben oder auf dieses Format gefaltet sein und hinreichende Einzelheiten in geeignetem Maßstab enthalten. Liegen Fotografien bei, so müssen diese hinreichende Einzelheiten enthalten.

Weisen die Systeme, Bauteile oder selbständigen technischen Einheiten elektronisch gesteuerte Funktionen auf, so sind Angaben zu ihren Leistungsmerkmalen zu machen.

A: Fahrzeuge der Klassen M und N

0. Allgemeines

0.1. Fabrikmarke (Firmenname des Herstellers):

0.2. Typ:

0.2.1. Handelsname(n) (sofern vorhanden):

0.3. Merkmale zur Typidentifizierung, sofern am Fahrzeug vorhanden ^b:

0.3.1. Anbringungsstelle dieser Merkmale:

0.4. Fahrzeugklasse ^c:

0.4.1. Gefahrgutklasse(n), für deren Beförderung das Fahrzeug bestimmt ist:

0.5. Name und Anschrift des Herstellers:

Gegebenenfalls Name und Anschrift des Beauftragten des Herstellers:

0.8. Anschrift(en) der Fertigungsstätte(n):

1. Allgemeine Baumerkmale des Fahrzeugs

1.1. Fotos und/oder Zeichnungen eines repräsentativen Fahrzeugs:

1.3. Anzahl der Achsen und Räder:

1.3.2. Anzahl und Lage der gelenkten Achsen:

1.3.3. Antriebsachsen (Anzahl, Lage, gegenseitige Verbindung):

1.4. Fahrgestell (sofern vorhanden) (Übersichtszeichnung):

1.6. Lage und Anordnung der Antriebsmaschine:

1.8. Links- und Rechtslenker ⁵

1.8.1. Das Fahrzeug ist für Linksverkehr/Rechtsverkehr ⁵ ausgerüstet

2. Massen und Abmessungen ^e (in kg und mm) (gegebenenfalls Bezugnahme auf Zeichnung)

2.1. Radstand oder Radstände (bei Vollbelastung) ^f

2.3.1. Spurweite jeder gelenkten Achse ⁱ

2.3.2. Spurweite aller übrigen Achsen ⁱ

2.4. Maßbereiche der Fahrzeugabmessungen (Maße über alles)

2.4.2 Für Fahrgestell mit Aufbau

2.4.2.1. Länge ^j

2.4.2.1.1. Länge der Ladefläche:

2.4.2.2. Breite ^k

2.4.2.2.1. Wandstärke (bei Fahrzeugen, die speziell zur Beförderung von Gütern unter bestimmten Temperaturbedingungen ausgelegt sind):

2.4.2.3. Höhe (in fahrbereitem Zustand) ^l (bei Fahrwerk mit Niveauregulierung in normaler Fahrstellung):

2.6. Masse des Fahrzeugs mit Aufbau und, im Fall eines Zugfahrzeugs einer anderen Klasse als M₁, mit Anhängevorrichtung, sofern vom Hersteller geliefert, in fahrbereitem Zustand oder Masse des Fahrgestells oder des Fahrgestells mit Führerhaus ohne Aufbau und/oder Anhängevorrichtung, wenn der Aufbau und/oder die Anhängevorrichtung nicht vom Hersteller geliefert wird (einschließlich Betriebsflüssigkeiten, Werkzeug, Ersatzrad (sofern vorhanden) und Fahrer und, für Kraftomnibusse, Masse des Mitglieds des Fahrpersonals, wenn das Fahrzeug über einen Sitz für ein Mitglied des Fahrpersonals verfügt ( °)) (Größt- und Kleinstwert für jede Variante):

2.6.1. Verteilung dieser Masse auf die Achsen sowie Stützlast bei Sattelanhängern und Zentralachsanhängern (Größt- und Kleinstwert für jede Variante):

2.7. Bei einem unvollständigen Fahrzeug Mindestmasse des vollständigen Fahrzeugs nach Angabe des Herstellers:

2.8. Technisch zulässige Gesamtmasse im beladenen Zustand nach Angabe des Herstellers ^{y *}

2.8.1. Verteilung dieser Masse auf die Achsen sowie Stützlast bei Sattelanhängern und Zentralachsanhängern ^*

2.9. Technisch zulässige maximale Achslast/Masse je Achse:

2.10. Technisch zulässige maximale Achslast/Masse je Achsgruppe:

2.11. Technisch zulässige maximale Anhängemasse des Kraftfahrzeugs im Fall eines

2.11.1. Deichselanhängers:

2.11.2. Sattelanhängers:

2.11.3. Zentralachsanhängers:

2.11.4. Technisch zulässige Gesamtmasse der Fahrzeugkombination (Höchst- und Mindestwert für jede Variante):

2.11.5. Fahrzeug ist/ist nicht ⁵ für Zuglasten geeignet (Punkt 1.2 des Anhangs II der Richtlinie 77/389/EWG). .

2.11.6. Zulässige Höchstmasse eines ungebremsten Anhängers:

2.12. Technisch zulässige maximale Stützlast/Masse am Kupplungspunkt

2.12.1. des Kraftfahrzeugs:

2.16. Bei der Zulassung/im Betrieb vorgesehene zulässige Massen (fakultativ: werden diese Massen angegeben, müssen sie nach Anhang IV der Richtlinie 97/27/EG überprüft werden):

2.16.1. Bei der Zulassung/im Betrieb vorgesehene höchstzulässige Gesamtmasse (mehrere Angaben für verschiedene technische Konfigurationen möglich ^#)

2.16.2. Bei der Zulassung/im Betrieb vorgesehene höchstzulässige Achslast je Achse oder Achsgruppe und bei Sattelanhängern und Zentralachsanhängern vorgesehene Stützlast nach Angabe des Herstellers, wenn diese niedriger ist als die technisch zulässige Höchststützlast (mehrere Angaben für verschiedene technische Konfigurationen möglich ^#)

2.16.3. Bei der Zulassung/im Betrieb vorgesehene höchstzulässige Masse je Achsgruppe (mehrere Angaben für verschiedene technische Konfigurationen möglich ^#)

2.16.4. Bei der Zulassung/im Betrieb vorgesehene höchstzulässige Anhängemasse (mehrere Angaben für verschiedene technische Konfigurationen möglich ^#)

2.16.5. Bei der Zulassung/im Betrieb vorgesehene höchstzulässige Gesamtmasse der Fahrzeugkombination (mehrere Angaben für verschiedene technische Konfigurationen möglich ^#)

3. Antriebsmaschine ^q (Bei Fahrzeugen, die sowohl mit Otto- oder Dieselkraftstoff als auch mit gasförmigem Kraftstoff betrieben werden können, sind die Punkte für jede Betriebsart separat anzuführen.) ⁺

3.1. Hersteller:

3.1.1. Baumusterbezeichnung des Herstellers (gemäß Kennzeichnung am Motor):

3.2. Verbrennungsmotor

3.2.1.1. Arbeitsverfahren: Fremdzündung/Selbstzündung, Viertakt/Zweitakt ⁵

3.2.1.2. Anzahl und Anordnung der Zylinder:

3.2.1.3. Hubvolumen^s: ... cm³

3.2.1.6. Normale Leerlaufdrehzahl ⁶: ... min^-1

3.2.1.3. Nennleistung ^t: ... kW bei ... min^-1 (nach Angabe des Herstellers)

3.2.1.9. Höchstzulässige Drehzahl nach Herstellerangabe: .... min^-1

3.2.2. Kraftstoff: Diesel/Benzin/Flüssiggas/Erdgas ⁵

3.2.2.1. ROZ verbleit:

3.2.2.2. ROZ unverbleit:

3.2.4. Kraftstoffversorgung

3.2.4.1. Durch Vergaser: ja/nein ⁵

3.2.4.2. Durch Kraftstoffeinspritzung (nur für Selbstzündungsmotoren): ja/nein ⁵

3.2.4.2.2. Arbeitsverfahren: Direkteinspritzung/Vorkammer/Wirbelkammer ⁵

3.2.4.3. Durch Kraftstoffeinspritzung (nur für Fremdzündungsmotoren): ja/nein ⁵

3.2.7. Kühlsystem: Flüssigkeit/Luft ⁵

3.2.S. Einlasssystem

3.2.5.1. Lader: ja/nein ⁵

3.2.12. Maßnahmen gegen Luftverunreinigung

3.2.12.2. Zusätzliche Einrichtungen zur Abgasreinigung (falls vorhanden und nicht in einem anderen Abschnitt aufgeführt)

3.2.12.2.1. Katalysator: ja/nein ⁵

3.2.12.2.2. Sauerstoffsonde: ja/nein ⁵

3.2.12.2.3. Lufteinblasung: ja/nein ⁵

3.2.12.2.4. Abgasrückführung: ja/nein ⁵

3.2.12.2.5. Anlage zur Begrenzung der Verdunstungsemissionen: ja/nein ⁵

3.2.12.2.6. Partikelfilter: ja/nein ⁵

3.2.12.2.7. On-board-Diagnosesystem (OBD): ja/nein ⁵

3.2.12.2.8. Andere Einrichtungen (Beschreibung, Wirkungsweise);

3.2.13. Anbringungsstelle des Symbols für den Absorptionskoeffizienten (nur bei Selbstzündungsmotoren):

3.2.15. Flüssiggas-Kraftstoffanlage: ja/nein ⁵

3.2.16. Betrieb mit Erdgas: ja/nein ⁵

3.3. Elektromotor

3.3.1. Typ (Wicklungsanordnung, Erregung):

3.3.1.1. Größte Stundenleistung: ... kW

3.3.1.2. Betriebsspannung: ... V

3.3.2. Batterie

3.3.2.4. Lage:

3.6.5. Schmiermitteltemperatur
Mindesttemperatur: ... °K
Höchsttemperatur: ... °K

4. Kraftübertragung^v

4.2. Art (mechanisch, hydraulisch, elektrisch usw.):

4.5. Getriebe

4.5.1. Typ (Handschaltung/automatisch/stufenlos) ⁵

4.6. Übersetzungsverhältnisse

4.7. Höchstgeschwindigkeit des Fahrzeugs in km/h ^w

5. Achsen

5.1. Beschreibung der einzelnen Achsen:

5.2. Fabrikmarke:

5.3. Typ:

5.4. Lage der anhebbaren Achse(n):

5.5. Lage der belastbaren Achse(n):

6. Radaufhängung

6.2. Art und Ausführung der Aufhängung jeder Achse oder jeder Achsgruppe oder jedes Rades:

6.2.1. Niveauregulierung: ja/nein/fakultativ ⁵

6.2.3. Luftfederung für Antriebsachse(n):ja/nein ⁵

6.2.3.1. Einer Luftfederung gleichwertige Aufhängung der Antriebsachse: ja/nein ⁵

6.2.3.2. Frequenz und Dämpfung der Schwingung der gefederten Masse:

6.6.1. Rad-/Reifenkombination(en) (für Reifen sind die Größenbezeichnungen, die mindesterforderliche Tragfähigkeitskennzahl und die mindesterforderliche Geschwindigkeitsklasse anzugeben: für Räder die Felgengröße(n) und Einpresstiefe(n))

6.6.1.1. Achsen

6.6.1.1.1. Achse 1:

6.6.1.1.2. Achse 2:

usw.

6.6.1.2. Reserverad (sofern vorhanden):

6.6.2. obere und untere Grenzwerte der Abrollradien

6.6.2.1. Achse 1:

6.6.2.2. Achse 2:

usw.

7. Lenkung

7.2. Übertragungs- und Betätigungseinrichtung

7.2.1. Art der Übertragungseinrichtung (gegebenenfalls Angaben für Vorder- und Hinterräder):

7.2.2. Verbindung zu den Rädern (einschließlich anderer als mechanischer Mittel, ggf. Angaben für Vorder- und Hinterräder):

7.2.3. Art der Lenkhilfe (sofern vorhanden):

8. Bremsanlagen

8.5. Antiblockiersystem: ja/nein/fakultativ ⁵

8.9. Kurzbeschreibung des Bremssystems (gemäß Punkt 1.6 der Ergänzung zu Anlage 1 des Anhangs IX der Richtlinie 71/320/EWG):

8.11. Einzelheiten zum (zu den) Typ(en) der Dauerbremsanlage(n):

9. Aufbau

9.3. Türen für Insassen, Schlösser und Scharniere

9.3.1. Anordnung und Anzahl der Türen:

9.9. Einrichtungen für indirekte Sicht

9.9.1. Spiegel (für jeden einzelnen Spiegel gesondert anzugeben)

9.9.1.1. Fabrikmarke:

9.9.1.2. EG-Typgenehmigungszeichen:

9.9.1.3. Variante:

9.9.1.4. Zeichnung(en) zur Darstellung des Spiegels und der Anordnung des Spiegels in Bezug auf den Fahrzeugaufbau:

9.9.1.5. Genaue Angaben über die Befestigungsart, einschließlich des Teils des Fahrzeugaufbaus, an dem der Spiegel angebracht ist:

9.9.1.6. Zusatzausstattung die das Sichtfeld nach hinten beeinträchtigen kann:

9.9.1.7. Kurze Beschreibung der elektronischen Bauteile (sofern vorhanden) der Verstelleinrichtung:

9.9.2. Sonstige Einrichtungen für indirekte Sicht (mit Ausnahme von Spiegeln)

9.9.2.1. Typ und Merkmale (z.B. vollständige Beschreibung der Einrichtung):

9.9.2.1.1. Bei Kamera-Monitor-Einrichtungen: Erfassungsreichweite (mm), Kontrast, Leuchtdichteumfang, Störlichtunterdrückung, Anzeigeleistung (schwarzweiß, farbig), Bildwiederholfrequenz, Leuchtdichteumfang des Monitors:

9.9.2.1.2. Hinreichend detaillierte Zeichnungen zur Darstellung der gesamten Einrichtung, einschließlich Anbauvorschriften; auf den Zeichnungen ist anzugeben, an welcher Stelle das EG-Bauteil-Typgenehmigungszeichen angebracht wird:

9.10. Innenausstattung

9.10.3. Sitze

9.10.3.1. Anzahl:

9.10.3.1 Lage und Anordnung:

9.10.3.2.1. Anzahl der Sitzplätze:

9.10.3.2.2. Sitz(e), der (die) nur zur Verwendung bei stehendem Fahrzeug bestimmt ist (sind):

9.10.4.1. Typ(en) der Kopfstütze(n): integriert/abnehmbar/separat ⁵

9.10.4.2. EG-Typgenehmigungsnummer(n), sofern vorhanden:

9.10.8. Als Kältemittel in der Klimaanlage verwendetes Gas:

9.10.8.1. Die Klimaanlage ist darauf ausgelegt, fluorierte Treibhausgase mit einem Treibhauspotenzial (GWP-Wert) über 150 zu enthalten: Ja/Nein ⁵

Wenn ja, Leckagerate der Gesamtanlage in g/Jahr:

9.12.2. Art und Lage zusätzlicher Rückhalteeinrichtungen (ja/nein/fakultativ) ⁵

9.17. Gesetzlich vorgeschriebene Schilder (gemäß Richtlinie 76/114/EWG)

9.17.1. Fotos und/oder Zeichnungen der Lage der gesetzlich vorgeschriebenen Schilder und Aufschriften sowie der Fahrzeug-Identifizierungsnummer:

9.17.4. Herstellerangaben zur Übereinstimmung mit den Anforderungen von Punkt 1.1.1 des Anhangs II der Richtlinie 76/114/EWG

9.17.4.1. Die Bedeutung von Zeichen in der zweiten Gruppe und gegebenenfalls in der dritten Gruppe zur Erfüllung der Anforderungen in Abschnitt 5.3 der ISO-Norm 3779-1983 ist zu erläutern:

9.17.4.2. Falls Zeichen in der zweiten Gruppe zur Erfüllung der Anforderungen in Abschnitt 5.4 der ISO-Norm 3779-1983 verwendet werden, sind diese Zeichen anzugeben:

9.23. Fußgängerschutz

9.23.1. Ausführliche Beschreibung- mit beigefügten Fotos und/oder Zeichnungen - der Frontteile des Fahrzeugs (innen und außen), ihrer Bauweise, Abmessungen, Bezugslinien und verwendeten Werkstoffe. Diese Beschreibung sollte Angaben zu allen vorhandenen aktiven Schutzeinrichtungen enthalten.

9.24.

9.24.1. Eine ausführliche Beschreibung, einschließlich Fotografien und/oder Zeichnungen, des Fahrzeugs hinsichtlich Struktur, Abmessungen, Bezugslinien und Werkstoffe des Frontschutzsystems und des vorderen Fahrzeugteils ist vorzulegen.

9.24.2. Eine ausführliche Beschreibung, einschließlich Fotografien und/oder Zeichnungen, der Art der Anbringung des Frontschutzsystems am Fahrzeug ist vorzulegen. Diese Beschreibung muss alle Schraubenabmessungen und die erforderlichen Drehmomente umfassen.

11. Verbindungen zwischen Zugfahrzeug und Anhänger oder Sattelanhänger

11.1. Klasse und Typ der angebauten oder anzubauenden Anhängevorrichtung(en):

11.3. Anweisungen für den Anbau der Anhängevorrichtung an das Fahrzeug sowie Fotos oder Zeichnungen der vom Hersteller festgelegten fahrzeugseitigen Befestigungspunkte. Falls die Verwendung des Typs der Anhängevorrichtung auf bestimmte Varianten oder Versionen des Fahrzeugtyps beschränkt ist, ist dies anzugeben:

11.4. Angaben über evtl. anzubringende Anhängeböcke oder Montageplatten:

11.5. EG-Typgenehmigungsnummer(n):

12. Verschiedenes

12.1. Vorrichtung(en) für Schallzeichen:

12.1.1. Lage, Befestigungsart, Anordnung und Ausrichtung der Vorrichtung mit Angabe der Abmessungen: .

12.1.2. Anzahl der Vorrichtung(en):

12.1.3. EG-Typgenehmigungsnummer(n):

12.1.4. Diagramm des elektrischen/pneumatischen Schaltkreises:

12.1.5. Nennwert für elektrische Spannung oder Druckluft:

12.1.6. Zeichnung der Anbauvorrichtung:

12.2. Sicherheitseinrichtungen gegen unbefugte Benutzung des Fahrzeugs

12.2.1. Sicherungseinrichtung

12.2.1.1. Ausführliche Beschreibung des Fahrzeugtyps hinsichtlich der Anordnung und der Bauart der Betätigungseinrichtung oder des Teils, auf den die Sicherungseinrichtung wirkt:

12.2.1.2. Zeichnungen der Sicherungseinrichtung und ihrer Anordnung im Fahrzeug:

12.2.1.3. Technische Beschreibung der Einrichtung:

12.2.1.4. Angaben über die verwendeten Schließkombinationen:

12.2.1.5. Fahrzeug-Wegfahrsperre

12.2.1.5.1. EG-Typgenehmigungsnummer, sofern vorhanden:

12.2.1.5.2. Für noch nicht genehmigte Wegfahrsperren

12.2.1.5.2.1. ausführliche technische Beschreibung der Fahrzeug-Wegfahrsperre und der Maßnahmen gegen ein unbeabsichtigtes Scharfschalten:

12.2.1.5.2.2. Das (die) System(e), auf das (die) die Fahrzeug-Wegfahrsperre wirkt:

12.2.1.5.2.3. Anzahl der wirksamen austauschbaren Codes, falls zutreffend:

12.2.2. Alarmsystem, sofern vorhanden

12.2.2.1. EG-Typgenehmigungsnummer, sofern vorhanden:

12.2.22 Für noch nicht genehmigte Alarmsysteme

12.2.2.2.1. ausführliche Beschreibung des Alarmsystems und der Fahrzeugteile, mit denen das eingebaute Alarmsystem verbunden ist:

12.2.2.22 Verzeichnis der wichtigsten zu dem Alarmsystem gehörenden Bauteile:

12.2.3. Kurze Beschreibung der elektrischen/elektronischen Bauelemente (sofern vorhanden):

12.3. Abschleppvorrichtungen)

12.3.1. Vorn: Haken/Öse/sonstige

12.3.2. Hinten: Haken/Öse/sonstige/keine

12.3.3. Zeichnung oder Foto des Fahrgestells oder des Aufbaubereichs, aus der (dem) Lage, Bauart und Anbringungsart der Abschleppvorrichtung(en) ersichtlich sind:

12.4. Angaben über alle nicht zur Antriebsmaschine gehörenden Einrichtungen, die Einfluss auf den Kraftstoffverbrauch haben (falls nicht in anderen Abschnitten aufgeführt):

12.5. Angaben über alle nicht zur Antriebsmaschine gehörenden Einrichtungen zur Geräuschdämpfung falls nicht in anderen Abschnitten aufgeführt):

12.6. Geschwindigkeitsbegrenzer (Richtlinie 92/24/EWG des Rates (ABl. Nr. L 129 vom 14.05.1992 S. 154))

12.6.1. Hersteller

12.6.2. Typ(en):

12.6.3. EG-Typgenehmigungsnummer(n), sofern vorhanden:

12.6.4. Geschwindigkeit oder Geschwindigkeitsbereich, auf die (den) der Geschwindigkeitsbegrenzer eingestellt werden kann: ...km/h

12.7.1 Fahrzeug mit Kurzstreckenradargerät im Bereich 24 GHz: Ja/Nein/Fakultativ (Nichtzutreffendes bitte streichen)

13. Besondere Vorschriften für Fahrzeuge zur Personenbeförderung mit mehr als acht Sitzplätzen außer dem Fahrersitz

13.1. Fahrzeugklasse (Klasse I, Klasse II, Klasse III, Klasse A, Klasse B):

13.1.1 Fahrgestelltypen, auf die der EG-typgenehmigte Aufbau montiert werden kann (Hersteller und Fahrzeugtyp(en)):

13.3. Anzahl der Fahrgäste (Sitz- und Stehplätze)

13.3.1. Insgesamt(N):

13.3.2. Obere Fahrgastebene (N_a) ⁵:

13.3.3. Untere Fahrgastebene (N_b) ⁵

13.4. Anzahl der Sitzplätze

13.41. Insgesamt(A):

13.4.2. Obere Fahrgastebene (A_a) ⁵:

13.4.3. Untere Fahrgastebene (A_b) ⁵

weiter .
