( Achtung: Gilt nur für Wohngebäude, in denen im Erdgeschoss auch gewerbliche Nutzungseinheiten vorgesehen sein können, nach VVTB Berlin, Anlage zur VV TB Bln - Anhang A Seite 158)

Für bauordnungsrechtliche Anforderungen in der oben genannten Technischen Baubestimmung ist eine Abweichung nach § 86a Abs. 1 Satz 4 BauO Bln ("andere technische Lösung") ausgeschlossen; eine Abweichung von bauordnungsrechtlichen Anforderungen kommt nur nach § 67 BauO Bln im Einvernehmen mit der Brandschutzdienststelle der Berliner Feuerwehr in Betracht.

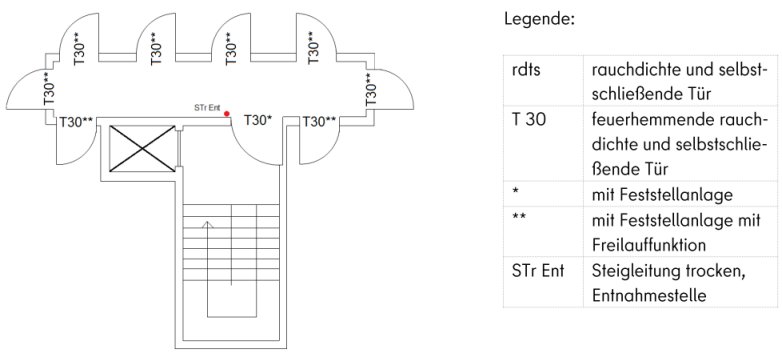

Prinzip eines innenliegenden Sicherheitstreppenraumes mit Schleusenfunktion durch einen notwendigen Flur.

Bild 1

Die folgenden Sätze gelten für innenliegende Treppenräumegrundsätzlich:

• Die im Treppenraum angeordnete Steigleitung "trocken" erhält jeweils im notwendigen Flur im Bereich der Tür zum Treppenraum (Seite der Türklinke) eine Entnahmestelle.
• Der Aufzug wird mit einer Brandfallsteuerung ausgestattet, sodass der Aufzug bei Auftreten von Rauch in einem Geschossflur in das Erdgeschoss fährt und dort mit geöffneter Tür außer Betrieb geht.
• Führt der Fahrschacht auch in das Kellergeschoss, wird vor der Fahrschachttür ein Vorraum angeordnet; sein Ausgang zum Kellergeschoss erhält eine feuerhemmende, rauchdichte und selbstschließende Tür.

Beifolgenden Abweichungstatbeständen kann ein Einvernehmen mit der Brandschutzdienststelle der Berliner Feuerwehr erzielt werden.

Aufzugsfahrschacht liegt nicht im Treppenraum, sondern grenzt an den notwendigen Flur:

• Zur Aufrechterhaltung der Schleusenfunktion wird flurseitig vor der Fahrschachttür eine rauchdichte und selbstschließende Tür angeordnet, die jeweils mit einer Feststellanlage offen zu halten ist. Der Raum zwischen dieser Tür und der Aufzugstür kann auch als Vorraum ausgebildet werden.

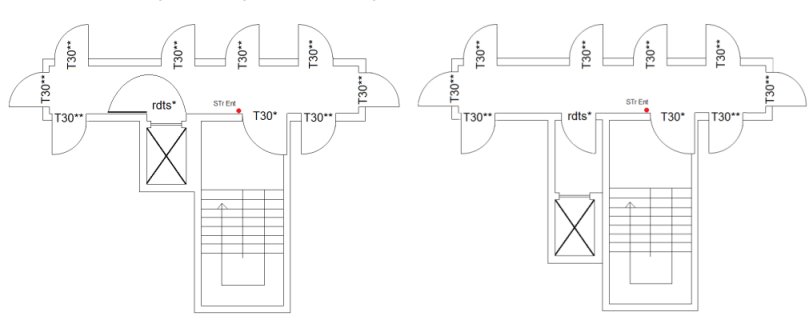

Bild 2 u. 3 Ausführung bei Aufzügen am notwendigen Flur

Der innenliegende Sicherheitstreppenraum weist Türöffnungen zu zwei oder drei notwendigen Fluren je Geschoss auf:

• Der Flur wird geteilt. Dadurch gibt es jetzt zwei Türöffnungen zu zwei oder drei notwendigen Fluren je Geschoss. Insgesamt dürfen aber nur acht Türen je Geschoss zu Wohnungen führen.
• Die im Treppenraum angeordnete Steigleitung "trocken" erhält jeweils im notwendigen Flur im Bereich der Tür zum Treppenraum (Seite der Türklinke) eine Entnahmestelle.
• Jeder notwendige Flur muss mindestens eine Fläche von 3m x 1,20m haben, um die Entfaltung für eine Brandbekämpfung zu ermöglichen und dabei eine Verrauchung des Sicherheitstreppenraums zu verhindern.

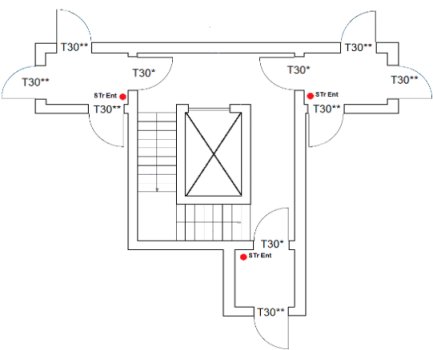

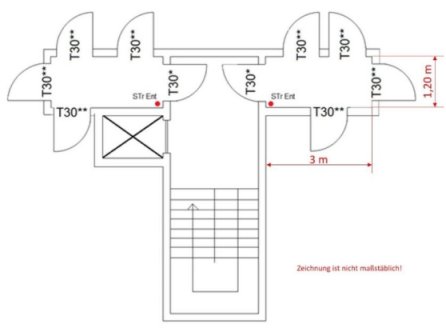

Bild 4 Ausführung mit zwei Fluren	Bild 5 Ausführung mit drei Fluren
