D Bauprodukte, die keines Verwendbarkeitsnachweises bedürfen
D 1 Allgemeines
Gemäß § 17 Abs. 3 BbgBO enthält die Verwaltungsvorschrift eine nicht abschließende Liste von Bauprodukten, die keines Verwendbarkeitsnachweises bedürfen ( § 86a Abs. 4 BbgBO). Diese Liste soll den am Bau Beteiligten zur Klarstellung dienen.
Einerseits werden in diese Liste Bauprodukte aufgenommen, für die es allgemein anerkannte Regeln der Technik zwar gibt und an die die Bauordnung auch Anforderungen nach § 3 BbgBO stellt, aber dennoch auf Verwendbarkeitsnachweise verzichtet wird (ehemals "sonstige Bauprodukte"). Eine Verwendbarkeit der Bauprodukte i.S.d. § 16b BbgBO muss damit materiell zwar vorliegen, jedoch ist diese nach Bauordnungsrecht nicht nachzuweisen. Hierunter fallen insbesondere Bauprodukte, die durch andere Zertifizierungs- und Zulassungssysteme abgedeckt werden (z.B. DVGW und VDE).
Andererseits werden Bauprodukte aufgenommen, für die es weder Technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt und die für die Erfüllung der Anforderungen nach § 3 BbgBO nicht von Bedeutung sind. Für diese Bauprodukte wird durch den Verzicht auf bauaufsichtliche Verwendbarkeitsnachweise die bauordnungsrechtlich untergeordnete Bedeutung kenntlich gemacht.
D 2 Liste nach § 86a Abs. 4 BbgBO
D 2.1 Beispiele für Produkte, für die es allgemein anerkannte Regeln der Technik gibt
D 2.2 Produkte, für die es keine allgemein anerkannten Regeln der Technik gibt
Diese Liste gilt nur für solche Bauprodukte und Verwendungen, für die nach bauaufsichtlichen Vorschriften nur die Anforderung normalentflammbar vorausgesetzt wird und an die keine weitergehenden Brandschutzanforderungen und keine Anforderungen an den Schall- und Wärmeschutz gestellt werden.
D 2.2.1 Bauprodukte für den Rohbau
D 2.2.1.1 Kellerlichtschächte mit Lichtschachtöffnungen bis 1,50 m (lichtes Maß parallel zur Kellerwand) x 1,0 m (lichtes Maß normal zur Kellerwand)
D 2.2.1.2 Dränelemente
D 2.2.1.3 Außenwandausfachungen einschließlich ihrer Befestigungen mit einem Unterstützungsabstand von ≤ 1,0 m, wenn sie nicht für die Standsicherheit einer baulichen Anlage oder deren Teilen dienen
D 2.2.1.4 Mauerwerksbewehrung, die nicht für die Standsicherheit des Mauerwerks erforderlich ist
D 2.2.1.5 Hilfsstoffe für Bauwerks- und Dachabdichtungen wie z.B. Grundierungen, Deckaufstrichmittel, Trennlagen, Schutzlagen, Fugenverfüllungen sowie Hilfsstoffe für An- und Abschlüsse
D 2.2.1.6 Abdichtungen von Fassaden zum Schutz gegen Wind und Schlagregen
D 2.2.1.7 Hydrophobiermittel gegen kapillare(n) Aufnahme und Transport von Wasser mit Ausnahme solcher, die für die Erhaltung der Standsicherheit von Betonbauteilen erforderlich sind
D 2.2.1.8 Bauprodukte zur Trockenlegung von feuchten Mauern, ausgenommen Produkte, die im direkten Kontakt mit Grundwasser oder Boden aushärten
D 2.2.1.9 Schalungsplatten und Schalungstafeln sowie Schalungskörper als verlorene Schalung
D 2.2.1.10 Elastische Lager zur Auflagerung von Treppen
D 2.2.1.11 Wand- und Dachbauteile, einschließlich der Befestigungen, für eingeschossige bauliche Anlagen mit einem umbauten Raum ≤ 30 m3
D 2.2.1.12 Mehrlagige Trennschichten (z.B."Gleitfolien") zur Ermöglichung von Relativverschiebungen zwischen Bauteilen für Verwendungen, bei denen der Ausfall oder die Beeinträchtigung der Funktion des Bauprodukts keinen Einfluss auf die Standsicherheit des Tragwerks oder auf die Dichtheit des Tragwerks bezüglich der Lagerung wassergefährdender Flüssigkeiten hat
D 2.2.1.13 Bentonitmatten als zusätzliche Dichtungsmaßnahme bei Bauteilen aus Beton mit hohem Wassereindringwiderstand
D 2.2.1.14 Spaltenböden aus Kunststoff mit einem lichten Abstand zur tragenden Bodenplatte oder tragenden Decke von ≤ 0,5 m
D 2.2.1.15 Produkte zur Abdichtung von Fugen, Stößen und Anschlüssen von Dampfsperrbahnen und anderen Luftdichtheitsschichten (z.B. Dichtbänder, Klebebänder)
D 2.2.1.16 Trennlagen zwischen schwimmendem Estrich und Trittschalldämmschichten sowie Trennlagen zwischen Bauteilen und Bauteilen zur akustischen Entkopplung
D 2.2.2 Bauprodukte für den Ausbau
D 2.2.2.1 Fassadenelemente (einschließlich ihrer Befestigungen) für Außenwandbekleidungen, die nach allgemein anerkannten Regeln der Technik befestigt werden
D 2.2.2.2 Dachelemente (einschließlich ihrer Befestigungen) für Dacheindeckungen, die nach allgemein anerkannten Regeln der Technik befestigt werden
D 2.2.2.3 Innentüren einschließlich Zubehör
D 2.2.2.4 Nichttragende und nichtaussteifende Einfassungen von Fenster- und Türöffnungen, Fensterbänke und ihre Befestigungen
D 2.2.2.5 Doppelböden und Hohlraumestriche mit einem lichten Abstand zur tragenden Decke von ≤ 0,5 m
D 2.2.2.6 Außenwandbeschichtungen mit einer Dicke bis 2 cm
D 2.2.2.7 "Bodenbeläge, die nicht für die Verwendung in Aufenthaltsräumen vorgesehen sind" gestrichen in der MVV TB 2019/1
D 2.2.2.8 Ausfachungen für Umwehrungen einschließlich Befestigungen:
D 2.2.2.9 Randdämmstreifen für Estriche
D 2.2.2.10 Träger und Schürzen für Bade- und Duschwannen
D 2.2.2.11 Abdichtungsstoffe gegen nicht drückendes Wasser bei mäßiger oder geringer Beanspruchung, wie z.B. für die Abdichtung von Balkonen, spritzwasserbelasteten Fußboden- und Wandflächen in Nassräumen bzw. in häuslichen Bädern
D 2.2.2.12 Ringdichtungen für Rohrdurchführungen und Abdichtungen von Schalungsspannstellen bei erdberührten Außenbauteilen, an die hinsichtlich des Brandschutzes keine Anforderungen gestellt werden
D 2.2.2.13 Schneefangvorrichtungen, die nicht Lasten nach DIN EN 1991-1-3:2010, Abschnitt 6.4 sowie DIN EN 1991-1-3/NA:2010, NCI zu 6.4 (1) aufnehmen
D 2.2.2.14 Bauprodukte aus mineralischen Baustoffen sowie Polymerbeton für die Bekleidung von Wänden in Innenräumen
D 2.2.2.15 Keile und Klötze zum Justieren von Bauteilen, die nicht als Lager im Sinne von DIN EN 1337-1 verwendet werden
D 2.2.2.16 Elastische Dehnungselemente für metallische Bauteile im Dach- und Wandbereich
D 2.2.2.17 Haftbrücken für Gipsputzsysteme
D 2.2.2.18 Aussteifungen von Fassadenelementen für Außenwandbekleidungen, wenn diese Aussteifungen nicht für deren Standsicherheit erforderlich sind
D 2.2.2.19 Mobile Trennwände
D 2.2.2.20 Luftdurchlässige Gewebe (Eigenlast ≤ 1,0 kg/m2) einschließlich der Befestigung, angeordnet auf einer für sich standsicheren Unterkonstruktion zur Anordnung als Windnetze an Hallen, als Bedachung an eingeschossigen Gebäuden und baulichen Anlagen oder zum Anbringen an der Außenseite. Die Unterkonstruktion muss in der Lage sein, die unter der Annahme eines luftundurchlässigen Gewebes ausgeübten Lasten sicher abzutragen.
D 2.2.2.21 Befestigungsmittel von an Wänden angebrachten Dämmprodukten im Innenbereich, ausgenommen Klebstoffe auf Kunstharzbasis
D 2.2.2.22 Kleber und/oder Dübel (Verankerungsmittel) von an Decken angebrachten Dämmstoffen im Innenbereich, wenn das Gesamtgewicht aus Wärmedämmung und Beschichtung 15 kg/m2 nicht übersteigt; ausgenommen ist die Verwendung von Klebstoffen auf Kunstharzbasis im Innenbereich
D 2.2.3 Bauprodukte der Haustechnik
D 2.2.3.1 Flammenkatalysatoren
D 2.2.3.2 Öl-Nassbrenner
D 2.2.3.3 Lüftungsleitungen einschließlich Zubehör
D 2.2.3.4 Vorgefertigte Installationsschächte und -kanäle einschließlich ihrer Revisionsöffnungen
D 2.2.3.5 Ummantelungen und Verkleidungen von Abgasanlagen zum Freien einschließlich zugehöriger Unterkonstruktionen sowie Abdeckplatten und Fugendichtungen für Mündungen von Abgasanlagen aus nichtbrennbaren Baustoffen nach DIN 4102-4:2016-05, Abschnitt 4
D 2.2.3.6 Nicht abgasberührte untergeordnete Zubehörteile von Abgasanlagen (Bauteile für Kondensatableitung oder Hinterlüftung, Abstandshalter, Wandbefestigungen u. ä).
D 2.2.3.7 Befestigungsmittel für Rohrummantelungen
D 2.2.3.8 Latent-Wärmespeicherelemente aus gekapseltem Calcium-Chlorid (CaCl2 x 6 H2O) für Fußbodenheizungen, soweit die Kapselung baustoffmäßig für den Verwendungszweck geeignet ist
D 2.2.3.9 Abschlüsse von Öffnungen zur Rauchableitung in notwendigen Treppenräumen, die nicht zur Rauchfreihaltung, sondern der Entrauchung nach Evakuierung dienen, sowie deren Vorrichtung zum Öffnen
D 2.2.3.10 Heiz- und Kühlflächen an Decken und Wänden
D 2.2.3.11 Heizkörperabdeckungen
D 2.2.3.12 Bauteile, außerhalb von Gebäuden, für die Be- und Entlüftung der Gebäude- und Grundstücksentwässerung (ausgenommen Belüftungsventile nach DIN EN 12380)
D 2.2.3.13 Tageslichtführungssysteme mit Querschnittsflächen ≤ 0,4 m2
D 2.2.4 Bauprodukte für Deponien
D 2.2.4.1 Entwässerungsrohre für Deponieabdichtungen
D 2.2.4.2 Dränelemente für Deponieabdichtungen
D 2.2.4.3 Dichtungselemente für Deponieabdichtungen
D 2.2.4.4 Schutzschichten für Deponie-Dichtungselemente
D 2.2.5 Bauprodukte für die Instandsetzung
D 2.2.5.1 Bauprodukte zur Instandsetzung von Bauwerksabdichtungen sowie der zugehörigen Einbauteile, ausgenommen Produkte, die im direkten Kontakt mit Grundwasser oder Boden aushärten
D 2.2.5.2 Bauprodukte zur Instandsetzung von Dachabdichtungen sowie der zugehörigen Einbauteile
D 2.2.6 Andere Bauprodukte
D 2.2.6.1 Bauteile für Wasserbecken mit Inhalten ≤ 100 m3
D 2.2.6.2 Drucklose Behälter bis 50 m3 Rauminhalt und bis 3 m Höhe zur Lagerung von Regen- und Trinkwasser
D 2.2.6.3 Muster- und Rastergeber und Abstandhalter für Pflasterungen
D 2.2.6.4 Stützelemente zur Verwendung bei Geländesprüngen bis zu 1,0 m Höhe
D 2.2.6.5 Bauteile aus Kunststoffen für Wasserrutschen bis zu 2,0 m Höhe
D 2.2.6.6 Starre und flexible Schüttgutsilos bis 3 m3 Rauminhalt und bis 3 m Höhe (Oberkante des Silos über Gelände)
D 2.2.6.7 Nichtbegehbare Abdeckungen für Behälter, unter denen sich keine Verkehrsflächen befinden und die nicht der Standsicherheit von baulichen Anlagen oder deren Teilen dienen. Die Abdeckungen dürfen einem maximalen Innendruck von 50 mbar ausgesetzt sein.
D 2.2.6.8 Bauprodukte für gebäudeunabhängige Solaranlagen im öffentlich unzugänglichen Bereich mit einer Höhe bis zu 3 m
D 3 Technische Dokumentation nach § 86a Abs. 2 Nr. 6 BbgBO
In Bezug auf die Wesentlichen Merkmale eines Bauproduktes, die von der der CE-Kennzeichnung zugrundeliegenden harmonisierten technischen Spezifikation erfasst sind, ist die CE-Kennzeichnung die einzige Kennzeichnung (Art. 8 Abs. 3 UAbs. 1 BauPVO). Ansonsten sind weitere freiwillige Angaben zu dem Produkt möglich. In diesem Fall ist deren Korrektheit in einer technischen Dokumentation darzulegen. Hierzu kann es je nach Produkt, Einbausituation und Verwendungszweck erforderlich sein, in der Technischen Dokumentation anzugeben, welche technische Regel der Prüfung zugrunde gelegt wurde sowie ob und welche Stellen eingeschaltet wurden. Zum Beispiel kann es insbesondere sinnvoll sein, eine entsprechend Art. 30 BauPVO qualifizierte Stelle einzuschalten, sofern es keine anwendbare, anerkannte technische Regel gibt oder eine entsprechend Art. 43 BauPVO qualifizierte Stelle, sofern lediglich eine unabhängige Drittprüfung anhand einer anwendbaren technischen Regel durchgeführt werden soll.
______
1) -
2) Für bauordnungsrechtliche Anforderungen in dieser Technischen Baubestimmung ist eine Abweichung nach § 86a Abs. 1 Satz 3 BbgBO ausgeschlossen; eine Abweichung von bauordnungsrechtlichen Anforderungen kommt nur nach § 67 BbgBO in Betracht. § 16a Abs. 2 und § 17 Abs. 1 BbgBO bleiben unberührt.
3) nach EAD/ETAG/CUAP
4) Nur Bauprodukte, die auf Wunsch des Herstellers besser energetische Kennwerte als nach DIN V 4701-10_2003-08 ausweisen sollen, unterliegen dieser Regelung
5) Hinweis: Bei Verwendung über Verkehrsflächen, die durch herabfallende Glasteile gefährdet werden können (Überkopfverglasung), sind die Bestimmungen von Abschnitt a 1.2.7 zu beachten.
6) Heizseitig Warmwasser als Wärmeträgermedium
7) Für Leckanzeiger bzw. Leckageerkennungssystem gibt es für die Anwendung in Einrichtungen zur Lagerung von Brennstoffen mit einem Flammpunkt > 55°C, die für die Versorgung von Heizsystemen in Gebäuden bestimmt sind, eine technische Spezifikation nach Verordnung (EU) Nr. 305/2011. Die Verwendung bereits in Verkehr gebrachter Bauprodukte bleibt unberührt.
8) Gilt nur in den Ländern Bremen, Niedersachsen und Saarland (Stand 30.8.2010). In den Ländern, in denen die Verordnungen über die Anforderungen an Hersteller von Bauprodukten und Anwender von Bauarten und über die Überwachung von Tätigkeiten mit Bauprodukten und Bauarten erlassen wurden, wird der Übereinstimmungsnachweis ÜZ durch die Prüfung bzw. Überwachung durch anerkannte Stellen nach Maßgabe der genannten Verordnungen und der jeweils betreffenden Norm ersetzt.
9) Ausgenommen sind Leckdetektoren für Einrichtungen zur Lagerung von Brennstoffen, die für die Versorgung von Heizsystemen in Gebäuden bestimmt sind.
Anhänge | |
Anhang 1 zu Lfd. Nr. a 1.2.3.7 | Nachträgliche Bewehrungsanschlüsse mit eingemörtelten Bewehrungsstäben - Anforderung an Planung, Bemessung und Ausführung: 2019-05 |
Anhang 2 zu Lfd. Nr. a 1.2.3.8 | Verankerungen in Beton mit einbetonierten oder nachträglich eingesetzten Befestigungsmitteln - Anforderung an Planung, Bemessung und Ausführung: 2018-07 |
Anhang 3 zu Lfd. Nr. a 1.2.6.3 | Verankerungen in Mauerwerk mit nachträglich gesetzten Befestigungsmitteln - Anforderung an Planung, Bemessung und Ausführung: 2018-07 |
Anhang 4 zu Lfd. Nr. a 2.2.1.2 | Bauaufsichtliche Anforderungen, Zuordnung der Klassen, Verwendung von Bauprodukten, Anwendung von Bauarten: 2019-05 |
Anhang 5 zu Lfd. Nr. a 2.2.1.5 | WDVS mit EPS, Sockelbrandprüfverfahren: 2016-06 |
Anhang 6 zu Lfd. Nr. a 2.2.1.6 | Hinterlüftete Außenwandbekleidungen: 2016-06 |
Anhang 7 zu Lfd. Nr. a 2.2.1.7 | Anforderungen an Feststellanlagen: 2017-07 - gestrichen in der MVV TB 2019/1 |
Anhang 8 zu Lfd. Nr. a 3.2.1 | Anforderungen an bauliche Anlagen bezüglich des Gesundheitsschutzes (ABG) : 2019-05 |
Anhang 9 zu Lfd. Nr. a 3.2.2 | Textile Bodenbeläge: 2017-05 |
Anhang 10 zu Lfd. Nr. a 3.2.3 | Anforderungen an bauliche Anlagen bezüglich der Auswirkungen auf Boden und Gewässer (ABuG): 2019-05 |
Anhang 11 zu Lfd. Nr. B 2.2.1.5 | WDVS mit ETa nach ETAG 004: 2019-05 |
Anhang 12 zu Lfd. Nr. B 2.2.1.6 | Anwendungsregeln für nicht lasttragende verlorene Schalungsbausätze / -systeme und Schalungssteine für die Erstellung von Ortbeton-Wänden: 2019-05 |
Anhang 13 zu Lfd. Nr. C 2.8.1 | Richtlinie über Rollladenkästen - RokR: 2016-07 |
Anhang 14 zu Lfd. Nr. a 2.2.1.16 | Technische Regel Technische Gebäudeausrüstung - TR TGA: 2019-05 |
Nachträgliche Bewehrungsanschlüsse mit eingemörtelten Bewehrungsstäben - Anforderung an Planung, Bemessung und Ausführung Stand: Juni 2016 |
Anhang 1 |
1 Anwendungsbereich
Diese Technische Regel gilt für Bewehrungsstäbe aus Stahl nach DIN 488-1 bis -3:2009-08 oder mit allgemeiner bauaufsichtlicher Zulassung, die mit Injektionssystemen mit Europäischen Technischen Bewertung (ETA) auf Grundlage von ETAG 001 und EOTa Technical Report TR 023 "Bewertung von nachträglichen Bewehrungsanschlüssen" oder EAD 330087-00-0601 "Systeme für nachträglich eingemörtelte Bewehrungsanschlüsse" eingemörtelt werden.

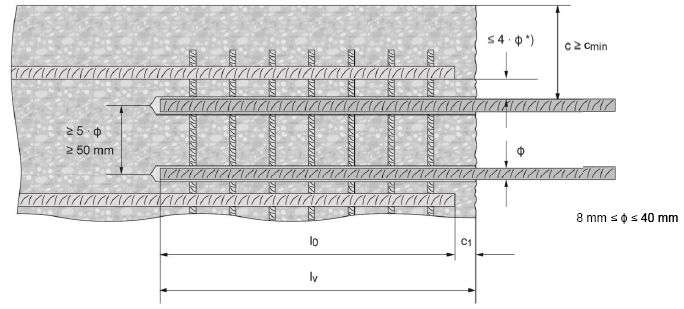

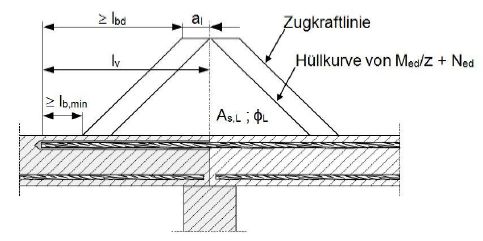

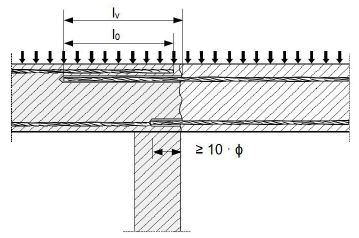

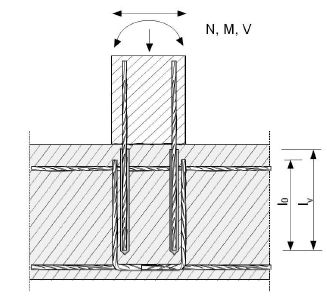

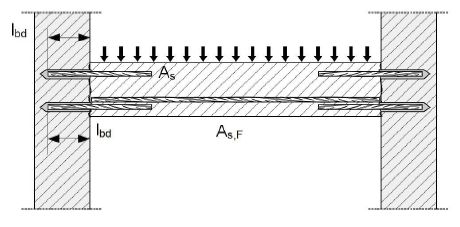

Die möglichen Anwendungsbereiche sind im Anhang 1, Bild 1 bis Bild 5 dargestellt.
2 Planung
Die Bewehrungsanschlüsse sind ingenieurmäßig zu planen. Unter Beachtung der nachfolgenden Punkte sind prüfbare Konstruktionszeichnungen anzufertigen.
Tabelle 1: Mindestbetondeckung cmin [mm] in Abhängigkeit vom Bohrverfahren, Stabdurchmesser und von der Verwendung einer Bohrhilfe
Bohrverfahren | Stabdurchmesser | Ohne Bohrhilfe | Mit Bohrhilfe |
Hammerbohren Hohlbohren Diamantbohren | φ < 25 mm | cmin = 30 mm + 0,06 lv ≥ 2 φ | cmin = 30 mm + 0,02 lv ≥ 2 φ |
φ ≥ 25 mm | cmin = 40 mm + 0,06 lv ≥ 2 φ | cmin = 40 mm + 0,02 lv ≥ 2 φ | |
Pressluftbohren | φ < 25 mm | cmin = 50 mm + 0,08 lv | cmin = 50 mm + 0,02 lv |
φ ≥ 25 mm | cmin = 60 mm + 0,08 lv ≥ 2 φ | cmin = 60 mm + 0,02 lv ≥ 2 φ |
Tabelle 2: minimaler lichter Abstand a [mm] in Abhängigkeit von der Verwendung einer Bohrhilfe und vom Stabdurchmesser
Ohne Bohrhilfe | Mit Bohrhilfe |
a = 40 mm ≥ 4 φ | a ≥ 2 φ |
3 Bemessung
Die Bewehrungsanschlüsse sind ingenieurmäßig zu bemessen. Unter Berücksichtigung der zu verankernden Lasten sind prüfbare Berechnungen anzufertigen.
Die Bemessung der Bewehrungsanschlüsse richtet sich nach DIN EN 1992-1-1:2011-01, DIN EN 1992-1-1/A1:2015-03, DIN EN 1992-1-1/NA:2013-04 und DIN EN 1992-1-1/NA/A1:2015-12.
In der Europäischen Technischen Bewertung/Zulassung (ETA) sind die Bemessungswerte der Verbundspannung fbd oder der Abminderungsfaktor für die Bemessungswerte der Verbundspannung kb angegeben, mit dem der Bemessungswert der Verbundspannung nach DIN EN 1992-1-1:2011-01, DIN EN 1992-1-1/A1:2015-03, DIN EN 1992-1-1/NA:2013-04 und DIN EN 1992-1-1/NA/A1:2015-12 zu multiplizieren ist.
Für Bewehrungsanschlüsse mit Anforderungen an den Feuerwiderstand ist der Bemessungswert der Verbundspannung unter Brandbeanspruchung fbd,fi gemäß den Bestimmungen der jeweiligen ETa zu ermitteln.
Die minimale Verankerungslänge lb,min und die minimale Übergreifungslänge l0,min entsprechend DIN EN 1992-1-1:2011-01, DIN EN 1992-1-1/A1:2015-03, DIN EN 1992-1-1/NA:2013-04 und DIN EN 1992-1-1/NA/A1:2015-12 müssen mit dem in der ETa angegebenen Faktor αlb multipliziert werden.
Der Nachweis der unmittelbaren örtlichen Krafteinleitung in den Beton gilt bei Beachtung der Bestimmungen der jeweiligen ETa als erbracht.
Die Weiterleitung der zu verankernden Lasten im Bauteil ist nachzuweisen.
4 Ausführung
4.1 Allgemeines
Die Bewehrungsanschlüsse dürfen nur durch Betriebe ausgeführt werden, die die Anforderungen nach Abschnitt 5 erfüllen.
Die Bewehrungsanschlüsse sind entsprechend den Konstruktionszeichnungen sowie der Montageanweisung (Bohrlochherstellung, Bohrlochreinigung, Vorbereitung des Bewehrungsstabes, Injektion des Verbundmörtels und Setzen des Bewehrungsstabes) des jeweiligen Injektionssystemherstellers auszuführen. Für die Bohrlochherstellung, -reinigung und die Injektion des Mörtels dürfen nur die dafür vorgesehenen Geräte verwendet werden.
4.2 Dokumentation der Ausführung
Für jeden Bewehrungsanschluss ist ein Montageprotokoll über die Ausführung anzufertigen. Die Dokumentation der Ausführung richtet sich nach Tabelle 3. Die Montageprotokolle müssen während der Bauzeit auf der Baustelle bereitliegen. Sie sind ebenso wie die Lieferscheine nach Abschluss der Arbeiten mindestens 5 Jahre vom Unternehmen aufzubewahren.
4.3 Kontrolle der Ausführung
Die ordnungsgemäße Vorbereitung und Ausführung der Arbeiten ist zu überwachen. Dafür ist das erstellte Montageprotokoll zu überprüfen und gegenzuzeichnen. Bei Abweichungen von den Planungsvorgaben ist der verantwortliche Planungsingenieur zu kontaktieren.
Tabelle 3: Montageprotokoll - Prüfungen, Anforderungen und Häufigkeit
Zeile | Gegenstand der Prüfung | Art der Prüfung | Anforderungen | Häufigkeit, Zeitpunkt |
Vorbereitung | ||||
1 | Mörtelgebinde | Verpackungsaufdruck | Verfallsdatum nicht abgelaufen | jede Lieferung |
Sichtprüfung | keine auffälligen Veränderungen | laufend | ||
Lagerungsbedingungen | Vorgaben des Herstellers | bei Ein-/Auslagerung | ||
2 | Verarbeitungsgeräte | Funktionskontrolle | einwandfreie Funktion | bei Inbetriebnahme und täglich |
3 | Arbeitsplan (erstellt aus den Planungsunterlagen) |
Anweisung für Herstellen und Verarbeiten | Einhaltung der Vorgaben | vor Beginn der Arbeiten |
Verarbeitung | ||||
4 | Witterung | Temperatur (im Verankerungsgrund) | Einhaltung Arbeitsplan und Montageanweisung | vor dem Verfüllen des Bohrloches |
Schutz des Bohrloches vor Wasserzutritt | kein Wasser im Bohrloch | vor dem Verfüllen des Bohrloches | ||
5 | Bohrlochherstellung | Überdeckung, Randabstände, Achsabstände | Einhaltung Arbeitsplan und Montageanweisung
keine Bewehrungstreffer bei den Bohrarbeiten im Fall von Treffern Planer involvieren |
jedes Bohrloch |
6 | Bohrlochreinigung | Sichtkontrolle und Ausblaskontrolle | staubfrei; saubere Bohrloch-Oberfläche | jedes Bohrloch vor dem Verfüllen |
7 | Bewehrungsstäbe | Zustand, Markierung, Gängigkeit im Bohrloch | nur Flugrost, Setztiefe markiert, gängig | jeden Stab vor dem Verfüllen des Bohrloches |
8 | Arbeitssicherheit | Persönliche Schutzausrüstung | geeignete Schutzkleidung, Schutzhandschuhe und Schutzbrille/Gesichtsschutz tragen | bei der Arbeit mit dem Injektionsmörtel |
9 | Verfüllung | Mörtel-Füllmarke auf der Mischerverlängerung | entsprechend Arbeitsplan und Montageanweisung | jeden Stab beim Setzen |
hohlraumfrei | kein Rückfedern des Stabes, kein Mörtelspritzen | |||
10 | Eingemörtelte Bewehrungsanschlüsse | Setztiefe | Setzmarkierung am Bohrlochmund | jeden Stab nach dem Setzen |
Verfüllung | Mörtel tritt am Bohrlochmund sichtbar aus |
5 Anforderungen an den Betrieb
5.1 Allgemeines
Der mit der Herstellung des Bewehrungsanschlusses betraute Betrieb muss über
Der Betrieb hat dafür zu sorgen, dass das eingesetzte Baustellenfachpersonal über die Herstellung von nachträglichen Bewehrungsanschlüssen mit eingemörtelten Bewehrungsstäben geschult wird.
5.2 Qualifizierte Führungskraft
Die qualifizierte Führungskraft muss ausreichende Kenntnisse im Stahlbetonbau und Erfahrungen bei der Herstellung von nachträglichen Bewehrungsanschlüssen mit eingemörtelten Bewehrungsstäben haben. Sie muss mindestens die Qualifikation aufweisen, welche zur selbständigen Ausführung von Stahlbetonarbeiten und zur Leitung eines Betriebes in diesem Bereich notwendig ist.
Die qualifizierte Führungskraft ist zuständig und verantwortlich für die Herstellung der Bewehrungsanschlüsse auf der Baustelle.
Zu den Aufgaben der qualifizierten Führungskraft gehören u.a.:
5.3 Verantwortlicher Bauleiter
Bei der Herstellung der nachträglichen Bewehrungsanschlüsse mit eingemörtelten Bewehrungsstäben muss ein verantwortlicher und im Eignungsnachweis benannter Bauleiter auf der Baustelle darüber wachen, dass die Bewehrungsanschlüsse mit nachträglich eingemörtelten Bewehrungsstäben ent-sprechend den Bestimmungen dieser Richtlinie hergestellt werden.
Er hat für die ordnungsgemäße Vorbereitung und Ausführung der Arbeiten zu sorgen und die Ausführung der Arbeiten zu überwachen. Dafür ist das vom Baustellenfachpersonal erstellte Montageprotokoll zu überprüfen und gegenzuzeichnen.
Der Bauleiter muss betontechnische und andere werkstofftechnische Kenntnisse, Fertigkeiten und praktische Erfahrung besitzen. Der Bauleiter muss entweder genauso qualifiziert wie die qualifizierte Führungskraft sein oder wie das Baustellenfachpersonal geschult sein.
5.4 Baustellenfachpersonal
Die Arbeiten müssen von einem im Eignungsnachweis benannten und gemäß Abschnitt 7 geschulten Baustellenfachpersonal ausgeführt werden, das insbesondere handwerklich ausgebildet ist und ent-sprechende Fertigkeiten und praktische Erfahrung besitzt.
Zu den Aufgaben des Baustellenfachpersonals gehören u. a.:
5.5 Geräteausstattung
Für die Herstellung von Bewehrungsanschlüssen mit nachträglich eingemörtelten Bewehrungsstäben müssen auf der Baustelle die in der Montageanweisung genannten Einrichtungen und Geräte vorhanden sein, welche eine fachgerechte Ausführung dieser Arbeiten ermöglichen. Es ist sicherzustellen, dass alle Geräte und Einrichtungen auf der Baustelle einwandfrei funktionieren.
Zu den Geräten und Einrichtungen gehören:
6 Eignungsnachweis
Der Eignungsnachweis wird von einer anerkannten Prüfstelle (siehe PÜZ-Verzeichnis Teil IV) ausgestellt.
Hat diese Prüfstelle festgestellt, dass die Anforderungen an den Betrieb entsprechend Abschnitt 5.1, Ziffern (2) bis (4) erfüllt sind und kann der Betrieb den Besitz eines vollständigen, mit funktionsfähigen Ausstattungsgegenständen versehenen Systemkoffers nachweisen, so stellt sie hierüber einen Eignungsnachweis aus.
Der Eignungsnachweis wird für drei Jahre widerruflich erteilt. Auf Antrag an die Prüfstelle kann die Geltungsdauer des Eignungsnachweises um jeweils drei Jahre verlängert werden.
Vor jeder Verlängerung ist der Prüfstelle darzulegen, dass die o. g. Anforderungen an den Betrieb weiterhin eingehalten werden. Jeder Wechsel des im Eignungsnachweis benannten Personals ist der Prüfstelle anzuzeigen.
7 Schulung und Prüfung des Baustellenfachpersonals
7.1 Allgemeines
Das Baustellenfachpersonal ist gemäß den nachfolgenden Inhalten zu schulen. Nach erfolgter Schulung ist der ausreichende Kenntnisstand durch eine anerkannte Prüfstelle (siehe PÜZ-Verzeichnis Teil IV, lfd. Nr. 7) zu überprüfen.
Hat diese Prüfstelle festgestellt, dass die Schulung mit Erfolg durchgeführt wurde, so stellt sie dem Baustellenfachpersonal eine Bescheinigung über die erfolgreiche Schulungsteilnahme aus.
7.2 Inhalt der Schulung
7.3 Inhalt der theoretischen Prüfung
Im Rahmen der theoretischen Prüfung ist durch das Baustellenfachpersonal in schriftlicher Form nachzuweisen, dass für das jeweilige System ausreichende Kenntnisse über die o. g. Inhalte der Schulung vorliegen.
7.4 Inhalt der praktischen Prüfung
Im Rahmen der praktischen Prüfung für das Baustellenfachpersonal sind folgende Aufgaben durchzuführen:
Im Rahmen der praktischen Prüfung ist durch das Baustellenfachpersonal nachzuweisen, dass unter anderem ausreichende Kenntnisse zu folgenden Fragestellungen vorliegen:
Anwendungsbereiche | Anlage 1 |
Bild 1: Übergreifungsstoß mit bestehender Bewehrung für Bewehrungsanschlüsse von Platten und Balken
Bild 2: Übergreifungsstoß mit bestehender Bewehrung einer biegebeanspruchten Stütze oder Wand an ein Fundament. Die Bewehrungsstäbe sind zugbeansprucht.
Bild 3: Endverankerung von Platten oder Balken
Bild 4: Bewehrungsanschlüsse überwiegend auf Druck beanspruchter Bauteile
Bild 5: Verankerung von Bewehrung zur Abdeckung der Zugkraftlinie im auf Biegung beanspruchten Bauteil
Bemerkungen:
Allgemeine Konstruktionsregeln | Anlage 2 |
_____ | |
*) | Ist der lichte Abstand der gestoßenen Stäbe größer als 4 · φ, so muss die Übergreifungslänge um die Differenz zwischen dem vorhandenen lichten Stababstand und 4 · φ vergrößert werden. |
c | Betondeckung des eingemörtelten Betonstabs |
c1 | Betondeckung an der Stirnseite des einbetonierten Betonstabs |
cmin | Mindestbetondeckung gemäß Tabelle 1 und DIN EN 1992-1-1:2011-01, DIN EN 1992-1-1/A1:2015-03, DIN EN 1992-1-1/NA:2013-04 und DIN EN 1992-1-1/NA/A1:2015-12 |
φ | Durchmesser des Betonstabs |
l0 | Länge des Übergreifungsstoßes gemäß der DIN EN 1992-1-1:2011-01, DIN EN 1992-1-1/A1:2015-03, DIN EN 1992-1-1/NA:2013-04 und DIN EN 1992-1-1/NA/A1:2015-12 |
lv | Setztiefe ≥ l0 + c1 |
d0 | Bohrernenndurchmesser |
Verankerungen in Beton mit einbetonierten oder nachträglich gesetzten Befestigungsmitteln - Anforderung an Planung, Bemessung und Ausführung Stand: Juli 2018 |
Anhang 2 |
1 Anwendungsbereich
Diese Technische Regel gilt für Verankerungen in Beton, die mit Befestigungsmitteln ausgeführt werden, die eine Europäische Technische Bewertung/Zulassung (ETA) nach folgenden technischen Spezifikationen haben:
Diese technische Regel gilt nicht für Verankerungen in kerntechnischen Anlagen.
2 Planung
2.1 Allgemeines
Die Verankerungen sind ingenieurmäßig zu planen. Unter Berücksichtigung der zu verankernden Lasten sind prüfbare Konstruktionszeichnungen anzufertigen.
Dabei sind die Bestimmungen der jeweiligen ETa zu beachten. Insbesondere sind dies:
2.2 Verankerungen von redundanten, nichttragenden (non-structural) Systemen
Redundante, nichttragende (non-structural) Systeme sind wie folgt definiert:
Mechanische Dübel und Verbunddübel: | n1 ≥ 4; n2 ≥ 1 und n3 ≤ 3,0 kN oder n1 ≥ 3; n2 ≥ 1 und n3 ≤ 2,0 kN. |
||||||
Kunststoffdübel: | n1 ≥ 4; n2 ≥ 1 und n3 ≤ 4,5 kN oder n1 ≥ 3; n2 ≥ 1 und n3 ≤ 3,0 kN. |
||||||
|
2.3 Verankerungen in baulichen Anlagen unter seismischer Einwirkung
Für Verankerungen in baulichen Anlagen unter seismischer Einwirkung dürfen in den Erdbebenzonen Deutschlands alle unter Abschnitt 1 genannten Befestigungsmittel verwendet werden. Die Verankerungen sind entsprechend den in Abschnitt 3 genannten Bemessungsverfahren für statische und quasistatische Einwirkungen zu bemessen.
3 Bemessung
3.1 Allgemeines
Die Verankerungen sind ingenieurmäßig zu bemessen. Unter Berücksichtigung der zu verankernden Lasten sind prüfbare Berechnungen anzufertigen.
Abhängig von der Art des Befestigungsmittels sind für die Bemessung der Verankerungen folgende Bemessungsmethoden anzuwenden:
Eine Vermischung der oben genannten Bemessungsmethoden ist nicht zulässig.
Die für die Bemessung erforderlichen Produktmerkmale (charakteristischen Werte der Tragfähigkeit, Achs- und Randabstände, Montagekennwerte) sind den entsprechenden ETa zu entnehmen.
Der Nachweis der unmittelbaren örtlichen Krafteinleitung in den Beton gilt unter Beachtung der Bestimmungen der jeweiligen ETa als erbracht.
Die Weiterleitung der zu verankernden Lasten im Bauteil ist nachzuweisen.
3.2 Verankerungen mit Anforderungen an den Feuerwiderstand
Bei der Bemessung von Verankerungen mit Anforderungen an den Feuerwiderstand sind zusätzlich die Bestimmungen des EOTa TR 020 zu beachten.
4 Ausführung
Hinweise zur Ausführung sind im DIBt-Papier "Hinweise für die Montage von Dübelverankerungen, Oktober 2010" (www.dibt.de) enthalten.
Verankerungen in Mauerwerk mit nachträglich gesetzten Befestigungsmitteln - Anforderung an Planung Bemessung und Ausführung Stand: Juli 2018 |
Anhang 3 |
1 Anwendungsbereich
Diese Technische Regel gilt für Verankerungen in Mauerwerk, die mit Befestigungsmitteln ausgeführt werden, die eine Europäische Technische Bewertung (ETA) nach folgenden technischen Spezifikationen haben:
2 Planung
2.1 Allgemeines
Die Verankerungen sind ingenieurmäßig zu planen. Unter Berücksichtigung der zu verankernden Lasten sind prüfbare Konstruktionszeichnungen anzufertigen.
Dabei sind die Bestimmungen der jeweiligen ETa zu beachten. Insbesondere sind dies:
Die charakteristischen Tragfähigkeiten in der ETa gelten nur für die Steine, die in der ETa angegeben sind. Für Mauerwerk aus anderen, vergleichbaren Steinen darf die charakteristische Tragfähigkeit von Injektionsankersystemen mit ETa durch Baustellenversuche nach der Technischen Regel "Durchführung und Auswertung von Versuchen am Bau für Injektionsankersysteme im Mauerwerk mit ETa nach ETAG 029 bzw. nach EAD 330076-00-0604, Stand: Dezember 2016" ermittelt werden.
2.2 Verankerungen von redundanten, nichttragenden (non-structural) Systemen
Redundante, nichttragende (non-structural) Systeme sind wie folgt definiert:
Kunststoffdübel: | n1 ≥ 4; n2 ≥ 1 und n3 ≤ 4,5 kN oder n1 ≥ 3; n2 ≥ 1 und n3 ≤ 3,0 kN. |
||||||
|
3 Bemessung
Die Verankerungen sind ingenieurmäßig zu bemessen. Unter Berücksichtigung der zu verankernden Lasten sind prüfbare Berechnungen anzufertigen.
Abhängig von der Art des Befestigungsmittels sind für die Bemessung der Verankerungen folgende Bemessungsmethoden anzuwenden:
Eine Vermischung der oben genannten Bemessungsmethoden ist nicht zulässig.
Die für die Bemessung erforderlichen Produktmerkmale (charakteristischen Werte der Tragfähigkeit, Achs- und Randabstände, Montagekennwerte) sind den entsprechenden ETa zu entnehmen.
Der Nachweis der unmittelbaren örtlichen Krafteinleitung in das Mauerwerk gilt unter Beachtung der Bestimmungen der jeweiligen ETa als erbracht.
Die Weiterleitung der zu verankernden Lasten im Bauteil ist nachzuweisen.
4 Ausführung
Hinweise zur Ausführung sind im DIBt-Papier "Hinweise für die Montage von Dübelverankerungen, Oktober 2010" (www.dibt.de) enthalten.
Bauaufsichtliche Anforderungen, Zuordnung der Klassen, Verwendung von Bauprodukten, Anwendung von Bauarten Stand: Mai 2019 |
Anhang 4 |
Folgende Amtsblätter der Europäischen Union wurden berücksichtigt:
Hinweis: Sofern von den Verwendungs- oder Ausführungsbestimmungen in dieser technischen Regel abgewichen werden soll, sind Zustimmungen im Einzelfall gemäß § 20 BbgBO oder vorhabenbezogene Bauart genehmigungen nach § 16a Abs. 2 BbgBO erforderlich.
1 Teile von baulichen Anlagen, an die Anforderungen an das Brandverhalten und Glimmverhalten gestellt werden
Zur Erfüllung der Bauwerksanforderungen in a 2.1.2 bei Verwendung von Teilen baulicher Anlagen nach Technischen Baubestimmungen oder nach Verwendbarkeitsnachweisen gemäß § 17 BbgBO sind die mindestens erforderlichen Baustoffklassen dem Abschnitt 1.1 zu entnehmen. Sofern in den nachfolgenden Abschnitten nichts anderes gefordert ist, gilt die Mindestanforderung "normalentflammbar" für das Brandverhalten der Baustoffe.
Zur Erfüllung der Bauwerksanforderungen in a 2.1.2 bei Verwendung von Teilen baulicher Anlagen, bei denen Bauprodukte nach harmonisierten technischen Spezifikationen verwendet werden, sind die mindestens erforderlichen Leistungen dem Abschnitt 1.2 zu entnehmen.
1.1 Bauaufsichtliche Anforderungen und Baustoffklassen nach DIN 4102-1:1998-05 und weitere Merkmale
Tabelle 1.1: Bauaufsichtliche Anforderung und Zuordnung der Baustoffklassen nach DIN 4102-1:1998-05 einschließlich Bodenbeläge und lineare Rohrdämmstoffe und weitere Angaben
Bauaufsichtliche Anforderung nach a 2.1.2 | Mindestens geeignete Baustoffklassen nach DIN 4102-1:1998-05 und weitere Angaben | Zusätzliche Merkmale für die Verwendung |
nichtbrennbar | a 2 | - |
schwerentflammbar | B 1 und |
Baustoffe mit Ausnahme Bodenbeläge: begrenzte Rauchentwicklung (I ≤ 400 % x Min. bei Prüfung nach DIN 4102-15:1990-05) bestanden |
schwerentflammbar und nicht brennend abfallend oder abtropfend |
B 1 | Kein brennendes Abfallen oder Abtropfen begrenzte Rauchentwicklung (I ≤ 400 % x Min. bei Prüfung nach DIN 4102-15:1990-05) bestanden |
schwerentflammbar und geringe Rauchentwicklung |
B 1 und |
geringe Rauchentwicklung (I ≤ 100 % x Min. bei Prüfung nach DIN 4102-15:1990-05) bestanden |
schwerentflammbar und nicht brennend abfallend oder abtropfend sowie geringe Rauchentwicklung |
B 1 | Kein brennendes Abfallen oder Abtropfen geringe Rauchentwicklung (I ≤ 100 % x Min. bei Prüfung nach DIN 4102-15:1990-05) bestanden |
normalentflammbar nicht brennend abfallend oder abtropfend |
B 2 | Kein brennendes Abfallen oder Abtropfen |
normalentflammbar | B 2 | - |
soweit erforderlich zusätzlich Schmelzpunkt > 1.000 °C | Angabe: Schmelzpunkt von mindestens 1.000 °C nach DIN 4102-17:2017-12 |
Für Bauprodukte - ausgenommen Bodenbeläge - werden bei den Prüfungen nach DIN 4102-1:1998-05, Abschnitte 6.1 und 6.2, Ergebnisse über das brennende Abtropfen oder das Abfallen brennender Probenteile bzw. nach DIN 4102-1:1998-05, Abschnitte 6.1, Werte über die Rauchentwicklung festgestellt. Diese Ergebnisse und die Werte sind - ausgenommen für Bodenbeläge - vom Hersteller anzugeben.
1.2 Mindestens erforderliche Leistungen zum Brandverhalten
Tabelle 1.2: Bauaufsichtliche Anforderung und Zuordnung der Klassen nach DIN EN 13501-1:2010-01
Bauaufsichtliche Anforderungen | Mindestens erforderliche Leistungen | ||
Bauprodukte, ausgenommen lineare Rohrdämmstoffe und Bodenbeläge |
lineare Rohrdämmstoffe | Bodenbeläge | |
nichtbrennbar | A2 - s1,d0* | A2L - s1,d0* | A2fl - s1 |
schwerentflammbar und nicht brennend abfallend oder abtropfend, sowie geringe Rauchentwicklung | C - s1,d0* | CL - s1,d0* | - |
schwerentflammbar und nicht brennend abfallend oder abtropfend | C - s2,d0* | CL - s2,d0* | - |
schwerentflammbar und geringe Rauchentwicklung | C - s1,d2* | CL - s1,d2* | Cfl - s1 |
schwerentflammbar | C - s2,d2* | CL - s2,d2* | Cfl - s1 |
normalentflammbar und nicht brennend abfallend oder abtropfend | E | EL | - |
normalentflammbar | E - d2 | EL - d2 | Efl |
soweit erforderlich zusätzlich Schmelzpunkt > 1.000 °C | Angabe: Schmelzpunkt von mindestens 1.000 °C |
Angabe: Schmelzpunkt von mindestens 1.000 °C |
- |
* soweit erforderlich Glimmverhalten | siehe 1.3 | siehe 1.3 | - |
Erläuterungen zu Tabelle 1.2:
Herleitung des Kurzzeichens | Kriterium | Anwendungsbereich |
s (Smoke) | Rauchentwicklung | Anforderungen an die Rauchentwicklung
|
d (Droplets) | brennendes Abtropfen/Abfallen | Anforderungen an das brennende Abtropfen/Abfallen
|
....fl (Floorings) | Brandverhaltensklasse für Bodenbeläge | |
...L (Linear Pipe Thermal Insulation Products) | Brandverhaltensklasse für lineare Produkte zur Wärmedämmung von linearen Rohren |
1.3 Mindestens erforderliche Leistungen zum Glimmverhalten
Zur Erfüllung der Bauwerksanforderungen in a 2.1.2 bei schwerentflammbaren oder nichtbrennbaren Teilen baulicher Anlagen, bei denen Bauprodukte nach folgenden harmonisierten Normen (EN 438-7:20052, EN 13162:2012+A1:20153, EN 13168:2012+A1:20154, EN 13170:2012+A1:20155, EN 13171:2012+A1:20156, EN 13950:20147, EN 13964:20148, EN 13986:2004+A1:20159, EN 14064-1:201010, EN 14190:201411, EN 14303:2009+A1:201312, EN 15037-4:2010+A1:201313, EN 15498:200814) verwendet werden sollen, sind gemäß Tabelle 1.2 Angaben zum Glimmverhalten erforderlich. Zur Bestimmung des Glimmverhaltens liegt ein europäisches Prüfverfahren DIN EN 16733:2016-07 vor; die notwendige Angabe lautet: "Die Prüfung wurde bestanden: das Produkt zeigt keine Neigung zum kontinuierlichen Schwelen.".
____________
2 In Deutschland umgesetzt durch DIN EN 438-7:2005-04.
3 In Deutschland umgesetzt durch DIN EN 13162:2015-04.
4 In Deutschland umgesetzt durch DIN EN 13168:2015-04.
5 In Deutschland umgesetzt durch DIN EN 13170:2015-04.
6 In Deutschland umgesetzt durch DIN EN 13171:2015-04.
7 In Deutschland umgesetzt durch DIN EN 13950:2014-09.
8 In Deutschland umgesetzt durch DIN EN 13964:2014-08.
9 In Deutschland umgesetzt durch DIN EN 13986:2015-06.
10 In Deutschland umgesetzt durch DIN EN 14064-1:2010-06.
11 In Deutschland umgesetzt durch DIN EN 14190:2014-09.
12 In Deutschland umgesetzt durch DIN EN 14303:2013-04.
13 In Deutschland umgesetzt durch DIN EN 15037-4:2013-08.
14 In Deutschland umgesetzt durch DIN EN 15498:2008-08.
2 Elektrische Kabel und elektrische Kabelanlagen
2.1 Elektrische Kabel
2.1.1 Bauaufsichtliche Anforderungen und Baustoffklassen nach DIN 4102-1:1998-05 und weitere Merkmale
Zum Nachweis des Brandverhaltens für elektrische Kabel nach Technischen Baubestimmungen oder nach Verwendbarkeitsnachweisen gemäß § 17 BbgBO können die Zuordnung der Baustoffklassen nach DIN 4102-1:1998-05 zu den Anforderungen nach a 2.1.2 der Tabelle 2.1.1 und weitere Merkmale entnommen werden.
Tabelle 2.1.1: Bauaufsichtliche Anforderungen und Baustoffklassen nach DIN 4102-1:1998-05 und weitere Merkmale
Bauaufsichtliche Anforderung | Mindestens erforderliche Baustoffklassen nach DIN 4102-1:1998-05 | Zusätzliche Merkmale für die Verwendung |
1 | 2 | 2 |
nichtbrennbar | a 2 | |
schwerentflammbar | B 1 | begrenzte Rauchentwicklung (I ≤ 400 % x Min. bei Prüfung nach DIN 4102-15:1990-05) bestanden |
schwerentflammbar und mit geringer Rauchentwicklung | B 1 | und geringe Rauchentwicklung (I ≤ 100 % x Min. bei Prüfung nach DIN 4102-15:1990-05) bestanden |
normalentflammbar | B 2 | - |
Für Bauprodukte werden bei den Prüfungen nach DIN 4102-15:1990-05 Abschnitt 4.4 Werte über die Rauchentwicklung festgestellt. Diese Werte sind vom Hersteller anzugeben.
2.1.2 Mindestens erforderliche Leistungen zum Brandverhalten
Für die Verwendung in baulichen Anlagen sind für Kabel und Leitungen, nach Abschnitt 4.1 der EN 50575:2014+A1:201615 die mindestens erforderlichen Leistungen der Tabelle 2.1.2 zu entnehmen.
Tabelle 2.1.2: Bauaufsichtliche Anforderung und Zuordnung der Brandverhaltensklasse nach DIN EN 13501-6:2014-07
Bauaufsichtliche Anforderung | Mindestens erforderliche Leistungen |
nichtbrennbar | Aca |
schwerentflammbar | B1ca -s2 |
schwerentflammbar und mit geringer Rauchentwicklung | B1ca -s1 |
normalentflammbar | Eca |
Erläuterung ...ca(cable) Brandverhaltensklasse von Kabeln |
________
15) In Deutschland umgesetzt durch DIN EN 50575:2017-02
2.2 Elektrische Kabelanlagen
Zur Erfüllung der Bauwerksanforderungen in a 2.1.15 und a 2.2.1.8 sind zum Nachweis des Funktionserhalts elektrischer Kabelanlagen unter Brandeinwirkung für Bauarten gemäß § 16a BbgBO die mindestens erforderlichen Funktionserhaltsklassen nach DIN 4102-12:1998-11 der Tabelle 2.2.1 zu entnehmen.
Tabelle 2.2.1: Bauaufsichtliche Anforderungen und Funktionserhaltsklassen nach DIN 4102-12:1998-11
Funktionserhalt in Anforderungen | Mindestens erforderliche Funktionserhaltsklassen nach DIN 4102-12:1998-11 |
≥ 30 | E 30 |
≥ 60 | E 60 |
≥ 90 | E 90 |
3 Bedachungen
3.1 Bedachungen mit Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme und Klasse nach DIN 4102-7:1998-07
Zur Erfüllung der Bauwerksanforderungen in a 2.1.9 ist zum Nachweis der Eigenschaft einer Bedachung als Teil der baulichen Anlage bei einer Brandbeanspruchung von außen gegen Flugfeuer und strahlende Wärme (harte Bedachung) die mindestens erforderliche Klasse für eine als widerstandsfähig gegen Flugfeuer und strahlende Wärme geltende Bedachung nach DIN 4102-7:1998-07 in Verbindung mit DIN SPEC 4102-23:2011-10 der Tabelle 3.1 zu entnehmen.
Tabelle 3.1: Bauaufsichtliche Anforderung und Klasse nach DIN 4102-7:1998-07
Bauaufsichtliche Anforderung | DIN 4102-7:1998-07 |
Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme (harte Bedachung) | widerstandsfähig gegen Flugfeuer und strahlende Wärme |
3.2 Bedachungen mit Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme bei Verwendung von Bauprodukten nach europäischen harmonisierten Spezifikationen und mindestens erforderliche Leistungen
Zur Erfüllung der Bauwerksanforderungen in a 2.1.9 ist zum Nachweis einer harten Bedachung unter Verwendung von Bauprodukten (EN 494:2012+A1:201516, EN 534:2006+A1:201017, EN 1873:200518, EN 13707:2004+A2:200919, EN 13956:201220, EN 14351-1:2006+A2:201621, EN 14783:201322 und EN 14963:200623), die die CE-Kennzeichnung aufgrund der Verordnung (EU) Nr. 305/2011 tragen, die mindestens erforderliche Leistungen der Tabelle 3.2 zu entnehmen.
Wenn im Rahmen der CE-Kennzeichnung die Klasse BROOF(t1), Beanspruchung durch Feuer von außen gemäß DIN EN 13501-5:2016-12, angegeben wird, gilt diese für die Bedachung nach a 2.1.9 nur, wenn die Ausführung der Bedachung den Ausführungen im zugehörigen Klassifizierungsdokument entspricht.
Tabelle 3.2: Bauaufsichtliche Anforderung und Zuordnung der Bauteilklasse nach DIN EN 13501-5:2010-02
Bauaufsichtliche Anforderung | DIN EN 13501-5:2010-02 |
Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme (harte Bedachung) | BROOF(t1) |
____________
16) In Deutschland umgesetzt durch DIN EN 494:2015-12.
17) In Deutschland umgesetzt durch DIN EN 534:2010-07.
18) In Deutschland umgesetzt durch DIN EN 1873:2006-03.
19) In Deutschland umgesetzt durch DIN EN 13707:2009-10.
20) In Deutschland umgesetzt durch DIN EN 13956:2013-03.
21) In Deutschland umgesetzt durch DIN EN 14351:2016-12.
22) In Deutschland umgesetzt durch DIN EN 14783:2013-07.
23) In Deutschland umgesetzt durch DIN EN 14963:2006-12.
4 Bauteile
4.1 Tragende Bauteile
Zur Erfüllung der Bauwerksanforderungen in a 2.1.3 bei Planung, Bemessung und Ausführung von tragenden Teilen baulicher Anlagen sind bei Ermittlung der Standsicherheit im Brandfall nach Eurocode die Tabellen 4.1.1 und 4.1.2 einzuhalten.
Die Anforderungen in den Tabellen sind nur erfüllt, wenn die Bemessung der Bauteile nach den Technischen Baubestimmungen des Teiles A, Kapitel a 1, lfd. Nrn. a 1.2 erfolgt ist.
Tabelle 4.1.1: Bauaufsichtliche Anforderungen und Bemessung nach Eurocode
Bauaufsichtliche Anforderung | Ermittelte Dauer der Standsicherheit im Brandfall in Min. gem. Eurocode ** bei Einwirkung ETK nach DIN EN 1991** | Zusätzlich zum Eurocode zu beachtende Anwendungsregel für Bauarten unter Verwendung bestimmter Baustoffe*** |
feuerhemmend | ≥ 30 | DIN 4102-4:2016-05 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | ≥ 30**** | DIN 4102-4:2016-05 |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung aus nichtbrennbaren* Baustoffen) |
- | - |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren* Baustoffen
hochfeuerhemmend und aus nichtbrennbaren* Baustoffen |
≥ 60**** | DIN 4102-4:2016-05 |
feuerbeständig (tragende und aussteifende Teile nichtbrennbar *)
feuerbeständig und aus nichtbrennbaren* Baustoffen |
≥ 90**** | DIN 4102-4:2016-05 |
Brandwand (feuerbeständig und aus nichtbrennbaren* Baustoffen)
Wand anstelle einer Brandwand (hochfeuerhemmend und aus nichtbrennbaren* Baustoffen auch unter zusätzlicher mechanischer Beanspruchung standsicher) |
nicht ermittelbar | - |
Gebäudeabschlusswände, die jeweils von innen nach außen die Feuerwiderstandsfähigkeit der tragenden und aussteifenden Teile des Gebäudes, mindestens jedoch feuerhemmende Bauteile, und von außen nach innen die Feuerwiderstandsfähigkeit feuerbeständiger Bauteile haben | nicht ermittelbar | |
Feuerwiderstandsfähigkeit 120 Min und aus nichtbrennbaren* Baustoffen | ≥ 120 | - |
* Hinsichtlich der Anforderungen gilt Tabelle 1.1.
** DIN EN 1992-1-2:2010-12, DIN EN 1993-1-2:2010-12, DIN EN 1994-1-2:2010-12, DIN EN 1995-1-2:2010-12, DIN EN 1999-1-2:2010-12, DIN EN 1996-1-2:2011-04, DIN EN 1991-1-2:2010-12, Abschnitt 3.2.1 *** Hinsichtlich der Anforderungen gilt Tabelle 1.1 oder Tabelle 1.2 **** Für DIN EN 1995 nicht zutreffend, da Anforderungen zum Brandverhalten der tragenden Teile nicht eingehalt |
Tabelle 4.1.2: Bauaufsichtliche Anforderungen und Klassen (Tabellenwerte) nach Eurocode DIN EN 1992-1-2:2010-12, DIN EN 1994-1-2:2010-12, DIN EN 1996-1-2/NA:2013-06
Bauaufsichtliche Anforderung | Klassen nach Eurocode** DIN EN 1992-1-2:2010-12, Abschnitt 5 DIN EN 1994-1-2:2010-12, Abschnitt 4.2 DIN EN 1996-1-2/NA:2013-06, zu Anhang B |
Zusätzlich zum Eurocode einzuhaltende Anwendungsregel für Bauarten unter Verwendung bestimmter Baustoffe*** |
feuerhemmend | R30 | DIN 4102-4:2016-05 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | R30 | DIN 4102-4:2016-05 |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung aus nichtbrennbaren* Baustoffen) |
- | - |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren* Baustoffen hochfeuerhemmend und aus nichtbrennbaren* Baustoffen |
R60 | DIN 4102-4:2016-05 |
feuerbeständig (tragende und aussteifende Teile nichtbrennbar*) feuerbeständig und aus nichtbrennbaren* Baustoffen |
R90 | DIN 4102-4:2016-05 |
Brandwand (feuerbeständig und aus nichtbrennbaren* Baustoffen) Wand anstelle einer Brandwand (hochfeuerhemmend und aus nichtbrennbaren* Baustoffen auch unter zusätzlicher mechanischer Beanspruchung standsicher) |
||
Gebäudeabschlusswände, die jeweils von innen nach außen die Feuerwiderstandsfähigkeit der tragenden und aussteifenden Teile des Gebäudes, mindestens jedoch feuerhemmende Bauteile, und von außen nach innen die Feuerwiderstandsfähigkeit feuerbeständiger Bauteile haben | ||
Feuerwiderstandsfähigkeit 120 Min und aus nichtbrennbaren* Baustoffen | R120 | DIN 4102-4:2016-05 |
* Hinsichtlich der Anforderungen gilt Tabelle 1.1.
** Die Klasse nach Eurocode berücksichtigt das Brandverhalten der Baustoffe nicht. Es gilt Tabelle 1.2. *** Hinsichtlich der Anforderungen gilt Tabelle 1.1 oder Tabelle 1.2 |
Die Anforderungen der Tabellen 4.1.1, Spalte 1 und 4.1.2, Spalte 1 sind nur erfüllt, wenn die diese Teile tragenden oder aussteifenden Bauteile mindestens die gleiche Feuerwiderstandsfähigkeit aufweisen.
4.2 Raumabschließende Bauteile
Zur Erfüllung der Bauwerksanforderungen in a 2.1.3 bei Planung, Bemessung und Ausführung von raumabschließenden und ggf. tragenden Teilen baulicher Anlagen sind für die Bemessung der Feuerwiderstandsfähigkeit nach Eurocode die Tabellen 4.2.1 bis 4.2.3 einzuhalten.
Die Anforderungen in den Tabellen 4.2.1 bis 4.2.3 sind nur erfüllt, wenn die Bemessung der Bauteile nach den Technischen Baubestimmungen des Teiles A, Kapitel a 1, lfd. Nrn. a 1.2 erfolgt ist.
4.2.1 Nichttragende raumabschließende Wände
Tabelle 4.2.1: Bauaufsichtliche Anforderungen und KIassen (Tabellenwert) nach Eurocode DIN EN 1992-1-2:2010-12 und DIN EN 1996-1/NA:2013-06
Bauaufsichtliche Anforderung | Klassen nach Eurocode** DIN EN 1992-1-2:2010-12, Abschnitt 5 DIN EN 1996-1-2/NA:2013-06, zu Anhang B | Zusätzlich zum Eurocode einzuhaltende Anwendungsregel für Bauarten unter Verwendung bestimmter Baustoffe*** |
feuerhemmend | EI 30 | DIN 4102-4:2016-05 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | EI 30 | DIN 4102-4:2016-05 |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung aus nichtbrennbaren* Baustoffen) | - | |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren* Baustoffen hochfeuerhemmend und aus nichtbrennbaren* Baustoffen |
EI 60 | DIN 4102-4:2016-05 |
feuerbeständig (tragende und aussteifende Teile nichtbrennbar*) feuerbeständig und aus nichtbrennbaren* Baustoffen |
EI 90 | DIN 4102-4:2016-05 |
Brandwand (feuerbeständig und aus nichtbrennbaren* Baustoffen) Wand anstelle einer Brandwand (hochfeuerhemmend und aus nichtbrennbaren* Baustoffen auch unter zusätzlicher mechanischer Beanspruchung standsicher) | - | - |
Gebäudeabschlusswände, die jeweils von innen nach außen die Feuerwiderstandsfähigkeit der tragenden und aussteifenden Teile des Gebäudes, mindestens jedoch feuerhemmende Bauteile, und von außen nach innen die Feuerwiderstandsfähigkeit feuerbeständiger Bauteile haben | - | - |
Feuerwiderstandsfähigkeit 120 Min und aus nichtbrennbaren* Baustoffen | EI 120 | DIN 4102-4:2016-05 |
* Hinsichtlich der Anforderungen gilt Tabelle 1.1.
** Die Klasse nach Eurocode berücksichtigt das Brandverhalten der Baustoffe nicht. Es gilt Tabelle 1.2. *** Hinsichtlich der Anforderungen gilt Tabelle 1.1 oder Tabelle 1.2. |
Die Anforderung der Tabelle 4.2.1, Spalte 1, ist nur erfüllt, wenn anschließende Bauteile mindestens die gleiche Feuerwiderstandsfähigkeit aufweisen. Die Übergänge zu diesen Bauteilen dürfen den Raumabschluss nach lfd. Nr. a 2.1.3.3 nicht beeinträchtigen.
4.2.2 Tragende raumabschließende Wände
Tabelle 4.2.2: Bauaufsichtliche Anforderungen und Klassen (Tabellenwerte) nach Eurocode DIN EN 1992-1-2:2010-12 und DIN EN 1996-1-2/NA:2013-06
Bauaufsichtliche Anforderung | Klassen nach Eurocode** DIN EN 1992-1-2:2010-12, Abschnitt 5 DIN EN 1996-1-2/NA:2013-06, zu Anhang B bei einseitiger Brandbeanspruchung | Zusätzlich zum Eurocode einzuhaltende Anwendungsregel für Bauarten unter Verwendung bestimmter Baustoffe*** |
feuerhemmend | REI 30 | DIN 4102-4:2016-05 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | REI 30 | DIN 4102-4:2016-05 |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung) |
- | - |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren* Baustoffen hochfeuerhemmend und aus nichtbrennbaren* Baustoffen |
REI 60 | DIN 4102-4:2016-05 |
feuerbeständig (tragende und aussteifende Teile nichtbrennbar*) feuerbeständig und aus nichtbrennbaren* Baustoffen |
REI 90 | DIN 4102-4:2016-05 |
Brandwand (feuerbeständig und aus nichtbrennbaren* Baustoffen) | REI 90 und Kriterium M | DIN 4102-4:2016-05 |
REI-M 90 | DIN 4102-4:2016-05 | |
Wand anstelle einer Brandwand (hochfeuerhemmend und aus nichtbrennbaren* Baustoffen auch unter zusätzlicher mechanischer Beanspruchung standsicher) | REI 60 und Kriterium M | DIN 4102-4:2016-05 |
REI-M 60 | DIN 4102-4:2016-05 | |
Gebäudeabschlusswände, die jeweils von innen nach außen die Feuerwiderstandsfähigkeit der tragenden und aussteifenden Teile des Gebäudes, mindestens jedoch feuerhemmende Bauteile, und von außen nach innen die Feuerwiderstandsfähigkeit feuerbeständiger Bauteile haben | - | - |
Feuerwiderstandsfähigkeit 120 Min | REI 120 | DIN 4102-4:2016-05 |
*) Hinsichtlich der Anforderungen gilt Tabelle 1.1.
**) Die Klasse nach Eurocode berücksichtigt das Brandverhalten der Baustoffe nicht. Es gilt Tabelle 1.2. ***) Hinsichtlich der Anforderungen gilt Tabelle Tabelle 1.1 oder Tabelle 1.2. |
Die Anforderung der Tabelle 4.2.2, Spalte 1, ist nur erfüllt, wenn anschließende Bauteile mindestens die gleiche Feuerwiderstandsfähigkeit aufweisen. Die Übergänge zu diesen Bauteilen dürfen den Raumabschluss nach lfd. Nr. a 2.1.3.3 nicht beeinträchtigen.
4.2.3 Tragende raumabschließende Decken
Tabelle 4.2.3: Bauaufsichtliche Anforderungen und Klassen (Tabellenwerte) nach Eurocode1
Bauaufsichtliche Anforderung | Klassen nach Eurocode** DIN EN 1992-1-2:2010-12, Abschnitt 5 oder DIN EN 1994-1-2:2010-12, Abschnitt 4.3 | DIN EN 1992-1-2:2010-12, Abschnitt 5 oder DIN EN 1994-1-2:2010-12, Abschnitt 4.3 Zusätzlich zum Eurocode einzuhaltende Anwendungsregel für Bauarten unter Verwendung bestimmter Baustoffe*** |
feuerhemmend | REI 30 | DIN 4102-4:2016-05 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | REI 30 | DIN 4102-4:2016-05 |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung) |
- | - |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren* Baustoffen hochfeuerhemmend und aus nichtbrennbaren* Baustoffen |
REI 60 | DIN 4102-4:2016-05 |
feuerbeständig (tragende und aussteifende Teile nichtbrennbar*) feuerbeständig und aus nichtbrennbaren* Baustoffen |
REI 90 | DIN 4102-4:2016-05 |
Feuerwiderstandsfähigkeit 120 Min | REI 120 | DIN 4102-4:2016-05 |
*) Hinsichtlich der Anforderungen gilt Tabelle 1.1.
**) Die Klasse nach Eurocode berücksichtigt das Brandverhalten der Baustoffe nicht. Es gilt Tabelle 1.2. ***) Hinsichtlich der Anforderungen gilt Tabelle Tabelle 1.1 oder Tabelle 1.2. 1) Bei Decken ist der Nachweis gemäß Spalte 2 auch für Brandeinwirkung von der Oberseite (Brand von oben nach unten) entsprechend der Anforderung in a 2.1.8 zu führen. |
Die Anforderung der Tabelle 4.2.3, Spalte 1, ist nur erfüllt, wenn anschließende Bauteile mindestens die gleiche Feuerwiderstandsfähigkeit aufweisen. Die Übergänge zu diesen Bauteilen dürfen den Raumabschluss nach lfd. Nr. a 2.1.3.3 nicht beeinträchtigen.
Für Decken aus Beton, Stahlbeton, Spannbeton oder Verbunddecken nach den Eurocodes DIN EN 1992-1-1:2011-01 bzw. DIN EN 1994-1-1:2010-12, die hinsichtlich der Tragfähigkeit im Brandfall (Kriterium R) bemessen wurden, gilt neben der Tabelle 4.1.1 Folgendes:
4.2.4 Tragende Bauteile, raumabschließende Decken, Brandwände und Wände anstelle von Brandwänden, Trennwänden, Wänden notweniger Treppenräume und Flure, Außenwände, selbstständige Unterdecken, Dächer, Treppen, Systemböden
Zur Erfüllung der Bauwerksanforderungen in a 2.1.3 sind für raumabschließende und/oder tragende Teile baulicher Anlagen nach Technischen Baubestimmungen oder nach Verwendbarkeitsnachweisen gemäß § 17 BbgBOoder Nachweise zur Anwendbarkeit von Bauarten gemäß § 16a BbgBO die mindestens erforderlichen Klassen nach Abschnitt 4.2, Tabelle 4.2.4, einzuhalten.
Tabelle 4.2.4: Bauaufsichtliche Anforderungen und Klassen nach DIN 4102-2:1977-09
Bauaufsichtliche Anforderung | Mindestens erforderliche Klassen nach DIN 4102-2:1977-09 | Kurzbezeichnung nach DIN 4102-2:1977-09 |
feuerhemmend | Feuerwiderstandsklasse F 30 | F 30 - B1 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | Feuerwiderstandsklasse F 30 und aus nichtbrennbaren Baustoffen | F 30 - A1 |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren Baustoffen** | FeuerwiderstandsklasseF 60 und in den wesentlichen Teilen aus nichtbrennbaren Baustoffen | F 60 - AB2,3 |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung)6 | - | - |
hochfeuerhemmend und aus nichtbrennbaren* Baustoffen | FeuerwiderstandsklasseF 60 und aus nichtbrennbaren Baustoffen | F 60 - A2,3 |
feuerbeständig (tragende und aussteifende Teile nicht brennbar*) | FeuerwiderstandsklasseF 90 und in den wesentlichen Teilen aus nichtbrennbaren Baustoffen | F 90 - AB4,5 |
feuerbeständig und aus nichtbrennbaren* Baustoffen | FeuerwiderstandsklasseF 90 und aus nichtbrennbaren Baustoffen | F 90 - A4,5 |
Brandwand (feuerbeständig und aus nichtbrennbaren* Baustoffen) | Brandwand | - |
Wand anstelle einer Brandwand (hochfeuerhemmend und aus nichtbrennbaren* Baustoffen auch unter zusätzlicher mechanischer Beanspruchung standsicher) |
hochfeuerhemmende Wand anstelle einer Brandwand und aus nichtbrennbaren Baustoffen auch unter zusätzlicher mechanischer Beanspruchung standsicher (Wand anstelle einer Brandwand) | |
Wand anstelle einer Brandwand (hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung)7 |
- | - |
Gebäudeabschlusswände, die jeweils von innen nach außen die Feuerwiderstandsfähigkeit der tragenden und aussteifenden Teile des Gebäudes, mindestens jedoch feuerhemmende Bauteile, und von außen nach innen die Feuerwiderstandsfähigkeit feuerbeständiger Bau- teile haben | Gebäudeabschlusswände, die jeweils von innen nach außen die Feuerwiderstandsfähigkeit der tragenden und aussteifenden Teile des Gebäudes, mindestens jedoch feuerhemmende Bauteile, und von außen nach innen die Feuerwiderstandsfähigkeit feuerbeständiger Bauteile haben | F 30 - B (von innen) und F90 - B (von außen) |
Feuerwiderstandsfähigkeit 120 Min. und aus nichtbrennbaren Baustoffen | Feuerwiderstandsklasse F 120 und aus nichtbrennbaren Baustoffen | F 120-A |
1) Bei nichttragenden Außenwänden auch W 30 zulässig.
2) Der Nachweis und die Zuordnung erfolgen nach Tabelle 4.3.1. 3) Bei nichttragenden Außenwänden auch W 60 zulässig. 4) Bei nichttragenden Außenwänden auch W 90 zulässig. 5) Tragende Bauteile müssen nach DIN 4102-2:1977-09, Abschnitt 6.2.2.6, unter entsprechender Last geprüft sein. 6) Für diese Bauteile nach der unter der lfd. Nr. a 2.2.1.4 genannten technischen Regel genügt ein allgemeines bauaufsichtliches Prüfzeugnis nach Teil C 3, lfd. Nr. 3.21, mit der mindestens erforderlichen Angabe: R 60-K260 bzw. REI 60-K260. 7) Für diese Bauteile nach der unter der lfd. Nr. A.2.2.1.4 genannten technischen Regel genügt ein allgemeines bauaufsichtliches Prüfzeugnis nach Teil C 3 lfd. Nr. 3.21 unter Stoßbelastung mit der mindestens erforderlichen Angabe: REI 60-M-K260. *) Hinsichtlich der Anforderungen gilt Tabelle 1.2.1. **) In Bauteilebene durchgehende Schicht aus nichtbrennbaren Baustoffen. |
Die Anforderung der Tabelle 4.2.4, Spalte 1, ist nur erfüllt, wenn anschließende Bauteile mindestens die gleiche Feuerwiderstandsfähigkeit aufweisen. Die Übergänge zu diesen Bauteilen dürfen den ggf. erforderlichen Raumabschluss nach lfd. Nr. a 2.1.3.3 nicht beeinträchtigen.
4.3 Verwendung von Bauprodukten nach harmonisierten technischen Spezifikationen für tragende und/oder raumabschließende Bauteile
Zur Erfüllung der Bauwerksanforderungen in a 2.1.3 bei Verwendung von Bauprodukten nach harmonisierten technischen Spezifikationen für tragende und/oder raumabschließende Teile baulicher Anlagen sind die mindestens erforderlichen Leistungen dem Abschnitt 4.3 zu entnehmen.
Die Anforderungen in den Tabellen sind nur erfüllt, wenn die erforderlichen Leistungen auf Grundlage von Bemessung oder soweit erforderlich einer Prüflastermittlung bei Brandprüfungen nach den Technischen Baubestimmungen des Teiles A, Kapitel a 1, lfd. Nrn. a 1.2, erfolgt sind.
Entsprechend a 2.1.3.3.1 ist bei Anforderungen zum Raumabschluss der Nachweis der Feuerwiderstands fähigkeit für jede der möglichen Richtungen der Brandeinwirkung zu führen (z.B. sowohl von innen nach außen als auch von außen nach innen sowie sowohl von oben nach unten als auch von unten nach oben).
In Ermangelung einer allgemein anerkannten Regel der Technik für die Planung, Bemessung und Ausführung unter Verwendung von o.g. Bauprodukten ist ein Nachweis gemäß § 16a BbgBO erforderlich.
4.3.1 Anforderungen zur Feuerwiderstandsfähigkeit einschließlich Brandverhalten bei Verwendung von Bauprodukten nach harmonisierten technischen Spezifikationen24 für tragende Bauteile und mindestens erforderliche Leistungen
Tabelle 4.3.1: Bauaufsichtliche Anforderungen und mindestens erforderliche Leistungen
Bauaufsichtliche Anforderung | Mindestens erforderliche Leistungen | ||
Feuerwiderstandsfähigkeit | Brandverhalten | ||
ohne Raum- abschluss1 |
mit Raum- abschluss |
||
feuerhemmend | R 30 | REI 30 | E - d2 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | R 30 | REI 30 | A2 - s1,d0** |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung) | R 60 K260 |
REI 60 K260 |
Dämmstoff und brandschutztechnisch wirksame Bekleidung: A2 - s1,d0**; im Übrigen: E - d2 |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren* Baustoffen | R 60 | REI 60 2 | A2 - s1,d0** |
Wand anstelle einer Brandwand (hochfeuerhemmend und aus nichtbrennbaren* Baustoffen auch unter zusätzlicher mechanischer Beanspruchung standsicher) | - | REI 60-M | A2 - s1,d0** |
Wand anstelle einer Brandwand (hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung) auch unter zusätzlicher mechanische Beanspruchung standsicher) | REI 60-M K260 |
tragende und aussteifende Teile E, im Übrigen A2 - s1,d0** |
|
feuerbeständig (tragende und aussteifende Teile nicht brennbar*) | R 90 | REI 902 | A2 - s1,d0**; im Übrigen E - d2 |
feuerbeständig und aus nichtbrennbaren* Baustoffen | R 90 | REI 90 | A2 - s1,d0** |
Feuerwiderstandsfähigkeit 120 Min. und aus nichtbrennbaren* Baustoffen | R 120 | REI 120 | A2 - s1,d0** |
Brandwand*** | - | REI 90-M | A2 - s1,d0** |
1) Für die mit reaktiven Brandschutzsystemen beschichteten Stahlbauteile ist die Angabe IncSlow gemäß DIN EN 13501-2:2010-02 in der Leistungserklärung zusätzlich zu nennen.
2) Eine in Bauteilebene durchgehende, nichtbrennbare Schicht: A2 - s1,d0** *) Hinsichtlich der Anforderungen gilt Tabelle 1.1. **) Hinsichtlich der Anforderungen gilt Tabelle 1.3. ***) Die Brandwand muss aus nichtbrennbaren Baustoffen bestehen. |
Die Anforderung der Tabelle 4.3.1, Spalte 1, ist nur erfüllt, wenn anschließende Bauteile mindestens die gleiche Feuerwiderstandsfähigkeit aufweisen.
___________
24) Ausgenommen Bauteile nach B 2.2.1.6 aus Bauprodukten nach harmonisierten technischen Spezifikationen.
4.3.2 Anforderungen zur Feuerwiderstandsfähigkeit einschließlich Brandverhalten bei Verwendung von Bauprodukten nach harmonisierten technischen Spezifikationen für nichttragende Wände als Trennwände oder Wände notwendiger Flure und mindestens erforderliche Leistungen
Tabelle 4.3.2: Bauaufsichtliche Anforderungen und mindestens erforderliche Leistungen
Bauaufsichtliche Anforderung | Mindestens erforderliche Leistungen | |
Feuerwiderstandsfähigkeit | Brandverhalten | |
feuerhemmend | EI 30 | E - d2 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | EI 30 | A2 - s1,d0** |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung)3 | EI 60- Beidseitig: K260 |
Dämmstoff und brandschutztechnisch wirksame Bekleidung: A2 - s1,d0**, im Übrigen: E - d2 |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren* Baustoffen (tragende und aussteifende Teile nichtbrennbar)2, 3 | EI 60 | Wesentliche Teile: A2 - s1,d0**,
im Übrigen: E |
feuerbeständig (tragende und aussteifende Teile nicht brennbar* )2, 3 | EI 90 | A2 - s1,d0**,
im Übrigen E |
feuerbeständig und aus nichtbrennbaren* Baustoffen | EI 90 | A2 - s1,d0** |
Feuerwiderstandsfähigkeit 120 Min. und aus nichtbrennbaren* Baustoffen | EI 120 | A2 - s1,d0** |
2) Eine in Bauteilebene durchgehende, nichtbrennbare Schicht: A2 - s1,d0** .
3) Teile innerhalb des Bauteils zur Gewährleistung der Standsicherheit (Eigengewicht) und Gebrauchstauglichkeit. *) Hinsichtlich der Anforderungen gilt Tabelle 1.1. **) Soweit erforderlich gilt Abschnitt 1.3. |
Die Anforderung der Tabelle 4.3.2, Spalte 1, ist nur erfüllt, wenn anschließende Bauteile mindestens die gleiche Feuerwiderstandsfähigkeit aufweisen. Die Übergänge zu diesen Bauteilen dürfen den Raumabschluss nach lfd. Nr. a 2.1.3.3 nicht beeinträchtigen.
4.3.3 Anforderungen zur Feuerwiderstandsfähigkeit einschließlich Brandverhalten bei Verwendung von Bauprodukten nach harmonisierten technischen Spezifikationen für nichttragende Außenwände (mit Raumabschluss) und mindestens erforderliche Leistungen
Tabelle 4.3.3: Bauaufsichtliche Anforderungen und mindestens erforderliche Leistungen
Bauaufsichtliche Anforderung | Mindestens erforderliche Leistungen | |
Feuerwiderstandsfähigkeit | Brandverhalten | |
feuerhemmend | von innen nach außen: E 30 (i→o) und von außen nach innen: EI 30-ef (i←o) |
E - d2 |
feuerhemmend und aus nichtbrennbaren* Baustoffen | von innen nach außen: E 30 (i→o) und von außen nach innen: EI 30-ef (i←o) |
A2 - s1,d0** |
hochfeuerhemmend (tragende Teile brennbar, Dämmstoffe nichtbrennbar* mit brandschutztechnisch wirksamer Bekleidung)3 | von innen nach außen: E 60 (i→o) und von außen nach innen: EI 60-60-ef (i←o) Beidseitig: K260 |
Dämmstoff und brandschutztechnisch wirksame Bekleidung: A2 - s 1,d0** ; im Übrigen: E - d2 |
hochfeuerhemmend und in den wesentlichen Teilen aus nichtbrennbaren* Baustoffen (tragende und aussteifende Teile nichtbrennbar*)2,3 | von innen nach außen: E 60 (i→o) und von außen nach innen: EI 60-ef (i←o) |
Wesentliche Teile: A2 - s1,d0**, im Übrigen: E - d2 |
feuerbeständig (tragende und aussteifende Teile nichtbrennbar* ) 2,3 | von innen nach außen: E 90 (i→o) und von außen nach innen: EI 90-ef (i←o) |
A2 - s1,d0**, im Übrigen: E - d2 |
feuerbeständig und aus nichtbrennbaren* Baustoffen | von innen nach außen: E 90 (i→o) und von außen nach innen: EI 90-ef (i←o) |
A2 - s1,d0** |
2) Eine in Bauteilebene durchgehende, nichtbrennbare Schicht: A2 - s1,d0** .
3) Teile innerhalb des Bauteils zur Gewährleistung der Standsicherheit (Eigengewicht) und Gebrauchstauglichkeit. *) Hinsichtlich der Anforderungen gilt Tabelle 1.1. **) Soweit erforderlich gilt Abschnitt 1.3. |
Die Anforderung der Tabelle 4.3.3, Spalte 1, ist nur erfüllt, wenn anschließende Bauteile mindestens die gleiche Feuerwiderstandsfähigkeit aufweisen. Die Übergänge zu diesen Bauteilen dürfen den Raumabschluss nach lfd. Nr. a 2.1.3.3 nicht beeinträchtigen.
5 Abschlüsse, Feststellanlagen
5.1 Feuer- und/oder Rauchschutzabschlüsse sowie dicht- und selbstschließende Abschlüsse
Zur Erfüllung der Bauwerksanforderungen in a 2.1.6, a 2.1.7, a 2.1.8, a 2.1.11, a 2.1.12 und a 2.1.13 bei Verwendung von Feuer- und Rauchschutzabschlüssen nach Verwendbarkeitsnachweisen gemäß § 17 BbgBO sind die mindestens erforderlichen Klassen und Bezeichnungen den Abschnitten 5.1.1 und 5.1.2 zu entnehmen.
Zur Erfüllung der Bauwerksanforderungen in a 2.1.6, a 2.1.7, a 2.1.8, a 2.1.11, a 2.1.12 und a 2.1.13 bei Verwendung von Feuer- und Rauchschutzabschlüssen, für die harmonisierte technische Spezifikationen vorliegen, sind die mindestens erforderlichen Leistungen dem Abschnitt 5.1.4 zu entnehmen.
5.1.1 Feuer- und/oder Rauchschutzabschlüsse im Inneren von baulichen Anlagen nach Verwendbarkeitsnachweisen gemäß § 17 BbgBO, ausgenommen Förderanlagenabschlüsse
Tabelle 5.1.1: Bauaufsichtliche Anforderungen und Klassen sowie weitere Merkmale
Bauaufsichtliche Anforderungen | Mindestens erforderliche Klasse gemäß Verwendbarkeitsnachweis | Zusätzliches Merkmal für die Verwendung: dichtschließend gemäß Abschnitt 5.4 |
feuerhemmend und selbstschließend dichtschließend |
T 30 | X |
feuerhemmend und selbstschließend rauchdicht |
T 30-RS | |
hochfeuerhemmend und selbstschließend dichtschließend |
T 60 | X |
hochfeuerhemmend und selbstschließend rauchdicht |
T 60-RS | |
feuerbeständig und selbstschließend dichtschließend |
T 90 | X |
feuerbeständig und selbstschließend rauchdicht |
T 90-RS | |
Feuerwiderstandsfähigkeit 120 Minuten selbstschließend dichtschließend |
T 120 | X |
Feuerwiderstandsfähigkeit 120 Minuten selbstschließend rauchdicht |
T 120-RS | |
rauchdicht selbstschließend |
RS |
__________
25) In Deutschland umgesetzt durch DIN EN 16034:2014-12.
26) In Deutschland umgesetzt durch DIN EN 13241:2016-12.
5.1.2 Feuer- und/oder Rauchschutzabschlüsse in Außenwänden von baulichen Anlagen nach Verwendbarkeitsnachweisen gemäß § 17 BbgBO, ausgenommen Förderanlagenabschlüsse
Für die Außenanwendung müssen zusätzlich die Klimaeinflüsse gemäß Klasse 2(d) und 2(e) nach DIN EN 12219:2000-06 nachgewiesen sein
Tabelle 5.1.2: Anforderungen und Klassen sowie weitere Merkmale
Bauaufsichtliche Anforderungen | Mindestens erforderlich Klasse gemäß Verwendbarkeitsnachweis | Weitere Merkmale für die Verwendung: Verformungsklassen |
|
feuerhemmend rauchdicht und selbstschließend |
T 30-RS | Klasse 2(d) und (e) | |
feuerbeständig rauchdicht und selbstschließend |
T 90-RS | Klasse 2(d) und (e) | |
rauchdicht und selbstschließend |
RS | Klasse 2(d) und (e) |
5.1.3 Verwendungs- und Ausführungsbestimmungen für Abschlüsse nach 5.1.1 und 5.1.2
Die Verwendungs- und Ausführungsbestimmungen sind Bestandteil der Verwendbarkeitsnachweise nach § 17 BbgBO.
5.1.4 Feuer- und/oder Rauchschutzabschlüsse nach EAD Nr. 020029-00-1102 sowie nach EN 16034:201425 in Verbindung mit EN 13241:2003+A2:201626 zur Verwendung im Inneren von baulichen Anlagen
Tabelle 5.1.4: Bauaufsichtliche Anforderungen und mindestens erforderliche Leistungen
Bauaufsichtliche Anforderungen | Mindestens erforderliche Leistungen | |||
Feuerwiderstandsfähigkeit und Rauchdichtigkeit | Brandverhalten | |||
Feuerschutzabschlüsse2 | Rauchschutz- abschlüsse |
|||
ohne Rauchschutzeigenschaft | mit Rauchschutzeigenschaft | |||
feuerhemmend, dichtschließend selbstschließend |
EI2 30-SaC[..]1 | E - d2 | ||
hochfeuerhemmend, dichtschließend selbstschließend |
EI2 60-SaC[..]1 | |||
feuerbeständig, dichtschließend selbstschließend |
EI2 90-SaC[..]1 | |||
feuerhemmend, rauchdicht selbstschließend |
- | EI2 30-S200C[..]1 | ||
hochfeuerhemmend, rauchdicht selbstschließend |
EI2 60-S200C[..]1 | |||
feuerbeständig, rauchdicht selbstschließend |
EI2 90-S200C[..]1 | |||
rauchdicht und selbstschließend | S200C[..]1 | |||
dicht- und selbstschließend | SaC[..]1 | |||
dicht- und selbstschließend aus nichtbrennbaren* Baustoffen | SaC[..]1 | a 2-s1,d0 | ||
* * Hinsichtlich der Anforderungen gilt Tabelle 1.2
1) Festlegungen zur Prüfzyklenanzahl für die Dauerfunktionsprüfungen (Klassifizierung unter Einhaltung der Kriterien nach EN 14600:2005): 2) Die mindestens erforderlichen Leistungen müssen für beide Seiten des Abschlusses erklärt sein.xxxxx |
__________
25) In Deutschland umgesetzt durch DIN EN 16034:2014-12.
26) In Deutschland umgesetzt durch DIN EN 13241:2016-12.
5.1.5 Feuer- und/oder Rauchschutzabschlüsse nach EN 16034:201425 in Verbindung mit EN 14351- 1:2006+A2:201621 oder EN 13241:2003+A2:201626 für die Verwendung in Außenwänden von baulichen Anlagen
Es gelten die Anforderungen und die mindestens erforderlichen Leistungen nach Tabelle 5.1.4. Für die Außenanwendung müssen zusätzlich die Klimaeinflüsse gemäß Klasse 2(d) und (e) nach DIN EN 12219:2000-06 nachgewiesen sein.
Tabelle 5.1.5: Bauaufsichtliche Anforderungen und mindestens erforderliche Leistungen
Bauaufsichtliche Anforderungen | Mindestens erforderliche Leistungen |
Verformungsklassen | |
feuerhemmend, rauchdicht und selbstschließend | Klasse 2(d) und (e) |
feuerbeständig, rauchdicht und selbstschließend | Klasse 2(d) und (e) |
rauchdicht selbstschließend | Klasse 2(d) und (e) |
5.1.6 Verwendungs- und Ausführungsbestimmungen für Abschlüsse nach 5.1.4 und 5.1.5
Für die Verwendung von Feuer- und/oder Rauchschutzabschlüssen gelten DIN 18093:2017-10 und die folgenden Verwendungs- und Ausführungsbestimmungen:
Die Verwendung in Rettungswegen ist nur zulässig, wenn in der Einbauanleitung angegeben ist, dass die Anforderungen im Hinblick auf die Schließmittel und die Möglichkeit des manuellen Öffnens nach a 2.1.6 erfüllt sind.
__________________
21) In Deutschland umgesetzt durch DIN EN 14351:2016-12.
25) In Deutschland umgesetzt durch DIN EN 16034:2014-12.
26 In Deutschland umgesetzt durch DIN EN 13241:2016-12.
5.2 Feuerschutzabschlüsse im Zuge bahngebundener Förderanlagen
Zur Erfüllung der Bauwerksanforderungen in a 2.1.7 und a 2.1.8 bei Verwendung von Feuerschutzabschlüssen im Zuge bahngebundener Förderanlagen nach Verwendbarkeitsnachweisen gemäß § 17 BbgBO sind die mindestens erforderlichen Klassen und Bezeichnungen dem Abschnitt 5.2.1 zu entnehmen.
Zur Erfüllung der Bauwerksanforderungen in a 2.1.7 und a 2.1.8 bei Verwendung von Feuerschutzabschlüssen im Zuge bahngebundener Förderanlagen, für die harmonisierte technische Spezifikationen vorliegen, sind die mindestens erforderlichen Leistungen dem Abschnitt 5.2.2 zu entnehmen.
5.2.1 Feuerschutzabschlüsse im Zuge bahngebundener Förderanlagen klassifiziert nach DIN 4102-5:1977-05
Tabelle 5.2.1: Bauaufsichtliche Anforderung und Klasse nach DIN 4102-5:1977-05
Bauaufsichtliche Anforderung | Feuerschutzabschlüsse in Förderanlagen |
feuerbeständig und selbstschließend | T 90 |
5.2.2 Bauprodukte als Feuerschutzabschluss im Zuge bahngebundener Förderanlagen nach EAD 350022-01-1107
Tabelle 5.2.2: Bauaufsichtliche Anforderungen und mindestens erforderliche Leistungen
Bauaufsichtliche Anforderung | Mindestens erforderliche Leistungen2 | ||
Feuerwiderstandsfähigkeit | Brandverhalten | Elektromotorisches Öffnen und/oder Schließen | |
feuerbeständig selbstschließend | EI2 90-C[..]1 | E - d2 | Angabe: Anhang B2 und B3 des EAD erfüllt |
1 Festlegungen zur Prüfzyklenanzahl für die Dauerfunktionsprüfungen:
[C5 (200.000 Zyklen) für Feuerschutzabschlüsse im Zuge bahngebundener Förderanlagen als planmäßig geschlossene Abschlüsse] [C2 (10.000 Zyklen) für Feuerschutzabschlüsse im Zuge bahngebundener Förderanlagen als planmäßig offene Abschlüsse] 2 Die mindestens erforderlichen Leistungen müssen für beide Seiten des Abschlusses erklärt sein. |
5.2.3 Verwendungs- und Ausführungsbestimmungen für Bauprodukte nach 5.2.2
1. Allgemeines
Die Verwendung ist nur zulässig, wenn die in der Einbauanleitung des Herstellers zu beschreibenden an das Bauprodukt angrenzenden Bauteile hinsichtlich der Feuerwiderstandsfähigkeit die Anforderungen an die bauliche Anlage einhalten. Diese Bauteile müssen so bemessen sein, dass sie den Einwirkungen aus der Benutzung des Bauproduktes und den Einwirkungen aus dem Bauprodukt im Brandfall widerstehen.
Der Feuerschutzabschluss im Zuge bahngebundener Förderanlagen (im Folgenden Förderanlagenabschluss genannt) muss am Verwendungsort eingebaut werden.
Anderenfalls ist der Einbau nur von Unternehmen auszuführen, die ausreichende Erfahrungen auf diesem Gebiet haben und die durch den Hersteller geschult und unterrichtet wurden und die als Nachweis ihrer Fachkunde vom Hersteller darüber eine Bestätigung vorlegen können.
Der Förderanlagenabschlussdarf mit einer geeigneten Feststellanlage ausgeführt werden, deren Anwendbarkeit an diesem Abschluss durch eine Bauartgenehmigung nachgewiesen ist.
Sofern der Förderanlagenabschluss bereits herstellerseitig mit einer Feststellvorrichtung ausgestattet ist, muss diese den Bestimmungen der Bauartgenehmigung der verwendeten Feststellanlage entsprechen.
2. Einbauanleitung
Der Hersteller hat eine auf der Grundlage des Klassifizierungsdokumentes beruhende schriftliche Einbauanleitung in deutscher Sprache bereitzustellen. Diese muss mindestens folgende Angaben enthalten:
Der Anwender hat entsprechend dieser Einbauanleitung den Förderanlagenabschluss einzubauen, dem Bauherrn die Einbauanleitung zu übergeben und für den ordnungsgemäßen Einbau eine Einbaubestätigung zu fertigen, die ebenfalls zu übergeben ist.
3. Steuerung von Förderanlagenabschluss und Förderanlage im Schließbereich der Wandöffnung
Durch geeignete Maßnahmen, die mit dem Hersteller der Förderanlage abgestimmt sein müssen, ist dafür Sorge zu tragen, dass bei Auslösen der Feststellanlage der Fördervorgang unterbrochen wird und im Öffnungsbereich des Förderanlagenabschlusses befindliches Fördergut diesen Bereich verlässt.
4. Wartung und Prüfung
Entsprechend der Einbauanleitung hat der Betreiber die notwendigen Wartungen und Prüfungen durchzuführen und zu dokumentieren.
Monatliche Überprüfung
Der Förderanlagenabschluss muss ständig betriebsfähig gehalten werden. Er muss mindestens einmal monatlich vom Betreiber in eigener Verantwortung auf Betriebsbereitschaft überprüft werden. Diese monatliche Überprüfung muss von einer Fachkraft oder einer hierfür ausgebildeten Person durchgeführt werden. Die Ergebnisse sind in einem Prüfbuch zu vermerken. Der Hersteller des Förderanlagenabschlusses hat den Betreiber der Förderanlage schriftlich über diese Forderung zu unterrichten.
Jährliche Prüfung und Wartung
Der Betreiber ist ferner verpflichtet, jährlich eine Prüfung auf störungsfreie Arbeitsweise des Förderanlagenabschlusses im Zusammenwirken mit der Förderanlage und der Feststellanlage sowie unabhängig von den Fristen der Einbauanleitung eine entsprechende Wartung vorzunehmen. Die jährliche Prüfung und Wartung muss von einer Fachkraft oder einer hierfür ausgebildeten Person durchgeführt werden. Die Ergebnisse sind in dem Prüfbuch zu vermerken..
5.3 Fahrschachttüren
Fahrschachttüren nach Teil C, Kapitel C 2, lfd. Nrn. C 2.6.2 bis C 2.6.4, für Aufzüge in Fahrschachtwänden nach a 2.1.13 der Feuerwiderstandsklasse F 90 erfüllen die Anforderungen nach § 39 Abs. 2 Satz 2 BbgBO nur, wenn folgende Verwendungsregeln eingehalten sind:
Fahrschachttüren mit der Klassifizierung "E 30/60/90" nach DIN EN 81-58:2018-05 zum Einbau in feuerhemmende, hochfeuerhemmende oder feuerbeständige raumabschließende Fahrschachtwände nach a 2.1.13 erfüllen die Anforderungen nach § 39 Abs. 2 Satz 2 BbgBO nur, wenn die Anforderungen nach den Buchstaben b, c und e erfüllt sind und die Fahrschachttüren, falls mehrere nebeneinander angeordnet werden, durch Bauteile getrennt und an diesen befestigt werden, die die Feuerwiderstandsfähigkeit der Fahrschachtwand aufweisen. Das Brandverhalten der Komponenten der Fahrschachttür ist nachzuweisen; sie müssen mindestens normalentflammbar sein.
5.4 Dichtschließende Türen
Türen sind dann dichtschließend oder schließen dicht, wenn sie formstabile Türblätter haben und mit dreiseitig umlaufenden dauerelastischen Dichtungen ausgestattet sind, die aufgrund ihrer Form (Lippen-/Schlauchdichtung) und des Dichtungsweges bei geschlossenen Türen nach dem Einbau sowohl an den Zargen als auch an den Türflügeln anliegen. Türblätter sind dann formstabil, wenn sie geschlossen sind und Verformungen d 4 mm, bezogen auf die Türblattebene in Längsrichtung (im Sinne von RAL-GZ 426/1), aufweisen.
Für die Außenanwendung müssen zusätzlich das Differenzklima nach EN 14351-1:2006+A2:201621 und die Verformungsklasse nach DIN EN 12219:2000-06 nachgewiesen sein.
Tabelle 5.4: Bauaufsichtliche Anforderungen und weitere Merkmale
Bauaufsichtliche Anforderung | Weiteres Merkmal
Differenzklima und Verformungsklasse |
dichtschließend | Klasse 2(d) und (e) |
_______________
21) In Deutschland umgesetzt durch DIN EN 14351:2016-12.
Für die Außenanwendung von Abschlüssen ist DIN 18055:2014-11 zu beachten.
6 Vorkehrungen für Kabel- und/oder Rohrleitungsdurchführungen in feuerwiderstandsfähigen Bauteilen
Sind zur Erfüllung der Bauwerksanforderungen in a 2.1.15 und a 2.2.1.8 für Vorkehrungen für Kabel- und Rohrleitungsdurchführungen Nachweise zur Anwendbarkeit von Bauarten gemäß § 16a BbgBO zu führen, sind die mindestens erforderlichen Klassen der Tabelle 6 zu entnehmen.
Tabelle 6: Bauaufsichtliche Anforderungen und Klassen nach DIN 4102-9:1990-05 oder DIN 4102-11:1985-12
Bauaufsichtliche Anforderung | Mindestens erforderliche Klassen nach | |
DIN 4102-9:1990-05 für Kabelabschottungen | DIN 4102-11:1985-12 für Rohrabschottungen1 | |
feuerhemmend | S30 | R30 |
hochfeuerhemmend | S60 | R60 |
feuerbeständig | S90 | R90 |
Feuerwiderstandsfähigkeit 120 Minuten | S120 | R120 |
1 Die Klassifizierung ist nur zulässig, wenn bei der Brandprüfung von:
|
Hinweis:
In Ermangelung einer allgemein anerkannten Regel der Technik für die Planung, Bemessung und Ausführung von Vorkehrungen von Kabel- und/oder Rohrleitungsdurchführungen unter Verwendung von Bauprodukten nach harmonisierten technischen Spezifikationen ist ein Nachweis gemäß § 16a BbgBO erforderlich.
Erleichterungen nach der unter der lfd. Nr. a 2.2.1.8 genannten technischen Regel bleiben unberührt.
7 Wärmeabzugsgeräte nach EN 12101-2:2003 27 für die Verwendung in Dächern in Ladenstraßen nach der Muster-Verkaufsstättenverordnung und Verwendungs- und Ausführungsbestimmungen Verwendungs- und Ausführungsbestimmungen
Für die Verwendung der Wärmeabzugsgeräte in der Bedachung von Dächern ist a 2.1.9 hinsichtlich der Lage und Anordnung als lichtdurchlässige Flächen einzuhalten, wenn die Leistung nach Abschnitt 7.5.2 der EN 12101-2:2003 27 nicht mit mindestens A2 - s1,d0 erklärt ist; anderenfalls ist der Nachweis gemäß a 2.1.9 für eine gegen Flugfeuer und strahlende Wärme widerstandsfähige Bedachung zu führen (s. Abschnitt 3, Tabelle 3.2) oder die bauliche Anlage hat die Abstände nach § 32 Abs. 2 BbgBO1 einzuhalten. Die Verwendung in lichtdurchlässigen Bedachungen, die schwerentflammbar sein dürfen und nicht brennend abtropfen, ist zulässig, wenn die Leistungsangabe nach Abschnitt 7.5.2 der EN 12101-2:2003 27 mindestens als C - s3,d0 erklärt ist.
Tabelle 7: Mindestens erforderliche Leistungen
EN 12101-2:200327 | Mindestens erforderliche Leistungen |
4.1 | Thermoelement nach 4.1.1 a) und Handauslösung nach 4.1.1 d) |
4.2 | erfüllt |
4.4 | Angabe (m2), Breite e 1,0 m |
7.1.1 | Re 50 |
7.1.3 | ja, wenn zusätzlich Lüftungsfunktion |
7.2.1.1 | SL 500 |
7.3.1 | T (0) |
7.4.1 | WL 1500 |
7.5.1 | B 300 |
7.5.2 | E - d2 |
_______________
27) In Deutschland umgesetzt durch DIN EN 12101-2:2003-09.
8 Installationskanäle und -schächte, einschließlich der Abschlüsse ihrer Öffnungen
Zur Erfüllung der Bauwerksanforderungen in a 2.1.14 bei Verwendung von Bauprodukten für Installationsschächte und -kanäle, einschließlich der Abschlüsse ihrer Öffnungen für Nachweise zur Anwendbarkeit von Bauarten gemäß § 16a BbgBO, sind die mindestens erforderlichen Klassen dem Abschnitt 8.1 zu entnehmen.
Zur Erfüllung der Bauwerksanforderungen in a 2.1.14 bei Verwendung von Bauprodukten als Installationskanäle, für die harmonisierte technische Spezifikationen vorliegen, sind die mindestens erforderlichen Leistungen dem Abschnitt 8.2 zu entnehmen.
8.1 Installationskanäle und -schächte, einschließlich der Abschlüsse ihrer Öffnungen
Tabelle 8.1: Anforderungen und Klassen nach DIN 4102-11:1985-12
Bauaufsichtliche Anforderung | Mindestens erforderliche Klassen nach DIN 4102-11:1985-12 |
feuerhemmend und aus nichtbrennbaren Baustoffen | I 30 |
hochfeuerhemmend und aus nichtbrennbaren Baustoffen | I 60 |
feuerbeständig und aus nichtbrennbaren Baustoffen | I 90 |
Feuerwiderstandsfähigkeit 120 Minuten und aus nichtbrennbaren Baustoffen | I 120 |
8.2 Bauprodukte für Installationskanäle aus werkseitig vorgefertigten Formstücken und Zubehörteilen nach EAD 350003-00-1109
Tabelle 8.2: Anforderungen und mindestens erforderliche Leistungen
Bauaufsichtliche Anforderung | Mindestens erforderliche Leistungen | |
Feuerwiderstandsfähigkeit | Brandverhalten | |
feuerhemmend und aus nichtbrennbaren Baustoffen | EI 30(veho i<->o) | A2 - s1, d0 |
hochfeuerhemmend und aus nichtbrennbaren Baustoffen | EI 60(veho i<->o) | |
feuerbeständig und aus nichtbrennbaren Baustoffen | EI 90(veho i<->o) | |
Feuerwiderstandfähigkeit 120 Minuten | EI 120(veho i<->o) |
8.3 Verwendungs- und Ausführungsbestimmungen für Bauprodukte nach 8.2
Sofern in der ETa aufgrund des EAD das Bauprodukt für den Installationskanal abschließend beschrieben ist, hat der Hersteller eine auf der Grundlage des Klassifizierungsdokumentes beruhende schriftliche Einbauanleitung in deutscher Sprache bereitzustellen, die mindestens folgende Angaben enthalten muss:
Die Verwendung ist nur zulässig, wenn die in der Einbauanleitung des Herstellers zu beschreibenden an das Bauprodukt angrenzenden Bauteile hinsichtlich der Feuerwiderstandsfähigkeit die Anforderungen an die bauliche Anlage einhalten und der Raumabschluss nach lfd. Nr. a 2.1.3.3 nicht beeinträchtigt wird.
Der Anwender hat entsprechend dieser Einbauanleitung das Bauprodukt einzubauen, dem Bauherrn die Einbauanleitung zu übergeben und für den ordnungsgemäßen Einbau eine Einbaubestätigung zu fertigen, die ebenfalls zu übergeben ist.
9 Brandschutzverglasungen
Zur Erfüllung der Bauwerksanforderungen in a 2.1.6, a 2.1.7, a 2.1.8, a 2.1.9 und a 2.1.12 bei Verwendung von Bauprodukten für Brandschutzverglasungen mit Verwendbarkeitsnachweisen gemäß § 17 BbgBO oder Nachweise zur Anwendbarkeit von Bauarten gemäß § 16a BbgBO sind die mindestens erforderlichen Klassen dem Abschnitt 9.1 zu entnehmen.
Zur Erfüllung der Bauwerksanforderungen in a 2.1.6, a 2.1.7, a 2.1.8, a 2.1.9 und a 2.1.12 bei Verwendung von Bauprodukten als Brandschutzverglasungen, für die harmonisierte technische Spezifikationen vorliegen, sind die mindestens erforderlichen Leistungen dem Abschnitt 9.2 zu entnehmen.
9.1 Brandschutzverglasungen
Tabelle 9: Anforderungen und Klassen nach DIN 4102-13:1990-05
Bauaufsichtliche Anforderung | Mindestens erforderliche Klassen nach DIN 4102-13:1990-05 | |
feuerhemmend | F 30 | |
hochfeuerhemmend | F 60 | |
feuerbeständig | F 90 | |
Feuerwiderstandsfähigkeit 120 Minuten | F 120 |
Brandschutzverglasungen, die diese Anforderungen nicht erfüllen (wie G-Verglasungen nach DIN 4102-13:1990-05), sind konkretisiert unter a 2.1.3.3.1.
9.2 Bauprodukte für Brandschutzverglasungen nach ETAG 003 (als EAD verwendet)29
Zur Erfüllung der Bauwerksanforderungen in a 2.1.6, a 2.1.7, a 2.1.8, a 2.1.9 und a 2.1.12 bei Verwendung von Bauprodukten für Brandschutzverglasungen, die als Bauprodukte für nichttragende innere Trennwände verwendet werden, gelten für die mindestens erforderlichen Leistungen der Abschnitt 4.3 und Tabelle 4.3.2. Abschlüsse von notwendigen Öffnungen in diesen Trennwänden müssen gemäß a 2.1.6 oder a 2.1.12 die gleiche Feuerwiderstandsfähigkeit wie die nichttragende innere Trennwand haben. Die mindestens erforderlichen Leistungen für die Abschlüsse sind dem Abschnitt 5.1.4 zu entnehmen.
9.3 Verwendungs- und Ausführungsbestimmungen der Bauprodukte nach 9.2
Sofern in der ETa das Bauprodukt für die Trennwand abschließend beschrieben ist, hat der Hersteller eine auf der Grundlage des Klassifizierungsdokumentes beruhende schriftliche Einbauanleitung in deutscher Sprache bereitzustellen, die mindestens folgende Angaben enthalten muss:
Die Verwendung ist nur zulässig, wenn die in der Einbauanleitung des Herstellers zu beschreibenden an das Bauprodukt angrenzenden Bauteile hinsichtlich der Feuerwiderstandsfähigkeit die Anforderungen an die bauliche Anlage einhalten und der Raumabschluss nach lfd. Nr. a 2.1.3.3 nicht beeinträchtigt wird.
Der Anwender hat entsprechend dieser Einbauanleitung das Bauprodukt einzubauen, dem Bauherrn ist die Einbauanleitung zu übergeben und für den ordnungsgemäßen Einbau eine Einbaubestätigung zu fertigen, die ebenfalls zu übergeben ist.
_______________
29) Umsetzung in Bearbeitung
10 Spezielle Brandschutzprodukte
10.1 Feuerschutzmittel
10.1.1 Allgemeines
Zur Erfüllung der Bauwerksanforderungen in a 2.1.2 bei Verwendung von Feuerschutzmitteln nach Verwendbarkeitsnachweisen gemäß § 17 BbgBO sind die mindestens erforderlichen Klassen und Bezeichnungen dem Abschnitt 1.1 zu entnehmen.
Zur Erfüllung der Bauwerksanforderungen in a 2.1.2 bei Verwendung von Feuerschutzmitteln, für die harmonisierte technische Spezifikationen vorliegen, sind die mindestens erforderlichen Leistungsangaben dem Abschnitt 1.2 zu entnehmen.
10.1.2 Verwendungs- und Ausführungsbestimmungen für Bauprodukte mit Feuerschutzmitteln nach harmonisierten technischen Spezifikationen
Sofern in der ETa nach ETAG 028 das Bauprodukt abschließend beschrieben ist, hat der Hersteller eine auf der Grundlage des Klassifizierungsdokumentes beruhende schriftliche Einbauanleitung in deutscher Sprache bereitzustellen, die mindestens folgende Angaben enthalten muss:
Feuerschutzmittel sind auf Bodenbelägen und/oder Untergründen, die durch dauerhafte Nässe und/oder UV-Bestrahlung beansprucht werden, nicht nachgewiesen.
10.2 Reaktive Brandschutzbeschichtungen auf Stahlbauteilen
Zur Erfüllung der Bauwerksanforderungen in a 2.1.4 bei Verwendung von reaktiven Brandschutzbeschichtungen auf Stahlbauteilen nach Verwendbarkeitsnachweisen gemäß § 17 BbgBO sind die mindestens erforderlichen Klassen dem Abschnitt 4.3 zu entnehmen.
Zur Erfüllung der Bauwerksanforderungen in a 2.1.4 bei Verwendung von reaktiven Brandschutzbeschichtungen auf Stahlbauteilen für ETa nach ETAG 018-1 und -2 / EAD 350402-00-1101 sind die mindestens erforderlichen Leistungen dem Abschnitt 4.3 und Bezeichnungen der Tabelle 4.3.1, Fußnote 1, zu entnehmen.
Verwendungs- und Ausführungsbestimmungen
In Ermangelung einer allgemein anerkannten Regel der Technik für die Planung, Bemessung und Ausführung ist für die Verwendung von reaktiven Brandschutzbeschichtungen auf Stahlbauteilen nach ETAG 018-1 und -2 bzw. EAD 350402-00-1101 ein Nachweis gemäß § 16a BbgBO erforderlich.
10.3 Lineare Fugenabdichtungen
Fugenabdichtungen nach EAD 350141-00-1106 sind zum Verschließen von konstruktionsbedingten horizontalen und vertikalen linienförmigen Fugen (Anschluss-, Bauwerks- und Bewegungsfugen) in oder zwischen feuerwiderstandsfähigen, raumabschließenden Bauteilen geeignet.
Fugen werden bauordnungsrechtlich nicht eigenständig betrachtet.
Die Deklaration des Leistungsmerkmals "Feuerwiderstand" für die Fugenabdichtung nach EAD 350141-00-1106 ersetzt nicht den notwendigen Nachweis der Feuerwiderstandsfähigkeit des gesamten Bauteils, einschließlich der Fuge(n).
Erläuterungen der Klassifizierungskriterien und der zusätzlichen Angaben zur Klassifizierung | Anlage |
Herleitung des Kurzzeichens |
Kriterium | Anwendungsbereich |
R (Résistance) | Tragfähigkeit | zur Beschreibung der Feuerwiderstandsfähigkeit |
E (Étanchéité) | Raumabschluss | |
I (Isolation) | Wärmedämmung (unter Brandeinwirkung) | |
W (Radiation) | Begrenzung des Strahlungsdurchtritts | |
M (Mechanical) | Mechanische Einwirkung auf Wände (Stoßbeanspruchung) | |
Sa (Smoke) | Begrenzung der Rauchdurchlässigkeit (Dichtheit, Leckrate), erfüllt die Anforderungen bei Umgebungstemperatur | dichtschließende Abschlüsse |
S200 (Smokemax. leakage rate) | Begrenzung der Rauchdurchlässigkeit (Dichtheit, Leckrate), erfüllt die Anforderungen sowohl bei Umgebungstemperatur als auch bei 200 °C | Rauchschutzabschlüsse (als Zusatzanforderung auch bei Feuerschutzabschlüssen) |
C... (Closing) | Selbstschließende Eigenschaft (ggf. mit Anzahl der Lastspiele) einschl. Dauerfunktion | Rauchschutztüren, Feuerschutzabschlüsse (einschließlich Abschlüsse für Förderanlagen) |
P | Aufrechterhaltung der Energieversorgung und/oder Signalübermittlung | Elektrische Kabelanlagen allgemein |
K1, K2 | Brandschutzvermögen | Wand- und Deckenbekleidungen (Brandschutzbekleidungen) |
I1, I2 | unterschiedliche Wärmedämmungskriterien | Feuerschutzabschlüsse (einschließlich Abschlüsse für Förderanlagen) |
i - > o i < - o i < - > o (in - out) |
Richtung der klassifizierten Feuerwiderstandsdauer | Nichttragende Außenwände, Installationsschächte/-kanäle, lt. Tab. b) |
a < - > b (above - below) | Richtung der klassifizierten Feuerwiderstandsdauer | Unterdecken |
WDVS mit EPS, Sockelbrandprüfverfahren Stand: Juni 2016 |
Anhang 5 |
1 Prüfstand
Der Versuchsstand ist vor Witterungseinflüssen zu schützen und besteht aus zwei miteinander verbundenen Wänden, die im rechten Winkel aneinander grenzen. Die Abmessungen der Wände des Prüfstandes, auf denen der Prüfkörper aufgebaut wird, sind:
Die Wände des Prüfstandes sind aus ca. 25 cm dicken Porenbetonplansteinen mit einer Rohdichte ≥ 600 kg/m3 herzustellen, die auf der Applikationsfläche für das WDVS mit einem mineralisch gebundenen Putz beschichtet sind.

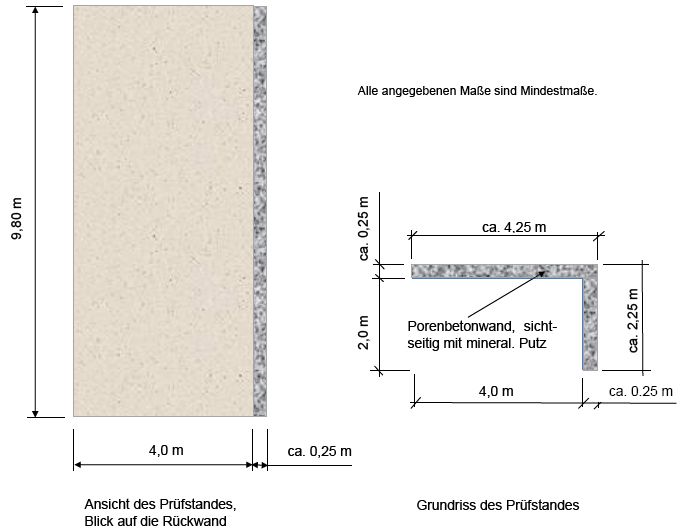

Die nachfolgende Abbildung zeigt die Ansicht und den Grundriss des Prüfstandes.
Für die Prüfung von WDVS, die auf Wänden aus Rahmentragwerken (z.B. aus Holz oder Stahl) mit außenseitiger Beplankung appliziert werden sollen, sind gesonderte Festlegungen für den Prüfstand erforderlich.

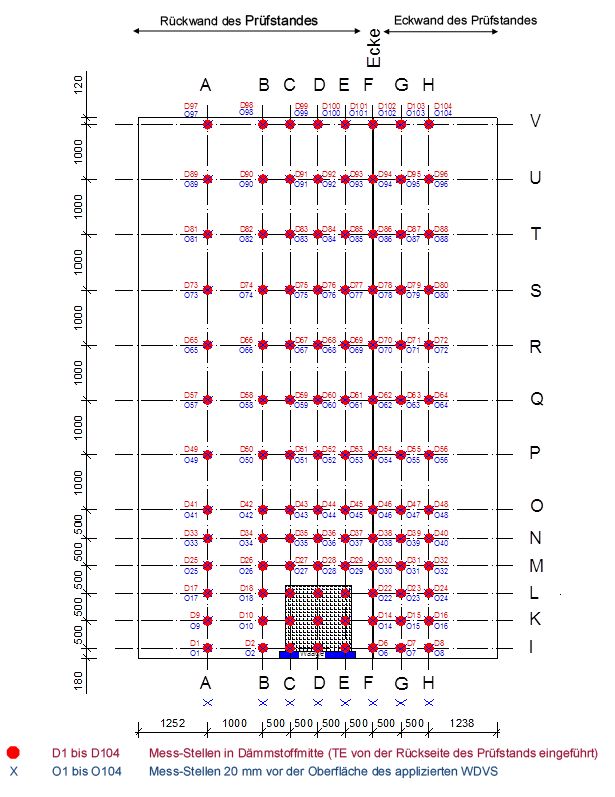

2 Messtechnische Ausrüstung des Versuchsstandes
Für die Versuchsdurchführung sind der Prüfstand und das applizierte WDVS mit Thermoelementen (Typ K gemäß EN 60684-1:2014-07, Ø 3 mm) gemäß Abbildung 2 auszurüsten.
Zudem ist eine Versuchserfassung mit Foto-Kamera und Videoaufzeichnung (HD-Standard) durchzuführen.
3 Primärbrandquelle
Als Primärbrandquelle für die Prüfung ist eine Holzkrippe aus 200 kg (± 5 kg) Fichtenholz (Rohdichte 475 ± 25 kg /m3) mit einer Grundfläche von ca. 1,1 x 1,1 m zu verwenden. Sie ist aus Holzstäben mit den Abmessungen B x H x L = 40 (± 2) x 40 (± 2) x 1100 (± 10) mm herzustellen.
Die Holzstäbe werden in kreuzweise (90°) zueinander angeordneten Lagen mit einem Verhältnis Holz : Luft ≈ 1 : 1 aufgestapelt, wobei die unterste Lage parallel zur Rückwand anzuordnen ist. In der obersten Lage der Holzkrippe sind die Zahl der benötigten Holzstäbe ggf. soweit zu verringern und gleichmäßig zu verteilen, dass das o. a. Holzgewicht eingehalten ist. Die Schichten sind untereinander zu vernageln.
Das Holz muss bis zum Erreichen der Gewichtskonstanz in einem Klimaraum im Normalklima nach DIN EN 13238:2010-06 gelagert und darf erst am Tag vor dem Versuch für den Aufbau der Holzkrippe herausgeholt werden.
Die Unterkante der Holzkrippe soll sich ca. 15 - 20 cm über dem Fußboden des Prüfraumes befinden und der Abstand der Holzkrippe zur Oberfläche des applizierten WDVS an Rück- und Eckwand des Versuchsstands muss ca. 10 cm betragen. Für die Zündung sind vier, mit je 400 ml Isopropanol gefüllte Wannen (Breite 25 mm x Länge 1.100 mm x Höhe 20 mm) zu verwenden, die über der untersten Lage der Holzstäbe in die Krippe hineingeschoben werden. Als Zündmittel dient eine offene Flamme.
4 Konditionierung der zu prüfenden WDVS
Bei WDVS ist eine Konditionierungszeit des vollständig applizierten Prüfkörpers am Versuchsstand von 21 Tagen erforderlich. Diese Zeit darf unterschritten werden, wenn die Feuchte des Putzsystems einen Wert von 6 % (ca. doppelte Ausgleichsfeuchte) unterschreitet und eine Mindeststandzeit von 14 Tagen eingehalten wird. Die Bestimmung der Feuchte kann an einem Referenzkörper vorgenommen werden, der in gleicher Atmosphäre lagert.
Die Umgebungstemperatur während der Konditionierungszeit muss 1 m vor dem Versuchsstand und in einer Höhe von 1 m über dem Boden des Prüfraumes zwischen 10 °C und 30 °C betragen.
5 Versuchsdurchführung
Vor Beginn der Prüfung muss die Umgebungstemperatur im Prüfraum 1,5 m vor dem Versuchsstand in einer Höhe von 1,5 m über dem Prüfraumboden im Bereich zwischen 5 °C und 30 °C liegen.
Der Abbrand des Prüffeuers als auch der des Prüfkörpers soll unter freiventilierten Lüftungsbedingungen erfolgen. Eine Beeinflussung des Versuchsablaufes durch Wind oder eine maschinelle Rauchabsaugung ist zu vermeiden bzw. auf ein vertretbares Minimum zu reduzieren. Dies kann als sichergestellt gelten, wenn bei der Prüfung mit einem Flügelrad-Anemometer unmittelbar vor Versuchsbeginn im Mittel eine Strömungsgeschwindigkeit von 0,5 m/s - kurzzeitig maximal 1 m/s - mittig in 1 m Höhe über der Oberkante der Holzkrippe und in 100 mm Abstand zur Oberfläche des WDVS nicht überschritten wird.
Alle Änderungen der Abzugsbedingungen während der Prüfzeit sind zu dokumentieren (z.B. Erhöhung der Abzugsgeschwindigkeit bei mechanischer, steuerbarer Rauchabsaugung, Vergrößerung/Verkleinerung der Zuluft-/Abluftöffnungen bei natürlicher Entrauchung).
Die Prüfzeit beträgt mindestens 25 Minuten (eine direkte Brandbeaufschlagung des WDVS ≥ 20 Minuten ist einzuhalten). Sie beginnt mit der Entzündung der Holzkrippe mittels des Isopropanols. Nach Ablauf der Prüfzeit ist die Holzkrippe so abzulöschen, dass der Prüfkörper nicht beeinträchtigt wird. Daran schließt sich eine Beobachtungszeit an, die frühestens 60 Minuten nach Versuchsbeginn beendet werden darf.
Während der Prüfung sind folgende Messdaten zu erfassen:
Nach Versuchsende sind Art und Ausmaß der Brandschädigung am Probekörper zu ermitteln.
Der Versuch darf vorzeitig beendet werden, sofern es zu einem Vollbrand des applizierten WDVS - Brandausbreitung bis zu den seitlichen Rändern und der Oberkante des Prüfkörpers - kommt bzw. ernsthafte Gefahr für die während des Versuchs anwesenden Personen auftritt.
6 Beurteilung
Über die Durchführung und Ergebnisse der Prüfung ist ein Prüfbericht zu erstellen. Der Prüfbericht enthält:
Die Beurteilung der Versuchsergebnisse erfolgt auf der Basis folgender Gesichtspunkte:
Hinterlüftete Außenwandbekleidungen Stand: Juni 2016 |
Anhang 6 |
1 Anwendungsbereich
Bei hinterlüfteten Außenwandbekleidungen, die
sind nach § 28 Abs. 4 in Verbindung mit Abs. 5 sowie nach § 30 Abs. 7 BbgBO 1 besondere Vorkehrungen gegen die Brandausbreitung zu treffen. Nachfolgend werden mögliche Vorkehrungen beschrieben.
2 Begriffe
2.1 Hinterlüftete Außenwandbekleidungen bestehen aus:
2.2 Hinterlüftungsspalt ist der Luftraum zwischen der Bekleidung und der Wärmedämmung oder zwischen der Bekleidung und der Wand, soweit keine außenliegende Wärmedämmung vorgesehen ist.
2.3 Brandsperren dienen der Begrenzung der Brandausbreitung im Hinterlüftungsspalt über eine ausreichend lange Zeit durch Unterbrechung oder partielle Reduzierung des freien Querschnitts des Hinterlüftungsspalts.
3 Dämmstoffe, Unterkonstruktionen, Hinterlüftungsspalt
3.1 Abweichend von § 28 Abs. 3 Satz 1 BbgBO muss die Wärmedämmung nichtbrennbar sein. Die Dämmstoffe sind entweder mechanisch oder mit einem Klebemörtel, der schwerentflammbar ist oder einen Anteil von nicht mehr als 7,5 % an organischen Bestandteilen aufweist, auf dem Untergrund zu befestigen. Stabförmige Unterkonstruktionen aus Holz sind zulässig ( § 28 Abs. 3 Satz 1, Halbsatz 2 BbgBO).
3.2 Die Tiefe des Hinterlüftungsspalts darf nicht größer sein als
4 Horizontale Brandsperren
4.1 In jedem zweiten Geschoss sind horizontale Brandsperren im Hinterlüftungsspalt anzuordnen.
Die Brandsperren sind zwischen der Wand und der Bekleidung einzubauen. Bei einer außenliegenden Wärmedämmung genügt der Einbau zwischen dem Dämmstoff und der Bekleidung, wenn der Dämmstoff im Brandfall formstabil ist und einen Schmelzpunkt von > 1.000 °C aufweist.
4.2 Unterkonstruktionen aus brennbaren Baustoffen müssen im Bereich der horizontalen Brandsperren vollständig unterbrochen werden.
4.3 Die Größe der Öffnungen in den horizontalen Brandsperren ist insgesamt auf 100 cm2/lfm Wand zu begrenzen. Die Öffnungen können als gleichmäßig verteilte Einzelöffnungen oder als durchgehender Spalt angeordnet werden.
4.4 Die horizontalen Brandsperren müssen über mindestens 30 Minuten hinreichend formstabil sein (z.B. aus Stahlblech mit einer Dicke von d ≥ 1 mm). Sie sind in der Außenwand in Abständen von ≤ 0,6 m zu verankern. Die Stahlbleche sind an den Stößen mindestens 30 mm zu überlappen.
4.5 Laibungen von Außenwandöffnungen (Türen, Fenster) dürfen integraler Bestandteil von Brandsperren sein, soweit der Hinterlüftungsspalt durch Bekleidung der Laibungen und Stürze der Außenwandöffnungen verschlossen ist; die Bekleidung muss den Anforderungen nach Ziffer 4.4 entsprechen, Unterkonstruktionen und eine ggf. vorhandene Wärmedämmung müssen aus nichtbrennbaren Baustoffen bestehen.
4.6 Horizontale Brandsperren sind nicht erforderlich:
5 Vertikale Brandsperren im Bereich von Brandwänden
Der Hinterlüftungsspalt darf über die Brandwand nicht hinweggeführt werden. Der Hinterlüftungsspalt ist mindestens in Brandwanddicke mit einem im Brandfall formstabilen Dämmstoff mit einem Schmelzpunkt von > 1.000 °C auszufüllen.
§ 30 Abs. 7 Satz 1 BbgBO bleibt unberührt.
