10.4.3 Wölbkrafttorsion

(1) Spannungen aus behinderter Querschnittsverwölbung dürfen im Allgemeinen im Grenzzustand der Tragfähigkeit vernachlässigt werden.

(2) Bei geschlossenen dünnwandigen Querschnitten und bei Vollquerschnitten dürfen Wölbspannungen im Allgemeinen generell vernachlässigt werden.

10.4.4 Unbewehrte Bauteile

(1) Für Torsion und kombinierte Beanspruchung aus Torsion und Querkraft gilt 10.3.7 analog.

(2) Bei einem gerissenen Bauteil darf nicht ohne weiteres vorausgesetzt werden, dass es Torsionsmomente aufnimmt, sofern nicht eine ausreichende Tragfähigkeit hierfür nachgewiesen werden kann.

10.5 Durchstanzen

10.5.1 Allgemeines

(1) Die Grundsätze und Regeln dieses Abschnitts ergänzen die Regeln in 10.3. Sie betreffen das Durchstanzen von Platten mit Biegebewehrung nach 10.2; sie gelten auch für das Durchstanzen von Fundamenten und von Rippendecken mit einem Vollquerschnitt im Bereich der Lasteinleitungsfläche, sofern der Vollquerschnitt mindestens um das Maß 1,5d über den kritischen Rundschnitt hinausreicht.

(2) Durchstanzen kann aus konzentrierten Lasten oder Auflagerreaktionen herrühren, die auf einer relativ kleinen Fläche wirken. Letztere wird als LasteinleitungsflächeA_load bezeichnet.

(3) Ein geeignetes Bemessungsmodell für den Nachweis gegen Durchstanzen im Grenzzustand der Tragfähigkeit ist in Bild 37 angegeben. Die kritische FlächeA_crit ist dabei parallel zur LasteinleitungsflächeA_load anzunehmen.

(4) Der Nachweis der Tragfähigkeit ist längs festgelegter Nachweisschnitte zu führen. Außerhalb des Bereichs der Nachweisschnitte muss das Bauteil die Anforderungen nach 10.3 erfüllen.

Bild 37 - Bemessungsmodell für den Nachweis der Sicherheit gegen Durchstanzen

Legende

10.5.2 Lasteinleitung und Nachweisschnitte

(1) Die Festlegungen dieses Abschnitts sind auf die folgenden Arten von LasteinleitungsflächenA_load anwendbar:

• kreisförmige Flächen mit einem Durchmesser bis 3,5d (d ist dabei die mittlere statische Nutzhöhe des nachzuweisenden Bauteils),
• rechteckige Flächen mit einem Umfang nicht größer als 11d und einem Verhältnis von Längea zu Breiteb der Fläche von maximal 2,0,
• Flächen mit beliebiger Form, die sinngemäß wie die oben erwähnten Formen begrenzt sind.

Die Rundschnitte benachbarter Lasteinleitungsflächen nach den Absätzen (3) und (5) dürfen sich dabei nicht überschneiden.

(2) Wenn die Bedingungen nach Absatz (1) bei Auflagerung auf Wänden oder Stützen nicht erfüllt werden, weil sich in diesem Fall die Querkräfte auf die Ecken der Auflagerflächen konzentrieren, sind Rundschnitte nach Bild 38 anzusetzen, sofern kein genauerer Nachweis geführt wird.

Bild 38 - Maßgebende Abschnitte für den kritischen Rundschnitt bei ausgedehnten Auflagerflächen

Legende

1	LasteinleitungsflächeAload
2	maßgebende Abschnitte des kritischen Rundschnitts

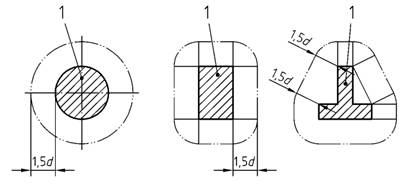

(3) Der kritische Rundschnitt für runde oder rechteckige Lasteinleitungsflächen, die sich nicht in der Nähe von freien Rändern befinden, umgibt die Lasteinleitungsfläche in einem Abstand von 1,5d (siehe Bild 39).

Bild 39 - Kritischer Rundschnitt um Lasteinleitungsflächen, die sich nicht in der Nähe eines freien Randes befinden

Legende

(4) Die kritische FlächeA_crit ist die Fläche innerhalb des kritischen Rundschnitts.

(5) Weitere Rundschnitte innerhalb und außerhalb der kritischen Fläche sind affin zum kritischen Rundschnitt anzunehmen.

(6) Für Lasteinleitungsflächen, deren Rand nicht mehr als 6d von Öffnungen entfernt ist, ist ein der Öffnung zugewandter Teil des maßgebenden Rundschnitts als unwirksam zu betrachten. Dieser Umfangsabschnitt wird durch den Abstand der Schnittpunkte der Verbindungslinien mit dem betrachteten Rundschnitt nach Bild 40 beschrieben.

Bild 40 - Kritischer Rundschnitt in der Nähe von Öffnungen

Legende

(7) Bei Lasteinleitungsflächen, die sich in der Nähe eines freien Randes oder einer freien Ecke befinden, ist der kritische Rundschnitt nach Bild 41 anzunehmen, sofern dieser einen Umfang ergibt (freier Rand ausgeschlossen), der kleiner als derjenige nach den Absätzen (3) und (6) ist.

(8) Bei Lasteinleitungsflächen im Bereich eines freien Randes mit einem Randabstand von mehr als 3d zum freien Plattenrand, darf die aufnehmbare Querkraft mit einem kritischen Rundschnitt nach Bild 39 bestimmt werden.

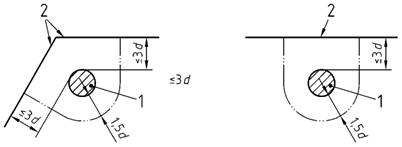

Bild 41 - Kritischer Rundschnitt nahe freien Rändern

Legende

(9) Bei Lasteinleitungsflächen, die sich nahe oder an einem freien Rand oder einer Ecke befinden, d. h. mit einem Randabstand kleiner alsd, ist stets eine besondere Randbewehrung nach 13.3.2 (10) mit einem Abstand der Steckbügels_w< 100 mm längs des freien Randes erforderlich.

(10) Bei Stützen mit schräger Stützenkopfverstärkung mitl_H< 1,5h_H (siehe Bild 42) ist nur im kritischen Rundschnitt außerhalb der Stützenkopfverstärkung ein Nachweis erforderlich. Der Abstandr_crit dieses Schnittes vom Schwerpunkt der Lasteinleitungsfläche darf nach Gleichung (96) ermittelt werden:

Dabei ist

Bei Rechteckstützen mit einer rechteckigen Stützenkopfverstärkung mitl_H< 1,5d (siehe Bild 42) und den Gesamtabmessungenb_c undh_c im Grundriss (mitb_c<h_c) istr_crit als der jeweils kleinere der folgenden Werte anzunehmen:

(97)

Bei Stützen mit abgestufter Stützenkopfverstärkung mitl_H< 1,5h_H ist die gesamte Fläche der Stützenkopfverstärkung als Lasteinleitungsfläche anzunehmen.

Bild 42 - Platte mit einer Stützenkopfverstärkung mitl_H< 1,5h_H

Legende

(11) Bei Platten mit einer Stützenkopfverstärkung mitl_H > 1,5h_H (siehe Bild 43) sind neben dem kritischen Rundschnitt außerhalb der Stützenkopfverstärkung auch kritische Rundschnitte im Bereich der Stützenkopfverstärkung nachzuweisen.

(12) Die Abstände vom Mittelpunkt der Lasteinleitungsfläche zu den kritischen Rundschnitten nach Bild 43 dürfen wie folgt angenommen werden:

(13) Die Festlegungen in 10.5.3 sind auch für Nachweise innerhalb der Stützenkopfverstärkung anwendbar, wobeid mitd_H nach Bild 43 anzunehmen ist.

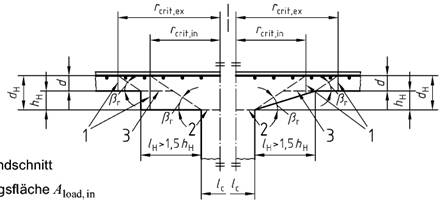

Bild 43 - Platte mit Stützenkopfverstärkung mitl_H > 1,5h_H

Legende

10.5.3 Nachweisverfahren

(1) Das Bemessungsverfahren für Durchstanzen basiert auf einem räumlichen Fachwerkmodell. Dieses

Fachwerkmodell wird durch die folgenden Bemessungswerte der Querkrafttragfähigkeitje Längeneinheit beschrieben, wobei die Nachweisschnitte nach Bild 45 affin zum kritischen Rundschnitt verlaufen:

(2) Die aufzunehmende Querkraft im betrachteten Nachweisschnitt je Längeneinheit beträgt:

(100)

Dabei ist

(3) Ein Reduzieren der einwirkenden Querkraft aus auflagernahen Einzellasten nach 10.3.2 ist nicht zulässig.

(4) Bei Fundamentplatten darf die QuerkraftV_Ed um die günstige Wirkung der Bodenpressung in der kritischen Fläche abgemindert werden. Dabei dürfen für die Ermittlung der resultierenden Bodenreaktionskraft jedoch höchstens 50 % der kritischen FlächeA_crit nach 10.5.2 (4) in Ansatz gebracht werden.

(5) Die QuerkraftkomponenteV_pd der Spanngliedkraft von geneigten Spanngliedern, die parallel zuV_Ed wirkt und innerhalb der betrachteten Rundschnitte liegt, darf nach 10.3.2 berücksichtigt werden.

(6) Bei Platten ohne Durchstanzbewehrung ist nachzuweisen, dass längs des kritischen Rundschnitts nach 10.5.2 gilt:

(7) Bei Platten mit Durchstanzbewehrung sind folgende Nachweise zu führen:

1. Die aufzunehmende Querkraftv_Ed nach Gleichung (100) längs des kritischen Rundschnitts darf den Bemessungswert der maximalen Querkrafttragfähigkeit nicht überschreiten:

   vEd<vRd, max

   (102)

2. In jedem inneren Rundschnitt nach Bild 45 ist nachzuweisen:

   vEd<vRd, sy

   (103)

3. Zur Vermeidung eines Versagens außerhalb des durchstanzbewehrten Bereiches ist längs des äußeren Rundschnitts nachzuweisen:

   vEd<vRd, ct, a

   (104)

Bild 44 - Näherungswerte für den Beiwert b

Legende

10.5.4 Platten oder Fundamente ohne Durchstanzbewehrung

Die Querkrafttragfähigkeitv_{Rd, ct} längs des kritischen Rundschnitts nach 10.5.2 ist nach Gleichung (105) zu ermitteln:

mit

(106)

Dabei ist

η1	= 1,0 für Normalbeton; für Leichtbeton nach Tabelle 10
d	die mittlere Nutzhöhe in mm
	d = (dx +dy) /2
dx +dy	die Nutzhöhe der Platte inx- bzw.y-Richtung im betrachteten Rundschnitt
ρl	der mittlere Längsbewehrungsgrad innerhalb des betrachteten Rundschnitts mit
ρlx,ρly	der Bewehrungsgrad, bezogen jeweils auf die Zugbewehrung inx- bzw.y-Richtung, die innerhalb des betrachteten Rundschnitts im Verbund liegt und außerhalb des betrachteten Rundschnittes verankert ist. Bei Eck- und Randstützen siehe 10.5.2 (9).
σcd	der Bemessungswert der Betonnormalspannung innerhalb des betrachteten Rundschnitts mit
σcd, x,σcd, y	die Bemessungswerte der Betonnormalspannung innerhalb des betrachteten Rundschnitts in x- bzw. y-Richtung
NEd, x,NEd, y	die Bemessungswerte der mittleren Längskräfte in den QuerschnittenAc, x undAc, y durch den kritischen Rundschnitt infolge Vorspannung oder sonstige Einwirkungen (NEd < 0 als Längsdruckkraft)

10.5.5 Platten oder Fundamente mit Durchstanzbewehrung

(1) Die maximale Querkrafttragfähigkeitv_{Rd, max} für Platten mit Durchstanzbewehrung im kritischen Rundschnitt ist mit Gleichung (107) zu ermitteln:

(2) Bei Durchstanzbewehrung rechtwinklig zur Plattenebene ist die erforderliche Bewehrung für die jeweils betrachtete Bewehrungsreihe nach Bild 45 aus Gleichung (108) und Gleichung (109) zu ermitteln und auf dem betrachteten Umfang gleichmäßig verteilt anzuordnen (siehe 13.3.3):

1. für die erste Bewehrungsreihe im Abstand 0,5d vom Stützenrand gilt:

   (108)

2. für die weiteren Bewehrunqsreihen im Abstands_w< 0,75d untereinander gilt:

   (109)

Dabei ist

vRd, c	der Betontraganteil; es darfvRd, c =vRd, ct nach Gleichung (105) angenommen werden
κs *Asw *fyd	die Bemessungskraft der Durchstanzbewehrung in Richtung der aufzunehmenden Querkraft für jede Reihe der Bewehrung
u	der Umfang des Nachweisschnittes
sw	die wirksame Breite einer Bewehrungsreihe nach Bild 45, mit:sw< 0,75d
κs	der Beiwert zur Berücksichtigung des Einflusses der Bauteilhöhe auf die Wirksamkeit der Bewehrung mit
		(110)

(3) Werden Schrägstäbe als Durchstanzbewehrung eingesetzt, müssen diese eine Neigung von 45°<α< 60° gegen die Plattenebene aufweisen. Werden ausschließlich Schrägstäbe eingesetzt, so dürfen diese nur im Bereich von 1,5d (mit der statischen Nutzhöhed der Platte oder des Fundaments) um die Stütze angeordnet werden (siehe Bild 72).

Die erforderliche Bewehrung ist in einem Schnitt im Abstand 0,5d vom Stützenrand nach Gleichung (111) nachzuweisen.

(111)

Dabei ist

(4) Der äußere Rundschnitt liegt im Abstand 1,5d von der letzten Bewehrungsreihe (siehe Bild 45). Die Querkrafttragfähigkeit längs des äußeren Rundschnitts ist wie folgt zu ermitteln:

Dabei ist

vRd, ct	die Tragfähigkeit ohne Durchstanzbewehrung nach Gleichung (105) unter Berücksichtigung des Längsbewehrungsgradesρl im äußeren Rundschnitt
κa	der Beiwert zur Berücksichtigung des Übergangs zum Plattenbereich mit der Tragfähigkeit nach 10.3.3 mit
		(113)
lw	die Breite des Bereiches mit Durchstanzbewehrung außerhalb der Lasteinleitungsfläche (siehe Bild 45)

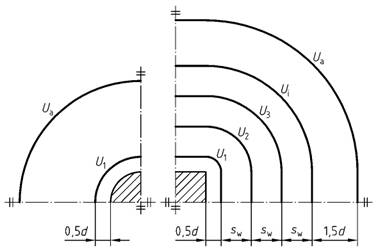

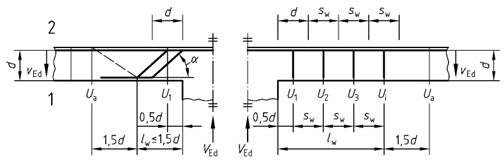

Bild 45 - Nachweisschnitte der Durchstanzbewehrung

Legende

(5) Anforderungen an die bauliche Durchbildung der Durchstanzbewehrung sind in 13.3.3 angegeben; die erforderliche Durchstanzbewehrung der inneren Rundschnitte darf folgenden Wert nicht unterschreiten:

(114)

bzw.

bei geneigter Durchstanzbewehrung mitsw =d und mit minρw nach 13.2.3 (5).

10.5.6 Mindestmomente

(1) Um die Querkrafttragfähigkeit sicherzustellen, sind die Platten im Bereich der Stützen für Mindestmomentem_Ed zu bemessen, sofern die Schnittgrößenermittlung nicht zu höheren Werten führt.

(2) Wenn andere Festlegungen fehlen, sollten folgende Mindestmomente je Längeneinheit angesetzt werden:

Dabei ist

Diese Mindestmomente sollten jeweils in einem Bereich mit der in Tabelle 14 angegebenen Breite angesetzt werden (siehe Bild 46).

Tabelle 14 - Momentenbeiwerteη und Verteilungsbreiten der Momente

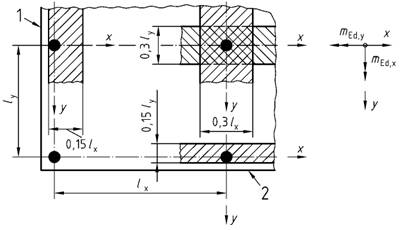

Bild 46 - Bereiche für den Ansatz der Mindestbiegemomentem_{Ed, x} undm_{Ed, y}

Legende

10.6 Stabwerkmodelle

10.6.1 Allgemeines

(1) Ein Stabwerkmodell besteht aus Betondruckstreben, aus Zugstreben und den verbindenden Knoten. Die Kräfte in diesen Elementen des Stabwerkmodells sind unter Einhaltung des Gleichgewichts für die Einwirkungen im Grenzzustand der Tragfähigkeit zu ermitteln, und die Elemente sind dafür nach den in 10.6.2 und 10.6.3 angegebenen Regeln zu bemessen.

(2) Die Zugstreben des Stabwerkmodells müssen nach Lage und Richtung mit der zugehörigen Bewehrung übereinstimmen.

(3) Um die Verträglichkeit näherungsweise sicherzustellen, sollte das Stabwerkmodell, insbesondere die Lage und Richtung wichtiger Druckstreben, an der Spannungsverteilung nach der linearen Elastizitätstheorie orientiert sein.

(4) Stabwerkmodelle dürfen kinematisch sein, wenn Geometrie und Belastung aufeinander abgestimmt sind.

(5) Bei der Stabkraftermittlung für statisch unbestimmte Stabwerkmodelle dürfen die unterschiedlichen Dehnsteifigkeiten der Druck- und Zugstreben näherungsweise berücksichtigt werden. Vereinfachend dürfen einzelne statisch unbestimmte Stabkräfte in Anlehnung an die Kräfte aus einer linear-elastischen Berechnung des Tragwerks gewählt werden.

(6) Die Ergebnisse aus mehreren Stabwerkmodellen dürfen im Allgemeinen nicht überlagert werden. Dies ist im Ausnahmefall möglich, wenn die Stabwerkmodelle für jede Einwirkung im Wesentlichen übereinstimmen.

10.6.2 Bemessung der Zug- und Druckstreben

(1) Die Druckstreben des Stabwerkmodells sind für Druck und für Querzug (siehe Bild 47), bei ebenen Stabwerkmodellen auch für Querzug senkrecht zur Ebene des Stabwerkmodells, zu bemessen. Die Querzugkraft im Druckfeld infolge einer Einschnürung an einem Knoten kann mit Hilfe eines örtlichen Stabwerkmodells ermittelt werden.

Bild 47 - Querzugkräfte in einem Druckfeld mit Einschnürung zu konzentrierten Knoten an beiden Enden

(2) Der Bemessungswert der Druckstrebenfestigkeit ist wie folgt begrenzt:

1. σ_{Rd, max} = 1,0η₁ *f_cd für ungerissene Betondruckzonen
2. σ_{Rd, max} = 0,75η₁ *f_cd für Druckstreben parallel zu Rissen

mitη₁ = 1,0 für Normalbeton; für Leichtbeton nach Tabelle 10

Bei Druckstreben mit kreuzenden Rissen können kleinere Werte erforderlich sein (siehe DAfSbHeft 525).

(3) Der Bemessungswert der Stahlspannung der Bewehrung der Zugstreben und der Bewehrung zur Aufnahme der Querzugkräfte in Druckstreben ist bei Betonstahl auff_yd, bei Spannstahl auff_p0,1k /γs zu begrenzen.

(4) Die Bewehrung ist bis in die konzentrierten Knoten ungeschwächt durchzuführen. Sie darf in verschmierten Knoten, die sich im Tragwerk über eine größere Länge erstrecken, innerhalb des Knotenbereichs gestaffelt enden. Dabei muss sie alle durch die Bewehrung umzulenkenden Druckwirkungen erfassen.

(5) Die Verankerungslänge der Bewehrung in Druck-Zug-Knoten beginnt am Knotenanfang, wo erste Druckspannungen aus den Druckstreben auf die verankerte Bewehrung treffen und von ihr umgelenkt werden (siehe Bild 49).

(6) In Bauteilbereichen mit parallelem Druck- und Zuggurt ist die Höhe des Druckspannungsfeldes oder die Höhe des Spannungsblocks im Hinblick auf die Verträglichkeit zu begrenzen. So sollten diese Abmessungen nicht größer gewählt werden, als sie sich bei Annahme einer linearen Dehnungsverteilung ergeben.

Bild 48 - Knotenbereich für den Nachweis von Druckknoten

(7) Für Druckstreben, deren Druckfelder sich zu konzentrierten Knoten hin stark einschnüren, erübrigen sich Nachweise der Druckspannungen, wenn die angrenzenden Knoten nach 10.6.3 nachgewiesen werden.

weiter .
