1 Vorwort

Die Besonderheit des elektrostatischen Beschichtens besteht in der Anwendung von Hochspannung, die im Allgemeinen mehrere zehntausend Volt beträgt, und teilweise gleichzeitigem Erzeugen von explosionsfähigen Lösemittel/Dampf-Luftgemischen, Staub-Luftgemischen und Flock-Luftgemischen. Die dabei entstehenden Gefährdungen durch

• entzündbare Beschichtungsstoffe
• gegebenenfalls explosionsfähige Atmosphäre
• zündfähige Entladung
• elektrischen Schlag

erfordern besondere Schutzmaßnahmen. Weiterhin sind Gesundheitsgefährdungen durch Gefahrstoffe und Gefährdungen durch Druckluft und Materialdruck (z.B. bei Airlessgeräten) zu beachten.

Diese DGUV Information wendet sich an Unternehmer und Unternehmerinnen, die elektrostatische Beschichtungsverfahren anwenden. Sie hilft dabei, im Rahmen der Gefährdungsbeurteilung insbesondere die Brand- und Explosionsgefahren sowie elektrische Gefahren zu erkennen und zu beurteilen und die erforderlichen Schutzmaßnahmen abzuleiten. Unternehmer und Unternehmerinnen sollen auch in die Lage versetzt werden, anhand der Ergebnisse der Gefährdungsbeurteilung Betriebsanweisungen zu erarbeiten und die Beschäftigten über die Gefährdungen und erforderlichen Schutzmaßnahmen beim elektrostatischen Beschichten zu unterweisen.

Diese DGUV Information wendet sich auch an Hersteller sowie an Service- und Wartungsunternehmen und an zur Prüfung befähigte Personen, die Prüfungen entsprechender Anlagen durchführen.

Bei Beachtung dieser DGUV Information kann davon ausgegangen werden, dass alle Anforderungen an

• den Brand- und Explosionsschutz
• den Schutz vor elektrischen Gefährdungen

beim Betrieb elektrostatischer Sprühanlagen und -einrichtungen erfüllt sind.

2 Anwendungsbereich

Diese DGUV Information erläutert die zur sicheren Anwendung elektrostatischer Beschichtungsverfahren notwendigen Schutzmaßnahmen.

Insbesondere legt diese DGUV Information Anforderungen für den Betrieb (einschließlich Wartung, Instandhaltung und Prüfung) elektrostatischer Sprühanlagen und -einrichtungen fest, die den genannten Fassungen folgender Normen entsprechen:
DIN EN 1953:2013
DIN EN 50050-1:2014
DIN EN 50050-2:2014
DIN EN 50050-3:2014
DIN EN 50059:1992
DIN EN 50176:2010
DIN EN 50177:2010
DIN EN 50223:2015
DIN EN 50348:2010

Für Anlagen, die älteren Fassungen der genannten Normen entsprechen, sollten die vorhergehenden Versionen dieser DGUV Information (BGI 764) hinzugezogen werden.

Die DGUV Information enthält keine spezifischen Informationen zu:

• sonstigen Gefährdungen nach Abschnitt 4.4;
• Spritz- und Sprühverfahren ohne elektrostatische Unterstützung (siehe DGUV Information 209-046, DGUV Information 209-014);
• Maßnahmen des Gesundheitsschutzes beim Spritz- und Sprühauftrag (siehe DGUV Regel 109-013);
• Reinigung und Vorbehandlung von Werkstücken (siehe DGUV Regel 109-010);
• andere Auftragsverfahren (z.B. Tauchlackierung, Fluten, Wirbelsintern);
• Trocknungsverfahren für beschichtete Werkstücke;
• Beschichtungsverfahren für den pharmazeutischen und den Lebensmittelbereich.

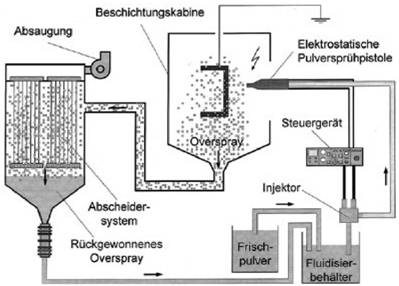

Abb. 2-1 zeigt schematisch den Aufbau und die Elemente einer Pulverbeschichtungsanlage.

Abb. 2-1 Aufbau einer elektrostatischen Pulverbeschichtungsanlage

3 Elektrostatische Beschichtungsverfahren

3.1 Allgemein

Elektrostatisches Beschichten ist der Sammelbegriff für alle Auftragsverfahren, bei denen elektrostatisch aufgeladener Beschichtungsstoff auf einem Werkstück niedergeschlagen wird. Beschichtungsstoffe können organische oder anorganische flüssige Beschichtungsstoffe, Beschichtungspulver oder Flock sein.

Die elektrostatische Aufladung kann durch Hochspannung oder, bei triboelektrischen Sprühgeräten, durch Reibungselektrizität erfolgen.

Es werden automatische Sprühgeräte (Sprühsysteme) oder handgeführte Sprühgeräte (Handsprüheinrichtungen) eingesetzt. Sprühsysteme können entweder fest installiert oder mit Hub- und Bewegungseinrichtungen (z.B. Robotern) verbunden sein.

Handsprüheinrichtungen und Sprühsysteme können entweder kontinuierlich oder intermittierend betrieben werden. Sie werden dabei entweder auf das Werkstück gerichtet bewegt, oder das Werkstück wird an ihnen vorbei gefördert.

Anmerkung
Als Synonyme zum "Elektrostatischen Beschichten" werden auch die Begriffe "Elektrostatische Lackierung", "Pulverbeschichten", "Beflockung", "Elektrostatisches Sprühverfahren" oder "Elektrostatisches Spritzverfahren" verwendet.

3.2 Elektrostatisches Beschichten mit flüssigen Beschichtungsstoffen

Das elektrostatische Beschichten mit flüssigen Beschichtungsstoffen erzielt im Vergleich zu anderen Spritzverfahren einen höheren Auftragswirkungsgrad beziehungsweise einen geringeren Overspray-Anteil.
