Vorbemerkung

Diese DGUV Information richtet sich in erster Linie an den Unternehmer bzw. die Unternehmerin und bietet konkrete Hilfestellung bei den Arbeitsschutzmaßnahmen für den sicheren Betrieb von Feuerlöschanlagen mit Löschgasen.

Gase wie Kohlendioxid (CO₂), Inertgase wie IG-100 oder IG-01 und Gemische daraus (z.B. IG-55, oder IG-541), finden als Löschgas in ortsfesten Feuerlöschanlagen Anwendung. Sie löschen Brände indem sie im wesentlichen den Luftsauerstoff von der Brandstelle verdrängen.

Ebenfalls finden halogenierte Kohlenwasserstoffe (z.B. HFC-227ea und FK-5-1-12) als Löschgas Anwendung in ortsfesten Feuerlöschanlagen. Ihre Löschwirkung beruht auf einem chemisch-physikalischen Prinzip. Die für eine ausreichende Löschwirkung erforderliche aufgebaute Löschgaskonzentration bzw. abgesenkte Sauerstoffkonzentration lässt einen dauernden Aufenthalt von Personen in dieser Atmosphäre nicht zu. Bei Kohlendioxid ist z.B. ab einer Konzentration von 5 Vol.-% CO₂ mit Gesundheitsschäden zu rechnen und ab einer Konzentration von mehr als 8 Vol.-% CO₂ besteht Lebensgefahr.

Beim Einsatz von Löschgasen oder Gasgemischen in ortsfesten Feuerlöschanlagen sind die zu erwartenden Konzentrationen nach der Flutung durch die errichtende Person rechnerisch bzw. durch Probeflutung zu ermitteln, festzulegen und zu dokumentieren. Es erfolgt eine Einstufung in die Gefährdungsklassen (siehe auch Anhang 2 Stoffdaten).

Um gesundheitliche Beeinträchtigungen zu vermeiden, müssen im Rahmen der Gefährdungsbeurteilung Maßnahmen für Sicherheit und Gesundheitsschutz getroffen werden. Dies können bauliche, technische und organisatorische Maßnahmen sein.

1 Anwendungsbereich

1. Diese Information findet Anwendung bei ortsfesten Feuerlöschanlagen mit Löschgasen, im Folgenden Löschanlagen genannt.
2. Diese Information findet keine Anwendung bei Löschanlagen auf Seeschiffen, Wasserfahrzeugen und schwimmenden Geräten der Binnenschifffahrt mit Betriebserlaubnis sowie im Bergbau unter Tage.

2 Begriffsbestimmungen

Im Sinne dieser DGUV Information werden folgende Begriffe bestimmt:

Arbeits- und Verkehrsbereich
Der Arbeits- und Verkehrsbereich in der Umgebung von Räumen oder Einrichtungen, die durch Löschanlagen geschützt sind, ist derjenige Bereich, der durch Personen erreicht werden kann. Sind die von Löschanlagen geschützten Bereiche selbst begehbare Bereiche, so gehören diese Bereiche mit zum Arbeits- und Verkehrsbereich.

Auslösung
Die automatische oder von Hand herbeigeführte Freigabe der Löschanlage zur Flutung.

Verzögerte Auslösung
Die automatisch oder von Hand herbeigeführte Auslösung des Löschalarms und die zeitverzögerte Freigabe des Löschgases zur Flutung mittels einer Verzögerungseinrichtung.

Flutung
Das Ausströmen des Löschgases in den Löschbereich.

Löschalarm
Optische oder akustische Signale, die unmittelbar vor, während und nach der Flutung im Gefährdungsbereich gegeben werden.

Löschbereich
Gesamtheit aller Bereiche, die im Schutzumfang der Löschanlage enthalten sind und gleichzeitig geflutet werden.

Objektschutz/Einrichtungsschutz
Die Flutung eines Objektes, z.B. Maschine, Lackieranlage, mit mindestens der erforderlichen Löschgasmenge.

Raumschutz
Die Flutung eines umbauten und geschlossenen Raumes mit mindestens der erforderlichen Löschgasmenge.

Gefährdungsbereich
Der Bereich, in dem durch die Auslösung der Löschanlage die gesundheitsgefährdenden Konzentrationen überschritten werden können. Der Gefährdungsbereich muss für jede Anlage festgelegt werden. Bei Raumschutzanlagen entspricht dieser in der Regel dem Löschbereich, siehe auch Abschnitte 5.8 und 5.9. In Abhängigkeit der Umfassungsbauteile, der Löschmittelmenge und der Löschmittelart kann der Gefährdungsbereich mindestens auch die Nachbarbereiche zum Löschbereich umfassen. Der Gefährdungsbereich kann sich insbesondere bei offenen Objektschutz-/Einrichtungsschutzanlagen durch Abströmen des Löschgases in die Umgebung zeitlich ändern.

Einsatzmenge
Die Löschgasmenge, die für den Aufbau einer löschwirksamen Konzentration im Löschbereich erforderlich ist.

Löschgasmenge
Gesamte Gasmenge, mit der der Löschbereich geflutet wird. (Ausschlaggebend für die maximale Löschgas- und die minimale Sauerstoff-Konzentration).

Odorierung
Das Zusetzen von Geruchsstoffen mit einem für die Gefährdung typischen Geruch, die das geruchlose Löschgas wahrnehmbar machen.

Löschgaskonzentration (LGK)
Die Konzentration des Löschgases in Vol.-%, die sich nach dem Fluten in der Atmosphäre des Löschbereiches und bei offenen Objektschutz-/Einrichtungsschutzanlagen auch in deren Umgebung einstellt.

NOAEL(no observed adverse effect level)
Die höchste Löschgaskonzentration in Vol.-%, bei der noch keine gesundheitlichen Beeinträchtigungen festgestellt wurden.

LOAEL(lowest observed adverse effect level)
Die niedrigste Löschgaskonzentration in Vol.-%, bei der gesundheitliche Beeinträchtigungen festgestellt wurden.

Lebensbedrohliche Konzentration (LBK)
Die niedrigste Löschgaskonzentration in Vol.-%, ab der selbst bei kurzzeitigem Aufenthalt akute Lebensgefahr besteht.

Vorwarnzeit
Die Zeit vom Beginn des Löschalarms bis zum Beginn der Flutung.

Blockiereinrichtung
Eine Einrichtung, mit der das Ausströmen des Löschgases mechanisch blockiert werden kann.

Verzögerungseinrichtung
Die Einrichtung, die nach dem Auslösen der Löschanlage den Beginn der Flutung verzögert.

Taster zur Verzögerung der Flutung (Stopptaster)
Manuelle Bedieneinrichtungen, die bei Betätigung während der Vorwarnzeit die Flutung für die Dauer ihrer Betätigung verhindern.

3 Allgemeine Anforderungen

Der Unternehmer bzw. die Unternehmerin hat vor der Verwendung von Feuerlöschanlagen mit Löschgasen die auftretenden Gefährdungen zu beurteilen und daraus notwendige und geeignete Schutzmaßnahmen abzuleiten (Gefährdungsbeurteilung gemäß § 3 Betriebssicherheitsverordnung).

Für den sicheren Betrieb müssen Löschanlagen den allgemein anerkannten Regeln der Technik entsprechen und ordnungsgemäß betrieben werden, z.B. Berücksichtigung der Bedienungsanleitung.

Die technischen Lösungen für den Personenschutz müssen von einer gemäß DIN EN ISO/IEC 17065:2013-01 akkreditierten Zertifizierungsstelle (z.B. VdS Schadenverhütung GmbH) für die entsprechende Gefährdungsklasse anerkannt sein.

Wird eine andere Lösung gewählt, muss damit die gleiche Sicherheit und der gleiche Gesundheitsschutz für die Beschäftigten erreicht werden. Grundlage ist stets die Gefährdungsbeurteilung nach der Betriebssicherheitsverordnung. Die Verpflichtung zur Dokumentation der umgesetzten Maßnahmen ergibt sich aus § 3 Abs. 8 Betriebssicherheitsverordnung.

4 Gefährdungsklassen

Abhängig von den zu löschenden Stoffen (Brandlast) und den eingesetzten Löschgasen können sowohl unterschiedlich hohe Löschgas- wie auch Sauerstoffkonzentrationen zur Anwendung kommen. Diese unterschiedlichen Konzentrationen bedingen auch eine unterschiedliche Gefährdung der im Gefährdungsbereich befindlichen Personen. Entsprechend dieser Gefährdung lassen sich die Löschanlagen mit Löschgasen in vier Klassen einteilen:

Klasse I

Löschgaskonzentration bis NOAEL (LGK ≤ NOAEL) und Sauerstoffkonzentration über 12 % (O₂ ≥ 12 Vol.-%)

Klasse II

Löschgaskonzentration zwischen NOAEL und LOAEL (NOAEL < LGK ≤ LOAEL) und Sauerstoffkonzentration über 10 % (O₂ ≥ 10 Vol.-%)

Klasse III

Löschgaskonzentration über LOAEL und unter lebensbedrohlicher Konzentration (LOAEL < LGK < LBK) und

Sauerstoffkonzentration über 8 %
(O₂ ≥ 8 Vol.-%)

Klasse IV

Löschgaskonzentration in und über lebensbedrohlicher Konzentration (LGK ≥ LBK) und/oder

Sauerstoffkonzentration unter 8 %
(O₂ < 8 Vol.-%).

Die Konzentrationen der einzelnen Löschgase sind dem Anhang 2 zu entnehmen.

Liegen für Löschgase oder Gasgemische keine Daten für die Einstufungen nach Anhang 2 vor, sind diese Daten durch die errichtende Person der Löschanlage bereitzustellen.

5 Maßnahmen für den Personenschutz

5.1 Alarmierungseinrichtungen

5.1.1 Löschbereiche bzw. Gefährdungsbereiche müssen zur Warnung von Personen mit akustischen und gegebenenfalls optischen Alarmierungseinrichtungen versehen sein, um die Alarmierung der im Löschbereich bzw. Gefährdungsbereich befindlichen Personen sicherzustellen.

5.1.2 Das Signal der akustischen Alarmmittel muss sich deutlich von den betrieblichen Geräuschen oder Signalen unterscheiden und mindestens 10 dB(A) über dem Umgebungsgeräuschpegel liegen. Falls erforderlich, müssen zusätzlich zu den akustischen Alarmmitteln optische Alarmmittel in den Löschbereichen bzw. Gefährdungsbereichen vorhanden sein. Optische Alarmmittel müssen in auffälliger Weise durch unterbrochenes Aufleuchten Signal geben.

An den Zugängen zu den Löschbereichen bzw. Gefährdungsbereichen müssen zusätzlich Warnleuchten oder Leuchtzeichen auf den ausgelösten Zustand der Löschanlage hinweisen, wenn der Zutritt nicht durch andere geeignete Maßnahmen verhindert wird.

Abb. 1 Beispiel eines Leuchtzeichens

5.1.3 An Löschanlagen darf der Löschalarm erst dann abgeschaltet werden, wenn durch geeignete Maßnahmen sichergestellt ist, dass keine unbefugten Personen die Löschbereiche bzw. Gefährdungsbereiche betreten können. Dies kann z.B. durch Absperren der Zugänge erfolgen.

Diese Maßnahmen müssen solange aufrechterhalten werden, bis die Gefährdungsbereiche wieder gelüftet sind und gefahrlos betreten werden können, siehe auch Abschnitt 6.7.

Vor Wiederinbetriebnahme der Anlage ist sicherzustellen, dass der Löschalarm wieder funktionsbereit ist.

5.1.4 Es können elektrische oder pneumatische Alarmierungseinrichtungen eingesetzt werden. Folgende Arten von Alarmierungseinrichtungen werden unterschieden:

Tabelle 1: Arten von Alamierungseinrichtungen

5.1.5 Der Energievorrat für die Alarmierung muss in allen Fällen für mindestens 30 Minuten ausreichen.

5.1.6 In Gefährdungsklasse I und II muss mindestens eine der in Abschnitt 5.1.4 aufgeführten Alarmierungseinrichtungen eingesetzt werden. Der Einsatz einer ungesicherten elektrischen Alarmierungseinrichtung in Gefährdungsklasse II ist jedoch nicht zulässig.

5.1.7 In Gefährdungsklasse III und IV müssen mindestens zwei der in Abschnitt 5.1.4 aufgeführten Alarmierungseinrichtungen eingesetzt werden.

Die Alarmierungseinrichtungen müssen voneinander unabhängig sein, d. h. separate Energiequellen, separate Leitungen und separate Alarmgeräte haben. In Gefährdungsklasse IV ist zusätzlich Abschnitt 5.1.8 zu beachten. Die zulässigen Kombinationen für Gefährdungsklasse III und IV sind in Tabelle 2 aufgeführt.

5.1.8 Bei Löschanlagen der Gefährdungsklasse IV müssen Verzögerungs- und Alarmierungseinrichtungen auch unter Berücksichtigung von Störeinflüssen die Alarmierung und Evakuierung von im Löschbereich befindlichen Personen sicherstellen.

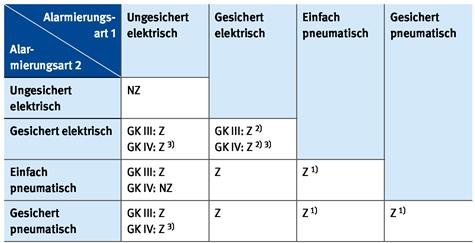

Tabelle 2: Zulässige Kombinationen der zwei notwendigen Alarmierungseinrichtungen für Gefährdungsklassen III und IV

Z: zulässig NZ: nicht zulässig GK: Gefährdungsklasse
¹⁾Die Forderung nach separaten Energiequellen entfällt bei Einsatz von zwei pneumatischen Alarmierungseinrichtungen in CO₂-Niederdrucklöschanlagen, wenn beide Alarmierungseinrichtungen aus dem Löschgasbehälter versorgt werden.
²⁾Die Forderung nach separaten Energiequellen entfällt bei Einsatz von zwei gesicherten elektrischen Alarmierungseinrichtungen.
³⁾Nur zulässig, wenn Branderkennung und Steuerung ausschließlich mechanisch oder pneumatisch erfolgen.

5.2 Verzögerungseinrichtungen

5.2.1 Löschanlagen für begehbare Bereiche müssen mit Verzögerungseinrichtungen ausgerüstet sein.

5.2.2 Verzögerungseinrichtungen sollen sicherstellen, dass eine Flutung erst erfolgt, nachdem die Alarmierungseinrichtungen ausgelöst worden sind und die eingestellte Vorwarnzeit abgelaufen ist. Dazu können - je nach Gefährdungsklasse der Löschanlage - elektrische oder nicht elektrische (mechanische, pneumatische) Verzögerungseinrichtungen eingesetzt werden.

Der Einsatz von elektrischen Verzögerungseinrichtungen ist in Gefährdungsklasse III und IV nicht zulässig.

5.3 Vorwarnzeit

5.3.1 Die Vorwarnzeit muss so bemessen sein, dass der Lösch- und Gefährdungsbereich von jeder beliebigen Stelle aus ohne Hast verlassen werden kann. Sie muss mindestens 10 s betragen. In der betrieblichen Praxis haben sich für Raumschutzanlagen 30 s Vorwarnzeit bewährt.

5.3.2 Bei Raumschutzanlagen muss eine Vorwarnzeit bei jedem automatischen oder manuellen Auslösen der Löschanlage wirksam werden.

5.3.3 Bei Objektschutz-/Einrichtungsschutzanlagen wie z.B. Kleinlöschanlagen für den Schutz von Maschinen ist eine Vorwarnzeit erforderlich, wenn die Löschgaskonzentration im Arbeits- und Verkehrsbereich, in dem das zu schützende Objekt untergebracht ist, den NOAEL bzw. 5 Vol.-% CO₂ überschreitet oder die Sauerstoffkonzentration 12 Vol.-% unterschreitet. Dies gilt auch, wenn mehrere derartige Anlagen in einem Raum vorhanden sind, deren Anregersysteme gemeinsam auf das gleiche Ereignis reagieren oder infolge einer Flutung auslösen können.

5.4 Taster zur Verzögerung der Flutung

5.4.1 In Sonderfällen kann ein Taster zur Verzögerung der Flutung während der Vorwarnzeit (Stopptaster) bei CO₂-Anlagen als zusätzliche Einrichtung sinnvoll sein, sofern er die Rettung von Personen vor Beginn der Flutung ermöglicht und den Anforderungen in Anhang 3 genügt.

5.5 Blockiereinrichtungen

5.5.1 Die Auslösung der Löschanlage muss blockiert werden können. Die Blockierung muss mechanisch so erfolgen, dass ein Ausströmen des Löschgases sicher verhindert wird (siehe auch Abschnitt 6.4).

5.5.2 Die Betätigung der Blockiereinrichtungen muss deutlicherkennbar sein. Dies kann z.B. durch eine optische Anzeige erfolgen.

5.6 Überblick über die Alarmierungs- und Verzögerungseinrichtung

Entsprechend ihrer Zuordnung zu den Gefährdungsklassen sind für den sicheren Betrieb von Löschanlagen mindestens die in der nachfolgenden Tabelle aufgeführten Alarmierungs- und Verzögerungseinrichtungen erforderlich.

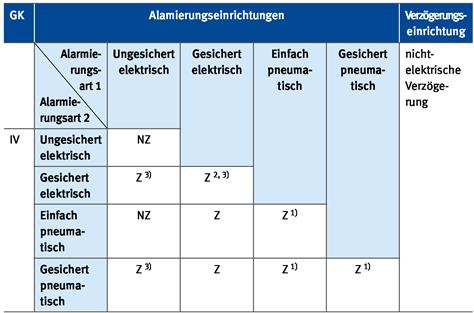

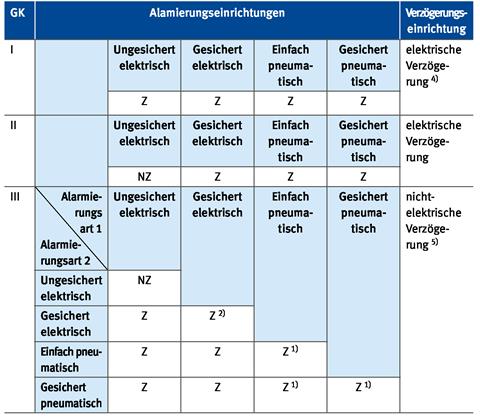

Tabelle 3 Überblick über die Alarmierungs- und Verzögerungseinrichtung

Z: zulässig NZ: nicht zulässig GK: Gefährdungsklasse

5.7 Vermeidung elektrostatischer Aufladungen

Rohrleitungen müssen elektrisch geerdet sein. Zur Vermeidung von Zündgefahren infolge elektrostatischer Aufladungen siehe Technische Regeln für Gefahrstoffe ( TRGS 727) "Vermeidung von Zündgefahren infolge elektrostatischer Aufladungen".

5.8 Umfassungsbauteile

5.8.1 Räume oder Bereiche, die durch Löschanlagen geschützt werden sollen, müssen so beschaffen sein, dass Löschgase nicht unbeabsichtigt in solchen Mengen entweichen können, dass dadurch Personen in angrenzenden Räumen oder Bereichen gefährdet werden.

Türen und Tore müssen das Eindringen von Löschgasen in angrenzende Räume oder Bereiche verhindern. Dies kann z.B. durch ein selbstständiges und dichtes Schließen der Türen und Tore erreicht werden.

5.8.2 Kann nicht ausgeschlossen werden, dass Personen auch in angrenzenden Räumen oder Bereichen durch ausströmendes Löschgas gefährdet werden, sind diese Räume oder Bereiche in den Gefährdungsbereich der Löschanlage einzubeziehen.

5.9 Rettungswege

Für alle Lösch- und Gefährdungsbereiche müssen Rettungswege vorhanden sein.

Räume oder Bereiche, deren einziger Flucht- und Rettungsweg durch den Löschbereich führt, sind bzgl. Alarmierung und Verzögerung wie der Löschbereich zu behandeln.

5.10 Türen

5.10.1 Türen zu den Lösch- und Gefährdungsbereichen müssen selbstschließend ausgeführt sein, in Fluchtrichtung aufschlagen und von innen jederzeit leicht und ohne fremde Hilfsmittel zu öffnen sein.

5.10.2 Müssen aus betrieblichen Gründen selbstschließende Türen offengehalten werden, müssen diese mit Feststelleinrichtungen ausgerüstet sein, die so gestaltet sind, dass ein selbsttätiges Schließen beim Auslösen der Löschanlage sichergestellt ist. Die Türen müssen nach Ende der Vorwarnzeit geschlossen sein.

5.11 Kennzeichnung

An allen Zugängen zu den Lösch- und Gefährdungsbereichen muss das Warnzeichen W041 "Warnung vor Erstickungsgefahr" und ein Zusatzzeichen mit der Aufschrift

sichtbar und dauerhaft angebracht sein.

Die Zeichen müssen den Technischen Regeln für Arbeitsstätten "Sicherheits- und Gesundheitsschutzkennzeichnung" ( ASR A1.3) sowie der DIN EN ISO 7010:2012/ A7:2017-08 "Graphische Symbole - Sicherheitsfarben und Sicherheitszeichen - Registrierte Sicherheitszeichen - Änderung 7" entsprechen.

An allen Zugängen zu gefährdeten Bereichen von Löschanlagen der Gefährdungsklasse I, II und III kann der Begriff "Lebensgefahr" durch "Gesundheitsgefahr" ersetzt werden.

5.12 Betriebsanleitung

Für Löschanlagen muss eine Betriebsanleitung des Errichters in deutscher Sprache mit den für einen sicheren Betrieb erforderlichen Angaben vorhanden sein. Diese muss insbesondere Angaben enthalten über

• die Inbetriebnahme,
• das Verhalten bei Auslösung,
• die Instandhaltung und Prüfung,
• das Verhalten im Falle einer Störung,
• das Verhalten bei Außerbetriebnahme und ggf. Demontage.

6 Betrieb

6.1 Bestimmungsgemäßes Betreiben

Der Unternehmer bzw. die Unternehmerin hat dafür zu sorgen, dass Löschanlagen bestimmungsgemäß betrieben werden.

6.2 Betriebsanweisung und Unterweisung

6.2.1 Der Unternehmer bzw. die Unternehmerin hat für Löschanlagen eine Betriebsanweisung unter Berücksichtigung der vom Errichter mitgelieferten Betriebsanleitung aufzustellen, die insbesondere alle erforderlichen sicherheitstechnischen Hinweise enthält.

6.2.2 Der Unternehmer bzw. die Unternehmerin hat Personen, die Zutritt zu den Lösch- und Gefährdungsbereichen haben, vor Aufnahme ihrer Tätigkeit sowie in regelmäßigen Abständen, mindestens jedoch einmal jährlich, anhand der Betriebsanweisung über die möglichen Gefahren durch das Löschgas sowie die erforderlichen Schutzmaßnahmen zu unterweisen. Die Unterweisung ist zu dokumentieren.

6.3 Mängelbeseitigung

Der Unternehmer bzw. die Unternehmerin hat an der Löschanlage festgestellte Mängel, die den Personenschutz in Frage stellen, unverzüglich beseitigen zu lassen. Ist dies nicht möglich, hat er bzw. sie die Anlage außer Betrieb zu setzen.

Der Brandschutz muss während dieser Zeit auf andere Weise gewährleistet werden.

6.4 Blockieren von Löschanlagen

6.4.1 Müssen in Lösch- oder Gefährdungsbereichen Arbeiten durchgeführt werden, die ein Verlassen der Räume innerhalb der Vorwarnzeit verhindern, muss die Löschanlage blockiert werden.

6.4.2 Bei Aufenthalt von nicht unterwiesenen Personen (siehe Abschnitt 6.2.2) im Lösch- und Gefährdungsbereich muss die Löschanlage blockiert werden.

6.4.3 Eine Blockierung der Löschanlage kann sinnvoll sein, wenn Arbeiten durchgeführt werden, die zur ungewollten Auslösung der Löschanlage führen können.

6.4.4 Das Blockieren von Löschanlagen sowie die Aufhebung der Blockierung darf nur von einer vom Unternehmer bzw. von der Unternehmerin beauftragten Person vorgenommen oder veranlasst werden. Unbefugtes Betätigen kann z.B. durch ein Schloss verhindert werden.

Der Brandschutz muss während der Blockierung auf andere Weise gewährleistet werden.

6.5 Verhalten im Brandfall

Mit Beginn des Löschalarms durch akustische oder optische Alarmierungseinrichtungen haben anwesende Personen die Lösch- und Gefährdungsbereiche zu verlassen. Das Wiederbetreten ist nur dann gestattet, wenn eine Freigabe der Lösch- und Gefährdungsbereiche von einer vom Unternehmer oder von der Unternehmerin beauftragten Person erfolgt ist.

6.6 Bekämpfung von Entstehungsbränden

Werden Entstehungsbrände von Hand, z.B. mit Feuerlöschern, bekämpft, sind bei Ertönen des Löschalarms die manuellen Löscharbeiten im Gefährdungsbereich sofort abzubrechen. Der Gefährdungsbereich ist unverzüglich zu verlassen.

6.7 Wiederbetreten gefluteter Bereiche

6.7.1 Geflutete Lösch- und Gefährdungsbereiche dürfen erst wieder betreten werden, wenn nach eingehender Überprüfung die Freigabe durch eine vom Unternehmer oder von der Unternehmerin beauftragten Person des Unternehmens oder durch geeignete Dritte wie z.B. Errichter, Hersteller, Sachverständige, Feuerwehr erfolgt. Gegebenenfalls sind Konzentrationsmessungen der Löschgase und des Sauerstoffgehaltes durchzuführen.

6.7.2 Geflutete Räume und Gefährdungsbereiche sind vor dem Wiederbetreten zu lüften. Dabei muss sichergestellt sein, dass Personen in benachbarten Räumen und der Umgebung nicht gefährdet werden.

6.7.3 Das Lüften der gefluteten Räume und Gefährdungsbereiche darf nur von entsprechend unterwiesenen Personen vorgenommen werden. Müssen die Räume zum Lüften betreten werden, darf dies nur unter Benutzung von geeignetem Atemschutz erfolgen.

Es ist ein Konzept für das Lüften der gefluteten Lösch- und Gefährdungsbereiche (und ggf. der Umgebung) nach der Flutung zu erstellen. Dabei muss sichergestellt sein, dass Personen in benachbarten Räumen, Bereichen und der Umgebung nicht gefährdet werden.

Die Zuständigkeiten für das Lüften und die anschließende Freigabe (ggf. nach Konzentrationsmessung) sind schriftlich festzulegen.

6.8 Benutzung des Tasters zur Verzögerung der Flutung

Die Betätigung des Tasters zur Verzögerung der Flutung (Stopptaster) während der Vorwarnzeit verhindert die Flutung für die Dauer seiner Betätigung.

Der Löschbereich darf nach Betätigung des Tasters zur Verzögerung der Flutung (Stopptaster) nur zur Rettung von Personen betreten werden.

6.9 Odorierung

Es besteht die Gefahr, dass Personen durch ausströmendes CO₂ gefährdet werden. Deshalb ist das Löschgas CO₂ zur Geruchswahrnehmung durch Zusätze, die nicht gesundheitsgefährlich sind und einen für die Gefährdung typischen Geruch aufweisen, zu odorieren. Bei anderen Löschgasen kann eine Odorierung im Einzelfall sinnvoll sein.

7 Prüfungen

7.1 Prüfpflicht

7.1.1 Der Unternehmer bzw. die Unternehmerin hat Löschanlagen durch Sachverständige bzw. Sachkundige auf ordnungsgemäße Funktion und den sicheren Zustand prüfen zu lassen.

7.1.2 Sachkundige müssen über die für die Prüfung und Instandhaltung erforderliche technische Ausrüstung verfügen.

7.1.3 Stellen Sachverständige oder Sachkundige Mängel fest, haben sie diese Mängel dem Unternehmer oder der Unternehmerin aufzuzeigen. Der Unternehmer bzw. die Unternehmerin hat für die Beseitigung der aufgezeigten Mängel zu sorgen.

7.1.4 Ist aufgrund festgestellter Mängel mit einer Gefahr für Personen zu rechnen, muss die Löschanlage außer Betrieb genommen werden. Vor Wiederinbetriebnahme der Löschanlage hat der Unternehmer oder die Unternehmerin für die Beseitigung dieser Mängel zu sorgen und unverzüglich eine erneute Prüfung durch einen Sachverständigen bzw. eine Sachverständige zu veranlassen.

Siehe auch Abschnitt 6.3.

7.2 Abnahmeprüfungen

7.2.1 Der Unternehmer oder die Unternehmerin hat für Löschanlagen, bei deren Betrieb eine Gefährdung von Personen entsprechend Gefährdungsklasse I ermittelt wurde, nach Errichtung oder nach wesentlichen Änderungen der Anlage eine Prüfung durch Sachkundige durchführen zu lassen. Sachkundige haben die Prüfung zu dokumentieren. Im Zweifelsfall kann vom zuständigen gesetzlichen Unfallversicherungsträger die Abnahmeprüfung durch Sachverständige verlangt werden.

Siehe auch Anhang 1.

7.2.2 Der Unternehmer oder die Unternehmerin hat für Löschanlagen, bei deren Betrieb eine Gefährdung von Personen entsprechend Gefährdungsklasse II und höher nicht auszuschließen ist, nach Errichtung oder nach wesentlichen Änderungen der Anlage unverzüglich eine Abnahmeprüfung durch Sachverständige durchführen zu lassen. Für die Beurteilung der Löschanlagen müssen Sachverständige die notwendigen Installationsunterlagen, wie z.B. Anlagen- und Auslegungsdaten, Rohrnetzberechnungen und Zeichnungen zur Verfügung gestellt werden.

7.2.3 Der Unternehmer oder die Unternehmerin hat von dem bzw. der Sachverständigen einen Prüfbericht über die Einhaltung der Forderungen dieser DGUV Information erstellen zu lassen.

7.3 Regelmäßige Prüfungen

7.3.1 Der Unternehmer oder die Unternehmerin hat zusätzlich zu Abschnitt 7.2.2 die ordnungsgemäße Funktion und den sicheren Zustand von Löschanlagen, bei deren Betrieb eine Gefährdung von Personen entsprechend Gefährdungsklasse II und höher nicht auszuschließen ist, mindestens einmal jährlich durch Sachkundige oder Sachverständige prüfen zu lassen. Die regelmäßige Prüfung der Löschanlagen hat jedoch mindestens alle zwei Jahre durch Sachverständige zu erfolgen.

7.3.2 Nach jedem Auslösen der Löschanlage hat der Unternehmer oder die Unternehmerin die gesamte Anlage zusätzlich durch einen Sachkundigen bzw. eine Sachkundige prüfen zu lassen.

7.4 Nachweis der Prüfungen

7.4.1 Die Ergebnisse der Prüfungen nach den Abschnitten 7.1 bis 7.3 sind in einem Prüfbuch oder Prüfbericht festzuhalten. Dies gilt auch für festgestellte Mängel oder Bedenken gegen den Betrieb der Anlage.

7.4.2 Die Aufzeichnungen über die Abnahmeprüfungen nach Abschnitt 7.2 sind über die gesamte Betriebszeit der Löschanlage aufzubewahren.

7.4.3 Die Aufzeichnungen über die regelmäßigen Prüfungen nach Abschnitt 7.3 sind mindestens 4 Jahre lang aufzubewahren.

7.4.4 Die Aufzeichnungen sind auf Verlangen der zuständigen Aufsichtsbehörde vorzulegen.

7.4.5 Eine Speicherung auf EDV-Datenträgern ist zulässig.

8 Außerbetriebsetzung und Demontage

Der Unternehmer oder die Unternehmerin hat dafür zu sorgen, dass Löschanlagen bestimmungsgemäß außerbetrieb gesetzt und demontiert werden.

Um Gefährdungen z.B. durch Löschgase oder Druckbehälter zu vermeiden, müssen im Rahmen einer Gefährdungsbeurteilung Maßnahmen für Sicherheit und Gesundheitsschutz getroffen werden. Dies können bauliche, technische und organisatorische Maßnahmen sein.

.

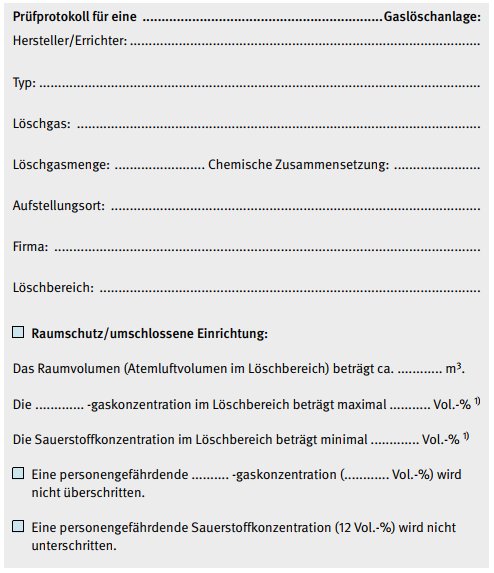

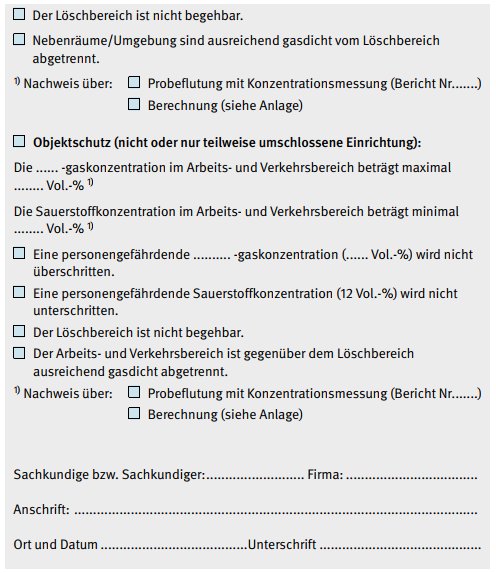

Muster für ein Prüfdokument von Gaslöschanlagen, bei deren Betrieb eine Gefährdung von Personen entsprechend Gefährdungsklasse I besteht

.

In der nachfolgenden Tabelle sind beispielhaft für einige der derzeit eingesetzten Löschgase die Daten zusammengestellt, die für die Einstufung in die Gefährdungsklassen notwendig sind.

Darüber hinaus sind die Sicherheitsdatenblätter sowie die darin enthaltenen Hinweise zum sicheren Umgang mit den Löschgasen in jedem Fall zu beachten.

Dies gilt insbesondere auch für hier nicht aufgeführte Löschgase, bei denen die entsprechenden Sicherheitsdatenblätter heranzuziehen sind.

Bei Gasgemischen sind die Gefährdungspotenziale aller Komponenten zu beachten.

Tabelle 4: Toxizitätskennwerte für Löschgase

.

a 3.1 Der Stopptaster darf nur während der Vorwarnzeit wirksam sein.

a 3.2 Der Stopptaster darf nur für die Dauer seiner ununterbrochenen Betätigung wirksam sein.

a 3.3 Nach der Freigabe des Stopptasters muss die Flutung sofort einsetzen, jedoch muss sichergestellt sein, dass die für die Anlage festgeschriebene Vorwarnzeit eingehalten wird. Der Löschalarm muss weiter ertönen, während der Stopptaster betätigt wird.

a 3.4 Die Betätigung des Stopptasters muss an einer ständig besetzten Stelle im Betrieb optisch und akustisch angezeigt werden, von der schnelle Hilfe veranlasst werden kann. Ist hierfür zusätzlich zur Anzeigeeinrichtung eine abgesetzte Parallelanzeige erforderlich, muss der Übertragungsweg als Primärleitung ausgeführt werden. Störungen dieser Primärleitung müssen an der Parallelanzeige angezeigt werden. Ist dies nicht möglich, ist der Einsatz eines Stopptasters nicht sinnvoll. Die Anzeige muss bis zur manuellen Rücksetzung erhalten bleiben.

a 3.5 Können in elektronischen Datenverarbeitungsanlagen, dies betrifft z.B.

• EDV-Bereiche mit Kabelböden > 20m² (Raum- und Kabelboden)
• EDV-Anlagen (Raum-, Kabelboden und Einrichtungsschutz),

baulich voneinander getrennte Löschbereiche sowohl separat als auch gemeinsam geflutet werden, so muss der oder müssen die Stopptaster gleichzeitig auf alle Verzögerungseinrichtungen wirken.

Bei einer Störung in den Zuleitungen zum Stopptaster oder in den Zuleitungen zu den für die Stoppfunktion notwendigen Stellgliedern der Feuerlöschanlage (z.B. Stopp-Ventil) darf kein Löschvorgang ausgelöst werden können. Dies gilt auch für Störungen, die während der Vorwarnzeit mit oder ohne Betätigung des Stopptasters auftreten. Die Störung muss an einer ständig besetzten Stelle angezeigt werden.

a 3.6 Um über die Farbgebung auch die betreffende Funktion kenntlich zu machen, sollte das Gehäuse des Stopp-Tasters in der Farbe blau (RAL 5015) ausgeführt werden.

.

a 4.1 Löschgaskonzentration

Die Löschgaskonzentration, die sich nach Ende der Flutung der gesamten Löschgasmenge in einem Raum einstellt, kann mit Hilfe folgender Gleichungen abgeschätzt werden.

a 4.1.1 Inertgase

Dabei bedeutet:

C = Konzentration des Löschgases in Vol%

M = Masse des Löschgases, die insgesamt in den Raum eingebracht wird, in kg

ρ = Dichte des Löschgases bei normalen Umgebungsbedingungen (z.B. 20 °C, 1,013 bar), in kg/m³

V = Volumen des Raumes, in den das Löschgas eingebracht wird, in m³

a 4.1.2 Halogenierte Kohlenwasserstoffe

Dabei bedeutet:

C = Konzentration des Löschgases in Vol %

M = Masse des Löschgases, die insgesamt in den Raum eingebracht wird, in kg

ρ = Dichte des Löschgases bei normalen Umgebungsbedingungen

(z.B. 20 °C, 1,013 bar), in kg/m³

V = Volumen des Raumes, in den das Löschgas eingebracht wird, in m³

a 4.2 Rest-Sauerstoffkonzentration

Die Rest-Sauerstoffkonzentration, die sich nach Ende der Flutung der gesamten Löschgasmenge in einem Raum einstellt, kann mit Hilfe folgender Gleichung abgeschätzt werden.

Dabei bedeutet:

O₂ = Sauerstoffkonzentration nach der Flutung im Raum, in Vol.-%

C = Konzentration des Löschgases in Vol.-% (z.B. berechnet nach Abschnitt 1)

.

a 5.1 Prüfung nach Errichtung oder nach wesentlichen Änderungen

Die Prüfungen sind an der betriebsbereiten Löschanlage vorzunehmen. Dabei muss dafür gesorgt werden, dass Löschgas nicht unbeabsichtigt austreten kann und bei der Prüfung Personen nicht gefährdet werden.

Die Prüfungen müssen nach den allgemein anerkannten Regeln der Technik durchgeführt werden. Sie müssen insbesondere umfassen:

• Prüfung der Bemessung der Löschanlage
• Prüfung der Personenschutzmaßnahmen entsprechend dieser Informationsschrift
• Prüfung der Raumdichtigkeit, der Raumgeometrie und des Abströmverhaltens des Löschgases in benachbarte und tiefer liegende Räume
• Prüfung der selbständig schließenden Feuerschutzabschlüsse
• Prüfung der Fluchtwege und Fluchttüren auf Freihaltung, Öffenbarkeit sowie deren Kennzeichnung
• Prüfung der Raumdruckentlastung auf Funktion, Querschnitt und der Wegführung bis ins Freie
• Prüfung der Funktion der Branderkennungselemente/Brandmelder einschließlich der elektrischen Steuereinrichtungen und Brandmelderzentralen
• Prüfung der Vorwarnzeiten im Hinblick auf das sichere Verlassen der Beschäftigten in den betroffenen Bereichen
• Prüfung der Ausströmzeiten des Löschgases bei CO₂-Niederdruckanlagen
• Prüfung der erforderlichen Vorratsmengen unter Berücksichtigung der Auslegungsparameter sowie Rohrnetzberechnung und -dimensionierung
• Prüfung der Löschmittelzentrale auf Einhaltung der zulässigen Temperaturen, Abtrennung, Zugängigkeit und Belüftung
• Prüfung der Bauteile auf Funktion
• Prüfung der Blockiereinrichtungen
• Prüfung der Betriebsmittelansteuerung
• Prüfung der Sicherheitskennzeichnung
• Falls erforderlich - Prüfung der Schutzkonzeption im Einzelfall durch eine Probeflutung

a 5.2 Regelmäßige Prüfungen

Ergänzend zu den o.g. Punkten ist die Prüfung des Zustandes von Bauteilen und Einrichtungen hinsichtlich Beschädigungen, Verschleiß, Korrosion oder Veränderungen durchzuführen.

a 5.3 Nachweis der Prüfungen

Alle Prüfergebnisse müssen erkennen lassen:

• Prüfgrundlage
• Umfang der Prüfung
• noch ausstehende Teilprüfungen
• festgestellte Mängel
• Beurteilung, ob der Inbetriebnahme bzw. dem Weiterbetrieb Bedenken entgegenstehen,
• Beurteilung der Wirksamkeit und Betriebssicherheit

Die Behebung der bei den Prüfungen festgestellten Mängel ist vom Betreiber oder seinem Beauftragten mit Angabe des Datums zu bestätigen.

ENDE
