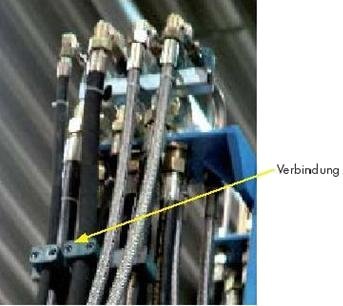

Abbildung 25: Verbindung von Hydraulikschläuchen zur Verhinderung des Herumschlagens
 |
Unter Druck austretende Medien
Blasformmaschinen Durch die folgenden Anforderungen soll das Austreten heißer Kunststoffmasse in den Arbeitsbereich verhindert werden. |
|
 |
Ist der Blasdruck zum Aufblasen der Vorformlinge mit Druckbegrenzungseinrichtungen überwacht? | |
|
Ist eine Verriegelung eingebaut, die sicher stellt, dass das Blasteil nicht platzt?
Anmerkung: Dies ist gewährleistet, wenn sich das Werkzeug erst nach dem Absinken des Innendrucks auf einen ungefährlichen Wert öffnen lässt. |
|
|
Sind die trennenden Schutzeinrichtungen für den Werkzeugbereich so ausgeführt, dass sie den ggf. herausschleudernden Kunststoff auffangen? | |
|
Ist eine Verriegelung vorhanden, so dass der Schlauchaustritt beim Öffnen der Schutzeinrichtung für den Werkzeugbereich unterbrochen wird oder dass der Schlauch außer Reichweite gebracht wird? | |
|
Ist eine Verriegelung eingebaut, so dass jede Einspritzbewegung beim Öffnen der Schutzeinrichtung für den Werkzeugbereich unterbrochen wird? | |
| Schneidmaschinen | ||
|
Sind Maßnahmen vorhanden, die ein Herausschleudern von Materialien aus der Beschickungseinrichtung verhindern?
Hinweis: Geeignete Maßnahmen sind z.B. Beschickungseinrichtungen mit Rückprallblechen oder mit Rückschlagklappen. |
|
|
Gefährdungen durch gespeicherte Energie
Blasformmaschinen |
|
|
Ist die Steuerung so ausgeführt, dass beim Öffnen einer Schutzeinrichtung des Typs III (siehe Abbildung 11) jede Energie von hydraulischen oder pneumatischen Druckspeichern automatisch abgesperrt wird? und |
|
|
Sind die Not-Aus-Einrichtung und der Hauptschalter so ausgeführt, dass deren Betätigung jede Energie von hydraulischen und pneumatischen Druckspeichern absperrt? und - wenn die Speicher in der Maschine integriert sind |
|
|
Wird zusätzlich die Entladung der Speicher eingeleitet? | |
|
Wegfliegende Teile infolge zu hohen Druckes
Extruder und Extrusionsanlagen |
|
|
Sind alle unter Druck stehenden Anlagenteile gegen Drucküberschreitung gesichert?
Anmerkungen: Hierzu gehören z.B. Pumpen, Schmelzeleitungen, Mischer, Scherköpfe, Extruderköpfe. Maßnahmen gegen Drucküberschreitung können z.B. sein: Sollbruchstellen, Berstscheiben, Druckaufnehmer (siehe Abbildung 26), die alle Druckerzeuger über die Steuerung abschalten (diese Verriegelungen sind über Hardware auszuführen), Dehnschrauben. |
|

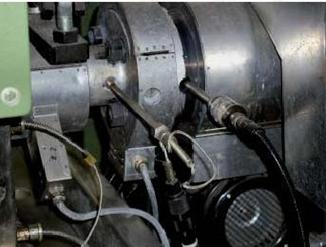

Abbildung 26: Druckabsicherung durch Druckaufnehmer
|
Beim Ansprechen von Druckentlastungseinrichtungen: Erfolgt ein mögliches Wegschleudern von Teilen oder Material gefahrlos?
Anmerkung: Das Schutzziel kann z.B. erreicht werden durch Austritt zum Boden, Einbau von Leitblechen. |
|
|
Unter Druck austretendes Material
Extruder |
|
|
Wird die maximale Temperatur des Extruders begrenzt? | |
|
Ist das Temperaturregelsystem so aufgebaut, dass jeder Ausfall der Temperaturfühler erkannt wird? | |
|
Bewirkt jeder Ausfall eines Temperaturfühlers ein Abschalten der betroffenen Heizzone und wird ein Alarmsignal ausgelöst? | |
|
Ist das Tragen von persönlichen Schutzausrüstungen vorgeschrieben, wenn mit besonderen Gefährdungen durch Austritt oder spontane Expansion heißer Kunststoffmassen zu rechnen ist? z.B. infolge von
|
|
5 Elektrische Gefährdung
|
Berührung unter Spannung stehender Teile | |
|
Berührung leitfähiger Teile, die im Fehlerfall unter Spannung stehen | |
|
Lichtbögen | |
|
Kurzschlüsse | |
|
Schalthandlungen unter Last | |
|
E-Schweißen | |
|
Siehe Abschnitt 5 der BGI 571. | |
| Anforderungen an alle Maschinen
Die folgenden Anforderungen beruhen auf der harmonisierten europäischen Norm DIN EN 60 204-1. |
||
|
||
