Tabelle 22: Auswahl von Druckluft-Schlauchgeräten
Geräteart | VdGW | Bemerkungen, Einschränkungen |
Druckluft-Schlauchgeräte mit Haube oder Helm (mit Regelventil oder Konstantdosierung) | Offener Atemanschluss mit Gefahr des "Überatmens". Es muss eine Warneinrichtung vorhanden sein, wenn der vom Hersteller angegebene Mindestvolumenstrom unterschritten wird.
* Bei offenen Atemanschlüssen besteht die Gefahr einer Atemluftunterversorgung, daher ist der Schutzfaktor begrenzt. |
|
Klasse 1A | 5 | |
Klasse 2A | 20 | |
Klasse 3A | 100 | |
Klasse 4A | 100 * | |
Druckluft-Schlauchgeräte mit Haube oder Helm (mit Regelventil oder Konstantdosierung) | Bei Ausfall oder Schwächerwerden der Luftversorgung bieten offene Atemanschlüsse keinen ausreichenden Schutz. Deshalb dürfen Geräte ohne entsprechende Warneinrichtung und Geräte der Klasse 1 nicht gegen CMR-Stoffe, sehr giftige und radioaktive Stoffe sowie luftgetragene biologische Arbeitsstoffe der Risikogruppen 2 und 3 und Enzyme eingesetzt werden. | |
Klasse 1B | 5 | |
Klasse 2B | 20 | |
Klasse 3B | 100 | |
Strahlerschutzgeräte mit Druckluft-Schlauchgerät | Speziell für den rauen Betrieb bei Strahlarbeiten. | |
Klasse 4B | 500 | |
- mit Halbmaske (DIN EN 140) | Geräte mit geringerer mechanischer Belastbarkeit. | |
Klasse 1A | 5 | |
Klasse 2A | 20 | |
Klasse 3A | 100 | |
- mit Vollmasken (DIN EN 136, Klasse 1-3) |
||
Klasse 4A | 1000 | |
- mit Viertel- oder Halbmaske (DIN EN 140) |
||
Klasse 1B | 5 | |
Klasse 2B | 20 | |
Klasse 3B | 100 | |
- mit Vollmaske (DIN EN 136, Klasse 2 und 3) |
||
Klasse 4B | 1000 | |
Druckluft-Schlauchgerät mit Lungenautomat und Halbmaske in Überdruckausführung | 100 | |
Druckluft-Schlauchgerät mit Lungenautomat und Vollmaske (DIN EN 136, Klasse 2 und 3) | Keine Begrenzung | Diese Geräte können generell eingesetzt werden, insbesondere dann, wenn Filtergeräte keinen ausreichenden Schutz mehr bieten. Eine Begrenzung des Einsatzbereiches aufgrund hoher Konzentrationen von Schadstoffen lässt sich aus der bisher bekannten Verwendung dieser Gerätetypen nicht ableiten. Das gilt für Geräte mit und ohne Überdruck. |
Frischluft-Schlauchgerät Klasse 1 und 2 | Als Frischluft-Saugschlauch- oder Frischluft-Druckschlauch-Gerät mit manueller oder motorbetriebener Unterstützung, Klasse 1: leichte Bauart, Klasse 2: schwere Bauart |
|
- mit Halbmaske | 100 | |
- mit Vollmaske oder Mundstückgarnitur | 1000 | |
Atemschutzanzug mit Atemluftversorgung | Schutz der Atemwege und des gesamten Körpers gegen radioaktive Kontamination durch feste Partikel | |
Klasse 1 | 1000 | |
Klasse 2 - 5 | Begrenzung entsprechend Gefährdungs- beurteilung |
a 1.4.1.3.1 Druckluft-Schlauchgerät mit Voll- und Halbmaske
Bei den Druckluft-Schlauchgeräten nach DIN EN 14593-1, DIN EN 14593-2 sowie DIN EN 14594 wird zur Atemluftversorgung Atemluft mit einem Überdruck bis zu 10 bar an das Gerät herangeführt. Dadurch können anstelle der schweren und starren Frischluft-Zuführungsschläuche leichtere, druckfeste Druckluft-Zuführungsschläuche mit geringerem Innendurchmesser (bei den üblichen Geräten Innendurchmesser von mindestens 8 mm) verwendet werden. Die Bewegungsfreiheit des Trägers ist dadurch größer als bei den Frischluft-Schlauchgeräten. Die Druckluft-Zuführungsschläuche können sich aus mehreren hintereinander geschalteten Einzelschläuchen zusammensetzen, die durch Kupplungen verbunden sind, die im entkuppelten Zustand selbstschließend sind. Der Druckluft-Zuführungsschlauch ist unter Druck formbeständig und knickfest. Die Abmessungen des Druckluft-Zuführungsschlauches (Innendurchmesser und Länge) sowie die Lieferleistung der dazugehörigen Atemluftversorgung sind so ausgelegt, dass der Träger auch bei schwerer Arbeit mit ausreichend Atemluft versorgt wird und der maximal zulässige Einatemwiderstand des Gesamtgerätes (einschließlich Atemanschluss) nicht überschritten wird. Bei der Verwendung von Druckluft-Zuführungsschläuchen mit einem Innendurchmesser von mindestens 8 mm werden Schlauchlängen von ca. 50 m erreicht.
Die Versorgung des Trägers mit Atemluft erfolgt je nach Geräteart durch folgende Dosiereinrichtungen:
Der Luftverbrauch ist sparsam, da nur die tatsächlich eingeatmete Luft verbraucht wird.Für Druckluft-Schlauchgeräte mit Vollmaske und Lungenautomat kann keine obere Einsatzgrenze angegeben werden.
Druckluft-Schlauchgeräte nach DIN EN 14594 Klasse a unterscheiden sich von denen nach Klasse B durch die geringere mechanische Belastbarkeit. So werden beispielsweise leichtere flexiblere Druckluft-Zuführungsschläuche, z.B. Spiralschläuche, verwendet.
Solche Geräte werden vorwiegend an stationären Arbeitsplätzen bei geringer mechanischer Beanspruchung eingesetzt.
Sie werden entsprechend der durch den jeweiligen Atemanschluss bedingten Gesamtleckage in 4 Klassen eingeteilt. Die Bezeichnung 1a bezeichnet dabei das Atemschutzgerät mit der größten Gesamtleckage und 4a mit der geringsten.
Tabelle 23: Klasseneinteilung der Leichtschlauchgeräte in Verbindung mit Vollmaske oder Halbmaske
Klasse | VdGW |
1 A | 5 |
2 A | 20 |
3 A | 100 |
4 A | 100 |
a 1.4.1.3.2 Druckluft-Schlauchgerät mit Atemschutzhaube oder -helm
Druckluft-Schlauchgeräte mit Atemschutzhaube oder Atemschutzhelm nach DIN EN 14594 entsprechen in ihrem Aufbau weitgehend den Druckluft-Schlauchgeräten mit Vollmasken, Halbmasken jeweils mit Regelventil oder konstanter Luftzufuhr.
Die Ausatem- und Überschussluft wird entweder an der Begrenzung des Atemanschlusses in die Umgebungsatmosphäre abgegeben oder strömt über ein oder mehrere Überschussventile ab.
Atembeutel entfallen für diese Geräteart.
Durch den "offenen" Atemanschluss und bei Ausfall oder Schwächerwerden der Luftversorgung besteht die Gefahr des "Überatmens", d.h. die Einatemspitzen liegen über dem vom Gerät gelieferten Luftvolumenstrom. Bei Geräten mit Regelventil kann bei größerem Luftbedarf der Luftvolumenstrom nachgeregelt werden. Deshalb haben diese Geräte eine Warneinrichtung, die den Gerätträger warnt, wenn der Mindestvolumenstrom unterschritten wird.
Druckluft-Schlauchgeräte nach DIN EN 14594 Klasse 1A/1B und 2A/2B können und der Klasse 3A/3B und 4A/4B müssen eine Einrichtung zur Kontrolle des Mindestvolumenstroms besitzen. Der Einsatz gegen krebserzeugende, sehr giftige und radioaktive Stoffe, Mikroorganismen und biochemisch wirksame Stoffe ist nur zulässig, wenn eine Warneinrichtung gegen den Ausfall oder das Schwächerwerden der Luftversorgung vorhanden ist.
Tabelle 24: Klasseneinteilung der Leichtschlauchgeräte in Verbindung mit Haube oder Helm
Klasse | Vielfaches des Grenzwertes (VdGW) |
1A/B | 5 |
2A/B | 20 |
3A/B | 100 |
4A | 100 |
4B | 500 |
Ein störungsfreier Betrieb der Druckluft-Schlauchgeräte kann bei Umgebungstemperaturen zwischen -30 °C und +60 °C erwartet werden. Geräte, die außerhalb dieser Grenzen eingesetzt werden können, müssen entsprechend gekennzeichnet sein.
a 1.4.1.3.3 Strahlerschutzgeräte
Strahlerschutzgeräte nach DIN EN 14594 Klasse 4B sind eine Sonderausführung von Frischluft-Druckschlauchgeräten bzw. Druckluft-Schlauchgeräten, die speziell für den rauen Betrieb bei Strahlarbeiten hergestellt werden. Zusätzlich zu ihrer Atemschutzfunktion schützen sie mindestens den Kopf, Hals und die Schultern des Gerätträgers vor den Auswirkungen des zurückprallenden Strahlmittels.
a 1.4.1.3.4 Druckluft-Schlauchgerät mit Atemschutzanzug
Druckluft-Schlauchgeräte mit Atemschutzanzug nach DIN EN 14594 sind Sonderausführungen, bei denen der Anzug gleichzeitig die Funktion des Atemanschlusses übernimmt. Die Ausatem- und Überschussluft strömt über ein oder mehrere Überschussventile ab. Der Gerätträger ist vollständig von der Umgebungsluft isoliert. Die Überschussluft dient der Ventilation und unterstützt je nach Luftführung und Volumenstrom den Transport der Körperwärme aus dem Anzug.
Eine andere Ausführung ist der Atemschutzanzug mit Atemluftversorgung nach DIN EN 1073-1 als Schutz der Atemwege und des gesamten Körpers gegen radioaktive Kontamination durch feste Partikel.
a 1.4.2 Frei tragbare Isoliergeräte
a 1.4.2.1 Behältergeräte mit Druckluft (Pressluftatmer)
Behältergeräte mit Druckluft und Vollmaske nach DIN EN 137 werden in zwei typen eingeteilt:
Bei gleichen Leistungsanforderungen besteht der Unterschied der beiden typen ausschließlich in ihrer Widerstandsfähigkeit bei Beflammung und Strahlungswärme. Diese Anforderungen sind bei Typ 2-Geräten höher.
Zusätzlich zu den Pressluftatmern mit Vollmaske werden zurzeit auch Behältergeräte mit Druckluft und Halbmaske nach DIN EN 14435 als Überdruckgeräte. Bei den Leistungsanforderungen und der Entflammbarkeit entsprechen sie den Typ 1-Geräten.
Die Verbindung zwischen den Atemanschlüssen und der Atemluftzuführung wird durch einen festen oder speziellen Anschluss oder einen Gewindeanschluss erzeugt. Diese sind in Geräten mit Überdruck- gegenüber denen mit Normaldruckausführung unterschiedlich ausgelegt. Unterschiedliche Verbindungen dürfen nicht mittels Adapter betrieben werden.
Pressluftatmer bestehen z.B. aus den in Bild 25 dargestellten Bauteilen. Der Atemluftvorrat wird in ein oder zwei Druckgasflaschen mitgeführt. Die Atemluft in den Druckgasflaschen muss den Anforderungen der DIN EN 12021 entsprechen. Der Fülldruck der Flaschen beträgt 200 oder 300 bar.
Die Atemluft strömt vom Druckminderer durch eine Mitteldruckleitung zum Lungenautomaten. Vom Lungenautomaten wird die Atemluft nach Bedarf des Gerätträgers dosiert.
Der Lungenautomat ist mit dem Atemanschluss entweder direkt oder durch einen Atemschlauch verbunden. Als Atemanschlüsse müssen Vollmasken oder Halbmasken verwendet werden. Beide sind mit Ein- und Ausatemventil ausgerüstet.

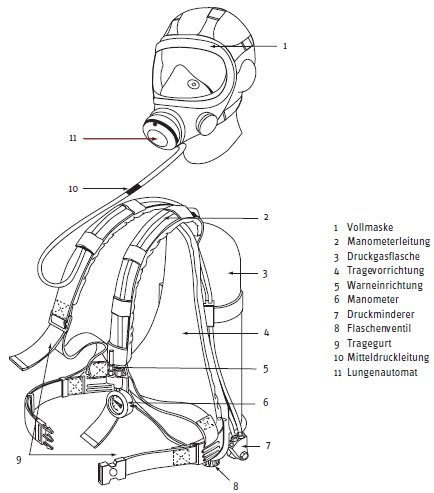

Bild 25: Behältergerät mit Druckluft
Pressluftatmer sind mit einer pneumatischen oder elektronischen Warneinrichtung ausgerüstet, die bei einem Restdruck von 55 ± 5 bar oder wenigstens bei 200 l Luft Restinhalt anspricht. Dadurch wird sichergestellt, dass dem Gerätträger noch ca. 5 Minuten Atemluftvorrat für den Rückzug verbleiben.
Pressluftatmer können mit einem zweiten Mitteldruckanschluss zur Versorgung einer zweiten Person im Rettungsfall oder für die Luftversorgung aus einer alternativen Luftquelle ausgerüstet sein. Weitere Ausrüstungsmöglichkeiten sind ein Schnellfüllventil zum Wiederbefüllen der Druckgasflasche(n) aus einer externen Druckluft-Versorgungsquelle.
Eine weitere optionale Ausrüstungsmöglichkeit ist eine Bypass-Einrichtung für Umgebungsluft. Mit dieser Einrichtung ist es möglich, bei angelegtem Atemanschluss, direkt aus der Umgebungsluft zu atmen, um nicht unnötig Druckluft zu verbrauchen.
Dieser Gebrauch ist nur bei nicht kontaminierter Umgebungsluft zulässig und nicht für Arbeitseinsätze vorgesehen!
a 1.4.2.1.1 Pressluftatmer mit Normaldruck (Normaldruck-Gerät)
Bei Pressluftatmern mit Normaldruck wird während der Einatmung in der Maske Unterdruck erzeugt. Eine geringe nach innen gerichtete Leckage am Dichtrahmen der Maske kann deshalb nicht ausgeschlossen werden.
Atemanschlüsse für Pressluftatmer mit Normaldruck sind üblicherweise mit Rundgewindeanschluss ausgestattet. Die Ausatemluft wird über ein Ausatemventil abgeführt.
a 1.4.2.1.2 Pressluftatmer mit Überdruck (Überdruck-Gerät)
Bei Pressluftatmern mit Überdruck ist immer ein leichter Überdruck im Maskeninnern auch während der Einatmung vorhanden. Dadurch können bei geringen Leckagen keine Schadstoffe in das Innere der Maske eindringen.
Es ist jedoch möglich, dass die Leckagen zu erheblichen Druckluftverlusten führen können. Diese können die Einsatzzeit des Gerätes wesentlich verkürzen.
Um Verwechslungen zu vermeiden, darf bei Überdruckgeräten der Rundgewindeanschluss nach DIN EN 148-1 nicht verwendet werden.
a 1.4.2.1.3 Pressluftatmer mit Überdruck (Überdruck-Gerät) und Halbmaske
Pressluftatmer mit Überdruck und Halbmaske entsprechen in ihrer Funktionsweise den Geräten mit Überdruck und Vollmaske. Die mechanische Festigkeit zwischen Maske und Funktionsteil ist jedoch konstruktionsbedingt geringer.
Bei Überdruckgeräten mit Halbmaske dürfen die Gewindeanschlüsse nach DIN EN 148 Teile 1 bis 3 nicht verwendet werden.
Die obere Einsatzgrenze (VdGW) des Gerätes soll der eines Druckluft-Schlauchgerätes mit Halbmaske und Lungenautomat entsprechen.
a 1.4.2.2 Regenerationsgeräte
Regenerationsgeräte versorgen ihren Träger mit Sauerstoff, der im Gerät mitgeführt wird. Als Sauerstoffvorrat kann Drucksauerstoff, Drucksauerstoff-Stickstoff-Gemisch oder chemisch gebundener Sauerstoff verwendet werden. Geräte mit Flüssigsauerstoff sind im Anwendungsbereich dieser Regeln nicht bekannt.
Das Ausatemgas wird nicht, wie beim Pressluftatmer, durch ein Ausatemventil in die Umgebungsatmosphäre abgegeben, sondern es wird im Gerät regeneriert. Das Kohlenstoffdioxid (CO2) des Ausatemgases wird in einer Regenerationspatrone gebunden und der verbrauchte Sauerstoff des ausgeatmeten Atemgases aus dem Vorrat im Gerät ergänzt.
In Regenerationsgeräten steigt der Sauerstoffgehalt der Einatemluft über 21 Vol.-%, sobald die Beatmung beginnt. Während des Gebrauchs wird durch die chemischen Reaktionen in der Regenerationspatrone Wärme erzeugt, welche die Temperaturen des Einatemgases bis auf ca. 45 °C ansteigen lässt. An der Oberfläche der Regenerationspatronen können je nach Art des verwendeten Chemikals wesentlich höhere Temperaturen auftreten.
Bei Gefahr der Bildung explosionsfähiger Atmosphäre dürfen keine Geräte eingesetzt werden, die bei der Beatmung selbst Zündquelle sein können (Informationsbroschüre/ Gebrauchsanleitung des Herstellers und Zündtemperatur der Gase berücksichtigen).
Als Atemanschlüsse dienen Vollmasken oder Mundstückgarnituren, jeweils ohne Atemventile.
Die Gebrauchsdauer liegt entsprechend dem unterschiedlichen Sauerstoffvorrat und der CO2-Bindungskapazität zwischen 15 min und mehreren Stunden und damit deutlich über der Gebrauchsdauer vergleichbarer Pressluftatmer. Sie sind deshalb besonders geeignet für länger dauernde Arbeiten, z.B. im Bergbau, in Tunnels.
Die Masse von Regenerationsgeräten liegt je nach Geräteklasse und Gerätetyp zwischen ca. 3 kg und 16 kg.
Die Geräte sind so ausgelegt, dass ein störungsfreier Betrieb über den Temperaturbereich von -6 °C bis +60 °C erwartet werden kann.
Für Regenerationsgeräte bestehen keine Einsatzgrenzen in Bezug auf Schadstoffkonzentrationen.
a 1.4.2.2.1 Regenerationsgeräte mit Drucksauerstoff
Bei Regenerationsgeräten mit Drucksauerstoff strömt das vom Gerätträger ausgeatmete Atemgas bei Geräten mit Kreislaufatmung aus dem Atemanschluss durch den Ausatemschlauch und das Ausatemventil in die Regenerationspatrone, in welcher das im Atemgas enthaltene Kohlenstoffdioxid (CO2) chemisch gebunden wird. Die bei dieser Reaktion erzeugte Wärme kann durch einen Kühler abgeführt werden. Das gereinigte Atemgas strömt in den Atembeutel. Überschüssiges Atemgas strömt durch ein Überdruckventil in die Umgebungsatmosphäre ab.
Der vom Gerätträger verbrauchte Sauerstoff wird aus der Druckgasflasche ersetzt. Das regenerierte Atemgas gelangt über das Einatemventil und den Einatemschlauch in den Atemanschluss. So ist der Kreislauf geschlossen.
Bei einfacheren Geräten ist für die Ein- und Ausatmung nur ein Atemschlauch vorgesehen, in dem Pendelatmung herrscht.
Als Sauerstoffvorrat dient überwiegend Sauerstoff mit einem Reinheitsgrad größer als 99,5 Vol.-% oder für Sonderzwecke ein Sauerstoff/Stickstoff-Gemisch (Mischgas). Der maximale Fülldruck beträgt 200 oder 300 bar.
Der Druck kann vom Gerätträger an einem Manometer abgelesen werden.
a 1.4.2.2.1.1 Regenerationsgeräte mit Drucksauerstoff für Arbeit und Rettung (Sauerstoffschutzgeräte)
Ein Regenerationsgerät mit Drucksauerstoff nach DIN EN 145 besteht z.B. aus den in Bild 26 dargestellten Bauteilen.
Der Sauerstoffvorrat wird in einer Druckgasflasche mit einem Inhalt von 0,5 bis 2,0 l mitgeführt. Bei einem Fülldruck von 200 oder 300 bar ergibt sich ein Sauerstoffvorrat von bis zu 600 l. Ein Druckminderer reduziert den Flaschendruck auf 5 bis 10 bar.
Die Sauerstoffdosierung kann entweder konstant, lungenautomatisch oder eine Kombination aus beidem sein. Üblich ist heute eine kombinierte Dosierung zum Decken des zusätzlichen Sauerstoffbedarfs bei schwerer Arbeit.
Ein Warnsignal dient dem Gerätträger als Warnung, falls das Flaschenventil nicht geöffnet worden ist. Dieses Signal ist kein Rückzugssignal.
Die Geräte können auch mit einer Restdruckwarnung ausgerüstet sein, die den Gerätträger warnt, wenn der Druck in der Sauerstoff-Flasche unter 55 bar absinkt.
Überschüssiges Atemgas kann durch ein Überdruckventil in die Umgebung abströmen. Ein Sauerstoff-Zuschussventil erlaubt dem Gerätträger im Notfall die direkte Einspeisung von Sauerstoff aus dem Hochdruckteil des Gerätes in den Atemkreislauf. Geräte mit Druck-Sauerstoff werden allgemein auf dem Rücken getragen. Diese Geräteteile werden durch einen Schutzdeckel abgedeckt.
Sauerstoffschutzgeräte werden nach ihrem Sauerstoffvorrat in folgende Geräteklassen eingeteilt:
Tabelle 25: Klasseneinteilung der Sauerstoffschutzgeräte
Geräteklasse | Mindest-Sauerstoffvorrat (l) |
1-Stunden-Gerät | 150 |
2-Stunden-Gerät | 240 |
4-Stunden-Gerät | 360 |
Das maximale Gerätegewicht beträgt bei einem 4-Stunden-Gerät 16 kg im einsatzbereiten Zustand mit Atemanschluss und voller Flasche.
Entsprechend der sich bei der Atmung im Atemanschluss einstellenden Druckverhältnisse gibt es Geräte in Normaldruckausführung oder in Überdruckausführung.
Für besondere Einsatzzwecke z.B. unter erhöhtem Umgebungsdruck, werden aus atemphysiologischen Gründen sogenannte "Mischgas-Kreislaufgeräte" mit vorgefertigtem Druck-Sauerstoff/Stickstoff-Gemisch verwendet (üblicherweise aus 60 Vol.-% Sauerstoff und 40 Vol.-% Stickstoff).

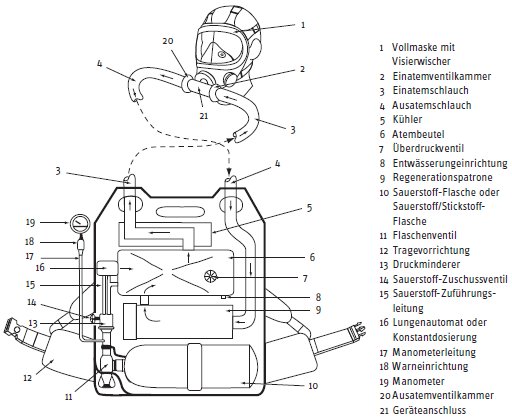

Bild 26: Regenerationsgerät mit Drucksauerstoff
a 1.4.2.2.1.2 Kurzzeit-Druck-Sauerstoffschutzgeräte für leichte Arbeit
Kurzzeit-Regenerationsgeräte mit Drucksauerstoff für leichte Arbeit nach DIN 58651-2 werden nach der nominellen Haltezeit, die durch Prüfung mit einer künstlichen Lunge bei einem Atemminutenvolumen von 35 l bestimmt wird, in folgende Geräteklassen eingeteilt:
Tabelle 26: Klasseneinteilung der Kurzzeit-Drucksauerstoffschutzgeräte für leichte Arbeit
Geräteklasse | Nominelle Haltezeit (min) |
D 15 L | 15 |
D 23 L | 23 |
D 30 L | 30 |
Die tatsächliche Gebrauchsdauer kann in Abhängigkeit vom Atemminutenvolumen von der nominellen Haltezeit abweichen.
Die gebrauchsfertigen Geräte mit Atemanschluss wiegen zwischen 3 und 5 kg.
Die Geräte sind für leichte Arbeit, z.B. Kontrollen, Inspektionen, Schalt- und Bedienarbeiten, ausgelegt. Sie sind nicht geeignet für Brandbekämpfung und dort, wo Gefahren durch Hitze, Flammen oder Funkenflug bestehen.
Das Funktionsprinzip dieser kleineren und kompakten Geräte ähnelt dem der Geräte für Arbeit und Rettung. Als Sauerstoffdosierung wird Konstantdosierung oder Mischdosierung (konstant und atemgesteuert) verwendet. Eine Kühlung der Atemluft ist bei diesen Geräten nicht vorgesehen.
Die Geräte werden im allgemeinen vor der Brust getragen. Die Verbindung zwischen Gerät und Atemanschluss erfolgt mit nur einem Atemschlauch, in dem Pendelatmung herrscht.
Gegen Beschädigung durch äußere Einflüsse, beim Tragen am Mann, Transport auf Maschinen und Fahrzeugen sind die Geräteteile in einem Tragebehälter oder in einem Gehäuse untergebracht.
Alle Geräte sind mit einer Warneinrichtung ausgerüstet, die den Gerätträger spätestens bei 2/3 der nominellen Haltezeit optisch und akustisch warnt.
a 1.4.2.2.2 Regenerationsgeräte mit Chemikalsauerstoff (Chemikalsauerstoff-Schutzgeräte (KO2))
Bei Chemikalsauerstoff-Schutzgeräten (KO2) reagieren der Wasserdampf und das Kohlenstoffdioxid (CO2) des ausgeatmeten Atemgases mit dem Inhalt der Chemikalpatrone, der aus Kaliumdioxid (KO2) besteht. Hierdurch entwickelt sich Sauerstoff im Überschuss und strömt in den Atembeutel. Die Sauerstoffentwicklung ist quasi atemgesteuert ohne Lungenautomat. Der Gerätträger atmet aus dem Atembeutel durch den Einatemschlauch und das Einatemventil ein. Überschüssiger Sauerstoff entweicht über ein Überdruckventil in die Umgebungsatmosphäre.
Als Atemanschluss werden Vollmaske oder Mundstückgarnitur mit Schutzbrille verwendet.
Ein Chemikal-Sauerstoffgerät (KO2) besteht aus den in Bild 27 dargestellten Bauteilen:

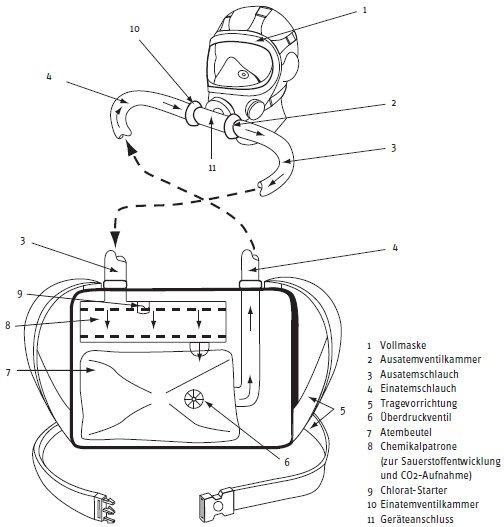

Bild 27: Regenerationsgerät mit Chemikalsauerstoff (KO2)
a 1.4.2.2.2.1 Chemikalsauerstoff-Schutzgeräte (KO2) für Arbeit und Rettung
Diese Geräte nach DIN 58652-2 werden nach der nominellen Haltezeit in folgende Geräteklassen eingeteilt:
![]() |
