Erläuterungen zu Abschnitt 4.2.8.2

A. Allgemeine Hinweise

1. Gefährliche explosionsfähige Gemische liegen dann vor, wenn sich in einem Bereich des Trocknerkanals oder der luftführenden Leitungen explosionsfähige Atmosphäre in gefahrdrohender Menge angesammelt hat, sodass im Falle einer Entzündung dieser explosionsfähigen Atmosphäre Personenschäden entstehen können. Schäden, z.B. das Ansengen oder auch das Abreißen der Bahn, werden dabei in Kauf genommen, wenn keine bleibende Deformation, z.B. des Trocknerkanals oder der Düsen, eintritt.

2. Die Gaswarneinrichtung muss bereits ansprechen, wenn in dem in Abschnitt 1 genannten Bereich des Lösemitteldurchlauftrockners eine Konzentration von 50 % der UEG (bei Beheizung, deren Heizflächen- oder Heizlufttemperatur oberhalb der Grenztemperatur liegt, 25 % der UEG) erreicht wird.

3. Der Messort (gegebenenfalls mehrere Messorte) ist repräsentativ, wenn das Messergebnis den unter den Abschnitten 1 und 2 genannten Anforderungen genügt.

4. Bei der Festlegung des Messortes sind die Durchlaufgeschwindigkeit des Druck- oder Beschichtungsgutes, die Temperaturverhältnisse, die aufgetragene Menge Lösemittel pro Quadratmeter Bogen oder Bahn, das Verdampfungsverhalten des Lösemittels und die Strömungsverhältnisse der Luft zu beachten; siehe Abschnitt B.

B. Ausführungsbeispiele

Wenn die Verdampfung oder die Bauart von den im folgenden dargestellten Beispielen abweichen, kann es erforderlich sein, andere als die in den Beispielen dargestellten Messorte zu wählen.

1 Beispiele für Durchlauftrockner von Druckmaschinen

1.1 Tiefdruck

1.1.1 Schematische Darstellung

Schema einer Einzelsektion

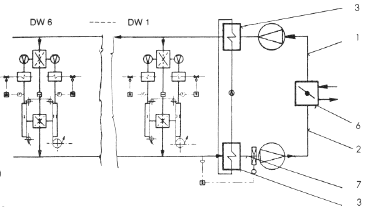

Schema der Luftführung in der Maschine

Erläuterungen:

DW Druckwerk(e)
1 Zuluft
2 Ablutt
3 Wärmetauscher
4 Heizkammer
5 Klappe für Parallel- oder Serienschaltung der Luftmenge
6 Mischkammer
7 Meßstelle der Gaswarneinrichtung

1.1.2 Beispielhafte Darstellung

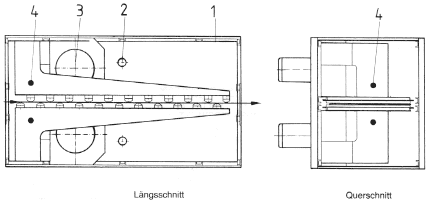

Längsschnitt einer Einzelsektion

Querschnitt einer Einzelsektion

Schema der Luftführung

Erläuterung:

1 Konzentrationsmessung

1.2 Flexodruck

1.2.1 Beispiel

Durchlauftrockner für Bahnen mit außerhalb des Trockners angeordneten Umlufteinrichtungen mit Bypass;

Zwischentrockner und Nachtrockner in paralleler Luftführung

Schema eines Zwischentrockners

Erläuterungen:

1 Zuluft

2 Abluft

3 Mischkammer

4 Heizkammer

5 Zwischentrockner

6 Nachtrockner

7 Meßstelle der Gaswarneinrichtung

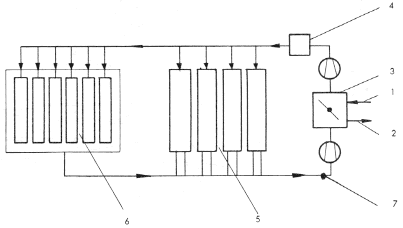

Schema der Luftführung

1.2.2 Beispiel:

Durchlauftrockner für Bahnen mit außerhalb des Trockners angeordneten Umluftleitungen; einstellbare Luftführung mit Konzentrationsmessungen;

Zwischentrockner und Nachtrockner in Serienluftführung

Schema eines Zwischentrockners

Erläuterungen:

a Abluft

Z Zuluft

MV Ventil

O Gebläse

T Temperaturmessung

K Messstellen der Gaswarneinrichtung

OK Drosselklappe

P Wärmetauscherpumpe

D Druckmettgerät

HB Handbedienung

TK Trockenkammer

WT Wärmetauscher

HK Heizkammer

BP Bypass

MK Mischkammer

ZT Zwischentrockner

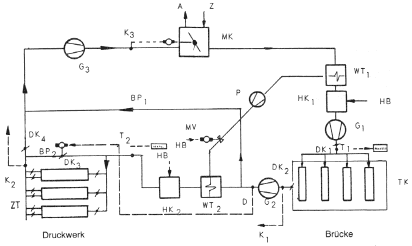

Schema der Luftführung

1.3 Offsetdruck

1.3.1 Beispiel:

Durchlauftrockner für Bahnen mit innerhalb des Trocknerkanals angeordneten Umlufteinrichtungen

Erläuterungen: 1 Trockner 2 Brenner 3 Umluftgebläse 4 Messstellen der Gaswarneinrichtung

1.3.2 Beispiel:

Durchlauftrockner für Bahnen mit innerhalb des Trocknerkanals angeordneten Umlufteinrichtungen

Erläuterungen: 1 Trockner 2 Brenner 3 Umluftgebläse 4 Meltetellen der Geswerneinrichtung

2 Beispiele für Durchlauftrockner der Papierverarbeitung

2.1 Beispiel:

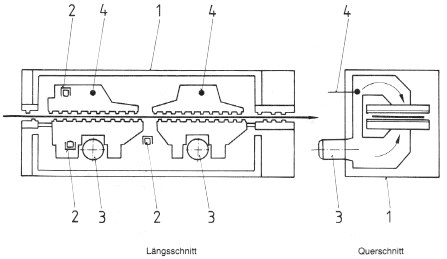

Längsschnitt einer Einzelsektion	Querschnitt einer Einzelsektion

Durchlauftrockner für Bogen mit außerhalb des Trocknerkanals angeordneten Umlufteinrichtungen

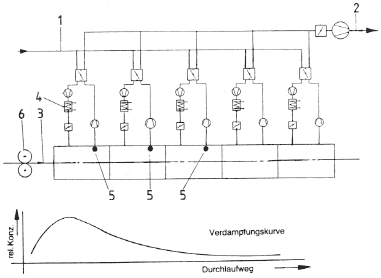

Schema der Luftführung im Trocknerkanal mit 3 Einzelsektionen
	Erläuterungen: 1 Zuluft 2 Abluft 3 Materialbahn 4 Heizung (Strahler, Heißluftdüsen) 5 Messstellen der Gaswarneinrichtung 6 Auftragewerk

2.2 Beispiel:

Durchlauftrockner für Bahnen mit außerhalb des Trocknerkanals angeordneten Umlufteinrichtungen

Längsschnitt einer Einzelsektion	Querschnitt einer Einzelsektion

Schema der Luftführung im Trocknerkanal mit 5 Einzelsektionen

Erläuterungen: 1 Zuluft 2 Abluft 3 Matenslbahn 4 Heizung 5 Meßstellen der Gaswameinrichtung 6 Auftragewerk

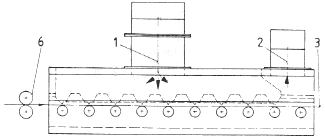

2.3 Beispiel:

Durchlauftrockner für Bahnen mit innerhalb des Trocknerkanals angeordneten Umlufteinrichtungen.

Einzelsektion	Schema der Luftlührung in einer Einzelsektion	Erläuterungen:
		1 Trockner
