1 Betrieb von Flurförderzeugen

1.1 Einsatzbeschränkungen

(1) Vor der Neuanschaffung von Flurförderzeugen ist vom Arbeitgeber zu prüfen, ob auf den Einsatz von dieselgetriebenen Flurförderzeugen in ganz oder teilweise geschlossenen Arbeitsbereichen verzichtet werden kann.

(2) Der Einsatz dieselgetriebener Flurförderzeuge in ganz oder teilweise geschlossenen Arbeitsbereichen ist begründet, wenn zum Beispiel

1. unter Berücksichtigung der Umschlagsleistung bei elektrischem Antrieb mehr als eine Batterieladung pro Schicht erforderlich wird.
2. Die erforderliche Umschlagsleistung mit elektrischem Antrieb nicht erreicht wird (z.B. bei häufig zu befahrenden Höhenunterschieden > 1 m oder durchschnittlichen Wegstrecken pro Transportvorgang > 80 m).
3. Schäden oder übermäßiger Verschleiß an der Traktionsbatterie entstehen (z.B. durch Vibration, Erschütterungen, lange Stillstandszeiten und außergewöhnliche Wärmeeinwirkung in Schmieden oder Gießereien).
4. Die Nenn-Tragfähigkeit des Flurförderzeugs > 4 t beträgt.
5. Der Einsatz von gasbetriebene Flurförderzeugen (LPG, CNG) aus Sicherheitsgründen nicht in Frage kommt, z.B. bei beim Einsatz unter Erdgleiche oder bei hoher Wärmeeinwirkung.
6. Ein für den Außeneinsatz bestimmtes dieselgetriebenes Flurförderzeug nur gelegentlich oder kurzzeitig in Arbeitsbereichen betrieben wird.
7. Sich im Arbeitsbereich während des Einsatzes keine Beschäftigten aufhalten (z.B. bei automatischem Betrieb).

(3) Ist der Einsatz von dieselgetriebenen Flurförderzeugen in ganz oder teilweise geschlossenen Arbeitsbereichen begründet, ist die Emission von DME durch technische Maßnahmen nach dem Stand der Technik zu minimieren.

1.2 Berechnung der DME-Konzentration beim Einsatz von Gabelstaplern in Hallen

(1) DME-Konzentrationen anderer Dieselmotoren dürfen nach dem Verfahren nicht berechnet werden.

(2) Die Diesel-Gabelstapler müssen gemäß den Einsatzbeschränkungen nach Anlage 4 Nummer 1.1 betrieben werden

(3) Alle eingesetzten Diesel-Gabelstapler unterliegen dem Wartungskonzept nach Nummer 4.2.4 dieser TRGS.

(4) Bis zu einem errechneten Wert C_DME  < 0,1 mg/m³ ist das Verfahren als Alternative zu Messungen zulässig.

Erläuterungen zum Berechnungsblatt:

Die für das Berechnungsverfahren erforderlichen Parameter können entweder von Gabelstapler-Herstellern bzw. Lieferanten erfragt werden (Partikelemission pro Gabelstapler, DPF-Abscheiderate), durch konventionelle Verfahren ermittelt werden (Anzahl der Gabelstapler des gleichen Typs, Raumvolumen) oder anhand der Festlegung von örtlichen Gegebenheiten aus Tabellen entnommen werden (Luftaustauschgrad). Werden mehrere Gabelstapler des gleichen Typs bei gleichen Einsatzbedingungen eingesetzt, so lässt sich die Gesamtkonzentration an Dieselmotoremissionen in der Raumluft durch einfache Multiplikation mit der Zahl der Gabelstapler bzw. Addition der Einsatzzeitanteile erhalten. Werden mehrere Gabelstapler unterschiedlicher typen bzw. mit unterschiedlichen Einsatzbedingungen eingesetzt, so ist das Berechnungsverfahren für jeden einzelnen Gabelstapler zu wiederholen und die Ergebnisse sind zu addieren.

Die mittlere DME-Konzentration in der Halle berechnet sich nach folgender Formel:

C_DME[mg/m³] = (Partikelemissionen EEC [mg/h]) / (Raumvolumen V [m³] * Luftaustauschgrad L [1/h])

Die Berechnung ist in folgende drei Schritte untergliedert:

1. Schritt: Berechnung der Partikelemissionen E_EC [mg/h]

Diese hängt ab von

1. den Einsatzbedingungen,
2. der Partikelemission E_EC pro Gabelstapler,
3. ggf. der Partikelabscheiderate a des eingesetzten DPF,
4. der Anzahl der Gabelstapler und
5. dem Einsatzzeitanteil t_Eder Gabelstapler.

Hierfür sind folgende Begriffsbestimmungen zugrunde zu legen:

1. Einsatzbedingungen

   Gemäß VDI 2695 wird bei den Einsatzbedingungen zwischen leichter, normaler und schwerer Beanspruchung unterschieden.

   Die Definition ist wie folgt zu verwenden:

   1. Eine leichte Beanspruchung liegt z.B. vor, wenn glatte, ebene Fahrwege ohne wesentliche Steigungen (bis 3 %) vorhanden sind. Ein Indiz für eine leichte Beanspruchung ist, wenn der Kraftstoffverbrauch um etwa 15 Prozent niedriger als die in der typenblattangabe des Herstellers des Gabelstaplers enthaltenen Kraftstoffverbrauchsangabe liegt.
   2. Eine normale Beanspruchung liegt z.B. vor, wenn Wege befestigt sind, aber auch zusätzlicher Betrieb auf unebener Fahrbahn (Kleinpflaster, Schienenübergänge, Steigungen bis zu 6 %) erfolgt. Ein Indiz für die normale Beanspruchung ist, wenn der Kraftstoffverbrauch in etwa den Werten der typenblattangabe des Herstellers des Gabelstaplers entspricht.
   3. Eine schwere Beanspruchung liegt z.B. vor, wenn die Fahrbahn schlecht ist oder unwegsames Gelände (Steigungen > 6 %) vorhanden ist. Ein Indiz für die schwere Beanspruchung ist, wenn der Kraftstoffverbrauch um etwa 25 Prozent oberhalb des Wertes der in der typenblattangabe des Herstellers des Gabelstaplers enthaltenen Kraftstoffverbrauchsangabe liegt.
2. Partikelemission E_{PT, C1}[mg/h] pro Gabelstapler bei den Einsatzbedingungen

   Eine charakteristische Größe für die Qualität des Emissionsverhaltens von Motoren ist der im C1-Testzyklus ⁹ ermittelte Wert der spezifischen Partikelemission des Motors (E_{Pt, C1}-Wert). Aufgrund gesetzlicher Bestimmungen sind Motorenhersteller verpflichtet, diese Werte für neue Motoren zu ermitteln und anzugeben. Die E_{Pt, C1}-Werte können daher beim Motorenhersteller bzw. beim Lieferanten des Gabelstaplers erfragt werden. Es sind die Ergebnisse von Zertifizierungsmessungen im Rahmen der Typgenehmigung nach 97/68/EG in der jeweils gültigen Fassung zu verwenden. Liegen diese nicht vor, ist mit den schlechtesten Werten der Tabelle zu rechnen (entsprechend 1,0 g/kWh im C₁-Test).

   Die nennleistungsbezogene Partikelemission des Staplers E_{EC, Nenn} [mg/kWh] ist aus der Partikelemission im C1-Testzyklus (E_{PT, C1} Herstellerangabe) und den Einsatzbedingungen anhand der folgenden Tabelle zu ermitteln:


   Spezifische Partikelemission im C1-Test EPt, C1[9/kWh]	nennleistungsbezogene Partikelemission (EC) EEC, Nenn[mg/kWh] 10
   	Einsatzbedingungen/Beanspruchung
   	leicht	normal	schwer
   0,1	11	13	16
   0,15	16	19	23
   0,2	22	25	31
   0,25	27	32	39
   0,3	32	38	47
   0,4	43	50	62
   0,5	54	63	78
   0,6	65	76	94
   0, 7	76	88	109
   0,8	86	101	125
   0,9	97	113	140
   1,0	108	126	156

   Durch Multiplikation des aus der Tabelle ermittelten Wertes E_{EC, Nenn} [mg/kWh] mit der Nennleistung des Motors PN [kW] ergibt sich die Partikelemission E_EC[mg/h] des Staplers in der Halle.

   E_EC[mg/h] = E_{EC, Nenn}[mg/kWh] ·  P_N [kW]

3.
   DPF-Abscheiderate A

   Bei DPF-Systemen nach dem Stand der Technik kann mit einer Abscheiderate von 0,95 gerechnet werden. Bei der Verwendung von DPF mit niedrigerer Abscheiderate ist die niedrigere Herstellerangabe zu verwenden. Sofern kein DPF verwendet wird, ist eine Abscheiderate von 0 zugrunde zu legen.

4.
   Anzahl Z der Gabelstapler des gleichen Typs

   Werden mehrere Gabelstapler des gleichen Typs bei gleichen Einsatzbedingungen und gleichem Einsatzzeitanteil eingesetzt, so ist hier die Zahl der Gabelstapler einzutragen. Werden mehrere Gabelstapler unterschiedlicher typen bzw. bei unterschiedlichen Einsatzbedingungen eingesetzt, so ist die Berechnung für jeden Gabelstapler zu wiederholen und die Ergebnisse sind zu addieren.

5.
   Einsatzzeitanteil t_E [-]

   Hier ist der Quotient der Staplereinsatzzeit im Raum zur Schichtzeit inklusive Pausen einzutragen.

   t_E  [-] = {Staplereinsatzzeit Im Raum [min]} / {Schichtzeit incl. Pausen [min]}

   Werden mehrere Gabelstapler des gleichen Typs bei gleichen Einsatzbedingungen mit unterschiedlichen Einsatzzeitanteilen betrieben, so können im Berechnungsverfahren die Einsatzzeitanteile addiert werden. Werden mehrere Gabelstapler unterschiedlicher typen bzw. mit unterschiedlichen Einsatzbedingungen oder Einsatzzeitanteilen betrieben, so ist das Berechnungsverfahren für jeden einzelnen Gabelstapler zu wiederholen und die Ergebnisse sind zu addieren.

2. Schritt: Ermittlung des Raumvolumens V [m³]

Das Raumvolumen der Halle ist anhand der Raummaße Länge [m], Breite [m] und Höhe [m] zu ermitteln. Das durch Halleneinbauten (z.B. Büros), voluminöse Maschinen, Lagergut oder Regale in Anspruch genommene Volumen ist hiervon abzuziehen.

3. Schritt: Ermittlung des Luftaustauschgrades L [1/h]

Der Luftaustauschgrad L beschreibt die örtliche Lüftungseffizienz. Er basiert auf der Luftwechselzahl Lw und einem Korrekturwert Luftaustauschfaktor LA, der die räumlichen und lufttechnischen Bedingungen berücksichtigt.

L [1/h] = L_W[1/h] ·  L_A [-]

Die Luftwechselzahl LW gibt den stündlichen Austausch der Raumluft durch Außenluft (Frischluft) an. Sie ist alleine kein Kriterium für die Beurteilung der Wirksamkeit einer Raumlüftung.

Der Luftaustauschfaktor La gibt an, wie sich die örtlichen und räumlichen Bedingungen sowie die Art der Raumlüftung, und hier insbesondere die Luftführung, auf eine Konzentrationsverteilung auswirken.

Die betrieblichen Verhältnisse sind anhand der nachfolgenden beiden Tabellen zu charakterisieren. Mit Hilfe der jeweiligen Faktoren lässt sich dann der Luftaustauschgrad ermitteln.

1. Luftaustauschgrad bei freier Lüftung

   Bei der freien Lüftung erfolgt der Luftaustausch aufgrund der Dichteunterschiede der unterschiedlich temperierten Luft (Innen- und Außenluft) und durch Winddruck auf die Gebäude. Die Luftwechselzahl lässt sich i.a. daher nur abschätzen.

   Die folgende Tabelle enthält Werte für Luftwechselzahlen und Luftaustauschfaktoren, bezogen auf die Lage und Art der Hallen sowie auf die betriebliche Situation (z.B. Tore geschlossen, Lüftungseinrichtung für freie Lüftung vorhanden).

   Luftwechselzahl L_w und Luftaustauschfaktor L_A bei freier Lüftung


   Raumart		Luftwechsel- zahl Lw [1/h]	Luftaustauschfaktor LA [-]
   Gebäude	Lage		Situation	Wert
   offene Hallen	-	10	-	1
   geschlossene Hallen mit häufigen Transportvorgängen (z.B. Lagerhallen)	freistehendes Gebäude	8	Durchfahrten (Tore) ständig geöffnet	1
   			Durchfahrten (Tore) nur zur Ein- und Ausfahrt geöffnet	0,8
   	nicht freistehendes Gebäude (grenzt an andere Gebäude)	3	Durchfahrten (Tore) ständig geöffnet	1
   			Durchfahrten (Tore) nur zur Ein- und Ausfahrt geöffnet	0,5
   geschlossene Hallen mit gelegentlichen Transportvorgängen (z.B. Fertigungshallen)	freistehendes Gebäude	1	ohne Einrichtungen zur freien Lüftung (z.B. Dachreiter)	0,3
   			mit Einrichtungen zur freien Lüftung	1
   	nicht freistehendes Gebäude (grenzt an andere Gebäude)	0,5	ohne Einrichtungen zur freien Lüftung	0,3
   			mit Einrichtungen zur freien Lüftung	0,8

2.
   Luftaustauschgrad bei maschineller Lüftung

   Bei der maschinellen Lüftung lässt sich die Luftwechselzahl LW aus dem Zuluftstrom ohne Umluftanteil VZU bezogen auf das Raumvolumen V errechnen.

   L_W [1/h] = V_zu[m³/h] / V [m³]

   Für den Luftaustauschfaktor La sind die Werte nach der folgenden Tabelle zu berücksichtigen:

   Luftaustauschfaktor L_A bei maschineller Lüftung


   Luftführung	Luftaustauschfaktor LA [-]	Bemerkung
   Zuluft von der Decke (Deckenlüftung)	0,2	im Deckenbereich angesammelte DME werden wieder in den Arbeitsbereich zurückgeführt (ungünstigste Fälle der Raumlüftung)
   Zuluft von der Seite (Tangentiallüftung)	0,2
   Zuluft in mittlerer Raumhöhe (mit hoher Strömungsgeschwindigkeit)	0,3
   Zuluft in mittlerer Raumhöhe (mit geringer Strömungsgeschwindigkeit)	0,5
   Zuluft in Kopfhöhe (mit hoher Strömungsgeschwindigkeit)	0,8
   Zuluft in Kopfhöhe (mit geringer Strömungsgeschwindigkeit)	1,2
   Zuluft in Bodennähe (Quelllüftung)	1,5	günstigster Fall der Raumlüftung

   Bei der Luftführung mit Zuluft von der Decke (Deckenlüftung) werden im oberen Raumbereich zur Decke hin aufsteigende DME-Emissionen wieder in den Arbeitsbereich zurückgeführt. Hierdurch wird der Luftaustauschgrad erheblich gemindert (ungeeignete Luftführung). Das gleiche gilt für die Einbringung der Zuluft von der Seite (Tangentiallüftung). Wird die Zuluft im bodennahen Bereich zugeführt (Quelllüftung), wird die Abströmung der DME-Emission zur Decke hin unterstützt und somit der Luftaustauschgrad bezogen auf die Arbeitsbereiche erhöht.

2 Untertägige Arbeitsbereiche

2.1 Allgemeines

(1) Untertägige Arbeitsbereiche im Sinne dieser TRGS sind Arbeitsbereiche im Bergbau unter Tage und bei Bauarbeiten unter Tage.

(2) Wartungsmaßnahmen an Dieselmotoren sind abweichend von den Fristen in Anlage 3 Abs. 1 nach

1. 500 Betriebsstunden,
2. spätestens jedoch alle sechs Monate

durchzuführen.

(3) Im Kohlebergbau unter Tage ist der ordnungsgemäße Zustand des Motors durch die Überprüfung des Abgasverhaltens nach Maßgabe der bergbehördlichen Vorschriften durch Fachkundige oder Sachverständige festzustellen.

2.2 Bergbau unter Tage

(1) Bergbau unter Tage im Sinne dieser TRGS sind Tätigkeiten unter Tage gemäß § 2 Bundesberggesetz.

(2) Für jeden Dieselmotor hat der Unternehmer nach Durchführung der allgemeinen Schutzmaßnahmen dieser TRGS die Wettermenge zu ermitteln, die beim Einsatz im Bergbau unter Tage die Gefährdung durch gas- und partikelförmige Abgasbestandteile auf ein Minimum reduziert.

(3) Zur Ermittlung der erforderlichen Wettermenge kann der Unternehmer auf Angaben des Herstellers zurückgreifen oder diese aufgrund eigener Ermittlungen festlegen.

(4) Ohne weiteren Nachweis kann eine spezifische Wettermenge von 3,4 m³/min kW als Minimum zu Grunde gelegt werden.

(5) Jedes Fahrzeug mit Dieselmotor muss an gut sichtbarer Stelle mit dem erforderlichen Mindestwetterbedarf in m³/min gekennzeichnet werden.

(6) Jedem Grubenbau, in dem Dieselmotoren betrieben werden, ist mindestens die Wettermenge zuzuführen, die sich als Summe des Mindestwetterbedarfs dieser Motoren errechnet.

(7) Mit den so ermittelten Wettermengen kann die Konzentration an gas- und partikelförmigen Immissionen in den Wettern rechnerisch gemäß den in Nummer 2.3 dieser Anlage aufgeführten Formeln ermittelt werden. Mit Ausnahme des Steinkohlenbergbaus lässt sich die Konzentration auch anhand des Verfahrens gemäß Nummer 3.4 dieser TRGS messtechnisch ermitteln.

(8) Die belasteten Wetter sind auf möglichst kurzem Wege in den Abwetterstrom abzuführen.

(9) Bei der Planung von Betriebspunkten sind Vorbelastungen oder Querbeeinflussungen, z.B. durch Sprengschwaden oder Methan, von vornherein zu berücksichtigen.

(10) Insbesondere in sonderbewetterten Grubenräumen ist bei der Auslegung der Wetterführung zu beachten, dass sich aus der Relativbewegung von Fahrzeugen zum Wetterstrom Gefahrstoffe aufkonzentrieren können.

2.3 Berechnung der Konzentration gas- und partikelförmiger Immissionen in untertägigen Arbeitsbereichen des Bergbaus

Für die einzelnen Motoren erfolgen die Zertifizierungsprüfungen gemäß den folgenden Richtlinien (in der jeweils gültigen Fassung):

Aus den Emissionswerten der Typprüfung (in g/kWh beim 8- und 13-Stufentest bzw. in g/km beim Rollentest) und den motorspezifischen Wettermengen kann die Konzentration der einzelnen Abgaskomponenten in der Luft am Arbeitsplatz für einen Abbaubereich mit mehreren dieselgetriebenen Fahrzeugen nach den folgenden Formeln berechnet werden:

Für den elementaren Kohlenstoff als Maß für die partikelförmigen Emissionen gilt für die mobilen Arbeitsmaschinen und Nutzfahrzeuge > 3,5 t

und für PKW und Nutzfahrzeuge < 3,5 t

Damit ergibt sich eine Gesamtkonzentration

C_DME,Gesamt = C_DME,8-13 + C_DME,NEFZ

Für die Berechung der Konzentration der gasförmigen Emissionen gelten die folgenden Berechungsformeln, die getrennt für die einzelnen relevanten Komponenten, d.h. Kohlenmonoxid CO, Stickstoffmonoxid NO und Stickstoffdioxid NO₂ anzuwenden ist. Für die Abschätzung kann der Anteil von NO₂ an den gesamten Stickoxiden eines Dieselmotors mit zehn Prozent angenommen werden.

2.4 Bauarbeiten unter Tage

(1) Bauarbeiten unter Tage im Sinne dieser TRGS sind Bauarbeiten zur Erstellung unterirdischer Hohlräume in geschlossener Bauweise sowie deren Ausbau, Umbau, Instandhaltung und Beseitigung, soweit nicht das Bundesberggesetz gilt. Zu den Bauarbeiten unter Tage zählen z.B. Stollenbau-, Tunnelbau- (auch in Deckelbauweise), Kavernenbau- und Schachtbauarbeiten sowie Durchpressung. Zu den Bauarbeiten unter Tage zählen nicht die Arbeiten in baulich fertig gestellten Tunnelbauten zur Errichtung oder Instandhaltung technischer Einrichtungen, wie z.B. Signalanlagen, Bahnsteigeinbauten, Stromversorgungs- und Lüftungsanlagen.

(2) Bei Bauarbeiten unter Tage ist zur Bemessung der Bewetterung für jede Arbeitsstelle, an der Dieselmotoren eingesetzt werden, eine Frischluftmenge von 4,0 m³/min je eingesetztem kW anzusetzen. Für die Berechnung der eingesetzten kW wird nur die Nennleistung der maximal unter Tage beim Lösen, Laden und Fördern sowie Betontransport eingesetzten Dieselgeräte und -fahrzeuge in Ansatz gebracht, ohne Berücksichtigung eines Gleichzeitigkeitsfaktors.

(3) Grundsätzlich müssen alle mit Dieselmotor betriebenen Geräte bei Bauarbeiten unter Tage mit DPF und dem zugehörigen Abgasnachbehandlungssystemen ausgerüstet sein. Sie müssen den Qualitätsanforderungen der VERT-Filterliste oder des Förderkreis Abgasnachbehandlungstechnologien (FAD e.V.) entsprechen.

(4) Maschinen, deren Arbeitsgeräte ausschließlich elektrisch betrieben werden, benötigen für den Fahrmotor kein PFS, z.B. elektrisch betriebene Bohrjumbos, Spritzmobile, Teilschnittmaschinen, Hebebühnen. Sofern der Nachweis erbracht wird, dass das Minimierungsgebot eingehalten ist, können auch folgende Geräte ohne FPS betrieben werden:

1. Geräte < 37 kW Nennleistung und einer Einsatzdauer 2 Stunden/Schicht,
2. Geräte für nicht regelmäßige Transportarbeiten und einer Einsatzdauer < 1 Std./Schicht.

3 Ladehallen, Laderampen, Ladestellen, Abkippstellen ¹¹

(1) An- und Abfahrten sind auf kürzestem Weg und ohne unnötiges Rangieren vorzunehmen. Sofort nach Erreichen der Lade- bzw. Abkipp-Position ist der Motor abzustellen.

(2) Bei An- und Abfahrten von LKW an Laderampen, die sich an der Außenseite von Hallen befinden, ist sicherzustellen, dass DME nicht in die Halle gelangen können. Dies kann z.B. bei Andockstationen durch Schließen der Ladetore während des Rangiervorganges erfolgen. Dies gilt auch, wenn die Ladetore konzeptionell der Frischluftversorgung dienen.

(3) Die in Hallen eingesetzten dieselbetriebenen Geräte (z.B. Stapler, Radlader) sind mit einem Abgasnachbehandlungssystem nach Nummer 2 Abs. 5 und Nummer 4.2.2 dieser TRGS auszurüsten.

(4) Das Auffüllen von Druckluftbremsanlage abgestellter Fahrzeuge vor der Ausfahrt darf nur durch ein externes Druckluftversorgungssystem oder bei laufendem Motor mit Abgasabsaugung erfolgen.

(5) Bei der Neuanlage oder beim Umbau von Laderampen/Ladestellen/Abkippstellen sind die An- und Abfahrtbereiche so zu konzipieren, dass

1. möglichst wenige Rangiervorgänge zum Erreichen der Lade- bzw. Abkipp-Position erforderlich werden und
2. die Dieselmotoremissionen der anliefernden Fahrzeuge in ganz oder teilweise geschlossenen Arbeitsbereichen mit Abgasabsaugungen oder durch technische Raumlüftung mit Ansaugöffnungen in unmittelbarer Nähe der üblichen Abgasaustrittsstellen aus dem Arbeitsbereich abgeführt werden, sofern die Dieselmotoren der anliefernden Fahrzeuge nicht mit DPF ausgerüstet sind.

4 Werkstätten (Instandsetzungsbereiche, Wartungsbereiche, Prüfbereiche), Prüfstellen von Überwachungsorganisationen ¹²

4.1 Allgemeines

(1) Werkstätten im Sinne dieser TRGS sind ganz oder teilweise geschlossene Arbeitsbereiche, in denen Maßnahmen zur Instandhaltung von Dieselmotoren oder von mit Dieselmotoren betriebenen Maschinen (z.B. Geräte, Aggregate, Fahrzeuge, Flurförderzeuge) durchgeführt werden.

(2) Maßnahmen zur Instandhaltung im Sinne dieser TRGS sind alle Maßnahmen zur Bewahrung des Soll-Zustandes (Wartung), zur Feststellung und Beurteilung des Ist-Zustandes (Inspektion, Abgasuntersuchung nach § 47a StVZO) und zur Wiederherstellung des Soll-Zustandes (Instandsetzung); auf DIN 31051 "Instandhaltung, Begriffe und Maßnahmen" in der jeweils gültigen Fassung 13 wird verwiesen.

4.2 Instandsetzungsbereiche

(1) Instandsetzungsbereiche im Sinne dieser TRGS sind Arbeitsbereiche in Werkstätten, in denen Instandsetzungsarbeiten durchgeführt werden.

(2) Arbeitsstände, an denen Arbeiten bei laufendem Dieselmotor durchgeführt werden, müssen mit Abgasabsaugungen ausgerüstet sein.

(3) Dieselmotoren dürfen an den Arbeitsständen, z.B. für Prüf- oder Einstellarbeiten, nur betrieben werden, wenn dabei eine Abgasabsaugung benutzt wird.

(4) Nachgerüstete Partikelfiltersysteme scheiden unter Umständen nur 30-50 Prozent der Partikel ab. Mit derartigen Systemen ausgerüstete Fahrzeuge erfüllen hinsichtlich der Minimierung der Partikelbelastungen nicht den Stand der Technik. Bei diesen Fahrzeugen ist daher zusätzlich ein aufsteckbarer DPF entsprechend der VERT-Filterliste zu verwenden.

(5) Die Zuordnung der instand zu setzenden Fahrzeuge, Flurförderzeuge, Maschinen oder Geräte zu den einzelnen Arbeitsständen im Arbeitsbereich ist so vorzunehmen, dass Rangierfahrten zwischen den einzelnen Arbeitsständen möglichst vermieden werden.

(6) Hat die Druckluftanlage des Fahrzeuges, des Flurförderzeuges, der Maschine oder des Gerätes nicht den erforderlichen Betriebsdruck, ist sie mit Druckluft aus dem örtlichen Druckluftnetz bis zum erforderlichen Betriebsdruck aufzufüllen.

4.3 Wartungs- und Prüfbereiche, Prüfstellen von Überwachungsorganisationen

(1) Wartungs- und Prüfbereiche im Sinne dieser TRGS sind Arbeitsbereiche in Werkstätten, in denen Inspektions- oder Wartungsarbeiten durchgeführt werden. Prüfbereiche sind auch Prüfstellen von Überwachungsorganisationen. Die Standzeiten an den Arbeitsständen sind kurz. Zu den Wartungs- und Prüfbereichen zählen z.B. die Tank- und Waschhallen auf den Betriebshöfen der Verkehrsbetriebe, in denen Omnibusse betankt und gereinigt werden, Werkstattbereiche und Prüfstellen von Überwachungsorganisationen mit Rollenbrems- oder Rollenleistungsprüfständen, sofern diese nicht für Instandsetzungsarbeiten genutzt werden.

(2) Prüfbereiche für AU-Messungen sind Arbeitsbereiche in Werkstätten und Überwachungsorganisationen, in denen Abgasuntersuchungen an Dieselmotoren entsprechend § 47a StVZO durchgeführt werden (siehe auch Anlage 4 Nummer 7 "Abgasuntersuchungen" dieser TRGS).

(3) Wartungs- und Prüfbereiche sind mit technischer Raumlüftung auszurüsten. Arbeitsgruben und Unterfluranlagen müssen Ansaugöffnungen an den tiefsten Stellen aufweisen.

(4) In Wartungsbereichen müssen an den Arbeitsständen Ansaugöffnungen in unmittelbarer Nähe der üblichen Abgasaustrittsstellen der Fahrzeuge vorhanden sein. Die Ansaugöffnungen können im Boden oder oberhalb des Arbeitsstandes mittels Absaugschlauch angebracht sein.

(5) Dieselmotoren von Fahrzeugen, Flurförderzeugen, Maschinen oder Geräten dürfen nur zum Ein- und Ausfahren betrieben werden. Bei den Fahrten zum Arbeitsstand und zur Ausfahrt müssen die Abgase von allen den Wartungs-/Prüfbereich durchfahrenden Fahrzeuge, Flurförderzeuge, Maschinen oder Geräte durch mitgeschleppte Abgasabsaugungen erfasst werden oder es sind DPF zu verwenden.

(6) Absatz 2 gilt nicht für Arbeitsbereiche zum Waschen von Fahrzeugen, Flurförderzeugen, Maschinen oder Geräten, wenn diese Arbeitsbereiche baulich vollständig von anderen Arbeitsbereichen abgetrennt sind.

(7) Werden im Wartungsbereich Arbeiten bei laufendem Dieselmotor durchgeführt, so ist eine Abgasabsaugung zu benutzen.

(8) Die Prüfung der Kompressorleistung der Fahrzeugmotoren soll vor Einfahrt in die Halle durchgeführt werden.

(9) Bei der Benutzung von Rollenleistungsprüfständen sind die Abgase durch Abgasabsaugungen aus dem Arbeitsbereich zu entfernen.

(10) Bei der Benutzung von Rollenbremsprüfständen in ganz oder teilweise geschlossenen Arbeitsbereichen müssen die Abgase entweder durch Abgasabsaugungen erfasst werden oder es sind DPF zu verwenden.

(11) Raumlufttechnische Anlagen sind regelmäßig zu warten und mindestens einmal jährlich durch eine befähigte Person auf ihre Wirksamkeit zu überprüfen. Das Ergebnis ist zu dokumentieren.

5 Abstellbereiche

(1) Abstellbereiche im Sinne dieser TRGS sind Arbeitsbereiche, die zum Abstellen von dieselgetriebenen Maschinen (z.B. Geräte, Aggregate, Fahrzeuge, Flurförderzeuge) vorgesehen sind. Dazu zählen z.B. Garagen, Lokschuppen oder Abstellhallen für Omnibusse, Müllfahrzeuge oder Feuerwehrfahrzeuge. In Abstellbereichen können z.B. auch Reinigungsarbeiten innerhalb von abgestellten Fahrzeugen durchgeführt werden.

(2) In ganz oder teilweise geschlossenen Abstellbereichen, in denen mit Dieselmotoren angetriebene Fahrzeuge, Flurförderzeuge, Maschinen oder Geräte abgestellt werden, sind die insbesondere beim Starten und Ausfahren entstehenden Dieselmotoremissionen so abzuführen, dass keine Personen durch sie gefährdet werden. Dazu sind Dieselmotoremissionen grundsätzlich am Abgasaustritt zu erfassen. Anforderungen an die Ausführung von Abgasabsauganlagen sind in Nummer 4.2.5 dieser TRGS enthalten.

(3) Eine Gefährdung von Personen ist nicht anzunehmen, wenn Fahrzeuge unmittelbar nach dem Starten ausfahren und sich im Abstellbereich keine weiteren Personen aufhalten. Nach der Ausfahrt muss der Abstellbereich ausreichend gelüftet werden können. Auf eine ausreichende Nachlaufzeit raumlufttechnischer Anlagen ist zu achten.

(4) Bei freier Lüftung sind an jeweils entgegen gesetzten Gebäudeseiten automatisch öffnende Lüftungsöffnungen vorzusehen.

(5) In ganz oder teilweise geschlossenen Arbeitsbereichen, in denen der Einsatz von dieselgetriebenen Fahrzeugen, Flurförderzeugen, Maschinen oder Geräten unzulässig ist, dürfen diese auch nicht abgestellt werden. Hierdurch soll verhindert werden, dass betriebskalte Dieselmotoren beim Start und Verlassen dieser Arbeitsbereiche zum Arbeitsbeginn dort erhebliche Dieselmotoremissionen hinterlassen.

6 Fahrerkabinen mit Anlagen zur Versorgung mit gefilterter Atemluft

(1) In ganz oder teilweise geschlossenen Arbeitsbereichen, in denen

1. mit Dieselmotoren betriebene Maschinen (z.B. Geräte, Aggregate, Flurförderzeuge, Fahrzeuge) eingesetzt werden und
2. außer dem Arbeitsplatz für den Fahrer bzw. Maschinenführer selbst kein weiterer Arbeitsplatz vorhanden ist,

kann auf eine Ausrüstung der Maschine mit Dieselpartikelfilter oder eine Abführung der Dieselmotoremissionen aus dem Arbeitsbereich mit Abgasabsaugungen bzw. durch technische Raumlüftung mit Ansaugöffnungen in unmittelbarer Nähe der üblichen Abgasaustrittsstellen verzichtet werden, wenn eine von der belasteten Umgebung räumlich getrennte Kabine für den Fahrer bzw. Maschinenführer vorhanden ist, die mit einer Anlage zur Versorgung mit gefilterter Atemluft (Fahrerkabine mit Frischluftversorgung) ausgerüstet ist.

(2) Die in die Fahrerkabine zugeführte Frischluft muss gesundheitlich zuträglich sein entsprechend den Anforderungen der Arbeitsstättenverordnung für die Lüftung von Arbeitsräumen. Dabei sind auch Belastungen durch andere Gefahrstoffe und durch Sauerstoffmangel zu berücksichtigen.

(3) Schwebstofffilter in der Frischluftanlage müssen mindestens die Anforderungen der Filtergruppe HEPA, Filterklasse H 13 (siehe DIN EN 1822 in der jeweils gültigen Fassung ¹⁴⁾ erfüllen.

(4) Die Gebläse der Frischluftanlage sind auf der Reinluftseite anzuordnen und so auszulegen, dass in die Fahrerkabine ein Mindestvolumenstrom an gefilterter Atemluft von 20 m³ pro Person und Stunde zugeführt wird.

(5) In der Fahrerkabine muss durch die Frischluftversorgungsanlage ein Mindestüberdruck von 100 Pa aufrechterhalten werden. Der Überdruck in der Fahrerkabine ist mit einem Überdruckmanometer mit Warneinrichtung für den Mindestüberdruck zu überwachen. Beim Ansprechen der Warneinrichtung ist der Arbeitsbereich mit der Maschine zu verlassen.

(6) Die Speicherfähigkeit der Filter in der Frischluftanlage ist mit Warneinrichtungen zu überwachen. Beim Ansprechen der Warneinrichtungen ist der Arbeitsbereich mit der Maschine zu verlassen.

(7) Die Fahrerkabine mit Frischluftanlage ist mindestens vierteljährlich durch eine befähigte Person auf Funktionsfähigkeit zu überprüfen. Die Prüfung ist schriftlich zu dokumentieren. Die Dokumentation ist mindestens zwei Jahre aufzubewahren und an der Betriebsstelle vorzuhalten. Eine Instandhaltung darf nur durch fachkundiges Personal erfolgen.

(8) In der Betriebsanweisung für den jeweiligen Arbeitsplatz (siehe Anlage 2 dieser TRGS) ist festzulegen, ob und welche Atemschutzgeräte beim Verlassen der Fahrerkabine mit Frischluftversorgung und bei Erste-Hilfe-Leistungen zu benutzen sind. Diese Atemschutzgeräte sind vom Arbeitgeber am Zugang zum Arbeitsbereich und in der Fahrerkabine in ausreichender Anzahl betriebsfähig bereitzuhalten. Auf Nummer 4.4 dieser TRGS wird verwiesen.

7 Abgasuntersuchungen (AU) ¹⁵

(1) Die Abgase der Dieselmotoren sind bei AU vollständig am Auspuff zu erfassen und aus dem Arbeitsbereich zu entfernen. Das Erfassungselement muss der Auspuffanlage angemessen sein. Der Erfassungstrichter ist so zum Endrohr des Auspuffs anzuordnen, dass die Abgase möglichst geradlinig in die Ansaugöffnung hineinströmen. Das Endrohr ist zentriert im Erfassungstrichter anzuordnen, wobei es möglichst weit in diesen eintauchen sollte. Um den Fremdluftanteil gering zu halten, sollte der Öffnungswinkel des Trichters 20° bis 25 ° betragen. Auf die im Bild 1 dargestellten Positionierungsbeispiele wird verwiesen.

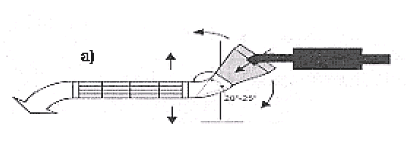

Bild 1: Positionierung des Erfassungstrichters

	a) Richtige Positionierung hinsichtlich Abstand und Zentrierung von Endrohr und Erfassungstrichter
	b) Falsche Positionierung Abstand zum Endrohr ist zu groß.
	c) und d) Falsche Positionierung

Endrohr ist nicht zentriert zum Erfassungstrichter angeordnet.

(2) Es dürfen am Prüfplatz nur die Fahrzeuge mit Dieselmotor geprüft werden, für die der Volumenstrom der vorhandenen Abgasabsaugung ausreichend ist. Für die Berechnung des Volumenstromes ist die folgende Gleichung zu verwenden:

V = V_H ·  n ·  0,0363 ·  S

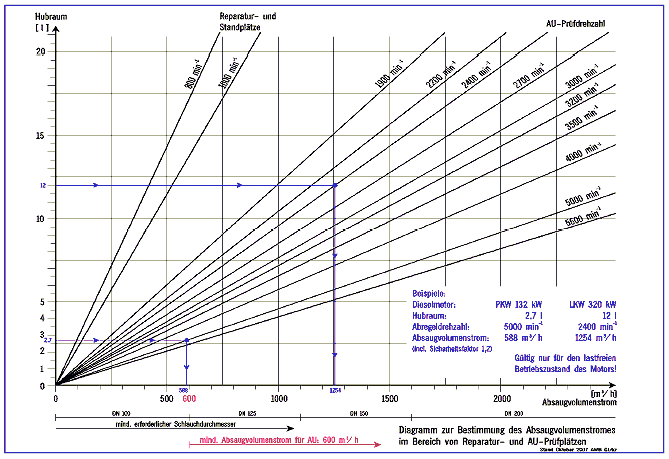

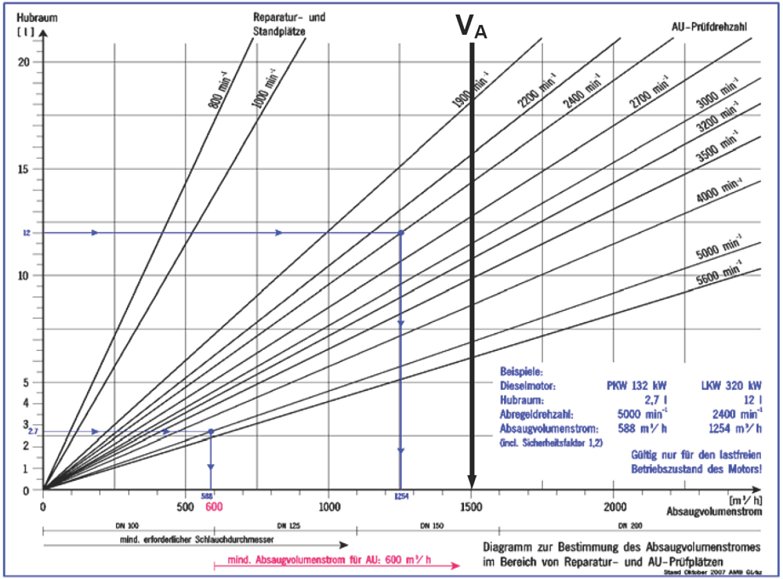

Der erforderliche Absaugvolumenstrom kann auch, abhängig von Hubraum und Abregeldrehzahl des Motors, dem Diagramm (Anlage) entnommen werden. Mindestens ist aber ein Abgasabsaugvolumenstrom Va von 600 m³/h für Pkw und Transporter und von 1.200 m³/h für Lkw zu gewährleisten.

(3) Der Beschäftigte, der AU durchführt, ist nach § 14 GefStoffV am Prüfplatz zu unterweisen, wobei insbesondere auf die richtige Positionierung des Erfassungstrichters, auf den Abgasvolumenstrom des Motors und den erforderlichen Mindest-Absaugvolumenstrom einzugehen ist.

(4) Die Abgasabsaugung am AU-Prüfplatz ist regelmäßig instand zu halten. Im Rahmen der Instandhaltung ist mindestens einmal jährlich eine Prüfung der Wirksamkeit der Absauganlage durch eine befähigte Person vorzunehmen und zu dokumentieren. Prüfgröße ist die Strömungsgeschwindigkeit. Die Wirksamkeitsprüfung ist bevorzugt mit einem Unterdruck-Messgerät und kalibriertem Messrohr vorzunehmen. Zur Messung ist das Erfassungselement abzunehmen. Wird bei der Prüfung der Mindest-Absaugvolumenstrom gemäß Absatz 2 unterschritten, ist die Absauganlage instand zu setzen. Der im Rahmen der regelmäßigen Prüfung gemessene Volumenstrom der Absauganlage Va wird im Diagramm gekennzeichnet und legt den maximalen Hubraum der zu prüfenden Fahrzeuge fest (s. Bild 2).

Bild 2: Diagramm zur Bestimmung des erforderlichen Abgasvolumenstromes (siehe Bild 3) mit gekennzeichnetem Absaugvolumenstrom (hier z.B.: Va = 1500 m³/h)

(5) Die aus der Messkammer des AU-Messgerätes austretenden Abgase sind vollständig zu erfassen und aus dem Arbeitsbereich zu entfernen. Dies kann z.B. erreicht werden, indem am Austritt der Messkammer ein Schlauch angeschlossen wird, der

1. in den Erfassungstrichter der Abgasabsaugung am Auspuff oder
2. direkt ins Freie geführt wird.

Bild 3: Diagramm zur Bestimmung des Abgasvolumenstromes

.

1 Allgemeines

(1) Im Folgenden werden für bestimmte Arbeitsbereiche typische Expositionskonzentrationen für Dieselmotoremissionen (bestimmt als elementarer Kohlenstoff - EC, siehe Nummer 3.4 dieser TRGS) angegeben.

(2) Bereits im Jahr 2002 wurde von Mattenklott et al. [ 1] nach Auswertung der umfangreichen Datenbestände der Träger der gesetzlichen Unfallversicherung die Expositionssituation bis einschließlich 2000 veröffentlicht. Sie geben damals typische Expositionskonzentrationen wieder (siehe Tabelle 1, Spalten 1994-2000); Angaben zu den dabei jeweils realisierten Schutzstandards werden nicht gemacht, so dass keine Aussage möglich ist, ob der Stand der Technik gemäß § 3 Abs. 10 GefStoffV erfüllt war.

(3) Für den Bereich des untertägigen Nichtsteinkohlebergbaus steht daneben eine weitere umfangreiche Publikation zur Verfügung [ 2]. Die dort angegebenen Daten erfüllen dieselben Qualitätsanforderungen wie diejenigen von Mattenklott et al.

(4) Für den Bereich Gleislosfahrzeuge unter Tage liegt damit eine gesonderte Auswertung aus zwei Kalibergwerken vor, die nach Angabe in der Publikation den Stand der Technik für 2001-2007 repräsentiert.

(5) In den Spalten 2001-2007 werden repräsentative Messergebnisse unter vergleichbaren Bedingungen wie in der Arbeit von Mattenklott et al. wiedergegeben. Es sind zur besseren Vergleichbarkeit die 90-Perzentile für die jeweiligen Arbeitsbereiche angegeben, d. h., der Wert stellt dasjenige Messergebnis dar, oberhalb dessen zehn Prozent der erhaltenen Messergebnisse liegen. Ausnahmslos handelt es sich um Schichtmittelwerte, für die die Qualitätskriterien der TRGS 402 gelten. Weiterhin sind für die neueren Daten auch die 95-Perzentile angegeben. Wie in der Veröffentlichung von Mattenklott et al. beschrieben, sind sowohl personenbezogene als auch stationäre Probenahmegeräte zum Einsatz gekommen.

(6) In Arbeitsbereichen, in denen alle vorhandenen Dieselmotoren mit DPF gemäß dieser TRGS ausgerüstet sind und für die Querempfindlichkeiten oder Störungen aus anderen Arbeitsbereichen oder aus der Umwelt ausgeschlossen werden können, werden im Übrigen nur noch Messergebnisse im Bereich der Nachweisgrenze des Messverfahrens erhalten (< 0,014 mg/m³ EC für eine zweistündige stationäre Probenahme).

2 Daten

Tabelle 1 : Messergebnisse für ausgewählte Arbeitsbereiche 1994-2000 und 2001 bis 2007

Literatur:

[ 1] M. Mattenklott et al. "Dieselmotoremissionen am Arbeitsplatz" Gefahrstoffe Reinhaltung der Luft (2002) 62, S. 13-23

[ 2] D. Dahmann, C. Monz und H. Sönksen, "Exposure Assessment in German Potash Mining" Int Arch Occup Environ Health (2007) 81, S. 95-107

_________
1) Prüfung nach Maßgaben der VERT-Filterliste oder des Förderkreises Abgasnachbehandlung (FAD).Die VERT-Filterliste wird herausgegeben von dem schweizerischen Bundesamt für Umwelt (BAFU) und der schweizerischen Unfallversicherungsanstalt (suvaPro). Die jeweils aktuelle Fassung befindet sich auf der Internetseite des BAFU unter htto:I/www.bafu.admin.ch/re/modules/shop/files/odf/reDJ2Gzo.0df
2) Vgl. § 11 Abs. 2 Nr. 1 GefStoffV
3) Arbeitsbereiche, in denen Querempfindlichkeiten des Messverfahrens zu erwarten sind (z.B. produktionsbedingter elementarer Kohlenstoff), sind u.a. die Herstellung und Verarbeitung von Graphit- und Kohlenstoffprodukten (Herstellung von Elektroden, Schmiermitteln, Bremsbelägen), die Rußherstellung und -verarbeitung (z.B. Farben- und Gummi-Industrie), die Carbidherstellung und die Herstellung und Verarbeitung von Cellulose bzw. Papier und Pappen sowie Gießereien. Wenn möglich, sollte im Sinne einer differenzierten Betrachtung der Expositionssituation in diesen Bereichen die Hallengrundlast bestimmt werden, um die tatsächliche Belastung durch Dieselmotoremissionen ermitteln zu können. Unabhängig davon sollten die in Nummer 4 empfohlenen technischen Maßnahmen zur Reduzierung von Dieselmotoremissionen durchgeführt werden.
4) Aufgrund der Querempfindlichkeit des Messverfahrens im Bereich des Kohlebergbaus können gegenwärtig die DME-Konzentrationen nicht durch Messungen ermittelt werden [ 1].
5) Wie bei allen anderen Gefahrstoffen lässt sich auch für die partikulären Dieselmotoremissionen kein allgemein gültiger Wert für eine Hintergrundbelastung angeben. Der Wert von 3 pg/m3 entspricht langfristigen Mittelwerten an urbanen Standorten [ 4]. Lokal und im zeitlichen Verlauf können davon große Abweichungen nach oben oder unten auftreten. Daher kann dieser Wert lediglich orientierenden Charakter haben. Aus dem derzeit nach 22. BImSchV gültigen Grenzwert für Feinstaub (Tagesmittelwert) ergibt sich unter Annahme von 20 Prozent EC-Gehalt eine zulässige Höchstkonzentration in der Umgebungsluft von 10 µg/m³ [ 5].
6) Für LKW- und Omnibuswerkstätten wird die Exposition durch Abgase an den Arbeitsplätzen in erster Linie durch DME verursacht. Für PKW-Werkstätten mit sowohl Ottomotoren als auch Dieselmotoren unter den instandzusetzenden Fahrzeugen ist Kohlenmonoxid die wesentliche Komponente für die Exposition der Arbeitsbereiche. Kohlenmonoxid wird dort als Leitkomponente für Kontrollmessungen verwendet.
7) Oberer Leerlauf eines Dieselmotors im Sinne dieser TRGS ist die Drehzahl des ohne Belastung laufenden Motors, die sich einstellt, wenn der mechanische Drehzahlregler oder die elektronische Motorregelung die höchste Drehzahl einsteuert.
Freie Beschleunigung im Sinne dieser TRGS ist der Messzyklus aus der Abgasuntersuchung von Kraftfahrzeugen mit Kompressionszündermotor (Dieselmotor) nach Anlage VIIIa zu § 47a StVZO.
Schwärzungszahl im Sinne dieser TRGS ist ein Maß für die Schwarzrauchemission eines Dieselmotors, gemessen mit einem auf Filterbasis arbeitenden Messgerät. Zur Messung wird ein bestimmter Volumenstrom Abgas durch ein Filterpapier über eine festgelegte Fläche gesaugt. Der im Abgas enthaltene Ruß schwärzt das Filterpapier. Die Schwärzungszahl wird durch Messung der optischen Reflexion des geschwärzten Filters im Vergleich mit einem sauberen Filter bestimmt und als Schwärzungszahl ausgedrückt.
Trübungswert im Sinne dieser TRGS ist ein Maß für die Schwarzrauchemission eines Dieselmotors, ermittelt entsprechend einer Abgasuntersuchung für Kraftfahrzeuge mit Kompressionszündermotor (Dieselmotor) nach Anlage VIIIa zu § 47a StVZO.
8) Referenzwerte im Sinne dieser TRGS sind Werte für die Schwärzungszahl bzw. den Trübungswert im emittierten Abgas eines Dieselmotors an einem reproduzierbaren Betriebspunkt (z.B. obere Leerlaufdrehzahl oder freie Beschleunigung), die bei Abgasuntersuchungen im Rahmen des Wartungskonzeptes zur Beurteilung des Motorzustandes herangezogen werden. Die Referenzwerte einschließlich der Prüfbedingungen sind bei der Inbetriebnahme nach der Herstellung oder nach einem Umbau mit Einfluss auf die Abgasemission des mit Dieselmotor ausgerüsteten Fahrzeugs, Flurförderzeugs, Maschine oder Gerätes durch Messung nach dem Wartungskonzept zu ermitteln und zu dokumentieren. Angaben der Fahrzeughersteller über maximal zulässige Trübungswerte bei der verkehrsrechtlichen Abgasuntersuchung nach § 47a StVZO eignen sich nicht als Referenzwerte für das Wartungskonzept.
9) Ab Stufe IIIB ist der NRTC-Test nach 2004/26/EG verbindlich.
10) Die Tabellenwerte wurden mit folgender Formel berechnet:
