TRG 803 Geschweißte Gasflaschen aus unlegiertem Stahl (3)

Abbildung 1


Elliptische Böden
Torisphärische Böden


Hemisphärische Böden







Tabelle Berechnungsbeiwert C für gewölbte Böden

H/D

Ph/10 f = 0,001

Ph/10 f = 0,0012

Ph/10 f = 0,0015

Ph/10 f = 0,002
a/D C a/D C a/D C a/D C
0,180          0,00211 2,81 0,00255 2,55
0,200                   0,00218 2,18
H/D

Ph/10 f = 0,003

Ph/10 f = 0,004

Ph/10 f = 0,005

Ph/10 f = 0,01
a/D C a/D C a/D C a/D C
0,180 0,00340 2,27 0,00423 2,12 0,00500 2,00 0,0088 1,76
0,190 0,00316 2,11 0,00395 1,98
0,200 0,00290 1,93 0,00364 1,82 0,00433 1,73 0,0077 1,54
0,210 0,00273 1,82 0,00342 1,71
0,220 0,00256 1,71 0,00320 1,60 0,00382 1,53 0,0068 1,38
0,230 0,00236 1,57 0,00295 1,48
0,240 0,00220 1,47 0,00276 1,38
0,250             0,00307 1,23 0,0055 1,10
0,300             0,00220 0,88 0,00395 0,79
0,350                   0,00325 0,65
0,400                   0,0030 0,60
0,450                   0,0028 0,56
0,500                  0,0027 0,54


H/D

Ph/10 f = 0,02

Ph/10 f = 0,05

Ph/10 f = 0,1

Ph/10 f = 0,2
a/D C a/D C a/D C a/D C
0,180 0,0160 1,60 0,0366 1,46 0,0730 1,46 0,147 1,47
0,200 0,0141 1,41 0,0330 1,32 0,0650 1,30 0,130 1,30
0,220 0,0125 1,25 0,0292 1,17 0,0585 1,17 0,118 1,18
0,250 0,0102 1,02 0,0250 1,00 0,0500 1,00 0,101 1,01
0,300 0,0077 0,77 0,0193 0,77 0,0385 0,77 0,077 0,77
0,350 0,0065 0,65 0,0162 0,65 0,0325 0,65 0,065 0,65
0,400 0,0059 0,59 0,0149 0,60 0,0295 0,59 0,059 0,59
0,450 0,0056 0,56 0,0140 0,56 0,0280 0,56 0,056 0,56
0,500 0,0054 0,54 0,0136 0,54 0,0270 0,54 0,054 0,54
H/D

Ph/10 f = 0,5


a/D C
0,350 0,163 0,65
0,400 0,150 0,60
0,450 0,140 0,56
0,500 0,136 0,54
f = Re/(4/3)  in N/mm2

Diagramm: Beispiel

Anlage 2

  .
Abbildung 1 Längsschweißnaht		 .


Abbildung 2 Rundschweißnaht
.


Abbildung 3 Schweißnaht der Ventilmuffe
  .

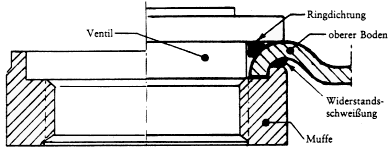

Abbildung 4 Schweißnaht der innenliegenden Ventilmuffen
