| Bild 1 | Zeichenerklärung: | ||
|
DE | = Durchmesser der Zuleitung | [mm] |
| AE | = Querschnitt der Zuleitung | [mm2] | |
| LE | = gestreckte Länge der Zuleitung | [mm] | |
| A0 | = = engster Strömungsquetschnitt | [mm2] | |
| k | = Isentropenexponent | ||
| αw | = zuerkannte Ausflußziffer | ||
| λ | = Rohrreibungsbeiwert | ||
| ζz | = zul. Widerstandsbeiwert | ||
| ζi | = Widerstandsbeiwert für Leitungs- und Einbauteile | ||
| K | = äquivalente Rauhigkeit | [mm] | |

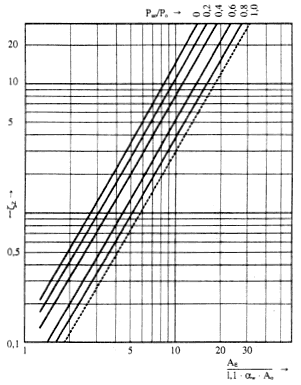

Bild 2. Zulässiger Widerstandsbeiwert
(bei k=1,3) ( Erläuterungen)
für 3 % Druckverlust
mit
und
bzw.
Grenzkurve für
 |
das Verhältnis vom Druckverlust zum absoluten Druck vor dem Einlauf im abzusichernden Bauteil |
 |
das Verhältnis des absoluten Fremdgegendruckes zum absoluten Druck vor dem Einlauf des abzusichernden Bauteil." |
