Abbildungs- und Tabellenverzeichnis TRD 305 |
|
| Abbildungen | |
| Bild 1. | Vorgeschweißte Böden ohne (1a) und mit Entlastungsnut (1b) |
| Bild 2. | Ebener gekrempter Vollboden |

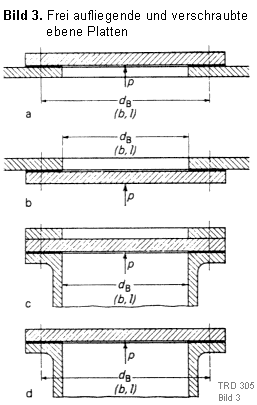

| Bild 3. | Frei aufliegende und verschraubte ebene Platten |
| Bild 4. | Verschraubte Platte mit zusätzlichem Biegemoment |

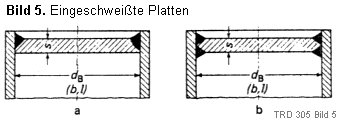

| Bild 5. | Eingeschweißte Platten |
| Bild 6. | Ebene ringförmige Platte mit mittiger Längsverankerung |
| Bild 7. | Lichte Weite einer rechteckigen oder elliptischen Platte |
| Bild 8a. | Ebener Boden mit Verankerungen |
| Bild 8b. | Ebener Boden mit Versteifungen |
| Bild 9. | Gleichmäßig verteilte Verankerung |
| Bild 10. | Ungleichmäßig verteilte Verankerung |
| Bild 11. | Anker mit aufgeschweißter Verstärkungsscheibe |
| Bild 12. | Eingeschweißter Stehbolzen |
| Bild 13. | Eingeschweißtes Ankerrohr |
| Bild 14. | BerechnungsbeiwertC4 |
| Bild 15. | Belastete FlächeApR auf ein Rohr entfallend |
| Bild 16. | Verschweißte Versteifungsträger |
| Bild 17. | Verschweißter Versteifungsträger |
| Bild 18. | Beispiel für die Anwendung der Nebenkreise (Zweiflammenrohrkessel) (nach Dokument ISO/TC11/SC 5 N75) |
| Bild 19. | Beispiel für die Anwendung der Nebenkreise (Einflammenrohrkessel) (nach Dokument ISO/TC11/SC 5 N75) |
| Tabellen | |
| Tafel 1. | Berechnungsgrößen mit Symbolen und Einheiten |
| Tafel 2. | Berechnungsbeiwert C1 für nichtverankerte ebene Böden und Platten in Abhängigkeit von der Art der Auflage und der Randeinspannung |
| Tafel 3: | Berechnungsbeiwert C2 für rechteckige und elliptische Platten |
| Tafel 4. | Berechnungsbeiwert C3 für verankerte ebene Wandungen, Böden und Platten in Abhängigkeit von der Art der Versteifung |
| Tafel 5. | Zulässige Beanspruchung der Stützfläche |
