Abbildungs- und Tabellenverzeichnis zu TRD 303 |
|
| vgl. auch *
Abbildungen |
|
| Bild 1 | Gewölbter Boden |
| Bild 2 | Gewölbter Boden mit Ausschnitten |
| Bild 3 | Eingehalster gewölbter Mannlochboden |
| Bild 4 | Ausschnittsformen in Kugelschalen |
| Bild 5 | Beanspruchungsschema einer Kugelschale mit rohr- und scheibenförmig verstärktem Einzelausschnitt |
| Bild 6 | Beanspruchungsschema einer Kugelschale mit senkrechtem Abzweig |
| Bild 7 | Beanspruchungsschema einer Kugelschale mit nicht senkrechtem Abzweig |

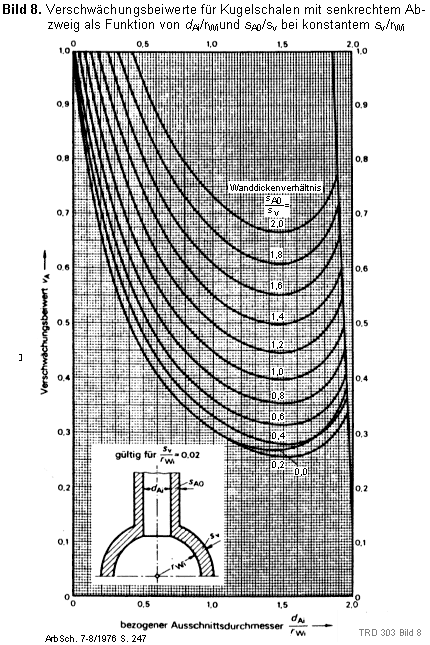

| Bild 8 | Verschwächungsbeiwerte für Kugelschalen mit senkrechtem Abzweig als Funktion vondAi/rWiundsA0/sv bei konstantem sv/rWi = 0,02 |

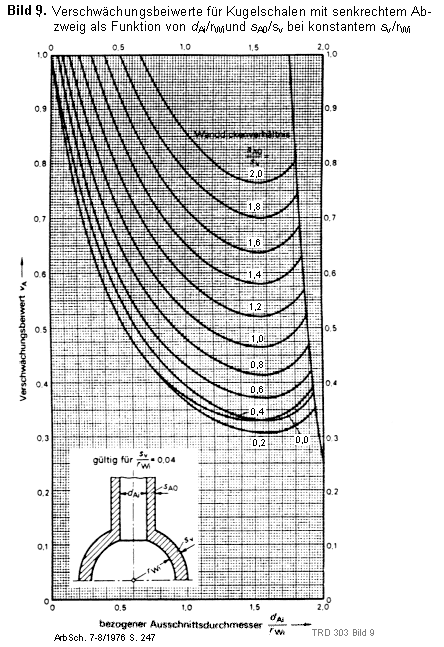

| Bild 9 | Verschwächungsbeiwerte für Kugelschalen mit senkrechtem Abzweig als Funktion vondAi/rWi undsA0/sv bei konstantem sv/rWi = 0,04 |

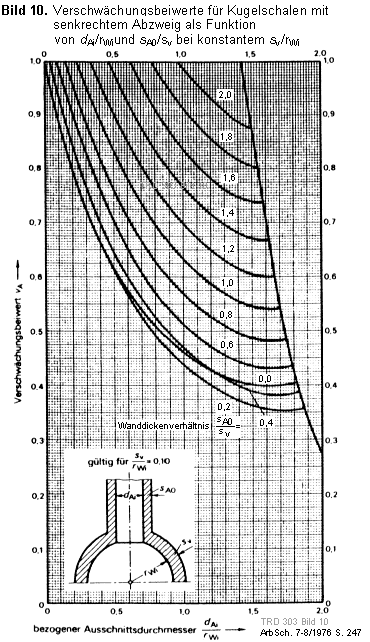

| Bild 10 | Verschwächungsbeiwerte für Kugelschalen mit senkrechtem Abzweig als Funktion vondAi/rWi undsA0/sv bei konstantem sv/rWi =0,10 |

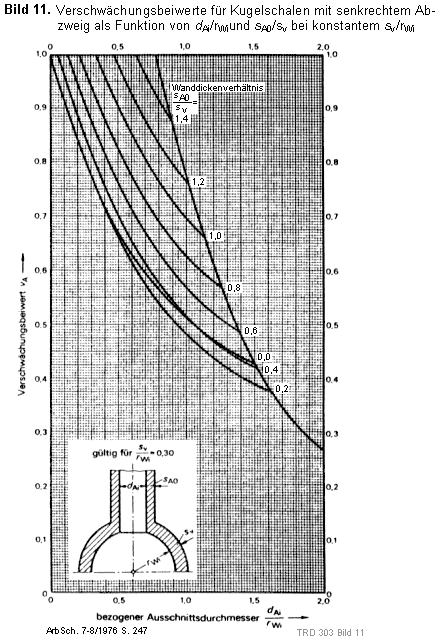

| Bild 11 | Verschwächungsbeiwerte für Kugelschalen mit senkrechtem Abzweig als Funktion vondAi/rWi undsA0/sv bei konstantem sv/rWi = 0,30 |

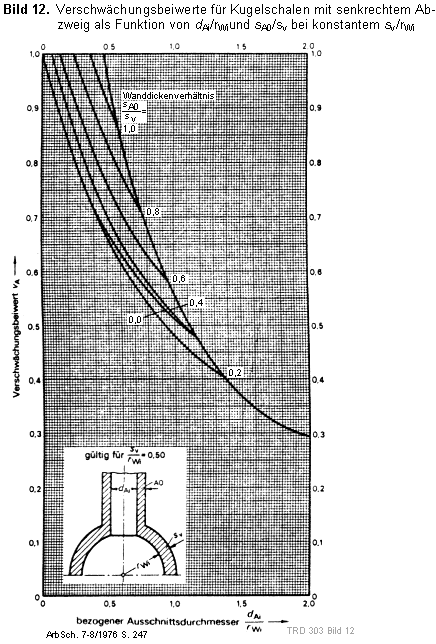

| Bild 12 | Verschwächungsbeiwerte für Kugelschalen mit senkrechtem Abzweig als Funktion vondAi/rWi undsA0/sv bei konstantem sv/rWi = 0,50 |
| Bild 13 | Beanspruchungsschema einer Kugelschale mit benachbarten Abzweigen |
| Bild 14 | Beanspruchungsschema einer Kugelschale mit gabelförmigem Abzweig (Y-Stück) |
| Bild 15 | top BerechnungsbeiwerteßK undßKF für Klöpperböden |

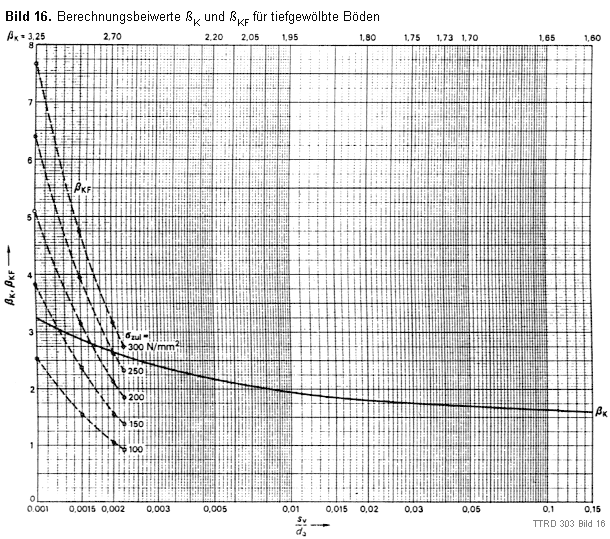

| Bild 16 | top BerechnungsbeiwerteßK undßKFfür tiefgewölbte Böden |
| Bild 17 | top Bestimmung des Einbeulüberdruckesp7 |
| Bild 18 | Anschluß eines Halbkugelbodens an Zylinder mit größerer Wanddicke |
| Bild 19 | Anschluß eines gewölbten Bodens an Zylinder mit kleinerer Wanddicke |
| Tafel 1 | Berechnungsgrößen mit Symbol und Einheiten |
| Tafel 2 | BordhöhehB in Abhängigkeit von WanddickesK |
| Tafel 3. | Bewertungsfaktoren f1 bei Kugelschalen mit scheibenförmiger Verstärkung von Ausschnitten |
| Tafel 4 | SicherheitsbeiwerteSB undS'B für das elastische Einbeulen der Kugelschale |
