2 Kriterien für die Ausdehnung der Betriebserlaubnis, Beschreibung des Fahrzeugs, Hauptmerkmale des Motors, Wartungsplan
2.1 Kriterien für die Ausdehnung der Betriebserlaubnis
2.1.1 Fahrzeuge mit gleichartiger Abgasemissionscharakteristik müssen in folgenden konstruktiven Merkmalen übereinstimmen
Die Kriterien können nach folgenden Merkmalen weiter spezifiziert werden, wenn Genehmigungsbehörde oder Hersteller dies für erforderlich halten:
2.1.2 Fahrzeuge mit gleichartiger Verdunstungsemissionscharakteristik müssen in folgenden konstruktiven Merkmalen übereinstimmen:
2.2 Beschreibung des Fahrzeugs, Hauptmerkmale des Motors, der emissionsmindernden und -relevanten Bauteile des Fahrzeugtyps, für den die Betriebserlaubnis beantragt wird
2.2.1 Fahrzeugbeschreibung, Hauptmerkmale des Motors und Angaben über die Durchführung der Prüfung sind gemäß den Anhängen I und II vorzulegen.
2.2.2 Zusätzliche Angaben, soweit nicht in Anhang I oder II beschrieben:
2.2.2.1 Auflistung und Beschreibung aller Ensteligrößen von Bauteilen, die die Emissionen beeinflussen,
Angaben der vom Hersteller empfohlenen Einstellwerte und der zulässigen Toleranzen von Bauteilen, die die Emissionen beeinflussen.
Beschreibung der Feststellvorrichtungen, die den vom Hersteller empfohlenen Einstellbereich festlegen und eine unbefugte Verstellung verhindern.
Angaben zur Einstellung der Feststellvorrichtungen und zu den dazugehörenden Toleranzen.
2.2.2.2 Nachweis, wie die unbefugte Verstellung emissionsrelevanter Einstellgrößen bei den im Verkehr befindlichen Fahrzeugen wirksam verhindert wird.
2.2.2.3 Nachweis, wie durch geeignete konstruktive Maßnahmen die Fahrzeuge mit Ottomotoren ausschließlich mit unverbleitem Kraftstoff betankt werden können. Dieser Nachweis gilt als erbracht, wenn der Tankeinfüllstutzen so konstruiert ist, daß das Fahrzeug nur mit einem Zapfhahn mit einem äußeren Durchmesser der Endöffnung von nicht mehr als 2,134 cm und einem geraden Mundstück von mindestens 6,34 cm Länge betankt werden kann.
2.2.3 Wartungsplan mit detaillierter Beschreibung und Auflistung der regelmäßig durchzuführenden Wartungsarbeiten an den emissionsrelevanten und emissionsmindernden Bauteilen.
2.2.4 Muster eines Wartungsbuchs, das zum Lieferumfang des Fahrzeugs zählt, und mit dem die ordnungsgemäßen Wartungsarbeiten der emissionsrelevanten und -mindernden Bauteile durch Werkstatt und Fahrzeughalter dokumentiert werden kann. Das Wartungsbuch soll auch den Wartungsplan enthalten. Der Nachweis über die Durchführung der ordnungsgemäßen Wartungsarbeiten kann auch anderweitig geführt werden.
2.3 Wartungsplan für die emissionsmindernden und -relevanten Bauteile
Die ordnungsgemäße Durchführung der Wartungsarbeiten in den vorgesehenen Intervallen ist die Voraussetzung für die Gewährleistungspflicht des Herstellers für die emissionsrelevanten und -mindernden Bauteile.
Als ordnungsgemäße Wartung gilt, wenn die vom Hersteller vorgeschriebenen Arbeiten entsprechend seinen Spezifikationen beim vorgeschriebenen Kilometerstand (± 2000 km) oder zum vorgeschriebenen Zeitpunkt (± 3 Monate) durchgeführt und von der Werkstatt dokumentiert werden, und wenn gegebenenfalls erforderliche Ersatzteile verwendet werden, die den Spezifikationen des Herstellers entsprechen. Als ordnungsgemäße Wartung gilt auch, wenn der Fahrzeughalter zur Behebung einer Notlage unvorschriftsmäßige Arbeiten durchführen läßt, vorausgesetzt der Fahrzeughalter bringt das Fahrzeug innerhalb eines angemessenen Zeitraumes wieder in den vorschriftsmäßigen Zustand.
3 Durchführung der Prüfungen der gas- und partikelförmigen luftverunreinigenden Emissionen
3.1 Einleitung
Dieser Anhang beschreibt die Verfahren und die Einrichtungen, die erforderlich sind, um die Einhaltung der für die Erteilung der Betriebserlaubnis von Fahrzeugen erlassenen Emissionsvorschriften prüfen zu können. Darüber hinausgehende Vorschriften zur Durchführung der Dauerlaufprüfung sind in Abschnitt 4 beschrieben.
3.2 Übersicht über die Prüfungen
Die unter 3.2.1 und 3.2.3 beschriebenen Prüfabläufe für die Bestimmung der Abgas- bzw. Verdunstungsemissionen sind schematisch in Fig. 1 bis 3 dargestellt.
Die Umgebungstemperaturen für das Testfahrzeug während der gesamten Testfolge sollen nicht tiefer als 20 °C und nicht höher als 30 °C liegen. Das Fahrzeug soll während aller Phasen der Testfolge annähernd eben stehen.
3.2.1 Vorbereitung
Vor der Durchführung der Emissionsmessungen sind die Prüffahrzeuge in einheitlicher Weise zu konditionieren, um die Reproduzierbarkeit der Ergebnisse sicherzustellen. Die Konditionierung besteht aus einer Fahrt auf einem Fahrleistungsprüfstand sowie einer Abstellphase bei definierter Umgebungstemperatur.
3.2.2 Prüfung der Abgasemissionen
Die Prüfung der Abgasemissionen im Rahmen des Verfahrens zur Erteilung einer Betriebserlaubnis umfaßt zwei Fahrtests auf einem Fahrleistungs-Prüfstand, während der die Mengen luftverunreinigender Gase und Partikel ermittelt werden. Bei den Fahrzeugen werden die Kohlenmonoxid-, Kohlenwasserstoff- und Stickoxidemissionen, bei Fahrzeugen mit Selbstzündungsmotoren (Dieselmotoren) zusätzlich die Partikelemissionen ermittelt. Die beiden Fahrtests werden im folgenden als Fahrkurve I und Fahrkurve II bezeichnet und sind in Abschnitt 3.8 beschrieben. Nach dem Abschluß der Fahrtests wird die Prüfung nach § 47a durchgeführt.

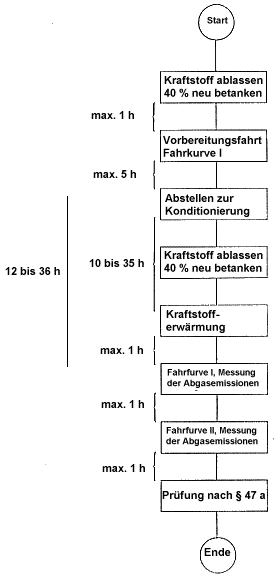

Fig. 1 Prüfablauf für Fahrzeuge mit Fremdzündungsmotoren

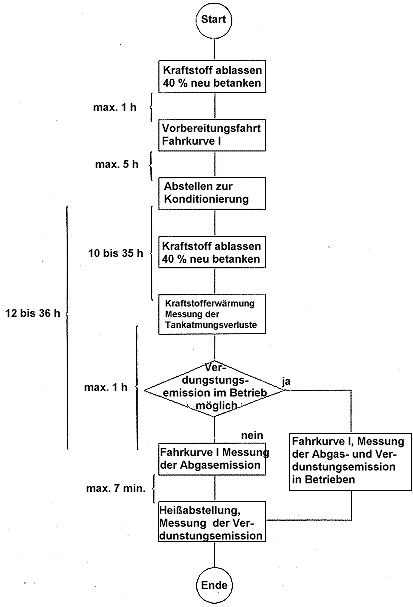

Fig: 2 Prüfablauf für Fahrzeuge mit Fremdzündungsmotoren

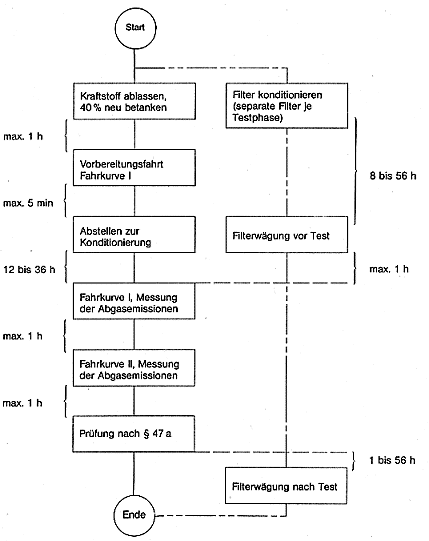

Fig. 3 Prüfablauf für Fahrzeuge mit Selbstzündungsmotoren
3.2.3 Prüfung der Verdunstungsemissionen
Die Prüfung der Verdunstungsemissionen im Rahmen des Verfahrens zur Erteilung der Betriebserlaubnis wird bei Fahrzeugen mit Ottomotoren durchgeführt. Dabei werden die Tankatmungsverluste und die Verdunstungsemissionen während des Heißabstellens in einer gasdichten Meßkammer ermittelt. Zwischen diesen beiden Prüfungen muß eine Prüfung der Abgasemissionen in der Fahrkurve I erfolgen. Falls erforderlich, werden zusätzlich die Verdunstungsemissionen während dieses Fahrbetriebes durch Meßfallen ermittelt.
3.3 Prüffahrzeug und Kraftstoff
3.3.1 Prüffahrzeug
3.3.1.1 Das Prüffahrzeug muß sich in einwandfreiem Betriebszustand befinden. Es muß insoweit eingefahren sein, daß weitgehend die Stabilität der Abgasemissionen gewährleistet ist. Das Fahrzeug darf aber vor der Prüfung nicht mehr als 6400 km zurückgelegt haben.
3.3.1.2 Die Auspuffanlage darf kein Leck aufweisen.
3.3.1.3 Die Dichtigkeit des Ansaugsystems kann überprüft werden, um sicherzustellen, daß der Verbrennungsvorgang nicht durch eine ungewollte Luftzufuhr geändert wird.
3.3.1.4 Die Einstellung des Motors und der Betätigungseinrichtungen des Fahrzeugs muß den Angaben des Herstellers in den Wartungsvorschriften entsprechen und mit den Einstellungen der Serienfahrzeuge übereinstimmen.
Dies gilt insbesondere auch für die Einstellung des Leerlaufs (Drehzahl und CO-Gehalt im Abgas), der Kaltstarteinrichtung und der für die Abgasreinigung maßgeblichen Systeme.
Das zu prüfende oder ein gleichwertiges Fahrzeug muß erforderlichenfalls mit einer Einrichtung zur Messung der charakteristischen Parameter versehen sein, die nach den Vorschriften der Abschnitte 3.5 und 3.9 für die Einstellung des Fahrleistungs-Prüfstandes erforderlich sind.
Der Technische Dienst kann prüfen, ob das Leistungsverhalten des Fahrzeugs den Angaben des Herstellers entspricht, ob es für normales Fahren und vor allem, ob es für Kalt- und Warmstart geeignet ist.
3.3.2 Zusätzliche Vorrichtungen am Prüffahrzeug
3.3.2.1 Bei Fahrzeugen mit Fremdzündung (Ottomotoren) ist ein Temperaturfühler zur Registrierung der Temperatur des Tankinhalts anzubringen. Der Temperaturfühler ist so anzubringen, daß bei einem Füllvolumen von 40% des Tanknennvolumens die Temperatur in der Mitte des eingefüllten Kraftstoffs gemessen wird.
3.3.2.2 Eine Einrichtung am Fahrzeugtank, die eine vollständige Entleerung des Kraftstoffs ermöglicht, ist erforderlich.
3.3.3 Kraftstoff
Als Kraftstoff ist der in Abschnitt 5 spezifizierte Prüfkraftstoff zu verwenden.
3.4 Prüfeinrichtungen
3.4.1 Fahrleistungsprüfstand
3.4.1.1 Auf dem Fahrleistungsprüfstand wird eine Straßenfahrt simuliert. Dabei werden die Fahrzeugmassen bei Beschleunigungen und Verzögerungen durch zuschaltbare Schwungscheiben an den Rollen oder durch elektrische Schwungmassensimulationen berücksichtigt.
Die während der Straßenfahrt auftretenden Leistungsverluste, bedingt durch Luft- und Rollwiderstand, werden durch einstellbare Leistungsbremsen simuliert. Der Fahrleistungsprüfstand ist in regelmäßigen Abständen (1 Monat) nach einem der in Abschnitt 3.9 genannten Verfahren zu kalibrieren.
3.4.1.2 Das Betriebsverhalten des Prüffahrzeugs darf durch den Prüfstand z.B. infolge von Schwingungen nicht beeinträchtigt werden. Das Fahrzeug muß auf dem Prüfstand eine annähernd horizontale Lage einnehmen.
3.4.1.3 Der Prüfstand muß mit einer Einrichtung ausgerüstet sein, mit der dem Fahrer die momentane Fahrgeschwindigkeit des Prüffahrzeuges relativ zu der Sollgeschwindigkeit derart angezeigt wird, daß der Fahrer die Fahrkurven I und II mit der verlangten Genauigkeit nachfahren kann.
3.4.1.4 Die Einrichtungen, mit denen die Schwungmasse und die Fahrwiderstände simuliert werden, müssen bei Prüfständen mit 2 Rollen von der vorderen Rolle angetrieben werden, sofern nicht beide Rollen gekoppelt sind.
3.4.1.5 Die Fahrzeuggeschwindigkeit muß entsprechend der Umdrehungsgeschwindigkeit der Prüfstandsrolle bestimmt werden. Sie muß bei Geschwindigkeiten über 10 km/h auf ± 1 km/h genau gemessen werden. Mit der Einrichtung zur Geschwindigkeitsmessung muß eine Einrichtung gekoppelt sein, mit der die auf dem Prüfstand zurückgelegte Fahrstrecke ermittelt wird.
3.4.1.6 Bei dem Fahrleistungsprüfstand muß die Einstellung der auf der Straße aufgenommenen Leistung bei 80, 60 und 40 km/h auf ± 5 % und bei 20 km/h auf ± 10 % genau angeglichen werden. Der Wert muß positiv sein.
3.4.1.7 Die Gesamtschwungmasse muß bekannt sein und der Schwungmassenklasse für die Prüfung auf ± 20 kg entsprechen.
3.4.1.8 Kühlgebläse
Während der Fahrprüfungen ist ein Kühlgebläse mit konstanter Drehzahl so aufzustellen, daß dem Fahrzeug bei geöffneter Motorhaube Kühlluft in geeigneter Weise zugeführt wird. Bei Fahrzeugen mit Frontmotor ist das Gebläse in einem Abstand von 300 mm mitten vordem Fahrzeug aufzustellen. Bei Fahrzeugen mit Heckmotor (oder wenn eine besondere Konstruktion die obige Anordnung unzweckmäßig macht) ist das Kühlgebläse so anzuordnen, daß es ausreichend Luft zur Aufrechterhaltung der Fahrzeugkühlung liefert. Die Gebläsekapazität soll normalerweise 2,50 m3/s nicht überschreiten. Wenn jedoch der Hersteller nachweisen kann, daß eine zusätzliche Kühlung erforderlich ist, um eine repräsentative Prüfung durchführen zu können, kann die Gebläsekapazität erhöht werden oder es können zusätzliche Gebläse verwendet werden, wenn dies zuvor vom Technischen Dienst genehmigt wurde.
3.4.2 Abgas- und Partikelentnahmeeinrichtung
3.4.2.1 Mit den in Abschnitt 3.10 beschriebenen Auffangeinrichtungen müssen die luftverunreinigenden Gase und Partikel in den Abgasen gemessen werden. Dabei wird das Entnahmesystem mit konstantem Volumen (CVS) verwendet. Dazu müssen die Abgase des Fahrzeugs kontinuierlich mit der Umgebungsluft unter kontrollierten Bedingungen verdünnt werden. Um die emittierten Mengen mit diesen CVS-Verfahren messen zu können, müssen zwei Bedingungen erfüllt sein: Das Gesamtvolumen der Mischung aus Abgasen und Verdünnungsluft muß gemessen und eine anteilige Probe dieses Volumens muß kontinuierlich für die Analyse aufgefangen werden.
Die emittierte Partikelmenge wird bestimmt, indem aus einem anteiligen Teilstrom über die gesamte Dauer des Tests die Partikel auf geeigneten Filtern abgeschieden werden und die Menge gravimetrisch bestimmt wird (siehe Abschnitt 3.4.4.2).
Die emittierten Mengen luftverunreinigender Gase werden aus den Konzentrationen in der Probe unter Berücksichtigung der Konzentration dieser Gase in der Umgebungsluft und aus der Durchflußmenge während der Prüfdauer bestimmt.
3.4.2.2 Der Durchfluß durch die Geräte muß groß genug sein, um unter allen Bedingungen eine Wasserdampfkondensation, die bei einer Prüfung auftreten könnte, entsprechend den Vorschriften in Abschnitt 3.10 zu verhindern.
3.4.2.3 Die schematische Darstellung des Entnahmesystems ist in der nachstehenden Abbildung, Fig. 4 dargestellt. In Abschnitt 3.10 werden Beispiele von CVS-Entnahmesystemen beschrieben, die die Bedingungen dieses Abschnitts erfüllen.
3.4.2.4 Die Luft/Abgas-Mischung muß in den Entnahmesonden homogen sein.
3.4.2.5 Die Sonden müssen eine repräsentative Probe verdünnter Abgase entnehmen.

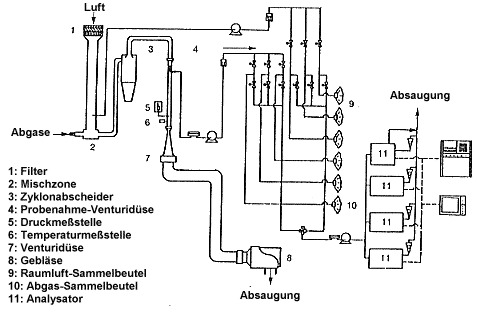

Fg. 4 Schema eines Probenahme- und Analymensystem zur Bestimmung gasförmiger Emissionen bei Pkw mit Ottomotoren
3.4.2.6 Die Entnahmeeinrichtung muß gasdicht sein. Sie muß so beschaffen sein und aus solchen Werkstoffen bestehen, daß die Konzentrationen der Abgasbestandteile in den verdünnten Abgasen nicht beeinflußt werden. Beeinflußt ein Geräteteil (Wärmetauscher, Ventilator usw.) die Konzentration eines luftverunreinigenden Gases in den verdünnten Gasen, so muß die Probe dieses Gases vor diesem Teil entnommen werden, wenn die Beeinflussung nicht ausgeschaltet werden kann.
3.4.2.7 Hat das zu prüfende Fahrzeug eine Auspuffanlage, die mehrere Endrohre aufweist, so sind diese Rohre so nahe wie möglich am Fahrzeug miteinander zu verbinden.
3.4.2.8 Bei angeschlossener Entnahmeeinrichtung dürfen die Druckschwankungen am (an den) Endrohr(en) sich um nicht mehr als ± 1,25 kPa gegenüber den Druckschwankungen ändern, die während der Fahrkurven auf dem Prüfstand gemessen wurden, wenn das (die) Auspuffendrohr(e) nicht mit der Entnahmeeinrichtung verbunden ist (sind). Eine Entnahmeeinrichtung, mit dem diese Druckunterschiede auf ± 0,25 kPa gesenkt werden können, ist dann zu verwenden, wenn der Hersteller unter Nachweis der Notwendigkeit einer solchen Verringerung dies schriftlich von der Genehmigungsbehörde verlangt. Der Gegendruck muß im Auspuffendrohr möglichst am äußeren Ende oder einem Verlängerungsrohr mit gleichem Durchmesser gemessen werden.
3.4.2.9 Die einzelnen Ventile zur Weiterleitung der Gasproben müssen Schnellschaltventue sein.
3.4.2.10 Die Gasproben sind in genügend großen Beuteln aufzufangen. Diese Beutel müssen aus Werkstoffen bestehen, die den Gehalt an luftverunreinigenden Gasen 20 Minuten nach dem Auffangen um nicht mehr als ± 2 % verändern.
3.4.3 Einrichtung zur Ermittlung der Verdunstungsemissionen
Die Einrichtung zur Ermittlung der Verdunstungsemissionen besteht aus den nachfolgend beschriebenen Komponenten.
3.4.3.1 Gasdichte Hülle
Durch eine gasdichte Hülle wird eine rechteckige Meßkammer gebildet, in welcher das zu prüfende Fahrzeug steht. Der freie Zugang zum Fahrzeug muß von allen Seiten gewährleistet sein. Im verschlossenen Zustand muß die Kammer gasdicht sein gemäß Prüfung nach Abschnitt 3.12. Die innere Oberfläche der Hülle muß für Kohlenwasserstoffe undurchlässig sein. Mindestens eine Fläche muß aus flexiblem undurchlässigem Material bestehen, um aus Temperaturschwankungen resultierende kleinere Druckschwankungen durch Volumenveränderungen ausgleichen zu können. Bei der Gestaltung der Wände ist eine gute Wärmeverteilung anzustreben. Wird die Kammer gekühlt, so darf die Temperatur der inneren Wandoberfläche 20'C an keiner Stelle unterschreiten.
3.4.3.2 Kohlenwasserstoffanalysator
Die Kohlenwasserstoffkonzentration in der Kammer wird mit Hilfe eines Flammen-lonisations-Detektors (FID) bestimmt. Der nicht verbrannte Teil des Probengasstromes muß in die Kammer zurückgeführt werden. Die Anforderungen an die Genauigkeit des Gerätes und die Kalibrierung werden in Abschnitt 3.11 beschrieben. Der FID muß mit Einrichtungen zur kontinuierlichen Aufzeichnung oder Speicherung der Meßdaten ausgerüstet sein.
3.4.3.3 Tankbeheizung, Temperaturmessung
Die Beheizung des Kraftstofftankes erfolgt durch eine in der Heizleistung verstellbare Wärmequelle. Geeignet ist beispielsweise eine Heizmatte mit einer Leistung von 2000 W. Die Einstellung der Heizleistung kann manuell oder automatisch erfolgen. Die Wärmezuführung muß gleichmäßig an die Tankwandungen unterhalb des Kraftstoffspiegels erfolgen.
Die Einrichtung zur Tankbeheizung muß die gleichmäßige Erwärmung des Kraftstoffes im Tank von 16 °C um 14 K innerhalb von 60 Minuten ermöglichen. Die Kraftstofftemperatur ist etwa in der Mitte des im Tank befindlichen Kraftstoffvolumens zu messen.
Die Raumtemperatur wird an zwei Stellen von Temperaturgebern erfaßt, die so geschaltet sein müssen, daß ein Mittelwert angezeigt wird. Die Maßstellen befinden sich etwa 10 cm entfernt von der vertikalen Mittellinie jeder Seitenwand in einer Höhe von 90 ± 10 cm.
Die Temperaturen müssen während der Verdunstungsmessungen in Abständen von je 1 Minute aufgezeichnet oder gespeichert werden. Die Meßgenauigkeit einschließlich der Aufzeichnung muß ± 1,5 K betragen. Das Aufzeichnungs- oder Speichersystem muß die Zeiten mit einer Auflösung von ± 15 s und die Temperaturen mit einer Auflösung von ± 0,4 K wiedergeben können.
3.4.3.4 Gebläse
Durch Verwendung eines Gebläses oder mehrerer Gebläse muß erreicht werden können, daß
3.4.3.5 CH-Sammelfallen
Mit den CH-Sammelfallen - soweit diese gem. Abschn. 3.6.2.2 Buchst. m) erforderlich sind - müssen die beim Betrieb nach Fahrkurve I entstehenden Verdunstungsemissionen aufgefangen werden können.
3.4.4 Analysegeräte
3.4.4.1 Allgemeine Vorschriften
den Gase und Partikel ist mit folgenden Geräten durchzuführen:
3.4.4.1.2 Meßgenauigkeit
Die Analysatoren müssen einen Meßbereich mit der erforderlichen Genauigkeit aufweisen, der für Messung der jeweiligen Gaskonzentration in den Abgasproben geeignet ist. Der Meßfehler darf nicht mehr als ± 3 % betragen, wobei der tatsächliche Wert der Kalibriergase unberücksichtigt bleibt.
Bei Konzentrationen von weniger als 100 ppm darf der Meßfehler nicht mehr als ± 3 ppm betragen. Die Analyse der Umgebungsluftprobe wird mit dem gleichen Analysator und mit dem gleichen Meßbereich wie die entsprechende Probe der verdünnten Abgase durchgeführt.
Die Wägung der abgeschiedenen Partikel muß eine Genauigkeit von 1 µg gewährleisten.
3.4.4.1.3 Gastrocknungsanlage
Vor dem Analysator darf keine Gastrocknungsanlage verwendet werden, sofern nicht nachgewiesen wird, daß sie sich nicht nachweisbar auf den Gehalt der luftverunreinigenden Gase des verdünnten Abgasstroms auswirkt.
3.4.4.2 Besondere Vorschriften für Dieselmotoren
Es ist eine beheizte Entnahmeleitung im Verdünnungstunnel für die kontinuierliche Analyse der Kohlenwasserstoffe (CH) mit einem beheizten Flammenionisations-Detektor (HFID) und Registriergerät zu verwenden. Die durchschnittliche Konzentration der gemessenen Kohlenwasserstoffe wird durch Integration bestimmt. Während der gesamten Prüfung muß die Temperatur dieser Leitung auf 190 °C eingestellt sein. Die Leitung muß mit einem beheizten Filter mit einem 99%igen Wirkungsgrad für die Teilchen > 0,3 µm versehen sein, mit dem die Partikel aus dem für die Analyse verwendeten kontinuierlichen Gasstrom herausgefiltert werden. Die Ansprechzeit des Entnahmesystems (von der Sonde bis zum Eintritt in den Analysator) muß weniger als 4 Sekunden betragen.
Der beheizte Flammenionisations-Detektor (HFID) muß mit einem System für konstanten Durchfluß versehen werden, um die Entnahme einer repräsentativen Probe zu gewährleisten, sofern nicht Durchflußschwankungen im CFV-System (Critical Flow Venturi-siehe Abschnitt 3.10) kompensiert werden.
Die Partikel-Probenahmeeinheit besteht aus Verdünnungstunnel, Probenahmesonde, Filtereinheit, Teilstrompumpe, Durchflußregelung und -meßeinrichtung. Der Partikel-Probenahmeteilstrom wird jeweils über zwei hintereinander angeordnete Filter gezogen. Nach Abschluß der Partikelentnahme ist auf eine parallel angeordnete Filtereinheit umzuschalten. Die Entnahmesonde für den PartikelProbengasstrom muß im Verdünnungskanal derart angeordnet sein, daß ein repräsentativer Probengasstrom des homogenen Luft/Abgasgemisches entnommen werden kann und daß an der Entnahmestelle die Temperatur des Luft-Abgas-Gemisches 52 °C nicht überschreitet. Die Temperatur des Probengasstromes darf über die Länge der Entnahmeleitung (Entnahmesonde-Durchflußmeßgeräte) um nicht mehr als ± 3 K, der Durchfluß um nicht mehr als ± 5 % schwanken. Die Masse der während der Testphase abgeschiedenen Partikel wird durch Differenzwägung ermittelt.
3.4.4.3 Kalibrierung
Jeder Analysator muß so oft wie nötig und auf jeden Fall im Monat vor der Prüfung und der Überprüfung der Übereinstimmung der Produktion kalibriert werden. In Abschnitt 3.11 wird das Kalibrierverfahren für die in 3.4.4.1 genannten Analysatortypen beschrieben.
3.4.5 Volumenmessung
3.4.5.1 Das Verfahren zur Messung des Gesamtvolumens der verdünnten Abgase, das beim CVS-System verwendet wird, muß eine Genauigkeit von ± 2 % aufweisen.
3.4.5.2 Kalibrierung des CVS-Systems
Das Volumenmeßgerät des CVS-Systems muß in einer Weise und in so kurzen Zeitabständen kalibriert werden, daß die erforderliche Genauigkeit gewährleistet und erhalten bleibt. Abschnitt 3.11 zeigt ein Beispiel für ein Kalibrierverfahren, mit dem die erforderliche Genauigkeit erzielt wird. Bei diesem Verfahren wird für das CVS-System ein dynamisches Durchflußmeßgerät verwendet, das für die auftretenden hohen Durchsätze geeignet ist. Die Genauigkeit des Gerätes muß bescheinigt sein und einer nationalen oder internationalen Norm entsprechen.
3.4.6 Gase
3.4.6.1 Reine Gase
Die für die Kalibrierung und für den Einsatz der Geräte verwendeten reinen Gase müssen folgende Bedingungen erfüllen:
3.4.6.2 Prüfgase
Die für die Kalibrierung verwendeten Gasgemische müssen die nachstehend genannte chemische Zusammensetzung haben:
(der NO2-Anteil im Kalibriergas darf 5 % des NO-Gehaltes nicht überschreiten).
Die tatsächliche Konzentration eines Prüfgases muß auf ± 2 % mit dem Nennwert übereinstimmen. Dies muß durch regelmäßige Vergleiche mit nationalen oder internationalen Standards sichergestellt werden.
Die in Abschnitt 3.11 vorgeschriebenen Konzentrationen der Prüfgase dürfen auch mit einem Gas-Mischdosierer durch Verdünnung mit gereinigtem Stickstoff oder mit gereinigter synthetischer Luft erzielt werden. Das Mischgerät muß so genau arbeiten, daß die Konzentration der verdünnten Prüfgase auf ± 2 % bestimmt werden kann.
3.4.7 Zusätzliche Meßgeräte
3.4.7.1 Temperatur
Die Temperaturen müssen, sofern nichts anderes bestimmt ist, auf ± 1,5 K genau gemessen werden.
3.4.7.2 Druck
Der Luftdruck muß auf ± 0,1 kPa genau gemessen werden.
3.4.7.3 Absolute Feuchte
Die absolute Feuchte muß auf ± 5 % genau bestimmt werden.
3.4.8 Abgasentnahmesystem
Das Abgasentnahmesystem muß mit der in Abschnitt 3.11.4 beschriebenen Methode geprüft werden. Die höchstzulässige Abweichung zwischen eingeführter und gemessener Gasmenge darf 5 % betragen.
3.5 Vorbereitung der Prüfungen
3.5.1 Anpassung der äquivalenten Schwungmassen an die translatorisch bewegten Massen des Fahrzeugs
Es wird eine Schwungmasse verwendet, mit der eine Gesamtträgheit der umlaufenden Massen erzielt wird, die der Bezugsmasse des Fahrzeuges gemäß den nachstehenden Werten entspricht. Wenn die zugehörige Schwungmasse am Prüfstand nicht verfügbar ist, muß die nächsthöhere Masse verwendet werden (die Differenz zur Bezugsmasse darf nicht höher als 120 kg sein).
| Bezugsmasse des Fahrzeugs Pr (kg) |
Äquivalente Schwungmasse I (kg) |
| Pr< 480 | 450 |
| 480 < Pr< 540 | 510 |
| 540 < Pr< 600 | 570 |
| 600 < Pr< 650 | 625 |
| 650 < Pr< 700 | 680 |
| 700 < Pr< 780 | 740 |
| 780 < Pr< 820 | 800 |
| 820 < Pr< 880 | 850 |
| 880 < Pr< 940 | 910 |
| 940 < Pr< 990 | 960 |
| 990 < Pr< 1050 | 1020 |
| 1050 < Pr< 1110 | 1080 |
| 1110 < Pr< 1160 | 1130 |
| 1160 < Pr< 1220 | 1190 |
| 1220 < Pr< 1280 | 1250 |
| 1280 < Pr< 1330 | 1300 |
| 1330 < Pr< 1390 | 1360 |
| 1390 < Pr< 1450 | 1420 |
| 1450 < Pr< 1500 | 1470 |
| 1500 < Pr< 1560 | 1530 |
| 1560 < Pr< 1620 | 1590 |
| 1620 < Pr< 1670 | 1 640 |
| 1670 < Pr< 1730 | 1700 |
| 1730 < Pr< 1790 | 1760 |
| 1790 < Pr< 1870 | 1810 |
| 1870 < Pr< 1980 | 1930 |
| 1980 < Pr< 2100 | 2040 |
| 2100 < Pr< 2210 | 2150 |
| 2210 < Pr< 2320 | 2270 |
| 2320 < Pr< 2440 | 2380 |
| 2440 < Pr< 2610 | 2490 |
| 2610 < Pr< 2830 | 2720 |
| 2830 < Pr< | 2940 |
3.5.2 Einstellung der Bremse auf dem Prüfstand
Die Bremsleistung ist nach dem in Abschnitt 3.9 beschriebenen Verfahren einzustellen. Das angewendete Verfahren und die ermittelten Werte (äquivalente Schwungmasse, Einstellkennwert) sind im Prüfbericht anzugeben.
3.5.3 Vorbereitung der Meßeinrichtungen
Die verwendeten Analysatoren sind entsprechend den in Abschnitt 3.11 erläuterten Vorschriften zu kalibrieren.
3.5.4 Vorbereitung des Fahrzeuges
3.5.4.1 Nach Ankunft des Fahrzeuges im Prüffeld werden die folgenden Testvorbereitungen durchgeführt. Die Umgebungstemperatur des Fahrzeuges muß zwischen 20 und 30 °C liegen.
3.5.4.2 Zur Schonung der Reifen während der Fahrprüfungen kann der Reifendruck in den Antriebsrädern auf bis zu 310 kPa erhöht werden. Der Reifendruck ist im Prüfprotokoll zu vermerken.
| |
