Prüfplakette für die Durchführung von Abgassonderuntersuchung

Die Plakette kann auch auf einem runden weißen (RAL 9001) Plakettenträger fest angebracht sein.

Ergänzungsbestimmungen

1. Die Plakette muß so beschaffen sein, daß sie für die Dauer ihrer Gültigkeit den Beanspruchungen beim Betrieb des Fahrzeugs standhält. Die Beschriftung der Plakette - ausgenommen die Umrandung sowie die schwarzen Felder des Abschnitts zwischen den Zahlen 11 bis 1 - muß nach ihrer Anbringung mindestens 0,10 mm erhaben sein; sie ist nach dem Schriftmuster der Normschrift DIN 1451 in Schwarz auf farbigem Grund auszuführen. Die Farbe des Untergrundes ist nach dem Kalenderjahr zu bestimmen, in dem die nächste Abgasuntersuchung durchgeführt werden muß (Durchführungsjahr). Sie ist für das Durchführungsjahr

Die Farben wiederholen sich für die folgenden Durchführungsjahre jeweils in dieser Reihenfolge. Die Farbtöne der Beschriftung und des Untergrunds sind dem Farbtonregister RAL 840 HR, Ausgabe 1966, des RAL Deutsches Institut für Gütesicherung und Kennzeichnung e.V., Siegburger Straße 39, 53757 St. Augustin, zu entnehmen, und zwar ist als Farbton zu wählen für

2. Die Jahreszahl im inneren Sechseck ist in Engschrift auszuführen.

3. Die einstelligen Monatszahlen am Rand der Plakette sind in Mittelschrift, die zweistelligen in Engschrift auszuführen.

4. Das Plakettenfeld muß in 12 gleiche Teile (Zahlen 1 bis 12 entgegen dem Uhrzeigersinn dargestellt) geteilt sein. Der Abschnitt (60°) ist durch die Zahlen 11, 12 und 1 unterbrochen. Die oberste Zahl bezeichnet den Durchführungsmonat des Jahres, dessen letzte beiden Ziffern sich im inneren Sechseck befinden.

5. (weggefallen)

6. Die Plaketten sind von der Zulassungsbehörde zu beziehen; die oberste Landesbehörde oder die nach Landesrecht zuständige Stelle kann Abweichendes genehmigen. Die zur Durchführung von Abgasuntersuchungen anerkannten Werkstätten beziehen die Plaketten von den örtlich zuständigen Handwerkskammern oder von der örtlich und fachlich zuständigen Kraftfahrzeuginnung, wenn diese die Anerkennung ausgesprochen hat. Über die Verwendung der Plaketten ist von dem Verantwortlichen für die Abgasuntersuchungen fortlaufend ein Nachweis nach einem vom Bundesministerium für Verkehr, Bau- und Stadtentwicklung mit Zustimmung der zuständigen obersten Landesbehörden im Verkehrsblatt bekanntgemachten Muster zu führen. Der Nachweis ist drei Jahre lang aufzubewahren.

.

1. Vorgeschriebene Beschaffenheit

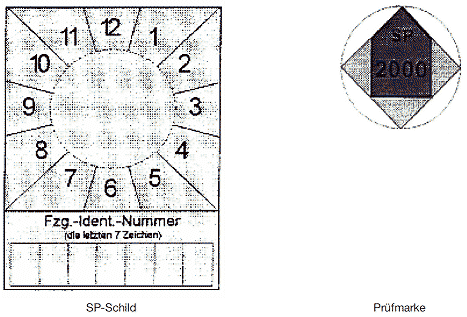

1.1 Muster

1.2.4 Dauerbeanspruchung

Prüfmarke und SP-Schild müssen so beschaffen sein, daß sie für die Dauer ihrer Gültigkeit den Beanspruchungen beim Betrieb des Fahrzeugs standhalten.

2. Ergänzungsbestimmungen

2.1 Fälschungssicherheit

Damit Fälschungen erschwert und nachweisbar werden, sind durch den Hersteller bestimmte Merkmale und zusätzlich eine Herstellerkennzeichnung einzubringen, die über die gesamte Lebensdauer der Prüfmarke wirksam und erkennbar bleiben.

2.1.1 Prüfmarken in Folienausführung

Es sind unsichtbare Schriftmerkmale und zusätzlich eine Herstellerkennzeichnung, die ohne Hilfsmittel nicht erkennbar sind, einzuarbeiten. Die Erkennbarkeit muß durch die Verwendung von mit Black-light-Röhren (300 - 400 nm) ausgerüsteten Prüflampen gegeben sein. Die verwendeten Schriften der Kennzeichnung müssen in nicht fälschbarer Microschrift ausgeführt sein. In die Kennzeichnung ist der Hersteller und das Produktjahr in Form einer Zahlenkombination einzubringen. Die Zeichen haben eine maximale Höhe von 2 mm und eine maximale Strichstärke von 0,75 mm. Es sind Flächensymbole einzuarbeiten.

2.1.2 Prüfmarken in Festkörperausführung

Die Umrandung des Pfeiles, der Text "SP" und die Jahreszahl müssen mindestens 0,3 mm positiv erhaben sein. Auf der Rückseite der Prüfmarke muß eine zusätzliche Kennzeichnung aufgebracht werden. In die Kennzeichnung ist der Hersteller und das Produktjahr in Form einer Zahlenkombination einzubringen.

Dies gilt nicht, wenn die Prüfmarken die Anforderungen nach 2.1.1 erfüllen.

2.2 Übertragungssicherheit

2.2.1 Allgemeines

Bei Prüfmarken oder SP-Schildern aus Folie muß zur Gewährleistung der Übertragungssicherheit der Untergrund vor dem Aufbringen frei von Staub, Fett, Klebern, Folien oder sonstigen Rückständen sein.

2.2.2 Entfernung von Prüfmarken

Es muß gewährleistet sein, daß sich Prüfmarken bei ordnungsgemäßer Anbringung nicht unzerstört entfernen lassen. Der Zerstörungsgrad der Prüfmarken muß so groß sein, daß eine Wiederverwendung auch unter Korrekturen nicht möglich ist. Es darf nicht möglich sein, aus zwei abgelösten (entfernten) Prüfmarken eine Ähnlichkeitsfälschung herzustellen.

2.3 Echtheitserkennbarkeit im Anlieferungszustand

Die Verarbeiter von Prüfmarken (Zulassungsbehörden, Technische Prüfstellen, Überwachungsorganisationen, anerkannte Kfz-Werkstätten) müssen im Anlieferungszustand die systembedingte Echtheit erkennen können. Dies wird durch ein genau definiertes und gekennzeichnetes Schutzpapier auf der Rückseite der Prüfmarken oder durch die auf der Rückseite der Festkörper aufgebrachten fälschungserschwerenden Schriftmerkmale nach Nummer 2.1.2 Abs. 1 sichergestellt.

In der Sichtfläche der Prüfmarke ist eine nicht aufdringliche und das Gesamtbild nicht störende fälschungserschwerende Produktkennzeichnung eingebracht.

Die Prüfmarken sind in übersichtlich zählbaren Behältnissen verpackt.

2.4 Anbringung der Prüfmarken und SP-Schilder

Die individuelle Beschriftung des SP-Schildes mit der Fahrzeug-Identifizierungsnummer erfolgt mit einem dokumentenechten Permanentschreiber. Diese Beschriftung ist durch eine Schutzfolie zu sichern. Beim Ablösen der Schutzfolie muß sich das Feld "Fzg.-Ident.-Nummer" so zerstören, daß eine Wiederverwendung auch unter Korrekturen nicht möglich ist. Bei Ausführung des SP-Schildes als Festkörper aus Kunststoff oder Metall können die Zeichen auch positiv oder negativ erhaben aufgebracht werden; eine zusätzliche Schutzfolie ist dann entbehrlich.

Das SP-Schild ist gut sichtbar am Fahrzeugheck in Fahrtrichtung hinten links anzubringen. Die Anbringungshöhe ist so zu wählen, daß sich die Oberkante des SP-Schildes mindestens 300 mm und maximal 1.800 mm über der Fahrbahn befindet. Die rechte Kante des SP-Schildes darf nicht mehr als 800 mm vom äußersten Punkt des hinteren Fahrzeugumrisses entfernt sein. Davon kann nur abgewichen werden, wenn die Bauart des Fahrzeugs diese Anbringung nicht zuläßt.

Die Prüfmarke ist auf der Kreisfläche oder in dem Haltering des SP-Schildes so anzubringen, daß die Pfeilspitze auf den Monat zeigt, in dem das Fahrzeug zur nächsten Sicherheitsprüfung nach den Vorschriften der Anlage VIII vorzuführen ist.

2.5 Bezug von Prüfmarken

Die Hersteller von Prüfmarken beliefern ausschließlich die Zulassungsbehörden, die Technischen Prüfstellen, die Überwachungsorganisationen und die für die Anerkennung von Werkstätten zur Durchführung von Sicherheitsprüfungen zuständigen Stellen. Die Anerkennungsstellen nach Nummer 1.1 Anlage VIIIc beliefern die zur Durchführung von Sicherheitsprüfungen anerkannten Werkstätten. Die zuständige oberste Landesbehörde oder die von ihr bestimmten oder nach Landesrecht zuständigen Stellen können Abweichendes bestimmen.

.

1 Einteilung der Kraftomnibusse

Es werden unterschieden

1.1 Kraftomnibusse mit Stehplätzen

1.1.1 mit mehr als 16 Fahrgastplätzen

1.1.2 mit bis zu 16 Fahrgastplätzen

1.2 Kraftomnibusse ohne Stehplätze

1.2.1 mit mehr als 16 Fahrgastplätzen

1.2.2 mit bis zu 16 Fahrgastplätzen

2 Gänge und Innenraumhöhe über Plattformen

Gang ist der Bereich im Innenraum von Kraftomnibussen, der mehr als 400 mm von den Fahrgasttüren entfernt ist. Er muß den Fahrgästen den Zugang zu jedem Sitz/jeder Sitzreihe ermöglichen.

Der Gang umfaßt nicht den bis zu 300 mm tiefen Raum vor einem Sitz/einer Sitzreihe, der für die Füße der sitzenden Fahrgäste bestimmt ist, sowie den Raum vor der letzten Sitzreihe oder Sitzbank, der nur von denjenigen Fahrgästen benutzt wird, die diese Sitze einnehmen.

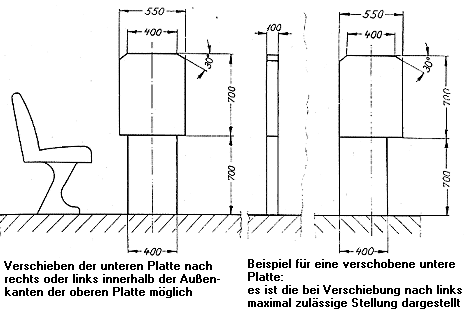

Der Gang muß so ausgelegt sein, daß der freie Durchlaß der nebenstehend abgebildeten Meßvorrichtung möglich ist. Sitze im Bereich der vorderen Fahrgasttüren ( § 35b Abs. 2) dürfen zur Prüfung weggeklappt werden, soweit dies einfach und ohne großen Kraftaufwand möglich und die Betätigungsart klar ersichtlich ist.
Die Meßvorrichtung muß bei der Prüfung senkrecht geführt werden.
Die Abmessungen der Meßvorrichtung sind der Tabelle zu entnehmen.
Die Innenraumhöhe über Plattformen muß der für den Gang geforderten Mindesthöhe (Gesamthöhe der Meßvorrichtung) entsprechen.

Bei Gelenk-Kraftomnibussen muß die Meßvorrichtung auch den Gelenkabschnitt in allen möglichen Betriebsstellungen der Fahrzeuge unbehindert passieren können.

3 Fahrgastsitze

3.1 Sitzmaße

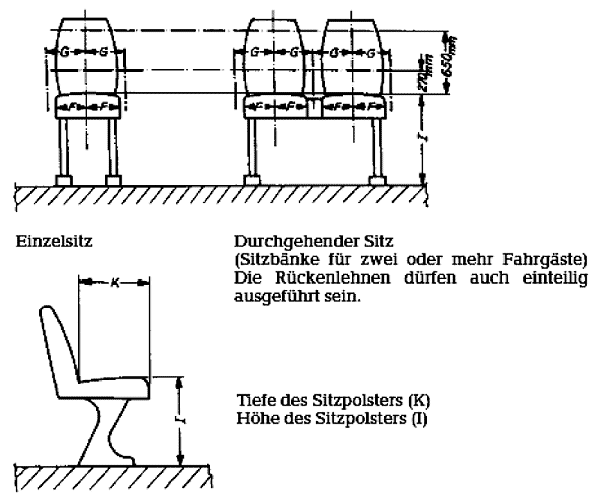

Die Abmessungen für jeden Sitzplatz müssen den in der nachfolgenden Aufstellung und in der Skizze zusammengefaßten Abmessungen entsprechen.

Alle Maße beziehen sich auf unbelastete Sitz- und Lehnenpolster.

Einzelsitz - Durchgehender Sitz (Sitzbänke für zwei oder mehr Fahrgäste)
Die Rückenlehnen dürfen auch einteilig ausgeführt sein.	Tiefe des Sitzpolsters (K) Höhe des Sitzpolsters (I)

3.2 Freiraum

Um dem Fahrgast die nötige Bewegungsfreiheit zu gewährleisten, muß der Bereich über dem unbelasteten Sitzpolster eine freie Höhe von 900 mm aufweisen. Außerdem muß der Abstand gemessen vom Boden

• im Bereich oberhalb der Sitzfläche,
• im Bereich oberhalb der Rückenlehne und
• im Bereich oberhalb des Fußraums des sitzenden Fahrgastes (bis 300 mm vor der Vorderkante des Sitzes)

mindestens 1.350 mm betragen.

In den Bereich oberhalb des Fußraums darf die Rückenlehne eines Sitzes hineinragen.
Geringfügige Einschränkungen des Freiraums (z.B. für Leitungskanäle) sind zulässig.

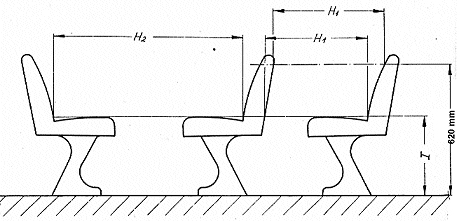

3.3 Zwischenabstand der Sitze

Unbelastete Sitz- und Lehnenpolster müssen den nachfolgend angegebenen Maßen entsprechen; dabei muß in einer durch die Mitte des einzelnen Sitzplatzes verlaufenden Vertikalebene gemessen werden

Bei Sitzen hinter einer festen Trennwand muß zwischen dieser und der Vorderseite der Rückenlehne - gemessen in einer horizontalen Ebene, die die Oberfläche des nächsten Punktes des Sitzpolsters berührt - ein freier Abstand von mindestens 630 mm vorhanden sein. Im Bereich vom Boden bis zu einer Ebene, die 150 mm höher ist, muß der Abstand zwischen der Trennwand und dem Sitz mindestens 350 mm betragen (siehe Abbildung). Dieser Freiraum kann durch Einrichtung einer Nische in der Trennwand oder durch Rückwärtsverlagerung des Unterteil des Sitzes oder durch eine Kombination dieser beiden Möglichkeiten geschaffen werden. Wird ein Freiraum unter dem Sitz vorgesehen, so soll dieser aufwärts über die 150-mm-Ebene hinaus entlang der den vorderen Rand des Sitzaufbaus berührenden und unmittelbar unterhalb der Vorderkante des Sitzpolsters verlaufenden geneigten Ebene weitergeführt werden.

3.4 Sitze hinter Trennwänden

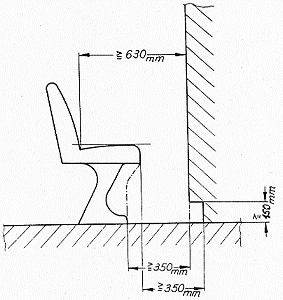

Bei Sitzen hinter einer festen Trennwand muß zwischen dieser und der Vorderseite der Rückenlehne - gemessen in einer horizontalen Ebene, die die Oberfläche des nächsten Punktes des Sitzpolsters berührt - ein freier Abstand von mindestens 630 mm vorhanden sein.

Im Bereich vom Boden bis zu einer Ebene, die 150 mm höher ist, muß der Abstand zwischen der Trennwand und dem Sitz mindestens 350 mm betragen (siehe Abbildung). Dieser Freiraum kann durch Einrichtung Nische in der Trennwand oder durch Rückwärtsverlagerung des Unterteils des Sitzes oder durch Kombination dieser beiden Möglichkeiten geschaffen werden. Wird ein Freiraum unter dem Sitz so soll dieser aufwärts über die 150-mm-Ebene hinaus entlang der den vorderen Rand des Sitzaufbaus berührenden und unmittelbar unterhalb der Vorderkante des Sitzpolsters verlaufenden geeigneten Ebene weitergeführt werden.

3.5 Sitze in Längsrichtung

Sitze in Längsrichtung sind zulässig, wie Sitz- und Lehnenpolster, sind dieselben Mindestabmessungen, wie in 3.1 angegeben und dargestellt anzuwenden. Der Freiraum über den Sitzen ist gemäß 3.2 einzuhalten.

Am Beginn und Ende von Sitzbänken sowie nach jeweils 2 Sitzen müssen Armlehnen oder sonstige Halteeinrichtungen angebracht werden, die keine scharfen Kanten aufweisen und abgepolstert sind.

4 Abmessungen der Fahrgasttüren und des Bereichs bis zum Beginn des Gangs

4.1 Die Fahrgasttüren müssen die nachfolgend angegebenen Mindestabmessungen haben.

Geringfügige Abrundungen oder Einschränkungen an den oberen Ecken sind zulässig.

4.1.1 Lichte Weite

• 650 mm bei Einzeltüren,
• 1.200 mm bei Doppeltüren.

Diese Abmessungen dürfen um bis zu 100 mm in Höhe von Handgriffen oder Handläufen unterschritten werden. Bei Kraftomnibussen mit bis zu 16 Fahrgastplätzen ist eine Verminderung um bis zu 250 mm zulässig an Stellen, bei denen Radkästen in den Freiraum eindringen oder der Türantrieb angeordnet ist.

4.1.2 Lichte Höhe

• 1.800 mm bei Kraftomnibussen mit Stehplätzen,
• 1.650 mm bei Kraftomnibussen ohne Stehplätze mit mehr als 16 Fahrgastplätzen,
• 1.500 mm bei Kraftomnibussen ohne Stehplätze mit bis zu 16 Fahrgastplätzen.

4.2 Der Bereich ab der Seitenwand, in die die Fahrgasttüren eingebaut sind, ist bis zu 400 mm nach innen (Beginn des Gangs) so zu gestalten, daß der freie Durchlaß der nachfolgend dargestellten Meßvorrichtungen möglich ist.

4.2.1 Meßvorrichtung für Kraftomnibusse mit Stehplätzen und für Kraftomnibusse ohne Stehplätze mit mehr als 16 Fahrgastplätzen (Maße in mm)

Im Falle der Benutzung der Meßvorrichtung mit a = 1.100 mm und A₁ = 1.200 mm bei Kraftomnibussen nach 1.1 und 1.2.1 kann alternativ ein konischer Übergang mit 500 mm Höhe und der Breite 400 mm auf 550 mm gewählt werden.

4.2.2 Meßvorrichtung für Kraftomnibusse ohne Stehplätze bis zu 16 Fahrgastplätzen (Maße in mm)

4.3 Die jeweilige Meßvorrichtung muß aufrecht stehend von der Ausgangsposition aus parallel zur Türöffnung geführt werden, bis die erste Stufe erreicht ist. Die Ausgangsposition ist die Stelle, wo die dem Fahrzeuginneren zugewandte Seite der Meßvorrichtung die äußere Kante der Tür berührt. Danach ist sie rechtwinklig zur wahrscheinlichen Bewegungsrichtung einer den Einstieg benutzenden Person zu bewegen. Wenn die Mittellinie der Meßvorrichtung 400 mm von der Ausgangsposition zurückgelegt hat, ist bei Kraftomnibussen mit Stehplätzen und bei Kraftomnibussen ohne Stehplätze mit mehr als 16 Fahrgastplätzen die Höhe der oberen Platte vom Maß a auf das Maß A₁ zu vergrößern. Bei Kraftomnibussen ohne Stehplätze mit bis zu 16 Fahrgastplätzen ist A₁ = a (= 700 mm). Wenn die Meßvorrichtung mehr als 400 mm zurücklegen muß, um den Fußboden (Gang) zu erreichen, ist sie so lange weiter vertikal und rechtwinklig zur wahrscheinlichen Bewegungsrichtung einer den Einstieg benutzenden Person fortzubewegen, bis die Meßvorrichtung den Fußboden (Gang) berührt.

Ob die Bedingungen des Zugangs von der senkrechten Ebene der Meßvorrichtung zum Gang hin eingehalten werden, ist mit Hilfe der für den Gang maßgebenden zylindrischen Meßvorrichtung (siehe 2) zu prüfen. Dabei ist die Ausgangsposition für die zylindrische Meßvorrichtung die Stelle, wo sie die Meßvorrichtung nach 4 berührt. Der freie Durchgangsspielraum für die Meßvorrichtung darf den Bereich bis 300 mm vor einem Sitz und bis zur Höhe des höchstens Punktes des Sitzpolsters nicht beanspruchen.

Sitze im Bereich der vorderen Fahrgasttüren ( § 35b Abs. 2) dürfen zur Prüfung weggeklappt werden, soweit dies einfach und ohne großen Kraftaufwand möglich und die Betätigungsart klar ersichtlich ist.

5 Notausstiege

5.1 Notausstiege können sein:

5.1.1 Notfenster,
ein von den Fahrgästen nur im Notfall als Ausstieg zu benutzendes Fenster, das nicht unbedingt verglast sein muß;

5.1.2 Notluke,
eine Dachöffnung, die nur im Notfall dazu bestimmt ist, von den Fahrgästen als Ausstieg benutzt zu werden;

5.1.3 Nottür,
eine Tür, die zusätzlich zu den Fahrgasttüren und einer Fahrzeugführertür vorhanden ist, von den Fahrgästen aber nur ausnahmsweise und insbesondere im Notfall als Ausstieg benutzt werden soll.

5.2 Mindestanzahl der Notausstiege

5.2.1 In Kraftomnibussen müssen Notausstiege vorhanden sein, deren Mindestanzahl nachstehender Tabelle zu entnehmen ist

Alle weiteren Fenster und Türen (ausgenommen die Fahrgast- und Fahrzeugführertüren), die die Voraussetzungen für Notausstiege erfüllen, gelten ebenfalls als Notausstiege und sind gemäß § 35f Abs. 2 deutlich zu kennzeichnen.

5.2.2 Sonderbestimmungen

5.2.2.1 Bei Kraftomnibussen, die als Gelenkfahrzeug gebaut sind, ist jedes starre Teil des Fahrzeugs im Hinblick auf die Mindestzahl der vorzusehenden Notausstiege als ein Einzelfahrzeug anzusehen; dabei ist die Anzahl der Fahrgastplätze vor und hinter dem Gelenk zugrunde zu legen.

Für die Mindestanzahl der Notfenster und der Nottüren in der Fahrzeugvorder- oder -rückseite ist die Gesamtzahl der Fahrgastplätze des Kraftomnibusses maßgebend.

5.2.2.2 Bei Kraftomnibussen, die als sogenannte Eineinhalbdeck-Kraftomnibusse oder Doppeldeck-Kraftomnibusse gebaut sind (Beförderung der Fahrgäste auf zwei Ebenen), ist jedes Fahrzeugdeck im Hinblick auf die Mindestzahl der vorzusehenden Notausstiege als ein Einzelfahrzeug anzusehen; dabei ist die Anzahl der Fahrgastplätze je Fahrzeugdeck zugrunde zu legen.

Für die Mindestanzahl der Notluken im Fahrzeugdach ist die Gesamtzahl der Fahrgastplätze des Kraftomnibusses maßgebend.

5.2.2.3 Können bei Kraftomnibussen nach 5.2.2.2 Notfenster oder Nottüren an der Fahrzeugvorder- oder -rückseite des Unterdecks aus konstruktiven Gründen nicht angebracht werden, sind für die Fahrgäste im Unterdeck ersatzweise andere Fluchtmöglichkeiten für den Notfall vorzusehen (z.B. Luken im Zwischendeck, ausreichend bemessene Zugänge vom Unterdeck zum Oberdeck).

5.3 Mindestabmessungen der Notausstiege

5.3.1 Die verschiedenen Arten der Notausstiege müssen folgende Mindestabmessungen haben:

5.3.2 Notfenster mit einer Fläche von 0,8 qm, in die ein Rechteck von 0,5 m Höhe und 1,4 m Breite hineinpaßt, gelten im Sinne von 5.2.1 als zwei Notausstiege.

5.4 Anordnung und Zugänglichkeit der Notausstiege

5.4.1 Notfenster und Notluken sind in Längsrichtung der Kraftomnibusse gleichmäßig zu verteilen; ihre Anordnung ist auf die Lage der Fahrgastplätze abzustimmen.

5.4.2 Notfenster, Notluken und Nottüren müssen gut zugänglich sein. Der direkte Raum vor ihnen darf nur so weit eingeschränkt sein, daß für erwachsene Fahrgäste der ungehinderte Zugang zu den Notausstiegen gewährleistet ist.

5.5 Bauliche Anforderungen an Notausstiege

5.5.1 Notfenster

5.5.1.1 Notfenster müssen sich leicht und schnell öffnen, zerstören oder entfernen lassen.

5.5.1.2 Bei Notfenstern, die durch Zerschlagen der Scheiben (auch Doppelscheiben) geöffnet werden, müssen die Scheiben aus Einscheiben-Sicherheitsglas (vorgespanntes Glas) hergestellt sein. Für jedes dieser Notfenster muß eine Einschlagvorrichtung (z.B. Nothammer) vorhanden sein.

5.5.1.3 Notfenster mit Scharnieren oder mit Auswerfeinrichtung müssen sich nach außen öffnen lassen.

5.5.2 Notluken

5.5.2.1 Notluken müssen sich von innen und von außen leicht und schnell öffnen oder entfernen lassen.

5.5.2.2 Notluken aus Einscheiben-Sicherheitsglas (vorgespanntes Glas) sind zulässig; in diesem Fall muß für jede der Notluken innen im Fahrzeug eine Einschlagvorrichtung (z.B. Nothammer) vorhanden sein.

5.5.3 Nottüren

5.5.3.1 Nottüren dürfen weder als fremdkraftbetätigte Türen noch als Schiebetüren ausgeführt sein.

5.5.3.2 Die Nottüren müssen sich nach außen öffnen lassen und so beschaffen sein, daß selbst bei Verformung des Fahrzeugaufbaus durch einen Aufprall - ausgenommen einen Aufprall auf die Nottüren - nur eine geringe Gefahr des Verklemmens besteht.

5.5.3.3 Die Nottüren müssen sich von innen und von außen leicht öffnen lassen.

5.5.3.4 Dem Fahrzeugführer muß sinnfällig angezeigt werden, wenn Nottüren, die außerhalb seines direkten Einflußbereichs und Sichtfeldes liegen, geöffnet oder nicht vollständig geschlossen sind.

5.5.4 Eine Verriegelung der Notfenster, Notluken und Nottüren (z.B. für das Parken) ist zulässig; es muß dann jedoch sichergestellt sein, daß sie stets von innen durch den normalen Öffnungsmechanismus zu öffnen sind.

.
