Signale Anlage 116

1. Not- und Dringlichkeitssignale

1.1. Allgemeines

1.1.1 Ungeachtet der Bestimmungen in Nummer 1.2 und 1.3 darf der Pilot eines Luftfahrzeugs in einer Notlage jedes verfügbare Mittel benutzen, um sich bemerkbar zu machen, seinen Standort bekanntzugeben und Hilfe herbeizurufen.

1.1.2 Die Telekommunikationsverfahren für die Übermittlung von Not- und Dringlichkeitssignalen müssen Abschnitt 14 entsprechen.

1.2. Notsignale

1.2.1 Die folgenden, entweder zusammen oder einzeln gegebenen Signale bedeuten, dass schwere und unmittelbare Gefahr droht und dass sofortige Hilfe angefordert wird:

  1. Ein durch Tastfunk oder auf andere Art gegebenes Signal, das aus der Gruppe SOS (... - - -... des Morsealphabets) besteht;
  2. ein durch Sprechfunk gegebenes Signal, das aus dem gesprochenen Wort "MAYDAY" besteht;
  3. eine über Datenverbindung übermittelte Notmeldung, mit der die Absicht des Wortes MAYDAY übermittelt wird;
  4. einzeln und in kurzen Zeitabständen abgefeuerte rotleuchtende Raketen oder Leuchtkugeln;
  5. ein Leuchtfallschirm mit rotem Licht;
  6. Einstellung des Transponders auf Modus a Code 7700.

1.3. Dringlichkeitssignale

1.3.1 Die folgenden, entweder gemeinsam oder einzeln gegebenen Signale bedeuten, dass ein Luftfahrzeug sich in einer schwierigen Lage befindet, die es zur Landung zwingt, jedoch keine sofortige Hilfeleistung erfordert:

  1. Wiederholtes Ein- und Ausschalten der Landescheinwerfer oder
  2. wiederholtes Ein- und Ausschalten der Positionslichter derart, dass sie nicht mit Positionslichtern, die als Blinklichter eingerichtet sind, verwechselt werden können.

1.3.2 Die folgenden, entweder gemeinsam oder einzeln gegebenen Signale bedeuten, dass ein Luftfahrzeug eine sehr dringende Meldung über die Sicherheit eines Wasserfahrzeugs, eines Luftfahrzeugs, eines anderen Fahrzeugs oder über Personen an Bord oder in Sicht abzugeben hat:

  1. Ein durch Tastfunk oder auf andere Art gegebenes Signal, das aus der Gruppe XXX (...... des
    Morsealphabets) besteht;
  2. ein durch Sprechfunk gegebenes Signal, das aus dem gesprochenen Wort "PANPAN" besteht;
  3. eine über Datenverbindung übermittelte Dringlichkeitsmeldung, mit der die Absicht des Wortes PANPAN übermittelt wird.

2. Signale zur Warnung unbefugter Luftfahrzeuge, die in einem Flugbeschränkungsgebiet, einem Luftsperrgebiet oder einem Gefahrengebiet fliegen oder im Begriff sind, in eines dieser Gebiete einzufliegen

2.1.Werden Signale bei Tag und bei Nacht verwendet, um unbefugte Luftfahrzeuge zu warnen, die in einem Flugbeschränkungsgebiet, einem Luftsperrgebiet oder einem Gefahrengebiet fliegen oder im Begriff sind, in eines dieser Gebiete einzufliegen, zeigt eine Folge von Leuchtgeschossen, die in Abständen von zehn Sekunden vom Boden abgefeuert werden und von denen sich jedes in rote und grüne Lichter oder Sterne zerlegt, an, dass das Luftfahrzeug in einem Flugbeschränkungsgebiet, einem Luftsperrgebiet oder einem Gefahrengebiet fliegt oder im Begriff ist, in eines dieser Gebiete einzufliegen, und die notwendigen Abhilfemaßnahmen zu treffen hat.

3. Signale für den Flugplatzverkehr

3.1. Licht- und Feuerwerkssignale

3.1.1. Anweisungen

Tabelle AP-1-1

Lichtsignal Von der Flugplatzkontrolle an:
Luftfahrzeuge im Flug Luftfahrzeuge am Boden
Gerichtet an die betreffenden

Luftfahrzeuge

(siehe Abbildung A1-1)

Grünes Dauersignal Landung freigegeben Start freigegeben
Rotes Dauersignal Anderes Luftfahrzeug hat Vorflug, Platzrunde fortsetzen Halt
Grünes Blinksignal Zwecks Landung zurückkehren * Rollerlaubnis erteilt
Rotes Blinksignal Nicht landen, Flugplatz unbenutzbar Benutzte Landefläche freimachen
Weißes Blinksignal Auf diesem Flugplatz landen und zum Vorfeld rollen * Zum Ausgangspunkt auf dem Flugplatz zurückkehren
Rote Feuerwerkskörper Ungeachtet aller früheren Anweisungen und Freigaben zur Zeit nicht landen.
*) Lande- und Rollfreigaben werden zum gegebenen Zeitpunkt erteilt.

Abbildung A1-1

3.1.2. Bestätigung durch das Luftfahrzeug

  1. Während des Flugs:
    1. zwischen Sonnenaufgang und Sonnenuntergang:
      • durch wechselweise Betätigung der Querruder, es sei denn, das Luftfahrzeug befindet sich im Quer- oder Endanflug zur Landung;
    2. zwischen Sonnenuntergang und Sonnenaufgang:
      • durch zweimaliges Ein- und Ausschalten der Landescheinwerfer oder, falls keine Landescheinwerfer vorhanden sind, der Positionslichter.
  2. Am Boden:
    1. zwischen Sonnenaufgang und Sonnenuntergang:
      • durch Bewegen der Querruder oder Seitenruder;
    2. zwischen Sonnenuntergang und Sonnenaufgang:
      • durch zweimaliges Ein- und Ausschalten der Landescheinwerfer oder, falls keine Landescheinwerfer vorhanden sind, der Positionslichter.

3.2. Bodensignale

3.2.1. Landeverbot

3.2.1.1 Ein in der Signalfläche ausgelegtes waagerechtes quadratisches rotes Feld mit zwei gelben Diagonalstreifen (Abbildung A1-2) zeigt an, dass ein Landeverbot für längere Zeit gilt.

Abbildung A1-2

3.2.2. Besondere Vorsicht beim Landeanflug und bei der Landung

3.2.2.1 Ein in der Signalfläche ausgelegtes waagerechtes quadratisches rotes Feld mit einem gelben Diagonalstreifen (Abbildung A1-3) zeigt an, dass wegen des schlechten Zustandes des Rollfeldes oder aus anderen Gründen besondere Vorsicht beim Landeanflug und bei der Landung geboten ist.

Abbildung A1-3

3.2.3. Benutzung der Start- und Landebahnen und der Rollbahnen

3.2.3.1 Eine in der Signalfläche ausgelegte waagerechte weiße Fläche in Form einer Hantel (Abbildung A1-4) zeigt an, dass zum Starten, Landen und Rollen nur Start- und Landebahnen und Rollbahnen benutzt werden dürfen.

Abbildung A1-4

3.2.3.2 Eine in der Signalfläche ausgelegte waagerechte weiße Fläche in Form einer Hantel wie in Nummer 3.2.3.1 mit je einem schwarzen Streifen in den kreisförmigen Flächenteilen, wobei die Streifen im rechten Winkel zur Längsachse der Fläche liegen (Abbildung A1-5) , zeigt an, dass zum Starten und Landen nur die Start- und Landebahnen benutzt werden dürfen, Rollbewegungen jedoch nicht auf Start- und Landebahnen oder Rollbahnen beschränkt sind.

Abbildung A1-5

3.2.4. Geschlossene Start- und Landebahnen oder Rollbahnen

3.2.4.1 Auf Start- und Landebahnen und Rollbahnen oder Teilen davon kennzeichnen horizontale Kreuze in einer kontrastierenden Farbe, weiß auf Start- und Landebahnen und gelb auf Rollbahnen, (Abbildung A1-6) einen Bereich, der für Luftfahrzeugbewegungen ungeeignet ist.

Abbildung A1-6

3.2.5. Richtungen für Start und Landung

3.2.5.1 Ein waagerechtes weißes oder orangefarbenes "T" (Lande-T) (Abbildung A1-7) zeigt die Richtung für Start und Landung an, die parallel zum Längsbalken des Lande-T in Richtung auf den Querbalken durchzuführen sind. Bei Nacht ist das Lande-T entweder zu beleuchten oder durch weiße Lichter darzustellen.

Abbildung A1-7

3.2.5.2 Eine zweistellige Zahl (Abbildung A1-8) auf einer Tafel, die am Kontrollturm oder in dessen Nähe senkrecht angebracht ist, gibt für Luftfahrzeuge auf dem Rollfeld die Startrichtung, gerundet auf die nächstliegenden zehn Grad der mißweisenden Kompassrose an.

Abbildung A1-8

3.2.6. Richtungsänderung nach rechts nach dem Start und vor der Landung

3.2.6.1 Ein in der Signalfläche oder am Ende der Start- und Landebahn oder des Schutzstreifens waagerecht ausgelegter und nach rechts abgewinkelter Pfeil in auffallender Farbe (Abbildung A1-9) zeigt an, dass Richtungsänderungen nach dem Start und vor der Landung nach rechts vorzunehmen sind.

Abbildung A1-9

3.2.7. Flugverkehrsdienst-Meldestelle

3.2.7.1 Der senkrecht angebrachte Buchstabe C in schwarzer Farbe auf gelbem Hintergrund (Abbildung A1-10) zeigt den Standort der Flugverkehrs-Meldestelle an.

Abbildung A1-10

3.2.8. Segelflugbetrieb

3.2.8.1 Ein in der Signalfläche waagerecht ausgelegtes weißes Doppelkreuz (Abbildung A1-11) zeigt an, dass der Flugplatz von Segelflugzeugen benutzt wird und Segelflugbetrieb stattfindet.

Abbildung A1-11

4. Einwinkzeichen

4.1. Vom Einwinker an das Luftfahrzeug

4.1.1. Die vom Einwinker zu verwendenden Zeichen, bei denen die Hände zur besseren Sichtbarkeit für den Piloten gegebenenfalls durch Lichtquellen ergänzt werden, sind mit Blickrichtung zum Luftfahrzeug

  1. bei Starrflüglern vor der linken Seite des Luftfahrzeugs im Blickfeld des Piloten zu geben und
  2. bei Hubschraubern so zu geben, dass der Einwinker für den Piloten am besten zu sehen ist.

4.1.2 Der Einwinker stellt vor Anwendung der im Folgenden dargestellten Zeichen sicher, dass der Bereich" in dem das Luftfahrzeug geführt werden soll, frei von Hindernissen ist, mit denen das Luftfahrzeug bei Befolgung von SERA.3301 Buchstabe a zusammenstoßen könnte.

1. Flügeleinweiser *

Rechte Hand wird über Kopfhöhe angehoben, der Einwinkstab zeigt dabei nach oben; linker Einwinkstab zeigt nach unten und wird in Richtung Körper bewegt.


______
*) Mit diesem Signal zeigt eine Person, die sich an einer Flügelspitze des Luftfahrzeugs befindet, dem Piloten/Einwinker/Push- Back-Fahrer an, dass das Luftfahrzeug seine Parkposition einnehmen oder diese verlassen kann, ohne dass Hindernisse im Weg sind.

2. Bestimmen der Abstellposition

Ausgestreckte Arme werden über den Kopf angehoben, beide Einwinkstäbe zeigen dabei nach oben.

3. Zeichen des nächsten Einwinkers oder Anweisungen der Flugplatz-/Rollkontrolle beachten

Beide Arme zeigen nach oben; Arme werden seitlich nach außen bewegt und ausgestreckt. Einwinkstäbe zeigen dabei in Richtung des nächsten Einwinkers oder in Richtung Rollfläche.

4. Geradeaus

Ausgestreckte Arme werden am Ellenbogen angewinkelt. Einwinkstäbe werden dabei von Brust- zu Kopfhöhe auf und ab bewegt.

5a. Nach links drehen (vom Piloten aus gesehen)

Rechter Arm und Einwinkstab werden seitlich waagerecht ausgestreckt, die linke Hand macht dabei ein "Vorwärts"- Zeichen. Die Schnelligkeit der Bewegung des Zeichens weist den Piloten auf die erforderliche Drehgeschwindigkeit des Luftfahrzeugs hin.

5b. Nach rechts drehen (vom Piloten aus gesehen)

Linker Arm und Einwinkstab werden seitlich waagerecht ausgestreckt, die rechte Hand macht dabei ein "Vorwärts"- Zeichen. Die Schnelligkeit der Bewegung des Zeichens weist den Piloten auf die erforderliche Drehgeschwindigkeit des Luftfahrzeugs hin.

6a. Normaler Halt

Beide Arme und Einwinkstäbe werden seitlich waagerecht ausgestreckt und langsam über den Kopf bewegt bis die Einwinkstäbe sich kreuzen.

6b. Nothalt

Beide Arme und Einwinkstäbe werden abrupt über den Kopf bewegt, die Einwinkstäbe werden dabei gekreuzt.

7a. Bremsen anziehen

Die Hand wird mit geöffneter Handfläche knapp über Schulterhöhe angehoben. Sobald Augenkontakt mit der Flugbesatzung sichergestellt ist, wird die Hand zu einer Faust geschlossen. Die Bestätigung der Flugbesatzung (Daumen nach oben) ist abzuwarten.

7b. Bremsen lösen

Die Hand ist zur Faust geschlossen und wird knapp über Schulterhöhe angehoben. Sobald Augenkontakt mit der Flugbesatzung sichergestellt ist, wird die Handfläche geöffnet. Die Bestätigung der Flugbesatzung (Daumen nach oben) ist abzuwarten.

8a. Bremsklötze sind vorgelegt

Beide Arme sind senkrecht über dem Kopf ausgestreckt. Einwinkstäbe in einer "stoßenden" Bewegung nach innen führen, bis diese sich berühren. Erhalt der Bestätigung der Flugbesatzung muss sichergestellt sein.

8b. Bremsklötze entfernt

Beide Arme sind senkrecht über dem Kopf ausgestreckt. Einwinkstäbe mit einer "stoßenden" Bewegung nach außen führen. Bremsklötze sind erst nach Genehmigung der Flugbesatzung zu entfernen.

9. Triebwerk(e) anlassen

Rechter Arm wird auf Kopfhöhe angehoben, der Einwinkstab zeigt dabei nach oben; mit kreisenden Bewegungen der Hand beginnen. Gleichzeitig wird mit dem über Kopfhöhe angehobenen linken Arm auf das anzulassende Triebwerk gezeigt.

10. Triebwerke abstellen

Arm und Einwinkstab werden vor dem Körper in Schulterhöhe ausgestreckt; Hand und Einwinkstab werden zum oberen Teil der linken Schulter bewegt und mit einer schneidenden Bewegung des Einwinkstabes vor der Kehle zum oberen Teil der rechten Schulter geführt.

11. Langsamer

Beide Arme werden seitlich ausgestreckt; die Einwinkstäbe werden langsam zwischen Hüft- und Kniehöhe auf und ab bewegt.

12. Triebwerkdrehzahl auf der angezeigten Seite verringern

Beide Arme hängen mit nach unten gerichteten Einwinkstäben herab; dann entweder den rechten oder linken Einwinkstab auf und ab bewegen, je nachdem, ob die Drehzahl der Triebwerke auf der linken oder rechten Seite verringert werden soll.

13. Rückwärts

Beide Arme befinden sich in einer vorwärts rotierenden Bewegung vor dem Oberkörper. Zum Beenden der Rückwärts-Bewegung sind die Zeichen 6a oder 6b zu verwenden.

14a. Rückwärtsrollen(mit Drehung des Luftfahrzeughecks nach Steuerbord)

Linker Arm zeigt mit dem Einwinkstab nach unten, rechter Arm wird dabei aus der senkrechten Haltung über dem Kopf wiederholt in eine waagerechte Armhaltung nach vorn bewegt.

14b. Rückwärtsrollen(mitDrehungdes Luftfahrzeughecks nach Backbord)

Rechter Arm zeigt mit dem Einwinkstab nach unten, linker Arm wird dabei aus der senkrechten Haltung über dem Kopf wiederholt in eine waagerechte Armhaltung nach vorn bewegt.

15. Bestätigung/Alles klar (*)

Rechter Arm wird auf Kopfhöhe angehoben, Einwinkstab zeigt dabei nach oben oder Daumen zeigt nach oben. Linker Arm verbleibt seitlich des Knies.

______
*) Dieses Zeichen wird auch als Hinweis der Technik/Instandhaltung verwendet.

16. Schweben *

Beide Arme und Einwinkstäbe sind seitlich waagerecht ausgestreckt.

_____
*) Zur Verwendung bei schwebenden Hubschraubern.

17. Steigen *

Beide Arme und Einwinkstäbe sind seitlich waagerecht mit nach oben zeigenden Handflächen ausgestreckt. Hände bewegen sich aufwärts. Die Schnelligkeit der Bewegung zeigt die erforderliche Steiggeschwindigkeit an.

________
*) Zur Verwendung bei schwebenden Hubschraubern.

18. Sinken *

Beide Arme und Einwinkstäbe sind seitlich waagerecht mit nach unten zeigenden Handflächen ausgestreckt. Hände bewegen sich abwärts. Die Schnelligkeit der Bewegung zeigt die erforderliche Sinkgeschwindigkeit an.

_______
*) Zur Verwendung bei schwebenden Hubschraubern.

19a. Horizontalbewegung nach links * (vom Piloten aus gesehen)

Der rechte Arm wird seitlich waagerecht ausgestreckt; der andere Arm schwingt wiederholt in die gleiche Richtung.

______
*) Zur Verwendung bei schwebenden Hubschraubern.

19b. Horizontalbewegung nach rechts * (vom Piloten aus gesehen)

Der linke Arm wird seitlich waagerecht ausgestreckt; der andere Arm schwingt wiederholt in die gleiche Richtung.

_____
*) Zur Verwendung bei schwebenden Hubschraubern.

20. Landen (*)

Beide Arme werden mit nach unten gerichteten Einwinkstäben vor dem Körper gekreuzt.

______
*) Zur Verwendung bei schwebenden Hubschraubern.

21. Position halten/Warten

Beide Arme werden mit nach unten gerichteten Einwinkstäben in einem 45-Grad-Winkel seitlich ausgestreckt. Warten, bis das Luftfahrzeug für die nächste Bewegung bereit ist.

22. Luftfahrzeug freigegeben

Mit rechter Hand und/oder Einwinkstab salutieren, um das Luftfahrzeug freizugeben. Augenkontakt mit der Flugbesatzung so lange beibehalten, bis das Luftfahrzeug zu rollen beginnt.

23. Steuerung nicht bewegen (Hinweis der Technik/Instandhaltung)

Rechter Arm wird über dem Kopf ausgestreckt, dabei wird die Hand zur Faust geschlossen oder der Einwinkstab waagerecht gehalten. Linker Arm verbleibt seitlich des Knies.

24. Bodenstromversorgung anschließen (Hinweis der Technik/Instandhaltung)

Beide Arme werden ausgestreckt über dem Kopf gehalten. Linke Hand wird waagerecht geöffnet, die Fingerspitzen der rechten Hand werden in Richtung der linken Handfläche bewegt und berühren diese in Form eines "T". Bei Dunkelheit können auch beleuchtete Einwinkstäbe zur Bildung des "T" verwendet werden.

25. Bodenstromversorgung trennen (Hinweis der Technik/Instandhaltung)

Beide Arme werden ausgestreckt über dem Kopf gehalten. Die Fingerspitzen der rechten Hand berühren die linke Handfläche in Form eines "T". Die rechte Hand wird anschließend von der linken Hand wegbewegt. Die Bodenstromversorgung ist erst nach Genehmigung der Flugbesatzung zu trennen. Bei Dunkelheit können auch beleuchtete Einwinkstäbe zur Bildung des "T" verwendet werden.

26. Negativ (Hinweis der Technik/Instandhaltung)

Rechter Arm wird von der Schulter an waagerecht nach außen gestreckt. Einwinkstab wird nach unten gerichtet oder der Daumen zeigt nach unten. Linke Hand verbleibt seitlich des Knies.

27. Mittels Gegensprechanlage Kontaktaufnehmen (Hinweis der Technik/Instandhaltung)

Beide Arme werden waagerecht ausgestreckt, die Hände werden auf die Ohren gelegt.

28. Öffnen/Schließen des Einstiegs * (Hinweis der Technik/Instandhaltung)

Rechter Arm befindet sich an der Körperseite, der linke Arm in einem 45 Grad Winkel über Kopfhöhe. Rechter Arm wird in einer schwingenden Bewegung zum oberen Teil der linken Schulter geführt

_____
*) Dieses Signal ist hauptsächlich für Luftfahrzeuge mit integriertem Einstieg vorn bestimmt.

4.2. Vom Piloten eines Luftfahrzeugs an einen Einwinker

4.2.1 Diese Signale sind vom Piloten im Cockpit zu verwenden, wobei die Hände für den Einwinker deutlich sichtbar sein müssen und gegebenenfalls durch Lichtquellen zu ergänzen sind, damit sie für den Einwinker gut erkennbar sind.

a) Bremsen sind angezogen: Arm und Hand werden waagerecht vor dem Gesicht gehalten; die Finger der Hand sind ausgestreckt und werden zur Faust geschlossen.
b) Bremsen gelöst: Der Arm wird waagerecht vor dem Gesicht gehalten; die Hand ist zur Faust geschlossen und wird geöffnet.
c) Bremsklötze vorlegen: Die Arme werden seitlich ausgestreckt und mit den Handflächen nach außen vor dem Gesicht gekreuzt.
d) Bremsklötze entfernen: Die Arme werden vor dem Gesicht gekreuzt und mit den Handflächen nach außen seitlich ausgestreckt.
e) Fertig zum Anlassen der Triebwerke: Die Anzahl der ausgestreckten Finger einer Hand gibt die entsprechende Nummer des anzulassenden Triebwerks an.

4.3. Hinweise der Technik/Instandhaltung

4.3.1 Handzeichen sind nur zu verwenden, wenn Sprachkommunikation für Hinweise der Technik/Instandhaltung nicht möglich ist.

4.3.2 Einwinker müssen sicherstellen, dass die Flugbesatzung Hinweise der Technik/Instandhaltung bestätigt.

5. Standardhandzeichen für Notsituationen

5.1 Die folgenden Handzeichen für die Kommunikation in Notsituationen zwischen dem Einsatzleiter/den Feuerwehrleuten des Rettungs- und Feuerbekämpfungsdienstes und der Flugbesatzung und/oder Kabinenbesatzung des in Not befindlichen Luftfahrzeugs sind als Mindestanforderung vorgeschrieben. Handzeichen des Rettungs- und Feuerbekämpfungsdienstes, die der Flugbesatzung in Notsituationen gegeben werden, sollten von der linken Vorderseite des Luftfahrzeugs aus gegeben werden.

1. Evakuierung empfohlen

Die Evakuierung wird aufgrund der Einschätzung der Lage außerhalb des Luftfahrzeugs durch den Einsatzleiter des Rettungs- und Brandbekämpfungsdienstes empfohlen.

Der rechte oder linke Arm wird waagerecht ausgestreckt und die Hand in Augenhöhe hochgehalten. Mit dem Arm wird nach hinten herangewinkt. Der andere Arm wird am Körper gehalten.

Bei Nacht - dasselbe Zeichen mit Einwinkstäben.

2. Stopp empfohlen

Es wird empfohlen, die laufende Evakuierung zu stoppen. Bewegung des Luftfahrzeugs oder andere laufende Tätigkeit stoppen.

Arme werden vor dem Kopf an den Gelenken gekreuzt. Bei Nacht - dasselbe Zeichen mit Einwinkstäben.

3. Notsituation beherrscht Keine äußeren Anzeichen von Gefahr oder "Alles klar".

Arme werden nach außen und in einem 45-Grad-Winkel nach unten ausgestreckt. Beide Arme werden bis unter Hüfthöhe nach innen geschwenkt und an den Gelenken gekreuzt, dann nach außen bis zur Ausgangsstellung geschwenkt.

Bei Nacht - dasselbe Zeichen mit Einwinkstäben.

4. Feuer

Rechte Hand wird in einer Achterbewegung von der Schulter zum Knie geführt, gleichzeitig zeigt die linke Hand auf den Brandherd.

Bei Nacht - dasselbe Zeichen mit Einwinkstäben.

.

Unbemannte Freiballone Anlage 216

1. Klassifizierung unbemannter Freiballone

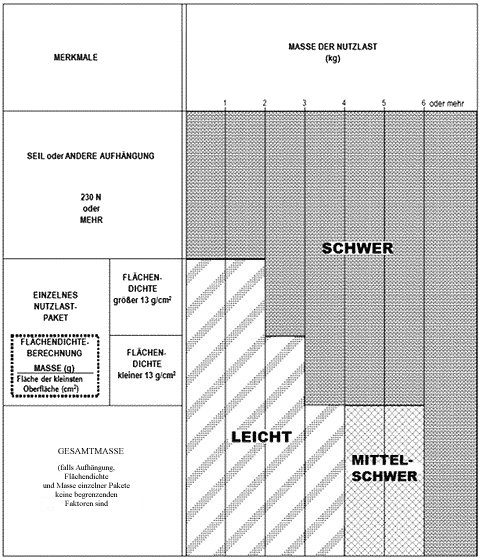

1.1. Unbemannte Freiballone sind zu klassifizieren als (siehe Abbildung AP2-1):

  1. leicht: ein unbemannter Freiballon mit einer Nutzlast von einem oder mehr Paketen mit einer Gesamtmasse von weniger als 4 kg, sofern er nicht gemäß Buchstabe c Nummer 2, 3 oder 4 als schwerer Ballon einzustufen ist, oder
  2. mittelschwer: ein unbemannter Freiballon mit einer Nutzlast von zwei oder mehr Paketen mit einer Gesamtmasse von 4 kg bis unter 6 kg, sofern er nicht gemäß Buchstabe c Nummer 2, 3 oder 4 als schwerer Ballon einzustufen ist, oder
  3. schwer: ein unbemannter Freiballon mit einer Nutzlast:
    1. mit einer Gesamtmasse von 6 kg oder mehr oder
    2. mit einem Paket mit einer Masse von 3 kg oder mehr oder
    3. mit einem Paket mit einer Masse von 2 kg oder mehr und einer Flächendichte von mehr als 13 g je Quadratzentimeter, die durch Division der Gesamtmasse in Gramm des Nutzlastpakets durch die Fläche in Quadratzentimetern seiner kleinsten Oberfläche ermittelt wird, oder
    4. bei der ein Seil oder eine andere Vorrichtung zur Befestigung der Nutzlast verwendet wird, die für die Loslösung der angehängten Nutzlast vom Ballon eine Zugkraft von 230 N oder mehr erfordert.

2. Allgemeine Betriebsregeln

2.1 Ein unbemannter Freiballon darf nur mit der Genehmigung des Staates betrieben werden, in dem der Aufstieg erfolgt.

2.2 Ein unbemannter Freiballon, bei dem es sich nicht um einen leichten Ballon zur ausschließlichen Nutzung für meteorologische Zwecke in einer von der zuständigen Behörde vorgeschriebenen Weise handelt, darf über dem Hoheitsgebiet eines anderen Staates nur mit Genehmigung dieses betreffenden Staates betrieben werden.

2.3 Die in Nummer 2.2 genannte Genehmigung ist vor dem Aufstieg des Ballons einzuholen, sofern bei der flugbetrieblichen Planung zu erwarten ist, dass der Ballon in den Luftraum über dem Hoheitsgebiet eines anderen Staates abgetrieben werden kann. Die Genehmigung kann für eine Reihe von Ballonflügen oder für eine bestimmte Art wiederholter Flüge, z.B. Ballonflüge zur Atmosphärenforschung, eingeholt werden.

2.4 Ein unbemannter Freiballon ist im Einklang mit den Bedingungen zu betreiben, die vom Eintragungsstaat und von den Staaten, die voraussichtlich überflogen werden, festgelegt wurden.

2.5 Ein unbemannter Freiballon darf nur dann betrieben werden, wenn beim Auftreffen des Ballons oder eines Teils davon, einschließlich der Nutzlast, auf die Erdoberfläche Personen oder Sachen nicht gefährdet werden.

2.6 Ein schwerer unbemannter Freiballon darf nur nach vorheriger Koordinierung mit der/den Flugsicherungsorganisation(en) über der hohen See betrieben werden.

Abbildung AP2-1

3. Betriebsbeschränkungen und Ausrüstungsbestimmungen

3.1. Ein schwerer unbemannter Freiballon darf nicht ohne Genehmigung der Flugsicherungsorganisation(en) in einer Druckhöhe unter 18 000 m (60 000 ft) betrieben werden oder eine Druckhöhe unter 18000 m (60000 ft) durchfliegen, bei der:

  1. Wolken oder andere verdeckende Wettererscheinungen von mehr als vier Achteln Bedeckung vorliegen oder
  2. die Horizontalsicht weniger als 8 km beträgt.

3.2 Der Aufstieg eines schweren oder mittelschweren unbemannten Freiballons darf nicht so erfolgen, dass er in einer geringeren Höhe als 300 m (1 000 ft) über Städten, anderen dicht besiedelten Gebieten und über Menschenansammlungen im Freien, die nicht mit dem Flugbetrieb in Verbindung stehen, fliegt.

3.3. Ein schwerer unbemannter Freiballon darf nur betrieben werden, wenn:

  1. er mit mindestens zwei voneinander unabhängigen Vorrichtungen oder Systemen zur Beendigung des Nutzlastflugs ausgestattet ist, die entweder automatisch oder durch Fernsteuerung ausgelöst werden;
  2. im Fall druckloser Polyethylen-Ballone mindestens zwei voneinander unabhängige Methoden, Systeme oder Vorrichtungen bzw. Kombinationen davon zur Beendigung des Flugs der Ballonhülle eingesetzt werden;
  3. die Ballonhülle entweder mit einem oder mehreren Radarreflektoren oder mit radarreflektierendem Material versehen ist, so dass sie bei Erfassung durch ein Bodenradar im Frequenzbereich 200 MHz bis 2 700 MHz ein Echo erzeugt, und/oder der Ballon mit anderen Einrichtungen ausgerüstet ist, die eine laufende Überwachung durch das Betriebspersonal über die Reichweite des Bodenradars hinaus ermöglicht.

3.4. Ein schwerer unbemannter Freiballon darf:

  1. in einem Gebiet, in dem bodengestützte SSR-Ausrüstung verwendet wird, nur dann betrieben werden, wenn er mit einem Sekundärüberwachungsradar-Transponder mit Druckhöhenmelder ausgestattet ist, der unter einem zugewiesenen Code ununterbrochen arbeitet oder erforderlichenfalls von der Überwachungsstation eingeschaltet werden kann,
  2. in einem Gebiet, in dem bodengestützte ADS-B-Ausrüstung verwendet wird, nur dann betrieben werden, wenn er mit einem ADS-B-Sender mit Druckhöhenmelder ausgestattet ist, der ununterbrochen arbeitet oder erforderlichenfalls von der Überwachungsstation eingeschaltet werden kann.

3.5 Ein unbemannter Freiballon, der mit einer Schleppantenne ausgerüstet ist, für deren Bruch an einer beliebigen Stelle eine Kraft von mehr als 230 N erforderlich ist, darf nur dann betrieben werden, wenn die Antenne in Abständen von höchstens 15 m mit farbigen Wimpeln oder Bändern markiert ist.

3.6 Ein schwerer unbemannter Freiballon darf bei Nacht oder während eines anderen von der zuständigen Behörde festgelegten Zeitraums unterhalb 18 000 m (60 000 ft) Druckhöhe nur dann betrieben werden, wenn der Ballon und an ihm angebrachte Teile und die Nutzlast, unabhängig davon, ob sie während des Betriebs vom Ballon getrennt werden, beleuchtet sind.

3.7 Ein schwerer unbemannter Freiballon, der mit einer Aufhängevorrichtung (ausgenommen ein farblich sehr auffälliger geöffneter Fallschirm) von mehr als 15 m Länge ausgerüstet ist, darf bei Nacht unterhalb 18 000 m (60 000 ft) Druckhöhe nur dann betrieben werden, wenn die Aufhängevorrichtung abwechselnd in sehr auffälligen Farben markiert oder mit farbigen Wimpeln versehen ist.

4. Beendigung

4.1 Der Betreiber eines schweren unbemannten Freiballons hat die nach Nummer 3.3 Buchstabe a und b vorgeschriebene Vorrichtung zur Beendigung des Flugs auszulösen:

  1. wenn bekannt wird, dass die Wetterbedingungen schlechter sind als für den Flugbetrieb vorgeschrieben;
  2. wenn die Fortsetzung des Flugs aufgrund einer Fehlfunktion oder aus einem anderen Grund den Flugverkehr oder Personen oder Sachen am Boden gefährdet oder
  3. vor dem unbefugten Einfliegen in den Luftraum über dem Hoheitsgebiet eines anderen Staates.

5. Fluganmeldung

5.1. Fluganmeldung vor dem Flug

5.1.1 Die frühzeitige Anmeldung des geplanten Flugs eines mittelschweren oder schweren unbemannten Freiballons ist bei der zuständigen Flugverkehrsdienststelle mindestens sieben Tage im Voraus vorzunehmen.

5.1.2. Die Anmeldung des geplanten Flugs muss die folgenden Informationen enthalten, sofern diese jeweils von der zuständigen Flugverkehrsdienststelle verlangt werden:

  1. Ballonflugkennung oder Codename des Vorhabens;
  2. Klassifizierung und Beschreibung des Ballons;
  3. SSR-Code, Luftfahrzeugadresse oder NDB-Frequenz, soweit zutreffend;
  4. Name und Telefonnummer des Betreibers;
  5. Aufstiegsort;
  6. voraussichtliche Aufstiegszeit (oder Zeitpunkt des Beginns und des Abschlusses mehrerer Aufstiege);
  7. Anzahl der aufsteigenden Ballons und des geplanten Zeitabstands zwischen den Aufstiegen (bei mehreren Aufstiegen);
  8. voraussichtliche Aufstiegsrichtung;
  9. Reiseflughöhe(n) (Druckhöhe);
  10. voraussichtliche Flugdauer bis zum Durchfliegen der Druckhöhe 18 000 m (60 000 ft) oder bis zum Erreichen der Reiseflughöhe, wenn diese in oder unter 18 000 m (60 000 ft) Druckhöhe liegt, zusammen mit der Angabe des voraussichtlichen Standorts. Umfasst der Flugbetrieb mehrere aufeinander folgende Aufstiege, ist der voraussichtliche Zeitpunkt anzugeben, zu dem der erste und der letzte Ballon der Serie die entsprechende Höhe erreichen wird (z.B. 122136Z-130330Z);
  11. Datum und Zeit des voraussichtlichen Endes des Flugs sowie Position des geplanten Auftreff-/Rückholortes. Im Fall von Ballonflügen langer Dauer, bei denen Datum und Zeit der Beendigung des Flugs und der Ort des Auftreffens nicht genau vorherzusehen sind, ist die Angabe "Long Duration" ("lange Dauer") zu verwenden. Bei mehr als einem vorgesehenen Auftreff-/Rückholort ist jeder Ort zusammen mit dem jeweiligen voraussichtlichen Zeitpunkt des Auftreffens anzugeben. Ist ein aufeinander folgendes Auftreffen in einer Serie vorgesehen, ist als Zeit der voraussichtliche Zeitpunkt des ersten und des letzten Auftreffens in der Reihe anzugeben (z.B. 070330Z-072300Z).

5.1.3 Änderungen der gemäß Nummer 5.1.2 gemeldeten Informationen vor dem Aufstieg sind der betreffenden Flugverkehrsdienststelle spätestens 6 Stunden vor der voraussichtlichen Aufstiegszeit, oder im Fall von Untersuchungen solarer oder kosmischer Störungen, die zeitkritisch sind, spätestens 30 Minuten vor dem voraussichtlichen Zeitpunkt des Beginns des Flugbetriebs zu übermitteln.

5.2. Meldung des Aufstiegs

5.2.1. Unmittelbar nach dem Aufstieg eines mittelschweren oder schweren unbemannten Freiballons hat der Betreiber der zuständigen Flugverkehrsdienststelle Folgendes zu melden:

  1. Ballonflugkennung;
  2. Aufstiegsort;
  3. tatsächliche Aufstiegszeit;
  4. voraussichtlicher Zeitpunkt des Durchfliegens der Druckhöhe 18 000 m (60 000 ft) oder des Erreichens der Reiseflughöhe, wenn diese in oder unter 18 000 m (60 000 ft) Druckhöhe liegt, zusammen mit der Angabe des voraussichtlichen Standorts, und
  5. Änderungen der zuvor gemeldeten Informationen gemäß Nummer 5.1.2 Buchstabe g und h.

5.3. Annullierungsmeldung

5.3.1 Der Betreiber hat der zuständigen Flugverkehrsdienststelle unverzüglich, nachdem dies feststeht, zu melden, dass der geplante Flug eines mittelschweren oder schweren unbemannten Freiballons, der zuvor gemäß Nummer 5.1 gemeldet wurde, annulliert ist.

6. Bestimmen und Melden des Standorts

6.1 Der Betreiber eines schweren unbemannten Freiballons, der in oder unter 18 000 m (60 000 ft) Druckhöhe betrieben wird, hat den Flugweg des Ballons zu überwachen und den Standort des Ballons wie von den Flugverkehrsdiensten verlangt zu melden. Sofern die Flugverkehrsdienste keine häufigeren Meldungen des Ballonstandorts verlangen, hat der Betreiber den Standort alle zwei Stunden zu bestimmen.

6.2 Der Betreiber eines schweren unbemannten Freiballons, der oberhalb 18 000 m (60 000 ft) Druckhöhe betrieben wird, hat den Flugverlauf des Ballons zu überwachen und den Standort des Ballons wie von den Flugverkehrsdiensten verlangt zu melden. Sofern die Flugverkehrsdienste keine häufigeren Meldungen des Ballonstandorts verlangen, hat der Betreiber den Standort alle 24 Stunden zu bestimmen.

6.3 Kann der Standort nicht gemäß Nummer 6.1 und 6.2 erfasst werden, hat der Betreiber dies der zuständigen Flugverkehrsdienststelle unverzüglich zu melden. Diese Meldung muss die Angabe des letzten erfassten Standorts enthalten. Der zuständigen Flugverkehrsdienststelle ist unverzüglich zu melden, wenn die Überwachung des Ballons wieder aufgenommen wurde.

6.4. Eine Stunde vor Beginn des geplanten Abstiegs eines schweren unbemannten Freiballons hat der Betreiber der zuständigen Flugverkehrsdienststelle die folgenden Informationen über den Ballon zu übermitteln:

  1. aktueller geografischer Standort;
  2. aktuelle Höhe (Druckhöhe);
  3. voraussichtlicher Zeitpunkt des Durchstoßens der Druckhöhe von 18 000 m (60 000 ft) , falls zutreffend;
  4. voraussichtlicher Zeitpunkt und Ort des Auftreffens auf dem Boden.

6.5 Der Betreiber eines schweren oder mittelschweren unbemannten Freiballons hat der zuständigen Flugverkehrsdienststelle die Beendigung des Flugbetriebs zu melden.

.

Tabelle der Reiseflughöhen Anlage 3

1.1 Es sind die folgenden Reiseflughöhen einzuhalten:

KURS ÜBER GRUND *
von 000 Grad bis 179 Grad von 180 Grad bis 359 Grad
IFR-Flüge VFR-Flüge IFR-Flüge VFR-Flüge
Höhe Höhe Höhe Höhe
FL ft m FL ft m FL ft m FL ft m
010 1 000 300 - - - 020 2 000 600 - - -
030 3 000 900 035 3 500 1 050 040 4 000 1 200 045 4 500 1 350
050 5 000 1 500 055 5 500 1 700 060 6 000 1 850 065 6 500 2 000
070 7 000 2 150 075 7 500 2 300 080 8 000 2 450 085 8 500 2 600
090 9 000 2 750 095 9 500 2 900 100 10 000 3 050 105 10 500 3 200
110 11 000 3 350 115 11 500 3 500 120 12 000 3 650 125 12 500 3 800
130 13 000 3 950 135 13 500 4 100 140 14 000 4 250 145 14 500 4 400
150 15 000 4 550 155 15 500 4 700 160 16 000 4 900 165 16 500 5 050
170 17 000 5 200 175 17 500 5 350 180 18 000 5 500 185 18 500 5 650
190 19 000 5 800 195 19 500 5 950 200 20 000 6 100 205 20 500 6 250
210 21 000 6 400 215 21 500 6 550 220 22 000 6 700 225 22 500 6 850
230 23 000 7 000 235 23 500 7 150 240 24 000 7 300 245 24 500 7 450
250 25 000 7 600 255 25 500 7 750 260 26 000 7 900 265 26 500 8 100
270 27 000 8 250 275 27 500 8 400 280 28 000 8 550 285 28 500 8 700
290 29 000 8 850 300 30 000 9 150
310 31 000 9 450 320 32 000 9 750
330 33 000 10 050 340 34 000 10 350
350 35 000 10 650 360 36 000 10 950
370 37 000 11 300 380 38 000 11 600
390 39 000 11 900 400 40 000 12 200
410 41 000 12 500 430 43 000 13 100
450 45 000 13 700 470 47 000 14 350
490 49 000 14 950 510 51 000 15 550
usw. usw. usw.usw. usw. usw. usw.
*) Missweisender Kurs über Grund. In arktischen Regionen von Breiten über 70° und innerhalb jener Gebiete, die durch zuständige Behörden bestimmt werden, sind Gitterkurse festgelegt. Gitterkurse beziehen sich auf Linien, die in einer polaren stereographischen Karte dargestellt sind und parallel zum Meridian von Greenwich verlaufen. Die Richtung des Meridians von Greenwich zum geografischen Nordpol wird als Gitter Nord verwendet.

.

Luftraumklassen und Flugverkehrsdienste - erbrachte Dienste und Anforderungen an Flüge
(Bezug: SERA.6001 und SERA.5025 Buchstabe b)
Anlage 416


Klasse Art des Flugs Staffelung Erbrachter Dienst Gechwindigkeits-
begrenzung *
Funkverkehrsfähigkeit
erforderlich
Ständige
Zweiweg-Sprech-
funkverbindung
erforderlich
Flugverkehrskon-
trollfreigabe
erforderlich
A nur IFR alle Luftfahrzeuge Flugverkehrskontrolldienst nicht zutreffend ja ja ja
B IFR alle Luftfahrzeuge Flugverkehrskontrolldienst nicht zutreffend ja ja ja
VFR alle Luftfahrzeuge Flugverkehrskontrolldienst nicht zutreffend ja ja ja
C IFR IFR von IFR IFR von VFR Flugverkehrskontrolldienst nicht zutreffend ja ja ja
VFR VFR von IFR
  1. Flugverkehrskontrolldienst für die Staffelung von IFR;
  2. Flugverkehrskontrolldienst, VFR/VFR-Verkehrsinformation (und Ausweichempfehlungen auf Anforderung)
250 kt IAS unterhalb

3 050 m

(10 000 ft) über MSL

ja ja ja
D IFR IFR von IFR Flugverkehrskontrolldienst, Verkehrsinformation zu VFR-Flügen

(und Ausweichempfehlungen auf Anforderung)

250 kt IAS unterhalb 3 050 m

(10 000 ft) über MSL

ja ja ja
VFR keine Staffelung Flugverkehrskontrolldienst, IFR/VFR- und VFR/VFR-Verkehrsinformation (und Ausweichempfehlungen auf Anforderung) 250 kt IAS unterhalb

3 050 m

(10 000 ft) über MSL

ja ja ja
E IFR IFR von IFR Flugverkehrskontrolldienst und, soweit möglich, Verkehrsinformation zu VFR-Flügen 250 kt IAS unterhalb

3 050 m

(10 000 ft) über MSL

ja ja ja
VFR keine Staffelung Verkehrsinformation, soweit möglich 250 kt IAS unterhalb

3 050 m

(10 000 ft) über MSL

nein (**) nein (**) nein
F IFR IFR von IFR, soweit möglich Flugverkehrsberatungsdienst; Fluginformationsdienst auf Anforderung 250 kt IAS unterhalb

3 050 m

(10 000 ft) über MSL

ja (***) nein (***) nein
VFR keine Staffelung Fluginformationsdienst auf Anforderung 250 kt IAS unterhalb

3 050 m

(10 000 ft) über MSL

nein (**) nein (**) nein
G IFR keine Staffelung Fluginformationsdienst auf Anforderung 250 kt IAS unterhalb

3 050 m

(10 000 ft) über MSL

ja (**) nein (**) nein
VFR keine Staffelung Fluginformationsdienst auf Anforderung 250 kt IAS unterhalb

3 050 m

(10 000 ft) über MSL

nein (**) nein (**) nein
*) Liegt die Übergangshöhe unter 3 050 m (10 000 ft) über MSL, sollte Flugfläche 100 statt 10 000 ft verwendet werden. Die zuständige Behörde kann für Luftfahrzeugmuster, die aus technischen oder Sicherheitsgründen diese Geschwindigkeit nicht beibehalten können, eine Ausnahme erteilen.

**) Piloten haben in der RMZ dauernde Hörbereitschaft auf dem entsprechenden Kanal für den Flugfunk-Sprechfunkverkehr aufrechtzuerhalten und erforderlichenfalls eine Zweiweg-Sprechfunkverbindung herzustellen.

***) Eine Flugfunk-Sprechfunkverbindung ist für Flüge, die am Flugverkehrsberatungsdienst teilnehmen, vorgeschrieben. Piloten haben in der RMZ dauernde Hörbereitschaft auf dem entsprechenden Kanal für den Flugfunk-Sprechfunkverkehr aufrechtzuerhalten und erforderlichenfalls eine Zweiweg-Sprechfunkverbindung herzustellen.

.

Technische Spezifikationen für Luftfahrzeugbeobachtungen und Meldungen im Sprechfunkverkehr Anlage 516

A. Anweisungen für Meldungen

1. Inhalt von Flugmeldungen

1.1. Standortmeldungen und besondere Flugmeldungen

1.1.1. Abschnitt 1 des Musters gemäß Buchstabe a ist verbindlich vorgeschrieben für Standortmeldungen und besondere Flugmeldungen, wobei die Felder 5 und 6 des Musters ausgelassen werden können. Abschnitt 2 ist vollständig oder in Teilen anzufügen, wenn dies von dem Betreiber oder dessen benanntem Vertreter verlangt wird oder wenn es der verantwortliche Pilot für erforderlich erachtet. Abschnitt 3 ist in besondere Flugmeldungen aufzunehmen.

1.1.2. Die Bedingungen, die die Abgabe einer besonderen Flugmeldung auslösen, sind der Liste in Punkt SERA.12005 Buchstabe a zu entnehmen.

1.1.3. Im Fall besonderer Flugmeldungen, die Informationen über Vulkanaktivität enthalten, ist eine Meldung nach dem Flug mit dem Formblatt für die Meldung von Vulkanaktivität (Muster VAR) gemäß Buchstabe B abzugeben. Alle beobachteten Elemente sind aufzuzeichnen und an der betreffenden Stelle im Formblatt nach dem Muster VAR anzugeben.

1.1.4. Besondere Flugmeldungen sind so bald wie praktisch möglich abzugeben, nachdem eine Erscheinung beobachtet wurde, die eine besondere Flugmeldung erfordert.

2. Anweisungen für einzelne Meldungsbestandteile

2.1. Die Elemente einer Flugmeldung sind in der Reihenfolge anzugeben, in der sie im Muster des Formblatts AIREP SPECIAL aufgeführt sind.

Abschnitt 1

Feld 1 - LUFTFAHRZEUGKENNUNG. Anzugeben ist das Rufzeichen des Luftfahrzeugs im Sprechfunkverkehr gemäß Punkt SERA.14050.

Feld 2 - STANDORT. Anzugeben ist der Standort mit Angabe der Breite (Gradangabe mit zwei Ziffern oder Grad- und Minutenangabe mit vier Ziffern, gefolgt von"North" oder"South") und Angabe der Länge (Gradangabe mit drei Ziffern oder Grad- und Minutenangabe mit fünf Ziffern, gefolgt von"East" oder"West"), oder als Streckenpunkt unter Angabe seines Kenncodes (zwei bis fünf Zeichen), oder als Streckenpunkt gefolgt von der missweisenden Richtung (drei Ziffern) und der Entfernung in Seemeilen von diesem Punkt. Wenn zutreffend, ist vor dem Punkt"ABEAM" anzugeben.

Feld 3 - ZEIT. Anzugeben ist die Zeit in Stunden und Minuten der koordinierten Weltzeit (UTC) (vier Ziffern), sofern auf der Grundlage von Luftfahrtregionalabkommen nicht vorgeschrieben ist, die Zeit in Minuten nach der vollen Stunde (zwei Ziffern) anzugeben. Die angegebene Zeit muss die tatsächliche Zeit sein, zu der sich das Luftfahrzeug an dem Standort befindet, und nicht der Zeitpunkt der Erstellung oder Übermittlung der Meldung. In besonderen Flugmeldungen ist die Zeit stets in Stunden und Minuten UTC anzugeben.

Feld 4 - FLUGFLÄCHE ODER HÖHE. Die Flugfläche ist mit drei Ziffern anzugeben, wenn der Höhenmesser auf Standarddruck eingestellt ist. Die Höhe ist in Metern gefolgt von"METRES" oder in Fuß gefolgt von"FEET" bei Einstellung des Höhenmessers auf QNH anzugeben. Anzugeben ist"CLIMBING" (gefolgt von der Flughöhe) im Steigflug oder"DESCENDING" (gefolgt von der Flughöhe) im Sinkflug auf eine neue Flughöhe nach Überfliegen des Streckenpunkts.

Feld 5 - NÄCHSTER STANDORT UND VORAUSSICHTLICHE ÜBERFLUGZEIT. Anzugeben sind der nächste Meldepunkt und die voraussichtliche Überflugzeit über diesem Meldepunkt oder der voraussichtliche Standort, der eine Stunde später erreicht wird, je nach geltendem Standortmeldeverfahren. Zu verwenden sind die für Feld 2 festgelegten Vorgaben für Standortangaben. Anzugeben ist die voraussichtliche Überflugzeit über diesen Standort. Die Zeit ist in Stunden und Minuten UTC (vier Ziffern) anzugeben, sofern Luftfahrtregionalabkommen nicht vorschreiben, die Zeit in Minuten nach der vollen Stunde (zwei Ziffern) anzugeben.

Feld 6 - NACHFOLGENDER STRECKENPUNKT. Anzugeben ist der Streckenpunkt, der auf den unter "Nächster Standort und voraussichtliche Überflugzeit" angegebenen Streckenpunkt folgt.

Abschnitt 2

Feld 7 - VORAUSSICHTLICHE ANKUNFTSZEIT. Anzugeben ist der Name des Flugplatzes der ersten vorgesehenen Landung, gefolgt von der voraussichtlichen Ankunftszeit an diesem Flugplatz in Stunden und Minuten UTC (vier Ziffern).

Feld 8 - HÖCHSTFLUGDAUER. Anzugeben ist"ENDURANCE" gefolgt von der Höchstflugdauer in Stunden und Minuten (vier Ziffern).

Abschnitt 3

Feld 9 - ANLASS DER BESONDEREN FLUGMELDUNG. Anzugeben ist eine der folgenden Erscheinungen, die angetroffen oder beobachtet wurde:

2.2. Mittels Formblatt für die Meldung von Vulkanaktivität (Muster VAR) erfasste Informationen sind nicht im Sprechfunkverkehr zu übermitteln, sondern bei Ankunft an einem Flugplatz unverzüglich durch den Betreiber oder ein Mitglied der Flugbesatzung der Flugwetterwarte zu übergeben. Ist eine solche Wetterwarte nicht ohne weiteres zugänglich, ist das ausgefüllte Formblatt gemäß den örtlichen Vereinbarungen zwischen den Erbringern von meteorologischen Diensten und Flugverkehrsdiensten und dem Luftfahrzeugbetreiber zu übergeben.

3. Weiterleitung von im Sprechfunkverkehr übermittelten meteorologischen Informationen

Besondere Flugmeldungen hat die Flugverkehrsdienststelle nach Erhalt unverzüglich an die zugehörige Flugwetterüberwachungsstelle weiterzuleiten. Um die Einarbeitung von Flugmeldungen in bodengestützten automatisierten Systemen zu gewährleisten, sind die Bestandteile solcher Meldungen gemäß den unten aufgeführten Datenvorgaben und in der vorgeschriebenen Reihenfolge zu übermitteln.

Abschnitt 1

Feld 0 - STANDORT. Anzugeben ist der Standort mit Angabe der Breite (Gradangabe mit zwei Ziffern oder Grad- und Minutenangabe mit vier Ziffern, gefolgt von"N" oder"S" ohne vorangehendes Leerzeichen) und Angabe der Länge (Gradangabe mit drei Ziffern oder Grad- und Minutenangabe mit fünf Ziffern, gefolgt von"E" oder"W" ohne vorangehendes Leerzeichen), oder als Streckenpunkt unter Angabe seines Kenncodes (zwei bis fünf Zeichen), oder als Streckenpunkt gefolgt von der missweisenden Richtung (drei Ziffern) und der Entfernung in Seemeilen von diesem Punkt. Wenn zutreffend, ist vor dem Punkt"ABEAM" anzugeben.

Feld 1 - ZEIT. Anzugeben ist die Zeit in Stunden und Minuten UTC (vier Ziffern).

Feld 2 - FLUGFLÄCHE ODER HÖHE. Die Flugfläche ist mit"F" gefolgt von drei Ziffern (z.B."F310" anzugeben. Die Höhe ist in Metern gefolgt von"M" oder in Fuß gefolgt von"FT" anzugeben. Für Steigflug ist"ASC" (Flughöhe) und für Sinkflug"DES" (Flughöhe) anzugeben.

Abschnitt 2

Feld 9 - ANLASS DER BESONDEREN FLUGMELDUNG. Die gemeldete Erscheinung ist wie folgt anzugeben:

ZEIT DER ÜBERMITTLUNG. Nur anzugeben, wenn Abschnitt 3 übermittelt wird.

4. Besondere Bestimmungen bezüglich der Meldung von Windscherungen und Vulkanasche

4.1. Meldung von Windscherungen

4.1.1. Bei der Meldung von Luftfahrzeugbeobachtungen von Windscherungen, die in der Steigflugphase nach dem Start oder der Anflugphase angetroffen wurden, ist auch das Luftfahrzeugmuster anzugeben.

4.1.2. Falls Windscherungen in der Steigflugphase nach dem Start oder der Anflugphase gemeldet oder vorhergesagt wurden, aber nicht angetroffen wurden, hat der verantwortliche Pilot die jeweilige Flugverkehrsdienststelle so bald wie praktisch möglich zu informieren, sofern der verantwortliche Pilot nicht Kenntnis davon hat, dass die jeweilige Flugverkehrsdienststelle bereits von einem vorausfliegenden Luftfahrzeug entsprechend informiert wurde.

4.2. Nach dem Flug erfolgende Meldung von Vulkanaktivität

4.2.1. Bei Ankunft eines Fluges an einem Flugplatz ist das ausgefüllte Formblatt für die Meldung von Vulkanaktivität unverzüglich durch den Betreiber oder ein Mitglied der Flugbesatzung der Flugwetterwarte zu übergeben; ist eine solche Wetterwarte für ankommende Flugbesatzungsmitglieder nicht ohne weiteres zugänglich, ist das ausgefüllte Formblatt gemäß den örtlichen Vereinbarungen zwischen den Erbringern von meteorologischen Diensten und Flugverkehrsdiensten und dem Luftfahrzeugbetreiber zu behandeln.

4.2.2. Die vollständige Meldung von Vulkanaktivität, die von einer Flugwetterwarte entgegengenommen wurde, ist unverzüglich der Flugwetterüberwachungsstelle zu übermitteln, die für die Flugwetterüberwachung in dem Fluginformationsgebiet zuständig ist, in dem die Vulkanaktivität beobachtet wurde.

B. Formblatt für besondere Flugmeldungen von Vulkanaktivität (Muster VAR)

)

Ergänzung zum Anhang16

Liste der gemeinsam vereinbarten Unterschiede, die der ICAO gemäß Artikel 5 dieser Verordnung zu notifzieren sind:

ICAO-Anhang 2
Unterschiede zwischen dieser Verordnung und den Internationalen Richtlinien in Anhang 2 (10. Ausgabe, bis einschließlich Änderung 42) des Abkommens über die internationale Zivilluftfahrt

Unterschied A2-01
ICAO-Anhang 2
Kapitel 3

3.2.2

Neue Bestimmung. Durchführungsverordnung (EU) Nr. 923/2012, SERA.3210 Buchstabe b, legt fest:

"b)Ein Luftfahrzeug hat einem anderen Luftfahrzeug, das erkennbar in seiner Manövrierfähigkeit behindert ist, auszuweichen."

Unterschied A2-02
ICAO-Anhang

Kapitel 3

3.2.3.2. b)

Durchführungsverordnung (EU) Nr. 923/2012, SERA.3215 Buchstabe b Nummer 2, legt fest (unter Hinzufügung des unterstrichenen Textes zum Wortlaut der ICAO-Richtlinie in Anhang 2, 3.2.3.2 Buchstabe b):

"2. alle Luftfahrzeuge, die sich auf der Bewegungsfläche eines Flugplatzes befinden, sofern sie nicht stehen und auf andere Weise ausreichend beleuchtet sind, Lichter führen, die, soweit möglich, die äußersten Punkte ihrer Struktur anzeigen;"

Unterschied A2-03
ICAO-Anhang 2

Kapitel 3

3.2.5. c) und d)

Durchführungsverordnung (EU) Nr. 923/2012, SERA.3225, weicht von der ICAO-Richtlinie in Anhang 2, 3.2.5 Buchstaben c und d ab, insoweit sie festlegt, dass die Buchstaben c und d nicht für Ballone gelten:

"c) außer im Fall von Ballonen Richtungsänderungen beim Landeanflug und nach dem Start in Linkskurven auszuführen, sofern nicht eine andere Regelung getroffen ist oder eine anderweite Anweisung der Flugverkehrskontrolle erfolgt;

d) außer im Fall von Ballonen gegen den Wind zu landen und zu starten, sofern nicht aus Sicherheitsgründen, wegen der Ausrichtung der Piste oder aus Rücksicht auf den Flugbetrieb eine andere Richtung vorzuziehen ist."

Unterschied A2-04
ICAO-Anhang 2

Kapitel 3
3.3.1.2.

ICAO-Anhang 2, 3.3.1.2 wird ersetzt durch die Durchführungsverordnung (EU) Nr. 923/2012, SERA.4001 Buchstabe b. Die Unterschiede zwischen dieser ICAO-Richtlinie und dieser Unionsverordnung sind folgende:
  • Hinsichtlich VFR-Flügen, bei denen Staatsgrenzen überflogen werden sollen, weicht die Unionsverordnung (SERA.4001 Buchstabe b Nummer 5) von der ICAO-Richtlinie in Anhang 2, 3.3.1.2 Buchstabe e dadurch ab, dass der unterstrichene Text wie folgt hinzugefügt wird:
    "ein Flug über Staatsgrenzen,sofern die betreffenden Staaten keine andere Regelung getroffen haben."
  • Hinsichtlich VFR- und IFR-Flügen, die in der Nacht durchgeführt werden sollen, wird in der Unionsverordnung, SERA.4001 Buchstabe b Nummer 6, die folgende zusätzliche Anforderung angefügt:
    "6. ein Flug, der bei Nacht durchgeführt werden soll, soweit er über die Umgebung des Flugplatzes hinausführt."
Unterschied A2-05
ICAO-Anhang

2 Kapitel

3.2.2.4.

Neue Bestimmung. Durchführungsverordnung (EU) Nr. 923/2012, SERA.3210 Buchstabe c Nummer 3 Ziffer i, weicht von der ICAO-Richtlinie in Anhang 2, 3.2.2.4. ab, indem festgelegt wird:

"i) Überholende Segelflugzeuge. Ein Segelflugzeug, das ein anderes Segelflugzeug überholt, darf nach rechts oder nach links ausweichen".

Unterschied A2-07
ICAO-Anhang 2

Kapitel 4

4.6

ICAO-Anhang 2, 4.6, wird ersetzt durch Durchführungsverordnung (EU) Nr. 923/2012, SE-.5005, mit der in Buchstabe f Kriterien für die Hindernisfreiheit wie folgt eingeführt werden:

"f) Außer wenn dies für Start und Landung notwendig ist oder von der zuständigen Behörde genehmigt wurde, darf ein Flug nach Sichtflugregeln nicht durchgeführt werden

  1. über Städten, anderen dicht besiedelten Gebieten und Menschenansammlungen im Freien in einer Höhe von weniger als 300 m 1 000 ft) über dem höchsten Hindernis innerhalb eines Umkreises von 600 m um das Luftfahrzeug;
  2. in anderen als in Nummer 1 genannten Fällen in einer Höhe von weniger als 150 m (500 ft) über dem Boden oder Wasser oder 150 m (500 ft) über dem höchsten Hindernis innerhalb eines Umkreises von 150 m (500 ft) um das Luftfahrzeug."
Unterschied A2-08
ICAO-Anhang 2

Kapitel 3

3.8 und Anlage 2

Die Wörter "in Not" von Kapitel 3 Teil 3.8 sind nicht in die EU-Rechtsvorschrift aufgenommen worden, so dass der Geltungsbereich von Geleiteinsätzen auf Flüge aller Art, für die dieser Dienst angefordert wird, ausgeweitet wird. Außerdem sind die Bestimmungen in Anlage 2 Teile 1.1 bis 1.3 einschließlich sowie die Bestimmungen in Attachment a nicht in der EU-Rechtsvorschrift enthalten.

ICAO-Anhang 3
Unterschiede zwischen dieser Verordnung und den Internationalen Richtlinien in Anhang 3 des Abkommens über die internationale Zivilluftfahrt, in der geänderten Fassung.

Unterschied A3-01
ICAO-Anhang 3
Kapitel 5
Neue Bestimmung. Die Durchführungsverordnung (EU) Nr. 923/2012, SERA.12005, legt fest:

b) Die zuständigen Behörden schreiben, soweit erforderlich, weitere Bedingungen fest, die von allen Luftfahrzeugen zu melden sind, wenn sie angetroffen oder beobachtet werden.

ICAO-Anhang 10
Unterschiede zwischen dieser Verordnung und den Internationalen Richtlinien in Anhang 10 des Abkommens über die internationale Zivilluftfahrt, in der geänderten Fassung.

Unterschied A10-01
ICAO-Anhang 10
Band II
Kapitel 5
5.2.1.4.1
ICAO-Anhang 10, Band II, Kapitel 5.2.1.4.1 wird in der Durchführungsverordnung (EU) Nr. 923/2012, SERA.14035, mit einigen Unterschieden umgesetzt. Die Unterschiede zwischen dieser ICAO-Richtlinie und dieser Unionsverordnung sind folgende:

SERA.14035 Übermitteln von Zahlen im Sprechfunkverkehr

a) Übermitteln von Zahlen

  1. Alle Zahlen, die bei der Übermittlung von Luftfahrzeug-Rufzeichen, Steuerkursen, Pisten, Windrichtung und Geschwindigkeit verwendet werden, sind durch getrennte Aussprache jeder einzelnen Ziffer zu übermitteln.
    1. Werte von Flugflächen sind durch die getrennte Aussprache jeder einzelnen Ziffer zu übermitteln,außer bei Werten, die aus ganzen Hundertern bestehen.
    2. Die Höhenmessereinstellung ist durch die getrennte Aussprache jeder einzelnen Ziffer zu übermitteln,außer bei einer Einstellung von 1.000 hPa, die als"EIN TAUSEND"/"ONE THOUSAND" zu übermitteln ist.
    3. Alle Zahlen, die bei der Übermittlung von Transpondercodes verwendet werden, sind durch getrennte Aussprache jeder einzelnen Ziffer zu übermitteln,außer dass Transpondercodes, die aus ganzen Tausendern bestehen, zu übermitteln sind, indem die Ziffer in der Tausenderzahl ausgesprochen und das Wort"TAUSEND"/"THOUSAND" hinzugefügt wird.
  2. Alle Zahlen, die bei der Übermittlung anderer als der in Buchstabe a Nummer 1 genannten Informationen verwendet werden, sind durch die getrennte Aussprache jeder einzelnen Ziffer zu übermitteln, außer dass alle Zahlen, die ganze Hunderter und ganze Tausender beinhalten, zu übermitteln sind, indem jede einzelne Ziffer in der Zahl der Hunderter oder Tausender ausgesprochen und jeweils das Wort"HUNDERT"/"HUNDRED" oder"TAUSEND"/"THOUSAND" hinzugefügt wird Kombinationen von Tausendern und ganzen Hundertern sind zu übermitteln, indem jede einzelne Ziffer in der Zahl der Tausender ausgesprochen und das Wort"TAUSEND"/"THOUSAND" hinzugefügt wird, danach die Zahl der Hunderter, gefolgt von dem Wort"HUNDERT"/"HUNDRED".
  3. Ist eine Klärung, dass die übermittelte Zahl aus ganzen Tausendern und/oder ganzen Hundertern besteht, erforderlich, ist die Zahl durch die getrennte Aussprache jeder einzelnen Ziffer zu übermitteln.
  4. Bei der Übermittlung von Informationen über die Richtung zu einem Objekt oder zu Verkehr nach Uhrzeigerstellung ist die Information durch Aussprache der Ziffern zusammen, z.B."ZEHN UHR"/"TEN O"CLOCK","ELF UHR"/"ELEVEN O"CLOCK", zu übermitteln.
  5. Zahlen mit Dezimalkomma/Dezimalpunkt sind wie in Buchstabe a Nummer 1 vorgeschrieben zu übermitteln, wobei das Dezimalkomma/der Dezimalpunkt an der betreffenden Stelle durch das Wort"KOMMA"/"DECIMAL" anzugeben ist.
  6. Alle sechs Ziffern der numerischen Kennung sind zu verwenden, um den Funkkanal im VHF-Sprechfunk anzugeben, außer wenn sowohl die fünfte und die sechste Ziffer eine Null sind, in welchem Fall nur die ersten vier Ziffern zu verwenden sind.
Unterschied A10-02
ICAO-Anhang 10
Band II
Kapitel 5
5.2.1.7.3.2.3
ICAO-Anhang 10, Band II, Kapitel 5.2.1.7.3.2.3 wird in der Durchführungsverordnung (EU) Nr. 923/2012, SERA.14055, mit einem Unterschied umgesetzt. Der Unterschied zwischen dieser ICAO-Richtlinie und dieser Unionsverordnung ist folgender:

SERA.14055 Sprechfunkverfahren

b) 2. Bei der Antwort auf die obigen Anrufe ist das Rufzeichen der rufenden Funkstelle, gefolgt vom Rufzeichen der antwortenden Funkstelle, zu verwenden, was als Aufforderung zur Fortsetzung der Übermittlung durch die rufende Funkstelle zu verstehen ist.Für die Übergabe des Sprechfunkverkehrs innerhalb einer Flugverkehrsdienststelle kann das Rufzeichen der Flugverkehrsdienststelle ausgelassen werden, wenn dies von der zuständigen Behörde genehmigt ist."

ICAO-Anhang 11
Unterschiede zwischen dieser Verordnung und den Internationalen Richtlinien in Anhang 11 des Abkommens über die internationale Zivilluftfahrt, in der geänderten Fassung.

Unterschied A11-01
ICAO-Anhang 11
Kapitel 2
Absatz 2.25.5
Durchführungsverordnung (EU) Nr. 923/2012, SERA.3401 Buchstabe d Nummer 1, weicht von ICAO-Anhang 11, Richtlinie 2.25.5 ab, indem festgelegt wird:

"Zeitvergleiche müssenmindestens auf einehalbe Minute genau sein."

Unterschied A11-02
ICAO-Anhang 11

Kapitel 2

Absatz 2.6.1

Möglichkeit einer Ausnahme. Durchführungsverordnung (EU) Nr. 923/2012, SERA.6001, lässt zu, dass Luftfahrzeuge die Geschwindigkeitsbegrenzung von 250 kt überschreiten, wenn die zuständige Behörde dies für Luftfahrzeugmuster, die aus technischen oder Sicherheitsgründen diese Geschwindigkeit nicht beibehalten können, genehmigt.
Unterschied A11-03
ICAO-Anhang 11

Kapitel 3

Neue Bestimmung. Durchführungsverordnung (EU) Nr. 923/2012, SERA.8005 Buchstabe b, legt fest:

"b) Die von Flugverkehrskontrolldienststellen erteilten Freigaben haben eine Staffelung zu gewährleisten

  1. zwischen allen Flügen in Lufträumen der Klassen a und B;
  2. zwischen Flügen nach Instrumentenflugregeln in Lufträumen der Klassen C, D und E;
  3. zwischen Flügen nach Instrumentenflugregeln und Flügen nach Sichtflugregeln in Lufträumen der Klasse C;
  4. zwischen Flügen nach Instrumentenflugregeln und Sonderflügen nach Sichtflugregeln;
  5. zwischen Sonderflügen nach Sichtflugregeln, sofern von der zuständigen Behörde nichts anderes vorgeschrieben ist;

als Ausnahme davon kann auf Anforderung des Piloten eines Luftfahrzeugsund mit Zustimmung des Piloten des anderen Luftfahrzeugs und vorbehaltlich dementsprechender Vorschriften der zuständigen Behörde für die in Buchstabe b aufgeführten Fälle in Lufträumen der Klassen D und E eine Freigabe für einen Flug erteilt werden, sofern bei diesem eine eigene Staffelung für einen bestimmten Teil des Flugs unter 3 050 m (10 000 ft) während des Steig- oder Sinkflugs am Tag unter Sichtwetterbedingungen beibehalten wird."

Unterschied A11-04
ICAO-Anhang 11

Kapitel 3

Durchführungsverordnung (EU) Nr. 923/2012, SERA.8015 legt fest (unter Hinzufügung des unterstrichenen Textes zum Wortlaut der ICAO-Richtlinie in Anhang 11, 3.7.3.1):

"e) Wiederholung von Freigaben und sicherheitsrelevanten Informationen

  1. Die Flugbesatzung hat dem Fluglotsen die sicherheitsrelevanten Teile von Flugverkehrskontrollfreigaben und Anweisungen, die im Funksprechverkehr übermittelt werden, zu wiederholen. Die folgenden Punkte sind stets zu wiederholen:
    1. Streckenfreigaben der Flugverkehrskontrolle;
    2. Freigaben und Anweisungen für das Aufrollen und Landen auf, den Start von, das Anhalten vor, das Kreuzen von, das Rollen auf und Zurückrollen auf Pisten und
    3. Betriebspiste, Höhenmessereinstellungen, SSR-Codes,neu zugeteilte Funkkanäle, Anweisungen zur Flughöhe, Kurs- und Geschwindigkeitsanweisungen und
    4. Übergangsflächen, unabhängig davon, ob diese von einem Lotsen übermittelt wurden oder in ATIS-Aussendungen enthalten sind."
Unterschied A11-05
ICAO-Anhang 11

Kapitel 3

Durchführungsverordnung (EU) Nr. 923/2012, SERA.8015 Buchstabe e Nummer 2 legt fest (unter Hinzufügung des unterstrichenen Textes zum Wortlaut der ICAO-Richtlinie in Anhang 11, 3.7.3.1.1):

"2. Andere Freigaben oder Anweisungen, einschließlich konditioneller Freigabenund Rollanweisungen, sind zu wiederholen oder auf eine Weise zu bestätigen, dass eindeutig angegeben wird, dass sie verstanden wurden und eingehalten werden."

Unterschied A11-06
ICAO-Anhang 11

Kapitel 3

Neue Bestimmung. Durchführungsverordnung (EU) Nr. 923/2012, SERA.5010, legt fest:

SERA.5010 Sonderflüge nach Sichtflugregeln in Kontrollzonen

Sonderflüge nach Sichtflugregeln innerhalb einer Kontrollzone sind vorbehaltlich einer Flugverkehrskontrollfreigabe zulässig. Ausgenommen den von der zuständigen Behörde erlaubten Betrieb von Hubschraubern in Sonderfällen, wie unter anderem polizeilichen und medizinischen Flügen, Such- und Rettungsflügen und Flügen zur Brandbekämpfung, gelten die folgenden zusätzlichen Bedingungen:

a) Solche Sonderflüge nach Sichtflugregeln dürfen nur während des Tages durchgeführt werden, sofern nicht anderweitig von der zuständigen Behörde erlaubt;

b) für den Piloten:

  1. frei von Wolken und mit Erdsicht;
  2. Flugsicht von nicht weniger als 1.500 m oder, für Hubschrauber, von nicht weniger als 800 m;
  3. Geschwindigkeit von 140 kt IAS oder weniger, so dass anderer Verkehr und Hindernisse rechtzeitig genug erkannt werden können, um Zusammenstöße zu vermeiden; und

c) Eine Flugverkehrskontrollstelle darf einem Luftfahrzeug keine besondere Freigabe für den Flug nach Sichtflugregeln erteilen, auf einem in einer Kontrollzone gelegenen Flugplatz zu starten, zu landen oder in die Flugplatzverkehrszone oder die Platzrunde einzufliegen, wenn die gemeldeten Wetterbedingungen an diesem Flugplatz unterhalb der folgenden Mindestwerte liegen:

  1. eine Bodensicht von nicht weniger als 1.500 m oder, für Hubschrauber, von nicht weniger als 800 m;
  2. Hauptwolkenuntergrenze unter 180 m (600 ft).
Unterschied A03-07
ICAO-Anhang 3

Kapitel 5

Neue Bestimmung. Durchführungsverordnung (EU) Nr. 923/2012, SERA.12005, legt fest:

"b) Die zuständigen Behörden schreiben, soweit erforderlich, weitere Bedingungen fest, die von allen Luftfahrzeugen zu melden sind, wenn sie angetroffen oder beobachtet werden."


ENDE

umwelt-online - Demo-Version


(Stand: 09.10.2023)

Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)

(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)

Preise & Bestellung

Die Zugangskennung wird kurzfristig übermittelt

? Fragen ?
Abonnentenzugang/Volltextversion
