ERTMS/ETCS-Betriebsvorschriften | Anlage A |
Die Betriebsvorschriften für ERTMS/ETCS und ERTMS/GSM-R sind im Technischen Dokument 'ETCS- und GSM-R-Vorschriften und -Grundsätze - Version 4' festgelegt, das auf der ERA-Internetseite (www.era.europa.eu) veröffentlicht ist.
Gemeinsame betriebliche Grundsätze und Vorschriften | Anlage B |
Bei gestörtem Betrieb sind auch die Wiederherstellungsregelungen in Punkt 4.2.3.6.3 zu beachten.
1. Sandstreuanlage
Ist der Zug mit einer manuell betätigten Sandstreu anlage ausgerüstet, so ist es dem Triebfahrzeugführer grundsätzlich erlaubt, Sand zu streuen; er soll dies aber soweit möglich vermeiden
Ausnahmen davon sind:
2. Abfahrt des Zugs
Am Abfahrtsbahnhof oder nach einem planmäßigen Halt ist dem Triebfahrzeugführer die Abfahrt erlaubt, wenn folgende Bedingungen erfüllt sind:
3. Keine Zulassung der Zugfahrt zur vorgesehenen Zeit
Erhält der Triebfahrzeugführer zur vorgesehenen Zeit keine Zulassung für die Zugfahrt und ist ihm der Grund dafür unbekannt, so hat er dies dem Fahrdienstleiter mitzuteilen.
4. Vollständiger Ausfall der Frontscheinwerfer
Ist der Triebfahrzeugführer nicht in der Lage, Scheinwerfer an der Zugspitze anzubringen, so gilt Folgendes:
4.1. Bei guten Sichtverhältnissen
Der Triebfahrzeugführer meldet den Ausfall dem Fahrdienstleiter. Der Zug fährt mit maximal zulässiger Geschwindigkeit an die nächstgelegene Stelle, an der der Frontscheinwerfer instandgesetzt/ausgetauscht oder das Fahrzeug durch ein anderes ersetzt werden kann. Dabei betätigt der Triebfahrzeugführer falls notwendig oder entsprechend den Anweisungen des Fahrdienstleiters das akustische Warnsignal des Zuges.
4.2. Bei Dunkelheit oder schlechten Sichtverhältnissen
Der Triebfahrzeugführer meldet den Ausfall dem Fahrdienstleiter. Mit einem an der Zugspitze angebrachten Handscheinwerfer mit weißem Licht darf der Zug mit der für diesen Defekt maximal zulässigen Geschwindigkeit an die nächstgelegene Stelle gefahren werden, an der der Frontscheinwerfer instandgesetzt/ausgetauscht oder das Fahrzeug durch ein anderes ersetzt werden kann.
Ist kein Handscheinwerfer vorhanden, so darf der Zug die Fahrt nicht fortsetzen, es sei denn, der Fahrdienstleiter erteilt entsprechende Anweisungen zur Fortsetzung der Fahrt bis an die nächstgelegene geeignete Stelle, an der die Strecke freigemacht werden kann.
Dabei betätigt der Triebfahrzeugführer falls notwendig oder entsprechend den Anweisungen des Fahrdienstleiters das akustische Warnsignal des Zuges.
5. Vollständiger Ausfall des Zugschlusssignals
1. Stellt der Fahrdienstleiter einen vollständigen Ausfall des Zugschlusssignals fest, so hat er Vorkehrungen zu treffen, um den Zug an einer geeigneten Stelle anzuhalten und den Triebfahrzeugführer zu informieren.
2. Der Triebfahrzeugführer kontrolliert daraufhin die Zugvollständigkeit und setzt das Zugschlusssignal gegebenenfalls instand oder tauscht es aus.
3. Der Triebfahrzeugführer unterrichtet den Fahrdienstleiter, wenn der Zug zur Weiterfahrt bereit ist. Andernfalls, wenn keine Instandsetzung möglich ist, darf die Zugfahrt nicht fortgesetzt werden, sofern der Fahrdienstleiter und der Triebfahrzeugführer keine Sonderregelung vereinbaren.
6. Ausfall des akustischen Warnsignals
Bei einem Ausfall des akustischen Warnsignals hat der Triebfahrzeugführer den Fahrdienstleiter über den Ausfall zu unterrichten. Auf seiner Fahrt an die nächstgelegene Stelle, an der das akustische Warnsignal instand gesetzt oder das betroffene Fahrzeug ausgetauscht werden kann, darf der Zug die für diesen Defekt maximal zulässige Geschwindigkeit nicht überschreiten. Der Triebfahrzeugführer muss den Zug vor Bahnübergängen, an denen das akustische Warnsignal betätigt werden muss, anhalten können und darf die Fahrt nur dann fortsetzen, wenn der Bahnübergang gefahrlos befahren werden kann. Betrifft der Defekt ein Mehrklang-Warnsignal und ist noch mindestens einer der Töne funktionstüchtig, so darf die Zugfahrt normal fortsetzt werden.
7. Defekte Bahnübergänge
7.1. Verhinderung des Befahrens defekter Bahnübergänge
Wird ein technischer Defekt festgestellt, der das sichere Befahren eines Bahnübergangs beeinträchtigt, so ist das normale Befahren des Bahnübergangs bis zur Wiederherstellung des sicheren Betriebs zu verhindern.
7.2. Befahren defekter Bahnübergänge (falls zulässig)
1. Sind aufgrund der Art des Defekts weiterhin Zugfahrten möglich, so ist den Triebfahrzeugführern der jeweiligen Züge die Zulassung für die Fortsetzung der Fahrt und das Befahren des Bahnübergangs zu erteilen.
2. Nachdem der Triebfahrzeugführer zum Befahren des defekten Bahnübergangs angewiesen wurde, befährt er den Bahnübergang entsprechend den erhaltenen Anweisungen. Bei belegtem Bahnübergang unternimmt der Triebfahrzeugführer alle möglichen, zum Anhalten erforderlichen Maßnahmen.
3. Wenn sich der Zug dem Bahnübergang nähert, betätigt der Triebfahrzeugführer falls notwendig oder entsprechend den Anweisungen des Fahrdienstleiters das akustische Warnsignal. Bei freiem Bahnübergang setzt der Triebfahrzeugführer die Fahrt fort und beschleunigt den Zug, sobald die Zugspitze den Bahnübergang passiert hat.
8. Ausfall der Sprechfunkkommunikation
8.1. Ausfall des Zugfunks bei der Zugvorbereitung
Bei einem Defekt des fahrzeugseitigen Zugfunks dürfen keine Zugfahrten auf Strecken zugelassen werden, auf denen eine Funkausrüstung vorgeschrieben ist.
8.2. Ausfall des Zugfunks im Betrieb
Stellt der Triebfahrzeugführer einen Defekt des Sprechfunks fest, so hat er dies dem Fahrdienstleiter so rasch wie möglich zu melden. Anschließend befolgt der Triebfahrzeugführer die entsprechenden Anweisungen des Fahrdienstleiters für die Fortsetzung der Fahrt. Der Zugbetrieb mit defektem Zugfunk darf fortgesetzt werden,
9. Fahren auf Sicht
Bei Fahren auf Sicht muss der Triebfahrzeugführer
10. Bergung defekter Züge
1. Kommt ein Zug durch einen Defekt zum Stillstand, so hat der Triebfahrzeugführer den Fahrdienstleiter über den Defekt und dessen genaue Umstände umgehend zu informieren.
2. Wird ein Hilfstriebfahrzeug benötigt, müssen sich der Triebfahrzeugführer und der Fahrdienstleiter mindestens über Folgendes verständigen:
Nachdem der Triebfahrzeugführer Hilfe angefordert hat, darf der Zug auch bei einer zwischenzeitlichen Behebung des Fehlers nicht mehr bewegt werden, bis
3. Der Fahrdienstleiter darf die Einfahrt des Hilfstriebfahrzeugs in den vom defekten Zug belegten Abschnitt erst dann zulassen, wenn die Bestätigung vorliegt, dass der defekte Zug nicht mehr bewegt wird.
Sobald das Hilfstriebfahrzeug zur Einfahrt in den vom defekten Zug belegten Abschnitt bereit ist, teilt der Fahrdienstleiter dem Triebfahrzeugführer des Hilfstriebfahrzeugs mindestens Folgendes mit:
4. Der Triebfahrzeugführer des Zuges muss sicherstellen, dass
5. Sobald der Zug zur Abfahrt bereit ist, muss der verantwortliche Triebfahrzeugführer Kontakt zum Fahrdienstleiter aufnehmen, ihm eventuelle Beschränkungen mitteilen und die Zugfahrt entsprechend den etwaigen Anweisungen des Fahrdienstleiters durchführen.
11. Erlaubnis zur Vorbeifahrt an einem Halt zeigenden Signal
Der Triebfahrzeugführer des betreffenden Zuges muss die Erlaubnis zur Vorbeifahrt an einem Halt zeigenden Signal haben.
Bei der Erteilung der Erlaubnis muss der Fahrdienstleiter dem Triebfahrzeugführer alle die Zugfahrt betreffenden Anweisungen geben.
Der Triebfahrzeugführer muss den Anweisungen Folge leisten und etwaige Geschwindigkeitsbeschränkungen bis zu der Stelle einhalten, an welcher der Normalbetrieb wieder aufgenommen werden darf.
12. Unregelmäßigkeiten der streckenseitigen Signalgebung
Bei Auftreten einer der folgenden Unregelmäßigkeiten:
muss der Triebfahrzeugführer der restriktivsten Signalisierung, welche durch das Signal dargestellt werden könnte, Folge leisten.
In jedem Fall hat der Triebfahrzeugführer bei Feststellung der irregulären Signalisierung den Fahrdienstleiter darüber zu informieren.
13. Notruf
Bei Empfang eines Notrufs hat der Triebfahrzeugführer davon auszugehen, dass eine gefährliche Situation vorliegt, und er muss alle notwendigen Maßnahmen ergreifen, um den Auswirkungen dieser Situation vorzubeugen oder diese zu mindern.
Außerdem muss der Triebfahrzeugführer
Triebfahrzeugführer, die zum Halten angewiesen wurden, dürfen die Fahrt nicht ohne die Erlaubnis des Fahrdienstleiters fortsetzen. Die anderen Triebfahrzeugführer setzen das Fahren auf Sicht fort, bis der Fahrdienstleiter ihnen mitteilt, dass das Fahren auf Sicht nicht mehr erforderlich ist.
14. Sofortmaßnahmen zum Schutz von Zügen
1. Das Personal von EVU/IB muss bei Feststellung einer Gefährdung von Zügen Sofortmaßnahmen ergreifen, um die betroffenen Züge anzuhalten, sowie alles Nötige unternehmen, um Beschädigungen oder Verlust zu vermeiden.
2. Triebfahrzeugführer, die Kenntnis über eine Gefährdung ihres Zuges erhalten, müssen den Zug anhalten und die Gefährdung unverzüglich dem Fahrdienstleiter melden.
Sicherheitsrelevante Kommunikationsmethodik | Anlage C |
1. Anwendungsbereich und Zweck
1.1 In dieser Anlage werden Regeln für die sicherheitsrelevante Kommunikation zwischen dem Zugpersonal, in erster Linie dem Triebfahrzeugführer, und dem Zugfahrten zulassenden Personal des Infrastrukturbetreibers festgelegt und insbesondere die Struktur und Methodik dieser Kommunikation definiert. Die sicherheitsrelevante Kommunikation hat Vorrang vor jeder anderen Kommunikation.
2. Kommunikationsstruktur
2.1 Die Übertragung von sicherheitsrelevanten Meldungen auf dem Sprachweg muss knapp und eindeutig ohne die Verwendung von Abkürzungen erfolgen. Um sicherzustellen, dass die Meldung verstanden wird und die notwendigen Maßnahmen getroffen werden können, muss der Meldende
2.2 Notrufe dienen der Übermittlung von dringenden betrieblichen Anweisungen, die unmittelbar die Sicherheit des Eisenbahnbetriebs betreffen. Meldungen dieser Art müssen nicht unbedingt wiederholt werden.
3. Kommunikationsmethodik
3.1 Triebfahrzeugführer müssen sich mit der Zugnummer und der Position identifizieren. Fahrdienstleiter müssen sich mit dem Bereich oder dem Standort des Stellwerks identifizieren.
3.2 Bei der Kommunikation zwischen Fahrdienstleiter und Triebfahrzeugführer sind die Fahrdienstleiter dafür verantwortlich sicherzustellen, dass sie mit dem Triebfahrzeugführer innerhalb ihres Zuständigkeitsbereichs kommunizieren. Dies ist bei sich überschneidenden Kommunikationszellen von besonderer Bedeutung. Dieses Prinzip muss auch bei Wiederaufnahme einer unterbrochenen Kommunikation angewendet werden.
3.3 Dazu sind von den jeweiligen Beteiligten die nachfolgenden Meldungen zu verwenden.
Zugnummer.......................................
Hier ist.................................. (Bereich/Standort des Stellwerks) |
Hier ist Zugnummer....................... an..................... (Position) |
4. Kommunikationsregeln
4.1 Damit sicherheitsrelevante Meldungen unabhängig vom verwendeten Kommunikationsmittel korrekt verstanden werden, sind folgende Regeln anzuwenden:
4.2 Verwendung des Internationalen Phonetischen Alphabets:
A | Alpha | G | Golf | L | Lima | Q | Quebec | V | Victor |
B | Bravo | H | Hotel | M | Mike | R | Romeo | W | Whisky |
C | Charlie | I | India | N | November | S | Sierra | X | X-ray |
D | Delta | J | Juliet | O | Oscar | T | Tango | Y | Yankee |
E | Echo | K | Kilo | P | Papa | U | Uniform | Z | Zulu |
F | Foxtrot |
4.3 Zahlen sind als eine Folge der einzelnen Ziffern auszusprechen.
0 = null
1 = eins 2 = zwo (zwei) 3 = drei 4 = vier 5 = fünf 6 = sechs 7 = sieben 8 = acht 9 = neun |
5. Begriffe (Allgemein)
Glossar der bei der Kommunikation verwendeten Begriffe
5.1 Verfahren zur Regelung des Sprachverkehrs
5.1.1 Mitteilung, dass die Meldung beendet ist und der andere Gesprächspartner die Möglichkeit zum Sprechen hat:
Kommen |
5.2 Verfahren beim Empfang einer Meldung
5.2.1 Nach dem Empfang einer direkten Meldung
Bestätigung, dass die Meldung empfangen wurde:
Meldung empfangen |
5.2.2 Aufforderung zum Wiederholen einer Meldung, wenn diese schlecht empfangen oder nicht verstanden wurde:
Bitte wiederholen (+ langsam) |
5.2.3 Nach dem Empfang einer wiederholten Meldung
Begriffe zur Bestätigung, dass eine wiederholte Meldung genau mit der gesendeten Meldung übereinstimmt:
Richtig |
5.2.4 oder nicht:
Falsch (+ Ich wiederhole) |
5.3 Verfahren zum Beenden der Kommunikation
5.3.1 Nach dem Ende einer Meldung:
Ende |
5.3.2Bei einer vorübergehenden Unterbrechung mit Abbruch der Verbindung
Aufforderung, zu warten:
Bitte warten |
5.3.3 Mitteilung, dass die Verbindung möglicherweise abgebrochen, später aber wieder aufgenommen wird:
Ich rufe zurück |
6. Schriftliche Befehle
6.1 Schriftliche Befehle dürfen nur bei stehendem Zug gesendet werden und sind vom Fahrdienstleiter mit einer eindeutigen Identifizierungs- oder Genehmigungsnummer zu versehen.
6.2 Schriftliche Befehle haben Vorrang vor der entsprechenden streckenseitigen Signalisierung und/oder der Triebfahrzeugführer/Maschine-Schnittstelle (DMI), sofern nicht eine geringere Geschwindigkeit oder Entlassungsgeschwindigkeit als die im schriftlichen Befehl genannte Höchstgeschwindigkeit vorgeschrieben ist.
6.3 Schriftliche Befehle sollten in möglichst kurzer Entfernung von dem betroffenen Bereich erteilt werden.
6.4 Schriftliche Befehle dürfen erst erteilt werden, nachdem der Triebfahrzeugführer die Zugnummer und die Position des Zuges/der Rangierfahrt identifiziert hat.
6.5 Schriftliche Befehle müssen mindestens folgende Angaben enthalten:
6.6 Schriftliche Befehle können auf folgende Weise übertragen werden:
6.7 Bei Empfang eines schriftlichen Befehls muss der Triebfahrzeugführer prüfen, ob sich der Befehl auf seinen Zug/seine Rangierfahrt und seine aktuelle Position bezieht.
6.8 Ein bereits erteilter schriftlicher Befehl kann nur durch einen neuen schriftlichen Befehl, der ausdrücklich auf den vorangegangenen Befehl Bezug nimmt, zurückgenommen werden.
7. Begriffe (Schriftliche Befehle)
Glossar der bei der Kommunikation verwendeten Begriffe Verfahren zum Abbrechen einer Meldung
7.1 Begriff zum Abbrechen eines laufenden Vorgangs:
Vorgang abbrechen................... |
7.2 Wenn die Meldung anschließend wieder aufgenommen wird, muss das Verfahren von Anfang an wiederholt werden.
Fehler in der gesendeten Meldung
7.3 Wenn der Absender einen Fehler in seiner Meldung erkennt, muss er das Löschen der Meldung anfordern, indem er folgende Meldung sendet:
Fehler (+ Neue Anweisung folgt............) |
oder:
Falsch + Ich wiederhole |
worauf er die erste Meldung erneut senden muss.
Fehler beim Wiederholen
7.4 Wenn der Absender einen Fehler erkennt, während die Meldung wiederholt wird, muss er folgende Meldung senden:
Falsch + Ich wiederhole |
worauf er die erste Meldung erneut senden muss.
Nicht verstandene Meldung
7.5 Wenn einer der Beteiligten eine Meldung nicht vollständig versteht, muss er den anderen um Wiederholung bitten. Dazu muss er folgende Meldung senden:
Bitte wiederholen (+ langsam) |
8. Formularheft
8.1 Die Infrastrukturbetreiber müssen die Formularhefte und die einzelnen Formulare in ihrer Betriebssprache erstellen.
8.2 Alle zu verwendenden Formulare sind in Heft- oder elektronischer Form zusammenzustellen (Formularheft).
8.3 Zur Kennzeichnung der Formulare ist ein eindeutiger Buchstaben- oder Nummerncode zu entwickeln, der sich auf das Verfahren bezieht.
8.4 Das Formularheft ist vom Triebfahrzeugführer und dem Personal, das die Zugfahrten zulässt, zu benutzen. Die vom Triebfahrzeugführer und dem Personal, das die Zugfahrten zulässt, verwendeten Formularhefte müssen in der gleichen Weise strukturiert und nummeriert sein.
8.5 Die Formularhefte bestehen aus zwei Teilen.
8.5.1 Der erste Teil enthält mindestens folgende Punkte:
8.5.2 Der zweite Teil enthält die Formulare selbst. Diese müssen vom EVU zusammengestellt und dem Triebfahrzeugführer übergeben werden.
9. Glossar bahntechnischer Begriffe
9.1 Das Eisenbahnverkehrsunternehmen muss ein Glossar mit entsprechenden bahntechnischen Begriffen für jedes Streckennetz erstellen, auf dem seine Züge verkehren. Dabei muss es die Begriffe verwenden, die in der vom Eisenbahnverkehrsunternehmen gewählten Sprache und in der Betriebssprache der Infrastrukturbetreiber gängig sind, auf deren Infrastruktur seine Züge verkehren.
9.2 Es muss aus zwei Teilen bestehen:
Vom Infrastrukturbetreiber dem Eisenbahnverkehrsunternehmen bereitzustellende Elemente für das Streckenbuch und die Kompatibilität zwischen Zug und der zu befahrenen Strecke | Anlage D |
Nummer | Bezeichnung | Streckenbuch | Kompatibilität zwischen Zug und zu befahrener Strecke |
1 | Allgemeine Informationen zum IB | ||
1.1 | Name des IB | x | x |
1.2 | Mitgliedstaat | x | |
2 | Karten und Diagramme | ||
2.1 | Karte: Schematische Übersicht mit | ||
2.1.1 | Streckenabschnitten | x | |
2.1.2 | markanten Örtlichkeiten (Personen-, Rangier- und Güterbahnhöfe, Abzweigungen, Betriebswerke) | x | |
2.2 | Streckendiagramm | ||
Auf dem Diagramm anzugebende Informationen, ggf. durch Text ergänzt. Bei getrennten Diagrammen für Personen- und Güterbahnhöfe bzw. für Betriebswerke können die Informationen auf dem Streckendiagramm vereinfacht werden. | |||
2.2.1 | Anzeige der durchgehenden Hauptgleise, sonstiger Hauptgleise, Auffang-/Schutz weichen und Zugangsmöglichkeit zu Nebengleisen | x | |
2.2.2 | Markante Örtlichkeiten (Personen- und Rangierbahnhöfe, Abzweigungen, Güterterminals) und ihre Lage zur Strecke | x | |
2.2.3 | Standort, Art und Bezeichnung aller ortsfesten Signale, die für Züge relevant sind | x | |
2.3 | Diagramme für Personen-/Güterbahnhöfe und Betriebswerke | ||
Auf ortsspezifischen Diagrammen anzugebende Informationen, ggf. durch Text ergänzt | |||
2.3.1 | Name des Standorts | x | x |
2.3.2 | Art des Standorts (Personenbahnhof, Güterbahnhof, Rangierbahnhof, Betriebs werk) | x | |
2.3.3 | Standort, Art und Kennzeichnung von ortsfesten Signalen zum Schutz von Gefahrpunktstellen | x | |
2.3.4 | Bezeichnung und Plan der Gleise einschließlich Weichen | x | |
2.3.5 | Bezeichnung der Bahnsteige | x | x |
2.3.6 | Nutzlänge der Bahnsteige | x | x |
2.3.7 | Bahnsteigkantenhöhe | x | x |
2.3.8 | Bezeichnung der Hauptgleise | x | x |
2.3.9 | Länge der Hauptgleise | x | |
3 | Spezifische Informationen zum Streckenabschnitt | ||
3.1 | Allgemeine Merkmale | ||
3.1.1 | Endpunkt des Streckenabschnitts 1 | x | x |
3.1.2 | Endpunkt des Streckenabschnitts 2 | x | x |
3.1.3 | Streckenseitige Entfernungsangaben (Abstände, Aussehen und Aufstellung) | x | |
3.1.4 | Zulässige Höchstgeschwindigkeit(en) / Geschwindigkeiten gemäß der zugewiesenen Fahrplantrasse | x | x |
3.1.5 | Sonstige Informationen, die dem Triebfahrzeugführer bekannt sein müssen | x | |
3.1.6 | Spezifische geografische Angaben zur örtlichen Infrastruktur | x | |
3.1.7 | Spezielle Einschränkungen für Gefahrguttransporte | x | |
3.1.8 | Spezielle Einschränkungen für Ladungen | x | |
3.1.9 | Mittel zur Kommunikation mit den Stellen zur Disposition des Betriebs / Zulassung von Zugfahrten im Normalbetrieb, bei gestörtem Betrieb und in Notsituationen | x | |
3.2 | Spezifische technische Daten | ||
3.2.1 | Spurweite | x | |
3.2.2 | Lichtraumprofil | x | |
3.2.3 | Höchstzulässige Radsatzlast | x | |
3.2.4 | Höchstzulässige Meterlast | x | |
3.2.5 | Maximaler Überhöhungsfehlbetrag | x | |
3.2.6 | Mindestbogenhalbmesser | x | |
3.2.7 | Prozentsatz der Neigungen | x | x |
3.2.8 | Ort der Neigungen | x | x |
3.2.9 | Informationen zur Bremsleistung | x | |
3.2.10 | Bei Bremssystemen ohne Rad/Schiene-Haftreibung: höchstzulässige Bremskraft | x | |
3.2.11 | Tunnel: Brandschutzklassen und tunnelspezifische Daten in Punkt 4.2.1.2.2.1c | x | x |
3.2.12 | Bereiche, in denen nicht angehalten werden darf: Kennzeichnung, Ortsangabe und Art | x | |
3.2.13 | Industrielle Risiken - Orte, an denen ein Ausstieg den Triebfahrzeugführer gefährden könnte | x | |
3.2.14 | Lage der Bereiche zur Prüfung der Sandstreu anlage (falls vorhanden) | x | |
3.3 | Teilsystem "Energie" | ||
3.3.1 | Energieversorgungssystem (Spannung und Frequenz) | x | x |
3.3.2 | Maximaler Zugstrom | x | x |
3.3.3 | Beschränkungen hinsichtlich der Leistungsaufnahme bestimmter elektrischer Triebfahrzeuge | x | |
3.3.4 | Beschränkungen hinsichtlich Mehrsystem-Triebfahrzeugen zur Trennung von der Fahrleitung (Position des Stromabnehmers) | x | |
3.3.5 | Standorte der Schutzstrecken | x | |
3.3.6 | Lage der Bereiche, die mit gesenktem Stromabnehmer zu durchfahren sind | x | |
3.3.7 | Geltende Bestimmungen zur Nutzbremsung | x | x |
3.3.8 | Maximale Stromaufnahme im Stillstand je Stromabnehmer | x | x |
3.3.9 | Anforderungen bezüglich der Zahl der gehobenen Stromabnehmer und deren Abstand voneinander | x | |
3.3.10 | Fahrdrahthöhe | x | |
3.3.11 | Zulässige Merkmale der Stromabnehmer | x | |
3.3.12 | Zulässige mittlere Kontaktkraft | x | |
3.4 | Teilsystem "Zugsteuerung/Zugsicherung und Signalgebung" | ||
3.4.1 | Notwendigkeit der gleichzeitigen Aktivierung von mehr als einem System | x | |
ERTMS/ETCS | |||
3.4.2 | Anwendungsstufe (Level) | x | |
3.4.3 | Fahrzeugseitige Zusatzfunktionen: Infill | x | |
3.4.4 | Nummer der Softwareversion | x | |
ERTMS/GSM-R-Funk | |||
3.4.5 | Versionsnummer | x | |
Klasse-B-Signalsysteme | |||
3.4.6 | Systembezeichnung | x | |
3.4.7 | Nummer der Softwareversion | x | |
Klasse-B-Funksysteme | |||
3.4.8 | Systembezeichnung | x | |
3.4.9 | Nummer der Softwareversion | x | |
Geschwindigkeitsbegrenzung in Verbindung mit der Bremsleistung | |||
3.4.10 | Klasse-B-Systeme der Zugsteuerung/Zugsicherung und Signalgebung | x | |
Umschaltung | |||
3.4.11 | Besondere Bedingungen für das Umschalten zwischen verschiedenen Klasse-B-Systemen der Zugsteuerung/Zugsicherung und Signalgebung | x | |
3.4.12 | Besondere technische Bedingungen für das Umschalten zwischen ERTMS/ETCS und Klasse-B-Systemen | x | |
3.4.13 | Spezielle Anweisungen (Position) für das Umschalten zwischen den Funksyste men | x | |
EMV-Anfälligkeit infrastrukturseitiger Komponenten der Zugsteuerung/Zugsicherung und Signalgebung | |||
3.4.14 | Zulässigkeit der Benutzung von Wirbelstrombremsen | x | x |
3.4.15 | Zulässigkeit der Benutzung elektromagnetischer Bremsen | x | x |
3.5 | Teilsystem "Verkehrsbetrieb und Verkehrssteuerung" | ||
3.5.1 | Betriebssprache | x | |
3.5.2 | Spezielle klimatische Bedingungen und entsprechende Einrichtungen, soweit vor handen | x |
Sprach- und Kommunikationsniveau | Anlage E |
Die mündliche Ausdrucksfähigkeit in einer bestimmten Sprache lässt sich in fünf Stufen unterteilen:
Stufe | Beschreibung |
5 |
|
4 |
|
3 |
|
2 |
|
1 |
|
Mindestanforderungen an die berufliche Qualifikation von Zugbegleitern | Anlage F |
1. Allgemeine Anforderungen
2. Fachkenntnisse
Jede Zulassung erfordert den erfolgreichen Abschluss einer erstmaligen Prüfung und Bestimmungen zur laufenden Beurteilung und Schulung gemäß Punkt 4.6.
2.1. Allgemeine Kenntnisse
2.2. Kenntnis der für die Aufgaben relevanten betrieblichen Verfahren und Sicherheitssysteme
2.3. Kenntnis der Fahrzeuge
2.4. Streckenkenntnis
2.5. Kenntnisse über die Sicherheit der Reisenden
Die Schulung über die Sicherheit der Reisenden muss mindestens Folgendes beinhalten:
3. Fähigkeit, die Kenntnisse in der Praxis anzuwenden
Die Fähigkeit, die Kenntnisse in der Praxis im Normalbetrieb, bei gestörtem Betrieb und in Notsituationen anzuwenden, erfordert, dass das Personal mit folgenden Punkten voll vertraut ist:
Im Einzelnen:
Mindestanforderungen an die berufliche Qualifikation von Zugvorbereitern | Anlage G |
1. Allgemeine Anforderungen
2. Fachkenntnisse
Jede Zulassung erfordert den erfolgreichen Abschluss einer erstmaligen Prüfung und Bestimmungen zur laufenden Beurteilung und Schulung gemäß Punkt 4.6.
2.1. Allgemeine Kenntnisse
2.2. Kenntnis der für die Aufgaben relevanten betrieblichen Verfahren und Sicherheitssysteme
2.3. Kenntnis der Zugausrüstung
3. Fähigkeit, die Kenntnisse in der Praxis anzuwenden
Die Fähigkeit, die Kenntnisse in der Praxis im Normalbetrieb, bei gestörtem Betrieb und in Notsituationen anzuwenden, erfordert, dass das Personal mit folgenden Punkten voll vertraut ist:
insbesondere:
Europäische Fahrzeugnummer und entsprechende Kennbuchstaben | Anlage H |
1. Allgemeine Bestimmungen zur europäischen Fahrzeugnummer
Die europäische Fahrzeugnummer wird gemäß den in Anlage 6 der Entscheidung 2007/756/EG der Kommission 1 festgelegten Codes zugewiesen.
Die europäische Fahrzeugnummer ist zu ändern, wenn sie aufgrund technischer Veränderungen des Fahrzeugs auf die Interoperabilitätseignung oder die technischen Merkmale gemäß dieser Anlage nicht mehr zutrifft. Solche technischen Veränderungen erfordern gegebenenfalls eine neue Inbetriebnahme gemäß den Artikeln 20 bis 25 der Richtlinie 2008/57/EG.
2. Allgemeine Bestimmungen zu Außenanschriften
Die für Außenanschriften verwendeten Großbuchstaben und Ziffern müssen eine Zeichenhöhe von mindestens 80 mm aufweisen und in serifenlosen Schriftzeichen in Korrespondenzqualität ausgeführt sein. Eine geringere Zeichenhöhe ist nur dann zulässig, wenn die Anschrift nur an den Längsträgern angebracht werden kann.
Die Anschrift darf höchstens 2 Meter über Schienenoberkante angebracht werden.
Der Halter kann in Zeichen, die größer sind als die Ziffern der europäischen Fahrzeugnummer, eine eigene Kennnummer anbringen (die im Allgemeinen aus einer Seriennummer und einer alphabetischen Ergänzung besteht), wenn er dies für den Betrieb für nützlich erachtet. Die Stelle, an der diese Kennnummer angebracht wird, bleibt dem Halter überlassen; es muss jedoch gewährleistet sein, dass die europäische Fahrzeugnummer stets leicht von der eigenen Kennnummer des Halters zu unterscheiden ist.
3. Güterwagen
Die Anschrift ist nach folgenden Vorgaben am Wagenkasten anzubringen:
23. | TEN | 31. | TEN | 33. | TEN | |||
80 | D-RFC | 80 | D-DB | 84 | NL-ACTS | |||
7369 | 553-4 | 0691 | 235-2 | 4796 | 100-8 | |||
Zcs | Tanoos | Slpss |
In den Beispielen
stehen D und NL für die registrierenden Mitgliedstaaten gemäß der Entscheidung 2007/756/EG Anlage 6 Teil 4;
stellen RFC, DB und ACTS die Fahrzeughalterkennzeichnung gemäß der Entscheidung 2007/756/EG Anlage 6 Teil 1 dar.
Bei Wagen, die keine Fläche aufweisen, die für diese Anordnung groß genug ist (was insbesondere bei Flachwagen der Fall sein kann), ist die Anschrift wie folgt anzubringen:
01 | 87 | 3320 | 644-7 |
TEN | F-SNCF | Ks |
Wenn ein oder mehrere Buchstaben mit nationaler Bedeutung am Güterwagen angebracht sind, muss diese nationale Anschrift hinter der internationalen Buchstabenkennzeichnung angebracht und wie folgt durch einen Trennstrich von ihr getrennt sein:
01 | 87 | 3320 | 644-7 |
TEN | F-SNCF | Ks-xy |
4. Reisezugwagen ohne Eigenantrieb
Die Nummer ist auf jeder Seitenwand des Fahrzeugs wie folgt anzubringen:

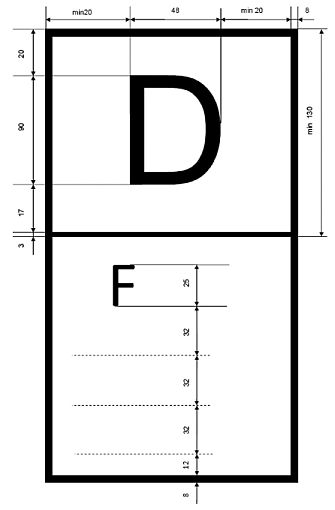

Die Kennzeichnung des Landes, in dem das Fahrzeug registriert ist, und die technischen Daten müssen direkt vor, hinter oder unter der europäischen Fahrzeugnummer angebracht sein.
Bei Reisezugwagen mit Führerraum (Steuerwagen) muss die europäische Fahrzeugnummer auch im Führerraum angebracht sein.
5. Lokomotiven, Triebfahrzeuge und Sonderfahrzeuge
Die europäische Fahrzeugnummer muss auf jeder Seitenwand des Triebfahrzeugs wie folgt angebracht sein:
92 10 1108 062-6
Die europäische Fahrzeugnummer muss auch in jedem Führerraum des Triebfahrzeugs angebracht sein.
6. Alphabetische Kennzeichnung der Interoperabilitätseignung
'TEN': Fahrzeug, das die folgenden Bedingungen erfüllt:
'PPV/PPW': Fahrzeug, das die Anforderungen des PPV/PPW- oder PGW-Abkommens erfüllt (innerhalb der OSJD- Staaten). (Im Original: PPV/PPW; PGW:
Auf Fahrzeugen, die nicht gemäß Artikel 23 Absatz 1 der Richtlinie 2008/57/EG für die Inbetriebnahme in allen Mitgliedstaaten zugelassen sind, ist der Mitgliedstaat anzugeben, in dem das Fahrzeug zur Inbetriebnahme zugelassen ist. Diese Anschrift muss einer der folgenden Zeichnungen entsprechen, in denen D für den Mitgliedstaat steht, der die erste Genehmigung erteilt hat (im Beispiel: Deutschland), und F für den zweiten Mitgliedstaat, der eine Genehmigung erteilt hat (im Beispiel: Frankreich). Die Mitgliedstaaten sind mit den Codes gemäß der Entscheidung 2007/756/EG Anlage 6 Teil 4 anzugeben.
___
1) Entscheidung 2007/756/EG der Kommission vom 9. November 2007 zur Annahme einer gemeinsamen Spezifikation für das nationale Einstellungsregister nach Artikel 14 Absätze 4 und 5 der Richtlinien 96/48/EG und 2001/16/EG (ABl. Nr. L 305 vom 23.11.2007 S. 30).
Liste der offenen Punkte | Anlage I |
Gemeinsame betriebliche Grundsätze und Regeln
Glossar | Anlage J |
Die Definitionen dieses Glossars gelten für die in der vorliegenden TSI verwendeten Begriffe.
Begriff | Definition |
Abfertigung | Siehe Zugabfertigung |
Außergewöhnliche Beladungen | Ladung (z.B. Container, Wechselbehälter o. Ä.) auf einem Schienenfahrzeug, dessen Größe und/ oder Radsatzlast eine Sondergenehmigung für die Fahrt und/oder besondere Fahrbedingungen auf der Strecke oder auf einem Teil davon erfordert. |
Bedingungen für den Gesundheitsschutz und die Sicherheit am Arbeitsplatz | Im Rahmen dieser TSI bezieht sich dies nur auf die medizinischen und psychologischen Anforderungen hinsichtlich des Betriebs der jeweiligen Elemente des Teilsystems. |
Betriebssprache | Sprache bzw. Sprachen, die von einem Infrastrukturbetreiber für die Vermittlung von betriebs- oder sicherheitsrelevanten Meldungen zwischen dem Personal des Infrastrukturbetreibers und Eisenbahnverkehrsunternehmen verwendet wird/werden und in seinen Netzzugangsbedingungen veröffentlicht ist/sind. |
Echtzeit | Möglichkeit, Informationen zu bestimmten Ereignissen bei einer Zugfahrt (Ankunft, Durchfahrt, Abfahrt in einem Bahnhof) zu dem Zeitpunkt zu verarbeiten/auszutauschen, zu dem sie eintreten. |
Fahrdienstleiter | Bediensteter, der für die Bestimmung der Fahrstraßen von Zügen/Rangierfahrten und die Anweisung der Triebfahrzeugführer zuständig ist. |
Fahrplan | Dokument oder System mit Einzelangaben zu Fahrten von Zügen auf Fahrplantrassen. |
Fahrzeitmesspunkt | Im Fahrplan eines Zugs gekennzeichneter Punkt, an dem eine bestimmte Zeit gemessen wird, z.B. Ankunfts-, Abfahrts- oder Durchfahrtszeit (wenn der Zug an dem Punkt nicht hält). |
Gefahrguttransport | Gemäß der Richtlinie 2008/68/EG des Europäischen Parlaments und des Rates über die Beförderung gefährlicher Güter im Binnenland |
Gestörter Betrieb | Betrieb bei ungeplanten Ereignissen, die einen normalen Zugbetrieb verhindern. |
Fahrplanhalt | Im Fahrplan eines Zugs festgelegter Punkt, an dem dieser planmäßig anhält, um bestimmte Tätigkeiten zu ermöglichen, z.B. Ein-, Um- und Aussteigen von Reisenden. |
Haltsignal | Jede Signalstellung, die dem Triebfahrzeugführer eine Vorbeifahrt an diesem Signal verbietet |
Heißläufer | Radsatzlager, dessen Temperatur die zulässige Betriebstemperatur überschreitet. |
Kompetenz | Qualifikation und Erfahrung, die erforderlich sind, um die betreffende Aufgabe sicher und zuverlässig zu erfüllen. Erfahrung kann dabei auch während der Schulung gesammelt werden. |
Leistungsüberwachung | Systematische Beobachtung und Aufzeichnung/Dokumentation zur Leistung des Zugbetriebs und der Infrastruktur mit dem Ziel, die Leistung beider zu verbessern. |
Meldepunkt | Im Fahrplan angegebener Punkt, an dem ein Bericht über die Ankunft, Durchfahrt, Abfahrt der Züge verlangt wird. |
Nebengleis | Alle Gleise innerhalb einer Betriebsstelle, die ausschließlich für andere Fahrten als Zugfahrten genutzt werden. |
Notruf | Verbindungsaufbau in bestimmten Gefahrsituationen zur Warnung aller Züge/Rangierfahrten in einem definierten Gebiet. |
Personal | Beschäftigte eines Eisenbahnverkehrsunternehmens oder eines Infrastrukturbetreibers bzw. deren Unterauftragnehmer, die Aufgaben nach dieser TSI erfüllen. |
Planmäßiger Halt | Ein aus kommerziellen oder betrieblichen Gründen eingeplanter Halt. |
Qualifikation | Physische und psychologische Eignung für die Aufgaben in Verbindung mit den erforderlichen Kenntnissen. |
Reisende(r) | Person (jedoch kein Beschäftigter mit speziellen Aufgaben im Zug), die im Zug fährt bzw. sich vor und nach einer Zugfahrt auf dem Eisenbahngelände aufhält. |
Sicherheitsrelevante Tätigkeit | Tätigkeit des Personals, die mit der Steuerung oder Bewegung eines Zuges verbunden ist oder bei der streckenseitigen Regelung von Fahrten, durch die die Gesundheit und Sicherheit von Personen beeinträchtigt werden kann. |
Sonstiges Hauptgleis | Mit dem durchgehenden Hauptgleis verbundenes Hauptgleis, das zum Vorfahren, Kreuzen und Abstellen genutzt wird. |
Störung | Gemäß Definition nach Artikel 3 der Richtlinie 2004/49/EG. |
Streckenabschnitt | Spezieller Abschnitt bzw. spezielle Abschnitte einer Strecke |
Triebfahrzeug | Fahrzeug, das allein fahren und andere Fahrzeuge ziehen kann, die mit ihm gekuppelt sind. |
Triebfahrzeugführer | Gemäß Definition nach Artikel 3 der Richtlinie 2007/59/EG. |
Unfall | Gemäß Definition nach Artikel 3 der Richtlinie 2004/49/EG. |
Zug | Triebfahrzeug(e) mit oder ohne andere gekuppelte Fahrzeuge und mit spezifischen Zugdaten, die zwischen zwei oder mehr festgelegten Punkten auf den TEN-Strecken verkehren. |
Zugabfertigung | Mitteilung an den Triebfahrzeugführer, dass alle Bahnhofs- oder Betriebswerktätigkeiten beendet sind und - soweit das verantwortliche Personal betroffen ist - die Zugfahrt zugelassen ist. |
Zuglänge | Gesamtlänge aller Fahrzeuge über Puffer einschließlich der Lokomotive(n) |
Zugpersonal | Mitglieder des Bordpersonals eines Zuges, die nachweislich qualifiziert sind und von einem EVU dazu eingesetzt werden, spezifische, genau festgelegte sicherheitsrelevante Aufgaben im Zug zu erfüllen, zum Beispiel der Lokführer oder Schaffner. |
Zugvorbereitung | Tätigkeiten, mit denen ein Zug für den sicheren Betriebseinsatz vorbereitet wird, so dass die Zugausrüstung einwandfrei funktioniert und die Zusammensetzung des Zugs seiner Fahrplantrasse entspricht. Die Zugvorbereitung beinhaltet auch technische Inspektionen vor der Abfahrt. |
Zulassung der Zugfahrt | Ausführung von Bedienungshandlungen und sonstigen Tätigkeiten zur sicheren Durchführung des Zugverkehrs in Stellwerken, in Kontrollräumen für Bahnstromversorgung und in Betriebsleitstellen, die die Erlaubnis für Zugfahrten erteilen. Dazu gehört nicht das Personal von Eisenbahnverkehrsunternehmen, das für die Verwaltung der Ressourcen wie Zugpersonal und Fahrzeuge verantwortlich ist. |
Abkürzung | Bedeutung |
AC | Wechselstrom (Alternating Current) |
CEN | Europäisches Komitee für Normung (Comité Européen de Normalisation). |
COTIF | Übereinkommen über den internationalen Eisenbahnverkehr (Convention relative aux Transports Internationaux Ferroviaires) |
dB | Dezibel |
DC | Gleichstrom (Direct Current) |
DMI | Schnittstelle Triebfahrzeugführer-Maschine (Driver Machine Interface) |
EG | Europäische Gemeinschaft |
EIRENE | Europäisches integriertes Eisenbahn-Funknetzwerk (European Integrated Railway Radio Enhanced Network) |
EKG | Elektrokardiogramm |
EN | Europäische Norm |
ENE | Energie |
ERA | Europäische Eisenbahnagentur |
ERTMS | Europäisches Eisenbahnverkehrsleitsystem (European Rail Traffic Management System) |
ETCS | Europäisches Zugsteuerungssystem |
EU | Europäische Union |
EVU | Eisenbahnverkehrsunternehmen |
FRS | Spezifikation für funktionale Anforderungen (Functional Requirement Specification) |
GSM-R | Digitale Mobilfunk-Kommunikation für Eisenbahnen |
HABD | Heißläuferortungs anlage |
Hz | Hertz |
IB | Infrastrukturbetreiber |
INF | Infrastruktur |
OSJD | Organisation für die Zusammenarbeit der Eisenbahnen (Organisation for Cooperation of Railways) |
PPV / PPW | Russische Abkürzung für 'Prawila Polsowanija Wagonami w meschdunarodnom soobschtschenij' = Vorschriften für den Einsatz von Eisenbahnfahrzeugen im internationalen Verkehr |
RST | Fahrzeuge (Rolling Stock) |
SMS | Sicherheitsmanagementsystem |
SPAD | Überfahrenes Haltesignal (Signal Passed at Danger) |
SRS | System-Anforderungsspezifikation (System Requirements Specification) |
TAF | Telematikanwendungen im Güterverkehr (Telematic Applications for Freight) |
TEN | Transeuropäisches Netz |
TSI | Technische Spezifikation für die Interoperabilität |
UIC | Internationaler Eisenbahnverband (Union Internationale des Chemins de fer) |
VKM | Fahrzeughalterkennzeichnung (Vehicle Keeper Marking) |
VVS | Verkehrsbetrieb und Verkehrssteuerung |
ZZS | Zugsteuerung/Zugsicherung und Signalgebung" |
Anhang II |
Der Anhang der Entscheidung 2007/756/EG wird wie folgt geändert:
1. Kapitel 1 wird wie folgt geändert:
a) Die Beschreibung des Datenfelds 1 "Europäische Fahrzeugnummer" erhält folgende Fassung:
"numerischer Identifizierungscode gemäß Anlage 6";
b) Fußnote 1 erhält folgende Fassung:
"1) Entfällt".
c) Die Beschreibung des Datenfelds 2.1 erhält folgende Fassung:
"Numerischer Code des Mitgliedstaats gemäß Anlage 6 Teil 4".
d) Die Beschreibung des Datenfelds 11 erhält folgende Fassung:
"Numerischer Code des Mitgliedstaats gemäß Anlage 6 Teil 4".
2. In Kapitel 2.1 "Verbindungen zu anderen Registern" erhält die Erläuterung des VKMR folgende Fassung:
"VKMR: Dieses Register wird gemeinschaftlich von ERa und OTIF verwaltet (ERa für die EU und OTIF für alle nicht der EU angehörenden OTIF-Mitgliedstaaten). Der Halter wird im NVR verzeichnet. In Anlage 6 werden andere globale Zentralregister (beispielsweise Fahrzeugtypcodes, Interoperabilitätscodes, Ländercodes usw.) angeführt, die von einer 'zentralen Stelle' verwaltet werden sollen, die aus einer Zusammenarbeit von ERa und OTIF resultiert."
3. Die folgende Anlage wird eingefügt:
" Anlage 6
Teil '0' - Fahrzeugkennzeichnung
Allgemeine Bemerkungen
In dieser Anlage sind die europäische Fahrzeugnummer und die zugehörige Kennzeichnung beschrieben, die sichtbar an den Fahrzeugen angebracht werden müssen, um diese beim Betrieb eindeutig und dauerhaft identifizieren zu können. Andere Nummern und Kennzeichnungen am Fahrzeug, die am Wagenkasten oder an den Hauptkomponenten des Fahrzeugs bei dessen Bau eingraviert oder auf andere Weise dauerhaft daran angebracht werden, werden in dieser Anlage nicht behandelt.
Europäische Fahrzeugnummer und damit verbundene Abkürzungen
Jedes Eisenbahnfahrzeug erhält eine 12-stellige Nummer (sog. europäische Fahrzeugnummer, EVN) mit folgender Struktur:
Fahrzeuggruppe | Interoperabilitäts- eignung und Fahrzeugtyp [2 Ziffern] |
Land, in dem das Fahrzeug registriert ist [2 Ziffern] |
Technische Merkmale [4 Ziffern] | Seriennummer [3 Ziffern] |
Prüfziffer (1 Ziffer) |
Güterwagen |
00 bis 09 | 01 bis 99 [Details in Teil 4] |
0000 bis 9999 [Details in Teil 9] |
000 bis 999 | 0 bis 9 [Details in Teil 3] |
10 bis 19 | |||||
20 bis 29 | |||||
30 bis 39 | |||||
40 bis 49 | |||||
80 bis 89 | |||||
[Details in Teil 6] | |||||
Reisezugwagen ohne Eigenantrieb |
50 bis 59 | 0000 bis 9999 [Details in Teil 10] |
000 bis 999 | ||
60 bis 69 | |||||
70 bis 79 | |||||
[Details in Teil 7] | |||||
Triebfahrzeuge und Einheiten in Zugeinheiten in fester oder vorgegebener Anordnung |
90 bis 99 [Details in Teil 8] |
0000000 bis 8999999 (Die Bedeutung dieser Ziffern wird von den Mitgliedstaaten festgelegt, ggf. durch bilaterale oder multilaterale Vereinbarungen) |
|||
Sonderfahrzeuge | 9000 bis 9999 [Details in Teil 11] |
000 bis 999 |
Innerhalb desselben Landes sind die sieben Ziffern der technischen Merkmale und die Seriennummer ausreichend zur eindeutigen Identifizierung eines Fahrzeugs in den Gruppen Reisezugwagen ohne Eigenantrieb und Sonderfahrzeuge1.
Diese Nummer wird durch alphabetische Kennzeichnungen ergänzt:
Die europäische Fahrzeugnummer ist zu ändern, wenn sie aufgrund technischer Veränderungen des Fahrzeugs auf die Interoperabilitätseignung oder die technischen Merkmale gemäß dieser Anlage nicht mehr zutrifft. Solche technischen Veränderungen erfordern gegebenenfalls eine neue Inbetriebnahme gemäß den Artikeln 20 bis 25 der Richtlinie 2008/57/EG.
Teil 1 - Fahrzeughalterkennzeichnung
1. Definition der Fahrzeughalterkennzeichnung (VKM)
Die Fahrzeughalterkennzeichnung (VKM, Vehicle Keeper Marking) ist ein alphabetischer Code aus zwei bis fünf Buchstaben2. Eine VKM muss an jedem Eisenbahnfahrzeug in der Nähe der europäischen Fahrzeugnummer angebracht werden. Die VKM identifiziert den Fahrzeughalter, der im nationalen Fahrzeugregister eingetragen ist.
Die VKM wird in allen von dieser TSI betroffenen Ländern und in allen Ländern, die eine Vereinbarung abgeschlossen haben, nach der das System der Fahrzeugnummerierung und der Fahrzeughalterkennzeichnung nach dieser TSI übernommen wird, nur einmal vergeben und hat dort Gültigkeit.
2. Format der Fahrzeughalterkennzeichnung
Die VKM ist die Darstellung des vollen Namens des Fahrzeughalters oder einer Abkürzung davon, wenn möglich in einer erkennbaren Ausführung. Dazu können alle 26 Buchstaben des lateinischen Alphabets verwendet werden. Die Buchstaben der VKM müssen Großbuchstaben sein. Buchstaben, die nicht die ersten Buchstaben in den Wörtern des Fahrzeughalternamens darstellen, können klein geschrieben werden. Bei der Prüfung auf Eindeutigkeit werden die klein geschriebenen Buchstaben wie Großbuchstaben behandelt.
Die Buchstaben können diakritische Zeichen enthalten3. Bei diesen Buchstaben verwendete diakritische Zeichen werden bei der Prüfung auf Eindeutigkeit der Kennzeichnung ignoriert.
Bei Fahrzeugen von Haltern in einem Land, in dem keine lateinischen Buchstaben benutzt werden, kann hinter der VKM in landesüblicher Schrift eine Übersetzung mit lateinischen Buchstaben - durch einen Schrägstrich (/) getrennt - hinzugefügt werden. Diese VKM-Übersetzung wird bei der Datenverarbeitung nicht berücksichtigt.
3. Bestimmungen zur Zuweisung von Fahrzeughalterkennzeichnungen
Einem Fahrzeughalter kann mehr als eine VKM zugewiesen werden, wenn
Eine einheitliche VKM kann für eine Gruppe von Unternehmen vergeben werden,
4. VKM-Register und Zuweisungsverfahren
Das VKM-Register ist öffentlich und wird in Echtzeit aktualisiert.
Ein Antrag auf Zuweisung einer VKM wird bei der zuständigen nationalen Behörde des Antragstellers eingereicht und an die ERa weitergeleitet. Eine VKM darf erst nach deren Veröffentlichung durch die ERa verwendet werden.
Der VKM-Inhaber muss der zuständigen nationalen Behörde das Ende der Verwendung seiner VKM mitteilen. Die zuständige nationale Behörde leitet diese Information an die ERa weiter. Die VKM wird zurückgenommen, sobald der Halter nachgewiesen hat, dass die Kennzeichnung an allen betreffenden Fahrzeugen geändert wurde. Sie wird 10 Jahre lang nicht wieder vergeben, außer an den früheren Halter oder auf dessen Antrag hin an einen anderen Halter.
Eine VKM kann auf einen anderen Halter übertragen werden, der Rechtsnachfolger des bisherigen Halters ist. Eine VKM bleibt auch gültig, wenn der VKM-Inhaber seinen Namen so verändert, dass er keine Ähnlichkeit mehr mit der VKM hat.
Bei einer Änderung des Halters, die eine Änderung der VKM zur Folge hat, müssen die betreffenden Fahrzeuge innerhalb von drei Monaten nach Eintragung der Halteränderung im nationalen Einstellungsregister mit der neuen VKM versehen werden. Im Fall von Unstimmigkeiten zwischen der am Fahrzeug angebrachten VKM und den im nationalen Einstellungsregister eingetragenen Daten hat die Eintragung im nationalen Einstellungsregister Vorrang.
Entfällt
Teil 3 - Verbindliches Verfahren zum Bestimmen der Prüfziffer (12. Ziffer)
Die Prüfziffer ist wie folgt zu bestimmen:
1 - Grundnummer: | 3 | 3 | 8 | 4 | 4 | 7 | 9 | 6 | 1 | 0 | 0 |
Multiplikationsfaktor: | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
6 | 3 | 16 | 4 | 8 | 7 | 18 | 6 | 2 | 0 | 0 |
Summenbildung: 6 + 3 + 1 + 6 + 4 + 8 + 7 + 1 + 8 + 6 + 2 + 0 + 0 = 52
Die Einer-Ziffer dieser Summe ist 2.
1 - Grundnummer: | 3 | 1 | 5 | 1 | 3 | 3 | 2 | 0 | 1 | 9 | 8 |
Multiplikationsfaktor: | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
6 | 1 | 10 | 1 | 6 | 3 | 4 | 0 | 2 | 9 | 16 |
Summenbildung: 6 + 1 + 1 + 0 + 1 + 6 + 3 + 4 + 0 + 2 + 9 + 1 + 6 = 40
Die Einer-Ziffer dieser Summe ist 0.
Demnach ist die Prüfziffer 0, worauf die Grundnummer zur Registriernummer 31 51 3320 198-0 vervollständigt wird.
Teil 4 - Ländercodes der Staaten, in denen die Fahrzeuge registriert werden (3. und 4. Ziffer und Abkürzung)
Die Angaben zu Drittstaaten dienen allein Informationszwecken.
Länder | Buchstaben- code | Zahlencode |
Albanien | AL | 41 |
Algerien | DZ | 92 |
Armenien | AM | 58 |
Österreich | A | 81 |
Aserbaidschan | AZ | 57 |
Belarus | BY | 21 |
Belgien | B | 88 |
Bosnien und Herzegowina | BIH | 49 |
Bulgarien | BG | 52 |
China | RC | 33 |
Kroatien | HR | 78 |
Kuba | CU1 | 40 |
Zypern | CY | |
Tschechische Republik | CZ | 54 |
Dänemark | DK | 86 |
Ägypten | ET | 90 |
Estland | EST | 26 |
Finnland | FIN | 10 |
Frankreich | F | 87 |
Georgien | GE | 28 |
Deutschland | D | 80 |
Griechenland | GR | 73 |
Ungarn | H | 55 |
Iran | IR | 96 |
Iran | IRQ1 | 99 |
Irland | IRL | 60 |
Israel | IL | 95 |
Italien | I | 83 |
Japan | J | 42 |
Kasachstan | KZ | 27 |
Kirgistan | KS | 59 |
Lettland | LV | 25 |
Libanon | RL | 98 |
Liechtenstein | FL | |
Litauen | LT | 24 |
Luxemburg | L | 82 |
Mazedonien | MK | 65 |
Malta | M | |
Moldau | MD1 | 23 |
Monaco | MC | |
Mongolei | MGL | 31 |
Montenegro | MNE | 62 |
Marokko | MA | 93 |
Niederlande | NL | 84 |
Nordkorea | PRK1 | 30 |
Norwegen | N | 76 |
Polen | PL | 51 |
Portugal | P | 94 |
Rumänien | RO | 53 |
Russland. | RUS | 20 |
Serbien | SRB | 72 |
Slowakei | SK | 56 |
Slowenien | SLO | 79 |
Südkorea | ROK | 61 |
Spanien | E | 71 |
Schweden | S | 74 |
Schweiz | CH | 85 |
Syrien | SYR | 97 |
Tadschikistan | TJ | 66 |
Tunesien | TN | 91 |
Türkei | TR | 75 |
Turkmenistan | TM | 67 |
Ukraine | UA | 22 |
Vereinigtes Königreich | GB | 70 |
Usbekistan | UZ | 29 |
Vietnam | VN1 | 32 |
1) Nach dem alphabetischen Codiersystem in Anhang 4 des Abkommens von 1949 und Artikel 45 Absatz 4 des Abkommens von 1968 zum Straßenverkehr. |
Entfällt
Teil 6 - Codes für die Interoperabilität von Güterwagen (1. und 2. Ziffer)
2. Ziffer
1. Ziffer |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 2. Ziffer
1. Ziffer |
|||
Spurweite | fest oder veränderlich |
fest | veränderlich | fest | veränderlich | fest | veränderlich | fest | veränderlich | fest oder veränderlich |
Spurweite | |||
Güterwagen entsprechend der TSI WAGa einschließlich Abschnitt 7.1.2 und aller Bedingungen der Anlage C |
0 | mit Achsen |
bleibt frei | Güterwagen | bleibt freic | PPV/PPW Güterwagen (veränderliche Spurweite) |
mit Achsen |
0 | ||||||
1 | mit Dreh- gestellen |
mit Dreh- gestellen |
1 | |||||||||||
2 | mit Achsen |
Güterwagen | PPV/PPW- Güterwagen (feste Spurweite) |
mit Achsen |
2 | |||||||||
3 | mit Dreh- gestellen |
mit Dreh- gestellen |
3 | |||||||||||
Sonstige Güterwagen |
4 | mit Achsenb |
Wagen für Instandhal- tungszwecke |
sonstige Güterwagen | Wagen mit spezieller Nummerierung für die technischen Merkmale, die nicht innerhalb der EU in Betrieb genommen sind | mit Achsenb |
4 | |||||||
8 | mit Dreh- gestellenb |
mit Dreh- gestellenb |
8 | |||||||||||
1. Ziffer 2. Ziffer |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1. Ziffer
2. Ziffer |
|||
a) Verordnung der Kommission (TSI WAG in der geänderten Fassung).
b) Feste oder veränderliche Spurweite. c) Ausnahme: Güterwagen der Kategorie I (temperierte Güterwagen); nicht für neue zur Inbetriebnahme zugelassene Fahrzeuge zu verwenden. |
Teil 7 - Codes für internationale Verkehrsfähigkeit bei beförderten Reisezugwagen (1. und 2. Ziffer)
Inlandsverkehr | TENa und/oder COTIFb und/oder PPV/PPW | Inlandsverkehr oder internationaler Verkehr nach Sondervereinbarung |
TENa und/oder COTIFb |
PPV/PPW | ||||||
2. Ziffer 1. Ziffer | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
5 | Fahrzeuge für Inlandsverkehr |
Fahrzeuge mit fester Spurweite ohne Klimaanlage (einschließlich Autotransport- wagen) |
auf die Spurweite einstellbare Fahrzeuge (1435/1520) ohne Klimaanlage |
bleibt frei | auf die Spurweite einstellbare Fahrzeuge (1435/1668) ohne Klima anlage |
historische Fahrzeuge |
bleibt freic | Fahrzeuge mit fester Spur- weite |
auf die Spurweite einstellbare Fahrzeuge (1435/1520) durch Drehgestel- lwechsel |
auf die Spurweite einstellbare Fahrzeuge (1435/1520) durch verstellbare Achsen |
6 | Instandhaltungs- fahrzeuge | Fahrzeuge mit fester Spurweite mit Klimaanlage |
auf die Spurweite einstellbare Fahrzeuge (1435/1520) mit Klima- anlage |
Instandhaltungs- fahrzeuge | auf die Spurweite einstellbare Fahrzeuge (1435/1668) mit Klimaanlage |
Autotransport- wagen |
bleibt freic | |||
7 | druckdichte Fahrzeuge mit Klimaanlage |
bleibt frei | bleibt frei | druckdichte Fahrzeuge mit fester Spurweite mit Klimaanlage |
bleibt frei | andere Fahrzeuge | bleibt frei | bleibt frei | bleibt frei | bleibt frei |
a) Einhaltung der anwendbaren TSI, siehe Anlage P, Teil 5.
b) Einschließlich Fahrzeugen, die nach bestehenden Vorschriften die in dieser Tabelle festgelegten Ziffern tragen. COTIF: Fahrzeug entspricht den zum Zeitpunkt der Inbetriebnahme geltenden COTIF-Regelungen. c) Ausnahme: Reisezugwagen mit fester Spurweite (56) und veränderlicher Spurweite (66), die bereits in Betrieb genommen wurden; nicht für neue Fahrzeuge zu verwenden. |
Teil 8 - typen von Triebfahrzeugen und Einheiten in Zugeinheiten in fester oder vorgegebener Anordnung (1. und 2. Ziffer)
Die 1. Ziffer lautet "9".
Falls die 2. Ziffer den Triebfahrzeugtyp beschreiben soll, muss einer der nachfolgenden Codes gewählt werden:
Code | Allgemeiner Fahrzeugtyp |
0 | Sonstige |
1 | Elektrische Lokomotive |
2 | Diesellokomotive |
3 | Elektrischer Triebzug (Hochgeschwindigkeitszug) [Triebwagen oder Beiwagen] |
4 | Elektrischer Triebzug (außer Hochgeschwindigkeitszug) [Triebwagen oder Beiwagen] |
5 | Diesel-Triebzug [Triebwagen oder Beiwagen] |
6 | Spezieller Beiwagen |
7 | Elektrische Rangierlok |
8 | Diesel-Rangierlok |
9 | Sonderfahrzeug |
Teil 9 - Standardnummer zur Kennzeichnung von Güterwagen (5. bis 8. Ziffer)
In Teil 9 ist die Nummernkennzeichnung der technischen Hauptmerkmale des Wagens festgelegt. Sie ist auf der ERA- Internetseite (www.era.europa.eu) veröffentlicht.
Die Beantragung eines neuen Codes erfolgt bei der Registrierungsstelle (gemäß der Entscheidung 2007/756/EG ), die den Antrag an die ERa weiterleitet. Ein neuer Code darf erst nach dessen Veröffentlichung durch die ERa verwendet werden.
Teil 10 - Zahlencodes für die technischen Daten bei Beförderten Reisezugwagen (5. und 6. Ziffer)
Teil 10 wird auf der ERA-Internetseite (www.era.europa.eu) veröffentlicht.
Die Beantragung eines neuen Codes erfolgt bei der Registrierungsstelle (gemäß der Entscheidung 2007/756/EG ), die den Antrag an die ERa weiterleitet. Ein neuer Code darf erst nach Veröffentlichung durch die ERa verwendet werden.
Teil 11 - Zahlencodes für die technischen Daten bei Sonderfahrzeugen (6. bis 8. Ziffer)
Teil 11 wird auf der ERA-Internetseite (www.era.europa.eu)veröffentlicht.
Die Beantragung eines neuen Codes erfolgt bei der Registrierungsstelle (gemäß der Entscheidung 2007/756/EG ), die den Antrag an die ERa weiterleitet. Ein neuer Code darf erst nach Veröffentlichung durch die ERa verwendet werden.
Teil 12 - Kennbuchstaben für Güterwagen (ausser Gelenkwagen und mehrteiligen Wagen)
Teil 12 wird auf der ERA-Internetseite (www.era.europa.eu) veröffentlicht.
Die Beantragung eines neuen Codes erfolgt bei der Registrierungsstelle (gemäß der Entscheidung 2007/756/EG ), die den Antrag an die ERa weiterleitet. Ein neuer Code darf erst nach Veröffentlichung durch die ERa verwendet werden.
Teil 13 - Kennbuchstaben für beförderte Reisezugwagen
Teil 13 wird auf der ERA-Internetseite (www.era.europa.eu) veröffentlicht.
Die Beantragung eines neuen Codes erfolgt bei der Registrierungsstelle (gemäß der Entscheidung 2007/756/EG ), die den Antrag an die ERa weiterleitet. Ein neuer Code darf erst nach Veröffentlichung durch die ERa verwendet werden.
_________________
1) Bei Sonderfahrzeugen muss die Nummer aus der ersten Ziffer und den 5 letzten Ziffern der technischen Merkmale sowie der Seriennummer im jeweiligen Land einmalig sein.
2) Für NMBS/SNCB kann der eingekreiste Buchstabe B weiter verwendet werden.
3) Diakritische Zeichen sind Akzente u. Ä. wie bei den Buchstaben usw. Besondere Buchstaben wie Ø und Æ sind als einzelne Buchstaben auszuführen, bei der Prüfung auf Eindeutigkeit wird Ø wie O und Æ wie a behandelt."
ENDE |
(Stand: 29.03.2021)
Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)
(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)
Die Zugangskennung wird kurzfristig übermittelt
? Fragen ?
Abonnentenzugang/Volltextversion
