umwelt-online: Verordnung (EG) Nr. 440/2008 zur Festlegung von Prüfmethoden gemäß der VO (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (REACH) (5)

zurück

A.18 Zahlengemittelte Molmasse und Molmassenverteilung von Polymeren

1. Methode

Diese gelpermeationschromatografische Methode entspricht der OECD TG 118 (1996). Die wichtigsten Grundsätze und weitere technische Informationen werden in den Literaturhinweisen ( 1) genannt.

1.1 Einleitung

Da die Eigenschaften von Polymeren so unterschiedlich sind, ist es unmöglich, nur eine einzige Methode zu nennen, die alle Bedingungen für die Trennung und Auswertung erfüllt und somit sämtliche Eventualitäten und Besonderheiten bei der Trennung von Polymeren berücksichtigt. Insbesondere für komplexe polymere Systeme ist die Gelpermeationschromatografie (GPC) häufig nicht geeignet. Wenn die GPC nicht anwendbar ist, kann die Molmasse mit Hilfe anderer Methoden bestimmt werden (siehe Anlage). In solchen Fällen muss die verwendete Methode in allen Einzelheiten beschrieben und die Gründe für deren Verwendung genannt werden.

Die beschriebene Methode beruht auf DIN-Norm 55672 ( 1). Diese Norm enthält ausführliche Informationen darüber, wie die Versuche durchgeführt und wie die Daten ausgewertet werden müssen. Wenn Änderungen der Versuchsbedingungen notwendig sein sollten, müssen diese Änderungen begründet werden. Es können andere Normen herangezogen werden, diese müssen jedoch belegt werden. Im beschriebenen Verfahren werden Polystyrolproben bekannter Polydispersität zur Kalibrierung verwendet; es kann jedoch vorkommen, dass das Verfahren für bestimmte Polymere, z.B. wasserlösliche und langkettige, verzweigte Polymere, angepasst werden muss.

1.2 Definitionen und Einheiten

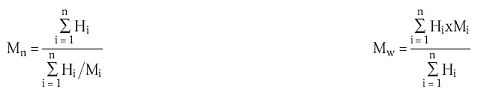

Die zahlengemittelte Molmasse Mn und die gewichtsgemittelte Molmasse werden anhand folgender Gleichungen bestimmt:


Dabei ist:
Hi = die Höhe des Detektorsignals von der Grundlinie für das Retentionsvolumen Vi
Mi = die Molmasse der Polymerfraktion bei dem Retentionsvolumen Vi und
n = die Zahl der Datenpunkte

Die Breite der Molmassenverteilung, die ein Maß für die Dispersität des Systems ist, wird durch das Verhältnis Mw/Mn ausgedrückt.

1.3 Referenzsubstanzen

Da es sich bei der GPC um eine relative Methode handelt, muss eine Kalibrierung vorgenommen werden. Hierzu werden in der Regel eng verteilte, linear aufgebaute Polystyrolstandards mit bekannten mittleren Molmassen Mn und Mw und einer bekannten Molmassenverteilung verwendet. Die Eichkurve kann für die Bestimmung der Molmassen unbekannter Proben nur herangezogen werden, wenn die Bedingungen für die Trennung der Probe und der Standards identisch sind.

Ein fester Bezug zwischen der Molmasse und dem Elutionsvolumen ist nur unter den spezifischen Bedingungen des betreffenden Versuchs zulässig. Diese Bedingungen umfassen vor allem die Temperatur, das Lösungsmittel (oder die Lösungsmittelmischung), die chromatografischen Bedingungen und die Trennsäule bzw. das Trennsäulensystem.

Bei den auf diese Weise ermittelten Molmassen der Probe handelt es sich um relative Werte, die als "polystyro äquivalente" Molmasse bezeichnet werden. Das bedeutet, dass - in Abhängigkeit von den strukturellen und chemischen Unterschieden zwischen der Probe und den Standards - die Molmassen mehr oder weniger von den absoluten Werten abweichen können. Werden andere Standards verwendet, z.B. Polyethylenglykol, Polyethylenoxid, Polymethylmethacrylat, Polyacrylsäure, so muss dies begründet werden.

1.4 Prinzip der Prüfmethode

Sowohl die Molmassenverteilung der Probe als auch die mittleren Molmassen (Mn, Mw) können mit Hilfe der GPC bestimmt werden. Bei der GPC handelt es sich um eine besondere Form der Flüssigchromatografie, bei der die Probe nach den hydrodynamischen Volumina der einzelnen Bestandteile ( 2) aufgetrennt wird.

Die Trennung erfolgt, indem die Probe durch eine Säule läuft, die mit einem porösen Material, in der Regel einem organischen Gel, gefüllt ist. Kleine Moleküle durchdringen die Poren, während große Moleküle ausgeschlossen werden. Der Weg der großen Moleküle ist daher kürzer, und folglich werden diese zuerst eluiert. Die Moleküle mittlerer Größe durchdringen einige der Poren und werden zu einem späteren Zeitpunkt eluiert. Die kleinsten Moleküle, mit einem durchschnittlichen hydrodynamischen Radius, der kleiner ist als die Poren des Gels, können alle Poren durchdringen. Diese werden zuletzt eluiert.

Im Idealfall erfolgt die Trennung ausschließlich über die Größe der Moleküle, doch ist es in der Praxis schwierig, gewisse störende Absorptionseffekte zu vermeiden. Ungleichmäßige Säulenfüllungen und Totvolumen können zur weiteren Verschlechterung der Trennung führen ( 2).

umwelt-online - Demo-Version


(Stand: 15.03.2023)

Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)

(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)

Preise & Bestellung

Die Zugangskennung wird kurzfristig übermittelt

? Fragen ?
Abonnentenzugang/Volltextversion
