54 Grabenfräsen
Siehe Abschnitt 0
55 Transportbetonmischer
Geräuschemissionsgrundnorm: EN ISO 3744:1995Betriebsbedingungen während der Prüfung
Prüfung unter Last
Der Transportbetonmischer ist im Stand zu prüfen. Die Trommel wird bis zum Erreichen des Nenninhalts mit Beton von mittlerer Konsistenz (Ausbreitungsmaß 42 bis 47 cm) gefüllt. Der Antrieb der Trommel läuft mit der Drehzahl, bei der die Trommel die höchste in der Bedienungsanleitung angegebene Drehgeschwindigkeit erreicht.
Beobachtungszeitraum
Der Beobachtungszeitraum muß mindestens 15 s betragen.
56 Wasserpumpen
Geräuschemissionsgrundnorm: EN ISO 3744:1995Meßfläche/Anzahl der Mikrophonpositionen/Meßabstand
Quader/gemäß EN ISO 3744:1995 bei einem Meßabstand d = 1 m
Betriebsbedingungen während der Prüfung
Aufstellen der Geräte und Maschinen
Die Wasserpumpe wird auf der schallreflektierenden Fläche aufgestellt. Wasserpumpen auf Gleitschienen sind auf einen 0,40 m hohen Träger zu stellen, wenn in der Anweisung des Herstellers nicht anders beschrieben.
Prüfung unter Last
Der Motor ist mit dem vom Hersteller angegebenen höchsten Wirkungsgrad zu betreiben.
Beobachtungszeitraum
Der Beobachtungszeitraum muß mindestens 15 s betragen.
57 Schweissstromerzeuger
Geräuschemissionsgrundnorm: EN ISO 3744:1995Umgebungskorrektur K2A
Messung im Freien
K2A = 0
Messung in geschlossenen Räumen
Der Wert der Konstanten K2A, der gemäß Norm EN ISO 3744:1995 Anhang a ermittelt wird, muß zwischen 0,5 und 2,0 dB liegen. In diesem Fall wird K2A vernachlässigt.
Meßfläche/Anzahl der Mikrophonpositionen/Meßabstand
Halbkugel/6 Mikrophonpositionen gemäß Teil a Nummer 5/gemäß Teil a Nummer 5
Wenn 1 > 2 m, kann ein Quader gemäß EN ISO 3744:1995 bei einem Meßabstand von d = 1 m verwendet werden.
Betriebsbedingungen während der Prüfung
Aufstellen der Geräte und Maschinen
Der Schweißstromerzeuger wird auf der schallreflektierenden Fläche aufgestellt. Schweißstromerzeuger auf Gleitschienen sind auf einem 0,40 m hohen Träger zu stellen, wenn in der Anweisung des Herstellers nicht anders beschrieben.
Prüfung unter Last
ISO 8528-10:1998 Abschnitt 9
Beobachtungszeitraum
Der Beobachtungszeitraum muß mindestens 15 s betragen. )
Muster der CE-Konformitätskennzeichnung und der Angabe des garantierten Schalleistungspegels | Anhang IV |

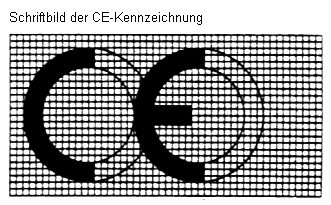

Die CE-Konformitätskennzeichnung besteht aus den Buchstaben "CE" mit folgendem Schriftbild:
Bei Verkleinerung oder Vergrößerung der CE-Kennzeichnung je nach der Größe des Geräts oder der Maschine müssen die sich aus dem oben abgebildeten Raster ergebenden Proportionen eingehalten werden. Die verschiedenen Bestandteile der CE-Kennzeichnung müssen etwa gleich hoch sein; die Mindesthöhe beträgt 5 mm.
Die Angabe des garantierten Schalleistungspegels muß aus dem Zahlenwert des garantierten Schalleistungspegels in dB, dem Zeichen "LWA" und dem folgenden Piktogramm bestehen.
Bei Verkleinerung oder Vergrößerung der Angabe je nach Größe des Geräts oder der Maschine müssen die sich aus der obigen Zeichnung ergebenden Proportionen eingehalten werden. Die Höhe der Angabe sollte jedoch mindestens 40 mm betragen.
Interne Fertigungskontrolle | Anhang V |
