2.1.5 Werden in Nichtwohngebäuden bauliche oder anlagentechnische Komponenten eingesetzt, für deren energetische Bewertung keine anerkannten Regeln der Technik oder keine gemäß § 9 Absatz 2 Satz 2 dritter Teilsatz bekannt gemachten gesicherten Erfahrungswerte vorliegen, so dürfen die energetischen Eigenschaften dieser Komponenten unter Verwendung derselben Randbedingungen wie in den Berechnungsverfahren nach DIN V 18599 : 2011-12 durch dynamisch-thermische Simulationsrechnungen ermittelt werden.
2.1.6Bei der Berechnung des Jahres-Primärenergiebedarfs des Referenzgebäudes und des Nichtwohngebäudes sind ferner die in Tabelle 3 genannten Randbedingungen zu verwenden.
Tabelle 3: Randbedingungen für die Berechnung des Jahres-Primärenergiebedarfs
Zeile | Kenngröße | Randbedingungen | |
1 | Verschattungsfaktor FS | FS = 0,9 soweit die baulichen Bedingungen nicht detailliert berücksichtigt werden. |
|
2 | Verbauungsindex IV | IV = 0,9 Eine genaue Ermittlung nach DIN V 18599-4 : 2011-12 Abschnitt 5.5.2 ist zulässig. |
|
3 | Heizunterbrechung | • Heizsysteme in Raumhöhen ≤ 4 m: Absenkbetrieb gemäß DIN V 18599-2: 2011-12 Gleichung (28) • Heizsysteme in Raumhöhen > 4 m: jeweils mit Dauer gemäß den Nutzungsrandbedingungen in Tabelle 5 der DIN V 18599-10 : 2011-12 |
|
4 | Solare Wärmegewinne über opake Bauteile | • Emissionsgrad der Außenfläche für Wärmestrahlung: | ε = 0,8 |
• Strahlungsabsorptionsgrad an opaken Oberflächen: | α = 0,5 | ||
für dunkle Dächer kann abweichend angenommen werden. | α = 0,8 | ||
5 | Wartungsfaktor der Beleuchtung | Der Wartungsfaktor WF ist wie folgt anzusetzen: | |
• in Zonen der Nutzungen 14, 15 und 22 * | mit 0,6 | ||
• im Übrigen | mit 0,8. | ||
Dementsprechend ist der Energiebedarf für einen Berechnungsbereich im Tabellenverfahren nach DIN V 18599-4 : 2011-12 Abschnitt 5.4.2 Gleichung (10) mit dem folgenden Faktor zu multiplizieren: | |||
• für die Nutzungen 14, 15 und 22 * | mit 1,12 | ||
• im Übrigen | mit 0,84. | ||
6 | Gebäudeautomation | • Klasse C
• Klasse a oder B bei entsprechendem Ausstattungsniveau |
|
*) Nutzungen nach Tabelle 5 der DIN V 18599-10 : 2011-12. |
2.1.7 Wird bei der Errichtung eines Nichtwohngebäudes in einer Zone keine Beleuchtungsanlage eingebaut, so sind dort bei der Berechnung als Beleuchtungsart eine direkt/indirekte Beleuchtung mit elektronischem Vorschaltgerät und stabförmiger Leuchtstofflampe und eine Regelung der Beleuchtung gemäß Tabelle 1 Zeile 2.2 anzunehmen.
2.1.8 Abweichend von DIN V 18599-10 : 2011-12 darf bei Zonen der Nutzungen 5 bis 7, 18 bis 20 und 24 von einer "Raum-Solltemperatur Heizung" von 17 Grad Celsius ausgegangen werden, soweit die tatsächlichen Nutzungsbedingungen dies nahelegen. Zonen der Nutzungen 32 und 33 (Parkhäuser) sind als unbeheizt und ungekühlt anzunehmen.
2.1.9 Im Fall gemeinsamer Heizungsanlagen für mehrere Gebäude darf für die Berechnung Anlage 1 Nummer 2.8 sinngemäß angewendet werden.
2.2 Zonierung
2.2.1 Soweit sich bei einem Gebäude Flächen hinsichtlich ihrer Nutzung, ihrer technischen Ausstattung, ihrer inneren Lasten oder ihrer Versorgung mit Tageslicht wesentlich unterscheiden, ist das Gebäude nach Maßgabe der DIN V 18599-1 : 2011-12 in Verbindung mit DIN V 18599-10 : 2011-12 und den Vorgaben in Nr. 1 dieser Anlage in Zonen zu unterteilen. Die Nutzungen 1 und 2 nach Tabelle 5 der DIN V 18599-10 : 2011-12 dürfen zur Nutzung 1 zusammengefasst werden.
2.2.2 Für Nutzungen, die nicht in DIN V 18599-10 : 2011-12 aufgeführt sind, kann
In Fällen des Buchstabens b sind die gewählten Angaben zu begründen und den Berechnungen beizufügen. Steht bei der Errichtung eines Nichtwohngebäudes die Nutzung einer Zone noch nicht fest, ist hierfür gemäß Buchstabe a zu verfahren.
2.3 Berechnung des Mittelwerts des Wärmedurchgangskoeffizienten
Bei der Berechnung des Mittelwerts des jeweiligen Bauteils sind die Bauteile nach Maßgabe ihres Flächenanteils zu berücksichtigen. Die Wärmedurchgangskoeffizienten von Bauteilen gegen unbeheizte Räume (außer Dachräumen) oder Erdreich sind zusätzlich mit dem Faktor 0,5 zu gewichten. Bei der Berechnung des Mittelwerts der an das Erdreich angrenzenden Bodenplatten bleiben die Flächen unberücksichtigt, die mehr als 5 m vom äußeren Rand des Gebäudes entfernt sind. Die Berechnung ist für Zonen mit unterschiedlichen Raum-Solltemperaturen im Heizfall getrennt durchzuführen. Für die Bestimmung der Wärmedurchgangskoeffizienten der verwendeten Bauausführungen gelten die Fußnoten zu Anlage 3 Tabelle 1 entsprechend.
3 Vereinfachtes Berechnungsverfahren für Nichtwohngebäude (zu § 4 Absatz 3 und § 9 Absatz 2 und 5)
3.1 Zweck und Anwendungsvoraussetzungen
3.1.1 Im vereinfachten Verfahren sind die Bestimmungen der Nr. 2 nur insoweit anzuwenden, als Nr. 3 keine abweichenden Bestimmungen trifft.
3.1.2 Im vereinfachten Verfahren darf der Jahres-Primärenergiebedarf des Nichtwohngebäudes sowie des Referenzgebäudes abweichend von Nr. 2.2 unter Verwendung eines Ein-Zonen-Modells ermittelt werden.
3.1.3 Das vereinfachte Verfahren gilt für
In Fällen des Satzes 1 kann das vereinfachte Verfahren angewendet werden, wenn
Abweichend von Satz 2 Buchstabe c kann das vereinfachte Verfahren auch angewendet werden, wenn in einem Bürogebäude eine Verkaufseinrichtung, ein Gewerbebetrieb oder eine Gaststätte gekühlt wird und die Nettogrundfläche der gekühlten Räume jeweils 450 m2 nicht übersteigt. Der Energiebedarf für die Kühlung von Anlagen der Datenverarbeitung bleibt als Energieeinsatz für Produktionsprozesse im Sinne von § 1 Absatz 2 Satz 2 außer Betracht.
3.2 Besondere Randbedingungen und Maßgaben
3.2.1 Abweichend von Nr. 2.2.1 ist bei der Berechnung des Jahres-Primärenergiebedarfs die entsprechende Nutzung nach Tabelle 4 Spalte 4 zu verwenden. Der Nutzenergiebedarf für Warmwasser ist mit dem Wert aus Spalte 5 in Ansatz zu bringen.
Tabelle 4: Randbedingungen für das vereinfachte Verfahren für die Berechnungen des Jahres-Primärenergiebedarfs
Zeile | Gebäudetyp | Hauptnutzung | Nutzung (Nummer gemäß DIN V 18599-10 : 2011-12 Tabelle 5) |
Nutzenergiebedarf Warmwasser ** |
1 | 2 | 3 | 4 | 5 |
1 | Bürogebäude | Einzelbüro (Nr. 1) Gruppenbüro (Nr. 2) Großraumbüro (Nr. 3) Besprechung, Sitzung, Seminar (Nr. 4) |
Einzelbüro (Nr. 1) | 0 |
1.1 | Bürogebäude mit Verkaufseinrichtung oder Gewerbebetrieb | wie Zeile 1 | Einzelbüro (Nr. 1) | 0 |
1.2 | Bürogebäude mit Gaststätte | wie Zeile 1 | Einzelbüro (Nr. 1) | 1,5 kWh je Sitzplatz in der Gaststätte und Tag |
2 | Gebäude des Groß- und Einzelhandels bis 1.000 m2 NGF | Groß-, Einzelhandel/Kaufhaus | Einzelhandel/Kaufhaus (Nr. 6) | 0 |
3 | Gewerbebetriebe bis 1.000 m2 NGF | Gewerbe | Gewerbliche und industrielle Hallen - leichte Arbeit, überwiegend sitzende Tätigkeit (Nummer 22.3) |
1,5 kWh je Beschäftigten und Tag |
4 | Schule, Kindergarten und -tagesstätte, ähnliche Einrichtungen | Klassenzimmer, Gruppenraum | Klassenzimmer/Gruppenraum (Nr. 8) | ohne Duschen: 85 Wh/(m2 . d) mit Duschen: 250 Wh/(m2 . d) |
5 | Turnhalle | Turnhalle | Turnhalle (Nr. 31) | 1,5 kWh je Person und Tag |
6 | Beherbergungsstätte ohne Schwimmhalle, Sauna oder Wellnessbereich | Hotelzimmer | Hotelzimmer (Nr. 11) | 250 Wh/( m2⋅ d) |
7 | Bibliothek | Lesesaal, Freihandbereich | Bibliothek, Lesesaal (Nr. 28) | 30 Wh/(m2 . d) |
3.2.2 Bei Anwendung des vereinfachten Verfahrens sind der Höchstwert und der Referenzwert des Jahres-Primärenergiebedarfs in Fällen der Nummer 3.1.3 Satz 3 pauschal um 50 kWh/(m2 ⋅ a) je m2 gekühlte Nettogrundfläche der Verkaufseinrichtung, des Gewerbebetriebes oder der Gaststätte zu erhöhen; dieser Betrag ist im Energieausweis als elektrische Energie für Kühlung auszuweisen.
3.2.3 Der Jahres-Primärenergiebedarf für Beleuchtung darf vereinfacht für den Bereich der Hauptnutzung berechnet werden, der die geringste Tageslichtversorgung aufweist.
3.2.4 Der im vereinfachten Verfahren nach Maßgaben der Nummern 3.2.1 bis 3.2.3 ermittelte Jahres-Primärenergiebedarf des Referenzgebäudes nach Nummer 1.1 ist um 10 Prozent zu reduzieren; der reduzierte Wert ist der Höchstwert des Jahres-Primärenergiebedarfs des zu errichtenden Gebäudes.
4 Sommerlicher Wärmeschutz (zu § 4 Absatz 4)
Auf den baulichen sommerlichen Wärmeschutz von Nichtwohngebäuden ist Anlage 1 Nummer 3 entsprechend anzuwenden.
_______
*) Nutzungen nach Tabelle 4 der DIN V 18599-10 : 2007-02
**) Die flächenbezogenen Werte beziehen sich auf die gesamte Nettogrundfläche des Gebäudes.
Anforderungen bei Änderung von Außenbauteilen und bei Errichtung kleiner Gebäude; Randbedingungen und Maßgaben für die Bewertung bestehender Wohngebäude | Anlage 3 09 12 13a (zu den §§ 8 und 9 ) |
1 Außenwände
Soweit bei beheizten oder gekühlten Räumen Außenwände ersetzt oder erstmals eingebaut werden, sind die Anforderungen nach Tabelle 1 Zeile 1 einzuhalten. Dies ist auch auf Außenwände anzuwenden, die in der Weise erneuert werden, dass bei einer bestehenden Wand
Satz 2 ist nicht auf Außenwände anzuwenden, die unter Einhaltung energiesparrechtlicher Vorschriften nach dem 31. Dezember 1983 errichtet oder erneuert worden sind. Werden Maßnahmen nach Satz 1 oder 2 ausgeführt und ist die Dämmschichtdicke im Rahmen dieser Maßnahmen aus technischen Gründen begrenzt, so gelten die Anforderungen als erfüllt, wenn die nach anerkannten Regeln der Technik höchstmögliche Dämmschichtdicke (bei einem Bemessungswert der Wärmeleitfähigkeit λ = 0,035 W/(m ⋅ K)) eingebaut wird. Werden Maßnahmen nach Satz 1 oder 2 ausgeführt und wird hierbei Satz 4 angewendet, ist ein Bemessungswert der Wärmeleitfähigkeit von λ = 0,045 W/(m ⋅ K) einzuhalten, soweit Dämm-Materialien in Hohlräume eingeblasen oder Dämm-Materialien aus nachwachsenden Rohstoffen verwendet werden.
2 Fenster, Fenstertüren, Dachflächenfenster und Glasdächer
Soweit bei beheizten oder gekühlten Räumen gegen Außenluft abgrenzende Fenster, Fenstertüren, Dachflächenfenster und Glasdächer in der Weise erneuert werden, dass
sind die Anforderungen nach Tabelle 1 Zeile 2 einzuhalten. Werden Maßnahmen gemäß Buchstabe a an Fenstertüren mit Klapp-, Falt-, Schiebe- oder Hebemechanismus durchgeführt, sind die Anforderungen nach Tabelle 1 Zeile 2f einzuhalten. Bei Maßnahmen gemäß Buchstabe c gilt Satz 1 nicht, wenn der vorhandene Rahmen zur Aufnahme der vorgeschriebenen Verglasung ungeeignet ist. Werden Maßnahmen nach Buchstabe c ausgeführt und ist die Glasdicke im Rahmen dieser Maßnahmen aus technischen Gründen begrenzt, so gelten die Anforderungen als erfüllt, wenn eine Verglasung mit einem Wärmedurchgangskoeffizienten von höchstens 1,3 W/(m2 ⋅ K) eingebaut wird. Werden Maßnahmen nach Buchstabe c an Kasten- oder Verbundfenstern durchgeführt, so gelten die Anforderungen als erfüllt, wenn eine Glastafel mit einer infrarotreflektierenden Beschichtung mit einer Emissivität εn ≤ 0,2 eingebaut wird. Werden bei Maßnahmen nach Satz 1
verwendet, sind abweichend von Satz 1 die Anforderungen nach Tabelle 1 Zeile 3 einzuhalten.
3 Außentüren
Bei der Erneuerung von Außentüren dürfen nur Außentüren eingebaut werden, deren Türfläche einen Wärmedurchgangskoeffizienten von 1,8 W/(m2 ⋅ K) nicht überschreitet. Satz 1 ist auf rahmenlose Türanlagen aus Glas, Karusselltüren und kraftbetätigte Türen nicht anzuwenden.
4 Dachflächen sowie Decken und Wände gegen unbeheizte Dachräume
Soweit bei beheizten oder gekühlten Räumen Dachflächen einschließlich Dachgauben, die gegen die Außenluft abgrenzen, sowie Decken und Wände, die gegen unbeheizte Dachräume abgrenzen, ersetzt oder erstmals eingebaut werden, sind für die betroffenen Bauteile die Anforderungen nach Tabelle 1 Zeile 4a einzuhalten. Soweit derartige Bauteile in der Weise erneuert werden, dass
sind für die betroffenen Bauteile bei Maßnahmen nach den Buchstaben a, c und d die Anforderungen nach Tabelle 1 Zeile 4a sowie bei Maßnahmen nach Buchstabe b die Anforderungen nach Tabelle 1 Zeile 4b einzuhalten. Satz 2 ist nicht auf Bauteile anzuwenden, die unter Einhaltung energiesparrechtlicher Vorschriften nach dem 31. Dezember 1983 errichtet oder erneuert worden sind. Wird bei Maßnahmen nach Satz 2 Buchstabe a der Wärmeschutz als Zwischensparrendämmung ausgeführt und ist die Dämmschichtdicke wegen einer innenseitigen Bekleidung oder der Sparrenhöhe begrenzt, so gilt die Anforderung als erfüllt, wenn die nach anerkannten Regeln der Technik höchstmögliche Dämm-schichtdicke (bei einem Bemessungswert der Wärmeleitfähigkeit λ = 0,035 W/(m ⋅ K)) eingebaut wird. Werden bei Maßnahmen nach Satz 2 Buchstabe b Gefälledächer durch die keilförmige Anordnung einer Dämmschicht aufgebaut, so ist der Wärmedurchgangskoeffizient nach DIN EN ISO 6946 : 2008-04 Anhang C zu ermitteln; der Bemessungswert des Wärmedurchgangswiderstandes am tiefsten Punkt der neuen Dämmschicht muss den Mindestwärmeschutz nach § 7 Absatz 1 gewährleisten. Werden Maßnahmen nach Satz 2 ausgeführt und ist die Dämmschichtdicke im Rahmen dieser Maßnahmen aus technischen Gründen begrenzt, so gelten die Anforderungen als erfüllt, wenn die nach anerkannten Regeln der Technik höchstmögliche Dämmschichtdicke (bei einem Bemessungswert der Wärmeleitfähigkeit λ = 0,035 W/(m ⋅ K)) eingebaut wird; werden Maßnahmen nach Satz 2 ausgeführt und wird hierbei der erste Halbsatz angewendet, ist ein Bemessungswert der Wärmeleitfähigkeit von λ = 0,045 W/(m ⋅ K) einzuhalten, soweit Dämm-Materialien in Hohlräume eingeblasen oder Dämm-Materialien aus nachwachsenden Rohstoffen verwendet werden. Die Sätze 1 bis 6 sind nur auf opake Bauteile anzuwenden.
5 Wände gegen Erdreich oder unbeheizte Räume (mit Ausnahme von Dachräumen) sowie Decken nach unten gegen Erdreich, Außenluft oder unbeheizte Räume
Soweit bei beheizten Räumen Wände, die an Erdreich oder an unbeheizte Räume (mit Ausnahme von Dachräumen) grenzen, oder Decken, die beheizte Räume nach unten zum Erdreich, zur Außenluft oder zu unbeheizten Räumen abgrenzen, ersetzt oder erstmals eingebaut werden, sind die Anforderungen der Tabelle 1 Zeile 5 einzuhalten. Dies ist auch anzuwenden, soweit derartige Bauteile in der Weise erneuert werden, dass
Satz 2 ist nicht auf Bauteile anzuwenden, die unter Einhaltung energiesparrechtlicher Vorschriften nach dem 31. Dezember 1983 errichtet oder erneuert worden sind. Werden Maßnahmen nach Satz 1 oder 2 ausgeführt und ist die Dämmschichtdicke im Rahmen dieser Maßnahmen aus technischen Gründen begrenzt, so gelten die Anforderungen als erfüllt, wenn die nach anerkannten Regeln der Technik höchstmögliche Dämmschichtdicke (bei einem Bemessungswert der Wärmeleitfähigkeit λ = 0,035 W/(m ⋅ K)) eingebaut wird. Werden Maßnahmen nach Satz 1 oder 2 ausgeführt und wird hierbei Satz 4 angewendet, ist ein Bemessungswert der Wärmeleitfähigkeit von λ = 0,045 W/(m ⋅ K) einzuhalten, soweit Dämm-Materialien in Hohlräume eingeblasen oder Dämm-Materialien aus nachwachsenden Rohstoffen verwendet werden.
6 Vorhangfassaden
Soweit bei beheizten oder gekühlten Räumen Vorhangfassaden in Pfosten-Riegel-Konstruktion, deren Bauart DIN EN 13947 : 2007-07 entspricht, in der Weise erneuert werden, dass das gesamte Bauteil ersetzt oder erstmalig eingebaut wird, sind die Anforderungen nach Tabelle 1 Zeile 2d einzuhalten. Werden bei Maßnahmen nach Satz 1 Sonderverglasungen entsprechend Nummer 2 Satz 5 verwendet, sind abweichend von Satz 1 die Anforderungen nach Tabelle 1 Zeile 3 c einzuhalten.
7 Anforderungen
Tabelle 1 Höchstwerte der Wärmedurchgangskoeffizienten bei erstmaligem Einbau, Ersatz und Erneuerung von Bauteilen
Zeile | Bauteil | Maßnahme nach | Wohngebäude und Zonen von Nichtwohngebäuden mit Innentemperaturen ≥ 19 °C | Zonen von Nichtwohngebäuden mit Innentemperaturen von 12 bis < 19 °C |
Höchstwerte der Wärmedurchgangskoeffizienten Umax1 | ||||
1 | Außenwände | Nummer 1 Satz 1 und 2 | 0,24 W/(m2 . K) | 0,35 W/(m2 . K) |
2a | Fenster, Fenstertüren | Nummer 2 Buchstabe a und b |
1,3 W/(m2 . K)2 | 1,9 W/(m2 . K)2 |
2b | Dachflächenfenster | Nummer 2 Buchstabe a und b |
1,4 W/(m2 . K)2 | 1,9 W/(m2 . K)2 |
2c | Verglasungen | Nummer 2 Buchstabe c | 1,1 W/(m2 . K)3 | keine Anforderung |
2d | Vorhangfassaden | Nummer 6 Satz 1 | 1,5 W/(m2 . K)4 | 1,9 W/(m2 . K)4 |
2e | Glasdächer | Nummer 2 Buchstabe a und c |
2,0 W/(m2 . K)3 | 2,7 W/(m2 . K)3 |
2f | Fenstertüren mit Klapp-, Falt-, Schiebe- oder Hebemechanismus | Nummer 2 Buchstabe a | 1,6 W/(m2 . K)2 | 1,9 W/(m2 . K)2 |
3a | Fenster, Fenstertüren, Dachflächenfenster mit Sonderverglasungen | Nummer 2 Buchstabe a und b |
2,0 W/(m2 . K)2 | 2,8 W/(m2 . K)2 |
3b | Sonderverglasungen | Nummer 2 Buchstabe c | 1,6 W/(m2 . K)3 | keine Anforderung |
3c | Vorhangfassaden mit Sonderverglasungen | Nummer 6 Satz 2 | 2,3 W/(m2 . K)4 | 3,0 W/(m2 . K)4 |
4a | Dachflächen einschließlich Dachgauben, Wände gegen unbeheizten Dachraum (einschließlich Abseitenwänden), oberste Geschossdecken |
Nummer 4 Satz 1 und 2 Buchstabe a, c und d |
0,24 W/(m2 . K) | 0,35 W/(m2 . K) |
4b | Dachflächen mit Abdichtung | Nummer 4 Satz 2 Buchstabe b | 0,20 W/(m2 . K) | 0,35 W/(m2 . K) |
5a | Wände gegen Erdreich oder unbeheizte Räume (mit Ausnahme von Dachräumen) sowie Decken nach unten gegen Erdreich oder unbeheizte Räume |
Nummer 5 Satz 1 und 2 Buchstabe a und c |
0,30 W/(m2 . K) | keine Anforderung |
5b | Fußbodenaufbauten | Nummer 5 Satz 2 Buchstabe b | 0,50 W/(m2 . K) | keine Anforderung |
5c | Decken nach unten an Außenluft | Nummer 5 Satz 1 und 2 Buchstabe a und c |
0,24 W/(m2 . K) | 0,35 W/(m2 . K) |
1) Wärmedurchgangskoeffizient des Bauteils unter Berücksichtigung der neuen und der vorhandenen Bauteilschichten; für die Berechnung der Bauteile nach den Zeilen 5a und b ist DIN V 4108-6 : 2003-06 Anhang E und für die Berechnung sonstiger opaker Bauteile ist DIN EN ISO 6946: 2008-04 zu verwenden.
2) Bemessungswert des Wärmedurchgangskoeffizienten des Fensters; der Bemessungswert des Wärmedurchgangskoeffizienten des Fensters ist technischen Produkt-Spezifikationen zu entnehmen oder gemäß den nach den Landesbauordnungen bekannt gemachten energetischen Kennwerten für Bauprodukte zu bestimmen. Hierunter fallen insbesondere energetische Kennwerte aus Europäischen Technischen Bewertungen sowie energetische Kennwerte der Regelungen nach der Bauregelliste a Teil 1 und auf Grund von Festlegungen in allgemeinen bauaufsichtlichen Zulassungen. 3) Bemessungswert des Wärmedurchgangskoeffizienten der Verglasung; Fußnote 2 ist entsprechend anzuwenden. 4) Wärmedurchgangskoeffizient der Vorhangfassade; er ist nach DIN EN 13947 : 2007-07 zu ermitteln. |
8 Randbedingungen und Maßgaben für die Bewertung bestehender Wohngebäude (zu § 9 Absatz 2)
Die Berechnungsverfahren nach Anlage 1 Nr. 2 sind bei bestehenden Wohngebäuden mit folgenden Maßgaben anzuwenden:
8.1 Wärmebrücken sind in dem Falle, dass mehr als 50 vom Hundert der Außenwand mit einer innen liegenden Dämmschicht und einbindender Massivdecke versehen sind, durch Erhöhung der Wärmedurchgangskoeffizienten um ΔUWB = 0,15 W/(m2 · K) für die gesamte wärmeübertragende Umfassungsfläche zu berücksichtigen.
8.2 Die Luftwechselrate ist bei der Berechnung abweichend von DIN V 4108-6 : 2003-06 * Tabelle D.3 Zeile 8 bei offensichtlichen Undichtheiten, wie bei Fenstern ohne funktionstüchtige Lippendichtung oder bei beheizten Dachgeschossen mit Dachflächen ohne luftdichte Ebene, mit 1,0 h-1 anzusetzen.
8.3 Bei der Ermittlung der solaren Gewinne nach DIN V 18599 : 2011-12 oder DIN V 4108-6 : 2003-06 * Abschnitt 6.4.3 ist der Minderungsfaktor für den Rahmenanteil von Fenstern mit FF = 0,6 anzusetzen.
Tabelle 2 Vereinfachtes Verfahren zur Ermittlung des Jahres-Heizwärmebedarfs bei bestehenden Wohngebäuden
Zeile | Zu ermittelnde Größen | Gleichung | Zu verwendende Randbedingung | |||
1 | 2 | 3 | ||||
1 | Jahres-Heizwärmebedarf Qh | Qh = FGT · (HT + HV)- ηHP (Qs + Qi ) | [kWh/a] | (HT + HV )/AN | FGT | HP |
[W/(m2· K)] | [kKh/a] | [-] | ||||
< 2 | 66 | 0,95 | ||||
2 bis 4 | 75 | 0,9 | ||||
> 4 | 82 | 0,85 | ||||
2 | Spezifischer Transmissionswärmeverlust HT | HT = Σ(Fxi · Ui · Ai ) + a · ΔUWB | [W/K]1 2 | Wärmebrückenzuschlag ΔUWB nach Nr. 8.1.1 in W/(m2· K) Temperatur-Korrekturfaktoren Fxi nach Anlage 1 Tabelle 3 | ||
bezogen auf die wärmeübertragende Umfassungsfläche | H´T = HT / A | [W/(m2· K)]2 | ||||
3 | Spezifischer Lüftungswärmeverlust HV | HV = 0,270(W / (K · m3)) · Ve | [W/K]3 | bei offensichtlichen Undichtheiten | ||
HV = 0,190(W / (K · m3)) · Ve | [W/K]3 | ohne Dichtheitsprüfung nach Anlage 4 Nr. 2 |
||||
HV = 0,163(W / (K · m3)) · Ve | [W/K]3 | mit Dichtheitsprüfung nach Anlage 4 Nr. 2 |
||||
4 | Solare Gewinne Qs | ![]() mit Is, HP : Solare Einstrahlung in der Heizperiode je Orientierung |
[kWh/a] | Orientierung j | (HT +HV) /AN | Is,HP |
[W/ (m2· K)] |
[kWh/ (m2· a)] |
|||||
Südost bis Südwest | < 2 | 270 | ||||
2 bis 4 | 410 | |||||
> 4 | 584 | |||||
Nordwest bis Nordost | < 2 | 100 | ||||
2 bis 4 | 215 | |||||
> 4 | 400 | |||||
übrige Richtungen | < 2 | 155 | ||||
2 bis 4 | 300 | |||||
> 4 | 480 | |||||
Dachflächenfenster mit Neigungen < 30°5 |
< 2 | 225 | ||||
2 bis 4 | 455 | |||||
> 4 | 745 | |||||
5 | Interne Gewinne Qi | (HT + HV)/AN |
[W/(m2·K)] | AN: Gebäudenutzfläche nach Anlage 1 Nr. 1.4.4 in m2 | ||
< 2 | Qi = 22(kWh / (m2 · a)) · AN | |||||
2 bis 4 | Qi = 29(kWh / (m2 · a)) · AN | |||||
> 4 | Qi = 36(kWh / (m2 · a)) · AN | |||||
1) Die Wärmedurchgangskoeffizienten der Bauteile Ui sind auf der Grundlage der nach den Landesbauordnungen bekannt gemachten energetischen Kennwerte für Bauprodukte zu ermitteln oder technischen Produkt-Spezifikationen (z.B. für Dachflächenfenster) zu entnehmen. Hierunter fallen insbesondere energetische Kennwerte aus europäischen technischen Zulassungen sowie energetische Kennwerte der Regelungen nach der Bauregelliste a Teil 1 und auf Grund von Festlegungen in allgemeinen bauaufsichtlichen Zulassungen. Bei an das Erdreich grenzenden Bauteilen ist der äußere Wärmeübergangswiderstand gleich null zu setzen.
2) a in [m2] als wärmeübertragende Umfassungsfläche nach Anlage 1 Nr. 1.4.1. 3) Ve in [m3] als beheiztes Gebäudevolumen nach Anlage 1 Nr. 1.4.2. 4) Der Gesamtenergiedurchlassgrad gi (für senkrechte Einstrahlung) ist technischen Produkt-Spezifikationen zu entnehmen oder gemäß den nach den Landesbauordnungen bekannt gemachten energetischen Kennwerten für Bauprodukte zu bestimmen. Hierunter fallen insbesondere energetische Kennwerte aus europäischen technischen Zulassungen sowie energetische Kennwerte der Regelungen nach der Bauregelliste a Teil 1 und auf Grund von Festlegungen in allgemeinen bauaufsichtlichen Zulassungen. Besondere energiegewinnende Systeme, wie z.B. Wintergärten oder transparente Wärmedämmung, können im vereinfachten Verfahren keine Berücksichtigung finden. 5) Dachflächenfenster mit Neigungen ≥ 30° sind hinsichtlich der Orientierung wie senkrechte Fenster zu behandeln. |
9 (aufgehoben)
_______
*) Geändert durch DIN V 4108-6 Berichtigung 1 2004-03.
Anforderungen an die Dichtheit des gesamten Gebäudes | Anlage 4 09 13a (zu § 6) |
Wird bei Anwendung des § 6 Absatz 1 Satz 2 eine Überprüfung der Anforderungen nach § 6 Absatz 1 Satz 1 durchgeführt, darf der nach DIN EN 13829 : 2001-02 mit dem dort beschriebenen Verfahren B bei einer Druckdifferenz zwischen innen und außen von 50 Pa gemessene Volumenstrom - bezogen auf das beheizte oder gekühlte Luftvolumen - folgende Werte nicht überschreiten:
- bei Gebäuden ohne raumlufttechnische Anlagen | 3,0 h-1 und |
- bei Gebäuden mit raumlufttechnischen Anlagen | 1,5 h-1. |
Abweichend von Satz 1 darf bei Wohngebäuden, deren Jahres-Primärenergiebedarf nach Anlage 1 Nummer 2.1.1 berechnet wird und deren Luftvolumen 1.500 m3 übersteigt, sowie bei Nichtwohngebäuden, deren Luftvolumen aller konditionierten Zonen nach DIN V 18599-1 : 2011-12 insgesamt 1.500 m3 übersteigt, der nach DIN EN 13829 : 2001-02 mit dem dort beschriebenen Verfahren B bei einer Druckdifferenz zwischen innen und außen von 50 Pa gemessene Volumenstrom - bezogen auf die Hüllfläche des Gebäudes - folgende Werte nicht überschreiten:
- bei Gebäuden ohne raumlufttechnische Anlagen | 4,5 m ⋅ h-1 und |
- bei Gebäuden mit raumlufttechnischen Anlagen | 2,5 m ⋅ h-1. |
Wird bei Berechnungen nach Anlage 2 Nummer 2 die Dichtheit nach Kategorie I lediglich für bestimmte Zonen berücksichtigt oder ergeben sich für einzelne Zonen des Gebäudes aus den Sätzen 1 und 2 unterschiedliche Anforderungen, so können die Sätze 1 und 2 auf diese Zonen getrennt angewandt werden.
Anforderungen an die Inbetriebnahme von Heizkesseln | Anlage 4a 09 13 13a (zu § 13 Absatz 2) |
In Fällen des § 13 Absatz 2 sind der Einbau und die Aufstellung zum Zwecke der Inbetriebnahme nur zulässig, wenn das Produkt aus Erzeugeraufwandszahl eg und Primärenergiefaktor fp nicht größer als 1,30 ist. Die Erzeugeraufwandszahl eg ist nach DIN V 4701-10 : 2003-08 Tabellen C.3-4b bis C.3-4f zu bestimmen. Soweit Primärenergiefaktoren nicht unmittelbar in dieser Verordnung festgelegt sind, ist der Primärenergiefaktor fp für den nicht erneuerbaren Anteil nach DIN V 4701-10 : 2003-08, geändert durch A1 : 2012-07, zu bestimmen. Werden Niedertemperatur-Heizkessel oder Brennwertkessel als Wärmeerzeuger in Systemen der Nahwärmeversorgung eingesetzt, gilt die Anforderung des Satzes 1 als erfüllt.
Anforderungen an die Wärmedämmung von Rohrleitungen und Armaturen | Anlage 5 09 13a (zu § 10 Absatz 2, § 14 Absatz 5 und § 15 Absatz 4) |
1 In Fällen des § 10 Absatz 2 und des § 14 Absatz 5 sind die Anforderungen der Zeilen 1 bis 7 und in Fällen des § 15 Absatz 4 der Zeile 8 der Tabelle 1 einzuhalten, soweit sich nicht aus anderen Bestimmungen dieser Anlage etwas anderes ergibt.
Tabelle 1 Wärmedämmung von Wärmeverteilungs- und Warmwasserleitungen, Kälteverteilungs- und Kaltwasserleitungen sowie Armaturen
Zeile | Art der Leitungen/Armaturen | Mindestdicke der Dämmschicht, bezogen auf eine Wärmeleitfähigkeit von 0,035 W/(m⋅ K) |
1 | Innendurchmesser bis 22 mm | 20 mm |
2 | Innendurchmesser über 22 mm bis 35 mm | 30 mm |
3 | Innendurchmesser über 35 mm bis 100 mm | gleich Innendurchmesser |
4 | Innendurchmesser über 100 mm | 100 mm |
5 | Leitungen und Armaturen nach den Zeilen 1 bis 4 in Wand- und Deckendurchbrüchen, im Kreuzungsbereich von Leitungen, an Leitungsverbindungsstellen, bei zentralen Leitungsnetzverteilern | 1/2 der Anforderungen der Zeilen 1 bis 4 |
6 | Wärmeverteilungsleitungen nach den Zeilen 1 bis 4, die nach dem 31. Januar 2002 in Bauteilen zwischen beheizten Räumen verschiedener Nutzer verlegt werden | 1/2 der Anforderungen der Zeilen 1 bis 4 |
7 | Leitungen nach Zeile 6 im Fußbodenaufbau | 6 mm |
8 | Kälteverteilungs- und Kaltwasserleitungen sowie Armaturen von Raumlufttechnik- und Klimakältesystemen | 6 mm |
Soweit in Fällen des § 14 Absatz 5 Wärmeverteilungs- und Warmwasserleitungen an Außenluft grenzen, sind diese mit dem Zweifachen der Mindestdicke nach Tabelle 1 Zeile 1 bis 4 zu dämmen.
2 In Fällen des § 14 Absatz 5 ist Tabelle 1 nicht anzuwenden, soweit sich Wärmeverteilungsleitungen nach den Zeilen 1 bis 4 in beheizten Räumen oder in Bauteilen zwischen beheizten Räumen eines Nutzers befinden und ihre Wärmeabgabe durch frei liegende Absperreinrichtungen beeinflusst werden kann. In Fällen des § 14 Absatz 5 ist Tabelle 1 nicht anzuwenden auf Warmwasserleitungen bis zu einem Wasserinhalt von 3 Litern, die weder in den Zirkulationskreislauf einbezogen noch mit elektrischer Begleitheizung ausgestattet sind (Stichleitungen) und sich in beheizten Räumen befinden.
3 Bei Materialien mit anderen Wärmeleitfähigkeiten als 0,035 W/(m·K) sind die Mindestdicken der Dämmschichten entsprechend umzurechnen. Für die Umrechnung und die Wärmeleitfähigkeit des Dämmmaterials sind die in anerkannten Regeln der Technik enthaltenen Berechnungsverfahren und Rechenwerte zu verwenden.
4 Bei Wärmeverteilungs- und Warmwasserleitungen sowie Kälteverteilungs- und Kaltwasserleitungen dürfen die Mindestdicken der Dämmschichten nach Tabelle 1 insoweit vermindert werden, als eine gleichwertige Begrenzung der Wärmeabgabe oder der Wärmeaufnahme auch bei anderen Rohrdämmstoffanordnungen und unter Berücksichtigung der Dämmwirkung der Leitungswände sichergestellt ist

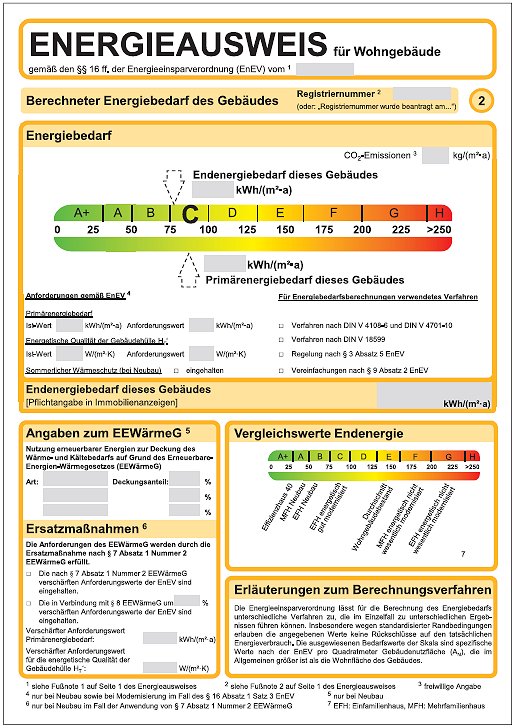

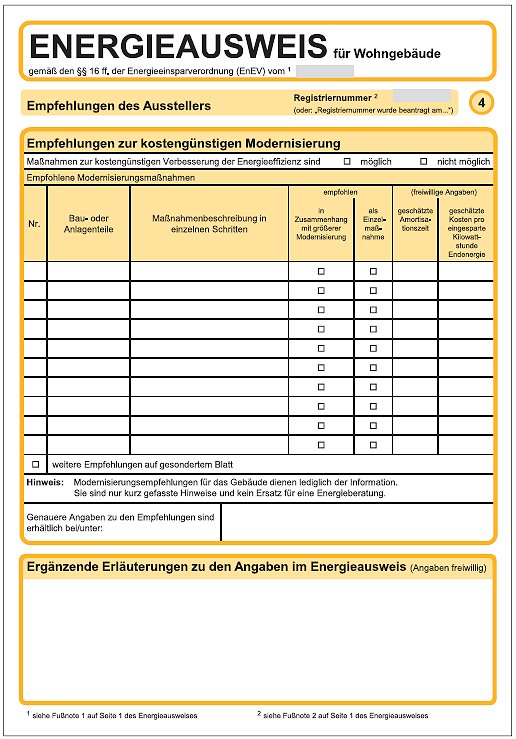

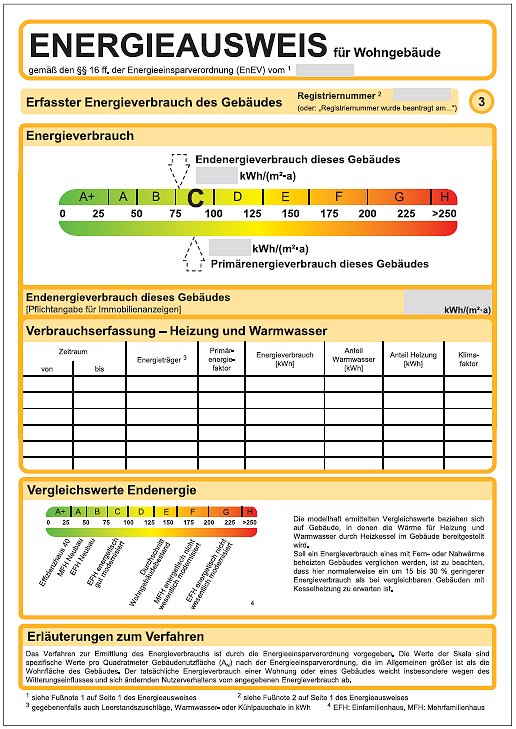

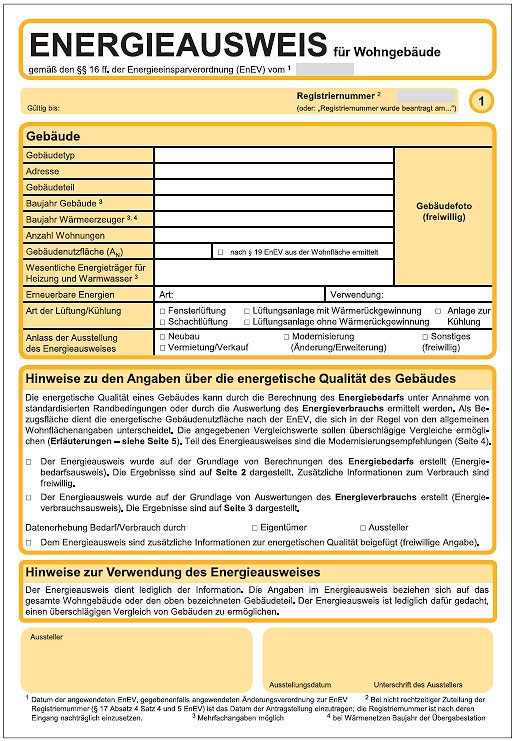

Muster Energieausweis Wohngebäude | Anlage 6 09 13a (zu § 16) |
![]() |
![]() |
![]() |
![]() |
![]() |

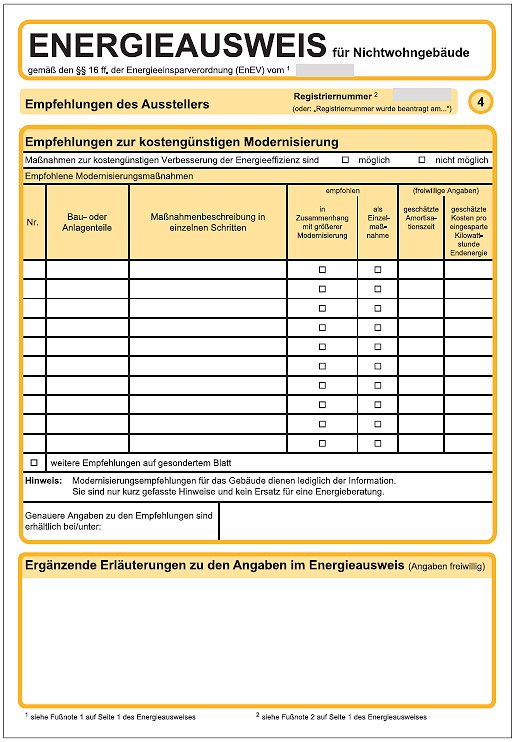

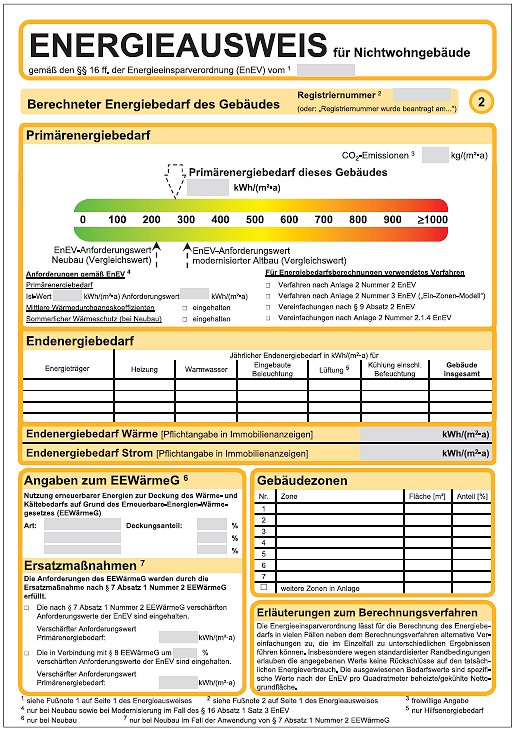

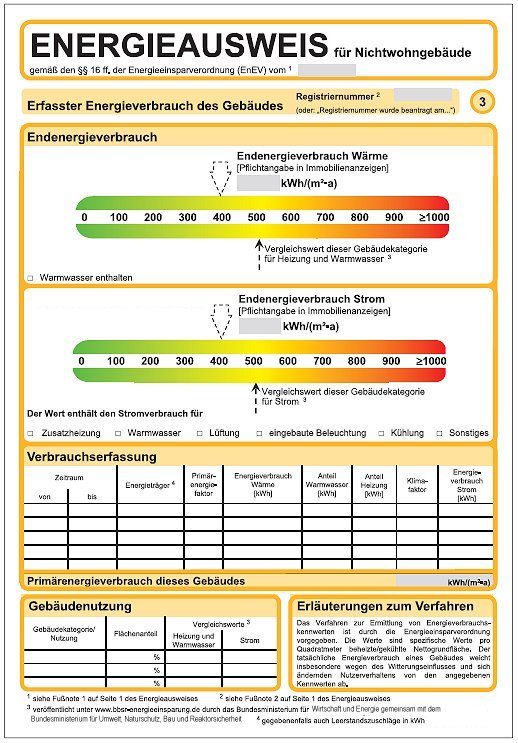

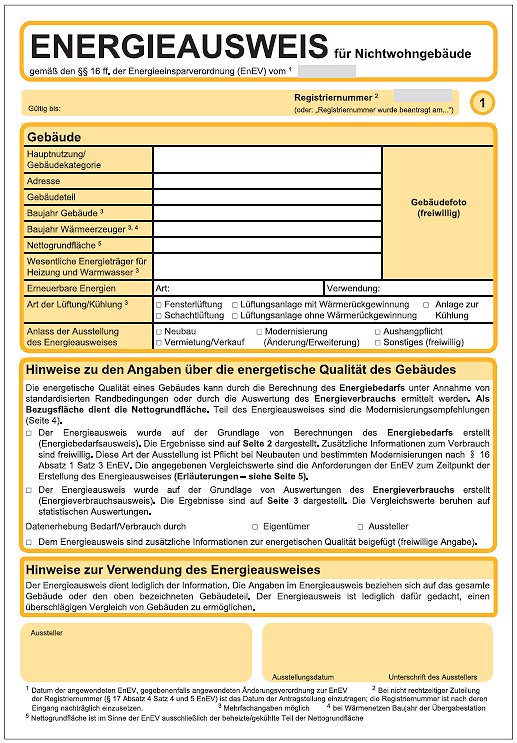

Muster Energieausweis Nichtwohngebäude | Anlage 7 09 13a 15 20 (zu § 16) |
![]() |
![]() |
![]() |
![]() |
![]() |

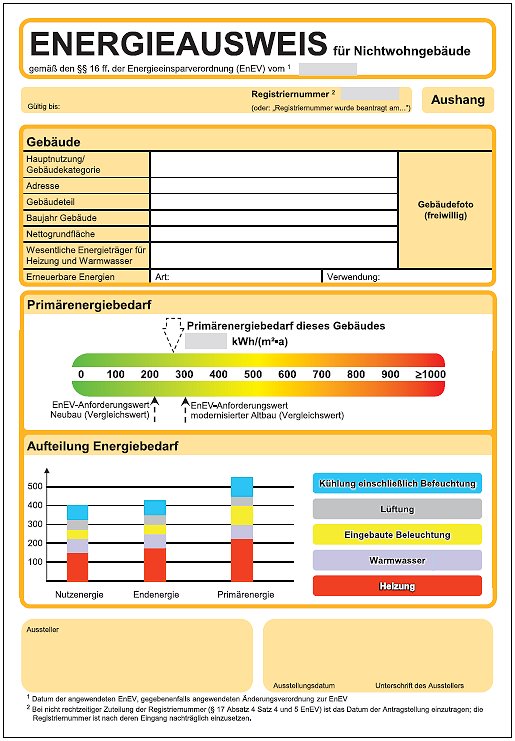

Muster Aushang Energieausweis auf der Grundlage des Energiebedarfs | Anlage 8 09 13a (zu § 16) |

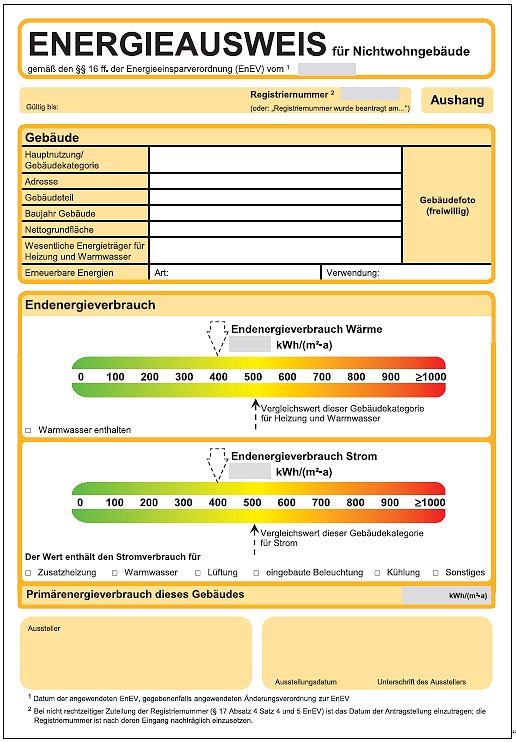

Muster Aushang Energieausweis auf der Grundlage des Energieverbrauchs | Anlage 9 09 13a (zu § 16) |
Einteilung in Energieeffizienzklassen | Anlage 10 09 13a (zu § 20) |
Die Energieeffizienzklassen ergeben sich gemäß der nachfolgenden Tabelle unmittelbar aus dem Endenergieverbrauch oder dem Endenergiebedarf.
Energieeffizienzklasse | Endenergie [kWh/(m2-a)] |
A+ | < 30 |
A | < 50 |
B | < 75 |
C | < 100 |
D | < 130 |
E | < 160 |
F | < 200 |
G | < 250 |
H | > 250 |
Anforderungen an die Inhalte der Fortbildung | Anlage 11 09 13a (zu § 21 Abs. 2 Nr. 2) |
1 Zweck der Fortbildung
Die nach § 21 Abs. 2 Nr. 2 verlangte Fortbildung soll die Aussteller von Energieausweisen für bestehende Gebäude nach § 16 Abs. 2 und 3 in die Lage versetzen, bei der Ausstellung solcher Energieausweise die Vorschriften dieser Verordnung einschließlich des technischen Regelwerks zum energiesparenden Bauen sachgemäß anzuwenden. Die Fortbildung soll praktische Übungen einschließen und insbesondere die im Folgenden genannten Fachkenntnisse vermitteln.
2 Inhaltliche Schwerpunkte der Fortbildung zu bestehenden Wohngebäuden
2.1 Bestandsaufnahme und Dokumentation des Gebäudes, der Baukonstruktion und der technischen Anlagen
Ermittlung, Bewertung und Dokumentation des Einflusses der geometrischen und energetischen Kennwerte der Gebäudehülle einschließlich aller Einbauteile und Wärmebrücken, der Luftdichtheit und Erkennen von Leckagen, der bauphysikalischen Eigenschaften von Baustoffen und Bauprodukten einschließlich der damit verbundenen konstruktivstatischen Aspekte, der energetischen Kennwerte von anlagentechnischen Komponenten einschließlich deren Betriebseinstellung und Wartung, der Auswirkungen des Nutzerverhaltens und von Leerstand und von Klimarandbedingungen und Witterungseinflüssen auf den Energieverbrauch.
2.2 Beurteilung der Gebäudehülle
Ermittlung von Eingangs- und Berechnungsgrößen für die energetische Berechnung, wie z.B. Wärmeleitfähigkeit, Wärmedurchlasswiderstand, Wärmedurchgangskoeffizient, Transmissionswärmeverlust, Lüftungswärmebedarf und nutzbare interne und solare Wärmegewinne. Durchführung der erforderlichen Berechnungen nach DIN V 18599 oder DIN V 4108-6 sowie Anwendung vereinfachter Annahmen und Berechnungs- und Beurteilungsmethoden. Berücksichtigung von Maßnahmen des sommerlichen Wärmeschutzes und Berechnung nach DIN 4108-2, Kenntnisse über Luftdichtheitsmessungen und die Ermittlung der Luftdichtheitsrate.
2.3 Beurteilung von Heizungs- und Warmwasserbereitungsanlagen
Detaillierte Beurteilung von Komponenten einer Heizungsanlage zur Wärmeerzeugung, Wärmespeicherung, Wärmeverteilung und Wärmeabgabe. Kenntnisse über die Interaktion von Gebäudehülle und Anlagentechnik, Durchführung der Berechnungen nach DIN V 18599 oder DIN V 4701-10, Beurteilung von Systemen der alternativen und erneuerbaren Energie- und Wärmeerzeugung.
2.4 Beurteilung von Lüftungs- und Klimaanlagen
Bewertung unterschiedlicher Arten von Lüftungsanlagen und deren Konstruktionsmerkmalen, Berücksichtigung der Brand- und Schallschutzanforderungen für lüftungstechnische Anlagen, Durchführung der Berechnungen nach DIN V 18599 oder DIN V 4701-10, Grundkenntnisse über Klimaanlagen.
2.5 Erbringung der Nachweise
Kenntnisse über energetische Anforderungen an Wohngebäude und das Bauordnungsrecht (insbesondere Mindestwärmeschutz), Durchführung der Nachweise und Berechnungen des Jahres-Primärenergiebedarfs, Ermittlung des Energieverbrauchs und seine rechnerische Bewertung einschließlich der Witterungsbereinigung, Ausstellung eines Energieausweises.
2.6 Grundlagen der Beurteilung von Modernisierungsempfehlungen einschließlich ihrer technischen Machbarkeit und Wirtschaftlichkeit
Kenntnisse und Erfahrungswerte über Amortisations- und Wirtschaftlichkeitsberechnung für einzelne Bauteile und Anlagen einschließlich Investitionskosten und Kosteneinsparungen, über erfahrungsgemäß wirtschaftliche (rentable), im Allgemeinen verwirklichungsfähige Modernisierungsempfehlungen für kosteneffiziente Verbesserungen der energetischen Eigenschaften des Wohngebäudes, über Vor- und Nachteile bestimmter Verbesserungsvorschläge unter Berücksichtigung bautechnischer und rechtlicher Rahmenbedingungen (z.B. bei Wechsel des Heizenergieträgers, Grenzbebauung, Grenzabstände), über aktuelle Förderprogramme, über tangierte bauphysikalische und statischkonstruktive Einflüsse, wie z.B. Wärmebrücken, Tauwasseranfall (Kondensation), Wasserdampftransport, Schimmelpilzbefall, Bauteilanschlüsse und Vorschläge für weitere Abdichtungsmaßnahmen, über die Auswahl von Materialien zur Herstellung der Luftdichtheit (Verträglichkeit, Wirksamkeit, Dauerhaftigkeit) und über Auswirkungen von wärmeschutztechnischen Maßnahmen auf den Schall- und Brandschutz. Erstellung erfahrungsgemäß wirtschaftlicher (rentabler), im Allgemeinen verwirklichungsfähiger Modernisierungsempfehlungen für kosteneffiziente Verbesserungen der energetischen Eigenschaften.
3 Inhaltliche Schwerpunkte der Fortbildung zu bestehenden Nichtwohngebäuden
Zusätzlich zu den unter Nr. 2 aufgeführten Schwerpunkten soll die Fortbildung insbesondere die nachfolgenden Fachkenntnisse zu Nichtwohngebäuden vermitteln.
3.1 Bestandsaufnahme und Dokumentation des Gebäudes, der Baukonstruktion und der technischen Anlagen
Energetische Modellierung eines Gebäudes (beheiztes/gekühltes Volumen, konditionierte/nicht konditionierte Räume, Versorgungsbereich der Anlagentechnik), Ermittlung der Systemgrenze und Einteilung des Gebäudes in Zonen nach entsprechenden Nutzungsrandbedingungen, Zuordnung von geometrischen und energetischen Kenngrößen zu den Zonen und Versorgungsbereichen, Zusammenwirken von Gebäude und Anlagentechnik (Verrechnung von Bilanzanteilen), Anwendung vereinfachter Verfahren (z.B. Ein-Zonen-Modell), Bestimmung von Wärmequellen und -senken und des Nutzenergiebedarfs von Zonen, Ermittlung, Bewertung und Dokumentation der energetischen Kennwerte von raumlufttechnischen Anlagen, insbesondere von Klimaanlagen, und Beleuchtungssystemen.
3.2 Beurteilung der Gebäudehülle
Ermittlung von Eingangs- und Berechnungsgrößen und energetische Bewertung von Fassadensystemen, insbesondere von Vorhang- und Glasfassaden, Bewertung von Systemen für den sommerlichen Wärmeschutz und von Verbauungs- und Verschattungssituationen.
3.3 Beurteilung von Heizungs- und Warmwasserbereitungsanlagen
Berechnung des Endenergiebedarfs für Heizungs- und Warmwasserbereitung einschließlich der Verluste in den technischen Prozessschritten nach DIN V 18599-5 und DIN V 18599-8, Beurteilung von Kraft-Wärme-Kopplungsanlagen nach DIN V 18599-9, Bilanzierung von Nah- und Fernwärmesystemen und der Nutzung erneuerbarer Energien.
3.4 Beurteilung von raumlufttechnischen Anlagen und sonstigen Anlagen zur Kühlung
Berechnung des Kühlbedarfs von Gebäuden (Nutzkälte) und der Nutzenergie für die Luftaufbereitung, Bewertung unterschiedlicher Arten von raumlufttechnischen Anlagen und deren Konstruktionsmerkmalen, Berücksichtigung der Brand- und Schallschutzanforderungen für diese Anlagen, Berechnung des Energiebedarfs für die Befeuchtung mit einem Dampferzeuger, Ermittlung von Übergabe- und Verteilverlusten, Bewertung von Bauteiltemperierungen, Durchführung der Berechnungen nach DIN V 18599-2, DIN V 18599-3 und DIN V 18599-7 und der Nutzung erneuerbarer Energien.
3.5 Beurteilung von Beleuchtungs- und Belichtungssystemen
Berechnung des Endenergiebedarfs für die Beleuchtung nach DIN V 18599-4, Bewertung der Tageslichtnutzung (Fenster, Tageslichtsysteme, Beleuchtungsniveau, Wartungswert der Beleuchtungsstärke etc.), der tageslichtabhängigen Kunstlichtregelung (Art, Kontrollstrategie, Funktionsumfang, Schaltsystem etc.) und der Kunstlichtbeleuchtung (Lichtquelle, Vorschaltgeräte, Leuchten etc.).
3.6 Erbringung der Nachweise
Kenntnisse über energetische Anforderungen an Nichtwohngebäude und das Bauordnungsrecht (insbesondere Mindestwärmeschutz), Durchführung der Nachweise und Berechnungen des Jahres-Primärenergiebedarfs, Ermittlung des Energieverbrauchs und seine rechnerische Bewertung einschließlich der Witterungsbereinigung, Ausstellung eines Energieausweises.
3.7 Grundlagen der Beurteilung von Modernisierungsempfehlungen einschließlich ihrer technischen Machbarkeit und Wirtschaftlichkeit
Erstellung von erfahrungsgemäß wirtschaftlichen (rentablen), im Allgemeinen verwirklichungsfähigen Modernisierungsempfehlungen für kosteneffiziente Verbesserungen der energetischen Eigenschaften für Nichtwohngebäude.
4 Umfang der Fortbildung
Der Umfang der Fortbildung insgesamt sowie der einzelnen Schwerpunkte soll dem Zweck und den Anforderungen dieser Anlage sowie der Vorbildung der jeweiligen Teilnehmer Rechnung tragen.
![]() |
ENDE | ![]() |
(Stand: 05.11.2020)
