LüAR - Lüftungsanlagen-Richtlinie
Richtlinie des Ministeriums für Infrastruktur und Raumordnung über brandschutztechnische Anforderungen an Lüftungsanlagen 1
- Brandenburg -
Vom 15. November 2006
(ABl. Nr. 48 vom 06.12.2006 S. 747; 17.10.2018 S. 1078 18,aufgehoben)
1 Geltungsbereich
Diese Richtlinie gilt für den Brandschutz von Lüftungsanlagen, an die Anforderungen nach § 35 der Brandenburgischen Bauordnung (BbgBO) (ab 2016 § 41) gestellt werden.
Sie gilt nicht für mit Luft arbeitende Transportanlagen (zum Beispiel Späneabsaugung, Rohrpostanlagen).
Die erforderlichen Verwendbarkeitsnachweise für Bauprodukte oder Anwendbarkeitsnachweise für Bauarten, die zur Errichtung von Lüftungsanlagen verwendet werden, richten sich nach den Regelungen des § 14 ff. BbgBO (ab 2016 § 17) in Verbindung mit den Bauregellisten 2 in der jeweils geltenden Fassung. Die Zuordnung gleichwertiger europäischer Klassifizierungen zu den nationalen Anforderungen an die Feuerwiderstandsfähigkeit ist in den Bauregellisten bestimmt.
2 Begriffe
Lüftungsanlagen im Sinne dieser Richtlinie sind auch Klimaanlagen, raumlufttechnische Anlagen und Warmluftheizungen.
Lüftungsanlagen bestehen aus Lüftungsleitungen und allen zu ihrer Funktion erforderlichen Bauteilen und Einrichtungen.
Lüftungsleitungen bestehen aus allen von Luft durchströmten Bauteilen, wie Lüftungsrohren, -formstücken, -schächten und -kanälen, Schalldämpfern, Ventilatoren, Luftaufbereitungseinrichtungen, Absperrvorrichtungen gegen die Übertragung von Feuer und Rauch (Brandschutzklappen) und Absperrvorrichtungen gegen Rauchübertragung (Rauchschutzklappen), sowie aus ihren Verbindungen, Befestigungen, Dämmschichten, brandschutztechnischen Ummantelungen, Dampfsperren, Folien, Beschichtungen und Bekleidungen.
3 Anforderungen an das Brandverhalten von Baustoffen
3.1 Grundlegende Anforderungen
Gemäß § 35 Abs. 3 BbgBO (ab 2016 § 41) müssen Lüftungsleitungen sowie deren Bekleidungen und Dämmstoffe aus nichtbrennbaren Baustoffen bestehen. Brennbare Baustoffe sind zulässig, wenn ein Beitrag der Lüftungsleitung zur Brandentstehung und Brandweiterleitung nicht zu befürchten ist.
Bei der Kombination von Baustoffen ist auf die Verbundwirkung gemäß den Hinweisen in den Verwendbarkeitsnachweisen zu achten.
3.2 Verwendung brennbarer Baustoffe
3.2.1 Lüftungsleitungen
Die Verwendung schwerentflammbarer Baustoffe ist zulässig für
Abweichend von Satz 1 Nr. 1 und 2 sind brennbare Baustoffe nicht zulässig für Lüftungsleitungen
Abweichend von Satz 1 Nr. 1 bis 3 sind brennbare Baustoffe nicht zulässig für Lüftungsleitungen, in denen
3.2.2 Beschichtungen und Bekleidungen sowie Dämmschichten
Für Dämmschichten, Dampfsperren, Folien, Beschichtungen und Bekleidungen für Lüftungsleitungen gilt Abschnitt 3.2.1 sinngemäß. Anstelle schwerentflammbarer Baustoffe dürfen für Dampfsperren, Folien und Beschichtungen mit einer Dicke von nicht mehr als 0,5 mm Baustoffe verwendet werden, die im eingebauten Zustand normalentflammbar sind.
Aus brennbaren Baustoffen bestehende Dampfsperren, Folien und Beschichtungen mit einer Dicke von nicht mehr als 0,5 mm dürfen durch Bauteile, für die eine Feuerwiderstandsfähigkeit aus Gründen des Raumabschlusses vorgeschrieben ist, hindurchgeführt werden.
3.2.3 Lokal begrenzte Baustoffe und kleine Bauteile von Lüftungsanlagen
Für lokal begrenzte Bauteile, wie in Einrichtungen zur Förderung und Aufbereitung der Luft und zur Regelung der Lüftungsanlage, sowie für kleine Teile, wie Bedienungsgriffe, Dichtungen, Lager, Messeinrichtungen, dürfen brennbare Baustoffe verwendet werden.
Dies gilt auch für elektrische und pneumatische Leitungen, soweit sie außerhalb von Lüftungsleitungen liegen und den zur Lüftungsanlage gehörenden Einrichtungen in Lüftungsleitungen von außen auf kürzestem Wege zugeführt sind.
Ein- und Auslässe von Lüftungsleitungen dürfen aus brennbaren Baustoffen bestehen.
3.2.4 Übrige Bauteile und Einrichtungen von Lüftungsanlagen
Für die übrigen Bauteile und Einrichtungen dürfen brennbare Baustoffe nur nach Maßgabe der Anforderungen der nachfolgenden Abschnitte 5.2.3, 6.2 und 6.4.4 sowie der entsprechenden schematischen Darstellungen verwendet werden.
4 Anforderungen an die Feuerwiderstandsfähigkeit von Lüftungsleitungen und Absperrvorrichtungen von Lüftungsanlagen
Die Anforderungen des § 35 Abs. 3 BbgBO (ab 2016 § 41) gelten als erfüllt, wenn die Anforderungen der folgenden Abschnitte 5 bis 8 eingehalten werden und die Lüftungsanlagen entsprechend den schematischen Darstellungen der Bilder 1 bis 6 nach Maßgabe der Bildunterschriften ausgebildet werden.
Dabei gilt, dass die Feuerwiderstandsfähigkeit der Brandschutzklappen der vorgeschriebenen Feuerwiderstandsfähigkeit der Bauteile, die von den Lüftungsleitungen durchdrungen werden, entsprechen muss (in feuerhemmenden Bauteilen Klappen der Klassifizierung - K 30, in hochfeuerhemmenden Bauteilen Klappen - K 60 und in feuerbeständigen Bauteilen Klappen - K 90) oder die Feuerwiderstandsfähigkeit der Lüftungsleitungen bei erforderlicher Ausführung in feuerwiderstandsfähiger Bauart der höchsten vorgeschriebenen Feuerwiderstandsfähigkeit der von ihnen durchdrungenen raumabschließenden Bauteile entsprechen muss.
In notwendigen Fluren mit feuerhemmenden Wänden genügen anstelle von feuerhemmenden Lüftungsleitungen Lüftungsleitungen aus Stahlblech, ohne Öffnungen, mit Abhängern aus Stahl, vergleiche Bild 3.1 und Bild 3.2.
5 Anforderungen an die Installation von Lüftungsleitungen
5.1 Auswahl und Anordnung der Bauteile
5.1.1 Lüftungsleitungen mit erhöhter Brand-, Explosions- oder Verschmutzungsgefahr
Lüftungsleitungen, in denen sich in besonderem Maße brennbare Stoffe ablagern können (zum Beispiel Abluftleitungen von Dunstabzugshauben in Wohnungsküchen) oder die der Lüftung von Räumen mit erhöhter Brand- oder Explosionsgefahr dienen, dürfen untereinander und mit anderen Lüftungsleitungen nicht verbunden sein, es sei denn, die Übertragung von Feuer und Rauch ist durch geeignete Brandschutzklappen verhindert.
Abluftleitungen aus Stahlblech von Dunstabzugshauben in Wohnungsküchen dürfen gemeinsam in einem feuerwiderstandsfähigen Schacht (Feuerwiderstandsfähigkeit gemäß Abschnitt 4) verlegt sein. Die Schächte dürfen keine anderen Leitungen enthalten.
5.1.2 Mündungen von Außenluft- und Fortluftleitungen
Außenluft- und Fortluftöffnungen (Mündungen) von Lüftungsleitungen, aus denen Brandgase ins Freie gelangen können, müssen so angeordnet oder ausgebildet sein, dass durch sie Feuer oder Rauch nicht in andere Geschosse, Brandabschnitte, Nutzungseinheiten, notwendige Treppenräume, Räume zwischen den notwendigen Treppenräumen und den Ausgängen ins Freie oder notwendige Flure übertragen werden können. Dies gilt durch Einhaltung einer der folgenden Anforderungen als erfüllt:
5.1.3 Zuluftanlagen
Über Zuluftanlagen darf kein Rauch in das Gebäude übertragen werden. Die Übertragung von Rauch über die Außenluft ist durch Brandschutzklappen mit Rauchauslöseeinrichtungen oder durch Rauchschutzklappen zu verhindern.
Auf die Anordnung der Klappen kann verzichtet werden, wenn das Ansaugen von Rauch auf Grund der Lage der Außenluftöffnung ausgeschlossen werden kann.
5.1.4 Umluftanlagen
Bei Lüftungsanlagen mit Umluft muss die Zuluft gegen Eintritt von Rauch aus der Abluft durch Brandschutzklappen mit Rauchauslöseeinrichtungen oder durch Rauchschutzklappen geschützt sein.
Die Rauchauslöseeinrichtungen hierzu können in der Umluftleitung oder in der Abluftleitung angeordnet sein. Sie können jedoch auch in der Zuluftleitung nach Zusammenführung von Außenluft und Umluft angeordnet sein, wenn hierdurch gleichzeitig die Außenluftansaugung gegen Raucheintritt gesichert werden soll.
Die Anordnung der Rauchauslöseeinrichtungen darf deren Wirksamkeit durch Verdünnungseffekte nicht beeinträchtigen.
Bei Ansprechen der Rauchauslöseeinrichtungen müssen die Ventilatoren abgeschaltet werden, soweit der Weiterbetrieb nicht der Rauchausbreitung entgegenwirkt.
5.1.5 Lüftungsleitungen und andere Installationen
Im luftführenden Querschnitt von Lüftungsleitungen dürfen nur Einrichtungen von Lüftungsanlagen und zugehörigen Leitungen vorhanden sein. Diese Leitungen dürfen keine brennbaren oder toxischen Stoffe (zum Beispiel Brennstoffe, organische Wärmeträger oder Flüssigkeiten fair hydraulische Systeme) und keine Stoffe mit Temperaturen von mehr als 110 °C führen; zulässig sind jedoch Leitungen, die Lufterhitzern von außen Wärmeträger mit höheren Temperaturen auf dem kürzesten Wege zuführen.
In Schächten und Kanälen der Feuerwiderstandsklasse L 30/60/90 gemäß DIN 4102-4:1994-03, Abschnitte 8.5.1 bis 8.5.6 dürfen neben den Lüftungsleitungen auch Leitungen für Wasser, Abwasser und Wasserdampf bis 110 °C sowie für Druckluft verlegt werden, wenn sie einschließlich eventuell vorhandener Dämmschichten aus nichtbrennbaren Baustoffen bestehen. Zwischen Schacht und Lüftungszentrale ist keine brandschutztechnische Abtrennung notwendig (siehe Bild 1.2, Anordnung 2).
Darüber hinaus sind in Schächten und Kanälen, deren Wände der Feuerwiderstandsklasse F 30/60/90 (Feuerwiderstandsfähigkeit gemäß Abschnitt 4) entsprechen und deren Öffnungen in diesen Wänden dichte Verschlüsse (zum Beispiel mit umlaufendem Anschlag) mit derselben Feuerwiderstandsfähigkeit wie die Wände haben, neben den Lüftungsleitungen auch andere (zum Beispiel brennbare) Installationen zulässig, wenn alle ein- und ausführenden Lüftungsleitungen an den Durchtrittsstellen (auch zur Lüftungszentrale) durch Brandschutzklappen K 30/60/90 (Feuerwiderstandsfähigkeit gemäß Abschnitt 4, ohne Zusatzkennzeichnung für eine einschränkende Verwendung) gesichert sind (siehe Bild 1.2, Anordnung 1).
Die Notwendigkeit brandschutztechnischer Maßnahmen für diese anderen Installationen bleibt unberührt.
5.2 Verlegung von Lüftungsleitungen
5.2.1 Alle Leitungsabschnitte
5.2.1.1 Begrenzung von Kräften
Lüftungsleitungen sind so zu führen oder herzustellen, dass sie infolge ihrer Erwärmung durch Brandeinwirkung keine erheblichen Kräfte auf tragende oder notwendige feuerwiderstandsfähige Wände und Stützen ausüben können.
Dies ist erfüllt, wenn ausreichende Dehnungsmöglichkeiten bei Lüftungsleitungen aus Stahl, circa 10 mm pro laufenden Meter Leitungslänge, vorhanden sind.
Bei anderen Baustoffen der Lüftungsleitungen, wie hochlegierten Stählen und Nichteisenmetallen, ist deren Längenausdehnungskoeffizient zu berücksichtigen.
Bei zweiseitig fester Einspannung der Leitungen ist Satz 1 erfüllt, wenn:
5.2.1.2 Durchführung durch feuerwiderstandsfähige, raumabschließende Bauteile
Leitungsabschnitte, die brandschutztechnisch zu trennende Abschnitte überbrücken, sind in der höchsten vorgeschriebenen Feuerwiderstandsfähigkeit der durchdrungenen raumabschließenden Bauteile auszuführen; andernfalls sind Absperrvorrichtungen in den Bauteilen vorzusehen (Schematische Darstellungen 1.1 [Bild 1.1 bis Bild 1.4] und 1.2). Absperrvorrichtungen dürfen außerhalb dieser Bauteile nur installiert werden, wenn der Verwendbarkeitsnachweis dies zulässt.
Soweit Lüftungsleitungen ohne Brandschutzklappen durch raumabschließende Bauteile, für die eine Feuerwiderstandsfähigkeit vorgeschrieben ist, hindurchgeführt werden dürfen, sind die verbleibenden Öffnungsquerschnitte mit geeigneten nichtbrennbaren mineralischen Baustoffen dicht und in der Dicke dieser Bauteile zu verschließen. Ohne weiteren Nachweis gelten Stopfungen aus Mineralfasern mit einem Schmelzpunkt 1.000 °C bis zu einer Spaltbreite des verbleibenden Öffnungsquerschnittes von höchstens 50 mm als geeignet. Durch weitere Installationen darf die Stopfung nicht gemindert werden.
Bei feuerwiderstandsfähigen Lüftungsleitungen muss die Feuerwiderstandsfähigkeit der Leitungen auch in den feuerwiderstandsfähigen, raumabschließenden Bauteilen gegeben sein.
5.2.1.3 Abstände zu brennbaren Baustoffen
Leitungsabschnitte, deren äußere Oberflächen im Betrieb Temperaturen von mehr als 85 °C erreichen können, müssen von flächig angrenzenden, ungeschützten Bauteilen mit brennbaren Baustoffen einen Abstand von mindestens 40 cm einhalten.
5.2.2 Leitungsabschnitte, die feuerwiderstandsfähig sein müssen
Feuerwiderstandsfähige Leitungsabschnitte müssen an Bauteilen mit entsprechender Feuerwiderstandsfähigkeit befestigt sein.
5.2.3 Leitungen im Freien
Leitungsabschnitte im Freien, die von Brandgasen durchströmt werden können, müssen
Abweichend davon dürfen auf Flachdächern Leitungsabschnitte, die im Brandfall von Brandgasen durchströmt werden, aus schwerentflammbaren Baustoffen ausgeführt werden, wenn
5.2.4 Lüftungsleitungen oberhalb von Unterdecken
Werden Lüftungsleitungen oberhalb von Unterdecken, für die als selbstständiges Bauteil eine Feuerwiderstandsfähigkeit gefordert wird, verlegt, so sind diese Lüftungsleitungen so zu befestigen, dass sie auch im Brandfall nicht herabfallen können (siehe DIN 4102-4:1994-03, Abschnitt 8.5.7.5).
5.2.5 Brandschutz im Dachraum
Führen Lüftungsleitungen durch einen Dachraum, müssen bei der Durchdringung einer Decke, die feuerwiderstandsfähig sein muss, zwischen oberstem Geschoss und Dachraum
6 Einrichtungen zur Luftaufbereitung und Lüftungszentralen
6.1 Lufterhitzer
Bei Lufterhitzern, deren Heizflächentemperaturen mehr als 160 °C erreichen können, muss ein Sicherheitstemperaturbegrenzer im Abstand von 50 cm bis 100 cm in Strömungsrichtung hinter dem Lufterhitzer in die Lüftungsleitung eingebaut werden, der den Lufterhitzer bei Erreichen einer Lufttemperatur von 110 °C selbsttätig abschaltet.
Bei direkt befeuerten Lufterhitzern muss zusätzlich ein Strömungswächter vorhanden sein, der beim Nachlassen oder Ausbleiben des Luftstroms die Beheizung selbsttätig abschaltet, es sei denn, dass die Anordnung des Sicherheitstemperaturbegrenzers auch in diesen Fällen die rechtzeitige Abschaltung der Beheizung gewährleistet.
6.2 Filtermedien, Kontaktbefeuchter und Tropfenabscheider
Bei Filtermedien, Kontaktbefeuchtern und Tropfenabscheidern aus brennbaren Baustoffen muss durch ein im Luftstrom nachgeschaltetes engmaschiges Gitter oder durch eine geeignete nachgeschaltete Luftaufbereitungseinrichtung aus nichtbrennbaren Baustoffen sichergestellt sein, dass brennende Teile nicht vom Luftstrom mitgeführt werden können.
6.3 Wärmerückgewinnungsanlagen
Bei Wärmerückgewinnungsanlagen ist die Brandübertragung zwischen Abluft und Zuluft durch installationstechnische Maßnahmen (zum Beispiel getrennter Wärmeaustausch über Wärmeträger bei Zu- und Abluftleitungen, Schutz der Zuluftleitung durch Brandschutzklappen mit Rauchauslöseeinrichtungen oder durch Rauchschutzklappen) oder andere geeignete Vorkehrungen auszuschließen.
6.4 Lüftungszentralen für Ventilatoren und Luftaufbereitungseinrichtungen
6.4.1 Grundlegende Anforderung
Innerhalb von Gebäuden müssen Ventilatoren und Luftaufbereitungseinrichtungen in besonderen Räumen (Lüftungszentralen) aufgestellt werden, wenn an die Ventilatoren oder Luftaufbereitungseinrichtungen in Strömungsrichtung anschließende Leitungen in mehrere Geschosse (nicht in Gebäuden geringer Höhe) oder Brandabschnitte führen.
Diese Räume können selbst luftdurchströmt sein (Kammerbauweise). Die Lüftungszentralen dürfen nicht anderweitig genutzt werden.
6.4.2 Bauteile, Fußböden und Öffnungen der Lüftungszentralen
Tragende, aussteifende und raumabschließende Bauteile zu anderen Räumen müssen der höchsten notwendigen Feuerwiderstandsfähigkeit der Decken und Wände entsprechen, durch die Lüftungsleitungen von der Lüftungszentrale aus hindurchgeführt werden; dabei bleiben Kellerdecken unberücksichtigt.
Andere Wände und Decken sowie Fußböden müssen aus nichtbrennbaren Baustoffen bestehen oder durch mindestens 2 cm dicke Schichten aus mineralischen, nichtbrennbaren Baustoffen gegen Entflammen geschützt sein.
Öffnungen in den Wänden zu anderen Räumen müssen durch mindestens feuerhemmende dicht- und selbstschließende Abschlüsse geschützt sein; die Abschlüsse zu notwendigen Treppenräumen müssen zusätzlich rauchdicht sein.
Lüftungszentralen dürfen keine Öffnungen zu Aufenthaltsräumen haben.
6.4.3 Ausgänge von Lüftungszentralen
Von jeder Stelle der Lüftungszentrale muss in höchstens 35 m Entfernung ein Ausgang zu einem Flur in der Bauart notwendiger Flure, zu Treppenräumen in der Bauart notwendiger Treppenräume oder unmittelbar ins Freie erreichbar sein.
6.4.4 Lüftungsleitungen in Lüftungszentralen
Lüftungsleitungen in Lüftungszentralen müssen
Die Verwendung von Lüftungsleitungen aus schwerentflammbaren Baustoffen in Lüftungszentralen ist ohne Einhaltung der Anforderungen nach Satz 1 Nr. 2 und 3 zulässig, wenn (siehe auch Bild 4):
7 Besondere Bestimmungen für Lüftungsanlagen nach DIN 18.017-3:1990-08
In Lüftungsanlagen nach DIN 18.017-3:1990-08 dürfen Absperrvorrichtungen gegen Brandübertragung der Feuerwiderstandsklassen K 30/60/90-18.017 verwendet werden (siehe Bilder 6.1 und 6.2), um im Zusammenwirken mit den Bauteilen der Lüftungsanlagen nach DIN 18.017-3:1990-08 zu verhindern, dass Feuer und Rauch in andere Geschosse übertragen werden. Die Absperrvorrichtungen sind zur Verhinderung einer Brandübertragung innerhalb von Geschossen nicht zulässig (zum Beispiel bei der Überbrückung von Flur- oder Trennwänden).
Die Absperrvorrichtungen dürfen über den Anwendungsbereich von DIN 18.017-3:1990-08 hinaus auch für Abluftanlagen von Toiletten und Bädern in nicht zu Wohnzwecken genutzten Gebäuden sowie nach Maßgabe bauaufsichtlicher Verwendbarkeits- oder Anwendbarkeitsnachweise in Anlagen zur Entlüftung innen liegender Wohnungsküchen und Kochnischen verwendet werden.
Die Absperrvorrichtungen und zugehörige Lüftungsleitungen müssen über die Bestimmungen der jeweiligen Verwendbarkeits- oder Anwendbarkeitsnachweise hinaus im Übrigen folgenden Anforderungen entsprechen:
Luftführende Hauptleitungen dürfen einen maximalen Querschnitt von 1.000 cm2 nicht überschreiten.
Sie dürfen
Der Anschluss von Dunstabzugshauben an Lüftungsanlagen mit Absperrvorrichtungen der Feuerwiderstandsklassen K 30/60/90-18.017 darf nur entsprechend den Bestimmungen der Verwendbarkeits- oder Anwendbarkeitsnachweise für die Absperrvorrichtungen erfolgen. Diese Absperrvorrichtungen können ferner in Anlagen der Bauart nach DIN 18.017-3:1990-08 verwendet werden, bei denen die Zuluft über Leitungen herangeführt wird, wie auch in diesen Zuluftleitungen selbst.
8 Abluftleitungen von gewerblichen oder vergleichbaren Küchen, ausgenommen Kaltküchen
8.1 Baustoffe und Feuerwiderstandsfähigkeit der Abluftleitungen
Abluftleitungen müssen aus nichtbrennbaren Baustoffen bestehen. Sie müssen vom Austritt aus der Küche an mindestens die Feuerwiderstandsklasse L 90 oder eine europäisch hierzu gleichwertige Klassifizierung aufweisen, sofern die Ausbreitung von Feuer und Rauch nicht auf andere Weise, zum Beispiel durch Absperrvorrichtungen, für die ein bauaufsichtlicher Verwendbarkeitsnachweis für diesen Zweck vorliegt, verhindert wird.
Für Leitungsabschnitte im Freien gilt Abschnitt 5.2.3 sinngemäß.
8.2 Ventilatoren
Ventilatoren müssen so ausgeführt und eingebaut sein, dass sie leicht zugänglich sind und leicht kontrolliert und gereinigt werden können. Sie müssen von der Küche aus abgeschaltet werden können. Die Antriebsmotoren müssen sich außerhalb des Abluftstromes befinden.
8.3 Fettdichtheit der Abluftleitungen
Durch die Wandungen der Abluftleitungen darf weder Fett noch Kondensat austreten können. Lüftungsleitungen aus Blech mit gelöteten, geschweißten oder mittels dauerelastischem und gegen chemische und mechanische Beanspruchung unempfindlichem Dichtungsmaterial hergestellten Verbindungsstellen können als fettdicht angesehen werden.
8.4 Vermeidung von Verschmutzungen; Reinigungsöffnungen
Innerhalb einer Küche kann die Abluft mehrerer Abzugseinrichtungen zusammen- und über eine Lüftungsleitung aus der Küche abgeführt werden.
In oder unmittelbar hinter Abzugseinrichtungen, wie Hauben oder Lüftungsdecken, sind geeignete Fettfilter oder andere geeignete Fettabscheideeinrichtungen anzuordnen. Filter und Abscheider müssen einschließlich ihrer Befestigungen aus nichtbrennbaren Baustoffen bestehen. Filter müssen leicht ein- und ausgebaut werden können. Die innere Oberfläche der Abluftleitungen muss leicht zu reinigen sein. Leitungen mit profilierten Wandungen, wie flexible Rohre, und Leitungen aus porösen oder saugfähigen Baustoffen, sind unzulässig.
Die Abluftleitungen müssen an jeder Richtungsänderung, vor und hinter den Absperrvorrichtungen und in ausreichender Anzahl in gerade geführten Leitungsabschnitten Reinigungsöffnungen haben.
Im Bereich der Fettfilter und anderer Fettabscheideeinrichtungen sind Reinigungsöffnungen erforderlich, sofern nicht eine Reinigung dieses Leitungsbereiches von der Abzugseinrichtung aus möglich oder durch technische Maßnahmen eine ausreichende Reinigung sichergestellt ist.
Die Abmessung der Reinigungsöffnungen muss mindestens dem lichten Querschnitt der Abluftleitung entsprechen; es genügt jedoch ein lichter Querschnitt von 3.600 cm2.
Die Abluftleitungen müssen an geeigneter Stelle Einrichtungen zum Auffangen und Ablassen von Kondensat und Reinigungsmittel haben.
9 Gemeinsame Abführung von Küchenabluft und Abgas aus Feuerstätten
9.1 Grundlegende Anforderungen
Eine gemeinsame Benutzung von Lüftungsleitungen zur Lüftung und zur Ableitung der Abgase von Feuerstätten ist zulässig, wenn keine Bedenken wegen der Betriebssicherheit und des Brandschutzes bestehen.
9.2 Küchenabluft und Abgas aus Feuerstätten für gasförmige Brennstoffe
Zulässig im Sinne von Abschnitt 9.1 ist die Abführung der Abgase von Küchen-Gasgeräten über die Abzugseinrichtungen und Abluftleitungen der Küchen, sofern hierbei nach der technischen Regel der Deutschen Vereinigung des Gas- und Wasserfaches e. V. (DVGW) "Arbeitsblatt G 634: September 1998 - Installation von Gasgeräten in gewerblichen Küchen in Gebäuden" verfahren wird.
9.3 Küchenabluft und Abgas aus Kochgeräten für feste Brennstoffe
Zulässig im Sinne von Abschnitt 9.1 ist die Abführung der Abgase von Kochgeräten für feste Brennstoffe (zum Beispiel Holzkohlegrillanlagen) über die Abzugseinrichtungen und Abluftleitungen der Küchen, sofern die Lüftungsleitungen in der Bauart von Schornsteinen ausgeführt sind. In die Wandungen dieser Lüftungsleitungen darf Fett in gefahrdrohender Menge nicht eindringen können.
Bei Lüftungsleitungen mit Innenrohren aus geschweißten oder nahtlosen Rohren aus Edelstahl und mit gegen chemische und mechanische Beanspruchung unempfindlichen Dichtungen ist dies erfüllt. Diese Lüftungsleitungen müssen an jeder Richtungsänderung Reinigungsöffnungen haben.
10 Anforderungen an Lüftungsanlagen in Sonderbauten
Die Anforderungen der vorstehenden Abschnitte 3 bis 9 entsprechen in der Regel den brandschutztechnischen Erfordernissen für Lüftungsanlagen in Sonderbauten.
Bei Lüftungsanlagen für
ist zu prüfen, ob zusätzliche oder andere brandschutztechnische Maßnahmen notwendig werden, zum Beispiel zusätzliche Rauchauslöseeinrichtungen für Brandschutzklappen zur Verhinderung der Rauchübertragung. Die Anordnung der Rauchauslöseeinrichtungen darf deren Wirksamkeit durch Verdünnungseffekte nicht beeinträchtigen.
11 Inkrafttreten
Diese Richtlinie tritt am Tag nach der Veröffentlichung in Kraft.
Schematische Darstellungen
1 Durchführung von Lüftungsleitungen durch raumabschließende Bauteile
1.1 Durchführung vertikaler Lüftungsleitungen durch raumabschließende Decken, an die Anforderungen hinsichtlich der Feuerwiderstandsfähigkeit gestellt werden
Bild 1.1: Schottlösung
Brandschutzklappen an den Durchdringungsstellen der feuerwiderstandsfähigen Decken
![]() |
Lüftungszentrale, kann auch in anderen Geschossen angeordnet sein; Leitungen siehe Abschnitt 6.4.4 |
|
- - | Leitung ohne Feuerwiderstandsfähigkeit | |
![]() |
Zuluft-/Abluftöffnung | |
![]() |
Ventilator | |
![]() |
Brandschutzklappe | |
Für Entlüftungsanlagen nach DIN 18.017-3:1990-08 können unter Beachtung des Abschnittes 7 und der Angabe in den Zulassungsbescheiden Absperrvorrichtungen K30/K60//K90 - 18.017 verwendet werden. |
Bild 1.2: Schachtlösung
Brandschutzklappen an den Durchdringungsstellen der feuerwiderstandsfähigen Schachtwände
![]() |
Lüftungszentrale, kann auch in anderen Geschossen angeordnet sein; Leitungen siehe Abschnitt 6.4.4 |
|
- - | Leitung ohne Feuerwiderstandsfähigkeit | |
![]() |
Zuluft-/Abluftöffnung | |
![]() |
Ventilator | |
![]() |
Brandschutzklappe | |
Folgende Anordnungen sind zulässig:
und jeweils Brandschutzklappen K 30/60/90 3 bei Abzweigen in den Geschossen an den Durchtrittsstellen durch den Schacht beziehungsweise an den Anschlussstellen der Lüftungsleitung.
Zu 1. Der Schacht aus F-Bauteilen bildet brandschutztechnisch einen eigenen Abschnitt im Gebäude, in dem auch andere Installationen zulässig sind. Diese Installationen dürfen auch aus brennbaren Baustoffen bestehen oder brennbare Medien führen, wenn alle Ein- und Ausführungen von Lüftungsleitungen (also auch die zur Lüftungszentrale) durch Brandschutzklappen K 30/60/90 geschützt sind (siehe auch Abschnitt 5.1.4). Schacht-Zugangstüren müssen die gleiche Feuerwiderstandsfähigkeit (zum Beispiel T 30/60/90) wie die Schachtwände erfüllen und zu notwendigen Rettungswegen zudem rauchdicht sein.
Zu 2. Der Schacht gemäß L-Klassifikation lässt neben den Lüftungsleitungen nur nichtbrennbare Installationen mit nichtbrennbaren Medien bis 110 °C zu (siehe auch Abschnitt 5.1.5). Zwischen Schacht und Lüftungszentrale ist keine brandschutztechnische Abtrennung notwendig.
Zu 3. In feuerwiderstandsfähigen Lüftungsleitungen selbst dürfen nur Einrichtungen von Lüftungsanlagen und zugehörige Leitungen eingebaut werden.

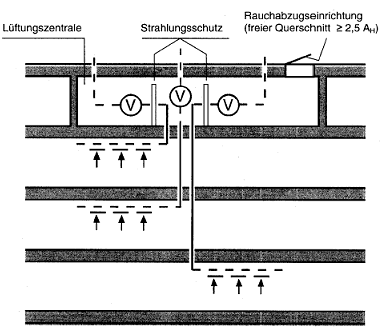

Bild 1.3: Lüftungsanlagen mit getrennten Haupt- und getrennten Außenluft- oder Fortluftleitungen ohne Absperrvorrichtungen
![]() |
Lüftungszentrale, kann auch in anderen Geschossen angeordnet sein; Leitungen siehe Abschnitt 6.4.4 | |
- - | Leitung ohne Feuerwiderstandsfähigkeit | |
___ | Leitung mit Feuerwiderstandsfähigkeit 4 | |
![]() |
Zuluft-/Abluftöffnung | |
![]() |
Ventilator |
Bild 1.4: Lüftungsanlagen mit getrennten Hauptleitungen und gemeinsamer Außenluft- oder Fortluftleitung mit Rauchschutzklappe
![]() |
Lüftungszentrale, kann auch in anderen Geschossen angeordnet sein; Leitungen siehe Abschnitt 6.4.4 |
|
- -
___ |
Leitung ohne Feuerwiderstandsfähigkeit
Leitung mit Feuerwiderstandsfähigkeit 4 |
|
![]() |
Zuluft-/Abluftöffnung | |
![]() |
Ventilator | |
![]() |
Rauchschutzklappe oder sonstige Vorrichtung, die bei Stillstand des Ventilators selbsttätig schließt |
1.2 Durchführung horizontaler Lüftungsleitungen durch raumabschließende Wände, an die Anforderungen hinsichtlich der Feuerwiderstandsfähigkeit gestellt werden
Die in den Bildern 1.1 bis 1.4 dargestellten Lösungen gelten für Lüftungsanlagen, ausgenommen Lüftungsanlagen nach DIN 18.017-3:1990-08, mit horizontal geführten Leitungen, die feuerwiderstandsfähige raumabschließende Wände durchdringen, entsprechend.
Die Bilder 1.1 bis 1.4 sind in diesen Fällen als Horizontalschnitte durch das Gebäude anzuwenden.
Die Regelungen der Leitungsdurchführung durch feuerwiderstandsfähige Wände notwendiger Flure sind in den Bildern 3.1 und 3.2 enthalten.
2 Brandschutz im Dachraum
Führen Lüftungsleitungen durch einen Dachraum, müssen bei der Durchdringung einer Decke, die feuerwiderstandsfähig sein muss, zwischen oberstem Vollgeschoss und Dachraum
Bild 2.1: Schottlösung
![]() |
- - | Leitung ohne Feuerwiderstandsfähigkeit |
![]() |
Zuluft-/Abluftöffnung | |
![]() |
Ventilator | |
![]() |
Brandschutzklappe |
Bild 2.2: Schachtlösung
![]() |
- - | Leitung ohne Feuerwiderstandsfähigkeit |
![]() |
Ventilator | |
___ ___ |
feuerwiderstandsfähige Umkleidung | |
![]() |
Zuluft-/Abluftöffnung | |
3 Leitungsführung durch raumabschließende Wände notwendiger Flure, an die Anforderungen hinsichtlich der Feuerwiderstandsfähigkeit gestellt werden
Bild 3.1: Notwendiger Flur, unbelüftet
f | notwendiger Flur |
e | von f brandschutztechnisch getrennte Bereiche |
- - | Leitung ohne Feuerwiderstandsfähigkeit |
___ | Leitung mit Feuerwiderstandsfähigkeit; in Fluren mit feuerhemmenden Wänden siehe bei Stahlblechleitungen Abschnitt 4 der Richtlinie 4 |
![]() |
Zuluft- /Abluftöffnung |
![]() |
Brandschutzklappe |
![]() |
Decke mit entsprechender Feuerwiderstandsfähigkeit bei Beanspruchung von oben und unten; die Decke schließt die Leitung vollständig gegen das Innere des Brandabschnittes bzw. Rettungsweges ab |
Bild 3.2: Notwendiger Flur, belüftet
f | notwendiger Flur |
e, g, h, j | von f und untereinander brandschutztechnisch getrennte Bereiche |
- - | Leitung ohne Feuerwiderstandsfähigkeit |
___ | Leitung mit Feuerwiderstandsfähigkeit; in Fluren mit feuerhemmenden Wänden siehe bei Stahlblechleitungen Abschnitt 4 der Richtlinie 4 |
![]() |
Zuluft-/Abluftöffnung |
![]() |
Brandschutzklappe |
![]() |
Unterdecke mit Feuerwiderstandsfähigkeit bei Beanspruchung von oben und unten; die Unterdecke schließt die Leitung vollständig gegen das Innere des Brandabschnittes bzw. Rettungsweges ab |
![]() |
Brandschutzklappe zum Einbau in feuerwiderstandsfähige Unterdecken |
4 Abluftanlagen mit Leitungen und Ventilatoren aus brennbaren Baustoffen ohne Absperrvorrichtungen (zum Beispiel für Laborabluft; siehe auch Abschnitt 6.4.4 )
___ | Leitung mit Feuerwiderstandsfähigkeit (feuerwiderstandsfähige Lüftungsleitung mit brennbarer Innenschale) 4 |
- - | Leitung ohne Feuerwiderstandsfähigkeit, aus schwerentflammbaren Baustoffen |
![]() |
Abluftöffnung |
![]() |
Ventilator |
AH | lichter Querschnitt der größten Einzelleitung |
5 Begrenzung der Krafteinleitung durch Lüftungsleitungen in Bauteile des Gebäudes im Brandfall durch Winkel und Verziehungen (siehe auch Abschnitt 5.2.1.1)
Bild 5.1: Begrenzung der Krafteinleitung mit Leitungsverziehung
Bild 5.2: Begrenzung der Krafteinleitung mit Bogen
a Kantenlänge des Lüftungskanals oder Durchmesser der Lüftungsleitung
* Es gilt die entfernteste Verbindungsstelle zwischen Bogen und Leitung.
Beispielhafte Darstellung von Winkel und Verziehungen, die in den Lüftungsleitungen auftretende Längenänderungen durch Leitungsverformungen z.B. durch Ausknickungen aufnehmen.
6 Besondere Bestimmungen für Lüftungsanlagen nach DIN 18.017-3:1990-08
Bild 6.1: Beispiel für Schottlösung
maximaler Anschlussquerschnitt der Absperrvorrichtungen: 350 cm2
6.2 Schachtlösung für Lüftungsanlagen nach DIN 18.017-3:1990-08
Bild 6.2.1![]() |
Bild 6.2.2![]() |
Bild 6.2.3![]() |
|
Schacht: | - F 30/60/90 oder L 30/60/90
- Querschnitt maximal 1.000 cm2 |
- F 30/60/90 oder L 30/60/90
- Querschnitt maximal 1.000 cm2 |
- F 30/60/90 oder L 30/60/90
- Querschnitt beliebig, auch > 1.000 cm2 - Mörtelverguss des freien Schachtquerschnittes mindestens 100 mm dick |
Hauptleitung: | Schacht = Hauptleitung | - Querschnitt ohne Begrenzung, unter Beachtung des zulässigen Schachtquerschnittes
- Stahlblech |
- Querschnitt maximal 1.000 cm2
- Stahlblech |
Absperrvorrichtung: | - im Wesentlichen aus nichtbrennbaren Baustoffen
- Querschnitt maximal 350 cm2 |
- im Wesentlichen aus nichtbrennbaren Baustoffen
- Querschnitt maximal 350 cm2 |
- brennbare Baustoffe auch für wesentliche Teile der Absperrvorrichtung zulässig
- Querschnitt maximal 350 cm2 |
Anschlussleitung: | - | - aus nichtbrennbaren Baustoffen | - aus nichtbrennbaren Baustoffen |
Weitere Installationen: | - nicht zulässig | - nicht zulässig | - nur aus nichtbrennbaren Baustoffen und
- nur für nichtbrennbare Medien |
_______
1) Die Verpflichtungen aus der Richtlinie 98/34/EG des Europäischen Parlaments und des Rates vom 22. Juni 1998 über ein Informationsverfahren auf dem Gebiet der Normen und technischen Vorschriften und der Vorschriften für die Dienste der Informationsgesellschaft (ABl. EG Nr. L 204 S. 37), geändert durch die Richtlinie 98/48/EG des Europäischen Parlaments und des Rates vom 20. Juli 1998 (ABl. EG Nr. L 217 S. 18), sind beachtet worden.
2) Mitteilungen des Deutschen Instituts für Bautechnik zu Bauregellisten a und B und Liste C in der jeweils geltenden Fassung
Vertrieb: Ernst & Sohn, Verlag für Architektur und technische Wissenschaften GmbH & Co. KG, Bühringstr. 10, 13.086 Berlin
Kunden-/Leserservice: Wiley-VCH Kundenservice für Ernst & Sohn, Boschstr. 12, 69.469 Weinheim (service@wileyvch.de)
3) Für Entlüftungsanlagen nach DIN 18.017-3:1990-08 können unter Beachtung des Abschnitts 7 und der Angaben in den Zulassungsbescheiden für die Lösungen b und c Absperrvorrichtungen K 3 0/60/90-1 80 1 7 verwendet werden.
4) Die Feuerwiderstandsfähigkeit der Leitungen muss auch in den Durchdringungen der Decken oder Wände gegeben sein.
![]() |
ENDE | ![]() |
(Stand: 04.07.2022)
Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)
(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)
Die Zugangskennung wird kurzfristig übermittelt
? Fragen ?
Abonnentenzugang/Volltextversion
