6.7.2 Oberflächenbewehrung von Spannbetonplatten

(1) An der Ober- und Unterseite sind Bewehrungsnetze anzuordnen, die aus zwei sich annähernd rechtwinklig kreuzenden Bewehrungslagen mit einem Querschnitt nach Tabelle 4, Zeilen 1a und 1b, bestehen. Die einzelnen Bewehrungen können in mehrere oberflächennahe Lagen aufgeteilt werden.

(2) Abweichend davon ist bei statisch bestimmt gelagerten Platten des üblichen Hochbaues (nach DIN 1045/07.88, Abschnitt 2.2.4) eine obere Mindestbewehrung nicht erforderlich. Bei Platten mit Vollquerschnitt und einer Breiteb< 1,20 m darf außerdem die untere Mindestquerbewehrung entfallen. Bei rechnerisch nicht berücksichtigter Einspannung ist jedoch die Mindestbewehrung in Einspannrichtung über ein Viertel der Plattenstützweite einzulegen.

Tabelle 5. Grundwerte μ der Mindestbewehrung in %

(3) Bei Hohlplatten mit annähernd kreisförmigen Aussparungen darf die Längsbewehrung auf den reinen Betonquerschnitt bezogen werden. Die Querbewehrung ist in gleicher Größe wie die Längsbewehrung zu wählen. Die Stege müssen hierbei eine Schubbewehrung nach Abschnitt 6.7.5 erhalten. Hohlplatten mit annähernd rechteckigen Aussparungen sind wie Kastenträger zu behandeln.

(4) Bei Platten mit veränderlicher Dicke darf die Mindestbewehrung auf die gemittelte Plattendicked_m bezogen werden.

6.7.3 Schubbewehrung von Gurtscheiben

(1) Wirkt die Platte gleichzeitig als Gurtscheibe, muss die Mindestbewehrung zur Aufnahme des Scheibenschubs auf die örtliche Plattendicke bezogen werden.

(2) Für die Schubbewehrung von Gurtscheiben gilt Tabelle 4, Zeile 4.

6.7.4 Längsbewehrung von Balkenstegen

Für die Längsbewehrung von Balkenstegen gilt Tabelle 4, Zeilen 2a und 2b. Mindestens die Hälfte der erhöhten Mindestbewehrung muss am unteren und/oder oberen Rand des Steges liegen, der Rest darf über das untere und/oder obere Drittel der Steghöhe verteilt sein.

6.7.5 Schubbewehrung von Balkenstegen

Für die Schubbewehrung von Balkenstegen gilt Tabelle 4, Zeile 5.

6.7.6 Längsbewehrung im Stützenbereich durchlaufender Tragwerke bei Brücken und vergleichbaren Bauwerken

(1) Im Stützenbereich durchlaufender Tragwerke bei Brücken und vergleichbaren Bauwerken - mit Ausnahme massiver Vollplatten - ist eine Längsbewehrung im unteren Drittel der Stegfläche und in der unteren Platte vorzusehen, wenn die Randdruckspannungen dem Betrag nach kleiner als 1 N/mm² sind. Diese Längsbewehrung ist aus der Querschnittsfläche des gesamten Steges und der unteren Platte zu ermitteln. Der Bewehrungsprozentsatz darf bei Randdruckspannungen zwischen 0 und 1 N/mm² linear zwischen 0,2 % und 0 % interpoliert werden.

(2) Die Hälfte dieser Bewehrung darf frühestens in einem Abstand (d₀ +l₀), der Rest in einem Abstand (2d₀ +l₀) von der Lagerachse enden (d₀ Balkendicke,l₀ Grundmaß der Verankerungslänge nach DIN 1045/07.88, Abschnitt 18.5.2.1).

6.8 Beschränkung von Temperatur und Schwindrissen

(1) Wenn die Gefahr besteht, dass die Hydratationswärme des Zements in dicken Bauteilen zu hohen Temperaturspannungen und dadurch zu Rissen führt, sind geeignete Gegenmaßnahmen zu ergreifen (z.B. niedrige Frischbetontemperatur durch gekühlte Ausgangsstoffe, Verwendung von Zementen mit niedriger Hydratationswärme, Aufbringen einer Teilvorspannung, Kühlen des erhärtenden Betons durch eingebaute Kühlrohre, Schutz des warmen Betons vor zu rascher Abkühlung).

(2) Auch beim abschnittsweisen Betonieren (z.B. Bodenplatte - Stege - Fahrbahnplatte bei einer Brücke) können Maßnahmen gegen Risse infolge von Temperaturunterschieden oder Schwinden erforderlich werden.

7 Berechnungsgrundlagen

7.1 Erforderliche Nachweise

Es sind folgende Nachweise zu erbringen:

1. Im Gebrauchszustand (siehe Abschnitt 9) der Nachweis, dass die hierfür zugelassenen Spannungen nach Abschnitt 15, Tabelle 9, nicht überschritten werden. Dieser Nachweis ist unter der Annahme eines linearen Zusammenhanges zwischen Spannung und Dehnung zu führen.
2. Der Nachweis zur Beschränkung der Rissbreite nach Abschnitt 10.
3. Der Nachweis der Sicherheit gegen Versagen nach Abschnitt 11 (rechnerischer Bruchzustand).
4. Der Nachweis der schiefen Hauptspannungen und der Schubdeckung nach Abschnitt 12.
5. Der Nachweis der Beanspruchung des Verbundes nach Abschnitt 13.
6. Der Nachweis der Zugkraftdeckung sowie der Verankerung und Kopplung der Spannglieder nach den Abschnitten 14 und 15.9.

7.2 Formänderung des Betonstahles und des Spannstahles

Für alle Nachweise im Gebrauchszustand darf mit elastischem Verhalten des Beton- und Spannstahles gerechnet werden. Für den Betonstahl gilt DIN 1045/07.88, Abschnitt 16.2.1. Für Spannstähle darf als Rechenwert des Elastizitätsmoduls bei Drähten und Stäben 2,05 * 10⁵ N/mm², bei Litzen 1,95 * 10⁵ N/mm² angenommen werden. Bei der Ermittlung der Spannwege ist der Elastizitätsmodul des Spannstahles stets der Zulassung zu entnehmen.

7.3 Formänderung des Betons

(1) Bei allen Nachweisen im Gebrauchszustand und für die Berechnung der Schnittgrößen oberhalb des Gebrauchszustandes darf mit einem für Druck und Zug gleich großen ElastizitätsmodulE_b bzw. SchubmodulG_b nach Tabelle 6 gerechnet werden. Diese Richtwerte beziehen sich auf Beton mit Zuschlag aus überwiegend quarzitischem Kiessand (z.B. Rheinkiessand). Unter sonst gleichen Bedingungen können stark wassersaugende Sedimentgesteine (häufig bei Sandsteinen) einen bis zu 40 % niedrigeren, dichte magmatische Gesteine (z.B. Basalt) einen bis zu 40 % höheren Elastizitätsmodul und Schubmodul bewirken.

(2) Soll der Einfluss der Querdehnung berücksichtigt werden, darf dieser mitμ = 0,2 angesetzt werden.

(3) Zur Berechnung der Formänderung des Betons oberhalb des Gebrauchszustandes siehe DIN 1045/07.88, Abschnitt 16.3.

Tabelle 6. Elastizitätsmodul und Schubmodul des Betons (Richtwerte)

7.4 Mitwirkung des Betons in der Zugzone

Bei Berechnungen im Gebrauchszustand darf die Mitwirkung des Betons auf Zug berücksichtigt werden. Für die Rissebeschränkung siehe jedoch Abschnitt 10.2.

7.5 Nachträglich ergänzte Querschnitte

Bei Querschnitten, die nachträglich durch Anbetonieren ergänzt werden, sind die Nachweise nach Abschnitt 7.1 sowohl für den ursprünglichen als auch für den ergänzten Querschnitt zu führen. Beim Nachweis für den rechnerischen Bruchzustand des ergänzten Querschnitts darf so vorgegangen werden, als ob der Gesamtquerschnitt von Anfang an einheitlich hergestellt worden wäre. Für die erforderliche Anschlussbewehrung siehe Abschnitt 12.7.

7.6 Stützmomente

Die Momentenfläche muss über den Unterstützungen parabelförmig ausgerundet werden, wenn bei der Berechnung eine frei drehbare Lagerung angenommen wurde (siehe DIN 1045/07.88, Abschnitt 15.4.1.2).

8 Zeitabhängiges Verformungsverhalten von Stahl und Beton

8.1 Begriffe und Anwendungsbereich

(1) Mit Kriechen wird die zeitabhängige Zunahme der Verformungen unter andauernden Spannungen und mit Relaxation die zeitabhängige Abnahme der Spannungen unter einer aufgezwungenen Verformung von konstanter Größe bezeichnet.

(2) Unter Schwinden wird die Verkürzung des unbelasteten Betons während der Austrocknung verstanden. Dabei wird angenommen, dass der Schwindvorgang durch die im Beton wirkenden Spannungen nicht beeinflusst wird.

(3) Die folgenden Festlegungen gelten nur für übliche Beanspruchungen und Verhältnisse. Bei außergewöhnlichen Verhältnissen (z.B. hohe Temperaturen, auch kurzzeitig wie bei Wärmebehandlung) sind zusätzliche Einflüsse zu berücksichtigen.

8.2 Spannstahl

Zeitabhängige Spannungsverluste des Spannstahles (Relaxation) müssen entsprechend den Zulassungsbescheiden des Spannstahles berücksichtigt werden.

8.3 Kriechzahl des Betons

(1) Das Kriechen des Betons hängt vor allem von der Feuchte der umgebenden Luft, den Maßen des Bauteiles und der Zusammensetzung des Betons ab. Das Kriechen wird außerdem vom Erhärtungsgrad des Betons beim Belastungsbeginn und von der Dauer und der Größe der Beanspruchung beeinflusst.

(2) Mit der KriechzahlΦ_t wird der durch das Kriechen ausgelöste Verformungszuwachs ermittelt. Für konstante Spannungσ₀ gilt:

(3)

Bei veränderlicher Spannung gilt Abschnitt 8.7.2. FürE_b gilt Abschnitt 7.3.

(3) Da im allgemeinen die Auswirkungen des Kriechens nur für den Zeitpunktt = ∞ zu berücksichtigen sind, kann vereinfachend mit den EndkriechzahlenΦ_∞ nach Tabelle 7 gerechnet werden.

(4) Ist ein genauerer Nachweis erforderlich oder sind die Auswirkungen des Kriechens zu einem anderen als zum Zeitpunktt = ∞ zu beurteilen, so kannΦ_t aus einem Fließanteil und einem Anteil der verzögert elastischen Verformung ermittelt werden:

Hierin bedeuten:

(5) Wenn sich der zu untersuchende Kriechprozess über mehr als 3 Monate erstreckt, darf vereinfachendk_{v (t - t0)} = 1 gesetzt werden.

8.4 Schwindmaß des Betons

(1) Das Schwinden des Betons hängt vor allem von der Feuchte der umgebenden Luft, den Maßen des Bauteiles und der Zusammensetzung des Betons ab.

(2) Ist die Auswirkung des Schwindens vom Wirkungsbeginn bis zum Zeitpunktt = ∞ zu berücksichtigen, so kann mit den Endschwindmaßenε_S∞ nach Tabelle 7 gerechnet werden.

(3) Sind die Auswirkungen des Schwindens zu einem anderen als zum Zeitpunktt = ∞ zu beurteilen, so kann der maßgebende Teil des Schwindmaßes bis zum Zeitpunktt nach Gleichung (5) ermittelt werden:

Hierin bedeuten:

Tabelle 7. Endkriechzahl und Endschwindmaß in Abhängigkeit vom wirksamen Betonalter und der mittleren Dicke des Bauteiles (Richtwerte)

Kurve	Lage des Bauteiles	Mittlere Dicke	EndkriechzahlΦ∞	Endschwindmaßeε∞
1	feucht, im Freien (relative Luftfeuchte ≈ 70 %)	klein (< 10 cm)
2		groß (> 80 cm)
3	trocken, in Innenräumen (relative Luftfeuchte ≈ 50 %)	klein (< 10 cm)
4		groß (> 80 cm)
Anwendungsbedingungen: Die Werte dieser Tabelle gelten für den Konsistenzbereich KP. Für die Konsistenzbereiche KS bzw. KR sind die Werte um 25 % zu ermäßigen bzw. zu erhöhen. Bei Verwendung von Fließmitteln darf die Ausgangskonsistenz angesetzt werden. Die Tabelle gilt für Beton, der unter Normaltemperatur erhärtet und für den Zement der Festigkeitsklassen Z35 F und Z 45 F verwendet wird. Der Einfluss auf das Kriechen von Zement mit langsamer Erhärtung (Z 25, Z 35 L, Z 45 L) bzw. mit sehr schneller Erhärtung (Z 55) kann dadurch berücksichtigt werden, dass die Richtwerte für den halben bzw. 1,5fachen Wert des Betonalters bei Belastungsbeginn abzulesen sind. 1)A Fläche des Betonquerschnitts;u der Atmosphäre ausgesetzter Umfang des Bauteiles.

Tabelle 8. Grundfließzahl und Grundschwindmaß in Abhängigkeit von der Lage des Bauteiles (Richtwerte)

8.5 Wirksame Körperdicke

Für die wirksame Körperdicke gilt die Gleichung

(6)

Hierin bedeuten:

8.6 Wirksames Betonalter

(1) Wenn der Beton unter Normaltemperatur erhärtet, ist das wirksame Betonalter gleich dem wahren Betonalter. In den übrigen Fällen tritt an die Stelle des wahren Betonalters das durch Gleichung (7) bestimmte wirksame Betonalter.

(7)

Hierin bedeuten:

(2) Bei der Bestimmung vont_o ist sinngemäß zu verfahren.

8.7 Berücksichtigung der Auswirkung von Kriechen und Schwinden des Betons

8.7.1 Allgemeines

(1) Der Einfluss von Kriechen und Schwinden muss berücksichtigt werden, wenn hierdurch die maßgebenden Schnittgrößen oder Spannungen wesentlich in die ungünstigere Richtung verändert werden.

(2) Bei der Abschätzung der zu erwartenden Verformung sind die Auswirkungen des Kriechens und Schwindens stets zu verfolgen.

(3) Der rechnerische Nachweis ist für alle dauernd wirkenden Beanspruchungen durchzuführen. Wirkt ein nennenswerter Anteil der Verkehrslast dauernd, so ist auch der durchschnittlich vorhandene Betrag der Verkehrslast als Dauerlast zu betrachten.

(4) Bei der Berechnung der Auswirkungen des Schwindens darf sein Verlauf näherungsweise affin zum Kriechen angenommen werden.

8.7.2 Berücksichtigung von Belastungsänderungen

Bei sprunghaften Änderungen der dauernd einwirkenden Spannungen gilt das Superpositionsgesetz. Ändern sich die Spannungen allmählich, z.B. unter Einfluss von Kriechen und Schwinden, so darf an Stelle von genaueren Lösungen näherungsweise als kriecherzeugende Spannung das Mittel zwischen Anfangs- und Endwert angesetzt werden, sofern die Endspannung nicht mehr als 30 % von der Anfangsspannung abweicht.

8.7.3 Besonderheiten bei Fertigteilen

(1) Bei Spannbetonfertigteilen ist der durch das zeitabhängige Verformungsverhalten des Betons hervorgerufene Spannungsabfall im Spannstahl in der Regel unter der ungünstigen Annahme zu ermitteln, dass eine Lagerungszeit von einem halben Jahr auftritt. Davon darf abgewichen werden, wenn sichergestellt ist, dass die Fertigteile in einem früheren Betonalter eingebaut und mit der maßgebenden Dauerlast belastet werden.

(2) Bei nachträglich durch Ortbeton ergänzten Deckenträgern unter 7 m Spannweite mit einer Verkehrslastp< 3,5 kN/m² brauchen die durch unterschiedliches Kriechen und Schwinden von Fertigteil und Ortbeton hervorgerufenen Spannungsumlagerungen nicht berücksichtigt zu werden.

(3) Ändern sich die klimatischen Bedingungen zu einem Zeitpunktt_i nach Aufbringen der Beanspruchung erheblich, so muss dies beim Kriechen und Schwinden durch die sich abschnittsweise ändernden GrundfließzahlenΦ_fO und zugehörigen Schwindmaßeε_s0 erfasst werden.

9 Gebrauchszustand, ungünstigste Laststellung, Sonderlastfälle bei Fertigteilen, Spaltzugbewehrung

9.1 Allgemeines

Zum Gebrauchszustand gehören alle Lastfälle, denen das Bauwerk während seiner Errichtung und seiner Nutzung unterworfen ist. Ausgenommen sind Beförderungszustände für Fertigteile nach Abschnitt 9.4.

9.2 Zusammenstellung der Beanspruchungen

9.2.1 Vorspannung

In diesem Lastfall werden die Kräfte und Spannungen zusammengefasst, die allein von der ursprünglich eingetragenen Vorspannung hervorgerufen werden.

9.2.2 Ständige Last

Wird die ständige Last stufenweise aufgebracht, so ist jede Laststufe als besonderer Lastfall zu behandeln.

9.2.3 Verkehrslast, Wind und Schnee

Auch diese Lastfälle sind unter Umständen getrennt zu untersuchen, vor allem dann, wenn die Lasten zum Teil vor, zum Teil erst nach dem Kriechen und Schwinden auftreten.

9.2.4 Kriechen und Schwinden

In diesem Lastfall werden alle durch Kriechen und Schwinden entstehenden Umlagerungen der Kräfte und Spannungen zusammengefasst.

9.2.5 Wärmewirkungen

(1) Soweit erforderlich, sind die durch Wärmewirkungen ⁵) hervorgerufenen Spannungen nachzuweisen. Bei Hochbauten ist DIN 1045/07.88, Abschnitt 16.5, zu beachten.

(2) Beim Spannungsnachweis im Bauzustand brauchen bei durchlaufenden Balken und Platten Temperaturunterschiede nicht berücksichtigt zu werden, siehe jedoch Abschnitt 15.1. (3).

(3) Bei Brücken nach DIN 1072 und vergleichbaren Bauwerken mit Wärmewirkung darf beim Spannungsnachweis im Endzustand auf den Nachweis des vollen Temperaturunterschiedes bei 0,7facher Verkehrslast verzichtet werden.

9.2.6 Zwang aus Baugrundbewegungen

Bei Brücken und vergleichbaren Bauwerken ist Zwang aus wahrscheinlichen Baugrundbewegungen nach DIN 1072 zu berücksichtigen.

9.2.7 Zwang aus Anheben zum Auswechseln von Lagern

Der Lastfall Anheben zum Auswechseln von Lagern bei Brücken und vergleichbaren Bauwerken ist zu berücksichtigen. Die beim Anheben entstehende Zwangbeanspruchung darf bei der Spannungsermittlung unberücksichtigt bleiben.

9.3 Lastzusammenstellungen

Bei Ermittlung der ungünstigsten Beanspruchungen müssen in der Regel nachfolgende Lastfälle untersucht werden:

• Zustand unmittelbar nach dem Aufbringen der Vorspannung,
• Zustand mit ungünstigster Verkehrslast und teilweisem Kriechen und Schwinden,
• Zustand mit ungünstigster Verkehrslast nach Beendigung des Kriechens und Schwindens.

9.4 Sonderlastfälle bei Fertigteilen

(1) Zusätzlich zu DIN 1045/07.88, Abschnitte 19.2,19.5.1 und 19.5.2, gilt folgendes:

(2) Für den Beförderungszustand, d. h. für alle Beanspruchungen, die bei Fertigteilen bis zum Versetzen in die für den Verwendungszweck vorgesehene Lage auftreten können, kann auf die Nachweise der Biegedruckspannungen in der Druckzone und der schiefen Hauptspannungen im Gebrauchszustand verzichtet werden. Die Zugkraft in der Zugzone muss durch Bewehrung abgedeckt werden. Der Nachweis ist nach Abschnitt 10.2 zu führen; der Stabdurchmesserd_s darf jedoch die Werte nach Gleichung (8) überschreiten.

(3) Für den Beförderungszustand darf bei den Nachweisen im rechnerischen Bruchzustand nach den Abschnitten 11, 12.3 und 12.4, der Sicherheitsbeiwertγ = 1,75 aufγ = 1,3 abgemindert werden (siehe DIN 1045/07.88, Abschnitt 19.2).

(4) Bei dünnwandigen Trägern ohne Flansche bzw. mit schmalen Flanschen ist auf eine ausreichende Kippstabilität zu achten.

9.5 Spaltzugspannungen und Spaltzugbewehrung im Bereich von Spanngliedern

(1) Die zur Aufnahme der Spaltzugspannungen im Verankerungsbereich anzuordnende Bewehrung ist dem Zulassungsbescheid für das Spannverfahren zu entnehmen.

(2) Im Bereich von Spanngliedern, deren zulässige Spannkraft gemäß Tabelle 9, Zeile 65, mehr als 1500 kN beträgt, dürfen die Spaltzugspannungen außerhalb des Verankerungsbereiches den Wert

nur überschreiten, wenn die Spaltzugkräfte durch Bewehrung aufgenommen werden, die für die Spannungβ_S/1,75 bemessen ist ⁶). Die Bewehrung ist in der Regel je zur Hälfte auf beiden Seiten jeder Spanngliedlage anzuordnen. Der Abstand der quer zu den Spanngliedern verlaufenden Stäbe soll 20 cm nicht überschreiten. Die Bewehrung ist an den Enden zu verankern.

10 Rissebeschränkung

10.1 Zulässigkeit von Zugspannungen

10.1.1 Volle Vorspannung

(1) Im Gebrauchszustand dürfen in der Regel keine Zugspannungen infolge von Längskraft und Biegemoment auftreten.

(2) In folgenden Fällen sind jedoch solche Zugspannungen zulässig:

1. Im Bauzustand, also z.B. unmittelbar nach dem Aufbringen der Vorspannung vor dem Einwirken der vollen ständigen Last, siehe Tabelle 9, Zeilen 15 bis 17 bzw. Zeilen 33 bis 35.
2. Bei Brücken und vergleichbaren Bauwerken unter Haupt- und Zusatzlasten, siehe Tabelle 9, Zeilen 30 bis 32; bei anderen Bauwerken unter wenig wahrscheinlicher Häufung von Lastfällen siehe Tabelle 9, Zeilen 12 bis 14.
3. Bei wenig wahrscheinlichen Laststellungen, siehe Tabelle 9, Zeilen 12 bis 14 bzw. Zeilen 30 bis 32; als wenig wahrscheinliche Laststellungen gelten z.B. die gleichzeitige Wirkung mehrerer Kräne und Kranlasten in ungünstigster Stellung oder die Berücksichtigung mehrerer Einflusslinien- Beitragsflächen gleichen Vorzeichens, die durch solche entgegengesetzten Vorzeichens voneinander getrennt sind.

(3) Gleichgerichtete Zugspannungen aus verschiedenen Tragwirkungen (z.B. Wirkung einer Platte als Gurt eines Hauptträgers bei gleichzeitiger örtlicher Lastabtragung in der Platte) sind zu überlagern; dabei dürfen die Spannungen die Werte der Tabelle 9, Zeilen 12 bis 14 bzw. Zeilen 30 bis 32, nicht überschreiten. Für Lastfallkombinationen unter Einschluß der möglichen Baugrundbewegungen nach DIN 1072 sind Nachweise der Betonzugspannungen nicht erforderlich.

10.1.2 Beschränkte Vorspannung

(1) Im Gebrauchszustand sind die in Tabelle 9, Zeilen 18 bis 26 bzw. bei Brücken und vergleichbaren Bauwerken Zeilen 36 bis 44 angegebenen Zugspannungen infolge von Längskraft und Biegemoment zulässig.

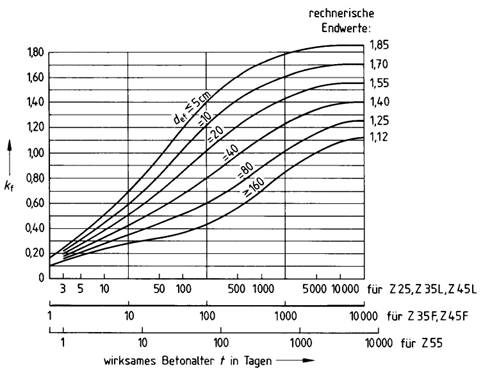

Bild 1. Beiwertk_f

Bild 2. Verlauf der verzögert elastischen Verformung

Bild 3. Beiwertek_s

(2) Bei Bauteilen im Freien oder bei Bauteilen mit erhöhtem Korrosionsangriff gemäß DIN 1045/07.88, Tabelle 10, Zeile 4, dürfen jedoch keine Zugspannungen aus Längskraft und Biegemoment auftreten infolge des Lastfalles Vorspannung plus ständige Last plus Verkehrslast, die während der Nutzung ständig oder längere Zeit im wesentlichen unverändert wirkt (bei Brücken die halbe Verkehrslast), plus Kriechen und Schwinden. In dem vorgenannten Lastfall sind an Stelle der Verkehrslast die wahrscheinlichen Baugrundbewegungen zu berücksichtigen, wenn sich dadurch ungünstigere Werte ergeben. Für Lastfallkombinationen unter Einschluss der möglichen Baugrundbewegungen nach DIN 1072 sind Nachweise der Betonzugspannungen nicht erforderlich.

(3) Gleichgerichtete Zugspannungen aus verschiedenen Tragwirkungen (z.B. Wirkung einer Platte als Gurt eines Hauptträgers bei gleichzeitiger örtlicher Lastabtragung in der Platte) sind zu überlagern; dabei sind die Werte nach Tabelle 9, Zeilen 21 bis 23 bzw. 39 bis 41, einzuhalten.

10.2 Nachweis zur Beschränkung der Rissbreite

(1) Zur Sicherung der Gebrauchsfähigkeit und Dauerhaftigkeit der Bauteile ist die Rissbreite durch geeignete Wahl von Bewehrungsgehalt, Stahlspannung und Stabdurchmesser in dem Maß zu beschränken, wie es der Verwendungszweck erfordert.

(2) Die Betonstahlbewehrung zur Beschränkung der Rissbreite muss aus geripptem Betonstahl bestehen. Bei Vorspannung mit sofortigem Verbund dürfen im Querschnitt vorhandene Spannglieder zur Beschränkung der Rissbreite herangezogen werden. Die Beschränkung der Rissbreite gilt als nachgewiesen, wenn folgende Bedingung eingehalten ist:

(8)

Hierin bedeuten:

Tabelle 8.1. Beiwerter zur Berücksichtigung der Verbundeigenschaften

(3) Im Bereich eines Quadrates von 30 cm Seitenlänge, in dessen Schwerpunkt ein Spannglied mit nachträglichem Verbund liegt, darf die nach Absatz (2) nachgewiesene Betonstahlbewehrung um den Betrag

abgemindert werden.

Hierin bedeuten:

(4) Ist der betrachtete Querschnittsteil nahezu mittig auf Zug beansprucht (z.B. Gurtplatte eines Kastenträgers), so ist der Nachweis nach Gleichung (8) für beide Lagen der Betonstahlbewehrung getrennt zu führen. Anstelle vonμ_z tritt dabei jeweils der auf den betrachteten Querschnittsteil bezogene Bewehrungsgehalt des betreffenden Bewehrungsstranges.

(5) Bei überwiegend auf Biegung beanspruchten stabförmigen Bauteilen und Platten ist für den Nachweis nach Gleichung (8) von folgender Beanspruchungskombination auszugehen:

• 1,0fache ständige Last,
• 1,0fache Verkehrslast (einschließlich Schnee und Wind),
• 0,9- bzw. 1,1fache Summe aus statisch bestimmter und statisch unbestimmter Wirkung der Vorspannung unter Berücksichtigung von Kriechen und Schwinden; der ungünstigere Wert ist maßgebend,
• 1,0fache Zwangschnittgröße aus Wärmewirkung (auch im Bauzustand), wahrscheinlicher Baugrundbewegung, Schwinden und aus Anheben zum Auswechseln von Lagern,
• 1,0fache Schnittgröße aus planmäßiger Systemänderung,
• Zusatzmoment ΔM₁ mit

Hierin bedeuten:

Soweit diese Beanspruchungskombination ohne den statisch bestimmten Anteil der Vorspannung örtlich geringere Biegemomente als den Mindestwert

ergibt, so ist dieses MomentM₂ in den durch Bild 3.1 gekennzeichneten Bereichen mit dem dort angegebenen Verlauf anzunehmen. Für den Nachweis nach Gleichung (8) ist dabei von der mitM₂ ermittelten Grenzlinie und dem statisch bestimmten Anteil der 0,9- bzw. 1,1fachen Vorspannung als Beanspruchungskombination auszugehen.

(6) Für Beanspruchungskombinationen unter Einschluss der möglichen Baugrundbewegungen sind Nachweise zur Beschränkung der Rissbreiten nicht erforderlich.

(7) Bei Platten mit Umweltbedingungen nach DIN 1045/ 07.88, Tabelle 10, Zeilen 1 und 2, braucht der Nachweis nach den Absätzen (2) bis (5) nicht geführt zu werden, wenn eine der folgenden Bedingungen a) oder b) eingehalten ist:

a)	Die Ausmittee = |M /N| bei Lastkombinationen nach Absatz (5) entspricht folgenden Werten:
	e<d/3 bei Platten der Dicked< 0,40 m
	e< 0,133 m bei Platten der Dicked > 0,40 m
b)	Bei Deckenplatten des üblichen Hochbaues mit Dickend< 0,40 m sind für den Wert der Druckspannung |σN| in N/mm2 aus Normalkraft infolge von Vorspannung und äußerer Last und den Bewehrungsgehaltμ in % für den Betonstahl in der vorgedrückten Zugzone - bezogen auf den gesamten Betonquerschnitt - folgende drei Bedingungen erfüllt:

(8) Bei anderen Tragwerken (wie z.B. Behälter, Scheiben- und Schalentragwerke) sind besondere Überlegungen zur Erfüllung von Absatz (1) erforderlich.

________________

⁵) Siehe DIN 1072

⁶) Ansätze für die Ermittlung können den Mitteilungen des Instituts für Bautechnik, Berlin, Heft 4/1979, Seiten 98 und 99, entnommen werden.

⁷) Bei unterschiedlichen Verbundeigenschaften darf der Ermittlung der Bewehrung ein mittlerer Wert r zugrunde gelegt werden, siehe z.B. DAfStb-Heft 320.
