Tabelle 3. Zulässige Druckbelastung von Rammpfählen mit quadratischem Querschnitt1) aus Stahlbeton und Spannbeton
(Zwischenwerte sind geradlinig einzuschalten)
Einbindetiefe in den tragfähigen Boden m |
Zulässige Belastung in kN1) Seitenlängeα2) in cm |
||||
20 | 25 | 30 | 35 | 40 | |
3 | 200 | 250 | 350 | 450 | 550 |
4 | 250 | 350 | 450 | 600 | 700 |
5 | - | 400 | 550 | 700 | 850 |
6 | - | - | 650 | 800 | 1000 |
1) 1 kN ≈ 0,1 Mp 2) Gilt auch für annähernd quadratische Querschnitte, wobei fürα die mittlere Seitenlänge einzusetzen ist. |
Tabelle 4. Zulässige Druckbelastung von Rammpfählen aus Stahl
(Zwischenwerte sind geradlinig einzuschalten)
Einbindetiefe in den tragfähigen Boden
m |
Zulässige Belastung in kN1) | ||||
Stahlträgerpfahle1) Breite oder Höhe in cm |
Stahlrohrpfähle3) Stahlkastenpfähle3) d bzw.α in cm4) |
||||
30 | 35 | 35 bzw. 30 | 40 bzw. 35 | 45 bzw. 40 | |
3 | - | - | 350 | 450 | 550 |
4 | - | - | 450 | 600 | 700 |
5 | 450 | 550 | 550 | 700 | 850 |
6 | 550 | 650 | 650 | 800 | 1000 |
7 | 600 | 750 | 700 | 900 | 1100 |
8 | 700 | 850 | 800 | 1000 | 1200 |
1) | 1 kN ≈ 0,1 Mp | |
2) | Breite I-Träger mit Höhe: Breite ≈ 1:1 z.B. IPB- oder PSp-Profile (vgl. "Stahl im Hochbau", Verlag Stahleisen mbH Düsseldorf; "Betonkalender", Verlag von Wilhelm Ernst & Sohn, Berlin-München; Grundbau-Taschenbuch, Band 1, 2. Auflage, Verlag von Wilhelm Ernst & Sohn, Berlin-München 1966, Abschnitt 2.6; "Peiner Kastenspundwand, Peiner Stahlpfähle", Handbuch für Entwurf und Ausführung, 3. Auflage 1960). | |
3) | Die Tabellenwerte gelten für Pfähle mit geschlossener Spitze. Bei unten offenen Pfählen dürfen 90 % der Tabellen werte angesetzt werden, wenn sich mit Sicherheit innerhalb des Pfahles ein fester Bodenpropfen bildet. | |
4) | d = | Äußerer Durchmesser eines Stahlrohrpfahles bzw. mittlerer Durchmesser eines zusammengesetzten, radialsymmetrischen Pfahles. |
α = | mittlere Seitenlänge von annähernd quadratischen oder flächeninhaltsgleichen rechteckigen Kastenpfählen. |
Weitere Normen und Richtlinien |
DIN 488 | Blatt 1 bis Blatt 6 Betonstahl |
DIN 1045 | Beton- und Stahlbetonbau; Bemessung und Ausführung |
DIN 1048 | Blatt 1 bis Blatt 3 Prüfverfahren für Beton |
DIN 1050 | Stahl im Hochbau; Berechnung und bauliche Durchbildung |
DIN 1052 | Blatt 1 Holzbauwerke; Berechnung und Ausführung |
DIN 1054 | Baugrund; Zulässige Belastung des Baugrunds (Folgeausgabe z. Z. noch Entwurf) |
DIN 1055 | Blatt 2 Lastannahmen für Bauten; Kenngrößen des Bodens; Wichte, Scherfestigkeit, Wandreibung (Folgeausgabe z.Z. noch Entwurf) |
DIN 1164 | Blatt 1 bis Blatt 8 Portland-, Eisenportland-, Hochofen- und Traßzement |
DIN 1626 | Blatt 1 bis Blatt 4 Geschweißte Stahlrohre aus unlegiertem und niedriglegierten Stählen für Leitungen, Apparate und Behälter |
DIN 1629 | Blatt 1 bis Blatt 4 Nahtlose Rohre aus unlegierten Stählen für Leitungen, Apparate und Behälter |
DIN 2448 | Nahtlose Stahlrohre; Maße und Gewichte |
DIN 2458 | Geschweißte Stahlrohre; Maße und Gewichte |
DIN 2462 | Blatt 1 und Blatt 2 (Vornorm) Nahtlose Stahlrohre aus nichtrostenden Stählen |
DIN 2463 | Blatt 1 und Blatt 2 (Vornorm) Geschweißte Rohre aus austenitischen nichtrostenden Stählen |
DIN 4021 | Blatt 1 Baugrund, Erkundung durch Schürfe und Bohrungen sowie Entnahme von Proben; Aufschlüsse im Boden |
DIN 4021 | Blatt 2 -; Aufschlüsse im Fels (z. Z. noch Entwurf) |
DIN 4021 | Blatt 3 -; Aufschluss der Wasserverhältnisse (z. Z. noch Entwurf) |
DIN 4022 | Blatt 1 Baugrund und Grundwasser; Benennen und Beschreiben von Bodenarten und Fels, Schichtenverzeichnis für Untersuchungen und Bohrungen ohne durchgehende Gewinnung von gekernten Proben |
DIN 4023 | Baugrund- und Wasserbohrungen, zeichnerische Darstellung der Ergebnisse (Folgeausgabe z. Z. noch Entwurf) |
DIN 4030 | Beurteilung betonangreifender Wässer, Böden und Gase |
DIN 4074 | Blatt 2 Bauholz für Holzbauteile; Gütebedingungen für Baurundholz (Nadelholz) |
DIN 4094 | Blatt 1 Baugrund; Ramm- und Drucksondiergeräte; Abmessungen und Arbeitsweise der Geräte |
DIN 4094 | Blatt 2 (Vornorm) Baugrund, Ramm- und Drucksondiergeräte; Hinweise für die Anwendung |
DIN 4099 | Blatt 1 Schweißen von Betonstahl; Anforderungen und Prüfungen |
DIN 4100 | Geschweißte Stahlbauten mit vorwiegend ruhender Belastung; Berechnung und bauliche Durchbildung |
DIN 4226 | Blatt 1 bis Blatt 3 Zuschlag für Beton |
DIN 4234 | Stahlbeton-Maste; Bestimmungen für Bemessung und Herstellung |
DIN 8563 | Blatt 1, Blatt 2 und Teil 3 Sicherung der Güte von Schweißarbeiten |
DIN 17100 | Allgemeine Baustähle; Gütevorschriften |
DIN 18196 | Erdbau; Bodenklassifikation für bautechnische Zwecke und Methoden zum Erkennen von Bodengruppen |
DIN 52175 | Holzschutz; Grundlagen, Begriffe |
DIN 68800 | Blatt 1 bis Blatt 4 Holzschutz in Hochbau |
Richtlinien für Bemessung und Ausführung von Spannbetonbauteilen (Fassung Juni 1973) zu beziehen beim Beuth- Vertrieb GmbH, 1 Berlin 30, 5 Köln 1, 6 Frankfurt/M.
Mustervordruck 1 nach DIN 4026, Abschnitt 6.5 | Anhang |
Kleiner Rammbericht | Nr.: | Baustelle: | ||||||||||||||||||||
Lfd. Nr. | Datum | Pfahlstandort | Pfahldaten | Rammgerät | Rammergebnis | Bemer- kungen5) |
||||||||||||||||
Reihe | Achse | Nr. | Nei- gung |
Pfahl- art |
Quer- schnitts- maße1) |
Gesamt- länge |
Länge im Boden | Pfahl- eigenlast |
Phahl- kopf bezogen auf NN |
Phalfuß bezogen auf NN |
Ram- me, Typ |
Bär, Typ | Bär, Fallge- wichts- kraft |
Bärfall- höhe |
Ramm- energie je Hitze bzw. je Min.2) |
Gesamt- schlag- anzahl bzw. Ramm- zeit |
Eindringung in den letzten 3 Hitzen4) (3 Minuten) |
|||||
1 | 2 | 3 | ||||||||||||||||||||
cm * cm | m | m | kN6) | m | m | kN6) | cm | kNm6) | cm/Hitze (cm/min) | |||||||||||||
Für die Richtigkeit: ... ... ... ... ... ... ... (Rammpolier) | ... ... ... ... ... ... ... (Bauleiter) | ... ... ... ... ... , den ... ... ... ... 20... ... | ||||||||||||||||||||
1) Bei Holzpfählen mittlerer Durchmesser und Fußdurchmesser.
2) 1 Hitze entspricht 10 Schlägen; bei Schnellschlaghämmern Rammenergie je Minute einsetzen. 3) Bei Schnellschlaghämmern gesamte Rammzeit einsetzen. 4) Bei Schnellschlaghämmern Minuten einsetzen. 5) u. a. Angaben über Abweichungen vom Rammplan in Pfahlabstand und Neigung, sowie über Tiefe, bis zu der mit Spülhilfe gearbeitet wurde, usf. 6) 1 kN ≈ 0,1 Mp |
Mustervordruck 2 nach DIN 4026, Abschnitt 6.5 | Anhang |

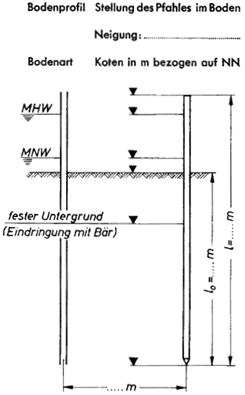

Großer Rammbericht | Nr. | |||||||
Firma | Baustelle: | Datum: | ||||||
Pfahlstandort | Pfahldaten | Rammgerät | ||||||
Reihe: | Pfahlart: | Ramme, Typ: | ||||||
Achse: | Querschnitt1): ... ... ... ... ...cm * cm | Bär, Typ: | ||||||
Nr.: | Pfahleigenlast: ... ... ... ... kN6) | Bär, FallgewichtskraftR: ... ... ... kN6) | ||||||
Gewichtskraft der Rammhaube: ... ... ... ... kN6) | ||||||||
Anzahl der Hitzen3) (Minuten) |
Bärfall-höhe | Kinetische Rammenergie | Eindringung4) | Ramm- tiefe des Pfahles |
Bemer- kung5) |
|||
je Hitze2) 10 R * h (je Minute)2) |
gesamt | Ablesung | je Hitze (je Minute) |
|||||
h | A | ∑A | ||||||
cm | kN m6) | kN m6) | cm | cm/Hitze (cm/min) |
m | |||
Für die Richtigkeit: ... ... ... ... (Rammpolier) |
... ... ... ... ... ... ... (Bauleiter) | ... ... ... ... , den ... ... ... ... 20... ... | ||||||
1) Bei Holzpfählen mittlerer Durchmesser und Fußdurchmesser.
2) 1 Hitze entspricht 10 Schlägen; bei Schnellschlaghämmern Rammenergie je Minute einsetzen. 3) Bei Schnellschlaghämmern Minuten einsetzen. 4) Ablesung bei Rammung von Land bzw. festen Gerüsten am Mäkler, bei schwimmender Rammung von Behelfsgerüsten oder mittels Nivellierinstrument von Land aus. 5) u. a. Angaben über Abweichungen vom Rammplan in Pfahlabstand und Neigung, sowie über Tiefe, bis zu der mit Spülhilfe gearbeitet wurde, über etwaige Rammpausen, Beschädigung der Pfähle beim Rammen, bei Hohlpfählen Absinken des Kernes gegen Bodenoberfläche, usf. 6) 1 kN ≈ 0,1 Mp |
Mustervordruck 3 nach DIN 4026, Abschnitt 6.5 | Anhang |

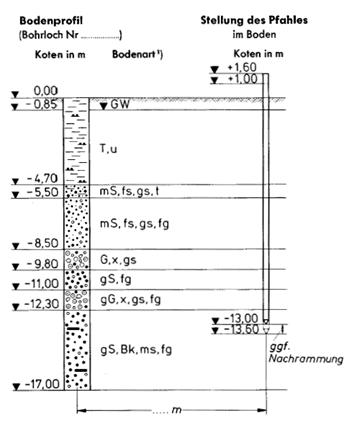

Rammkurven (Beispiel) | Baustelle: | |||
Auswertung des großen Rammberichtes Nr. ... ... vom ... ... ... ... ... ... | ||||

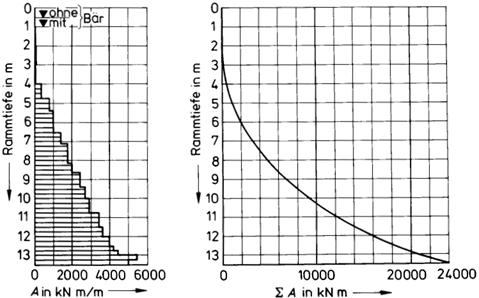

Rammdiagramme | ||||
A in kN m/m2) | ∑A in kN m2) | |||
1) Erklärung der Kurzzeichen für die Bodenarten siehe DIN 4023, Entwurf Ausgabe Februar 1973
2) 1 kN ≈ 0,1 Mp |
Pfahlstandort | Pfahldaten | Rammgerät | Rammergebnisse |
Reihe: | Pfahlart: | Ramme, Typ: | Eindringung in den letzten 3 Hitzen bzw. 3 Minuten: ... ... ... cm/Hitze (cm/min) |
|
Achse: | Querschnitt: ... ... ... ... ...cm * cm | Bär, Typ: | bei Fällhöheh: ... ... ...cm | |
Nr. | PfahleigenlastG: ...kN2) | Bär, FallgewichtskraftR: ... ... ... ... kN2) | Rammenergie je Hitze 10 *R *h (je min) ... ... ... ...kN m2) |
|
Neigung: | Pfahllänge: ... ...m | Rammhaubeneigenlast: ... ... ... ... kN2) | Gesamte Rammenergie ∑A = ... ... ... ... ... kN2) |
ENDE |
