1 Anwendungsbereich

(1) Diese Norm gilt für Gärfutterhochsilos sowie für Güllehochbehälter nach DIN 11 622 Teil 1 mit kreiszylindrischem Mantel aus glattem oder profiliertem Stahlblech.

(2) Soweit in den Abschnitten 3 und 4 nichts anderes bestimmt ist, gelten DIN 18 800 Teil 1 bis Teil 4 und DIN 18 914.

(3) Erläuterungen zu dieser Norm sind im Beiblatt 1 zu DIN 11 622 enthalten.

2 Werkstoffe

(1) Es sind Werkstoffe nach Abschnitt 4.1, zu verwenden.

(2) Die nichtrostenden Stähle mit den Werkstoffnummern 1.4301 und 1.4571 nach DIN 17 440 bzw. DIN 17 441 dürfen ebenfalls verwendet werden.

(3) Für Wand- und Dachbleche dürfen außerdem

• Feuerverzinktes Band und Blech nach DINEN 10 147
• Feinblech nach DIN 1623 Teil 2

verwendet werden, wenn sie bezüglich der Beanspruchbarkeit nach DIN 18800 Teil 1/11.90, Abschnitt 4.1, den Stahlsorten St 37-2, St 37-3 bzw. St 52-3 zugeordnet werden.

3 Herstellung

3.1 Allgemeines

Bei der Herstellung der Gärfutterhochsilos und Güllehochbehälter ist auf Formgenauigkeit zu achten. Der fertig montierte Mantel darf keine nennenswerten Einbeulungen aufweisen.¹

3.2 Verbindungsmittel

3.2.1 Schraubenverbindungen

Als Verbindungsmittel dürfen Schrauben der Festigkeitsklassen 4.6, 5.6, 6.8, 8.8 oder 10.9 nach DIN EN 20 898 Teil 1 verwendet werden. Ein zusätzliches Abdichten der Verbindungen mit geeigneten Stoffen ist zulässig. (Vergleiche DIN 11 622 Teil 1/07.94, Abschnitt 4.3.) In diesem Fall dürfen jedoch nur SL bzw. SLP-Verbindungen ausgeführt werden.

3.2.2 Schweißverbindungen

Für die Berechnung und die bauliche Durchbildung sowie für die Herstellung sind die Bestimmungen in DIN 18 800 Teil 1 und Teil 7 maßgebend. Die Vertikalnähte des Mantels der Gärfutterhochsilos und Güllehochbehälter sind versetzt anzuordnen.

3.2.3 Verbindungsmittel bei Wandelementen mit aufgebördelten Rändern

Werden die auftretenden Kräfte durch Abkantungen übertragen, so sind Maßnahmen zu treffen die ein Aufziehen der Stege verhindern. Zwischen den Abkantungen sind Dichtbänder einzulegen. Die Vertikalstege sind gegenseitig zu versetzen. Ein zusätzliches Dichten mit geeigneten Stoffen nach DIN 11 622 Teil 1/07.94, Abschnitt 4.3, ist zulässig.

3.3 Blechdicken

Die Blechdicken müssen Verwendung von nichtrostenden Stählen mindestens 1,25 mm - betragen.

4 Tragsicherheits- und Stabilitätsnachweis

4.1 Beanspruchbarkeiten

(1) Für die Beanspruchbarkeiten im Mantel und in den übrigen Bauteilen gilt DIN 18800 Teil 1/11.90, Abschnitt 7.3. DIN 18914 darf sinngemäß angewendet werden.

4.2 Beulnachweis des Mantelbleches

4.2.1 Gärfutterhochsilos

(1) Für die Ableitung der vertikalen Lasten aus dem Dach, der Eigenlast der Wand, der Windlast und der Wandreibungslast, ist ein Nachweis gegen Knicken und Beulen zu führen. Hierfür dürfen auch die vereinfachten Nachweise nach DIN 18914/09.85, Abschnitt 6.1, verwendet werden.

(2) Bei der Untenentnahme darf bis zur Höhe h = 2 m über dem Siloboden bei der Beulberechnung eine aussteifende Wirkung durch das Schüttgut nicht berücksichtigt werden.

4.2.2 Güllehochbehälter

(1) Beim Güllehochbehälter ist ein Beulsicherheitsnachweis nur für den Lastfall leerer Behälter mit Windbelastung" zu führen. Falls keine schubsteife, geschlossene Abdeckung vorgesehen wird, sind Güllehochbehälter als oben offene Behälter anzusehen und zu bemessen.

(2) Auf einen Beulsicherheitsnachweis darf beim Güllehochbehälter verzichtet werden, wenn die Höhe des offenen oder geschlossenen Güllehochbehälters nicht größer als 7 m ist, sein Volumen nicht mehr als 2750 m³ beträgt und wenn für die Ringsteifen und für das Wandblech die nachfolgend genannten Mindestmaße eingehalten werden:

1. Der Güllehochbehälter wird durch biegesteife Ringe nach Bild 1 ausgesteift. Der Grundwert I_yo für das Flächenmoment 2. Grades der Ringsteifen ist vom Durchmesser und von der Höhe des Güllehochbehälters abhängig. Er wird ohne Berücksichtigung der Mitwirkung des Wandbleches nach den Zahlenwertgleichungen (1) und (2) ermittelt. In sie sind der Innendurchmesser d der Güllehochbehälters und die Gesamthöhe h der Außenwand jeweils in m einzusetzen; I_yo ergibt sich in cm⁴.

   h ≤ 1,0 m
   	Iyo = 0,015 ⋅ d2 ⋅ h in cm4	(1)




   5,0 m < h ≤ 7,0 m
   	Iyo = 20 (h-5) + 0,015 ⋅ d2 ⋅ h in cm	(2)

2. Am Rand ist ein Flächenmoment 2 Grades von I_Rand ≥ 0,7 I_yo ≥ 20 cm⁴, für die Zwischenringe ein Flächenmoment 2. Grades von I_Ring ≥ 0,4 I_yo ≥ 11 cm⁴ vorzusehen (siehe Bild 1).

   Die Mindeststeifigkeit der Ringsteifen darf um¹/₃ reduziert werden, wenn

   • der Winkel mit Abstandhaltern vor der Behälterwand montiert und biegesteif gestoßen wird,
   • der Abstand von Außenkante Wand bis Außenkante des vertikalen Schenkels des Winkels mindestens 6 cm beträgt,
   • der Achsabstand der Abstandhalter ein Maß von 75 cm nicht überschreitet.
3. Die Mindestdicke min t des Wandbleches beträgt

   min t = 5,5 ⋅ 10-4(l2 ⋅ d/2)3/2

   (3)

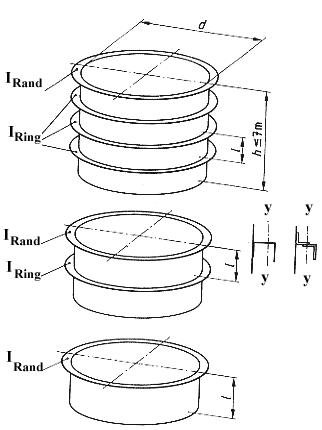

Bild 1: Mindeststeifigkeit der Rand- und Ringversteifungsprofile (bei Verzicht auf Beulsicherheitsnachweis)

In Gleichung (3) ist d der Innendurchmesser des Güllehochbehälters und 1 der Abstand der Ringsteifen untereinander bzw. der unteren Ringsteife vom Behälterboden.

Bei unterschiedlichen Blechdicken innerhalb des Abstandes der Ringsteifen 1 darf eine rechnerische Mindestblechdicke min t nach DIN 18800 Teil 4/11.90, Abschnitt 5.3.2, ermittelt werden.

4.3 Fundament

Der Gärfutterhochsilo oder der Güllehochbehälter ist auf einem Fundamentsockel von mindestens 0,2 m Höhe über dem Gelände aufzustellen. Die Verbindung mit dem Fundament ist sowohl in vertikaler als auch in horizontaler Richtung nachzuweisen.

5 Korrosionsschutz

(1) Für den Korrosionsschutz - ausgenommen nichtrostende Stähle - gegen atmosphärische Beanspruchungen gilt DIN 55 928 Teil 5 oder Teil 8. Die Eignung nach DIN 11 622 Teil 1/07.94, Abschnitt 4.2, ist durch ein Prüfzeugnis nachzuweisen.

(2) Weitere Hinweise für den Korrosionsschutz sind in DIN 18914/09.85, Abschnitt 9, gegeben.

Zitierte Normen und andere Unterlagen

Frühere Ausgaben

DIN 11621:12.49,08.63

DIN 11622 Teil 4: 08.73

Änderungen

Gegenüber der Ausgabe August 1973 wurden folgende Änderungen vorgenommen:

1. Es wurden praktische Erfahrungen aus der Anwendung der Norm berücksichtigt und eingearbeitet.
2. Der Anwendungsbereich zu den Normen wurde um Güllebehälter erweitert.
3. Die Erläuterungen zu den Normen der Reihe DIN 11622 wurden in einem Beiblatt 1 zu DIN 11622 zusammengefaßt.
4. Die konstruktive Gestaltung des Fußpunktes (Sohle/Wand) wurde neu aufgenommen und im Beiblatt 1 zu DIN 1162 durch Systemskizzen beispielhaft erläutert.

Internationale Patentklassifikation

a 01K001/01

a 01 F025/14

B 65 D 088/08

B 65 D 090/02

B 65 D 090/08

E 04 H 007/30

G 01 M 019/00

_____________ 1) Zulässige Werte siehe DIN 18800 Teil 4
