B.6.1.3 Messungen und Beobachtungen
Die folgenden Messungen und Beobachtungen sind vorzunehmen und zu protokollieren:

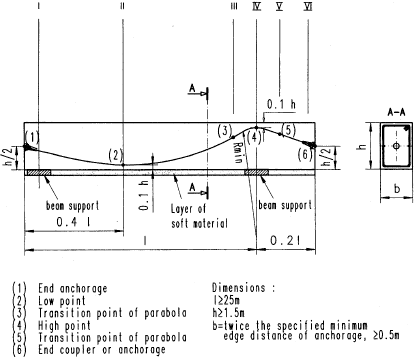

Abbildung B.6.1.1: Prüfkörper für Zusammenbau-, Montage- und Vorspannprüfung für interne Spannglieder
beam support | Auflager des Trägers |
layer of soft material | Schicht aus weichem Material |
End anchorage | Endanker |
Low point | Tiefpunkt |
Transition point of parabola | Wendepunkt der Parabel |
High point | Hochpunkt |
End coupler or anchorage | Endkopplung oder Anker |
Dimensions | Abmessungen |
b = twice the specified minimum edge distance of anchorage> 0.5m | b = das Doppelte des angegebenen Mindestrandabstands des Ankers,> 0,5 m |
Abbildung B.6.1.2: Typische Prüfkörper für Zusammenbau-, Montage- und Vorspannprüfung für externe Spannglieder
Diaphragm | Querschott |
beam support | Auflager des Trägers |
Layer of soft material | Schicht aus weichem Material |
End anchorage | Endanker |
Low point | Tiefpunkt |
High point | Hochpunkt |
End coupler or anchorage | Endkopplung oder Anker |
Dimensions | Abmessungen |
a = suitable for access | a = ausreichend für erforderlichen Einbau |
d = diaphragm thickness suitable for detailing of tendon curvature at Rm;n | d = für die Spanngliedkrümmung mit Rmin ausreichende Dicke des Querschotts |
B.6.2 Prüfung der Verpressung des Hüllrohres
B.6.2.1 Prüfkörper
Für die Prüfung der Verpressung des Hüllrohrs ist der zuletzt in Anhang B 6.1 aufgeführte und gespannte Prüfkörper für die Zusammenbau-, Montage- und Spannprüfung zu verwenden.
B.6.2.2 Prüfverfahren
Das Spannglied ist entsprechend den Anweisungen des ETA-Antragstellers mit Füllmaterial zu verpressen.
Nachdem das Füllmaterial die festgelegte Mindestfestigkeit erreicht hat, ist der Prüfkörper an den in Abb. B.6.1.1 und Abb. B.6.1.2 gezeigten sechs Stellen I bis VI zu öffnen. Bei internen Spanngliedern können an diesen Stellen Bohrkerne von ausreichender Größe entnommen werden, die die gesamte Hüllrohrbreite erfassen. Bei externen Spanngliedern ist das Hüllrohr für die Inspektion des Füllmaterials zu öffnen.
B.6.2.3 Messungen und Beobachtungen
Die folgenden Messungen und Beobachtungen sind vorzunehmen und zu protokollieren:
B.6.3 Prüfung der Austauschbarkeit des Spanngliedes
B.6.3.1 Prüfkörper
Externe Spannglieder:
Das Spannglied wird in ein Betonprisma eingebaut, das an beiden Enden je einen Prüfkörper für die Lastübertragungsprüfung beinhaltet. Die Prüfkörper für die Lastübertragungsprüfung müssen die in Anhang B.3.1 festgelegten Abmessungen aufweisen, dürfen jedoch nicht kürzer als 1,0 m sein. Die Spannglied-Anker-Anordnung muss sämtliche in den Anweisungen des ETA-Antragstellers festgelegten Einzelheiten für die vorgesehene Verwendung enthalten. Die Auswahl der Zubehörteile für das Prüfen erfolgt nach dem Zufallsprinzip.
Der Abstand zwischen den Stirnflächen der Anker muss 4,0 m überschreiten. Ein möglicher Aufbau für die Prüfung externer Spannglieder ist in Abb. B.6.3.1 dargestellt.
Zwischen den beiden Prüfkörpern für die Lastübertragungsprüfung muss das Hüllrohr, das die Zugglieder abseits der Anker umschließt, zugänglich sein, um das Schneiden der Zugglieder zu ermöglichen (siehe "Fenster" in Abb. B.6.3.1).
Abgesehen von den oben genannten Anforderungen kann der Prüfkörper entsprechend den Gegebenheiten der jeweiligen Prüfvorrichtung geplant werden.
Interne Spannglieder:
