Für einen individuellen Ausdruck passen Sie bitte die Einstellungen in der Druckvorschau Ihres Browsers an. Regelwerk, BGR / DGUV-R

(zurückgezogen nur zur Information; neu BGR 117-1 )

Vorbemerkung

BG-Regeln richten sich in erster Linie an den Unternehmer und sollen ihm Hilfestellung bei der Umsetzung seiner Pflichten aus staatlichen Arbeitsschutzvorschriften und/oder Unfallverhütungsvorschriften geben sowie Wege aufzeigen, wie Arbeitsunfälle, Berufskrankheiten und arbeitsbedingte Gesundheitsgefahren vermieden werden können.

Der Unternehmer kann bei Beachtung der in den BG-Regeln enthaltenen Empfehlungen davon ausgehen, dass er die in Unfallverhütungsvorschriften geforderten Schutzziele erreicht. Andere Lösungen sind möglich, wenn Sicherheit und Gesundheitsschutz in gleicher Weise gewährleistet sind. Sind zur Konkretisierung staatlicher Arbeitsschutzvorschriften von den dafür eingerichteten Ausschüssen technische Regeln ermittelt worden, sind diese vorrangig zu beachten.

Werden verbindliche Inhalte aus staatlichen Arbeitsschutzvorschriften und/ oder aus Unfallverhütungsvorschriften wiedergegeben, sind sie durch Fettdruck (kenntlich gemacht oder im Anhang zusammengestellt. Erläuterungen, insbesondere beispielhafte Lösungsmöglichkeiten, sind durch entsprechende Hinweise in Kursivschrift gegeben.

Arbeiten in Behältern und engen Räumen sind gefährliche Arbeiten nach § 8 der Unfallverhütungsvorschrift "Grundsätze der Prävention" (BGV A1).

1 Anwendungsbereich

Diese BG-Regel findet Anwendung auf Arbeiten in Behältern und engen Räumen, die nach Abschnitt 2 Nr. 2 definiert sind.

Für Arbeiten in Behältern und engen Räumen von abwassertechnischen Anlagen gilt auch die Unfallverhütungsvorschrift "Abwassertechnische Anlagen" (BGV C5).

Für Arbeiten in Silos gilt auch die Unfallverhütungsvorschrift "Silos" (BGV C12).

Für Arbeiten in Kfz-Arbeitsgruben gilt auch die BG-Regel "Fahrzeug-Instandhaltung" (BGR 157).

Für Arbeiten im Feuerfest- und Schornsteinbau gelten die BG-Regel "Feuerfestbau" (BGR 188) sowie die BG-Informationen "Regeln bei Turm- und Schornsteinbauarbeiten" (BGI 778) und "Turm- und Schornsteinbauarbeiten" (BGI 525).

2 Begriffsbestimmungen

Im Sinne dieser BG-Regel werden folgende Begriffe bestimmt:

1. Arbeiten sind Tätigkeiten, bei denen sich Versicherte in Behältern und engen Räumen aufhalten.

   Arbeiten sind z.B.:

   • Instandhaltungsarbeiten, wie
     • Instandsetzungsarbeiten, z.B. Ausbessern und Austauschen,
     • Wartungsarbeiten, z.B. Konservieren, Schmieren oder Nachstellen,
     • Inspektionsarbeiten,
   • Reinigungsarbeiten einschließlich Restmengenbeseitigung,
   • Änderungsarbeiten,
   • Tätigkeiten bei Fertigungsprozessen, - Störungsbeseitigung, - Feuerfestbau.

   Das Aufhalten schließt ein:

   • Betreten,
   • Befahren,
   • Einfahren,
   • Einsteigen,
   • Hineinbeugen.

   Abbildung 1: Inspektionsarbeiten



   Abbildung 2: Feuerfestbau



   Abbildung 3: Kontrolltätigkeiten



   Abbildung 4: Arbeiten bei der Fertigung



2. Behälter und enge Räume sind allseits oder überwiegend von festen Wandlungen umgebene sowie luftaustauscharme Bereiche, in denen auf Grund ihrer räumlichen Enge oder der in ihnen befindlichen bzw. eingebrachten Stoffe, Zubereitungen, Verunreinigungen oder Einrichtungen besondere Gefährdungen bestehen oder entstehen können, die über das üblicherweise an Arbeitsplätzen herrschende Gefahrenpotenzial deutlich hinausgehen. Auch Bereiche, die nur teilweise von festen Wandlungen umgeben sind, in denen sich aber auf Grund der örtlichen Gegebenheiten oder der Konstruktion Gefahrstoffe ansammeln können bzw. Sauerstoffmangel entstehen kann, sind enge Räume im Sinne dieser BG-Regel.

   Auch Tanktassen, Gruben, Schächte oder Kanäle sind als enge Räume anzusehen, falls das Auftreten von Gefahrstoffen oder Sauerstoffmangel nicht sicher ausgeschlossen werden kann.

   Besondere Gefährdungen durch Stoffe oder Zubereitungen können in engen Räumen und Behältern bestehen bzw. entstehen

   • durch Arbeitsverfahren, z.B. schweißtechnische Arbeiten nach der Unfallverhütungsvorschrift "Schweißen, Schneiden und verwandte Verfahren" (BGV D1), Schleifen, Reinigen mit Flüssigkeiten oder Feststoffen,
   • durch Aufrühren von Rückständen,
   • durch biologische Vorgänge, z.B. Gärung, Fäulnis,
   • durch chemische Reaktionen,
   • durch zum Spülen verwendete Gase,
   • durch Stoffe und Zubereitungen, die durch undichte Auskleidungen oder undichte Absperreinrichtungen eindringen können,
   • durch Sauerstoffmangel; dieser kann auftreten durch Inertgase, die zum Spülen verwendet wurden, oder durch Stoffe (auch Behältermaterial), die den Sauerstoff absorbieren, chemisch oder physikalisch binden oder verdrängen; Sauerstoffverbrauch bei der Arbeit, ungeeignete und unzulängliche Lüftung während der Arbeit in Behältern oder engen Räumen können ebenfalls zu Sauerstoffmangel führen,
   • durch Anreicherung mit Sauerstoff; z.B. durch Fehlbedienungen oder Undichtigkeiten bei Schweißarbeiten,

   Abbildung 5: Abwasserkanal



   Abbildung 6: Schacht



   Abbildung 7: Behälter bei der Fertigung



   Abbildung 8: Schuss unter einer Kolonne



   • durch heiße Stoffe oder Zubereitungen, Schüttgüter, Flüssigkeiten oder fließfähige Stoffe und Zubereitungen, die in Behältern oder engen Räumen vorhanden sind oder in diese eindringen,
   • durch Beseitigung von Anbackungen,
   • durch Gefahrstoffe, die berührt, durch die Haut aufgenommen oder eingeatmet werden können,
   • durch biologische Arbeitsstoffe, die bei Aufnahme in den Körper (z.B. durch Inhalation von Aerosolen, Eindringen über Vorgeschädigte Haut oder Wunden, Verschlucken) zu Infektionen führen können. Außerdem sind sensibilisierende oder toxische Wirkungen z.B. durch Pilzsporen oder Stoffwechselprodukte, wie Kohlendioxid, Schwefelwasserstoff oder Toxine, zu berücksichtigen,
   • durch Gase, Dämpfe, Nebel oder Stäube, durch die Brände oder Explosionen entstehen können.

   Besondere Gefährdungen durch Einrichtungen können z.B. in engen Räumen und Behältern bestehen oder entstehen durch

   • bewegliche Teile oder Einbauten, wie Misch-, Zerkleinerungs-, Förder- oder Lüftungseinrichtungen,
   • aufgeheizte oder gekühlte Behälterteile und Einbauten,
   • sich schließende oder öffnende Armaturen in Leitungen oder Kanälen, z.B. Schieber, Klappen, Explosionsunterdrückungseinrichtungen,
   • betriebsmäßig unter elektrischer Spannung stehende Einrichtungen, z.B. Widerstands- und Hochfrequenzheizungen,
   • elektrische Betriebsmittel, z.B. Handleuchten, Elektrowerkzeuge, Elektroschweißgeräte,
   • Strahlung, z.B. durch Messeinrichtungen,
   • Reinigungsgeräte, z.B. Flüssigkeitsstrahler.

   Behinderungen, die unter ungünstigen Bedingungen auch eine Gefährdung hervorrufen können, sind z.B.

   • feste Einbauten, wie Schwallbleche oder Böden,
   • Hilfsmittel, wie Leitern oder Gerüste.

   Besondere Gefährdungen durch psychische Belastungen können z.B. auftreten durch

   • räumliche Enge,
   • große Höhen, z.B. in Silos oder Schächten.

   Bei der Betrachtung, ob es sich um einen "engen Raum" handelt, sollte nicht nur die Raumgröße herangezogen werden, sondern es ist immer auch die besondere Gefährdung zu berücksichtigen. So sind z.B. Besenkammern oder Tresorräume bei üblicher Nutzung nicht als enge Räume im Sinne dieser BG-Regel anzusehen.


3. Zugänge zu Behältern und engen Räumen können z.B. sein
   • Türen,
   • Einstiege,
   • Mannlöcher,
   • Steigleitern,
   • Steigeisengänge.

   Abbildung 9: Kanaleinstieg



   Abbildung 10: Mannloch



   Abbildung 11: Mannloch (seitlich)



   Abbildung 12: Steigleiter



4. Freimessen ist das Ermitteln einer möglichen Gefahrstoffkonzentration bzw. des Sauerstoffgehalts vor und während der Arbeiten in Behältern oder engen Räumen mit dem Ziel der Feststellung, ob die Atmosphäre im Behälter oder engen Raum ein gefahrloses Arbeiten ermöglicht. Beim Freimessen handelt es sich nicht um Messungen im Sinne des § 16 der Gefahrstoffverordnung oder der Technischen Regel für Gefahrstoffe TRGS 402 "Ermittlung und Beurteilung der Konzentration gefährlicher Stoffe in Arbeitsbereichen".
5. Aufsichtführender ist eine vom Unternehmer eingesetzte Person, die mit der Aufsicht über die Vorbereitung und Durchführung der Arbeiten in Behältern und engen Räumen beauftragt ist.

   Siehe § 8 Abs. 2 der Unfallverhütungsvorschrift "Grundsätze der Prävention" (BGV A1).

6. Sicherungsposten ist eine Person, die mit den im Behälter oder engen Raum tätigen Versicherten ständige Verbindung hält und gegebenenfalls Maßnahmen der Rettung durchführt oder einleitet.
7. Behälter und enge Räume mit leitfähiger Umgebung sind Bereiche, deren Begrenzung vollständig oder teilweise aus metallischen oder elektrisch leitfähigen Teilen bestehen und bei denen eine großflächige Berührung nicht zwingend gegeben ist, jedoch auf Grund der Arbeitshaltung auftreten kann; siehe z.B. Abbildung 4.
8. Ein leitfähiger Bereich mit begrenzter Bewegungsfreiheit ist gegeben, wenn dessen Begrenzungen im Wesentlichen aus Metallteilen oder leitfähigen Teilen bestehen, eine Person mit ihrem Körper großflächig in Berührung mit der umgebenden Begrenzung stehen kann und die Möglichkeit der Unterbrechung dieser Berührung eingeschränkt ist; siehe z.B. Abbildung 7.
9. Sauerstoffmangel liegt vor, wenn die Sauerstoffkonzentration einen Wert von 17 % unterschreitet.

3 Gefährdungsbeurteilung, Gefährdungs- und Belastungskatalog

3.1 Gefährdungsbeurteilung

3.1.1 Vor Beginn der Arbeiten hat der Unternehmer eine Gefährdungsbeurteilung durchzuführen.

3.1.2 Gegen die nach Abschnitt 3.1.1 ermittelten Gefährdungen und Belastungen sind technische oder organisatorische Maßnahmen nach den Abschnitten 4 bis 6 zu treffen.

3.1.3 Die festgelegten Maßnahmen sind in einem Erlaubnisschein oder in der Betriebsanweisung nach Abschnitt 4.1.4 festzuhalten.

3.2 Gefährdungs- und Belastungskatalog

Der folgende Gefährdungs- und Belastungskatalog gibt einen Überblick über die möglichen Gefährdungen und Belastungen, die beim Arbeiten in Behältern und engen Räumen auftreten können. Er ist als Arbeitshilfe zur Erstellung der Gefährdungsbeurteilung zu verstehen. Bildlich darstellbare Gefährdungen sind beispielhaft in Abbildung 13 erklärt. Danach folgt eine tabellarische Übersicht mit dem Verweis auf die näheren Ausführungen in die Abschnitte 4 "Schutzmaßnahmen", 5 "Notfall- und Rettungsmaßnahmen" und 6 "Besondere Bestimmungen".

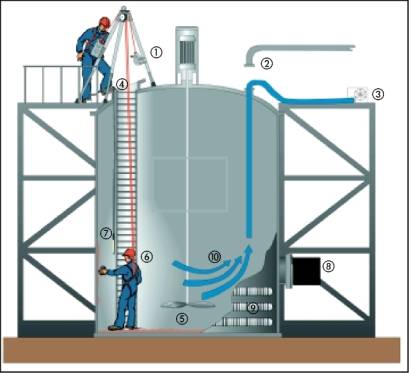

Abbildung 13: Mögliche Gefährdungen beim Arbeiten in Behältern und engen Räumen (beispielhaft)
