8. Bettungsreinigungsmaschinen, Planumsverbesserungsmaschinen, Gleisumbauzüge

8.1 Zugfahrten im Nachbargleis

Wie bei allen Arbeiten im Gleisbereich muss der Beauftragte des Unternehmers vor Ort entscheiden, ob die Sicherungsmaßnahmen der Planung entsprechend umgesetzt und ausreichend sind. Dies betrifft bei gleisgebundenen Großmaschinen mit ihren hohen Störschallspitzen z.B. an Räumkette, Schotterauswurf, Schwellenaufnahme insbesondere die Wahrnehmbarkeit akustischer Signale von automatischen Warnsystemen an den Arbeitsplätzen auf der Betriebsgleisseite, Abb. 8-1. Da die Arbeitsbewegung der Maschine aus verfahrenstechnischen Gründen im Regelfall bei einer Fahrt im Nachbargleis nicht unterbrochen wird, besteht die Gefahr, dass sich die Beschäftigten nach der Warnung weiter auf ihre Arbeitsaufgabe konzentrieren und auch ausreichend laute Warnsignale nicht befolgt werden.

Die Abstände der akustischen Signalgeber werden vom Sicherungsunternehmen anhand des vom Baumaschinenbetreiber angegebenen Störschallpegels ermittelt, Abb. 2-12 und 8-2. Dabei ist der Nahbereichspegel 1 m neben der Maschine in Ohrhöhe der Beschäftigten zu verwenden, nicht etwa der Emissionspegel, der z.B. 10 m neben der Maschine gemessen wurde. Der Warnsignalschalldruckpegel muss am Ohr der Beschäftigten mindestens 3 dB(A) lauter sein als das Störgeräusch. Gelingt die Wahrnehmbarkeitsprobe unter den zu erwartenden ungünstigsten Bedingungen (d. h. auch: Maschine unter Volllast) nicht, darf mit der Arbeit nicht begonnen werden. Bei der Wahrnehmbarkeitsprobe muss festgestellt werden, ob die Beschäftigten das Warnsignal trotz Konzentration auf ihre Arbeitsaufgaben bei laufender Maschine wahrnehmen.

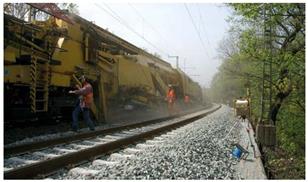

Abb. 8-1:Arbeitsplätze auf der Mittelkernseite einer Planumsverbesserungsmaschine

Abb. 8-2:Automatisches Warnsystem für die Warnung der Beschäftigten (Zentrale der feldseitigen Warnanlage steuert Maschinenwarnanlage des Umbauzuges an)

Fließbandmaschinen (FV-Maschinen: Bettungsreinigungsmaschinen, Planumsverbesserungsmaschinen, Gleisumbauzüge) sind mit funkangesteuerten maschineneigenen automatischen Warnsystemen ausgerüstet, die die sichere Wahrnehmbarkeit der Warnsignale gewährleisten, Abb. 8-3. Seit 1.7.2011 sind Maschinenwarnsysteme Pflicht für FV-Maschinen, die bei der DB Netz AG eingesetzt werden [ 33]. Die Anordnung der Signalgeber wird dabei anhand einer Maschinengeräuschmessung im Arbeitsbetrieb und einer Projektierung nach akustischen Gesetzmäßigkeiten festgelegt. Mit der Maschinenwarnanlage werden die Arbeitsplätze auf der Betriebsgleisseite der Maschine (z.B. Mitgänger am Umbauzug zum Bedienen der Schienenführungszangen) gesichert. Die akustischen Warnsignale werden von der Maschine und von der feldseitigen Warnanlage zeitgleich gegeben und haben - auch bei unterschiedlichen Warnsystemherstellern - den gleichen Signalcharakter (bei der DB Netz AG ist vorgesehen, ab 1.1.2014 einheitlich das bisound-Signal zu verwenden). Wegen der Vor- und Nachläuferkolonnen kann bei gleisgebundenen Großmaschinen generell nicht auf die ortsfeste feldseitige Warnanlage verzichtet werden. Die Ausrüstung der Maschinen mit fest installierten Warnsystemen trägt wesentlich zur Verringerung der nachts problematischen Geräuschemissionen bei, da die Signalpegelspitze mit der Störschallspitze (Maschine) "mitwandert".

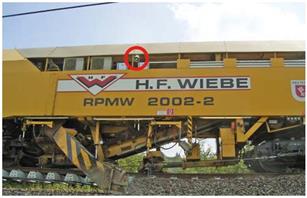

Abb. 8-3:Maschineneigenes funkangesteuertes automatisches Warnsystem auf einer Planumsverbesserungsmaschine

Für die Festlegung der Sicherungsmaßnahme durch die für den Bahnbetrieb zuständige Stelle (BzS) ist die Arbeitsbreite eine wesentliche Größe. Bei Fließbandmaschinen setzt sich die erforderliche Arbeitsbreite aus der halben Breite der Maschine in Arbeitsstellung und aus dem Arbeitsraum für die auf der Nachbargleisseite mit der Maschine mitgehenden Bediener ("Seitenläufer") zusammen. Bei Fließbandmaschinen wird immer mindestens ein Seitenläufer eingesetzt.

Sowohl bei den Gleisumbauzügen (Bedienen der Schienenzangen auf ca. 50 bis 70 m Länge) als auch bei den Bettungsreinigungs- und Planumsverbesserungsmaschinen (Messarbeiten und Kontrollarbeiten im Bereich der Räumkette(n)) ergibt sich die erforderliche Arbeitsbreite zu ca. 3 m (gemessen ab Achse Arbeitsgleis in Richtung Nachbargleis, Abb. 8-4), um den Arbeitsraum für den Seitenläufer zu berücksichtigen.

Addiert man zu diesen 3 m den Gefahrenbereich des Nachbargleises (z.B. 2,1 m bei 70 km/h, Verringerung bei Fester Absperrung (FA) um 0,2 m gemäß GUV-R 2150 [ 16] 5.8) erhält man einen Gleisabstand von 5 m, von dem ab eine FA) zwischen Arbeitsgleis und Nachbargleis möglich ist. Ein Gleisabstand von 5 m existiert auf der freien Strecke im Regelfall nicht (Gleisabstände i. d. R. 4,0 m, auf Schnellfahrstrecken 4,5 m bzw. 4,7 m, in Bahnhöfen 4,5 m). Wenn das Nachbargleis für den Einsatz der Fließbandmaschine nicht gesperrt wird, ist das automatische Warnsystem auf der Feldseite des Nachbargleises mit Ansteuerung der Maschinenwarnanlage die notwendige Sicherungsmaßnahme. Beim Einsatz von Fließbandmaschinen darf eine Fa erst ab einem Gleisabstand von 5,00 m installiert werden (vgl. Modul 132.0118 [ 25] der DB).

Abb. 8-4:Arbeitsbreite bei einer Bettungsreinigungsmaschine (1/2 Maschinenbreite + Arbeitsraum für Seitenläufer = 3 m)
