BGI 728 - Silos für Holzstaub und -späne - Bauliche Einrichtungen, Brand- und Explosionsschutz
Berufsgenossenschaftliche Informationen für Sicherheit und Gesundheit bei der Arbeit (BGI)
(bisher ZH 1/728)

(Ausgabe 02/1998)

nur zur Information
Umstrukturierung der Systematik (01.05.2014): nicht mehr im DGUV-Regelwerk enthalten

1 Gefährdungen, Staubanteil, Anwendungsbereich

Silos für Holzstaub und -späne sind zum Lagern von Staub, Spänen oder Schnitzeln aus Holz bestimmt.

An und in Silos können Personen gefährdet werden durch

• Abstürzen nach außen oder nach innen,
• Versinken im Spänegut,
• Verschütten durch auslaufendes oder nachrutschendes Spänegut innerhalb oder außerhalb des Silos sowie
• Auswirkungen von Bränden und Explosionen.

Anlagen, in denen Staub, Späne und Schnitzel aus Holz gefördert und gelagert werden, gelten als brand- und explosionsgefährdet.

Staub und Späne können in jedem Mischungsverhältnis gelagert werden. Wird das Spänegut als Brennstoff für eine Feuerungsanlage verwendet, dürfen folgende Staubanteile nicht überschritten werden (siehe TRD 414 "Holzfeuerungen an Dampfkesseln"):

• bei Unterschubfeuerung:
  maximal 50 Volumen -% Staubanteil
• bei handbeschickter Feuerung:
  maximal 20 Volumen -% Staubanteil.

Das Merkblatt erläutert Maßnahmen an baulichen Einrichtungen sowie zum Brand- und Explosionsschutz in Silos für Holzstaub und -späne mit oder ohne Einbau- oder Aufsatzfilter. Im Abschnitt Brand und Explosionsschutz werden nur in der Holzwirtschaft derzeit übliche und bewährte Lösungen beschrieben.

Die für die Baugenehmigung eines Silos zuständige Behörde kann zusätzliche Maßnahmen fordern.

Erfahrungsgemäß ist das Brand und Explosionsrisiko bei Lagerräumen bis 5 m³Sammelvolumen gering. Deshalb kann in Silos oder ähnlichen Räumen mit einem Leervolumen von höchstens 5 m³auf Explosionsdruckentlastung und Löscheinrichtungen verzichtet werden. Es genügen Maßnahmen des vorbeugenden Brand und Explosionsschutzes (z.B. Vermeiden von Zündquellen, Staubreduzierung).

2Bauliche Gestaltung und Einrichtungen

2.1 Allgemeines

Silos müssen standsicher und ausreichend fest und nach den allgemein anerkannten Regeln der Technik errichtet werden Bei der Dimensionierung müssen die Maßnahmen zum Explosionsschutz berücksichtigt werden (Anordnung, Größe, statischer Ansprechüberdruck und Entlastungsfähigkeit der Druckentlastungseinrichtungen).

Runde Siloquerschnitte sind hinsichtlich Raumausnutzung und Wirkung von Austrageinrichtungen am günstigsten.

2.2 Brandschutz

Silos müssen so errichtet und ausgeführt werden, dass die Ausbreitung eines Brandes

• sowohl von Silos auf Gebäude
• als auch von Gebäuden auf Silos verhindert wird.

Silos können aus Materialien mit unterschiedlichem Brandverhalten, z.B. Beton, Mauerwerk, Stahl, Holz, hergestellt werden:

• Eine feuerbeständige Ausführung (F90 nach DIN 4102) lässt sich z.B. mit Beton oder Mauerwerk erreichen.
• Silos aus Stahlblech sind weder feuerbeständig noch feuerhemmend.

2.3 Freistehende Silos, Silos an Gebäuden, Sicherheitsabstände

Sicherheitsabstand zu anderen Gebäuden:

• Silos aus nichtbrennbarem Material, z.B. Stahlblech, Beton, sollten in einem Abstand von mindestens 5 m zu anderen Gebäuden errichtet werden,
• Silos aus brennbaren Baustoffen, z.B. Holz, dürfen nur in einem Abstand von mindestens 15 m zu anderen Gebäuden errichtet werden.

Die angegebenen Abstände sind Richtwerte. Die für die Baugenehmigung zuständige Behörde kann im Einzelfall andere Abstände zulassen oder festlegen.

Freistehende Silos, Silos an Gebäuden

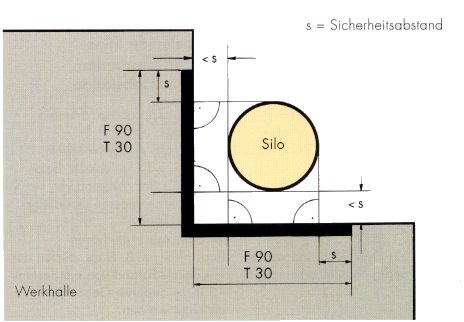

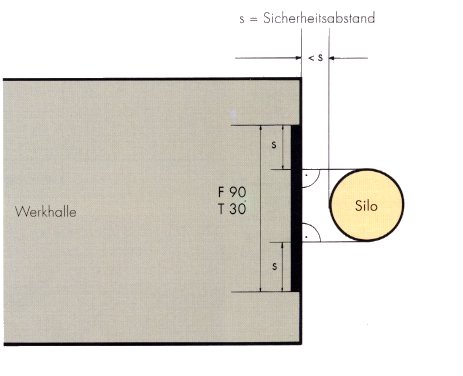

Bei Unterschreitung des Sicherheitsabstandes von Silos aus nichtbrennbarem Material muss

• entweder das Silo selbst Feuerbeständig (F90 nach DIN 4102) sein und mindestens feuerhemmende Abschlüsse, z.B. Türen T30, haben
• oder das Gebäude muss inner halb eines Schutzbereiches
  • feuerbeständige Wände (F90 nach DIN 4102) und
  • mindestens feuerhemmende Abschlüsse, z.B. Türen T30, haben
  • und die Dacheindeckung muss in einem Abstand von mindestens 1 m zur Dachkante hin aus nicht brennbarem Material sein, z.B. Stahlblech.

2.4 Silos in Gebäuden

Silos in Gebäuden müssen folgende Bedingungen erfüllen:

• Wände und Decken müssen feuerbeständig (F90 nach DIN 4102) ausgeführt sein und
• mindestens feuerhemmende Abschlüsse haben, z.B. Türen T30.
• Die Wände müssen darüber hinaus als Brandwände ausgeführt werden, wenn sie einen Brandabschnitt bilden.
• Mindestens eine Wand muss Gebäudeaußenwand sein.
• Die Silodachfläche muss mindestens so hoch sein wie die Dachfläche des Gebäudes.

Silos im Untergeschoss - sogenannte Spänekeller - müssen feuerbeständige Wände und Decken (F90) haben

2.5 Silos auf Gebäuden

Silos auf Gebäuden müssen folgende Anforderungen erfüllen:

• Die Silos müssen aus nicht-brennbaren Baustoffen bestehen und die Silowände müssen feuerbeständig (F90-a nach DIN 4102) sein.
