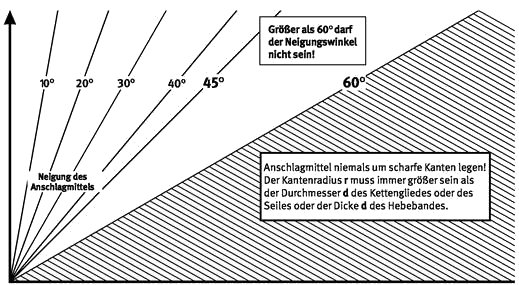

Winkelmesser für Neigungswinkel

Geschweißte Anschlagketten - Belastungstabelle
Rundstahlketten der Güteklasse 4

Die Tabellen gelten für Anschlagketten nach DIN EN 818-5. Bei Benutzung im Zinkbad gelten höchstens die halben Tabellenwerte.

Ketten- Nenndicke	Tragfähigkeit in kg (direkt angeschlagen)
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Drei- und Vierstrang mit Neigungswinkeln von
	Einzel- strang	0° bis 45°	45° bis 60°	0° bis 45°	45° bis 60°
mm
8	1000	1400	1000	2120	1500
10	1600	2240	1600	3250	2360
13	2650	3750	2650	5600	4000
16	4000	5600	4000	8500	6000
18	5000	7100	5000	10600	7500
20	6300	8500	6300	13200	9500
23	8000	11800	8000	17000	12500
26	10600	15000	10600	22400	16000
28	12500	17000	12500	25000	18000
32	16000	22400	16000	33500	23600
36	20000	28000	20000	42500	30000
40	25000	35500	25000	53000	37500
45	31500	45000	31500	67000	47500

Beim Anschlagen mit mehreren Strängen dürfen nur zwei Stränge als tragend angenommen werden. Dies gilt nicht, wenn sichergestellt ist, dass sich die Last gleichmäßig auch auf weitere Stränge verteilt. Bei ungleicher Lastverteilung darf die zulässige Belastung der einzelnen Stränge nicht überschritten werden.

Kettenstempel

Kettenanhänger (Beispiel)

Rundstahlketten der Güteklasse 4 - Belastungstabelle

Ketten- Nenndicke	Tragfähigkeit in kg beim Schnürgang und für Kranzketten
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Kranzkette
	Einzel- strang	0° bis 45°	45° bis 60°	Einzelstrang	Doppelstrang
mm
8	800	1120	800	1600	4000
10	1250	1750	1250	2500	6400
13	2100	3000	2100	4250	10600
16	3150	4400	3150	6300	16000
18	4000	5600	4000	8000	20000
20	5000	7000	5000	10000	25000
23	6400	9000	6400	13200	32000
26	8500	12000	8500	17000	42000
28	10000	14000	10000	20000	50000
32	12500	17500	12500	25000	64000
36	16000	22400	16000	31500	80000
40	20000	28000	20000	40000	100000
45	25000	35000	25000	50000	125000

Bei Temperaturen über 300 °C verringert sich die Tragfähigkeit wie folgt (siehe DIN EN 818-6):

Temperatur °C	-40 bis 300	über 300 bis 400	über 400 bis 475
Tragfähigkeit %	100	75	50

Beim Feuerverzinken gilt damit: Tabellenwert halbieren!

Siehe: BG-Regel "Rundstahlketten als Anschlagmittel in Feuerverzinkereien" (BGR 150).

Ablegereife

Anschlagketten dürfen nicht mehr verwendet werden, wenn die ganze Kette oder ein Einzelglied eine Längung von 5 % oder mehr erfahren hat oder wenn die Gliedstärke (Nenndicke) an irgendeiner Stelle um mehr als 10 % abgenommen hat (siehe DIN 685 "Geprüfte Rundstahlketten").

Anschlagmittel aus Rundstahlketten der Güteklasse 2 - Belastungstabelle

Die Tabellen gelten für Anschlagketten nach DIN 695 aus Rundstahlketten nach DIN 32891.

Ketten- Nenndicke	Tragfähigkeit in kg (direkt angeschlagen)
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Drei- und Vierstrang mit Neigungswinkeln von
	Einzel- strang	0° bis 45°	45° bis 60°	0° bis 45°	45° bis 60°
mm
6	320	450	320	670	475
8	630	900	630	1320	950
10	1000	1400	1000	2120	1500
13	1600	2240	1600	3350	2360
16	2500	3550	2500	5300	3750
18	3200	4500	3200	6700	4750
20	4000	5.600	4000	8000	6000
23	5000	7100	5000	10000	7500
26	6300	9000	6300	13200	9500
32	10000	12500	10000	20000	15000
36	12500	16000	12500	25000	18000
40	16000	20000	16000	-	-
45	20000	25000	20000	-	-

Beim Anschlagen mit mehreren Strängen dürfen nur zwei Stränge als tragend angenommen werden. Dies gilt nicht, wenn sichergestellt ist, dass sich die Last gleichmäßig auch auf weitere Stränge verteilt. Bei ungleicher Lastverteilung darf die zulässige Belastung der einzelnen Stränge nicht überschritten werden.

Kettenstempel

Kettenanhänger (Beispiel)

Rundstahlketten der Güteklasse 2 - Belastungstabelle

Ketten- Nenndicke	Tragfähigkeit in kg beim Schnürgang
	Einzelstrang	Doppelstrang mit Neigungswinkeln von
	Einzelstrang	0° bis 45°	45° bis 60°
mm
6	250	350	250
8	500	700	500
10	800	1100	800
13	1300	1800	1300
16	2000	2800	2000
18	2500	3600	2500
20	3200	4500	3200
23	4000	5600	4000
26	5000	7100	5000
32	8000	11200	8000
36	10000	14000	10000
40	13000	16000	13000
45	16000	20000	16000

Bei Temperaturen unter 0 °C und über 100 °C verringert sich die Tragfähigkeit wie folgt:

Temperatur °C	-20	-10	0 bis 100	150	200	250
Tragfähigkeit %	50	75	100	75	50	30

Ablegereife

Stahldrahtseil-Grummets - Belastungstabelle

nach DIN EN 13414-3 mit Stahleinlage, Drahtnennfestigkeit 1770 N/mm²

Seil- Nenn- durch- messer	Tragfähigkeit in kg
	Ein Grummet							Zwei Grummets
	direkt	geschnürt	umgelegt					direkt	geschnürt	direkt	geschnürt
	0°	0°	0°	bis 45°	über 45° - 60°	bis 45°	über 45° - 60°	bis 45°		über 45° - 60°
mm	¹)		¹)	¹)	¹)	¹)	¹)
12	2200	1750	4400	3000	2200	1500	1100	3000	2400	2200	1750
15	3400	2700	6800	4750	3400	2375	1700	4750	3800	3400	2700
18	4900	3900	9800	6850	4900	3400	2450	6850	5500	4900	3900
21	6700	5350	13400	9400	6700	4700	3350	9400	7500	6700	5350
24	9000	7200	18000	12600	9000	6300	4500	12600	10080	9000	7200
27	11500	9000	23000	16100	11500	8000	5750	16100	12900	11500	9000
30	14000	11000	28000	19600	14000	9800	7000	19600	15700	14000	11000
33	17000	13500	34000	23800	17000	11900	8500	23800	19000	17000	13500
36	20000	16000	40000	28000	20000	14000	10000	28000	22400	20000	16000
39	23500	19000	47000	32900	23500	16450	11750	32900	26300	23500	19000
42	27000	21500	54000	37800	27000	18900	13500	37800	30200	27000	21500
48	35500	28500	71000	49700	35500	24850	17750	49700	39800	35500	28500
54	45.000	36000	90000	63000	45000	31500	22500	63000	50400	45000	36000
60	55500	44500	111000	77700	55500	38850	27750	77700	62200	55500	44500

Anmerkung¹): Normalerweise paarweiser Einsatz, Hängegangregeln beachten!

Die Tragfähigkeiten von Seilen mit Faserseele sind ca. 20 % niedriger, siehe BG-Regel "Gebrauch von Anschlag-Drahtseilen" (BGR 151), Tabelle 5

Grummets sind endlos gelegte Seile, bei denen an der Austauschstelle die zwei Litzenenden nach innen gelegt sind (keine Fehlstelle!). Die rot markierte Gegenseite mit dem Stoß der innen liegenden Litze darfnicht in den Kranhaken gelegt werden.

Kabelschlaganschlagseile - Belastungstabelle K

Die Tabelle gilt für Stahldrahtkabelschlagseile mit Stahleinlage nach DIN EN 13414-3 mitverpressten Seilendverbindungen, Drahtnennfestigkeit 1770 N/mm².

Seil- Nenn- durch- messer	Tragfähigkeit in kg
	Ein Seil		Zwei Seile Neigungswinkel von			Verpresstes Endlosseil geschnürt
	direkt	geschnürt	0° bis 45°	45° bis 60°	zweifach umgelegt	Verpresstes Endlosseil geschnürt
mm
24	3750	3000	5250	3750	15000	6000
27	4750	3800	6650	4750	19000	7500
30	6500	5200	9000	6500	26000	10000
33	7500	6000	10500	7500	30000	12000
36	9000	7200	12500	9000	36000	14500
39	10500	8400	15000	10500	42000	17000
42	12500	10000	17500	12500	50000	20000
48	16000	12800	22500	16000	64000	26000
54	20500	16400	28500	20500	82000	32500
60	25000	20000	35500	25000	100000	40000

Einsatztemperatur für alle Seilarten

In der nachfolgenden Tabelle werden die Einsatztemperaturen aufgezeigt, die für Anschlag-Drahtseile zulässig sind, unter Berücksichtigung der Art der Seilverbindungen und der Seileinlagen.

Seilendverbindung	Drahtseil mit	Temperatur des Seiles °C	Tragfähigkeit %
Aluminium- Pressklemme	Fasereinlage	- 40 bis + 100	100
Aluminium- Pressklemme	Stahleinlage	- 40 bis + 150	100
Spleiß	Fasereinlage	- 40 bis + 100	100
Spleiß	Fasereinlage	- 40 bis + 150	100
Flämisches Auge mit Stahlverpressung/ Spleiß	Stahleinlage	+ 150 bis + 200	90
		+ 200 bis + 300	75
		+ 300 bis + 400	65

Gespleißte Seile haben nur 90 % der Tragfähigkeit der Tabelle.

Anschlagmittel aus Naturfaserseilen - Belastungstabelle

Die Tragfähigkeiten gelten für Anschlag-Faserseile nach DIN EN 1492-4. Die Tabelle gilt für gedrehte Seile im Trossenschlag aus Manila nach DIN EN ISO1181 und Hanf nach DIN EN 1261.

Faserstoff	Seil- Nenn- durch- messer	Tragfähigkeit in kg
		Einzelstrang		Doppelstrang mit Neigungswinkeln von		Endlos- strang/ Kurz- gespleißt *) geschnürt
		direkt	geschnürt	0° bis 45°	45° bis 60°	Endlos- strang/ Kurz- gespleißt *) geschnürt
	mm
Manila	16	260	200	360	260	400
	20	400	320	560	400	640
	24	580	460	810	580	920
	28	780	620	1100	780	1250
	32	1000	800	1400	1000	1600
	36	1300	1000	1800	1300	2000
	40	1500	1200	2100	1500	2400
	48	2200	1800	3100	2200	3600
Hanf	16	250	200	350	250	400
	20	350	280	500	350	560
	24	500	400	700	500	800
	28	700	560	1000	700	1120
	32	900	720	1300	900	1440
	36	1200	960	1700	1200	1920
	40	1400	1100	2000	1400	2200
	48	2000	1600	2800	2000	3200

*) Langgespleißte Seile nur 60 % der Tabellenwerte

Ablegereife:

Bei Feststellung folgender Schäden sind Faserseile (allgemein) der Benutzung zu entziehen:

Bruch einer Litze
Mechanische Beschädigungen, starker Verschleiß oder Auflockerungen
Schäden infolge Einwirkung aggressiver Stoffe
Lockerung der Spleiße

zusätzlich gilt für Naturfaserseile:

Herausfallen von Fasermehl beim Aufdrehen des Seiles
Schäden infolge feuchter Lagerung

zusätzlich gilt für Chemiefaserseile:

Starke Verformung infolge Wärme, z.B. durch innere oder äußere Reibung, Wärmestrahlung

Anschlagmittel aus Chemiefaserseilen - Belastungstabelle

Die Tragfähigkeiten gelten für Anschlag-Faserseile nach DIN EN 1492-4. Die Tabelle gilt für gedrehte Seile im Trossenschlag aus Polyester nach DIN EN ISO1141 und Polypropylen (Sorte 2) nach DIN EN ISO1346. Bei Seilen aus Polypropylen (Sorte 1) nach DIN 83329 ist die Tragfähigkeit etwa 40 % niedriger anzusetzen.

Faserstoff	Seil- Nenn- durch- messer	Tragfähigkeit in kg
		Einzelstrang		Doppelstrang mit Neigungswinkeln von		Endlos- strang/ Kurzgespleißt *) geschnürt
		direkt	geschnürt	0° bis 45°	45° bis 60°	Endlos- strang/ Kurzgespleißt *) geschnürt
	mm
Polyester	16	520	420	730	520	840
	20	800	640	1100	800	1280
	24	1200	960	1700	1200	1920
	28	1500	1200	2100	1500	2400
	32	2000	1600	2800	2000	3200
	36	2500	2000	3500	2500	4000
	40	3000	2.400	4200	3000	4800
	48	4300	3400	6000	4300	6800
Polypropylen	16	480	380	670	480	760
	20	750	600	1000	750	1200
	24	1100	880	1500	1100	1760
	28	1400	1100	2000	1400	2200
	32	1700	1400	2400	1700	2800
	36	2200	1800	3100	2200	3600
	40	2600	2100	3600	2600	4200
	48	3700	3000	5200	3700	6000

*) Langgespleißte Seile nur 60 % der Tabellenwerte

Anmerkung: Anschlagmittel dürfen nur bis zur Tragfähigkeit belastet werden, die auf dem Anhänger bzw. Etikett angegeben ist.

Beim Anschlagen mit mehreren Strängen dürfen nur zwei Stränge als tragend angenommen werden. Dies gilt nicht, wenn sichergestellt ist, dass sich die Last gleichmäßig auch auf weitere Stränge verteilt. Bei ungleicher Lastverteilung darf die zulässige Belastung der einzelnen Stränge nicht überschritten werden.

Kennzeichnung, Verwendung, Einsatztemperaturen, Überwachung und Prüfung von Anschlag-Faserseilen siehe BG-Regel "Gebrauch von Anschlag-Faserseilen" (BGR 152).

Anschlagseile aus Stahldrahtseilen - Belastungstabelle N

Normalausführung nach DIN EN 13414-1 mit Pressklemmen und Faserseele, Drahtnennfestigkeit 1770 N/mm², unter Berücksichtigung der Hakenausführung.

Seil- Nenndurch- messer	Tragfähigkeit in kg (direkt angeschlagen)
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Drei- und Vierstrang mit Neigungswinkeln von
	Einzel- strang	0° bis 45°	45° bis 60°	0° bis 45°	45° bis 60°
mm
8	700	950	700	1500	1050
10	1000	1400	1000	2100	1500
12	1500	2100	1500	3200	2300
14	2000	2800	2000	4200	3000
16	2700	3800	2700	5650	4000
18	3150	4400	3150	6600	4700
20	4000	5600	4000	8400	6000
22	5000	7000	5000	10500	7500
24	6300	8800	6300	13200	9400
26	7000	9800	7000	14700	10500
28	8000	11200	8000	16800	12000
32	11000	15000	11000	23000	16500
36	14000	19000	14000	29000	21000
40	17000	23500	17000	36000	26000
44	21000	29000	21000	44000	31500
48	25000	35000	25000	52000	37000
52	29000	40000	29000	62000	44000
56	33500	47000	33500	71000	50000
60	39000	54000	39000	81000	58000

Ablegereife: Bei folgenden Schäden Seile nicht mehr benutzen:

Bruch einer Litze
Quetschungen im Auflagebereich der Öse mit mehr als 4 Drahtbrüchen bei Litzenseilen bzw. mehr als 10 Drahtbrüchen bei Kabelschlagseilen
Drahtbrüche in großer Zahl
Knicke und Kinken (Klanken)
Quetschungen in der freien Länge
Korrosionsnarben
Beschädigungen oder starker Verschleiß der Seilendverbindungen

DIN EN 13414 Teil 2

		Sichtbare Drahtbrüche bei Ablegereife auf einer Länge von
Seilart		3d	6d	30d
Litzenseil	N	3 benachbarte Drähte einer Litze	6	14
Kabelschlagseil/Grummet *)	K/G	10	15	40

*) siehe BGR 500 Kap. 2.8, 3.15.4.1

Stahldrahtseile Normalausführung - Belastungstabelle N

Die Tragfähigkeiten für Endlosseile gelten für aus Rundlitzen gelegte Seile und für endlos gepresste Seile mit zwei Pressklemmen, siehe Vorderseite.

Seil- Nenndurch- messer	Tragfähigkeit in kg beim Schnürgang und für Endlosseile
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Einzel- strang	Doppelstrang
	Einzel- strang	0° bis 45°	45° bis 60°	Einzel- strang	Doppelstrang
mm
8	560	760	560	1100	2800
10	800	1100	800	1600	4000
12	1200	1700	1200	2400	6000
14	1600	2200	1600	3200	8000
16	2150	3050	2150	4300	10800
18	2500	3500	2500	5000	12600
20	3200	4500	3200	6400	16000
22	4000	5600	4000	8000	20000
24	5000	7000	5000	10000	25200
26	5600	7800	5600	11200	28000
28	6400	9000	6400	12800	32000
32	8800	12300	8800	17600	44000
36	11200	15500	11200	22400	56000
40	13600	19000	13600	27200	68000
44	16800	23500	16800	33500	84000
48	20000	28000	20000	40000	100000
52	23000	32000	23000	-	-
56	26800	37500	26800	-	-
60	31000	43500	31000	-	-

Beim Anschlagen mit mehreren Strängen dürfen nur zwei Stränge als tragend angenommen werden. Dies gilt nicht, wenn sichergestellt ist, dass sich die Last gleichmäßig auch auf weitere Stränge verteilt. Bei ungleicher Lastverteilung darf die zulässige Belastung der einzelnen Stränge nicht überschritten werden.

Ablegereife und Einsatztemperaturen von Seilen und Hinweis auf DIN EN 13414 - siehe Belastungstabelle Seilart K -

Verwendung, Aufbewahrung, Überwachung und Prüfung von Anschlag-Drahtseilen und erweiterte Belastungstabellen - siehe BG-Regel "Gebrauch von Anschlag-Drahtseilen" (BGR 151)

Rundschlingen und endlose Chemiefaserhebebänder - Belastungstabelle

nach DIN EN 1492 Teil 2 und 1

Kenn- farbe	Tragfähigkeit WLL in kg und Farbcodierung
	Ein Endloshebeband							Zwei Endloshebebänder
	direkt	geschnürt	umgelegt					direkt	geschnürt	direkt	geschnürt
	0°	0°	0° *)	bis 45°	über 45° - 60°	bis 45°	über 45°	bis 45°		über 45° - 60°

-	500	400	1000	700	500	350	250	700	560	500	400
violett	1000	800	2000	1400	1000	700	500	1400	1120	1000	800
-	1500	1200	3000	2100	1500	1050	750	2100	1680	1500	1200
grün	2000	1600	4000	2800	2000	1400	1000	2800	2240	2000	1600
-	2500	2000	5000	3500	2500	1750	1250	3500	2800	2500	2000
gelb	3000	2400	6000	4200	3000	2100	1500	4200	3360	3000	2400
grau	4000	3200	8000	5600	4000	2800	2000	5600	4480	4000	3200
rot	5000	4000	10000	7000	5000	3500	2500	7000	5600	5000	4000
braun	6000	4800	12000	8400	6000	4200	3000	8400	6720	6000	4800
blau	8000	6400	16000	11200	8000	5600	4000	11200	8960	8000	6400
orange	10000	8000	20000	14000	10000	7000	5000	14000	11200	10000	8000

Auch an den oberen scharfen Kanten der Last Kantenschutz benutzen!

*) Abweichungen durch Handhabungstoleranzen bis 6° zulässig

Verwendung von Chemiefaserhebebändern über 100 °C (Polypropylen über 80 °C) und unter-40 °C unzulässig,

Überwachung und Prüfung, Ablegereife, Aufbewahrung und Instandsetzung siehe BG-Information "Gebrauch von Hebebändern und Rundschlingen aus Chemiefasern" (BGI 873).

Chemiefaserhebebänder - Belastungstabelle

nach DIN EN 1492 Teil 1

Kenn- farbe	Tragfähigkeit WLL in kg und Farbcodierung
	Ein Schlaufenhebeband					Zwei Schlaufenhebebänder
	direkt	geschnürt **)	umgelegt, umschlungen			direkt	geschnürt **)	direkt	geschnürt'?
	0°	0°	0° *)	bis 45°	über 45° - 60°	bis 45°		über 45° - 60°

-	500	400	1000	700	500	700	560	500	400
violett	1000	800	2000	1400	1000	1400	1120	1000	800
-	1500	1200	3000	2100	1500	2100	1680	1500	1200
grün	2000	1600	4000	2800	2000	2800	2240	2000	1600
-	2500	2000	5000	3500	2500	3500	2800	2500	2000
gelb	3000	2400	6000	4200	3000	4200	3360	3000	2400
grau	4000	3200	8000	5600	4000	5600	4480	4000	3200
rot	5000	4000	10000	7000	5000	7000	5600	5000	4000
braun	6000	4800	12000	8400	6000	8400	6720	6000	4800
blau	8000	6400	16000	11200	8000	11200	8960	8000	6400
orange	10000	8000	20000	14000	10000	14000	11200	10000	8000

Auch an den oberen scharfen Kanten der Last Kantenschutz benutzen!

*) Abweichungen durch Handhabungstoleranzen bis 6° zulässig

**) Für diese Anschlagart "geschnürt" dürfen nur Schlaufenbänder mit Verstärkung in der Schlaufe verwendet werden, wie sie durch die neue europäische Norm gefordert werden. Der Öffnungswinkel der Schlaufe darf 20° nicht überschreiten!

Anschlagmittel aus Rundstahlketten der Güteklasse 8 - Belastungstabelle

Die Tabellen gelten für Anschlagketten nach DIN EN 818-4 "Kurzgliedrige Rundstahlketten für Hebezwecke - Sicherheit - Teil 4: Anschlagketten Güteklasse 8".

Ketten- Nenndicke	Tragfähigkeit in kg (direkt angeschlagen)
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Drei- und Vierstrang mit Neigungswinkeln von
	Einzel- strang	0° bis 45°	45° bis 60°	0° bis 45°	45° bis 60°
mm
4	500	700	500	1050	750
6 *)	1000	1400	1000	2100	1500
8	2000	2800	2000	4250	3000
10	3200	4500	3200	6700	4750
13 *)	5000	7100	5000	10000	7500
16	8000	11200	8000	17000	11800
18	10000	14000	10000	21200	15000
20	12500	18000	12500	26500	18000
22	15000	21200	15000	32000	22400
26 *)	20000	28000	20000	40000	30000
28	25000	35500	25000	50000	37500
32	32000	45000	32000	63000	47500
36	40000	56000	40000	80000	60000
40	50000	71000	50000	100000	75000
45	63000	90000	63000	125000	90000

*) Anmerkung: siehe Rückseite

Beim Anschlagen mit mehreren Strängen dürfen nur zwei Stränge als tragend angenommen werden. Dies gilt nicht, wenn sichergestellt ist, dass sich die Last gleichmäßig auch auf weitere Stränge verteilt. Bei ungleicher Lastverteilung darf die zulässige Belastung der einzelnen Stränge nicht überschritten werden.

Kettenstempel

Roter Kettenanhänger
üblich (nach DIN EN 818-4 auch andere Formen und ohne Farbe erlaubt)
Beispiel: Anhänger an 1-strängiger 16-mm-Kette

Rundstahlketten der Güteklasse 8 - Belastungstabelle

Ketten- Nenndicke	Tragfähigkeit in kg beim Schnürgang und für Kranzketten
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Kranzkette
	Einzel- strang	0° bis 45°	45° bis 60°	Einzelstrang	Doppelstrang
mm
4	400	560	400	800	2000
6 *)	800	1120	800	1600	4000
8	1600	2240	1600	3200	8000
10	2500	3550	2500	5000	12500
13 *)	4000	5600	4000	8000	20000
16	6300	9000	6300	12500	32000
18	8000	11200	8000	16000	40000
20	10000	14000	10000	20000	50000
22	12000	17000	12000	24000	60000
26 *)	16000	22400	16000	32000	80000
28	20000	28000	20000	40000	100000
32	25000	35500	25000	50000	125000
36	32000	45000	32000	63000	160000
40	40000	56000	40000	80000	200000
45	50000	71000	50000	100000	250000

*) Anmerkung: Ketten nach DIN EN 818-4 entsprechend Anhänger etwas höher belastbar

Bei Temperaturen über 200 °C verringert sich die Tragfähigkeit wie folgt:

Temperatur °C	-40 bis 200	über 200 bis 300	über 300 bis 400
Tragfähigkeit %	100	90	75

Ablegereife

Anschlagmittel aus Rundstahlketten der Güteklasse 10 - Belastungstabelle

Die Tabellen gelten für Anschlagketten nach
PAS 1061 2006-04 "Rundstahlketten für Anschlagketten - Güteklasse 10"

Ketten- Nenndicke	Tragfähigkeit in kg (direkt angeschlagen)
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Drei- und Vierstrang mit Neigungswinkeln von
	Einzel- strang	0° bis 45°	45° bis 60°	0° bis 45°	45° bis 60°
mm
4	630	880	630	1320	940
5	1000	1400	1000	2100	1500
6	1400	1960	1400	2940	2100
7	1900	2660	1900	3990	2850
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8400	6000
13	6700	9400	6700	14070	10050
16	10000	14000	10000	21000	15000
18	12500	17500	12500	26250	18750
19	14000	19600	14000	29400	21000
20	16000	22400	16000	33600	24000
22	19000	26600	19000	39900	28500
23	20000	28000	20000	42000	30000
26	26500	37100	26500	55650	39750

Beim Anschlagen mit mehreren Strängen dürfen nur zwei Stränge als tragend angenommen werden. Dies gilt nicht, wenn sichergestellt ist, dass sich die Last gleichmäßig auch auf weitere Stränge verteilt. Bei ungleicher Lastverteilung darf die zulässige Belastung der einzelnen Stränge nicht überschritten werden.

Kettenstempel

Kettenanhänger mit Tragfähigkeitsangabe für 0° - 45° und 45° - 60°. Form und Farbe nach Hersteller verschieden.

Rundstahlketten der Güteklasse 10 - Belastungstabelle

Ketten- Nenndicke	Tragfähigkeit in kg beim Schnürgang und für Kranzketten
	Einzel- strang	Doppelstrang mit Neigungswinkeln von		Kranzkette
	Einzel- strang	0° bis 45°	45° bis 60°	Einzelstrang	Doppelstrang
mm
4	500	700	500	1000	2500
5	800	1120	800	1600	4000
6	1120	1570	1120	2240	5600
7	1520	2130	1520	3040	7600
8	2000	2800	2000	4000	10000
10	3200	4480	3200	6400	16000
13	5360	7500	5360	10720	26800
16	8000	11200	8000	16000	40000
18	10000	14000	10000	20000	50000
19	11200	15680	11200	22400	56000
20	12800	17920	12800	25600	64000
22	15200	21280	15200	30400	76000
23	16000	22400	16000	32000	80000
26	21200	29680	21200	42400	106000

Die Tragfähigkeit in Abhängigkeit der Kettentemperatur ist entsprechend den Herstellerangaben zu wählen.

PAS 10612006-04 gibt folgende Bedingungen vor:

Temperatur °C	niedrigste Einsatztemperatur bis 300 nach Herstellerangabe	300 - 380
Tragfähigkeit %	100	60

Ablegereife

ENDE

umwelt-online - Demo-Version

(Stand: 16.06.2018)

Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)

(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)

Preise & Bestellung

Die Zugangskennung wird kurzfristig übermittelt

? Fragen ?
Abonnentenzugang/Volltextversion
