BGI/GUV-I 505-83 / DGUV Information 213-583 - Verfahren zur Bestimmung von aromatischen Aminen
Von den Unfallversicherungsträgern anerkannte Analysenverfahren zur Feststellung der Konzentrationen krebserzeugender Arbeitsstoffe in der Luft in Arbeitsbereichen
Berufsgenossenschaftliche Informationen für Sicherheit und Gesundheit bei der Arbeit (BGI/GUV-I)

(Ausgabe 06/2013aufgehoben)


Zur aktuellen Fassung


Eine Übersicht über die aktuellen und zurückgezogenen Analysenverfahren der BGI/GUV-I 505 finden Sie als Download unter http://analytik.bgrci.de

Verfahren 01
Probenahme mit Pumpe und Abscheidung auf einem sauer imprägnierten Filter, Gaschromatographie nach Elution

Erprobtes und von den Unfallversicherungsträgern anerkanntes Verfahren zur Bestimmung von aromatischen Aminen in Arbeitsbereichen.

Es sind personenbezogene und ortsfeste Probenahmen für Messungen zur Beurteilung von Arbeitsbereichen möglich.

Für die folgenden Stoffe ist das Verfahren validiert.

Name CAS-Nr. Molmasse
Anilin; Aminobenzol 62-53-3 93,13
2,4-Dimethylanilin; 2,4-Xylidin 95-68-1 121,18
2,5-Dimethylanilin; 2,5-Xylidin 95-78-3 121,18
2,6-Dimethylanilin; 2,6-Xylidin 87-62-7 121,18
4-Ethoxyanilin; p-Phenetidin 156-43-4 137,18
2-Methoxyanilin; o-Anisidin 90-04-0 123,15
3-Methoxyanilin; m-Anisidin 536-90-3 123,15
4-Methoxyanilin; p-Anisidin 104-94-9 123,15
2-Methylanilin; o-Toluidin 95-53-4 107,16
3-Methylanilin; m-Toluidin 108-44-1 107,16
4-Methylanilin; p-Toluidin 106-49-0 107,16

Kurzfassung

Mit diesem Verfahren wird die über die Probenahmedauer gemittelte Konzentration von Anilin, 4-Ethoxyanilin, Methoxyanilinen, Methylanilinen und Dimethylanilinen, im Folgenden kurz Amine genannt, im Arbeitsbereich personenbezogen oder ortsfest bestimmt.

Messprinzip: Mit Hilfe einer Pumpe wird ein definiertes Luftvolumen durch einen mit einem sauer imprägnierten Filter bestückten Filterhalter gesaugt. Anschließend werden die abgeschiedenen Amine mit Acetonitril/Ammoniakwasser-Gemisch vom Filter desorbiert und nach gaschromatographischer Trennung mit dem massenselektiven Detektor bestimmt
Bestimmungsgrenze: absolut: 0,2 bis 1,6 ng je Amin

relativ: von 0,003 bis 0,026 mg/m3an Amin für 240 l Probeluftvolumen, 4 ml Desorptionslösung und einem Injektionsvolumen von 1 µl (siehe auch Abschnitt 5.2)
Selektivität: Eine hohe Selektivität wird durch die gaschromatographische Trennung und Verwendung eines massenselektiven Detektors erreicht.
Vorteile: Personenbezogene und selektive Messungen möglich.
Nachteile: Keine Anzeige von Konzentrationsspitzen.
Apparativer Aufwand: Pumpe, Volumenstrommessgerät, Filterhalter mit sauer imprägniertem Filter, Gaschromatograph mit massenselektivem Detektor.

1 Geräte und Chemikalien

1.1 Geräte

Für die Probenahme:

Für die Probenaufbereitung und analytische Bestimmung:

1.2 Chemikalien

Gase zum Betrieb des Gaschromatographen:

Lösemittelgemisch: Lösemittelgemisch aus Acetonitril/Ammoniakwasser

(95 + 5, v + v)

In einen 1000ml-Messkolben werden 50 ml Ammoniakwasser vorgelegt und mit Acetonitril auf 1 l aufgefüllt. Dieses Gemisch ist mindestens 6 Monate haltbar.
Desorptionslösung: Lösung von ca. 36 mg 4-Propylanilin/l Lösemittelgemisch

In einen 250ml-Messkolben, in dem einige Milliliter Lösemittelgemisch vorgelegt wurden, werden 10 µl 4-Propylanilin (Dichte 0,919 g/ml) pipettiert, mit dem Lösemittelgemisch bis zur Marke aufgefüllt und umgeschüttelt.
Stammlösung: Lösungen von ca. 3 mg Amin/ml Desorptionslösung (siehe Tabelle 1)

In einen 10ml-Messkolben werden die in Tabelle 1 aufgeführten Amine auf 0,1 mg genau eingewogen. Anschließend wird mit der Desorptionslösung bis zur Marke aufgefüllt und umgeschüttelt.

Tabelle 1: Einwaagen und Konzentrationen der Amine in der Stammlösung

Stoff Einwaage [mg] Konzentration [mg/ml]
Anilin 29,94 3,0
2,4-Dimethylanilin 32,64 3,2
2,5-Dimethylanilin 32,22 3,2
2,6-Dimethylanilin 37,82 3,7
4-Ethoxyanilin 27,98 2,7
2-Methoxyanilin 29,95 3,0
3-Methoxyanilin 32,58 3,2
4-Methoxyanilin 31,60 3,1
2-Methylanilin 26,93 2,7
3-Methylanilin 27,24 2,7
4-Methylanilin 30,10 3,0


Kalibrierlösungen: Lösungen von ca. 1,4 bis 37 mg Amin/l Desorptionslösung (siehe Tabelle 2)

In je einen 10ml-Messkolben werden die sechs in der Tabelle 2 angegebenen Volumina der Stammlösung pipettiert, mit Desorptionslösung aufgefüllt und umgeschüttelt.

Tabelle 2: Konzentrationen der Amine in den Kalibrierlösungen in mg/l

Lösung 1 2 3 4 5 6
Zugabe Stammlösung in µl 5 20 40 60 80 100
Anilin 1,49 5,96 11,9 17,9 23,8 29,8
2,4-Dimethylanilin 1,60 6,40 12,8 19,2 25,6 32,0
2,5-Dimethylanilin 1,59 6,38 12,8 19,1 25,5 31,9
2,6-Dimethylanilin 1,87 7,49 15,0 22,5 30,0 37,4
4-Ethoxyanilin 1,37 5,48 11,0 16,5 21,9 27,4
2-Methoxyanilin 1,48 5,93 11,9 17,8 23,7 29,7
3-Methoxyanilin 1,58 6,32 12,6 19,0 25,3 31,6
4-Methoxyanilin 1,56 6,26 12,5 18,8 25,0 31,3
2-Methylanilin 1,33 5,33 10,7 16,0 21,3 26,7
3-Methylanilin 1,35 5,39 10,8 16,2 21,6 27,0
4-Methylanilin 1,50 6,00 12,0 18,0 24,0 30,0


Mit diesen Lösungen wird bezogen auf ein Probeluftvolumen von 240 l ein Konzentrationsbereich von ca. 0,02 bis ca. 0,6 mg/m3an Einzelsubstanz (siehe Tabelle 3) abgedeckt.

Tabelle 3: Umgerechnete Konzentrationen der Amine in den Kalibrierlösungen in mg/m3 (bezogen auf ein Probeluftvolumen von 240 l)

Lösung 1 2 3 4 5 6
Anilin 0,025 0,099 0,20 0,30 0,40 0,50
2,4-Dimethylanilin 0,027 0,11 0,21 0,32 0,43 0,53
2,5-Dimethylanilin 0,027 0,11 0,21 0,32 0,43 0,53
2,6-Dimethylanilin 0,031 0,12 0,25 0,37 0,50 0,62
4-Ethoxyanilin 0,023 0,091 0,18 0,27 0,37 0,46
2-Methoxyanilin 0,025 0,099 0,20 0,30 0,40 0,49
3-Methoxyanilin 0,026 0,105 0,21 0,32 0,42 0,53
4-Methoxyanilin 0,026 0,104 0,21 0,31 0,42 0,52
2-Methylanilin 0,022 0,089 0,18 0,27 0,36 0,44
3-Methylanilin 0,022 0,090 0,18 0,27 0,36 0,45
4-Methylanilin 0,025 0,10 0,20 0,30 0,40 0,50


1.3 Herstellung der imprägnierten Filter

Die Glasfaserfilter werden in die 0,5 molare Schwefelsäure eingetaucht, auf ein Uhrglas abgelegt und über Nacht an der Luft getrocknet. Die imprägnierten Filter werden in verschlossenen Glasschalen bei Raumtemperatur gelagert und sind unter diesen Bedingungen mindestens sechs Monate haltbar.

2 Probenahme

Das GSP-Probenahmesystem wird mit einem sauer imprägnierten Glasfaserfilter bestückt und mit der Pumpe verbunden. Es wird ein Volumenstrom von 1 l/min eingestellt. Mit diesem Volumenstrom wird die Definition des einatembaren Staubes nach DIN EN 481 [ 1] eingehalten. Die Pumpe und das Probenahmesystem werden von einer Person im Arbeitsbereich getragen oder ortsfest verwendet. Das Verfahren wurde bis zu einem Probeluftvolumen von 240 l (entsprechend einer Probenahmedauer von 4 Stunden) überprüft. Nach der Probenahme ist der Volumenstrom auf Konstanz zu überprüfen. Ist die Abweichung vom eingestellten Volumenstrom größer ± 5 %, wird empfohlen, die Messung zu verwerfen (siehe hierzu "Allgemeiner Teil", Abschnitt 3, in BGI/GUV-I 505-0 [ 4]). Der Filterhalter wird anschließend aus dem Probenahmesystem entnommen und dicht verschlossen.

3 Analytische Bestimmung

3.1 Probenaufbereitung und Analyse

Zur Aufbereitung wird das Glasfaserfilter in ein 5 ml-Probengefäß überführt. Nach dem Zusatz von 4 ml Desorptionslösung wird das Gefäß sofort verschlossen und 30 Minuten auf dem Flachbettschüttler geschüttelt. Danach wird ein Aliquot der überstehenden Lösungen (Probelösung) in ein Autosamplergläschen überführt.

Um sicherzustellen, dass die verwendete Desorptionslösung und die Filter keine störenden Verunreinigungen enthalten, wird pro Probenserie ein sauer imprägnierter Filter mit 4 ml Desorptionslösung wie oben beschrieben desorbiert (Leerwertlösung).

Jeweils 1 µl der Probelösung und Leerwertlösung werden in den Gaschromatographen eingespritzt und ein Chromatogramm, wie nachfolgend beschrieben, angefertigt. Die quantitative Auswertung erfolgt nach der Methode des internen Standards über die Peakflächen des jeweiligen Amins und des 4-Propylanilins als internem Standard.

3.2 Gaschromatographische Arbeitsbedingungen

Die in Abschnitt 5 angegebenen Verfahrenskenngrößen wurden unter folgenden Gerätebedingungen erarbeitet:

Gerät: Gaschromatograph HP 6890a mit massenspezifischem Detektor MSD 5973 Network und Split/Splitless-Injektor, Fa. Agilent
Trennsäule: Quarzkapillare, stationäre Phase VF-Wax-MS quervernetzt, Innendurchmesser 0,25 mm, Länge 30 m, Filmdicke 0,5 µm, Fa. Varian
Temperaturen: Injektor: 250 °C Ofen mit Temperaturprogramm:

Anfangstemperatur: 100 °C
Heizrate I: 25 °C/min bis 170 °C
Heizrate II: 3 °C/min bis 190 °C
Heizrate III: 25 °C/min bis 240 °C, 5 min isotherm
Injektion: Splitverhältnis 1:10
Injektionsvolumen: 1 µl
Gase: Trägergas Helium
MSD-Bedingungen: Ionisierungsart: EI (70 eV)
Messmodus: SIM/Scan (Massenbereich: 29 - 250 amu)

Tabelle 4: SIM-Auswertemassen (m/z)

Stoff target Qualifier 1 Qualifier 2
Anilin 93 66 65
2,4-Dimethylanilin 121 120 106
2,5-Dimethylanilin 121 120 106
2,6-Dimethylanilin 121 120 106
4-Ethoxyanilin 108 109 137
2-Methoxyanilin 108 123 80
3-Methoxyanilin 123 94 93
4-Methoxyanilin 108 123 80
2-Methylanilin 106 107 77
3-Methylanilin 106 107 77
4-Methylanilin 106 107 77
4-Propylanilin (ISTD) 106 135


4 Auswertung

4.1 Kalibrierung

Von den unter Abschnitt 1.2 exemplarisch beschriebenen sechs Kalibrierlösungen wird jeweils 1 µl in den Gaschromatographen eingespritzt.

Die Verhältnisse der Peakflächen der Amine zu den Peakflächen des 4-Propylanilins (ISTD) werden gegen die entsprechenden, aus den Kalibrierlösungen erhaltenen Massenverhältnisse aufgetragen. Mit Hilfe der Regressionsrechnung ermittelt man die Kalibrierfunktion.

4.2 Berechnen des Analysenergebnisses

Aus den erhaltenen Chromatogrammen werden die Peakflächen der Amine und des 4-Propylanilins ermittelt, der Quotient gebildet und aus der jeweiligen Kalibrierfunktion der zugehörige Wert für die Masse in der Probelösung in µg bestimmt.

Die Berechnung der Massenkonzentration der jeweiligen Einzelsubstanz in der Probeluft in mg/m3 erfolgt nach Formel (1):

c = m / V x η

Es bedeuten:

c = Massenkonzentration des jeweiligen Amins in der Probeluft in mg/m3
m = die aus der entsprechenden Kalibrierfunktion ermittelte Masse des Amins in der Probelösung in µg
V = Probeluftvolumen in l
η = Wiederfindung (siehe Abschnitt 5.1)

Sind die gefundenen Gehalte einzelner Amine außerhalb des Kalibrierbereiches, so ist die Probelösung entsprechend mit Desorptionslösung zu verdünnen und die Quantifizierung für diese Amine mit der verdünnten Probelösung zu wiederholen.

5 Beurteilung des Verfahrens

5.1 Präzision und Wiederfindung

Die Präzision im Mindestmessbereich nach DIN EN 482 [ 2] sowie die Wiederfindung wurden für drei Konzentrationen bestimmt. Die Validierlösung wurde entsprechend den Angaben in Tabelle 5 hergestellt:

Validierlösung: Lösung von ca. 2 bis 37 mg Amin/ml Methanol

In einen 5ml-Messkolben wurden die in Tabelle 5 für die einzelnen Lösungen angegebenen Massen an Aminen auf 0,1 mg genau eingewogen. Anschließend wurde mit Methanol bis zur Marke aufgefüllt und umgeschüttelt.

Für die Validierung wurden Millipore-Filterhalter mit Zwischenringen zur Aufnahme eines nicht imprägnierten und zweier sauer imprägnierter Filter verwendet. Mit einer Mikroliterspritze wurden 5, 50 und 100 µl der Validierlösung auf den nicht imprägnierten Glasfaserfilter dotiert, hinter dem die mit Schwefelsäure imprägnierten Filter, durch einen Zwischenring getrennt, angeordnet waren. Durch diese Kombination wurde vier Stunden lang Laborluft bei einer Umgebungstemperatur von 23 °C und einer Luftfeuchte von ca. 55 % mit einem Volumenstrom von 1 l/min gesaugt. Die Aufarbeitung und analytische Bestimmung erfolgte wie in Abschnitt 3 beschrieben. Die dotierten Massen entsprachen für 240 l Probeluftvolumen den in der Tabelle 5 angegebenen Validierkonzentrationen.

Tabelle 5: Konzentrationen der Amine in der Validierlösung und bei der Validierung

Substanz Einwaage
[mg]		 Konzentration
[mg/ml]		 Validierkonzentration
c1
[mg/m3]		 c2
[mg/m3]		 c3
[mg/m3]
Anilin 186,2 37,05 0,77 7,72 15,4
2,4-Dimethylanilin 24,1 4,77 0,10 0,994 1,99
2,5-Dimethylanilin 30,2 5,98 0,13 2,25 2,49
2,6-Dimethylanilin 25,8 5,10 0,11 1,06 2,12
4-Ethoxyanilin 26,9 5,27 0,11 1,01 2,20
2-Methoxyanilin 28,6 5,66 0,12 1,18 2,36
3-Methoxyanilin 14,8 2,86 0,06 0,597 1,19
4-Methoxyanilin 11,9 2,36 0,05 0,493 0,99
2-Methylanilin 15,4 3,05 0,06 0,636 1,27
3-Methylanilin 26,0 5,15 0,11 1,07 2,15
4-Methylanilin 25,2 5,04 0,11 1,05 2,10


Bei jeweils sechsfacher Durchführung der beschriebenen Vorgehensweise ergaben sich für die einzelnen Konzentrationen die in Tabelle 6 aufgeführten Wiederfindungen und relativen Standardabweichungen. Es konnte kein Durchbruch auf den zweiten sauer imprägnierten Filter festgestellt werden.

Tabelle 6: Präzision und Wiederfindungen bei der Validierung der Amine

Substanz Wiederfindung Relative Standardabweichung [%]
c1 c2 c3 ∅ c1 c2 c3 ∅
Anilin 0,97 0,98 0,97 0,97 1,3 0,5 1,7 1,2
2,4-Dimethylanilin 0,96 0,99 0,98 0,98 1,9 0,6 2,3 1,6
2,5-Dimethylanilin 0,95 0,98 0,98 0,97 1,8 0,6 1,9 1,4
2,6-Dimethylanilin 0,94 0,97 0,96 0,96 1,4 0,2 2,2 1,3
4-Ethoxyanilin 1,04 0,99 1,04 1,02 1,0 0,9 2,3 1,4
2-Methoxyanilin 0,95 0,98 0,98 0,97 1,0 0,4 2,1 1,2
3-Methoxyanilin 0,96 0,98 0,99 0,98 2,5 0,7 2,1 1,7
4-Methoxyanilin 1,04 1,01 1,03 1,03 4,5 0,9 2,0 2,5
2-Methylanilin 0,96 0,98 0,97 0,97 3,5 0,5 1,9 1,9
3-Methylanilin 0,99 0,99 1,00 0,99 1,9 0,7 1,8 1,5
4-Methylanilin 0,99 0,99 0,99 0,99 1,3 0,6 1,6 1,2


5.2 Bestimmungsgrenzen

Die Bestimmungsgrenzen wurden gemäß DIN 32645 [ 3] mittels einer 10-Punkt-Kalibrierung im unteren Konzentrationsbereich von ca. 5 bis 50 µg/m3(bezüglich 240 l Probeluftvolumen) für eine statistische Sicherheit von 99 % und einer relativen Ergebnisunsicherheit von 33,3 % (k = 3) ermittelt.

Die absoluten Bestimmungsgrenzen der einzelnen Amine liegen zwischen 0,2 und 1,6 ng. Dies entspricht bei einem Probeluftvolumen von 240 l, einem Desorptionsvolumen von 4 ml und einem Einspritzvolumen von 1 µl relativen Bestimmungsgrenzen von 0,003 bis 0,026 mg/m3 (siehe Tabelle 7).

Tabelle 7: Bestimmungsgrenzen der Amine

Substanz Bestimmungsgrenzen
absolut [ng] relativ [µg/m3]
Anilin 0,4 6
2,4-Dimethylanilin 0,2 3
2,5-Dimethylanilin 0,3 5
2,6-Dimethylanilin 0,2 4
4-Ethoxyanilin 1,6 26
2-Methoxyanilin 0,4 7
3-Methoxyanilin 1,0 17
4-Methoxyanilin 1,1 18
2-Methylanilin 0,6 10
3-Methylanilin 0,5 8
4-Methylanilin 0,3 5


5.3 Selektivität

Eine hohe Selektivität wird durch die gaschromatographische Trennung und Verwendung eines massenselektiven Detektors gewährleistet.

5.4 Messunsicherheit

Die erweiterte Messunsicherheit wurde unter Berücksichtigung aller relevanten Einflussgrößen nach DIN EN 482 [ 2] abgeschätzt. Die Ergebnisunsicherheit des Gesamtverfahrens und damit auch des Analysenergebnisses setzt sich im Wesentlichen zusammen aus den Unsicherheitsbeträgen bei der Probenahme (z.B. Probeluftvolumen, Abweichung zur Probenahmekonvention) und der analytischen Bearbeitung (Extraktionsmittelvolumen, Streuung der Kalibrierfunktion, Schwankung der Wiederfindungen und der Reproduzierbarkeiten). Die erweiterte Messunsicherheit liegt je nach Amin und Konzentration zwischen 21 % und 23 %.

5.5 Lagerfähigkeit

Die verlustfreie Lagerfähigkeit der Substanzen im adsorbierten Zustand beträgt bei Raumtemperatur mindestens 14 Tage.

6 Literatur

[ 1] DIN EN 481
Arbeitsplatzatmosphäre, Festlegung der Teilchengrößenverteilung zur Messung luftgetragener Partikel
Beuth Verlag GmbH, Berlin 1993

[ 2] DIN EN 482
Arbeitsplatzatmosphäre - Allgemeine Anforderungen an die Leistungsfähigkeit von Verfahren zur Messung chemischer Arbeitsstoffe
Beuth Verlag GmbH, Berlin 2006

[ 3] DIN 32645
Chemische Analytik - Nachweis-, Erfassungs- und Bestimmungsgrenze unter Wiederholbedingungen - Begriffe, Verfahren, Auswertung
Beuth Verlag GmbH, Berlin 2008

[ 4] BGI 505-0
Von den Berufsgenossenschaften anerkannte Analysenverfahren zur Feststellung der Konzentrationen krebserzeugender Arbeitsstoffe in der Luft in Arbeitsbereichen - A. Allgemeiner Teil -
Carl Heymanns Verlag, 2003


.

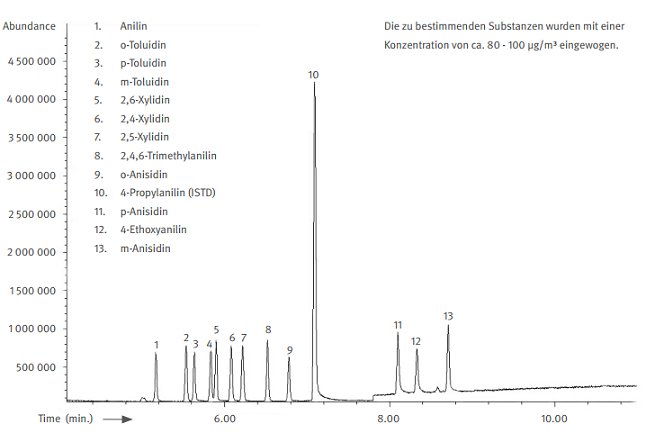

  Chromatogramm einer Kalibriermischung Anhang
