Regelwerk | zurück |
Meßstellenbezogene Kenndaten | Formbl. Nr. | M-6-MW | |
E-Nr.: | Deponie: | ||
erstellt am: | erstellt durch: |
6 Meteorologische Meßstellen (je Meßstelle)
Meßstellennummer |
|
Betriebsinterne Bezeichnung der Meßstelle: _______________ | |||||||||
Inbetriebnahme der Meßstelle |
|
Lage der Meßstelle:
auf dem Betriebsgelände | [ ] |
sonstiger Standort | [ ] |
bei sonstigem Standort:
Name der datenliefernden Meßstation: _______________
Ort der datenliefernden Meßstation: _______________
Lage der Gauß-Krüger-Koordinaten: | |||||||||
Rechtswert |
|
m | |||||||
Hochwert: |
|
m |
Art der Meßstation:
automatisiert | [ ] | |
nicht automatisiert | [ ] | |
Gemessen werden: | ||
Niederschlagsmenge | [ ] | |
Niederschlagsintensität | [ ] | |
Temperatur | [ ] | |
Windrichtung | [ ] | |
Windstärke | [ ] | |
Verdunstung | [ ] | |
Luftfeuchtigkeit | [ ] | |
Sonstiges | _______________ |
Inhalt und Form des Deponiejahresberichtes | Anhang III |
1. Bestandteile des Jahresberichtes
In den Jahresbericht nach § 6 sind die Unterlagen und Angaben nach Anhang II sowie Jahresauswertungen, grafische Darstellungen der Zusammenhänge von Überwachungsdaten und die Erklärung zum Deponieverhalten aufzunehmen.
2. Jahresauswertungen
Die Ergebnisse der zu überwachenden und zu untersuchenden Vorgänge sind vom Deponiebetreiber auszuwerten und in einer Jahresauswertung nach Maßgabe dieses Anhangs zusammenfassend darzustellen. Die den Zusammenstellungen zugrundeliegenden Überwachungsdaten sind auf Datenträger entsprechend der Richtlinie des Landesumweltamtes Nordrhein-Westfalen "Schnittstellenspezifikation für die Vorlage von Betriebskenndaten bei der nach § 3 Abs. 1 zuständigen Behörde gemäß Deponieselbstüberwachungsverordnung" vom 01.04.1998 oder des bei der nach § 3 Abs. 1 dieser VO zuständigen Behörde erhältlichen Datenerfassungsprogramms zu übergeben. Die inhaltlichen Regelungen zu den Überwachungsdaten sind als Fußzeilen zu den jeweiligen Kapiteln der Jahresauswertung aufgeführt.
3. Tabellarische Zusammenstellungen und grafische Darstellung der Zusammenhänge von Überwachungsdaten
Der Deponiebetreiber hat, als ein Bestandteil der Jahresauswertung, die zur Erklärung des Deponieverhaltens erforderlichen Zusammenhänge und Abhängigkeiten in tabellarischer und/oder grafischer Form darzustellen.
Die Grafiken sind vom Deponiebetreiber übersichtlich und in geeignetem Format zu erstellen. In diesem Anhang werden beispielhaft Grafiken aufgeführt, die dem Deponiebetreiber als Orientierung bei der Erstellung der Grafiken für den Deponiejahresbericht dienen sollen. Der Inhalt dieser Beispiele ist in den Grafiken der Jahresberichte wiederzugeben, sofern die den entsprechenden Grafiken zugrundeliegenden Daten erhoben werden. Darüber hinaus kann die nach § 3 Abs. 1 dieser VO zuständige Behörde konkrete Festlegungen für den Einzelfall treffen. Es sind sowohl jahresbezogene als auch jahresübergreifende Grafiken anzufertigen.
3.1 Tabellarische Zusammenstellungen
Die Überwachungsdaten sind entsprechend den Vorgaben in den Formblättern als aggregierte Daten in tabellarischer Form als Bestandteil des Jahresberichtes zusammenzufassen. Für die Mittelwertbildung gilt folgende Festlegung:
Formblatt-Nummer | Art der zu untersuchenden Vorgänge | Mittelwertbildung |
J-2-1-WG J-2-2-WS J-2-3-WO |
Grundwasserqualität Sickerwasserqualität Oberflächenwasserqualität |
Arithmetisches Mittel aus Einzelwerten |
J-2-4-GF | Deponiegasuntersuchung im Fassungssystem | Arithmetisches Mittel aus Einzelwerten |
J-2-4-GS | Emissions- und Migrationsmessung | Arithmetisches Mittel aus Einzelwerten |
J-2-4-GV | Gasfluß und -qualität | Arithmetisches Mittel aus Monatsmittelwerten (als arithmetisches Mittel aus Stunden- und Tagesmittelwerten berechnet) |
J-2-4-GA | Abgas der Deponiegasbehandlungs- / Verwertungsanlage | Arithmetisches Mittel aus Einzelwerten |
J-2-6-MW | Temperatur, Luftfeuchtigkeit | Arithmetisches Mittel aus Monatsmittelwerten (als arithmetisches Mittel aus Tageseinzelwerten berechnet) |
3.2 Jahresbezogene Grafiken
3.2.1 Die Zusammenhänge der einzelnen Wassermengen sind gemäß Bild 1.1, bei abgedeckten oder abgedichteten Deponien vorzugsweise gemäß Bild 1.2 darzustellen.

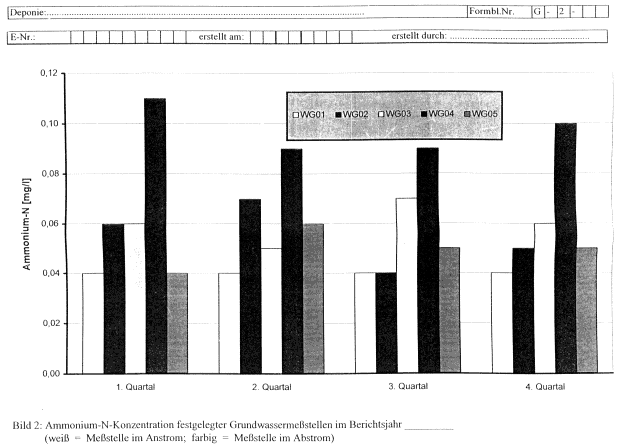

3.2.2 Es sind die im Berichtsjahr ermittelten Ergebnisse der Grundwasseranalysen für ausgewählte Parameter als Vergleich zwischen An- und Abstrommeßstellen gemäß Bild 2 gegenüberzustellen. Bei dem Meßstellenvergleich sind die Randparameter wie die Entfernung von der Deponie und das GW-Stockwerk der jeweiligen Meßstellen zu berücksichtigen.
3.2.3 Die im Berichtsjahr ermittelten Ergebnisse der Sickerwasseranalysen für ausgewählte Parameter sind gemäß Bild 3 darzustellen.

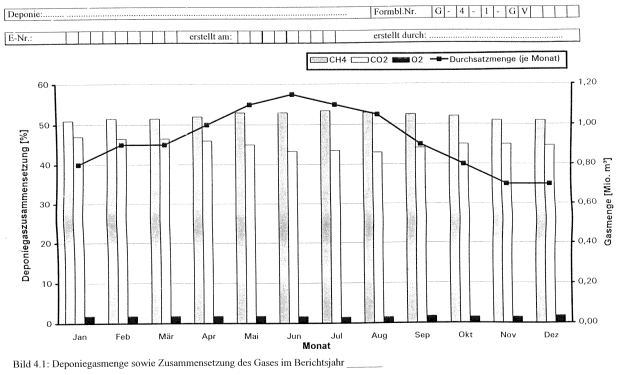

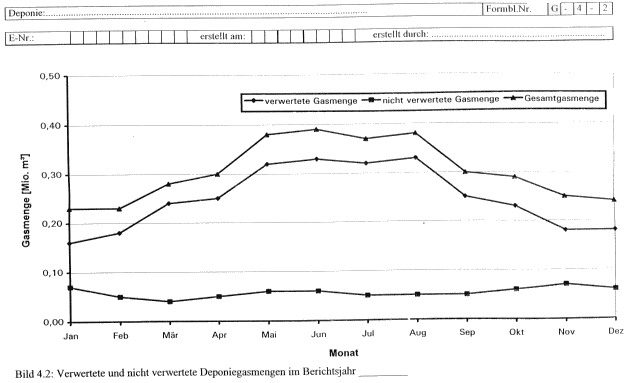

3.2.4 In Anlehnung an Bild 4.1 und 4.2 ist das Deponiegas in seiner Menge und Zusammensetzung darzustellen. Welche Gasströme hierbei aufzuführen sind, ist im Einzelfall in Abstimmung mit der zuständigen Behörde festzulegen.

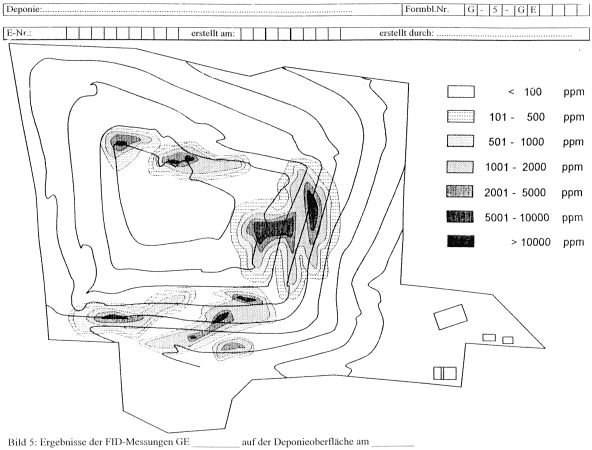

3.2.5 Analog Bild 5 sind die Ergebnisse der FID-Messungen unter Einbeziehung der Deponietopographie darzustellen.

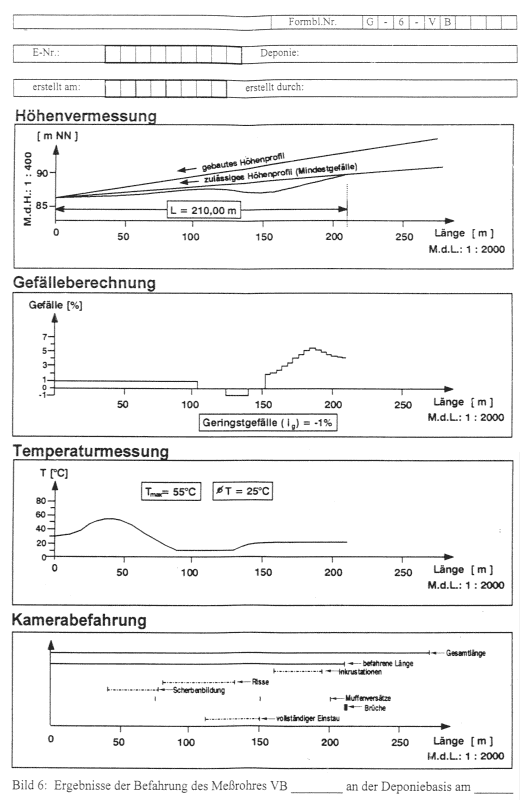

3.2.6 Die Ergebnisse der Messungen hinsichtlich des Verformungsverhaltens und der Funktionsfähigkeit der Abdichtungssysteme an der Deponiebasis sind entsprechend Bild 6 darzustellen.

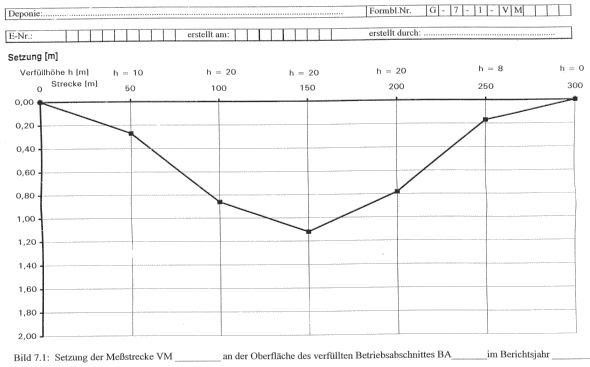

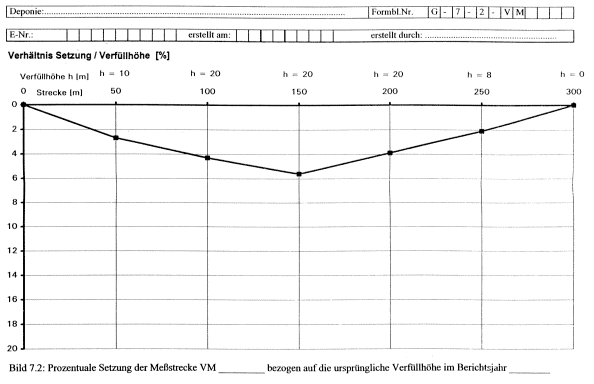

3.2.7 Im Rahmen der Verformungsmessungen sind in Abstimmung mit der zuständigen Behörde Meßstrecken festzulegen und die Ergebnisse in Anlehnung an Bild 7.1 und 7.2 aufzuführen.

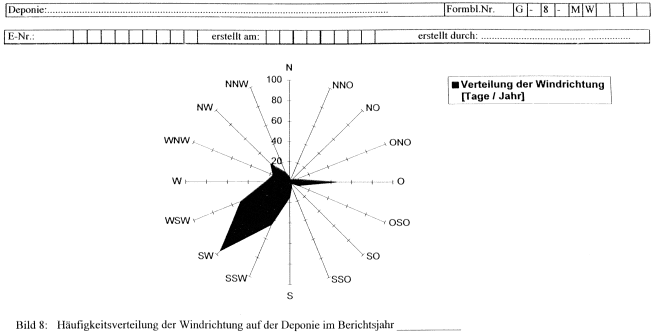

3.2.8 Die Häufigkeitsverteilung der Windrichtung ist als Windrose gemäß Bild 8 darzustellen.
3.3 Jahresübergreifende Grafiken

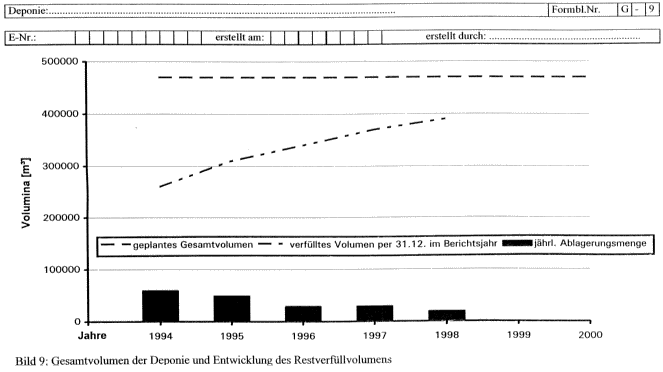

3.3.1 In Anlehnung an Bild 9 ist die jährliche Entwicklung des Verfüll- und Restvolumens darzustellen.

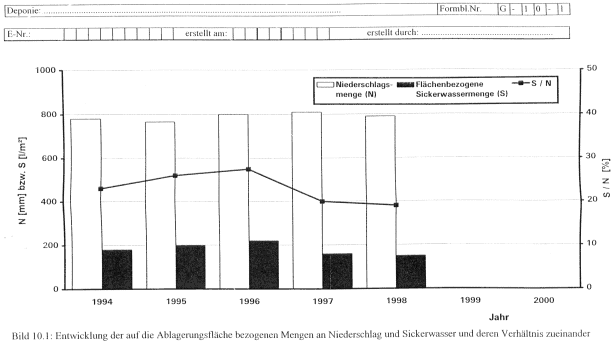

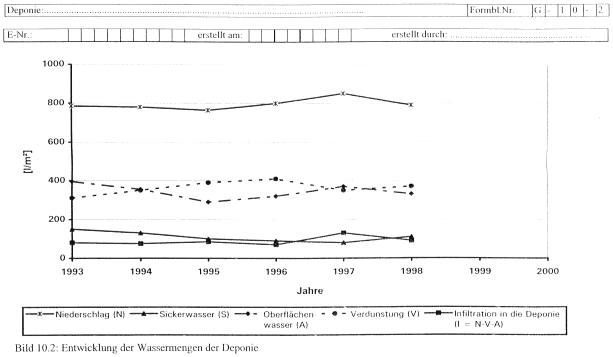

3.3.2 Die jährliche Entwicklung der einzelnen Wassermengen ist gemäß Bild 10.1 oder, falls die entsprechenden Überwachungsdaten vorliegen, gemäß Bild 10.2 aufzuzeigen.

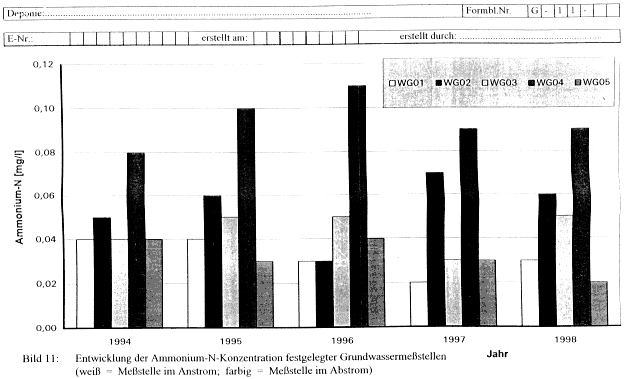

3.3.3 Zur Darstellung der jährlichen Entwicklung der Grundwasserqualität sind entsprechend Bild 11 die ausgewählten Parameter darzustellen.

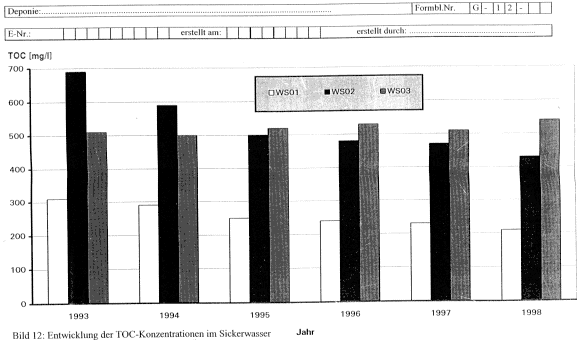

3.3.4 Von den Sickerwassermeßstellen ist jeweils die jährliche Entwicklung der einzelnen für die jahresbezogenen Grafiken ausgewählten Parameter gemäß Bild 12 darzustellen.

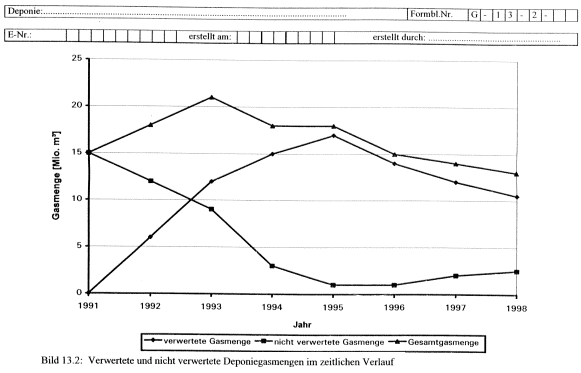

3.3.5 In Anlehnung an Bild 13.1 und 13.2 ist die jährliche Entwicklung der verwerteten und nicht verwerteten Deponiegasmengen sowie die Zusammensetzung der Gase darzustellen.

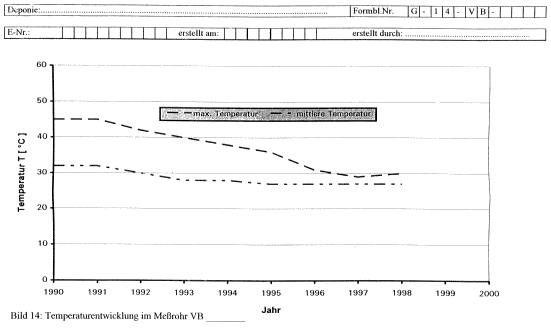

3.3.6 Von der jährlichen Entwicklung der Maximaltemperaturen in den Sickerwassersammlern ist für jeweils einen Meßpunkt gemäß Bild 14 eine Grafik zu erstellen.

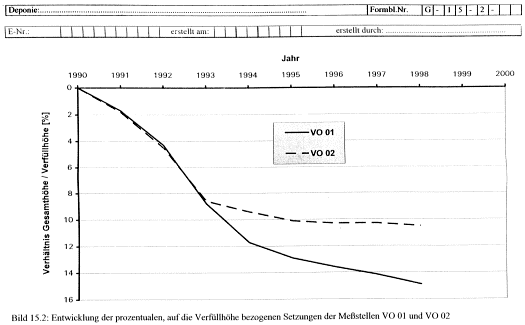

3.3.7 Das Verformungsverhaltens ist in Anlehnung an Bild 15.1 und 15.2 aufzuzeigen.
3.4 Erklärung zum Deponieverhalten
In der Erklärung zum Deponieverhalten sind die Ergebnisse der anlagen- und stoffbezogenen Kontrolluntersuchungen ggf. unter Berücksichtigung besonderer Vorkommnisse im jeweiligen Berichtsjahr zu bewerten. Hierbei ist bei den Erläuterungen auf die Jahresauswertung mit den grafischen Darstellungen Bezug zu nehmen.
Darüber hinaus sind Betriebsstörungen, deren mögliche Auswirkungen und erfolgte Anzeigen bei der nach § 3 Abs. 1 dieser VO zuständigen Behörde aufzuzeichnen sowie ggf. eingeleitete oder noch einzuleitende Maßnahmen zu beschreiben.
Ferner sind in der Erklärung zum Deponieverhalten Aussagen zu den im Folgejahr vorgesehenen baulichen, technischen und organisatorischen Maßnahmen aufzunehmen, die sich aufgrund der vorliegenden Erkenntnisse des Berichtsjahres sowie ggf. vorausgehender Betriebsjahre ableiten lassen.
Der Deponiebetreiber soll sich im Rahmen der Erklärung zum Deponieverhalten zu allen wesentlichen Fragestellungen, welche die Sicherheit und Funktionsfähigkeit der Deponie betreffen, äußern.
Die Erklärung zum Deponieverhalten muß als Kopfzeile folgende Angaben enthalten
Die Formblattnummer setzt sich aus der alphanumerischen Ziffer "E" und der Seitenzahl zusammen.
Die Erklärung zum Deponieverhalten ist unter Angabe von Ort und Datum vom Verantwortlichen des Deponiebetreibers und vom Leiter der Organisationseinheit Kontrolle gemeinsam zu unterschreiben.
Jahresauswertung | Formbl. Nr. | J-0-1 | - - - - - |
E-Nr. | Deponie: | ||
erstellt am: | erstellt durch |
Inhaltsverzeichnis der Jahresauswertung
Formblatt-Nr. | |
1 Abfallüberwachung | |
1.1 Angenommene Abfälle | J-1-1 |
1.2 Abgegebene Abfälle | J-1-1 |
1.3 Restvolumina und Restlaufzeiten | J-1-2 |
2 Anlagenbezogene Kontrolluntersuchungen | |
2.1 Grundwasserüberwachung | J-2-1-WG |
2.2 Sickerwasserüberwachung | J-2-2-WS |
2.3 Oberflächenwasserüberwachung | J-2-3-WO |
2.4 Deponiegasüberwachung | |
2.4.1 Deponiegasuntersuchung im Fassungssystem | J-2-4-GF |
2.4.2 Emissionsmessungen auf der Deponieoberfläche mittels FID | J-2-4-GE |
2.4.3 Sonstige Emissions- und Migrationsmessungen | J-2-4-GS |
2.4.4 Gaszufuhr zur Deponiegasbehandlungs- / Verwertungsanlage | J-2-4-GV |
2.4.5 Abgas der Deponiegasbehandlungs- / Verwertungsanlage | J-2-4-GA |
2.5 Verformungsverhalten / Funktionsfähigkeit der Abdichtungssysteme | |
2.5.1 Deponiebasis | |
2.5.1.1 Höhenvermessung | J-2-5-1-VB |
2.5.1.2 Temperaturmessung | J-2-5-1-VB |
2.5.1.3 Kamerabefahrung | J-2-5-2-VB |
2.5.2 Deponieoberfläche | J-2-5-VO |
2.6 Meteorologie | J-2-6-MW |
Jahresauswertung | Formbl. Nr. | J-1-1 | BJ |
E-Nr. | Deponie: | ||
erstellt am: | erstellt durch |
1.1 Angenommene Abfälle
Im Berichtsjahr angenommene Abfälle |
|
Mg |
Für das Berichtsjahr auf Datenträger zu übermittelnde Überwachungsdaten:
Abfallschlüssel | Menge | Bemerkungen |
(LAGa oder EAK) | (Mg/a) | (z.B. Einschränkungen) |
1.2 Abgegebene Abfälle
Im Berichtsjahr abgegebene Abfälle zur Verwertung |
|
Mg | ||||
Im Berichtsjahr abgegebene Abfälle zur Beseitigung |
|
Mg |
Für das Berichtsjahr auf Datenträger zu übermittelnde Überwachungsdaten:
Abfallschlüssel | Menge zur Verwertung |
Menge zur Beseitigung | Bemerkungen |
(LAGa oder EAK) | (Mg/a) | (Mg/a) | (z.B. Einschränkungen) |
Jahresauswertung | Formbl. Nr. | J-1-2 | BJ |
E-Nr. | Deponie: | ||
erstellt am: | erstellt durch |
1.3 Restvolumina und Restlaufzeiten
Betriebs- abschnitt |
Zugelassenes Gesamtverfüll- volumen [m3] |
Verfüllvolumen zum Anfang des Berichtsjahres [m3] |
im Berichtsjahr abgelagertes Volumen [m3] |
Verfüllvolumen zum Ende des Berichtsjahres [m3] |
Restvolumen [m3] |
Für das Berichtsjahr auf Datenträger zu übermittelnde Überwachungsdaten:
Betriebsabschnitt | Verfülltes Ablagerungsvolumen
zum Anfang des Berichtsjahres |
Verfülltes Ablagerungsvolumen
zum Ende des Berichtsjahres |
[ m3] | [m3] |
Grafische Darstellung gemäß Kap. 3.3.1 (Bild 9) dieses Anhangs
weiter | |
